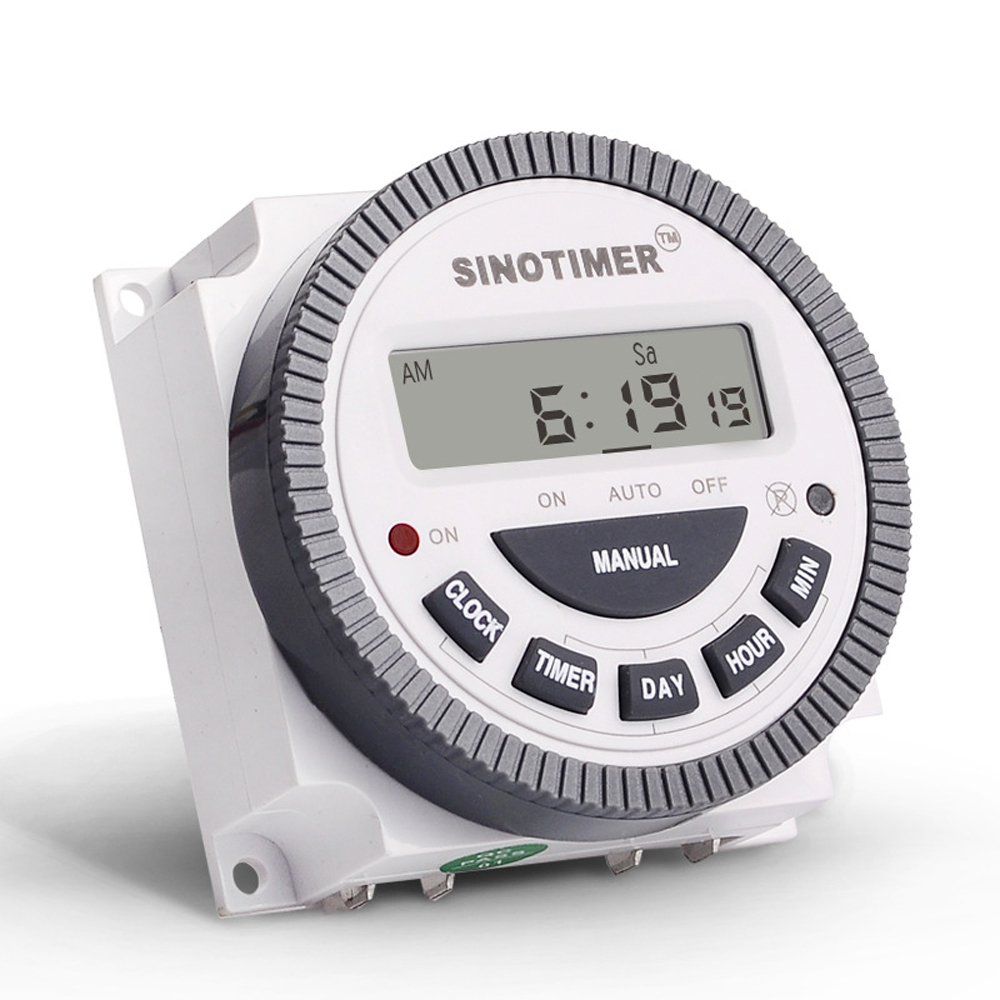

Таймер Программируемый — Реле Времени (220В-16А)
Надежный и удобный в использовании таймер времени для включения/отключения устройств по заданной программе в течении заданного времени — часов, дней, недель. Отлично подходит для автоматического освещения аквариумов, теплиц; автоматизации линии инкубаторов; включения/выключения освещения дома, магазина, витрины; времени работы теплого пола, отопления и т.д.
Встроенный аккумулятор служит для бесперебойного хода часов. Полного заряда хватает на 60 дней. При подключении к сети аккум. заряжается
Технические характеристики:
- питание — 12В…220В
- количество программируемых режимов — 17
- дискретность выставления времени — 1 мин
- нагрузка на контакт — 16А
- встроенная батарея — 1,2В, 40мА
- рабочая температура от — 10 до + 40° C
- габаритные размеры — 60х60х32mm
- полный диапазон времени — 1мин — 168часов
- язык — китайский
Перед началом работы необходимо настроить часы в реальном времени.
Настройка часов:
- Нажмите и держите кнопку с изображением часов.
- Не отпуская кнопки «часы» выберете день недели кнопкой D+.
- Кнопками H+ (часы) и M+ (минуты) установите правильное время.
Установка таймера:
Таймер может выполнять одну из 17 программ. Нажимайте кнопку P для выбора одной из программ таймера. В левом нижнем углу дисплея вы можете видеть ее номер и значение on — включение (замыкание контакта) или off — выключение (размыкание контакта).
Затем нажимайте кнопку D+ для выбора дня недели, в который(-ые) будет срабатывать таймер. В верхней части дисплея будут загораться названия дней.
После этого выберите период работы таймера кнопками H+
С помощью кнопки MANUAL вы можете управлять реле. Включать, выключать или ставить в автоматический режим — AUTO.
Внимание! Не выставляйте несколько одинаковых программ. Это приведет к неправильной работе устройства.
Подключение таймера:
Реле времени(таймеры) Siemens Sirius 7PV15 общим диапазоном 0,05 с — 100 ч, корпус 17,5 мм
7PV1508-1AW30
РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ, 1 П КОНТАКТ, 8 ФУНКЦИЙ, 15 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ AC/DC 24… 240 V, СО СВЕТОДИОДОМ, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15081AW30
7PV1508-1BW30
РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 2 П КОНТАКТА, 16ФУНКЦИЙ, 7 TIME SETTING ДИАПАЗОНS 0,05S…100H, AC/DC 12… 240 V, C LED, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15081BW30
7PV1511-1AP30
ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 CO, 1 ДИАПАЗОН УСТАВОК ВРЕМЕНИ 0.05S…1S, AC 24, 230V И DC 24V, C LED, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15111AP30
7PV1512-1AP30
РЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 П КОНТАКT, 1 ДИАП. ВРЕМЕНИ 0.5S ДО 10S, AC 24, 200 ДО 240V И DC 24V, СО СВЕТОДИОДОМ, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15121AP30
7PV1512-1AQ30
РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1C, ДИАПАЗОН 0.5 S…10 S, AC 24/110 V И DC 24 V, СО СВЕТОДИОДОМ
Альтернативный код заказа (артикул) — 7PV15121AQ30
7PV1513-1AP30
РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1C, ДИАПАЗОН 5 S…100 S, AC 24,200…240 V И DC 24 V, СО СВЕТОДИОДОМ
Альтернативный код заказа (артикул) — 7PV15131AP30
7PV1513-1AQ30
РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1C, ДИАПАЗОН 5 S.
..100 S, AC 24,100…127 V И DC 24 V, СО СВЕТОДИОДОМ
Альтернативный код заказа (артикул) — 7PV15131AQ30
7PV1518-1AJ30
ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 CO, 7 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05S…100H, AC/DC 110V, 0.7…1.15XUP, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15181AJ30
7PV1518-1AN30
ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 CO, 7 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05S…100H, AC/DC 220V, 0.7…1.15XUP, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15181AN30
7PV1518-1AW30
РЕЛЕ ВРЕМЕНИ, MOUNT. ЗАДЕРЖКА ВКЛЮЧЕНИЯ 2 W, 15 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ, 0.05 S…100 H, AC/DC 24..240 V, ШИРОКИЙ ДИАПАЗОН НАПРЯЖЕНИЯ УПРАВЛЕНИЯ
Альтернативный код заказа (артикул) — 7PV15181AW30
7PV1538-1AW30
РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ОТКЛЮЧЕНИЯ,1C, ДИАПАЗОН 5 S…100 S AC 24,200…240 V И DC 24 V, СО СВЕТОДИОДОМ
Альтернативный код заказа (артикул) — 7PV15381AW30
7PV1540-1AW30
РЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, ЗАДЕРЖКА ОТКЛЮЧЕНИЯ, W/O AUX.VOLTAGE, 1 CO КОНТАКТ 9 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ 0.05S…600S, 24-240V AC/DC, СО СВЕТОДИОДОМ, ВИНТОВЫЕ КЛЕММЫ
Альтернативный код заказа (артикул) — 7PV15401AW30
7PV1558-1AW30
РЕЛЕ ВРЕМЕНИ, CLOCK-PULSE RELAY 15 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ AC 24 V DC 200… 240 V, СО СВЕТОДИОДОМ
Альтернативный код заказа (артикул) — 7PV15581AW30
7PV1578-1BW30
РЕЛЕ ВРЕМЕНИ, ФУНКЦИЯ ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ВРЕМЕННОЙ ДИАПАЗОН 60 S AC 24 V DC 200…240 V 0.7…1.25 US
Альтернативный код заказа (артикул) — 7PV15781BW30
Таймеры. Реле времени
Таймеры
Реле времени, или таймер, отслеживает заранее заданное время и обеспечивает выполнение определенной функции по его истечению.
Программирование таймера заключается в установке необходимого интервала времени, диапазона, и режима работы. По способу программирования все таймеры можно поделить на два основных вида: с аналоговым программированием или цифровым. К преимуществам реле времени с аналоговым программированием можно отнести низкую стоимость, легкость в обращении и настройке. Цифровое программирование позволяет установить более точный интервал времени (0,01) и исключает возможность ошибки при программировании.
Таймеры могут монтироваться на DIN-рейку или на лицевую панель.
Контактные колодки и скобы крепления
Контактные колодки используются для подключения и крепления на DIN — рейку таймеров и других приборов, имеющих соответствующие разъемы.
Скобы крепления применяются для крепления таймеров h4 и H5 серии на панели.
Описание в формате PDFТаймеры и реле
STP — D/H5M серия: многофункциональные цифровые таймеры
Крепление с помощью винтов на переднюю (STP) панель или с помощью скобы
(H5M) — DIN48x48
Модель STP-2D STP-3D STP-4D H5M-4D
Выбрать таймер >>>TM серия: Цифровые таймеры с задержкой на включение
В отличие от серии SY/H5T все настройки таймера выполняются с кнопочной панели без участия микропереключателей, что делает их более удобными в эксплуатации.
Выбрать таймер >>>TMP серия: Многофункциональные цифровые таймеры
В отличие от серии серии STP-D/H5M все настройки таймера выполняются с кнопочной панели без участия микропереключателей, что делает их более удобными в эксплуатации.
Возможность реализации функции задержки по включению, выключению и запуск отсчета времени импульсным сигналом.
Выбрать таймер >>>Телефон : +7 (495) 984-51-05 (Москва), +7 (812) 640-46-90 (Санкт-Петербург), E-mail: [email protected], Время работы: с 9.00 до 18.00 (без обеда).
| Электромеханическое (1РВМ, 2РВМ) | Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц. | |
| Электромеханический таймер UNO | Orbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели. | |
| Описание реле CRONO QRDD | Производитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором. | |
| Характеристики реле INCA DUO QRD | Испанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания). | |
| Электромеханическое серии MINI-T | Электромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва. | |
| Техническое описание, производство Орбис. | Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике. | |
| Таймеры | Таймеры бытовые, характеристики, описание | |
| Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет. | CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств. Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S | |
| Техническое описание ВЕХА-Д (ВЕХА-Щ) | Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве. | |
| Трехцепное ВЛ-100А, ВЛ-101А | С тремя независимыми выходными контактами с задержкой на включение и отключение. | |
| С двумя цепями ВЛ-102, ВЛ-103 | Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb. | |
| Трехцепное ВЛ-104 | Трёхцепное реле времени с независимыми регулируемыми выдержками. | |
| Оперативное питание, марка ВЛ-108 | Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb. | |
| Многопрограммное реле ВЛ-159М | Многопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb. | |
| Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164 | Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы. | |
| Широкий диапазон напряжения ВЛ-40М1 | Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу. | |
| Реле времени ВС-43 | ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт. | |
| Реле ВС-44 | Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд. | |
| Реле ВЛ-4U | Имеет универсальное питание, мощность потребления — не более 1. 4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb | |
| Специальное реле ВЛ-50, ВЛ-51, ВЛ-52 | Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания. | |
| Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е) | Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания. | |
| Трехцепное реле ВЛ-56, ВЛ-56С | Трехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч. | |
| Двухфункциональное реле времени-счетчик импульсов ВЛ-59 | Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В | |
| Модульное ВЛ-5U | Отсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb | |
| ВЛ-6-II, ВЛ-6-III | Реле времени с широким диапазоном питания. | |
| ВЛ-60Е, 60Е1 | Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений | |
| Реле времени/таймер D6DQ | Реле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb | |
| Широкий диапазон питания ВЛ-60М1 | Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение. | |
| Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 | ВЛ-64…ВЛ-69 задержка включения, задержка выключения. ВЛ-61 для отключения освещения на лестничных площадках | |
| ВЛ-65, ВЛ-65 (С) | Циклические, раздельная регулировка выдержки времени импульса и паузы. | |
| Статические РСВ-01, РСВ-14 | У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой. | |
| Пневматическое РВП-72 | Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер. | |
| Циклическое, серия РВЦ | РВЦ — реле времени циклическое начало работы с импульса или паузы | |
| Трехцепное РВЦ-03 | Реле времени циклическое трехцепное программируемое | |
| Многопрограмное реле времени РВ-01 | Реле времени многопрограммное РВ-01 с цифровой индикацией | |
| Однокомандное реле времени РВО-15 | Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в. | |
| Отсчет времени после снятия напряжения питания | Реле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы. | |
| Многофункциональное реле времени РВО-П2-М | Реле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других. | |
| Трехцепное реле времени РВ3-П2-У-14 | Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт. | |
| Серия реле времени РП-21 В | РП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические. | |
| Таймер реального времени ТРВ-02 | Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д. | |
| Schneider реле времени RE 11 | Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h | |
| Модульный таймер TRF10 | Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета. | |
| Таймер с поворотной механической шкалой | Таймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА. | |
| Таймер ARCOM-T44 | Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор. |
Таймеры-реле времени — Техноавтоматика
«Техноавтоматика» — ваш надежный партнер в поставке контрольно-измерительной аппаратуры. Предлагаем изучить и воспользоваться нашим предложением по оснащению вашего производственного цикла контроллерами времени. Таймер-реле времени позволяет решать задачи по организации включения и выключения (запуска) оборудования через определенные временные интервалы.
Характеристики и возможности реле времени
Высокоточное оборудование «Мерадат» достаточно просты в использовании. Сразу же после включения таймер-реле времени запускает самотестирование, после чего оператору становится доступным режим управления при помощи всего нескольких кнопок. Прибор устанавливается в щиток.
Диапазон измерения временных интервалов составляет от 0 до 100 часов. Пользователь самостоятельно выбирает время срабатывания. После того, как заканчивается обратный отсчет, устройство передает соответствующий сигнал для запуска следующего технологического процесса, например, остановку оборудования. Рабочими условиями для таймера-реле времени «Мерадат» считаются температура окружающей среды от 5 до 45 градусов при влажности относительной не больше 90 процентов.
Все таймеры оснащаются гальванической развязкой между цепью питания и выходными контактами. Командой для начала отсчета времени в приборах может являться:
- Подача питания на участок сети, куда подключен таймер;
- Прекращение подачи питания к устройству;
- Поступление управляющего сигнала через встроенный интерфейс.
Таймеры, в конструкции которых имеются программаторы, начало отсчета может начинаться после окончания определенного времени.
Рекомендации компании «Техноавтоматика» по выбору таймера-реле времени
При выборе устройства, которое будет участвовать в технологическом процессе вашего производства, рекомендуем обращать внимание на следующие параметры:
- 1. Диапазон времени, доступный для отсчета.
- 2. Мощность устройства.
- 3. Диаграмма работы.
- 4. Способ монтажа, материал корпуса и тип присоединения проводников.
- 5. Способность выходных контактов к коммутации.
- 6. Рабочие условия для работы прибора (температура, влажность).
Наша компания предлагает купить таймер-реле времени по приемлемым ценам. Точную стоимость приборов «Термодат» уточняйте в день обращения. Для постоянных клиентов действует программа лояльности.
Таймеры и реле времени надежные средства по автоматизации работы исполнительных механизмов на нижнем уровне. Программируемые реле времени обеспечивают необходимую последовательность работы и защиту ИМ. Выбрать и купить таймер вы можете в интернет-магазине … Области применения таймеров Таймеры реле времени повсеместно применяются в промышленности. Основные сферы:
Назначение таймеров Промышленные таймеры и временные реле в основном исполняют следующие функции:
Стоит отметить, что сегодня на рынке присутствуют приборы с более широким набором функций. Виды приборов Ниже дано краткое описание таймеров и реле времени, сгруппированных по общим признакам. Пусковые реле времени для электродвигателей. Предназначены для защиты ЭД во время пуска и реализации временных диаграмм простого запуска. Пример: реле-таймер звезда/треугольник AT8SDN. Цифровые таймеры с LCD-дисплеем. Класс приборов с широкой индивидуальной настройкой временных интервалов и индикацией состояния. Таймеры, реле задержки включения/отключения. Класс приборов разнообразного функционала, объединяемый основной задачей – защиты оборудования/нагрузок по цепям питания Недельные/Годовые таймеры. Реле широкого спектра применения для реализации длительных рабочих циклов (недели и годы). Многофункциональные таймеры. Имеют сильную электронную составляющую, реализуют множество режимов работы и циклов коммутации. Широко программируются, поддерживают индикацию параметров и их сохранение Универсальные приборы, Тахометры/Таймеры/Счетчики импульсов. Семейство приборов, с функционалом нетипичным для простых реле времени. Дополняются функциями измерительных приборов, счетчиков. Модели приборов и аналоги В таблицу сведены доступные приборы разных типов. Подробнее о каждой модели в соответствующем подразделе и на карточках товара. Отдельного рассмотрения стоят многофункциональные таймеры (аналоговые, высокоточные, таймеры реального времени) и таймеры/счетчики импульсов. Выбрать и купить таймер вы можете в интернет-магазине РусАвтоматизация … | г. г. Москва, Новости 15 Кондуктометр – простое решение непростой задачи! 12 SITRANS – гарантия надежного уровня 08 Портативный расходомер от нового поставщика 05 ТМ1 – Ваш бесконтактный помощник 29 Экономичные pH ОВП метры от нового поставщика |
Они способны заменить отдельные узлы в системе автоматизации, а не только реле.
Москва,Реле времени (таймер) — «Эксимпак-Оборудование»
Рейтинг: 4.1/5 из 17Реле времени от Maxtermo
Реле времени – это электрический прибор, предназначенный для выдачи управляющих сигналов на свои контакты после выдержки установленных по определенному алгоритму временных промежутков.
То есть охарактеризовать это реле можно как устройство, способное через заданный промежуток времени включать/выключать различное электрооборудование (или шире – отправлять ему определенные команды).
Сферы применения реле времени разнообразны. Это настройка работы шлагбаумов на парковках, системы освещения в общественных местах, монтаж открывающихся автоматически дверей и так далее.
Реле времени выпускаются в различных модификациях (электронные, моторные, с пневмозамедлением и др.) и могут иметь различный набор дополнительных функций: задержка срабатывания при подаче питания; формирование импульса при начале подачи напряжения; приостановка импульса при каждой очередной подаче напряжения; формирование импульса после снятия напряжения с управляющего входа.
Классификация таймеров от Maxtermo
- Многодиапазонный таймер, доступно 15 различных временных шкал от 1 секунды до 30 часов
- Встраиваемые модели (тип Y) и модели для наружного монтажа (тип N). Совместимы со стандартным сокетом на восемь контактов.
- Высокая стабильность работы и предельная точность по времени
- Световой индикатор статуса устройства для простоты контроля
Заказать реле времени по доступной стоимости: преимущества работы с компанией «Эксимпак»
При всех достоинствах поставляемой нами продукции стоимость реле времени в нашей компании остается более чем доступной. Многие популярные модели реле у нас имеются в наличии постоянно, а если вам требуется определенная модель, которой на складе не нашлось, то мы максимально оперативно доставим ее под заказ. При необходимости наши технические специалисты проконсультируют вас по имеющейся у нас продукции и подберут совместимый с вашим оборудованием компонент.
Купить качественные реле времени в «Эксимпак-Оборудование» по выгодным ценам.
В нашей компании можно заказать реле времени по выгодной цене непосредственно на сайте. Просто заполните заявку, указав, какой именно прибор вас интересует и какие у него должны быть технические параметры. Если с определением последнего вы испытываете затруднения, просто позвоните по телефону +7 (812)676-24-15 (многоканальный) нашему специалисту и с его помощью вы сможете быстро подобрать подходящую вам модель реле. Если оборудование есть на складе, то уже в тот же день ваша покупка может быть передана в службу доставки или же вы сможете забрать ее с нашего склада в СПб. Качество приборов подтверждается гарантией. Кроме реле времени у нас можно купить и другое контрольное оборудование, электромагнитные и порошковые муфты и пневматику.
Реле с выдержкой времени | Электромеханические реле
Что такое реле с задержкой времени?
Некоторые реле имеют своего рода механизм «амортизатора», прикрепленный к якорю, который предотвращает немедленное полное движение, когда катушка находится под напряжением или обесточена. Это дополнение дает реле свойство срабатывания с выдержкой времени .
Реле с выдержкой временимогут быть сконструированы так, чтобы задерживать движение якоря при подаче напряжения на катушку, обесточивании или обоих. Контакты реле с выдержкой времени должны быть указаны не только как нормально разомкнутые или нормально замкнутые, но и в зависимости от того, действует ли задержка в направлении закрытия или в направлении открытия.
Ниже приводится описание четырех основных типов контактов реле с выдержкой времени.
Нормально открытый, закрытый по времени контакт
Во-первых, у нас есть нормально открытый, закрытый по времени (NOTC) контакт. Этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена). Контакт замыкается подачей питания на катушку реле, но только после того, как на катушку непрерывно подается питание в течение заданного времени.
Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному замыкающему контакту, но есть задержка в направлении замыкания направления.Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально разомкнутый, на — задержка:
Временная диаграмма NOTC
Ниже представлена временная диаграмма работы этого контакта реле:
Нормально открытый контакт с синхронизацией по времени
Затем у нас есть нормально разомкнутый контакт с таймером открытия (NOTO). Как и контакт NOTC, этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена), и замкнут при подаче питания на катушку реле.
Однако, в отличие от контакта NOTC, синхронизация происходит при обесточивании катушки, а не при подаче напряжения. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально разомкнутый, выкл. -задержка:
.Схема синхронизации NOTO
Ниже представлена временная диаграмма работы этого контакта реле:
Нормально замкнутый, открытый по времени контакт
Затем у нас есть нормально-замкнутый, открывающийся по времени (NCTO) контакт.Этот тип контакта нормально замкнут, когда катушка обесточена (обесточена).
Контакт размыкается при подаче питания на катушку реле, но только после того, как на катушку непрерывно подается питание в течение заданного времени. Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному размыкающему контакту, но есть задержка в направлении размыкания .
Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально замкнутый, на — задержка:
Временная диаграмма NCTO
Ниже представлена временная диаграмма работы этого контакта реле:
Нормально закрытый, закрытый по времени контакт
Наконец, у нас есть нормально закрытый, закрытый по времени (NCTC) контакт.
Как и контакт NCTO, этот тип контакта обычно замыкается, когда катушка обесточена (обесточена), и размыкается при подаче питания на катушку реле.
Однако, в отличие от контакта NCTO, синхронизация происходит при обесточивании катушки, а не при подаче напряжения. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально замкнутый, выкл. -задержка:
. Схема синхронизацииNCTC
Ниже представлена временная диаграмма работы этого контакта реле:
Реле с выдержкой времени, используемые в промышленных логических схемах управления
Реле с выдержкой времениочень важны для использования в промышленных логических схемах управления.Вот некоторые примеры их использования:
- Управление мигалкой (время включения, время выключения):
- два реле с выдержкой времени используются вместе друг с другом, чтобы обеспечить постоянную частоту включения / выключения импульсов контактов для подачи прерывистой энергии на лампу.
- Управление автоматическим запуском двигателя:
- Двигатели, которые используются для питания аварийных генераторов, часто оснащены элементами управления «автозапуск», которые позволяют автоматически запускать их в случае отказа основного источника электроэнергии.
- Для правильного запуска большого двигателя необходимо сначала запустить некоторые вспомогательные устройства и дать им некоторое короткое время для стабилизации (топливные насосы, насосы предварительной смазки), прежде чем на стартер двигателя будет подано питание.
- Реле с выдержкой времени помогают упорядочить эти события для правильного запуска двигателя.
- Управление безопасной продувкой печи:
- Перед тем, как топку можно будет безопасно зажечь, необходимо запустить воздушный вентилятор на определенное время, чтобы «очистить» топочную камеру от любых потенциально легковоспламеняющихся или взрывоопасных паров.
- Реле с выдержкой времени обеспечивает логику управления печью с этим необходимым элементом времени.
- Перед тем, как топку можно будет безопасно зажечь, необходимо запустить воздушный вентилятор на определенное время, чтобы «очистить» топочную камеру от любых потенциально легковоспламеняющихся или взрывоопасных паров.
- Управление задержкой плавного пуска двигателя:
- Вместо запуска больших электродвигателей путем переключения полной мощности из состояния полной остановки можно переключить пониженное напряжение для более «мягкого» пуска и меньшего пускового тока. После заданной задержки времени (обеспечиваемой реле задержки времени) подается полная мощность.
- Задержка последовательности конвейерной ленты:
- когда для транспортировки материала установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратной последовательности (последняя первая и первая последняя), чтобы материал не попал на остановившийся или медленно движущийся конвейер.Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно, если используются средства управления двигателем с плавным пуском). По этой причине на каждом конвейере обычно имеется схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты перед запуском следующей подачи конвейерной ленты.
Расширенные функции таймера
В более старых механических реле с выдержкой времени использовались пневматические датчики или поршневые / цилиндровые устройства, заполненные жидкостью, для обеспечения «амортизации», необходимой для задержки движения якоря.
В более новых конструкциях реле с выдержкой времени используются электронные схемы с цепями резистор-конденсатор (RC) для создания временной задержки, а затем для подачи питания на нормальную (мгновенную) катушку электромеханического реле с выходом электронной схемы.
Реле электронного таймера более универсальны, чем более старые механические модели, и менее склонны к выходу из строя.
Многие модели имеют расширенные функции таймера, например:
- «одноразовый» (один измеренный выходной импульс для каждого перехода входа из обесточенного состояния в возбужденное)
- «рециркулировать» (повторяющиеся выходные циклы включения / выключения до тех пор, пока входное соединение находится под напряжением)
- «сторожевой таймер» (меняет состояние, если входной сигнал повторно не включается и не выключается).
«Сторожевые» реле таймера
«Сторожевой» таймер особенно полезен для мониторинга компьютерных систем. Если компьютер используется для управления критическим процессом, обычно рекомендуется иметь автоматический сигнал тревоги для обнаружения «зависания» компьютера (ненормальная остановка выполнения программы из-за любого количества причин).
Простой способ настроить такую систему мониторинга — это заставить компьютер регулярно включать и выключать катушку реле сторожевого таймера (аналогично выходу таймера «рециркуляции»).Если выполнение компьютера останавливается по какой-либо причине, сигнал, который он выдает на катушку реле сторожевого таймера, перестанет циклически повторяться и зависнет в том или ином состоянии.
Через некоторое время реле сторожевого таймера «отключится» и сигнализирует о проблеме.
ОБЗОР:
- Реле с выдержкой времени имеют четыре основных режима работы контактов:
- 1: Нормально открытый, закрытый по времени. Сокращенно «NOTC», эти реле открываются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле нормально разомкнутого типа с задержкой включения .
- 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называются реле нормально разомкнутые, реле задержки выключения .
- 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально замкнутыми контактами и задержкой включения .
- 4: нормально закрытый, закрытый по времени. Сокращенно «NCTC», эти реле открываются сразу после подачи питания на катушку и закрываются после того, как катушка была обесточена на определенный период времени. Также называются реле нормально замкнутые, реле задержки выключения .
- Одноразовые таймеры обеспечивают однократный контактный импульс заданной длительности для каждого включения катушки (переход от катушки на к катушке на ).
- Recycle Таймеры обеспечивают повторяющуюся последовательность импульсов включения-выключения до тех пор, пока катушка находится под напряжением.
- Таймеры Watchdog срабатывают своими контактами только в том случае, если катушка не может непрерывно включаться и выключаться (включаться и выключаться) с минимальной частотой.
Сокращенно «NCTC», эти реле открываются сразу после подачи питания на катушку и закрываются после того, как катушка была обесточена на определенный период времени. Также называются реле нормально замкнутые, реле задержки выключения .СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:
Основы реле с задержкой времени
Независимо от области применения, когда требуется конкретное решение, реле с временной задержкой (TDR) могут обеспечить простое, надежное и экономичное управление.Регулировка времени задержки часто так же проста, как поворот ручки. Обеспечивая переключение с задержкой по времени для запуска двигателя, управления нагрузкой или воздействия на процесс, TDR обычно используются в промышленных приложениях и OEM-оборудовании. Кроме того, они играют важную роль для целевых логических потребностей, например, в небольшой панели или в субпанелях. Они обладают множеством функций и эксплуатационных характеристик, таких как компактность, экономичность, простота и удобство использования.
В стандартном управляющем реле контакты замыкаются немедленно при подаче напряжения на катушку и сразу размыкаются при снятии напряжения.В различных приложениях желательно иметь задержку срабатывания контактов после подачи или снятия напряжения. TDR легко решает проблему. Однако некоторые рефлектометры откладывают замыкание контактов после подачи напряжения, в то время как другие замыкают контакты, а затем снова открывают их после задержки.
доступны как съемные устройства, похожие на подключаемые реле управления. Однако они также доступны в ряде других форм, включая устройства, монтируемые на основании, и прямые органы управления, смонтированные по стандарту IEC DIN.Например, рефлектометр можно закрепить на пускателе двигателя. В этом приложении подача питания на стартер двигателя приводит к включению функции отсчета времени; контакты внутри устройства работают по окончании отсчета времени. Также доступны электронные рефлектометры со стартером. Некоторые TDR имеют твердотельные выходы вместо релейных выходов.
Традиционно TDR были доступны только как однофункциональные устройства с одним временным диапазоном. Эти устройства по-прежнему доступны и обычно используются в приложениях, где необходимо зафиксировать время.Сегодня многие TDR также доступны с несколькими временными диапазонами и функциями. Эти рефлектометры стоят немного больше, чем однофункциональные устройства, а также имеют широкий диапазон управляющих напряжений. Кроме того, новые многофункциональные таймеры в стиле IEC позволяют сократить запасы. Давайте подробнее рассмотрим несколько наиболее распространенных типов TDR.
Таймеры задержки включения
С таймером задержки включения отсчет времени начинается при подаче напряжения. По истечении времени контакты замыкаются — и остаются замкнутыми до тех пор, пока с катушки не будет снято напряжение.Если напряжение снимается до тайм-аута, время задержки сбрасывается (нажмите здесь, чтобы увидеть Рис. 1 ).
Таймеры задержки выключения
При использовании таймера задержки выключения при подаче напряжения ничего не происходит. Замыкание управляющего входа (SW) вызывает переключение контактов (щелкните здесь, чтобы увидеть Рис. 2 ). Открытие входа управления вызывает отсчет времени, и контакты остаются замкнутыми. По таймауту контакты передаются. Закрытие управляющего входа до истечения времени ожидания приводит к сбросу времени.
Снятие напряжения до истечения тайм-аута сбрасывает время и размыкает контакты. Кроме того, настоящие таймеры задержки отключения обеспечивают эту функцию (удерживание контактов в замкнутом состоянии) после потери входного напряжения. У них есть конденсаторы, чтобы держать контакты замкнутыми, даже если таймер теряет питание.
Есть специальные символы контактов для таймеров задержки включения и выключения. Фактически, это единственные TDR, для которых назначены специальные символы контактов. В других типах рефлектометров просто используются те же символы контактов, что и для реле.Часто рядом с символом реле делается отметка для обозначения рабочего состояния. Состояние контактов реле всегда отображается при снятом напряжении.
Таймеры однократные
Однократный TDR имеет входы напряжения и управления, аналогичные TDR с задержкой выключения. При подаче напряжения ничего не происходит. При замыкании управляющего входа начинается переключение контактов и отсчет времени. Во время отсчета времени управляющий вход можно оставить открытым, закрытым или открытым и закрытым; в каждом случае отсчет времени продолжается, а контакты остаются замкнутыми.Только по истечении времени ожидания контакты будут переданы. В это время TDR сбрасывается и готов к следующему циклу. Единственное средство прервать работу — это снять напряжение.
Реальные приложения
Давайте применим наши базовые знания TDR на практике. Из трех приведенных ниже примеров вы узнаете, как эффективно использовать TDR для управления процессами на различных производственных объектах.
Линия дробилки и конвейера — Рисунок 3 (щелкните здесь, чтобы увидеть Рис. 3 ) иллюстрирует простую схему дробилки и ее подающего конвейера.Схема предназначена исключительно для иллюстрации работы рефлектометров, обсуждаемых в этой статье; для завершения работающего контура дробилки требуется дополнительная схема. Кроме того, повсюду упоминаются знакомые напряжения, чтобы сделать схему более знакомой.
Для запуска дробилки имеет место следующая последовательность событий:
- Когда кнопка пуска (строка 1) нажата, реле CR замыкается.
- Контакт CR на линии 2 замыкает кнопку пуска.Одновременно с этим закрывается контакт CR на линии 3, в результате чего 1TD начинает отсчет времени.
- Контакт CR на линии 4 замыкается, в результате чего звуковой сигнал (линия 5) звучит через контакт NCTO 1TD.
- Контакт CR на линии 6 замыкается, в результате чего 2TD активирует свой контакт NOTO на линии 8.
- Когда 1TD истекает через 10 секунд, его контакт NCTO на линии 5 размыкается, заглушая звуковой сигнал.
- Одновременно замыкается контакт NOTC 1TD на линии 8, подает питание на 2M, запускает дробилку и заставляет 3TD начинать отсчет времени; Контакт 2M в строке 9 перекрывает 1TD в строке 8.
- Когда 3TD истекает через 10 секунд, включается стартер подающего конвейера, 1M. 3ТД служит для отсрочки пуска подающего конвейера до тех пор, пока дробилка не заработает на полной скорости.
Важно отметить, что 3TD не имеет змеевика, но является пневматическим и устанавливается поверх 2M. Отсчет времени 3TD начинается, когда 2M подает питание.
Доступны два метода остановки: нормальный (с пометкой «остановка очистки») и аварийный останов. Чтобы остановить дробилку в нормальных условиях, нажимают кнопку с надписью «остановка очистки»; реле CR обесточивается, вызывая размыкание герметичного контакта на линии 2.Кроме того, контакты CR размыкаются одновременно на всех остальных линиях. Пускатель конвейера 1М (линия 4) обесточивает и останавливает подающий конвейер. В строке 3 1TD обесточивается, размыкая 1TD NOTC в строке 8; поскольку 2M герметизирован через 1TD NOTC, 2M остается под напряжением. Таймер 2TD позволяет дробилке работать до тех пор, пока не выйдет весь материал, чтобы предотвратить засорение дробилки — 60 секунд в этом примере. Когда время 2TD истекает, его контакт NOTO на линии 8 размыкается, обесточивая 2M и останавливая дробилку.
Обратите внимание, что контакт NOTC 3TD (линия 4) также остановит подающий конвейер, если реле перегрузки стартера дробилки обесточит 2M, чтобы предотвратить переполнение дробилки.
В то время как остановка очистки используется для обеспечения очистки дробилки от материала во время нормальной работы, аварийная остановка предназначена для реальных аварийных ситуаций — когда персонал находится в опасности или возникает неисправность. Кнопка аварийного останова — это большое устройство с ручным управлением (отсюда и специальный символ), показанное в виде кнопки с защелкой. При нажатии он открывается, немедленно останавливая все двигатели, и остается заблокированным в открытом положении. Чтобы перезапустить систему, сначала необходимо вытащить кнопку аварийного останова и нажать кнопку запуска.
Процесс изготовления окна — Иногда в операции обязательно должен быть моментальный триггер ввода. Например, линия сушки краски для окон использует инфракрасные обогреватели для сушки краски. Поскольку поток материала нерегулярный и важна экономия энергии, владелец хочет, чтобы обогреватели оставались выключенными между окнами. Требуется способ, чтобы нагреватели оставались включенными, пока в духовке есть окно. В этом примере предположим, что окна имеют одинаковую длину, но разную ширину.Поскольку длина одинакова, можно выбрать одинаковое время сушки для всех окон.
Однократный рефлектометр можно использовать в этом производственном процессе (щелкните здесь, чтобы увидеть Рис. 4 ). Фотодатчик (строка 3) расположен так, чтобы определять передний край окна. Когда выходной контакт фотодатчика замыкается (линия 4), запускается таймер TD. Выходной контакт TD замыкается (линия 6), в результате чего замыкается контактор инфракрасного обогревателя. Временная задержка TD также начинает свой временной цикл. Хотя другие части окна, такие как полосы мунтина, разделяющие панели, могут повторно запускать TD, выходные контакты остаются замкнутыми, и TD продолжает отсчет времени.
Только по истечении тайм-аута TD его выходной контакт размыкается. После тайм-аута одиночный выстрел готов к повторному запуску для следующего цикла. Контакты M связаны с TD, чтобы предотвратить перегрев окна в случае срабатывания M из-за перегрузки.
Ленточные конвейеры и ковшовые элеваторы — Многие ковшовые элеваторы имеют ковши, прикрепленные к широкой резиновой ленте, поднимают зерно и другие материалы вертикально, укладывая их на другие конвейеры. Приводные двигатели конвейеров расположены на главном шкиве (для натяжения ремня).Привод конвейера состоит из двигателя, соединенного с зубчатым редуктором, который приводит в движение головной шкив. Если шкив головки проскальзывает, потому что конвейерная лента не натянута должным образом, шкив головки проскальзывает и прожигает ремень. В этом случае наилучшим сценарием является то, что ремень может порваться и вылить содержимое, что потребует отключения, или, что еще хуже, ремень и его содержимое могут загореться.
Сторожевой таймер может предотвратить такую катастрофу. Индуктивный датчик приближения (обнаруживающий металл) обнаруживает металлический выступ (например, ключ) на хвостовом шкиве.Пока шкив вращается, сторожевой таймер сбрасывается (перезапускается) и позволяет стартеру работать. Когда основная лента конвейера провисает, хвостовой шкив не может вращаться, бесконтактный переключатель не может повторно запустить таймер, а сторожевой таймер выходит из строя, останавливая двигатель конвейера.
Сторожевой таймер в сочетании со стартером конвейера показан на рис. 5 (щелкните здесь, чтобы увидеть рис. 5 ). Опять же, обратите внимание, что в операционной системе могут потребоваться дополнительные схемы.На кнопку пуска (линия 1) нажимают и удерживают до тех пор, пока конвейер не достигнет достаточной скорости, чтобы позволить контакту TD на линии 2 замкнуться и уплотнить кнопку пуска; контакт нормально разомкнут и разомкнут (NOTO). Если хвостовой шкив не вращается, TD истечет по таймауту, что приведет к обесточиванию стартера и остановке конвейера до того, как произойдет повреждение.
На практике временная задержка TD устанавливается на несколько секунд.
Примеры, показанные выше, просто предназначены для ознакомления с бесчисленным множеством применений TDR.Фактические приложения для TDR довольно обширны.
Бредхолд — инженер-разработчик в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по адресу [email protected].
| 1 | ЗАДЕРЖКА ВКЛЮЧЕНИЯ: При подаче питания на катушку начинается период задержки ВКЛЮЧЕНИЯ, и контакты в это время не переключаются. По истечении времени ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.Контакты остаются в переданном состоянии до тех пор, пока с катушки не будет отключено питание. Затем они возвращаются в исходное состояние, и устройство готово к новому циклу. |
| 2 | ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ I: На катушку постоянно подается питание. При замыкании пускового выключателя («сухой» внешний контакт) контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда пусковой переключатель разомкнут, начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются в переданном положении до окончания периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ.Затем они возвращаются в исходное положение, и агрегат готов к новому циклу. |
| 3 | ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ II: На катушку постоянно подается питание. После включения и выключения пускового переключателя («сухой» внешний контакт) начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ и контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда период отсчета времени заканчивается, контакты возвращаются в исходное положение, и устройство готово к новому циклу.  |
| 4 | ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА: При подаче питания на катушку (в многофункциональных таймерах пусковой переключатель должен быть переставлен), начинается период ИНТЕРВАЛ и контакты переключаются, либо соединяются (нормально разомкнутые контакты), либо разъединяются (нормально замкнутые контакты) Загрузка. Когда интервал времени INTERVAL заканчивается, контакты возвращаются в исходное положение. Устройство перезагружается при отключении питания от катушки, делая устройство готовым к новому циклу. |
| 5 | ВЫПУСК ЦИКЛА 1 (РАВНОЕ ВРЕМЯ ВЫКЛ. / ВКЛ.): При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или подаче сигнала сброса. |
| 6 | ПОВТОРНЫЙ ЦИКЛ (РАВНЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): При подаче питания на катушку инициируется период времени ВЫКЛЮЧЕНИЯ; контакты не переносятся.В конце периода времени выключения начинается период времени включения. Контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце периода включения контакты переключаются, и цикл продолжается до тех пор, пока с катушки не будет отключено питание. |
| 7 | ПОВТОРНЫЙ ЦИКЛ (НЕЗАВИСИМЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): При подаче питания на катушку период ВКЛЮЧЕНИЯ инициируется переключением контактов (нормально открытые контакты замыкаются, нормально закрытые контакты размыкаются).В конце периода ВЫКЛ контакты размыкаются и начинается период ВКЛ. Цикл продолжается до тех пор, пока с катушки не будет отключено питание. |
| 8 | ИНТЕРВАЛ СИГНАЛА / ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ: На катушку постоянно подается питание.  После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ИНТЕРВАЛ; контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце цикла ИНТЕРВАЛ начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются переданными до тех пор, пока цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ не закончится.Затем контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
| 9 | ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ЗАДЕРЖКА СИГНАЛА: На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ЗАДЕРЖКИ ВКЛЮЧЕНИЯ; контакты не переносятся. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
| 10 | ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ: Когда питание подается на катушку, контакты переключаются, либо соединяя (нормально разомкнутые контакты), либо разъединяя (нормально замкнутые контакты) нагрузку. Когда питание обмотки прекращается, начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными.В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу. |
| 11 | WATCHDOG (RETRIGGERABLE SINGLE SHOT): После подачи входного напряжения реле с выдержкой времени готово принимать сигналы запуска. При подаче триггерного сигнала реле включается и начинается заданное время. По истечении заданного времени реле обесточивается, если триггерный сигнал не срабатывает и не размыкается до истечения времени ожидания (до истечения заданного времени).  Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением. |
Множество различных функций реле с задержкой времени
Реле дает команду на включение электрических и электронных устройств и машин. Мы полагаемся на реле для активации множества бытовых приборов, машин и оборудования, начиная от автомобилей и мобильных телефонов до печных вентиляторов и конвейерных лент.
Реле с выдержкой времениимеют встроенную функцию выдержки времени.Реле задержки времени, срабатывающие по-разному, могут минимизировать количество энергии, используемой для запуска крупного промышленного оборудования или для включения и выключения освещения или оборудования в определенное время. Их также можно использовать для обеспечения того, чтобы разные части машины запускались отдельно в заранее определенное время, например:
Релес выдержкой времени можно использовать для управления нагрузками или производственными процессами различными способами. Например, реле с временной задержкой может гарантировать, что предметы перемещаются с одного конвейера на другой, когда это необходимо, чтобы предметы на конвейерной ленте не складывались друг на друга.
В качестве примера обеспечения безопасности печи или другие камеры сгорания требуют вентиляции, чтобы избавиться от дыма и избежать возможности взрыва. Реле с задержкой по времени может обеспечить окно по расписанию для удаления ядовитых газов из камеры.
Обычно реле задержки срабатывает при размыкании или замыкании цепи или при подаче входного тока. Триггерный сигнал может быть разработан с помощью управляющего переключателя с сухим контактом, такого как поплавковый переключатель, концевой переключатель или нажимная кнопка; или с напряжением.Однако существует несколько типов реле с временной задержкой, и их временные функции работают по-разному.
Как работает реле с выдержкой времени
Тип используемого реле с выдержкой времени будет зависеть от настройки системы.
Таймеры задержки включения и выключения представляют собой наиболее типичные используемые таймеры реле задержки времени. К другим типам относятся таймеры с интервалом при срабатывании, мигание и повторение цикла.
Нормально разомкнутые таймеры задержки включения начинают отсчет времени при подаче входного напряжения (мощности). Выход активируется в конце задержки.Необходимо снять входное напряжение, чтобы обесточить выход и сбросить реле задержки времени.
Также называемые таймерами задержки срабатывания, они часто используются в двигателях нагнетателей для задержки срабатывания на определенный период времени после включения газового, электрического или масляного нагревателя. Таймеры задержки включения также используются для смещения времени пуска для нескольких компрессоров или двигателей, которые активируются главным выключателем. Это позволяет избежать чрезмерного скачка тока в линии электропередачи. Другие приложения включают в себя охранную сигнализацию и охранную сигнализацию, предупреждения об открытой двери, определение последовательности подачи питания, средства управления воспламенителем духовки и средства управления вентиляторами.
Таймеры задержки выключения (также известные как таймеры задержки при отпускании, задержки при выключении или задержки при включении) готовы принять триггер при подаче входного напряжения. На выход подается питание с помощью триггера, который необходимо убрать, чтобы сработала задержка по времени. Выход обесточивается в конце периода задержки времени. Если триггер сработает во время задержки, он будет сброшен.
Таймеры задержки выключения могут использоваться в системах кондиционирования воздуха для удержания двигателя вентилятора в работе в течение определенного периода времени после того, как термостат выключил охлаждающий компрессор.Их также можно использовать для управления электрическими устройствами и двигателями в течение определенного времени, например, монетными сушилками в коммерческих прачечных.
Другие приложения включают управление газовым клапаном, управление телефонной цепью и управление дверью лифта.
Также называемые одноразовыми таймерами, выход для интервальных таймеров уже запитан, и отсчет времени начинается при подаче входного напряжения. По истечении периода задержки выход обесточивается. Необходимо снять входное напряжение, чтобы можно было сбросить реле задержки времени.
Релес интервалом времени срабатывания могут использоваться для широкого спектра сложных промышленных и коммерческих приложений общего назначения, в зависимости от выбранной конкретной модели. В некоторых системах охранной сигнализации используются интервальные таймеры. Другие приложения включают синхронизированные циклы для электросварочных аппаратов, системы предупреждения о ремнях безопасности автомобилей, дозирующее оборудование и насосные станции.
При подаче входного напряжения на мигалку контакты включаются и отключаются один за другим.Время включения и выключения одинаково. Таймер сбрасывается путем снятия напряжения и его повторной подачи. Таймеры мигалок обычно используются с системами сигнализации, световыми индикаторами, системами предупредительной световой сигнализации и последовательными таймерами, такими как те, которые используются для освещения взлетно-посадочной полосы в аэропортах.
Таймеры повторения цикла имеют два элемента управления, поэтому циклы можно регулировать независимо. Эти циклы будут повторяться до тех пор, пока на реле с выдержкой времени будет подано напряжение. Некоторые таймеры повторного цикла запускают сначала таймер выключения, а другие запускают таймер включения.Например, они могут использоваться вместе друг с другом для включения и выключения ламп.
Реле задержки времени The Amperite Co.
Amperite Co. предлагает широкий ассортимент реле с выдержкой времени для множества применений. Хотя наши основные рынки состоят в основном из производителей оригинального оборудования (OEM) и электроники, мы также предлагаем индивидуальные продукты для удовлетворения всех потребностей клиентов.
Не стесняйтесь обращаться к нам, чтобы узнать, как мы можем помочь вашему бизнесу добиться успеха.
Объяснение реле задержки
— Инженерное мышление
Изучите основы реле задержки таймера и переключателей таймера, чтобы понять основные типы, как они работают и где мы их используем.
Прокрутите вниз, чтобы просмотреть руководство по YouTube.
Компания TELE Controls любезно спонсировала эту статью и является одним из ведущих производителей в области автоматизации с 1963 года.
Они предлагают одни из лучших таймеров на рынке и гарантируют максимальную функциональность и временные диапазоны.
Найдите время, чтобы изучить их портфель реле с выдержкой времени, а также подходящие релейные базы и аксессуары. Вы можете связаться с ними по адресу [электронная почта защищена] или через LinkedIn. Чтобы узнать больше, нажмите ЗДЕСЬ
Что такое реле с задержкой времени?
Реле с временной задержкойРеле с временной задержкой — это просто управляющие реле со встроенной функцией временной задержки. Они управляют событием, запитывая вторичную цепь, через определенный промежуток времени или в течение определенного промежутка времени, некоторые могут даже делать и то, и другое.
Механическое релеВ стандартном нормально разомкнутом реле управления контакты на вторичной стороне замыкаются немедленно, когда на катушку на первичной стороне подается напряжение. Когда электричество отключается на первичной стороне, контакты на вторичной стороне размыкаются и отключают питание нагрузки.
Для некоторых приложений нам не нужен немедленный ответ на вторичной стороне, мы хотим, чтобы это происходило через определенное время или только в течение определенного времени. Для этого мы можем использовать реле с выдержкой времени.
Существует два основных типа реле времени: с задержкой включения и с задержкой выключения.
Это могут быть реле нормально открытого или нормально закрытого типа, и мы можем контролировать время задержки от миллисекунд до часов или даже дней.
Кстати, мы подробно рассмотрели основы механических реле в нашей предыдущей статье, проверьте ЗДЕСЬ.
Где используются реле времени
Реле временишироко используются в промышленных приложениях, системах отопления, вентиляции и кондиционирования воздуха и строительстве для обеспечения коммутации с задержкой по времени.Например, чтобы запустить двигатель, управлять электрической нагрузкой или просто автоматизировать действие. Они играют жизненно важную роль для целевых логических нужд.
Типичный пример, который вы, вероятно, видели, — коридор или лестничная клетка, которые используются нечасто. Возможно, на рабочем месте или в многоквартирном доме. Мы не хотим, чтобы свет горел постоянно, мы хотим, чтобы он автоматически выключался. Таким образом, как только выключатель света нажат, реле задержки времени удерживает свет включенным в течение определенного времени. По истечении этого времени он автоматически отключает питание света.
Пример релеРеле времени можно применять практически в любом приложении, они доступны в виде съемных устройств, устройств на основании, печатных плат и даже в виде элементов управления, устанавливаемых на DIN-рейку.
Традиционно реле времени были доступны только как однофункциональные устройства с одним временным диапазоном. Эти устройства все еще доступны и обычно используются в приложениях с очень простыми временными требованиями.
Но мы можем получить более совершенные реле времени с различными функциями и несколькими диапазонами времени.Большинство из них также способны управлять напряжением или током в широком диапазоне, поэтому их применение не ограничено. Для их настройки не требуется язык программирования, мы просто настраиваем параметры с помощью циферблатов, а руководства производителя проинструктируют вас, как это сделать.
Реле задержки времени и переключатели будут работать автоматически после настройки и снабжены триггером или сигналом, вызывающим действие. В многофункциональных реле мы часто находим светодиод, встроенный в устройство, он будет мигать с разной периодичностью, чтобы указать, какую функцию оно выполняет в данный момент.Руководство производителя расскажет нам, на какую функцию указывает светодиод.
Чтобы применить реле или переключатель с выдержкой времени, нам необходимо рассмотреть, где будет установлено устройство, что будет запускать устройство, как долго будет задержка перед подачей питания на вторичную сторону или как долго вторичная сторона будет находиться под напряжением.
Цепь отключения с задержкой по времени
Иногда нам нужно, чтобы вторичная сторона реле оставалась включенной в течение заданного времени. Например, внешний лучистый обогреватель, который мы можем найти в ресторане со столиками на открытом воздухе.Когда клиент замерз, он щелкает выключателем. Теперь они потребляют много энергии, поэтому мы не хотим, чтобы их оставляли включенными на несколько часов. Клиент не будет там слишком долго, поэтому мы можем использовать реле времени. Реле времени автоматически выключит нагреватель, например, примерно через 30 минут.
Простая схемаЕсли мы посмотрим на эту простую схему батареи и светодиода. Когда переключатель замкнут, загорается светодиод. При размыкании переключателя светодиод мгновенно гаснет. Как отсрочить выключение светодиода?
Можно поставить конденсатор параллельно светодиоду.Таким образом, когда переключатель замкнут, светодиод загорается, и конденсатор заряжается. Когда переключатель разомкнут, конденсатор разряжается, а светодиод продолжает гореть. Мы можем использовать конденсаторы разного размера, чтобы изменить время, в течение которого светодиод остается запитанным. Мы могли бы даже использовать переменный конденсатор, чтобы можно было регулировать период времени.
Переключатель может быть вторичной стороной реле и использует входной сигнал на первичной стороне для запуска таймера на вторичной стороне.
В качестве альтернативы светодиод может быть на первичной стороне твердотельного реле. Следовательно, в этом случае будет использоваться светодиод для обеспечения оптической связи с фототранзистором на вторичной стороне.
Simple Time DelayПроблема, с которой мы сталкиваемся в этой конструкции, заключается в том, что скорость разряда конденсатора не является линейной, поэтому светодиод медленно гаснет, пока в конце концов не погаснет. Так что нам может понадобиться лучший дизайн.
Как мы можем гарантировать, что светодиодный индикатор остается включенным при размыкании переключателя, а также обеспечить его автоматическое отключение, если он станет слишком тусклым.
Мы можем добавить в схему транзистор. Транзистор будет действовать как переключатель. Существуют разные типы транзисторов, но мы не будем подробно останавливаться на них в этом видео. А пока мы будем считать, что основная цепь подключена к двум из трех контактов транзистора. Этот тип транзистора обычно блокирует прохождение тока в цепи. Но когда на вывод базы подается определенное напряжение, транзистор пропускает ток. Когда напряжение на выводе базы снимается, транзистор останавливает ток в главной цепи.
Прикладное малое напряжениеНа этой схеме показана простая схема задержки отключения с использованием транзистора, конденсатора, светодиода и переключателя. Резисторы используются для ограничения тока и защиты компонентов.
Схема простого отключения с задержкой Итак, мы можем управлять током в главной цепи, посылая сигнал на базовый вывод транзистора, этот сигнал представляет собой небольшое напряжение. Транзистор позволит току течь в главной цепи, только если напряжение на выводе базы находится на определенном уровне или выше, обычно 0.7В. Если напряжение на выводе базы упадет ниже этого минимального уровня, это не позволит току течь.
При разомкнутом переключателе светодиод не загорается, напряжение на выводе базы транзистора не обнаруживается, поэтому транзистор действует как разомкнутый переключатель и предотвращает протекание тока в главной цепи.
Switch ClosedПри замкнутом переключателе электричество течет к базовому выводу транзистора. Транзистор определяет напряжение и определяет, что оно выше минимального уровня, что позволяет току течь через главную цепь.
По мере прохождения тока через главную цепь загорается светодиод, в то время как конденсатор заряжается.
Когда переключатель разомкнут, основное питание на выводе базы транзистора отключается. Конденсатор теперь начинает разряжаться и подает напряжение на вывод базы. Это позволяет транзистору пропускать ток через главную цепь, поэтому светодиод остается включенным.
Когда уровень напряжения конденсатора упадет ниже минимального значения срабатывания транзистора, он выключится и остановит ток, протекающий в главной цепи, поэтому светодиод погаснет.Таким образом, емкость конденсатора определяет, как долго цепь находится под напряжением.
Эта простая конструкция предназначена для переключателя с временной задержкой, но мы могли бы снова интегрировать его в реле.
Кстати, мы подробно рассмотрели, как работают конденсаторы, в нашей предыдущей статье ЗДЕСЬ
Задержка по времени в цепи
Иногда нам нужно, чтобы вторичная сторона реле оставалась выключенной в течение заданного времени.
Например, когда большие индуктивные нагрузки включаются или выключаются, возможно, из-за внезапной потери мощности или запуска большого асинхронного двигателя, из-за сильного магнитного потока в цепи могут возникать большие скачки напряжения или броски тока.Эти скачки могут повредить компоненты и оборудование.
Если предусмотрена небольшая задержка, такого повреждения можно избежать. Для этого используются цепи реле с выдержкой времени.
Транзистору требуется минимальное напряжение Если мы посмотрим на это простое время задержки в цепи, транзистор препятствует включению лампы.
Транзистору необходимо минимальное напряжение для открытия и включения лампы. Когда мы замыкаем переключатель, транзистор получает это напряжение и мгновенно открывается.
Как мы можем отсрочить это?
Мы могли бы просто подключить стабилитрон к выводу базы транзистора, а затем подключить резистор и конденсатор параллельно между диодом и переключателем.Диоды позволяют току течь только в одном направлении и блокируют ток в противоположном направлении. Однако, если на стабилитрон подается определенное обратное напряжение, он откроется и позволит току течь в обратном направлении, это известно как напряжение пробоя. Таким образом, мы можем использовать это для управления транзистором, открывая его только при подаче определенного напряжения.
Переключатель закрыт, блокировка транзистораТеперь, когда мы замыкаем переключатель, ток будет медленно заряжать конденсатор. Стабилитрон продолжает блокировать ток транзистора, а лампа остается выключенной.По мере зарядки конденсатора напряжение увеличивается. В конце концов напряжение превысит напряжение пробоя стабилитронов. В этот момент диод пропускает ток через него и достигает транзистора. Транзистор принимает это и позволяет току течь через него, поэтому лампа включается.
Когда мы отключаем переключатель, конденсатор продолжает подавать напряжение, поддерживая открытыми стабилитрон и транзистор. Ток течет через резистор, пока не истощит конденсатор, как только напряжение конденсатора упадет ниже напряжения пробоя, стабилитрон снова блокирует ток, идущий к транзистору, и лампа выключается.
Итак, теперь, когда цепь находится под напряжением, нагрузка не включается мгновенно. Он включится только после того, как конденсатор будет заряжен до превышения напряжения пробоя стабилитронов.
Напряжение пробоя стабилитрона превышает Это довольно простая конструкция, вероятно, чаще встречается микросхема IC внутри, вместо этого используется что-то вроде таймера 555. Но этот простой дизайн дает вам визуальное представление о том, как может работать схема.
Eaton XTTR6A100H70N Электронное реле времени
Электронное реле времени Eaton XTTR6A100H70N| Многофункциональное электронное реле времени С двумя переключающими контактами и разъемом для удаленного потенциометра.Может быть сконфигурирован для двух синхронизированных контактов или для одного мгновенного контакта и синхронизированного контакта. | ||||||
| Рейтинг контактов | Рейтинг EC оперативный ток л по AC-15 220 В, 230 В, 240 В | Привод Напряжение | Пилот UL / CSA Обязанности | Диапазон времени |
| 3 | 400, 50/60 Гц | В 300 | 0.05-100 ч |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 с
8 с
03.2002] Позвольте нашим опытным сотрудникам по продажам помочь вам в выборе продуктов, соответствующих вашим потребностям.
ЗВОНИТЕ 866-595-9616.© 2016 KMParts.com, Inc. Все права защищены.
Реле с задержкой времени| Таймер задержки включения | Таймер задержки выключения
Реле задержки времениНекоторым или всем промышленным системам управления требуется синхронизация. Устройства синхронизации используются для включения или выключения пилотных устройств в заранее установленное время. Реле задержки времени и твердотельные таймеры аналогичны и используются для обеспечения желаемых функций задержки и времени.
Таймеры состоят из циферблатов, дисплеев или какого-либо типа интерфейса оператора, используемого для установки времени и состояния контакта на устройстве как нормально открытый или нормально закрытый.Хотя существует множество типов таймеров и различных функций, которые они могут выполнять, все они основаны на двух основных типах временных функций, а именно: таймер задержки включения и таймер задержки выключения .
Принцип работы таймера задержки включения
Таймер реле задержки включения обеспечивает изменение состояния контактов, которые управляются включением таймера. Таймер реле задержки включения может быть установлен или запрограммирован на заранее определенное время, и это называется заранее установленным временем. Предустановленное время может составлять от миллисекунд до часов и даже дней, но обычно в промышленных системах управления оно устанавливается на секунды и минуты.
Когда на катушку таймера подается питание, таймер начинает отсчет от нуля до предварительно установленного времени, этот счет известен как накопленное время . Когда заданное время и суммарное время равны, контакты таймера меняют свое состояние; контакты, которые нормально разомкнуты, когда катушка не запитана, замыкаются, а контакты, которые нормально замкнуты, изменятся на разомкнутые.
Контакты таймера будут оставаться в своем измененном состоянии в течение того же времени, в течение которого катушка находится под напряжением. Когда питание обмотки таймера снимается, накопленное время возвращается к нулю, а контакты возвращаются в исходное состояние.
Временные диаграммы обычно используются для иллюстрации работы функции таймеров, поэтому потребуется небольшое обучение, чтобы понять работу таймеров.
Обозначение контакта задержки включенияТаймеры задержки включения можно легко идентифицировать на лестничных диаграммах.Катушки таймера задержки включения представлены как все нагрузки, проиллюстрированные лестничными диаграммами, за исключением того, что есть этикетка с аббревиатурой TD , которая обозначает задержку времени, а контакты нарисованы как однополюсный переключатель с двумя выводами, выходящими из дна, как показано на рисунке 1.
Контакт будет либо нормально замкнутым, либо нормально разомкнутым. Нормально открытый контакт обозначен как , нормально открытый, закрытый по времени (NOTC) , а нормально закрытый контакт обозначен как , нормально закрытый, регулируемый открытый контакт (NCTO) .
Контакты задержки включения не имеют набора мгновенных контактов (это означает, что контакты изменят состояние немедленно, когда на катушку таймера будет подано напряжение). Отсутствие этой операции означает, что таймер не может быть активирован устройствами мгновенного управления без использования реле управления, которое является пилотным устройством с мгновенными контактами. Когда активируется устройство мгновенного управления, реле управления может использоваться для герметизации цепи и удержания катушки таймера задержки включения под напряжением в течение необходимого периода времени.
Рис.1: Контакт задержки включения NOTC
Временная диаграмма таймера задержки включения Временная диаграмма представляет собой график, который показывает состояние таймера для устройства отсчета времени в зависимости от производительности контакта или выход таймера.
Схема состоит из двух графиков, один используется для представления входного сигнала для устройства синхронизации; Для обозначения выходов или контактов синхронизирующих устройств используются графические линии. Графические линии на временной диаграмме нарисованы так, чтобы показать ложное значение на истину, включение или выключение или высокое значение для низкого.Линии нарисованы под прямым углом, чтобы представить дискретные значения временного цикла, потому что нет промежуточных значений, значения могут быть только выключены или включены.
Рис. 2: Нормально открытый, закрытый по времени, закрытый (NOTC)
Рис. 2 — это временная диаграмма, используемая для представления нормально открытого по времени закрытого контакта с задержкой по времени . Когда на катушку таймера подается питание, начинается отсчет заданного времени. Как только накопленное время сравняется с заданным временем, контакт таймера изменится с нормально замкнутого на разомкнутый и останется открытым до тех пор, пока катушка таймера не потеряет питание.В это время таймер был сброшен обратно на ноль, и цикл можно начинать снова.
Рис. 3: Нормально закрытый по времени открытый (NCTO)
На рисунке 3 временная диаграмма используется для представления нормально закрытого по времени открытого контакта . На этой схеме нагрузка, подключенная к контакту таймера, включена и останется включенной после того, как катушка таймера будет под напряжением, и заданное время станет равным накопленному времени. В этот момент контакт размыкается, в результате чего нагрузка отключается и остается выключенной до тех пор, пока катушка таймера не будет обесточена.После обесточивания катушка таймера вернется в нулевое положение и снова будет готова к циклу.
Принцип работы таймера задержки выключения Как и таймеры задержки включения, таймеры задержки выключения могут быть легко идентифицированы.
Катушка таймера задержки выключения обозначена так же, как и другие нагрузки, обозначенные на лестничных диаграммах, за исключением сокращения TD для обозначения задержки по времени. Контакты задержки выключения выглядят как однополюсный переключатель со стрелкой, направленной вниз от переключателя.Нормально открытый контакт с задержкой отключения называется нормально разомкнутым по времени открытием, а нормально замкнутый — нормально замкнутыми контактами с задержкой по времени. Причина противоположной операции заключается в том, что контакты задержки отключения мгновенно . При подаче напряжения на катушку таймера задержки выключения контакты немедленно меняют свое состояние. Катушка задержки выключения находится под напряжением в цепи управления, но счет не запускается.
Счетчик задержки выключения не начинается до тех пор, пока с катушки не будет отключено питание.Как только катушка будет обесточена, время начнет истекать, и когда накопленное время станет равным заданному времени, контакты задержки выключения вернутся в свое нормальное состояние.
Временная диаграмма таймера задержки выключенияВременную диаграмму задержки выключения можно интерпретировать так же, как временную диаграмму задержки включения. При интерпретации временной диаграммы задержки выключения важно помнить, что таймер задержки выключения содержит контактов мгновенного действия .
Рис. 4: Нормально замкнутый по времени контакт с задержкой выключения (NCTC)
На рисунке 4 временная диаграмма используется для представления нормально замкнутого контакта таймера задержки выключения. Нагрузка, подключенная к нормально замкнутому контакту, будет включена до подачи питания на катушку таймера. Как только на катушку таймера будет подано напряжение, контакт немедленно откроется, что приведет к отключению нагрузки и останется выключенным до тех пор, пока катушка не будет обесточена и не истечет заданное время.
