Реле времени включения отключения электрооборудования. Реле времени для автоматического включения и выключения электрооборудования: виды, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое реле времени для управления электроприборами. Какие бывают виды таймеров включения-выключения. Как выбрать и использовать реле времени для экономии электроэнергии. На что обратить внимание при покупке и установке.

Содержание

Что такое реле времени и для чего оно используется

Реле времени представляет собой устройство для автоматического включения и выключения электрооборудования в заданное время. Основные функции и преимущества использования реле времени:

Автоматизация работы электроприборов по заданному графику
Экономия электроэнергии за счет отключения неиспользуемых устройств
Повышение безопасности при использовании электрооборудования
Создание эффекта присутствия в доме при отсутствии хозяев
Удобство управления освещением, отоплением и другими системами

Реле времени широко применяются как в быту, так и на производстве для управления различным электрооборудованием — освещением, вентиляцией, обогревом, полива и т.д.

Основные виды реле времени

Существует несколько основных разновидностей реле времени, различающихся по принципу работы и функциональным возможностям:

Механические реле времени

Простейший вид реле на основе часового механизма. Имеют ограниченные возможности программирования, обычно только суточный цикл. Преимущества — низкая цена и простота использования.

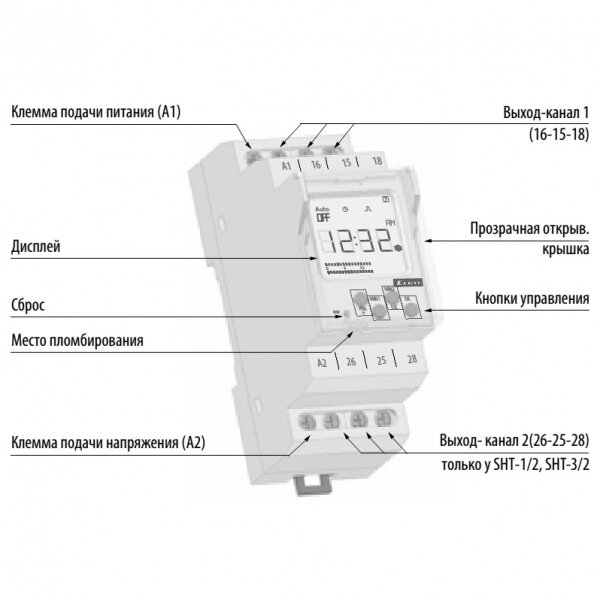

Электронные программируемые реле

Наиболее функциональный вид реле с микропроцессорным управлением. Позволяют задавать сложные программы включения/выключения на неделю и более. Имеют цифровой дисплей и кнопки управления.

Астрономические реле времени

Автоматически корректируют время включения/выключения в зависимости от времени восхода и захода солнца. Удобны для управления уличным освещением.

Реле с дистанционным управлением

Позволяют управлять работой электроприборов удаленно через смартфон или компьютер. Часто интегрируются в системы «умного дома».

Ключевые характеристики реле времени

При выборе реле времени следует обратить внимание на следующие важные параметры:

Количество программируемых циклов включения/выключения
Минимальный интервал между переключениями (от 1 минуты до 1 часа)
Максимальный период программирования (сутки, неделя, год)
Максимальная коммутируемая мощность
Точность хода часов
Наличие резервного питания для сохранения настроек
Способ монтажа (на DIN-рейку, в розетку и т.д.)
Степень защиты корпуса

Выбор конкретной модели зависит от задач и условий эксплуатации. Для бытового применения часто достаточно простых недельных таймеров, а для промышленных систем требуются более функциональные устройства.

Применение реле времени в быту

В домашнем хозяйстве реле времени можно использовать для управления различными электроприборами:

Освещение — автоматическое включение и выключение света в определенное время
Обогреватели — программирование работы по расписанию для экономии энергии
Кондиционеры — включение перед приходом домой для создания комфортной температуры
Водонагреватели — нагрев воды к определенному времени
Системы полива — автоматический полив растений по графику
Аквариумное оборудование — управление освещением, фильтрацией и кормлением рыб
Создание эффекта присутствия при отъезде — включение света и других приборов

Использование реле времени позволяет сделать быт более комфортным и экономичным, автоматизировав работу различных домашних электроприборов.

Как выбрать реле времени для дома

При выборе реле времени для бытового применения стоит учитывать следующие факторы:

Тип управляемых электроприборов и их мощность

Необходимое количество циклов включения/выключения в сутки
Требуемый период программирования (сутки, неделя)
Способ монтажа (в розетку, на DIN-рейку, накладной)
Простота программирования и управления
Наличие резервного питания для сохранения настроек при отключении электричества
Дополнительные функции (случайное включение, астрономический календарь и т.д.)

Для большинства бытовых задач подойдут недорогие электронные реле с недельным циклом и возможностью задать 5-10 программ включения/выключения в сутки. Важно, чтобы устройство имело понятный интерфейс и не вызывало сложностей при настройке.

Установка и подключение реле времени

Процесс установки реле времени зависит от его типа и места монтажа:

Реле в розетку просто включается между розеткой и вилкой электроприбора
Накладные реле крепятся на стену рядом с управляемым устройством
Реле на DIN-рейку монтируются в электрощит

При самостоятельной установке важно соблюдать правила электробезопасности:

Отключить напряжение в цепи перед началом работ
Проверить соответствие мощности реле и подключаемой нагрузки
Надежно зафиксировать провода в клеммах
Проверить правильность подключения фазного и нулевого проводов
Заземлить корпус реле при необходимости

Если вы не уверены в своих навыках, лучше доверить установку реле времени квалифицированному электрику. Это обеспечит безопасность и правильную работу устройства.

Экономия электроэнергии с помощью реле времени

Грамотное использование реле времени позволяет существенно сократить расходы на электроэнергию:

Автоматическое отключение неиспользуемых приборов ночью и в отсутствие людей
Программирование работы обогревателей и кондиционеров только в нужное время
Включение бойлера для нагрева воды за определенное время до использования

Управление уличным и рекламным освещением по графику
Оптимизация работы промышленного оборудования

По оценкам экспертов, использование реле времени для управления освещением и климатическим оборудованием может сократить расходы на электроэнергию на 15-30%. Срок окупаемости недорогих бытовых реле обычно составляет несколько месяцев.

Как подключить программируемый электронный таймер к сети

В предыдущем разделе мы познакомились с таким интересным цифровым устройством как программируемый таймер, заодно испытали наглядно функциональность этого реле времени, которое автоматически включит и выключит свет в определенные запрограммированные часы. Сегодня же рассмотрим схему включения, точнее монтажа таймера в электросеть 220 В на причитающееся ему место в распределительном щитке.

Схема по сравнению с упрощённой версией немного изменилась чтобы работать в домашнем коммутационном щитке, остальная часть электросхемы приведена для иллюстрации электрических подключений освещения в квартире.

Рассматривая распределение проводки, основным изменением является отсутствие электрической розетки. Её заменили два элемента:

B10 — электрический предохранитель, который предотвращает от протекания тока через него больше 10 А. Фазовый провод источника питания обычно подключается к автоматическому выключателю.
В эту линию подключена соединительная полоса «N» — все нейтральные проводники от каждой электрической цепи в квартире + нейтральная подводящая линия.

Еще одно изменение — вместо одной лампы есть 6 (каждая линия имеет от 1 до 3 ламп, это не имеет значения). Лампы разделены на два ряда, поэтому вместо одного фазного провода подключенного к разъему 3 таймера, будут два фазных проводника.

Согласно схемы, программируемое реле будет контролировать только те лампы, к которым подключено через выключатели. Остальные лампы будут выключены все время.

Следует также напомнить как выглядит схема распределительного устройства перед подключением реле. Вот она:

Тут фазовые провода ламп, непосредственно подключенных к реле максимальной токовой защиты

Подключение таймера к распределителю

Сначала нужно найти домашнее коммутационное устройство 220V.

В квартире 4 электрических контура. Один из них поддерживает все лампы в квартире. Он единственный, отмеченный символом B10 (справа).

Открыв крышку переходим к двум крепежным винтам, которые держат переднюю часть коробки.

Открываем и смотрим как там всё устроено:

Источник входного питания (фазный проводник) обычно подключается к нижней клемме выключателя максимальной токовой защиты. Это отличается тем, что каждый автоматический выключатель соединен друг с другом мостом и что даже если отключим его, эта сторона выключателя будет под напряжением.
К верхнему выводу выключателя присоединены фазные проводники, так называемые отводы на элементы бытовой электросети (например розетки в комнатах, розетки в ванной, освещение и т. д.). После включения переключателя на проводах подается напряжение.

Нейтральная клеммная колодка. В отличие от фазных проводников, нейтральные проводники встречаются в одной точке (узле).

В большинстве используемых в настоящее время решений есть также клеммная колодка заземляющих проводов, но именно здесь нет такой.

Перед началом электромонтажных работ поочередно выключаем все переключатели максимальной токовой защиты. Но несмотря на отключение напряжения в квартире, советуем обязательно открутить (отключить) общий предохранитель в подъезде для квартиры, чтобы в доме вообще не было электрического напряжения. Основной предохранитель обычно находится в коридоре или в подвале (частный дом).

Теперь электричества 220V в квартире нет вообще. Конечно, всегда стоит проверять тестером напряжения (неонка).

Следующим шагом является удаление с выключателя максимального тока B10 двух подключенных к нему кабелей освещения и подготовка их к подключению к программируемому таймеру. Эти провода должны быть размещены в нижней части распределительной коробки. В то время как один кабель (1) можно легко пемещать в нижнюю часть коробки, второй (2) будет небольшой проблемой, поскольку кабель находится в изоляции (3) вместе с нейтральным проводником.

Нужно осторожно удалить его (не повредить внутреннюю изоляцию фазового / нейтрального проводника), разрезать и снять наружную (белую) изоляцию провода.

Теперь та часть коммутационной коробки, которая больше всего нас интересует.

После снятия внешней изоляции получили длинный нейтральный проводник, который должен быть укорочен и подключен к клеммной колодке. Фазовый проводник теперь имеет правильную длину, поэтому нет никакой проблемы, чтобы потянуть его под DIN-рейку.

Подготовка и монтаж реле времени

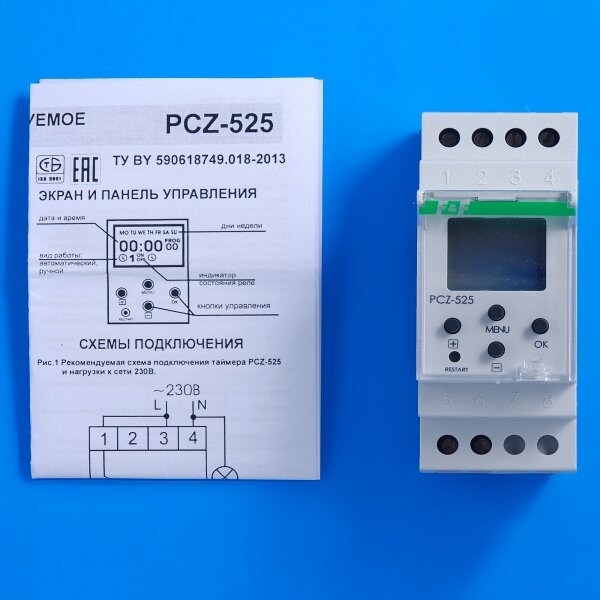

Теперь берем программируемое реле времени.

Таймер, три провода и электрический разъем-клеммник. После проверки того, что разъемы таймера крепко удерживают два провода в одном зажиме, откажемся от электрического клеммника и подготовим систему для подключения в распределительное устройство. Таким образом фазный проводник (1) будет подключен к выключателю максимального тока, фазный проводник (2) предназначен для подачи напряжения на клемму № 4 таймера, а нейтральный (3) будет подключен к общей клеммной колодке N.

Установим таймер на DIN-рейку (проводные клеммы 1 и 4 проходят под рейкой). Затем надо присоединить:

(1) к переключателю максимального тока — этот кабель передает питание таймеру и освещение в квартире
фазный провод (2) к клемме № 4 таймера
нейтральный провод (3) к клеммной колодке N
(4) к клемме № 3 программирующего устройства

Вот и всё, оставалось только подать напряжение в квартиру.

Закрыть корпус щитка на винты, включить автоматические выключатели и проверить работу сети с лампами. А как пользоваться этой штуковиной — смотрите на видео далее.

Видео инструкция по пользованию реле

Таймер включения и выключения электроприборов: помогают ли экономить электроэнергию

Содержание статьи:

Устройства, предназначенные для включения и выключения света в заранее установленное время, называются реле времени или таймер включения и выключения электроприборов. Они легко устанавливаются, просты в использовании и позволяют ощутимо сократить расходы на счетах за электроэнергию. Приобрести электрический или электромеханический таймер выключения электроприборов можно в хозяйственных магазинах и отделах бытовой техники.

Что такое таймер для выключения света и где он используется

Таймер отключает и включает подачу электроэнергии в заданное время

Таймер для света и электроприборов представляет собой моноблок небольших размеров, который, как правило, монтируют в удлинители или портативные розетки, реже в переходник. За работу устройства отвечает реле, соединенное входными и выходными контактами. Он замыкает и размыкает их, соответственно, прекращая и возобновляя подачу электроэнергии.

Контролировать работу таймера включения и выключения света можно с помощью панели управления, установленной на лицевой части устройства.

Существует несколько видов таймеров-автоматов, и каждый из них имеет отличительные особенности, несмотря на то, что принцип работы у всех одинаковый. Различаются они по следующим характеристикам:

Длительность промежутков времени и максимальный период, который можно установить в датчике времени включения электричества.
Самая высокая погрешность при срабатывании, точность.
Наличие дополнительного функционала, например, защита от воздействия влажных потоков воздуха и капель.
Количество возможных переключений в сутки.
Характеристические особенности дискретности, согласно которой задают время переключения таймера.

Таймер выключения света часто дополнительно оснащен встроенной аккумуляторной батареей, которая заряжается от электросети. При отсутствии питания продолжительность работы устройства может составлять 100 часов.

Основные функции, преимущества и недостатки устройств

Электрические, электромеханические и механические автоматические реле используются для контроля освещения в помещении, а также для электроприборов. В сравнении со стандартным ручным переключателем приборов, установка автоматического выключателя имеет следующие преимущества:

Существенная экономия электроэнергии. Поддержание в помещении оптимальной температуры и уровня освещения, например, незадолго до возвращения домой домочадцев, может включиться обогреватель или кондиционер для создания комфортных условий.
Встроенная программа позволяет следить за освещением в саду и дворе, не выходя из дома. Свет и электроприборы будут включаться и выключаться в строго установленное время, даже при условии, что рядом не будут находиться люди.
Автоматическое отключение бытовых приборов вскоре после того, как человек ушел из дома. Устройство часто устанавливают в стиральных машинах и электрических плитах, поскольку для них подходят даже самые простые механические таймеры.

Еще одно преимущество устройств – невысокая стоимость. Качественные таймеры экономят время домочадцев и делают пребывание дома еще более комфортным.

Разновидности таймеров

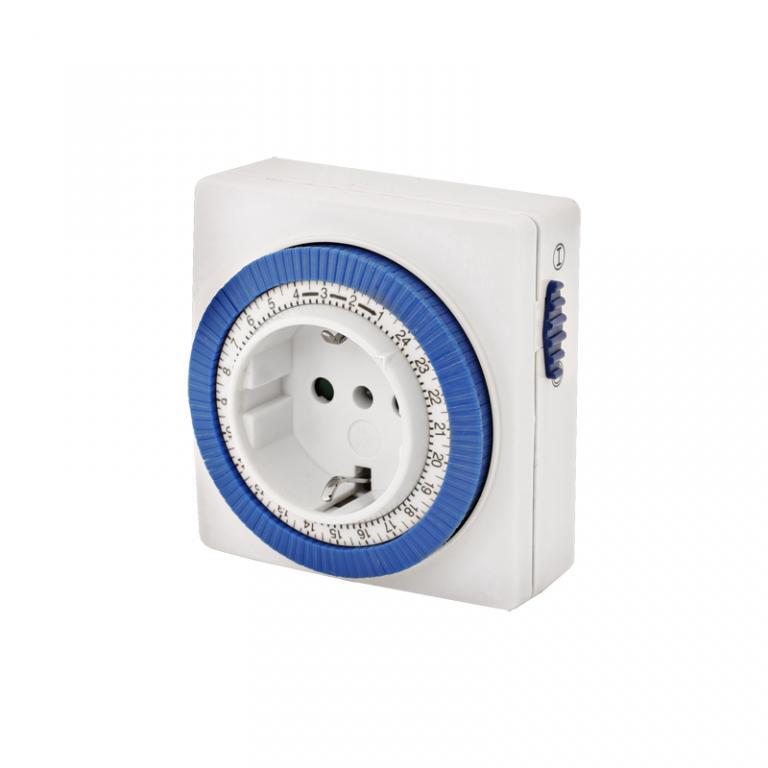

Механический таймер

Существует несколько разновидностей таймеров, которые отличаются по способу монтажа и условиям, требуемым для правильной работы устройства, периоду переключения и особенностям работы. Каждый из них имеет свои достоинства и недостатки.

Механические и электронные

Управление механическим таймером происходит с помощью разделенного на секции колеса, оно отображает промежутки времени и находится на лицевой стороне моноблока, дополнительно оснащено рычажком и кнопкой. Самый короткий интервал переключений составляет четверть часа. Устанавливают эту разновидность как правило, когда посекундная точность не играет роли. Такая модель превосходно подходит для несложных задач.

Управление электронного таймера осуществляется автоматически при помощи встроенного микропроцессора. При первом включении устройство настраивают вручную. Установленные параметры отображаются на небольшом дисплее и сохраняют в памяти при отключении. Работает таймер от электросети, батареек или встроенного аккумулятора.

Интервалы включения и выключения

Электронная модель

По признаку периодов работы и диапазона срабатывания устройства классифицируют следующим образом:

Суточное автоматически переключает реле в одно и то же установленное время ежедневно. Используют, как правило, для освещения приусадебных и дачных участков, парков и скверов. Из-за изменения продолжительности светового дня на протяжении года такому виду устройства требуется регулярная перенастройка.
Недельные предназначены для переключения реле в определенные дни недели. Используют, например, при необходимости отключать всю электрику в офисе перед выходными или в установленное время включать сигнализацию.
Астрономические по принципу действия похожи на суточные. Они более удобные, поскольку у человека отсутствует необходимость вручную регулярно менять настройки, устройство делает подсчеты автоматически. Однако есть существенный недостаток: высокая стоимость в сравнении с аналогами.

В магазинах бытовой техники представлен широкий ассортимент многофункциональных таймеров, которые позволяют сочетать каждый из этих режимов и использовать их по отдельности. Приобретать их без особой нужды не рекомендуется, поскольку они вызывают трудности в монтаже, настройке и последующем использовании.

Выбрать хороший автоматический таймер не составляет труда. Прежде всего, надо определиться, для какой цели он необходим, в каких условиях ему предстоит работать. Далее нужно обратить внимание на следующие критерии выбора:

Доступная стоимость.
Возможность подключить таймер к нескольким вилкам одновременно.
Точность настроек, наглядность и удобство, простота применения.
Степень защищенности от агрессивных факторов окружающей среды.
Количество задаваемых программ.

Проведя анализ функционала реле и цели приобретения, отдать предпочтение той или иной модели будет несложно.

Реле включения-отключения

Реле включения и отключения является распространенным прибором в различных схемах. Оно отлично работает, выполняя возложенные функции в автоматическом режиме. Такая автоматика может пригодиться не только на производстве или в офисных зданиях, но также и в быту. Она легко вписывается в общую концепцию умного дома, а общие возможности по программированию графика позволяют существенно экономить электроэнергию и повысить общий уровень безопасности. В данный момент эти приборы часто выпускаются производителями электротоваров.

Условно их можно разделить на два основных типа:

Встраиваемые реле с розеткой. Это позволяет получить управляемость одного электрического прибора или серии точек, питающихся от одного удлинителя. Розетка необходима для гибкости применения. Например, туда можно включить обогреватель или настольную лампу. Пользователь сам задаёт время отключения, повернув ручку таймера. В первом случае это пригодится, когда не нужно отапливать до пробуждения хозяина, а второй вариант подойдёт для любителей засыпать с книгой. Вы можете придумать собственные варианты.

Коммутируемые реле под стандарт DIN. Здесь всё намного проще. Просто определенная линия питается через реле, устанавливаемое в щитке. Наиболее часто это применяется для уличного освещения. Существуют даже модели с предустановленными программами для определенных часовых поясов. Это намного надежнее датчиков движения, срабатывающих ошибочно при появлении туч на небе или при закрывании солнца временным препятствием.

Существуют также различные частные комбинированные модельные ряды, но они крайне редки. Производители обычно предлагают их в рамках общей схемы, настроенной для решения узкоспециализированных задач конкретного типа.

Основные особенности и характеристики

Универсально описать все приборы не получится из-за огромного ассортимента на рынке, но можно дать подробное пояснение базовых показателей:

Количество программ может варьировать от 1 до бесконечности, в зависимости от модели. На некоторых модификациях можно задавать им порядковый номер, а также устанавливать чередование. Это даёт большую гибкость в функциях управления линией питания.
В основном, включения или отключения можно выставлять в секундах или минутах. Также существуют дополнительные настройки, позволяющие работать по 24 часа. Например, можно настроить линию освещения так, что она будет включаться в определенное время только по будним дням. Для этого нужно выставить всё так, что будет 5 суток работы, 2 дня паузы. И это полностью и универсально совпадёт с рабочим графиком. А вот в праздники придётся всё делать вручную, за исключением моделей, позволяющих выставлять годичную схему по календарю.
Количество разрядов цифрового индикатора, способность отображать буквы, цифры и команды. Чем дороже реле, тем больше функций оно поддерживает. Некоторые системы для умных домов даже снабжены сенсорными экранами.
Напряжение питания и тип используемого тока. Переменные и постоянные разновидности нужны для разных сетей. Производители учитывают этот фактор.
Обычно внутри используется так называемый перекидной контакт, обладающий повышенной степенью надежности.
Коммутируемые пределы. Они обычно измеряются по силе тока и напряжения. Для каждой модели имеется собственный диапазон, нарушать который строго не рекомендуется.
Потребляемая мощность обычно невелика, не более 3-10 Вт.
Степень защиты корпуса, а также температурные пределы нормальной эксплуатации без сбоев.

Не покупайте подделки на рынке

Сейчас Китай поставляет множество дешевой продукции, часто попадающей на торговые лотки. Привлекательная цена и обилие функций обычно привлекает покупателя, но потом он может глубоко сожалеть об этом. Всё дело в сбоях таймера и особой чувствительности электронных компонентов. Реле не сгорит, но будет работать неправильно. Если сбивается отсчёт времени, то можно остаться без света в тёмное время суток или получить перерасход электроэнергии.

Где купить реле включения и отключения

Эти управляемые устройства всегда имеются в широком ассортименте в нашем интернет-магазине «ПрофЭлектро». Поставки ведутся только от проверенных производителей, ведь это точная электроника, не терпящая сбоев. Все функции работают исправно, а на каждое изделие обязательно выдаётся длительная официальная исполняемая гарантия. Доставка действует по всей территории страны.

Бытовое программируемое реле времени TS-T01 с десятью настраиваемыми режимами (24/7)

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о программируемом реле времени TS-T01, которое позволяет включать/выключать различное электрооборудование в заранее запрограммированное время с интервалом в 1 минуту. Реле рассчитано на подключение к бытовым розеткам и коммутацию нагрузки с суммарным током потребления не более 16A. В обзоре будет небольшое тестирование и разборка, поэтому, кому интересно, милости прошу под кат.

Купить программируемом реле времени TS-T01 можно в магазине GearBest — здесь

Общий вид реле времени TS-T01:

ТТХ:

— Наименование модели – TS-T01
— Материал корпуса – белый пластик
— Рабочее напряжение – 230VAC
— Максимальный ток коммутации – до 16А
— Тип вилки/розетки — евростандарт
— Режимы работы реле – ручной или автоматический
— Количество программ — 10 программ
— Минимальный интервал — 1 минута
— Питание таймера – энергонезависимое (встроенный NiMH аккумулятор)
— Дополнительная функция – отображение времени
— рабочая температура – от -10°С до +40°С

Упаковка:

Реле времени TS-T01 поставляется в небольшой картонной коробочке из гофрокартона без каких-либо надписей:

Внутри коробки, помимо реле, можно найти лишь инструкцию на английском языке.

Внешний вид:

Программируемое реле времени TS-T01 выполнено в пластиковом корпусе белого цвета, в котором размещены электроника управления с дисплеем, евровилка и розеточное гнездо:

Благодаря скошенным граням, реле имеет приятный внешний вид и не портит внутридомовой интерьер:

В отличие от большинства щитовых реле, устанавливаемых на DIN рейки, данный прибор относится к приборам бытового класса и предполагает установку непосредственно во внутридомовые розетки. Сетевая вилка и розеточное гнездо выполнены по евростандарту, т.е. имеют два штырька/гнезда и контакты заземления:

С тыльной стороны корпуса присутствуют основные спецификации прибора:

Размеры дисплея – 36мм*15мм, подсветка отсутствует. Несмотря на это, читаемость символов отличная:

Размеры прибора около 135мм*60мм*73мм, вот сравнение с коробком спичек:

Разборка:

Разобрать прибор достаточно просто. Для этого необходимо выкрутить два самореза с тыльной стороны корпуса и отогнуть защелки. После этого корпус раскроется на две половинки:

Как можно заметить, силовая часть выполнена отдельно от управляющей. Питание микроконтроллера обеспечивает NiMH аккумулятор, по внешнему виду напоминающий ионистор (зеленый). По заявлению производителя, он обеспечивает бесперебойную работу более 100часов. В действительности, заряда хватает намного дольше. При подключении реле в сеть, аккумулятор подзаряжается. Для этого в схеме добавлен простейший БП. Отличительной особенностью схемы является применение помехоподавляющих конденсаторов X2 (желтый) и Y2 (синий):

Силовое реле имеет маркировку AFE BPD-SS-124DM и рассчитано на коммутацию токов до 16А при 250V, работает от напряжения 24V. Силовые провода к розеточным контактам приварены и имеют достаточное сечение 14AWG (около 2 квадратов):

Защитные штоки в розетке по желанию можно убрать:

Управление:

Программируемое реле времени TS-T01 имеет 10 независимых таймеров (программ), т.е. на каждом таймере можно установить произвольное время включения и выключения нагрузки. Все элементы управления расположены с передней стороны:

Коротко по управлению:

— WEEK, HOUR, MINUTE — установка текущего времени и дня недели (при одновременном нажатии кнопки CLOCK), а также даты и времени срабатывания реле

— RES/RCL — сброс текущего таймера (программы)

— CLOCK — для установки текущего времени и дня недели, а также для выхода из режима программирования таймера (программы)

— TIMER — поочерёдный вход в режим программирования таймеров (программ). Доступно 10 таймеров (программ). Первой показывается таймер (программа) включения (1on), затем таймер (программа) выключения (1off). Настройка времени и дня срабатывания устанавливается кнопками HOUR, MINUTE, WEEK, быстрый сброс кнопкой (RES/RCL), выход из программирования таймеров кнопкой CLOCK

— ON/AUTO/OFF – выбор режима работы (включен постоянно, по таймеру, выключен)

— RANDOM – произвольный режим работы

— CLEAR – сброс всех настроек

Итого, для корректной работы программируемого реле необходимо настроить текущее время и день недели, а затем уже программировать таймеры (программы). Для этого зажимаем кнопку CLOCK и нажимаем требуемую кнопку WEEK, HOUR, MINUTE. Кнопка WEEK отвечает за установку дня недели: понедельник (MO), вторник (TU), среда (WE), четверг (TH), пятница (FR), суббота (SA) и воскресенье (SU). Кнопка HOUR отвечает за установку текущего часа (24 часовой формат), а кнопка MINUTE – установка минут. После установки даты и времени, можно перейти к программированию реле. Напомню, что прибор может как включать потребители в заданное время, так и выключать, т.е. может либо включить нагрузку на определенное время, либо наоборот, выключить ее на определенное время. Для входа в режим программирования таймеров (программ), необходимо нажать кнопку TIMER. После этого станут поочередно доступны 10 независимых таймеров (программ). Каждая программа имеет лишь две функции: включить в заданное время и выключить в заданное время. Для установки дня срабатывания, в режиме программирования нажимаем кнопку WEEK. Доступно 16 предустановленных режимов: все дни (каждый день), только будни (рабочие дни), только выходные дни, все дни, кроме воскресенья, пн. – ср. — пт., вт. – чт. – сб, пн. – вт. – ср., чт. – пт. – сб., пн. – ср. – пт. – вс., и конкретный день (7 отдельных).

Думаю, тут все понятно, но на всякий случай поясню. Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку CLOCK или ждем 45 секунд. На этом, программирование таймера закончено. Подключенное электрооборудование будет включаться ровно в 12:00 и 20:00 (по часам на реле) на пять минут каждый день. Минимальное время включения/выключения – 1 минута. Программируемых таймеров всего 10, но для домашнего применения этого хватит. Если требуется включение нагрузки с периодичностью в 1 час круглые сутки – таймеров (программ) как раз хватит, а вот если периодичность нужна, предположим, полчаса или 10 минут, то увы, на сутки таймеров не хватит.

Отличительной особенностью реле является быстрая смена режимов работы: включен постоянно, по таймеру, выключен. Для выбора нужного режима необходимо поочередно нажать кнопку ON/AUTO/OFF.

Тестирование:

Думаю не секрет, что чем старше город, тем коммуникации там более изношены и следовательно, в летний период учащаются отключения горячей воды на профилактику или ремонт. Особенно это становится заметно в начале и конце отопительного сезона при плановых гидравлических испытаниях. Именно по этой причине я и приобрел накопительный водонагреватель, ибо в течение года, в общей сложности, около месяца не бывает горячей воды. Притом, учитывая привычку соседей экономить на всем, даже после подачи воды, нормально пользоваться ей день-два невозможно, ибо она грязная, холодная, вонючая (да, у нас однотрубная схема горячего водоснабжения, в подъезде много пожилых людей). Учитывая всю полезность водонагревателей, каких-либо собственных таймеров они не имеют, лишь терморегулятор, и в большинстве случаев могут «молотить» целый день. Я, конечно же, утрирую, но со временем полиуретановая термоизоляция начинает терять свои свойства и бачок сохраняет тепло все хуже, тэна включается все чаще. Да и собственно, зачем бойлеру работать полдня, когда никого нет дома, к тому же без присмотра. Вот поэтому я и приобрел программируемое реле времени, чтобы за полчаса до ориентировочного прихода домой, вода была теплая. Примерно так выглядит все хозяйство в работе:

К тому же, часы на кухне весьма полезная вещь:

Для демонстрации работы, я установил таймер на включение бойлера в 22:24:

Выключение нагрузки в 22:25, т.е. проработать он должен 1 минуту:

Не забываем включать режим AUTO (работа по таймеру), на фото выше реле выключено. Вот так все это выглядит в работе:

С нагрузкой в 2kW справляется (ток 8-9А), в работе уже около 3 месяцев, нареканий нет. Я хотел бы заострить внимание на двух нюансах, касающихся работы в данной реализации, а именно более быстрый износ бака из-за частых перепадов температур и более энергозатратный режим. По первому поясню: изготовить бак методом горячей штамповки невозможно, поэтому торцевую часть и фитинги для подвода/вывода воды приваривают. Самым надежным считается бак из нержавейки, который сваривают аргонно-дуговой сваркой, но при массовом производстве возможен небольшой брак (непропаи, окисление части шва и т.д.). При нагреве воды, за счет температурного расширения металлов, возможно появление микротрещин, через которые может появиться течь в результате окисления бракованной части шва. Не сразу, конечно, но через некоторое время самое слабое звено даст о себе знать. Особенно это относится к бакам из бюджетной стеклокерамики. И тут даже несколько магниевых анодов ничего не решат. Второй нюанс, на мой взгляд, сомнительный и неподтвержденный – количество затраченной энергии на нагрев холодной воды чуть больше, нежели ее постоянный подогрев. Извините, данный факт не проверял, но на мой взгляд, он имеет право на жизнь. Такой режим эксплуатации более предпочтителен для тех, кто хочет продлить срок службы водонагревателя, хотя придется раскошелиться на запасную тену, особенно в районах с жесткой водой.

Ну и пару слов по поводу экономичности — при двухтрубной схеме ГВС (сразу течет горячая вода, концевая заглушка на трубе отсутствует), водонагреватель невыгоден. При однотрубной схеме ГВС (горячую воду нужно пропускать, ибо сначала бежит прохладная), водонагреватель чуть выгоднее, но свою стоимость окупит не скоро (у нас стоимость за 1kWh — 3,65р, за куб горячей – около 120р). Я пока остановился на использовании бойлера только на время отключения горячей воды и совсем недавно приобрел на пробу щитовое программируемое реле (на DIN рейку), но о нем, возможно позже…

Вывод: достаточно качественное бытовое программируемое реле времени с неплохой сборкой и схемотехникой. Внешний вид довольно приятный и не портит домашний интерьер. Максимальный рабочий ток – 16А, но на продолжительное время я бы не рискнул питать через него более 2,2kW (около 10А). Да я и не уверен, что большинство бытовых розеток на такое способны, учитывая, что преобладающее большинство в электротоварах – китайские поделки, нагревающиеся уже при 5-7 амперах. Но тут дело даже не в токопроводах, а в самом реле, уж больно компактное. В любом случае, до 10А можно использовать смело, поэтому рекомендую к покупке…

Узнать текущую стоимость реле времени TS-T01 можно по этой ссылке тыц

Экономим электричество или таймер времени для ночного тарифа в электросетях Хабр

Цифровой таймер для насоса CAVR.ru

Рассказать в:

Процесс полностью автоматизирован, и нет необходимости постоянно следить за уровнем воды в резервуаре — устройство контролирует и поддерживает заданный уровень воды в емкости. Использование микроконтроллера позволило повысить его надежность, а также построить малогабаритную и легко повторяемую конструкцию.

Рис. 1

Схема таймера изображена на рис. 1. Тактовая частота микроконтроллера ATtiny2313 (DD1) задана внешним кварцевым резонатором ZQ1. Продолжительность непрерывной работы насоса и продолжительность паузы от его выключения до повторного включения устанавливают с помощью двух кнопок (SB1 и SB2)

Эти значения сохраняются в энергонезависимой памяти микроконтроллера, поэтому нет необходимости повторно их устанааливать после каждого выключения и последующего включения питания, что особенно важно в сельской местности. При возобновлении питания таймер начинает свою работу с формирования паузы, что защищает насос от выхода из строя в результате многократного включения и выключения за короткий промежуток времени

На двух трехразрядных семиэле-ментных светодиодных индикаторах с общими катодами (HG1, HG2) во время работы таймера отображается время, оставшееся до включения насоса (при выдерживании паузы) или до его выключения (во время подачи воды). Индикация динамическая. Дешифратор DD2 с выходами, выполненными по схеме «с открытым коллектором», преобразует формируемый микроконтроллером трехразрядный двоичный код номера знакоместа в сигналы, подаваемые на катоды индикаторов для их поочередного включения. Насос останавливается и при срабатывании датчика максимального уровня SF1. Это сопровождается выводом на индикатор надписи FULL. Датчиком может служить любой микровыключатель, снабженный рычагом с поплавком. Для большей надежности можно установить еще один микровыключатель, разрывающий цепь питания таймера, если датчик SF1 по какой-либо причине не сработал.

Рис. 2

Все детали устройства, кроме датчика SF1, смонтированы на печатной плате из фольгированного с двух сторон стеклотекстолита, изображенной на рис. 2. В ее авторском варианте неиспользуемые участки фольги с обеих сторон платы соединены с цепью -(9… 12) В и служат дополнительным общим проводом. Плата рассчитана на детали для поверхностного монтажа (кроме кварцевого резонатора ZQ1, стабилизатора DA1, индикаторов HG1, HG2, кнопок SB1, SB2 и реле К1). Тип реле — JRC-23F. Сопротивление его катушки — 167 Ом, рабочее напряжение — 5 В. Контакты рассчитаны на коммутацию переменного напряжения до 125 В при мощности нагрузки не более 62,5 ВА. Насос или другое исполнительное устройство, мощность которого превышает возможности этого реле, можно включать с помощью другого реле или контактора, рассчитанного на соответствующие ток и напряжение. Реле К1 в таком случае будет служить промежуточным.

Рис. 3

На плате установлен также штыревой разъем ХР1, контакты которого соединены с выводами микроконтроллера согласно схеме на рис. 3. Он предназначен для подключения программатора к микроконтроллеру, уже установленному на плату. В таблице показано, как должны быть запрограммированы разряды конфигурации микроконтроллера. Они задают его работу с кварцевым резона тором частотой более 8 МГц и задержку старта программы на 16000 циклов. Для защиты информации в EEPROM микроконтроллера от случайного повреждения в процессе нарастания напряжения питания порог срабатывания внутреннего детектора напряжения (BODLEVEL) установлен равным 1,8 В.

При загрузке в программную память микроконтроллера кодов из файла Pump-Control.hex, имеющегося в приложении, продолжительность работы насоса и длительность паузы можно независимо изменять от 0 до 60 мин с шагом 1 с. Таймер потребляет от источника напряжения 9…12 В ток не более 500 мА.

Программа микроконтроллера таймера можно скачать здесь

Оставь свой комментарий или вопрос:

Функции и характеристики таймеров управления освещением.

Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку

Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру
Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
Очень важно при покупке обращать внимание на тип крепления. которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
Третье- это диапазон рабочих температур

что важно при установки в неотапливаемых местах.

По типу управления они делятся на: механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.
Таймеры выпускается для управления одним каналом или двумя, а также многоканальные (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой. В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.
Обратите внимание на астрономический таймер. который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.

Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.

Таймер суточный недельный

Прибор, работающий по предварительно составленной программе. Используется для управления процессами в системах автоматики, как в быту, так и на производстве.

Принцип действия таймера

Такой программируемый таймер позволяет управлять нагрузкой как в суточном, так и недельном режимах . Можно выбирать подходящие временные промежутки, а также произвольное количество включений и отключений (хороший показатель не менее 200). Современные таймеры «знают, что такое выходные и будничные дни».

Ну, вот, вкратце мы сказали об этом приборе, а теперь перейдём к теме его употребления в паре с электрическим котлом для обогрева помещения. Всё дело в том, что существует дневной и ночной тарифы на использования электроэнергии гражданами Украины. И ночной – это льготный тариф (с 23:00-7:00). И если ваш электрический котёл работает в паре с таймером, то вы легко можете запрограммировать его на разный режим работы в дневное, вечернее и ночное время. Например, если днём вас нет дома (вы на работе, дети в школе, садике), программа таймера переключит ваш котёл на нужный вам минимум. А к моменту вашего возвращения домой, другая команда переключит котёл на подходящий вам максимум. Опять же, за ночь квартира (дом) успеет хорошенько протопиться. Логика ясна и понятна, и экономия ваших средств, так сказать, налицо. Но могут сказать, и совершенно справедливо, что сейчас есть электрические котлы с встроенным таймером. Да, это так, но… бывают разные ситуации.

Ситуации.

Например, у кого–то уже есть электрический котёл (без таймера) и срок эксплуатации котла далеко ещё не истёк, да и вообще, владельца всё устраивает, «вот только бы таймер ещё добавить». Или, кто–то имея электрический котёл со временем планирует перейти на газовое отопление, а сейчас хочет воспользоваться льготным тарифом. Тоже вариант. Также электрический котёл прекрасно может служить в качестве резервного источника тепла, мало ли что. Все такие ситуации как раз и требуют для своего решения такой прибор, как недельный таймер (суточный).

О чём можно ещё упомянуть?

Возможно, не лишним будет сказать, где ещё может употребляться этот прибор. А он может употребляться в управлении осветительными приборами, холодильными установками, вентиляционным оборудованием и др., тогда, когда их работу нужно регламентировать временными рамками (промежутками). И, как мы уже сказали выше, этот прибор может вполне употребляться и на производстве.

Примечание.

Хорошие таймеры имеют автономное электропитание для поддержания работоспособности программы, на случай пропадания напряжения, а также автоматический переход на летнее и зимнее время. Поэтому, если вы решили купить суточный/недельный таймер, то вы уже знаете на что ориентироваться.

Нужен совет! Как правильнее и лучше, с точки зрения удобства пользования, подключить электрокотел 4,5 кВт, по 1 или 2 схеме? Контактор — » > ВН — выключатель нагрузки на 32А, ИЕК. Розетка с таймером Feron TM50 16A, 3500W.

П.С. Все — автоматы, УЗО и т.п., стоят во вводном щитке, здесь идет речь только о подключении котла.

Мне эта нравится,только я бы до

Первая схема, только вместо ВН-32, поставьте для защиты катушки контактора АВ 1А.

И такой момент. От кабеля 2х4 подключена розетка на 16А, а следовательно автомат на кабель 2х4 тоже должен стоять не более 16А.

ВН, потому что будет использоваться как выключатель, просто для того что бы не дергать вилку из таймера каждый раз. А автомат щелкать туда-сюда, не желательно. Наверное последовательно добавлю автомат, но на 1А это экзотика и . цена.

Ну в принципе да, не обратил внимание, спасибо!! А как быть?

Схема подключения таймера.

Сегодня продается огромное количество разнотипных таймеров у которых будут свои особенности подключения. Я рассмотрю схему подключения популярной модели двухканального таймера российского производителя IEK.

Сверху на контакты под номером 1 и 2 подается напряжение 220 Вольт от домашней электросети. Как правило, во всех моделях электропитание подается сверху, а коммутация (управление включением и выключением) производится с использованием нижних контактов. При этом разрывается только Фазный проводник, а ноль идет напрямую сразу на электролампы. На средний контакт 4, подключается фаза от электрощита, которая будет отдельно коммутироваться с боковыми подключениями 5 и 3. Если Вам необходима коммутация лишь одной цепи, тогда контакт № 5 останется свободным.

Рекомендую по теме посмотреть наше . содержащее наглядную инструкцию по выбору, подключению и настройке меню электронного таймера!

День добрый! Вопрос такого плана. Дом обогревается электрокотлом на 12кВт. В доме сейчас ни кто не живет. Хочу поставить реле для того что бы котел включался в ночное время, ночной тариф дешевле. Что лучше установить, однофазное реле и пускатель или трехфазное реле. Если не сложно схемку от руки. Я сам не электрик но понятие есть.

Анатолий, здравствуйте. Схему рисовать не буду, она есть в интернете

Лучше использовать такую схему. Если у вас в доме 380 вольт, то лучше использовать пускатель на три фазы (если говорит об этой картинке, то напряжение, три фазы вы подаете на контакты 1,3 и 5, то есть сверху, а на с контактов 2,4 и 6 снимаете и тянете на электрокотел. Таймер лучше брать не механический, а электронный, можно в виде розетки (это дешевле) можно в виде модуля на дин-рейку (это в несколько раз дороже, как правило). Контактор (пускатель, как удобнее так и называйте) надо брать с рабочим током на 20 ампер и больше. Тепловое реле устанавливать не обязательно, оно ставится как правило на двигатели, а вот автомат на котел лучше поставить номиналом 20 ампер (это номинал примерно на 13-13,5 кВт).

есть рабочая схема подключения тенов через магнитный пускатель блоком из 2 кнопок. есть таймер IEK (точно такой же как у вас на картинке). как подключить таймер для включения и отключения тенов по времени, но что бы кнопкой тоже можно было включать и выключать? заранее благодарю.

Алексей, здравствуйте. Питание вам надо подать на контакты 1 и 2, это будет питание самого таймера. Дальше, как по схеме вам вместо лампочек надо включить два ваших ТЭНа, или точнее управляющие катушки пускателей. Одна катушка включается вместо левых двух ламп, а вторая катушка вместо правых трех ламп. Суть таймера такова, что контакт четыре это управляющий (перекидной), а контакты 3 и 5 принимающие (в одном положении, например «вкл» работает, опять же, к примеру, контакт 3, а в другом положении «выкл» — контакт 5). Следовательно, выставив равные промежутки (или нужные вам промежутки) времени, при включении таймера будет работать один ТЭН, при выключении второй. Параллельно таймеру точно таким же образом устанавливаете двухклавишный проходной выключатель. Первую клавишу используете для переключения питания либо на вторую клавишу, либо на таймер, а второй клавишей управляете первым или вторым пускателем уже в обход таймера.

Черная стрелка это приходящее питание, идет на первый проходной выключатель (им вы будете выбирать управление, либо клавишей второго переключателя, либо таймером), вторая клавиша непосредственно управляет ТЭНами, если на нее подается питание, ну а следом идет таймер.

http://jelektro.ru

Таймер для управления насосом Меандр занимательная электроника

Устройство, схема которого показана на рисунке, периодически формирует на выходе (на выводе 11 микросхемы DD1) импульсы положительной полярности. Оно содержит два работающих поочерёдно ИС-генератора (на элементах DD1.1 и DD1.2), коммутатор на элементе DD1.3, последовательную цепь из четырёх счётчиков микросхем DD2, DDЗ, инвертор на элементе DD1.4 и электронное реле на транзисторе VТ1 и электромагнитном реле К2, управляющее работой магнитного пускателя К1. Длительность импульсов (Т_вкл) и пауз между ними (Т_выкл) зависит от частоты формируемых генераторами импульсов и используемых выходов счётчиков и может регулироваться в широких пределах.

С подключением устройства к сети на выходе выпрямителя VD1 появляется постоянное напряжение питания и благодаря цепи R3C3 счётчики микросхем DD2, DD3 устанавливаются в нулевое состояние. При этом на выходе инвертора DD1.4 появляется уровень лог. 1 и генератор на элементе DD1.2 включается в работу. Одновременно открывается транзистор VT1, срабатывает реле К2 и своими контактами К2.1 подключает к сети обмотку магнитного пускателя К1, в результате чего тот тоже срабатывает и контактами К1.1, К1.2 подключает к сети нагрузку. С выхода элемента DD1.3 импульсы с частотой следования этого генератора поступают на вход CN (вывод 2) первого счётчика микросхемы DD2. Начинается отсчёт времени Т_вкл.

С появлением лог. 1 на выходе счётчика (вывод 14 DD3) уровень лог. 1 на выходе элемента DD1.4 сменяется уровнем лог. 0, транзистор VТ1 закрывается, обесточивая реле К2, оно отпускает и разрывает цепь питания магнитного пускателя К1, который, в свою очередь, выключает нагрузку. Одновременно включается генератор на элементе DD1.1, на вход CN первого счётчика микросхемы DD2 начинают поступать импульсы с частотой этого генератора — начинается отсчёт времени Т_выклпо окончании которого всё повторяется с начала.

На практике устройство четвёртый год используется для управления по заданному циклу водяным насосом производительностью 2500 л/ч, откачивающим воду из скважины с дебитом 300 л/ч. Для указанных на схеме номиналов элементов R1, R2, С1 и С2 насос включается на время Т_вкл= 151 с = 2 мин 31 с, откачивает около 130 л воды в накопительную ёмкость, а затем отключается на время Т_выкл= 27 мин, в течение которого в скважине накапливается вода. Необходимость управления насосом с таким циклом вызвана тем, что без омывания водой насос выходит из строя. Питается устройство от нестабилизированного источника, содержащего понижающий трансформатор Т1 с вторичной обмоткой напряжением 9 В и выпрямительный мост КЦ405А. Для управления пускателем К1 применено реле К2 с обмоткой сопротивлением около 700 Ом и номинальным напряжением 12 В.

Реле времени для включения насоса как неотъемлемый элемент системы автоматики

Реле времениКупить от 1875 р.

Реле времени — это специальное электрическое устройство, с помощью которого можно управлять работой насоса и иного электрического оборудования. Прибор способен замыкать/размыкать эл. цепь и формировать временные интервалы на включение/выключение электрических устройств. За счет этого обеспечивается определенная последовательность (алгоритм) работы элементов эл. схемы. Таким образом, реле создает задержку времени и в автоматическом режиме управляет такими технологическими процессами, как: орошение, отопление,водоснабжение, кондиционирование и др.

Например, в системе отопления с насосной циркуляцией с помощью реле удается организовать работу насоса так, чтобы он включался с определенной временной задержкой, а тэны электрического отопительного котла успевали бы прогреваться. Так, от надежности реле времени зависит стабильность и бесперебойность важных производственно-технологических процессов.

Представляем вашему вниманию профессиональные устройства для автоматизации работы электронасоса российского производителя НПО Электроавтоматика — реле времени. Электромеханические приборы содержат несколько алгоритмов работы с широкими интервалами времени и допусками питающих напряжений, за счет чего демонстрируют высокие качественные характеристики в каждом случае эксплуатации.

Мы выпускаем 2 вида реле:

реле времени на отключение РВ-ОО для управления эл. цепями после снятия напряжения питания;
реле времени на включение РВ-ОВ для управления эл. цепями после подачи напряжения питания.

Расскажем, почему реле — это отличный выбор для системы водоснабжения. С помощью наших устройств вы сможете управлять одновременно 2-мя независимыми электрическими цепями — 2 переключающими группами контактов. То есть вы сможете подключать 2 разных устройства и подавать на них разное питание. Принцип действия функционального прибора заключается в том, что реле включает насос не сразу после подачи напряжения питания, а спустя определенное время.

Виды реле времени

Реле времени с задержкой на отключение — РВ-ОВ широко применяется для управления насосом или насосной станцией. Устройство позволяет наполнять гидробак в автоматическом режиме, регулируя включение и отключение насоса. Содержит две диаграммы работы и пять диапазонов выдержки времени: 0,1 с; 1 с; 0,1 м; 1 м; 0,1 ч. Так, для каждой диаграммы работы вы можете указать одну из трех временных интервалов и установить временную задержку на срабатывание реле после подачи питания.

Преимущества реле времени НПО Электроавтоматика:

Надежные технические характеристики.
Коммутация больших нагрузок: при активной нагрузке — 5 А переменного тока.
Эффективность. Управление двумя независимыми электрическими цепями — двумя переключающими группами контактов.
Легкий монтаж. Установка на дин-рейку шириной 35 мм.

Второй вид реле времени на отключение — РВ-ОО включается сразу же при подаче напряжения питания, а отключается через определенную временную задержку после выключения питания. Устройство содержит четыре диаграммы работы и три диапазона выдержки времени: 0,1с; 1с; 0,1мин. На практике реле РВ-ОО позволяет организовать эффективную автоматизированную систему управления процессами как на производстве, так и в домашнем хозяйстве.

Если вы искали надежный прибор для автоматизации работы такого оборудования, как: двигатель или насос, а также желаете организовать систему включения и выключения электрических приборов, то вам подойдет реле времени НПО Электроавтоматика. Более 10 лет наши приборы остаются востребованными в системах автоматики. При заказе вы можете указать необходимую диаграмму работы, временной диапазон выдержки, напряжение питания и иные характеристики.

Купить реле времени для включения насоса

На нашем сайте вы можете заказать функциональное реле времени для включения насоса. Кроме этого, в нашем каталоге вы найдете развернутый ассортимент электротехнической продукции, адаптированной к вашим требованиям: от базовых решений до изготовления по проекту заказчика и воплощения ваших идей в готовом продукте.

Мы приглашаем вас к сотрудничеству с нашим производственным предприятием и предлагаем заказывать надежную электротехническую продукцию по привлекательным ценам. В лице НПО Электроавтоматика вы найдете прямого поставщика и сможете заказывать необходимые электротехнические устройства и компоненты с доставкой в любой регион России.

Что может автоматическое реле времени

17.12.2013

Реле времени (таймер времени) – обеспечивают автоматическое включение/выключение промышленных или бытовых приборов по заранее установленной программе.
Они используются в разнообразных сферах: от включения обогревателя в квартире к вашему приезду, организации автоматического полива участка, когда вас нет, до управления включением и отключением двигателей и автоматов на производстве.

Автоматическое включение обогрева.
Вы можете запрограммировать включение обогревателя на определенное время, чтобы к вашему приезду комната или дом уже были прогреты. Также при отсутствии недельного таймера на терморегуляторе вашего теплого пола, обогрев пола можно запрограммировать при помощи таймера, и тогда пол будет уже теплым к вашему приезду или пробуждения.

Автоматическое отключение электроприборов.
Например, вы хотите ограничить время просмотра телевизора вашим ребенком, или ограничить время, проведенное им за компьютером. Нужно всего лишь подключить телевизор/компьютер через реле времени и запрограммировать время отключения.

Автоматическое управление на загородном участке.
Можно автоматически включать и выключать освещение на участке. С помощью реле времени можно запрограммировать включение/выключение полива участка. Например, полив следует включать каждые 12 часов на 15 минут, реле программируется на включение через 11 часов 45 минут и выключение через 15 минут после включения. Потом программируем постоянное повторение этого цикла.

Автоматическое управление электронасосом.
Одним из вариантов использования реле времени является его установка на электронасосы. Если скважина небольших размеров, то для наполнения резервуара водой приходится несколько раз включать и выключать насос, то есть практически не отходить от него, пока резервуар не будет заполнен. Если же насос быстро высасывает воду из скважины и продолжает дальше работать, то он перегревается и может выйти из строя, так как водяной насос охлаждается водой. Для автоматизации процесса наполнения резервуара водой нужно опытным путем определить за какое время вода выкачивается насосом из скважины (например, 2 минуты), за какое время скважина наполняется (например, 15 минут) и сколько раз нужно включать насос, для того чтобы резервуар был наполнен (например, 8 раз). После всех проведенных замеров мы просто программируем реле по следующей схеме: включение на 2 минуты, выключение на 15 минут и повторение этого цикла 8 раз. Теперь можно просто включить насос и идти заниматься своими делами.

Автоматизация работы вывесок и наружной рекламы.
Экономически нецелесообразно чтобы вывеска горела постоянно. Но так неудобно не забыть ее выключить ее вечером, а потом не забыть включить утром. И этот процесс можно просто автоматизировать при помощи реле времени. Таким образом, вы просто один раз программируете реле и забываете о человеческом факторе при экономии на электроэнергии.

Использование реле времени на производстве.
Реле времени также как и в быту можно использовать в различных сферах на производстве. Автоматизация освещения. Автоматизация включения/отключения двигателей и оборудования.

Таким образом, сфер применения реле времени очень много, этот список можно продолжать и продолжать. Если вам нужно автоматизировать процесс включения/выключения какого-либо устройства, вы всегда можете проконсультироваться со специалистом, и он всегда подскажет вам как это сделать и какой прибор для этого использовать.

Таймеры на 220в — обзор

В этой статье речь пойдет о таймерах, которые можно использовать в быту. Часто люди задают такой вопрос: — А какой прибор мне выбрать для котла? Мне надо чтоб свет включался сам по себе на даче.

На эти и другие вопросы я постараюсь ответить.

Сначала разберемся в терминологии, таймер и реле времени немного разные приборы. Данный аппарат имеет встроенные часы и включает, отключает нагрузку в заданное время. Например, включить в 22:00, выключить в 6:30 и т. д.

А реле времени встроенных часов не имеет, оно включает и отключает нагрузку циклически, с определенными интервалами, например, включить на 5 минут, затем выключить на час, снова включить на 5 мин и т. д.

Многие производители называют такие реле «циклическими». Приборы, о которых мы говорим, могут быть механическими и электронными, последние, как по мне проще в использовании и имеют более широкий функционал.

Содержание статьи

Таймеры на 220в в розетку

Механические и электронные устройства бывают суточные, недельные ну и циклические. По месту установки могут включаться в розетку или устанавливаться в щиток на дин-рейку.

Механические не очень удобны в использовании, например, суточный таймер «Лемансо», он хорошо подойдет для включения и отключения света в заданное время.

Сначала надо поворачивая циферблат выставить текущее время. Одно деление на циферблате это 15 минут, поэтому точно выставить время может быть сложно.

Затем надо опустить вот эти синие рычаги в тех местах временной шкалы, где свет должен быть включен. Если опустить одну ножку, свет включится на 15 минут, 2 на 30 и т. д.

Обычно механические таймеры в два раза дешевле электронных, поэтому если нужно только включать свет, зачем переплачивать? В отличии от механического, электронный суточный прибор можно запрограммировать более точно.

Если вам нужно, чтобы каждый день какой-либо прибор включался и выключался в определенное время, то можно ограничиться именно суточным аппаратом. Например, настроить так, чтобы бойлер включался в ночное время, по дешевому тарифу.

Недельные приборы почти такие же, как суточные, только недельные. В них, вы можете настроить распорядок включения-отключения приборов не только на один день, но и на каждый день недели отдельно. Например, у вас магазин, и вы хотите, чтобы в рабочие дни загоралась вывеска ровно в 8 утра, и выключалась в 9 вечера.

Такие устройства очень просты в настройке, особенно если у них есть жидкокристалический дисплей. На каждый день недели можно настроить множество программ включений выключений, количество программ зависит от конкретной модели.

Циклические приборы включают-отключают нагрузку на определенные интервалы времени.

Например, их можно использовать для капельного полива растений, устройство будет включать воду с заданной вами периодичностью на протяжении всего дня.

Есть циклические устройства с более узкой специализацией, такие, как таймер поворота лотков в инкубаторе. Такие приборы включают двигатель на пару секунд, чтобы повернуть лотки, а потом делают перерыв на час или два и снова повторяют цикл.

Также подобные устройства могут использоваться для кормления птицы.

Но стоит обратить внимание на то, что каждый прибор индивидуален, в некоторых нет встроенной памяти, поэтому при отключении и включении электричества, программа начинается заново.

Например, если птицы были покормлены, и внезапно отключилось электричество, то при включении, программа снова будет насыпать птицам корма.

Еще стоит отметить, что существуют многофункциональные устройства на 220в, которые объединяют в себе функции нескольких видов и имеют ряд дополнительных примочек, например, датчик освещенности или астрономическую функцию — могут включать и отключать электроприборы с восходом или закатом солнца, или функцию случайного включения света в темное время суток, чтобы создать эффект присутствия людей дома.

Достоинства и недостатки таймеров. Обзор

К достоинствам можно отнести следующие показатели:

автоматизация процессов;
экономия электроэнергии, при правильной настройки прибора;
точное выполнение графиков работы электрооборудования;
длительный режим работы.

К недостаткам относится:

электронные таймеры продолжают работать при отключении электричества, так как имеют внутри себя аккумулятор;
механические устройства имеют не точность по времени;
издают звук, тикание;
имеют один режим программирования (на 24 часа).

Модели таймеров

Theben Timer 26

Производитель – Германия. Таймер механический. Без шумная, надежная и не прихотливая модель. Нагрузка 16 А.

Theben Timer 26 IP44

Точно такая же модель, что выше, только с защитой от влаги и пыли (IP44).

E.Next e.control.t11

Такая с механической настройкой модель, то же предельно простая в настройке и использовании. Произведено в РФ.

E.Next e.control.t14

Модель – E.Next e.control.t14 такого же производителя, что модель выше, только с электронной настройкой. Разнообразие циклов работы.

Feron TM22/61925

Такая модель не отличается хорошей надежностью по сравнению с другими моделями, но сама по себе модель не плохая. Произведено в РФ. Выдерживает нагрузку в 16А.

Это самые оптимальные варианты моделей с разнообразными настройками на все случаи жизни. Кроме них есть еще некоторые варианты электронных устройств, но у них настройки только на сутки. В принципе можно пользоваться ими тоже. Вот эти модели: DigiTOP PB-1C; HS Electro Т-10ц.

Включение и выключение электричества

Программирование
Электроника
Включение и выключение электричества

Вы обыскали свой растущий ящик электроники и придумали провода для соединения цепи и батареи для питания цепи . Так как же включить и выключить питание? Вы используете переключатели и реле.

Включение и выключение тока переключателями

Когда вы перемещаете выключатель, чтобы выключить фонарик, вы отсоединяете провода, идущие от аккумулятора к лампочке.Все переключатели делают одно и то же: подключают провода, чтобы пропустить электрический ток, или отсоединяют провода, чтобы не пропускать электрический ток.

Когда вы выключаете фонарик, вы переводите переключатель в так называемое открытое положение. С переключателем в разомкнутом положении , у вас отключен провод, и ток не может течь. Когда вы включаете фонарик, вы переводите переключатель в закрытое положение. С переключателем в замкнутом положении , вы подключили провод (и замкнули цепь), и ток может течь.

Запуск простыми выключателями

Ваш фонарик обычно имеет так называемый ползунковый переключатель. С ползунковым переключателем и вы перемещаете переключатель вперед или назад, чтобы включить или выключить свет. Но тумблеры, кулисные и ползунковые переключатели выполняют одну и ту же работу, поэтому возьмите любой переключатель, который у вас есть под рукой, который вы можете легко использовать в проекте, который вы создаете. Например, ползунковый переключатель хорошо работает с круглым ручным фонариком из-за положения большого пальца, но тумблер может работать лучше всего для переключения гаджета, стоящего на вашем рабочем столе.

Кнопочные переключатели выпускаются в трех вариантах:

Нормально замкнутый (NC): Этот кнопочный переключатель отключает провод только при нажатии кнопки.

Нормально разомкнутый (NO): Этот кнопочный переключатель подключает провод только тогда, когда вы нажимаете кнопку.

Кнопки включения / выключения: Этот переключатель подключает провод одним нажатием и отключает провод следующим.

Обычно в электронике можно найти кнопочные переключатели для запуска или остановки цепи.Например, вы нажимаете нормально разомкнутый кнопочный переключатель, чтобы позвонить в дверной звонок.

Что внутри переключателя?

Вы называете основные переключатели, о которых мы говорим в предыдущем разделе, однополюсными однопозиционными или типами SPST. Не беспокойтесь о разных названиях: по сути, у этих типов переключателей один провод входит в переключатель, а другой — выходит из него.

Чтобы ваша электронная жизнь была интересной, вы можете встретить другие типы переключателей, которые имеют немного иное подключение, называемые двухполюсными.Если однополюсные переключатели имеют один входной провод, то двухполюсные переключатели имеют два входных провода. С однопозиционными переключателями вы можете подключать или отключать каждый входной провод к одному выходному проводу, а двойные переключатели позволяют вам выбирать, к какому из двух выходных проводов вы подключаете каждый входной провод.

Есть несколько одно- и двухполюсных вариаций, в том числе

Однополюсный двухпозиционный (SPDT): В этом переключателе один провод входит в переключатель, а два провода выходят из него.Если вы хотите выбрать, какое устройство будет включать цепь (например, зеленый свет, чтобы люди знали, что они могут войти в комнату, или красный свет, чтобы они не выходили), используйте переключатель SPDT.

Двухполюсный однопозиционный (DPST): В этот переключатель входят два провода, входящие в него, и два выходных провода. Вы можете использовать переключатель DPST для управления двумя отдельными цепями. Например, у вас может быть одна цепь с компонентами, работающими от 5 вольт, а другая цепь с компонентами, работающими от 12 вольт.С помощью одного переключателя вы можете включить или выключить обе цепи.

Двухполюсный двухпозиционный переключатель (DPDT): В этот переключатель входят два провода, входящие в него, и четыре выходных провода. Переключатель DPDT имеет три положения. В первом положении подключается первая пара выходных проводов. Во втором положении все четыре выходных провода отключаются (некоторые переключатели DPDT не имеют этого положения). В третьем положении подключается вторая пара выходных проводов. Вы можете использовать этот тип переключателя, чтобы изменить полярность постоянного напряжения, подаваемого на двигатель, чтобы двигатель вращался в противоположном направлении.(Одно положение заставляет двигатель вращаться по часовой стрелке, одно положение отключает питание двигателя, а одно положение поворачивает двигатель против часовой стрелки.)

Пусть реле перевернет переключатель

Вы сделали устройство, чтобы сообщать вам, когда ваш нехороший зять, Герман, совершает набег на холодильник. Но есть одна проблема: гаджет работает от 5-вольтовой аккумуляторной батареи, и вы хотите, чтобы гаджет включал достаточно звука и света, чтобы напугать парня до следующего округа. Нет проблем, просто используйте реле.

Как работают реле

Реле — это просто переключатель с электрическим питанием. Когда ваш гаджет подает на реле 5 вольт, электромагнит включается, а затем замыкает переключатель внутри реле. Если вы подключите этот переключатель к 117 вольт, вы сможете запитать достаточно фонарей и сирен, чтобы отправить Германа в бегство.

Изучение электромагнитов

Итак, как работает электромагнитная часть реле? Электромагнит может быть чем-то простым, например, свернутой проволокой вокруг железного стержня или даже гвоздя.Когда вы пропускаете ток через провод, гвоздь намагничивается. Когда вы отключаете ток, гвоздь теряет магнитные свойства.

Два магнита притягивают или отталкивают друг друга, в зависимости от того, какие концы (или полюса) магнитов вы соединяете. Часть переключателя, содержащегося в реле, состоит из рычага, прикрепленного к магниту. Когда напряжение проходит через проволочную катушку, электромагнит подтягивает рычаг к себе, и переключатель замыкается, подключая 115 вольт к лампам и сиренам (до свидания, Герман!).Когда вы отключаете ток к катушке с проводом, электромагнит отключается, и пружина отталкивает рычаг, размыкая переключатель.

Вы можете найти реле, которые используют 5, 12 или 24 В постоянного тока для питания электромагнита с переключателями SPST, SPDT или DPDT.

Вот несколько вариантов релейного жаргона. Часто вместо того, чтобы сказать, что переключатель в реле размыкается или замыкается, люди говорят о размыкании или замыкании контактов. Также люди иногда называют рычаг в реле арматурой. Но реле с любым другим названием будет работать так же…

Типы и оборот электрических реле

Введение:

Защитные реле работают совместно с чувствительными и управляющими устройствами для выполнения своих функций.При нормальной работе энергосистемы защитное реле остается в нерабочем состоянии и не выполняет активных функций. Но при возникновении неисправности или нежелательного состояния реле должно работать и работать правильно.
Система питания состоит из различных электрических компонентов, таких как генератор, трансформаторы, линии передачи, изоляторы, автоматические выключатели, шины, кабели, реле, измерительные трансформаторы, распределительные фидеры и различные типы нагрузок. Неисправности могут возникнуть в любой части энергосистемы в виде короткого замыкания и замыкания на землю.Неисправность может быть однолинейной на землю, двойной линией на землю, между двумя линиями, трехфазным коротким замыканием и т. Д. Это приводит к протеканию сильного тока короткого замыкания через систему. Уровень повреждения также зависит от импеданса повреждения, который зависит от места повреждения со стороны источника. Для расчета уровня неисправности в различных точках энергосистемы необходим анализ неисправности.
Система защиты срабатывает и изолирует неисправный участок. Срабатывание системы защиты должно быть быстрым и избирательным i.е. он должен изолировать только неисправную секцию в кратчайшие сроки, вызывая минимальные помехи в системе. Кроме того, если основная защита не срабатывает, должна быть резервная защита, для которой необходима надлежащая координация реле. Отказ защитного реле может привести к серьезным повреждениям оборудования и длительному простою.

Работа защитной схемы:

Защитное реле определяет ненормальное состояние в части энергосистемы и подает сигнал тревоги или изолирует эту часть от исправной системы.Защитное реле — это совместная работа ТТ, СТ, защитных реле, реле с выдержкой времени, цепей отключения, автоматических выключателей и т. Д.
Релейная защита играет важную роль в минимизации неисправностей, а также в минимизации повреждений в случае неисправностей.

На рисунке показаны основные соединения управления выключателем для операции отключения. Защищенная цепь X показана пунктирной линией. При возникновении неисправности в защищаемой цепи реле, подключенное к ТТ и РТ, срабатывает и замыкает свои контакты.
Ток от аккумулятора течет в цепи отключения. Когда отключающая катушка выключателя находится под напряжением, приводится в действие рабочий механизм выключателя, и он работает на размыкание. Таким образом, неисправность обнаруживается, цепь отключения приводится в действие реле, и неисправная часть изолируется.

Что такое реле:

Реле — автоматическое устройство, которое определяет ненормальное состояние электрической цепи и замыкает свои контакты. Эти контакты поочередно замыкаются и замыкают цепь катушки отключения автоматического выключателя, следовательно, выключают автоматический выключатель для отключения неисправной части электрической цепи от остальной исправной цепи.

Функции реле защиты:

Для подачи сигнала тревоги или для замыкания цепи отключения автоматического выключателя для отключения неисправной секции.
Для отсоединения ненормально работающей части, чтобы предотвратить последующие неисправности. Например, Защита машины от перегрузки не только защищает машину, но и предотвращает нарушение изоляции.
Для быстрой изоляции или отключения неисправных цепей или оборудования от остальной части системы, чтобы система могла продолжать работать и минимизировать повреждение неисправной части.Например, если машина отключается сразу после повреждения обмотки, может потребоваться замена только нескольких катушек. Но если неисправность не исчезнет, может быть повреждена вся обмотка и машина не подлежит ремонту.
Для локализации эффекта неисправности путем отсоединения неисправной части от исправной части, вызывая наименьшие нарушения в исправной системе.
Для быстрого отключения неисправной части с целью повышения стабильности системы, непрерывности обслуживания и производительности системы. Устойчивость к переходным процессам может быть улучшена за счет улучшенной защиты.
Для минимизации опасности для персонала

Желаемые качества реле защиты:

Избирательность,
Дискриминация
Стабильность
Чувствительность,
Потребляемая мощность
Безопасность системы
Надежность
Соответствие
Скорость и время

Терминология защитного реле:

Уровень срабатывания управляющего сигнала: Значение управляющей величины (напряжение или ток), которое находится на пороге, выше которого реле начинает работать.Если значение срабатывающей величины увеличивается, электромагнитное воздействие катушки реле увеличивается, и выше определенного уровня срабатывающей величины подвижный механизм реле просто начинает двигаться.
Уровень сброса: Значение тока или напряжения, ниже которого реле размыкает свои контакты и возвращается в исходное положение.
Время срабатывания реле: Сразу после превышения уровня срабатывания исполнительной величины движущийся механизм (например, вращающийся диск) реле начинает движение и в конечном итоге замыкает контакты реле в конце своего движения.Время, которое проходит между моментом, когда величина срабатывания превышает значение срабатывания, до момента, когда контакты реле замыкаются.
Время сброса реле: Время, которое проходит между моментом, когда срабатывающая величина становится меньше значения сброса, до момента, когда контакты реле возвращаются в свое нормальное положение.
Досягаемость реле: Дистанционное реле срабатывает, когда расстояние, видимое реле, меньше предварительно заданного импеданса.Активное сопротивление реле является функцией расстояния в реле дистанционной защиты. Этот импеданс или соответствующее расстояние называется радиусом действия реле.

История защитного реле:

Развитие защитных реле начинается с электромеханических реле. За последнее десятилетие он перешел с электромеханических технологий на твердотельные, чтобы в основном использовать микропроцессоры и микроконтроллеры.
График разработки реле защиты показан ниже

1900 по 1963 год	1963 по 1972 год	с 1972 по 1980 год	с 1980 по 1990 год
Электромеханическое реле.	Статическое реле	Цифровое реле	Цифровое реле
1925 = однодисковое реле (одинарный вход)	1963 = Статическое реле (универсальное)	1980 = реле цифрового типа (универсальное)	1990 = реле числового типа (универсальное)
1961 = реле с одной чашкой (реле импеданса)	1972 = Статическое реле с самопроверкой (универсальное)	1980 = реле цифрового типа (универсальное)	1990 = реле числового типа (универсальное)

Типы реле:

Типы реле защиты в основном

(A) На основе характеристики:

Реле с независимой выдержкой времени.
Реле с обратнозависимой выдержкой времени (IDMT)
Реле мгновенного действия
IDMT с мгновенным.
Ступенчатая характеристика
Программируемые переключатели
Реле ограничения напряжения по току

(B) На основе логики:

Дифференциал
Дисбаланс
Смещение нейтрали
Направленный
Ограниченное замыкание на землю
Избыточное флюсование
Схемы расстояний
Защита шин
Реле обратной мощности
Потеря возбуждения
Реле отрицательной последовательности фаз и т. Д.

(C) На основе рабочего параметра:

Реле тока
Реле напряжения
Реле частоты
Силовые реле и т. Д.

(D) На основе рабочего механизма:

(A) Электромагнитное реле
(B) Статическое реле
Аналоговое реле
Цифровое реле
Цифровое / микропроцессорное реле
(C) Механическое реле.
(1) Температурный режим
(a) Отключение OT (отключение по температуре масла)
(b) Отключение по WT (отключение по температуре обмотки)
(C) Отключение по температуре подшипника и т. Д.
(2) Тип поплавка
(a) Бухгольц
(b) OSR
(c) PRV
(d) Регуляторы уровня воды и т. Д.
(3) Реле давления.
(4) Механические блокировки.
(5) Реле несоответствия полюсов.

(E) На основе приложений:

Первичные реле.
Реле резервного копирования

Тип реле на основе механизма срабатывания реле:

(1) Электромагнитное реле:

Электромагнитные реле подразделяются на две следующие категории.
(A) Реле электромагнитного притяжения:
Это реле работает по принципу электромагнитного притяжения
(B) Реле электромагнитной индукции:
Это реле работает по принципу электромагнитной индукции

(2) Твердотельное (статическое) реле:

Твердотельные (и статические) реле подразделяются на следующие категории.
(A) Аналоговое реле:
In Аналоговые реле: измеряемые величины преобразуются в более низкие напряжения, но аналогичные сигналы, которые затем объединяются или сравниваются непосредственно с опорными значениями в детекторах уровня для получения желаемого выходного сигнала.
(B) Цифровое реле:
В цифровых реле измеряемые величины переменного тока обрабатываются в аналоговой форме и затем преобразуются в прямоугольные (двоичные) напряжения. Логические схемы или микропроцессоры сравнивают фазовые отношения прямоугольных импульсов, чтобы принять решение об отключении.
(C) Цифровое реле:
В числовых реле измеряемые величины переменного тока последовательно выбираются и преобразуются в числовую форму данных. Микропроцессор выполняет математические и / или логические операции с данными для принятия решений об отключении.

(1) Электромеханическое реле:

История реле: Это самая старая система реле первого поколения, которая используется в течение многих лет. Они заработали заслуженную репутацию благодаря точности, надежности и надежности.Существует два основных типа рабочих механизмов: реле электромагнитного притяжения и реле электромагнитной индукции.
Принципы измерения: Электромеханическое защитное реле преобразует напряжения и токи в магнитные и электрические силы и крутящие моменты, которые противодействуют напряжению пружины в реле. Натяжение пружины и удары по электромагнитным катушкам реле являются основными процессами, с помощью которых пользователь настраивает реле.
Функция реле: Эти реле обычно срабатывают мгновенно, без преднамеренной задержки по времени, замыкаясь сразу после срабатывания, если позволяет механическое движение.Мы можем добавить задержку с помощью сильфона, рычага управления или часового механизма спуска. Однако точность синхронизации значительно ниже, чем у реле индукционного типа. Таким образом, пользователи редко выбирают эти реле с выдержкой времени в распределительных устройствах.
могут работать как с переменным, так и с постоянным током на катушках. Следовательно, постоянная составляющая асимметричного повреждения определенно влияет на эти реле, использующие этот принцип.
Большинство реле поставляется в выдвижном корпусе для полуутопленного монтажа.Установщики обычно устанавливают реле обычно на двери распределительного устройства. Они подводят проводку датчика и управления к разъемам на корпусе. Реле вставляется в корпус и подключается с помощью небольших переключателей или перемычки, в зависимости от производителя.
Таким образом, мы можем отсоединить и вынуть его из корпуса, не нарушая проводку. Когда реле отключено, соединения трансформатора тока (ТТ) в корпусе автоматически закорачиваются для короткого замыкания вторичной обмотки ТТ и защиты ТТ от перенапряжения и повреждения.
Работа реле электромагнитного притяжения: На рисунке показано типичное электромеханическое реле. На механизм катушки подается входное напряжение. Входное напряжение намагничивает сердечник, который притягивает к себе рычаг. Это действие приводит к касанию выходных контактов, замыкая цепь нагрузки. Когда входное напряжение снимается, пружинный рычаг отталкивает контакты друг от друга, разрывая соединение цепи нагрузки.

Работа Электромагнитно-индукционный Реле: Доступны во многих вариантах индукционные реле для обеспечения точного срабатывания срабатывания и времени-токовой реакции для широкого диапазона простых и сложных систем.
На самом деле они похожи на асинхронные двигатели. В реле подвижный элемент (ротор) обычно представляет собой металлический диск, хотя иногда это металлический цилиндр или чашка. Стационарная часть (статор) представляет собой один или несколько встроенных электромагнитов, с катушками тока или потенциала, индуцирующими токи в диске, заставляя его вращаться. Пока вращательные силы не станут достаточно большими, чтобы повернуть диск и привести его подвижный контакт в неподвижный контакт, пружина ограничивает движение диска

Замыкает цепь, управляемую реле.Чем больше обнаруженная неисправность, тем больше ток в катушках и тем быстрее вращается диск.
Откалиброванная регулировка, называемая циферблатом времени, устанавливает расстояние между подвижными и неподвижными контактами; это изменяет время срабатывания реле от быстрого (контакты лишь слегка разомкнуты) до медленного (контакты разнесены почти на полный оборот диска). Действие сброса начинается после снятия вращающей силы, либо путем замыкания контакта реле, который размыкает прерыватель, либо путем устранения неисправности, обнаруженной реле, иным образом.Сдерживающая пружина возвращает диск в исходное положение. Время, необходимое для сброса, зависит от типа реле и настройки шкалы времени (расстояния между контактами).
Большинство электромеханических реле обычно рассчитаны на минимальное входное и выходное изоляционное напряжение от 1500 до 2000 В переменного тока.

Ограничения электромагнитных реле:

Низкая скорость работы.
Изменение характеристик с течением времени из-за эффекта старения.
Отказ компонента, ведущий к отказу реле.
громоздко: из-за наличия внутренних механических компонентов с ограничениями по физическим размерам размер корпуса электромеханического реле может ограничивать размер печатной платы. Чрезмерное потребление энергии.
Возлагает большие нагрузки на CT
Нет данных о неисправностях, кроме индикации фаз.
В силу своей конструкции электромеханическое реле должно замыкать механические контакты для переключения нагрузки. В месте этих контактов происходит окислительный пробой в течение длительного срока службы (обычно 106 операций), и реле необходимо заменить.
Когда срабатывает электромеханическое реле, в месте контакта происходит дребезг. Bounce создает временное окно, в котором цепь нагрузки колеблется между разомкнутым и замкнутым состоянием — условие, которое может потребоваться учитывать при расчете нагрузки.
Напряжение изоляции — еще одна область, в которой электромеханические реле ограничены.

(2) Твердотельное реле (статическое реле):

История реле: Статическое реле относится к реле нового поколения.Твердотельные статические реле были впервые представлены в 1960-х годах. Термин «статический» означает, что реле не имеет движущихся механических частей. По сравнению с электромеханическим реле твердостатическое реле имеет более длительный срок службы, пониженный уровень шума при работе и более высокую скорость реакции. Однако оно не такое надежное, как электромеханическое реле.
Статические реле были изготовлены как полупроводниковые устройства, в состав которых входят транзисторы, ИС, конденсаторы, небольшие микропроцессоры и т. Д.
Статические реле были разработаны для замены почти всех функций, которые ранее выполнялись электромеханическими реле.
Принципы измерения: Принцип работы твердостатических реле аналогичен принципу работы электромеханического реле, что означает, что твердостатические реле могут выполнять задачи, которые может выполнять электромеханическое реле.
Реле Solid Static используют аналоговые электронные устройства вместо магнитных катушек и механических компонентов для создания характеристик реле. измерение выполняется статическими цепями, состоящими из компараторов, датчиков уровня, фильтра и т. д., в то время как в обычном электромагнитном реле это выполняется путем сравнения рабочего крутящего момента (или силы) с ограничивающим моментом (или силой).Релейная величина, такая как напряжение / ток, выпрямляется и измеряется. Когда измеряемая величина достигает определенного четко определенного значения, срабатывает выходное устройство, и тем самым срабатывает цепь отключения автоматического выключателя.
В твердотельном реле входящие сигналы напряжения и тока контролируются аналоговыми схемами, а не записываются или не оцифровываются. Аналоговые значения сравниваются с настройками, сделанными пользователем с помощью потенциометров в реле и, в некоторых случаях, отводов на трансформаторах.
В некоторых твердотельных реле простой микропроцессор выполняет часть релейной логики, но логика фиксирована и проста. Например, через некоторое время сверхтоковые твердотельные реле входящий переменный ток сначала преобразуется в значение переменного тока небольшого сигнала, а затем переменный ток подается в выпрямитель и фильтр, который преобразует переменный ток в значение постоянного тока, пропорциональное форме волны переменного тока. . Операционный усилитель и компаратор используются для создания постоянного тока, который возрастает при достижении точки срабатывания. Затем относительно простой микропроцессор выполняет медленное аналого-цифровое преобразование сигнала постоянного тока, интегрирует результаты для создания отклика кривой тока в зависимости от времени и отключается, когда интеграция превышает заданное значение.Хотя это реле имеет микропроцессор, ему не хватает атрибутов цифрового / числового реле, и, следовательно, термин «микропроцессорное реле» не является ясным.
Функция реле: В ранних версиях использовались дискретные устройства, такие как транзисторы и диоды в сочетании с резисторами, конденсаторами, катушками индуктивности и т. Д., Но достижения в области электроники позволили использовать линейные и цифровые интегральные схемы в более поздних версиях для обработки сигналов и реализации. логических функций. Хотя базовые схемы могут быть общими для нескольких реле, упаковка по-прежнему ограничивалась одной функцией защиты на каждый блок, в то время как сложные функции требовали нескольких случаев аппаратного обеспечения, соединенного соответствующим образом.

Пользовательское программирование ограничивалось базовыми функциями настройки характеристических кривых реле. Таким образом, его можно рассматривать простым языком как аналоговую электронную замену электромеханических реле с некоторой дополнительной гибкостью в настройках и некоторой экономией места.
В некоторых случаях нагрузка на реле снижается, что снижает требования к выходу ТТ / ТН. в статическом реле нет якоря или другого движущегося элемента, и реакция создается электронными, магнитными или другими компонентами без механического движения.
Реле, использующее комбинацию статических и электромагнитных блоков, также называется статическим реле при условии, что статические блоки обеспечивают реакцию.
Дополнительные электромеханические релейные блоки могут использоваться в выходном каскаде в качестве вспомогательных реле. Защитная система состоит из статических реле и электромеханических вспомогательных реле.
Статическое реле работает лучше, чем электромагнитное реле, поскольку оно быстродействующее, а точность измерения лучше, чем у электромагнитного реле.
Ограничение статического реле — это ограниченная функция / возможности. В последнее десятилетие в этом реле были внедрены некоторые микропроцессоры для выполнения таких функций, как (i) функция отказа предохранителя (ii) функция самопроверки (iii) обнаружение мертвого полюса и iv) функции защиты с помощью оператора связи.
Работа реле: Основные компоненты статических реле показаны на рис. Выходные сигналы ТТ и ТН не подходят для статических компонентов, поэтому они снижаются до подходящего уровня вспомогательными ТТ и ТН.Затем вспомогательный выход ТТ подается на выпрямитель. Выпрямитель выпрямляет релейную величину, т. Е. Выходной сигнал ТТ, СТ или преобразователя

Выпрямленный выход подается на измерительный блок, состоящий из компараторов, датчиков уровня, фильтров, логических схем. Выход срабатывает, когда динамический вход (т. Е. Величина реле) достигает порогового значения. Этот выходной сигнал измерительного блока усиливается усилителем и подается на устройство выходного блока, которое обычно является электромагнитным.Выходной блок подает питание на катушку отключения только при срабатывании реле.

Преимущества твердотельного реле:

Статическая нагрузка реле меньше, чем у реле электромагнитного типа. Следовательно, ошибка меньше.
Малый вес
Требуется меньше места, что позволяет сэкономить место на панели.
Без дуги переключения
Отсутствие акустического шума.
Многофункциональная интеграция.
Быстрый ответ.
Длительный срок службы (высокая надежность): более 109 операций
Большой диапазон настройки по сравнению с электромеханическим реле
Более точное по сравнению с электромеханическим реле
Низкие электромагнитные помехи.
Меньше энергопотребление.
Ударопрочность и виброустойчивость
Отсутствие дребезга контакта
Совместимость с микропроцессором.
Изоляция напряжения
Нет движущихся частей: нет движущихся частей, которые могут изнашиваться, или искрящихся контактов, которые могут ухудшиться, что часто является основной причиной выхода из строя электромеханического реле.
Отсутствие дребезга или дуги механического контакта: работа твердотельного реле не зависит от механических сил или движущихся контактов, а работает электронно.Таким образом, синхронизация очень точна даже для токов, равных величине срабатывания срабатывания. Отсутствует механический дребезг контактов или искрение, а время сброса очень короткое.
Низкий уровень входного сигнала: идеально подходит для телекоммуникаций или производства микропроцессоров. Твердотельные реле быстро становятся лучшим выбором для многих приложений, особенно в области телекоммуникаций и микропроцессорного управления.
Вопросы стоимости: в прошлом существовал довольно большой разрыв между ценой электромеханического реле и ценой твердотельного реле.Благодаря постоянному совершенствованию производственных технологий, этот разрыв резко сократился, что сделало преимущества твердотельной технологии доступными для все большего числа инженеров-конструкторов.

Ограничения статических реле:

Требование вспомогательного напряжения для работы реле.
Статические реле чувствительны к скачкам напряжения, вызываемым срабатыванием выключателя и изолятора в первичной цепи ТТ и ТН.
Серьезное перенапряжение также вызывается разрывом цепи управления, контактов реле и т. Д.Такие короткие всплески напряжения могут повредить полупроводниковые компоненты, а также вызвать неправильную работу реле.
Температурная зависимость статических реле: Характеристики полупроводниковых устройств зависят от температуры окружающей среды.
Для защиты от электромагнитных помех и переходных коммутационных помех в энергосистеме требуется встроить в конструкцию реле сложные схемы изоляции и фильтрации.
Требуются высоконадежные цепи питания.
Влияние условий окружающей среды, таких как влажность, высокая температура окружающей среды, скопление пыли на печатной плате, приводящее к отслеживанию.
Отказ компонента.
Отсутствие данных о неисправностях.
Характерные изменения со временем.

(A) Цифровое реле:

История реле: Примерно в 1980-х годах на рынке появилось цифровое реле. По сравнению с твердотельным реле, цифровое реле использует преимущества разработки микропроцессоров и микроконтроллеров.Вместо использования аналоговых сигналов цифровое реле преобразует все измеренные аналоговые величины в цифровые сигналы.
Цифровые реле защиты — это революционный шаг в изменении технологии реле. В цифровых реле микропроцессоры и микроконтроллеры используются вместо аналоговых схем, используемых в статических реле для реализации функций реле. Цифровые реле защиты представлены в 1980 году. Однако в течение следующих пяти лет такая технология будет полностью заменена цифровыми реле.
К середине 1990-х твердотельное и электромеханическое реле в новой конструкции в основном было заменено цифровым реле. В приложениях распределения замена цифрового реле происходила немного медленнее. В то время как подавляющее большинство фидерных реле в новых приложениях сегодня являются цифровыми, твердотельные реле все еще находят применение там, где простота применения позволяет использовать более простые реле и позволяет избежать сложности цифровых реле
Принципы измерения: По сравнению со статическими реле в цифровых реле используется аналогово-цифровой преобразователь (аналого-цифровое преобразование) всех измеренных аналоговых величин и используется микропроцессор для реализации алгоритма защиты.Микропроцессор может использовать какой-либо метод подсчета или использовать дискретное преобразование Фурье (ДПФ) для реализации алгоритма.
Микропроцессоры, используемые в цифровом реле, имеют ограниченные возможности обработки и памяти по сравнению с теми, которые имеются в числовых реле.
Функция реле: Следовательно, функциональные возможности имеют тенденцию быть ограниченными и ограничиваются в основном самой функцией защиты. Обычно доступны дополнительные функциональные возможности по сравнению с электромеханическими или статическими реле, которые обычно принимают форму более широкого диапазона настроек и большей точности.Также может быть предоставлен канал связи с удаленным компьютером.

Ограниченная мощность микропроцессоров, используемых в цифровых реле, ограничивает количество выборок сигнала, которые могут быть измерены за цикл. Это, в свою очередь, ограничивает скорость работы реле в определенных приложениях. Следовательно, цифровое реле для конкретной функции защиты может иметь более продолжительное время работы, чем его эквивалент статического реле. Однако дополнительное время не имеет значения с точки зрения общего времени отключения и возможных последствий для стабильности энергосистемы.
Работа реле: Цифровое реле состоит из: (1) подсистемы аналогового ввода, (2) подсистемы цифрового ввода, (3) подсистемы цифрового вывода, (4) процессора вместе с ОЗУ (блокнот данных), основной памяти ( файл исторических данных) и источник питания

Цифровая ретрансляция включает цифровую обработку одного или нескольких аналоговых сигналов в три этапа: Преобразование аналогового сигнала в цифровую форму Обработка цифровой формы Логическое решение отключать или не отключать

Преимущества цифрового реле:

Высокий уровень интеграции функциональности.
Дополнительные функции мониторинга.
Функциональная гибкость.
Способен работать в широком диапазоне температур.
Они могут выполнять более сложные функции и, как правило, более точны.
Самоконтроль и самонастраиваемость.
Возможность связи с другим цифровым оборудованием (от груши к груши).
Менее чувствительны к температуре, старению
Экономичен, так как может производиться в объемах
Точнее.
Самолет для дистанционной ретрансляции возможен
Возможно хранение сигнала

Ограничения цифрового реле :

Короткий срок службы из-за постоянного развития новых технологий.
Устройства быстро устаревают.
Восприимчивость к переходным процессам в энергосистеме.
По мере того, как цифровые системы становятся все более сложными, для их эксплуатации требуется специально обученный персонал.
Правильное ведение настроек и данных мониторинга.

(B) Цифровое реле:

История реле: Первые устройства защиты на основе микропроцессоров были применены в 1985 году. Широкое признание клиентами цифровых технологий и опыт пользователей помогли в разработке цифровых реле второго поколения в 1990 году.
Обычные электромеханические и статические реле представляют собой реле с жесткой проводкой. Их разводка фиксированная, вручную можно изменить только их настройку.Цифровые реле — это программируемые реле. Характеристики и поведение реле можно программировать.
Цифровые реле первого поколения были в основном разработаны для соответствия характеристикам статической релейной защиты, тогда как современные цифровые устройства защиты способны обеспечить полную защиту с дополнительными функциями, такими как управление и мониторинг. Устройства цифровой защиты предлагают несколько преимуществ с точки зрения защиты, надежности, поиска и устранения неисправностей и информации о неисправностях.
Различие между цифровым и цифровым реле основывается на точных технических деталях и редко встречается в других областях, кроме защиты . Их можно рассматривать как естественное развитие цифровых реле в результате технологических достижений. Обычно они используют специализированный цифровой сигнальный процессор (DSP) в качестве вычислительного оборудования вместе с соответствующими программными инструментами.
Принципы измерения: Входные аналоговые сигналы преобразуются в цифровое представление и обрабатываются согласно соответствующему математическому алгоритму.Обработка выполняется с помощью специального микропроцессора, оптимизированного для приложений обработки сигналов, известного как процессор цифровых сигналов или сокращенно DSP. Для цифровой обработки сигналов в реальном времени требуется микропроцессор очень высокой мощности.
Принципы и методы измерения обычных реле (электромеханических и статических) меньше, чем у численных методов, которые могут различаться во многих аспектах, таких как тип используемого алгоритма защиты, выборка, обработка сигналов, выбор оборудования, программная дисциплина и т. Д.Это микропроцессорные реле, в отличие от других реле с электромеханическим управлением.
Функция реле: Современные устройства защиты энергосистем имеют встроенные функции. Многофункциональные устройства, такие как защита, управление, мониторинг и измерение, сегодня доступны в цифровых устройствах защиты энергосистемы. Кроме того, коммуникационные возможности этих устройств облегчают дистанционное управление, мониторинг и передачу данных.
Традиционно электромеханические и статические реле защиты предлагали однофункциональные, единичные характеристики, тогда как современная цифровая защита предлагает многофункциональные и множественные характеристики.
Принципы и методы измерения обычных реле (электромеханических и статических) меньше, чем у численных методов, которые могут различаться во многих аспектах, таких как тип используемого алгоритма защиты, выборка, обработка сигналов, выбор оборудования, программная дисциплина и т. Д.
Цифровые реле первого поколения были в основном разработаны для соответствия характеристикам статической релейной защиты, тогда как современные цифровые устройства защиты способны обеспечить полную защиту с дополнительными функциями, такими как управление и мониторинг.Устройства цифровой защиты предлагают несколько преимуществ с точки зрения защиты, надежности, поиска и устранения неисправностей и информации о неисправностях. Устройства цифровой защиты доступны для систем генерации, передачи и распределения

Цифровые реле представляют собой реле на базе микропроцессора и имеют функции записи параметров, используемых в качестве регистратора аварийных процессов, гибкость настройки и аварийных сигналов, и могут использоваться одно реле для всех типов защит одного оборудования, поэтому требуется меньшая площадь.Широкий диапазон настроек, более точный, низкая нагрузка, следовательно, требуется низкая ВА ТТ, что минимизирует стоимость. Цифровые реле принимают входные аналоговые величины и преобразуют их в числовые значения. Все функции ретрансляции выполняются на этих числовых значениях.
Следующие разделы охватывают аппаратное обеспечение реле, программное обеспечение реле, характеристики множественной защиты, характеристики адаптивной защиты, хранение данных, функции контрольно-измерительных приборов, функцию самопроверки, возможности связи, дополнительные функции, размер и экономическую эффективность.
Устройства цифровой защиты доступны для систем генерации, передачи и распределения. Современные устройства защиты энергосистем имеют встроенные функции. Многофункциональные функции, такие как защита, управление, мониторинг и измерение, доступны сегодня в цифровых устройствах защиты энергосистемы. Кроме того, коммуникационные возможности этих устройств облегчают дистанционное управление, мониторинг и передачу данных.
Эти реле обеспечивают высокую точность и удобство использования в сложных электронных изделиях.Комбинируя несколько функций в одном корпусе, цифровые реле также экономят капитальные затраты и затраты на обслуживание по сравнению с электромеханическими реле. Недостатки обычного электромеханического реле преодолеваются за счет использования микроконтроллера для реализации работы реле. Реле на базе микроконтроллера работают очень хорошо и их стоимость относительно невысока
Кроме того, коммуникационные возможности этих устройств облегчают дистанционное управление, мониторинг и передачу данных. Традиционно электромеханические и статические реле защиты предлагали однофункциональные одиночные характеристики, тогда как современные числовые реле предлагают многофункциональные и множественные характеристики.Некоторые защиты также предлагают адаптируемые характеристики, которые динамически изменяют характеристики защиты в различных условиях системы, контролируя входные параметры.
Работа реле: Токовый сигнал от трансформатора тока преобразуется в сигнал пропорционального напряжения с помощью преобразователя I в V.
Переменное напряжение, пропорциональное току нагрузки, преобразуется в постоянное с помощью прецизионного выпрямителя и подается на мультиплексор (MUX), который принимает более одного входа и дает один выход.
Микропроцессор отправляет командный сигнал на мультиплексор для включения желаемого канала для приема выпрямленного напряжения, пропорционального току в требуемой цепи.

Выход мультиплексора подается на аналого-цифровой преобразователь (АЦП) для получения сигнала в цифровой форме. Затем микропроцессор отправляет сигнал АЦП о начале преобразования (SOC), проверяет, завершено ли преобразование, и, получив сообщение об окончании преобразования (EOC) от АЦП, получает данные в цифровой форме.Затем микропроцессор сравнивает данные с полученным значением. Если входной сигнал больше значения срабатывания, микропроцессор посылает сигнал отключения на автоматический выключатель требуемой цепи.
В случае срабатывания реле мгновенной перегрузки по току нет преднамеренной задержки по времени, и автоматический выключатель срабатывает мгновенно. В случае нормального обратного, очень обратного, чрезвычайно обратного и длительного обратного реле максимального тока обратные характеристики тока и времени сохраняются в памяти микропроцессора в табличной форме, называемой справочной таблицей.

Преимущества цифровых реле:

Компактный размер: В электромеханическом реле используются механические устройства сравнения, что является основной причиной громоздких размеров реле. Он использует систему флагов для индикации того, сработало реле или нет. Пока цифровое реле имеет компактный размер и используйте индикацию на ЖК-дисплее для активации реле.
Цифровая защита может быть меньше по размеру и почти всегда требует меньше проводки панели, чем эквивалентные функции, реализованные с использованием аналоговой технологии.
Гибкость: Разнообразные функции защиты могут быть выполнены с помощью соответствующих модификаций программного обеспечения только с тем же аппаратным обеспечением или с небольшими модификациями аппаратного обеспечения.
Надежность: Значительное повышение надежности реле достигается за счет того, что использование меньшего количества компонентов приводит к меньшему количеству соединений и уменьшению количества отказов компонентов.
Многофункциональные возможности: Традиционные электромеханические и статические реле защиты имеют однофункциональные и одноразовые характеристики.Диапазон действия электромеханических реле узок по сравнению с цифровым реле.
Различные типы характеристик реле: Возможно обеспечить лучшее согласование характеристик защиты, так как эти характеристики хранятся в памяти микропроцессора.
Возможности цифровой связи: Реле на базе микропроцессора обеспечивает простой интерфейс с оборудованием цифровой связи. Волоконно-оптическая связь с подстанцией LAN
Модульная рама: Аппаратное обеспечение реле состоит из стандартных модулей, что упрощает обслуживание.
Низкая нагрузка: Реле на базе микропроцессора имеют минимальную нагрузку на измерительные трансформаторы.
Чувствительность: Большая чувствительность и высокий коэффициент захвата.
Скорость: С помощью статических реле можно получить время отключения ½ цикла или даже меньше.
Быстрый сброс: Сброс меньше.
История данных: Наличие данных о неисправностях и записи анормальных режимов. Помогает при анализе неисправностей путем регистрации деталей (1) характера неисправности, (2) величины уровня неисправности, (3) проблемы с выключателем, (4) C.T. saturation, (5) Продолжительность неисправности.
Автоматический сброс и самодиагностика: Электромеханическое реле не может определить, было ли достигнуто нормальное состояние после его активации, поэтому автоматический сброс невозможен и должен выполняться обслуживающим персоналом. в то время как в цифровом реле возможен автоматический сброс
Комбинируя несколько функций в одном корпусе, цифровые реле также экономят капитальные затраты и затраты на обслуживание по сравнению с электромеханическими реле
Отдельного подключения не требуется, напряжения и токи нулевой последовательности могут быть получены внутри процессора
Базовое оборудование используется для нескольких функций, поэтому стоимость отдельных функций защиты может быть значительно снижена.
Функция потери напряжения помогает заблокировать реле в случае кратковременной / постоянной потери напряжения.

Ограничения Цифровое реле:

Цифровое реле предлагает больше функций и большую точность. К сожалению, это не обязательно означает лучшую защиту.
позволяет быстрее принимать решения. Однако в реальном мире более быстрая защита сама по себе не имеет значения, потому что автоматические выключатели по-прежнему должны прерываться по направлению защитного оборудования, а возможность более быстрого прерывания автоматических выключателей очень ограничена.
часто полагается на стороннее программное обеспечение, подвергая систему потенциальному риску взлома.
иногда подвергается воздействию внешних переходных помех, которые не влияют на обычные технологии.
Цифровая релейная защита выполняет общие функции. Это означает, что существуют общие режимы отказа, которые могут повлиять на несколько элементов защиты. Например, отказ источника питания или процессора входных сигналов может вывести из строя все защитное устройство, которое обеспечивает множество различных функций защиты.Этой проблеме уделялось много внимания при разработке, и опыт в целом подтвердил мнение, что оборудование имеет очень высокую надежность после того, как оно прошло стадию детской смертности. Но остается кое-что знать.
Многофункциональное цифровое реле может обеспечивать трехфазную, заземляющую и направленную или ненаправленную защиту от перегрузки по току с четырехкратным повторным включением, защиту прямого или обратного тока, отказ выключателя, защиту от повышения / понижения частоты и защиты от повышенного / пониженного напряжения, синхронизацию проверка, контроль и управление выключателем. Потребуется 10–11 однофункциональных твердотельных или электромеханических реле, по крайней мере, в 5–6 раз дороже.Кроме того, числовые реле имеют возможности обмена данными, запись последовательности событий, сообщение о неисправностях, частоту изменения скорости и функции измерения — все в единой системе.

Сравнение реле разных типов:

Характеристика	Электромеханическое реле	Статическое реле	Цифровое реле	Цифровое реле
Технологический стандарт	Реле 1-го поколения.	Реле 2-го поколения.	Реле нынешнего поколения.	Реле нынешнего поколения.
Принцип работы	Они используют принцип электромагнитного поля.	В этих реле использованы транзисторы и микросхемы r	Они используют микропроцессор. В встроенном ПО с предопределенными значениями	Они используют микропроцессор. В встроенном ПО с предопределенными значениями
Измерительные элементы / Оборудование	Индукционный диск, электромагниты, индукционная чашка, балансир	R, L, C, Транзисторы, Аналоговые ИС, компараторы	Микропроцессоры, цифровые ИС, процессоры цифровых сигналов	Микропроцессоры, цифровые ИС, процессоры DigitalSignal
Метод измерения	Электрический Qtys, преобразованный в механическую силу, крутящий момент	Определение уровня, сравнение с опорным значением в аналоговом компараторе	Аналого-цифровое преобразование, методы численного алгоритма	Аналого-цифровое преобразование, методы численного алгоритма
Окружающая среда	Зависит от силы тяжести, значение также изменяется в окружающих магнитных полях.	Это значение может также меняться в зависимости от температуры.
Размер реле	Громоздкий	Маленький	Маленький	Компактный
Скорость ответа	Медленная	Быстро	Быстро	Очень быстро
Функция синхронизации	Часы механические, приборная панель	Статические таймеры	Счетчик	Счетчик
Время точности	Темп.Иждивенец	Темп. Иждивенец	Конюшня	Конюшня
Надежность	Высокая	Низкий	Высокая	Высокая
Устойчивость к вибрации	№	Есть	Есть	Есть
Характеристики	Limited	широкий	широкий	широкий
Требование о выдаче	Обязательно	Обязательно	Не требуется	Не требуется
Нагрузка CT	Высокая	Низкий	Низкий	Низкий
Нагрузка CT	от 8 до 10 ВА	1 ВА	<0.5 ВА	<0,5 ВА
Время возврата	Очень высокий	Меньше	Меньше	Меньше
Вспомогательное питание	Обязательно	Обязательно	Обязательно	Обязательно
Диапазон настроек	Limited	широкий	широкий	широкий
Напряжение изоляции	Низкий	Высокая	Высокая	Высокая
Функция	Одиночная функция	Одиночная функция	Многофункциональный	Одиночная функция
Техническое обслуживание	Часто	Часто	Низкий	Очень низкий
Сопротивление	100 милл Ом	10 Ом	10 Ом	10 Ом
Выходная емкость	<1 Пико Фарад	> 20 пикофарадов	> 20 пикофарадов	> 20 пикофарадов
Ухудшение в результате эксплуатации	Есть	№	№	№
Программирование реле	№	Частично	Программируемый	Программируемый
Совместимость со SCADA	№	№	Возможно	Есть
Индикация рабочего значения	Невозможно	Возможно	Возможно	Возможно
Визуальная индикация	Флаги, мишени	Светодиоды	светодиоды, LCD	светодиоды, LCD
Самоконтроль	№	Есть	Есть	Есть
Настройка параметров	Настройка штекера, настройка шкалы	Дисковый переключатель, двухрядные переключатели	Клавиатура для числовых значений, через компьютер	Клавиатура для числовых значений, через компьютер
Запись нарушений в работе	Невозможно	Невозможно	возможно	возможно

Номенклатура реле согласно ANSI:

№	Тип реле
2	Реле задержки времени
3	3 Реле проверки или блокировки
21	21 Дистанционное реле
25	Проверить реле синхронизации
27	Реле минимального напряжения
30	Реле оповещения
32	Реле мощности (обратной мощности)
37	Реле малой прямой мощности
40	Сбой поля (потеря возбуждения)
46	Реле обратной последовательности фаз
49	Термореле машины или трансформатора
50	Реле мгновенного перегрузки по току
51	А.C. IDMT Реле максимального тока
52	Автоматический выключатель
52a	Автоматический выключатель Вспомогательный выключатель «Нормально открытый» («контакт»)
52b	Автоматический выключатель Вспомогательный выключатель «Нормально замкнутый» («b’контакт»)
55	Реле коэффициента мощности
56	Реле полевого применения
59	Реле максимального напряжения
64	Реле замыкания на землю
67	Реле направления
68	Реле блокировки
74	Реле аварийной сигнализации
76	Д.C Реле максимального тока
78	Реле измерения фазового угла или шагового реле
79	Реле АПВ переменного тока
80	Контроль потери питания постоянного тока
81	Реле частоты
81 U	Реле минимальной частоты
81 O	Реле максимальной частоты
83	Реле автоматического селективного управления или переключения
85	Реле приема несущего или контрольного провода
86	Реле отключения
87	Дифференциальное реле
87G	Дифференциальное реле генератора
87G	T Реле общего дифференциала
87U	Дифференциальное реле УАТ
87NT	Реле ограничения замыкания на землю
95	Реле контроля цепи отключения
99	Реле максимального потока
186A	Реле блокировки автоматического повторного включения
186B	Реле блокировки автоматического повторного включения

Реле для защиты линий передачи и распределения:

№	Линия	Защита
1	ЛЭП 400 кВ	Main-I: Схема без переключения или числовая дистанционная схема
1	ЛЭП 400 кВ	Main-II: Схема без переключения или числовая дистанционная схема
2	ЛЭП 220 кВ	Main-I: дистанционная схема без переключения (питание от шинных СТ)
2	ЛЭП 220 кВ	Main-II: Схема коммутируемого расстояния (питание от линейных вариаторов) с возможностью переключения с шинного PT на линейный вариатор и наоборот
3	ЛЭП 132 кВ	Основная защита: Схема коммутируемой дистанции (питание от шины PT).
3	ЛЭП 132 кВ	Резервная защита: 3 № направленных реле IDMT O / L и 1 № Направленное реле IDMT E / L.
4	Линии 33 кВ	Ненаправленное реле IDMT 3 реле перегрузки по току и 1 реле защиты от замыкания на землю
5	11кВ линия	Ненаправленное реле IDMT 2 реле перегрузки по току и 1 реле защиты от замыкания на землю

Артикул:

Справочник по распределительному устройству –Bhel
Цифровые / числовые реле -T.С.М. Rao

Нравится:

Нравится Загрузка …

Связанные

% PDF-1.4 % 2868 0 объект> endobj xref 2868 393 0000000016 00000 н. 0000022549 00000 п. 0000022740 00000 п. 0000022785 00000 п. 0000023147 00000 п. 0000023176 00000 п. 0000023287 00000 п. 0000023454 00000 п. 0000023479 00000 п. 0000232538 00000 н. 0000232612 00000 н. 0000232694 00000 п. 0000232809 00000 н. 0000232881 00000 н. 0000232926 00000 н. 0000232998 00000 н. 0000233139 00000 п. 0000233211 00000 н. 0000233256 00000 н. 0000233328 00000 н. 0000233489 00000 н. 0000233534 00000 п. 0000233663 00000 п. 0000233708 00000 п. 0000233828 00000 н. 0000233873 00000 н. 0000234046 00000 н. 0000234209 00000 н. 0000234254 00000 н. 0000234418 00000 п. 0000234608 00000 н. 0000234750 00000 н. 0000234794 00000 п. 0000234967 00000 н. 0000235130 00000 н. 0000235288 00000 п. 0000235332 00000 н. 0000235509 00000 н. 0000235707 00000 н. 0000235885 00000 н. 0000235928 00000 н. 0000236099 00000 н. 0000236200 00000 н. 0000236243 00000 н. 0000236335 00000 п. 0000236378 00000 п. 0000236471 00000 н. 0000236514 00000 н. 0000236613 00000 н. 0000236656 00000 п. 0000236775 00000 н. 0000236817 00000 н. 0000236902 00000 н. 0000236946 00000 н. 0000237041 00000 н. 0000237261 00000 н. 0000237380 00000 н. 0000237424 00000 н. 0000237507 00000 н. 0000237551 00000 н. 0000237718 00000 п. 0000237762 00000 н. 0000237893 00000 н. 0000237937 00000 п. 0000238069 00000 н. 0000238113 00000 п. 0000238251 00000 н. 0000238295 00000 н. 0000238441 00000 н. 0000238485 00000 н. 0000238585 00000 н. 0000238629 00000 н. 0000238750 00000 н. 0000238794 00000 н. 0000238904 00000 н. 0000238948 00000 н. 0000239052 00000 н. 0000239096 00000 н. 0000239251 00000 н. 0000239295 00000 н. 0000239430 00000 н. 0000239474 00000 н. 0000239518 00000 п. 0000239562 00000 н. 0000239678 00000 н. 0000239722 00000 н. 0000239832 00000 н. 0000239876 00000 н. 0000239979 00000 п. 0000240023 00000 н. 0000240124 00000 н. 0000240168 00000 н. 0000240268 00000 н. 0000240312 00000 н. 0000240411 00000 н. 0000240455 00000 н. 0000240570 00000 п. 0000240614 00000 п. 0000240716 00000 н. 0000240760 00000 н. 0000240882 00000 н. 0000240926 00000 н. 0000241029 00000 н. 0000241073 00000 н. 0000241187 00000 н. 0000241231 00000 н. 0000241348 00000 н. 0000241392 00000 н. 0000241436 00000 н. 0000241534 00000 н. 0000241577 00000 н. 0000241664 00000 н. 0000241708 00000 н. 0000241802 00000 н. 0000241846 00000 н. 0000241962 00000 н. 0000242006 00000 н. 0000242103 00000 н. 0000242147 00000 н. 0000242272 00000 н. 0000242316 00000 н. 0000242435 00000 н. 0000242479 00000 н. 0000242661 00000 н. 0000242705 00000 н. 0000242815 00000 н. 0000242859 00000 н. 0000243006 00000 п. 0000243050 00000 н. 0000243199 00000 н. 0000243243 00000 н. 0000243380 00000 н. 0000243424 00000 н. 0000243581 00000 н. 0000243625 00000 н. 0000243770 00000 н. 0000243814 00000 н. 0000243947 00000 н. 0000243991 00000 н. 0000244188 00000 п. 0000244232 00000 н. 0000244355 00000 н. 0000244399 00000 н. 0000244443 00000 н. 0000244524 00000 н. 0000244568 00000 н. 0000244655 00000 н. 0000244825 00000 н. 0000244913 00000 н. 0000244957 00000 н. 0000245058 00000 н. 0000245237 00000 н. 0000245347 00000 н. 0000245391 00000 н. 0000245499 00000 н. 0000245543 00000 н. 0000245651 00000 н. 0000245695 00000 п. 0000245796 00000 н. 0000245840 00000 н. 0000245934 00000 н. 0000245978 00000 н. 0000246077 00000 н. 0000246121 00000 н. 0000246230 00000 н. 0000246274 00000 н. 0000246391 00000 н. 0000246435 00000 н. 0000246479 00000 н. 0000246523 00000 н. 0000246648 00000 н. 0000246692 00000 н. 0000246797 00000 н. 0000246841 00000 н. 0000246963 00000 н. 0000247007 00000 н. 0000247132 00000 н. 0000247176 00000 н. 0000247273 00000 н. 0000247317 00000 н. 0000247445 00000 н. 0000247489 00000 н. 0000247609 00000 н. 0000247653 00000 н. 0000247756 00000 н. 0000247800 00000 н. 0000247844 00000 н. 0000247888 00000 н. 0000248007 00000 н. 0000248051 00000 н. 0000248157 00000 н. 0000248201 00000 н. 0000248245 00000 н. 0000248321 00000 н. 0000248365 00000 н. 0000248462 00000 н. 0000248506 00000 н. 0000248610 00000 н. 0000248654 00000 н. 0000248754 00000 н. 0000248798 00000 н. 0000248911 00000 н. 0000248955 00000 н. 0000249060 00000 н. 0000249104 00000 н. 0000249148 00000 н. 0000249271 00000 н. 0000249315 00000 н. 0000249413 00000 н. 0000249590 00000 н. 0000249717 00000 н. 0000249761 00000 н. 0000249849 00000 н. 0000250033 00000 н. 0000250130 00000 н. 0000250174 00000 н. 0000250265 00000 н. 0000250425 00000 н. 0000250526 00000 н. 0000250570 00000 н. 0000250684 00000 н. 0000250728 00000 н. 0000250772 00000 н. 0000250816 00000 н. 0000250923 00000 н. 0000250967 00000 н. 0000251064 00000 н. 0000251108 00000 н. 0000251217 00000 н. 0000251261 00000 н. 0000251369 00000 н. 0000251413 00000 н. 0000251519 00000 н. 0000251563 00000 н. 0000251667 00000 н. 0000251711 00000 н. 0000251755 00000 н. 0000251799 00000 н. 0000251910 00000 н. 0000251954 00000 н. 0000252067 00000 н. 0000252111 00000 п. 0000252155 00000 н. 0000252200 00000 н. 0000252326 00000 н. 0000252371 00000 н. 0000252493 00000 н. 0000252537 00000 н. 0000252581 00000 н. 0000252703 00000 н. 0000252747 00000 н. 0000252838 00000 н. 0000252882 00000 н. 0000252926 00000 н. 0000253023 00000 н. 0000253068 00000 н. 0000253163 00000 н. 0000253208 00000 н. 0000253320 00000 н. 0000253365 00000 н. 0000253483 00000 н. 0000253528 00000 н. 0000253644 00000 н. 0000253689 00000 н. 0000253819 00000 н. 0000253864 00000 н. 0000253974 00000 н. 0000254019 00000 н. 0000254119 00000 н. 0000254164 00000 н. 0000254300 00000 н. 0000254345 00000 н. 0000254447 00000 н. 0000254492 00000 н. 0000254595 00000 н. 0000254640 00000 н. 0000254751 00000 н. 0000254796 00000 н. 0000254925 00000 н. 0000254970 00000 н. 0000255096 00000 н. 0000255141 00000 н. 0000255260 00000 н. 0000255305 00000 н. 0000255407 00000 н. 0000255452 00000 н. 0000255588 00000 н. 0000255633 00000 н. 0000255747 00000 н. 0000255792 00000 н. 0000255905 00000 н. 0000255950 00000 н. 0000255995 00000 н. 0000256098 00000 н. 0000256143 00000 н. 0000256238 00000 п. 0000256283 00000 н. 0000256417 00000 н. 0000256462 00000 н. 0000256563 00000 н. 0000256608 00000 н. 0000256722 00000 н. 0000256767 00000 н. 0000256882 00000 н. 0000256927 00000 н. 0000257068 00000 н. 0000257113 00000 н. 0000257246 00000 н. 0000257291 00000 н. 0000257414 00000 н. 0000257459 00000 н. 0000257504 00000 н. 0000257549 00000 н. 0000257635 00000 н. 0000257680 00000 н. 0000257766 00000 н. 0000257811 00000 н. 0000257897 00000 н. 0000257942 00000 н. 0000258028 00000 н. 0000258073 00000 н. 0000258159 00000 н. 0000258204 00000 н. 0000258290 00000 н. 0000258335 00000 н. 0000258421 00000 н. 0000258466 00000 н. 0000258552 00000 н. 0000258597 00000 н. 0000258683 00000 н. 0000258728 00000 н. 0000258814 00000 н. 0000258859 00000 н. 0000258945 00000 н. 0000258990 00000 н. 0000259076 00000 н. 0000259121 00000 н. 0000259207 00000 н. 0000259252 00000 н. 0000259338 00000 н. 0000259383 00000 п. 0000259469 00000 н. 0000259514 00000 н. 0000259600 00000 н. 0000259645 00000 н. 0000259731 00000 н. 0000259776 00000 н. 0000259862 00000 н. 0000259907 00000 н. 0000259952 00000 н. 0000259997 00000 н. 0000260083 00000 н. 0000260128 00000 н. 0000260214 00000 н. 0000260259 00000 н. 0000260345 00000 п. 0000260390 00000 н. 0000260476 00000 н. 0000260521 00000 н. 0000260607 00000 н. 0000260652 00000 н. 0000260738 00000 н. 0000260783 00000 н. 0000260869 00000 н. 0000260914 00000 н. 0000261000 00000 н. 0000261045 00000 н. 0000261131 00000 н. 0000261176 00000 н. 0000261262 00000 н. 0000261307 00000 н. 0000261393 00000 н. 0000261438 00000 н. 0000261524 00000 н. 0000261569 00000 н. 0000261655 00000 н. 0000261700 00000 н. 0000261786 00000 н. 0000261831 00000 н. 0000261917 00000 н. 0000261962 00000 н. 0000262048 00000 н. 0000262093 00000 н. 0000262179 00000 н. 0000262224 00000 н. 0000262310 00000 н. 0000262355 00000 н. 0000262441 00000 н. 0000262486 00000 н. 0000262572 00000 н. 0000262617 00000 н. 0000262662 00000 н. 0000008156 00000 п. трейлер ] >> startxref 0 %% EOF 3260 0 obj> поток x} {XW & JK5 @ PZ; @X \ D6jXcw @ TtQA ^ mkvv6mu? vkm {fL2 ~ = y9y = g
