Что такое реле заднего хода. Как работает реле заднего хода в автомобиле. Для чего нужно реле заднего хода. Где находится реле заднего хода в разных моделях авто. Как проверить и заменить реле заднего хода.
Что такое реле заднего хода и для чего оно нужно

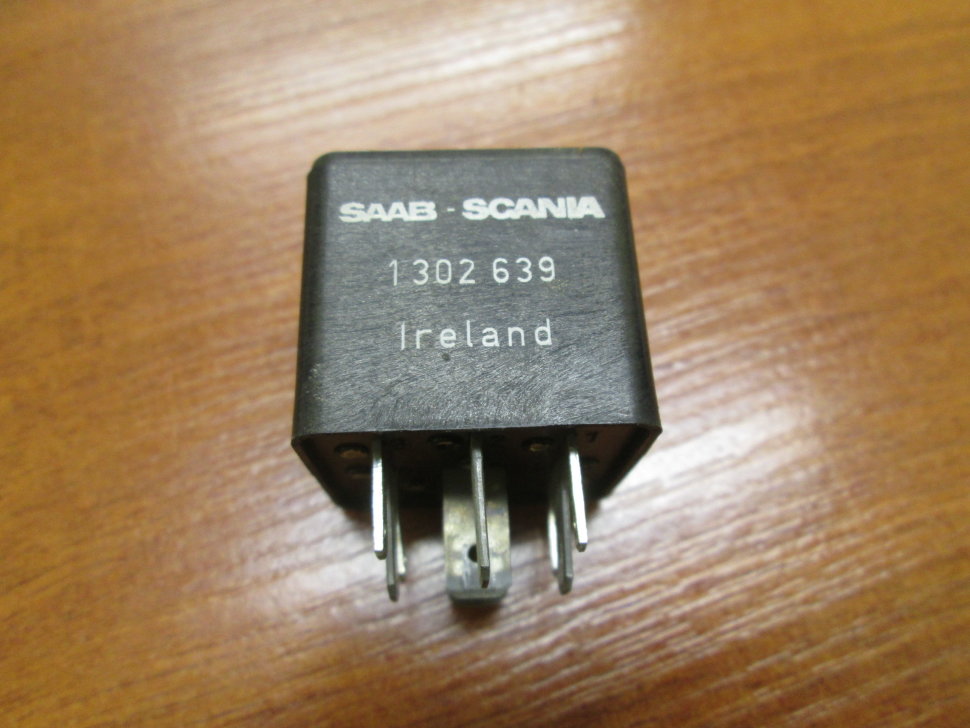

Реле заднего хода — это электромеханическое устройство в автомобиле, которое включает фонари заднего хода при переключении коробки передач в положение «задний ход». Основные функции реле заднего хода:
- Автоматическое включение фонарей заднего хода при движении задним ходом
- Подача звукового сигнала при движении задним ходом (на некоторых моделях)
- Активация камеры заднего вида (на современных автомобилях)
Благодаря реле заднего хода водитель и окружающие получают визуальное и звуковое оповещение о движении автомобиля задним ходом, что повышает безопасность маневрирования.
Принцип работы реле заднего хода
Как работает реле заднего хода в автомобиле? Принцип действия следующий:
- При переключении КПП в положение заднего хода замыкается контакт выключателя заднего хода
- На обмотку реле подается напряжение от аккумулятора
- Сердечник реле намагничивается и притягивает якорь
- Замыкаются силовые контакты реле
- Через замкнутые контакты подается питание на лампы заднего хода
Таким образом, реле заднего хода работает как управляемый выключатель, коммутирующий силовую цепь ламп заднего хода по сигналу от выключателя на КПП.
Где находится реле заднего хода в разных моделях автомобилей
Расположение реле заднего хода зависит от марки и модели автомобиля. Наиболее распространенные места установки:
- В монтажном блоке под капотом
- В блоке предохранителей в салоне
- На коробке передач (для механических КПП)
- Возле селектора АКПП (для автоматических коробок)
Например, на ВАЗ 2110 реле заднего хода находится в монтажном блоке под капотом. На Hyundai Solaris — в блоке предохранителей в салоне. На Ford Focus — на корпусе механической КПП.
Признаки неисправности реле заднего хода
О выходе из строя реле заднего хода могут свидетельствовать следующие симптомы:
- Не включаются фонари заднего хода при движении назад
- Фонари заднего хода горят постоянно, даже на передней передаче
- Отсутствует звуковой сигнал заднего хода (если предусмотрен)
- Не работает камера заднего вида при включении задней передачи
При появлении таких признаков необходимо проверить исправность реле заднего хода и при необходимости заменить его.
Как проверить работоспособность реле заднего хода
Чтобы убедиться в исправности реле заднего хода, можно выполнить следующие проверки:
- Визуальный осмотр реле на наличие повреждений
- Проверка целостности обмотки реле мультиметром
- Проверка замыкания контактов реле при подаче напряжения
- Замена подозрительного реле на заведомо исправное
Если при замене на новое реле работа фонарей заднего хода восстанавливается, значит, причина была в неисправном реле. В противном случае нужно искать проблему в других элементах цепи.
Замена реле заднего хода своими руками
В большинстве случаев замену реле заднего хода можно выполнить самостоятельно. Порядок действий следующий:
- Найти расположение реле заднего хода согласно схеме автомобиля
- Обесточить электрическую цепь, отключив аккумулятор
- Извлечь старое реле из разъема
- Установить новое реле в разъем до щелчка
- Подключить аккумулятор и проверить работу фонарей заднего хода
При самостоятельной замене важно приобрести реле с аналогичными характеристиками и правильно его установить, соблюдая полярность подключения.

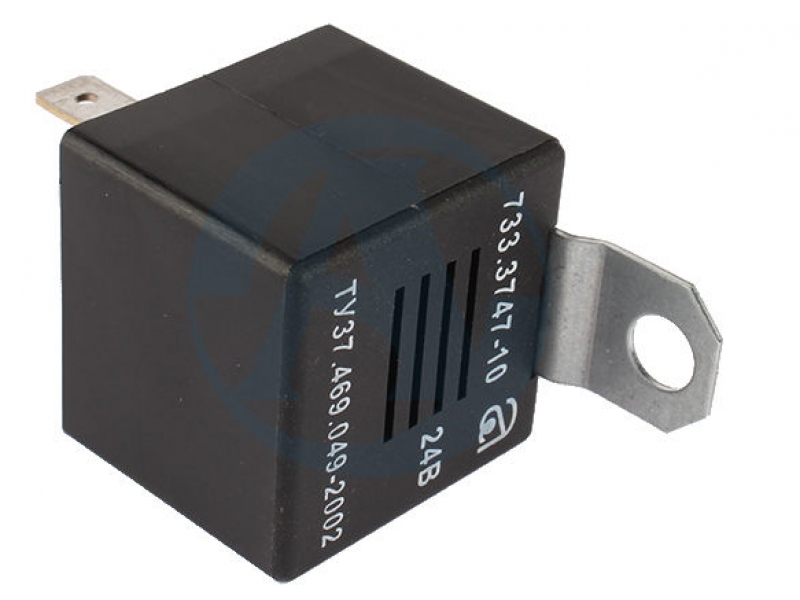

Выбор нового реле заднего хода
При покупке нового реле заднего хода следует обратить внимание на следующие параметры:
- Номинальное напряжение (12В или 24В)
- Максимальный коммутируемый ток
- Количество и тип контактов
- Габаритные размеры и тип крепления
- Совместимость с конкретной моделью автомобиля
Рекомендуется использовать оригинальные запчасти или качественные аналоги от проверенных производителей автокомпонентов.
Возможные причины выхода из строя реле заднего хода
Основные факторы, приводящие к поломке реле заднего хода:
- Естественный износ контактов реле
- Окисление контактов из-за попадания влаги
- Перегрев при коротком замыкании в цепи
- Механические повреждения при неаккуратном обращении
- Выход из строя обмотки реле
Своевременная диагностика и замена неисправного реле заднего хода поможет избежать проблем с работой световой сигнализации автомобиля при движении задним ходом.
