Релейной. Релейная защита и автоматика: назначение, принципы работы и основные виды

Что такое релейная защита и автоматика. Для чего она нужна в энергосистемах. Какие бывают виды релейной защиты. Как работают основные типы релейных защит. Какие требования предъявляются к устройствам РЗА.

Что такое релейная защита и автоматика

Релейная защита и автоматика (РЗА) — это комплекс устройств, предназначенных для быстрого автоматического выявления и отключения поврежденных элементов электроэнергетической системы в аварийных ситуациях, а также для выполнения автоматических операций, необходимых для обеспечения нормальной работы энергосистемы.

Основные функции РЗА:

• Обнаружение аварийных режимов и повреждений электрооборудования
• Отключение поврежденных участков
• Сигнализация о нарушениях нормального режима работы
• Автоматическое повторное включение отключенных линий
• Автоматический ввод резервного питания
• Регулирование напряжения и частоты в энергосистеме

Назначение и необходимость релейной защиты

Зачем нужна релейная защита в электроэнергетике? Основное назначение РЗА — обеспечение надежности работы энергосистемы и предотвращение развития аварий. Необходимость применения релейной защиты обусловлена следующими факторами:

• Высокая вероятность возникновения повреждений и ненормальных режимов работы в сложных энергосистемах
• Огромная мощность современных энергосистем, делающая последствия аварий крайне тяжелыми
• Необходимость быстрого отключения поврежденных участков для предотвращения развития аварии
• Сложность и невозможность ручного управления режимами энергосистем

Таким образом, релейная защита служит основным средством обеспечения безопасной и устойчивой работы электроэнергетических систем.

Основные принципы действия релейной защиты

Как работает релейная защита? В основе действия устройств РЗА лежат следующие принципы:

1. Непрерывный контроль режима работы защищаемого объекта
2. Измерение электрических величин (ток, напряжение, мощность и др.)
3. Сравнение измеренных величин с заданными уставками
4. Фиксация отклонений от нормального режима
5. Формирование команд на отключение при выявлении аварийных ситуаций

При этом релейная защита должна срабатывать только при действительно аварийных режимах, правильно выявляя поврежденные элементы.

Виды релейной защиты

Какие бывают виды релейных защит? Основные типы РЗА, применяемые в энергосистемах:

• Токовые защиты (максимальная токовая защита, токовая отсечка)
• Дистанционные защиты
• Дифференциальные защиты
• Направленные защиты
• Газовые защиты трансформаторов
• Защиты от замыканий на землю
• Защиты от повышения/понижения напряжения и частоты

Выбор конкретных видов защит зависит от типа защищаемого оборудования, его мощности, напряжения и других факторов.

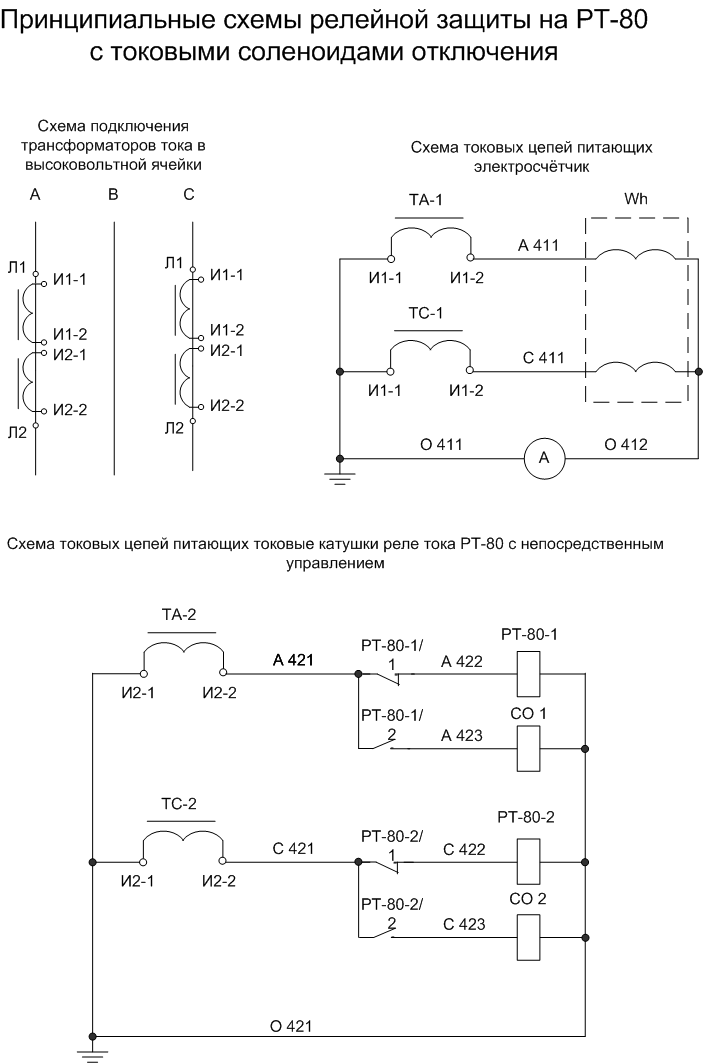

Токовые защиты: принцип действия и применение

Токовые защиты являются одним из самых распространенных видов РЗА. Как работает токовая защита?

Принцип действия токовых защит основан на контроле величины тока в защищаемом элементе. При превышении током заданной уставки защита срабатывает и отключает поврежденный участок.

Основные виды токовых защит:

• Максимальная токовая защита (МТЗ) — реагирует на увеличение тока сверх заданного значения
• Токовая отсечка — мгновенно срабатывает при больших токах короткого замыкания
• Дифференциальная токовая защита — сравнивает токи по концам защищаемого участка

Токовые защиты применяются для защиты линий электропередачи, трансформаторов, электродвигателей и другого оборудования.

Дистанционная защита: особенности и области применения

Дистанционная защита — это вид релейной защиты, реагирующий на изменение сопротивления защищаемого участка при коротких замыканиях. Как работает дистанционная защита?

Принцип действия основан на измерении отношения напряжения к току в месте установки защиты. При коротком замыкании это отношение (полное сопротивление) резко уменьшается.

Особенности дистанционной защиты:

• Селективное отключение коротких замыканий на линиях электропередачи
• Возможность определения места повреждения
• Направленность действия
• Высокая чувствительность

Дистанционная защита широко применяется на линиях электропередачи напряжением 110 кВ и выше.

Дифференциальная защита: принцип работы и применение

Дифференциальная защита основана на сравнении токов по концам защищаемого элемента. Как работает дифференциальная защита?

Принцип действия:

1. Измеряются токи на входе и выходе защищаемого объекта
2. В нормальном режиме эти токи равны
3. При повреждении внутри объекта появляется разность токов — дифференциальный ток
4. При превышении дифференциальным током уставки защита срабатывает

Дифференциальная защита применяется для защиты:

• Генераторов
• Трансформаторов
• Шин подстанций
• Линий электропередачи

Преимущества — высокое быстродействие и абсолютная селективность.

Требования к устройствам РЗА

Какие требования предъявляются к релейной защите и автоматике? Основные требования к устройствам РЗА:

• Селективность — отключение только поврежденного участка
• Быстродействие — минимальное время срабатывания
• Чувствительность — выявление даже слабовыраженных аварийных режимов
• Надежность — безотказная работа в течение всего срока службы
• Резервирование — дублирование защит для повышения надежности

Соблюдение этих требований обеспечивает эффективную работу релейной защиты и автоматики в энергосистемах.

релейный — Викисловарь

Морфологические и синтаксические свойства

падеж		ед. ч.			мн. ч.
		муж. р.	ср. р.	жен. р.
Им.		реле́йный	реле́йное	реле́йная	реле́йные
Рд.		реле́йного	реле́йного	реле́йной	реле́йных
Дт.		реле́йному	реле́йному	реле́йной	реле́йным
Вн.	одуш.	реле́йного	реле́йное	реле́йную	реле́йных
	неод.	реле́йный			реле́йные
Тв.		реле́йным	реле́йным	реле́йной реле́йною	реле́йными
Пр.		реле́йном	реле́йном	реле́йной	реле́йных
Кратк. форма		реле́ен	реле́йно	реле́йна	реле́йны

ре-ле́й-ный

Прилагательное, тип склонения по классификации А.  Зализняка — 1*a.

Корень: -реле-; интерфикс: -й-; суффикс: -н; окончание: -ый ^{[Тихонов, 1996]}.

Произношение

• МФА: [rɛˈlʲeɪ̯nɨɪ̯]

Семантические свойства

Значение

1. связанный, соотносящийся по значению с существительным реле ◆ Отсутствует пример употребления (см. рекомендации).

Синонимы

Антонимы

Гиперонимы

Гипонимы

Родственные слова

Ближайшее родство
существительные: реле

Этимология

Происходит от ??

Фразеологизмы и устойчивые сочетания

Перевод

Список переводов

Библиография

Релейная защита: определение, функции и принципы работы

Определение понятия Релейная защита

Релейная защита (РЗ) — это важнейший вид электрической автоматики, которая необходима для обеспечения бесперебойной работы энергосистемы, предотвращении повреждения силового оборудования, либо минимизации последствий при повреждениях. РЗ представляет собой комплекс автоматических устройств, которые при аварийной ситуации выявляют неисправный участок и отключают данный элемент от энергосистемы.

Во время работы РЗ постоянно контролирует защищаемые элементы, чтобы своевременно зафиксировать возникшее повреждение (или отклонение в работе энергосистемы) и должным образом отреагировать на случившееся.

При аварийных ситуациях релейная защита должна выявить и выделить неисправный участок, воздействуя на силовые коммутационные аппараты, предназначенные для размыкания токов повреждения (короткого замыкания, замыкания на землю и т.д.).

Релейная защита сопряжена с иными видами электрической автоматики, которые позволяют сохранять бесперебойную работы энергосистемы и электроснабжения потребителей.

На данный момент отрасль релейной защиты активно развивается и расширяется, уже сейчас используется микропроцессорная аппаратура и компьютерные программы не только для защиты, но и для комплексного управления оборудованием и системой в целом.

Функции релейной защиты

Главной задачей устройств РЗ является выявление ненормальных и аварийных режимов работы первичного (силового) оборудования, а именно фиксация следующих видов повреждений:

• перегрузка электрооборудования;
• двух и трех-фазных короткие замыкания;
• замыкания на землю, включая двух и трех-фазные;
• внутренние повреждения в обмотках двигателей, генераторов и трансформаторов;
• защита от затянувшегося пуска;
• асинхронный режим работы синхронных двигателей.

Принципы построения релейной защиты

Существует несколько видов реле, каждый из которых соответствует характеристикам электроэнергии (в данном случае – реле тока, напряжения, частоты, мощности и т.д.). Такая система отслеживает несколько показателей, выполняя непрерывное сравнение величин с ранее определенными диапазонами, которые называются уставки.

В том случае, когда контролируемая величина превышает установленную норму, соответствующее реле срабатывает: тем самым осуществляя коммутацию цепи путем переключения контактов. В первую очередь, такие действия касаются подключенной логической части цепи. В соответствии с выполняемыми задачами эта логика настраивается на определенный алгоритм действий, оказывающих влияние на коммутационную аппаратуру. Возникшая неисправность окончательно ликвидируется силовым выключателем, прерывающим питание аварийной схемы. В любой релейной защите и автоматике настройка измерительного органа выполняется с учетом определенной уставки, разграничивающей зону охвата и срабатывания защитных устройств. Сюда может входить только один участков или сразу несколько, состоящих из основного и резервных.

Реакция защиты может проявляться на все повреждения, которые могут возникнуть в защищаемой зоне или только на отдельно взятые отклонения от нормального режима работы.

В связи с этим, защищаемый участок оснащен не одной защитой, а сразу несколькими, дополняющими и резервирующими друг друга. Основные защиты должны воздействовать на все неисправности, возникающие в рабочей зоне или охватывать их значительную часть. Они обеспечивают полную защиту всего участка, находящегося под контролем и должны очень быстро срабатывать при возникновении неисправностей. Все остальные защиты, не подходящие под основные условия, считаются резервными, выполняющими ближнее и дальнее резервирование. В первом случае резервируются основные защиты, работающие в закрепленной зоне. Второй вариант дополняет первый и резервирует смежные рабочие зоны на случай отказа их собственных защит.


Принципы построения схемы защитных устройств

Несмотря на то, что в данный момент рынок предлагает большое количество разнообразных устройств РЗ, базовый алгоритм процессов остается прежним, только модернизируется для каждого конкретного случая. Основные функции защиты демонстрирует структурная схема.

Более подробно ознакомиться со структурной схемой защит и другими органами РЗ можно в нашей статье Основные органы релейной защиты.

Шкафы РЗА

Современные микропроцессорные устройства РЗА выполняют не только свою прямые задачи защиты, но и другие смежные функции. Таким образом, сегодня большое количество устройств можно укомплектовать в одном шкафу, что значительно упрощает монтаж оборудования, непосредственную эксплуатацию, а также значительно освобождает пространство.

Типовые шкафы защиты имеют еще ряд дополнительных преимуществ: так как шкафы выполняются по стандартным схемам, проверенным в эксплуатации, вероятность ошибок в работе значительно снижается, а удобство в наладке и монтаже возрастает. Узнайте еще больше о РЗА и типовых решениях на нашем сайте.



Виды релейной защиты | Микропроцессорные Технологии

В прошлой статье из раздела «РЗА для начинающих» мы описали принцип работы релейной защиты и автоматики и ее назначение. В данном же материале мы рассмотрим основные виды защитных устройств.

Заметим, что РЗА подразделяются на виды в зависимости от назначения и функций. Все они так или иначе срабатывают, когда значение некой величины превышает заданные параметры, так называемую уставку.



• Самым распространенным видом защиты на напряжении 6-10кВ является токовая защита. По принципу действия данная защита реагирует на превышения током заданной величины уставки. Одним из самых распространённых исполнений токовой защиты является – максимально-токовая защита (МТЗ). МТЗ является самым популярным видом защиты, так как используется практически повсеместно.



• Так же, существует еще и Направленная максимальная токовая защита. Кроме заданных параметров, она дополнительно контролирует направления мощности.



• Для шин и питающих линий подстанций необходима дополнительная защита – ЛШЗ (Логическая защита шин), которая по своей сути является ускорением МТЗ питающих присоединений.



• Дуговая защита необходима Комплектным распределительным устройствам (КРУ) и трансформаторным подстанциям (КТП) — она защищает их от тяжёлых повреждений и возгорания. Специальные оптические датчики задействуются, когда повышается освещенность. Помимо этого, дуговая защита оснащена датчиками, которые реагируют на повышенное давление. ​​



• Для правильной работы силовые трансформаторы нуждаются в охлаждении – для этого их погружают в специальные баки с маслом. Однако в нештатной ситуации масло может активно выделять газ, что может привести к серьезной аварии. Газовая защита предупреждает такую ситуацию, контролируя уровень масла в резервуаре.



• Дифференциальная защита сравнивает токи на участках между защищенными линиями или аппаратом. При коротком замыкании, релейная защита отключает поврежденный участок. Данный вид защиты необходим для трансформаторов, генераторов, двигателей, воздушных линий электропередачи, реакторов, сборных шин и ошиновок.



• Дифференциально-фазная защита (ДФЗ) защищает линии электропередач высокого напряжения и реагирует на разность фаз токов манипуляции I1+k*I2 генерируемых полукомплектами защиты устанавливаемых с двух сторон линии электропередач. Фаза тока манипуляции передаётся с помощью специальной высокочастотной аппаратуры связи прямо по силовым проводам самой линии электропередач, что позволяет отказаться от необходимости организации специального канала связи.



• Дистанционная защита понадобится на сложных объектах, где не справится МТЗ и другие виды защит – в случаях когда ток замыкания сопостовим с допустимым режимом работы защищаемого элемента сети. ДЗ способно вычислить расстояние от участка, где случилось замыкание и, исходя из полученной дистанции, сработает с большей или меньшей выдержкой по времени.

Функция представленных видов защиты, как вы уже поняли, предупреждать аварии и отключать поврежденные участки. Однако РЗА – это еще и автоматика, которая служит для самостоятельного  включения питания после исправления неполадки.



Так, электроавтоматика тоже имеет свои виды:

• Автоматический ввод резерва (АВР) подключит к питанию запасные источники, если использование основного невозможно.  Подробнее об АВР можно узнать в специальной статье от наших специалистов.
• Автоматическое повторное включение (АПВ) через заданное время снова запустит отключенный выключатель. АПВ используют на сборных шинах подстанций, линиях электропередачи 1кВ и выше, на трансформаторах и электродвигателях.
• Чтобы разгрузить сеть при понижении частоты, используется Автоматическая частотная разгрузка (АЧР) – она отключает наименее важных потребителей энергии.
• Устройство резервирования при отказе выключателя (УРОВ) также применятся для сетей, напряжение которых превышает 1 кВ. Если выключатель поврежденного участка выдаст отказ на отключение, УРОВ отключит следующий, во избежание аварии. Больше информации об УРОВ можно узнать из нашего обзора.







Что такое релейная защита. Общее описание.

Автоматические защитные реле – это что?

Какой бы надежностью не обладали системы электропередач, периодически в них возникают поломки, способные повлечь аварийные ситуации.

Для обеспечения потребителей нормальным электроснабжением этой ситуации, управление электросетями происходит по определенным алгоритмам.

Осуществляя, практически, моментальное отключение напряжения, релейная защита способствует предупреждению аварий.

Именно с этой целью, все установки электросистем снабжаются автоматическими защитными реле. В случаях, когда повреждения не угрожают объектам разрушением, не прерывается подача тока и поломка не представляет собой угрозы, защитное реле срабатывает на подачу сигнала, предупреждающего о неисправности.

Назначение автоматических защитных реле

Часть данной электрической автоматики предназначена для обнаружения нестандартного режима работы оборудования (замыкание от земли одной фазой, трансформаторная перегрузка, газовые выделения разлагающихся трансформаторных масел, снижении их уровня).

Виды электроавтоматики:

• АПВ – автомат повторного включения;
• АВР – автоматическое включение резервных сетей;
• АРВ – авторегулировка возбуждения генератора;
• авторегулировка статического конденсатора;
• трансформаторное автоохлаждение;
• ОМП – обнаружение поврежденных мест в электролиниях.

Помимо технологической автоматики, существует режимное противоаварийное оборудование:

• АЧР – автомат частотной разгрузки;
• АРЧМ – автомат регулировки активной мощности и частоты;
• ДАРН – прибор дополнительной разгрузки напряжения;
• ДАРТ – устройство для дополнительной токовой разгрузки.

Основные качества релейной защиты

Селективность – способность определять непосредственно поврежденные элементы, срабатывая при повреждениях и не срабатывая в нагрузочных режимах. Селективностью называется способ защиты, способный посредством автоматических выключателей отключать поврежденные элементы, не затрагивая при этом всей системы.

Чувствительность – способность защитного реле моментально реагировать на проявления аварийных ситуаций. При повреждении высоковольтных линий, работающих с минимальной нагрузкой, токи КЗ могут иметь более низкие показатели, чем токи нагрузки. С учетом этого, использование токовых защит становится невозможной, что вынуждает переходить к более дорогостоящим видам.

Быстродействие – определяют следующие параметры:

• благодаря ускоренному отключению поврежденных участков предотвращаются тяжелые системные аварии;
• ускоренное отключение позволяет работать электродвигателям, позволяя использовать потребителям низкое напряжение;
• благодаря быстрому отключению снижаются разрушения поврежденных элементов.

Надежность – позволяющая автоматическим защитным реле эффективно справляться с возложенной задачей на протяжении отведенного для этого периода.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Похожее

Релейная защита: назначение, виды, устройство

В соответствии с требованиями правил технической эксплуатации электроустановок (сокращенно ПТЭ) силовое оборудование электросетей, подстанций и самих электрических станций должно быть обязательно защищено от токов КЗ и сбоев нормального режима работы. В качестве средств защиты используются специальные устройства, основным элементом которых является реле. Собственно, поэтому они так и называются – устройства релейной защиты и электроавтоматики (РЗА). На сегодняшний день существует множество аппаратов, способных в кратчайшие сроки предотвратить аварию на обслуживаемом участке электросети или в крайнем случае предупредить персонал о нарушении рабочего режима. В этой статье мы рассмотрим назначение релейной защиты, а также ее виды и устройство.

Для чего она нужна?

Первым делом расскажем о том, зачем нужно использовать РЗА. Дело в том, что существует такая опасность, как возникновение тока КЗ в цепи. В результате КЗ очень быстро разрушаются токопроводящие части, изоляторы и само оборудование, что влечет за собой не только возникновение аварии, но и несчастного случая на производстве.

Помимо короткого замыкания может возникнуть перенапряжение, утечка тока, выделение газа при разложении масла внутри трансформатора и т. д. Для того чтобы своевременно обнаружить опасность и предотвратить ее, используются специальные реле, которые сигнализируют (если сбой в работе оборудования не представляет угрозы) либо мгновенно отключают питание на неисправном участке. В этом и заключается основное назначение релейной защиты и автоматики.

Основные требования к защитным устройствам

Итак, по отношению к РЗА предъявляются следующие требования:

1. Селективность. При возникновении аварийной ситуации должен быть отключен только тот участок, на котором обнаружен ненормальный режим работы. Все остальное электрооборудование должно работать.
2. Чувствительность. Релейная защита должна реагировать даже на самые минимальные значения аварийных параметров (заданы уставкой срабатывания).
3. Быстродействие. Не менее важное требование к РЗА, т.к. чем быстрее реле сработает, тем меньше шанс повреждения электрооборудования, а также возникновения опасности.
4. Надежность. Само собой аппараты должны выполнять свои защитные функции в заданных условиях эксплуатации.

Простыми словами назначение релейной защиты и требования, предъявляемые к ней, заключаются в том, что устройства должны контролировать работу электрооборудования, своевременно реагировать на изменения рабочего режима, мгновенно отключать поврежденный участок сети и сигнализировать персонал об аварии.

Классификация реле

При рассмотрении данной темы нельзя не остановиться на видах релейной защиты. Классификация реле представлена следующим образом:

• Способ подключения: первичные (включаются в цепь оборудования напрямую) и вторичные (подключение осуществляется через трансформаторы).
• Вариант исполнения: электромеханические (система подвижных контактов расцепляет схему) и электронные (отключение происходит с помощью электроники).
• Назначение: измерительные (осуществляют замер напряжения, силы тока, температуры и других параметров) и логические (передают команды другим устройствам, осуществляют выдержку времени и т.д.).
• Способ воздействия: релейная защита прямого воздействия (связана механически с отключающим аппаратом) и косвенного воздействия (осуществляют управление цепью электромагнита, который отключает питание).

Что касается самих видов РЗА, их множество. Сразу же рассмотрим, какие бывают разновидности реле и для чего они используются.

1. Максимальная токовая защита (МТЗ), срабатывает если ток достигает заданной производителем уставки.
2. Направленная максимальная токовая защита, помимо уставки осуществляется контроль направления мощности.
3. Газовая защита (ГЗ), используется для того, чтобы отключать питание трансформатора в результате выделения газа.
4. Дифференциальная, область применения – защита сборных шин, трансформаторов, а также генераторов за счет сравнения значений токов на входе и выходе. Если разница больше заданной уставки, релейная защита срабатывает.
5. Дистанционная (ДЗ), отключает питание, если обнаружит уменьшение сопротивления в цепи, что происходит в том случае, если возникает ток КЗ.
6. Дистанционная защита с высокочастотной блокировкой, используется для отключения ВЛ при обнаружении короткого замыкания.
7. Дистанционная с блокировкой по оптическому каналу, более надежный вариант исполнения предыдущего вида защиты, т. к. влияние электрических помех на оптический канал не такое значительное .
8. Логическая защита шин (ЛЗШ), также используется для выявления КЗ, только в этом случае на шинах и фидерах (питающих линиях, отходящих от шин подстанции).
9. Дуговая. Назначение – защита комплектных распределительных устройств (КРУ) и комплектных трансформаторных подстанций (КТП) от возгорания. Принцип работы основан на срабатывании оптических датчиков в результате повышения освещенности, а также датчиков давления при повышении давления.
10. Дифференциально-фазная (ДФЗ). Применяются для контроля фаз на двух концах питающей линии. Если ток превышает уставку, реле срабатывает.

Отдельно хотелось бы также рассмотреть виды электроавтоматики, назначение которой в отличие от релейной защиты наоборот включать питание обратно. Итак, в современных РЗА используют автоматику следующего вида:

1. Автоматический ввод резерва (АВР). Такую автоматику часто используют при подключении генератора к сети, как резервного источника электроснабжения.
2. Автоматическое повторное включение (АПВ). Область применения – ЛЭП напряжением 1 кВ и выше, а также сборные шины подстанций, электродвигатели и трансформаторы.
3. Автоматическая частотная разгрузка, которая отключает сторонние приборы при понижении частоты в сети.

Помимо этого существуют следующие виды автоматики:

Вот мы и рассмотрели назначение и области применения релейной защиты. Последнее, о чем хотелось бы рассказать – из чего состоит РЗА.

Конструкция РЗА

Устройство релейной защиты представляет собой схему из следующих частей:

1. Пусковые органы – реле напряжения, тока, мощности. Предназначены для контроля режима работы электрооборудования, а также обнаружения нарушений в цепи.
2. Измерительные органы – могут также находиться в пусковых органах (реле тока, напряжения). Основное назначение – запуск других устройств, подача сигнала в результате обнаружения ненормального режима работы, а также мгновенное отключение приборов или с задержкой по времени.
3. Логическая часть. Представлена таймерами, а также промежуточными и указательными реле.
4. Исполнительная часть. Отвечает непосредственно за отключение или же включение коммутационных аппаратов.
5. Передающая часть. Может быть использована в дифференциально-фазной защите.

Напоследок рекомендуем вам просмотреть полезное видео по теме:

РЗА в энергетике для новичков

Это и все, что мы хотели рассказать вам о назначении релейной защиты и требованиях, предъявляемых к ней. Надеемся, теперь вы знаете, что такое РЗА, какая у нее область применения и из чего она состоит.

Будет полезно прочитать:

Реле

— Викисловарь

английский [править]

Этимология 1 [править]

со среднефранцузского relai («резервная свора гончих»), с relaier («обменять уставших животных на свежих»); буквально «оставить», от старофранцузского relaier («оставить»), от re- + laier («оставить»), неясного происхождения.

Произношение [править]

Существительное [править]

реле ( множественное число реле )

1. (охота, сейчас редко) Новый набор гончих.[с 15 в.]
2. (теперь в основном исторические). Новая группа лошадей, которых держат на определенном маршруте, чтобы они могли заменить уставших животных. [с 17 в.]
3. (по расширению) Новый набор ничего.
   • 1848 , Чарльз Диккенс, Домби и сын

     В ее жестких серых глазах змеиный блеск, как от ожидаемых раундов тостов с маслом, передает горячих отбивных, беспокойства и подавления маленьких детей, резких нападок на бедную Берри и всех других прелестей замка ее Огрессов. .

4. Серия транспортных средств, движущихся последовательно. [с 18 в.]
5. (легкая атлетика) Легкая атлетика, в которой бегуны по очереди несут жезл от старта до финиша. Наиболее распространены соревнования 4х100 метров и 4х400 метров. [с 19 в.]
6. (электроника) Электрический привод, который позволяет относительно небольшому электрическому напряжению или току управлять большим напряжением или током. [с 19 в.]

Производные термины [править]

Переводы [править]

новый набор всего, что можно использовать для снятия нагрузки с существующего набора при износе

Глагол [править]

реле ( третье лицо единственного числа простое настоящее реле , причастие настоящего ретрансляция , простое причастие прошедшего и прошедшего времени переданное )

1. (устаревшие, непереходные, охотничьи) Выпустить новый набор гончих.[15-17 вв.]
2. (переходный, сейчас редко) Помещать (людей или лошадей) в реле, чтобы один мог заменить другого. [с 18 в.]
3. (непереходный, сейчас редко) Взять на себя новую эстафету лошадей; менять лошадей. [с 19 в. ]
4. (переходный) Перейти или передать (информацию). [с 19 в.]

   Камеры видеонаблюдения передают , что происходит в штаб-квартиру.

   Можете ли вы, , передать это сообщение Джону?

Синонимы [править]

Переводы [править]

для размещения (людей или лошадей) в реле

передать или передать (информация)

Этимология 2 [править]

ре- + лей

Произношение [править]

Глагол [править]

реле ( третье лицо единственного числа простое настоящее реле , причастие настоящего ретрансляция , простое причастие прошедшего и прошедшего времени реле )

1. Альтернативное написание re -lay

Анаграммы [править]

определение реле в The Free Dictionary

Ваша лошадь готова оседлать; вы получите первое реле; к пяти часам утра вы пройдете пятнадцать лиг. «Форейтор этой ретрансляции глухонемой, монсеньор». Джоан и Шелдон, обе вооруженные, прошли через казармы, дом за домом, помощники боссов и полдюжины посыльных, ретранслируя, выкрикивали по линии имена мальчиков хотели. И если бы он был прав в этом предположении, он, скорее всего, догнал бы своего ангела в вышеупомянутом месте; но, к несчастью, милорд распорядился приготовить для него обед в его собственном доме в Лондоне, и, чтобы позволить ему добраться до этого места вовремя, он приказал эстафете лошадей встретить его в Сент-Олбансе.Люди Ходжи, работающие в эстафете, старались показать последствия напряжения, при котором они были вынуждены работать без еды и воды, и я думаю, что их ослабление помогло нам почти так же, как легкое освежение ветра. точно так же найдет на вашем маршруте четыре эстафеты. Сама графиня и ее красивая старшая дочь были в гостиной с гостями, которые приходили поздравлять и постоянно сменяли друг друга в эстафетах. были поддержаны четырьмя мужчинами, которых время от времени сменяли новые эстафеты, — так же, как носители Матери Кибелы в древние времена по очереди оборачивались в Риме, когда ее привезли из Этрурии в Вечный город , среди звуков труб и поклонения целой нации. Каждый салон был открыт, с дополнительными реле измученных барменов, и напитки были розданы. Эти «ребята», как он их называл, «годны только для того, чтобы отмечать очки, пока мы играем в игру». На самом деле он был богемным человеком, авантюристом, но не авантюристом; человек с заячьими мозгами, что-то вроде Икара, у которого были только крылья. Дарья Александровна должна была согласиться, и в назначенный день Левин приготовил для своей невестки отряд из четырех лошадей и эстафету, собрав их вместе из колхозные и верховые лошади — отнюдь не шикарный набор, но способный пройти Дарью Александровну всю дистанцию ​​за один день.В деревне была одна бедная улица с плохой пивоварней, плохой кожевенной фабрикой, плохой таверной, плохой конюшней для эстафеты почтовых лошадей, плохим фонтаном и всем обычным плохим хозяйством.

Применение реле в электронных схемах | Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)

1. Релейный привод на транзисторе

1. Метод подключения

Если реле управляется транзисторами, мы рекомендуем использовать реле на стороне коллектора.
Напряжение, подаваемое на реле, всегда соответствует номинальному напряжению катушки, а во время выключения напряжение полностью равно нулю во избежание неполадок при использовании.

(Хорошо) Присоединение коллектора (Уход) Подключение эмиттера (Уход) Параллельное соединение При этом наиболее распространенном соединении работа стабильна. Когда обстоятельства делают использование этого соединения неизбежным, если напряжение не полностью подается на реле, транзистор не работает полностью, и работа ненадежна. Когда мощность, потребляемая всей схемой, становится большой, необходимо учитывать напряжение реле.

2. Контрмеры для импульсного напряжения транзистора управления реле

Если ток катушки внезапно прерывается, в катушке возникает внезапный импульс высокого напряжения.Если это напряжение превышает напряжение пробоя транзистора, транзистор выйдет из строя, и это приведет к повреждению. Совершенно необходимо подключить диод в схему, чтобы предотвратить повреждение противоэдс. В качестве подходящих номиналов для этого диода ток должен быть эквивалентен среднему выпрямленному току в катушке, а обратное напряжение блокировки должно быть примерно в 3 раза больше напряжения источника питания. Подключение диода — отличный способ предотвратить скачки напряжения, но при размыкании реле будет значительная задержка по времени.Если вам нужно уменьшить эту временную задержку, вы можете подключить между коллектором транзистора и эмиттером стабилитрон, который сделает напряжение стабилитрона несколько выше, чем напряжение питания.

Позаботьтесь о «Зоне безопасной эксплуатации (ASO)».

3. мгновенное действие (характеристика реле при повышении и падении напряжения)

В отличие от характеристики, когда напряжение медленно подается на катушку реле, это тот случай, когда необходимо достичь номинального напряжения за короткое время, а также за короткое время сбросить напряжение.

Неимпульсный сигнал (Не работает) Без мгновенного действия

Импульсный сигнал (прямоугольная волна) (Хорошо) Мгновенное действие

4. Цепь Шмитта (Цепь мгновенного действия)

(Схема выпрямления волны)
Когда входной сигнал не производит мгновенного действия, обычно используется триггерная схема Шмитта для обеспечения безопасного мгновенного действия.

Характеристические точки

• 1. Резистор с общим эмиттером R _E должен иметь достаточно маленькое значение по сравнению с сопротивлением катушки реле.
• 2. Из-за тока катушки реле разница в напряжении в точке P, когда T ₂ проводит, и в точке P, когда T ₁ проводит, создает гистерезис в способности обнаружения цепи Шмитта, и необходимо соблюдать осторожность. взятые при установке значений.
• 3. Когда во входном сигнале присутствует дребезг из-за колебаний формы волны, RC-цепочка постоянной времени должна быть вставлена ​​в каскад перед цепью триггера Шмитта. (Однако скорость отклика падает.)

5. Избегайте подключений к цепи Дарлингтона.

(Высокое усиление)
Эта схема представляет собой ловушку, в которую легко попасть при работе с высокотехнологичными схемами.Это не означает, что это напрямую связано с дефектом, но это связано с проблемами, которые возникают после длительных периодов использования и при работе многих устройств.

(Плохо) Соединение Дарлингтона • Из-за чрезмерного потребления электроэнергии выделяется тепло. • Необходим сильный Tr1.

(Хорошее) Подключение эмиттера Tr2 полностью проводит ток. Tr1 достаточно для использования сигнала.

6. Остаточное напряжение катушки

В коммутационных приложениях, где полупроводник (транзистор, UJT и т. Д.) Подключен к катушке, на катушке реле сохраняется остаточное напряжение, что может привести к неполному восстановлению и неправильной работе. Использование катушек постоянного тока может уменьшить; опасность неполного восстановления, контактное давление и вибростойкость.Это связано с тем, что падение напряжения составляет 10% или более от номинального напряжения, что является низким значением по сравнению со значением для катушки переменного тока, а также существует тенденция к увеличению срока службы за счет снижения напряжения падения. Когда сигнал с коллектора транзистора берется и используется для управления другой схемой, как показано на рисунке справа, через реле проходит минутный темновой ток, даже если транзистор выключен. Это может вызвать проблемы, описанные выше.

Подключение к следующей ступени через коллектор

Вернуться к началу

2. Релейный привод с помощью SCR

1. Метод обычного привода

Для привода SCR необходимо уделять особое внимание чувствительности затвора и ошибочной работе из-за шума.

Необходимо подключить

IGT	：	Нет проблем даже с током, превышающим номинальный ток более чем в 3 раза.
RGK	：	1 кОм.
RC	：	Предназначен для предотвращения ошибки зажигания из-за внезапного повышения напряжения источника питания или шума. (Противодействие dv / dt)

2. Меры предосторожности в отношении цепей управления ВКЛ / ВЫКЛ
(при использовании для цепей управления температурой или аналогичных цепей управления)

Когда контакты реле замыкаются одновременно с однофазным источником питания переменного тока, необходимо соблюдать осторожность, поскольку электрический срок службы контактов значительно сокращается.

• 1. Когда реле включается и выключается с помощью тиристора, тиристор сам по себе служит полуволновым источником питания, и есть множество случаев, когда тиристор легко восстановить.
• 2. Таким образом, время работы реле и время восстановления легко синхронизируются с частотой источника питания, а время переключения нагрузки также легко синхронизируется.
• 3. Когда нагрузка для регулирования температуры представляет собой сильноточную нагрузку, такую ​​как нагреватель, переключение может происходить только при пиковых значениях и может происходить только при нулевых значениях фазы, как явление этого типа управления.(В зависимости от чувствительности и скорости срабатывания реле)
• 4. Соответственно, результатом является либо чрезвычайно долгий, либо чрезвычайно короткий срок службы с широкими вариациями, и необходимо позаботиться о первичной проверке качества устройства.

Вернуться к началу

3. Релейный привод от внешних контактов

Реле

для использования на печатных платах обладают высокой чувствительностью и быстродействием, и, поскольку они в достаточной степени реагируют на дребезжание и дребезжание, необходимо соблюдать осторожность при их приводе.
Когда частота использования низкая, с задержкой времени отклика вызвано

relay — γγλοελληνικό Λεξικό WordReference.com

ρόσφατες αναζητήσεις:

WordReference Англо-греческий словарь © 2020: κλπ Κύριες μεταφράσεις relay n существительное : Относится к человеку, месту, вещи, качеству и т. Д. (спорт: эстафета) σκυταλοδρομία ουσ θηλ ουσιαστικό θηλυκό : Αναφέρεται σε πρυόσωπο, ζώ θηλ Филип и его товарищи по команде принимают участие в эстафете на 400 метров. Ο Φίλιπ και οι συμπαίκτες του συμμετέχουν στη σκυταλοδρομία των 400 мкм. реле n существительное : Относится к человеку, месту, предмету, качеству и т. Д. (электрическое устройство) ρελέ ουσ ουδ άκλ ουσιαστικό ουδέτερο άκλιτο , ναφέρεται σε υυυ.ευ.πορονγποερον, ζλαεναεπορον, ζλαεναεπορον, ζτο σντουιτς, κομπιούτερ κλπ. Συχνά είναι ξενικής προέλευσης. ( επίσημο ) ηλεκτρονόμος ουσαρσ ουσιαστικό αρσενικόαεαρσενικόαεαρσενικόαεε, γπορικ : ναριορο. relay [sth] ⇒ vtr переходный глагол : Глагол, принимающий прямой объект — например, « Say something.«« Она нашла кошку ». (переходите дальше: информация) μεταφέρω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα μεα προωθώ ρ μ ρήμα μεταβατικό :. . Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω ένα μήλο , αγαπάω τα παιδιά μου κλπ Если я дам вам сообщение для Джули, вы обещаете передать его? ] vtr + Prep (передать информацию по адресу) μεταφέρω κτ σε κπ ρ μ + πρόθ υ000υαεαεθκζ 17προεθκ αι πάντα με αντικείμενο, π.χ. θέλω να μήλο , αγαπάω τα παιδιά μου κλπ. Руководитель группы передал сообщение босса персоналу. αρχηγός της ομάδας μετέφερε το μήνυμα του αφεντικού στο προσωπικό. WordReference Англо-греческий словарь © 2020: Σύνθετοι τύποι: эстафета n существительное : Относится к человеку, месту, вещи, качеству и т. Д. (гонка, в которой бегуны сменяют друг друга) σκυταλοδρομία ουσ θηλ ουσιαστικό θηλυκό : Αναφέρεται σεγυαυυυαυυαυυαυυαυυυαυυυαυυυςυουυ, ζπλουου. Я бежал в эстафете, когда уронил дубинку. бегун-эстафета n существительное : Относится к человеку, месту, предмету, качеству и т. Д. (спорт: эстафета) σκυταλοδρόμο11 ουσαερσρτο ουσαερσρτροκασπσπσποασασποασασρτοασπσποασασρτοασπσπορο: ασπρτοασπσπορο ουσασ ορτοα ζώο ή πράγμα αρσενικού γένους. эстафетная команда n существительное : Относится к человеку, месту, предмету, качеству и т. Д. (легкая атлетика: группа бегунов) Ναφέρεται σε πρόσωπο, ζώο ή πράγμα αρσενικού γένους και είτε χρησιμοποιείται μόνο στον πληθυντικό, πληθυντικό, οι Ολυμπιακοί (αγώνες) , είτε αναφέρεται στον πληθυντικό για την ορθή απόδοση του μεταφρυζόμενου όρου. ομάδα σκυταλοδρομίας φρ ως ουσ θηλ φράση ως ουσιαστικό θηλυκό : Σύνολο λέξεων που αναφέρεται σε πρόσωπο, ζώο ή πράγμα θηλυκού γένους, π.χ. καθηγήτρια φυσικής αγωγής, διευθύντρια γυμνασίου κλπ. Ο ρος ‘ relay ‘ βρέθηκε επίσης στις εγγραφές: Протяженность номера по адресу: , Στην αγγλική περιγραφή:

Electronics Club — Реле — выбор, защитный диод, преимущества и недостатки, герконовые реле

Electronics Club — Реле — выбор, защитный диод, преимущества и недостатки, герконовые реле

Выбор | Защитные диоды | Герконовые реле | Преимущества и недостатки

См. Также: Переключатели | Диоды

Реле — это переключатель с электрическим приводом .Ток, протекающий через катушку реле создает магнитное поле, которое притягивает рычаг и меняет контакты переключателя. Ток катушки может быть включен или выключен, поэтому реле имеют два положения переключателя, и большинство из них двойной ход ( переключающий ) переключающие контакты, как показано на схеме.

Обозначение цепи

Реле

позволяют одной цепи переключать вторую цепь, которая может быть полностью отделена от первой. Например, цепь батареи низкого напряжения может использовать реле для переключения цепи сети 230 В переменного тока.Внутри реле нет электрического соединения между двумя цепями, связь магнитная и механическая.

Катушка реле пропускает относительно большой ток, обычно 30 мА для реле 12 В, но для реле, рассчитанных на работу от более низких напряжений, он может достигать 100 мА. Большинство микросхем не могут обеспечить этот ток и транзистор обычно используется для усиления небольшого тока ИС до большего значения, необходимого для катушки реле. Максимальный выходной ток популярной микросхемы таймера 555 составляет 200 мА, этого достаточно для непосредственного питания катушки реле.

Реле

обычно бывают SPDT или DPDT, но они могут иметь гораздо больше наборов переключающих контактов, например, легко доступны реле с 4 наборами переключающих контактов. Для получения дополнительной информации о переключающих контактах и ​​терминах, используемых для их описания см. страницу о переключателях.

На анимированной картинке показано рабочее реле с катушкой и переключающими контактами. Вы можете увидеть рычаг слева, притягиваемый магнетизмом, когда катушка включено. Этот рычаг перемещает контакты переключателя.Есть один набор контактов (SPDT) на переднем плане и еще один позади них, что делает реле DPDT.

Реле с контактами катушки и переключателя

В каталоге или на веб-сайте поставщика должны быть указаны соединения реле. Катушка обычно видна и может быть подключена любым способом. Катушки реле при выключении производят короткие всплески высокого напряжения, и это может разрушить транзисторы и микросхемы в цепи. Для предотвращения повреждений необходимо подключить защитный диод на катушке реле.

Большинство реле предназначены для монтажа на печатной плате, но вы можете припаять провода прямо к контактам. при условии, что вы позаботитесь о том, чтобы пластиковый корпус реле не плавился.

Переключатели реле обычно имеют маркировку COM, NC и NO:

• COM = Общий, всегда подключайтесь к нему, это подвижная часть переключателя.
• NC = нормально замкнутый, COM подключен к нему, когда катушка реле отключена от .
• NO = нормально открытый, COM подключен к этому, когда катушка реле на .

Подключитесь к COM и NO , если вы хотите, чтобы коммутируемая цепь была включена , когда катушка реле находится на .

Подключитесь к COM и NC , если вы хотите, чтобы коммутируемая цепь была включена , когда катушка реле выключена .

---

---

Выбор реле

При выборе реле нужно учитывать несколько особенностей:

1. Физический размер и расположение штифтов
   Если вы выбираете реле для существующей печатной платы, вам необходимо убедиться, что его размеры и расположение штифтов подходят.Вы должны найти эту информацию в в каталоге поставщика или на его сайте.
2. Напряжение катушки
   Номинальное напряжение и сопротивление катушки реле должны соответствовать цепи, питающей катушка реле. Многие реле имеют катушку, рассчитанную на питание 12 В, но реле 5 В и 24 В также легко доступны. Некоторые реле отлично работают с напряжением питания. что немного ниже их номинального значения.
3. Сопротивление катушки
   Цепь должна обеспечивать ток, необходимый для катушки реле.Вы можете использовать закон Ома для расчета силы тока:

Ток катушки реле =	напряжение питания
	сопротивление катушки

Например: реле питания 12 В с сопротивлением катушки 400 пропускает ток 30 мА. Это нормально для микросхемы таймера 555 (максимальный выходной ток 200 мА), но это слишком много для большинства микросхем, и они потребуют транзистор для усиления тока.

4. Номинальные параметры переключателей (напряжение и ток)
   Переключающие контакты реле должны соответствовать схеме, которой они должны управлять.Вам нужно будет проверить номинальное напряжение и ток. Обратите внимание, что номинальное напряжение обычно выше для переменного тока, например: «5 А при 24 В постоянного тока или 125 В переменного тока».
5. Расположение переключающих контактов (SPDT, DPDT и т. Д.)
   Большинство реле SPDT или DPDT, которые часто описываются как «однополюсное переключение» (SPCO). или «двухполюсное переключение» (DPCO). Для получения дополнительной информации см. Страницу переключатели.

Rapid Electronics: реле

---

Защитные диоды для реле

Транзисторы и ИС должны быть защищены от кратковременного образования высокого напряжения. когда обмотка реле выключена.На схеме показано, как сигнальный диод (например, 1N4148) подключается «назад» через катушку реле для обеспечения этой защиты.

Ток, протекающий через катушку реле, создает магнитное поле, которое внезапно схлопывается. при отключении тока. Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке реле, которое может повредить транзисторы и ИС. Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку. (и диод), поэтому магнитное поле гаснет быстро, а не мгновенно.Это предотвращает индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и ИС.

---

---

Герконовые реле

Герконовые реле состоят из катушки, окружающей геркон. Герконовые переключатели обычно работают с магнитом, но в герконовом реле течет ток. через катушку для создания магнитного поля и замыкания геркона.

Реле

, как правило, имеют более высокое сопротивление катушки, чем стандартные реле. (1000 например) и широкий диапазон питающих напряжений (например, 9-20В).Они способны переключаться намного быстрее стандартных реле, до нескольких сотен раз в секунду; но они может переключать только малые токи (например, максимум 500 мА).

Показанное герконовое реле подключается к стандартному 14-контактному разъему DIL («держатель IC»).

Rapid Electronics: герконовые реле

Фотография © Rapid Electronics

---

Сравнение реле и транзисторов

Подобно реле, транзисторы могут использоваться в качестве переключателя с электрическим управлением.Для коммутации небольших токов постоянного тока (<1 А) при низком напряжении они обычно лучше выбор чем реле. Однако транзисторы не могут переключать переменный ток (например, электросеть). а в простых схемах они обычно не подходят для коммутации больших токов (> 5 А). В этих случаях потребуется реле, но учтите, что для переключения может потребоваться транзистор малой мощности. ток для катушки реле.

Основные преимущества и недостатки реле перечислены ниже:

Преимущества реле:

• Реле могут переключать переменного тока и постоянного тока, транзисторы могут переключать только постоянный ток.
Реле
• могут переключать более высокие напряжения , чем стандартные транзисторы.
Реле
• часто являются лучшим выбором для коммутации больших токов (> 5A).
• Реле могут переключать множество контактов одновременно.

Недостатки реле:

• Реле на крупнее, чем на транзисторы, для коммутации малых токов.
• Реле не может переключаться быстро (кроме герконовых реле), транзисторы могут переключаться много раз в секунду.
• Реле потребляют больше энергии из-за тока, протекающего через их катушку.
• Реле требует большего тока, чем могут обеспечить многие ИС , поэтому низкое энергопотребление Транзистор может понадобиться для переключения тока катушки реле.

---

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент реле и других компонентов для электроники, и я рад рекомендую их как поставщика.

---

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2020

Веб-сайт размещен на Tsohost

Спецификация HTTP реле

| Обратный http

Аннотация

Этот документ описывает протокол для туннелирования HTTP-трафика через HTTP, с целью обеспечения портативного, общего и безопасного доступа в Интернет для программ, работающих в ограниченных средах, включая программы Javascript, работающие в браузерах.

Определенный протокол аналогичен широко используемому HTTP-проксированию. протокол, но отличается тем, что проксируемый трафик передается через обычное HTTP-соединение; специальный синтаксис, используемый прокси-сервером HTTP: здесь избегают.

---

Введение

Javascript-программ, работающих в браузере, строго ограничены доступ к сети, чтобы избежать межсайтового скриптинга атаки. Это делает разработку браузерных приложений, которые сложно взаимодействовать с несколькими сервисами в Интернете, что приводит к проблемные обходные пути, такие как динамический скрипт теги для загрузки данных JSON из сторонних сервисов.Многие приложения поэтому ввели методы ретрансляции HTTP-запросов другим HTTP-серверы на разовой, индивидуальной основе.

В данной спецификации вместо этого определяется общий механизм туннелирования. исходящие HTTP-запросы через HTTP-транспорт, который, если реализован сайтом, на котором размещено приложение на основе браузера, выдает Javascript компонент приложения полный (но контролируемый) доступ к целостность сети стандартным способом.

Требования

Ключевые слова «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ТРЕБУЕТСЯ», «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ДОЛЖЕН», «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «МОЖЕТ» и «ДОПОЛНИТЕЛЬНО» в этом документ следует интерпретировать, как описано в RFC 2119.

Определения

Конечные точки реле

HTTP-сервер, на котором размещено веб-приложение, должен предоставлять один или несколько Конечные точки реле. Это URL-адреса, контролируемые и обслуживаемые HTTP-сервер, реализующий описанный ниже протокол для ретрансляция HTTP-запросов на другие HTTP-серверы.

Должна быть настроена часть Javascript размещенного веб-приложения. с URL-адресами одной или нескольких конечных точек ретрансляции, которые он может использовать.

Трубопроводы, конверты и полезные нагрузки

RFC 2616 определяет приложение / http MIME тип для представления конвейеры HTTP-запросов или ответов, а также сообщение / http MIME Тип для одиночных HTTP-запросов или ответов.Для передачи HTTP через HTTP мы определяем простой протокол охвата для этих конвейеров и сообщения.

• Встроенный трубопровод — это туннелируемый трубопровод. Это из введите application / http , и это либо конвейер HTTP-запросов, или конвейер HTTP-ответов.

• Встроенное сообщение — это один HTTP-запрос или HTTP-ответ прокладывается туннель. Это сообщение типа / http .

• HTTP-запрос конверта — HTTP-запрос, который несет Встроенный конвейер или сообщение в его теле.

• HTTP-ответ конверта — HTTP-ответ, содержащий Встроенный конвейер или сообщение в его теле.

В случаях, когда нет неоднозначности, термин «трубопровод» используется для обозначения конвейера или сообщения в тексте ниже.

Запуск примера

В следующих разделах мы будем отслеживать прогресс веб- приложение, которое

• был присвоен URL-адрес http: // 10.11.12.13 / myrelay / как его реле Конечная точка и

• хочет связаться со службой HTTP по адресу http://www.example.com/service .

Оформляем запрос

Вместо того, чтобы приложение отправляло прямой HTTP-запрос службе желательно, он создает конвейер HTTP-запросов, встраивает его в Envelope Request и отправляет Envelope Request на ретранслятор. Конечная точка.

Приложение ДОЛЖНО использовать метод HTTP POST при отправке Запрос конверта к конечной точке ретрансляции, даже если метод (ы) в Встроенный конвейер — это не POST .

Приложение ДОЛЖНО добавить хост и номер порта, которые реле Конечная точка должна связаться с URL-адресом конечной точки ретрансляции, который был дано. Строка, добавленная к URL-адресу конечной точки ретрансляции, ДОЛЖНА быть сформируйте « hostname: portnumber ». Часть «: номер порта » МОЖЕТ быть опущена, в этом случае фактический номер порта, используемый конечной точкой ретрансляции, когда создание исходящего HTTP-соединения ДОЛЖНО быть стандартным Зарегистрированный IANA номер порта http .

В нашем текущем примере это делает URL-адрес, по которому конверт Запрос POST ed http: // 10.11.12.13 / myrelay / www.example.com . Если порт был номером 8080, тогда URL-адрес был бы http://10.11.12.13/myrelay/www.example.com:8080 .

Тело запроса конверта POST ed, отправленного на ретранслятор Конечная точка ДОЛЖНА быть правильно отформатированным конвейером HTTP-запросов или Сообщение, как определено в RFC 2616 или RFC 1945.

Если встроенный конвейер содержит только одно сообщение (создание его в факт, встроенное сообщение), затем заголовок Content-Type Запрос конверта ДОЛЖЕН быть сообщением / http .Если он содержит более одного сообщение (что делает его настоящим встроенным конвейером), затем Content-Type заголовок запроса конверта ДОЛЖЕН быть application / http .

Обоснование : Требование четкого указания количества конвейерных запросы, содержащиеся в запросе конверта, позволяют реализовать службу RelayHttp, которая не анализирует встроенный Конвейеры, которые он вообще отправляет туда и обратно, просто передавая их дословно на удаленный сервер и обратно.

Обработка запроса

Когда конечная точка ретрансляции получает запрос конверта, как описано выше, он ДОЛЖЕН извлекать имя хоста и номера портов, закодированные в URL-адрес запроса конверта, как описано выше. Если имя хоста и порт номер недействителен, встроенный конвейер НЕ ДОЛЖЕН ретранслироваться, код состояния 400 ДОЛЖЕН быть отправлен в ответ на конверт Запрос и обработка запроса конверта ДОЛЖНЫ быть прекращены.

Конечная точка ретрансляции ДОЛЖНА поддерживать встроенные сообщения, то есть конверт Запросы с Content-Type из message / http .Он также МОЖЕТ поддерживать Собственно встроенные конвейеры с Content-Type of Заявление / http . Если он не поддерживает конвейеры, application / http , тогда он ДОЛЖЕН отвечать на любое приложение / http Запрос конверта с кодом состояния 415 и НЕ ДОЛЖЕН передавать Встроенный конвейер. Если запрос на конверт содержит нераспознанный Content-Type (например, application / x-www-form-urlencoded ), Конечная точка ретрансляции ДОЛЖНА относиться к ней как к сообщению / http .

Обоснование : Наивные службы RelayHttp, которые не анализируют встроенные В целом конвейеры не могут сказать, когда нужно прекратить сбор ответа конвейер для данного конвейера запросов. Поэтому поддержка multiple-requests-per-Embedded-Pipeline сделан необязательным.

Конечная точка ретрансляции МОЖЕТ проверять встроенный конвейер в сочетании с параметром реле , чтобы решить, выполнять ли фактическая ретрансляция или нет. Если он решит не переходить к реле после такой проверки из-за конфигурации политики безопасности или в противном случае он МОЖЕТ ответить на запрос конверта (NB: не встроенный Запрос (ы)) с кодами состояния 401 или 403 в зависимости от ситуации.

В противном случае конечная точка ретрансляции открывает исходящее HTTP-соединение с имя хоста и номер порта, указанные как часть запроса конверта URL и отправляет полученный конвейер без изменений. В ответ (ы) от удаленного сервера дословно записывается Relay Конечная точка.

Ответ на запрос

Если конечная точка ретрансляции выходит из строя до того, как достигнет точки, в которой собрал ответ от удаленного сервера, он ДОЛЖЕН отвечать на оригинальный запрос на конверт с кодом состояния серии 5xx.

В противном случае он должен ответить на запрос конверта с собранным конвейер ответа, немодифицированный, встроенный в ответ конверта с код состояния 200.

Если запрос конверта имел тип application / http , истинный Конвейер, тогда ответ конверта ДОЛЖЕН иметь Content-Type из application / http , и ДОЛЖЕН нести такое же количество HTTP-ответов. поскольку в конвейере запроса конверта были HTTP-запросы, но МОЖЕТ нести меньше.В случае, если ответов меньше, чем ожидалось отправлено обратно конечной точкой ретрансляции, отправителем запроса конверта должен обрабатывать отсутствующие ответы так же, как и для отброшенного TCP соединение, если он напрямую обращался к удаленному серверу.

Если запрос конверта имел тип message / http (или обрабатывался как в этом случае ответ конверта ДОЛЖЕН быть Content-Type из message / http и ДОЛЖЕН содержать ровно один HTTP ответное сообщение.

Соображения безопасности

Обычные механизмы управления доступом HTTP могут использоваться для ограничения доступа к конечным точкам ретрансляции, включая HTTP-аутентификацию и HTTPS.

Конечная точка ретрансляции не требуется для ретрансляции каждого запроса; он может выбрать для отклонения запросов к определенным узлам, занесенным в черный список, например, или может разрешать запросы только к набору назначений из белого списка. Механизмы управление такими политиками выходит за рамки этого документа.

Нормативные ссылки

• RFC 2119 (BCP 14), Ключевые слова для использования в RFC для обозначения Уровни требований, S.Bradner

• RFC 1945, протокол передачи гипертекста — HTTP / 1.0, Т. Бернерс-Ли и др.

• RFC 2616, Протокол передачи гипертекста — HTTP / 1.1, Р. Филдинг и другие.

Адрес автора

Тони Гарнок-Джонс
[email protected]
http://leastfixedpoint.com/

Заявление об авторских правах

Авторские права © 2009, 2010 Тони Гарнок-Джонс [email protected]
Авторские права © 2009 LShift [email protected]

Разрешение предоставляется бесплатно любому лицу, получившему копию этой документации («Документация») для работы с Документация без ограничений, включая без ограничений права на использование, копирование, изменение, объединение, публикацию, распространение, сублицензию, и / или продавать копии Документации и разрешать лицам, которым Для этого предоставляется документация при соблюдении следующих условий условия:

Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Документации.

ДОКУМЕНТАЦИЯ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКАЯ ЦЕННОСТЬ, ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ И НЕСООТВЕТСТВИЕ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ДЕРЖАТЕЛИ АВТОРСКИХ ПРАВ НЕ БУДУТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ В ДЕЙСТВИИ ДОГОВОРА, ДЕЛЕНИЯ ИЛИ ИНЫМ ОБРАЗОМ, ВЫЯВЛЕННЫМ ИЗ, ИЗ ИЛИ В СВЯЗИ С ДОКУМЕНТАЦИЕЙ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ В ДОКУМЕНТАЦИЯ.

Приложение: Примеры сообщений

В следующих разделах приведен пример сообщения / http Envelope. Запросы и ответы, соответствующие текущему примеру, приведенному в основная часть текста.

Запрос конверта (сообщение / http)

Клиент подключается к IP-адресу 10.11.12.13 , через порт 80, и отправляет следующее сообщение HTTP:

 GET /myrelay/www.example.com HTTP / 1.0
Хост: 10.11.12.13
Тип содержимого: сообщение / http
Длина содержимого: 48

GET / сервис HTTP / 1.0
Хост: www.example.com



Ответ конверта (сообщение / http)

Мы предполагаем, что услуга, запрошенная с www.example.com , не действительно доступно.
