Ремонт динамика. Ремонт динамиков своими руками: пошаговое руководство для аудиофилов

Как самостоятельно отремонтировать динамик в домашних условиях. Какие инструменты понадобятся для ремонта динамика. Каковы основные этапы ремонта динамика. Какие меры предосторожности нужно соблюдать при ремонте динамика. Как проверить работоспособность отремонтированного динамика.

Устройство динамика и типичные неисправности

Прежде чем приступить к ремонту, важно понимать устройство динамика и его основные компоненты:

• Диффузор — подвижная часть, излучающая звук
• Подвес — эластичное крепление диффузора к корзине
• Звуковая катушка — создает магнитное поле и приводит диффузор в движение
• Магнитная система — обеспечивает взаимодействие с катушкой
• Корзина — жесткий каркас динамика

Наиболее распространенные неисправности динамиков:

• Разрыв подвеса диффузора
• Обрыв или замыкание провода звуковой катушки
• Механические повреждения диффузора
• Ослабление клеевых соединений

Необходимые инструменты и материалы

Для ремонта динамика своими руками понадобится следующий набор инструментов и материалов:

• Отвертки разных размеров
• Пинцет
• Острый канцелярский нож
• Паяльник и припой
• Клей для динамиков (специальный или «Момент»)
• Растворитель для удаления старого клея
• Мультиметр для проверки обмотки
• Наждачная бумага мелкой зернистости

Диагностика неисправности динамика

Перед началом ремонта необходимо точно определить причину неисправности динамика. Для этого нужно провести следующую диагностику:

1. Визуальный осмотр на наличие внешних повреждений
2. Проверка подвижности диффузора и отсутствия посторонних звуков при легком нажатии
3. Измерение сопротивления звуковой катушки мультиметром
4. Подключение к источнику звука на малой громкости для выявления искажений

Только после точного определения неисправности можно приступать к разборке и ремонту динамика.

Разборка динамика

Процесс разборки динамика требует аккуратности и внимательности:

1. Открутите крепежные винты и снимите защитную сетку
2. Аккуратно подденьте и снимите пылезащитный колпачок в центре диффузора
3. Отсоедините провода звуковой катушки от клемм
4. Удалите старый клей по периметру диффузора с помощью растворителя
5. Осторожно отделите диффузор вместе с катушкой от магнитной системы

Соблюдайте осторожность, чтобы не повредить хрупкие детали динамика в процессе разборки.

Ремонт подвеса диффузора

Если причина неисправности — в разрыве подвеса диффузора, выполните следующие действия:

1. Очистите место разрыва от остатков старого клея
2. Нанесите тонкий слой клея на обе склеиваемые поверхности
3. Аккуратно соедините разорванные края подвеса
4. Зафиксируйте место склейки и оставьте до полного высыхания клея
5. После высыхания проверьте качество склейки и при необходимости нанесите дополнительный слой клея

Замена звуковой катушки

При обрыве или замыкании звуковой катушки требуется ее полная замена:

1. Аккуратно отделите старую катушку от диффузора
2. Очистите посадочное место на диффузоре от остатков клея
3. Нанесите тонкий слой клея на новую катушку и приклейте ее к диффузору
4. Выполните центровку катушки относительно магнитного зазора
5. После высыхания клея припаяйте выводы катушки к клеммам

Сборка и проверка отремонтированного динамика

После завершения ремонтных работ необходимо правильно собрать динамик:

1. Установите диффузор с катушкой в корзину динамика
2. Приклейте края диффузора и подвеса к корзине
3. Установите пылезащитный колпачок
4. Прикрутите защитную сетку

Для проверки работоспособности отремонтированного динамика:

1. Измерьте сопротивление звуковой катушки
2. Подключите динамик к усилителю на малой громкости
3. Постепенно увеличивая громкость, убедитесь в отсутствии искажений и посторонних звуков
4. Проверьте равномерность хода диффузора

Меры предосторожности при ремонте динамиков

При самостоятельном ремонте динамиков важно соблюдать следующие меры безопасности:

• Работайте в хорошо проветриваемом помещении из-за испарений клея и растворителей
• Используйте защитные перчатки при работе с химическими веществами
• Будьте осторожны с острыми инструментами во избежание порезов
• Не прикасайтесь к оголенным проводам при подключении динамика
• Начинайте проверку отремонтированного динамика с минимальной громкости

Профилактика и уход за динамиками

Чтобы продлить срок службы динамиков и избежать частых поломок, соблюдайте следующие рекомендации:

• Не превышайте допустимую мощность динамиков
• Избегайте механических повреждений диффузора и других частей
• Регулярно очищайте динамики от пыли
• Храните и эксплуатируйте динамики в помещениях с нормальной влажностью
• Периодически проверяйте надежность всех соединений

Когда лучше обратиться к специалистам

Несмотря на возможность самостоятельного ремонта, в некоторых случаях лучше доверить работу профессионалам:

• При повреждении магнитной системы динамика
• Если требуется полная замена диффузора
• При отсутствии необходимых инструментов и навыков
• Для ремонта дорогостоящих Hi-Fi и студийных мониторов
• Если динамик находится на гарантийном обслуживании

Обращение к специалистам в сложных случаях поможет избежать дальнейших повреждений и обеспечит качественный результат ремонта.

Заключение

Самостоятельный ремонт динамиков — увлекательный процесс, позволяющий сэкономить средства и лучше понять принципы работы акустических систем. Однако он требует аккуратности, терпения и базовых технических навыков. Следуя инструкциям и соблюдая меры предосторожности, вы сможете успешно восстановить работоспособность ваших динамиков и продлить срок их службы.

Ремонт динамика — пособие в картинках

На сегодня, количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму. Думаю что нижеизложенное поможет починить динамик любому, кто имеет руки, которые растут из нужного места.

Поехали!

Имеется в наличие — чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222), теперь выполняющее функции одного из автосабов. Пациент через неделю, после мутирования стал проявлять признаки заболевания — издавал посторонние призвуки при отрабатывании басовых партий, чуть похрипывал. Было принято решение провести вскрытие.

После вскрытия на божий свет из тела пациента был извлечён больной орган — НЧ динамик 25ГДН-1-4 86 года выпуска. Орган явно нуждался в операции — при аккуратном нажатии на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок), а при прозвонке различными тонами (вырабатываемых программой nchtoner) раздавалось явно слышное пошкрябывание-потрескивание при большом ходе диффузора и при подавании сверхнизких (5-15Гц) частот. Было принято решение трепанировать данный орган

Сначала у пациента были отпаяны гибкие подводящие провода (со стороны контактных площадок)

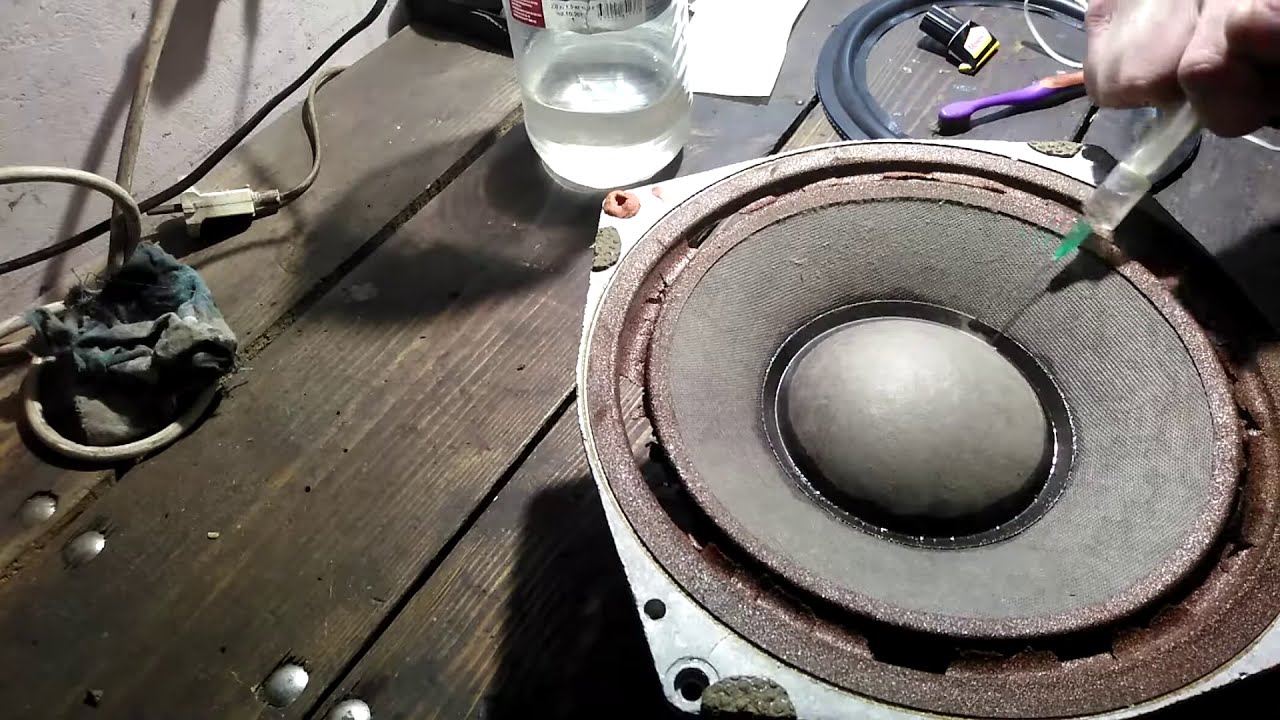

Затем растворителем (646 или любой другой, способный растворить клей, типа «Момент») при помощи шприца с иглой было смочено место склейки пылезащитного колпачка и диффузора (по периметру)…

…место приклеивания центрирующей шайбы к диффузору (по периметру)…

…и место приклеивания самого диффузора к корзине диффузородержателя (опять же по периметру)

В таком состоянии динамик был оставлен на минут 15 с периодическим повторением предыдущих трёх пунктов (по мере впитывания/испарения растворителя)

Внимание! При работе с растворителем следует соблюдать меры безопасности — не допускать попадания на кожу (работать в резиновых перчатках!) и слизистые оболочки! Не есть и не курить! Работать в хорошо проветриваемом помещении!

При смачивании — пользоваться небольшим количеством растворителя, избегая попадания его на место приклеивания катушки и центрирующей шайбы!

В зависимости от типа растворителя и температуры воздуха, через 10-15 минут сказанных выше операций с помощью острого предмета можно аккуратно поддеть пылезащитный колпачок и снять его. Колпачок должен либо отойти очень легко, либо оказать очень слабое сопротивление. Если нужно прилагать значительное усилие — повторите операции со смачиванием его краёв растворителем и ожиданием!

После отклеивания колпачка — аккуратно выливаем остатки растворителя из углубления около оправки катушки (путём переворачивания пациента).

К этому времени успевает отклеится центрирующая шайба. Аккуратно, не прилагая усилий, отделяем её от корзины диффузородержателя. при необходимости — повторно смачиваем место склейки растворителем.

Смачиваем место приклейки диффузора к диффузородержателю. Ждём… Смачиваем снова и опять ждём… Минут через 10 можно попробовать отклеить диффузор. В идеале он без усилий должен отделится от диффузородержателя (вместе с катушкой и центрирующей шайбой). Но иногда требуется ему немного помочь (главное — аккуратность! Нельзя повреждать резиновый подвес!!!)

Очищаем места склейки от старого клея и просушиваем разобранный динамик.  Осматриваем разобранного пациента на предмет нахождения неисправности. Смотрим на катушку. При отсутствии на ней потёртости и отклеившихся витков — оставляем её в покое. При отклеивании виточка — приклеиваем его обратно тонким слоем клея БФ-2.

Внимательно осматриваем место крепления подводящих проводков к диффузору. Так и есть — у пациента наиболее часто встречающаяся у старых динамиков имеющих большой ход диффузора неисправность. Подводящий проводок в месте крепления перетёрся/переломился. О каком контакте может идти речь, когда всё висит на пропущенной в центр проводка нитке!

Аккуратно отгибаем медные «усики»…

…и отпаиваем подводящий проводок.

Повторяем операцию для второго проводка (даже если он ещё жив — болезнь легче предупредить!)

Обрезаем подводящие проводки по месту излома…

… и облуживаем получившиеся кончики (само собой — сначала используем канифоль). Тут необходима аккуратность! Используйте малое количество лёгкоплавкого припоя — припой впитывается в проводок, как в губку!

Аккуратно припаиваем проводок на место, загибаем медные «усики» и проклеиваем клеем (Момент, БФ-2) место прилегания проводка к диффузору. Запоминаем — паять проводок к крепёжным «усикам» — нельзя! Иначе как проводки можно будет поменять снова лет через десять?

Собираем динамик. Ставим диффузор со всем «хозяйством» в диффузородержатель, ориентируя проводки к местам их крепления. Затем проверяем правильность полярности — при подсоединении 1,5В пальчиковой батарейки к выводам, при подключении «+» батарейки к «+» динамика — диффузор будет «выпрыгивать» из корзины. Ставим диффузор так, что бы его «+» подводящий проводок был у обозначения «+» на корзине динамика.

Припаиваем подводящие проводки к контактным площадкам. Обращаем внимание, что длинна проводков уменьшилась почти на полсантиметра. Поэтому паяем их не как было на заводе — к отверстию в пластине, а с минимальным запасом, для сохранения длины.

Центрируем диффузор в его корзине с помощью фотоплёнки (или плотной бумаги), которую помещаем в зазор между керном и катушкой. Главное правило — помещаем центрировку равномерно по периметру, для соблюдения одинакового зазора. Количество (или толщина) центрировки должна быть такой, что бы при небольшом высовывании диффузора наружу он свободно держался на ней и не проваливался внутрь. Для динамика 25ГДН-1-4 для этого достаточно 4-ёх кусочков фотоплёнки, помещаемых попарно друг перед другом. Длинна фотоплёнки должна быть такой, что бы она не мешала, если положить динамик на диффузор. Для чего — читайте ниже. Приклеиваем диффузор. Пользуемся показанием к используемому клею (рекомендую «Момент», главный критерий выбора, что бы клей в дальнейшем можно было растворить растворителем). Я обычно высовываю диффузор на 1-1,5 см вверх, что бы центрирующая шайба не касалась корзины диффузородержателя, затем кисточкой наношу на неё и корзину тонкий слой клея, выжидаю и плотно всовываю диффузор внутрь, дополнительно прижимаю шайбу к корзине по периметру с помощью пальцев. После чего приклеиваю диффузор (в вдвинутом состоянии, не допуская перекоса).

Оставляем динамик в перевёрнутом виде на несколько часов под грузом (вот по этому наша фотоплёнка и не должна выступать за плоскость диффузора!). ..

После чего проверяем динамик на верность сборки. Достаём центрировку и аккуратно проверяем пальцами ход диффузора. Он должен ходить легко, не издавая призвуков (касанья катушки и керна быть не должно!). Подсоединяем динамик к усилителю и подаём на него низкочастотные тона небольшой громкости. Посторонние призвуки должны отсутствовать. При неправильном приклеивании (допущен перекос и т.д.) -динамик нужно расклеить (смотри выше) и собрать заново, соблюдая аккуратность! При качественной сборке мы в 99% получим полностью рабочий динамик.

Промазываем клеем кромку пылезащитного колпачка, выжидаем и аккуратно приклеиваем его к диффузору. Тут необходима аккуратность и точность — криво наклеенный колпачок не влияет на качество звука, зато очень портит внешний вид динамика. при приклеивании нельзя нажимать на центр колпачка!!! Он от этого может прогнуться и придётся его отклеивать, выпрямлять, промазывать изнутри тонким слоем эпоксидки для прочности и приклеивать обратно.

Выжидаем, пока полностью произойдёт склейка всех частей (около суток) и ставим готовый динамик на его место. Наслаждаемся звуком, который ничем не хуже, чем у нового заводского аналогичного динамика.

Вот и всё, теперь вы видите, что починить динамик — лёгкое дело. Главное — неторопливость и аккуратность! Так за час не спеша можно починить практически любой НЧ или СЧ динамик отечественного или импортного производства (для расклейки импортных динамиков зачастую требуется более мощный растворитель, например ацетон или толуол, аккуратно — они ядовиты!!!) имеющий аналогичный дефект.

Да, после операции у бывшего больного открылось второе дыхание и весёлые жёлтые сабы продолжают делать свой нелёгкий басовый труд:

Ремонт динамика своими руками

• 21 Квітня 2020
• 5239
• Статьи звуковое оборудование

Наверное любой человек, который связан с профессиональным звуковым оборудованием рано или поздно сталкивался с такой неприятной проблемой как неработающий динамик. В этой статье мы постараемся разобрать наиболее частые поломки, причины их возникновения и возможные пути их устранения.

Итак если у Вас перестал работать динамик, не стоит расстраиваться и сразу бежать покупать новый или нести его на ремонт. Для начала стоит разобраться самому, что же вышло из строя, ведь иногда причина поломки несущественна и ее достаточно просто можно решить своими силами.

Для начала давайте разберем конструкцию. На сегодняшний день все динамики имеют приблизительно одинаковое строение. В этой статье мы не будем описывать каждый элемент т.к на это может уйти еще 10 статей, но название основных частей необходимо знать, что бы понимать о чем пойдет речь дальше.

1. Необходимо проверить механическую часть динамика, а именно работу диффузора. Попробуйте аккуратно взяться за  края диффузора и медленно подвигать его вверх вниз, при этом линия между вашими пальцами должна пройти через центр динамика, что бы исключить перекос. Если диффузор спокойно двигается – это уже хорошо, если заклинен, тогда без разборки не обойтись ( но это то же не страшно)
2. Проверяем тестером сопротивление на клеммах вашего динамика, оно должно быть чуть меньше номинального указанного в паспорте. Если тестер молчит и диффузор двигается, проблема может быть только в катушке, но не спешим сразу вскрывать дин. Пробегитесь щупами тестера по гибким выводам и замерьте сопротивление в том месте где они заходят в диффузор. Если сопротивление есть, ищем обрыв и паяем. Если тестер молчит, то переходим к следующему пункту.
3. Пришла пора заглянуть во внутрь динамика. Вам нужно снять пылезащитный колпачок. Есть 3 способа сделать это:
   • Химический метод – обработать края колпачка растворителем, он размягчит клеевой состав, что позволит снять колпачок.  Для этого нам понадобится медицинский шприц и жидкость для снятия лака (лучше подходит без ацетона, на основе этилацетата). Набираем жидкость в шприц и не спеша по кругу обрабатываем края колпачка. Жидкость постепенно впитается в шов и размягчит клеевой состав. Берем инструмент с узким краем (Скальпель, или часовая отвертка) и пробуем по чуть чуть поднять колпачок. Этот метод имеет несколько минусов. Первое это запах. А второе: Как правило 90 процентов диффузоров бумажные и размягчая клеевой состав, растворитель точно так же размягчает бумагу, поэтому снимая колпачок, с ним снимается верхний слой бумаги.
   • Термический метод – Снять пылезащитный колпачок можно с помощью паяльника либо фена. Тонким жалом паяльника вы подрываете край колпачка и аккуратно плавите клей двигаясь по кругу. Феном нагреваем колпачок и диффузор и аккуратно снимаем по кругу. Недостатки  такого метода: Сложный температурный контроль (для начала нужно потренироваться на неликвидных динамиках), Этот метод неприменим к диффузорам из других материалов (п.в.х., пластик, и.т.д)
   • Механический метод – Один из самых простых и на наш взгляд самых правильных. Колпачок срезается остро заточенным скальпелем по кругу под основание. Это самый быстрый метод, вы не повредите сам диффузор, разве что по неаккуратности порезав его.
4. Сняв защитный колпачок Вы увидите край катушки и залитые подводящие провода. Иногда проблема неработающего динамика кроется именно в обрыве обмоточного провода катушки. Аккуратно доберитесь до тонких обмоточных проводов. Лучше это сделать с помощью паяльника, расплавив верхний защитный слой клеевого состава. Добравшись до места у основания катушки, замеряем сопротивление. Если сопротивление есть, пропаиваем провода, если нет, то тут без дальнейшей разборки не обойтись.  Разборка динамика – это достаточно трудоемкий процесс. И опять же есть разные способы, которые мы рассмотрим в следующей статье.

Дополнительная информация по ссылке: http://musicalka.com.ua/remont-dinamika-svoimi-rukami-chast-2.html
