Ремонт диодной лампы 220в. Ремонт светодиодной лампы 220В своими руками: пошаговая инструкция

Как разобрать светодиодную лампу на 220В. Какие инструменты понадобятся для ремонта LED-лампы. Как найти и устранить неисправность в светодиодной лампе. Как заменить сгоревшие светодиоды и отремонтировать драйвер.

Устройство и принцип работы светодиодной лампы 220В

Прежде чем приступать к ремонту, важно разобраться в устройстве и принципе работы светодиодной лампы на 220В. Основные компоненты LED-лампы:

• Цоколь для подключения к патрону
• Корпус-радиатор для отвода тепла
• Драйвер для преобразования 220В в постоянный ток
• Светодиодная матрица или отдельные светодиоды
• Рассеиватель света

Принцип работы следующий: напряжение 220В через цоколь поступает на драйвер, который преобразует его в постоянный ток нужной силы и напряжения для питания светодиодов. Светодиоды, получая питание, излучают свет. Излишнее тепло отводится через корпус-радиатор.

Основные причины поломки светодиодных ламп

Чаще всего светодиодные лампы выходят из строя по следующим причинам:

• Перегорание светодиодов из-за перегрева или перенапряжения
• Выход из строя драйвера вследствие скачков напряжения
• Нарушение пайки или обрыв проводников на плате
• Механические повреждения корпуса или рассеивателя
• Окисление контактов в цоколе

Зная возможные причины поломки, можно быстрее локализовать неисправность при ремонте.

Необходимые инструменты для ремонта LED-лампы

Для самостоятельного ремонта светодиодной лампы на 220В потребуются следующие инструменты и материалы:

• Мультиметр для прозвонки и измерений
• Паяльник и припой для пайки
• Отвертки разных размеров
• Пинцет для работы с мелкими деталями
• Бокорезы и плоскогубцы
• Термоклей или силиконовый герметик
• Запасные светодиоды и компоненты драйвера

С таким набором инструментов можно выполнить большинство ремонтных операций.

Как разобрать светодиодную лампу на 220В

Разборка LED-лампы выполняется в следующем порядке:

1. Открутить или отщелкнуть рассеиватель света
2. Аккуратно отсоединить светодиодную плату от радиатора
3. Отпаять провода, соединяющие плату с драйвером
4. Извлечь драйвер из корпуса лампы
5. При необходимости отделить цоколь от корпуса

Действовать нужно осторожно, чтобы не повредить хрупкие детали. Для удобства сборки рекомендуется фотографировать каждый этап разборки.

Диагностика неисправностей в светодиодной лампе

После разборки лампы можно приступать к поиску неисправности:

• Визуально осмотреть все компоненты на предмет повреждений
• Прозвонить мультиметром светодиоды и элементы драйвера
• Проверить целостность всех проводных соединений
• Измерить выходное напряжение драйвера
• Протестировать работу светодиодов от внешнего источника питания

Последовательная проверка всех узлов позволит локализовать причину поломки.

Замена неисправных светодиодов в LED-лампе

Если диагностика показала, что вышли из строя один или несколько светодиодов, их необходимо заменить:

1. Выпаять неисправные светодиоды с платы
2. Очистить контактные площадки от остатков припоя
3. Припаять новые светодиоды, соблюдая полярность
4. Проверить работу отремонтированной цепочки

Важно использовать светодиоды с аналогичными характеристиками. При замене нескольких диодов лучше заменить всю цепочку целиком.

Ремонт драйвера светодиодной лампы

Драйвер — самый сложный узел LED-лампы. Его ремонт включает следующие этапы:

1. Визуальный осмотр платы на предмет повреждений
2. Проверка и замена вздувшихся конденсаторов
3. Прозвонка и замена сгоревших резисторов
4. Проверка исправности диодного моста
5. Замена вышедших из строя микросхем

При значительных повреждениях драйвера проще заменить его целиком на аналогичный.

Сборка и проверка отремонтированной LED-лампы

После устранения неисправности лампу необходимо собрать в обратном порядке:

1. Установить драйвер в корпус
2. Припаять провода к светодиодной плате
3. Закрепить плату на радиаторе
4. Установить рассеиватель
5. Проверить работу лампы от сети 220В

Если лампа работает нормально, можно считать ремонт успешно завершенным. При возникновении проблем нужно повторно проверить все соединения.

Меры безопасности при ремонте светодиодных ламп

При самостоятельном ремонте LED-ламп важно соблюдать следующие правила безопасности:

• Отключить лампу от сети перед разборкой
• Использовать инструменты с изолированными ручками
• Не касаться оголенных проводников и контактов
• Работать в хорошо освещенном месте
• Использовать защитные очки при пайке

Соблюдение этих простых правил позволит избежать травм и повреждения лампы в процессе ремонта.

Профилактика поломок светодиодных ламп

Чтобы светодиодные лампы служили дольше, рекомендуется соблюдать следующие правила эксплуатации:

• Не превышать максимально допустимую мощность
• Обеспечить хорошую вентиляцию светильника
• Использовать стабилизаторы напряжения
• Избегать частых включений/выключений
• Не использовать лампы в условиях повышенной влажности

Правильная эксплуатация значительно продлит срок службы LED-ламп и снизит вероятность поломок.

Ремонт светодиодной лампы на 220 вольт своими руками

Автор Alexey На чтение 6 мин Просмотров 2к. Опубликовано 20.02.2021 Обновлено 20.02.2021

Содержание

1. Ремонт светодиодных ламп
2. Поиск неисправных элементов светодиодной лампы
3. Проверка светодиодов в сборке
4. Ремонт светодиодной люстры

Светодиодные лампы на 220 вольт с точки зрения маркетинга считаются неразборными и не ремонтопригодными. Однако на самом деле такие лампы можно ремонтировать дома своими руками. Часто из нескольких перегоревших светодиодных ламп, можно собрать рабочую используя уцелевшие запчасти.

То же самое можно сказать о светодиодной люстре, снабженной пультом управления – ввиду сложности электронной схемы и множества компонентов, причина поломки может быть в мелких деталях, которые можно обнаружить и заменить, используя запчасти, извлеченные из других светильников.

Ремонт светодиодных ламп

Лампы, использующие светодиодное свечение, собраны из множества светодиодов в одну сборку. Для обеспечения нужного для светодиодов напряжения используется встроенный блок питания, часто называемый драйвером. Поэтому причины неполадок лампы могут быть как в самом драйвере светильника, так и в светодиодах сборки.

В дешевых моделях светодиодных ламп применяется блок питания без трансформатора, с токоограничивающими конденсаторами. Недостатком такой схемы является последовательное включение светодиодов в светодиодной сборке. Если в данной сборке перегорает один светодиод – все остальные источники света в лампе перестают работать.

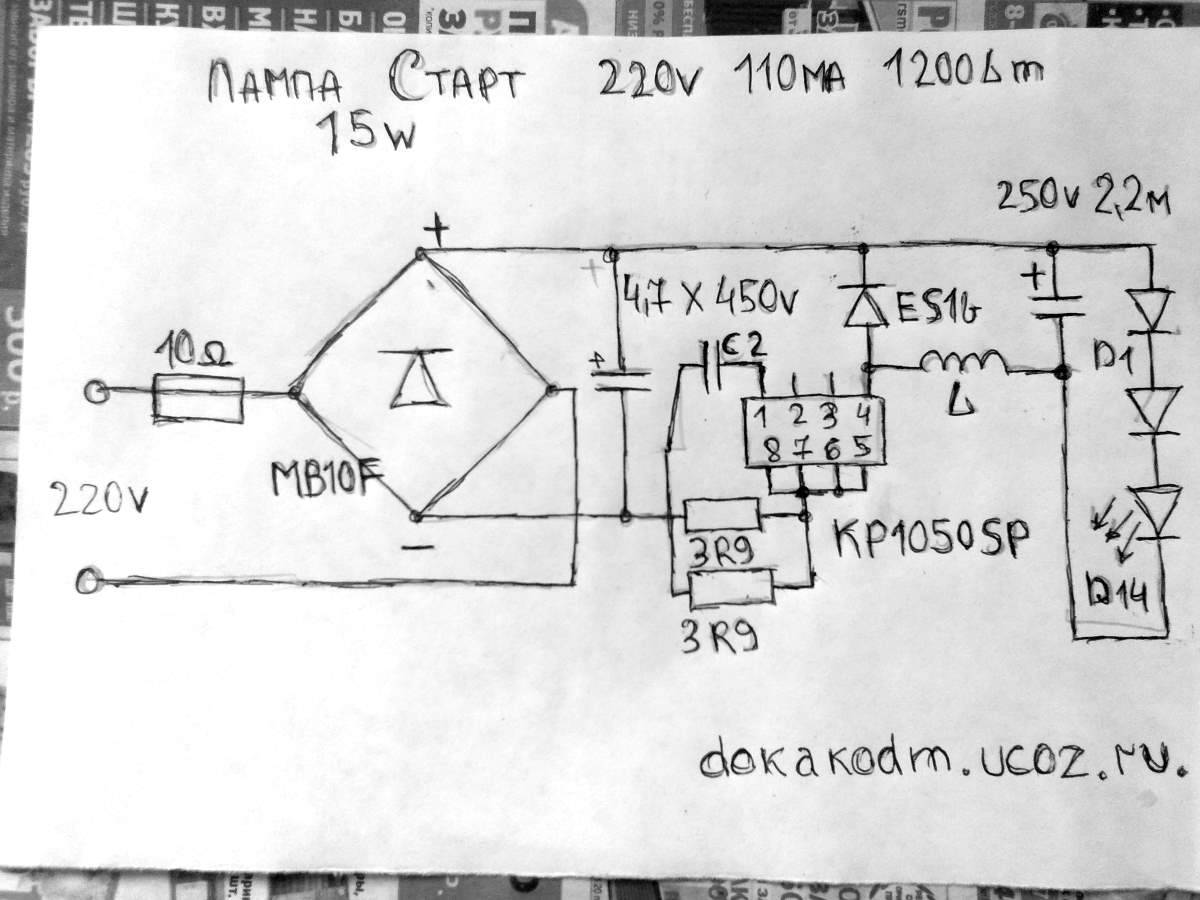

Светодиоды HL1-HL27 включены последовательно

Необходимо вскрыть корпус светодиодного светильника – отсутствие трансформатора на драйвере укажет его тип. Поскольку в простом драйвере присутствует минимум деталей – диодный мост и несколько  резисторов и конденсаторов, то диагностика схемы заключается в проверке элементов. Более сложные драйвера имеют трансформаторный или импульсный блок питания, поэтому более сложные в ремонте, так как требуют познаний в радиотехнике.

Часто резисторы драйвера светодиодной лампы не выдерживают нагрузки и перегорают из-за перегрева. Если на резисторе не сохранилось никаких меток, узнать его номинал можно из схемы данной лампы, или рассчитав сопротивление исходя из максимально допустимого тока светодиодной сборки. Для более сложных драйверов потребуется схема. Процесс разборки лед лампы и ее тестирование показано на видео:

Видео обзор и разбор для ремонта светодиодной лампы на 220в

Поиск неисправных элементов светодиодной лампы

Часто только поверхностный визуальный осмотр светодиодной сборки может указать на неисправность – на матрице светильника перегоревший светодиод будет значительно отличаться от остальных, демонстрируя характерные признаки воздействия электрической дуги – почернение, налет копоти и характерный запах.

Перегоревший светодиод видно невооруженным глазом

Если подать напряжение на светильник и замкнуть перегоревший светодиод в последовательной матрице – остальные должны засветиться, при условии, что в матрице нет других неисправных компонентов. Следует помнить, что простые драйверы не имеют гальванической развязки с сетью, поэтому элементы матрицы пребывают под высоким напряжением относительно земли, что может привести к поражению при неосторожном касании открытых проводников светильника.

Если визуально перегоревший светодиод ничем не отличается от остальных, то определить разорванное звено цепи и отремонтировать светильник можно при помощи описанного выше замыкания выводов, осуществляемого поочередно на контактах каждого светодиода в последовательной сборке или при помощи проверки мультиметром. Пример ремонта бюджетного лед светильника с бестрансформаторным драйвером показан на видео:

Видео простого и быстрого ремонта светодиодной лампочки

Замыкание на неисправном светодиоде возобновит цепь, но светодиоды будут светить чуть ярче, так как общее напряжение будет разделено на меньшее количество элементов. Поэтому перегоревший светодиод лучше заменить, или вместо него вставить резистор около 100 Ом, иначе при повышенном на каждом отдельном светодиоде напряжении вероятность выхода из строя данных элементов увеличивается.

Проверка светодиодов в сборке

Но, если в матрице светильника вышло из строя больше одного элемента, или драйвер имеет более сложную конструкцию и светодиоды подключены параллельно, то выявить их предыдущим способом замыкания не удастся, а работающий трансформаторный блок питания может сгореть. Поэтому каждый светодиод в сборке проверяют при помощи тестера как и обычный диод.

Для ремонта каждый светодиод в матрице необходимо прозвонить

В последовательной сборке соседние светодиоды никак не влияют на точность показаний мультиметра, поэтому выпаивать элементы из платы светильника не нужно. При прямом подключении светодиод звонится как обычный диод, при этом возможно его слабое свечение. Выявив испорченные светодиоды их нужно заменить.

Данные светодиоды, как правило, также имеют структуру SMD, поэтому, выпаять их неповрежденными из матрицы неисправной светодиодной лампы при помощи обычного паяльника практически невозможно. Следует использовать специальное жало или сделать подходящую под размеры светодиода насадку. Процесс проверки светодиодов и их пайка при ремонте светодиодной лампы показан на видео:

Видео: Простая светодиодная лампа схема ремонт

При пайке светодиодов необходимо соблюдать полярность – для этого контактные площадки и контакты анода и катода имеют отличающиеся контуры. При пайке следует быть внимательным, чтобы контуры светодиода и контактных площадок совпадали.

Ремонт светодиодной люстры

В светодиодных люстрах, оборудованных пультом управления для изменения яркости свечения, применяются более сложные драйвера, имеющие блок питания и широтно-импульсную модуляцию (ШИМ). При получении сигнала от пульта изменяется скважность импульсов тока, направляемых через светодиоды различных цветов, от чего они выделяют меньшее количество световой энергии, которое воспринимается глазом как уменьшение яркости и создается красочная картина.

В данных светильниках, как и в светодиодной ленте, группы из нескольких последовательно включенных светодиодов могут подключаться параллельно к стабилизированному источнику постоянного напряжения. Поэтому неисправность одного светодиода повлечет отключение только одной группы, в которую он включен последовательно, а остальные сборки должны светиться.

Поиск неисправностей в драйверах лед ламп аналогичен диагностике электронных балластов люминесцентных светильников – последовательное исключение неисправных элементов. Но в сложных драйверах неисправность может заключаться в микросхеме микропроцессора, в модуле приема сигнала от пульта управления, в силовых ключах ключах или в остальных цепях.

Схема светодиодной люстры с дистанционным управлением

Вначале нужно проверить наличие постоянного напряжения на выходе блока питания (на плате притронуться щупами к выводам сглаживающего электролитического конденсатора). Выходов напряжения может быть несколько – раздельно для питания силовых ключей и микросхем модулятора и модуля приема сигнала от пульта управления.

Проверить исправность ШИМ микросхемы после исключения остальных неполадок можно при помощи показаний осциллографа и имеющихся шаблонных осциллограмм при их сравнении. Модуль приема сигнала от пульта управления имеет свои микросхемы, и их проверка также осуществляется по осциллограммам в контрольных точках проверки.

В более простых светодиодных люстрах нет регулировки яркости, а смена режимов осуществляется беспроводным переключателем, управляемым пультом или выключателем. Ремонт такой люстры показан на видео:

https://www.youtube.com/watch?v=UAsOujchHkw

Нужно помнить, что вероятность успешного ремонта сложных электронных схем зависит от опыта и знаний мастера. Опытный мастер всегда вначале старается исключить самые легкие для ремонта причины отказа оборудования – например, проверит батарейки в пульте управления, измерит напряжение в патроне лампы, попытается визуально определить причину и так дальше, последовательно переходя к более сложным процедурам.

как разобрать и отремонтировать лед-лампочку, найти и заменить сгоревший светодиод

Светодиодная лампа – это надежный и практичный источник света, который может прослужить до 25 лет.

Но может случиться ситуация, когда лампочка не работает – она перегорает или ломается.

Выходом становится самостоятельный ремонт светодиодного устройства. В отличие от ламп накаливания, ее можно починить своими руками, даже не имея специальной подготовки и знаний.

Содержание

• 1 Принцип работы и устройство светодиодной лампы 220 v
• 2 Основные причины поломок
• 3 Как починить светодиодную лампу
  • 3.1 Как разобрать и выявить неисправности
  • 3.2 Замена светодиодов
  • 3.3 Устранение основных причин моргания
  • 3.4 Особенности сложного ремонта: устройство, схемы драйверов
• 4 Меры предосторожности
• 5 Основные выводы

Принцип работы и устройство светодиодной лампы 220 v

Прежде чем браться за ремонт, нужно разобраться с устройством светодиодной лампы на 220 В. Вне зависимости от вида прибора все светодиодные лампочки устроены одинаково.

Основные элементы:

• цоколь;
• диэлектрическая прокладка между корпусом и цоколем;
• драйвер;
• плата с рабочими элементами;
• диоды;
• радиатор;
• оптическая система.

Лампочка представляет собой набор светодиодов, которые размещены на плате с радиатором для отвода тепла. Радиатором может служить металлический корпус.

Диоды получают питание от драйвера – электронного блока, который преобразует сетевое напряжение в необходимое для свечения. Драйверы бывают электронные и конденсаторные. Первый вариант является более дорогостоящим, но более надежным и используется в среднем и люксовом сегменте. Дорогие диодные лампы могут стабилизировать ток на заданном уровне.

Вся конструкция помещается в корпус и снабжается цоколем. Роль рассеивателя играет защитный колпачок.

Работает прибор следующим образом. Питающее напряжение с контактов патрона передается на цоколь. С него питание через два припаянных провода подается на драйвер, который в свою очередь питает светодиоды.  В диодах под действием электрического тока происходит преобразование энергии в световой поток. Если лампа не горит, значит, произошла поломка одного из элементов.

Преимущества светодиодных ламп:

• низкое потребление энергии;
• долгий срок службы;
• высокая светоотдача;
• сразу же включается после подачи напряжения;
• экологичность;
• широкий ассортимент;
• устойчивость к механическому воздействию;
• прочность;
• отсутствие мерцания;
• возможность ремонта в отличие от ламп накаливания и галогенок.

Недостаток у светодиодных ламп один – это высокая цена. Она окупается, если использовать лампочку в течение нескольких лет. Поэтому неработающую лампочку нужно постараться починить. Разборный корпус позволяет добраться до любого узла с минимальными усилиями и отремонтировать или заменить его.

Основные причины поломок

Наиболее распространенной причиной поломки лампы являются резкие скачки напряжения и непостоянность электросети. Сами диоды устойчивы к перепадам в сети, а драйвер может испортиться. Чрезмерное напряжение может пробить диодный мост. Это приводит к тому, что ломаются компоненты, и требуется замена светодиодов или драйвера.

Установка некачественной вентиляции также может привести к поломке. Для корректной и качественной работы нужно проветривание, иначе драйвер будет перегреваться. Это может привести к выходу элемента из строя. Поэтому важно правильно подбирать люстру с подходящей конструкцией плафона.

Заводской брак – это свойственный вариант для товаров неизвестных фирм. Могут быть неисправны как отдельные элементы схемы, так и весь светильник в целом.  Подобная проблема практически не встречается у брендовой продукции, поэтому лучше купить дорогое, но проверенное устройство.

Поломка токоограничивающего резистора или конденсатора может вызвать мигание и мерцание.

Ошибки в организации системы освещения могут вызвать поломку. Это касается и электропроводки – неправильно выбранное сечение провода, неверное подключение светильника.

Внешние факторы и условия эксплуатации могут привести к поломке. Высокая влажность, механические удары, вибрации, неправильный подбор IP лампы – все это приводит к неполадкам с устройством.

Важно! Ремонт сломанных светодиодных ламп на 220 В своими руками нельзя производить до бесконечности, намного проще исключить факторы, приводящие к поломке.

В первую очередь устройство нужно осмотреть. Оно не должно иметь царапин, сколов, кривых краев. Можно обратить внимание на диммируемые светодиодные источники света. В них светорегулятор позволяет понизить пусковой ток, что уменьшит вероятность преждевременной поломки лампочки.

Как починить светодиодную лампу

Перед тем, как начинать ремонтировать светодиодную лампу, следует определить причину выхода из строя лампы. Первое, что нужно проверить – патрон и напряжение в нем. Также следует прозвонить предохранитель, если он есть в составе. Его можно не выпаивать из платы, а просто приложить к выводам щупы мультиметра. Если на дисплее высвечивается бесконечное сопротивление, нужно поменять предохранитель. Затем лампочка вставляется в светильник и проверяется. Если загорелась, то ремонт окончен. Если проблема не в предохранителе, нужно продолжать ремонт.

Ремонт светодиодных ламп требует наличия оборудования – мультиметра и паяльника. Без тестера не получится прозвонить драйвер, который является наиболее уязвимой деталью лампочки. Также следует подготовить пинцет – им удобно устанавливать маленькие детали.

Также наиболее уязвимыми компонентами являются токоограничивающий резистор и конденсатор.

Как разобрать и выявить неисправности

Для осуществления ремонтных работ светодиодную лампу нужно разобрать. Разборка устройства требует аккуратности, внимания и сноровки – важно не перепутать этапы процесса и правильно восстановить лампочку. Чтобы не запутаться, можно сфотографировать каждый шаг.

Перед тем, как разобрать лампу, нужно открутить купол. Чтобы открыть лампочку, следует взять двумя руками за края и вращательными нерезкими движениями отделить верхнюю часть. Если есть слой герметика, его нужно удалить с помощью шприца с растворителем. Также герметик можно убрать путем прогрева стыка техническим феном. Но важно не расплавить корпус и не вызвать поломку стекла.

Затем снимается пластина со светодиодами. Нужно открутить все крепежные болты, закрепляющие их. С помощью пинцета отсоединяется монтажная плата от радиатора. Зоны прилегания провода питания нужно распаять и отделить пластину от остальных деталей. Цоколь и радиатор разъединяются вращательными движениями.

Все составные части следует осмотреть. Нужно обратить внимание на светодиоды – если на них есть черные точки или подпаленные места, их придется заменять.  Если диоды не сгорели, проверяется драйвер. Из него выпаиваются детали и прозваниваются мультиметром. Неисправные элементы заменяются на новые с аналогичными техническими характеристиками.

Замена светодиодов

Одна из часто встречающихся поломок – сгоревший излучатель. Это определяется по черному нагару. Но не все светоизлучающие диоды могут проявлять признаки неисправности, поэтому придется их прозванивать мультиметром поочередно. Лампы на 220 В бывают разные – в некоторых моделях используется минимальное количество светодиодов, а в некоторых наоборот может быть поставлено несколько десятков излучающих компонентов.

Для проверки выпаивать диоды не требуется. Достаточно поднести щупы мультитестера к выводам и проверить работу. При подаче минимального напряжения элемент загорится. Если диод не включается, его нужно выпаять и поменять на точно такой же.

Заменить перегоревший LED компонент можно с помощью паяльника. В светильниках используются SMD светодиоды для поверхностного монтажа. Нерабочие части выпаиваются с пластины и заменяются на новые, с такими же параметрами.

Если нет светодиодных элементов, можно сделать временную перемычку. Используется такой метод, если в лампе более шести элементов. Но проработает такое устройство недолго.

Устранение основных причин моргания

Основными причинами, почему мигает светодиод, могут стать вышедшие из строя резисторы и конденсаторы. Их нужно выпаять из схемы и проверить. Конденсатор при поломке вздувается, токоограничивающий резистор нужно прозвонить мультиметром.

Также моргание может вызвать подсветка-индикатор на выключателе. Она пропускает малое количество энергии, но заряд накапливается на конденсаторе и происходит выдача разряда на светодиоды. Решается проблема двумя способами:

• отключение подсветки из клавиши выключателя;
• нужно разобрать светильник и на всех патронах поменять фазный и нулевой провода местами.

После замены моргание должно прекратиться.

Особенности сложного ремонта: устройство, схемы драйверов

Драйвер является одним из самых уязвимых компонентов в светодиодной лампе. Устройство электрической схемы драйвера на 220 В условно делятся на 3 типа:

• стабилизирующие ток;
• стабилизирующие напряжение;
• без стабилизации.

В светодиодных лампах используется первый тип. Второй вид подходит для светодиодных лент.

Для починки компонента его стоит визуально осмотреть. Если есть видимые перегоревшие элементы, их следует выпаять и заменить аналогичными. Когда видимые повреждения отсутствуют, придется прозванивать мультитестером все детали по отдельности.

Важно! Прозванивать и выпаивать элементы нужно по одному. Если сразу удалить все составляющие, потом можно перепутать их местоположение на плате.

Светодиодные лампы для ванной и кухни изготавливаются со стабилизатором питания, которые понижают напряжение до 12 или 24 В. Стабилизирующий блок питания может выйти из строя. Это происходит по нескольким причинам – превышение потребляемой нагрузки и неправильный выбор степени защиты IP. Чинить такие устройства в домашних условиях без специальных знаний и оборудования нельзя. Блок питания со стабилизацией нужно заменить. Покупая новый, нужно обратить внимание на его технические характеристики. Также важно правильно подключить устройство – информацию по соединению проводов можно найти в технической документации.

Меры предосторожности

Так как светодиодная лампа питается от сети, нужно соблюдать технику безопасности. Основные требования:

• перепаивания и измерения проводятся при отключенной светодиодной лампе;
• конденсаторы следует разрядить вручную – для этого выводы закорачиваются на несколько секунд металлическим инструментом с заизолированной ручкой;
• после проведения ремонта прибор следует проверить;
• при проверке нужно защитить глаза очками, так как при неправильной сборке один из элементов может взорваться;
• нельзя оставлять без присмотра включенную паяльную станцию.

Правильно отремонтированная лампочка прослужит свой срок полностью.

Основные выводы

Светодиодные осветительные устройства активно используются в домах для создания подсветки. Это стало возможным благодаря их преимуществам – надежность, малое потребление электроэнергии и долгий срок службы. Но иногда светодиодные приборы могут выйти из строя. В таком случае можно самостоятельно провести ремонт изделия.

Перед тем как ремонтировать светодиодную лампу, нужно разобраться с причинами, которые привели к поломке. Может сломаться драйвер, подающий питание, перегореть светодиод или токоограничивающий конденсатор.

Бесконечно производить ремонт светодиодной лампы нельзя, поэтому лучше избавиться от факторов, мешающих долгому функционированию. Чтобы устройство долго работало без поломок и неполадок, стоит соблюдать условия эксплуатации.

Предыдущая

Лампы и светильникиКак правильно подключить светодиод к сети 220 В

Следующая

Лампы и светильникиТаблица соотношения мощности светодиодных, энергосберегающих и ламп накаливания

Как работают светодиодные лампочки?

Задать вопрос

спросил 9 лет, 6 месяцев назад

Изменено 5 лет, 6 месяцев назад

Просмотрено 55 тысяч раз

\$\начало группы\$

Я использую и делаю светодиодные фонари уже много лет, и я ОЧЕНЬ знаком со всеми их схемами и технологиями, но я только что получил свою первую домашнюю светодиодную лампочку, работающую от сети переменного тока 110 В. Он очень похож на фонарик — у него большой радиатор, а внутри него 1 или несколько светодиодов (марка и характеристики излучателей не знаю). Меня больше всего интересует, как электричество от розетки попадает к эмиттеру. В фонарике питание поступает от батареи постоянного тока через регулятор тока (драйвер светодиода) и в сам светодиод. Это не сложно, потому что напряжение обычных светодиодных излучателей примерно такое же, как у литиевых батарей (3,7 В, 7,4 В и т. д.), что делает ограничение тока относительно простым, поступающим от одно- или двухэлементного источника света.

Как это работает для лампы переменного тока высокого напряжения? Есть ли трансформатор и выпрямитель внутри КАЖДОЙ лампочки (надеюсь, что нет), или излучатели изготовлены для работы от сети переменного тока 110 В и просто используют половину цикла волны?

\$\конечная группа\$

7

\$\начало группы\$

В Интернете есть несколько схем из известных источников, которые показывают, как светодиоды могут питаться напрямую от сети переменного тока без трансформатора. Вот один из ON semi: —

А вот документ, из которого он взят. Документ озаглавлен «Сильноточный светодиод — примечания по применению емкостного капельного привода».

Вот еще одна интересная статья, на этот раз из EDN. На ней показана следующая схема, снова бестрансформаторная: —

И еще артикул и схема здесь: —

\$\конечная группа\$

1

\$\начало группы\$

Зависит от светодиодной лампочки. Некоторые лампы прямого постоянного тока. Они предназначены для ламп на 12 В, а не для ламп переменного тока. Они меньше, в них отсутствуют выпрямители переменного тока, обычно они состоят из 3 светодиодов + резистор или маломощной управляемой микросхемы в керамическом корпусе.

Теперь светодиодные лампы, предназначенные для замены стандартных ламп накаливания на 120 В, очень похожи на лампы CCFL.

У них есть секция выпрямления переменного тока, большинство из них полуволновые. Затем они уменьшают его, затем используют секцию управления током, чтобы обеспечить последний шаг для освещения. Если это светодиодная лампа Fading, для этого внутри будет больше схем.

\$\конечная группа\$

2

Какое напряжение используется для питания светодиодов внутри светодиодной лампочки?

\$\начало группы\$

Сегодня вскрыл светодиодную лампочку, а там из центра торчат два толстых провода для питания светодиодов.

Я знаю, что он будет отличаться по конструкции, но я не могу найти даже диапазон напряжений, поэтому и спрашиваю. Какое типичное напряжение используется для питания светодиодов в такой светодиодной лампочке?

\$\конечная группа\$

8

\$\начало группы\$

Белые светодиоды запускаются при напряжении 2,85 В и работают при напряжении около 3 В. Разработчик выбирает серии и, возможно, шунтирующие массивы для резервирования, чтобы они соответствовали генерируемому напряжению. Итак, если бы было 80 светодиодов, это почти цепочка на 240 В или две цепочки на 120 В.

Большие контакты в центре предназначены для механической жесткости, а не для тока.

\$\конечная группа\$

\$\начало группы\$

Подсчитайте светодиоды (последовательно) и умножьте на ~2,8 В

Я сделал это на днях, получил переменный источник питания, который может достигать 50 В и имеет ограничение по току.

Подключите светодиоды к источнику питания, соблюдая правильную полярность (и убедитесь, что электроника удалена).

Затем установите ограничение тока, скажем, 50 мА и установите высокое напряжение, например, 40 или 50 В. Затем продолжайте увеличивать ограничение тока и наблюдайте, как растет напряжение. Когда светодиоды станут такими же яркими, как в лампе, запишите напряжение, и это то, сколько они будут потреблять.

Убедитесь, что вы не подаете слишком большое напряжение, потому что это может сжечь их.

\$\конечная группа\$

2

\$\начало группы\$

Вопрос

Какое типичное напряжение используется для питания светодиодов в такой светодиодной лампочке, как показано ниже?

---

Ответ

Краткий ответ 9101

1. Напряжение между анодом и катодом Рабочее напряжение

2. Ток через светодиод (светоизлучающий диод): от 300 мА до 350 мА (350 мА — абсолютный максимальный прямой ток, допустимый через светодиод)

3. Срок службы: 100000 часов

---

Длинный ответ (TL;DR)

---

Ссылки

(1) 6W Светодиодная лампа схема — Большой Клайв, 2017 июль 0,

(2) Светодиодный учебник (включая силовой светодиод) — Ник Пул, Bboyho, Sparkfun

(3

(3

(3

(3

(3

(3

(3

(3 ) Светодиодная лампа 1 Вт (3 В ~ 3,5 В, 300 мА ~ 350 мА) Учебное пособие — Компоненты 101

(4) Что это за емкостные блоки питания для светодиодов? — Lee Teschler 2017jun14

(5) Зачем вообще нужны все эти светодиодные драйверы? — Ли Тешлер, 2017jun14

(6) WS3441 Неизолированный понижающий автономный светодиодный драйвер, техническое описание — WinSemi

---

\$\конечная группа\$

\$\начало группы\$

Обычно светодиоды POWER питаются постоянным током от светодиодного драйвера.
