Ремонт клеммной колодки бензонасоса ваз 2115. Ремонт клеммной колодки бензонасоса ВАЗ 2115: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно провести ремонт клеммной колодки бензонасоса ВАЗ 2115. Какие инструменты потребуются для ремонта. Где находится бензонасос в ВАЗ 2115. Как определить неисправность бензонасоса. Как разобрать и собрать топливный модуль ВАЗ 2115.

Содержание

Топливный модуль ВАЗ 2115: основные компоненты и расположение

Топливный модуль ВАЗ 2115 — это сложный узел, расположенный в бензобаке автомобиля. Он состоит из нескольких важных элементов:

Бензонасос — основной рабочий элемент, подающий топливо в систему
Датчик уровня топлива — отправляет данные об остатке бензина на приборную панель
Фильтр грубой очистки (сетка) — защищает насос от крупных загрязнений
Регулятор давления (есть не на всех модификациях)

Топливный модуль находится под задним сиденьем автомобиля. Чтобы получить к нему доступ, нужно снять подушку заднего сиденья.

Признаки неисправности топливного модуля ВАЗ 2115

Как определить, что топливный модуль ВАЗ 2115 нуждается в ремонте? Вот основные признаки неисправности:

Двигатель работает неустойчиво, «дергается» при движении
Повышенный шум при работе двигателя
Стрелка указателя уровня топлива показывает неверные данные или «упала» на ноль
Затрудненный запуск двигателя, особенно в холодную погоду
Повышенный расход топлива
Падение мощности двигателя, особенно при разгоне

При появлении этих симптомов рекомендуется провести диагностику топливной системы.

Необходимые инструменты для ремонта клеммной колодки бензонасоса

Для проведения ремонта клеммной колодки бензонасоса ВАЗ 2115 потребуются следующие инструменты:

Набор гаечных ключей
Отвертки плоская и крестовая
Пассатижи
Тестер для проверки электрических цепей
Емкость для слива остатков топлива
Новые уплотнительные прокладки
Ветошь для очистки деталей

Перед началом работ убедитесь, что все необходимые инструменты подготовлены.

Пошаговая инструкция по разборке топливного модуля ВАЗ 2115

Разборка топливного модуля ВАЗ 2115 производится в следующей последовательности:

Отсоедините клемму аккумулятора во избежание короткого замыкания
Снимите подушку заднего сиденья для доступа к топливному модулю
Отсоедините электрический разъем от топливного модуля
Открутите крепежные гайки и осторожно извлеките модуль из бака
Слейте остатки топлива в подготовленную емкость
Снимите нижний стакан модуля, потянув его вниз или поддев отверткой фиксаторы
Выкрутите два винта крепления датчика уровня топлива и снимите его

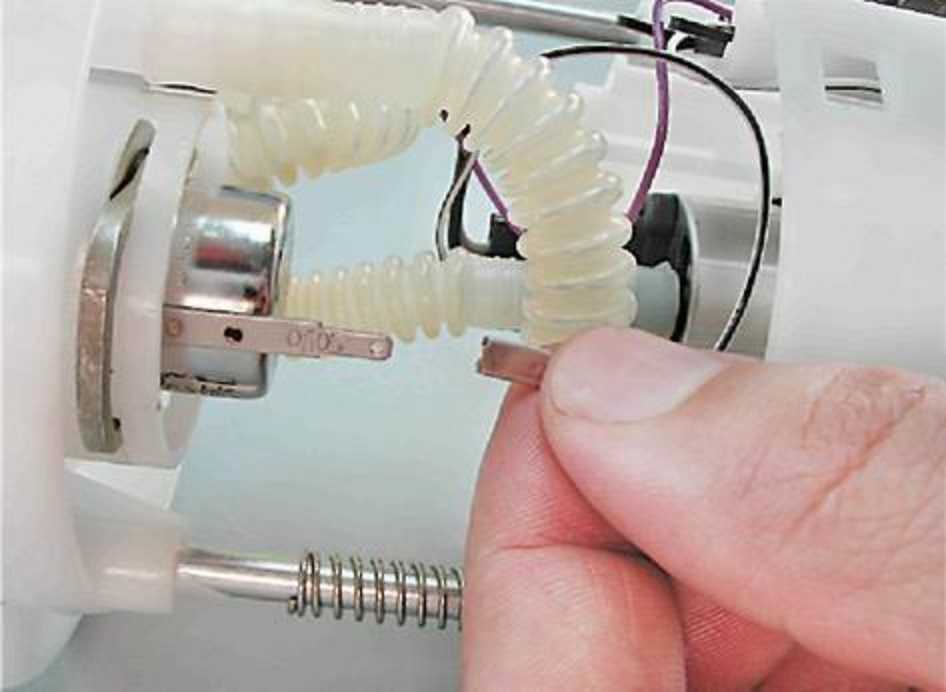

Отсоедините две колодки проводов от кронштейна и бензонасоса
Снимите сетку фильтра грубой очистки, поддев ее отверткой
Извлеките стопорную шайбу из сетки фильтра
Снимите корпус с бензонасосом, предварительно вынув фиксирующий шплинт

Будьте аккуратны при разборке, чтобы не повредить хрупкие пластиковые детали.

Особенности ремонта клеммной колодки бензонасоса ВАЗ 2115

Клеммная колодка бензонасоса ВАЗ 2115 часто выходит из строя из-за окисления контактов или механических повреждений. Вот основные этапы ремонта:

Тщательно осмотрите контакты колодки на предмет окисления или подгорания
При наличии окисления зачистите контакты мелкой наждачной бумагой
Проверьте целостность проводов, идущих к колодке
Если провода повреждены, замените их или восстановите изоляцию
Проверьте работоспособность колодки тестером
При сильном повреждении замените клеммную колодку на новую
Обработайте контакты специальным токопроводящим составом для защиты от окисления

После ремонта убедитесь в надежности соединения колодки с бензонасосом.

Сборка и установка топливного модуля ВАЗ 2115

Сборка топливного модуля ВАЗ 2115 производится в обратном порядке. Обратите внимание на следующие моменты:

Замените все поврежденные или деформированные детали на новые

Проверьте состояние резиновых уплотнителей и прокладок, при необходимости замените их
Убедитесь, что сетка фильтра грубой очистки не имеет повреждений
Проверьте правильность подключения всех электрических разъемов
При установке модуля в бак следите за правильным расположением поплавка датчика уровня топлива
Затяните крепежные гайки с рекомендованным усилием

После сборки и установки проверьте герметичность соединений и работу топливной системы.

Проверка работоспособности после ремонта

После завершения ремонта клеммной колодки и сборки топливного модуля ВАЗ 2115 необходимо провести проверку работоспособности:

Подключите аккумулятор и включите зажигание
Прислушайтесь к работе бензонасоса — он должен издавать ровный негромкий гул
Запустите двигатель и проверьте устойчивость его работы на холостом ходу

Проведите короткую тестовую поездку, обращая внимание на поведение автомобиля при разгоне
Проверьте работу указателя уровня топлива на приборной панели
Осмотрите место установки топливного модуля на предмет утечек топлива

При обнаружении каких-либо отклонений проведите повторную диагностику и устраните неисправности.

Профилактика неисправностей топливного модуля

Для предотвращения проблем с топливным модулем ВАЗ 2115 рекомендуется:

Регулярно проводить замену топливного фильтра
Использовать качественное топливо от проверенных заправочных станций
Не допускать длительной эксплуатации автомобиля с минимальным остатком топлива в баке
Периодически проводить очистку контактов электрических разъемов
При появлении первых признаков неисправности незамедлительно проводить диагностику

Соблюдение этих рекомендаций поможет продлить срок службы топливного модуля и избежать дорогостоящего ремонта.

Выбор запчастей для ремонта топливного модуля ВАЗ 2115

При необходимости замены компонентов топливного модуля ВАЗ 2115 важно выбирать качественные запчасти. На что обратить внимание:

Приобретайте запчасти у официальных дилеров или в проверенных магазинах
Проверяйте совместимость запчасти с вашей моделью и годом выпуска автомобиля
Отдавайте предпочтение оригинальным запчастям или продукции известных производителей
Обращайте внимание на гарантию и возможность возврата/обмена
Сравнивайте цены в разных магазинах, но не гонитесь за самыми дешевыми вариантами

Использование качественных запчастей обеспечит надежную работу топливной системы вашего автомобиля.

Ремонт бензонасоса на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Бензонасос – на самом деле это деталь которая встроена в топливный модуль, но почему то большинство людей называют её бензонасосом (Это неправильно), на фото выше можно увидеть топливный модуль который большинство людей так вообще никогда не называет и чтобы вы понимали как сам бензонасос выглядит (Чтобы вы хотя бы в будущем их различали между собой), посмотрите фото ниже на котором он отсоединён от топливного модуля и находиться в руках у человека.

Примечание!
Чтобы произвести ремонтные работы с топливным модулем (Мы его правильно будем называть), нужны будут инструменты, такие как: Гаечные ключи и две разного вида отвёртки!

Краткое содержание:

Ремонт бензонасоса
Дополнительный видео-ролик

Где находится бензонасос (Топливный модуль)?
В бензобаке он располагается и состоит из нескольких вещей, таких как Датчик Уровня Топлива (Данный датчик посылает показания по тому, сколько топлива осталось в бензобаке и выводит эти показания на приборную панель и вы уже по стрелки уровень топлива то и определяете), регулятор давления (Не на всех бензонасосах присутствует регулятор, вот к примеру на автомобилях с двигателем 2111 он установлен на топливной рампе, этот двигатель ещё объём имеет 1.

5 литров и инжекторную системы впрыска, чтобы вы сразу поняли о каком движке мы говорим), а так же в него фильтр грубой очистки входит (Это сеточка которую кстати периодически менять нужно), ну и самый главный элемент это конечно же сам бензонасос при выходе из строя которого автомобиль начинает дёргаться при езде и повышается шум при работе двигателя, для наглядности местонахождение топливного модуля обведено в круг на фото ниже (Подушка заднего сиденья на большом фото уже поднята, без её поднятия до топливного модуля никак не добраться):

Когда нужно ремонтировать бензонасос (Топливный модуль)?
Как мы уже сказали модуль состоит из различных элементов и если какой то элемент приходит в негодность его нужно менять, разберём по порядку каждый элемент топливного модуля, начнём сперва с Датчика Уровня Топлива, если он выходит из строя то в таком случае первым делом перестанут показания выводиться на панель приборов о том сколько бензина осталось в баке (Стрелка просто упадёт до нуля и будет лежать в таком положении), так же от времени датчик изнашивается и просто может начать показывать неверные показания (К примеру прибор показывает что бензин есть, а он на самом деле уже весь кончился) но это лечиться настройкой датчика (Об этом мы вам ещё расскажем), теперь затронем фильтр грубой очистки, так называемая в народе сеточка, она засоряется время от времени (Это из-за грязного бензина происходит) и автомобиль начинает хуже ехать, а так же сам бензонасос начинает работать на износ (Кстати из-за грязной сеточки бензонасос гораздо быстрее выйдет из строя чем в том случае когда она чистая будет) и появляется шум при его работе, те же самые симптомы которые проявляются при загрязнение сеточки, будут происходить и при износе самого бензонасоса, то есть так же автомобиль будет хуже ехать, дёргаться ещё может, шуметь будет и т.

д., ну и в завершение затронем регулятор давления топлива о котором мы пока ещё ничего не говорили, если он выйдет из строя (Он может в разных режимах выйти из строя, в зависимости от этого и симптомы будут разные) в положение с открытым клапаном, тогда сразу у автомобиля явно падает динамика, рывки появляются при езде, расход увеличиться (Это потому что на педаль газа жать до конца придётся, просто в других положениях педали автомобиль ехать толком не будет), заводиться он ещё плохо будет и неустойчивый ход у автомобиля может присутствовать, что касается того, если он с закрытым клапаном выйдет из строя, тогда двигатель начнёт заливать, опять же расход увеличиться, ехать ещё автомобиль может нормально, но рывки при этом будут присутствовать и чёрный дым из выхлопной трубы выходить может (Не сильно чёрный но видно всё равно будет) и холостой ход будет нарушен.

Примечание!
Если у вас есть в гараже такая вещь как манометр, то рекомендуем вам им воспользоваться, вить при помощи него можно определить что действительно вышло из строя в автомобиле и если бензонасос не причём, то даже не снимая его по манометру можно будет это сразу же определить проверив им давление в системе (Кстати такой прибор в автосервисе можно взять на прокат на непродолжительное время, поэтому попробуйте доедьте до ближайшего сервиса и возможно там вам с этим прибором помогут), более подробно понять как с его помощью можно проверить систему питания, читайте в статье под названием: «Проверка давления в топливной рампе на автомобилях»!

Разборка:
1) Прежде чем к разборке приступать, нужно снять сам топливный модуль с автомобиля, где он располагается вы уже знаете, снимается он не очень долго по времени тем более если вы когда то его уже снимали, то управитесь в буквальном смысле за 5-10 минут, но если вы не знаете каким образом он снимается с автомобиля, тогда прочтите статью под названием: «Замена бензонасоса на автомобиле».

Примечание!
Теперь когда топливный модуль у вас на руках, придётся определить по внешнему виду какого образца он (На автомобилях семейства Самара 2, применялись модули без регулятора давления топлива и с регуляторами), чуть ниже мы разместили фото на нём в левой части показан модуль который без регулятора идёт (Его то замену мы в этой статье и описываем), а в правой показан модуль с регулятором давления и если у вас с этим регулятором он окажется, тогда переходите на статью: «Ремонт бензонасоса на калине» и по этой инструкции производите ремонт своего топливного модуля!

2) Как только с моделью модуля вы разберётесь, с его нижней части снимите стакан, его можно снять просто потянув за него вниз или же отвёрткой ещё можно поддеть фиксаторы (Указаны стрелками) и сами эти фиксаторы вынуть и после чего стакан сам и снимется с модуля.

3) Идём дальше и подготовить отвёртку вам нужно будет, при помощи неё выкрутите два винта которые крепят к модулю Датчик Уровня Топлива (см. фото 1) и после чего датчик снимите, затем отсоедините две колодки проводов, одну отсоединить от кронштейна будет нужно, а другую прямо от самого бензонасоса (см. фото 2, у обоих колодок есть фиксаторы которые их крепят, поэтому вы их отогнуть не забудьте и нажать тоже, просто какой то фиксатор нужно будет отгибать, а какой то отжимать, в общём разберётесь, если что видео-ролик в самом низу посмотрите), затем повторно воспользовавшись отвёрткой отсоедините сеточку (По научному это фильтр грубой очистки) от топливного модуля (Отсоединяется она очень легко, отвёрткой её поддеваете в том месте где она к модулю крепить и тем самым снимаете её с него), кстати в данной сеточке есть ещё стопорная шайба которую отвёрткой извлечь после снятия сеточки нужно будет (см. фото 3), ну и в завершение сам корпус с бензонасосом снимите, для этого фиксирующий шплинт выньте (Рукой или пассатижами его вынуть можно) и преодолевая усилия пружин снимите корпус с бензонасосом по направляющим (см. фото 4, для наглядности корпус который вы должны снять указан стрелкой).

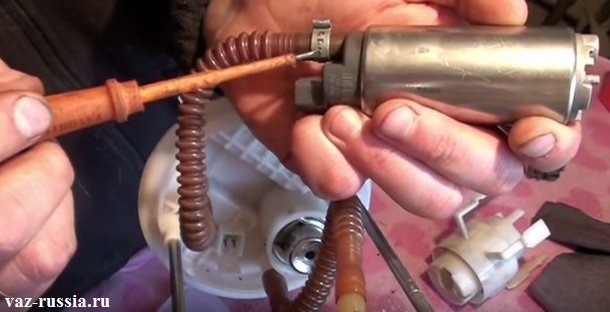

4) Ну и теперь приступайте к разборке корпуса, в начале выкрутите два винта (см. фото 1) которые стрелками указаны и после чего снимите крышку и находящуюся за ней резиновую втулку (см. фото 2), после этого извлеките бензонасос из корпуса в котором он находиться (см. фото 3) и по необходимости произведите его замену, а так же после того как бензонасос будет вынут, извлеките из корпуса резиновую втулку (см. фото 4) и при наличие на ней разрывов, деформаций, трещин, произведите её замену.

Сборка:
Собирается всё в обратном порядке снятию, по необходимости все деформированные (Нерабочие) детали заменяются на новые, кстати когда вы топливный модуль установите на своё место и подсоедините к нему все топливные трубки, попробуйте завести автомобиль (Крышку при этом закрывающую бензонасос не одевайте) и убедитесь что трубки подсоединены нормально и нет нигде подтеканий бензина, а так же послушайте как работает бензонасос, не шумит ли он слишком сильно, нормально ли двигатель работает и т. д.

Дополнительный видео-ролик:
Увидеть процесс частичной разборки топливного модуля, вы так же можете в видео-ролике ниже, но только там полной разборки не описывается, а показывается только как Датчик Уровня Топлива можно снять и как фильтр грубой очистки (Сеточка) заменить на новый.
