Как отремонтировать ламповый радиоприемник. Какие детали нужно заменить при реставрации ретро-техники. Где найти запчасти для старинных радиол. Как улучшить звучание винтажного радио.
Особенности ремонта ламповых радиоприемников
Ламповые радиоприемники представляют собой уникальные образцы ретро-техники, обладающие особым звучанием. Однако со временем они выходят из строя и требуют квалифицированного ремонта. При этом восстановление такой аппаратуры имеет ряд особенностей:
- Необходимость поиска специфических радиодеталей, которые уже не выпускаются
- Сложность диагностики неисправностей из-за устаревшей элементной базы
- Высокие напряжения в схемах, требующие особой осторожности при ремонте
- Необходимость настройки и регулировки после замены компонентов
- Важность сохранения оригинального внешнего вида при реставрации
Все это делает ремонт ламповых радиоприемников непростой задачей, требующей от мастера высокой квалификации и опыта работы с ретро-техникой.

Основные этапы восстановления лампового радио
Процесс ремонта и реставрации лампового радиоприемника обычно включает следующие этапы:
- Диагностика неисправностей и составление плана ремонта
- Очистка корпуса и внутренних компонентов от пыли и грязи
- Проверка и замена неисправных радиоламп
- Замена высохших электролитических конденсаторов
- Проверка и замена резисторов с отклонением номинала
- Восстановление пайки и проводки
- Замена изношенных механических компонентов (переключателей, потенциометров)
- Настройка и регулировка радиотракта
- Реставрация корпуса и декоративных элементов
- Финальное тестирование и проверка работы всех функций
Каждый этап требует аккуратности и внимания к деталям, чтобы сохранить аутентичность звучания и внешнего вида радиоприемника.
Замена радиоламп в старых приемниках
Одним из ключевых этапов ремонта является замена вышедших из строя радиоламп. При этом возникает ряд сложностей:
- Многие типы ламп, применявшиеся в старых приемниках, сняты с производства
- Оригинальные лампы имеют высокую стоимость из-за коллекционной ценности
- Современные аналоги могут отличаться по характеристикам
Выходом может стать использование ламп-заменителей с близкими параметрами. Например, вместо 6Ф6 можно установить 6Ф6С, вместо 6К7 подойдет 6К7С или 6К9М. Однако при этом может потребоваться небольшая коррекция схемы и настройка приемника.

Восстановление конденсаторов в ламповых радио
Электролитические конденсаторы являются одним из самых ненадежных компонентов в старой радиоаппаратуре. Со временем они высыхают, теряют емкость и начинают течь. Поэтому при ремонте лампового радио рекомендуется заменить все электролиты, даже если они еще работают.
При выборе новых конденсаторов следует учитывать:
- Номинальное напряжение (не ниже оригинального)
- Рабочую температуру (105°C для большего срока службы)
- Низкий импеданс на высоких частотах
- Малые габариты для удобства монтажа
Замена на современные конденсаторы позволит значительно повысить надежность и долговечность отремонтированного приемника.
Настройка и регулировка лампового радиоприемника
После замены компонентов обязательно требуется настройка радиотракта. Основные этапы настройки включают:
- Проверку и установку рабочих напряжений
- Настройку контуров усилителя промежуточной частоты
- Регулировку чувствительности и избирательности
- Настройку шкалы и гетеродина
- Регулировку тонкомпенсации и баланса
Для качественной настройки потребуются измерительные приборы — генератор сигналов, осциллограф, частотомер. Без специального оборудования сложно добиться оптимальных параметров.

Улучшение звучания винтажного радиоприемника
При ремонте лампового радио можно не только восстановить его работоспособность, но и улучшить качество звучания. Для этого применяются следующие методы:
- Замена динамиков на более современные модели с улучшенными характеристиками
- Установка качественных пленочных конденсаторов в цепях звукового тракта
- Применение прецизионных резисторов с низким уровнем шума
- Экранирование чувствительных цепей для снижения помех
- Модернизация блока питания для снижения фона переменного тока
Однако при модернизации важно не нарушить оригинальное звучание и сохранить аутентичный «ламповый» характер звука, за который ценятся такие приемники.
Поиск запчастей для ремонта старых радиол
Одной из главных сложностей при восстановлении раритетной радиоаппаратуры является поиск оригинальных деталей. Основные источники запчастей включают:
- Разборка неисправных приемников на запчасти
- Поиск на радиорынках и барахолках
- Заказ у коллекционеров через специализированные форумы
- Покупка современных аналогов радиодеталей
- Изготовление некоторых компонентов на заказ
При отсутствии оригинальных деталей приходится искать замены или адаптировать современные компоненты. Это требует от мастера изобретательности и глубокого понимания схемотехники.

Реставрация корпуса и декоративных элементов
Важной частью восстановления винтажного радиоприемника является реставрация его внешнего вида. Основные этапы включают:
- Очистку корпуса от загрязнений
- Удаление старого лака
- Шпаклевку и шлифовку поверхности
- Покрытие новым лаком
- Полировку до блеска
- Восстановление декоративных элементов
- Замену тканевой отделки динамика
При реставрации корпуса важно сохранить оригинальный дизайн и использовать материалы, соответствующие эпохе изготовления приемника. Это позволит сберечь его историческую ценность.

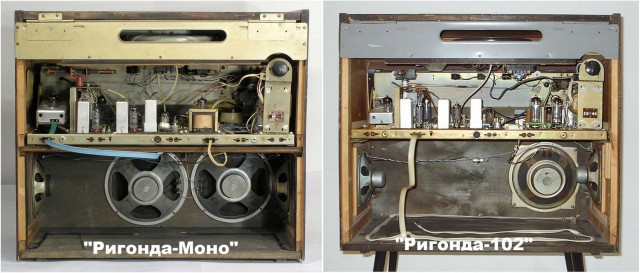

Ремонт ламповых радиоприёмников, рестоврация ретро. Замена ламп, FM установить
Ремонт ламповых радиоприёмников.
Вот и наступило время когда мы перенасытились дешёвыми подделками на серьёзные ламповые радиоприёмники. И если всё же мы не выбросили на мусор их в те времена, то сегодня с радостью достаём их с гаража, привозим с дачи, или с иных мест ранения.
Ремонт лампового радиоприёмника может занять ни мало времени, так как время не щадит элементы и самое главное пайку.
Мы берём в ремонт ламповые радиоприёмники различных марок и производителей, с самыми сложными проблемами. Так же мы можем предложить
клиенту установку FM диапазона с современными волнами, но это только если сам клиент хочет сохранить ретро вид но привнести большие
возможности.
Наша компания может оказывать услуги по перетяжки ткани на ламповых радиоприёмника, ткань современная но выполнена под старину. Таким
образом радиоприёмник которому более пятидесяти лет становится очень молодом и привлекательным.
Так же наша компания производит восстановление корпуса лампового радиоприёмника. Мы занимаемся реставрацией деревянных корпусов, удаляя все трещины и царапины, нанося новый лак.
Ремонт лампового радиоприёмника не только возможен но и происходит с высоким уровнем качества, мы даём гарантию на все выполненные работы, и всегда с радостью демонстрируем все аспекты проблем которые нам удаётся решать.
Мастера нашей компании мастера своего дела, профессионалы что касается ламповой техники и не только. Очень увлечённые люди своим делом, это самый главный залог качественного и что самое главное сто процентного ремонта. Нет ни одного ремонта в нашей компании с ламповыми радиоприёмниками, которые мы не смогли решить. Очень часто ремонт несёт в себе дорогостоящие запчасти и работу, но всегда перед началом выполнения ремонта лампового радиоприёмника мы согласовываем с заказчиком все нюансы, и только после этого приступаем к работам.

Частые поломки ламповых радиоприёмников
Не ловит волну ламповый радиоприёмник
Нет звука в ламповом радиоприёмнике
Очень сильный шум в ламповом радиоприёмнике
Хрипят переключатели в ламповом радиоприёмнике
Уходит волна в ламповом радиоприёмнике
Уходит волна у лампового радиоприёмника, этому есть много причин, самая главная от времени потеряли свои характеристики
компоненты платы. Так же можно отметить плохой контакт который так же приходит со временем.
Нет необходимости говорить что запчасти к ламповым
радиоприёмникам тех лет, а точнее ретро радиоприёмники не могут быть оригинальными. Мы устанавливаем проверенные
компоненты именитых компаний, что и даём нам возможность выписывать гарантийные обязательства.
При каких условиях невозможен ремонт ретро радио, практически таких нет, даже проблемы с корпусом или с тканью
легко решаются нашими мастерами, в нашей компании. Корпус лампового радиоприёмника который от времени растрескался и с него сошёл лак,
обретёт совершенно новый вид и поразит хозяев своей красотой. Перетяжка тканью с узорами под старину так же возможна и оправдана с точки
зрения эстетического вида.

Выбираете для ремонта лучшие мастерские, что касается наше сервисного центра для проведения ремонта лампового радиоприёмника мы Вас не подведём, потому что мы знаем практически всё в этой области.
Ремонт по бренду
- JBL* Kef * Marshall * Klipsch * Media Works* Monitor Audio* Paradigm*
- Yamaha * Wharfedale* Jamo* ASW* Audiopro* B&W* Canton* Castle*
- Ceratec* Cerwin-Vega* Dali* Dynaudio* Elac* Focal-Jm Lab* Heco*
- Acoustic energy* Mission* Tannoy*
Ремонт Вч
Возможно избежать ремонт твитера, с большой долей уверенности можно сказать да. Но если конечно использовать
ВЧ динамики с оглядкой на инструкции завода изготовителя.
А если по простому, то не нужно подключать акустические системы к неисправному усилителю, так как это может привести к поломки не только ВЧ динамика, но и кроссовера, а это в с вою очередь и динамиков. Так что ремонт твитера будет только на вашей безответственной работе. Так же не стоит относиться к акустической системе как к непробиваемому сейфу, если часто применять физические воздействия на колонки, то динамики от механических действий могут потерять свою центровку, что и приведёт к поломке. Самое главное что бы не допустить ремонт твитера это аккуратность и бережное отношение
Далее…
Неисправности динамиков
- Динамик хрипит
- нет звука с динамической головки
- Появился запах гари с динамика
- Динамик уронили
- Замят купол динамика
- Замена подводов динамика
- Замена подвеса динамика
- Динамик звучит очень тихо
Ремонт старых ламповых приемников, замена и тест радиоламп, полезные советы
Если ламповый радиоприемник не работает по причине вышедших из строя ламп, которые вы не можете найти, то некоторые типы ламп можно заменить другими типами. В любых ламповых приемниках без всякого ухудшения их работы можно некоторые лампы одного типа заменять лампами другого:
6Ф6 = 6Ф6С
6Г7С = 6Г7
6К7 = 6К7С = 6К9М
6SA7 = 6А10
6С5 = 6J5 = 6Ж5
6ПЗ = 6Л6 = 6L6 = 6Л6С
30П1М = 25П1С = 25L6G
СО-242 = СБ-242
5Ц4 = 5Ц4С = 5Z4 = 5V4G
ВО-116 = ВО-118
ВО-125 = ВО-202
30Ц6С = 25Z6G = 30Ц1М.
Практически допустима взаимозаменяемость таких ламп:
6Л6 = 6V6 = 6Ф6
6К7 = 6Ж7
6Г7 = 6Р7
6SK7 = 6SL7
6SQ7 = = 6SR7
6А8=6К8
2Ж2М = 2К2М
1А1П = 1А2П
1К1П = 1К2П
1Б1П = 1Б2П
2П1П = 2П2П.
Для ответа на вопрос о работоспособности радиолампы, следует собрать простой тестер по схеме, представленной на рис. 24.14. Тестер помогает быстро определить эмиссию катода, замыкание между электродами и обрыв выводов от электродов ламп и экрана. Об эмиссионной способности катода лампы судят по показаниям микроамперметра РА1, который включен между катодом и первой сеткой. Микроамперметр работает как милливольтметр и измеряет величину потенциала первой сетки. Величина потенциала колеблется в широких пределах от 10 до 500 мВ и зависит от типа ламп, а также качества их катодов. Показания прибора РА1 сранивают с эмиссией заведомо хороших, то есть калибровочных ламп. Для калибровки тестера необходимо использовать возможно большее количество ламп и полученные данные следует занести в таблицу.
При проверке диодов и кенотронов микроамперметр РА1 включают тумблером SA7 между катодом и анодом. Все остальные электроды лампы подключаются тумблерами SA3…SA8.
Рис. 24.14. Принципиальная схема тестера для проверки работоспособности радиоламп
При этом показания прибора РАІ должны возрастать, что свидетельствует об отсутствии меж-дуэлектродных замыканий и обрыва выводов. Тестирование взятых из работающей радиоаппаратуры ламп 6П6С и 5Ц4С дало следующие результаты. Например, при проверке лампы 6П6С прибор АВО-5М (пределы 60 и 300 мкА) показывал ток в цепи первой сетки 50 мкА, при подключении второй сетки — 70 мкА, а при подключении анода -г-90 мкА. При тестировании кенотрона 5Ц4С, прибор «Школьный АВО-63» в цепи первого анода показывал ток 4,9 мА, а при подключении второго анода — 10 мА. Тестером можно проверить также эмиссию кинескопов и осциллографических трубок.
Для изготовления устройства для проверки ламп необходим понижающий трансформатор мощностью 10…20 Вт, микроамперметр на 50…300 мкА и 8 тумблеров. Трансформатор Т1 может быть самодельным с такими параметрами. Обмотки наматываются на сердечник из пластин ШЛ16 толщиной набора 25 мм. Первичная обмотка I содержит 1100 витков провода ПЭЛ 0,35 плюс 800 витков ПЭЛ 0,27, а вторичная обмотка II — соответственно 48 + 12 + 18 + 78 + 84 + 120 витков ПЭЛ 0,12.
Все детали тестера монтируются на металлическом шасси. Для проверки радиоламп с разными цоколями можно к основной панельке, например с 10 гнездами, сделать переходные цоколи, в которые вставлять лампы с иным типом цоколя. А можно сделать иначе, прямо на шасси установить 12 типов ламповых панелек, которые соединены между собой параллельно.
Настройка собранного тестера заключается в подборе резисторов R1 и R2 при регулировке его по показателям наилучших ламп.
Во многих старых приемниках прием должен вестись на наружную антенну. Установить наружную антенну, особенно в городских условиях, по разным причинам бывает затруднительно. Выйти из этого положения можно, если использовать имеющуюся телевизионную антенну типа волновой канал. В этом случае, от одной антенны будут работать телевизор и радиоприемник. Так как телевизионные и радиовещательные диапазоны значительно отличаются по частоте, можно установить простой разделительный фильтр, состоящий из катушки индуктивности и конденсатора (рис. 24.15). Реактивное сопротивление XL катушки индуктивности в таком фильтре для устранения короткого замыкания должно быть высоким в телевизионном диапазоне и небольшим на длинноволновом и средневолновом диапазонах. Если, к примеру, использовать катушку с индуктивностью 5,5 мкГн, то XL на частоте 1 МГц можно вычислить по известной формуле
Рис. 24.15. Принципиальная схема подключения лампового радиоприемника к телеантенне для приема средних и длинных волн
В этом случае, реактивное сопротивление составит 34 Ом, в то время как на частоте 50 МГц — 1,7 кОм.
Реактивное сопротивление XL конденсатора фильтра С1 должно быть малым в теледиапазоне в сравнении с входным сопротивлением телевизора и большим на длинноволновом и средневолновом диапазонах для устранения короткого замыкания на входе приемника. В этом случае подойдет конденсатор С1 с емкостью 200 пФ, его реактивное сопротивление Хс на частоте 50 МГц равно 16 Ом, а на частоте 1 МГц— 800 Ом, исходя из известной формулы
Обычно телевизоры имеют разделительный конденсатор в цепи антенны примерно такой же емкости, поэтому в этом случае дополнительный конденсатор в фильтре можно не устанавливать.
Соединительный кабель, идущий от фильтра к антенному гнезду приемника, должен быть как можно короче, чтобы его емкость не влияла на настройку приемника. Влияние дополнительной входной емкости зависит от типа связи входной цепи приемника с антенной. Катушка индуктивности антенного фильтра может быть самодельной или промышленного изготовления, например, дроссель типа ДМ-0,1 с соответствующей индуктивностью.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
