Как починить светодиодную лампу своими руками. Какие инструменты понадобятся для ремонта LED-лампочки. Как определить неисправность в светодиодной лампе. Какие элементы чаще всего выходят из строя в LED-лампах. Как заменить драйвер или светодиоды в светодиодной лампе.
Устройство и принцип работы LED-ламп
Светодиодные лампы состоят из нескольких основных компонентов:
- Цоколь для подключения к патрону
- Драйвер для преобразования переменного тока в постоянный
- Светодиоды, излучающие свет
- Радиатор для отвода тепла
- Рассеиватель света
Принцип работы LED-лампы заключается в следующем: переменный ток из сети поступает на драйвер, который преобразует его в постоянный ток нужного напряжения. Этот ток подается на светодиоды, которые начинают излучать свет. Выделяемое тепло отводится радиатором.
Частые причины поломок светодиодных ламп
Основные причины выхода из строя LED-ламп:
- Перегорание светодиодов из-за перегрева
- Выход из строя драйвера
- Окисление контактов
- Отпаивание проводов от платы
- Повреждение рассеивателя
Чаще всего ломается именно драйвер, так как он испытывает наибольшие нагрузки. Светодиоды выходят из строя реже, но их ремонт сложнее.
Необходимые инструменты для ремонта
Для ремонта светодиодной лампы потребуются:
- Отвертки разных размеров
- Паяльник и припой
- Мультиметр
- Пинцет
- Бокорезы
- Канцелярский нож
Также желательно иметь лупу для работы с мелкими деталями. Все работы нужно проводить на диэлектрическом коврике.
Диагностика неисправностей LED-лампы
Перед ремонтом необходимо определить причину поломки. Основные признаки неисправностей:
- Лампа не включается — вероятно, сгорел драйвер
- Тусклый свет — возможно, вышла из строя часть светодиодов
- Мерцание — проблемы с драйвером или окисление контактов
- Нагрев корпуса — неисправность системы охлаждения
Точную причину можно определить только после разборки лампы и проверки ее компонентов мультиметром.
Пошаговая инструкция по разборке LED-лампы
Разборку светодиодной лампы нужно проводить в следующем порядке:
- Выкрутить рассеиватель, если он съемный

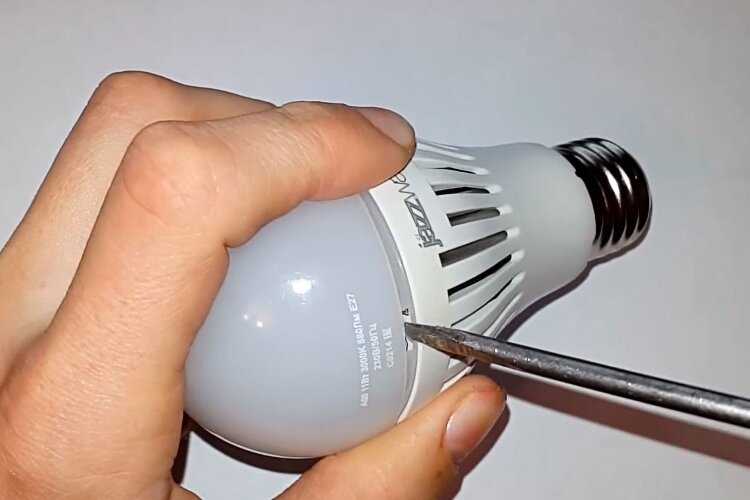

- Снять пластиковый корпус, поддев его отверткой
- Открутить радиатор от цоколя
- Отсоединить провода от платы со светодиодами
- Вынуть плату драйвера
Действовать нужно очень аккуратно, чтобы не повредить хрупкие детали. Все компоненты лампы лучше разложить на столе в порядке разборки.
Замена драйвера в светодиодной лампе
Если диагностика показала, что вышел из строя драйвер, его можно заменить. Для этого нужно:
- Выпаять старый драйвер из платы
- Подобрать аналогичный по характеристикам новый драйвер
- Припаять новый драйвер, соблюдая полярность
- Проверить работу лампы
При пайке важно не перегреть плату и использовать качественный припой. Новый драйвер должен точно соответствовать параметрам лампы.
Ремонт и замена светодиодов
Если перегорели отдельные светодиоды, их можно заменить или просто закоротить. Порядок действий:
- Найти неисправные светодиоды с помощью мультиметра
- Выпаять их с платы
- Припаять на их место новые аналогичные светодиоды
- Или просто соединить контакты перемычкой
Важно использовать светодиоды с такими же характеристиками, как исходные. Закорачивание допустимо, если вышло из строя не более 1-2 диодов.
Восстановление контактов и проводки
Часто причиной неработоспособности лампы становится нарушение контактов. Для их восстановления нужно:
- Зачистить окисленные места наждачной бумагой
- Проверить все паяные соединения
- При необходимости пропаять ненадежные контакты
- Заменить поврежденные провода
Особое внимание стоит уделить местам пайки проводов к плате и контактам в цоколе. Все соединения должны быть надежными.
Улучшение охлаждения светодиодной лампы
Для продления срока службы лампы можно улучшить ее охлаждение:
- Очистить ребра радиатора от пыли
- Нанести свежую термопасту между платой и радиатором
- Заменить радиатор на более эффективный
- Добавить вентилятор для активного охлаждения
Хорошее охлаждение позволит светодиодам работать в оптимальном температурном режиме и прослужить дольше.
Сборка и проверка работоспособности
После ремонта лампу нужно аккуратно собрать в обратном порядке:
- Установить плату драйвера
- Подключить провода к светодиодной плате
- Прикрутить радиатор к цоколю
- Надеть пластиковый корпус
- Установить рассеиватель
Затем следует проверить работу лампы, подключив ее к сети. Если все в порядке, ремонт можно считать успешным.
Типичные ошибки при ремонте LED-ламп
При самостоятельном ремонте светодиодных ламп часто допускаются следующие ошибки:
- Неправильное определение неисправности
- Использование несоответствующих запчастей
- Перегрев компонентов при пайке
- Нарушение полярности при подключении
- Повреждение плат и проводки
Чтобы избежать этих ошибок, нужно внимательно изучить устройство лампы и аккуратно проводить все операции. При сомнениях лучше обратиться к специалисту.
Стоит ли ремонтировать LED-лампу самостоятельно
Самостоятельный ремонт светодиодной лампы имеет свои плюсы и минусы:
Преимущества:
- Экономия денег на покупке новой лампы
- Возможность модернизации устройства
- Развитие навыков ремонта электроники
Недостатки:
- Риск повреждения лампы при неумелом ремонте
- Затраты времени на диагностику и ремонт
- Сложность поиска запчастей
В целом, ремонт простых поломок (замена драйвера, пропайка контактов) доступен даже новичкам. Более сложные операции лучше доверить профессионалам.
Инструкции по ремонту светодиодных ламп своими руками
Возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Неплохо попытаться провести ремонт светодиодных ламп своими руками, ведь верно? Тем более, что это может оказаться не так уж сложно. Но вы не знаете, с чего начинать?
Мы подскажем вам, как можно обнаружить проблему и выполнить ремонт проблемного участка — в статье рассмотрены наиболее распространенные причины поломок. Главное, правильно выявить область проблемы и с помощью профильных инструментов аккуратно устранить неисправность. Корректно восстановленное изделие продолжит свою службу.
В помощь домашнему мастеру мы подобрали фотоматериалы и снабдили инструкции по ремонту информативными видеороликами. С их помощью с задачей сможет справиться даже мастер, не имеющий колоссального опыта в работах подобного плана.
Содержание статьи:
- Устройство диодного прибора
- Назначение и разновидности цоколей
- Роль драйвера светодиодной лампы
- Особенности монтажной платы
- Нюансы устройства LED-элементов
- Специфика работы радиатора
- Несколько слов про оптику
- Частые причины неисправностей
- Предварительная диагностика устройства
- Как разобрать светодиодный модуль?
- Способ #1 — откручивание
- Способ #2 — нагревание феном
- Самостоятельная замена светодиодов
- Решение проблем с драйвером
- Выводы и полезное видео по теме

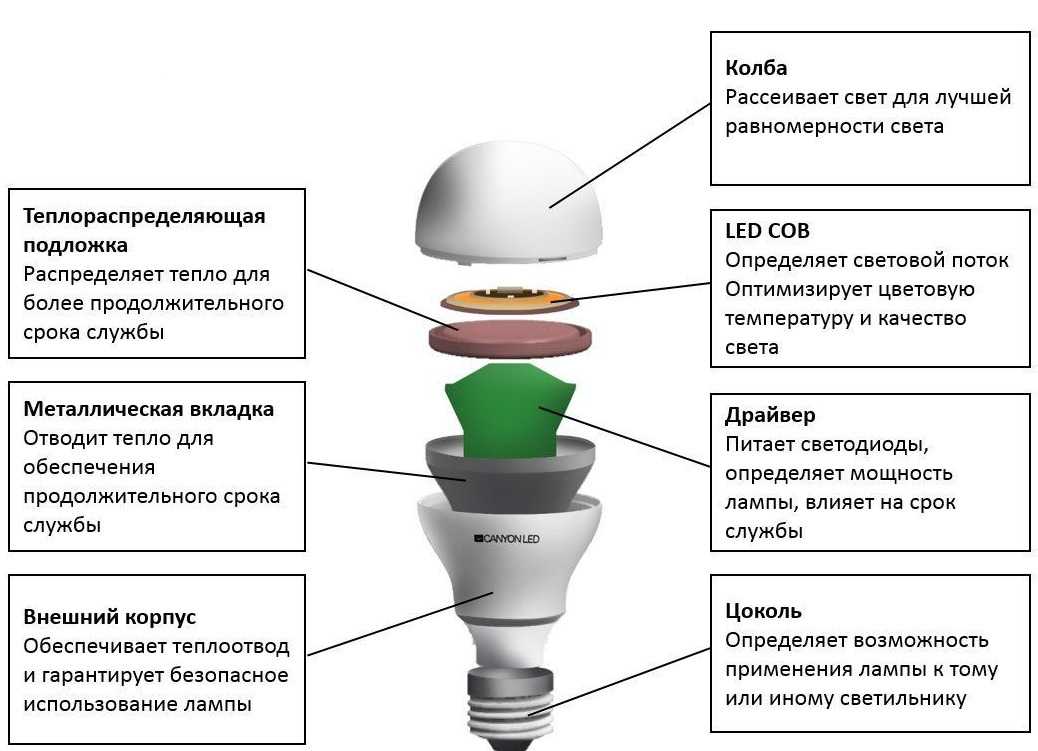

Устройство диодного прибора
Прежде чем приступать к ремонту испортившейся светодиодной лампы, нужно узнать, из каких деталей она состоит и где именно искать неисправность.
Общее устройство агрегатов подобного типа примерно одинаково и включает в себя такие элементы, как:
- цоколь;
- драйвер;
- монтажная плата;
- светодиоды;
- радиатор;
- оптические элементы.
Каждая из частей очень важная и отвечает за определенную функцию. Найдя место дислокации проблемы, можно понять уровень ее серьезности и приступить к устранению.
Назначение и разновидности цоколей
В LED-приборах изготовляется из металла, керамики или прогрессивного высокотемпературного пластика, славящегося отличной термостойкостью.
В изделиях от брендовых производителей при монтаже детали в лампу не применяется пайка. Это полностью исключает окисление или подлипание цокольного элемента к патрону светильника.
В таблице представлены наиболее распространенные виды цоколей, имеющиеся у светодиодных модулей. Численно-буквенная аббревиатура описывает тип элемента, размер и номинальное предназначение
Чаще всего в светодиодных приборах, предназначенных для использования в быту и промышленности, применяются резьбовые и штырьковые цоколи.
Прочие виды считаются более редкими и используются в определенных, специфических случаях. Сам цоколь обладает хорошим рабочим ресурсом и практически никогда не выходит из строя.
Роль драйвера светодиодной лампы

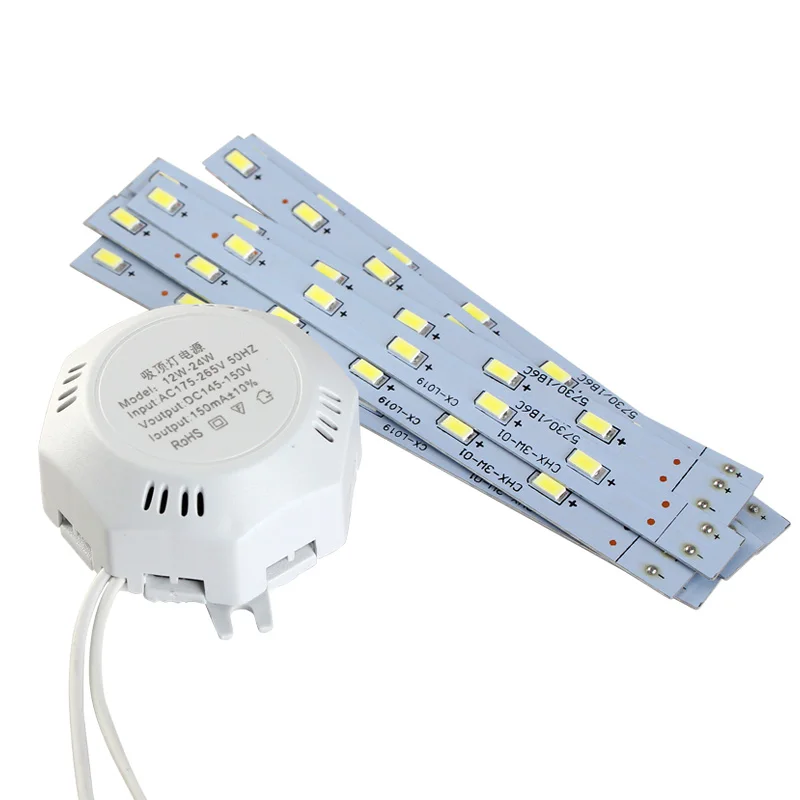

Драйвер в устройстве LED-прибора играет одну из ключевых ролей. Эта небольшая деталь выступает как общий блок питания, нейтрализует перепады напряжения, а постоянный ток направляет непосредственно на диоды, которые преобразуют его в видимый человеческим глазом свет.
Драйвер обладает высоким уровнем КПД и легко функционирует в температурном диапазоне от -40 до +70 градусов. Но несмотря на свои хорошие физические характеристики, является одним из наиболее уязвимых элементов LED-изделия
Драйверы в современных лампах бывают электронными или конденсаторными. Каждый вид имеет свои специфические отличительные черты и достоинства. Подробнее о видах и выборе преобразователей тока для светодиодных лампочек мы .
Первый вариант ценится более дорого и чаще используется в брендовой продукции среднего и люксового сегмента, второй обходится производителям достаточно дешево и ставится в изделия бюджетной серии.
Особенности монтажной платы

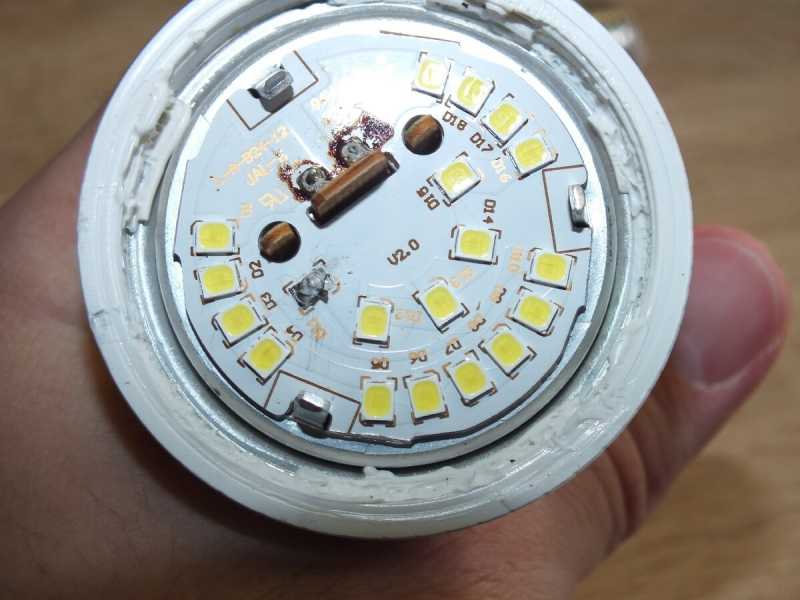

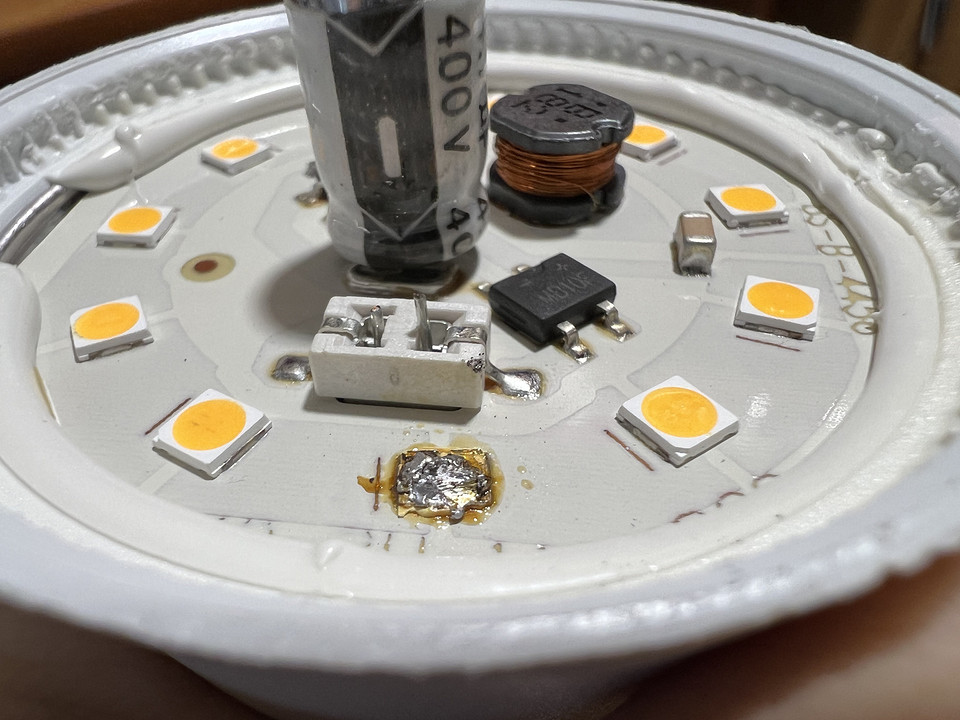

Монтажная плата служит плацдармом для расположения светодиодов и прочих рабочих элементов. Производители используют для ее создания разные материалы. Самой актуальной сейчас считается плата, выполненная из анодированного алюминиевого сплава.
На некоторых монтажных платах для удобства места для светодиодов пронумерованы. Это помогает при разборке и ремонте не перепутать последовательность размещения
Она проявляет себя максимально эффективно и абсорбирует до 90% теплового излучения, возникающего в процессе эксплуатации.
Нюансы устройства LED-элементов
Диоды, регенерирующие светопоток, бывают нескольких видов. Наиболее часто в лампах стоят SMD и COB-чипы. Чем больше их располагается на плате, тем мощнее получается прибор и тем большее количество тепла выделяется в процессе работы.
Когда на ламповой плате установлены диоды определенного вида, заменять их можно только на точно такие же. Если аналога под рукой нет, придется перепаять все чипы, чтобы они были одинаковыми
Для нормальной эксплуатации и длительной службы необходимо обеспечить корректный теплоотвод, и за это отвечает установленный на корпусе радиатор.
Специфика работы радиатора
Излишний нагрев губительно сказывается на функционировании светодиодов. Отсутствие качественного теплоотвода в разы уменьшает период работы лампы и в итоге приводит к ее сгоранию.
Некоторые изготовители экономят и оснащают прибор нескольким поперечными или продольными отверстиями, располагая их по всей территории корпуса.
Бюджетные производители ставят дешевые пластиковые, стеклянные и композитные детали. Продвинутые бренды идут дальше и комплектуют свои LED-приборы радиаторами, выполненными из металла с анодированным антикоррозийным покрытием.
Поэтому лучше изначально покупать из лучших материалов.
Хотя они и обойдутся дороже, но пользователь обезопасит себя от постоянных поломок.
Радиаторы, вмонтированные в корпус лампы, могут быть спиральными, сплошными, пластинчатыми и т.д. Их толщина напрямую зависит от того, какой мощности диоды применяются в осветительном устройстве
Отдельные торговые марки, преимущественно китайского происхождения, снабжают лампочки радиаторными элементами из керамики.
Такие изделия получают качественное охлаждение, но, вместе с ним, частично теряют конструкционную прочность и становятся более хрупкими по сравнению с металлическими аналогами.
Несколько слов про оптику
Основная масса LED-ламп обязательно снабжается рассеивателем, изготовленным из матового пластика. Он помогает концентрировать светопоток под определенным углом и делает его более равномерным.
Главный плюс рассеивателя в том, что он абсолютно безопасен. Для сравнения, стеклянная колба при перегорании лампы может треснуть, разбиться и травмировать находящихся в комнате людей
В некоторых моделях вместо рассеивателей используют линзы, созданные из различных современных и практичных материалов.
В этих элементах поломок не наблюдается, и под ремонт они не подпадают.

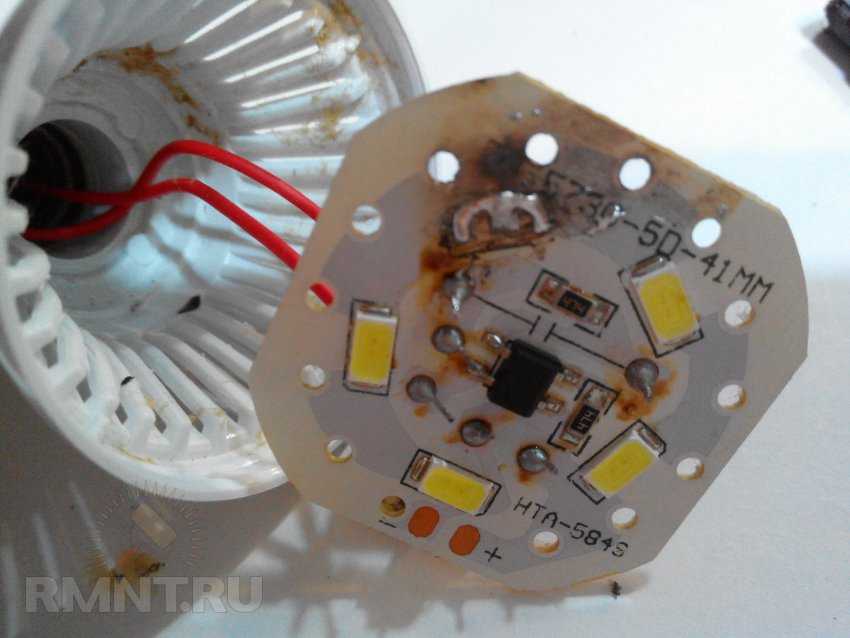

Частые причины неисправностей
К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.
Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки
Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов
Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.
Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.
Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.
Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.
Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.
Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае
В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.
Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.
Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает.
Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.
Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.
Предварительная диагностика устройства
LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.
Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.
Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.
Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

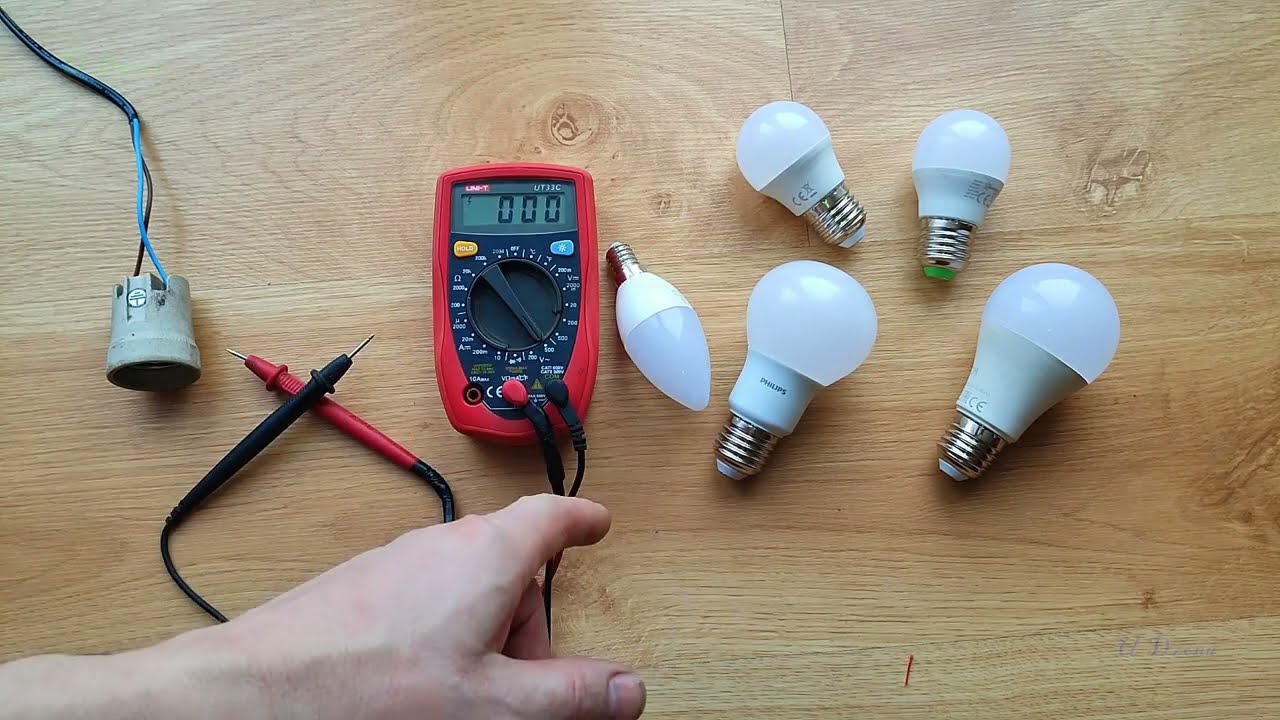

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.
Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели.
Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.
Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.
При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп
Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в рабочую лампу и проверить результат.
При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.
Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем.
Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.
Как разобрать светодиодный модуль?

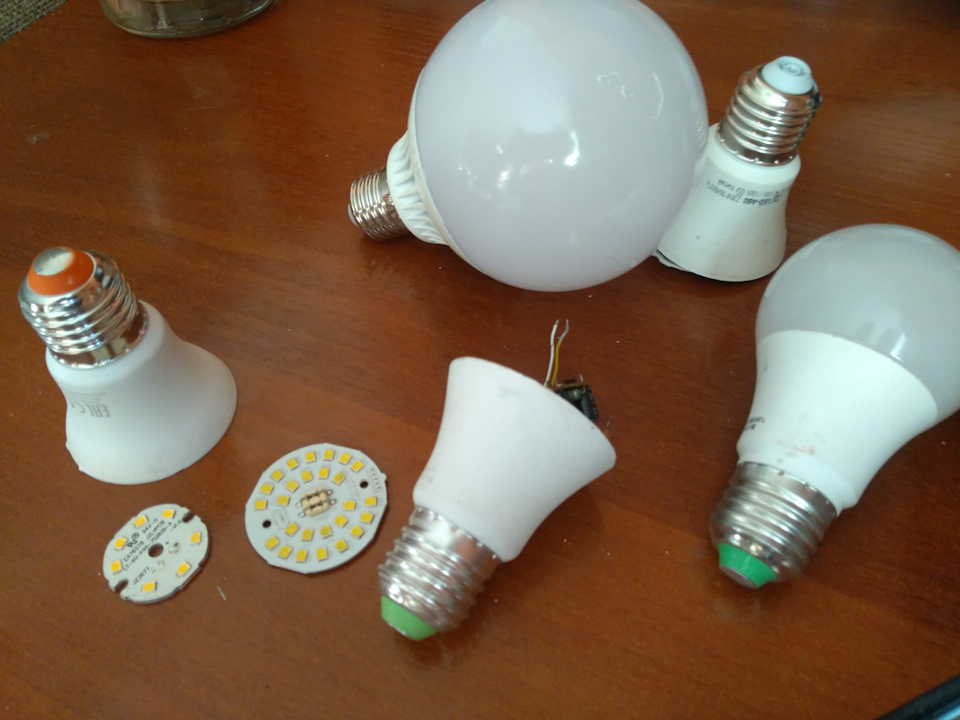

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.
При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.
Желательно действовать крайне осторожно. Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности.
Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.
Способ #1 — откручивание
Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды.
Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.
Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.
Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками
Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.
Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.
На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет. Им удастся аккуратно поддеть край платы и осторожно снять ее целиком.
Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.
Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.
Способ #2 — нагревание феном
Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.
Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.
Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.
После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.
Если фена под рукой нет, можно пойти другим путем.
Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.
Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.
У вас никак не получается разобрать лампу? У нас на сайте есть другие различных типов лампочек. Рекомендуем вам ознакомиться с ними.
Самостоятельная замена светодиодов
Сгоревшие светодиоды часто становятся причиной, по которой лампочка выходит из строя. Обычно после разборки сразу видно, какие элементы испорчены и требуют замены. Но нередки случаи, когда на первый взгляд все диоды выглядят нормально.
Визуально распознать сгоревшие LED-элементы не составляет никакого труда. Как правило, они отличаются от рабочих «собратьев» тем, что имеют заметные черные точки и подпалины
В этом случае придется воспользоваться мультиметром и прозвонить каждый элемент отдельно, чтобы выявить неисправный.
Либо снять с платы элементы, вызывающие сомнения, и протестировать их с помощью проводов, подключенных к 12-вольтовому источнику питания.
Когда испорчен только один диод, можно просто замкнуть его выходы. Если в светильнике применено цепочное соединение, этот момент никак не повлияет на потерю функций всех остальных элементов.
Старые, неисправные диоды придется выпаять, затем перевернуть плату и припаять к видимым контактным дорожкам новые чипы.
На плате всегда указаны такие данные, как тип и размер используемого светодиода. Очень важно заменить неисправные модули на аналогичные, чтобы дальше лампа работала так же корректно, как и до ремонта
В некоторых случаях заменить светодиод можно без использования паяльника. Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета.
На еще не остывшее место понадобится вмонтировать рабочий источник света. Когда плата хорошо остынет, он прочно зафиксируется и уже никуда не сдвинется.
Главное, четко запомнить расположение элемента относительно меньшего и большего контактов и разместить исправный с соблюдением полюсности.
Решение проблем с драйвером
Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.
Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.
Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода
Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.
Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.
Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.
Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.
Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия
Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура
Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.
Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.
Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:
Выводы и полезное видео по теме

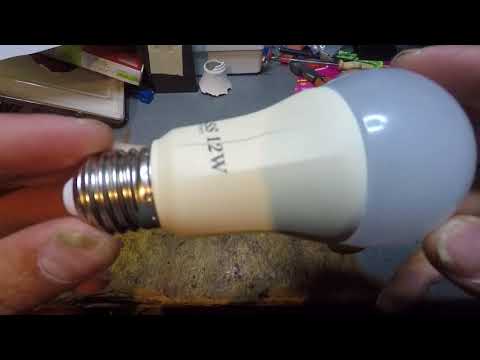

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.
Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.
2020-04/1585745834_remont-svetodiodnyh-lamp.mp4
Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.
Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.
Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.
Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок.
А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.
Вы умеете самостоятельно чинить светодиодные лампы и можете дополнить изложенный нами материал ценными рекомендациями? Пишите советы в комментариях к статье, добавляйте уникальные фото — многие новички, не имеющие опыта ремонта светотехнической продукции будут вам благодарны.
Ремонт Led ламп или делаем «вечную» Led лампу.
Хочу рассказать о ремонте Led ламп, которые давно вошли в наш быт. Производитель позиционирует светодиодные лампы как очень надежные, долговечные и экономичные. Но что на практике? Лампы и светильники выходят из строя уже через год-два. О ремонте и переделке пойдет дальнейший рассказ.
Первый мой пост. Прошу сильно не пинать 🙂
Зачастую причиной выхода из строя являются экономия на компонентах драйвера, низкокачественные светодиоды, перегрузка и перегрев! Производитель иногда умышленно допускает эксплуатацию светодиодов в предельных режимах, чтобы уменьшить срок службы.
Это я заметил на своих круглых светодиодных светильниках, когда спустя год эксплуатации на одном из них вышел из строя светодиод. Оказалось, что из заявленных 30 Вт, светильник потреблял 32 Вт, при этом светодиоды работали на пределе. И не удивительно, что гарантия закончилась пару месяцев назад. Все рассчитано в Китае? 🙂
Светильник 30 Вт
Немного подумав, я закоротил умерший светодиод перемычкой и поковырявшись в драйвере снизил общий ток через светодиоды для уменьшения нагрева оставшихся.
Процедуру снижения мощности я произвел на всех светильниках в квартире.
Если у вас вышел из строя один из светодиодов, его можно закоротить перемычкой. И будет не лишним перенастроить драйвер на меньший ток. Драйверы бывают разные, но ток светодиодов на всех задается одинаково — токовым резистором номиналом в несколько Ом. При помощи этого резистора микросхема драйвера измеряет и стабилизирует ток, который протекает через светодиоды. Увеличивая номинал этого резистора можно снизить ток, соответственно мощность и яркость всей лампы. Уменьшать сопротивление резистора не советую, т.к. увеличится нагрев светодиодов и они быстрее деградируют.
Осторожно, напряжение опасное для жизни!
Перейдем к практике.
Весь процесс опишу на примере ремонта Led лампочки GU10 неизвестного производителя.
После проверки светодиодов подачей на них 3 В выяснилось, что один из них вышел из строя. Неисправный светодиод нужно закоротить перемычкой.
Паяем перемычку
Драйвер
Для расчетов удобно пользоваться калькулятором.
После, нужно аккуратно подать 220 в на светильник и измерить мощность при помощи ваттметра или амперметра с дальнейшим пересчетом тока в мощность.
Ваттметр
Далее необходимо узнать номинальную мощность светильника и уменьшить ее на 5-15%.
Еще можно увеличить емкость фильтрующего электролитического конденсатора, если позволяет конструкция. При высыхании конденсатора лампа может начать мигать.
В результате всех манипуляций имеем светильник или лампу с немного меньшей мощностью, но с большим ресурсом. Еще такой ремонт помогает сэкономить средства, уменьшает количество выбросов в атмосферу, уменьшает количество мусора и прокачивает ваши знания в области электроники. Всем добра!
По традиции…
Как отремонтировать светодиодную лампу за 2 минуты, Ремонт светодиодной лампы, Ремонт светодиодной лампы
Содержание
1
Ремонт светодиодной лампы, Описание: Как отремонтировать светодиодную лампу- Светодиодные лампы повсюду, потому что они дешевы и доступны в различных формах и размерах.
В моей предыдущей статье я объяснил; как запустить светодиодные лампочки MCPCB «Metal Core Printed Circuit Board» 12 В постоянного тока от 220 В переменного тока. В этой статье я объяснил, как выполнять расчеты и как защитить светодиоды от скачков высокого напряжения.
В сегодняшней статье я объясню, как отремонтировать светодиодную лампочку всего за 2 минуты. Вам не нужно быть экспертом в пайке. Для ремонта светодиодной лампы все, что вам нужно, это паяльник и припой. Техника, которую я собираюсь объяснить в этой статье, работает только для светодиодных ламп на 110/220 В переменного тока.
Меры предосторожности: Не прикасайтесь к цепи, когда горит светодиодная лампа. Потому что 110/220 В переменного тока может быть очень опасным. Наденьте защитные перчатки.
Amazon Ссылки:Верхние светодиодные лампы
Smart Sdire Lacks
12 В пост. В постоянном состоянии
Окраска Lights
Наружные светильники
Водонепроницаемые свет
Другие инструменты и компоненты:
Top Arduino Sensor
Цифровые осциллографы
Переменный блок питания
Цифровой мультиметр
Наборы паяльников
Небольшие переносные дрели для печатных плат
*Обратите внимание: это партнерские ссылки.
Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Я был бы признателен за вашу поддержку на этом пути!
В Пакистане и Индии мы используем 220 В переменного тока в наших домах для питания электроприборов. В некоторых странах используется 110 В переменного тока. Так что не имеет значения, используете ли вы 110 В переменного тока или 220 В переменного тока. Итак, в любом случае, у меня есть эта светодиодная лампа на 220 В переменного тока, которая просто перестала работать, с той же проблемой, с которой я сталкивался много раз, когда использовал светодиодные лампы по всему дому. Давайте продолжим и откроем эту светодиодную лампочку.
Вы можете ясно видеть, что этот один светодиод поврежден, и именно поэтому моя светодиодная лампа не загоралась. С подобными проблемами я сталкивался так много раз, и именно по этой причине сегодня я пишу эту статью, чтобы поделиться этими знаниями и с вами, ребята.
Все остальные светодиоды в хорошем состоянии. Итак, что мы можем сделать, чтобы исправить это. Просто удалите этот светодиод, а затем закоротите две точки.
Вот и все, светодиодная лампа исправлена.
Для меня это была работа за 1 минуту, но если вы новичок, то это может занять 2 минуты.
Теперь у нас удален только один светодиод. Это был быстрый ремонт светодиодной лампы, если у вас нет светодиода. Все, что вам нужно, это удалить поврежденный светодиод и припаять две точки, и все. После того, как вы протестировали свою светодиодную лампочку, вы можете прикрепить головную часть и продолжать использовать одну и ту же светодиодную лампочку в течение многих лет.
По корпусу невозможно найти поврежденный светодиод. Надеюсь, вам понравился этот быстрый ремонт светодиодных ламп. Дайте мне знать в комментарии, если вы также столкнулись с той же проблемой.
Ремонт ламп — Calloway’s Lamp & Shade
В среднем мы ремонтируем около 3000 осветительных приборов в год, причем большинство из них — это любимые лампы клиентов.
Общий ремонт обычно заканчивается в течение недели. Исключением из этого правила являются лампы, требующие отделочных работ, ремонта металла или клея, а также детали, которые необходимо заказывать по специальному заказу. Регулярный ремонт ламп включает:
Замена проводки
У нас есть проводка более 30 различных цветов, материалов и типов. Типы включают стандартный калибр люстры, стандартный калибр лампы и шнур шкива. Материалы включают пластик, вискоза, вискоза, ткань с хлопковым покрытием и даже стальная оплетка. Цвета варьируются от стандартного черного, коричневого, белого, цвета слоновой кости, прозрачного золота, непрозрачного золота, прозрачного серебра и винтажной меди до нестандартного ярко-красного, оливково-зеленого, цвета электрик, цвета замазки и в полоску. Мы постоянно пополняем нашу коллекцию новыми и стильными шнурами.
Мы также можем укоротить или удлинить шнур в соответствии с назначением вашей лампы.
Розетки и сменные выключатели
Мы можем заменить или заменить вашу розетку на любую, какую вы пожелаете, в том числе на 3-контактную розетку, вкл. диммер, бесключевой режим или магнат. Мы можем добавить сенсорный блок и добавить или заменить выключатели на цоколях и шнурах ламп. Мы можем заменить одинарную розетку на двойную, канделябровую розетку на среднюю и почти любую другую модификацию, которую вы можете придумать.
С точки зрения типов ламп, с которыми мы работаем, части ламп делятся по их применению. В основном мы работаем с лампами накаливания (стандартное освещение) и галогенными , но позвоните нам или принесите свои люминесцентные и светодиодные светильники, и мы их оценим.
Лампы накаливания: У нас есть почти все детали для этого стиля освещения. У нас есть многолетний опыт работы в этой области, и мы считаем, что такие приспособления проще всего манипулировать и настраивать.
Галоген: У нас также есть много запасных частей и переключателей для галогенных ламп. Если какой-то детали нет в наличии, есть вероятность, что мы сможем ее заказать. Настройка этих светильников ограничена высокой теплоотдачей галогена и, в некоторых случаях, потребностью в трансформаторе.
Флуоресцентный: Этот тип освещения сложен. Чем старше прибор, тем проще ремонт. Многие новые фонари, выпускаемые в этой области, используют детали и компоненты, которые недоступны в компаниях, занимающихся продажей запасных частей. Если ваша лампа старая (30+ лет), скорее всего, мы сможем ее починить. Если он моложе, мы будем рады помочь вам заказать любые детали, необходимые для того, чтобы вернуть его в рабочее состояние.
Светодиод: Эта область освещения является совершенно новой с точки зрения ремонта, поскольку большинство светодиодных светильников существуют недостаточно долго, чтобы требовать ремонта. Кроме того, технологии развиваются так быстро, что многие лампы изготавливаются с использованием устаревших деталей, которые заменяются новыми технологиями еще до того, как им потребуется ремонт.
В результате мы не можем отремонтировать большую часть этих ламп. Когда технология станет более стандартизированной, мы намерены принять ремонт светодиодов.
Ремонт сломанных компонентов
Мы можем исправить большинство жизненных коллизий с вашей любимой лампой, в том числе по вине детей, внуков, домашних животных, грузчиков, гостей дома и вас. Мы работаем со стеклом, металлом, деревом, пластиком, смолой и гипсом. Клиенты поражены нашей способностью устранять поломки, трещины и сколы.
Металлы: Мы предлагаем ремонт большинства металлов, включая латунь, сталь, медь, алюминий и даже чугун. Мы выполняем пайку и пайку собственными силами, а наши сварочные проекты поручаем местному художнику.
Производство: Многие детали, используемые в антиквариате, больше не доступны, и поэтому их необходимо изготавливать вручную. У нас есть различные исходные материалы (латунь, медь, сталь), которые можно резать, формовать и сверлить, чтобы заполнить недостающие детали в ваших любимых лампах.
Стекло: Если у вас есть разбитое стекло, и его не слишком много, есть вероятность, что мы сможем собрать его вместе с помощью нашей системы УФ-отверждения. Мы можем отремонтировать некоторые витражи, но не все. Узнайте больше о нашем сервисе по ремонту стекол здесь …
Ремонт, обновление и настройка
Ремонт или изменение отделки
Нужна подкраска лампы? Любите свою лампу, но устали от отделки? Мы можем это исправить! Мы можем покрасить его, окрасить и изменить отделку с помощью различных техник индивидуальной настройки, чтобы превратить этот старый фаворит в ваш новый декор.
Обновления
Помимо ремонта поврежденных или сломанных аспектов вашей любимой лампы, мы можем помочь вам обновить ее, изменив отделку или цвет, добавив новую основу, переставив компоненты или (вы знали, что мы должны упомянуть это!) поможет вам выбрать новый абажур. Начните получать идеи на нашей странице абажуров!
Индивидуальная настройка образа жизни
Мы можем сделать ваши лампы более удобными для пользователя, добавив сенсорные элементы, линейные переключатели, веса, основания арф и другие модификации освещения.
