Ремонт светодиодных ламп 220 В за 4 шага

Современные Led светильники прочно входят в наш быт, позволяют значительно снижать потребление электроэнергии, но, в силу разных обстоятельств, периодически выходят из строя.

Поэтому простой ремонт светодиодных ламп 220 В своими руками в домашних условиях является актуальной задачей для любого умельца.

В статье я показываю поэтапный порядок его выполнения за 4 шага, доступных мастеру с начальными навыками электрика.

Содержание статьи

Чтобы отремонтировать неисправный Led светильник домашнему мастеру потребуется:

1. оценить его конструкцию;
2. выявить неисправность;
3. заменить отказавшую деталь.

Эта простая последовательность действий служит базой последующего описания.

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника.

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

• обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;

• светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

• выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;

• имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

• у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
• филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
• вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
• мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

Ремонт лампы Filament связан с вскрытием корпуса и нарушением его герметичности. Это ухудшает дизайнерский замысел, влияет на интерьер, несколько изменяет теплообмен, что незначительно сказывается на ресурсе отремонтированного светильника.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

Обычные лампочки на SMD светодиодах допускают разборку корпуса и последующий ремонт любых элементов с полным восстановлением оптических и электрических характеристик завода изготовителя без потери качества.

Почему при ремонте Led светильника 220 В необходимо учитывать температурные условия его эксплуатации

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

1. протеканием тока через цепочки светодиодов;
2. нагревом драйвера;
3. условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника.

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Учет возможного предела температурного нагрева и необходимости его ограничения — важное условие выполнения качественного ремонта светодиодных ламп.

Что надо знать про конструкцию драйвера для светодиодной и филаментной лампы 220 вольт при ее ремонте

Основная трудность, с которой сталкиваются производители — это ограниченный объем места, в котором необходимо вместить драйвер или блок питания светодиодов.

По этой причине они вынуждены:

• применять упрощенные малогабаритные блоки питания типа ASD JCDR 5,5W GUS.3, собранные на отдельной плате;

• или создавать дополнительную пластиковую вставку внутри колбы около цоколя и монтировать в этом увеличенном пространстве более совершенный драйвер. Один из вариантов его исполнения показываю ниже.

Как видите, схема драйвера, встроенного внутрь лед лампы 220 В, может значительно отличаться у каждой модели. Самый простой вариант имеет в своем составе:

1. резистивно-емкостной делитель напряжения, который, кстати, выделяет дополнительное тепло при прохождении тока по активному сопротивлению;
2. диодный мост;
3. сглаживающий пульсации напряжения конденсатор;
4. токоограничивающий резистор.

Это самая проблемная схема для Led ламп не только потому, что она нагревает полупроводниковые переходы, но еще и не обеспечивает стабилизацию тока в них.

А они очень чувствительны даже к незначительным колебаниям напряжения.

Поэтому качественный драйвер создается со встроенной схемой стабилизации тока.

Если же при ремонте возникает мысль упростить модуль питания за счет перехода от габаритной и дорогой конструкции к дешевой, то следует понимать, что полупроводники сразу станут работать в экстремальном режиме и долго не проживут.

Как выполнить ремонт светодиодных ламп 220 В своими руками за 5 шагов: подробная инструкция в картинках

Для работы потребуется не хитрый инструмент домашнего мастера:

• нож электрика, который можно заменить даже канцелярским;
• паяльник электрический с набором для пайки;
• мультиметр цифровой или даже старенький тестер;
• небольшой набор электронных компонентов. Их вполне можно взять из других перегоревших led ламп аналогичной конструкции.

Шаг №1. Особенности вскрытия корпуса и внутреннего осмотра схемы

Любая лампочка имеет защитный кожух, изолирующий электрические детали от внешней среды, предотвращающий их повреждение. Для ремонта его необходимо вскрыть без разрушения, чтобы иметь возможность восстановления работоспособности.

Корпуса светодиодных ламп чаще всего выполняются из пластика. Хотя встречается стеклянная колба, что характерно не только для ламп Филамент. Тонкое стекло хрупкое, а в разбитом состоянии оно очень опасно: можно порезаться.

Как разобрать колбу из пластика

Вариантов сборки пластиковой конструкции довольно много. Корпус собирается из нескольких съемных частей и может крепиться:

• защелками;
• клеем типа силиконового;
• комбинированным способом.

Перед началом разборки его просто надо внимательно осмотреть и прощупать руками места стыковок. Мне рекомендовали их прогревать феном: клей разрушается, позволяя легко отсоединять детали.

Но я этот способ не стал проверять. Допускаю, что нагрев может повредить некачественный пластик. Тогда корпус будет безвозвратно поврежден.

Места стыков следует аккуратно прорезать тонким лезвием острого ножа. Хорошо подходит обычный канцелярский, предназначенный для реза бумаги.

Располагать его надо по линии стыка. Избегать сильных нажатий. Пальцы держать в стороне.

После нескольких прорезов рекомендую осматривать состояние стыка.

Металлическую деталь с цоколя можно снять с помощью любого электрического патрона. Лампа вкручивается в него, а затем движениями рук вытягивается металлическая вкладка из пластикового основания.

Однако надо учитывать, что там припаяны провода, подающие напряжение питания 220 вольт к драйверу питания.

Удаленный второй контакт лампочки также можно подклинить ножом и отсоединить колпачок. На нем тоже с обратной стороны припаян провод.

Вместо ножа удобно использовать инструмент стоматолога или сделать острый крючок. Им процарапывают стык склеенных деталей на небольшую глубину порядка двух миллиметров. Затем царапину углубляют по кругу несколько раз.

Периодически проверяют возможность разъединения деталей руками.

Обращайте внимание на способ крепления электронной платы с драйвером питания и светодиодами. Она тоже может быть приклеена силиконовым клеем, который будет мешать дальнейшей разборке. Его тоже следует удалить.

Как разобрать корпус из стекла

Попытки откручивания цоколя с помощью пассатиж, когда колба зафиксирована защитным покрытием в руке, обычно заканчиваются раздавливанием стекла и повреждением корпуса, который уже не подлежит восстановлению.

Относительно аккуратно можно срезать основание цоколя около пластиковой вставки фрезой бормашинки. Но, необходимо принять меры безопасности от получения травм стеклянной пылью.

Этот метод эффективнее, чем традиционный молоток или обмотка колбы толстой ниткой с керосином, последующим поджиганием, а затем резким охлаждением водой: стекло может лопнуть не в запланированном направлении.

Фреза позволяет сделать ровный срез, который обеспечит склейку колбы после ремонта.

Шаг №2. Как проверить целостность светодиодной сборки

По старой привычке некоторые мастера путают обычные светодиоды DIP типа и модули SMD.

Разница в том, что для современных осветительных приборов выпускаются готовые матрицы с несколькими полупроводниковыми кристаллами, чаще всего тремя и одним общим токоограничивающим резистором, а в светодиодных лентах они подключаются индивидуально.

Старые светодиоды DIP типа достаточно прозванивать мультиметром в режиме омметра или прозвонки.

Проверка SMD матрицы

Схема включения такого SMD модуля тоже имеет два внешних контакта.

К внутренним точкам коммутации доступа нет. Если пытаться зажечь эти светодиоды от цифрового мультиметра, то его выходного напряжения 2-3 вольта просто не хватит для проведения качественной проверки.

Поэтому такую работу выполняют батарейкой «Крона» или блоком питания с выходным напряжением 9-12 В.

Касаться выводов каждого SMD проводами от батарейки необходимо кратковременно, только для выявления момента начала вспышки: ток свечения ничем не контролируется. Не забывайте проверять полярность подключения.

Неисправный SMD модуль нужно заменить другим, который можно взять с аналогичной дефектной лампы, выбранной для разборки.

В сети интернет встречаются рекомендации по шунтированию выводов перегоревшего светодиода. Тогда свечение восстанавливается. Но, общее сопротивление цепочки полупроводниковых переходов при этом уменьшается, что увеличивает нагрузку на драйвер и ток через все полупроводники.

Когда он не справляется с возросшей мощностью, то повышенный ток снижает ресурс всей схемы. Эту особенность надо учитывать. Поэтому рекомендую избегать таких ситуаций или впаивать простые диоды с похожими электрическими характеристиками.

Светодиодная матрица сборки по технологии COB

Здесь используется принцип размещения внутри тела одной матрицы на объединенной подложке довольно большого числа полупроводниковых кристаллов. Их сверху покрывают общим слоем люминофора, улучшающим оптические характеристики.

Проверку исправности светодиодов типа COB лучше проводить питанием от стандартного драйвера.

Аналогичным образом проверяют исправность филаментных нитей ламп Filament.

Шаг №3. Оценка технического состояния и ремонт драйвера питания

Стабильное свечение SMD модулей создает только хорошо стабилизированный ток без пульсаций. Его сглаживают на всех блоках питания полярные электролитические конденсаторы.

Они имеют один существенный недостаток: при нагреве и длительной эксплуатации электролит внутри них высыхает, что приводит к потере емкости, нарушению режима работы.

При внутреннем осмотре схемы всегда визуально оценивайте строгость геометрической формы электролитов. Показываю такой дефект конденсатора на фотографии импульсного блока питания.

Малейшие отклонения от идеального состояния свидетельствуют о его неисправностях.

У проблемных драйверов рекомендую всегда замерять емкость сглаживающих конденсаторов цифровым мультиметром.

При наличии свободного места на корпусе электролит лучше заменить более емким. Тогда риск его будущего повреждения значительно снижается.

Резистор RC делителя напряжения тоже станет лучше работать с сопротивлением такого же номинала, но повышенной мощности — возникнет меньшее выделение тепла.

Выходные параметры блоков питания необходимо оценивать электрическими замерами на рабочем режиме под нагрузкой, а не на холостом ходу.

Проверка электрических характеристик драйвера питания, выполненного по безтрансформаторной схеме подключения, относится к опасным работам под напряжением. Заниматься ей должен только обученный персонал.

Драйверы с трансформаторами на вторичной стороне обмотки имеют менее опасное напряжение.

Нанесение тонкого ровного слоя термопасты между соприкасающимися составными частями радиатора охлаждения снижает нагрев, улучшает теплоотвод.

Шаг №4: Проверка оптических и электрических характеристик: о вреде пульсаций и перенапряжений

Самый вредный для здоровья параметр светодиодных ламп сети 220 вольт: пульсации света

Занимаясь ремонтом важно заботиться о конечной цели восстановления рабочих характеристик, учитывать влияние освещения на глаза человека, создавать наилучшие условия зрению.

Очень многие лед светильники, особенно бюджетных моделей, обладают вредными пульсациями, а то и мигают во включенном состоянии.

Проверить этот параметр в домашних условиях можно визуально или с помощью цифрового фотоаппарата, который сейчас встроен практически в каждый смартфон или мобильный телефон.

Вредные для глаза пульсации будут заметны. Для более точного их определения существуют специальные измерительные приборы.

Светодиодные лампы с излишними пульсациями после ремонта нельзя вводить в эксплуатацию. Их конструкцию необходимо дорабатывать за счет модернизации драйвера питания.

Как защитить светодиодную лампу от перенапряжений при аварийных режимах

Рекомендую обратить внимание на этот вопрос, ибо светодиоды очень чувствительны к повышению напряжения и могут быстро выйти из строя. Особенно актуально это требование для дешевых блоков питания.

Они просто не могут содержать все элементы, обеспечивающие качество работы импульсных блоков питания.

Снизить долю риска повреждения полупроводниковых переходов позволяет модульная защита, устанавливаемая в любом месте перед светильником.

Конденсатор, варистор и резистор — вот и все детали, которые потребуются для сборки такого модуля.

Заканчивая материал, подчеркиваю: прекрасно понимаю, что цена на светодиодные лампы сейчас уже не такая высокая, как раньше. Кому-то проще пойти в магазин, купить новую лампочку взамен сгоревшей и не мучиться с ремонтом.

Тем более, что филаментная лампа белорусского производства обладает хорошим качеством, светит равномерно во все стороны также, как с нитью накаливания, а по цене практически не отличается от Led ламп, продаваемых из Китая.

Однако всегда есть умельцы, желающие делать все самостоятельно. Я описал ремонт светодиодных ламп 220 В своими руками для тех людей, которые ищут информацию по этому вопросу и желают его выполнить.

Эту же тему хорошо излагает владелец видеоролика ElENBlog

Рекомендую его посмотреть и напоминаю, что у вас сейчас благоприятное время для того, чтобы задать вопрос или прокомментировать статью.

Ремонт светодиодной лампы на 220В своими руками: устройство и порядок замены

Светодиодные лампы пользуются огромной популярностью у частных лиц и в организациях всех форм собственности. Изделия отличаются хорошей яркостью, приятным для глаз диапазоном свечения, устойчивостью к сырости и падениям. Массовое производство привело к снижению цены и качества продукции. Перегорание диодов случается намного чаще, чем хотелось бы. При этом стоимость продукции достаточно ощутима, чтобы вызвать досаду при поломке изделия. Выход из ситуации есть, так как светодиодные лампочки можно починить своими руками, располагая минимальными знаниями и навыками в этой области.

Содержание

1. Устройство LED-лампы
2. Схемы драйверов и их принцип работы
3. Причины выхода ламп из строя
4. Пример ремонта светодиодной лампочки
5. Ремонт драйвера
6. Замена светодиодов
7. Техника безопасности при ремонте светодиодных лампочек на 220 В

Устройство LED-лампы

Чтобы отремонтировать светодиодную лампу своими руками, нужно знать ее устройство

Светодиодная лампа представляет собой сборный прибор, состоящий из электронных и механических деталей, узлов и механизмов. Принцип работы устроен на изменение параметров материалов под воздействием электрического тока.

Состоит LED-светильник из таких фрагментов:

• Цоколь — для подключения к бытовой сети 220 В. Применяются цилиндры размера Е 14 и Е 27.
• Корпус. Делается из термоустойчивого пластика. Служит для размещения электрической схемы.
• Диэлектрический слой между цоколем и корпусом.
• Драйвер. Электронный блок, предназначенный для стабилизации входного сигнала до рабочих параметров, при которых могут функционировать кристаллы.
• Кристаллы. Издают свечение, когда через них проходит электрический ток.
• Радиатор. Предназначен для приема и отвода излишков тепла от греющихся частей, расположенных на плате.
• Колпак. Служит для равномерного рассеивания светового потока, который испускают диоды.

Принцип действия заключается в том, что напряжение через цоколь подается на драйвер, преобразующий переменный ток в постоянный. В зависимости от заданных параметров частота может увеличиваться до 100 Гц (люстра будет гореть ярко и ровно) или понижаться (светильник начнет моргать).

Прекращение свечения свидетельствует о поломке одного из элементов цепи. Чтобы починить светодиодную лампочку, ее нужно выкрутить из патрона, вскрыть, провести диагностику и заменить неисправный элемент.

Схемы драйверов и их принцип работы

Расположенные в колбе кристаллы работают от постоянного тока низкого напряжения. Диоды могут функционировать в определенном диапазоне, который создает встроенный преобразователь.

Устройство выполняет такие задачи:

• выпрямление электричества;
• понижение его до заданного значения;
• стабилизация напряжения;
• защита от электромагнитного излучения;
• сглаживание импульсов.

В зависимости от конструкции драйверы подразделяются на такие категории:

1. Со стабилизацией тока. Устройство работает по принципу широтно-импульсной модуляции, создавая ровный и равномерный сигнал, обеспечивающий качественную и долговременную службу кристаллов. Изделия отличаются высоким КПД, способностью преобразовывать ток любого напряжения, широким температурным диапазоном эксплуатации. Основой устройства является микросхема, подключаемая непосредственно к сети. Оно нашло применение в лампах, которые используются для уличного освещения и в системах пожарной сигнализации.
2. Со стабилизацией напряжения. Основой блока является электронный чип, который отвечает за точные границы выходного сигнала. Благодаря этому исключается риск сгорания лампы из-за пиковых нагрузок и достигается ровное свечение. Минус заключается в дороговизне изделия.
3. Без стабилизации. Узел смонтирован на плате и имеет довольно простое устройство, что сказывается на конечной цене товара. Преобразователь, резистор и конденсаторы защищают кристаллы от помех сети, короткого замыкания, сглаживают пульсации и выпрямляют ток. Достоинством является простота ремонта светодиодных ламп и вариативность выходного сигнала. Недостаток в том, что устройство преобразует входной сигнал без его стабилизации, что приводит к сгоранию диодов. Такие модели используются при производстве ламп малой мощности, использующихся для подсветки поверхностей и объектов.

При покупке нужно уточнить у продавца о возможности разобрать светодиодную лампочку для ее ремонта или модернизации.

Причины выхода ламп из строя

Лампочки низкого качества быстро выходят из строя

Свидетельством выхода изделия из строя является испускаемый тусклый свет или его полное отсутствие. Производители гарантируют до 8  лет работы ламп при условии соблюдения условий эксплуатации, которые прописываются в инструкции. Некоторые товары выдерживают этот промежуток времени, но около половины из каждой партии ломаются уже в течение первого года.

Причины этого явления:

1. Критически высокие значения поступающего напряжения. Даже качественная защита, если не сгорит, то выдаст искаженный сигнал, так как рассчитана на определенный диапазон тока. При частых скачках напряжения износ оборудования происходит намного быстрее.
2. Неправильно выбранная потолочная люстра. Несмотря на то что светодиоды для лампы 220 В выделяют мало тепла, в маленьких закрытых плафонах они перегреваются и быстро выходят из строя. То же можно сказать и о конденсаторах, высыхающих от высокой температуры.
3. Использование в изготовлении некачественных комплектующих деталей. В целях снижения конкурентоспособности своей продукции большинство производителей применяют детали низкого качества с ограниченным ресурсом.
4. Нарушение правил транспортировки и хранения. От ударов изменяются технические свойства изделий. Треснувшая колба может стать причиной попаданий влаги в корпус и короткого замыкания. От сильного перегревания и охлаждения нарушаются рабочие параметры конденсаторов и микросхем. Долгое пребывание под солнцем приводит к появлению трещин на пластике.
5. Несоблюдения правил проектирования. Если разводка выполнена проводами тонкого сечения, они будут греться на контактах. Избыток тепла будет передаваться на детали, которые могут перегореть в течение нескольких дней.

Чтобы продлить срок службы светодиодов, следует поменять проводку, проверить параметры входящего тока и принять меры к его стабилизации. Лучшим решением является установка диммера. Это устройство регулирует питание лампы, предотвращая его колебание до опасных пределов. Кроме этого, не рекомендуется покупать дешевые товары, которые быстро ломаются даже в идеальных условиях.

Пример ремонта светодиодной лампочки

Для ремонта лед-лампы нужен паяльник с тонким жалом

В большинстве изделий используется по 6-8 кристаллов, установленных последовательно или параллельно. Узнать, какие светодиоды используются в лампах на 220 В, можно в специализированных магазинах. Стоимость одного кристалла в разы меньше, поэтому есть смысл потратить время и восстановить работоспособность целого изделия. Другим вариантом приобретения расходного материала является использование еще одной сгоревшей ранее лампы. В ней вышел из строя только 1 диод, а остальные можно использовать для восстановления работоспособности других устройств.

Чтобы отремонтировать ЛЕД-светильник, потребуются такие инструменты и материалы:

• паяльник с тонким жалом;
• олово или припой;
• канифоль;
• паяльная кислота;
• пинцет;
• хирургический зажим;
• держатель для фиксации платы;
• портативная газовая горелка или зажигалка с режимом турбо.

Ремонтировать поврежденную лампочку следует в защитных очках и перчатках. Чтобы не испортить столешницу, на нее рекомендуется положить кусок фанеры.

Чтобы получить доступ к внутренностям прибора, нужно отсоединить от корпуса рассеивающий колпак. Его крепление в разных моделях осуществляется на резьбу, клей или силикон. Если в первом случае разборка выполняется просто — только повернуть колпак против часовой стрелки и снять его с резьбы, то с клеем придется потрудиться. Чтобы открыть прибор, нужно в щель между колбой и корпусом залить небольшое количество ацетона. Если состав сразу не растворится, попытки повторяются, пока не будет достигнут желаемый результат. Чтобы растопить силикон в месте стыка можно использовать нагрев. Для этого используется обычный бытовой фен. Нужно следить, чтобы пластик не расплавился.

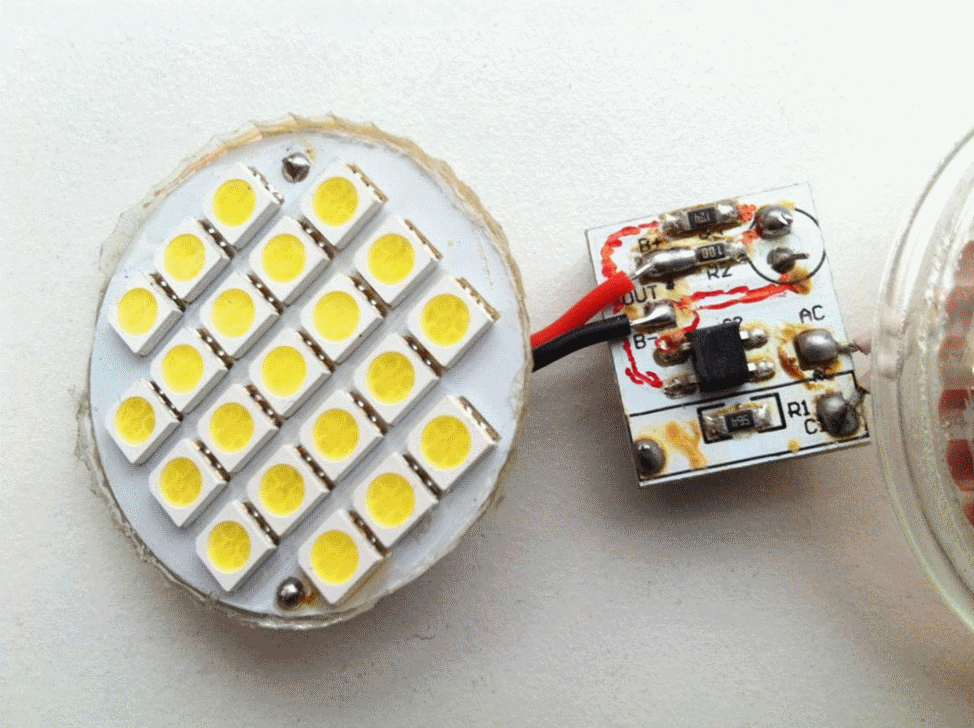

Ремонт светодиодной лампы на 220 В своими руками начинается с поиска неисправности. Сначала проводится визуальный осмотр плат, на которых крепятся кристаллы и детали драйвера. О повреждении может свидетельствовать почернение в месте контакта. Если эти признаки отсутствуют, следует воспользоваться тестером и прозвонить все соединения. Отсутствие цепи укажет на неисправный элемент. После этого можно приступать к устранению проблемы.

Ремонт драйвера

Драйвер светодиода

Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.

Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.

Неисправная деталь заменяется аналогом. Можно сэкономить время и деньги, если использовать рабочий резистор или конденсатор с лампы донора, в которой полетел кристалл.

Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.

Замена светодиодов

При замене светодиодов нужно соблюдать полярность

Если причиной выхода лампы из строя является сгоревший диод, проводится его замена на исправную деталь.  Эту процедуру следует выполнять в такой последовательности:

1. Включить паяльник, предварительно уложив его на негорючую подставку.
2. Пометить, где находится плюсовой и минусовой провод. Отсоединить планку с кристаллами от корпуса. Делается это с помощью паяльника путем расплавления контактов.
3. Зажать плату в держателе. Захватить неисправный кристалл пинцетом или хирургическим зажимом.
4. Поднести паяльник к контактам на обратной стороне детали. Одновременно тянуть диод в сторону от основания.
5. Отделить сгоревшую деталь. Аналогичным образом выпаять рабочий кристалл с платы донора.
6. Зачистить окалину с того места на радиаторе, где находился сгоревший диод.
7. Подготовить исправную деталь к установке. Для этого его контакты подгоняются по ширине к отверстиям на плате, после чего обрабатываются канифолью и оловом.
8. Вставить новый элемент контактами в отверстия. Необходимо действовать внимательно, соблюдая полярность.
9. Поднести паяльник с каплей припоя к каждому проводу и зафиксировать их на основании.
10. Обработать место пайки лаком для защиты от коррозии.
11. Восстановить слой теплопроводной пасты. Установить плату на радиатор.
12. Припаять провода к контактам.
13. Проверить работоспособность изделия путем его присоединения к переноске или настольной лампы с выключателем. Если возникли проблемы, выполнить доработку путем замены диодов или деталей драйвера.
14. Приклеить колпак к основанию. Для этого лучше использовать силиконовый клей. Пользоваться отремонтированным изделием можно через пару часов.

При отсутствии паяльной станции и фена можно использовать зажигалку с турбо режимом. Для выполнения тонкой работы ее пламя выставляется на минимум, чтобы ограничить тепловое воздействие одним контактом.

Техника безопасности при ремонте светодиодных лампочек на 220 В

При проведении ремонта ЛЕД-лампы нужно соблюдать следующие меры безопасности:

• замеры и пайку проводить на обесточенных платах;
• не оставлять без присмотра включенный паяльник;
• работу проводить в защитных очках, так как существует вероятность взрыва конденсатора;
• снимать колпак в монтажных перчатках, чтобы не порезаться острыми краями или осколками.

Работу следует проводить в проветриваемом помещении, пары канифоли вредны для здоровья.

Лампа

— Использование одного светодиода от светодиодной лампочки на 220 В для ремонта моего светодиодного фонаря на 1,5 В?

\$\начало группы\$

У моего фонарика разбит светодиод, торец корпуса светодиодов оголен, фонарь не светится.

Как следует из названия, будет ли возможно использовать один светодиод от светодиодной лампочки на 220 В для ремонта моего фонарика на 1,5 В? Как мне узнать номинальное напряжение (или, точнее, мне нужно напряжение включения ниже 1,5 В (?) (может быть, нет? —> см. Edit2 ниже)) каждого светодиода внутри моей дополнительной светодиодной лампы 1 $ (9W в моем случае)?

Так как она очень дешевая, эта лампа не имеет полностью переключающего регулятора. Это просто «регулятор», который, вероятно, имеет огромные пульсации, которых мы не видим, потому что он скрытно отключается на частоте 60 Гц.

Вот фото схемы https://hackaday.com/wp-content/uploads/2019/01/sm2082d-schematic.png?resize=800,291

Там почти дюжина светодиодов, даже если один вынуть и заменить на короткозамкнутый , лампа будет немного перегружена, но работать будет уверенно (с приемлемыми потерями в времени работы, она и так была дешевой)

Редактировать: Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов. Почему?

Edit2: Мой фонарик имеет простую схему, которая что-то делает с необработанными 1,5 В, прежде чем подавать их на светодиод. Кто-нибудь знает, что это делает? Интересно, сколько вольт было у моего светодиода в качестве порога, прежде чем он сломался?

• светодиод
• лампа

\$\конечная группа\$

18

\$\начало группы\$

В связи со спросом на светодиоды для подсветки телевизора производство белых светодиодов < 3 В теперь предлагает 6 В, 9 В. Это чипы с каскадным одиночным диодом, кратным 3 В, и выглядят одинаково на 2835 SMD, если не присматриваться.

https://lumileds.com/products/mid-power-leds/luxeon-2835-architectural/

Фонарик вашего папы будет иметь индуктор SMD, который имеет более темный цвет, чем колпачки или резисторы с колпачком, диодом и 2-транзисторным генератором, установленным в качестве стабилизатора напряжения.

У меня есть сотни сумок, полных сверхъярких белых 5-миллиметровых светодиодов для тех, у кого есть хорошее приложение.

\$\конечная группа\$

\$\начало группы\$

Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов. Почему?

Дешевые лампочки работают от выпрямленного сетевого напряжения, используя линейный регулятор в качестве драйвера. Поскольку линейный стабилизатор рассеивает тепло пропорционально падению напряжения на нем, большая часть напряжения должна падать на светодиодах. Поскольку у вас есть линейное напряжение 220 В RMS и 20 светодиодов, каждый из них должен падать примерно на 15 В при полной яркости.

Если бы использовались обычные светодиоды на 3 В, потребовалось бы около 100 штук.

\$\конечная группа\$

1

\$\начало группы\$

Краткий ответ: нет, светодиод в вашем фонарике работать не будет. Как заявляли другие, светодиодные чипы в бытовых светодиодных лампах имеют более высокое напряжение. Я считаю, что внутри у них есть несколько светодиодов на кристалле для повышения рабочего напряжения.

У создателя контента BigClive на Youtube есть несколько увлекательных разборок светодиодных ламп. Очень познавательно.

\$\конечная группа\$

\$\начало группы\$

Ваша светодиодная лампа имеет несколько чипов, но на каждом из этих чипов есть несколько светодиодных переходов. Практически несколько светодиодов в одном корпусе. Поскольку есть несколько последовательных светодиодов, среднее прямое напряжение будет намного выше.

В вашем светодиодном фонарике используется стандартная повышающая схема или интегральная схема для повышения напряжения с 1,5 В до 3,х вольт, необходимых для освещения одного светодиода. Это похоже на похитителя джоулей.

Вы не сможете правильно использовать чипы от лампочки в фонарике, потому что целевые напряжения разные. Вы можете попробовать, схема в фонарике может быть достаточно мощной, но она может не работать без изменения значений компонентов схемы.

\$\конечная группа\$

\$\начало группы\$

Хорошей новостью является то, что все белые светодиоды работают при одинаковом напряжении, от 3,0 до 3,2 В. Однако максимальный номинальный ток будет варьироваться в зависимости от светодиодных чипов.

Если у вас есть навыки пайки, возможно, получится перенести светодиод из лампы.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что нужно знать о ремонте и замене светодиодных ламп

Мы все знакомы с поэтапным отказом от ламп накаливания в пользу более экологичных и энергоэффективных светодиодных ламп, лент и светильников. В то время как вы, возможно, начали заменять несколько своих ламп, поскольку старые перегорают, вы, вероятно, заметили, что новое освещение может стоить руки и ноги.

Возможно, вы испытали шок от наклеек, когда впервые начали делать покупки. Там, где вы могли купить 3 упаковки старых ламп накаливания за пару долларов, новые светодиодные лампы могут стоить вам от 6 до 9 долларов за одну. Замена 24 ламп одновременно может стоить от 144 до 216 долларов.

Прежде чем вы решите, что можете обойтись фонариком на своем телефоне, примите во внимание следующие факты о светодиодах от Министерства энергетики США:

• Они производят меньше тепла.
• Они потребляют всего от 20% до 25% энергии.
• Они могут работать до 40 000 часов или в 15-25 раз дольше, чем лампы накаливания.
• Вы можете сэкономить почти 7000 долларов за 20 лет, вложив 216 долларов на 24 лампочки.

Варианты светодиодов

Светоизлучающие диоды (СИД) доступны в различных стилях, например, умные лампочки со встроенными функциями Bluetooth и WiFi. Они могут стоить от 40 до 100 долларов за лампочку, но способны активировать голосовые функции, такие как затемнение, изменение цвета и включение / выключение через удаленные приложения или приложения для смартфонов.

Светодиодные ленты — еще один оригинальный способ добавить света в уникальные места. Используйте их в качестве подсветки под шкафом, подсветки или акцентного свечения для любого приложения. Они доступны с клейкой основой и низковольтным источником питания. Это делает установку легкой даже для самого неопытного домашнего мастера. Затраты варьируются от 50 до 300 долларов за белые или меняющие цвет полоски.

Хотите вывести энергосберегающее освещение на новый уровень? Подумайте о замене всего светильника на тот, который имеет встроенное светодиодное освещение. Для этого проекта вам понадобится профессиональный разнорабочий или электрик. Светильники стоят от 100 до 150 долларов плюс работа.

Работаете из дома и нуждаетесь в лучшей системе освещения? Трековые светодиодные светильники — идеальное решение. Обычно они состоят из секций по шесть ламп и могут подключаться напрямую или подключаться к настенной розетке. Цены варьируются от 50 до 200 долларов плюс установка.

Светодиодные светильники можно использовать не только в помещении, но и на открытом воздухе. Выбирайте настенные светильники, потолочные светильники, садовые светильники и дорожные светильники. Экономьте еще больше энергии с помощью светильников на солнечных батареях.

Ремонт светодиодов

Есть масса преимуществ использования светодиодных ламп вместо ламп накаливания, и хотя они обычно более надежны, иногда они перегорают раньше, чем ожидалось. Когда лампочка старого образца перегорает, ничего не остается, кроме как выбросить ее в мусорное ведро. Большим преимуществом светодиодных ламп является то, что вы можете отремонтировать практически все.

Преждевременные перегорания могут быть вызваны плохим качеством компонентов, перегревом светодиодов и скачками напряжения. Хорошей новостью является то, что вам не нужно иметь большой опыт, чтобы справиться с ремонтом, а стоимость значительно меньше, чем цена новой лампы.

Действия по устранению проблемы

Шаг 1 — Разберите лампу, сняв корпус рассеивателя с помощью маленькой отвертки.

Шаг 2 — Найдите перегоревший светодиод по черной точке или следам прогара.

Шаг 3 — Если видимых повреждений нет, используйте мультиметр для проверки работы диода. Коснитесь анода красным щупом и катода черным щупом, чтобы найти диод, который не загорается.

Шаг 4 — Удалите неисправный светодиод горячим пинцетом.
