Как правильно отремонтировать USB-C кабель для зарядки ноутбука. Какие особенности нужно учитывать при замене штекера USB-C. Почему обычный USB кабель не подходит для зарядки по стандарту Power Delivery.
Особенности разъема USB-C и технологии Power Delivery
USB-C — это современный универсальный разъем, который имеет ряд важных отличий от предыдущих версий USB:
- Компактный размер (всего 8.4 x 2.6 мм)
- Симметричная форма, позволяющая подключать кабель любой стороной
- Увеличенное количество контактов (24 вместо 4-5 у USB-A)
- Поддержка высокоскоростной передачи данных (до 20 Гбит/с)
- Возможность подачи питания большой мощности (до 100 Вт)
Технология USB Power Delivery (PD) позволяет передавать через USB-C кабель мощность до 100 Вт, что достаточно для зарядки большинства ноутбуков. Однако для этого требуется специальная электроника и кабели повышенного сечения.
Почему обычный USB кабель не подходит для зарядки ноутбука?
Попытка использовать обычный 4-проводной USB кабель для зарядки ноутбука по стандарту PD не увенчается успехом по нескольким причинам:
- Недостаточное сечение проводников для передачи большой мощности
- Отсутствие дополнительных линий для обмена данными PD
- Нет встроенной электроники для согласования параметров питания
- Ограничение по току 4-проводного USB до 1.5-3А
Для работы PD необходимо как минимум 5 проводников — VBUS, GND, CC1, CC2 и VCONN. Поэтому простая замена разъема на кабеле с меньшим количеством жил не даст желаемого результата.
Требования к USB-C кабелю с поддержкой Power Delivery
Чтобы USB-C кабель мог использоваться для зарядки ноутбука по стандарту PD, он должен соответствовать следующим требованиям:
- Иметь минимум 5 проводников подходящего сечения
- Содержать встроенный чип-контроллер PD для обмена данными
- Поддерживать необходимый уровень мощности (обычно 60-100 Вт)
- Иметь качественные разъемы с правильной распиновкой
- Соответствовать спецификации USB PD нужной версии
Самостоятельное изготовление такого кабеля — сложная задача, требующая специальных компонентов и навыков. Поэтому в большинстве случаев рекомендуется приобретать готовые сертифицированные кабели.
Как определить версию Power Delivery, поддерживаемую устройством?
Определить точную версию PD, которую поддерживает то или иное устройство, бывает непросто. Вот несколько способов это сделать:
- Изучить документацию и спецификации устройства
- Проверить маркировку на зарядном устройстве
- Использовать специальные USB-тестеры с поддержкой PD
- Обратиться в техподдержку производителя
Большинство современных ноутбуков и зарядных устройств поддерживают как минимум PD 2.0 или 3.0. Более новые версии обеспечивают дополнительные возможности по настройке параметров питания.
Особенности ремонта USB-C кабелей для зарядки ноутбуков
При необходимости отремонтировать USB-C кабель для зарядки ноутбука следует учитывать ряд важных моментов:
- Сложная внутренняя структура кабеля с множеством тонких проводников
- Наличие встроенной электроники, которую легко повредить
- Необходимость точного соблюдения распиновки разъема
- Важность использования качественных комплектующих
- Высокие требования к надежности из-за больших токов
В большинстве случаев ремонт USB-C кабелей лучше доверить специалистам с соответствующим оборудованием и опытом. Это позволит обеспечить безопасность и надежность зарядки ноутбука.
Выбор нового USB-C кабеля для замены
Если ремонт оригинального кабеля невозможен, следует тщательно подойти к выбору замены. На что обратить внимание при покупке нового USB-C кабеля для зарядки ноутбука?
- Соответствие спецификациям USB-IF и сертификация
- Поддержка нужной мощности (обычно 60-100 Вт)
- Качество изготовления и материалов
- Длина кабеля (влияет на потери мощности)
- Совместимость с вашей моделью ноутбука
- Наличие дополнительных функций (передача данных, видео и т.д.)
Рекомендуется выбирать кабели проверенных производителей, даже если они стоят немного дороже. Это гарантия безопасности вашего ноутбука и его аккумулятора.
Меры предосторожности при работе с USB-C кабелями
USB-C кабели, особенно поддерживающие большие мощности, требуют аккуратного обращения. Вот несколько важных правил:
- Не допускайте сильных изгибов и механических повреждений кабеля
- Избегайте попадания влаги на разъемы
- Не используйте кабель при наличии видимых повреждений
- Не пытайтесь самостоятельно ремонтировать кабель без соответствующих навыков
- Приобретайте только сертифицированные кабели от проверенных производителей
Соблюдение этих простых правил поможет продлить срок службы USB-C кабеля и обеспечить безопасность при зарядке ноутбука.
Как за 5 минут продлить жизнь повреждённому кабелю от зарядки / Оффтопик / iXBT Live
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики. Продолжая посещать сайты проектов вы соглашаетесь с нашей Политикой в отношении файлов cookie
Все мы в современном мире пользуемся разными устройствами: планшетами, смартфонами, и другими гаджетами, которые периодически нужно подзаряжать. Из-за частых перегибов и растяжения провод от зарядного устройства быстро изнашивается, а внешний слой изоляции у основания штекера повреждается. В итоге приходится покупать новый провод тратя свое время и деньги из семейного бюджета. Сегодня, я покажу вам, как с помощью простых способов можно продлить жизнь проводу от зарядки. Итак, давайте начинать.

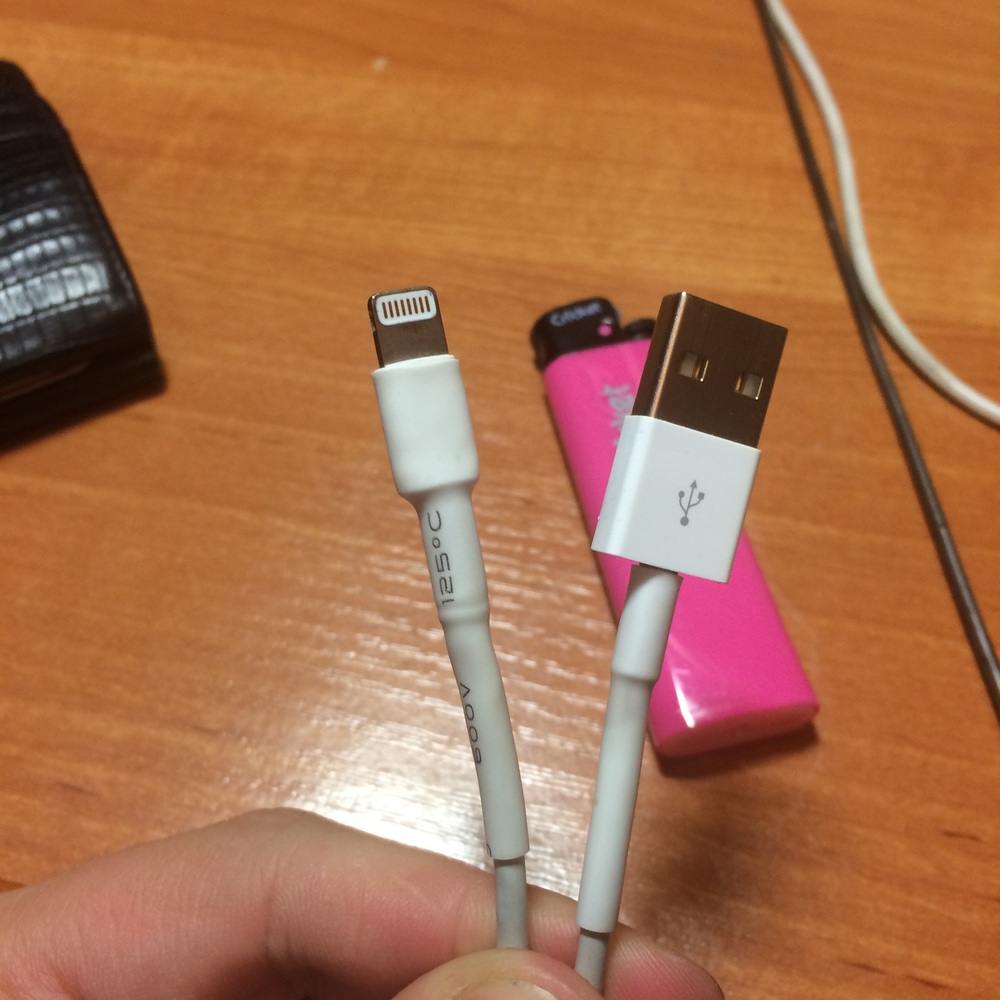

Самый простой способ произвести ремонт — это использовать ФУМ-ленту. Она тонкая, гибкая и фиксируется без клея, а так же не будет отличаться по цвету от белой зарядки. Если использовать обычную изоленту, то вскоре она начнет отклеиваться, а на самом проводе появится много грязи, которую не так просто очистить.
У ФУМ-ленты такого недостатка нет. Но в первом и во втором случае — это решение временное. Выглядеть это будет, честно говоря, не очень, да и провод надолго не спасёт. Но если вы все-таки решите воспользоваться данным методом, стоит хорошо обмотать место, где внешний слой изоляции сошел при этом захватить участки целого провода с двух сторон.
Для следующего метода потребуется приблизительно метр вощеного шнура и любой кабель, который нужно починить или защитить от перетирания. Если все делать правильно, то вполне достаточно 5-10 минут вашего времени.
Вощеный шнур производится на основе синтетических волокон. Его поверхность глянцевая и гладкая, можно сказать даже скользящая. Купить вощеный шнур можно в любом магазине рукоделия или заказать онлайн через интернет.
Плюс вощёного шнура в том, что его можно хорошо затянуть вокруг резиновой оплетки и соскальзывать он не будет, да и смотрится такое решение прилично. Итак, берем вощеный шнур и начинаем плести. Все достаточно просто.
Чтобы сделать первый узел, берем левый шнур, накладываем его сверху на правый шнур (фото 1). Далее левый шнур выводим снизу правого шнура и кабеля в правую сторону, делая таким образом узелок (фото 2, 3, 4). Получается что-то вроде узла вокруг провода. Который необходимо хорошо затянуть. Более подробно все этапы можно посмотреть чуть ниже на фото. Далее последовательно затягиваем узел с двух сторон кабеля. Каждый узел аккуратно затягиваем и подтягиваем вверх.
Все достаточно просто и быстро. Благодаря такому способу ваш провод будет максимально защищен, кроме того выглядит такая шнуровка вполне прилично и стоит недорого. Поэтому этот способ стоит взять на заметку. Термоусадочные трубки бывают разной длины, диаметра и цвета. Купить их можно как онлайн в интернете, так и практически в любом строительном магазине. Термоусадочные трубки считаются неплохим инструментом для ремонта различных кабелей. Единственное, необходимо точно подобрать термоусадочную трубку по размеру. Далее надеть трубку на кабель, разместив её таким образом, чтобы место повреждения было закрыто. Активировать термоусадочную трубку можно с помощью высокой температуры. Для этого можно использовать строительный фен, зажигалку и т.д. В результате трубка сожмется и надежно обхватит провод и проблемное место. Это и обеспечит неподвижность потёртому месту не давая повреждению распространиться далее.
Оригинальные кабели стоят недешево, используя эти нехитрые способы можно продлить жить вашему кабелю приблизительно на год, а может даже и больше.
Кроме того, эти способы можно использовать не только для быстрого ремонта провода для зарядки смартфонов, но и для других кабелей, особенно если найти новый весьма проблематично. Если вы знаете какие-то интересные, а главное рабочие лайфхаки для быстрой починки кабеля поделитесь в комментариях. На этом все. Всем спасибо за внимание.
Новости
Публикации
Еще в прошлом году я приобрел довольно странное устройство от китайцев для восстановления срока службы дворников автомобиля. Суть устройства заключается в срезании верхнего, изношенного слоя…
Пришло время нового конкурса постов, тем более, что и повод имеется: 12 марта 2023 года голосовому помощнику VK Марусе исполняется четыре года. Приглашаем вас отметить это, рассказав в блогах…
В этой публикации я хотел бы напомнить вам об одной удивительной истории которая произошла в Австралии уже более 10 лет назад. Это история про обычных трёх собак с приюта для бездомных животных,…
Этот пост — скорее совместный поиск истины, и я хотел бы показать вам советские часы «Ракета» с весьма необычными стрелками.
Невозможно представить современную жизнь без искусственных источников света. На сегодняшнее время все большую популярность приобретают светодиодные лампы. Безусловно, для этого есть вполне…
В 2015 году был представлен новый инструмент для очистки браузера Google Chrome от нежелательных вирусов и вредоносных программ. После 8 лет непрерывной работы инструмент Chrome Cleanup Tool…
Ремонт провода зарядки ноутбука в Харькове, ремонт провода блока питания ноутбука| FreshIT Харьков
Активные пользователи ноутбуков, которые ежедневно его транспортируют, с поломками провода питания сталкиваются чаще. Но покупка нового зарядного устройства в Харькове не всегда выгодна, так как цена оригинальной зарядки превышает стоимость ремонта. А некачественные комплектующие проблему не решают, а наоборот могут навредить еще сильнее.
Если вам необходим ремонт провода зарядки от блока питания ноутбука в Харькове – приходите в один из филиалов сервисного центра FreshIT.
Сервисные инженеры после диагностики выполнят ремонт провода зарядки или его замену. На выполненные работы и комплектующие вы получите гарантию.
Родная оригинальная зарядка ноутбука лучше любого нового аналога, но даже при самом бережном обращении она изнашивается. Особенно износу подвержен провод зарядки, так как при частой транспортировке он скручивается и перегибается.
Ремонт провода зарядки ноутбука
В зависимости от степени тяжести и характера повреждений может понадобиться как ремонт шнура, так и его замена. Если провод блока питания можно починить, то сервисные инженеры отремонтируют поврежденный участок. Если повреждения серьезные и требуется замена провода, то здесь свои нюансы.
Провод обычно меняется вместе со штекером. Когда подобрать новый штекер под родной разъем зарядки невозможно, выполняется еще и замена гнезда ноутбука в Харькове. После замены длина нового провода может отличаться от оригинальной. В таких случаях в сервисном центре обязательно уточняют у клиента, принципиально ли сохранение первоначальной длины шнура.
Причины выхода из строя провода питания ноутбука
Неисправность шнура зарядки встречается часто, так как он испытывает нагрузки от перегибов во время постоянных перемещений устройства. Рассмотрим основные причины, приводящие к выходу из строя провода.
Плотное скручивание провода. Неаккуратное сворачивание шнура приводит к его перелому, перекручиванию и вскрытию изоляции. С повреждением шнура сталкиваются как любители свернуть провод «в охапку», так и поклонники кабель-менеджмента. При упорядочивании проводов не всегда удается избежать их перелома.
Неправильное размещение блока питания. Блок питания – это «посредник» между электросетью и ноутбуком. Он выполняет также функцию стабилизации напряжения, из-за чего может нагреваться во время зарядки. Поэтому нельзя допускать дополнительного перегрева (зажатие между подушками или расположение рядом с источником тепла). Это может привести к выходу из строя самого БП, штекера и шнура. Также нельзя, чтобы БП свисал с края поверхности, так как под своим весом он будет растягивать провод.
Контакт провода с острыми поверхностями. При продолжительном контакте с острой поверхностью, например, краем стола, провод может переламываться. После чего вам понадобится его ремонт. Если у вас нет навыков по ремонт зарядки и требуется ремонт кабеля блока питания, то лучше отнести устройство в один из филиалов FreshIT в Харькове.
Воздействие влаги. Вода и электронные устройства несовместимы, поэтому лучше держать шнур питания, как и сам ноутбук подальше от жидкостей. При контакте с водой пострадать может и техника, и сам пользователь. Поэтому, чтобы избежать поражения электрическим током и повреждений устройства, не стоит заряжать ноутбук в помещениях с повышенной влажностью.
Неаккуратное обращение. Нарушение правил эксплуатации часто становится причиной выхода из строя устройства или его отдельных элементов. Так резкое выдергивание зарядки ноутбука из разъема может привести к обрыву шнура в месте соединения со штекером и его вынужденной замене.
Повреждение изоляции. К повреждению изоляции могут привести как механические воздействия, так и банальный износ, когда за длительный период эксплуатации провод перетирается. И если износа избежать нельзя, то все остальные причины повреждения изоляции можно постараться предотвратить. Достаточно не размещать зарядное устройство в местах, где на него могут наступить или уронить что-то тяжелое, или где его могут повредить домашние животные, а также избегать резкого перепада температур.
Признаки неисправности провода зарядки ноутбука
О неисправности шнура питания может свидетельствовать ряд признаков:
- ноутбук не заряжается при подключении к сети;
- питание поступает при определенном положении зарядного устройства;
- питание осуществляется прерывисто, что сопровождается мерцанием экрана;
- чрезмерное нагревание провода зарядки;
- повреждения, которые заметны при осмотре: обрыв шнура в месте соединения со штекером или нарушенная изоляция.
Перегрев и обрыв легко обнаружить, но остальная симптоматика может совпадать с признаками поломки адаптера, гнезда зарядки или батареи. Поэтому для определения точной причины неисправности необходима диагностика, которую могут выполнить сервисные инженеры FreshIT в Харькове.
Работа ноутбука с неисправным кабелем питания приводит к серьезным поломкам устройства и увеличению стоимости его капитального ремонта. Среди последствий быстрый износ батареи, выход из строя адаптера и цепи питания ноутбука. Если вам необходим ремонт зарядки ноутбука или ее отдельных элементов лучше обратиться в сервисный центр. Так как самостоятельный ремонт без необходимых инструментов и навыков может еще больше навредить устройству.
Получить консультацию по ремонту и ценам вы можете одним из способов: позвонив, оставив заявку на сайте, написав в онлайн чат или на почту. Если вам нужен ремонт и замена штекера и шнура зарядки по приемлемой цене, приходите в сервисный центр FreshIT в Харькове.
Мы обслуживаем устройства торговых марок Asus, HP, Lenovo, Acer, Dell, Samsung, Sony, Apple, Toshiba, eMachines, MSI, Packard Bell, Fujitsu, Xiaomi, Compaq, Fujitsu Siemens, LG, Prestigio, Razer, Medion, Impression, Microsoft, Clevo, Gateway, DEXP, Alienware, Huawei, ChuWi, DNS, Vinga, Gigabyte и другие.
Вы можете найти наш Сервисный Центр в центре Харькова на улице Свободы 24, а также в районе Холодной горы на улице Камская 2.
Как починить сломанный кабель USB с помощью Sugru
У вас есть кабель USB на последнем издыхании? Исправьте и продлите срок службы ваших кабелей с помощью Sugru. Будь то зарядка телефона или камеры, большинство людей по-прежнему будут ежедневно использовать USB-кабель.
Их постоянно тянут, скручивают или изгибают, и в конечном итоге вы можете получить изношенные или разорванные зарядные кабели. Открытая кабельная проводка может быть чрезвычайно опасна для устройства и пользователя и потенциально может привести к короткому замыканию.
Если один из ваших кабелей порвется, вы сможете починить его с помощью Sugru. Sugru — формуемая формула клея — превращается в резину, поэтому ваш кабель прослужит намного дольше и предотвратит дальнейшие поломки. Ремонт USB-кабеля вместо покупки нового — это недорогая альтернатива продлению срока службы кабеля.
Вы даже можете попробовать это с вашими новыми кабелями, чтобы предотвратить их расщепление в будущем! Прокрутите вниз, чтобы просмотреть наше пошаговое руководство о том, как починить сломанный USB-кабель с помощью Sugru.
Что такое Сугру? Sugru представляет собой формуемую формулу, которая прилипает к таким поверхностям, как пластик, стекло, металл, дерево и ткани.
Вы просто надеваете его на предмет, который хотите приклеить, починить, отремонтировать, запечатать или даже построить. Замазка дает вам 30 минут, чтобы выполнить работу, прежде чем она начнет схватываться — через 24 часа продукт превратится в прочную, гибкую силиконовую резину, которая останется на месте, пока вы не решите ее переместить. Sugru была изобретена ее основательницей Джейн Ни Дулчаоинтиг во время учебы на степень магистра в области дизайна продуктов с миссией получить новое поколение ремонта, изготовления и улучшения вещей.
- 1 упаковка Sugru
- Изношенный или разорванный USB-кабель
Важно соблюдать осторожность с электричеством. Старайтесь не использовать предметы с низким напряжением, такие как кабели для телефонов и ноутбуков. Не ремонтируйте кабели, где металл оголен или кабель уже работает с перебоями.
Для начала разрежьте одну одноразовую упаковку сугру. Возьмите сугру и сверните половину его руками, чтобы получилась колбаска. Нажмите на нее.
Шаг 2:Осторожно оберните плоский кусок Sugru вокруг кабеля, убедившись, что он плотно прилегает к пластиковой части зарядного устройства. Продолжайте нажимать на него, пока не придадите ему красивую форму.
Шаг 3:Когда форма вас удовлетворит, аккуратно потрите Sugru, чтобы создать гладкую поверхность.
Шаг 4:Если вас устраивает форма и поверхность, оставьте Sugru для отверждения на ночь, и готово — ваш кабель будет как новый.
Шаг 5: У вас есть другие USB-кабели, требующие ремонта? Повторите вышеуказанные шаги. Вы также можете попробовать этот технический хак DIY Sugru с вашими новыми кабелями, чтобы они не изнашивались для начала.
Источники: все фотографии и шаги получены от Sugru
Вам также может понравиться
Как починить сломанный кабель питания USB-C?
Задавать вопрос
спросил
Изменено 1 год, 7 месяцев назад
Просмотрено 15 тысяч раз
tl;dr: Каковы требования к кабелю и штекеру USB-C с поддержкой PD?
Поскольку штекер/разъем USB-C моего зарядного устройства Dell механически сломан, я хочу заменить его.
Пока что моя наивная попытка просто заменить сломанный штекер на один из 4-контактного кабеля USB-C на USB-A (см. изображение ниже, подключение черный-черный, бело-белый, красно-красный, сине-зеленый) провалился. Он дает только +5 В (красный против черного), но похоже, что никакого волшебства Power Delivery не происходит и ноутбук не заряжается.
Я предполагаю, что кабель не подходит для высокой мощности (возможно, предназначен только для зарядки устройства USB-C 5 В). Может проводка неправильная. Интересно, активен ли кабель/вилка Dell каким-то образом? Я надеялся, что логика PD произойдет в самом зарядном устройстве.
Также я изо всех сил пытаюсь найти соответствующую документацию. Это лучшее, что я могу найти.
Каковы требования к штекеру USB-C, который можно использовать для подачи питания? Кроме того, как я могу узнать, какую версию PD поддерживает устройство или зарядное устройство?
- кабель
- ремонт
- usb-c
- зарядное устройство
- usb-power-delivery
USB C — разъем с плотной распиновкой, а Powerstandard Delivery требует больше, чем 2 разъема «USB+0».
