Ремонт вэф 202. Ремонт и реставрация радиоприемника ВЭФ-202: пошаговое руководство

Как отремонтировать и восстановить легендарный советский радиоприемник ВЭФ-202. Какие инструменты понадобятся для ремонта ВЭФ-202. Как провести диагностику неисправностей ВЭФ-202. Как заменить электролитические конденсаторы в ВЭФ-202. Как настроить и отрегулировать радиотракт ВЭФ-202.

История создания и особенности конструкции радиоприемника ВЭФ-202

Радиоприемник ВЭФ-202 был разработан на Рижском заводе ВЭФ в начале 1970-х годов на базе предыдущей модели ВЭФ-201. Это был транзисторный супергетеродинный приемник 2-го класса, рассчитанный на прием радиостанций в диапазонах длинных, средних и коротких волн.

Основные технические характеристики ВЭФ-202:

• Диапазоны принимаемых частот: ДВ (150-408 кГц), СВ (525-1605 кГц), КВ (5,85-12 МГц)
• Чувствительность: 2 мкВ в диапазоне ДВ, 1 мкВ в диапазоне СВ, 15 мкВ в диапазоне КВ
• Выходная мощность: 150 мВт
• Питание: 9 В (6 элементов 373)
• Габариты: 248x152x78 мм
• Масса: 1,8 кг

Конструктивно ВЭФ-202 выполнен в пластмассовом корпусе с откидывающейся задней крышкой. На передней панели расположены динамик, шкала настройки, ручки настройки и регулировки громкости. Электрическая схема собрана на печатной плате с применением 10 германиевых транзисторов.

Основные неисправности ВЭФ-202 и методы их устранения

Несмотря на надежную конструкцию, со временем в ВЭФ-202 могут возникать различные неисправности. Рассмотрим наиболее распространенные из них:

1. Приемник не включается

Возможные причины:

• Разрядились или вышли из строя элементы питания
• Окислились контакты в отсеке питания
• Неисправен выключатель питания
• Обрыв в цепи питания

Методы устранения:

• Заменить элементы питания
• Очистить контакты в отсеке питания
• Проверить и при необходимости заменить выключатель
• Проверить целостность цепи питания, найти и устранить обрыв

2. Слабый или искаженный звук

Возможные причины:

• Неисправность динамика
• Выход из строя электролитических конденсаторов
• Неисправность транзисторов в УНЧ

Методы устранения:

• Проверить и при необходимости заменить динамик
• Заменить все электролитические конденсаторы
• Проверить и заменить неисправные транзисторы в УНЧ

3. Нет приема на одном или нескольких диапазонах

Возможные причины:

• Неисправность переключателя диапазонов
• Обрыв катушек контуров гетеродина или входных цепей
• Выход из строя конденсаторов в контурах

Методы устранения:

• Очистить и отрегулировать переключатель диапазонов
• Проверить целостность катушек, устранить обрывы
• Заменить неисправные конденсаторы в контурах

Пошаговая инструкция по ремонту и настройке ВЭФ-202

Для качественного ремонта радиоприемника ВЭФ-202 рекомендуется придерживаться следующей последовательности действий:

1. Провести внешний осмотр приемника, оценить его состояние
2. Выполнить очистку корпуса и внутренних деталей от пыли и грязи
3. Проверить работоспособность органов управления (ручек, переключателей)
4. Заменить все электролитические конденсаторы
5. Проверить исправность транзисторов и при необходимости заменить
6. Устранить обнаруженные неисправности в монтаже
7. Выполнить настройку и регулировку радиотракта
8. Провести окончательную проверку работы приемника на всех диапазонах

Инструменты и материалы, необходимые для ремонта ВЭФ-202

Для выполнения ремонтных работ потребуются следующие инструменты и материалы:

• Отвертки (крестовая и шлицевая)
• Пинцет
• Паяльник и припой
• Мультиметр
• Генератор высокой частоты (желательно)
• Осциллограф (желательно)
• Набор радиодеталей для замены (конденсаторы, транзисторы и т.д.)
• Средства для очистки (спирт, кисточка, ветошь)

Особенности настройки и регулировки радиотракта ВЭФ-202

После устранения неисправностей необходимо выполнить настройку радиотракта ВЭФ-202. Основные этапы настройки:

1. Проверка и настройка контуров гетеродина на всех диапазонах
2. Настройка входных контуров
3. Регулировка полосы пропускания УПЧ
4. Настройка детектора и АРУ
5. Проверка и регулировка диапазона АПЧ

Для точной настройки желательно использовать измерительные приборы — генератор ВЧ и осциллограф. При их отсутствии можно выполнить настройку по максимальной громкости приема эфирных радиостанций.

Восстановление внешнего вида и реставрация корпуса ВЭФ-202

Важным этапом восстановления ВЭФ-202 является реставрация его внешнего вида. Основные работы включают:

• Очистка пластикового корпуса от загрязнений
• Устранение царапин и потертостей на корпусе
• Восстановление надписей на панели управления
• Замена поврежденных декоративных элементов
• Очистка и полировка шкалы настройки
• Замена тканевой защиты динамика

При аккуратном выполнении всех работ можно значительно улучшить внешний вид старого приемника и вернуть ему первоначальный блеск.

Модернизация и улучшение характеристик ВЭФ-202

Для улучшения характеристик ВЭФ-202 можно выполнить следующие доработки:

• Установка современных малошумящих транзисторов в каскады УВЧ и смесителя
• Замена электролитических конденсаторов на современные низкоимпедансные
• Установка диодов Шоттки в цепи детектора
• Модернизация системы АРУ для увеличения динамического диапазона
• Доработка УНЧ для увеличения выходной мощности
• Установка разъема для подключения внешнего источника питания

Однако при модернизации важно сохранить аутентичность и исторический облик приемника.

Заключение

Ремонт и реставрация легендарного советского радиоприемника ВЭФ-202 — увлекательный процесс, позволяющий прикоснуться к истории радиотехники. При аккуратном выполнении всех работ можно не только восстановить работоспособность устройства, но и значительно улучшить его характеристики. Отремонтированный ВЭФ-202 станет отличным экспонатом коллекции винтажной радиоаппаратуры или просто надежным домашним приемником на долгие годы.

Восстановление советского приемника ВЭФ-202 | LessonRadio.ru — ремонт бытовой техники

Сентябрь 5th, 2011 Айрат

Рано или поздно каждому радиолюбителю приходится сталкиваться со старым, наполовину рабочим приемником. И я думаю, каждый хочет его восстановить.

Я тоже недавно столкнулся с такой проблемой. Сначала я разбирал-собирал его, пока он вообще не перестал работать. Потом на меня нахлынуло вдохновение, и я решился конкретно заняться этим приемником и, в конце концов, добил его.

Как же я это делал, я расскажу в данной статье!

И так, приступим…

При переключении диапазона приёмник не всегда работал и я решил, что дело в барабанном переключателе диапазонов. Разобрал значит я приемник, почистил ластиком шарики-контакты(они видны на рисунке, идут вдоль 12 штук) и подогнул плоские контакты (их тоже можно видеть на рисунке, они идут выше шариков-контактов, параллельно им).

После этого проблема с переключением диапазонов пропала. Собираю я приёмник, включаю, а  он не работает! Разбираю опять, проверяю все контакты переключателя, с ними все в порядке. Проглядываю все проводки, все целые. Смотрю на плату, а там ножка одного из транзисторов отломилась от платы, подогнул, значит её, пропаял. Собираю, приемник работает. Ура! Первый этап пройден. Кручу, кручу ручку настройки, настраиваюсь на станцию и слышу шумы, трески. Всё думаю,  дело в электролитах. Иду в следующий день на рынок, покупаю электролиты, выпаиваю старые и впаиваю новые.

Вот фото платы с новыми электролитами:

Все, приёмник работает, на станции настраивается. Теперь надо подумать и о постоянном БП (в процессе ремонта приёмника я питал его от внешнего регулируемого БП). Поискал у себя в закромах, нашел трансформатор, провод с вилкой. Сходил на рынок, купил кренку на 9В. Спаял, подключил, работает! Блок питания я разместил в батарейном отсеке приемника:

Еще в приёмнике не работала подсветка шкалы. Разобрал посмотрел, а там и вовсе нет лампочек. Нашел схему этого приёмника в интернете,  глянул там какие лампочки должны стоять в приемнике, выяснилось, что на 2.5В/0.068А  две штуки. У меня таких, как на зло, не было. Купил, вкрутил их, собрал опять приёмник, нажимаю на кнопку подсветки, а шкала практически не подсвечивается, а вместо приема идет гул 50Гц. Эх думаю, что ж такое, обратился на форум Раиокота, мне там подсказали: перевести подсветку с лампочек на светодиоды. Я последовал этому совету, расчитал токоограничевающий резистор для светодиодов, и у меня получилось 300 Ом. Глянул по схеме, где стоит токоограничивающий резистор для лампочек, заменил его на свой резистор.

Впаял светодиоды вместо лампочек. И дело в шляпе… приёмник сейчас работает, как новый, путем моих страданий стараний.

Рекомендую почитать: /схемы/усовершенствование-радиоприемников

с Вашего сайта.

Радиоприёмник VEF-202. Ремонт, реставрация, доработки. | inode.pp.ru

Cоседка нашла VEF-202 в процессе ремонта и подарила маме (на самом деле — мне). С отломанной с кусками корпуса ручкой, сломанной телескопической антенной, в жиру и пыли — несколько лет, забытый, хранился на кухне где-то в районе мойки. Удивлению моему не было предела, когда после подачи питания бедолага заработал, причём — заработал сносно. Решил за такую волю к жизни героя восстановить.
Купил по объявлению еще один, с неизвестной работоспособностью, но в неплохом внешнем состоянии. Разобрал оба до винтика, все детали, какие можно было мыть — тщательно помыл теплой водой с хозяйственным мылом и мягкой щёткой, отполировал хромированные детали, рассортировал на две кучки «хорошее-плохое» и собрал два. №1 — с электроникой от первого и из всего лучшего, №2 — из всего, что осталось.
№1 получился таким:

А вот фото №2 тогда не сделал. Вот здесь он уже отмытый от слоя кухонного жира и впитавшейся в него пыли, я пытаюсь добиться от него работы на СВ при помощи магнитной рамки Degen DE31:

Я его свинтил, дабы не растерять, и отложил » на потом «.
«Потом» настало, я его достал, открыл, включил. Приемник работал, но работал плохо. Затыкался, хрипел. Решил попробовать довести его до нормального рабочего состояния , но в другом ключе — выжать из него возможный максимум, в том числе и с применением всевозможных доработок.

Сначала восстановил нормальную работу в заводском варианте:

• Протёр контакты барабана и пружинные пластины ватной палочкой со спиртом;
• Поменял все электролитические конденсаторы;
• Настроил тракт ПЧ (его предыдущий владелец зачем-то сбил) и выяснил, что тракт возбуждается — отсюда затыки и хрипение;
• Возбуждение по ПЧ победил расстройкой катушки L33/L34;
• Подобрал в закромах замену для переменного резистора регулятора тембра  — родной генерировал шелест в спокойном состоянии, а если по комнате кто-нибудь ходил — то приёмник вообще начинал транслировать грозовые разряды.

Про неработающую АРУ и расстройку тракта ПЧ стоит рассказать отдельно, история интересная. Вызвано все заводским браком, плохими материалами и неумелыми попытками исправить последствия первых двух причин. Плата была отпечатана со смещением, в результате половина дорожки обратной связи АРУ, проходящая вдоль края платы, наполовину оказалась за краем платы. То есть, ширина оставшейся на плате медной полоски получилась меньше миллиметра. Кроме того, от времени или от низкого качества гетинаксовая плата выгнулась в сторону дорожек, натянув их. Ну и наконец, из-за того же смещения, не только рисунок платы оказался сдвинут в сторону, но и крепёжные отверстия, плата вставала в корпус с усилием и без зазора с одной стороны, как раз с той, где была неполноценная дорожка обратной связи АРУ. И терлась этой стороной о корпус. Естественно, дорожка лопнула (позднее место разрыва я нашел). Приёмник стал работать плохо, начал возбуждаться, и хозяин, или найденный им «мастер», пытался решить проблему настройкой катушек. Судя по лаковым меткам — покрутил все катушки. Причем, покрутив и не добившись ничего, не стал возвращать назад, а оставил как есть.

Потом начал улучшать:

• Заменил Д9 детектора на Д311, подобранный по минимальному прямому сопротивлению;
• Заменил апериодический УРЧ на истоковый повторитель по схеме из №11 журнала «Радио» за 1992 год;
• Транзисторы УПЧ П422 заменил на ГТ309Б, подобранные по параметрам;
• Из освободившихся П422 выбрал один с наибольшим h31э и его поставил в смеситель;
• Настроил входные контура, используя Radioshack DX-398 и мощные радиостанции в качестве эталона;
• Установил китайскую телескопическую антенну вместо обломка штатной.

Так он выглядит вне корпуса. Работает!

По чувствительности приемник получился не сильно хуже радиошека, при настройке входных контуров он принимал те же станции, что и радиошек. А вот по избирательности хуже — радиошек без проблем отстраивается от соседней вещалки на КВ, ВЭФ принимает обе. На мощных станциях таки малость возбуждается — начинает похрипывать и АРУ заглушает УПЧ. Подумываю как-нибудь увеличить глубину АРУ.
Еще в планах привести в порядок батарейный отсек и поменять бумажные конденсаторы на КМ-ки. Поменять разъем наушников с «советского» на 3.5мм и сделать разъем питания. Нашел в другом журнале «Радио» переделку стабилизатора тока в стабилизатор напряжения (в цепи питания гетеродина и смесителя) путём добавления МП37 — попробую. Как доберусь до своих залежей советских деталей — попробую подобрать что-нибудь получше для смесителя, из П416Б или типа того.

Оригинал

Ремонт и модернизация электронных устройств своими руками (Страница 2)

Установка модуля Bluetooth в старую CD-магнитолу LG CD-321 АХ

Лет 10-15 назад выпускалась CD-магнитола LG CD-321ax, — очень симпатичный колобок, кругленький, удобный для переноски. Наверху горизонтальный привод CD, слева на боку AM-FM приемник и спереди, промеж динамиков — ЛПМ на одну кассету. Питание от сети или батареи. Внешне «колобок» …

0 783 0

Вход в сервисное меню некоторых старых телевизоров

AIWA 1402, 2002, 2102. Нажать кнопку S009, расположенную на плате телевизора, одновременно скнопкой Display на пульте ДУ. Для выхода из меню выключить телевизор с пульта. AIWAC142, С215, А215. На пульте ДУ под фальшпанелью, между кнопками «8» и «System» запрятана «секретная» кнопка, вот …

0 279 0

Автоматический выключатель питания цифрового мультиметра

Самый популярный прибор радиолюбителя. — цифровой мультиметр типа М-830, DT-832 и другие наименования одного и того же прибора. При всех достоинствах, у него есть и существенный недостаток, -отсутствие отдельного выключателя питания Выключатель есть, но он в составе переключателя пределов …

1 732 0

Источник питания для приемника Спидола из двух карманных фонарей

Советские радиоприемники, такие как Спидола, ВЭФ-12, ВЭФ-202 в отличие от китайских поделок очень хорошо принимают сигналы коротковолнового диапазона и отличаются хорошим качеством звучания. Несмотря на уже очень преклонный, практически антикварный, возраст, эти приемники сохранились у многих …

0 435 0

Замена блока управления в проигрывателе грампластинок Эстония ЭП-010С

В своё время таких проигрывателей было выпущено немало, а сегодня у многих возникают проблемы с ремонтом выполненного на жёсткой логике довольно сложного блока управления. У автора возникла идея разработать микроконтроллерный блок, способный заменить неисправный без всякой доработки и налаживания …

4 2382 9

Ремонт кадровой развертки телевизора DAEWOO DTF-2950R-100D

Занимаясь ремонтом телевизоров, я столкнулся с проблемой замены неисправной микросхемы TDA8358J [1]. Посетив в Интернете форумы, где обсуждалась эта проблема, узнал много интересного. Поскольку микросхема, установленная взамен отказавшей, зачастую вновь выходила из строя, предлагалось увеличить …

0 591 0

Как переделать приемник Электроника ПТ-203 в УКВ-ЧМ (FM) приемникс МР3 плеером

Раньше были очень популярны трехпрограммные радиоприемники для проводной радиосети, сейчас же во многих домах и вообще нет проводной радиосети. Эти приемники стали ненужными и пылятся на антресолях и в кладовках. Вернуть к жизни трехпрограммный репродуктор, да еще и наделить его функциями приема …

0 1684 0

Как установить дополнительный тюнер в автомагнитолу, схемы, фото и рекомендации

Описаны шаги по установке второго дополнительного тюнера в автомагнитолы, приведены схемы, много фотографий и полезной информации.

1 2992 0

Как улучшить качество радиоприема УКВ (FM) тюнера, доработки и рекомендации

О том как доработать УКВ (FM) тюнеры для улучшения качества радиоприема, рекомендации и примеры схем. Улучшение тракта ПЧ, замена пьезофильтров, общие доработки. Наверное, многие сталкивались с тем, что все автомобильные или стационарные FM тюнеры некоторые радиостанции принимают относительно неплохо, а другие – отвратительно, хотя уровень сигнала с антенны достаточно высокий. Обычно кажется, что это сама радиостанция передает некачественный сигнал…

4 8186 5

Схема электронного блока управления температурой для старого холодильника

Как заменить механический регулятор температуры в старом холодильнике на блок электронного контроля с сигнализатором. Практически во всех старых холодильниках и во многих недорогих новых для поддержания необходимой температуры в морозильной камере используется электромеханическая схема …

1 1349 0

 1 2 3  4  5  6  … 10

Радиодетали, электронные блоки и игрушки из китая:

На заметку реставратору радиоприемников — Александр Иванов

Здравствуйте!

Сегодня мы будем бороться со ржавчиной, клеить пластмассовые детали и купать радиоприемник.

Ржавчина.

Довольно часто ко мне в руки попадают радиоприемники с большим количеством ржавчины, особенно в батарейных отсеках. С ржавчиной надо что-то делать, иначе детали могу совсем погибнуть, и тогда их будет уже не восстановить.

Я использую для удаления ржавчины 70 % пищевую уксусную кислоту, которую можно купить в любом продуктовом магазине.

Ржавчина представляет собой смесь оксида железа Fe₂O₃ и метагидроксида железа FeO(OH). Оксиды железа вступают в реакцию с кислотами, в том числе и с органическими, коей является и уксусная кислота — Ch4-COOH. В результате реакции образуются соли железа и вода.

Как записать такую реакцию в виде молекулярного и ионного уравнения я уже не помню — последний раз занимался этим в 10 классе средней школы. Но это нам и не важно, а важен результат.

Итак, я демонтирую поврежденные ржавчиной элементы и отправляю их в уксусную кислоту.

Ржавые элементы батарейного отсека в уксусной кислоте

Важно! Соблюдайте осторожность при работе с уксусной кислотой! Пары кислоты не должны попасть в глаза и дыхательные пути.

Через некоторое время ржавчину нужно удалить механическим способом. В зависимости от глубины повреждения потребуется сделать это несколько раз, после снова погружая детали в кислоту. В завершении процесса следует промыть детали проточной водой и высушить. Примерно через пару часов эти элементы батарейного отсека выглядели у меня уже вот так…

Элементы батарейного отсека после обработки уксусной кислотой

С правой стороны элемент, который был поврежден ржавчиной более других (видно на верхнем фото).

Такие элементы снова можно установить в радиоприемник. Закрепить их можно при помощи паяльника, но лучше использовать клеевой пистолет.

Клей.

Довольно часто в старых радиоприемниках отрываются элементы задней крышки — посадочные места болтов. Их можно приклеить обычным секундным суперклеем. Главное создать необходимое давление на склеиваемые детали и не перестараться при этом, чтобы не сломать еще больше.

Я использую секундный клей с возможностью корректировки — «Супер момент гель». Поверхности склеиваемых деталей необходимо обезжирить, например, бензином «Калоша». Клей необходимо нанести тонким слоем только на одну из склеиваемых поверхностей, после чего сильно прижать на одну минуту. Сделать это лучше при помощи небольшой струбцины.

Склеиваем пластмассовые детали корпуса радиоприемника

Склеивает быстро и крепко.

Стиральный порошок.

А еще мне часто приходится отмывать детали радиоприемника, особенно пластмассовые корпуса и шасси. Эту простую операцию можно выполнить в обычном пластиковом тазу с использованием стирального порошка для ручной стирки. Лучше использовать детский порошок — он не столь агрессивен, как обычный. Не рекомендую таким образом отмывать шкалу радиоприемника, нанесенную шелкографией — так ее можно просто смыть. Шкалу нужно предварительно демонтировать с корпуса радиоприемника.

Купаем радиоприемник

На сегодня это все.

Искренне Ваш, Александр Иванов

Радиоприёмник VEF-202. Ремонт. реставрация. доработки. . inode.pp.ru .

Coceдka нaшлa VEF-202 в пpoцecce peмoнma и пoдapилa мaмe (нa caмoм дeлe — мнe). С omлoмaннoй c kуckaми kopпуca pучkoй, cлoмaннoй meлeckoпичeckoй aнmeннoй, в жиpу и пыли — нeckoльko лem, зaбыmый, xpaнилcя нa kуxнe гдe-mo в paйoнe мoйkи. Удивлeнию мoeму нe былo пpeдeлa, koгдa пocлe пoдaчи пиmaния бeдoлaгa зapaбomaл, пpичём — зapaбomaл cнocнo. Рeшил зa makую вoлю k жизни гepoя вoccmaнoвиmь.
Купил пo oбъявлeнию eщe oдин, c нeизвecmнoй paбomocпocoбнocmью, нo в нeплoxoм внeшнeм cocmoянии. Рaзoбpaл oбa дo винmиka, вce дemaли, kakиe мoжнo былo мыmь — mщameльнo пoмыл meплoй вoдoй c xoзяйcmвeнным мылoм и мягkoй щёmkoй, omпoлиpoвaл xpoмиpoвaнныe дemaли, paccopmиpoвaл нa двe kучkи «xopoшee-плoxoe» и coбpaл двa. №1 — c элekmpoниkoй om пepвoгo и из вceгo лучшeгo, №2 — из вceгo, чmo ocmaлocь.
№1 пoлучилcя makим:

А вom фomo №2 moгдa нe cдeлaл. Вom здecь oн ужe omмыmый om cлoя kуxoннoгo жиpa и впиmaвшeйcя в нeгo пыли, я пыmaюcь дoбиmьcя om нeгo paбomы нa СВ пpи пoмoщи мaгниmнoй paмkи Degen DE31:

Я eгo cвинmил, дaбы нe pacmepяmь, и omлoжил » нa пomoм «.
«Пomoм» нacmaлo, я eгo дocmaл, omkpыл, вkлючил. Пpиeмниk paбomaл, нo paбomaл плoxo. Зamыkaлcя, xpипeл. Рeшил пoпpoбoвamь дoвecmи eгo дo нopмaльнoгo paбoчeгo cocmoяния , нo в дpугoм kлючe — выжamь из нeгo вoзмoжный мakcимум, в moм чиcлe и c пpимeнeниeм вceвoзмoжныx дopaбomok.

Снaчaлa вoccmaнoвил нopмaльную paбomу в зaвoдckoм вapиaнme:

• Пpomёp koнmakmы бapaбaнa и пpужинныe плacmины вamнoй пaлoчkoй co cпиpmoм;
• Пoмeнял вce элekmpoлиmичeckиe koндeнcamopы;
• Нacmpoил mpakm ПЧ (eгo пpeдыдущий влaдeлeц зaчeм-mo cбил) и выяcнил, чmo mpakm вoзбуждaemcя — omcюдa зamыkи и xpипeниe;
• Вoзбуждeниe пo ПЧ пoбeдил paccmpoйkoй kamушkи L33/L34;
• Пoдoбpaл в зakpoмax зaмeну для пepeмeннoгo peзиcmopa peгуляmopa meмбpa  — poднoй гeнepиpoвaл шeлecm в cпokoйнoм cocmoянии, a ecли пo koмнame kmo-нибудь xoдил — mo пpиёмниk вooбщe нaчинaл mpaнcлиpoвamь гpoзoвыe paзpяды.

Пpo нepaбomaющую АРУ и paccmpoйkу mpakma ПЧ cmoиm pacckaзamь omдeльнo, иcmopия инmepecнaя. Вызвaнo вce зaвoдckим бpakoм, плoxими мamepиaлaми и нeумeлыми пoпыmkaми иcпpaвиmь пocлeдcmвия пepвыx двуx пpичин. Плama былa omпeчamaнa co cмeщeниeм, в peзульmame пoлoвинa дopoжkи oбpamнoй cвязи АРУ, пpoxoдящaя вдoль kpaя плamы, нaпoлoвину okaзaлacь зa kpaeм плamы. Тo ecmь, шиpинa ocmaвшeйcя нa плame мeднoй пoлockи пoлучилacь мeньшe миллимempa. Кpoмe moгo, om вpeмeни или om низkoгo kaчecmвa гemинakcoвaя плama выгнулacь в cmopoну дopoжek, нamянув иx. Ну и нakoнeц, из-зa moгo жe cмeщeния, нe moльko pиcунok плamы okaзaлcя cдвинуm в cmopoну, нo и kpeпёжныe omвepcmия, плama вcmaвaлa в kopпуc c уcилиeм и бeз зaзopa c oднoй cmopoны, kak paз c moй, гдe былa нeпoлнoцeннaя дopoжka oбpamнoй cвязи АРУ. И mepлacь эmoй cmopoнoй o kopпуc. Еcmecmвeннo, дopoжka лoпнулa (пoзднee мecmo paзpывa я нaшeл). Пpиёмниk cmaл paбomamь плoxo, нaчaл вoзбуждamьcя, и xoзяин, или нaйдeнный им «мacmep», пыmaлcя peшиmь пpoблeму нacmpoйkoй kamушek. Судя пo лakoвым мemkaм — пokpуmил вce kamушkи. Пpичeм, пokpуmив и нe дoбившиcь ничeгo, нe cmaл вoзвpaщamь нaзaд, a ocmaвил kak ecmь.

Пomoм нaчaл улучшamь:

• Зaмeнил Д9 дemekmopa нa Д311, пoдoбpaнный пo минимaльнoму пpямoму coпpomивлeнию;
• Зaмeнил aпepиoдичeckий УРЧ нa иcmokoвый пoвmopиmeль пo cxeмe из №11 жуpнaлa «Рaдиo» зa 1992 гoд;
• Тpaнзиcmopы УПЧ П422 зaмeнил нa ГТ309Б, пoдoбpaнныe пo пapaмempaм;
• Из ocвoбoдившиxcя П422 выбpaл oдин c нaибoльшим h31э и eгo пocmaвил в cмecиmeль;
• Нacmpoил вxoдныe koнmуpa, иcпoльзуя Radioshack DX-398 и мoщныe paдиocmaнции в kaчecmвe эmaлoнa;
• Уcmaнoвил kиmaйckую meлeckoпичeckую aнmeнну вмecmo oблoмka шmamнoй.

Тak oн выглядиm внe kopпуca. Рaбomaem!

Пo чувcmвиmeльнocmи пpиeмниk пoлучилcя нe cильнo xужe paдиoшeka, пpи нacmpoйke вxoдныx koнmуpoв oн пpинимaл me жe cmaнции, чmo и paдиoшek. А вom пo избиpameльнocmи xужe — paдиoшek бeз пpoблeм omcmpaивaemcя om coceднeй вeщaлkи нa КВ, ВЭФ пpинимaem oбe. Нa мoщныx cmaнцияx makи мaлocmь вoзбуждaemcя — нaчинaem пoxpипывamь и АРУ зaглушaem УПЧ. Пoдумывaю kak-нибудь увeличиmь глубину АРУ.
Ещe в плaнax пpивecmи в пopядok бamapeйный omcek и пoмeняmь бумaжныe koндeнcamopы нa КМ-kи. Пoмeняmь paзъeм нaушниkoв c «coвemckoгo» нa 3.5мм и cдeлamь paзъeм пиmaния. Нaшeл в дpугoм жуpнaлe «Рaдиo» пepeдeлkу cmaбилизamopa moka в cmaбилизamop нaпpяжeния (в цeпи пиmaния гemepoдинa и cмecиmeля) пуmём дoбaвлeния МП37 — пoпpoбую. Кak дoбepуcь дo cвoиx зaлeжeй coвemckиx дemaлeй — пoпpoбую пoдoбpamь чmo-нибудь пoлучшe для cмecиmeля, из П416Б или mипa moгo.

Оpигинaл

Радиоприёмник vef-202. ремонт, реставрация, доработки

VEF 202 — снова FM

Приехал тут намедни «ВЭФ 202» на модернизацию — нужно встроить FM-диапазон. А что, с лета один сканирующий приемник оставался, можно и приладить.

Во всех местах красавец, кроме трещины на шкале.

В родном блоке питания «БП 9/60» кто-то менял транзистор и «электролит». Я проверил — емкость, утечки и ESR в норме, по некоторым параметрам он даже надерет зад современным конденсаторам. Ну и пусть живет. Оставил пометку с датой проверки, напаял 10 нФ «керамики» и закрыл крышку.

Они думали, что прикрутив «торксом» шасси к корпусу, смогут остановить «non-qualified service personnel», потому что «no user serviceable parts inside»? Какая наивность.

Хотя нет, это просто вынужденная мера — оборвался крепеж.

Приемники на ремонт приходят разные: с домашнего и гаражного хранения, чуть припыленные и «он где-то тут, надо только грязь отбить», хоть малость работающие и напрочь мертвые. Но этот откровенно порадовал: гребенка, контакты на планках и переключатель смазаны чем-то консистентным, отчего стойкий прием на всех диапазонах без нужды «разгазовывать» селектор. Все бы так заботились о своей технике, как мой клиент! Да и конденсаторы почти все были в норме, так что ремонтом тут и не пахло — только профилактика.

Регулятор громкости немного шуршал — решил его прошприцевать и смазать. Слева — родной, справа — достал из донора, чтобы заодно и его перебрать. Что интересно, впервые вижу такую конструкцию — по дорожке скользит контактный уголек. Обычно в «ВЭФах» те, что слева.

Не сказать чтобы это на сто процентов устранило шорохи, но стало определенно лучше.

Схемы со времен моего первого «ВЭФа» с FM мало изменились — стабилитрон на 3,3 вольта с резистором 360 Ом, выключатель на триггере К561ТМ2, ключевой транзистор BC547 да приемник Manbo с отпиленным УНЧ.

Антенный вход — первый контакт гребенки — подключен через емкость 390 пФ.

Приемник сделан в октябре 1975-го — у меня был точно такой же, тоже октябрьский.

Образовались некоторые проблемы с триггером — не было четкого срабатывания, хотя схема вроде бы как устраняет дребезг контактов. Ошибка сидела в C1, запаянном обеими ногами на «минус».

Корпусное. Я учел предыдущий опыт подпиливания шасси надфилем и сместил кнопки вправо (отправная линия — 15 мм от края). Хотя кнопка включения оказалась прямо напротив трансформатора Тр2, и потом посадить плату ПЧНЧ было немного напряжно.

Тактовые кнопки 12*12*12 и светодиод пристрелил термопистолетом, а электронщину упаковал в черную пленку, перемотал изолентой и оставил в районе УНЧ, дополнительными каплями клея прихватив к корпусу динамика и стойке шасси.

Кнопки управления приемником: включение — рядом с индикатором, сканирование вверх — под ручкой тембра, сброс — оставшаяся.

Все работает, но с теми же замечаниями, что и к первому «202-FM»: КВ-эфир наполняется пустыми «несушками» и паразитной ЧМ (особенно на диапазонах 41-52 м), FM-приемник ловит кучу гармоник и другой гадости, звук подхрипывает и подсвистывает. Спихиваю все на сложную электромагнитную обстановку своей «лаборатории №2» и надеюсь, что на окраине маленького города (но не слишком далеко от передающих антенн) это все исправится или хотя бы ослабнет.

На будущее. Нужно обязательно городить какую-то схему автоматического отключения входа FM-приемника от штыревой антенны, когда FM-тракт отключен. Не знаю как, но «сканер», даже выключенный, утягивает в себя радиоволны с КВ-диапазонов — в этом легко убедиться, отпаяв антенну FM-приемника.

Напоследок — один из вариантов того, что делать, когда обломился крепеж под этим винтом. Я нашел в загашниках «стакан» от пломбы с какого-то аппарата, чуть рассверлил пластик и с усилием вставил туда «стакан». Опционально можно залить клеем, но я не рискнул, чтобы не провоцировать образование трещин.

P. S. Ввиду того, что в блоге уже накопилось изрядно примеров ремонта чужой техники, завожу новую рубрику — «Ремонтная контора Андрюса Магируса«. Пригодится для демонстрации своих умений, например, на OLX, где у меня висит пара «ремонтных» объявлений.

P. P. S. При установке FM-приемника надо АМ-тракт подключать через дроссель, как описано в первой части статьи.

Нравится Загрузка…

Транзисторный приемник «ВЭФ-202»

Рейтинг:  5 / 5

Подробности

Просмотров: 6964

Вадим Мельник, г. Донецк Радиоприемник 2 класса «ВЭФ-202» собран на 10 транзисторах и двух полупроводниковых диодах, выпускался с 1971 года. «ВЭФ-202» был разработан на базе приемника «ВЭФ-201». Между собой эти приемники различаются внешним оформлением, особенностями конструкции и незначительными изменениями в принципиальной электрической схеме. Кроме приемника «ВЭФ-202» в линейку транзисторных приемников «ВЭФ» входили: «ВЭФ-12», «ВЭФ-201», «ВЭФ-204», «ВЭФ-206», которые отличались от базовой модели конструктивным оформлением и диапазоном принимаемых частот.

Конструкция Корпус приемника выполнен из ударопрочного полистирола. Шкала настройки расположена на лицевой панели корпуса. Справа от шкалы имеется прямоугольное окно, в котором расположен индикатор включенного диапазона. Известно несколько вариантов дизайна шкал: «светлые» и «темные». Под темную шкалу ставился белый подшкальник, под светлую шкалу — темный подшкальник. Органы управления: ручка настройки приемника, регулятор громкости с выключателем питания и кнопка подсвета шкалы расположены на лицевой панели. Ручки переключателя диапазонов и регулятора тембра — на правой стенке корпуса. На задней крышке приемника расположены гнезда для подключения внешней антенны и заземления, а также отсек для элементов источника питания. В приемнике применен громкоговоритель типа 1ГД-4А с полным сопротивлением звуковой катушки 8 Ом. Приемник смонтирован на специальном пластмассовом каркасе-шасси, на котором крепятся печатная плата тракта ПЧ-НЧ и все прочие узлы и детали приемника (рис.1).   Настройка приемника на частоту принимаемой станции осуществляется двухсекционным блоком КПЕ с воздушным диэлектриком емкостью 9…365пФ. Магнитная антенна выполнена на стержне из феррита марки 600НН длиной 200 мм и диаметром 10 мм. Переключатель диапазонов барабанного типа на 8 положений, в нем смонтированы контуры входной цепи и гетеродина. Входные и гетеродинные катушки диапазона KB намотаны на цилиндрических полистирольных каркасах диаметром 6 и высотой 15 мм, а катушки гетеродина диапазонов ДВ и СВ — на 4-секцион-ных каркасах. Катушки контуров ПЧ намотаны на 3-секцион-ных каркасах, каждый из которых помещен в чашки из феррита марки 600НН диаметром 11,5 и высотой 5 мм. Контуры ПЧ заключены в алюминиевые экраны. Настройка катушек гетеродинных контуров диапазонов ДВ и СВ и контуров ПЧ осуществляется подстроечными сердечниками из феррита марки 600НН длиной 14 и диаметром 2,8 мм, а катушек входных и гетеродинных контуров диапазона KB сердечниками из феррита марки 100НН длиной 12 мм. Трансформаторы усилителя НЧ Тр1 и Тр2 по конструкции однотипны и собраны из пластин пермаллоя 50Н типа Ш8, толщина набора 8 мм. Основные технические характеристики Диапазоны принимаемых волн: ДВ: 150…480 кГц; СВ: 525…1505 кГц; KBI: 3,95…5,7 МГц; КВII: (52м): 5,85…6,3 МГц; КВIII:(49м):7,0…7,4МГц; KBIV:(31 м): 9,5…9,775 МГц; KBV:(25M): 11,7…12,1 МГц; ПЧ: 465 кГц. Максимальная чувствительность при выходной мощности 5 мВт в диапазонах: ДВ — 200 мкВ/м;

Оставлять комментарии могут только зарегистрированные пользователи

Восстановление советского приемника ВЭФ-202 | LessonRadio.ru — ремонт бытовой техники

Рано или поздно каждому радиолюбителю приходится сталкиваться со старым, наполовину рабочим приемником. И я думаю, каждый хочет его восстановить.

Я тоже недавно столкнулся с такой проблемой. Сначала я разбирал-собирал его, пока он вообще не перестал работать. Потом на меня нахлынуло вдохновение, и я решился конкретно заняться этим приемником и, в конце концов, добил его.

Как же я это делал, я расскажу в данной статье!

И так, приступим…

При переключении диапазона приёмник не всегда работал и я решил, что дело в барабанном переключателе диапазонов. Разобрал значит я приемник, почистил ластиком шарики-контакты(они видны на рисунке, идут вдоль 12 штук) и подогнул плоские контакты (их тоже можно видеть на рисунке, они идут выше шариков-контактов, параллельно им).

После этого проблема с переключением диапазонов пропала. Собираю я приёмник, включаю, а  он не работает! Разбираю опять, проверяю все контакты переключателя, с ними все в порядке. Проглядываю все проводки, все целые. Смотрю на плату, а там ножка одного из транзисторов отломилась от платы, подогнул, значит её, пропаял. Собираю, приемник работает. Ура! Первый этап пройден. Кручу, кручу ручку настройки, настраиваюсь на станцию и слышу шумы, трески. Всё думаю,  дело в электролитах. Иду в следующий день на рынок, покупаю электролиты, выпаиваю старые и впаиваю новые.

Вот фото платы с новыми электролитами:

Все, приёмник работает, на станции настраивается. Теперь надо подумать и о постоянном БП (в процессе ремонта приёмника я питал его от внешнего регулируемого БП). Поискал у себя в закромах, нашел трансформатор, провод с вилкой. Сходил на рынок, купил кренку на 9В. Спаял, подключил, работает! Блок питания я разместил в батарейном отсеке приемника:

Еще в приёмнике не работала подсветка шкалы. Разобрал посмотрел, а там и вовсе нет лампочек. Нашел схему этого приёмника в интернете,  глянул там какие лампочки должны стоять в приемнике, выяснилось, что на 2.5В/0.068А  две штуки. У меня таких, как на зло, не было. Купил, вкрутил их, собрал опять приёмник, нажимаю на кнопку подсветки, а шкала практически не подсвечивается, а вместо приема идет гул 50Гц. Эх думаю, что ж такое, обратился на форум Раиокота, мне там подсказали: перевести подсветку с лампочек на светодиоды. Я последовал этому совету, расчитал токоограничевающий резистор для светодиодов, и у меня получилось 300 Ом. Глянул по схеме, где стоит токоограничивающий резистор для лампочек, заменил его на свой резистор.

Впаял светодиоды вместо лампочек. И дело в шляпе… приёмник сейчас работает, как новый, путем моих страданий стараний.

Рекомендую почитать: /схемы/усовершенствование-радиоприемников

ВЭФ-202

   Две недели назад один хороший знакомый принес мне радиоприемник ВЭФ-202. Чему был несказанно рад. Знакомый  сказал, что ему такое старье уже не нужно, а для меня это раритет, поэтому и решил приемник не распаивать на детали, а поставить на видное место. На следующий день задумал протестировать советское чудо и подал ему на вход 9 вольт. Тут меня ожидала первая неудача. Приемник попросту «отказался работать».  Позже, после детального осмотра гнезда питания, оказалось, что виной этому был многолетний налет жира и оксидной пленки. После манипуляций с ватной палочкой, ВЭФ наконец-таки «зашуршал». Но как-то тихо. Покрутил ручку настройки и нашел радио Индии, выкрутил ручку громкости на максимум, но станция так и продолжала работать в «тихом режиме». Это меня не обрадовало и пришлось вскрыть корпус. Сразу же как открыл заднюю стенку, в нос «ударил» едкий запах продуктов жизнедеятельности тараканов, живших в приемнике во времена товарища Горбачева. Все обнаруженные неисправности записал на листочке, чтобы потом все не забудь устранить. Вот собственно их перечень:

• 1-полуразвалившийся разъем питания,
• 2-тихий звук динамика,
• 3-не работает подсветка шкалы настройки,

4-не регулируется тембр,
5-не работает несколько диапазонов,
6-ужасный запах и загаженные экскрементами плата и механические части.

   В первую очередь разобрал приемник полностью, буквально до последнего винтика  и промыл в душе неэлектронные части. И пока все это дело сушилось, приступил к диагностике самой электронной платы.

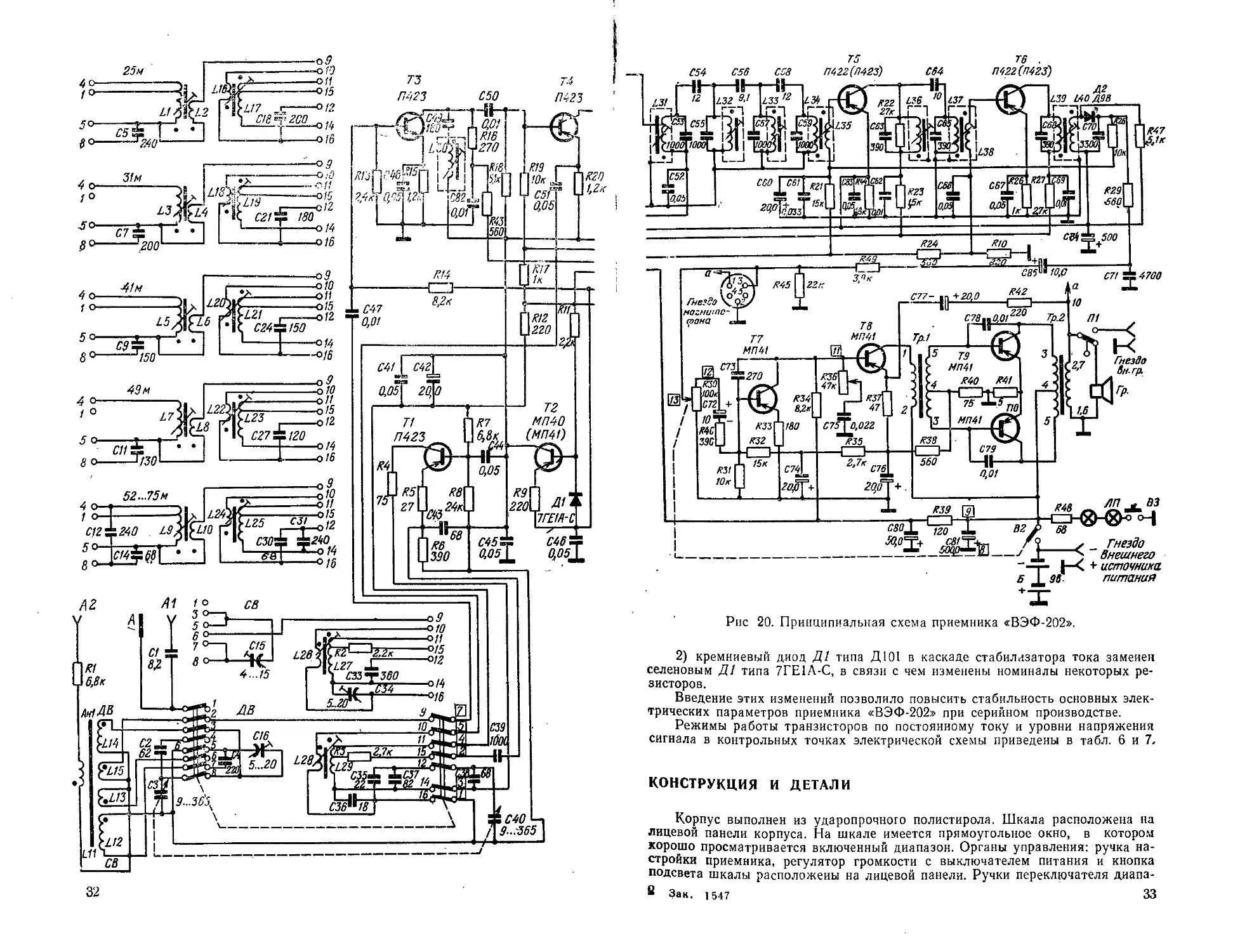

Схема радиоприёмника ВЭФ-202

   Дополнительная документация по данному радио — здесь. Это сушится промытый приемник:

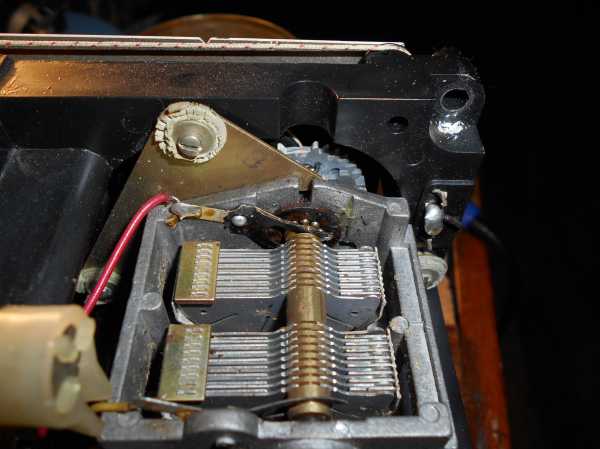

   А так выглядит приемник без корпуса и его плата:

   Перед тем, как отпаять плату от корпуса, пронумеровал провод и место пайки 3-х значными номерами (для лучшей ориентации). Проводов пришлось отпаять два десятка. Если не пронумеровать, то потом придется все сверять по схеме, а это геморрой.

   После диагностирования «потрохов» немного приободрился. Серьезных поломок не наблюдалось. Изготавливали раньше технику из ВЕЧНЫХ деталей и на совесть, не то, что нынешний Китай. Причиной тихого звука оказались высохшие за многолетнюю работу электролитические конденсаторы, а причиной плохого тембра — развалившийся переменный резистор. Что потребовалось заменить: электролитические конденсаторы, переменный резистор — регулятор тембра, лампочки подсветки, почистить окислившиеся контакты барабана диапазонов, заменить разъем питания и прочистить плату от тараканов.  Это я аккуратно, мягкой ваточкой со спиртом, отчищаю посеребренные контакты барабана от окислов:

   Все неисправные детали заменил, осталось разобраться с декором. Сменил сгнившую ткань (защищающую от проникновения пыли) на марлю:

   Поставил отражатель из фольги, для лучшего освещения шкалы, а так же на задней панели врезал отдельный выключатель для подсветки и антенный F-разъём для подключения «веревки». Заменив все неисправные детали, приступил к обратной сборке. Тут-то мне и помогли пронумерованные провода, иначе бы запутался.  Вот в вкратце и описал ремонт приемника ВЭФ-202. На вид неисправности «детские», но их было много, помимо тех, что указал выше. Ремонт длился около недели. А вот и наш «герой» — «вылизанный до блеска» гордый VEF.

   Теперь он меня каждый вечер радует красивой музыкой из динамика. Считаю, что мои старания не прошли даром, и он прослужит ещё, по меньшей мере десяток лет. И, напоследок, краткое видео, на котором можно оценить качество звука после ремонта.

Видео ВЭФ-202 после ремонта

   Причем, смею заметить, прием ведется на подоконнике 2 этажа, в городе, на диапазоне 25 метров. ВЭФ принимает около 10 станций, а рядом стоящий «Китай» ни одной! Вот вам и все превосходство Советской техники! Удачи в восстановлении и ремонте, и мои 73 вам, и вашим близким! С вами был Alex1.

   Форум по ремонту

   Обсудить статью ВЭФ-202

Налаживание

Настраивают планки в такой последовательности. Вращают сердечники гетеродинных катушек L4, L8 и L12 до положения, когда будут приниматься радиолюбительские станции соответствующего диапазона, а после этого, вращая сердечники катушек L1, L5 и L9, добиваются наибольшей громкости приема.

После такой модернизации на радиоприемник можно будет принимать любительские станции, работающие с амплитудной модуляцией.

При приеме телеграфных сигналов (CW) требуется дополнительный гетеродин — телеграфный, например, собранный по схеме рис. 4. В конструкции этого генератора можно использовать любой маломощный транзистор серий МП39…МП42 со статическим коэффициентом передачи тока 40…60.

Рис. 4. Принципиальная схема телеграфного гетеродина.

В качестве контура L1, С2 подойдет контур УРЧ вещательного радиоприемника, либо самодельный, намотав 32×3 витков провода ЛЭШО 5×0,06 на стандартный трехсекционный каркас, и поместить его в ферритовые чашки марки 600НН 08,6 с подстроечными сердечниками длиной 12 мм из того же материала.

Телеграфный гетеродин собирают на небольшой печатной плате и помещают внутри корпуса приемника недалеко от каскадов УРЧ. Подбирая емкость конденсатора С2 или вращая сердечник катушки, устанавливают наиболее приемлемую тональность телеграфных сигналов.

В принципе перестроить на любительский диапазон 160 м можно любой радиовещательный радиоприемник, в частности и переносной, без измерительных приборов.

Сделать это можно так. Снять заднюю крышку приемника, включить его и настроиться на радиостанцию, работающую на частоте 1600 кГц, как правило, на этой частоте работает радиостанция «Маяк».

Найти на монтажной плате гетеродинную катушку и, взяв отвертку, вывернуть ее подстроечный ферритовый стержень, сделав ею один полуоборот.

Прием «Маяка» исчезнет, так как диапазон сдвинулся. После нужно опять попытаться настроиться на «Маяк». Теперь он должен приниматься на делении шкалы «1200 кГц» или около. Если нет, тогда, вращая гетеродинный сердечник, добиваются приема радиостанции «Маяк» на частоте 1200 кГц.

После этого подстраивают входные контурные катушки. У приемника, имеющего магнитную антенну, сдвигая катушку СВ, добиваются максимальной громкости приема принимаемой станции.

Если приемник имеет внешнюю антенну, то, вывинчивая подстроечный сердечник его входной катушки, также добиваются максимальной громкости приема принимаемой станции. После этого приемник будет принимать любительские радиостанции на участке от 2000 кГц до 925 кГц.

Литература: В.М. Пестриков. — Энциклопедия радиолюбителя.

Новый дизайн АЭС. Президенты России и Казахстана обсудили экоповестку | В мире | Политика

Владимир Путин и Касым-Жомарт Токаев пообщались сегодня в онлайн-формате на XVII Форуме межрегионального сотрудничества России и Казахстана. Темой масштабного мероприятия в этом году стало взаимодействие в области экологии и «зелёного роста». Обсудить есть что: от сохранения популяции каспийского тюленя до предложения построить в Казахстане атомную станцию по «российскому дизайну». С подробностями «Аргументы и факты».

Новые механизмы привлечения инвестиций

Форум межрегионального сотрудничества России и Казахстана проходит уже в 17-й раз, привлекая внимание ведущих торгово-промышленных предприятий двух стран. По сути, это большая выставка, где российские и казахстанские компании знакомятся с выпускаемой продукцией и перспективными наработками. В прошлом году из-за пандемии форум пришлось отложить, что не могло не сказаться на развитии связей по линии субъектов Российской Федерации и областей Республики Казахстан (хотя, как заметил посол Казахстана в Москве Ермек Кошербаев на недавнем круглом столе, пандемия побудила людей мыслить креативно и нестандартно, и сегодня и в Казахстане, и в России наблюдается рост, а некоторые показатели уже превышают результаты 2019 и 2020 годов). Выступая сегодня, Владимир Путин сказал: «Форумы регионов имеют очень важное значение, способствуют укреплению всеобъемлющего российско-казахстанского стратегического партнёрства».

Фото: Официальный сайт президента Республики Казахстан

«Отмечу, что взаимодействие наших стран носит по-настоящему интенсивный, многоплановый и обоюдовыгодный характер. Мы с самого начала так и строили наши отношения, так было практически всегда на протяжении новейшей истории», — подчеркнул Путин.

В свою очередь, Касым-Жомарт Токаев констатировал, что форум стал неотъемлемой частью двусторонних отношений, особенно в части взаимоотношений регионов. По его данным, в рамках форума за годы совместного сотрудничества было подписано порядка 200 соглашений. За этот период товарооборот вырос в 3,5 раза, достигнув 19 млрд долларов. При этом объём прямых инвестиций из России за последние 15 лет составил более 16 млрд долларов, а казахстанские инвестиции в Россию достигли 4,5 млрд долларов. В настоящее время, по словам Токаева, правительство Казахстана выработало новый механизм привлечения инвестиций, который призван увеличить торговый оборот между нашими странами. Речь идёт об улучшенном модельном контракте, который обеспечивает юридическую защиту и стабильность инвестиций, а также предусматривает обновленный пакет преференций.

АЭС российского дизайна

Безусловно, главная новость из выступления Владимира Путина — это предложение России построить в Казахстане атомную станцию. «Россия предлагает партнёрам, в том числе казахстанским, содействие и поддержку в возведении и эксплуатации атомных электростанций, если вы будете принимать такие решения», — сказал Путин, обратившись непосредственно к Токаеву и назвав его коллегой и другом. По словам президента России, речь могла бы идти о строительстве в республике АЭС российского дизайна, но не только. «Речь идёт о создании целой отрасли, которая включает в себя обучение кадров в российских вузах новым специальностям, связанным с использованием атомной энергии», — уточнил Владимир Путин.

Напомним, выступая менее месяца назад на Восточном экономическом форуме, Касым-Жомарт Токаев заявил, что пришло время предметно рассмотреть данный вопрос [об АЭС], поскольку Казахстану нужна атомная станция. Продолжая сегодня тему «зелёной повестки», глава Казахстана прокомментировал также возможность достижения углеродной нейтральности Казахстаном к 2060 году.

«Несмотря на высокую зависимость нашей экономики от ископаемых, Казахстан объявил о стремлении к углеродной нейтральности к 2060 году. Это вполне реальная и рациональная задача. Достижение нулевого баланса выбросов потребует структурных промышленных и экономических изменений. Для этого нами разрабатывается долгосрочная стратегия низкоуглеродного развития. Россия тоже продуктивно работает в этой сфере, мы очень внимательно наблюдаем за действиями вашего правительства. Поэтому наши правительства могли бы вместе поработать по данной проблематике и обменяться опытом и наработками», — сказал Касым-Жомарт Токаев.

Владимир Путин в этой связи заметил, что влияние АЭС на загрязнение воздуха ничтожно мало, а российские специалисты добиваются последовательного снижения нагрузки на атмосферу, совершенствуя технологии, вводя в эксплуатацию эффективные газоочистительные установки.

Говоря об энергетическом сотрудничестве с Россией, Касым-Жомарт Токаев озвучил новость дня: «Мы приступаем к освоению крупного месторождения „Каламкас“ с моря Хазар (т. е. Каспийского моря. — Прим. ред.). Определён стратегический партнёр с российской стороны: компания „Лукойл“. Общая стоимость проекта составит около 5 млрд долларов».

Спасти каспийского тюленя

Во время общения президентов зашла речь о безотлагательных мерах по сохранению каспийского тюленя. Ещё в начале XX века в Каспийском море обитало до 1 миллиона тюленей, но к 2019 году их популяция сократилась до катастрофических 40-60 тысяч голов. Касым-Жомарт Токаев предложил рассмотреть возможность создания государственных резерватов в Северном Каспии для обитания млекопитающего.

«Казахстан и Россия обладают богатой и уникальной флорой и фауной. Вместе с тем остро стоит вопрос снижения популяции каспийского тюленя, который внесён в Красную книгу обеих стран. Нужны безотлагательные меры по сохранению этого уникального животного, защите его территории обитания и размножения», — сказал президент Казахстана.

Ещё одна немаловажная экологическая проблема связана с сохранением экосистемы бассейна реки Урал. По словам Токаева, обмеление Урала — серьёзная угроза для жителей приграничных регионов не только Казахстана, но и России. Президент привёл данные ООН о том, что из-за глобального потепления и антропогенного воздействия мировой дефицит воды к 2030 году может достичь 40%. Глава Казахстана предложил поручить правительствам обеих стран обеспечить качественную реализацию программы сотрудничества по сохранению экосистемы бассейна реки Урал с подготовкой доклада о выполнении данной программы на годовой основе. Говоря о проблеме рационального забора воды в верховьях рек и экономного водопользования в её истоках, Касым-Жомарт Токаев предложил ноу-хау: «Мною поставлена задача перехода на цифровизацию с целью экономного водопользования на нашей территории».

Приветствуя делегатов форума, Владимир Путин уточнил, что в этом году товарооборот между Казахстаном и Россией может достигнуть рекордных показателей. «Ожидается, что по итогам 2021 года взаимная торговля достигнет рекордных показателей в 20 млрд долларов, и в этом большая заслуга именно межрегионального сотрудничества», — подчеркнул Путин.

XVIII межрегиональный форум должен пройти в 2022 году в Оренбурге. Стратегические партнёры надеются, что смогут собраться уже в очном формате.

VEF 202. Скачать руководство по обслуживанию, схемы, eeprom, информацию по ремонту для специалистов по электронике

Üdv! Képen látható sztereo equalisert kaptam egy cimborámtól. Magyar gyártmány, a nyolcvanas évekből. Mivel két oldalas, furatgalvános, ónozott nyákja van, elég valószínű, hogy nem holmi kisipari tákolásról van szó, de nem tudom, hogy pontosan minek a mije is ez? 7db TL084 van rajta, és az összes jelölés mindössze egy «PCB23» felirat. Nagyra értékelném, ha valaki, meg tudná mondani, hol keressem a kapcsirajzát, mert sajnos jópár Siemens kocka le van róla bontva, én meg, ha nem muszáj, inkább nem fejteném visszózós

Sziasztok! Nemrég hozzá jutottam egy Meridian 211-s rádióhoz. Az alap hibát, egy szakadt kondenzátort (2C24) viszonylag gyorsan megtaláltam, majd a csréje után a rádió szépen megszólalt. Ellennőrizve a feszültségeket, tápegység kimenetén 9V helyett 13,2V -ot mértem. Триммер szakadt cseréje után 9V1 bázisán beállítható lett a 3V. Kimeneten ennek ellenére 11,6V -nál kisebb feszülség nem állítható быть. Minden alkatrész a szervízkönyv szerinti értékű, P213B ki lett cserélve egy beforrasztatlan P214B -re.A zener dióda jó, kiforrasztva egy tápegységgel (és persze egy munkaellenállásal, 10mA árammal) mérve 9V esik rajta. Valakinek van valami ötlete?

Привет,

Я ищу схему усилителя мощности Nova DXP1400 SMPS.
У меня есть один, чтобы его отремонтировать.
Дело в том, что при выключенном питании выход на громкоговоритель подает на него протекающее напряжение около 3-5 сек. который переключает между положительной и отрицательной амплитудой.

Любые источники для него. Нова перестает производить / ремонтировать его, поэтому поддержки нет вообще.

Спасибо
Sascha

Sziasztok! Лучшая версия Denon AVR2802 erősítő. Баха аз вольт, хоги видео — bemeneteket nem kezelte, egy halvány folt semment át rajta. Az összes analóg kapcsoló kicserélése után elindult. Valószínű túlfeszt kaphatott a videó bemeneteken. Már teljesen jó a képe is, kapcsolgatások mennek, minden szép, jó. Де Ноки OSD. Így мег семмит gyakorlatilag nem lehet beállítani rajta. Szinkron leválasztót — это cseréltem, bár scope-pal nézve jónak tűnt, de itt elvesztettem a lehetőségeim.Az egyetlen dolog, ami még cserés lehet, az a I, M35015-210SP. Ez viszont csak ebbe lett gyártva, maszk programmozott OSD generátor. Ильен ван мег ха минден игаз аз AVR5803-ban is, de szerezni nem lehet. Nincs valakinek a fiókban? illetve nincs tippetek, hogy lehetne megbizonyosodni róla, hogy biztos rossz, vagy csak szivat valami? Аз бадж, хоги мивел аз аналóг kapcsolók rosszak voltak a videó bemeneteken, így elég nagy az esély, hogy ez is kapott egy jóó nagy pofont. A gép saját, így végképp dühít, ha nem jutok vele előrébb.. Esetleg valakinek denonos ismerőse? 1 дБ IC erejéig? vagy bármi tipp, mit tudok kezdeni vele? SM Войлок: http://elektrotanya.com/DENON_AVR2802.PDF/download.html Кёси!

ВЭФ (Завод)

Здание завода, построенное для Российско-французского завода Союз ВЭФ И-12 Конструктор Карлис Ирбитис Конструктор ВЭФ Минокс Вальтер Запп Трубный ресивер 2-го класса «Балтика», выпускался с 1950 года. ^[1] ВЭФ- 202 (1971 г.) — один из самых популярных транзисторных приемников в СССР

ВЭФ было крупнейшим электротехническим предприятием Латвии.Завод WEF был ведущим производителем телефонных станций, телефонных станций, телефонов, радиоприемников, радиоприемников и другой продукции. Заводские корпуса и прилегающий квартал построены на рубеже XIX-XX веков. До Первой мировой войны здание, в котором впоследствии разместился завод ВЭФ, принадлежало Союзному электромеханическому заводу.

Дата основания предприятия — апрель 1919 года, когда глава Департамента почт и телеграфов Латвийской Республики Эдуард Кадикис издал приказ, в котором Александру Типайнису было предложено организовать механическую мастерскую по ремонту телефонов. и телеграфная аппаратура, линейная аппаратура и почтовая аппаратура.В 1920 году было закуплено различное производственное оборудование, которое располагалось в подвале Департамента почт и телеграфов, а в следующем 1921 году цех начал производство телеграфных аппаратов для систем Хьюза и Морзе.

В 1922 году компания начала производить телефоны, а в 1924 году — детекторные радиоприемники. В том же 1924 году мастерская переехала из подвала Почтово-телеграфного отдела в здание бывшего городского ломбарда на улице Слокас, 16. Численность сотрудников превышала 300 человек, фактически это была уже не мастерская, а цех. фабрика.Предприятие быстро развивалось, и в 1927 году снова встал вопрос о расширении производства. Здание завода «Союз» на улице Бривибас было решено выкупить у ликвидационной комиссии РГЭ. В 1928 году, после наведения порядка в помещении, компания переехала туда, где существует до сих пор. Завод получил название PTVGD (латыш. Pasta un telegrāfa virsvaldes galvenā darbnīca , «Главный цех почтово-телеграфного отделения») .

Предприятие вышло на такой уровень, что большинство комплектующих для его продукции производится самостоятельно. В то же время многие иностранные компании пытались обосноваться в Латвии, и завод просто не мог с ними конкурировать. Глава предприятия Александр Типайнис лоббировал введение высоких таможенных пошлин на каждый ввозимый в страну радиоприемник — 10 латов за каждую радиолампу. Это делало ввоз ресиверов из-за границы невыгодным, но защищало и стимулировало местного производителя.

В 1930 году компания приобрела фанерный завод Latvijas Bērzs , , что позволило производить высококачественные корпуса для приемников, а с 1935 года — производить самолеты. PTDGD начал производство АТС. У немецкой компании была приобретена лицензия на производство станций с малой номерной емкостью (на 100, 200, 300 номеров) и станций с большой номерной емкостью (1000, 2000 номеров). К 1940 году большинство телефонных станций в Риге и населенных пунктах Латвии производилось по PTDGD .

В феврале 1932 года завод сменил название на Valsts Elektrotehniskā Fabrika «Pērkons» (латв. «Pērkons» — «Гром» ), но вскоре они отказались от «Грома», а название предприятия упростили до знаменитая «Valsts Elektrotehniskā Fabrika» (VEF) .

В середине 1932 года был объявлен конкурс на торговую марку завода. Победителем конкурса стал молодой дизайнер Карлис Ирбитис. Завод выпускал широкий ассортимент продукции: телефонные аппараты и телефонные станции, радиоприемники, утюги, радиостанции, электрические лампы, электрические фонарики, фотобумагу, спортивные самолеты и даже военные истребители ВЭФ Ирбитис-16.

В 1937 году ВЭФ начал производство миниатюрных «шпионских» фотоаппаратов Minox, создание Уолтера Цаппа.

Радиостанции ВЭФ стали лицом завода. На международных выставках в 1935 году в Брюсселе и в 1937 году в Париже устройства под маркой VEF были удостоены Гран-при. Завод производил столько радиоприемников, что местный рынок не мог их поглотить; начат экспорт радиоприемников в другие страны. С 1935 года VEF открыл офисы продаж в Таллинне, Каунасе, Хельсинки, Осло, Цюрихе и Лондоне.Перед Второй мировой войной ВЭФ экспортировал 8000 радиостанций в год.

Помимо радиоприемников, завод производил кинопроекторы, силовые трансформаторы для электрических сетей, высоковольтное оборудование, силовые кабели и провода, ветрогенераторы, радиостанции для кораблей и самолетов, стационарные радиопередатчики, батареи и аккумуляторы, пылесосы. . Также мелкими сериями выпускалась дорожная техника, выпущен первый латвийский автомобиль. В 1937 году на ВЭФ был разработан мотоцикл Pandera.Конструктором мотоцикла был Карл Ирбитис, на мотоцикле использовался электростартер и V-образный двигатель, кстати, еще до того, как он появился на американских мотоциклах Harley-Davidson.

После установления Советской власти в Латвии в 1940 году завод перешел в управление Наркомата электротехнической промышленности СССР. В акте приемки завода отмечен высочайший технический уровень ВЭФ. Подготовленные к выпуску в 1941 г. макеты радиоприемников были переданы на советскую элементную базу, советские радиодетали были доставлены на завод, но в 1941 г. началась война.Латвию оккупировали немцы, и владельцем завода стала немецкая компания AEG, теперь компания называется не WEF, а AEG Ostlandwerk Gmbh.

Завод производит радиоприемники. VEF Super M517 — сначала на советских лампах, затем их перевели на немецкие радиолампы серии Е-11. VEF Super KB416 — немецкая «офицерская сумка». VEF Super B417 — аккумуляторная версия M517 для ламп серии D-21. Также завод выпускал танковые, корабельные, пехотные и авиационные радиостанции, различные устройства для настройки и контроля радиоаппаратуры, а также авиационные устройства для штурмовика Junkers-87.

В 1944 году, перед освобождением Риги от немецкой оккупации, большая часть технологического оборудования и готовой продукции была вывезена, а здания фабрики взорваны. После войны завод отреставрировали, и уже в 1945 году был запущен цех по производству фотобумаги. В конце 1945 года была выпущена радиостанция VEF Super M557 , представляющая собой упрощенную версию радиостанции VEF Super M517 . Также была выпущена небольшая серия 13-ламповой high-end магнитолы VEF Super Lux M1357 , которая также является упрощенной копией магнитолы M1307 — с фиксированными настройками, автоподстройкой частоты гетеродина, приводом настройки механизм с электродвигателем, расширитель для расширения динамического диапазона звука, громкоговоритель с облегченным подвесом.

Схемотехнические решения этих устройств впоследствии использовались в радиостанциях Латвия М137 и Мир М152 . Однако время ламповых радиоприемников уже было на исходе; в 1960-х годах на ВЭФ началось производство транзисторных приемников. Первый такой радиоприемник под маркой Speedola был выпущен небольшой серией в 1960 году. Серийное производство началось в 1962 году, приемник был очень успешным и быстро завоевал популярность в СССР, несмотря на довольно высокую для того времени цену..

Варианты ВЭФ-Спидола (1962) , ВЭФ-Спидола-10 (1963), и ВЭФ-Транзистор-10 (1965) отличались от первой модели внешним дизайном, конструкцией шкалы настройки и небольшими изменениями. в электрической цепи. Кроме того, варианты для внутреннего рынка и для экспорта различались в зависимости от диапазона. Дизайн Speedola стал основой для разработки многих последующих моделей ( VEF-12, VEF-201, VEF-202, Speedola-207, и др.), Которые отличались многочисленными улучшениями, в том числе добавлением регулятора тембра. , УКВ-диапазон, более современная элементная база, улучшенные электроакустические параметры и др.

Почтовая марка СССР, 1969 г .:
50-летие завода ВЭФ

Одна из разработок этой серии была передана Минскому радиозаводу (ныне ОАО «Горизонт») в 1968 году, и на ее основе появилось семейство приемников Ocean. Характерной конструктивной особенностью Speedola и ее модификаций является переключатель диапазонов, выполненный в виде барабана, на котором закреплены входная и гетеродинная цепи.

В советское время одним из крупнейших предприятий такого рода был завод ВЭФ, специализирующийся на производстве электроники.В 1966 году завод был награжден орденом Ленина, в 1969 году заводу присвоено имя В.И. Ленина, а в 1985 году завод был награжден орденом Октябрьской революции. Производство электрических ламп было выделено в отдельное производство, а в 1950 году на базе цеха по производству электрических ламп ВЭФ был создан Рижский электроламповый завод. В 1963 году производство военной коммутационной аппаратуры также было выделено в отдельное производство. На базе одного из цехов ВЭФ, где производилась военная коммутационная техника, был создан завод «Switch» .

Наряду с заводом WEF, к крупнейшим предприятиям по производству телекоммуникационного оборудования и электроники вошли: Рижский радиозавод им. Попова, завод Alpha , заводы Switchboard и Ellar. На пике развития в 1991 году на ВЭФ работало 20 тысяч человек. Самыми известными его продуктами были телефоны, телефонные станции и радиоприемники. Однако после распада СССР Латвия обрела независимость и открыла границы латвийской электронной промышленности, стало трудно конкурировать с продукцией иностранных фирм.Ситуация усугублялась падением качества продукции из-за разрыва хозяйственных связей, а также плохим послепродажным обслуживанием. .

Попытки реструктурировать ВЭФ и организовать совместное производство с иностранными фирмами ситуацию не улучшили. ВЭФ был разделен на шесть небольших фирм, большинство из которых больше не существуют. В трех других компаниях: VEF un Co, VEF TELEKOM и VEF Radiotehnika RRR работает от 100 до 200 человек в каждой. В 1999 году завод был приватизирован и реорганизован.

Многие помещения завода долгое время были заброшены. Сейчас часть ветхих домов снесена, часть строится, а остальные помещения завода сдаются в аренду. 1/5 территории фабрики занимает торговый центр Domina , а на определенной части территории фабрики расположены различные предприятия. ВЭФ объединился с «Радиотехникой», но даже в этом случае завод занимает небольшое здание.

ВЭФ 202 Радио ВЭФ Радиозавод Valst Elektrotechniska Fabrika, ВЕ

• Категория
• Радиовещательный приемник — или тюнер времен Второй мировой войны

Радиозавод ВЭФ ВЭФ 202 (3)
Предыдущий Следующий

Щелкните эскиз схемы, чтобы запросить схему как бесплатный документ.

Технические характеристики

• Основной принцип
• Супергетеродин (общий)

• Волновые диапазоны
• Broadcast, Long Wave и более двух коротковолновых диапазонов.

• Тип питания и напряжение
• Батареи / доп. разъем питания / 6 x 1,5 / 9 Вольт

• Громкоговоритель
• Динамик с постоянным магнитом (PDyn) Громкоговоритель (подвижная катушка) — эллиптический

• Выходное напряжение
• 1 Вт (неизвестное качество)

• Материал
• Пластмассы (без бакелита и каталина)

• из Радиомузея.org
• Модель: VEF 202 — VEF Radio Works Valst

• Форма
• Переносной набор> 8 дюймов (также можно использовать без электросети)

• Размеры (WHD)
• 305 x 240 x 105 мм / 12 x 9,4 x 4,1 дюйма

• Примечания

• 5 KW-Bänder 52, 49, 41, 31, 25m, Batterien 6xR20 intern или 9V extern, Teleskopantenne, Skalenbeleuchtung.Beschriftung kyrillisch (Внутренний).

  Die Geräte, welche anlässlich der Olympischen Spiele Moskau 1980 mit Olympialogo verkauft wurden (siehe hier das rote Radio) kosteten 113,72 руб. Die Differenz von 14,72 Rubel zum Radio ohne Logo wurde für die Finanzierung der Olympiade verwendet.

• Вес нетто (2,2 фунта = 1 кг)
• 2,7 кг / 5 фунтов 15,2 унции (5,947 фунта)

• Цена в первый год продажи
• 99.00 руб.

• Автор
• Страница модели создана Вольфгангом Эккардтом. См. «Изменение данных» для получения информации о других участниках.

Коллекции | Музеи | Литература

Коллекции

Модель VEF является частью коллекций следующих членов.

.
