Реостат на 220 вольт: 4 схемы на Регулятор напряжения своими руками 0-220в

Содержание

Простой регулятор мощности на 220 Вольт из 5 деталей.

Это схема прекрасно работает с такими приборами, как болгарки, дрели, простые лампочки, пылесосы, нагревательные плиты, тены, коллекторные двигатели, первичные обмотки трансформаторов и так далее…

Я лично для себя собирал данное устройство, чтобы регулировать питание первичной обмотки зарядного устройства для автомобильного аккумулятора, тем самым получая нужные мне параметры на выходе.

Итак, для этого нам потребуется симистор, у меня он был уже прикрученный к радиатору.
Симистор у меня был BТА41-600, можно взять и другой, под свои нужды.

Симистор у меня был BТА41-600, можно взять и другой, под свои нужды.
  • Резистор 560 ом
  • Динистор, вытащил с энергосберегающей лампы.
  • Конденсатор 0.1 мкф 400 вольт
  • Переменный резистор на 470 кОм, можно взять поменьше.
Симистор у меня был BТА41-600, можно взять и другой, под свои нужды.

Вот схема данного устройства, она довольно маленькая 🙂

Простой регулятор мощности на 220 Вольт из 5 деталей.

Схема паяется навесным монтажом, так как делать под неё плату не вижу смысла. Вот приблизительно так…

Простой регулятор мощности на 220 Вольт из 5 деталей.

Кстати полярность динистора не имеет значения, как поставите, так и будет, и конденсатор тоже.

Симистор у меня был BТА41-600,

Ну вот в принципе и всё, если правильно спаяли схему, то она начинает работать сразу, без каких-либо настроек.

Симистор у меня был BТА41-600, Простой регулятор мощности на 220 Вольт из 5 деталей.

Теперь осталось протестировать, схема подключается последовательно к нагрузке.


простая схема симисторного и тиристорного устройства

Регулятор мощности 12 вольт своими руками Устройства, позволяющие управлять работой электрических приборов, подстраивая их под оптимальные характеристики для пользователя, прочно вошли в обиход. Одним из таких приспособлений является регулятор мощности. Применение таких регуляторов востребовано при использовании электронагревательных и осветительных приборов и в устройствах с двигателями. Схемотехника регуляторов разнообразна, поэтому порой бывает затруднительно подобрать себе оптимальный вариант.

Простейший регулятор энергии

Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов.

В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

  • Хема регулятора мощности на симистореметаллическими;
  • жидкостными;
  • угольными;
  • керамическими.

Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

Реостат — довольно универсальное приспособление. Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

Для его изготовления понадобится константовая или нихромовая проволока, которая наматывается на оправку. Регулирование электрической мощности происходит путём изменения длины проволоки.

Виды современных устройств

Развитие полупроводниковой техники позволило осуществить управление мощностью, используя радиоэлементы с коэффициентом полезного действия от восьмидесяти процентов. Это дало возможность их комфортно применить в сети с напряжением 220 вольт, не требуя при этом больших систем охлаждения. А появление интегральных микросхем и вовсе позволило достичь миниатюрных размеров всего регулятора в целом.

На сегодняшний момент производство выпускает следующие типы приборов:

  1. Фазовые. Используются для управления яркости свечения ламп накаливания или галогенных ламп. Другое их название — диммеры.
  2.  регулятор мощности на тиристореТиристорные. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока.
  3. Симисторные. Мощность регулируется вследствие изменения количества полупериодов напряжения, которые действуют на нагрузку.
  4. Регулятор хода. Позволяет плавно изменять электрическую мощность, подаваемую на электродвигатель.

При этом регулировка происходит независимо от формы входного сигнала. По своему виду расположения приборы управления разделяются на портативные и стационарные. Они могут выполняться как в независимом корпусе, так и интегрироваться в аппаратуру. К основным параметрам, характеризующим регуляторы электрической энергии, относят:

  • плавность регулировки;
  • рабочую и пиковую подводимую мощность;
  • диапазон входного рабочего сигнала;
  • КПД.

Таким образом, современный регулятор электрической мощности представляет собой электронную схему, использование которой позволяет контролировать количество энергии, пропускаемой через него.

Тиристорный прибор управления

 регулятор мощности для паяльника своими руками Принцип действия такого прибора не отличается особой сложностью. В основном тиристорный преобразователь используется для управления устройствами малой мощности. Типовая схема тиристорного регулятора мощности состоит непосредственно из самого тиристора, биполярных транзисторов и резисторов, устанавливающих их рабочую точку, и конденсатора.

Транзисторы, работая в ключевом режиме, формируют импульсный сигнал. Как только значение напряжения на конденсаторе сравнивается с рабочим, транзисторы открываются. Сигнал подаётся на управляющий вывод тиристора, открывая и его. Конденсатор разряжается и ключ запирается. Так повторяется в цикле. Чем больше задержка, тем в нагрузку поступает меньше мощности.

Преимущества такого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом тиристора используется активная или пассивная система охлаждения.

Используется такого типа регулятор для преобразования мощности, подающейся как к бытовым приборам (паяльник, электронагреватель, спиральная лампа), так и к промышленным (плавный запуск мощных силовых установок). Схемы включения могут быть однофазными и трёхфазными. Наиболее применяемые: ку202н, ВТ151, 10RIA40M.

Симисторный преобразователь мощности

Симистор — полупроводниковый прибор, предназначенный для использования в цепи переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, пропускающего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно поэтому он используется в сетях переменного тока.

Регулятор мощности на симисторе

Важное отличие симисторных схем от тиристорных состоит в том, что нет необходимости в выпрямительном устройстве. Принцип действия основан на фазном управлении, то есть на изменении момента открытия симистора относительно перехода переменного напряжения через ноль. Такое устройство позволяет управлять нагревателями, лампами накаливания, оборотами электродвигателя. Сигнал на выходе симистора имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление такого вида приборов проще, чем тиристорного. Широкую популярность получили симисторы средней мощности типа: BT137–600E, MAC97A6, MCR 22−6. Схема регулятора мощности на симисторе с использованием таких элементов отличается простотой изготовления и отсутствия необходимости в настройке.

Фазовый способ трансформации

 регулятор напряжения  фазовыйСам по себе диммер имеет широкую область применения. Одним из вариантов его использования является регулировка интенсивности освещения. Электрическая схема прибора чаще всего реализуется на специализированных микроконтроллерах, использующих в своей работе встроенную электронную схему понижения напряжения. Из-за этого диммеры способны плавно изменять мощность, но чувствительны к помехам.

Фазовые регуляторы мощности не стабилизируются с помощью стабилитронов, а в качестве стабилизатора используют попарно работающие тиристоры. Основа их работы лежит в изменении угла открывания ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижая действующую величину напряжения. К недостаткам диммеров относят высокий коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

При работе диммеров в широком спектре частот возбуждаются электромагнитные помехи. Такие излучения приводят к снижению КПД из-за появления паразитного тока в проводниках. Для борьбы с такими токами в конструкцию добавляются индуктивно-ёмкостные фильтры.

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

 регулятор напряжения 220в своими рукамиСхема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

В качестве транзисторов используются КТ814 и КТ815. Время разряда регулируется с помощью R5 и мощность тоже. Стабилитрон используется с напряжением стабилизации от 7 до 14 вольт.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Регулятор мощности своими рукамиСиловые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

Originally posted 2018-07-04 07:13:04.

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

   Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

 1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
 2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм - будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
 3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
 4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
 5. Экономичные по току светодиоды.
 6. Симистор BT136-600B или BT138-600.
 7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
 8. Небольшой радиатор (до 0,5кВт он не нужен).
 9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

   Схема регулятора переменного напряжения:


   Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата - её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei - тут.

вытравим и пролудим плату регулятора ПН

   Далее припаяем симистор, и переменный резистор.

детали регулятора напряжения 220в

   Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

припаяем симистор, и переменный резистор к плате

   Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ - ИЗГОТОВЛЕНИЕ

   И в конце концов последний этап - это ставим на симистор радиатор.

ставим на симистор BT136 радиатор

   А вот фото готового устройства уже в корпусе.

регулятора переменного напряжения на симисторе

   Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:
   Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты, но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был [PC]Boil-:D

   Форум по источникам питания

   Обсудить статью РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ


Самодельный балластный реостат - Самодельное сварочное и вспомогательное оборудование

Немного предистории.

Достался мне по наследству от одного толкового электрика отличный сварочный трансформатор намотаный на ОСМ1-2,5.

К нему имеется выпрямитель, на базе диодов ВК2-200, и спираль (6 мм)из высокоомной проволоки, предположительно - нихром.

Все это сделано двумя раздельными блоками - транс и выпрямитль со спиралью. Соединяется проводами.

Попутный вопрос: Стоит ли заменять древние, снятые с производства диоды ВК2-200 (зеленые корпуса) на более современные В200? у первый макс. выпрямленый ток 200А у В200 по справочным данным аж 314А.



Идея моя - собрать все два блока в один корпус, дополнить выпрямитель дросселем (уже есть от пром. сварочного)и, при необходимости конденсаторами, сделать принудительную вентиляцию, нормальные быстросъемные разъемы для силовых кабелей, а главное - ползунковый механизм регулировки сопротивления, и подобие галлетного переключателя на выводы вторичной обмотки сварочного трансформатора. Для балластного сопротивления думаю выпрямить имеющуюся спираль в проволоку и сделать примерно следующее:

Вся конструкция будет находится под крышкой корпуса из 6 мм текстолита, для перемещения ползунка профрезерую продольно отвертие в крышке, через которое выведу шток от ползунка и накручу ручку из диэлектрического материала.

Что скажете, уважаемые форумчане? Укажите на недостатки, покритикуйте, может есть альтернатива?

П.С. Понимаю что зажимать струбциной наконечник сварочного кабеля на витках пружини - более по-народному, но на это теряется больше времени и вообще для частой регулировки не подходит, по моему мнению.

4 схемы на Регулятор напряжения своими руками 0-220в

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

  1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

  1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

  1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

  1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

а,а,б,а.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

  1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
  2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

  • Первый вывод – входной сигнал.
  • Второй вывод – выходной сигнал.
  • Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

  1. КР1157 – отечественная микросхема, с пределом по входному сигналу  до 25 вольт и током нагрузки не выше 0.1 ампер.
  2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
  3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
  4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

Схема 4.

Схема, предназначенная для управления уровнем освещения в комнате. Может регулировать степень накала лампочки. Выполнена на основе одного тиристора, который управляется диммером. Поворотом ручки резистора, изменяется воздействие на ключевой вывод тиристора, что изменяет его пропускную способность по электрическому току.

СНиП 3.05.06-85СНиП 3.05.06-85СНиП 3.05.06-85

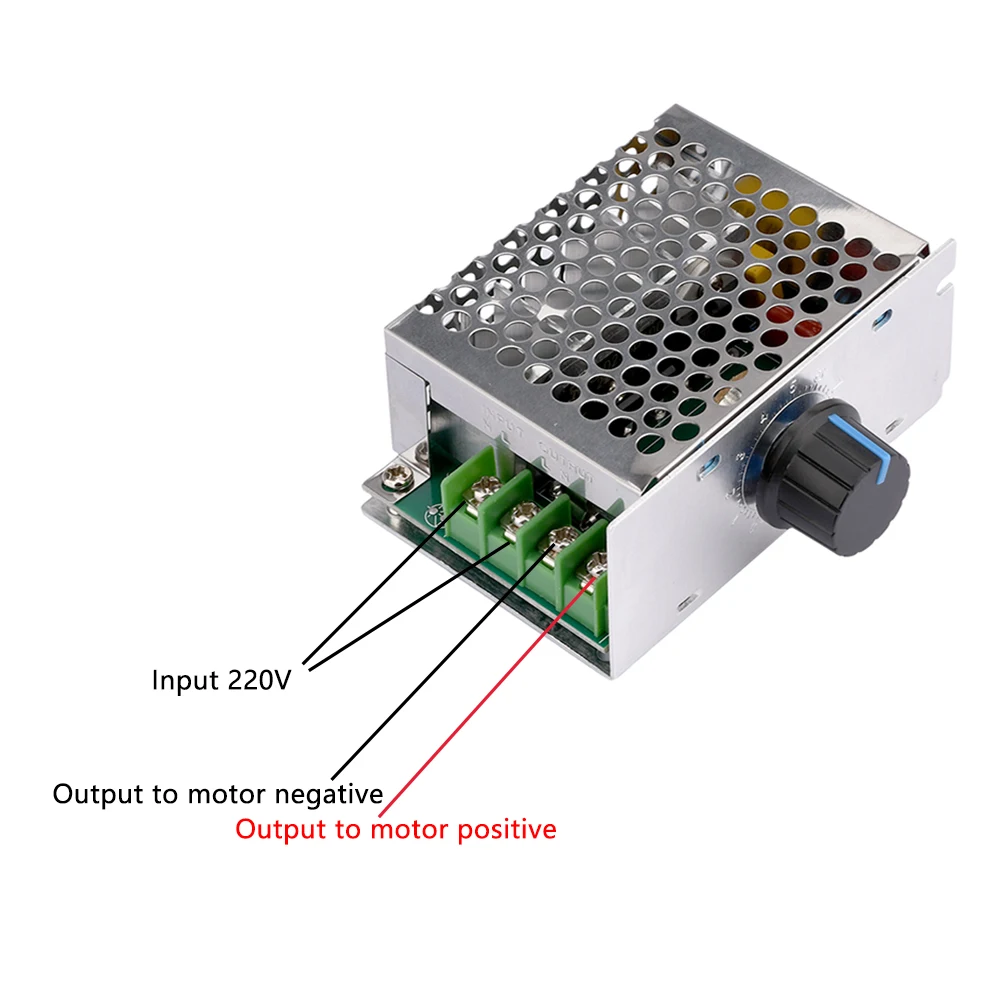

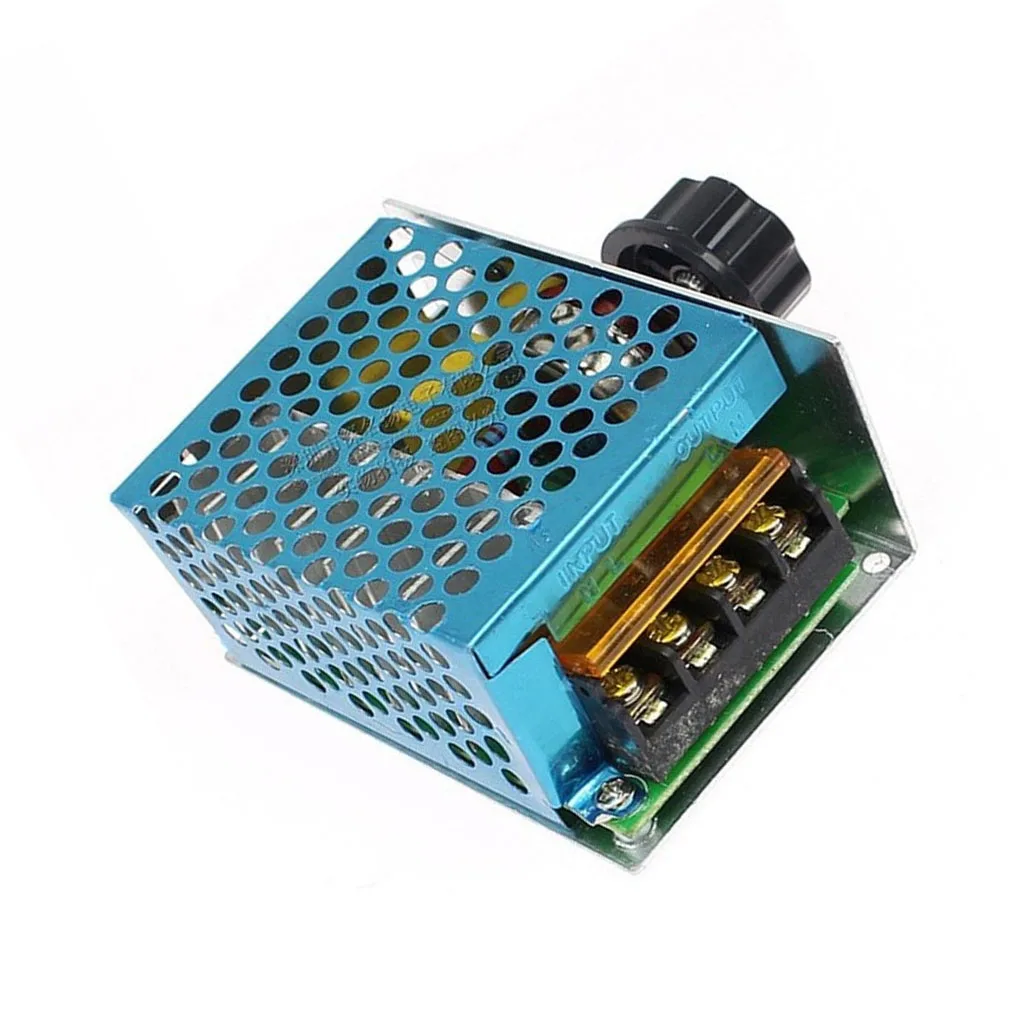

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Название Мощность Напряжение стабилизации Цена Вес Стоимость одного ватта
Module ME 4000 Вт 0-220 В 6.68$ 167 г 0.167$
SCR Регулятор 10 000 Вт 0-220 В 12.42$ 254 г 0.124$
SCR Регулятор II 5 000 Вт 0-220 В 9.76$ 187 г 0.195$
WayGat 4 4 000 Вт 0-220 В 4.68$ 122 г 0.097$
Cnikesin 6 000 Вт 0-220 В 11.07$ 155 г 0.185$
Great Wall 2 000 Вт 0-220 В 1.59$ 87 г 0.080$

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Подборка тематических выдержек из статей

Новейший для маршрутизатора Регулятор переменной скорости вентилятора Реостат электродвигателя 120 В переменного тока | |

Новинка для маршрутизатора, регулятор скорости вращения вентилятора, реостат электродвигателя, 120 В переменного тока

Совершенно новый
Три параметра: выкл., Вкл. (Полный) и переменный. Просто используйте диск для увеличения или уменьшения скорости двигателя вентилятора. 120 вольт / 15 ампер.
Для использования только с двигателями щеточного типа.
Шнур питания 110 В / 60 Гц
Характеристики:
- Совершенно новый и качественный.
- Три параметра: выкл., Вкл. (Полный) и переменный.
- Просто используйте диск для увеличения или уменьшения скорости двигателя вентилятора.
- Подключите маршрутизатор к блоку управления, и вы сразу получите регулируемую скорость.
- Работает с любым универсальным щеточным двигателем переменного / постоянного тока, 15 А и ниже.
- Подходящее освещение, вентиляторы, электроинструменты, массаж, насосы и т. Д.

Спецификация:
Материал: пластик / алюминий
Цвет: черный
Максимальный ток: 15 ампер
Максимальное напряжение: 120 В переменного тока / 60 Гц
Максимальная входная мощность: 1500 Вт
Предохранитель: 15 А
Линейный сердечник: 2 м / 6 футов
Вилка: 3-полюсная, американская (с заземлением)
Размеры: 14 * 5.5 * 4 см / 5,51 * 2,17 * 1,57 дюйма

Внимание:
Не будет работать с бесщеточными двигателями или двигателями с плавным / медленным пуском.

В комплекте:
1x Регулятор скорости
1x Руководство пользователя

696 697

ОБ ОБРАТНОЙ СВЯЗИ:

Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы не удовлетворены своими товарами, обратитесь в нашу службу поддержки клиентов.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.

Невозможно решить проблемы, если мы о них не знаем!

ОПЛАТА:

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О ДОСТАВКЕ:

1.ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Ваш заказ адрес должен совпадать с адресом доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами.Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель - удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.
8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. спасибо

ВОЗВРАТ И ВОЗВРАТ:

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress.ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

.

Для регулятора скорости вращения вентилятора маршрутизатора Реостат электродвигателя AC 120V Новейшие | |

Добро пожаловать в наш магазин.

Желаю вам хорошего дня.

Примечание

Пожалуйста, проверьте фотографии для получения более подробной информации.

Перед подачей заявки убедитесь, что он подходит для вашей машины.

Описание позиции

Этот список предназначен для реостата электродвигателя с регулируемой скоростью вращения вентилятора маршрутизатора AC 120V Новейший

Совершенно новый

Три параметра: выкл., Вкл. (Полный) и переменный.Просто используйте диск для увеличения или уменьшения скорости двигателя вентилятора. 120 вольт / 15 ампер.

Только для щеточных двигателей.

Шнур питания 110 В / 60 Гц

моя фотография настоящая съемка.

Пожалуйста, проверьте фотографии для более подробной информации

Технические характеристики

Материал: пластик / алюминий

Черный цвет

Текущая емкость: 15 ампер

Емкость напряжения: 120 В переменного тока / 60 Гц

Максимальная входная мощность: 1500 Вт

Предохранитель: 15 ампер

Сердечник линии: 1м.

Вилка: 3-полюсная, американская (заземленная)

Размеры: 14 * 5,5 * 4см / 5,51 * 2,17 * 1,57"

* Используйте только с центробежными вентиляторами *

Внимание: не работает с двигателями бесщеточного типа или двигателями с плавным / медленным пуском. Маршрутизатор продается отдельно.

Примечание: пожалуйста, подтвердите товар, если он соответствует вашему автомобилю перед покупкой.

Комплектация

1 х регулятор скорости

Отгрузка и погрузочно-разгрузочные работы

● Товар будет отправлен в течение 48 часов после получения полной оплаты (НЕ считая праздников или выходных).

Политика возврата

● Если нужно вернуть, пожалуйста, свяжитесь с нашим представителем сервисной службы, сообщите нам подробную проблему.

● Пожалуйста, напишите нам, прежде чем выходить любую отрицательную обратную связь, дайте нам знать детальную проблему.

Свяжитесь с нами

● Если вы удовлетворены продукт, который вы получили, пожалуйста, оставьте нам положительный результат воздействия и 5 баллов.

● Пожалуйста, дайте нам возможность разрешить любую проблему. Мы понимаем заботы и фрустрации вы могли иметь, и попробуем наше самое лучшее для того чтобы разрешить вопросы.

● Мы заботимся о наших уважаемых клиентов, и всегда будет пытаться помочь вам.Так что если у вас есть какие-либо проблемы, пожалуйста, по электронной почте нам немедленно.

DSCF9952_ DSCF9957_ DSCF9960_

,

Понимание того, как работают трансформаторы

Как работают трансформаторы

Там Есть много размеров, форм и конфигураций трансформаторов от крошечных до гигантских, как те, используется в передаче мощности. Некоторые приходят с заглушенными проводами, другие с винтом или лопастные клеммы, некоторые для монтажа на печатных платах, другие для прикручивания или болтового соединения вниз.

Трансформаторы состоят из многослойного железного сердечника с одной или несколькими обмотками из проволоки.Они называются трансформаторами, потому что они трансформируют напряжение и ток с одного уровня на другой. Переменный ток, протекающий через одна катушка провода, первичная, индуцирует напряжение в одной или нескольких других катушках провода, вторичные катушки. Это переменное напряжение переменного тока, которое вызывает напряжение в другие катушки через изменяющееся магнитное поле. Напряжение постоянного тока, например, от батареи или постоянного тока Блок питания не будет работать в трансформаторе. Только AC заставляет трансформатор работать. Магнитное поле течет через железный сердечник. Чем быстрее меняется напряжение, тем выше частота.

Чем ниже частота, тем больше железа требуется в ядро для эффективной передачи власти. В США частота линии составляет 60 Герц с номинальным напряжением 110 вольт. Другие страны используют 50 герц, 220 вольт. Трансформаторы, рассчитанные на 50 герц, должны быть немного тяжелее, чем трансформаторы, рассчитанные на 60 герц, потому что у них должно быть больше железа в ядре.Сетевое напряжение может немного отличаться и обычно работает от 110 вольт до 120 вольт или от 220 до 240 вольт в зависимости от страны или мощности соединения. Дом в США имеет 220 вольт, но разделен на две ноги 110 В заземлением центрального крана (см. Раздел конфигурации ниже)

Отношение входного напряжения к выходному напряжению равно соотношению витков провода вокруг сердечника на входной стороне к выходной. катушка провода на входной стороне называется первичной, а на выходной стороне называется вторичный. Может быть несколько первичных и вторичных катушек. Коэффициент текущей ликвидности противоположен коэффициенту напряжения. Когда выходное напряжение ниже, чем на входе Напряжение, выходной ток будет выше, чем входной ток. Если есть 10 раз число витков провода на первичной, чем вторичной, и вы положили на 120 вольт первичный, вы получите 12 вольт на вторичном.Если вы вытащите 2 ампер из вторичный, вы будете использовать только 0,2 ампер или 200 миллиампер на входе в первичный.

Трансформаторы могут быть построены так, чтобы они имели одинаковое количество обмоток на первичной и вторичной или разного количества обмоток на каждой. Если они одинаковы, входное и выходное напряжение одинаковы, и трансформатор просто используется для изоляция, поэтому нет прямого электрического соединения (они связаны только через общее магнитное поле).Если на первичной стороне больше обмоток, чем вторичная сторона, то это понижающий трансформатор. Если на вторая сторона, то это повышающий трансформатор.

Трансформатор может быть использован в обратном порядке и будет работают нормально. Например, если у вас есть повышающий трансформатор для преобразования 120 вольт до 240 вольт, вы также можете использовать его для понижающего трансформатора, поставив 240 вольт на вторичной стороне, и вы получите 120 вольт на первичной стороне.Эффективно, вторичный становится первичным, и наоборот.

Номинальная мощность трансформатора

Напряжение измеряется в вольтах, ток измеряется в ампер, а единица измерения мощности - ватт. Ватт равен вольт раз усилители. Существует небольшая потеря мощности в трансформаторе из-за комбинации сопротивление и реактивное сопротивление. Реактивность похожа на сопротивление, за исключением того, что это сопротивление переменному току или, более технически, сопротивление изменению при изменении текущий из-за изменения в создаваемом поле.Это тепло, что ограничивает количество ток или мощность трансформатора может справиться. Чем выше ток, тем больше тепла производится. Когда провода становятся слишком горячими, изоляция разрушается и замыкается смежные провода, которые вызывают больше тепла, которое в конечном итоге плавит провода и разрушает трансформатор.

Базовый трансформатор не имеет дополнительных компонентов и поэтому ничто не защитит его от перегрузки. Если бы вы должны были соединить два выходных провода непосредственно вместе, это создаст короткое замыкание и вызовет слишком большой ток течь как в первичной, так и во вторичной обмотке, и вы сожжете трансформаторв Точно так же, если вы используете трансформатор для питания устройства для резки пены с горячей проволокой и используете Проволока с слишком малым сопротивлением для пенного резака Вы не защищены предохранителем или выключателем надлежащего значения. Вы должны убедиться, что сопротивление провода, другими словами, калибр или диаметр, а длина соответствует ограничить величину тока до номинальной мощности трансформатора.

Чем выше ток, тем больше должны быть провода которые несут этот ток.Когда провода больше, сопротивление меньше, и поэтому меньше тепла. Мощность, которая изменяется на тепло и потерю, может быть рассчитана как P = I 2 R. Это означает, что при удвоении тока мощность, потерянная на тепло, увеличивается в четыре раза. Если трансформатор является понижающим, то на выходе будет больше тока и поэтому провод во вторичных обмотках будет тяжелее первичных. обратное верно для повышающего трансформатора.

Трансформатор может быть рассчитан в амперах, вольт-амперах (ВА) или Вт (Вт). Для небольших трансформаторов ВА и Ватт одинаковы для всех практических цели. В крупных промышленных трансформаторах влияют коэффициенты мощности, и оба могут будь другим. Если трансформатор рассчитан в амперах, он обычно говорит X ампер в X вольт и оценивается на выходе или вторичной стороне. Трансформатор 120 В с выходом 24 В, рассчитанным на 2 Ампер означает, что вы можете безопасно вытащить только 2 А со вторичной стороны.Ты можешь найти номинальную мощность трансформатора путем умножения номинальных ампер на выход Напряжение 2 х 24 = 48 Вт.

Если трансформатор рассчитан на ВА или Вт, вы можете рассчитать максимально допустимый выходной ток путем деления ВА или Вт на выход напряжение. Поэтому, если трансформатор рассчитан на 48 ВА с выходом 24 В, допустимое Выходной ток составляет 48/24 = 2 А

Конфигурации трансформатора

А 120 вольт трансформатор с двумя проводами и двумя проводами очень просто.Вы подключаете два провода на первичной стороне, стороне 120 В, к сетевой розетке и вашему выходному напряжению находится на двух проводах, идущих от вторичной стороны.

Когда трансформатор показан в электронной схеме, это показано в виде диаграммы, как показано здесь. Параллельные линии представляют ламинированные железный сердечник, изогнутые линии представляют первичную и вторичную обмотки, круги представляют окончания, будь то клеммы или короткие провода.

Центр Метчик

Распространенной конфигурацией является центральный отвод или CT. вторичная сторона имеет три провода. Средний провод на выходной стороне подключен к вторичная катушка, как правило, в середине. Если коэффициент намотки составляет 5 к 1, то при 120 В, вы получите 24 В на двух внешних проводах, но если вы подключите внешний провод и центральный провод, вы получите 12 вольт, потому что вы используете только половину вторичная обмотка делает соотношение 10 к 1.Если трансформатор номинальный при 2 А вы все равно можете использовать только выход 2 А, независимо от того, используете вы 12 В или 24 Вольт. Часто центральный отвод заземлен, поэтому у вас есть два источника на 12 вольт, которые можно использовать для сделать + и - 12 В постоянного тока после работы через преобразователь (выпрямитель и фильтр).

Двойной выход

конфигурация с двумя выходами аналогична центру, за исключением того, что вместо подключения провод к центру катушки, катушка разделена на две отдельные катушки с проводами с клеммами или проводами, выходящими с обоих концов обеих катушек, так что четыре провода выходят из вторичная сторона вместо трех.

Если трансформатор представляет собой вход 110 В с двумя 12 В выходы, вы можете соединить две вторичные катушки последовательно, чтобы получить 24 вольт, или вы можете соедините их параллельно, чтобы получить 12В. Вы должны быть осторожны, чтобы правильно подключить концы двух вторичных катушек как в последовательных, так и в параллельных соединениях. Если Если вы перевернете соединения, вы получите 0 вольт, потому что два напряжения отменится друг друга.

Если трансформатор рассчитан на 48 ВА, то вы можете использовать до 2 ампер для подключения 24 В, которое ничем не отличается от центрального крана или конфигурация с одним выходом 24 В. Однако при параллельном подключении вы получаете 12 вольт выход, но удвоить выходной ток, так что вы можете получить 4 ампер. Вы получаете полный выход 48VA, где с центральным выводом 12V, вы можете получить только половину номинального выходной или 24VA.Это является преимуществом в резцах для пены с горячей проволокой, потому что у вас диапазон диаметров и длин проводов в зависимости от того, подключены ли вы параллельно или серия. Последовательные и параллельные соединения показаны ниже.

Двойной вход

Трансформатор с двумя входами часто используется для того, чтобы трансформатор мог использоваться в обоих страны с линейным напряжением 120 В и линейным напряжением 240 В.Основной разделен на две отдельные обмотки с клеммами на каждом конце обеих обмоток, так что есть четыре провода или клеммы на первичной стороне.

Чтобы использовать его с входом 110 вольт, два основных обмотки подключены параллельно, как показано на левой схеме ниже. Необходимо позаботиться о соедините правильные концы вместе. Если они поменялись местами, поля отменяют друг друга из, потому что поля, сгенерированные каждым разделом основного, противоположны. Обычно терминалы помечены цифрами или буквами, и на трансформатора или в прилагаемом техническом описании, показывающем, как должны быть выполнены соединения для 110В и 220В.

Если трансформатор должен быть подключен к источнику питания 220 В, затем две катушки соединены последовательно, и снова необходимо позаботиться о правильные окончания вместе. Параллельные соединения для 110 В и последовательные соединения для 220 В показано ниже.

Двойной вход и выход

И, конечно, вы можете иметь как двойной вход, так и двойной выход, так что у вас есть четыре провода и четыре провода, что дает еще большую гибкость к использованию трансформатора.

Некоторые специализированные трансформаторы могут иметь несколько вторичные отводы или несколько вторичных обмоток для обеспечения различных напряжений, и они не должны быть четными числами.Трансформатор может иметь выход 3 В, 5 В, 12 В и 24 В для пример.

Автотрансформаторы (Вариак)

Автотрансформатор часто называют Variac что на самом деле является торговой маркой одной компании для их автотрансформатора. Оно имеет постоянное выходное напряжение от нуля до чуть более входного значения. Работает аналогично к потенциометру или реостату за исключением того, что изменение напряжения связано с изменением поля а не сопротивление.Другое отличие состоит в том, что потенциометр или реостат очень неэффективно, потому что он преобразует ток, протекающий через него, в тепло (Вт = Ампер Х Вольта). Как и во всех трансформаторах, сопротивление низкое, поэтому количество выделяемого тепла гораздо меньше и намного эффективнее при преобразовании напряжения

Автотрансформатор имеет только одну обмотку, которая служит как первичная, так и вторичная обмотка.Потому что есть только одна обмотка, нет электрической изоляции между входом и выходом, но если изоляция не требуется, то это обеспечивает альтернативу нескольким обмоточным трансформаторам в некоторых ситуации.

Этот трансформатор имеет входные провода, подключенные к одному конец обмотки и другой немного пути от другого конца. Вторичный подключил ту же точку, что и входная сторона, которая находится на конце.Другой вторичный подключение к стеклоочистителю, который едет на вершине обмоток, где была изоляция снят, чтобы стеклоочиститель мог соприкасаться с обмотками в любой точке одной поверхности. Стеклоочиститель соединен с ручкой на верхней части автотрансформатора, чтобы человек мог повернуть ручка, чтобы получить напряжение, которое они хотят. Потому что один первичный провод подключен в пути от В конце обмотки стеклоочиститель может пройти эту точку и, таким образом, обеспечить более высокое напряжение чем на входе, обычно выход 110 В может доходить до 130 В на вторичной стороне.

Поскольку автотрансформатор имеет только одну обмотку, есть только один размер провода, поэтому максимальный входной ток также является максимальным выходным ток. Если 110-вольтный автотрансформатор рассчитан на 10 ампер, то максимальная мощность ток составляет 10 А независимо от напряжения.Если он рассчитан в Ваттах или ВА, то Ампер рассчитывается путем деления Ватт или ВА на номинальное входное напряжение.

Автотрансформатор - хорошая альтернатива шагу понижающий трансформатор, когда диапазон требуемых напряжений находится на верхнем уровне или весь диапазон напряжение необходимо, но становится дороже, если диапазон находится на нижнем конце, потому что вы есть много неиспользованных обмоток. Понижающий трансформатор более экономичен.

Для резки горячей проволокой пены, автотрансформатор очень дороже, чем понижающие трансформаторы в большинстве случаев. Если напряжение требуется более 24 вольт, тогда можно рассмотреть автотрансформатор.

Фазы и подключение нескольких обмоток

Для простоты я не упомянул фазу, но при соединении двух или более обмоток фаза становится очень важной.переменный ток ток представляет собой синусоидальную волну, а напряжение меняется с положительного на отрицательное и обратно в синусоидальный ритм много раз в секунду. Как часто называется изменение напряжения Частота и раньше называлось циклов в секунду, но теперь называется Герц (сокращенно Гц). Бытовой ток в США и некоторых других странах составляет 60 Гц, в других странах - 50 Гц. Когда речь идет о двух волновых формах, таких как у вас в двух обмотках, связь между две синусоиды это фаза.Если синусоиды выстраиваются в линию, они находятся в фазе, если положительный пик одной волны совпадает с отрицательным пиком другой волны, две волны 180 не в фазе. Фаза между одним концом катушки и другим также 180 не в фазе. Когда один конец находится на положительном пике, другой конец будет на противоположный пик. Поскольку должна быть разница в напряжении между двумя точками для Чтобы ток протекал, два конца обмотки должны быть противоположного напряжения в любой момент времени.

Разность фаз между двумя обмотками зависит от направление обмоток и как они связаны так в электрических схемах точка на один конец обмотки указывает на начало этой обмотки. Ради простоты, Я оставил точки вне схем в этой статье. Однако при соединении двух катушки вместе, очень важно правильно их соединить.

Для последовательного соединения необходимо подключить конец одна обмотка к началу другой (обмотки для нескольких катушек всегда намотаны в том же направлении).Если вы подключите начало одной обмотки к концу другие обмотки в последовательном соединении, поля будут отменены, и вы получите ноль вывод. Это не повредит трансформатору, но вы не получите выходного напряжения.

Когда соединяя две обмотки параллельно, вы должны подключить начало одной обмотки к началу другой обмотки и двух концов обмоток вместе. параллельно подключение, подключение проводов в обратном направлении сожжет ваш трансформатор , если нет должным образом защищен (правильный номинальный ток) предохранителем или автоматическим выключателем.Быть очень Будьте осторожны при соединении двух катушек вместе.

Дальнейшее чтение

Это просто обзор мирянин. Хотя физически трансформатор - довольно простое устройство с несколькими частями, как это на самом деле работает, довольно сложно. Я рекомендую отличную удочку Эллиота статьи, если вы заинтересованы в лучшем их понимании:

Трансформаторы - Основы (Раздел 1), (Раздел 2), (Раздел 3)

У него также есть много других статей по электронике в том числе источники питания.

,

RT025AS2200KB | Vishay 25 Вт Реостат с проволочной обмоткой, 220 Ом, ± 10%

Подробнее

Реостаты с проволочной обмоткой серии

RT - 12 Вт и 500 Вт

Линейные реостаты с проволочной обмоткой Vishay RT серии разработаны для использования в профессиональном и промышленном оборудовании. В частности, в оборудовании, где переходные процессы, повторяющиеся перегрузки, удары и вибрации характеризуют повседневную работу. Предлагаемые аксессуары для этих реостатов включают кнопки управления и дисплеи.

Особенности и преимущества

Конструкция из стекловидной эмали обеспечивает исключительную надежность
Линейная проволочная намотка
Компактные размеры в зависимости от степени рассеивания
Широкий диапазон рабочих температур
Разработана для тяжелых условий эксплуатации, таких как повторяющиеся перегрузки, переходные процессы и условия, в которых возникают удары и вибрации
Реостаты поставляются с монтажным оборудованием
Электрическая прочность изоляции 1000 В (среднеквадр.) Для моделей мощностью 25 Вт
Допуск ± 10%

Мощность Диаметр лицевой стороны.(А) Общая длина (C + D) Диаметр вала. (Ф) Длина вала (E) Mtg. Буш Dia. Mtg. Длина втулки Масса
25 Вт 38 50 6 12 * 10 9 80 г
55 Вт 60 64 6 15 * 10 9 175 г
100 Вт 85 81 6 18 * 10 9 400 г
250 Вт 143 125 10 50 1300 г
500 Вт 143 158 10 50 1900 г
Допуск сопротивления ± 10%
Сопротивление изоляции 1000 МОм при 500 В постоянного тока
Диэлектрическая прочность
25 Вт, 55 Вт 1000Vrms
100 Вт 1500Vrms
250 Вт 2000Vrms
500 Вт 3500Vrms
Механическое вращение 300 ° ± 5 °
Рабочий крутящий момент
25 Вт 1 → 10 Нсм
55 Вт 2 → 15 Нсм
100 Вт 4 → 20 Нсм
250 Вт, 500 Вт 10 → 50 Нсм
Рабочая температура -55 ° С → + 320 ° С

Примечание

Монтажная поверхность должна быть заземлена.

//media.rs-online.com/t_line/LF346820-10.gif ,

Отправить ответ

avatar
  Подписаться
Уведомление о
