Что представляет собой реле РЭС-10. Какие технические характеристики имеет РЭС-10. Где применяется реле РЭС-10. Какие существуют разновидности РЭС-10. Как правильно выбрать и использовать реле РЭС-10.
Общая информация о реле РЭС-10
РЭС-10 — это электромагнитное реле малогабаритного типа, предназначенное для коммутации электрических цепей постоянного и переменного тока. Данное реле широко применяется в различных электронных устройствах и системах автоматики.
Основные характеристики реле РЭС-10:
- Тип: электромагнитное, двухпозиционное, одностабильное
- Количество контактов: 1 замыкающий или 1 переключающий
- Габаритные размеры: 11x16x19 мм
- Масса: не более 7,5 г
- Климатическое исполнение: УХЛ, В
Конструктивные особенности РЭС-10
Реле РЭС-10 имеет следующие конструктивные особенности:
- Корпус прямоугольной формы
- 5 выводных контактов длиной 6 мм для установки в разъем
- Два варианта исполнения корпуса: завальцованный или герметичный
- Немагнитный корпус из алюминиевого сплава
- Магнитопровод из пермаллоя
- Контакты из серебросодержащих сплавов
Технические характеристики реле РЭС-10
Основные технические параметры реле РЭС-10:
- Номинальное напряжение питания: от 2,4 до 40 В
- Сопротивление обмотки: от 45 до 4500 Ом
- Время срабатывания: не более 6-8 мс
- Время отпускания: не более 4,5 мс
- Максимальное коммутируемое напряжение: 220 В
- Максимальный коммутируемый ток: 2 А
- Сопротивление контактов: не более 0,1 Ом
Области применения реле РЭС-10
Благодаря своим характеристикам, реле РЭС-10 нашло широкое применение в различных отраслях:
- Системы автоматики и телемеханики
- Аппаратура связи
- Контрольно-измерительные приборы
- Бортовое оборудование
- Электронная аппаратура специального назначения
- Системы сигнализации и оповещения
Разновидности и исполнения реле РЭС-10
Реле РЭС-10 выпускается в различных исполнениях, отличающихся параметрами обмотки, типом контактов и климатическим исполнением:
- РС4.529.031-01…07 — с замыкающим контактом
- РС4.529.031-02…05 — с переключающим контактом
- РС4.529.031-08…14 — герметичное исполнение
Также существуют модификации с золотым покрытием контактов для коммутации слабых сигналов.
Преимущества и недостатки реле РЭС-10
К основным преимуществам реле РЭС-10 можно отнести:
- Малые габариты и вес
- Высокая надежность и долговечность
- Стабильность характеристик
- Широкий диапазон рабочих температур
- Устойчивость к механическим воздействиям
Среди недостатков можно выделить:
- Ограниченную нагрузочную способность контактов
- Чувствительность к электромагнитным помехам
- Необходимость дополнительной защиты от пыли и влаги для негерметичных исполнений
Правила выбора реле РЭС-10
При выборе конкретного исполнения реле РЭС-10 необходимо учитывать следующие факторы:
- Требуемое напряжение срабатывания
- Тип коммутируемой цепи (постоянный/переменный ток)
- Коммутируемый ток и напряжение
- Тип требуемых контактов (замыкающие/переключающие)
- Условия эксплуатации (температура, влажность, вибрации)
- Необходимость в герметичном исполнении
Особенности монтажа и эксплуатации РЭС-10
При монтаже и эксплуатации реле РЭС-10 следует соблюдать ряд правил:
- Использовать специальные колодки или панели для установки
- Не допускать механических воздействий на корпус реле
- Соблюдать полярность подключения обмотки
- Не превышать максимально допустимые электрические нагрузки
- Обеспечить защиту от пыли и влаги при использовании негерметичных исполнений
- Периодически проводить проверку электрических параметров реле
Аналоги и заменители реле РЭС-10
В качестве возможных аналогов реле РЭС-10 можно рассматривать следующие типы реле:
- РЭК-32 — электромагнитное реле с аналогичными характеристиками
- РЭС-22 — реле повышенной надежности
- РЭС-48 — миниатюрное герконовое реле
- РЭК-23 — реле с повышенной коммутационной способностью
Однако при замене необходимо тщательно сравнивать все параметры реле.
Перспективы развития и модернизации РЭС-10
Несмотря на то, что реле РЭС-10 разработано достаточно давно, оно продолжает оставаться востребованным. Возможные направления модернизации:
- Повышение коммутационной способности контактов
- Улучшение магнитных свойств сердечника
- Применение новых материалов для снижения массы
- Оптимизация конструкции для повышения надежности
- Разработка модификаций для специальных применений
Реле РЭС10 — DataSheet
Конструктивные данные реле РЭС10 | |
Разметка для крепления реле РЭС10 | Маркировка выводов реле с контактами на переключение |
Маркировка выводов реле | Принципиальная электрическая схема реле РЭС10 с контактами на переключение |
Принципиальная электрическая схема реле РЭС10 с контактами на замыкание |
Описание
Реле РЭС10 — завальцованное, негерметичное, двухпозиционное, одностабильное, с одним замыкающим или одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС10 соответствует требованиям ГОСТ 16121 — 86 и техническим условиям РС0.452.049ТУ. Масса реле не более 7,5 г.
Условия эксплуатации.
Температура окружающей среды — в соответствии с таблицей приведенной ниже.
Циклическое воздействие температур — в соответствии с таблицей приведенной ниже.
Повышенная относительная влажность до 98 % при температуре + 35 °С в течение не более трех суток.
| Исполнение | Предельная температура, °С |
| РС4.529.031-01 РС4.529.031-03 — РС4.529.031-09 РС4.529.031-11 — РС4.529.031-13 | -60…+100 |
| РС4.529.031-02, РС4.529.031-10 РС4.529.031-14 | — 60…+ 85 — 60…+ 55 |
Повторное пребывание реле в этих условиях допускается после выдержки реле
в нормальных климатических условиях не менее 12 ч. Пребывание реле в указанных
условиях при одновременном нахождении обмотки и корпуса (вывод 5) под потенциалом
250 В не должно превышать 3 ч.
Атмосферное давление от 666 до 103 974 Па.
частот: от 5 до 50 Гц — с амплитудой не более 1 мм; от 50 до 600 Гц — с ускорением
не более 120 м/с2; от 600 до 1500 Гц — не более 50 м/с2.
Ударная прочность.
При одиночных ударах с ускорением не более 3000 м/с2 — 9 ударов. При многократных ударах с ускорением не более 1000 м/с2 — 1000 ударов, с ускорением 750 м/с2 —4000 ударов, с ускорением 350 м/с2 — 10000 ударов.
Ударная устойчивость — с ускорением не более 200 м/с2.
Постоянно действующие линейные ускорения: для реле исполнений РС4.529.031-03 — РС4.529.031-05, РС4.529.031-09, РС4.529.031-11, РС4.529.031-12, РС4.529.031-14 — 800 м/с2; для реле исполнений РС4.529.031-01, РС4.529.031-02,
РС4.529.031-06 — РС4.529.031-08, РС4.529.031-10, РС4.529.031-13 — 250 м/с2
Требования к надежности.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру — 2 года; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру — 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру — 1 год.
Конструктивные данные.
Пример записи реле РЭС10 исполнения РС4.529.031-01 в конструкторской документации дан в таблице ниже.
| Обозначение | Наименование |
| Реле РЭС10 РС0.452.049ТУ |
Технические характеристики.
Ток питания — постоянный.
Сопротивление изоляции между токо ведущими элементами, между токоведущими элементами и чехлом, между токоведущими элементами и корпусом (вывод 5), МОм, не менее:
в нормальных климатических условиях (обмотка обесточена) . . . . 200
при максимальной температуре (после выдержки обмотки под рабочим напряжением) для исполнений РС4.529.031-01 — РС4.529.031-14 ………………… 20
в условиях повышенной влажности:
между контактами, между контактами и чехлом……………………………… 10
между обмоткой и чехлом, между обмоткой и контактами . . . . 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом, между токоведущими элементами и корпусом (вывод 3), В:
в нормальных климатических условиях…………………………………………………….
в условиях повышенной влажности………………………………………. ….. 250
при пониженном атмосферном давлении …………………………………………… 220
Время непрерывной или суммарной работы реле, ч:
при нормальном атмосферном давлении и максимальной температуре окружающей среды ………………………………………………………………………………………… 100
при температуре окружающей среды +50 °С …………………………………………… 750
при атмосферном давлении 666 Па и температуре окружающей среды +60 °С ………………………………………………………………………………………………………………. 50
для реле исполнения РС4.529.031-14 при температуре +20 °С . . . . 50
| Исполнение | Число и тип контактов | Сопротивление обмотки, Ом | Ток, мА | Время, мс | Сопротивление электрического контакта, Ом, не более | Материал контактов | ||
| срабатывания, не более | отпускания, не более | срабатывания, не более | отпускания, не более | |||||
РС4. 529.031-01РС4.529.031-06 | 1з | 4500±615 1600±240 | 6 10 | 0,8 1,3 | 8 при I = 8 мА 8 при I = 13 мА | 2,5 | 1,5 | СрПдМг20-0,3 |
| РС4.529.031-07 | 120±12 | 35 | 5 | 5 при U = 10 В | СрПдМг20-03 | |||
| РС4.529.031-08 | 0,5 | Зл999,9 | ||||||
| РС4.529.031-13 | 1600±240 | 10 | 1,3 | 8 при I = 13 мА | ||||
| РС4.529.031-02 РС4.529.031-03 РС4.529.031-04 РС4.529.031-05 | 1п | 4500±675 630±94,5 120±12 45±4,5 | 8 22 50 70 | 1,1 3 7 11 | 8 при I = 10 мА 6 при U= 27 В 6 при U = 10 В 6 при U = 6 В | 4,5 | 1,5 | СрПдМг20-0,3 |
| РС4.529 031-09 РС4.  529.031-10РС4.529.031-11 РС4.529 031-12 | 120±12 4500±675 630±94,5 45±4,5 | 50 8 22 70 | 7 1,1 3 11 | 6 при U = 10 В 8 при I = 10 мА 6 при U = 27 В 6 при U = 6 В | 0,5 | Зл999,9 | ||
| Исполнение | Наименование параметра тока | Температура окружающей среды, °С | |||||
| -60…0 | +1…+20 | +21…+60 | +61…+80 | +61…+85 | +81…+100 | ||
| РС4.529.031-01 | Максимальный | 15 | 14,5 | 12 | 10 | — | 8 |
| Номинальный | 12 | 10,5 | 9,5 | 8,5 | 7,5 | ||
| Минимальный | — | 7 | — | 7 | |||
РС4 529. 031-02 | Максимальный | 15 | 14,5 | 12 | — | 10,5 | — |
| Номинальный | 13 | 12 | 11 | 10 | |||
| Минимальный | — | 9,5 | 9,5 | ||||
| РС4.529.031-06 | Максимальный | 22 17 | 18 | 15 | — | 13 | |
| Номинальный | 15 | 13,5 | 12,5 | ||||
| Минимальный | 12 | 12 | |||||
| РС4.529.031-10 | Максимальный | 15 | 14,5 | 12 | — | 10,5 | — |
| Номинальный | 13 | 12 | 11 | 10 | |||
| Минимальный | 9,5 | 9,5 | |||||
| РС4.529.031-13 | Максимальный | 22 17 | 18 | 15 | — | 13 | |
| Номинальный | 15 | 13,5 | 12,5 | ||||
| Минимальный | 12 | 12 | |||||
| Исполнение | Наименование параметра напряжения | Температура окружающей среды, °С | ||||||
-60. .0+1…+20 | +21..+40 | +21..+60 | +41..+60 | -60..+55 | +61…+80 | +81..+100 | ||
| РС4.529.031-03 | Максимальное | 40 | — | 36 | — | — | 32 | 30 |
| Номинальное | 32 | 29 | 28 | 27 | ||||
| Минимальное | 24 | 24 | 24 | |||||
| РС4.529.031-04 РС4.529.031-09 | Максимальное | 18 | 15 | 13,5 | 12 | |||
| Номинальное | 14 | 12 | 11 | 10,5 | ||||
| Минимальное | 9 | 9 | 9 | |||||
| РС4.529.031-05 РС4.529.031-12 | Максимальное | 11,5 | 10 | — | 9 | 8 | 6,5 | |
| Номинальное | 8,5 | 7,5 | 7 | 6,5 | 6 | |||
| Минимальное | 5,5 | 5,5 | 5,5 | |||||
РС4. 529.031-07 РС4.529.031-08 | Максимальное | 18 | — | 15 | — | 12,5 | 12 | |
| Номинальное | 12,5 | 11 | 10 | 9,5 | ||||
| Минимальное | 7 | 7 | 7 | |||||
| РС4.529.031-11 | Максимальное | 40 | 35 | 32 | 30 | |||
| Номинальное | 32 | 29 | 28 | 27 | ||||
| Минимальное | 24 | 24 | 24 | |||||
| РС4.529.031-14 | Максимальное | — | — | 5,2 | — | |||
| Номинальное | — | |||||||
| Минимальное | 4 | |||||||
| Исполнение | Режим коммутации | Вид нагрузки | Род тока | Частота срабатывания,Гц, не более | Число коммутационных циклов | ||
| Допустимый ток, А | Напряжение на разомкнутых контактах, В | суммарное | в том числе при максимальной температуре | ||||
РС4. 529.031-01-РС4.529.031-07 РС4.529.031-14 | 0,1-0,5 0,5-1,0 1,0-2,0 | 6-30* | Активная | Постоянный | 5 | 105 5 · 104 25 · 104 | 2,5 · 104 12,5 · 103 6,25 · 103 |
| 0,1-0,3 | 6-250** | 105 | 2,5 · 104 | ||||
| 0,2-0,5 | 6-115 | Переменный 50-1100 Гц | |||||
| 0,8 —1,0*** | 60 | 2 · 104 | 104 | ||||
| 0,05-0,15 | 6-30 | Индуктивная, t ≤ 15 мс | Постоянный | 5 · 103 | |||
| 0,15-1,0 | 1 | ||||||
| 0,10-0,25 | 6-115 | cos φ ≥ 0,3 | Переменный 50-1100 Гц | 1,25 | 4 · 104 | 104 | |
РС4. 529.031-08 РС4.529.031-09 РС4.529.031-10 РС4.529.031-11 РС4.529.031-12 РС4.529.031-13 | 5 · 10-6-10-5 10-5-2 · 10-4 2 · 10-4-5 · 10-3 5 · 10-3-10-4 | 0,05-34 0,5-34 1 -34 6 -34 | Активная | Постоянный | 5 | 105 | 25 · 103 |
| 10-2-5 · 10-2 | 10-60 | 0,5 · 105 | 12,5 · 103 | ||||
| Коммутация не более пяти обмоток реле РЭС10 | 104 | 2,5 · 103 | |||||
* Допускается увеличение напряжения до 34 В при сохранении коммутируемой мощности.
** При пониженном атмосферном давлении (до 666 Па) напряжение на контактах
не более 170 В постоянного тока.
*** Режим коммутации при температуре окружающей среды +60 °С только для реле
исполнения РС4.
529.031-06.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Реле РЭС-10 — покупка Реле РЭС-10 в новом или бу состоянии
Видеообзор по работе с сайтом
Предлагаем Вашему вниманию ознакомительное видео как пользоваться сайтом
Подробнее
Подписывайтесь на наш канал в Telegram
Узнавайте первыми об изменении стоимости покупки радиодеталей
Подписаться
Всегда актуальный Прайс-лист
Рассылается по мере изменений цен на радиодетали, приборы и РЭК. В прайс-листе приоритетные цены!
Скачать прайс-лист
Электростатический сепаратор
Наша линия для механической переработки печатных плат радиоаппаратуры и кабелей позволит Вам выделить из измельченных частиц до 95-98% металлов.
Подробнее
Подписка на рассылку обновлений
Нажав кнопку «подписаться» вы соглашаетесь получать обновления Прайс-листа на радиодетали и РЭК на вашу электронную почту.
Подписаться сейчас

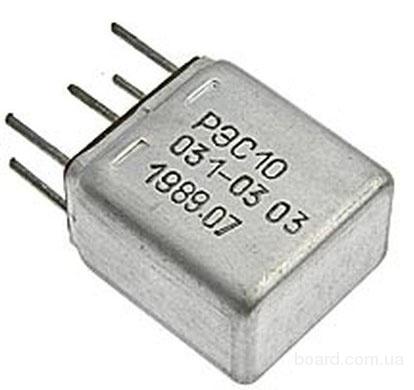

Фото Реле РЭС-10
Стоимость покупки Реле РЭС-10
| Паспорт | Ед.изм. | Цена | Год выпуска |
|---|---|---|---|
| 301, 302, 303, 304, 317, 319 | шт | 41,4 грн. | все года |
| Паспорт | Ед.изм. | Цена | Год выпуска |
|---|---|---|---|
| 031-02,03, 04, 05, 050-01 | шт | 38,2 грн. | до 12.83 г.в. |
| Паспорт | Ед. изм. | Цена | Год выпуска |
|---|---|---|---|
| 300, 305, 308 | шт | 23,5 грн. | все года |
| Паспорт | Ед.изм. | Цена | Год выпуска |
|---|---|---|---|
| 031-01, 06, 07 | шт | 22,3 грн. | до 12.83 г.в |
| Паспорт | Ед.изм. | Цена | Год выпуска |
|---|---|---|---|
| 312-315, 320 | шт | 80,6 грн. | все года |
| Паспорт | Ед. изм. | Цена | Год выпуска |
|---|---|---|---|
| 031-09, 10, 11, 12, 050-02 | шт | 76,4 грн. | до 12.89 г.в. |
| Паспорт | Ед.изм. | Цена | Год выпуска |
|---|---|---|---|
| 311, 316 | шт | 44,4 грн. | все года |
| Паспорт | Ед.изм. | Цена | Год выпуска |
|---|---|---|---|
| 031-08, 13 | шт | 41,7 грн. | до 12.89 г.в. |
Электромагнитное реле РЭС-10 с одной группой переключающих и замыкающих контактов выполняет функции коммутирующего устройства.
Предназначено для распределения напряжения в цепях постоянного или переменного тока низкой частоты. При невозможности прочесть маркировочную надпись прибор можно узнать по характерным внешним признакам:
Существует два конструктивных исполнения с завальцованным или имеющим защитные от попадания пыли и брызг свойства корпусом.
Скупка реле РЭС-10 на территории Украины
Наша компания принимает реле РЭС-10 в любом состоянии включая б/у детали, неликвиды и новые образцы. Для ознакомления с текущими ценами и информацией по организации доставки обратитесь к менеджеру по приведенному на сайте телефону.
Recreation Passport
Обнаружен неподдерживаемый браузер
Используемый в настоящее время веб-браузер не поддерживается, и некоторые функции этого сайта могут работать не так, как предполагалось.
Пожалуйста, установите современный браузер, такой как Chrome, Firefox или Edge, чтобы использовать все функции, которые может предложить Michigan.gov.
Поддерживаемые браузеры
- Google Chrome
- Сафари
- Microsoft Edge
- Фаерфокс
Паспорт отдыха
РЕЗИДЕНТЫ
НЕРЕЗИДЕНТЫ
*ИСКЛЮЧЕНИЯ
По состоянию на 1 марта 2023 года паспорт отдыха увеличился на доллар в связи с установленным законом положением о корректировке платы на основе индекса потребительских цен.
Эта структура комиссий гарантирует, что ставки идут в ногу с экономикой. Это первое повышение за три года. Читать далее.
- Транспортные средства $13 при покупке во время продления регистрации номерного знака через Государственного секретаря. Двухлетний вариант доступен за 26 долларов.
- Мотоциклы 7 9 долл. США0041 при покупке во время продления регистрации вашего номерного знака через Государственного секретаря.
- Мопед 7 долл. США при покупке в государственных парках и большинстве центров обслуживания клиентов DNR.
- Коммерческий ежедневный пропуск 20 долларов США при покупке в государственных парках (более 24 000 фунтов и/или вместимость от 16 человек).
- Для буксируемых автомобилей без прицепа требуется приобретение отдельного паспорта отдыха.
*Возможна дополнительная плата $5 (за исключением Belle Isle Park), если рекреационный паспорт не был приобретен во время продления регистрации вашего номерного знака через государственного секретаря, а вместо этого приобретен в государственном парке, зоне отдыха или центре обслуживания клиентов DNR.
Стоимость составляет 18 долларов США для транспортных средств (плата за паспорт + 5 долларов США за удобство) и 12 долларов США за мотоциклы (паспортный сбор + 5 долларов США за удобство). Плата за удобство при покупке паспорта на мопед не взимается.
Другая необходимая информация:
- Паспорт резидента для отдыха нельзя приобрести онлайн.
- Паспорт действителен в течение одного года и/или до истечения срока регистрации вашего номерного знака.
- При покупке во время продления регистрации номерного знака на вкладке номерного знака будет буква «P». При покупке в другое время вы получите наклейку, которая должна быть постоянно прикреплена к нижней части ветрового стекла со стороны пассажира.
- Государственные парки принимают дебетовые/кредитные платежи, наличные и чеки.
- Центры обслуживания клиентов DNR, за исключением Baraga, Bay City и Marquette, продают Recreation Passports наличными или чеком (без кредита/дебета).
- Конверты для самостоятельной регистрации и платные трубки доступны во многих государственных парках, местах для катания на лодках и в государственных лесных кемпингах.
Стоимость
- Годовой: $39
- Ежедневно: 11 долларов США — подходит для входа и повторного входа в любой государственный парк в течение дня.
- Буксируемый автомобиль: 8 долларов США — требуется, если транспортное средство без прицепа ездит в государственных парках (действительно в течение срока пребывания). Для буксировки транспортного средства требуется годовой пропуск для иногородних.
- Коммерческий дневной абонемент: 20– долл. США (от 24 000 фунтов и/или вместимость от 16 человек).
- Плата за удобство в размере 5 долларов США не применяется к пропускам для нерезидентов.
Срок действия годовых паспортов нерезидентов истекает 31 декабря того года, когда он был приобретен.
Наклейка с годовым паспортом должна быть постоянно прикреплена к нижней части ветрового стекла со стороны пассажира.
В рамках законодательного положения, которое гарантирует, что финансирование паспорта отдыха идет в ногу с экономикой, плата за паспорт отдыха немного увеличилась в 2023 году. Корректировка платы основана на индексе потребительских цен, как это определено федеральным бюро статистики труда.
Где купить
- MiDNRReservations.com/Store (только ежегодно со сроком обработки 2-3 недели).
- парков и зон отдыха штата Мичиган (годовые, ежедневные, буксируемые и коммерческие).
- Большинство центров обслуживания клиентов DNR (только ежегодно), кроме Бараги, Бэй-Сити и Маркетта. Только наличные и чеки. Никаких кредитных или дебетовых карт.
- Конверты для саморегистрации и платные трубы во многих государственных парках, местах для катания на лодках и государственных лесных кемпингах (годовые, ежедневные и буксируемые).
- Киоски в Государственном парке Дак-Лейк и Белл-Айл-парке (ежегодно и ежедневно).
Ежедневные паспорта отдыха, не зарегистрированные в Мичигане, доступны для посещения Государственного парка Уоррена Дюны
Покупка паспорта отдыха не требуется для следующих целей:
- Вход пешком или на велосипеде в государственные парки, тропы, исторические места, лодочные причалы и другие места, находящиеся под управлением штата.
- Школьные автобусы и автобусы общественного транспорта.
- Снегоходы (транспортным средствам, буксирующим или перевозящим снегоходы, по-прежнему требуется паспорт для въезда или парковки).
- транспортных средств, зарегистрированных в штате Мичиган, с действительным резидентом:
- Номер бывшего военнопленного.
- Знак ветерана-инвалида.
- Почетная медаль.
- Почетная медаль Конгресса США.
Требования к фотографии
Ваша фотография является важной частью вашего заявления на получение визы.
Чтобы узнать больше, ознакомьтесь с приведенной ниже информацией о том, как предоставить подходящую фотографию. Для некоторых категорий виз требуются цифровые изображения, а для других категорий – фотографии. Принятие вашего цифрового изображения или фотографии остается на усмотрение посольства или консульства США, куда вы подаете заявление.
Мы рекомендуем вам воспользоваться услугой профессионального фотографа для визы, чтобы убедиться, что ваша фотография соответствует всем требованиям.
- В цвете
- Размер головы такой, что размер головы составляет от 1 дюйма до 1 3/8 дюйма (от 22 мм до 35 мм) или от 50% до 69% общей высоты изображения от нижней части подбородка до макушки головы. Просмотрите шаблон фотокомпозиции, чтобы узнать больше о требованиях к размеру.
- Снимки сделаны в течение последних 6 месяцев, чтобы отразить ваш текущий внешний вид
- Снято на простом белом или почти белом фоне
- Снято анфас прямо лицом к камере
- С нейтральным выражением лица и открытыми глазами
- Снято в одежде, которую вы обычно носите каждый день
- На вашей фотографии не должно быть униформы, за исключением религиозной одежды, которую носят ежедневно.
- Не носите шапку или головной убор, скрывающие волосы или линию роста волос, если только вы не носите их ежедневно в религиозных целях. Ваше лицо должно быть видно полностью, а головной убор не должен отбрасывать тени на ваше лицо.
- Наушники, беспроводные устройства громкой связи или подобные предметы не допускаются на вашей фотографии.
- Больше нельзя снимать очки на фотографиях для новой визы, за исключением редких случаев, когда очки нельзя снять по медицинским показаниям; например, заявитель недавно перенес операцию на глазах, и очки необходимы для защиты глаз заявителя. В этих случаях необходимо предоставить медицинское заключение, подписанное медицинским работником/практиком здравоохранения. Если очки принимаются по медицинским показаниям:
- Оправа очков не должна закрывать глаза.
- На очках не должно быть бликов, закрывающих глаза.
- Не должно быть теней или рефракции от очков, которые закрывают глаза.
- Если вы обычно носите слуховой аппарат или подобные предметы, они могут быть надеты на вашей фотографии.
Просмотрите примеры фотографий, чтобы увидеть примеры допустимых и недопустимых фотографий. Фотографии, скопированные или отсканированные в цифровом виде с водительских прав или других официальных документов, не принимаются. Кроме того, не принимаются моментальные снимки, фотографии из журналов, фотографии из торговых автоматов или мобильных телефонов низкого качества, а также фотографии в полный рост.
Ознакомьтесь с требованиями к дополнительным фотографиям для:
- Неиммиграционных виз
- Иммиграционные визы
- Программа Diversity Visa (DV)
Дополнительная информация
- Советы по фотосъемке
- Изменение внешности
- Часто задаваемые вопросы
Заявители, использующие форму DS-160 или DS-1648
изображение как часть заполнения онлайн-заявки на получение визы. Ознакомьтесь с Требованиями к цифровым изображениям, в которых также содержатся дополнительные требования, если вы сканируете существующую фотографию.
Некоторые посольства и консульства требуют от заявителей на получение визы принести на собеседование одну (1) фотографию, соответствующую требованиям. Ознакомьтесь с инструкциями посольства или консульства, куда вы будете подавать заявление, чтобы узнать больше.
Дополнительные требования для иммиграционных виз
Заявители, использующие форму DS-260
Если вы подаете заявление на получение иммиграционной визы, используя форму DS-260, вы должны предоставить две (2) одинаковые фотографии на собеседовании для получения иммиграционной визы . Ваши фотографии должны быть:
- Отпечатано на бумаге фотографического качества
- 2 x 2 дюйма (51 x 51 мм) размером
Дополнительные требования к программе Diversity Visa (DV)
Участники программы Diversity Visa
Если вы участвуете в программе Diversity Visa (DV) онлайн, вы должны загрузить свое цифровое изображение как часть заявки. Ваше цифровое изображение должно быть:
- В формате файла JPEG (. jpg)
- Равно или меньше 240 КБ (килобайт) в файле размером
- В квадратном соотношении сторон (высота должна равняться ширине)
- 600×600 пикселей в размере
jpg)Хотите отсканировать существующую фотографию? В дополнение к требованиям к цифровому изображению ваша существующая фотография должна быть:
- 2 x 2 дюйма (51 x 51 мм)
- Отсканировано с разрешением 300 пикселей на дюйм (12 пикселей на миллиметр)
Участники программы Diversity Visa
Каждый заявитель на получение DV должен принести на собеседование две (2) одинаковые фотографии. Ваши фотографии должны быть:
- Отпечатано на бумаге фотографического качества
- 2 x 2 дюйма (51 x 51 мм) размером
Хотите сделать фото сами?
Несмотря на то, что мы рекомендуем вам воспользоваться услугой профессионального фотографирования для визы, чтобы убедиться, что ваша фотография соответствует всем требованиям, вы можете сделать фотографию самостоятельно.
Фотографии не должны быть обработаны цифровым способом или изменены, чтобы каким-либо образом изменить ваш внешний вид. Пожалуйста, ознакомьтесь со следующими техническими требованиями и справочными материалами, чтобы получить рекомендации по созданию собственной фотографии.
- Шаблон фотокомпозиции
- Требования к цифровым изображениям
Воспользуйтесь бесплатным фотоинструментом Государственного департамента, чтобы:
|
Обратите внимание: этот инструмент предназначен только для обрезки фотографий.
Сотрудник Государственного департамента примет окончательное решение о том, подходит ли ваша фотография для визы для вашего заявления.
Фотосъемка вашего ребенка или малыша младшего возраста
При фотографировании вашего ребенка или ребенка младшего возраста на фотографии не должно быть других людей, и ваш ребенок должен смотреть в камеру с открытыми глазами.
Совет 1: | Положите ребенка на спину на простую белую или почти белую простыню. Это обеспечит поддержку головы вашего ребенка и обеспечит простой фон для фотографии. Убедитесь, что на лице вашего ребенка нет теней, особенно если вы делаете снимок сверху, когда ребенок лежит. |
Совет 2: | Накройте автокресло простой белой или почти белой тканью и сфотографируйте ребенка в автокресле. Это также обеспечит поддержку головы вашего ребенка |
Изменение внешности
Если ваши фото или цифровое изображение не отражают вашу текущую внешность, даже если они не старше 6 месяцев, посольство или консульство США потребует от вас предоставить новую фотографию вместе с вашим приложение.
