Что такое ретранслятор связи и как он работает

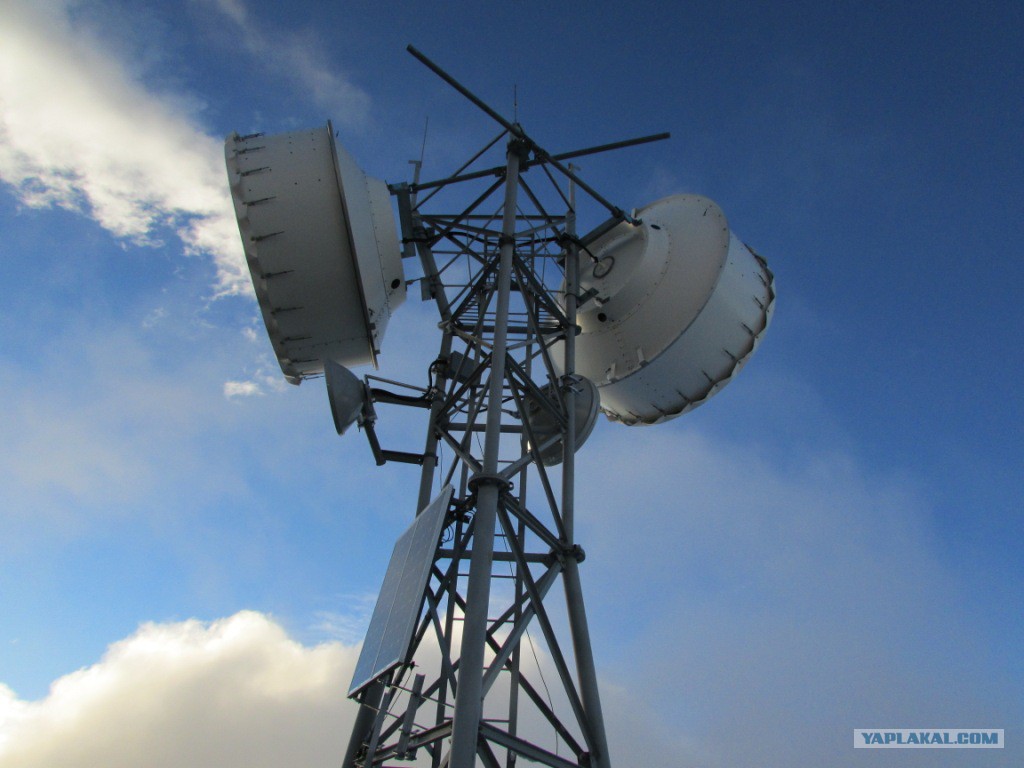

Ретранслятор связи — это устройство, которое принимает сигнал, усиливает его и передает дальше. Основная задача ретранслятора — увеличить дальность передачи сигнала и обеспечить связь там, где прямой сигнал недоступен или слишком слаб.
Принцип работы ретранслятора заключается в следующем:
- Ретранслятор принимает входящий сигнал на определенной частоте
- Усиливает принятый сигнал
- Преобразует сигнал на другую частоту (в большинстве случаев)
- Передает усиленный сигнал дальше
Таким образом, ретранслятор выступает в роли «посредника» между передающей и принимающей станциями, обеспечивая надежную связь на большом расстоянии или в сложных условиях прохождения сигнала.
Основные виды ретрансляторов связи
В зависимости от назначения и принципа работы выделяют следующие основные виды ретрансляторов:
1. Активные ретрансляторы
Активные ретрансляторы принимают сигнал, усиливают его и передают дальше. Они используют внешний источник питания для работы усилителя. Активные ретрансляторы обеспечивают наибольшее усиление сигнала.
2. Пассивные ретрансляторы
Пассивные ретрансляторы не требуют внешнего питания. Они просто отражают или переизлучают принятый сигнал без усиления. Применяются для небольшого увеличения зоны покрытия.
3. Регенеративные ретрансляторы
Регенеративные ретрансляторы полностью демодулируют принятый сигнал, обрабатывают его и затем заново модулируют для передачи. Это позволяет улучшить качество сигнала.
4. Конвертирующие ретрансляторы
Конвертирующие ретрансляторы изменяют частоту принятого сигнала перед ретрансляцией. Это помогает избежать взаимных помех между входящим и исходящим сигналами.
Где применяются ретрансляторы связи
Ретрансляторы широко используются в различных системах связи:
- Сотовая связь — для расширения зоны покрытия базовых станций
- Спутниковая связь — для ретрансляции сигналов между наземными станциями
- Радиосвязь — для увеличения дальности радиосвязи
- Телевидение — для ретрансляции ТВ сигнала в труднодоступные районы
- Wi-Fi сети — для расширения зоны действия беспроводной сети
- Системы GPS/ГЛОНАСС — для улучшения приема сигналов спутниковой навигации
Ретрансляторы позволяют обеспечить надежную связь там, где это было бы невозможно без их использования.
Преимущества использования ретрансляторов связи
Применение ретрансляторов дает ряд важных преимуществ:
- Значительное увеличение дальности связи
- Улучшение качества сигнала в зонах со сложным рельефом
- Обеспечение связи в местах с плохим прохождением прямого сигнала
- Расширение зоны покрытия сетей связи
- Возможность организации связи между удаленными объектами
- Снижение мощности передатчиков конечных устройств
Благодаря этим преимуществам ретрансляторы стали неотъемлемой частью современных систем связи и передачи данных.
Особенности работы ретрансляторов сотовой связи
Ретрансляторы сотовой связи имеют ряд особенностей:
- Работают в стандартных диапазонах частот сотовой связи (900/1800/2100 МГц)
- Усиливают как входящий, так и исходящий сигнал
- Обеспечивают двунаправленное усиление для голосовой связи и передачи данных
- Имеют систему автоматической регулировки усиления
- Совместимы с разными стандартами связи (GSM, 3G, 4G LTE)
Ретрансляторы позволяют значительно улучшить качество сотовой связи внутри зданий, в подвалах, тоннелях и других местах с плохим приемом сигнала базовых станций.
Как выбрать ретранслятор связи
При выборе ретранслятора следует учитывать несколько ключевых параметров:- Поддерживаемый стандарт связи (GSM, 3G, 4G и т.д.)
- Рабочий диапазон частот
- Коэффициент усиления сигнала
- Выходная мощность
- Площадь покрытия
- Наличие автоматической регулировки усиления
- Возможность работы с несколькими операторами связи
Важно правильно рассчитать необходимую мощность и зону покрытия ретранслятора для конкретного помещения или территории. Для сложных объектов может потребоваться установка нескольких ретрансляторов или распределенной антенной системы.
Перспективы развития технологии ретрансляторов
Технология ретрансляторов продолжает активно развиваться. Основные направления развития включают:
- Увеличение пропускной способности для работы с сетями 5G
- Миниатюризация устройств
- Снижение энергопотребления
- Улучшение систем автоматической настройки и оптимизации
- Интеграция с системами умного дома и Интернета вещей
- Расширение использования в спутниковых системах связи
Ретрансляторы будут играть важную роль в развертывании сетей нового поколения и обеспечении глобального покрытия связью труднодоступных регионов.
Заключение
Ретрансляторы связи являются важнейшим элементом современных телекоммуникационных систем. Они позволяют значительно расширить зону покрытия сетей связи, улучшить качество сигнала и обеспечить надежную связь в сложных условиях. Благодаря постоянному совершенствованию технологий, ретрансляторы становятся все более эффективными и универсальными устройствами.
Широкое применение ретрансляторов в различных сферах — от мобильной связи до спутниковых систем — свидетельствует об их ключевой роли в развитии глобальных коммуникаций. В будущем значение ретрансляторов будет только возрастать по мере развития сетей 5G и повышения требований к качеству и доступности связи.
Ретранслятор — это… Что такое Ретранслятор (значение, термин, определение) — ПожВики Портала про Пожарную безопасность
Мы используем cookie (файлы с данными о прошлых посещениях сайта) для персонализации и удобства пользователей. Так как мы серьезно относимся к защите персональных данных пожалуйста ознакомьтесь с условиями и правилами их обработки. Вы можете запретить сохранение cookie в настройках своего браузера.
Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов
Сервис RiskCalculator предназначен для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утвержденной приказом МЧС от 30.06.09 № 382 (с изм.)
Сервис RiskCalculator — расчет пожарного риска для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании.
«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.
Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам
Описание сервиса
Описание сервиса
Описание сервиса
Описание сервиса
Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов
Для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности»
Для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании.
«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.
Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам
Выбор системы противопожарной защиты (автоматической установки пожарной сигнализации АУПС, автоматической установки пожаротушения АУПТ) для зданий
Выбор системы противопожарной защиты (системы пожарной сигнализации СПС, автоматической установки пожаротушения АУП) для сооружений
Определение требуемого типа системы оповещения и управления эвакуацией
Выбор системы противопожарной защиты (СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ (СПС), АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ (АУП)) для оборудования
Определение необходимого уровня звука системы оповещения и управления эвакуацией людей при пожаре
Репитер сотовой связи, ретранслятор — что это такое.
Автор: Климовицкий А. Г. (кандидат технических наук, автор патентов RU2250533C1, RU2258274C1)
Обновлена 13.
01.2022

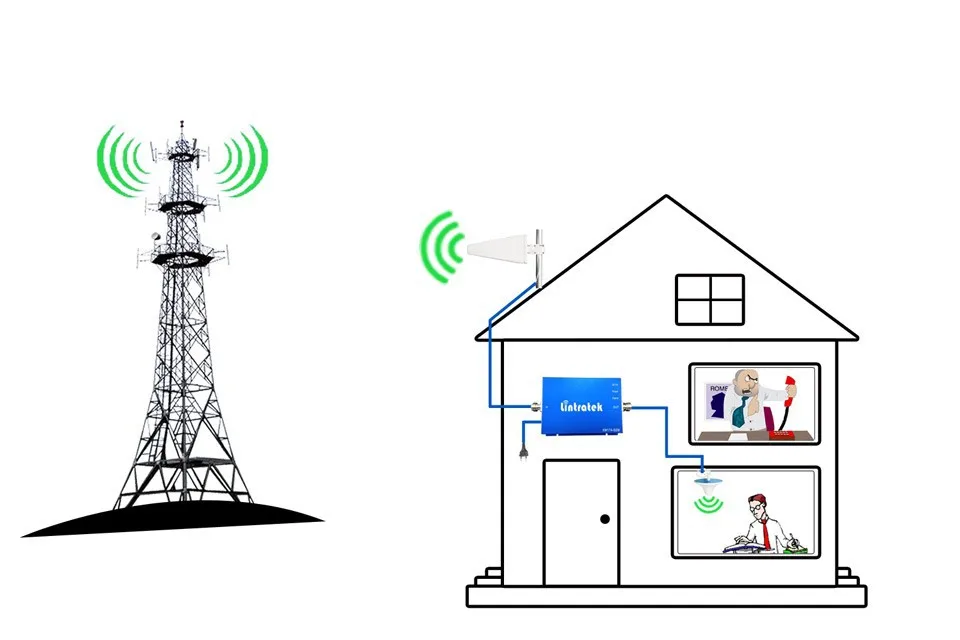

Репитер — это усилитель сотовой связи, который предназначен для усиления сигнала и мобильного интернета любого сотового оператора: Мегафон, МТС, Билайн, Теле2.
Репитеры обладают рядом характеристик, о которых следует знать при выборе. Прежде всего — это диапазон частот работы, коэффициент усиления и максимальная выходная мощность.
Здесь вы можете купить репитер сотовой связи с возможностью подбора по параметрам: назначение, усиление, степень защиты.
| Содержание | |||
|
1. Частота 2. Коэффициент усиления 3. Выходная мощность 4. Сертификация 5. Влияние на здоровье 6. Заключение 7. Определения терминов |
Частота
В настоящее время мобильные операторы на территории РФ использует 5 диапазонов частот, называемых Band:
Band 1 — 2100 МГц (стандарт 3G)
Bend 3 — 1800 МГц (2G, LTE)
Band 7, 38 — 2600 МГц (стандарт 4G, LTE, LTE TTD)
Band 8 — 900 МГц (стандарт GSM 2G, 3G)
Band 20 — 800 МГц (LTE)
В Band 38 используются те же частоты, что и Band 7, но совершенно иная организация передачи данных — TDD (Time Division Duplex).
Для каждого частотного диапазона есть свой минимальный уровень мощности при котором будет сохраняться связь.
Примерные значения приведены ниже:
900 МГц (GSM 900) — 88дБм*
1800 МГц — 93дБм
2100 МГц — 98дБм
2600 МГц — 102дБм
GSM репитер может усилить сотовый сигнал в одном, двух и более диапазонах, но тогда стоимость возрастает прямо пропорционально количеству усиливаемых диапазонов.
Поэтому планирование системы следует начать с определения частот, которые стоит усиливать. Для обеспечения качественной связи совершенно не обязательно усиливать все частоты. У всех абонентских устройств есть определенные приоритеты и достаточно усилить только те частоты, которые необходимы в конкретном случае.
Рассмотрим подробнее. Все современные сотовые телефоны ориентированы на работу в сетях интернет, поэтому и предпочтения в выборе частот у них соответствующие: 4G(LTE) -> 3G -> 2G.
На практике можно представить следующую картину приоритетов:
LTE (4G)
- 2600 МГц
- 1800 МГц
- 800 МГц
3G
- 2100 МГц
- 900 МГц
2G
- 1800 МГц
- 900 МГц
LTE (4G) в РФ пока не используется для передачи голосовой связи, но подключение мобильных устройств к вышке оператора в первую очередь происходит в этой сети, не зависимо от частоты. Согласование параметров входящего или исходящего звонка тоже происходит в сети 4G, а для разговора телефон переключается уже на другую доступную сотовую сеть 3G или 2G, выбор которой определяется базовой станцией. Если ошибиться в выборе усилителя, результат может не соответствовать ожиданиям.
Рекомендуем обратить внимание на репитеры 4G в нашем магазине.
Рассмотрим на примерах:
Пример 1. В доме, около окон на мобильном телефоне появляется 1 деление сигнала 3G, связи при этом нет. Установили систему усиления на голосовой связи 900 мГц, сигнал не появился или постоянно прерывается. Происходит это потому, что смартфон в приоритете подключается к слабому 3G и только если сигнал пропадает совсем переключается на диапазон 900 мГц. В момент переключения частоты, как правило, прерывается и текущее подключение, а значит следует усиливать сигнал 3G (2100).
Пример 2. В офисе установили комплект усиления с репитером 3G (2100). Связь работает удовлетворительно, но часто появляются СМС с текстом «Вам звонили…». Скорее всего в помещении присутствует слабый сигнал 4G, связь устанавливается в этом режиме и только после согласования с вышкой сотового оператора переключается на сигнал 3G. В данном случае возможно стоит добавить в систему усиления диапазон GSM 1800, если в этих частотах присутствует сигнал 4G.
Как мы видим, из представленных примерах, смартфоны всегда стремятся подключиться к более высокоскоростной сети, не зависимо от мощности сигнала, пока будет различать его в фоновых радиошумах.
Выбирая усилитель, надо учитывать эту особенность современной сотовой связи и усиливать нужные частоты.
В описанных выше примерах не учитывалось и то, что разные операторы сотовой связи в одном и том же месте могут работать в разных диапазонах. Тогда подбор репитера невозможен без серьёзной аппаратной радиоразведки территории и лучше доверить этот выбор грамотному специалисту.
Усилим сотовый сигнал и 4G без предоплаты
Телефон*
загородный домквартираофиспромышленный объектдругое
Коэффициент усиления
Любой репитер GSM, 3G или 4G усиливает слабый сигнал и этот параметр отличается в зависимости от модели. Исходя из параметров базовой станции, подбирается усилитель сотового сигнала, коэффициент усиления которого будет достаточным, для решения поставленной задачи. В практике встречаются случаи, когда уровень входящего сигнала оказывается слишком высоким и репитер перегружался, не имея возможности в полной мере реализовать свой потенциал усиления.
В таком случае у большинства усилителей есть регулировка параметров усиления, ручная и/или автоматическая.
Выходящая мощность
Для покрытия связью больших площадей требуется больше мощности сигнала, чем для решения типовых задач и становится актуальным такой параметр, как максимальная выходная мощность репитера. Независимо от того, какой изначально сигнал попал в усилитель сигнала, он не может выдать мощность больше, чем позволяют его электронные выходные цепи. Так, если на мощный усилитель с параметрами 65 дБ* / 17 дБм, подать сигнал -35 дБм, получить на выходе 30 дБм не удастся, так как выходные транзисторы просто не способны выдать такой уровень сигнала, и автоматика отрегулирует усиление до нужного уровня, чтобы не превышать допустимые 17 дБм. Если для обеспечения связью требуется больше мощности, следует подбирать более мощный GSM ретранслятор или добавить в систему подходящий линейный усилитель.
Регистрация. Сертификация.
Cогласно Российскому законодательству, маломощные передающие устройства, мощность которых не превышает силу излучения абонентских устройств — разрешены к использованию без регистрации, если эти устройства не влияют на работу базовой вышки.
Выбирая репитеры для системы усиления сотовой связи следует руководствоваться не только техническими характеристиками и ценой, но также и возможными последствиями его использования. Неверно установленный усилитель или ненастроенная система может сильно мешать работе базовым станциям операторов, что в итоге может привлечь внимание Роскомнадзора.
В случае, если устройство сертифицировано на территории РФ, имеет сертификат в системе сертификации в области связи, Вас просто попросят его выключить и в дальнейшем, придётся воспользоваться услугами специалиста, который выяснит причину помех и настроит систему. Если же устройство не имеет сертификата, Ваши действия будут расценены как злонамеренные, с соответствующими последствиями — изъятие оборудования, штраф и т.д.
Влияние системы усиления сотовой связи на здоровье
Согласно санитарным нормам и правилам РФ, напряженность электромагнитного поля СВЧ диапазона (0.3-300 ГГц) не должна превышать 0,1 Вт/м2.
Мощность излучения антенн системы усиления сотовой связи обычно не превышает 30 мВт, что заметно ниже допустимого предела, но достаточно для уверенного приёма сигнала абонентскими устройствами.
Для сравнения, мощность излучения привычного нам WiFi роутера от 100 до 200 мВт. Гораздо большей опасности мы подвергаем себя оставаясь рядом с сотовым телефоном в зоне слабого приёма сигнала, ведь в режиме поиска сети телефон может излучать до 2 Вт, что более чем в 60 раз больше излучения антенны репитера. Немаловажно и то, что для подобного излучения телефону требуется энергия и в таком режиме он опустошает свой аккумулятор за считанные часы.
Усилим сотовый сигнал и 4G без предоплаты
Телефон*
загородный домквартираофиспромышленный объектдругое
Заключение
Теперь, зная нужную нам частоту, уровень сигнала и характеристики оборудования мы можем рассчитать нужную мощность системы усиления и подобрать подходящий репитер VEGATEL или выбрать комплект VEGATEL в нашем каталоге.
Допустим, в предполагаемом месте установки внешней антенны, программа на смартфоне показала уровень сигнала -73 дБм. Направленная антенна Яги добавит нам 12-14 дБ. Репитер усилит сигнал на 60-80 дБ и внутренняя антенна прибавит ещё 2-5 дБ. Итого на выходе с внутренней антенны мы получим 1-25 дБм. В зависимости от частоты сигнала, для обеспечения качественной связью небольшого дачного дома достаточно выходной мощности 4-7 дБм.
Определение параметров
| дБ (dB) | Децибел. Выражает отношение двух значений энергетической величины десятичным логарифмом этого отношения. Используется для обозначения коэффициента усиления. |
| дБм (dBm) | Децибел/милливатт. Единица измерения мощности, отсчитываемая относительно 1 мВт. |
| дБи (dBi) | Сравнительная величина выражающая коэффициент усиления антенны в сравнение с некоторой абстрактной антенной, диаграмма направленности которой представляет собой сферу, коэффициент усиления составляет 1 и КПД=100%. |
Советы по эксплуатации повторителя
| Общество радиолюбителей Марин
Полезные советы по работе с ретрансляторами … (не считая 10-метрового FM) от Ed Karl K0KL
A. В отличие от работы на ВЧ, вызывать «CQ» необязательно и это плохая процедура. Многие операторы привыкли «подходить» к УКВ и не осознавали, что у нас открытая цепь для всех, кто обычно слушает репитер. В динамике нет шипения, как на ВЧ (функция шумоподавления прекрасно об этом позаботится), поэтому многие радиостанции остаются на частоте.
B. Просто объявите свои позывные. Любой, кто слушает, кто хочет поговорить, ответит.
C. НЕ ИСПОЛЬЗУЙТЕ фразу «… мониторинг KX6XXX». Мониторить подразумевает функцию оператора контроля, если вас слушают, или вас слушают, кто-то ответит.
D. Все ретрансляторы имеют так называемый «гудок вежливости». Обычно это занимает несколько секунд после того, как вы отпустили переключатель микрофона. Цель состоит в том, чтобы вызвать вежливость или оставить место, где кто-то может присоединиться к разговору.
Всегда не забывайте оставлять место для того, чтобы кто-то мог присоединиться. Несоблюдение вежливого тона приведет к отключению ретранслятора до тех пор, пока вы не прекратите передачу. Затем вы получаете «награду стального шара» за тайм-аут, люди будут показывать на вас пальцем и посылать недобрые записки.
E. Слово «перерыв» используется только в экстренных случаях. Его следует признать общепризнанным и немедленно передать ретранслятор станции, делающей запрос. На ВЧ работает иначе. На ретрансляторах этот запрос нельзя игнорировать.
F. Руководствуйтесь здравым смыслом. Когда погода действительно ненастная, будьте внимательны к необходимости экстренной связи. Никаких официальных упражнений не требуется, просто распознайте, что другая станция может оказаться в пробке и ей нужна помощь. Оставляйте дополнительное пространство между короткими комментариями. Не вступайте в затяжные контакты в такое время.
G. Сигналы «Q» совершенно не подходят для работы в диапазоне FM или на ретрансляторе.
Сигналы «Q» — это форма сокращения, используемая в CW-сообщении или контакте. Легче сказать QTH, чем «мое местонахождение…». QSL подтверждает получение части трафика или информации. Это не другой способ сказать; «Хорошо, Роджер, я понял, попался или даже получил». Это может быть нормально для других сервисов или даже звучать гладко, как вы думаете, но НЕ для ретрансляторов, из-за чего вы звучите так, как будто вы с другой планеты. Почему ты никогда не слушаешь QTR? (Который час?) Легче просто спросить.
Шумоподавитель: Как правило, FM-радиоприемники имеют регулятор шумоподавления. Шум у вас тут не «хлюпает». Шумоподавитель подавляет шум или фон при отсутствии сигнала. Присутствие сигнала отключает канал, шумоподавитель открывается, и вы можете слышать станцию. Как правило, установите шумоподавитель примерно на 10 градусов выше того, где он заглушает радио.
Система MARS имеет несколько входов. Проверьте руководство и найдите, где входы физически расположены в округе. Выберите вход, который лучше всего подходит для вашего местоположения.
Все эти входы используют одну и ту же частоту, а PL или субзвуковой тон заставляет входы открываться и подавать сигнал на выход ретранслятора. Узнайте больше о системе у диспетчера или члена клуба. Он был хорошо спроектирован, хорошо покрывает округ и может многое сделать. Просто убедитесь, что вы понимаете, как использовать его наиболее эффективно.
У нас есть «автоматическая исправление» или использование телефона через ретранслятор. Это бесплатно для участников MARS, которым просто нужен пароль для активации функции. Он также работает в районах, где сотовые телефоны не имеют покрытия или имеют неравномерное покрытие, что является удобным инструментом. Но если вы не знаете, как им пользоваться или не знаете пароль, в экстренной ситуации от него мало пользы.
И, наконец, давайте поможем новичкам найти дорогу. Не кричите на их невежество в отношении того, как устроена жизнь или как они действуют. Поощряйте их и приглашайте на встречи, давайте мягкие советы; тогда мы все будем наслаждаться их дружбой.
Обновлено 08 августа 2020 г. KG6VMT
