Автономное освещение в гараже - 3 рабочих способа. Какой лучше и дешевле. Аккумуляторное освещение на 12В.

гаражное освещение без электричестваГараж для многих мужчин является не только помещением для крытой стоянки машины, но и полноценным рабочим местом.

Автолюбители ежедневно проводят в нем многие часы своей жизни, причем не только для ремонтных работ. Окна в таких местах не предусмотрены, поэтому полноценное освещение здесь выходит на первый план.

Однако в этом и кроется главная проблема. Подключить свой гараж к электросетям для большинства представляется неразрешимой проблемой.

Возникает либо масса препонов с документами, либо элементарно поблизости этих самых электросетей попросту нет. Но не стоит расстраиваться, ведь существует несколько простых способов осветить свою гаражную постройку, даже не имея под боком линий электропередач.аккумуляторное освещение гаража

Содержание

Выбор светильников

светодиодной освещение в гараже от аккумулятора

В первую очередь следует определиться со следующими моментами:

  • какие светильники будут применяться
  • какие лампочки будут в этих светильниках
  • какой интенсивности освещение вам необходимо

китайский отопитель для гаража вебасто как подключить и собратьВо-первых, светильники должны быть экономными. Ведь у вас не будет рядом ЛЭП от которой можно спокойно взять несколько киловатт. Поэтому лучшим вариантом будут маломощные светодиодные модели или лампочки напряжением 12 вольт.лампочки 12в для аккумуляторного освещения в гараже

Даже при таком напряжении питания, они вполне способны выдавать полноценный световой поток ничем не хуже ламп накаливания 220В. Освещение от них будет яркое и равномерное.

При этом, расход энергии от автономного источника питания сведется к минимуму. Запитать их можно от аккумуляторов минимальной мощности. Не обязательно от автомобильных, подойдут даже б/ушные компьютерные ИБП.52

Лампочки разной мощности под обычный патрон Е27 на 12В можно заказать у китайцев отсюда.

Еще в качестве подсветки можно применить светодиодную ленту. Если ее наклеить по периметру помещения, или лентами по несколько полос в центре, то получится общее равномерное освещение.освещение светодиодными лентами

Также кусочки такой ленты можно вклеить в старый прожектор, взяв из под него только корпус. Благодаря отражателю, освещение будет более чем ярким, а потребление минимальным.прожектор с лед лентами на 12в

Короткими отрезками ленты удобно организовывать локальную подсветку рабочего места или смотровой ямы.освещение смотровой ямы автономным освещением лед ленты

Только не забывайте про влажность. Из-за нее, для ям нужно покупать не простую ленту с защитой IP20, а модели с повышенным классом влагозащиты.111_5630

То же самое относится и к погребу. Вообще использование в таких местах освещения U=12В является единственно правильным решением. Если это будет не лента, а светильник, то его тоже нужно выбирать с влагозащитой.волшебный ящик для авто Подробнее

Когда вы определились с источниками света, далее требуется сделать выбор, от чего же они будут получать питание.

Сразу оговоримся, что не будем всерьез рассматривать такие экзотичные виды как солнечные панели, ветрогенераторы или филиппинский фонарь.

Солнечная панель и ветрогенератор

монтаж солнечной панели для гаражаХотя панели и ветряки уже и не являются особой редкостью в наших магазинах, но мало кто рискнет монтировать солнечную батарею на крыше гаража вдали от своего дома.

Фактор воровства и вандализма здесь никак нельзя игнорировать. Тем более, подобные источники имеют кучу недостатков:

  • высокая стоимость
  • сложность в подключении. Скорее всего, придется приглашать специалиста.схема подключения гаража от солнечной батареи
  • покупка дополнительного оборудования – накопительные аккумуляторы2
  • прямая зависимость от погодных условий

Освещение от филиппинского фонаря

филиппинский фонарь в гаражеФилиппинский фонарь для наших широт, это вообще редкая экзотика, мало кому знакомая. Достоинство у него одно – абсолютная бесплатность.

Название фонарика пошло из тех мест, где его собственно и изобрели. Кстати там подобным освещением занимается целая волонтерская организация, с весьма говорящим названием – ”Литр света”.

Основано все на преломлении естественного освещения от солнца. Делается такой фонарик из пластиковой бутылки, наполненной водой.филлипинский фонарь что это такое и когда используется

Порядок изготовления следующий:

  • бутылка тщательно отмывается до блеска, все этикетки удаляются
  • сверху одевается экран прямоугольной формы из нержавейки
  • вода в бутылке разбавляется хлоркой или отбеливателем. Эти компоненты нужны, чтобы жидкость не зацветала и не приходилось ее часто менять.
  • бутылку нужно наполнить водой на 3см выше самого экрана
  • в крыше просверливается отверстие, куда и закрепляется такой светильник

Чтобы не было протечек, все стыки герметизируются силиконом.герметизация силиконом стыков при установке филиппинского фонаря

Один такой фонарик сопоставим по мощности освещения с 50 ваттной лампочкой накаливания и покрывает площадь до 10м2.

Дабы поднять уровень освещенности, придется смонтировать на крыше несколько таких девайсов.выбрось батарейку и ничего не будет

Однако нужно быть объективным, такой способ освещения больше применим для какого-нибудь сарая с хламом, нежели гаража, где хранится машина стоимостью несколько тысяч долларов. Никто в здравом уме не будет дырявить свою крышу ради бутылки с водой.

Поэтому далее остановимся на более практичных способах освещения.

Электроснабжение от генератора

Один из распространенных случаев гаражного освещения – покупка бензо или дизельгенератора. Здесь можно обойтись моделями самых минимальных мощностей до 1кВт.генератор для электроснабжения гаража

Кроме того, при крайней необходимости, от такой электростанции с легкостью подключаются все электроинструменты в гараже – болгарка, дрель, маленький наждак и т.п.

Однако минусов здесь не избежать:

  • выхлопные газы
  • постоянный шум и тарахтение
  • проблемы с запуском в зимнее время
  • жалобы соседей, которым все это будет доставлять неудобство

Аккумуляторное освещение

Отсеяв оригинальные и малоприменимые варианты, обратимся к наиболее востребованному источнику питания для освещения в гараже. Таковым, по прежнему остается автомобильный аккумулятор на 12В. Емкость подойдет самая обычная – 55Ач.автомобильный аккумулятор для автономного освещения в гараже

Для светодиодных лампочек или лед ленты, одного заряда при щадящем режиме может хватать более чем на 10 часов непрерывной работы и даже больше.таблица продолжительности работы автономного освещения от аккумулятора

Естественно это должна быть отдельная батарея, а не та, которая используется в вашем авто. После падения напряжения, аккумулятор придется нести домой на подзарядку.

При использовании аккумуляторов всегда следите за напряжением разряда.

Большинство батарей после просадки менее 10-10,5В уже трудно восстановимы для полноценной работы.до скольки вольт можно разряжать аккумулятор

Поэтому для контроля всегда ставьте параллельно в цепь питания миниатюрный цифровой вольтметр.

Заказать такой можно здесь.

Также можно воспользоваться и клеммами со встроенным цифровым измерителем напряжения.KlemyVoltm

Естественно все освещение, хоть оно и на 12В, нужно будет подключать через аппараты защиты – автоматические выключатели 5-10А.

Наиболее эффективно такая подсветка организуется на основе светодиодных лент.111_5050

Вот хорошее видео о том, как мужчина собрал почти полноценное освещение в своем загородном доме с помощью светодиодной ленты и АКБ, и пользовался им несколько месяцев.

Некоторые собирают подобные схемы на основе аккумулятора и инвертора. Но зачем тратить изначальную энергию еще и на работу преобразователя?освещение в гараже аккумулятором и инвертором

Когда у вас уже есть лампочки или Led лента на 12В, то гораздо проще и дешевле сразу их и подключать от этого напряжения.

Если вам нужно подсветить не весь гараж, а только отдельные зоны, то с этим могут справиться обычные литий-ионные батарейки. Даже аккумулятор покупать не придется.

Как собрать такую конструкцию и на какое время хватит этой подсветки можно узнать из статьи ниже.111_otbatar

У кого нет желания аккуратно делать схему, укладывать провода, могут вообще все гаражное освещение собрать буквально “на коленке”.

Берете б/у аккумулятор от ИБП. На толстой картонке монтируете минивольтметр и кнопку вкл/выкл.как быстро собрать автономное освещение в гараже или погребе

После чего подключаете от этой конструкции светодиодные полоски – дневные ходовые огни. Такая конструкция особенно оправдана в погребах и небольших помещениях.светодиодные ходовые огни для освещения гаража

Использовать нужно именно ходовые огни, потому что они изначально водонепроницаемы. Все контакты и места соединения желательно заизолировать.

Вот видео, как собрать такое освещение за несколько минут.

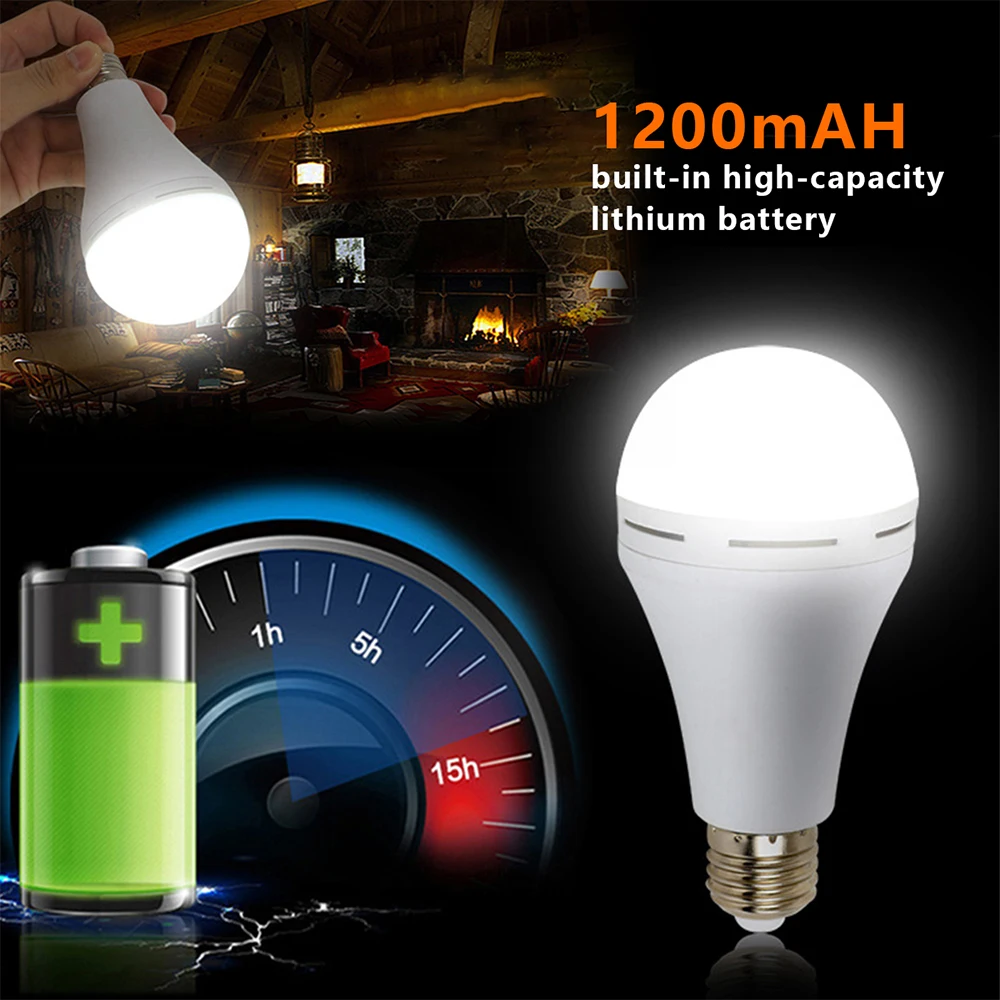

Лампочка со встроенным аккумулятором

Ну а самым простым вариантом, будет использование светодиодных лампочек со встроенным аккумулятором.лампочка со встроенным аккумулятором

Развешиваете патроны в местах, где вам нужно получить больше света. Вкручиваете в них лампы и все.

Никаких проводов, контроля уровня напряжения, аппаратов защиты и т.д. Одна такая лампочка может проработать до 12 часов. Выдаваемый световой поток до 500Лм.лампочка со встроенным аккумулятором

После чего, выкручиваете ее и везете домой. Там, опять вкрутив в патрон, находящийся под напряжением 220В подзаряжаете.

Стоимость такого освещения будет самой экономной.

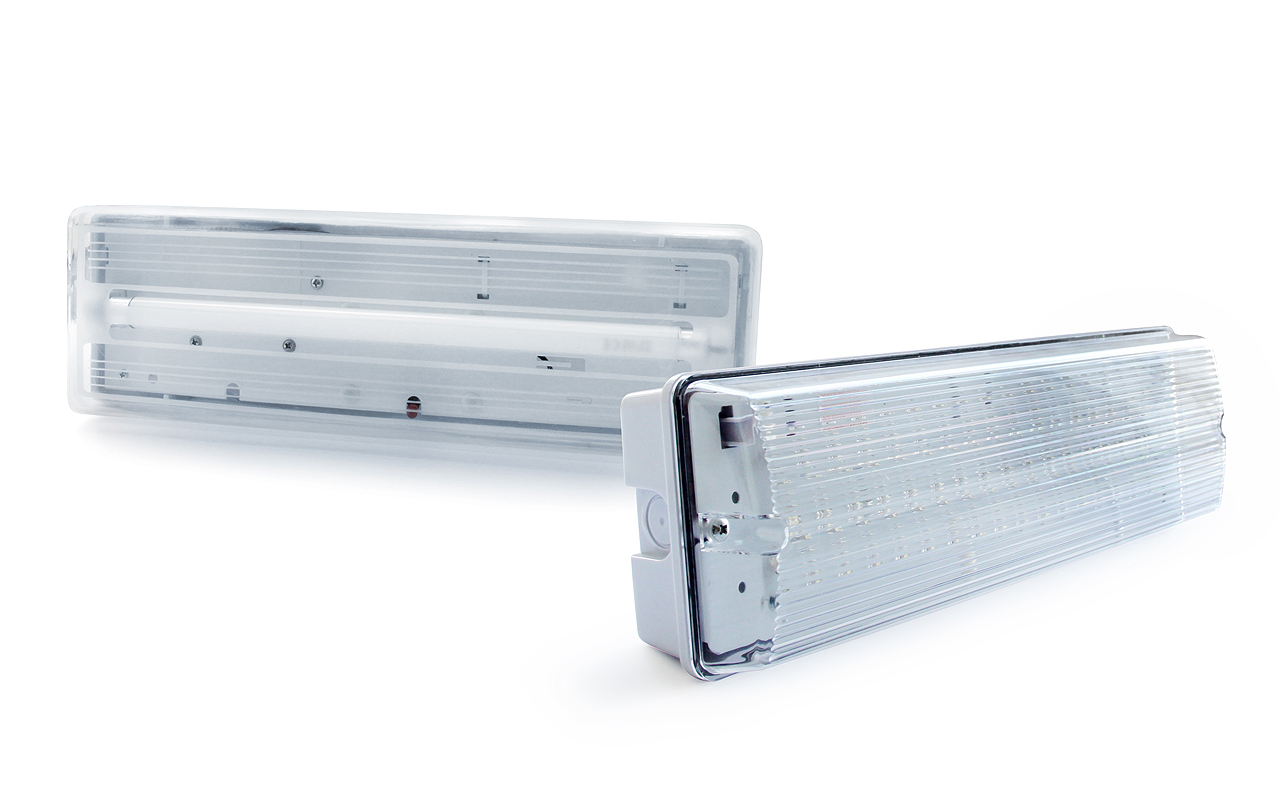

Аварийный светильник с аккумулятором светодиодный: описание

Светодиодный аварийный светильник с аккумулятором незаменим при проблемах с напряжением электрической сети. Источник аварийного питания обеспечит автономное освещение, которое дает возможность людям продолжить или окончить работу при отсутствии напряжения, при необходимости безопасно покинуть помещение. А в случае чрезвычайной ситуации (пожары, взрывы, аварии) позволит вовремя эвакуироваться. Продолжительность работы светодиодной лампы с аккумулятором длится несколько часов. По нормам безопасности такие светильники обязаны быть в общественных и производственных помещениях.

01

Перебои электроэнергии в больнице, в тоннеле, на заводе, приводят не только к экономическому ущербу, но создают опасность для человеческой жизни. Поэтому такие объекты обязательно оборудуются аварийным источником питания.

Виды аварийных светодиодных светильников

  • Эвакуационные. Устанавливается такое освещения в местах, где располагаются указатели (выход, exit) и по пути плана эвакуации (лестничные пролеты, выходы, пересечения коридоров). Специальный светильник аварийного освещения  «Выход» предназначен для указания эвакуационного выхода из объекта.02-1
  • Резервные. Светильники включаются автоматично для того, чтобы процесс не прерывался. Особенно актуально для производства, больниц, на пультах управления транспортом, энергосистемой и других пунктах, где отсутствие света представляет опасность для жизни.
  • Зоны повышенной опасности. Освещение осуществляется взрывозащищенными светильниками, применяются в условиях, в которых потеря света может привести к гибели или травмированию людей: предприятиях добычи нефти, газа, атомной промышленности и автозаправочных станциях. Взрывозащищенный светильник с блоком аварийного питания устойчивый к пыли и влаге. Корпус устройства герметичный, ударопрочный. Покрытие анодированное (оксидная пленка) надежно защищает от химических веществ и коррозии. Рабочая температура от -50 до +50С. 03

Как выбрать аварийный светильник

Чтобы определиться с выбором подходящей модели, следует учитывать следующие характеристики:

  • Мощность аварийного аккумулятора. Все светильники, включая эвакуационные модели маркировки «Выход» обязаны обладать нужной мощностью для предоставления освещения на определенном участке. Чтобы осуществить эту задачу, аккумулятор должен отличаться достаточной емкостью. Иначе светильник будет недостаточно функциональный и проработает недолго. Мощность аварийной лампы освещения варьирует от 1, 4 до 18 Ватт. Средняя емкость бап равняется 1300 mAh–3000 mAh. Мощность светодиодных светильников ниже, чем других видов источников освещения, но сам свет намного ярче.
  • Срок эксплуатации батареи аккумулятора. Чем дольше используется прибор, тем меньше емкость заряда. Время службы аккумуляторной батареи 4–12 лет (32040–100000 часов) при непрерывном функционировании (около 300 циклов зарядки/разрядки). 05
  • Продолжительность автономной работы. Минимальная длительность 1,5–2 часа. Время зависит от емкости аккумулятора. Некоторые светильники работают до 7 часов.

Типы аварийных светильников

Назначение светодиодных источников питания отличается не только по видам, но и по типам.

Источник света

Различают светодиодные светильники и фонари. Аварийное освещение, кроме основного назначения, может применяться при выполнении различных работ в гараже, на складе. Аварийный светильник с аккумулятором представляет светодиодный фонарь, который пригодится на природе, в походе, при аварийных остановках в поездке. Он выручит пользователя в темное время суток. Такой светильник переносится удобно, так как весит немного, оснащен выдвижной ручкой, имеет компактные размеры. Продолжительность работы моделей варьирует от 6 до 20 часов.

04

Класс защиты

Для каждого конкретного помещения существуют определенные критерии. Лампы постоянного действия имеют степень защиты IP42, IP65. Светильники, работающие в непостоянном режиме, характеризуются классом IP22, IP42, IP65. Комбинированное освещение имеют степень IP22, IP42, IP65.

Тип крепления

  • Подвесные. Оборудуются на крюки, потолок, трубы специального подвесного монтажа. Устанавливаются в помещениях с высокими потолками.
  • Настенные. Предназначаются для монтирования на стены или другую вертикальную поверхность. Крепятся под углом на поворотные кронштейны. Мощность наружного источника аварийного питания варьирует от 50 до 800 Ватт. Приборы монтируются на опоры на высоте до 50 метров.
  • Переносные. Фонарь перемещается в необходимое место. В случаях, когда иап далеко от места назначения.06

Режим работы

Светильники с аварийным блоком питания бывают следующих типов:

  • Постоянные. Светильник подсоединен к электросети все время. Аккумулятор непрерывно заряжается и готов к использованию при чрезвычайных условиях. При обесточивании он переключается в автономный режим и продолжает работать за счет встроенного аккумулятора. Прибор может использоваться в качестве постоянного рабочего освещения. Светильники применяются не только в общественных или производственных местах, но и в квартирах или на даче. Это обеспечивает свет во время временного отключения.
  • Непостоянные. Прибор начинает работать только при отсутствии центрального электроснабжения. Освещение осуществляется за счет встроенного аккумулятора, который заряжается при наличии напряжения.
  • Комбинированные. Специальный переключатель регулирует режим постоянной и непостоянной работы. Конструкция такого светильника представлена не одной лампой, а несколькими. Одни работают от штатной сети постоянно, другие в это время подзаряжаются, а при отсутствии питания начинают функционировать от аккумулятора.

Преимущества светодиодных аварийных светильников

  • Длительное время работы от 30 тыс. часов.
  • Экономный расход электроэнергии. Потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания.
  • Простая эксплуатация. Требуется периодическая проверка заряда аккумулятора.
  • Максимальная яркость сразу после включения. Свет без мерцания, не слепит.
  • Ударопрочность. В диодах нет нити накаливания, поэтому они устойчивые к вибрациям. Стекло выполняется из поликарбоната, который способен выдержать выстрел пневматического оружия.
  • Большое разнообразие цоколей позволяет заменить лампу из-за перегорания, недостаточной мощности.
  • Экологичность. Приборы абсолютно безопасны для здоровья людей.
  • Монтаж данных источников аварийного питания простой. Осуществить сможет каждый.
  • Устройство не нагревается более 60 градусов, так как использует небольшие мощности.

Недостатком светодиодного аварийного светильником можно считать необходимость контролировать постоянный заряд аккумулятора.

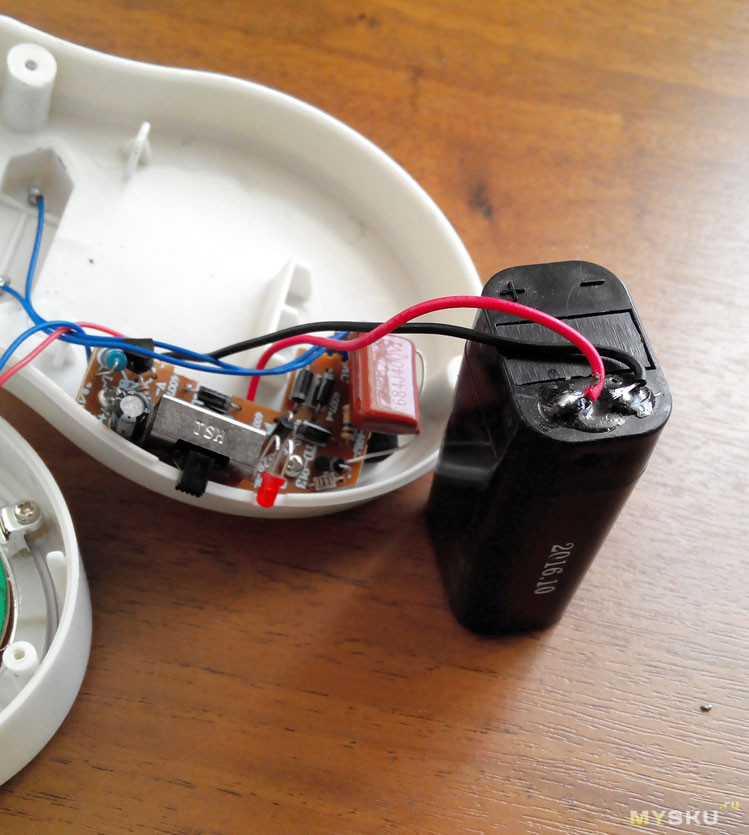

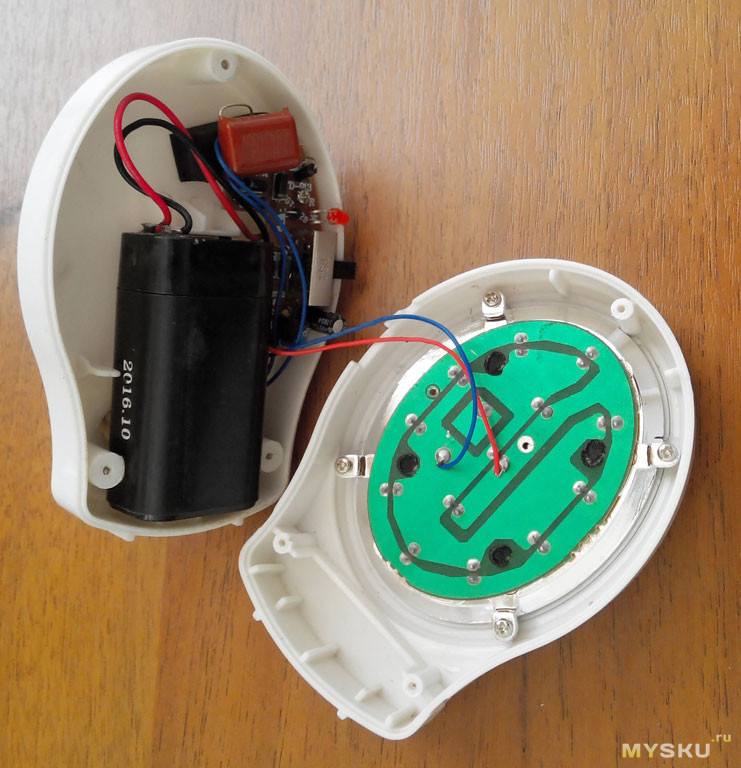

Конструкция аварийного светильника

Светильники аварийного освещения оснащены аккумуляторными литиевыми или кислотными батареями, драйверами питания светодиодов.

Заряд аккумулятора осуществляется подключением к сети, светодиоды при этом не светят. Первый заряд аккумулятора требует до 48 часов. По правилам техники безопасности заряда должно хватить на час.

Аварийное освещение с аккумулятором обеспечивает автономную работу источника питания на протяжении времени эксплуатации прибора. Новый светильник нужно один раз полностью разрядить. Рекомендуется делать также раз в год в качестве проверки функциональности.

Профилактическую проверку выполняют следующим образом: светильник аварийный отключают от сети, должен включиться аварийный режим. Лампа работает до полного разряжения аккумулятора.

Почему светодиодный аварийный аккумуляторный светильник лучше

ИАП с аккумулятором значительно лучше по нескольким причинам.

Лампы функционируют независимо от основной системы электроснабжения. При выключении центральной магистрали они продолжают функционировать.

Важно! Для полноценной работы аккумулятор должен быть полностью заряжен. Этого можно достичь постоянным подключением к электрической сети или состояние заряда должно постоянно контролироваться. Некоторые модели оснащаются индикатором заряда.

07

Нормы и правила размещения

Основные технические требования по установке аварийного освещения включают:

  • Автономный светильник должен быть оснащен индикатором, свидетельствующим о состоянии заряда блока питания батареи и виде питания (постоянное или непостоянное).
  • Минимальный срок службы аккумулятора равняется 4 часам.
  • В схеме монтажа между лампой и аккумулятором может располагаться только коммутационный аппарат.

Схема и нормы размещения

Правильная планировка аварийного освещения является важнейшим моментом.

09

Осветительное устройство с надписью «Выход» оборудуются по ходу перемещения и над самой дверью. Пункты обязательного оснащения аварийных светильников включают служебные помещения, лифты, места особой опасности, лестницы, комнаты большой площади, эскалаторы, коридоры, тоннели. Табличкой с маркировкой «Выход» оборудуется каждый дверной проем.

Аварийное освещение является обязательным мероприятием при проектировании общественных и производственных объектов.

Аварийные светильники должны качественно освещать эвакуационный ход. При выборе прибора следует брать во внимание ширину помещения.

10

Аварийные светодиодные светильники с аккумулятором для аварийного освещения являются незаменимыми для обеспечения безопасности людей. Обладая массой преимуществ перед другими видами ламп, светодиодный источник питания значительно преобладает по всем техническим характеристикам. Оснащение аккумулятором гарантирует полноценное освещение там, где это необходимо.

Видео по теме

Хорошая реклама



Автоматическое аварийное освещение | Блог Евгения Николаенко
Автоматическое автономное освещение в работе

Привет! 🙂

Жизнь в деревне — это не только чистый воздух, здоровое питание и отсутствие городской суеты, но и периодические внеплановые отключения электроэнергии в самый не подходящий момент 🙂

На такие случаи желательно иметь под рукой фонарик, пару свечек, или хотя бы мобильный телефон с ярким дисплеем. Но что делать, если отключение электроэнергии произошло внезапно, вечером, да еще и зимой, когда за окном очень рано темнеет? До фонарика или свечки еще нужно добраться. А если в доме маленькие дети, которые боятся темноты, и при первой же возможности начнут паниковать? В такой ситуации поможет источник автономного резервного освещения, который будет автоматически включаться при обесточивании электросети.





Предыстория

Свеча погасла… (фото Вячеслава Мельникова)

Однажды, в морозный, тёмный зимний вечер, когда в очередной раз отключили электроэнергию и вся семья оказалась в полной темноте, я понял, что нам нужен автоматический аварийный светильник. Разумеется, можно было пойти в магазин и купить готовый прибор, коих сейчас великое множество, или заказать нечто подобное в интернете, но все же хотелось именно самому изготовить такое устройство из подручных материалов, имеющихся в моей мастерской 🙂

Автономный светодиодный источник освещения

Итак, в этой статье я расскажу о первой модели автономного резервного светильника собственного изготовления, о том из каких материалов он состоит, а также приведу принципиальную схему, которая позволит лучше понять принцип действия подобных приборов и самостоятельно изготовить такое устройство в домашних условиях. Забегая вперед скажу, что в следующей статье в рубрике «Сделай сам!» будет рассмотрен подробный процесс создания автоматического автономного светильника с улучшенной, более экономичной электрической схемой. Ну а сейчас, прошу внимания! 🙂

Поиск решения

Первым делом я начал экспериментировать с Li-Ion аккумулятором 18650, зарядным модулем на 5 вольт, и любимой светодиодной лентой SMD 5050. На фото ниже происходит зарядка аккумулятора через специальный модуль.

Резервное освещение — навесной монтаж

Также на этом фото присутствует повышающий стабилизатор напряжения, который способен увеличить входное напряжение с 5 до 12 вольт и даже выше. В цепь между стабилизатором и аккумулятором включены нормально замкнутые контакты реле. Это позволяет отключать светодиодную ленту при наличии внешнего питания, пока идет зарядка аккумулятора. При отключении питания от зарядного модуля происходит переключение контактов реле, и ток с батареи начинает поступать на повышающий стабилизатор и, соответственно, на светодиодную ленту.

Светодиодная лента включилась при отсутствии внешнего питания

В этом эксперименте в качестве внешнего источника питания для зарядки АКБ и управления реле использовался обычный импульсный блок питания с выходным напряжением 5 вольт  и стандартным разъемом Micro-USB. В повседневной жизни мы называем такие источники питания «зарядкой для телефона» или «блоком питания для мобильника»  🙂

Сборка в корпус и подключение

В результате успешного эксперимента получился компактный автоматический резервный источник освещения, который был собран в корпусе от старого WIFI-роутера. 3 отрезка светодиодной ленты расположились на фронтальной части корпуса, начинка устройства — внутри. Вход импульсного источника питания через выключатель подключен в разветвительную коробку электрической сети жилища — это позволяет автоматически заряжать аккумулятор и реагировать на отключение электроэнергии.

Автоматический резервный светильник — устройство

Принципиально-модульная схема этого устройства выглядит следующим образом:

Автоматическое аварийное освещение — принципиальная схема

Существует улучшенный вариант данной схемы, о котором будет рассказано в продолжении статьи на данную тематику.

Как видно — ничего сложного 🙂 Все детали с легкостью уместились внутри корпуса. Фиксация элементов схемы произведена при помощи термоклея.

Автоматический резервный светильник — под крышкой

На задней панели корпуса имеются 2 выключателя. Первый (слева на фото ниже) — предназначен для отключения устройства от сети 220 вольт. Второй выключатель служит для отключения аккумулятора. Отключив оба выключателя устройство полностью деактивируется.

Автоматическое автономное освещение — вид сзади, выключатели

Прибор в действии

При отключении электроэнергии в сети 220 автоматический светильник включает резервное освещение от аккумулятора. Выглядит это вот так:

Автоматический резервный светильник в действии

А вот так прибор освещает помещение. Фото сделано поздней ночью. Освещения вполне достаточно для того, чтобы  уверенно ориентироваться в пространстве 🙂

Автоматический резервный светильник в действии

Энергоэффективность устройства

Отдельно хочется сказать пару слов о времени автономной работы полученного устройства. Используя всего 1 аккумуляторную батарею можно освещать помещение целых 12 часов. Такая продолжительность работы от АКБ достигается благодаря оптимальной настройке выходного напряжения повышающего стабилизатора. Кстати, для удобства регулировки стабилизатора сделал отдельное отверстие в корпусе, чтобы получить доступ к переменному резистору, который отвечает за выходное напряжение, подаваемое на светодиодную ленту.

Автоматическое автономное освещение — регулировка яркости

Более подробно о том, как самостоятельно изготовить такое устройство, а также о способах экономии заряда батареи будет рассказано в следующей статье.

Спасибо за внимание! 🙂 Жду ваших комментариев!

Автоматический резервный светильник
применение светодиодных светильников с аккумулятором, требования к конструкции

Как выбрать аварийную лампуТехника безопасности играет ключевую роль не только на производстве, но и в офисах, складских помещениях. Требования охраны труда определяют необходимость в аварийном освещении. При организации такого освещения следует использовать автономные источники света. Большую популярность приобрели аварийные светильники со встроенным аккумулятором.

Аварийное освещение выполняет следующие функции:

  • Восстановление подачи света в случае выхода из строя основной системы освещения.
  • Безопасное завершение работ и эвакуация в случае возникновения чрезвычайных ситуаций.

Особенно в эвакуации помогает светящаяся надпись «выход», позволяющая даже в задымленном помещении выбрать правильное направление.

Виды систем аварийного освещения

Аварийное освещение не просто является альтернативой штатному, а выполняет важную функцию обеспечения безопасности в чрезвычайных ситуациях.

В зависимости от компоновки и типов светильников сама аварийная система выполняется по следующим схемам:

  • Лампа со встроенным аккумуляторомСхема постоянного действия. В этом случае свет включен постоянно. В безаварийном режиме лампы работают от электросети. В случае нештатной ситуации питание ламп переключается на аккумулятор.
  • Схема непостоянного действия. Аварийный свет включается при необходимости. В безаварийном режиме лампы не эксплуатируются.
  • Схема с комбинированными светильниками. В таких источниках света используются две лампы или группы ламп. Одна лампа или группа является основной, а другая – аварийной.
  • Автономные аварийные приборы, работающие от встроенных аккумуляторов. К этой группе относятся всем известные светильники «выход».
  • Централизованная система аварийного освещения. В ней осветительные приборы питаются от центральной аккумуляторной установки.

Светодиодный аварийный светильник с аккумулятором

Наиболее практичными аварийными источниками света часто называют модели со встроенными аккумуляторами. Подача света при этом не зависит от централизованного электроснабжения. Каждый светильник имеет собственный аккумулятор, поэтому отсутствуют риски, связанные с выходом из строя центральной аккумуляторной установки.

Однако такая практичность приводит к некоторому усложнению обслуживания. Для поддержания работоспособности системы аварийного освещения нужно следить за зарядом аккумуляторов во всех светильниках. Кроме того, специально назначенный работник должен отвечать за контроль степени износа аккумуляторов, имеющих определенный ресурс.

Использование в качестве источника света светодиодов позволяет сохранить яркость светового потока при минимальном расходе электроэнергии от аккумулятора. Это существенный плюс, продлевающий время работы аварийного светильника с момента отключения подачи электричества.

Светодиоды имеют продолжительный срок службы, что определяет возможность длительной эксплуатации осветительных приборов.

Чаще всего светильник такого типа с надписью «выход» можно наблюдать в общественных местах.

Цены на светодиодные модели несколько выше, чем на приборы с другими лампами, но важную роль играют преимущества именно таких конструкций. За счет широкого распространения купить такие светильники можно повсеместно.

Преимущества и недостатки

К преимуществам светильников на светодиодах относятся следующие характеристики:

  • Виды аварийных светильниковВысокая экономичность. Потребление электроэнергии светодиодами почти в 10 раз ниже, чем лампами накаливания. Это позволяет добиться значительной экономии, особенно при частом использовании аварийного освещения. С уверенностью можно сказать, что экономия электроэнергии оправдывает более высокую цену светодиодных приборов.
  • Большой ресурс эксплуатации. Срок службы светодиода может достигать 100 тысяч часов. После продолжительной эксплуатации светодиод не перегорает, а начинает деградировать, его свет становится более тусклым. Светильник же продолжит выполнять свои функции. Заявленный срок службы ламп накаливания составляет одну тысячу часов, люминесцентные лампы могут работать до трех тысяч часов. Огромное преимущество светодиодов неоспоримо.
  • Высокая стойкость к механическим воздействиям. Диоды не имеют легко повреждаемых составных частей. В лампах накаливания размещена спираль, которая может быть повреждена вибрацией. И лампы накаливания, и люминесцентные лампы изготовлены из хрупкого стекла. Корпуса светодиодов выполнены из полимеров, которые проявляют большую стойкость даже к значительным механическим нагрузкам.
  • Высокая безопасность. Использование в качестве источника питания аккумулятора делает подобные осветительные приборы лидерами по электробезопасности. Кроме того, светодиоды не нагреваются более 60 градусов, что исключает пожароопасность системы освещения. Светодиоды сводят к минимуму опасность получения травм при механическом разрушении светильника. Повреждение ламп накаливания и люминесцентных ламп влечет опасность травмирования людей, особенно в условиях чрезвычайной ситуации.
  • Высокая экологичность. Такие светильники абсолютно безопасны для здоровья человека. Светодиоды не требуют специальной утилизации. Выбросить нерабочий светильник так же просто, как и купить. Все люминесцентные лампы содержат ртуть, их повреждение грозит серьезными токсическими поражениями.
  • Оптимальный свет. Светодиоды исключают мерцание благодаря использованию постоянного тока. Они позволяют достичь благоприятной цветовой температуры, которая максимально приближена к дневному свету. Такое световое излучение не наносит вреда глазам, его можно использовать продолжительное время в местах большого скопления людей.

Недостатки светодиодных светильников назвать трудно. Многие полагают, что их вообще нет, если не учитывать цены. Из всех преимуществ можно поставить под сомнение только заявленный производителями эксплуатационный ресурс. Однако многократное превышение ресурса работы светодиодов, по сравнению с лампами других типов, остается фактом.

Требования к аварийному освещению

Нормативные документы определяют условия выбора и монтажа осветительных приборов для аварийного освещения. Возможность использования конкретного светильника в качестве аварийного определяется его маркировкой.

Маркировка аварийных светильников

Наличие специальной маркировки является обязательным!

По маркировке можно определить тип светильника и его характеристики. Она состоит из четырех частей:

  1. Аварийный светильник с аккумулятором светодиодныйПервая часть представляет собой буквы «Z» или «X». Буква «Z» свидетельствует о централизованном питании. Светильник с аккумулятором маркируется буквой «X».
  2. Вторая часть содержит цифры от 1 до 6, обозначающие особенности прибора и режимы работы: 0 – непостоянного действия, 1 – постоянного действия, 2 – комбинированный непостоянного действия, 3 – комбинированный постоянного действия, 4 – составной непостоянный, 5 – составной постоянный, 6 – вспомогательный. Стоит отметить, что составной светильник характеризуется размещением аккумулятора вне корпуса, а во вспомогательном аккумуляторную батарею встраивают в корпус.
  3. Третья часть показывает особые характеристики светильника: « A » – присутствие в конструкции испытательного устройства, « B » – наличие устройства задержки, « C » – режим ожидания, « D » – возможность использования в помещениях с повышенной влажностью. ГОСТ Р МЭК 60598-2-22-9 требует, чтобы каждый автономный светильник имел испытательное устройство, которое позволяет осуществить проверку срабатывания автоматики при отключении штатного электропитания. Такое устройство призвано исключить ложное срабатывание светильника, влекущее разряд аккумулятора в отсутствие чрезвычайной ситуации. Устройство задержки позволяет аварийному осветительному прибору не включаться без необходимости, то есть в случае кратковременного отключения электроэнергии. Режим ожидания позволяет отключать рабочее напряжение без включения аварийного освещения, это актуально ночью и в выходные дни.
  4. Четвертая часть маркировки показывает время работы автономного светильника в минутах. Этот параметр имеет особую важность для пользователей, но увеличение емкости аккумулятора влечет значительное возрастание цены светильника.

Соблюдение всех требований к аварийному освещению увеличивает цену светильника, однако использование более дешевых немаркированных приборов является нарушением.

Выбор оптимальной модели

Перед тем как купить светильник, стоит внимательно ознакомиться с основными техническими характеристиками моделей:

  • Принцип работы светильниковВремя автономной работы. Практика эксплуатации аварийного освещения показывает, что в большинстве чрезвычайных ситуаций достаточно трех часов.
  • Степень защищенности. Класс защиты от пыли и влаги выбирается исходя из условий в помещениях. Производственные территории обычно требуют высоких индексов защиты, а в офисных помещениях часто достаточно более дешевых устройств.
  • Способ крепления. Различают настенные и потолочные светильники. Некоторые модели можно встраивать в потолок или стену, за счет отсутствия отдельного корпуса цены на такие приборы могут быть ниже. Выбор варианта монтажа зависит только от особенностей помещения.

Аварийные светильники являются обязательным атрибутом рабочих и других общественных помещений. Они освещают эвакуационные пути и выходы. Оптимальными по праву считаются светодиодные модели с аккумулятором. Однако устройство системы аварийного освещения лучше доверить специализированным организациям, которые учитывают все тонкости окончательного выбора моделей и монтажа, а также несут ответственность за соответствие установленной системы всем требованиям нормативных документов. Цены на монтаж вполне приемлемы и оправданы отсутствием проблем при эксплуатации и проверках.

Аварийное освещение жилья от источников питания 12В

Последнее время что-то часто стали отключать свет.

О бесперебойной работе котла я уже позаботился.

В пору задуматься о бесперебойном аварийном освещении, не зависящим от сети 220В.

Способы обеспечения бесперебойного освещения.

1. Устанавливать отдельные светильники со встроенными аккумуляторами, но они дорогие и только офисного или промышленного исполнения.

2. Источник бесперебойного питания или генераторы на 220В - дорого и хлопотно.

3. 12В от бесперебойного источника питания - а вот это попробуем.

Резервный источник питания на 12В.

Использовать резервные источники питания (РИП) от охранной и пожарной сигнализации, выдающие 12В и имеющие встроенный аккумулятор.

Аббревиатуры в названии бывают разными.

РИП - резервный источники питания.

БРП -блок резервного питания.

ИВЭПР - источник вторичного электропитания резервированный.

Вот только мощность таких блоков питания невелика, но постараемся обойтись.

Выбор таких блоков питания очень большой и цена на 2А блок питания начинается от 1300р.

Самый удачный с точки зрения (мощность+емкость)/цена ИВЭПР2/2 2х7 за 2500р.

Он недорогой, имеет отличный корпус, защиту от короткого замыкания и глубокого разряда аккумулятора. Но главное его отличие от подобных - возможность вставить внутрь корпуса второй АКБ, увеличив емкость до 14Ач.

Если нужен РИП большой мощности и хватит АКБ 7Ач, то рекомендую БРП 12V 5А в корпусе "Контакт" под АКБ 7 Ач за 3450р.

Стандартный РИП для ОПС развивает ток 2А и имеет аккумулятор 7Ач. Есть более мощные модели, использующие более емкие АКБ, но они и подороже будут.

Но что такое 2А для 12В? Это 12В*2А=24Вт.

При такой нагрузке акумулятора хватит на 7Ач/2А = 3,5ч.

Понятно, что тут не учитывается неполный разряд акумулятора, его качество и потребление самого РИП. Скорее всего при максимальной нагрузке АКБ хватит на час.

Понятно и то, что все эти заявленные величины условные и при измерении тока окажется совсем другая мощность, скорее всего ниже.

Но в ИВЭПР можно вставить 2 АКБ, тем самым увеличив время работы аварийного освещения.

Можно обойтись мощностью светильника аварийного освещения в несколько ватт, тем самым увеличив время их непрерывной работы от АКБ.

Это не будет полноценное освещение, при котором можно будет читать или вышивать. Цель такого аварийного освещения - не разбить нос.

Светильники для бесперебойного освещения 12В.

И тут я столкнулся с проблемой купить нужные светильники с напряжением питания 12В.

Что можно наколхозить?

1. Переделать светодиодный светильник с питанием 220В.

Светодиодные светильники на 220В имеют внутренности, питающиеся от встроенного блока питания, выдающего 48-120В - не получится применить их та просто, выкинув блок питания и подав 12В на светодиоды.

Разобрал линейный LED светильник ЭРА LLED-01-04W-4000-W и обнаружил, что в нем блок питания на 48В.

2. Светодиодные ленты.

Мощность одного метра самой слабой светодиодной ленты 4.8 Вт.

Мы сможем максимально задействовать 5м светодиодной ленты: 5*4.8=24Вт.

Или 10 участков по 50 см.

Куски светодиодной ленты можно разместить в существующих светильниках, дополнительно введя в светильник кабель 12В.

3. Табло "Выход".

Это таблички для управления эвакуацией, применяемые в системах пожарной сигнализации.

Самые дешевые стоят 160р. Внутри такого табло два слабых светодиода, которые еле еле что-то освещают.

Зато ток потребления такого светильника 20мА (0.02А) при 12В.

Зеленую бумажку с надписью "Выход" нужно выкинуть и вставить матовый акрил или наклеить текстурированную прозрачную пленку, чтобы закрыть внутренности.

Можно вставить кусок светодиодной ленты или модуль, но некоторые табло настолько тонкие, что в них ничего не вставишь, кроме светодиода. Можно добавить мощный светодиод.

4. Светильники с распродажи.

В магазинах электротоваров можно повсеместно видеть распродажу светильников с люминесцентными лампами, которые уже никому не нужны.

Некоторые из них имеют неплохой внешний вид и продаются за 200р.

В них можно вставить кусок светодиодной ленты, модуль, светодиод - любой источник света на 12В.

5. Светодиодные модули.

Проблема в том, что их стараются сделать максимально мощными, а нам нужны наоборот.

Но можно найти светодиодные модули, мощностью 0.6-1.5Вт за 24-50р. штука.

В местных магазинах можно найти, например, Модули Infinilite SMD2835 3 свтодиода, 88x13x5, 12V, 0.72W, 6500K, 120°, IP65 за 28р.

Эти модули можно вставить в существующие светильники отдельно или рядом с лампой основного освещения - хоть даже в бра рядом с лампочкой в патроне.

6. Маленькие светодиодные лампы G4.

В качестве замены галогенным точечным лампам G4 используются светодиодные, которые бывают с напряжением питания 12В и мощностью от 1Вт.

Такие нам подойдут.

G4 LED 1w 2w 3w 4w 5w AC DC 12V 220V Replace 10w 20w 30w 40w halogen lamp light 360 Beam Angle Christmas LED Bulb lamp

Это оказался самый лучший вариант.

Их можно вставить в табло, в существующие светильники, в светильники под патрон G4 или просто в отверстие в стене.

Измеренный инструментально ток потребления лампы на 1Вт 12В, оказался 0.08 А - то-есть электрическая мощность лампы действительно 1Вт.

Пять таких ламп будут потреблять ток 0.08*5=0.4А. АКБ на 7Ач хватит на 7/0.4 = 17.5 часов.

Конечно на такое время АКБ не хватит - источник питания защитит АКБ от глубокого разряда.

Плюс еще потребление самого источника питания.

Но на ночь хватит - а это то что нужно.

7. Неисправные компоненты плоских светодиодных светильников.

Если используются плоские светодиодные светильники, то их начинка полюбому однажды перегорала и подлежала замене.

Тогда можно использовать остатки, если они еще не были утилизированы.

Если нет неисправного компонента, можно купить новый, мощностью 12Вт за 140р, и разобрать на 8 модулей.

LARZI Ceiling Lamp LED Light 12W 16W 20W 24W LED Bulb Board Light SMD 5730 AC 220V PCB Board Octopus Tube Energy Saving Lamp

Стоит проверить - какое напряжение питание нужно каждому модулю и какой ток он потребляет.

Какая мощность потребления одной светодиодной планкой модуля плоского светильника?

На фото новый модуль на 16Вт из товарной позиции выше сравнивается со старыми неисправными.

Тот модуль, что самый большой, имеет светодиодные планки с линзами, которые соединены параллельно и блок питания с маркировкой 72В. Понятно, что и светодиодные планки имеют напряжение питания 72В - нам такие не подойдут.

Два других светодиодных модуля имеют планки, соединенные последовательно. Эксперименты показали, что на каждой светодиодной планке нового модуля присутствует 12.8В и ток через нее 0.12А.

То-есть напряжение питания, которое выдает блок питания 12.8В*8=102.4В.

Планка критична к питанию и если подать на планку 11.5В, то она светится очень тускло.

Какое напряжение на неисправном модуле-осьминог в штатном режиме уже не получится измерить, но от 12В светодиодная планка светится ярко и потребляет ток 0.24А.

Итак, сегмент светодиодного светильника осьминог работает от 12В и его ток 0.12-0.24А.

Такой ток можно осилить, если использовать 6 аварийных светильников с подобной светодиодной планкой на один АКБ 7Ач.

Измеренная мощность, потребляемая одной светодиодной планкой плоского светодиодного светильника,вычисленная по формуле P=U*I составляет 1.44 - 2.88Вт.

Еще записи по теме
Светодиодный светильник аварийного освещения (схема, характеристики)

Согласно пожарным нормам, некоторые объекты нуждаются в аварийном освещении. Как альтернатива используется светодиодный светильник аварийного освещения с аккумулятором. Он пригоден для установки в любых помещениях, экономичен, экологически безвреден и просто красиво смотрится. Стоит сразу отметить, что аварийное освещение имеет две функции: эвакуационную – для эвакуации людей в случае ЧП, и освещение безопасности – чтобы исключить аварийную ситуацию, которая может возникнуть из-за отключения света. Аварийный светильник можно либо купить, либо сделать своими руками.

Покупные модели

Магазины электротоваров предлагают большой выбор светильников, в том числе и для нештатных ситуаций. Такие лампы должны обеспечивать достаточный световой поток, чтобы было видно, куда эвакуироваться при аварии, а также быть устойчивыми к агрессивной среде, которая может быть следствием нештатной ситуации. Лучшим вариантом являются светодиодные модели, так как при минимальном энергопотреблении они дают достаточно мощный поток света и при этом очень долговечны.

Вот некоторые модели:

Мощность – всего 2 ватта, однако его хорошо видно на расстоянии, что достигается благодаря исполнению на светодиодах. Переключается в течение одной секунды, заряда хватает на 1,5 часа работы. Конструкция предусматривает подвеску к потолку при помощи тросов. Возможны исполнения не со стрелкой, а с надписями: «выход», «запасной выход», «не входить».

EHP2-01 и его размеры

EHP2-01 и его размеры

Кроме подвески к потолку при помощи тросов, имеет возможность крепления на стену. Те же характеристики, что и у предыдущего: время автономной работы при полной зарядке – 1,5 часа, переключение в течение одной секунды, но мощность уже 3 ватта. Вроде бы мелочь, но с учетом того, что это не лампы накаливания, разница будет ощутимая. При необходимости, можно купить такой фонарь с другой надписью: они есть с разными вариантами текста, так что подойдут для любого предприятия.

EHP3-02 и его размеры

Эта модель полностью отличается от предыдущих. Здесь нет надписей, потому что его роль не в указании выхода или объяснении что делать, а в том, чтобы включиться при пропадании электричества и дать возможность произвести необходимые действия обученному персоналу. К примеру, предыдущие модели ламп, как правило, предназначены для установки в кинотеатрах, кафе и других местах, где люди, при возникновении непредвиденной ситуации, нуждаются в руководстве – куда идти, что делать. Эта же модель ничего не указывает, а просто светит.

EHP5-03 и его размеры

Свет – белый, световой поток, который он дает – 300 Лм. Также снабжен аккумулятором с временем работы в автономном режиме 1,5 часа. Мощность – 5 ватт. Можно крепить на потолок, стену, а также можно носить в руке – очень удобная функция.

Читайте также:

Сборка светодиодной лампы своими руками

Какой выбрать?

Магазины предлагают большой выбор подобных ламп с различными характеристиками, поэтому вопрос «что выбрать именно мне?» вполне закономерен. Хотя универсального совета нет, однако некоторые рекомендации будут весьма полезны.

  1. Время работы. Понятно, что чем дольше, тем лучше, но желательно иметь какой-то минимум. В среднем, это должно быть не меньше 1,5–2 часов. Эта функция прямо пропорциональна емкости аккумуляторной батареи (чем выше, тем дольше), и обратно пропорциональна мощности лампы. Это важно знать, особенно если хотите доработать купленный прибор своими руками.
  2. Степень защиты. Обозначается как IP ХХ и означает степень защищенности прибора от пыли и влаги, где первая цифра – уровень защищенности от пыли, а вторая – уровень водонепроницаемости. Минимальное значение для нашего прибора – IP 20, среднее значение, пользующееся популярностью на рынке, – IP Значение IP 65 означает полную защиту от пыли и воды, с возможностью эксплуатировать лампу в местах сильного запыления и присутствия водных струй средней мощности.
  3. Тип крепления. Выбор крепления зависит от предполагаемого места установки: навесной, настенный, потолочный.

Также есть много других параметров, которые необходимо учесть: размер, цена, цель – будет это просто указатель эвакуационного выхода, или же нужно полноценное освещение места при отключении электроэнергии.

Как собрать самому

Есть много различных схем таких светильников, но если нет очень высоких требований, можно попробовать несложную схему, которую легко собрать своими руками. Она разработана компанией YMYA electronics и пользуется популярностью из-за своей простоты и надежности.

Схема аварийного светильника на аккумуляторе своими руками, разработаная компанией YMYA electronics

Принцип работы очень прост: как только пропадает 220 В, автоматически зажигаются 12 ярких светодиодов, которые так же автоматически гаснут при появлении напряжения сети.

Регулирующий элемент на микросхеме LM317Эта схема состоит из двух частей: схемы зарядки батареи и управления лампами типа LED. Зарядное устройство состоит из понижающего трансформатора 220/9 В, диодного моста, сглаживающего конденсатора, регулирующего элемента на микросхеме LM317.

Ограничение зарядного тока осуществляется при помощи резистора 16 Ом, 5 ватт, потенциометром 2,2 Ком регулируется ток зарядки, а стабилитрон в цепи базы транзистора ВС547 служит для автоматического отключения заряда батареи.

Figure 1 Транзистор BD140Вторая часть схемы состоит из транзистора BD140, в коллекторной цепи которого установлена матрица из 12 светодиодов. Резисторы 100 Ом – токоограничивающие. Так как потребляемый ток матрицы может доходить до 1,5 А, транзистор обязательно должен стоять на радиаторе во избежание перегрева и выхода из строя.

Если это слишком сложно, можно взять другую схему, которую собрать своими руками еще проще:

Схема аварийного светильника на аккумуляторе своими руками

Напряжение 220 вольт подключается к гнезду J1, выпрямляется диодным мостом, собранном на диодах 1N 4004, и поступает на контакты электромагнитного реле. При пропадании напряжения сети реле обесточивается. Нормально закрытые контакты подключают батарею, аварийное освещение включается в работу.

При желании можно подключить не 220 В, а 5 В через контакты J2, J3: теперь схема будет отслеживать наличие этого напряжения. Гнездо J4 используется для подключения зуммера, звонка или любого другого устройства, которое будет оповещать о том, что произошла авария.

Как видим, такие фонари – это не настолько дефицитно или сложно, чтобы отказываться от исполнения требований техники безопасности. Если купить их в нужном количестве дорого, всегда есть альтернативный вариант – собрать своими руками, что будет значительно дешевле.

Схема работы светильника с аккумулятором во время проблем с электричеством
На даче частенько пропадает свет, товарищ попросил помочь найти бюджетное устройство, выполняющее функции аварийного освещения, купили такое

Идея, в принципе, подсмотрена из автономного освещения на работе, но там оно более громоздкое и относительно дорогое.

А мы нашли совсем бюджетный вариант (купили сразу несколько)

Основное назначение — если пропадает электричество, загораются аварийные светильники. Освещение конечно посредственное, но нам вполне хватит и такого, главное что не по темноте «шарахаться». При подаче электроэнергии устройство переходит в режим заряда и отключает освещение. Короче именно типовой светильник для аварийного освещения!

Характеристики из магазина:

-13 белых СВЕТОДИОДОВ
-поставляется на 110 ~ 240 В
-время работы до 5 часов, когда он полностью заряжен
-Тип разъема: ЕС Plug
-Источник питания: AC
-мощность (Вт): 2
-Цвет: Белый
-материал: ABS
-размер (см): 10 см х 6.9 см х 3.5 см

Приехало в блистере

На задней стороне упаковки имеется небольшое описание предназначения устройства

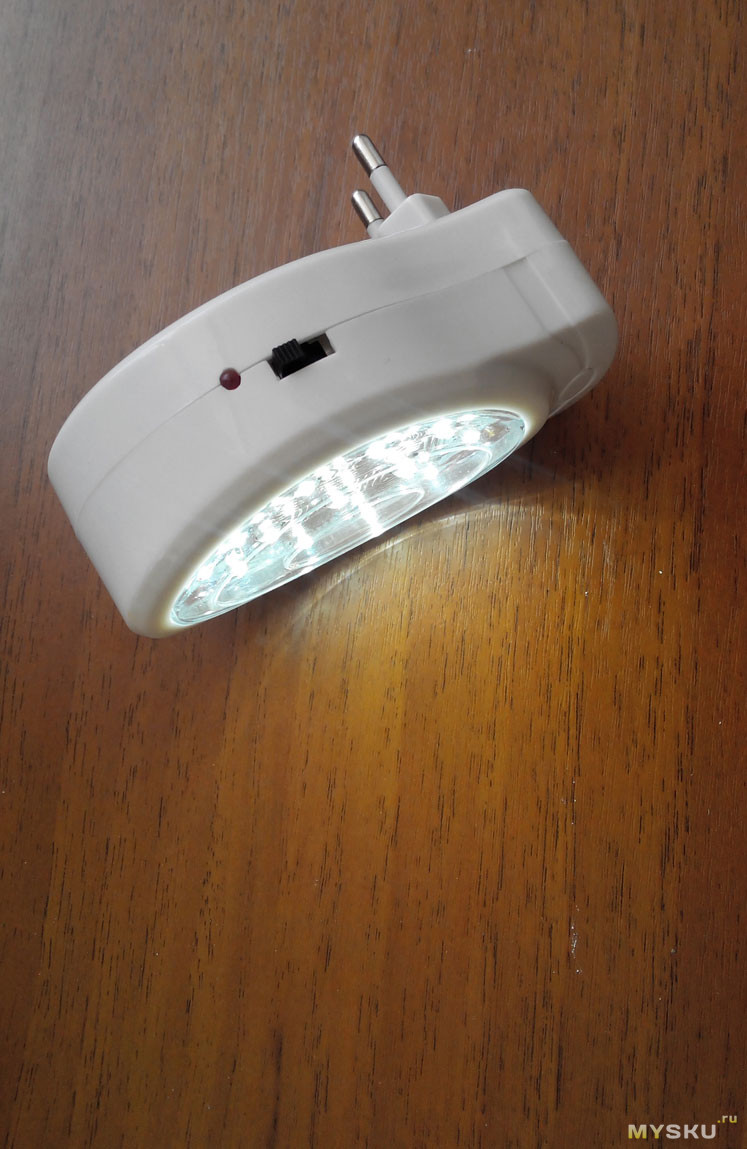

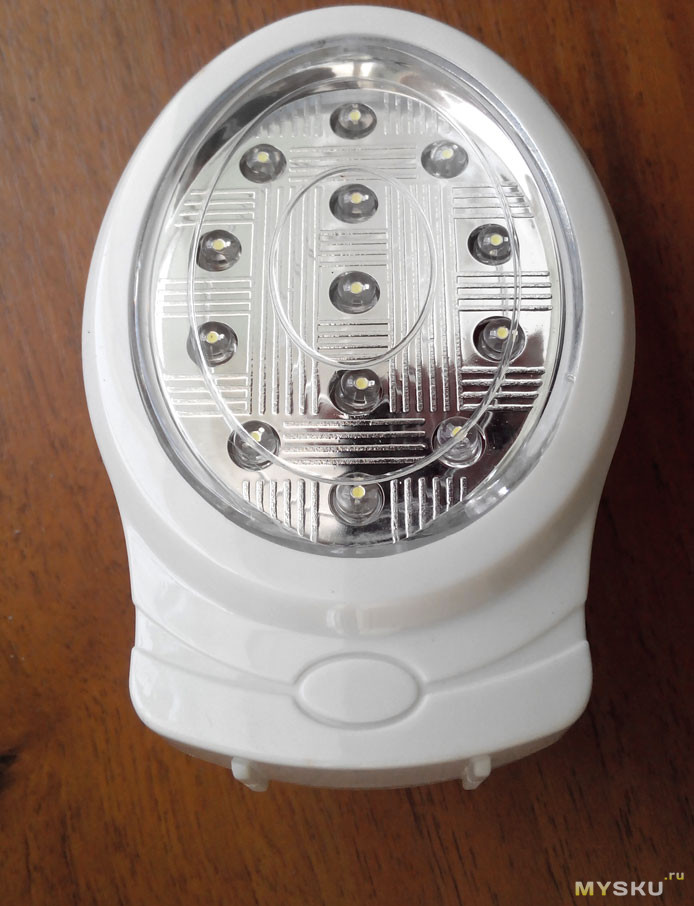

Ну и собственно само устройство. Сделано довольно аккуратно, из приятного на вид пластика. В реальности не выглядит дешевкой, хотя и относительно «простой» внешний вид

Как и следует из описания, присутствуют 13 светодиодов и что-то типа отражателя.

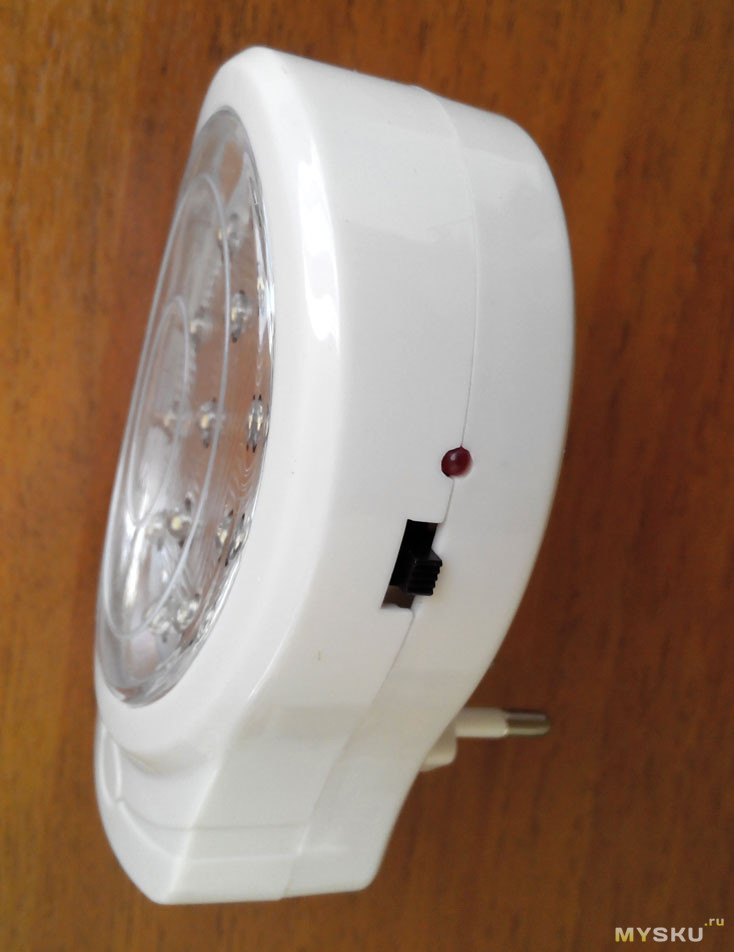

На одной из боковых сторон находится переключатель режимов (их в принципе всего два) и индикация заряда (наличие сети)

Первый режим — режим фонарика по сути (или ночника). Независимо от наличия напряжения на контактах включен свет.

Свет кстати не слишком яркий, но вполне достаточный для освещения небольшого помещения. Как по мне, так для ночника даже слишком яркий. Фото делались на свету, поэтому на них не так это заметно

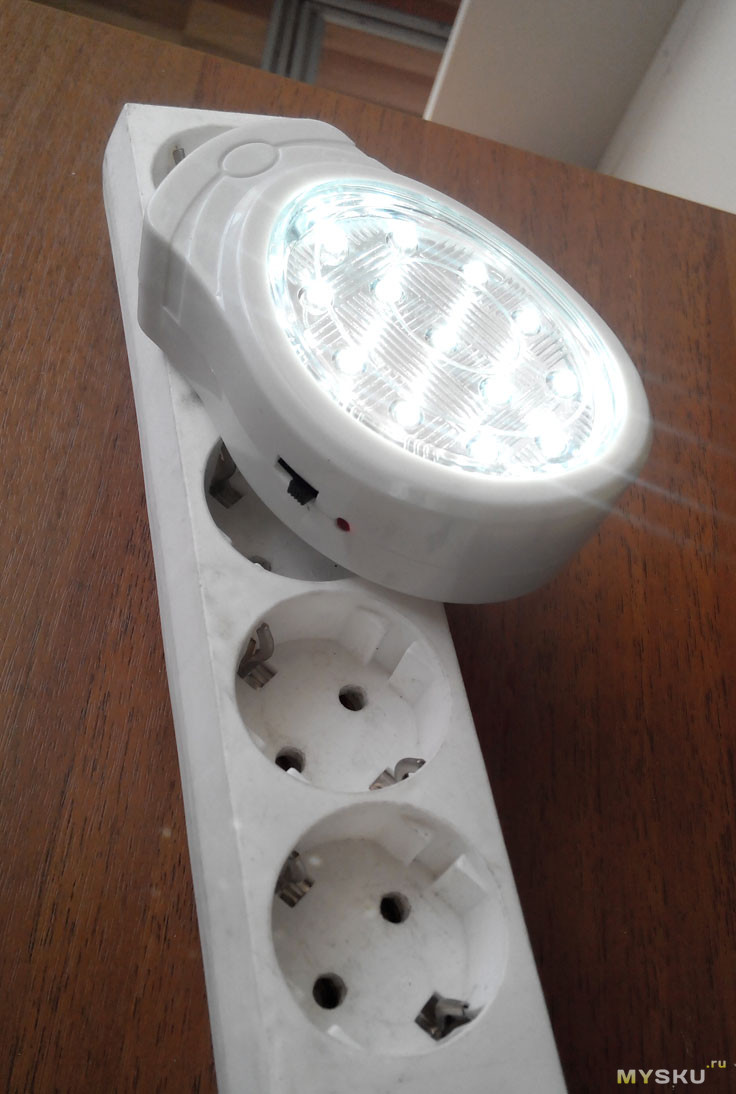

В этом режиме

при подаче напряжения (наличии напряжения в сети) свет остается включенным, но индикатор показывает заряд устройства, вернее сказать НАЛИЧИЕ электричества, т.к. светится независимо от уровня заряда.
Второй режим это именно «аварийное освещение», т.е. при наличии сети идет заряд (и контроль наличия сети), при ее пропадании включается светильник. Светится до окончания заряда (несколько часов, зависит от заряженности и состояния аккумулятора), либо до появления электричества, после чего тухнет и начинает заряжаться. На заряженном аккумуляторе 2 часа светит ярко и еще более часа яркость свечения плаво снижается

Электричество присутствует в сети…

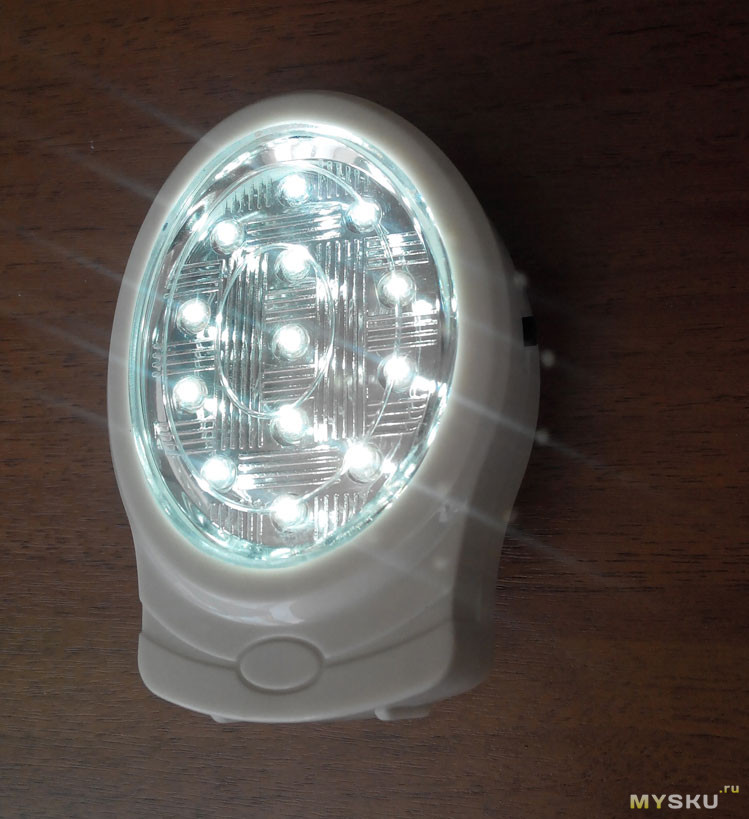

Электричество пропало

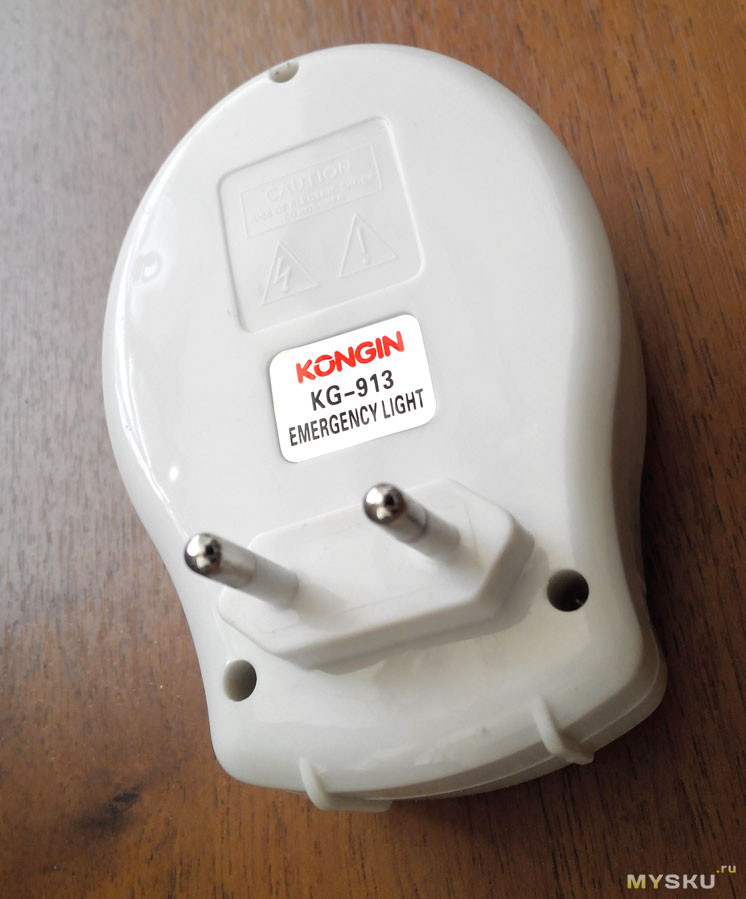

Обратная сторона, с предупреждениями о сетевом опасном напряжении.

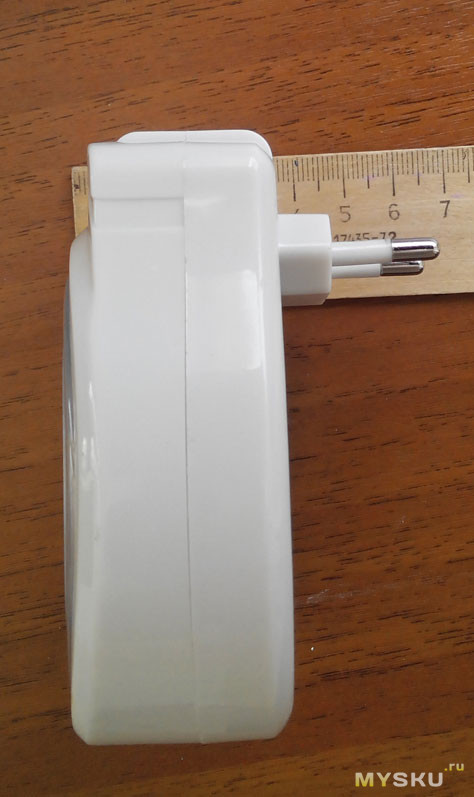

Вилка под «наш» стандарт, но под

Тип F, Schuko, европейская розетка с заземлением
будет коротковатая и вываливаться (на грани вываливания), необходим дополнительный адаптер.

В розетках старого образца (с тонкой вилкой) или
Тип C, Europlug, евро розетка, европейская розетка без заземления
будет держаться нормально.

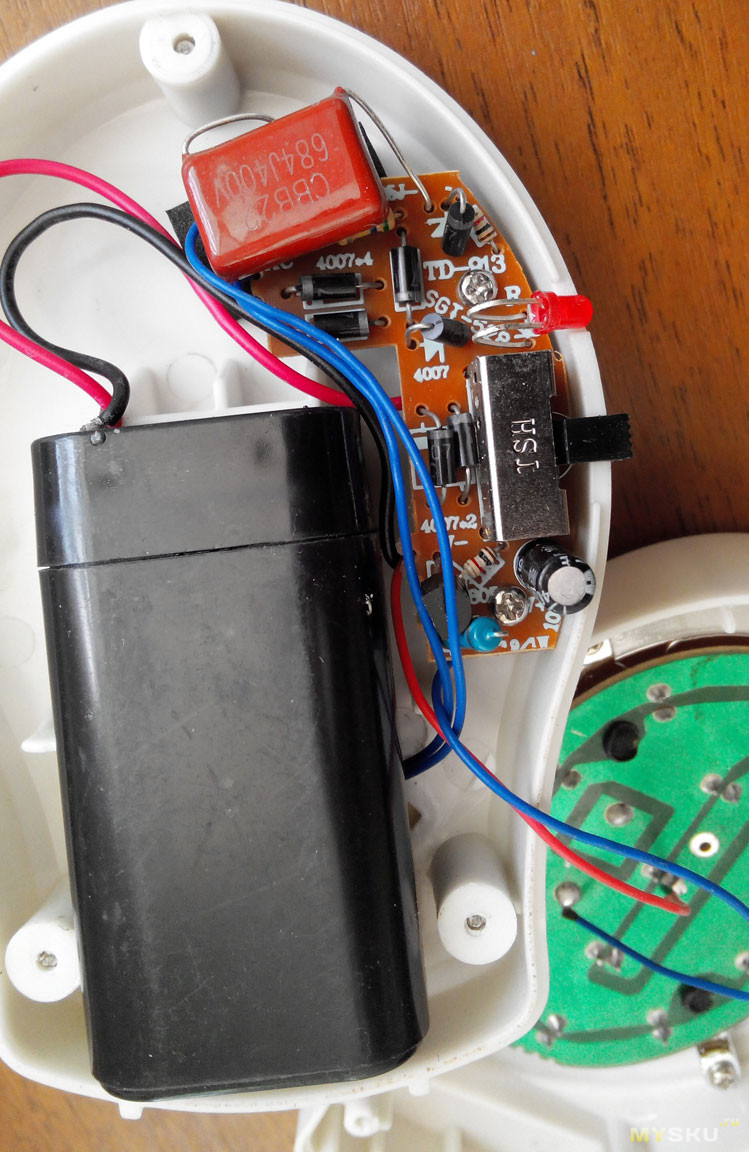

Внутренности светильника

Рубрика «для гурманов 😉

На самом деле смотреть не особо много чего 🙂

Типовая балластная схема

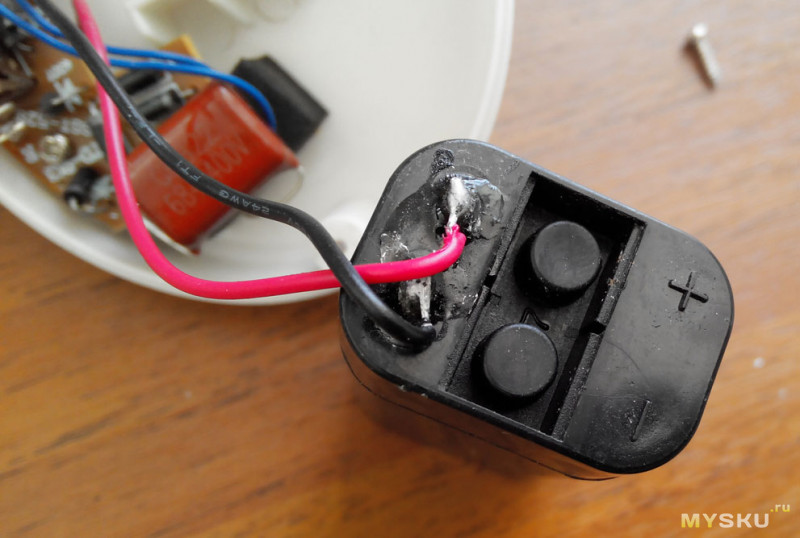

аккумулятор без „опознавательных знаков“, только на боку дата выпуска имеется

Под крышечкой имеются резиновые заглушки для вентиляции, я думаю что аккумулятор гелевый, хотя на Али встречал сведения, что этот светильник использует литиевый, что явно не соответствует действительности 🙂

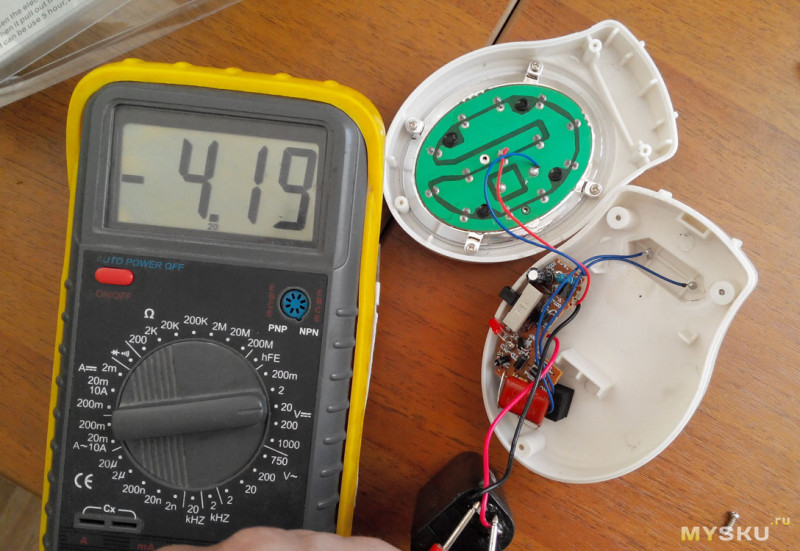

На приехавшем светильнике сразу было 4в.

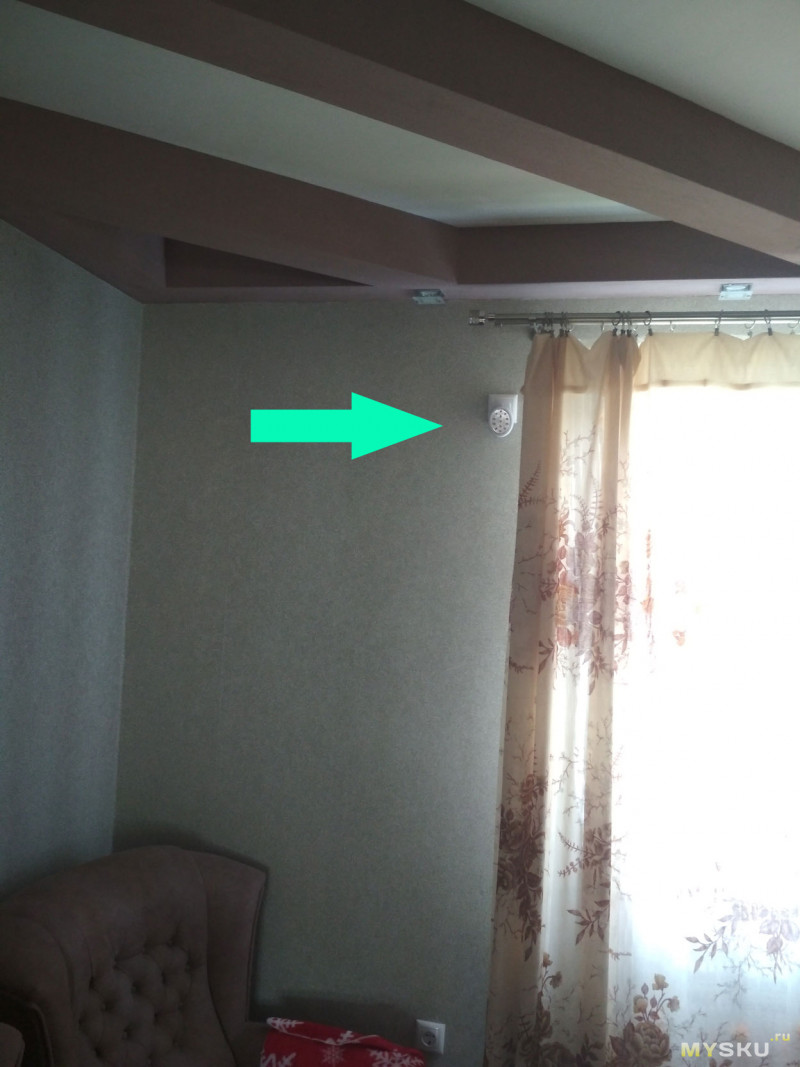

Использовать подобные аварийные светильники можно например так:

ЗЫЖ как раз вчера у товарища отключали свет, так что покупка не бесполезная 🙂

Основ мощного светодиодного освещения

Светодиоды

подходят для многих осветительных применений, они предназначены для создания большого количества света при малом форм-факторе при сохранении фантастической эффективности. Здесь, в LEDSupply, есть множество светодиодов для всех видов освещения, и дело в том, как их использовать. Светодиодная технология немного отличается от других источников освещения, с которыми знакомо большинство людей. Этот пост здесь, чтобы объяснить все, что вам нужно знать о светодиодном освещении: как безопасно питать светодиоды, чтобы вы получили как можно больше света и максимально возможный срок службы.

Что такое светодиод?

Светодиод - это тип диода, который превращает электрическую энергию в свет. Для тех, кто не знает, диод - это электрический компонент, который работает только в одном направлении. По сути, светодиод - это электрический компонент, который излучает свет при прохождении электричества в одном направлении от анода (положительная сторона) к катоду (отрицательная сторона). light emitting diode schematic LED - это сокращение, обозначающее « L ight E , включая D йод». По сути, светодиоды похожи на крошечные лампочки, им просто требуется намного меньше энергии для освещения, и они намного более эффективны для получения высокой светоотдачи.

Типы светодиодов

В общих чертах мы используем два разных типа светодиодов:

Сквозное отверстие 5 мм и поверхностный монтаж.

5мм светодиоды

5mm LED Светодиоды 5 мм - это диоды внутри линзы диаметром 5 мм с двумя тонкими металлическими ножками внизу. Они используются в приложениях, где требуется меньшее количество света. 5-миллиметровые светодиоды также работают при гораздо меньших токах возбуждения, максимально до 30 мА, тогда как для светодиодов поверхностного монтажа требуется минимум 350 мА. Все наши 5-миллиметровые светодиоды от ведущих производителей и доступны в различных цветах, интенсивности и схемах освещения.Сквозные светодиоды отлично подходят для небольших фонариков, вывесок и всего, где вы используете макет, так как их можно легко использовать со своими проводами. Ознакомьтесь с нашим руководством по настройке 5-миллиметровых светодиодов для получения дополнительной информации об этих крошечных источниках света.

Светодиоды для поверхностного монтажа (SMD)

light emitting diode bare emitter

Рисунок 1 - Оголенный излучатель

Светодиоды для поверхностного монтажа - это диод (ы), которые могут быть размещены на подложке (монтажной плате) с кремниевым куполом над диодом для его защиты (см. Рис.1). Мы поставляем мощные светодиоды для поверхностного монтажа от лидеров отрасли Cree и Luxeon. И то, и другое, на наш взгляд, отлично, поэтому мы их несем. Некоторые предпочитают одно другому, но это приходит с опытом и знанием того, что искать. Cree, как правило, имеет более высокие показатели выходной мощности Lumen и является лидером рынка в секторе мощных светодиодов. Luxeon, с другой стороны, имеет отличные цвета и терморегуляцию.

Светодиоды высокой мощности

поставляются в виде оголенных излучателей (как показано на рис. 1) или монтируются на печатную плату с металлическим сердечником (MCPCB).Платы изолированы и содержат токопроводящие дорожки для удобного подключения. Наши 20-миллиметровые конструкции 1-Up и 3-Up Star Board являются бестселлерами. Мы также предлагаем QuadPod, который может содержать 4 мощных светодиода на плате, немного превышающей 20-миллиметровые звезды (см. Рис. 2). Все наши мощные светодиодные опции также могут быть построены на линейной конструкции. LuxStrip может вмещать 6 светодиодов на фут и легко подключается до 10 футов в длину.

LED Star MCPCB configurations

Рисунок 2 - Опции MCPCB

Вопросы полярности: проводные светодиоды

Электронная полярность указывает, является ли цепь симметричной или нет.Светодиоды являются диодами, поэтому ток может течь только в одном направлении. Когда нет тока, света не будет. К счастью, это означает, что если мы подключим светодиод в обратном направлении, он не сожжет всю систему, он просто не загорится.

Положительной стороной светодиода является анод, а отрицательной - катод. Ток течет от анода к катоду и никогда в другом направлении, поэтому важно знать, как отличить анод от катода. Для светодиодов поверхностного монтажа это легко, так как соединения помечены, но для светодиодов диаметром 5 мм для более длинного провода, который является анодом (положительный), взгляните на рисунок 3 ниже.

Polarity of LED explained

Рисунок 3 - Нахождение анода и катода светодиода

Варианты цвета

Одна из замечательных особенностей светодиодов - это различные варианты и виды света, которые вы можете получить от них.

Белые светодиоды

Correlated Color Temperature (CCT) - это процесс создания различного белого света при разных температурах. Цветовая температура указывается в градусах Кельвина (К), что представляет собой шкалу температур, в которой ноль находится на абсолютном нуле, и каждый градус равен одному Кельвину.Более низкие температуры от 3000 до 4500 К имеют тенденцию к повышению температуры до нейтрального белого. Более высокие температуры 5000K + - это холодные белые, также известные как «дневной свет».

Цветные светодиоды

Для цветов действительно важна длина волны в нанометрах (нм). Для определенных применений цвета необходимы для визуального эффекта, но иногда определенные длины волн необходимы для таких применений, как отверждение, выращивание, освещение рифовых резервуаров и многое другое. См. Рис. 4 для понимания того, какие длины волн и температуры дают определенные цвета.

LED color and wavelength chart

Рисунок 4 - Цвета светодиода и цветовая температура

Мы стараемся иметь одинаковые цветовые температуры и длины волн для каждой марки и типа светодиода. Вы всегда можете найти цвет или длину волны наших светодиодов в подразделе на странице продукта и даже выполнить поиск по цвету в раскрывающемся меню светодиодов на главной странице. В белом мы несем 3000K, 4000K, 5000K и 6500K. Что касается цвета, мы несем от 400-660 нм.

Яркость светодиодов

Светодиоды

не только известны своими цветами, но и намного ярче, чем другие источники света.Иногда трудно сказать, насколько ярким будет светодиод, потому что он измеряется в люменах. Люмен - это научная единица измерения светового потока или общего количества видимого света от источника. Обратите внимание, что 5-миллиметровые светодиоды обычно указываются в милликанделах (мкд). Для 5-миллиметровых светодиодов их угол обзора также влияет на светоотдачу, которую они испускают, подробнее об этом см. Здесь.

Зачем руководствоваться текущими вопросами…

Количество света (люмен), которое излучает светодиод, зависит от того, какой ток подается.Ток измеряется в миллиамперах (мА) или амперах (А). Мощные светодиоды могут принимать токи от 350 мА до 3000 мА. Светодиоды различаются по своим текущим номиналам, поэтому обязательно следите за этим при выборе светодиода и драйвера.

Определение яркости

Теперь самое сложное - выбрать комбинацию светодиодов и драйверов, которая будет выводить необходимый свет. Здесь мы проделали большую работу, в которой мы измерили яркость каждого мощного светодиода при различных токах возбуждения.Обратите внимание, что это меры для звезд 1-Up, поэтому, если вы хотите больше света, 3-Up светодиоды являются хорошим вариантом, поскольку они в три раза превышают свет в пределах одной и той же площади.

Приведенный выше ресурс всегда можно использовать для определения мощности света от светодиода, но найти его вручную не очень сложно.

Для этого требуется информация из паспорта светодиода. На всех наших светодиодных страницах мы ссылаемся на таблицу данных производителей в нижней части страницы.

Пример: определение яркости Cree XP-L при 2100 мА

В этом примере мы используем Cree XP-L.Сначала найдите таблицу характеристик потока (рисунок 5). Позже мы коснемся биннинга, который отмечен в столбце «Группа», но давайте предположим, что мы будем использовать холодный белый XP-L из самого высокого бина (v5). Выделенное число является типичным потоком при 1050 мА, который является током, при котором измеряется XP-L. Справа от этого приведены типичные значения люмена для токов возбуждения 1500, 2000 и 3000 мА.

LED luminous flux chart

Рисунок 5 - Диаграмма светового потока светодиодов

В качестве примера, скажем, мы хотим запустить этот светодиод с драйвером BuckBlock LED LED Relative Flux Chart 2100 мА, и нам нужно найти, каким будет световой поток.При управлении промежуточным током привода, которого нет в списке, найдите график относительного потока в зависимости от тока на листе данных, который выглядит как график справа.

Стрелка - это проверенный (базовый) выход (при относительном потоке 100%). Следуя кривой до 2100 мА (?), Мы видим, что это увеличение света на 75%. Взяв 460 люмен сверху и умножив его на 1,75, мы видим, что холодный белый XP-L, работающий при 2100 мА, выделяет около 805 люмен.

Может быть трудно найти светодиоды и люмен, необходимые для переключения на светодиоды.Это связано с тем, что свет всегда измерялся мощностью лампы. Светодиоды имеют гораздо лучшую эффективность, что делает практически невозможным их измерение таким образом, поскольку светодиод на 50 Вт будет значительно ярче, чем лампа накаливания на 50 Вт. На рисунке 7 мы показываем различные лампы накаливания и сколько люменов они дают на выходе. Это помогает лучше понять, какого света ожидать от светодиода, и будет ли он таким же, как старое освещение.

Incandescent Watts converted to Lumens

Рисунок 6 - Мощность лампы накаливания в люменах

Угол обзора и оптика

В наших 5-миллиметровых светодиодах указаны углы обзора для каждого, поэтому просто найдите тот, который подойдет вам.Что касается светодиодов для поверхностного монтажа, большинство из них излучают очень широкий угол при 125 градусах! К счастью, светодиодные звездные платы совместимы и просты в использовании со светодиодной оптикой. Эта вторичная оптика используется для фокусировки света, она может отражать свет от светодиода в точечную, среднюю, широкую или эллиптическую или овальную форму.

Как видно на рисунке 8, оптика 1-Up имеет коническую форму и требует держателя для оптики. В случае наших светодиодных плат оптические держатели имеют четыре ножки, которые садятся в канавки звезды.Тройные светодиодные звезды также совместимы с оптикой Carclo, построенной с тремя отверстиями в плате для установки ножек оптики.

LED lenses and optics

Рисунок 7 - Светодиодная оптика и держатели

Как включить светодиоды

Светодиоды

известны своей лучшей эффективностью среди всех других источников света. Эффективность - это мера того, насколько хорошо источник света производит видимый свет, также называемый люменами на ватт. Другими словами, сколько света мы получаем за наш ватт мощности. Чтобы найти это, сначала выясните мощность используемого светодиодного индикатора.Чтобы найти ватты, необходимо умножить прямое напряжение (напряжение, при котором ток начинает течь в нормальном проводящем направлении) на ток возбуждения в амперах (обратите внимание, что он ДОЛЖЕН быть в амперах… не в миллиамперах). Давайте рассмотрим в качестве примера светодиод Cree XP-L 1-up.

Finding an LEDs forward voltage

Рисунок 8 - Прямое напряжение светодиода

Допустим, мы работаем с этим Cree XP-L при 2000 мА. Из рисунка 8 видно, что при этом токе привода прямое напряжение составляет 3,15. Таким образом, чтобы найти ватты, мы умножаем 3.15 (прямое напряжение) на 2 А (2000 мА = 2 А), что составляет 6,3 Вт.

Итак, теперь, чтобы найти эффективность, нам просто нужно разделить 742 люмен (проверенное количество люменов для этого светодиода при 2000 мА) на 6,3 Вт. Таким образом, КПД (люмен / ватт) этого Cree XP-L составляет 117,8. Это отличная эффективность, но также стоит отметить, что Cree может похвастаться тем, что светодиод XLamp XP-L обладает прорывной эффективностью 200 люмен / ватт при 350 мА. Полезно знать, что эффективность снижается, когда вы подаете больше тока на светодиод, так как это увеличивает нагрев, что делает светодиод немного менее эффективным.Иногда вам придется принять это, если вам нужно, чтобы светодиод был очень ярким, но если вы хотите добиться максимальной эффективности, вам следует использовать светодиоды с более низким током. Все это помогает определить, сколько энергии потребуется вашим приложениям, а также определить экономию энергии в будущем.

Немного больше о драйверах светодиодов

Это означает, что вам нужно найти драйвер светодиода, способный управлять светодиодами в нужном токе, чтобы получить желаемое количество люменов.Драйвер светодиода - это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Драйвер реагирует на изменяющиеся потребности светодиода, обеспечивая постоянное количество энергии для светодиода, когда его электрические свойства меняются в зависимости от температуры. Хорошая аналогия в понимании этого - это автомобиль на круиз-контроле. Когда автомобиль (светодиод) проезжает через холмы и долины (изменения температуры), круиз-контроль (водитель) обеспечивает постоянную скорость (свет), регулируя газ (мощность), необходимый для этого.Драйвер так важен, потому что светодиоды требуют очень определенной электрической мощности для правильной работы. Если напряжение, подаваемое на светодиод, ниже необходимого, через переход проходит очень мало тока, что приводит к слабому освещению и плохой работе. С другой стороны, если напряжение слишком велико, слишком большой ток течет к светодиоду, и он может перегреться и получить серьезные повреждения или полностью выйти из строя (тепловое разгон). Обязательно проверяйте таблицу данных светодиодов, чтобы знать, какой ток рекомендуется использовать, чтобы избежать этих проблем.

Какое напряжение мне нужно, чтобы загорелся светодиод?

Это часто задаваемый вопрос, и его довольно легко понять. Все, что вам нужно знать, это прямое напряжение ваших светодиодов. Если у вас есть несколько светодиодов последовательно, то вам нужно учитывать все объединенные прямые напряжения, если у вас параллельная цепь, то вам нужно только учитывать прямое напряжение от того, сколько светодиодов у вас на строку. Подробнее о настройке проводки см. Здесь. Рекомендуется не превышать 2 Вольт, поскольку некоторые драйверы (например, драйверы LuxDrive) требуют, чтобы драйвер работал правильно.Поэтому, если ваше общее прямое напряжение для последовательной цепи составляет 9,55, вы должны быть в безопасности с напряжением питания 12 В. Для автономных драйверов (вход переменного тока) просто знайте выходное напряжение, на которое они рассчитаны, и убедитесь, что вы защищены, поэтому драйвер ввода переменного тока с диапазоном выходного напряжения 3-12 В пост. Тока также подойдет для этого приложения.

Heat Control

Определение мощности вашей системы также поможет вам узнать больше о необходимом контроле температуры. Поскольку эти светодиоды являются мощными, они выделяют тепло, что может быть очень плохо, как вы можете узнать здесь.Слишком большое количество тепла приведет к тому, что светодиоды будут производить меньше света, а также сокращают срок службы. Мы всегда рекомендуем использовать радиатор и хотели бы использовать около 3 квадратных дюймов на каждый ватт светодиодов. Для больших мощностей я бы порекомендовал поиск радиатора, который рекомендуется для количества потребляемой мощности.

LED Binning & Quality

Сейчас, когда светодиодная индустрия растет довольно быстрыми темпами, важно понимать разницу между светодиодами. Это общий вопрос, так как светодиоды могут варьироваться от очень дешевых до очень дорогих.Я был бы осторожен при покупке дешевых светодиодов, так как вы всегда получаете то, за что платите, да, сначала светодиоды могут отлично работать, но обычно они не работают долго или сгорают быстро из-за плохого тестирования.

Все светодиоды, представленные здесь на LEDSupply, тщательно отобраны. У нас только лучшие бренды и цветовые температуры. Наш обширный опыт в отрасли помог нам понять важность качественного производства и сборки светодиодов. При производстве светодиодов производительность варьируется в зависимости от средних значений в технических паспортах.По этой причине производители устанавливают светодиоды на световой поток, цвет и прямое напряжение. Мы выбираем ячейки с самым высоким световым потоком (видимым светом) и самым низким прямым напряжением, поскольку это гарантирует, что у нас есть светодиоды с наилучшей эффективностью. Большое количество светодиодной продукции производится дешево и не документируется правильно, что приводит ко многим неудачным проектам, а затем заставляет людей думать, что светодиоды на самом деле не работают так долго, как они говорят. Благодаря нашему опыту и покупательной способности, мы можем предложить лучшие продукты по разумным ценам.

Это должно дать вам хорошее начало для понимания светодиодов и того, что нужно искать, но если у вас есть дополнительные вопросы или вы хотели бы получить дополнительную информацию о конкретном продукте и о том, будет ли он работать для вас, мы здесь, чтобы помочь. Просто напишите нам по адресу [email protected] или позвоните по телефону (802) 728-6031, чтобы пообщаться с нашей очень знающей командой технической поддержки.

,

Руководство по пайке светодиодов - LEDSupply BLOG

soldering iron & station Пайка: вот что работает!
Борьба с пайкой и разрушение ваших светодиодов и печатной платы (PCB) или печатной платы с металлическим сердечником (MCPCB) легко обойтись без надлежащих инструментов, материалов и техники пайки. Чтобы избежать общих проблем со светодиодной пайкой, мы оглянулись на наш более чем 20-летний опыт работы с электроникой и изложили здесь все «что нужно и чего нельзя» для пайки на светодиоды. Мы стремимся помочь вам сэкономить время, деньги и избежать разочарований, поэтому, возможно, вы попробуете второй светодиодный проект с нами! Кроме того, в конце есть видео, которое показывает процесс в действии.

Давайте начнем с простого…

MCPCB LED Star

MCPCB LED Star

Припой - это проводящий материал, который плавится около 400 градусов по Фаренгейту и позволяет двум металлическим частям соединяться в цепи. Стандартное соединение «точка-точка» состоит из двух выводов, скажем, катод светодиода и анод второго светодиода скручены и спаяны вместе; это более эффективно, чем просто скручивание поводков. Другой распространенный тип паяного соединения встречается на печатных платах и ​​MCPCB, где на плате имеются проводящие дорожки, которые ведут к компонентам, где осуществляется паяное соединение.Большая часть пайки, с которой мы сталкиваемся, связана со светодиодами на MCPCB, которые вы видите справа, и мы показываем пример в видео ниже.

Вот важный момент, который нужно помнить ...

Припой

обычно составляет 60 процентов олова и 40 процентов свинца с сердечником из канифоли (центр припоя). Ядро канифоли стоит упомянуть, потому что оно удаляет загрязнения на контактах и ​​улучшает электрическое соединение; в основном это помогает припою прилипать к контактной площадке. Поскольку заставить припой течь и прилипать к поверхности иногда бывает трудно, знание того, что флюс находится в центре припоя, означает, что вы можете помочь избежать этой проблемы, целенаправленно расплавив центр припоя непосредственно на поверхности.Это позволяет получить поток канифоли на поверхности в первую очередь и способствует прилипанию припоя к поверхности.

Имея и поддерживая правильные инструменты для торговли

Припой 0.20mm Thick Solder

толщиной 0,20 мм

Припой: Мы предпочитаем припой с содержанием олова 60/40 в качестве свинцового состава и толщиной 0,20 мм. Эта толщина припоя идеально подходит практически для всех наших применений, и это то, что мы рекомендуем. Подробности о припое, который мы используем, здесь.

Common Soldering Iron

Паяльник обыкновенный

Утюг: Наличие качественного паяльника и наконечников разных размеров делает любую работу проще и быстрее.Многие проблемы, которые мы видим от клиентов, связаны с дешевыми утюгами и маленькими советами. Если утюг недостаточно мощный или наконечник слишком маленький, то температура поверхности никогда не становится достаточно высокой, чтобы равномерно течь припой. Мы рекомендуем по крайней мере 30-ваттный утюг, к сожалению, он может быть дорогим, и, если вы не планируете делать много пайки, эти затраты могут быть трудно оправдать. Есть недорогие паяльники, которые подойдут для небольших работ, но если вам нужно много паять, и вы хотите минимизировать хлопоты и увеличить срок службы, сделайте себе одолжение и купите хороший утюг.Для наших собственных проектов светодиодов и комплектов светодиодов, которые мы производим для клиентов, мы используем такой утюг.

Soldering Iron Tips

Жала для паяльников

Паяльное жало: Поскольку не все поверхности паяльной пластины имеют одинаковый размер, часто паяльники поставляются со сменными размерами жала; у некоторых есть тонкости, а у других есть более широкие подсказки стиля клина. Подбор размера наконечника к размеру поверхности может значительно облегчить нагрев паяльной пластины. Если вы не можете нанести припой на подушку, возможно, это из-за того, что железный наконечник слишком мал и не распространяет тепло по достаточно широкой области.

Еще один лакомый кусочек…

Если ваши мощные светодиоды на радиаторе (что они часто делают) имеет смысл подключить пайку перед тем, как прикрепить светодиод к радиатору. При попытке припаять к светодиоду, который уже находится на радиаторе, радиатор иногда может поглотить все тепло от утюга и сделать нагрев поверхности паяльной площадки практически невозможным.

Tinning soldering iron tip

Жало для паяльной жести

оловянный наконечник: Попытка пайки без луженого наконечника бесполезна.Для правильного лужения наконечника утюга нанесите на него припой и нанесите толстый слой. Следующий шаг - стереть излишки припоя влажной губкой и, наконец, снова нанести небольшое количество припоя на наконечник.

Cleaning the soldering surface

Очистка поверхности пайки

Чистая поверхность припоя: Очевидно, что чем более чистая поверхность, тем лучше. В идеале убедитесь, что на поверхности нет грязи, пыли, эпоксидной смолы или чего-либо еще.

Tinning a soldering pad

лужение паяльной площадки

оловянные поверхности (провода, паяльная подушка или печатная плата): В нашем видео мы показываем пример пайки проводов к светодиодной звезде Cree, но перед окончательным соединением провода сначала луженые.Подобно лужению железа, на провода наносят тонкий слой припоя; важно, чтобы припой прилип к проволоке. Помните приведенное выше предположение о том, что канифоль находится в середине припоя; использование середины припоя помогает лучше прилипать к проволоке. Кроме того, в примере на нашем видео поверхность луженой паяльной поверхности также становится луженой. Приложите железный наконечник к паяльной прокладке и начните наносить припой на контактную площадку. Припой должен равномерно течь по всей подушке, и как только он действительно удалит утюг и позволит припою укрепиться.

Окончательное соединение: На этом этапе вся тяжелая работа выполнена. С хорошо луженым наконечником и поверхностью просто прикоснитесь к двум деталям, которые припаиваются вместе с утюгом. Припой на каждой поверхности должен течь; быстро удалите утюг, и когда припой затвердеет, оба компонента должны быть спаяны вместе.

Может ли пайка быть сложной?

Ruined LED from soldering

Загубленный светодиод от пайки

Да. Не расстраивайтесь поначалу, если вы испортите один или два компонента - мы все это сделали! Помните, что утюги горячие, а светодиоды не любят слишком много тепла.Будьте осторожны с настройками температуры вашего утюга и как долго вы наносите утюг на поверхность. В большинстве случаев не требуется более нескольких секунд, чтобы припой стекал и прилипал к поверхности. Если это займет больше времени, остановитесь и дважды проверьте этот пост и посмотрите видео снова.

Помощь Добавить Советы?

Если у вас есть собственные вопросы или предложения, пожалуйста, оставьте комментарий, и мы сможем добавить их к сообщению!

Пайка светодиодов в видео!

,
решено: индикатор зарядки аккумулятора постоянно мигает белым и заряжается ... - HP Support Community

@ arusso9

Спасибо, что обратились к нам на форумах поддержки HP. Came Я наткнулся на ваш пост и хотел бы помочь.

Я понимаю, что у вас есть конвертируемый ПК HP ENVY 15-u010dx x360. Я читал, что ноутбук включается, и вы можете работать с ним. Но батарея не заряжается. Индикатор зарядки белый и продолжает мигать.На значке батареи появляется сообщение «подключен, не заряжается».

Я рекомендую вам выполнить следующие шаги, чтобы изолировать проблему и решить проблему:

  • Выключите ноутбук.
  • Извлеките аккумулятор. Если аккумулятор встроен и не имеет защелки, чтобы освободить его, оставьте аккумулятор внутри ноутбука.
  • Отключен адаптер переменного тока от ноутбука.
  • Нажмите и удерживайте кнопку питания в течение 15 секунд.
  • Подключите аккумулятор и подключите адаптер переменного тока.
  • Включите ноутбук.

Давайте удалим драйверы батареи, а затем переустановим их. Следующие шаги помогут:

  • Откройте диспетчер устройств.
  • Развернуть "Батареи". Щелкните правой кнопкой мыши драйверы ACPI и выберите «Удалить».

  • Закройте диспетчер устройств.
  • Перезагрузите ноутбук.При перезапуске Windows переустановит драйверы батареи.

Если аккумулятор по-прежнему не заряжается, выполните обновление BIOS на ноутбуке по этой ссылке . Пожалуйста, убедитесь, что зарядное устройство подключено к ноутбуку во время обновления BIOS.

После успешного обновления BIOS вы можете проверить батарею, если батарея не заряжается. Следующие шаги помогут:

  • Убедитесь, что шнур питания и адаптер подключены к системе и сетевой розетке.

  • Нажмите и удерживайте кнопку питания, пока компьютер полностью не выключится.

  • Включите компьютер.

  • Немедленно нажимайте клавишу F2 примерно раз в секунду, пока не появится экран диагностики оборудования UEFI.

  • В главном меню UEFI выберите Тесты компонентов.

Рисунок: Главное меню UEFI с выбранными тестами компонентов

UEFI Main menu with Component Tests selected

  • В меню «Проверка компонентов» выберите «Мощность
  • ».

Рисунок: Меню UEFI Components Tests с выбранной мощностью

UEFI Component Tests menu with Power selected

  • В меню питания выберите тест батареи.

Я искренне надеюсь, что это решит проблему. Пожалуйста, не стесняйтесь, дайте мне знать, как это происходит. Всего наилучшего! 🙂

,

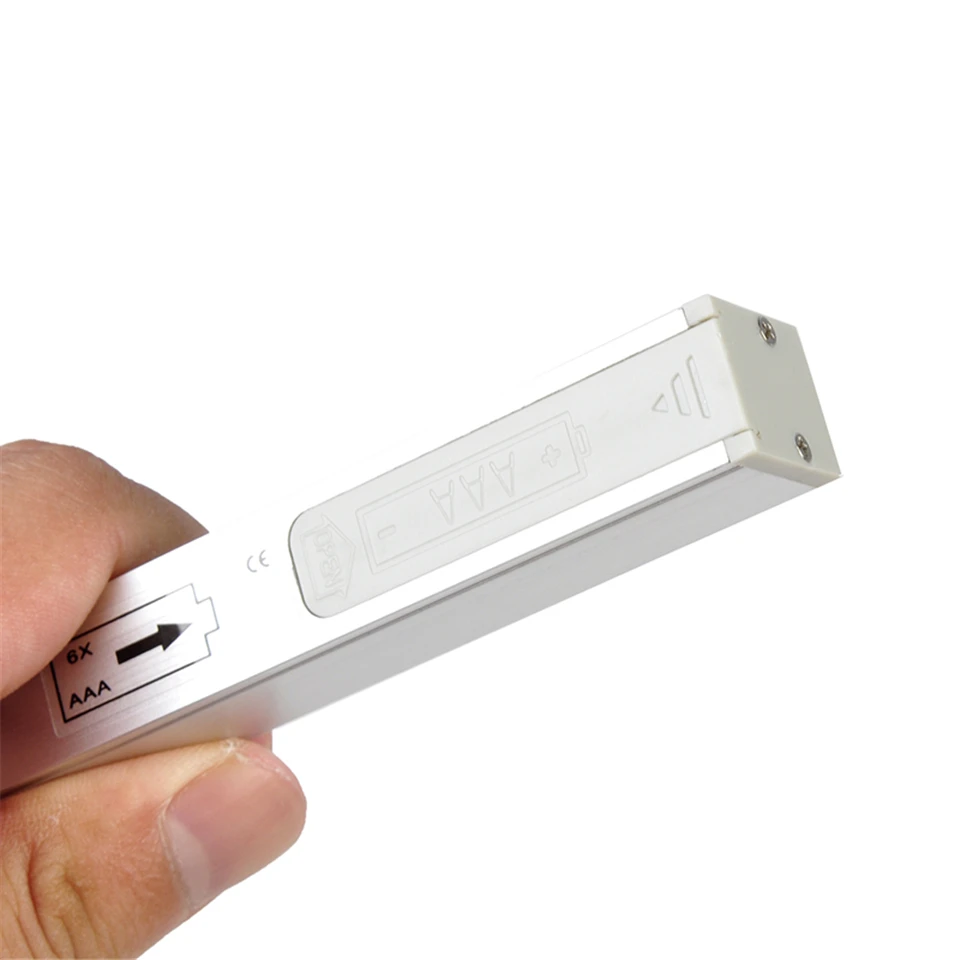

20leds батарея Беспроводной ИК-датчик движения Ночной свет для спальни Шкаф Шкаф Ящик 6 * AAA Батарея питания Stick на лампу | |

Спальня Детская комната кабинет Светодиодный ИК-датчик движения ночник Светодиодный автоматический датчик лампы

Спецификация:

Наименование: Датчик движения Ночной свет

Напряжение: 5В

Количество светодиодов: 20LEDs

Режим индукции: PIR-датчик

Расстояние индукции: около 3-5 м

Угол индукции (°): 100 °

Угол луча: 120 °

Время задержки: около 15-20 секунд

Материал: АБС + алюминиевый сплав

Цветовая температура: теплый белый / Холодный белый

Размер: L365mm * W30mm * h28mm

Работает на: 6 * батарея AAA

Средний срок службы: более 80000 часов

Гарантия: 2 года

Особенности:

1.Высокая яркость, высокая чувствительность, низкое энергопотребление, длительный срок службы, энергосбережение.

2. Автоматическая индукция: с использованием передовой технологии PIR-распознавания, автоматическое включение, когда тело входит в диапазон индукции, и время задержки автоматического выключения около 15 с, когда тело покидает его.

3. Простая установка, без проводки, без винта, вы можете приклеить его в любом месте с помощью клейкой ленты и магнитных полей.

4. Подходит для дверного проема, шкафа, книжного шкафа, гардероба, шкафа, подвала, мансарды, гостиничного шкафа, сейфа, палатки, багажника, спальни, ванной комнаты, кухни, коридора и т. Д.

20led sensor night light01 20led sensor night light02 20led sensor night light03 20led sensor night light04 20led sensor night light06 20led sensor night light08 20led sensor night light11 20led sensor night light10 20led sensor night light09

1, Принять новый тип высокоэффективной технологии белых светодиодов: светодиодные лампы с высокой эффективностью, энергосбережение, длительный срок службы, отсутствие излучения, энергосбережение, защита окружающей среды, Взрывозащищенный холодный свет, подходящий для разных мест, является светоизлучающим устройством, которое заменяет традиционный ламповый свет и энергосберегающую лампу.

2, Усовершенствованная технология обнаружения теплового инфракрасного излучения человека, которая отличается от традиционной обычной технологии, такой как акустические, сенсорные, кнопки, имеет такие преимущества, как высокая чувствительность, защита от помех, тишина, быстрая скорость реакции, большое расстояние индукции.В то же время, нет никакого излучения, разработкой которого является низкое энергопотребление. И это лампа, к которой не нужно прикасаться, чтобы загореться, которая может максимально улучшить здоровую среду для людей, чтобы неожиданно защитить нас от микробной инфекции.

3. Зажигайте, когда есть люди, выключайте, когда нет людей: оптимизированный дизайн управления индукцией может экономить энергию и освобождать себя, больше не нужно беспокоиться о том, чтобы забыть выключить свет, и чувствовать себя раздраженным из-за этого.

4. Встроенный датчик света может автоматически распознавать дневной и ночной свет, в режиме ожидания при дневном свете и при освещении в ночное время, что является экологически чистым.

5, Humanized дизайн показывает изысканный внешний вид, который является модным, ультратонкий, корпус из алюминиевого сплава.

6, Разумная конструкция конструкции, крепление скрыто умело, установка без винта.

Отправить ответ

avatar
  Подписаться
Уведомление о
