Что представляет собой резистор 102 SMD

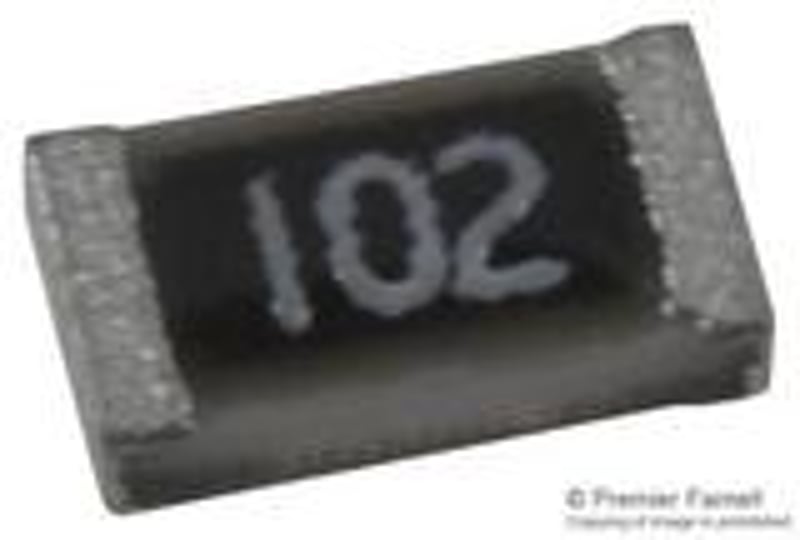

Резистор 102 SMD — это чип-резистор для поверхностного монтажа с сопротивлением 1 кОм. Маркировка «102» на корпусе означает:

Первые две цифры (10) — значащие цифры
Третья цифра (2) — множитель 10^2

Таким образом, 10 х 10^2 = 1000 Ом = 1 кОм.

SMD резисторы имеют компактные размеры и предназначены для автоматизированного монтажа на печатные платы. Они широко используются в современной электронике.

Основные характеристики SMD резисторов

Ключевые параметры чип-резисторов включают:

Номинальное сопротивление (от долей Ом до десятков МОм)
Допустимое отклонение (обычно ±1%, ±5%)
Максимальная рассеиваемая мощность (0.063 — 0.25 Вт для типовых размеров)
Температурный коэффициент сопротивления (TKR)
Максимальное рабочее напряжение
Диапазон рабочих температур

Выбор конкретного резистора зависит от требований схемы по точности, мощности и другим параметрам.

Система маркировки SMD резисторов

Для маркировки чип-резисторов используются следующие основные системы кодирования:

3-значный код

Наиболее распространенная система для резисторов общего применения. Примеры:

102 = 1 кОм
473 = 47 кОм
105 = 1 МОм

4-значный код

Используется для более точных резисторов. Первые 3 цифры — значащие, четвертая — множитель. Примеры:

1001 = 1 кОм
4992 = 49.9 кОм
1003 = 100 кОм

EIA-96 код

Трехсимвольный буквенно-цифровой код для прецизионных резисторов. Например:

01B = 1 кОм
22C = 2.2 кОм
68D = 68 кОм

Правильная расшифровка маркировки позволяет точно определить номинал резистора.

Типоразмеры SMD резисторов

Чип-резисторы выпускаются в стандартных типоразмерах, обозначаемых четырехзначным кодом:

0201 — 0.6 x 0.3 мм
0402 — 1.0 x 0.5 мм
0603 — 1.6 x 0.8 мм
0805 — 2.0 x 1.25 мм
1206 — 3.2 x 1.6 мм
1210 — 3.2 x 2.5 мм
2010 — 5.0 x 2.5 мм
2512 — 6.3 x 3.2 мм

Выбор конкретного типоразмера зависит от требуемой мощности рассеивания и доступного места на плате. Меньшие корпуса позволяют повысить плотность монтажа.

Технология изготовления SMD резисторов

Основные технологии производства чип-резисторов:

Толстопленочные — резистивный слой из металлооксидной пасты
Тонкопленочные — напыленный металлический слой
Фольговые — вытравленная металлическая фольга

Толстопленочные резисторы наиболее распространены благодаря низкой стоимости. Тонкопленочные и фольговые обеспечивают лучшую точность и стабильность.

Резистивный элемент формируется на керамической подложке. Контактные площадки покрываются никелем и оловом для улучшения паяемости.

Преимущества и недостатки SMD резисторов

Основные достоинства чип-резисторов:

Малые габариты и вес
Пригодность для автоматизированного монтажа
Хорошие высокочастотные характеристики
Низкая стоимость при массовом производстве

К недостаткам можно отнести:

Меньшую нагрузочную способность по сравнению с выводными резисторами
Сложность ручного монтажа/демонтажа
Чувствительность к перегреву при пайке

Тем не менее, преимущества SMD компонентов обусловили их широкое распространение в современной электронике.

Области применения SMD резисторов

Чип-резисторы используются практически во всех сферах электроники:

Потребительская электроника (смартфоны, ноутбуки, телевизоры)
Автомобильная электроника
Промышленная автоматика
Медицинское оборудование
Телекоммуникационная аппаратура
Военная и аэрокосмическая техника

Они выполняют те же функции, что и обычные резисторы: ограничение тока, деление напряжения, создание нагрузки и т.д.

Благодаря малым размерам SMD резисторы позволяют создавать компактные электронные устройства с высокой плотностью монтажа.

Особенности монтажа SMD резисторов

При работе с чип-резисторами следует учитывать некоторые нюансы:

Монтаж выполняется при помощи паяльной пасты и оплавления в печи или инфракрасным нагревом
Ручная пайка требует аккуратности из-за малых размеров
Важно не допускать перегрева компонента при пайке
Следует учитывать полярность для некоторых типов прецизионных резисторов
Рекомендуется использовать трафареты для нанесения паяльной пасты

Правильный монтаж обеспечивает надежное соединение и долговечность работы резистора в составе устройства.

SMD резисторы стали неотъемлемой частью современной электроники благодаря своим компактным размерам и удобству автоматизированного монтажа. Понимание их характеристик и особенностей применения необходимо для успешного проектирования электронных устройств.
