Диоды и резисторы: основные отличия

Диоды и резисторы — это два фундаментально разных типа электронных компонентов, которые выполняют различные функции в электрических цепях:

• Диод пропускает ток только в одном направлении, а резистор ограничивает ток в обоих направлениях.
• Диод состоит из полупроводников p-типа и n-типа, а резистор изготавливается из проводящих материалов.
• Диод используется для выпрямления переменного тока, а резистор — для ограничения тока и падения напряжения.
• Вольт-амперная характеристика диода нелинейна, а резистора — линейна.
• Диод имеет два электрода (анод и катод), а резистор — два вывода без полярности.

Принцип работы и устройство диода

Диод состоит из полупроводников p-типа и n-типа, соединенных вместе. На границе образуется p-n переход, который пропускает ток только в одном направлении. Основные свойства диода:

• Низкое сопротивление при прямом включении
• Высокое сопротивление при обратном включении
• Способность выпрямлять переменный ток
• Наличие порогового напряжения открытия

Диод имеет два вывода — анод и катод. Ток протекает от анода к катоду при прямом включении.

Устройство и характеристики резистора

Резистор представляет собой пассивный компонент, обладающий электрическим сопротивлением. Основные свойства резисторов:

• Линейная вольт-амперная характеристика
• Постоянное значение сопротивления
• Рассеивание энергии в виде тепла
• Отсутствие полярности

Резисторы изготавливаются из проводящих материалов — металлических сплавов или углерода. Номинал сопротивления обозначается цветовой маркировкой.

Применение диодов в электронике

Благодаря своим уникальным свойствам диоды широко применяются в электронных схемах:

• Выпрямление переменного тока

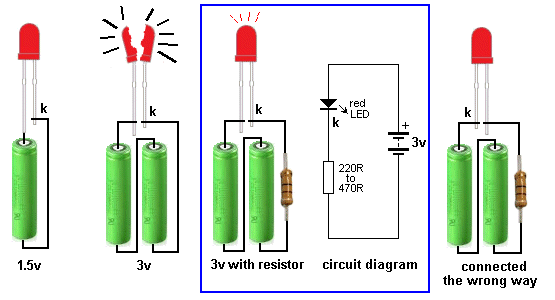

• Защита от обратного тока
• Стабилизация напряжения (стабилитроны)
• Детектирование радиосигналов
• Преобразование света в электричество (фотодиоды)
• Генерация света (светодиоды)

Диоды незаменимы в источниках питания, защитных цепях, детекторах излучения и многих других устройствах.

Где используются резисторы?

Резисторы являются одними из самых распространенных компонентов и выполняют множество функций:

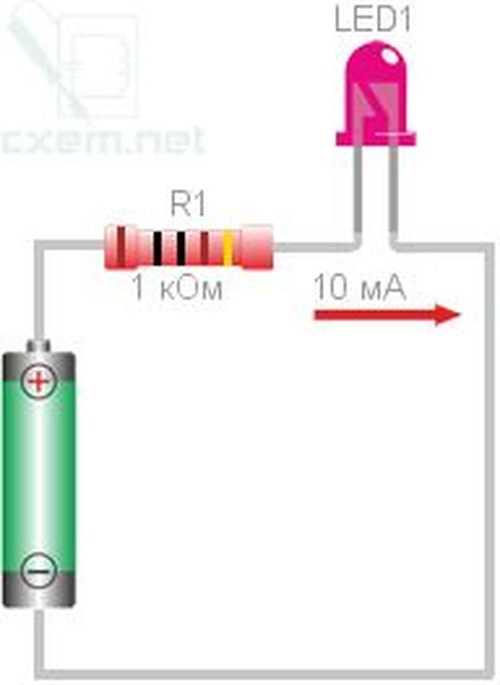

• Ограничение тока в цепи
• Деление напряжения
• Создание нагрузки
• Формирование RC-цепей
• Преобразование тока в напряжение
• Смещение рабочей точки транзисторов

Резисторы встречаются практически во всех электронных устройствах — от простейших до самых сложных.

Как проверить исправность диода?

Простейшая проверка диода выполняется с помощью мультиметра:

1. Установите мультиметр в режим прозвонки диодов
2. Подключите красный щуп к аноду, черный — к катоду
3. Исправный диод покажет напряжение 0.5-0.7 В
4. При обратном подключении показания должны быть «OL» (обрыв)

Если диод пробит, он будет звонить в обоих направлениях. Если в обрыве — не будет звонить совсем.

Методы проверки резисторов

Для проверки резистора можно использовать следующие способы:

• Измерение сопротивления мультиметром — должно соответствовать номиналу
• Визуальный осмотр на предмет повреждений, обугливания
• Проверка целостности цепи в режиме прозвонки
• Измерение падения напряжения при прохождении тока

Неисправный резистор может иметь обрыв, короткое замыкание или значительное отклонение от номинала.

Основные типы диодов

Существует множество разновидностей диодов для различных применений:

• Выпрямительные диоды — для преобразования переменного тока в постоянный
• Стабилитроны — для стабилизации напряжения
• Светодиоды — для генерации света
• Фотодиоды — для детектирования света
• Варикапы — для электронной подстройки емкости
• Диоды Шоттки — для высокочастотных применений

Каждый тип диодов имеет свои характерные особенности и область применения.

Разновидности резисторов

Резисторы также бывают различных типов:

• Постоянные резисторы — с фиксированным сопротивлением
• Переменные резисторы — с регулируемым сопротивлением
• Подстроечные резисторы — для точной настройки
• Прецизионные резисторы — с малым допуском
• Мощные резисторы — для рассеивания большой мощности
• Термисторы — с зависимостью от температуры

Выбор типа резистора зависит от требований конкретной схемы.

Разница между диодом и резистором — Разница Между

Видео: Резистор, конденсатор, катушка индуктивности, сравнение свойств в электрических цепях

Ключевая разница: Диод — это тип электрического устройства, которое позволяет току проходить через него только в одном направлении. Он состоит из полупроводника N-типа и полупроводника P-типа, которые размещены вместе. Резистор — это электрический компонент, который используется для обеспечения сопротивления току в цепи. Они в основном используются для производства тепла или света.

Диод может быть описан как электронный компонент, который позволяет протекать току в одном направлении. В дополнение к этому, он также подавляет ток в противоположном направлении. Другими словами, это самый простой из двух терминальных односторонних полупроводниковых приборов. Две клеммы диодов известны как анод и катод. Он состоит из полупроводника N-типа и полупроводника P-типа, которые размещены вместе.

Катод — это сторона P-типа, а анод — это N-тип. Диод может быть тесно связан с выключателем. Одним из наиболее распространенных типов диодов является «кремниевый диод». Он заключен в стеклянный цилиндр, а также содержит темную полосу, которая отмечает катодную клемму.

Диоды часто используются для выпрямления напряжения переменного тока в напряжение постоянного тока. Существуют различные типы диодов. Например, фотодиод — это тот, который позволяет току течь при попадании на него света. Эти типы диодов широко используются в качестве детекторов света. Диод также известен как выпрямитель.

Резисторы — это электронные компоненты, которые используются для создания точного количества сопротивления в цепи. Следовательно, резистор также можно назвать пассивным устройством с двумя выводами. Они обычно сделаны из металлической проволоки или углерода. Эти компоненты спроектированы так, чтобы поддерживать стабильное значение сопротивления. Они доступны в различных формах и размерах.

Если резисторы соединены последовательно, ток через каждый резистор остается неизменным. Однако когда резисторы подключены параллельно, то подводимый ток эквивалентен сумме токов через каждый резистор. Существует множество типов резисторов, таких как прецизионный проволочный обмоток, стандарты NIST, силовой проволочный обмоток, резисторы с плавкими предохранителями, углеродная композиция, углеродная пленка, металлическая пленка, фольга, намотка намотки и резисторные силовые резисторы. Каждый из этих резисторов имеет полезное назначение.

Резистор обычно выполнен из резистивного материала и имеет цилиндрическую форму. Обычно резистор имеет коричневатый корпус с несколькими полосками, нарисованными на его корпусе. Эти полосы на самом деле код, определяющий значение резистора (в омах).

Сравнение между диодом и резистором:

	диод	резистор
Определение	Диод — это тип электрического устройства, которое позволяет току проходить через него только в одном направлении.	Резистор — это электрический компонент, который используется для обеспечения сопротивления току в цепи. Они в основном используются намеренно для производства тепла или света.
Пользы	Отсечение и зажим — для защиты цепей путем ограничения напряжения Выпрямитель напряжения — включение переменного тока в постоянный Множители напряжения Нелинейное смешение двух напряжений	Падение напряжения Предельный ток Ослабление сигналов Действовать как обогреватели Действовать как предохранители Отделка электрических нагрузок Разделить напряжения
Типы	Распределительный диод (обычный тип) Светоизлучающий (LED) Фотодиоды (поглощает свет, дает ток) Шоттки (высокоскоростной переключатель, низкое напряжение при включении, Al. На кремнии) Туннель (немного отличается от диодов, отрицательное сопротивление) Veractor (колпачок соединения зависит от напряжения) Стабилитрон (специальный диод, использующий обратное смещение)	Обычные резисторы — следуйте закону Ома, который гласит, что ток (I) пропорционален напряжению (V), а коэффициент пропорциональности равен сопротивлению (R). Уравнение V = IR. Переменные и нелинейные резисторы — не подчиняются закону Ома и поэтому называются неомическими. К ним относятся потенциометры, варисторы, термисторы и фоторезисторы.
Представление на принципиальной схеме	Горизонтальная линия со стрелкой, указывающей на пересекающуюся вертикальную линию.	Резистор представлен неровной линией.

Изображения предоставлены: wikipedia.org

Как проверить резистор, конденсатор, диод и транзистор на исправность?

Эксплуатация полупроводниковых устройств

Проверка состояния и качества изготовления полупроводниковых систем автоматического управления и контроля выполняется электрогруппой судна или при ее участии. Наиболее полные проверки производятся при приемке судна после постройки или заводского ремонта.

В процессе приемо-сдаточных испытаний проверяют конструктивное выполнение, состояние монтажа и функционирование систем. Проверка конструктивного выполнения и монтажа должна охватывать все части автоматической системы: блоки системы управления, которые монтируются в щите или панели, датчики и кабельные соединения. Проверка производится при полностью обесточенной системе.

Отдельные блоки полупроводниковых устройств собраны на платах с печатным монтажом. Сначала производят внешний осмотр щита (пульта, панели). Все поверхности, как внешние, так и внутренние, должны быть ровными, чистыми и хорошо окрашенными. Места ввода кабелей должны иметь сальниковые уплотнения; в отверстия на корпусе должны быть установлены заглушки. Не допускается, чтобы над щитом проходили трубопроводы с фланцами.

Расположение щита должно быть удобным для обслуживания. Необходимо, чтобы дверца легко и полностью открывалась и закрывалась и имела уплотнительные прокладки, а на щите была табличка с его наименованием.

При осмотре внутренней части щита необходимо проверить, как разведены кабели, как выполнены выводные соединения, имеется ли маркировка проводов на выводных соединениях и маркировка гнезд для печатных плат.

Если на дверце установлены какие-либо устройства (сигнальные лампы, нажимные кнопки, переключатели и др.), то надо проверить крепление этих устройств и подводку проводов к ним. Гибкие многожильные провода должны быть собраны в жгут, связанный суровой нитью, пластмассовой лентой или заключенный в гибкую трубку. Жгут должен быть такой длины, чтобы не было натяжения при крайних положениях дверцы.

Для осмотра печатных плат каждую поочередно нужно вынуть из гнезда, осмотреть обе ее стороны и установить на место. Правильно установленная плата должна прочно удерживаться в своем гнезде и не качаться при умеренном нажатии пальцем на внешнюю торцевую кромку. При извлечении платы вначале требуется значительное усилие, а после выхода штырей из штепсельного разъема плата должна легко и свободно скользить в направляющих. Если на плате нет оправки, специально предназначенной для того, чтобы держать плату в руке, рекомендуется брать плату за боковые кромки или за раму электрического соединителя.

При осмотре платы с монтажной стороны следует обратить внимание на внешний вид элементов, не допускаются потемнения, царапины и т. п. Если элементы удерживаются на плате только своими внешними выводами, то они должны быть такой длины, чтобы расстояние между элементом и платой было в пределах от 3 до 8 мм. Изгибы внешних выводов непосредственно у корпуса элемента недопустимы. Со стороны пайки проверяют качество соединений: соединения должны иметь вид небольшого конуса, без раковин и лишнего припоя, провода хорошо облужены. Токопроводящие полосы печатной платы не должны иметь отслоений.

Поверхность платы должна быть покрыта лаком. Необходимо убедиться, что подстроечные потенциометры и переменные емкости не находятся в крайних положениях и дают возможность для регулировки. Ползунки потенциометров и переменных емкостей должны быть надежно законтрены от случайных перемещений. Проверяется качество подсоединения проводов к электрическим соединителям плат и крепление гнезд неподвижной части разъемов в каркасе щита. Соединительные провода должны быть собраны в жгуты.

При проверке монтажа датчиков следует убедиться, что места их установки выбраны правильно, т. е. исключается влияние внешней среды (температуры, вибрации, давления и т. д.).

Следует проверить плотность в месте ввода соединительного кабеля в корпус датчика, надежное закрепление органов регулировки датчика, наличие четкой разметки положения этих органов. Необходимо следить, обеспечена ли возможность снятия датчика для замены. Каждый датчик должен иметь табличку с наименованием или условным обозначением контролируемого им параметра.

При проверке кабельных соединений между отдельными частями автоматических систем следует обратить внимание на расположение кабелей, соединяющих датчики и устройства автоматики.

Эти кабели не должны располагаться в одной трассе с силовыми кабелями, так как переменное магнитное поле силовых кабелей может наводить ложные сигналы в жилах, идущих от датчиков.

В случае неполадок в работе полупроводниковой автоматической системы необходимо прежде всего выяснить, в каком узле или блоке произошел отказ. Неисправность можно устранить в сравнительно короткое время, заменив отказавший блок исправным, взятым из судового комплекта запасных частей. Необходимо убедиться в том, что неисправность полупроводниковой автоматической системы вызвана отказом в ее логической части, а не в каком-либо периферийном устройстве — датчике или исполнительном органе. Для определения неисправности в логической части схемы необходимо с помощью технической документации выяснить, какие контуры участвуют в формировании той функции системы, которая не выполняется или выполняется неправильно. Следует проверить состояние электрических соединителей плат, так как окисление или ослабление контактов приводит к резкому возрастанию переходного сопротивления и к нарушению соединения. Контактные поверхности протирают спиртом.

Что чаще всего выходит из строя на плате?

Самые простые и наиболее распространённые поломки плат, являются вышедшие из строя конденсаторы или сгоревшие предохранители, но также встречаются и более серьёзные поломки и для этого уже нужен не только внешний осмотр, но использование специальных приборов.

При осмотре платы, на которой расположены отказавшие контуры, следует обратить внимание на обуглившиеся резисторы, вспученные конденсаторы, оплавленные концы, потемневшие участки на печатной плате, отслоение полос и т. д. Все эти признаки помогают уточнить место неисправности.

Иногда неисправность определить внешним осмотром не удается. Простейшие измерения могут быть выполнены тестером. Для выявления отказавших элементов схемы следует разбить контур на участки так, чтобы выход одного участка являлся входом другого. На каждом выделенном участке контура измеряют выходную и входную величину (обычно напряжение), чтобы убедиться, что между этими величинами существует правильная функциональная связь, вытекающая из построения контура. Если эта связь нарушена, то участок следует считать неисправным. Дальнейшая задача заключается в поиске вышедших из строя элементов, входящих в состав данного участка контура.

Как проверить резистор на исправность?

Резисторы проверяют путем измерения сопротивления при снятом питании. Один конец резистора следует выпаять, чтобы в цепь не включались параллельные участки. Дефектные резисторы должны быть заменены новыми. Новый резистор должен иметь то же сопротивление и ту же мощность, что и вышедший из строя.

Как проверить конденсатор?

Характерные неисправности конденсаторов: пробой изоляции, внутренний обрыв, утечка заряда. В электролитических конденсаторах может произойти заметное вспучивание корпуса и даже его разрыв. Иногда можно наблюдать потеки электролита.

Если внешних признаков неисправности конденсатора нет, его следует для проверки снять с печатной платы.

Грубую проверку исправности конденсатора можно сделать омметром. Исправный конденсатор показывает сопротивление бесконечно большое, пробитый — порядка нескольких ом.

Как проверить диод на исправность?

Наиболее распространенные неисправности диодов: пробой, обрыв, утечка и нарушение герметичности корпуса. Эти дефекты не выявляются по внешнему виду и требуют проведения электрических измерений.

Диоды можно проверить, измерив сопротивление в прямом и обратном направлениях. Сопротивление в прямом направлении значительно меньше, чем в обратном. Диоды можно проверять без выпаивания на плате при снятом напряжении.

При пробое прямое и обратное сопротивления малы, при обрыве внутреннее сопротивление в обоих направлениях равно бесконечности.

Причиной пробоя или обрыва диодов может быть короткое замыкание или увеличение температуры в месте установки диода. Пробой может быть вызван всплеском напряжения в момент включения или выключения схемы. Пробой диода является следствием других неисправностей, которые нужно найти.

При наличии утечки сопротивление диода в прямом направлении нормальное, как у исправного прибора. В обратном направлении в течение первых нескольких секунд сопротивление велико, а затем медленно уменьшается. Если есть утечка, диод должен быть заменен. При пайке диода на плате необходим теплоотвод.

Как проверить транзистор?

Транзисторы используются в усилительных и ключевых схемах. В первом случае дефектный транзистор должен быть заменен не только идентичным по параметрам, но и имеющим такие же вольт-амперные характеристики, поэтому замена транзистора в этих схемах связана с известными трудностями.

В ключевых схемах транзистор работает в режиме «открыт — закрыт», поэтому при замене достаточно подобрать транзистор того же типа.

Припайка выводов должна производиться в такой последовательности: первым припаивается вывод базы, затем — эмиттера и последним — коллектора. При выпаивании транзистора соблюдают обратную последовательность: коллектор — эмиттер — база.

Транзистор можно проверять вольтметром непосредственно на печатной плате при включенном питании. Недопустимо проверять транзистор с помощью омметра, так как для многих транзисторов максимально допустимое напряжение между базой и эмиттером очень мало.

Напряжение батареи прибора может оказаться выше этого значения, и произойдет пробой перехода. При проверке исправности транзистора вольтметром на базу сначала подается минимальное напряжение, предусмотренное схемой и производятся измерения 1 и 2 (рис. 1).

Затем напряжение доводится до наибольшего значения, предусмотренного схемой, и снова производятся эти же измерения. В первом случае измерение 2 дает показание, близкое к напряжению питания (транзистор закрыт), во втором такое же измерение дает результат, близкий к нулю (транзистор открыт).

Рис. 1. Схема проверки транзистора

Если транзистор пробит, то в обоих случаях результаты измерения 2 равны нулю. При внутреннем обрыве в обоих случаях измерение 2 дает напряжение питания. При утечке измерение 2 на закрытом транзисторе показывает постепенное уменьшение напряжения от напряжения питания до 70—80% его значения. Все эти неисправности свидетельствуют о выходе транзистора из строя и необходимости его замены, причем следует искать причины выхода транзистора из строя.

Причинами пробоев и внутренних обрывов могут быть перегрузки транзисторов по току или высокая температура в месте установки транзистора. Перегрузка может произойти из-за короткого замыкания в цепи коллектора (зашунтировано сопротивление R3) или перенапряжения на базе.

Разница между диодом и резистором

Разница между диодом и резистором

Найти продуктыНайти содержимое

Корзина(0)

Товары Производители Уполномоченный агент Отправить запрос Блог (новости) О нас

Главная> Блог(Новости)> Знание>

Статья

Время последнего обновления: 2018-12-08 11:39:22

Диоды обычно изготавливаются из полупроводниковых материалов, таких как кремний, германий и т. д., которые состоят из некоторых примесных элементов и имеют однонаправленную проводимость. Резистор может быть двунаправленным и относится к энергопотребляющему компоненту.



Диод — это устройство с двумя электродами, которое позволяет току течь в одном направлении, многие из которых используются для его функции выпрямления. Варактор используется как конденсатор с электронной перестройкой. Направленность тока большинства диодов часто называют функцией «выпрямителя». Наиболее распространенная функция диода — пропускать ток только в одном направлении (так называемое прямое смещение) и обратном направлении (называемое обратным смещением).

Таким образом, диод можно рассматривать как электронную версию обратного клапана. Ранний вакуумный электронный диод; это электронное устройство, которое проводит ток в одном направлении. Внутри полупроводникового диода есть PN-переход и два выводных вывода. Электронное устройство имеет однонаправленную проводимость тока в соответствии с направлением приложенного напряжения. Как правило, кристаллический диод представляет собой интерфейс p-n перехода, образованный спеканием полупроводника p-типа и полупроводника n-типа. Слой пространственного заряда формируется с обеих сторон интерфейса для формирования собственного электрического поля. При приложенном напряжении, равном нулю, диффузионный ток равен дрейфовому току, вызванному самосозданным электрическим полем из-за разницы в концентрации носителей по обе стороны p-n-перехода, и находится в состоянии электрического равновесия , что также является характеристикой диода в нормальных условиях.

Резистор является токоограничивающим компонентом. После включения резистора в цепь сопротивление резистора фиксируется. Как правило, это два вывода, которые могут ограничивать ток через подключенную к ним ветвь. Резистор не может быть изменен и называется постоянным резистором. Переменное сопротивление называют потенциометром или переменным резистором. Идеальный резистор является линейным, т. е. мгновенный ток через резистор пропорционален приложенному мгновенному напряжению. Переменный резистор для деления напряжения. На оголенном корпусе резистора запрессованы один или два подвижных металлических контакта. Положение контакта определяет сопротивление между любым концом корпуса резистора и контактом. Значение сопротивления резистивного элемента обычно зависит от температуры, материала, длины и площади поперечного сечения. Физической величиной, которая измеряет величину сопротивления сопротивления, является температурный коэффициент, который определяется как процентное изменение значения сопротивления при повышении температуры на каждый 1 °C. Основная физическая характеристика резистора заключается в том, что он преобразует электрическую энергию в тепловую. Можно также сказать, что это энергоемкий компонент, посредством которого ток вырабатывает внутреннюю энергию. Резистор обычно действует как датчик парциального давления или шунт в цепи. Для сигналов через резистор могут проходить как сигналы переменного, так и постоянного тока.



Эта статья принадлежит ALLICDATA ELECTRONICS LIMITED.

Просмотреть следующую статью ->

Разница между диодом и резистором

Ключевая разница: Диод — это тип электрического устройства, позволяющего току проходить через него только в одном направлении. Он состоит из полупроводника N-типа и полупроводника P-типа, соединенных вместе. Резистор — это электрический компонент, который используется для обеспечения сопротивления току в цепи. В основном они используются для производства тепла или света.

Диод можно описать как электронный компонент, который позволяет протекать току в одном направлении. Кроме того, он также препятствует протеканию тока в обратном направлении. Другими словами, это простейший из двухконцевых односторонних полупроводниковых приборов. Две клеммы диодов известны как анод и катод. Он состоит из полупроводника N-типа и полупроводника P-типа, соединенных вместе. Катод — это сторона P-типа, а анод — сторона N-типа. Диод может быть тесно связан с переключателем. Одним из наиболее распространенных типов диодов является «кремниевый диод». Он заключен в стеклянный цилиндр, а также имеет темную полосу, обозначающую катодный вывод.

Диоды часто используются для преобразования переменного напряжения в постоянное. Существуют различные типы диодов. Например, фотодиод — это тот, который пропускает ток, когда на него падает свет. Эти типы диодов широко используются в качестве детекторов света. Диод также известен как выпрямитель.

Резисторы — это электронные компоненты, которые используются для создания точного сопротивления в цепи. Следовательно, резистор также можно назвать пассивным устройством с двумя выводами. Как правило, они изготавливаются из металлической проволоки или углерода. Эти компоненты спроектированы так, чтобы иметь возможность поддерживать стабильное значение сопротивления. Они доступны в различных формах и размерах.

Если резисторы соединены последовательно, ток через каждый резистор остается одинаковым. Однако, когда резисторы соединены параллельно, подаваемый ток эквивалентен сумме токов через каждый резистор. Существует множество типов резисторов, таких как Precision Wirewound, NIST Standards, Power Wirewound, резисторы с плавкими предохранителями, углеродные составы, углеродная пленка, металлическая пленка, фольга, обмотка накаливания и силовые пленочные резисторы. Каждый из этих резисторов имеет полезное назначение.

Резистор обычно изготавливается из резистивного материала и имеет цилиндрическую форму. Обычно резистор имеет коричневатый корпус с нанесенными на его корпус несколькими полосками. Эти полосы на самом деле являются кодом, определяющим номинал резистора (в омах).

Сравнение диода и резистора:

	Диод	Резистор
Определение	Диод — это тип электрического устройства, позволяющего току проходить через него только в одном направлении.	Резистор — это электрический компонент, который используется для обеспечения сопротивления току в цепи. Они в основном используются намеренно для производства тепла или света.
Использование	Зажимы и зажимы — для защиты цепей путем ограничения напряжения Выпрямитель напряжения – преобразование переменного тока в постоянный Умножители напряжения Нелинейное смешение двух напряжений	Падение напряжения Предельный ток Ослабление сигналов Действовать как нагреватели Действуют как предохранители Отделка электрических нагрузок Разделить напряжения
Типы	Соединительный диод (обычного типа) Светоизлучающий (светодиод) Фотодиоды (поглощают свет, дают ток) Schottky (быстрый переключатель, низкое напряжение включения, алюминий на кремнии) Туннель (немного отличается от переходных диодов, отрицательное сопротивление) Veractor (колпачок зависит от напряжения) Стабилитрон (диод со специальным переходом, использовать с обратным смещением)	Обычные резисторы — следуют закону Ома, который гласит, что ток (I) пропорционален напряжению (V), а коэффициентом пропорциональности является сопротивление (R). Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
