Что такое переменный резистор с выключателем. Как он устроен и работает. Где применяется данный компонент. Какие существуют разновидности переменных резисторов с выключателем. На что обратить внимание при выборе.
Что представляет собой переменный резистор с выключателем

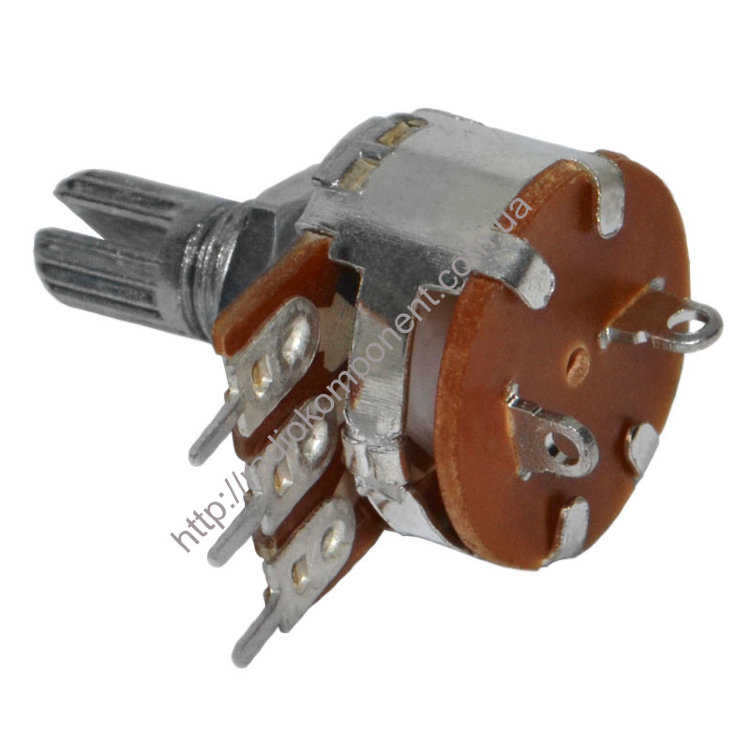

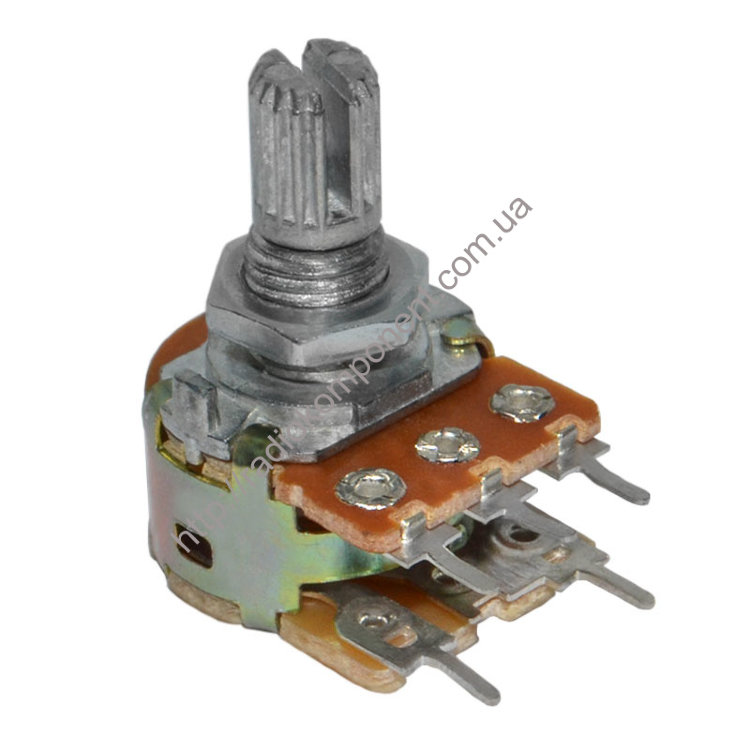

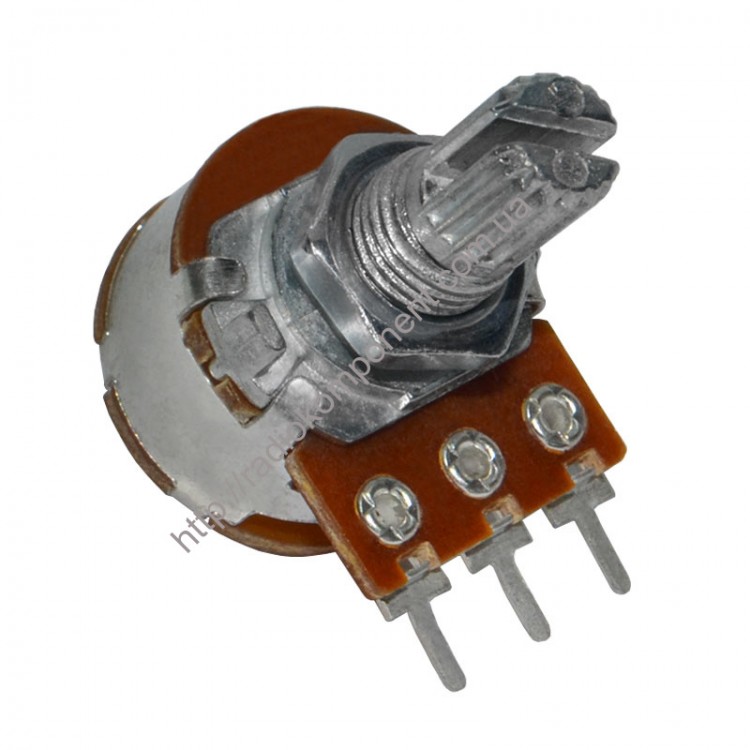

Переменный резистор с выключателем — это электронный компонент, совмещающий в себе функции регулировки сопротивления и включения/выключения цепи. Он состоит из двух основных частей:
- Переменный резистор (потенциометр) — позволяет плавно менять сопротивление при вращении ручки
- Встроенный выключатель — обеспечивает размыкание/замыкание электрической цепи
Такая конструкция дает возможность не только регулировать какой-либо параметр (например, громкость), но и полностью отключать устройство одним поворотом ручки. Это очень удобно с точки зрения эргономики и компактности.
Принцип работы переменного резистора со встроенным выключателем
Как же функционирует данный компонент? Принцип его работы можно разделить на два этапа:
- При повороте ручки из крайнего положения сначала срабатывает выключатель, замыкая цепь питания устройства.
- При дальнейшем вращении начинает изменяться сопротивление потенциометра, позволяя плавно регулировать нужный параметр.
Таким образом, одним движением можно и включить прибор, и настроить его работу. Обратный поворот ручки сначала уменьшает сопротивление до минимума, а затем полностью размыкает цепь.
Области применения переменных резисторов с выключателем
Где же используются такие комбинированные компоненты? Переменные резисторы с выключателем нашли широкое применение в различных областях электроники и бытовой техники:
- Аудиотехника (регуляторы громкости в колонках, наушниках, усилителях)
- Осветительные приборы (диммеры для ламп)
- Бытовые электроприборы (регуляторы мощности в пылесосах, миксерах)
- Автомобильная электроника (регуляторы яркости подсветки приборной панели)
- Измерительные приборы (настройка чувствительности датчиков)
Такое разнообразие сфер использования обусловлено удобством и функциональностью этих компонентов.
Виды переменных резисторов со встроенным выключателем
Существует несколько разновидностей переменных резисторов с выключателем, различающихся по конструкции и характеристикам:
По типу регулировки:
- Поворотные — самый распространенный вариант, управляются вращением ручки
- Ползунковые — регулировка осуществляется линейным перемещением движка
По закону изменения сопротивления:
- Линейные — сопротивление меняется пропорционально углу поворота
- Логарифмические — изменение происходит по логарифмической зависимости
По мощности:
- Маломощные (до 0,5 Вт) — для слаботочных цепей
- Средней мощности (0,5-2 Вт) — наиболее распространены
- Мощные (свыше 2 Вт) — для силовых цепей
Выбор конкретного типа зависит от требований схемы и условий эксплуатации.
Преимущества использования переменных резисторов с выключателем
Почему же стоит выбрать именно переменный резистор со встроенным выключателем? У этого компонента есть ряд существенных достоинств:
- Экономия места на плате или панели устройства
- Упрощение конструкции прибора
- Удобство управления для пользователя
- Снижение стоимости по сравнению с отдельными компонентами
- Повышение надежности за счет меньшего количества соединений
Эти преимущества делают переменные резисторы с выключателем популярным выбором среди разработчиков электронных устройств.
Особенности выбора переменного резистора с выключателем
На что следует обратить внимание при выборе данного компонента для своего проекта? Вот ключевые параметры, которые нужно учитывать:
- Номинальное сопротивление — должно соответствовать требованиям схемы
- Максимальная мощность — не должна превышаться в процессе работы
- Тип регулировки (поворотный или ползунковый) — выбирается исходя из эргономики
- Закон изменения сопротивления — влияет на характер регулировки
- Параметры выключателя (максимальный ток и напряжение)
- Габаритные размеры — должны соответствовать доступному пространству
- Материал и качество изготовления — влияют на срок службы
Правильный выбор этих параметров обеспечит надежную и долговечную работу устройства.
Монтаж и подключение переменного резистора с выключателем
Как правильно установить и подключить этот компонент? Вот основные этапы:
- Подготовка монтажного отверстия нужного диаметра
- Установка резистора в отверстие и фиксация гайкой
- Припаивание проводов к контактам резистора и выключателя
- Проверка надежности соединений и отсутствия замыканий
- Установка ручки управления на ось резистора
При монтаже важно соблюдать осторожность, чтобы не повредить компонент перегревом при пайке.
