Резистор переменный сдвоенный. Сдвоенные переменные резисторы: виды, применение и характеристики

Что такое сдвоенный переменный резистор. Как устроены потенциометры и реостаты. Каковы основные типы и характеристики переменных резисторов. Где применяются сдвоенные потенциометры в электронике.

Содержание

Что такое сдвоенный переменный резистор

Сдвоенный переменный резистор представляет собой электронный компонент, состоящий из двух переменных резисторов, объединенных в одном корпусе и управляемых одной ручкой. Такая конструкция позволяет одновременно регулировать сопротивление в двух электрических цепях.

Основные особенности сдвоенных переменных резисторов:

  • Два независимых резистивных элемента
  • Общий вал управления
  • Компактные размеры
  • Возможность синхронной регулировки
  • Применение в стереосистемах и других устройствах

Устройство и принцип работы сдвоенных потенциометров

Сдвоенный потенциометр состоит из следующих основных элементов:

  1. Корпус
  2. Два резистивных элемента (дорожки)
  3. Подвижные контакты (ползунки)
  4. Общий вал
  5. Выводы для подключения

Как работает сдвоенный потенциометр? При вращении вала движутся два ползунка, изменяя сопротивление между средним и крайними выводами каждой секции. Это позволяет плавно регулировать напряжение или ток в двух цепях одновременно.


Типы резистивных элементов

В сдвоенных потенциометрах используются различные типы резистивных элементов:

  • Угольные (композитные)
  • Проволочные
  • Металлопленочные
  • Керметные

Выбор типа зависит от требуемой точности, мощности и условий эксплуатации устройства.

Основные характеристики сдвоенных переменных резисторов

При выборе сдвоенного переменного резистора следует учитывать его ключевые параметры:

  • Номинальное сопротивление (от единиц Ом до нескольких МОм)
  • Мощность рассеивания (обычно от 0,1 до 2 Вт)
  • Точность (допуск) номинального значения
  • Функция изменения сопротивления (линейная, логарифмическая)
  • Угол поворота (чаще всего 270°)
  • Количество оборотов (для многооборотных моделей)
  • Температурный коэффициент сопротивления
  • Уровень шума при регулировке

Какие параметры наиболее важны? Это зависит от конкретного применения. Например, для аудиотехники критичны низкий уровень шума и логарифмическая характеристика, а для точной настройки в измерительных приборах — высокая линейность и температурная стабильность.


Применение сдвоенных потенциометров в электронике

Сдвоенные переменные резисторы широко используются в различных областях электроники. Основные сферы применения:

  • Аудиотехника (регуляторы громкости, тембра, баланса)
  • Видеооборудование (настройка яркости, контрастности)
  • Измерительные приборы
  • Системы управления
  • Промышленная автоматика
  • Бытовая электроника

Почему используют именно сдвоенные потенциометры? Они позволяют синхронно регулировать параметры в двух каналах, что особенно важно для стереосистем и балансных схем.

Примеры использования в конкретных устройствах

Рассмотрим несколько типичных применений сдвоенных переменных резисторов:

  1. Регулятор громкости в стереоусилителе
  2. Настройка цветности в телевизорах
  3. Калибровка измерительных мостов
  4. Управление скоростью двигателей постоянного тока
  5. Регулировка чувствительности датчиков

Виды сдвоенных переменных резисторов

Существует несколько основных типов сдвоенных переменных резисторов:

1. По способу управления

  • Поворотные (ротационные)
  • Ползунковые (слайдерные)
  • Многооборотные (прецизионные)

2. По функции изменения сопротивления

  • Линейные (тип А)
  • Логарифмические (тип В)
  • Обратно-логарифмические (тип С)

3. По конструкции

  • Герметичные
  • Открытого типа
  • С выключателем

Какой тип выбрать? Это зависит от конкретного применения. Например, для аудиотехники чаще используют поворотные логарифмические потенциометры, а для точной настройки — многооборотные линейные модели.


Особенности монтажа и подключения сдвоенных потенциометров

При установке и подключении сдвоенных переменных резисторов следует учитывать ряд важных моментов:

  1. Правильная ориентация компонента
  2. Надежная фиксация на панели или плате
  3. Соблюдение полярности подключения (если требуется)
  4. Использование экранированных проводов для аудиоприменений
  5. Защита от механических воздействий и влаги

Как правильно подключить сдвоенный потенциометр? Обычно средний вывод каждой секции соединяется с подвижным контактом, а крайние — с началом и концом резистивного элемента. Схема подключения зависит от конкретного применения.

Типичные ошибки при монтаже

Чтобы избежать проблем, следует остерегаться распространенных ошибок:

  • Чрезмерное усилие при затягивании крепежа
  • Неправильное подключение выводов
  • Пайка при высокой температуре
  • Недостаточная защита от пыли и влаги
  • Игнорирование требований по нагрузке

Выбор сдвоенного переменного резистора для конкретных задач

При выборе сдвоенного потенциометра необходимо учитывать следующие факторы:


  • Требуемый диапазон сопротивлений
  • Мощность рассеивания
  • Точность и стабильность
  • Условия эксплуатации (температура, влажность)
  • Механические характеристики (размеры, тип крепления)
  • Электрические параметры (напряжение, ток)
  • Функция изменения сопротивления
  • Срок службы и надежность

Как подобрать оптимальный вариант? Следует проанализировать требования конкретного устройства и выбрать компонент с наиболее подходящими характеристиками, учитывая также стоимость и доступность.

Рекомендации по выбору для различных применений

Для разных областей применения можно дать следующие рекомендации:

  1. Аудиотехника: логарифмические, с низким уровнем шума
  2. Измерительная аппаратура: прецизионные, многооборотные
  3. Силовая электроника: проволочные, высокой мощности
  4. Бытовая техника: недорогие, с достаточной надежностью
  5. Автомобильная электроника: устойчивые к вибрации и температуре

Тенденции развития и инновации в области сдвоенных потенциометров

Технологии производства и конструкции сдвоенных переменных резисторов постоянно совершенствуются. Основные направления развития:


  • Миниатюризация компонентов
  • Повышение точности и стабильности
  • Улучшение экологичности материалов
  • Интеграция дополнительных функций (датчики положения, цифровые интерфейсы)
  • Разработка новых типов резистивных элементов
  • Оптимизация технологий производства

Какие инновации ожидаются в ближайшем будущем? Вероятно, мы увидим более широкое распространение цифровых потенциометров, интеграцию MEMS-технологий и развитие «умных» компонентов с возможностью удаленного управления и диагностики.

Перспективные разработки

Среди перспективных направлений разработок можно выделить:

  1. Сдвоенные потенциометры с беспроводным управлением
  2. Интеграция энкодеров и потенциометров
  3. Использование нанотехнологий для улучшения характеристик
  4. Разработка биосовместимых компонентов для медицинской техники
  5. Создание сверхточных потенциометров для метрологических применений

Сдвоенный переменный резистор в категории «Электрооборудование»

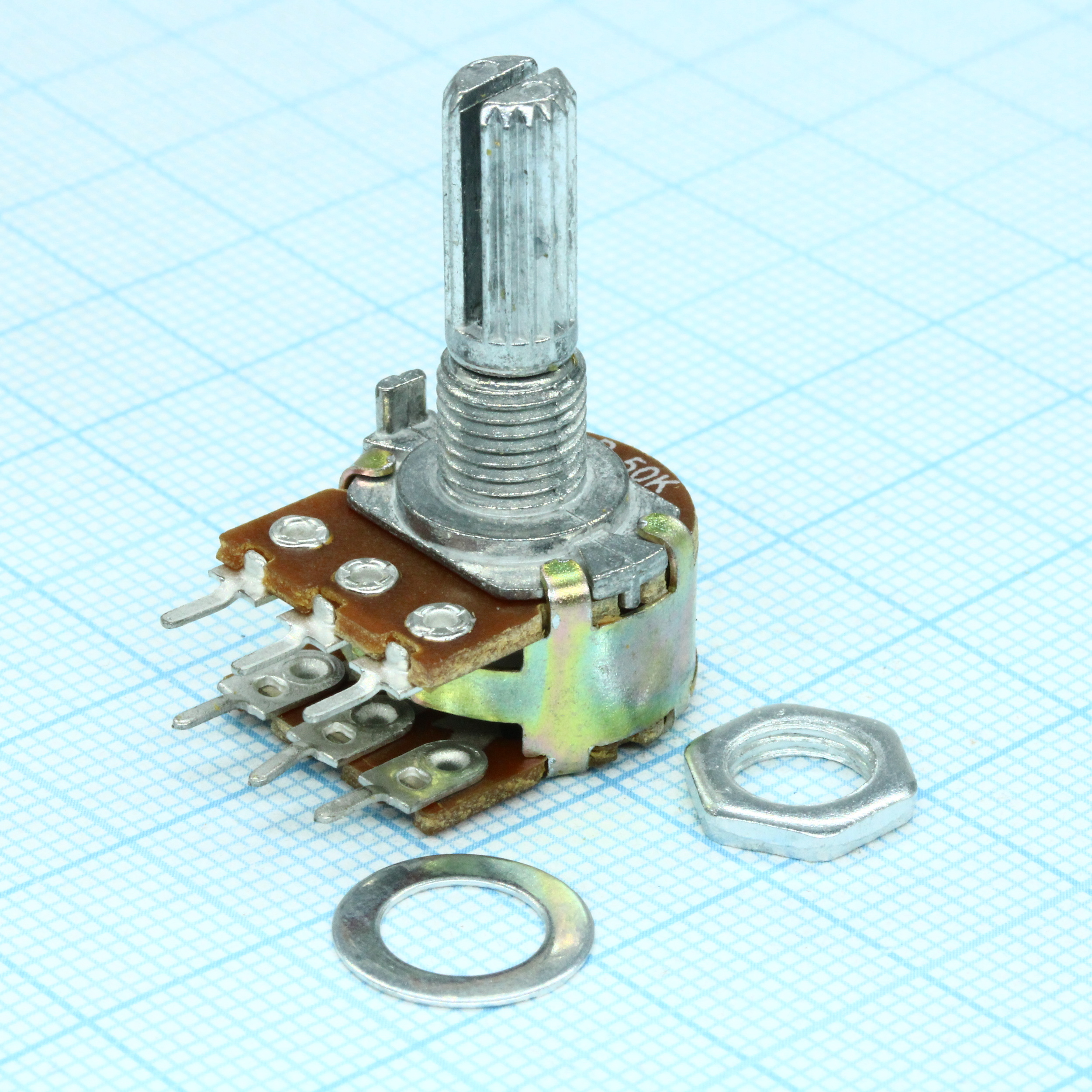

Резистор переменный сдвоенный WH-148 B100K 15мм 6PIN

Доставка из г. Черкассы

15 грн

Купить

Магазин Радіодеталей

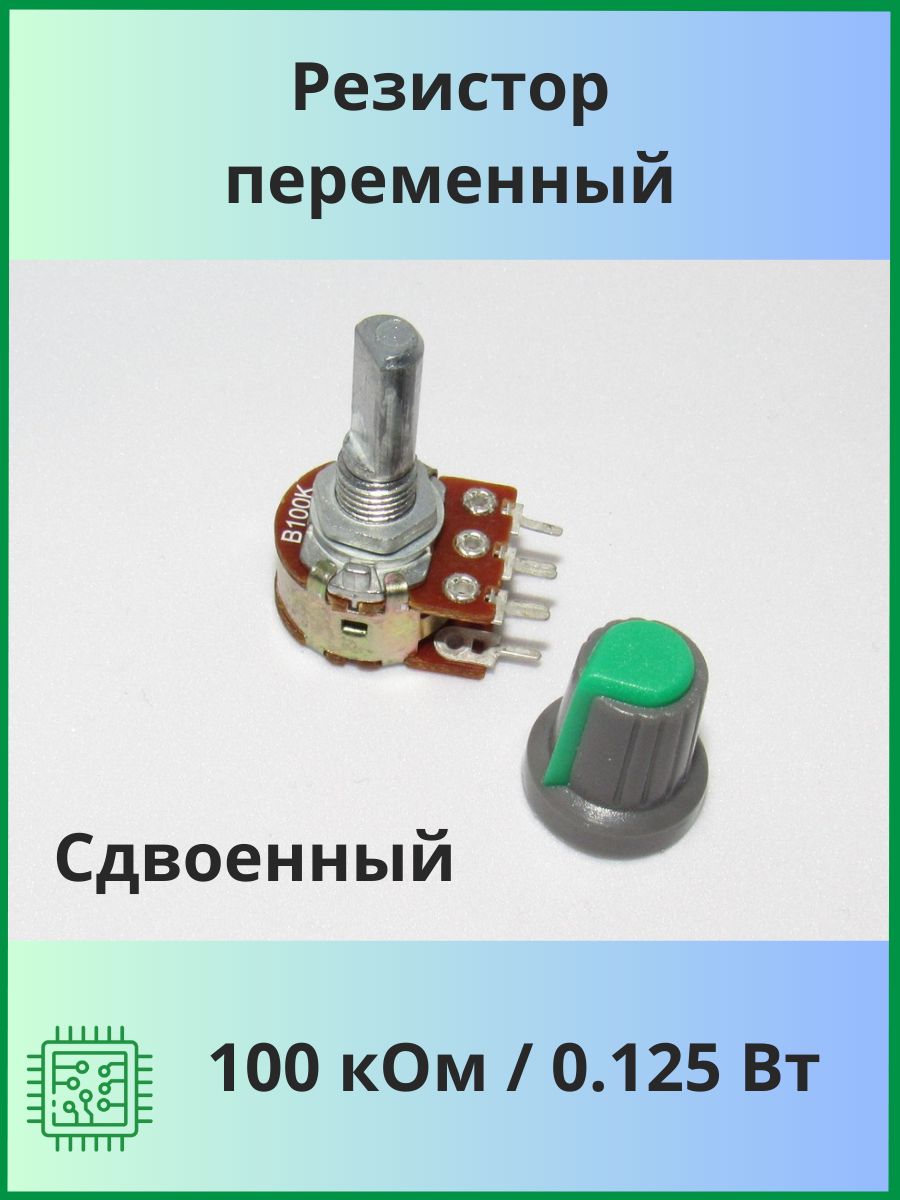

Резистор переменный RK097 B 100кОм сдвоенный 6pin 15mm
