Резистор принцип работы. Резистор: принцип работы, виды и применение в электронике

Что такое резистор и как он работает. Какие бывают виды резисторов. Как рассчитать сопротивление резистора. Для чего применяются резисторы в электронных схемах.

Что такое резистор и его основные характеристики

Резистор — это пассивный электронный компонент, основной функцией которого является создание электрического сопротивления в цепи. Резисторы используются для ограничения силы тока, деления напряжения, рассеивания мощности и выполнения других важных задач в электрических схемах.

Основные характеристики резистора:

• Номинальное сопротивление (измеряется в Омах)
• Допустимое отклонение от номинала (допуск)
• Максимальная рассеиваемая мощность
• Температурный коэффициент сопротивления
• Максимальное рабочее напряжение

Сопротивление резистора определяется по закону Ома: R = U / I, где R — сопротивление, U — напряжение на резисторе, I — ток через резистор.

Принцип работы резистора

Принцип действия резистора основан на явлении электрического сопротивления материалов. При протекании электрического тока через резистивный элемент происходит рассеивание электрической энергии в виде тепла.

Работу резистора можно сравнить с сужением в водопроводной трубе:

• Сужение трубы создает сопротивление потоку воды, аналогично тому, как резистор ограничивает поток электронов
• Чем уже сужение, тем больше сопротивление потоку
• При прохождении воды через сужение часть энергии потока преобразуется в тепло из-за трения

Таким образом, резистор преобразует часть электрической энергии в тепловую, ограничивая ток в цепи.

Основные виды резисторов

Существует множество типов резисторов, различающихся по конструкции, материалам и характеристикам. Наиболее распространенные виды:

1. Резисторы постоянного сопротивления

• Углеродные композиционные
• Углеродные пленочные
• Металлопленочные
• Проволочные

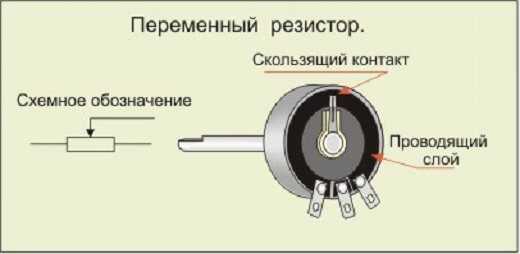

2. Переменные резисторы

• Потенциометры
• Подстроечные резисторы

3. Специальные виды резисторов

• Термисторы (зависят от температуры)
• Фоторезисторы (зависят от освещенности)
• Варисторы (зависят от напряжения)

Выбор типа резистора зависит от конкретного применения, требуемых характеристик и условий эксплуатации.

Как рассчитать сопротивление резистора

Расчет сопротивления резистора может производиться несколькими способами:

1. По цветовой маркировке

Большинство резисторов имеют цветовые полосы, по которым можно определить номинал и допуск:

• Первые 2-3 полосы — значащие цифры
• Следующая полоса — множитель
• Последняя полоса — допуск

2. По закону Ома

Если известны напряжение на резисторе и ток через него, сопротивление рассчитывается как:

R = U / I

3. При последовательном соединении

Общее сопротивление: R = R1 + R2 + R3 + …

4. При параллельном соединении

Общее сопротивление: 1/R = 1/R1 + 1/R2 + 1/R3 + …

Точность расчета зависит от допуска резисторов и погрешностей измерений.

Применение резисторов в электронике

Резисторы широко используются в электронных схемах для выполнения различных функций:

1. Ограничение тока

Резисторы часто применяются для ограничения тока через светодиоды, транзисторы и другие компоненты, чтобы защитить их от перегрузки.

2. Деление напряжения

С помощью резистивного делителя напряжения можно получить нужный уровень напряжения из более высокого.

3. Создание времязадающих цепей

В комбинации с конденсаторами резисторы используются для формирования RC-цепей, определяющих временные задержки в схемах.

4. Согласование импедансов

В высокочастотных схемах резисторы применяются для согласования импедансов между различными каскадами.

5. Обратная связь

Резисторы в цепях обратной связи позволяют управлять коэффициентом усиления и стабильностью усилителей.

6. Измерение тока

Прецизионные резисторы малого номинала (шунты) используются для измерения больших токов путем измерения падения напряжения на них.

Понимание принципов работы и правильное применение резисторов критически важно для разработки эффективных и надежных электронных устройств.

Как проверить исправность резистора

Проверка исправности резистора может быть выполнена несколькими способами:

1. Визуальный осмотр

Проверьте резистор на наличие видимых повреждений, трещин или следов перегрева. Поврежденный внешний вид может указывать на неисправность.

2. Измерение мультиметром

Самый надежный способ проверки — измерение сопротивления мультиметром:

• Установите мультиметр в режим измерения сопротивления
• Подключите щупы к выводам резистора
• Сравните показания с номинальным значением

Если измеренное значение сильно отличается от номинала или показывает бесконечность, резистор, вероятно, неисправен.

3. Проверка в схеме

Если есть подозрение на неисправность резистора в работающей схеме:

• Измерьте напряжение на резисторе
• Рассчитайте ток через резистор
• Сравните полученное сопротивление с номиналом

Значительное отклонение может указывать на проблему с резистором или другими компонентами схемы.

Маркировка и цветовая кодировка резисторов

Для обозначения номинала и допуска резисторов широко используется цветовая маркировка. Она состоит из нескольких цветных полос на корпусе резистора.

Стандартная 4-полосная маркировка:

• 1-я и 2-я полосы: первые две цифры номинала
• 3-я полоса: множитель
• 4-я полоса: допуск

Значения цветов:

• Черный: 0
• Коричневый: 1
• Красный: 2
• Оранжевый: 3
• Желтый: 4
• Зеленый: 5
• Синий: 6
• Фиолетовый: 7
• Серый: 8
• Белый: 9

Например, резистор с полосами коричневый-черный-красный-золотой имеет номинал 1000 Ом (1 кОм) с допуском ±5%.

Правильное чтение цветовой маркировки позволяет быстро определить характеристики резистора без использования измерительных приборов.

Использование резисторов в электронике. » Хабстаб

Резистор можно охарактеризовать тремя параметрами:

• сопротивление

• допуск

• мощность


Для того чтобы понять, что такое сопротивление, давайте представим себе трубу, по которой течёт вода. Так как движению воды в трубе ничего не мешает, напор на выходе трубы будет равен напору на входе трубы. Теперь давайте мысленно разрежем трубу на две части и поместим между ними сетку, такую же, как у ситечка, которым мы сеем муку. Желательно ещё представить, что эта сетка обладает некоторой толщиной, но это необязательно. Теперь напор на выходе трубы будет отличаться от напора на входе трубы, а насколько он будет отличаться будет зависеть от размера ячейки сетки.

Если провести аналогию с электрической цепью, то ток — это вода, а резистор — сетка, а размер ячейки — сопротивление. Функция сетки — ограничение потока воды, а основное назначение резистора в электрических цепях — ограничение тока.

Допуск показывает насколько реальное сопротивление резистора, может отличается от заявленного. Резистор 100 ом с допуском в 5%, в действительности может обладать сопротивлением от 95 до 105 ом.

Известно что при протекании тока через проводник, последний нагревается, то есть электрическая энергия превращается в тепловую. Мощность резистора определяет какое количество тепла он способен рассеивать. С другой стороны, если записать формулу мощности следующим образом

P = U²/R

P = I²*R

Становится понятно, что мощность определяет максимальный ток, протекающий через резистор или максимальное напряжение, которое может быть к нему приложено. Как правило, более мощные резисторы обладают большими размерами.

Применение резистора.

Токоограничивающий резистор.
Как Вы думаете можно ли подключить светодиод, падение напряжения на котором 2V, к кроне на клеммах которой напряжение 9V?
Конечно можно, надо только ограничить ток текущий через светодиод и в этом нам поможет резистор.

Такой резистор называют токоограничивающим, потому что в данной схеме он предназначен для ограничения тока через светодиод. Его сопротивление легко рассчитать воспользовавшись законом Ома.

I = (Uкроны — Uдиода)/R

А ток через светодиод не должен превышать 20mA, тогда у нас получится следующее

R = (Uкроны — Uдиода)/I

R = (9 –2)/0.02 = 350 ом

Сопротивление можно взять большего номинала, например 470 ом, при этом диод будет не так ярко светиться.

Подтягивающий резистор.
На картинке ниже изображены 4 микросхемы, к двум верхним кнопка подключена без подтягивающего резистора, а к двум нижним с подтягивающим резистором.

Давайте рассмотрим две верхние микросхемы, когда кнопка нажата, на первом выводе левой микросхемы будет 0V или логический ноль, а на первом выводе правой микросхемы будет напряжение питания или логическая единица. Определить в каком состоянии находится вывод микросхемы когда кнопка не нажата нельзя, вывод просто болтается в воздухе и ловит наводки, которые являются источником ложных срабатываний. Состояние первого вывода нижних микросхем всегда определено, у левой микросхемы, на первом выводе когда кнопка не нажата — логическая единица, когда кнопка нажата — логический ноль, у правой наоборот. Если заменить подтягивающий резистор куском провода, то при нажатии кнопки плюс подключался бы к минусу и ток стремился бы к бесконечности.
Подведём итоги, подтягивающий резистор позволяет избежать состояния неопределённости и ограничивает ток.

Делитель напряжения.
С помощью двух последовательно соединённых резисторов можно разделить напряжение кроны на несколько частей, причём чем больше сопротивление резистора, тем больше на нём падение напряжения.

Рассчитать падение напряжения на каждом из резисторов очень просто, для этого надо по закону Ома вычислить ток, протекающий через них и умножить его на сопротивление каждого из резисторов.

Задание коэффициента усиления операционного усилителя(ОУ)
В данной схеме с помощью резисторов задаётся коэффициент усиления ОУ, но если присмотреться становится понятно, что резисторы на схеме образуют обычный делитель.

Времязадающие цепи.
Резистор совместно с конденсатором образует RC цепочку, с помощью которой можно измерять временный промежутки. Подробнее об этом можно прочитать тут.

Фильтры.
Та же RC цепочка может быть использована как фильтр, высоких или низких частот.

Такие фильтры называют пассивными, в зависимости от номинала резистора и конденсатора они могут без изменения пропускать одни частоты и ослаблять другие.

Кроме обычного резистора о котором писалось выше, существуют резисторы способные изменять своё сопротивление в зависимости от внешних условий. Например, термистор, который изменяет своё сопротивление в зависимости от температуры, или фоторезистор, сопротивление которого зависит от освещения.

что это такое и для чего нужен, принцип работы, как определить мощность, расчет сопротивления и последовательное, смешанное, параллельное соединение

Человек, который сталкивается с электрическими схемами и приборами, работающими от электричества, порой имеет дело с огромным количеством элементов и предметов, которыми фактически нашпигованы платы монтажного типа. На данный момент в электронике широко используется такая деталь, как резистор. Этот элемент единовременно может выполнять большое количество функций. Некоторые схемы не предполагают монтаж без его использования. Иными словами, резистор практически нечем заменить.

На снимке различные виды резисторов

Что это такое и для чего он нужен?

Если обратиться к формообразованию слова, то непременно ниточка приведет к английскому слову «resist». В переводе на русский он будет обозначать действие – противостоять, сопротивляться и препятствовать. Все сводится к тому, что в цепи в цепи протекает ток, испытывающий противодействие внутреннего типа.

Определить величину этого самого сопротивления можно свойствами различных внешних факторов и свойств проводника.

Данный тип токовой характеристики можно измерить в Омах. При этом будет проглядываться непосредственная зависимость от напряжения и силы электрического тока.  К примеру, при сопротивлении проводного элемента в 1 Ом и токе в 1 Ампер, на каждом из концов проводника будет создаваться напряжение в 1 Вольт. Из этого следует, что при введении и изменении величины сопротивления можно будет контролировать и регулировать все остальные параметры. Причем стоит отметить, что их можно будет рассчитать самостоятельно.

На данный момент резисторы применяют во многих областях науки. Ко всему прочему их принято считать самой распространенной деталью для создания плат и электрических схем.

Главная функция резистора – это контроль и ограничение действия тока. Ко всему прочему, эту деталь порой применяют для того чтобы поделить напряжение в сети.

Если говорить о принципе работы, то все сводится к математическому представлению. В этом случае любая деталь в цепи, через которую проходит сила тока будет зависеть от сформировавшегося в ней напряжения. Эта зависимости может быть описана с помощью закона Ома, а деталь рассматривают в качестве резистора.

В стандартной ситуации на резисторе будет рассеиваться тепло. Специалисты утверждают, что в электрических схемах необходимо будет использовать этот элемент для того чтобы рассеять нужную мощность. Помимо прочего необходимо будет предусмотреть, чтобы повышение температуры резистора не мешало работе деталей, расположенных от него по соседству. Основываясь на математической теории можно выполнить расчет напряжения, его сопротивление и показатель электрического тока.

На всех электрических схемах резистор обозначают так, как показано на рисунке

Следует также отметить, что мощность резисторов, носящую номинальный характер обычно указывают в таблице комплектующих. Но в большинстве своем используют стандартную мощность в 0, 25 или 0,125 Ватт. Если для создания схемы необходимо использовать резистор большей мощности, то его указывают в предварительном списке.

Интересный факт. В большинстве своем все резисторы имеют в своем составе серебро. А вот определенные варианты собирают при использовании золота, платины, палладия, тантала и рутения.

Как определить мощность?

Для определения мощностного показателя предварительно необходимо научиться расшифровывать резистор.  Специально для облегчения работы была придумана специальная маркировка. Все они имеют различное цветовое обозначение.

Так, на маркировке указывают четыре основных цвета:

• первая полоса – значение первой цифры;
• вторая полоса – значение второй цифры;
• треть полоса – нулевое число;
• четвертая полоса – это точное значение резисторного сопротивления. Его еще называют допуском.

Ряды резисторов указаны в таблице

Номинальное обозначение резистора по полоскам можно определить по табличным данным и справочным материалам.

Расчет

Чтобы выполнить расчет делителя напряжения на резисторе следует использовать математическую формулу №1.

Формула №1

Фактически формула основана на законе Ома, где:

Uin и Uout – напряжение на входе и выходе;

R1 R2 –это сопротивление, проходящее через резистор.

Для расчета падения напряжения на резисторе используют следующую математическую формулу:

U1= I * R

Где U1– это падение напряжения на резисторе;

I – сила электрического тока, которая проходит через него;

R – cопротивление детали.

Как рассчитать сопротивление?

В таблице указано сопротивление резисторов

Сопротивления резисторов обозначается как R. При этом необходимо отметить, что сопротивление участка цепи с включенными в него тремя резисторами будет складываться из совокупности сопротивлений этих деталей.

Как проверить резистор?

Для того чтобы проверить деталь на работоспособность, необходимо ее попросту прозвонить. Для выполнения этой диагностической процедуры следует использовать мультиметр. Выбирают положение омметр. Данные полученные в конечном итоге можно будет сравнить с номинальным показателем сопротивления, которое предварительно указывают на корпусе элемента, а также на принципиальной схеме.

Соединение

На данный момент резисторы могут врезаться в сеть несколькими способами:

• последовательное соединение резисторов – это врезание элемента последовательно от других деталей, включенных в сеть.
• смешанное соединение резисторов – в данном случае при использовании нескольких деталей подключение к сети может производится любым способом. Причем совершенно не обязательно, что он будет единым. Это может быть и параллельное и последовательное подключение.

Параллельное соединение

При параллельном соединении резисторов их сопротивление будет величиной обратной номинальному.

Формула №2

Что же касается мощностного показателя, то его считывают на корпусе устройства.

Формула расчета параллельного соединения резисторов

Видео

Смотрите на видео что такое резистор и как он работает:

В том случае, если выполнить тот или иной расчет собственными силами невозможно, следует обратиться за помощью к справочным материалам и иным научным источникам.

Окт 9, 2015HowElektrik

Принципы работы электрических резисторов

Основным качеством, определяющим характеристики электрического резистора, является электрическое сопротивление компонента. Это свойство определяет степень, в которой устройство может препятствовать прохождению заряда через цепь. Электрическое сопротивление измеряется в омах (Ом), где 1 Ом позволяет передавать ток в один ампер при разности потенциалов в один вольт. Это определение ссылается на закон Ома, который гласит, что ток в цепи постоянного тока обратно пропорционален ее сопротивлению и прямо пропорционален ее напряжению. Одно предостережение к этому устоявшемуся правилу заключается в том, что все остальные факторы должны быть равными, чтобы оно применялось. При определенных обстоятельствах он также может применяться к цепям переменного тока.

В этом сообщении блога TT Electronics более подробно исследует принципы работы электрических резисторов.

Что такое электрические резисторы?

Электрические резисторы широко доступны в различных технологиях с различными креплениями и упаковками, и наиболее распространенными типами являются постоянные резисторы. Они демонстрируют неизменное и заранее заданное электрическое сопротивление, которое невозможно отрегулировать. Общий импеданс подвержен посторонним явлениям, таким как паразитная емкость и индуктивность, которые обычно смягчаются типом материала, используемого для подавления тока, а также методами регулировки и прерывания.

Некоторые из первых постоянных резисторов были основаны на технологии углеродного состава. В упаковке резистора из углеродного состава находится смесь мелких частиц углерода и связующего материала, такого как глина. Они обладают широкими характеристиками электрического сопротивления с плохой устойчивостью и температурными коэффициентами сопротивления, но обеспечивают надежное регулирование тока и отличную устойчивость к импульсам и скачкам энергии.

Электрические резисторы из углеродного состава в значительной степени были заменены устройствами, изготовленными методом осаждения пленки. В них используется центральное керамическое ядро, покрытое функциональным материалом, таким как углерод, нитрид тантала (TaN) или металлический сплав, такой как нихром (NiCr). В области поверхностного монтажа преобладают толстопленочные чип-резисторы. Эти устройства являются одними из самых дешевых электрических резисторов, а также позволяют разработчикам достигать самых высоких электрических сопротивлений.

Электрические резисторы с проволочной обмоткой являются альтернативой углеродным композициям и устройствам пленочного типа. Они изготавливаются путем намотки провода на изолирующий сердечник. Они широко используются в цепях линейного ввода и в качестве предохранителей из-за их устойчивых к перенапряжениям отказоустойчивых свойств. Как правило, они могут выдерживать более высокие скачки тока, чем другие типы резисторов, и хорошо подходят для приложений с высокой мощностью.

Электрические резисторы от TT Electronics

TT Electronics предлагает широкий ассортимент почти 1000 различных электрических резисторов. Мы охватываем все типы монтажа, включая резисторы с радиатором, клеем, пайкой, проводным соединением и сквозными отверстиями. Если вам нужна дополнительная информация о нашем обширном каталоге электрических резисторов, свяжитесь с нами напрямую.

Работа резисторов — сопротивление, единица измерения, символ, тип, цветовое кодирование, использование



Резисторы

Резисторы считаются наиболее часто используемыми и наиболее важными компонентами всех электронных схем. Взгляните на работу, типы, а также использование резисторов в области электроники.

Мы знаем, что основной идеей любой электронной схемы является поток электричества. Это также дополнительно подразделяется на две категории — проводники и изоляторы. Проводники пропускают электроны, а изоляторы — нет. Но количество электричества, которое мы хотим через них пропустить, зависит от резисторов. Если через проводник, такой как металл, проходит высокое напряжение, через него проходит все напряжение. Если вводятся резисторы, можно контролировать величину напряжения и тока.

Таким образом, «сопротивление можно определить как легкость, с которой что-то пропускает через себя электричество».

Проводник имеет меньшее сопротивление, чем изолятор. Величина, используемая резистором для управления электрической цепью, называется сопротивлением.

Что такое сопротивление?

Определение сопротивления основано на законе Ома, данном немецким физиком Георгом Симоном Омом.

Закон Ома гласит, что напряжение [В] на резисторе прямо пропорционально току [I], протекающему через него. Здесь его сопротивление [R] является константой пропорциональности.

Следовательно, V = I * R

Единица сопротивления

Единицей сопротивления в системе СИ является Ом [Ом]. Более высокие кратные и дольные значения ома — это килоомы [кОм], мегаомы [МОм], миллиомы и так далее.

Таким образом, сопротивление можно определить как напряжение, необходимое для протекания по цепи тока силой 1 ампер. Если в цепи требуется 100 вольт, чтобы пропустить 1 ампер, тогда сопротивление составляет 100 Ом.

Обозначение резистора

Резистор представляет собой двухполюсное пассивное устройство. Символ приведен ниже.

Обозначение резистора

Работа резистора

Работа резистора может быть объяснена подобием воды, протекающей по трубе. Рассмотрим трубу, по которой течет вода. Если диаметр трубы уменьшить, расход воды уменьшится. Если сила воды увеличивается за счет увеличения давления, то энергия будет рассеиваться в виде тепла. Также будет огромная разница в давлении в головном и хвостовом концах трубы. В этом примере сила, приложенная к воде, аналогична силе тока, протекающего через сопротивление. Прикладываемое давление можно сравнить с напряжением.

Резисторные последовательные и параллельные цепи

Могут быть случаи, когда два или более резистора должны быть соединены в цепь. Самый простой способ их соединения – последовательное и параллельное.

При последовательном соединении резисторы будут соединены последовательно, и ток, протекающий через резисторы, будет одинаковым. Напряжение на резисторах будет равно сумме напряжений на каждом резисторе. Вот рисунок резисторов, соединенных последовательно. Три резистора R ₁ , R ₂ и R ₃ соединены последовательно. Общее сопротивление R _total равно

R _total = R ₁ + R ₂ + R ₃

резисторы последовательно и параллельно

При параллельном соединении резисторы будут располагаться параллельно, и напряжение, приложенное ко всем компонентам, будет одинаковым. Ток через резисторы будет равен сумме токов через каждый резистор. На приведенном выше рисунке показано параллельное соединение резисторов. Три резистора R ₁ , R ₂ и R ₃ соединены параллельно. Общее сопротивление R _всего равно

1/R _всего = 1/ R ₁ + 1/ R ₂ + 1/ R ₃ .

Следовательно, R _Всего = R ₁ * R ₂ * R ₃ / R ₁ + R ₂ + R ₃

+ R ₃

.

Рассеиваемая мощность резистора определяется уравнением

Мощность, P = I ² * R = V * I = V ² /R

Первое уравнение получено из первого закона Джоуля, а два других — из закона Ома.

Типы резисторов

Наиболее часто используемые резисторы выглядят одинаково. Они выглядят как маленький червяк с цветными полосками по бокам. Есть много типов резисторов. Наиболее распространен керамический стержень, намотанный на внутреннюю часть медными проводами. Количество медных витков и толщина меди определяют сопротивление компонента. Чем больше витков и меньше толщина, тем больше сопротивление. Существуют также резисторы со спиральным узором из углерода вместо медной обмотки. Такие резисторы используются для изготовления резисторов меньшего номинала. Рассмотрим подробнее все резисторы.

1. Резисторы с проволочной обмоткой

Резисторы с керамическим стержнем, намотанным на медные провода, называются резисторами с проволочной обмоткой. Такие резисторы обладают эффектом индуктивности, так как имеют медные обмотки. Несмотря на то, что провода намотаны секциями с чередующимся обратным состоянием, возникает индуктивность. Таким образом, используются различные типы обмоток. Один тип намотки называется методом плоского тонкого каркаса, который помогает в значительной степени уменьшить площадь поперечного сечения катушки. Существуют также другие типы обмоток, называемые обмоткой Айртона-Перри и бифилярной обмоткой. Некоторые резисторы с проволочной обмоткой имеют алюминиевый корпус, чтобы их можно было подключать к радиаторам, рассеивающим тепло.

2. Резисторы углеродного состава

Это обычные резисторы с резистивным элементом в форме цилиндра. Резистивный элемент представляет собой смесь углеродного порошка и керамики. Эта смесь скрепляется с помощью смолы. В эту смесь заделывают проволочные выводы. Затем его прикрепляют к проводам из свинца. Значение резистора можно узнать с помощью метода, называемого цветовым кодированием, которое наносится на внешний корпус резистора.

При увеличении концентрации углерода снижается сопротивление компонента. Этот тип резистора сейчас используется не так часто. Хотя этот резистор был очень надежным, его характеристики перегрева и перенапряжения не так надежны.

3. Углеродная пленка

Этот тип резистора применим для цепей, работающих в диапазоне температур. Резистор изготавливается путем нанесения углеродной пленки на изолирующую подложку. Они могут работать в диапазоне от -55°C до 155°C. Диапазон напряжения варьируется от 100 Вольт до 650 Вольт при сопротивлении от 1 Ом до 10 МОм.

4. Тонкопленочные и толстопленочные резисторы

Этот тип резистора был основой популярных резисторов для поверхностного монтажа, используемых сейчас. Названия различаются по способу нанесения пленки на цилиндр.

Для тонкопленочного резистора используется метод вакуумного напыления для нанесения резистивного материала на изолирующую подложку. Этот тип резистора обычно используется для изготовления печатных плат. Этот тип резистора обеспечивает точное сопротивление, поскольку весь процесс его изготовления можно контролировать.

Толстые пленки производятся так же, как и тонкие пленки. Но у них также есть некоторые дополнительные соединения, такие как стекло, а также жидкость для трафаретной печати.

Оба они различаются температурным диапазоном и ценой. Тонкие пленки дороже толстых.

5. Металлопленочные резисторы

Этот тип резистора изготавливается путем покрытия никельхромом [NiCr]. Процесс изготовления этого резистора аналогичен процессу изготовления тонкопленочных резисторов. Разница будет заключаться в используемых соединениях.

6. Амперметр Шунтирующий резистор

Это самый уникальный тип резистора, который используется для измерения тока. Он имеет четыре клеммы и используется в диапазоне миллиом и микроом. Хотя они используются для измерения малых токов, если ток проходит через шунтирующий механизм, их можно использовать и для измерения больших токов. Благодаря этому механизму ток измеряется в соответствии с падением напряжения на нем.

Шунтирующий механизм состоит из двух латунных блоков. Между ними находятся полосы из низкотемпературных сплавов сопротивления. Большие болты, ввинченные в блоки, выполняют текущие соединения.

Существуют также другие типы резисторов, такие как резисторы с расположением выводов, резисторы с сеткой и так далее. Существуют также переменные резисторы, такие как резисторы с ответвлениями, металлооксидный варистор (MOV) и тензодатчик. Чтобы узнать больше, нажмите на следующие ссылки.

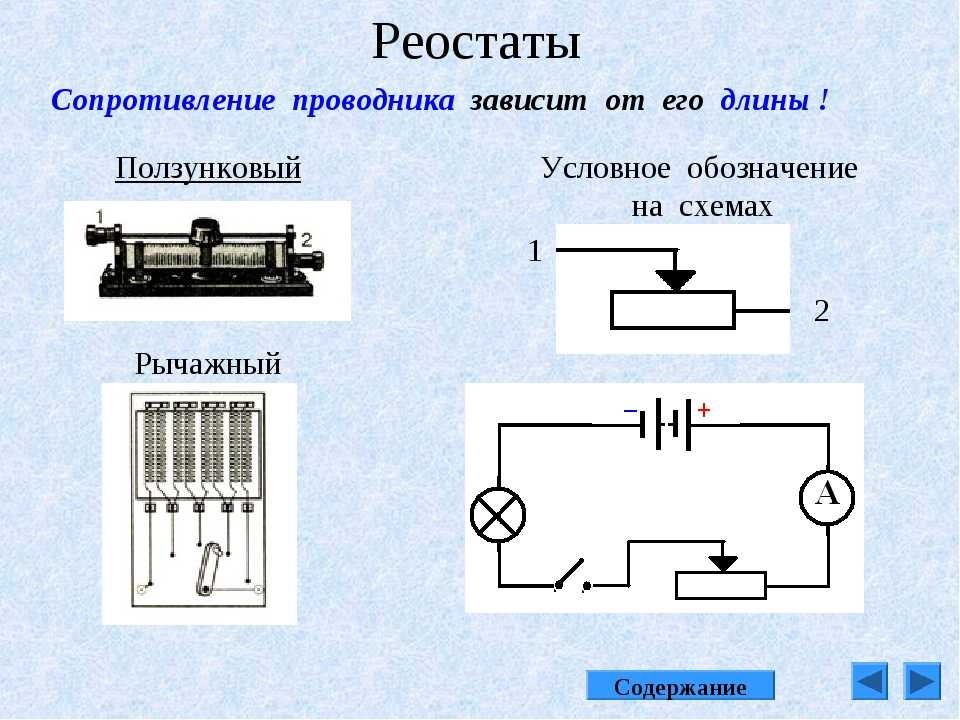

ПОСМОТРИТЕ: ПОТЕНЦИОМЕТР И РЕОСТАТ – РАБОТА И СРАВНЕНИЕ

ПОСМОТРИТЕ: ПЕРЕМЕННЫЕ РЕЗИСТОРЫ – РАБОТА И ПРИМЕНЕНИЕ

ПОСМОТРИТЕ: МЕТАЛЛОКИСДНЫЙ ВАРИСТОР (MOV)

Цветовое кодирование определяется по цветовому коду сопротивления. Резисторы имеют полосу цветов, показанную на их внешней оболочке. Вот шаги, чтобы определить значение резистора.

• Все резисторы имеют три цветные полосы, за которыми следует пробел, а затем четвертая цветовая полоса. Четвертая полоса цвета будет коричневой, красной, золотой или серебряной.
• Чтобы прочитать цвета, поверните его в такое положение, когда три последовательных цвета идут слева, а затем пробел и остальные цвета.
• Первые два цвета слева обозначают первые две цифры значения. Третий цвет представляет цифровой множитель. То есть указывает, на сколько надо умножить первые два числа. Таким образом, если у вас есть сопротивление с первыми тремя цветами: коричневым, черным и красным, значение сопротивления составляет 10 * 100 = 1000 Ом или 1 кОм.
• Последняя полоса после пробела указывает допуск резистора. Это указывает на диапазон точности резистора. Таким образом, наряду с тремя цветами выше, если четвертый цвет золотой, это означает, что у вас есть допуск между +/- 5%. Таким образом, фактическое значение сопротивления может быть между 950 Ом и 1 кОм.
• Также могут быть резисторы пяти цветов. Если да, то первые три представляют собой цифры, четвертая — множитель, а пятая — процент допуска. Это указывает на то, что более точное значение используемого резистора может быть получено из 5-цветного резистора.

Взгляните на цвета и соответствующие им номера, указанные ниже.



Цветовая маркировка резисторов

 Использование резисторов

Хотя резисторы могут вызывать потери электроэнергии, они имеют много преимуществ и применений в нашей повседневной жизни.
