Что такое SMD резисторы и в чем их особенности

SMD резисторы (от англ. Surface Mounted Device — устройство поверхностного монтажа) — это миниатюрные резисторы, предназначенные для поверхностного монтажа на печатные платы. Их главные особенности:

  • Компактные размеры — в несколько раз меньше обычных резисторов
  • Отсутствие выводов — монтируются непосредственно на контактные площадки платы
  • Возможность автоматизированной установки на плату
  • Высокая надежность и стабильность параметров
  • Широкий диапазон номиналов и мощностей

Благодаря своим преимуществам SMD резисторы практически полностью вытеснили обычные выводные резисторы в современной электронике. Они позволяют существенно уменьшить габариты устройств и автоматизировать процесс сборки.


Основные типы и размеры SMD резисторов

SMD резисторы выпускаются в стандартных типоразмерах, обозначаемых четырехзначным кодом:

  • 0201 — 0,6 x 0,3 мм
  • 0402 — 1,0 x 0,5 мм
  • 0603 — 1,6 x 0,8 мм
  • 0805 — 2,0 x 1,25 мм
  • 1206 — 3,2 x 1,6 мм
  • 1210 — 3,2 x 2,5 мм
  • 2010 — 5,0 x 2,5 мм
  • 2512 — 6,3 x 3,2 мм

Первые две цифры обозначают длину, вторые две — ширину компонента в сотых долях дюйма. Чем больше размер, тем выше допустимая мощность рассеивания резистора.

Как определить мощность SMD резистора по размеру

Мощность SMD резистора напрямую зависит от его физических размеров. Приблизительное соответствие размеров и мощностей:

  • 0201 — 0,05 Вт
  • 0402 — 0,063 Вт
  • 0603 — 0,1 Вт
  • 0805 — 0,125 Вт
  • 1206 — 0,25 Вт
  • 1210 — 0,5 Вт
  • 2010 — 0,75 Вт
  • 2512 — 1 Вт

Таким образом, зная типоразмер SMD резистора, можно оценить его максимальную рассеиваемую мощность. Это важно учитывать при проектировании схем, чтобы не допустить перегрева компонентов.

Основные характеристики SMD резисторов

При выборе SMD резистора нужно учитывать следующие ключевые параметры:


  1. Номинальное сопротивление — от долей Ома до десятков МОм
  2. Допустимое отклонение (точность) — обычно ±1%, ±5%
  3. Максимальная рассеиваемая мощность — от 0,05 до 1 Вт и выше
  4. Температурный коэффициент сопротивления (ТКС) — до ±100 ppm/°C
  5. Максимальное рабочее напряжение — до 200-300 В
  6. Диапазон рабочих температур — обычно -55…+125°C

Важно подбирать резистор с запасом по мощности и напряжению для надежной работы схемы. Также следует учитывать требования к точности и температурной стабильности.

Как правильно выбрать SMD резистор для схемы

При выборе SMD резистора для конкретной схемы нужно придерживаться следующего алгоритма:

  1. Определить требуемый номинал сопротивления
  2. Рассчитать максимальную рассеиваемую мощность
  3. Выбрать резистор с запасом по мощности в 2-3 раза
  4. Учесть максимальное рабочее напряжение в схеме
  5. Определить необходимую точность (допуск)
  6. При необходимости учесть ТКС и другие параметры
  7. Выбрать подходящий типоразмер

Правильный выбор SMD резистора обеспечит надежную и стабильную работу электронного устройства. Важно не экономить на качестве компонентов.


Маркировка и обозначение SMD резисторов

На корпусе SMD резистора обычно наносится цифро-буквенная маркировка, содержащая информацию о номинале и точности:

  • 3 цифры — первые две значащие цифры номинала, третья — множитель
  • 4 цифры — полное значение сопротивления в Омах
  • Буква после цифр — допуск (F — ±1%, J — ±5% и т.д.)

Например, маркировка «4702F» означает резистор 47 кОм ±1%. А «1001» — это резистор 1 кОм (1001 Ом). Зная систему маркировки, можно легко определить параметры резистора.

Преимущества и недостатки SMD резисторов

SMD резисторы имеют ряд достоинств по сравнению с выводными аналогами:

  • Миниатюрность и экономия места на плате
  • Меньшая паразитная индуктивность
  • Возможность автоматизированного монтажа
  • Высокая надежность и стабильность
  • Широкий выбор номиналов и характеристик

Однако есть и некоторые недостатки:

  • Сложность ручного монтажа и замены
  • Более высокая стоимость
  • Меньшая теплоотдача (для мощных резисторов)
  • Чувствительность к перегреву при пайке

В целом, преимущества SMD резисторов значительно перевешивают их недостатки, что обусловило их широкое распространение в современной электронике.


Особенности монтажа SMD резисторов

При монтаже SMD резисторов нужно соблюдать определенные правила:

  1. Использовать паяльное оборудование для поверхностного монтажа
  2. Наносить паяльную пасту на контактные площадки платы
  3. Аккуратно устанавливать компоненты пинцетом или вакуумным пинцетом
  4. Производить пайку в печи оплавления или горячим воздухом
  5. Контролировать температуру и время пайки во избежание перегрева
  6. После пайки проверять качество соединений и отсутствие замыканий

Правильный монтаж обеспечит надежное соединение и долговременную работу SMD резисторов в составе электронного устройства. При отсутствии опыта лучше доверить монтаж профессионалам.


Размеры резисторов по мощности

Справочные материалы. Резистор — это элемент, обладающий каким-либо сопротивлением, применяется в электронике и электротехнике для ограничения тока или получения необходимых напряжений например, использование резистивного делителя. SMD-резисторы — это резисторы для поверхностного монтажа, иначе говоря — монтажа на поверхность печатной платы. Основные характеристики для резисторов — это номинальное сопротивление, измеряется в Омах и зависит от толщины, длины и материалов резистивного слоя, а также рассеиваемая мощность. Электронные компоненты для поверхностного монтажа отличаются малыми габаритами за счет того, что у них либо отсутствуют выводы для подключения в классическом понимании.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор
  • Как выбрать резистор
  • Полезные товары
  • Как определить и подобрать мощность резистора (сопротивления)
  • Подарки и советы
  • Как выбрать резистор
  • Энциклопедия электроники

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Определение сопротивления резистора

SMD резисторы.

Маркировка SMD резисторов, размеры, онлайн калькулятор

Здравствуйте, уважаемые читатели сайта sesaga. Резистор является самым используемым радиокомпонентом, без которого не обходится ни одна электронная схема. Основными параметрами резистора являются электрическое сопротивление , мощность и допуск. Если с сопротивлением и допуском все понятно, то определение мощности малогабаритных резисторов вызывает некоторые трудности, особенно на первых порах занятием радиолюбительством. В статье о цветовой и цифровой маркировке резисторов я уже рассказывал о мощности резисторов, но судя по Вашим комментариям, этот параметр был раскрыт не полностью.

В этой статье я постараюсь устранить этот пробел. Резисторы бывают разного устройства и конструкции, но в большинстве случаев они представляют собой небольшой цилиндр из фарфора или какого-нибудь другого изолятора, на который нанесен токопроводящий слой, обладающий определенным электрическим сопротивлением. В других конструкция на цилиндр наматывается требуемое количество витков тонкой проволоки из сплавов, обладающих большим сопротивлением.

Резисторы применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора в ваттах Вт : двойной косой чертой обозначают резистор мощностью 0, Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римской цифрой обозначается мощность от 1 Вт и выше.

Как правило, резисторы разной мощности отличаются размерами и чем больше мощность резистора, тем размер его больше. Но все же определить мощность того или иного резистора не так уж и трудно, так как габаритные размеры соответствуют стандарту, которого стараются придерживаться все производители электронных компонентов. В Советском Союзе даже выпускались таблицы для определения мощности резисторов по их размерам: диаметру и длине.

На отечественных резисторах типа МЛТ и некоторых зарубежных мощностью 1Вт и выше величина мощности указывается на корпусе цифровым значением.

На остальных импортных резисторах рядом с цифрой дополнительно ставят латинскую букву W. Правда, встречаются некоторые зарубежные экземпляры, где после цифрового значения может стоять другая буква. Как правило, подобную маркировку ставит производитель, который сам изготавливает некоторые компоненты для своей аппаратуры, не придерживаясь стандартов.

Однако с размерами есть небольшой нюанс, который надо знать: габариты отечественных и импортных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев. Это объясняется тем, что отечественные радиокомпоненты выпускаются с некоторым запасом по мощности, тогда как у зарубежных аналогов такого запаса нет.

Поэтому при замене отечественных резисторов зарубежными, зарубежный аналог следует брать на порядок мощнее.

Есть еще один тип резисторов, выпускаемые как зарубежными, так и отечественными производителями, габариты которых не подходят под стандартные размеры. Такие резисторы применяются в измерительных приборах, медицинском, военном или высокоточном оборудовании. Если с крупногабаритными резисторами все понятно, то малогабаритные резисторы мощностью 0,5 Вт и ниже приходится различать только исходя из их размеров.

Но и в этом случае сложного ничего нет, так как на первое время достаточно в качестве образца иметь по одному резистору с мощностями от 0,Вт до 0,5Вт, чтобы сравнивать их с искомыми резисторами. А в дальнейшем, когда придет опыт, Вы сможете без труда определять мощность резисторов по их габаритам. Ну и в довершении статьи картинка с резисторами отечественного и зарубежного производства в порядке возрастания их мощности.

А чтобы легче было ориентироваться в габаритах, на каждой картинке предоставлена спичка, относительно которой можно судить о размерах того или иного резистора. И еще надо сказать о замене: резистор мощностью 0,Вт можно заменить резистором мощностью 0,Вт и выше. Лишь бы позволял размер платы. А вот резистор мощностью 0,5Вт нельзя заменить резисторами 0,Вт и 0,25Вт, так как их мощность меньше и в процессе работы они могут перегреться и выйти из строя.

Хорошая статья, но она не помогла мне определить мощность сгоревшего резистора. Мощность на схеме на обозначена. Вы сфотографировали резисторы вместе в флешкой microSD, но гораздо нагляднее было бы сделать это на фоне миллиметровой бумаги. Добрый день, Александр! Когда я писал статью, то исходил из того, что флешка есть в каждом сотовом телефоне, а миллиметровую бумагу достать очень трудно, да и не используется она в обиходе.

Как я уже писал, с первого раза, без некоторого опыта, мощность резистора определить затруднительно. Вышлите мне на почту фото платы с резистором, а рядом с резистором положите, например, флешку или спичку.

Спасибо, я даже не догадывался, как все просто и очевидно. Думал придется характеристики мультиметром мерить, потом по формулам высчитывать.

Добрый вечер, ФИЛ! Резисторы целые и трогать их не надо, а вот только с полосками как-то непонятно. Ищите причину, почему они перегревались. Большего пока сказать не могу. Добрый день. Спасибо очень пригодилось,Все статьи очень хорошо и подробно написаны. Добрый день, Евгений! Все зависит от схемы, в которой он применяется. Могу лишь сказать, что средняя ножка резистора является ползунком, который перемещается по намотке резистора и изменяет сопротивление, и на электрической схеме эта ножка обозначается стрелкой.

Ясно спасибо за быстрый ответ. У меня есть блок питания я хочу на выходе поставить,что-бы вольтаж менялся. Евгений Сдаётся мне ничем хорошим Ваша идея не закончилась делитель напряжения конечно хорошо, но вот так регулировать блок питания скажем даже на 10Вт — безумие. Вследствии КЗ сгорел резистор на плате часов электроплиты. На третьем изображении вашей статьи второй сверху очень похож внешне на мой сгоревший резистор.

Обозначение на ножке 6K8 и ниже KN2. Судя по маркировке сопротивление 6,8кОм, а что означает KN2, мощность 2Вт? Столкнулся с проблемой, не могу подобрать резистор, по этим параметрам находятся не серые резисторы с термопокрытием, а обычные.

Посоветуйте каким резистором можно заменить сгоревший. Добрый день, Денис! Если похож на второй сверху, то это проволочный резистор. Что обозначает KN2 сказать затрудняюсь. Если есть магазин по продаже радиоэлектронных компонентов, то берите резистор и прямо с ним в магазин. Не ошибетесь. Очень полезные объяснения тут про резисторы…но вот я в тупике…на плате резистор подписан R…подскажите как узнать маркировку…он сгоревший в золу.

Доброй ночи, Сергей! Если корпус резистора сгорел в золу, то номинал определить невозможно. Можно только по габаритам определить мощность. Здравствуйте, Евгений! Резистор с таким номиналом нужно составить из двух, так как с таким номиналом не бывает. Вам подойдет и на Ом и на Ом. Здравствуйте, недоэлектрик! Оба резистора пропускают через себя одинаковый ток и напряжение. Просто резистор мощностью 0,25 Вт при одинаковом токе быстрее нагреется и сгорит, так как его пропускная способность ограничена мощностью.

Мощность рассеивания у них 0. Заказал такие, думал по ошибке отправили на 0. Оставить комментарий. Имя обязательно. Email обязательно.

Оповещать о новых комментариях к статье по почте. Подписаться без комментирования E-Mail:. Как определить мощность резистора. Поделиться с друзьями:. Еще интересно почитать: Полупроводники. Структура полупроводников. Типы проводимости и возникновение тока в полупроводниках. Как проверить транзистор мультиметром. Самодельный регулируемый блок питания от 0 до 14 Вольт. Как сделать цветомузыку на светодиодах своими руками.

Регулируемый блок питания. Часть 2. Разработка печатной платы. Александр Сергей Жан Здравствуйте, Жан! Очень рад, что моя статья помогла Вам. Серёженька Добрый день, Серёженька! Век живи, век учись. Спасибо за комментарий!


Как выбрать резистор

Здравствуйте уважаемые читатели сайта sesaga. Хочу с Вами поделиться накопленным опытом, и рассказать про резистор. Но не подумайте страшного, учить ничему не буду. Просто расскажу основные моменты, с которыми сталкивается практически каждый, кто в первый раз пытается самостоятельно отремонтировать или собрать электронную конструкцию для дома. Обычно на схемах резистор обозначается большой латинской буквой R и прямоугольником, внутри которого в виде знака указывается мощность резистора.

Что такое мощность резистора, на что она влияет, как ее рассчитать, как по внешнему виду: надо знать соответствие размеров и мощностей.

Полезные товары

Продолжая тему грамотного выбора пассивных компонентов , рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника. Резисторы Рис. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях. Существует несколько различных типов резисторов, отличающихся по номинальной мощности, размерам, эксплуатационным качествам и стоимости. Ниже, для каждого типа резисторов представлены основные характеристики, наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий. Чип-резисторы Рис.

Как определить и подобрать мощность резистора (сопротивления)

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть. Другое название резистора — сопротивление. Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

Электроника для начинающих Электроника для начинающих.

Подарки и советы

В общем, термин SMD от англ. SMT технология от англ. SMD резисторы — это миниатюрные резисторы , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем. Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора.

Как выбрать резистор

Резисторы есть в любой электрической схеме. Но в разных схемах протекают различной величины ток. Не могут же одни и те же элементы работать при 0,1 А и при А. Ведь при прохождении тока сопротивление греется. Чем выше ток, тем более интенсивный нагрев. Значит, и резисторы должны быть на разную величину тока. Так и есть. Отображает их способность работать при различных токах такой параметр, как мощность резистора.

Размеры SMD резисторов и их мощность. Размер резистора SMD зависит главным образом от необходимой мощности рассеивания.

Энциклопедия электроники

Здравствуйте, уважаемые читатели сайта sesaga. Резистор является самым используемым радиокомпонентом, без которого не обходится ни одна электронная схема. Основными параметрами резистора являются электрическое сопротивление , мощность и допуск.

Резисторы классифицируются по характеру изменения сопротивления постоянные, переменные регулируемые, переменные подстроечные , по назначению общего назначения, высокочастотные, высоковольтные и др. Непроволочные резисторы в зависимости от материала токопроводящего слоя подразделяются на металлодиэлектрические, металлоокисные, углеродистые, лакопленочные, на проводящей пластмассе и др. В старой системе обозначений резисторов первый элемент означает: С — резистор постоянный, СП — резистор переменный, СТ — терморезистор, СН — варистор; второй элемент:. Номинальными параметрами резистора являются номинальная мощность рассеяния Рном, номинальное сопротивление R, допускаемое отклонение сопротивления, или допуск, температурный коэффициент сопротивления ТКЕ , который показывает относительное обратимое изменение сопротивления при изменении температуры резистора на 1 С. Чем меньше ТКС, тем большей температурной стабильностью обладает резистор. Номинальную мощность резистора можно узнать по маркировке на корпусе или в зависимости от размеров по табл.

У любого резистора, выпускаемого в промышленных условиях, существует порядка десяти параметров, на которые необходимо обращать внимание при его выборе.

Внезапно, возникла проблема: на резисторах мощностью до 2 Вт не указана их мощность. А всё потому, что мощность определяется размером:. Но, всё не так однозначно. Бывают резисторы одинаковой мощности разного размера и разной мощности одинакового размера:. Вообще, мощность измеряемая в ваттах — это энергия измеряемая в джоулях , передаваемая или потребляемая, или отдаваемая в секунду. Энергия электрического тока в проводнике состоит из кинетической энергии скорости электронов и их количества сила тока, I , и потенциальной энергии сжатости электронного газа напряжение, U. Электроны врезаются в молекулы полупроводника-резистора и нагревают их увеличивают амплитуду колебаний , энергия электронного тока частично переходит в тепловую энергию нагрева резистора.

Внезапно, возникла проблема: на резисторах мощностью до 2 Вт не указана их мощность. А всё потому, что мощность определяется размером:. Таблица размер-мощность аксиальных цилиндрических резисторов.


Резисторы С2-23 | РЕОМ

Резисторы постоянные непроволочные общего применения неизолированные С2-23 (аналог ОМЛТ) предназначены для работы в цепях постоянного, переменного и импульсного тока.

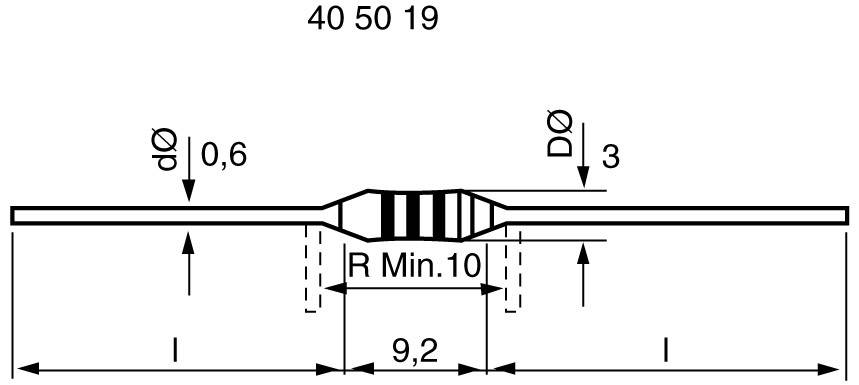

Габаритные размеры:


Вид резистора

Размеры, мм

Масса, г, не более

Lmax

Dmax

d

l

С2-23-0,062

4,6-0,3

1,6-0,1

0,5±0,06

16*-1

20±3

0,12

С2-23-0,125

6,0-0,6

2,2-0,3

0,5±0,06

29*-1

20±3

0,15

С2-23-0,25

7,0-0,7

3,0-0,3

0,6**±0,06

28*-1

20±3

0,25

С2-23-0,5

10,8-1,1

4,2-0,6

0,6±0,06

25*+1

25±3

1,0

С2-23-1

13-1,1

6,6-0,6

0,6±0,06

25*+1

25±3

2,0

С2-23-2

18,5-1,5

8,6-0,6

0,8±0,06

25±3

3,5

Технические характеристики:

Резисторы С2-23 изготовляют в климатическом исполнении В2 по ГОСТ 15150-69.

Резисторы, кроме С2-23-2,0, предназначены для автоматизированной сборки аппаратуры, и удовлетворяют требованиям ГОСТ 20.39.405-84.

Резисторы С2-23 изготавливаются в пожаробезопасном исполнении.

Резисторы С2-23 выпускаются с приемкой «1» (ОТК) ГОСТ ОЖО.467.104 ТУ; «5» (ПЗ) ГОСТ ОЖО.467.081 ТУ; «9» (ОС) ГОСТ ОЖО.467.081 ТУ, ОЖО.467.138 ТУ.

На резисторах С2-23 0,125 и 0,5 Вт выпускаемых согласно ОЖО.467.081 ТУ и ОЖО.467.081 ТУ, ОЖО.467.138 ТУ дата изготовления не маркируется в соответствии с изменением №47, проведенным на основании совместного решения 7-94 от 02.02.94 г. Дата изготовления указывается на бандероли упаковочной тары.

Маркировка данных резисторов включает товарный знак предприятия изготовителя, номинальное сопротивление и допустимое отклонение (кодированное обозначение допустимого отклонения)

Допустимое отклонение от номинального сопротивления, %

Кодированное обозначение

±0,1

B

±0,25

C

±0,5

D

±1

F

±2

G

±5

J

±10

K

В соответствии с ОЖО. 467.081 ТУ п. 6.1.1. допускается производить маркировку цветным кодом в виде полос по ГОСТ 28883 резисторов С2-23 с приемкой «5». В этом случае в соответствии с пунктом 3.3.1.16 ГОСТ В 20.57.403-81 знак приемки заказчика ставится в виде штампа на бандероли упаковки.

Пример условного обозначения резистора:

Резистор С2-23 — 0.125 — 110 кОм ±1% — А — В — В ОЖО.467.081 ТУ

Уровень шумов:

Номинальное сопротивление, кОм

Уровень шумов,

мкВ/В, не более

Группа по уровню шума

До 10

1

А

Св. 10

1

А

5

Б

не нормированный

без обозначения

Номинальная мощность рассеяния резисторов С2-23, номинальное сопротивление и допускаемые отклонения номинального сопротивления, предельное рабочее напряжение:

Таблица 1.

Вид резистора

Номинальная мощность рассеяния, Вт

Номинальное сопротивление, Ом

Допускаемые отклонения, %

Предельное рабочее напряжение, В

постоянного или переменного (эфф. знач.) тока

импульсного (ампл. знач.) тока

постоянного, переменного (эфф. знач.) или импульсного (ампл. знач.) тока

Рср=0,1Р

Рср=0,2Р

при атмосферном давлении, Па (мм рт. ст.)

5360 и выше (40 и выше)

0,00013 (10-6)

С2-23-0,062

0,062

от 1 до 10

±5, ±10

100

150

100

60

св. 10 до 5,11•106

±1, ±2, ±5, ±10

св. 5,11•106 до 2,21•106

±2, ±5, ±10

С2-23-0,125

0,125

от 1 до 10

±5, ±10

200

350

250

150

св. 10 до 1•106

±0,5; ±1, ±2, ±5, ±10

св. 1•106 до 3,01•106

±2, ±5, ±10

св. 3,01•106 до 22•106

±5, ±10

С2-23-0.25

0,25

от 1 до 10

±5, ±10

250

450

300

200

св. 10 до 1•106

±0,5; ±1, ±2, ±5, ±10

св. 1•106 до 5,11•106

±2, ±5, ±10

С2-23-0.5

0,5

от 1 до 10

±5, ±10

350

750

650

300

св. 10 до 1•106

±0,5; ±1, ±2, ±5, ±10

св. 1•106 до 5,1•106

±2, ±5, ±10

С2-23-1

1,0

от 1 до 10

±2, ±5, ±10

500

1000

900

320

св. 10 до 1•106

±0,5; ±1; ±2; ±5; ±10

С2-23-2

2,0

от 1 до 10

±2; ±5; ±10

750

1200

1050

350

св. 10 до 1•106

±0,5; ±1; ±2; ±5; ±10

Рср — сумма средней импульсной и постоянной составляющей мощности нагрузки,

Р — допустимая мощность, рассеиваемая резистором при нагрузке постоянным или переменным током с учетом снижения, согласно черт. 2 и 3.

Промежуточные значения номинального сопротивления резисторов С2-23 соответствуют ряду Е96 для резисторов с допускаемыми отклонениями ±1, ±2% и ряду Е24 по ГОСТ 28884 для резисторов с допускаемыми отклонениями ±5, ±10%.

Температурный коэффициент сопротивления (ТКС):

Группа по ТКС

Номинальное сопротивление, Ом

Допускаемое отклонение, %

ТКС•10-6, 1/°С, не более

в интервале температур, °С

от 20 до 155

от +20 до минус 60

Б

10 – 1•106

±0,5; ±1; ±2

±50

±150

В

10 – 1•106

±1; ±2; ±5; ±10

±100

±300

Г

1 – 22•106

±2; ±5; ±10

±200

±500

Д

1 – 22•106

±2; ±5; ±10

±500

±800

Е

1 – 22•106

±5; ±10

±1000

±1200

Примечание. 1. Резисторы С2-23-0,062; С2-23-0104 номинальным сопротивлением от 10 до 0,1•106 Ом изготовляют с ТКС, соответствующим группам «В», «Г» и «Д»; свыше 0,1•106 Ом – группам «Г» и «Д».

2. Резисторы С2-23 с ТКС группы «Г» мощностью 0,25 – 2 Вт изготавливают в диапазоне номинальных значений сопротивления от 1 до 1,0•106 Ом.

Параметры импульсного режима резисторов:

Допустимая перегрузка мощности резисторов С2-23 в импульсе относительно номинальной (q=Р/Рном) при длительности импульса до1000 мкс для средней мощности рассеяния не более 1,0 Рном указана на черт. 1.

Для резисторов  С2-23 до 100 Ом включительно допустимая перегрузка (q) в интервале длительности импульса до 200 мкс при средней мощности не более 0,1 Рном не превышает 500.

Частота повторения импульсов не более 500 кГц.

Предельные импульсные напряжения при средней мощности не более 0,1 Рном указаны в табл. 1.

При средней мощности 1,0 Рном предельные импульсные напряжения при нагрузке постоянным током, указаны в табл. 1.

Для резисторов С2-23-0,125 номинальным сопротивлением св. 3,01 мОм требования к импульсному режиму не предъявляются.

Чертеж 1.

Внешние воздействующие факторы для резисторов:

Воздействующий фактор и его характеристики

Способ крепления резисторов

за контактные колпачки

за выводы

Синусоидальная вибрация:





диапазон частот, Гц:





для резисторов мощностью 0,062—0,5 Вт

1-3000

для остальных резисторов

1—5000

амплитуда ускорения, м•с-2 (g)

400 (40)

200 (20)

Механический удар:





одиночного действия:





пиковое ударное ускорение, м•с-2 (g)





0,062-0,5 Вт

10 000 (1000)

10 000 (1000)

1,0; 2,0 Вт

10 000 (1000)

5 000 (500)

многократного действия:





пиковое ударное ускорение, м•с-2 (g)

1500 (150)

1500 (150)

Линейное ускорение, м•с-2 (g)

5000 (500)

2000 (200)

Атмосферное пониженное давление. Па (мм рт. ст.):

рабочее

1,33•10-4 (10-6)

предельное

1,94 104 (145)

Атмосферное повышенное рабочее давление, кПа (ата)

294 (3)

Повышенная температура среды, °С:

рабочая

0,062-0,5 Вт

85

1,0; 2,0 Вт

70

предельная

60

Пониженная предельная рабочая и предельная температура среды, °С

минус 60

Максимально-допустимая рабочая температура (при снижении мощности рассеяния), °С

155

Смена температур, °С:

от максимально допустимой рабочей температуры среды

155

до пониженной предельной температуры среды

минус 60

Повышенная относительная влажность при 35°С, %

98

Степень жесткости по ГОСТ 20. 57.406-81

Х

Соляной (морской) туман.

+

Атмосферные конденсированные осадки (иней и роса).

+

Плесневые грибы.

+

Надёжность резисторов:

Минимальная наработка, ч

0,062-0,5 Вт

80 000

С2-23-0,125 свыше 3,01 мОм

40 000

С2-23-1 и С2-23-2

50 000

С2-23-2а

15 000

95 % срок сохраняемости, лет

25

Изменение сопротивления резисторов:

в течение минимальной наработки, %, не более

С2-23-0,125 свыше 10 мОм и С2-23а

±10

для остальных

±5

в течение минимального срока сохраняемости, Ом

С2-23-0,125 свыше 10 мОм

±10

для остальных

±5

Типовые характеристики резисторов:

Допустимая мощность рассеяния резисторов С2-23 в интервале температур окружающей среды от минус 60 до + 155°С

Чертеж 2.

Допустимая мощность рассеяния резисторов  С2-23  в интервале температур окружающей среды от минус 60 до + 155°С и давлений от 1,33 10-7 до 294 кПа (от 10-62280 мм рт. ст.)

Чертеж 3.

Указания по применению и эксплуатации резисторов:

При применении, монтаже и эксплуатации резисторов  С2-23 рекомендуется руководствоваться РД 11 0636 и настоящими Указаниями.

Допустимая мощность рассеяния резисторов С2-23 в связи с ограничением электрической нагрузки предельным рабочим напряжением снижается с увеличением номинального сопротивления в соответствии с графиком, приведенным на черт. 4.

При применении резисторов С2-23 при максимально-допустимой рабочей температуре и пониженном давлении одновременно вычисляют допускаемую электрическую нагрузку как произведение двух составляющих, определяемых по чертежу 2 и 3.

Выводы и места пайки резисторов С2-23 после монтажа аппаратуры всеклиматического исполнения покрывать тропикоустойчивым лаком.

Допускается промывка резисторов С2-23 в спирто-бензиновой смеси в пропорции 1:1 при одновременном воздействии ультразвуковых колебаний частотой 18-20 кГц, время промывки 2 мин при температуре 25±10 °С.

Минимальное расстояние от корпуса резистора  до места пайки:

5 мм — для резисторов мощностью С2-23-0,5 — 2 Вт, С2-23-2а;

3 мм — для остальных резисторов.

Минимальное расстояние от корпуса резистора до места изгиба 3 мм.

Резисторы С2-23 пригодны для монтажа в аппаратуре методом групповой пайки или паяльником.

При групповой пайке и пайке паяльником применяемый флюс должен состоять из 25% по массе канифоли (ГОСТ 19113—84) и 75% по массе изопропилового (ГОСТ 9805—84) или этилового спирта (ГОСТ 18300—87).

Температура припоя при групповой пайке 260±5 °С, время пайки не более 4 с; при пайке паяльником мощностью 50 Вт температура припоя 350±10 °С, продолжительность пайки 5 с.

При пайке паяльником рекомендуется применять теплоотвод.

Допускается эксплуатация резисторов С2-23-1 Вт в режиме Р=2Рном (режим эксплуатации резисторов С2-23-2 Вт), при этом изменение сопротивления резисторов в течение срока минимальной наработки не более:

±5 % не менее чем у 90 % резисторов;

±15 % не менее чем у 7 % резисторов.

Допустимое количество отказов 3%, при этом отказом считается изменение сопротивления более 15% или потеря проводимости.

Правила хранения резисторов:

Резисторы С2-23 следует хранить в складских условиях при температуре +5. ..+30 °С, при относительной влажности воздуха не более 85% и при отсутствии в воздухе агрессивных примесей.

120 Ом 1000 Вт | INSTART

Данная политика конфиденциальности относится к сайту под доменным именем instart-info.ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.

Данные, собираемые при посещении сайта

Персональные данные

Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.

Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.

Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.

Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).

Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).

Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.

Не персональные данные

Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.

Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.

Предоставление данных третьим лицам

Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.

Данные пользователей в общем доступе

Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.

По требованию закона

Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.

Для оказания услуг, выполнения обязательств

Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.

Сервисам сторонних организаций, установленным на сайте

На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.

Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.

Как мы защищаем вашу информацию

Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.

Ваше согласие с этими условиями

Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.

Отказ от ответственности

Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.

Изменения в политике конфиденциальности

Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.

Как с нами связаться

Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:

8 800 222 00 21

[email protected]

0402 Занимаемая площадь корпуса: размеры и параметры резисторов

Электронные компоненты бывают всех форм и размеров, начиная от чрезвычайно сложных элементов массива земли/шара и заканчивая простыми осевыми резисторами и конденсаторами. Если у вас есть опыт работы с SMD-компонентами, вы, вероятно, знакомы с чип-резисторами и широким диапазоном размеров их корпусов. Одним из самых маленьких и, тем не менее, самых популярных является резистор 0402 и его очень малая площадь основания с контактными площадками для поверхностного монтажа.

Тонкопленочный резистор в упаковке 0402

Несмотря на то, что эти компоненты имеют довольно небольшую номинальную мощность, они находят широкое применение в различных устройствах, в основном, в любых современных цифровых системах. Для успешного завершения компоновки печатной платы необходимо тщательно спроектировать посадочное место корпуса 0402 в ваших инструментах САПР. Вот на что следует обратить внимание в посадочном месте пакета 0402 и где вы можете найти проверенные посадочные места для всех ваших компонентов.

0402 Размеры корпуса

Корпус 0402 является почти самым маленьким корпусом чип-резистора; только пакет резисторов чипа 0201 меньше. Небольшой размер резисторов 0402 обуславливает довольно низкую мощность рассеивания по сравнению с более крупными резисторами или сопоставимыми осевыми резисторами. Затем это ограничивает ток, который вы можете пропустить через эти устройства. В приведенной ниже таблице показаны размеры некоторых стандартных компонентов чип-резисторов с соответствующими номиналами мощности; однако важно отметить, что резисторы различаются по размеру у разных производителей.

Размеры и коды резисторов микросхемы SMD

Эти пакеты строго стандартизированы, что упрощает создание 3D-модели CAD для одного из этих компонентов. Фактически, ваше программное обеспечение для проектирования печатных плат, скорее всего, поставляется в комплекте с библиотеками для популярных компонентов SMD, включая резисторы 0402; эти библиотеки будут включать в себя простой схематический символ, посадочное место печатной платы с IPC-совместимым шаблоном земли и 3D-модель CAD. Общие модели компонентов (т. е. не относящиеся к какому-либо производителю) обычно используют базовый символ пассивной схемы для символа схемы, и они могут не иметь конкретной печатной платы или 3D-модели.

Создание собственных посадочных мест корпуса 0402

Одна вещь должна быть очевидна из приведенной выше таблицы: резисторы корпуса 0402 чрезвычайно малы! Хотя чип-резистор 0402 довольно мал, схема расположения площадок и очертания внутреннего двора компонентов, которые вам нужны, могут быть довольно большими, в зависимости от процедуры сборки, используемой для отделки ваших плат. На самом деле, из-за трудностей сборки и пайки схемы 0402 земли кажутся чрезвычайно сложными для проектирования. Короче говоря, не существует общепринятой схемы заземления для небольших резисторов, таких как корпуса 0402 и 0201.

Для этих чип-резисторов вам потребуется разработать посадочные места на печатной плате по индивидуальному заказу, а при работе с 0402 посадочными площадками вам потребуется обратиться к спецификациям вашего производителя. Контур корпуса имеет фиксированные размеры, но шаблоны площадок должны быть разработаны с учетом процессов сборки и пайки.

Если схема площадок спроектирована неправильно, компонент может быть заблокирован во время сборки. По сути, неправильный размер посадочного места может привести к недостаточному нагреву одного конца компонента во время пайки. Когда припой остывает и затвердевает, он может отрывать другой конец компонента от площадки для пайки.

Резистор SMD с захоронением

Существуют и другие причины забивания, в том числе отсутствие теплового рельефа. Обратите внимание, что на изображении выше все монтируется на поверхность; медь, соединенная с землями, довольно тяжелая и отводит тепло от площадки, как это происходит в площадках, соединенных с большой плоскостью. Площадки для более крупных чип-резисторов, припаянных волной припоя, как правило, больше, чем размеры контактных площадок, необходимых для пайки оплавлением. Чип-резисторы 0402 и 0201 обычно не используются в процессах пайки волной припоя. Компоненты для использования в паянных вручную платах имеют тенденцию быть еще больше просто для того, чтобы обеспечить доступ к краю компонента с помощью паяльника.

Независимо от того, работаете ли вы с посадочными местами корпуса 0402 или другими распространенными ИС, вы можете найти механические модели для своих компонентов в таблицах данных или на веб-сайте производителя. Если вы хотите предотвратить дефекты сборки, вы можете проконсультироваться со своим производителем, чтобы узнать его рекомендации по размерам контактных площадок для чип-резисторов 0402 и 0201.

Производители пассивных пайков также выпускают рекомендации по дизайну контактных площадок для компонентов, используемых в процессах пайки волной или оплавлением. Взгляните на это техническое описание от Vishay в качестве отличного примера; обратите внимание, что они также предоставляют данные о профилях пайки волной припоя и пайки оплавлением.

Поиск проверенных файлов посадочных мест пакета 0402

Будьте осторожны при извлечении посадочных мест для 0402 и других чип-резисторов с форумов, библиотек GitHub и даже из сервисов создания деталей. Эти модели земли могут быть неправильно маркированы или вообще неправильно спроектированы. 0402 посадочные места от разных производителей не одинаковы. Лучше всего для обеспечения надежности использовать посадочные места, разработанные в соответствии со стандартом IPC-SM-782 Surface Mount Design и Land Pattern 9.0003

Если ваше программное обеспечение для проектирования печатных плат не содержит посадочных мест, необходимых для общих компонентов, вам необходимо выбрать один из следующих вариантов действий:

  • Создайте свои собственные посадочные места для печатных плат: Обязательно соблюдайте приведенные выше пункты. иметь в виду, если вы пойдете по этому пути. Взгляните также на стандарт IPC-SM-782.
  • Просмотрите веб-сайты дистрибьюторов: Это нормально, если вы знаете, что можете найти нужные вам резисторы, но не все дистрибьюторы предоставляют эти компоненты.
  • Используйте поисковую систему компонентов: Лучшие поисковые системы собирают данные от нескольких дистрибьюторов, производителей и даже других агрегаторов данных о компонентах. Данные, к которым вы можете получить доступ, включают модели САПР, исходные данные, технические спецификации и спецификации.

Когда вы ищете файлы посадочных мест пакета 0402 и 3D-модели в форматах, зависящих от поставщика и не зависящих от поставщика, вы можете найти нужные вам компоненты с помощью функций поиска деталей в Ultra Librarian. У вас будет доступ к проверенным моделям САПР, которые можно импортировать в популярные приложения ECAD, и вы сможете просматривать информацию о источниках от мировых дистрибьюторов.

Если вы ищете CAD-модели для общих компонентов, Ultra Librarian поможет вам собрать всю информацию о ваших источниках и CAD в одном месте. Работа с Ultra Librarian настроит вашу команду на успех, чтобы гарантировать, что любой проект проходит через производство и проверку с точными моделями и посадочными местами для работы. Зарегистрируйтесь сегодня бесплатно!

Цементный постоянный резистор МКЭК

SQ цементный резистор изготавливается путем намотки проводов сопротивления вокруг нещелочного керамического сердечника, на который наносится слой термостойкого и влагостойкого и некоррозионного защитного материала. Затем проволочный резистор помещают в квадратный керамический корпус, запаянный специальным негорючим термостойким цементом.
Размеры SQP Спецификация
Тип Размер (мм) Диапазон сопротивления Максимальное рабочее
напряжение
СКП л Х Д Д1 д Проволочная обмотка Оксид металла
2 Вт 18,0 32,0 ±3 7,0 7,0 0,65±0,03 0,1 Ом~50 Ом 50 Ом~20 кОм 150 В
3 Вт 22,0 32,0 ±3 8,0 8,0 0,8±0,03 0,1 Ом~50 Ом 50 Ом~33 кОм 300 В
4 Вт 20,0 32,0 ±3 6,5 6,5 0,8±0,03 0,02 Ом~50 Ом 50 Ом~33 кОм 300 В
5 Вт 22,0 32,0 ±3 9,5 9,0 0,8±0,03 0,1 Ом~50 Ом 50 Ом~50 кОм 350 В
7 Вт 35,0 32,0 ±3 9,5 9,0 0,8±0,03 0,1 Ом~100 Ом 100 Ом~50 кОм 500 В
10 Вт 48,0 32,0 ±3 9,5 9,0 0,8±0,03 0,1 Ом~100 Ом 100 Ом~50 кОм 500 В
15 Вт 48,0 32,0 ±3 12,5 12,0 0,8±0,03 0,1 Ом~100 Ом 100 Ом~150 К 500 В
20 Вт 60,0 32,0 ±3 14,0 13,0 0,8±0,03 0,1 Ом~100 Ом 100 Ом~150 К 500 В
25 Вт 60,0 32,0 ±3 14,0 13,0 0,8±0,03 0,1 Ом~100 Ом 100 Ом~150 К 1000 В
30 Вт 77,0 32,0 ±3 18,0 17,0 0,8±0,03 0,1 Ом~500 Ом 100 Ом~150 К 1000 В
40 Вт 90,0 32,0 ±3 19,0 18,0 0,8±0,03 0,1 Ом~500 Ом 100 Ом~150 К 1000 В
50 Вт 90,0 32,0 ±3 19,0 18,0 0,8±0,03 0,1 Ом~500 Ом 100 Ом~150 К 1000 В
Размеры SQT Спецификация
Тип Размер (мм) Диапазон сопротивления Максимальный рабочий
напряжение
SQT л Х Д Д1 д т Проволочная обмотка Оксид металла
5 Вт 22,0 27,0 ±3 10,0 9,0 0,8±0,05 1,5 0,1 Ом~50 Ом 50 Ом~50 кОм 350 В
7 Вт 35,0 27,0 ±3 10,0 9,0 0,8±0,05 3,0 0,1 Ом~100 Ом 100 Ом~47 кОм 500 В
10 Вт 48,0 27,0 ±3 10,0 9,0 0,8±0,05 3,0 0,1 Ом~100 Ом 100 Ом~47 кОм 750 В
15 Вт 48,0 27,0 ±3 12,5 12,5 0,8±0,05 3,0 0,1 Ом~100 Ом 100 Ом~47 кОм 750 В
20 Вт 60,0 27,0 ±3 13,0 14,0 0,8±0,05 5,0 0,1 Ом~100 Ом 100 Ом~47 кОм 750 В
25 Вт 60,0 27,0 ±3 13,0 14,0 0,8±0,05 5,0 0,1 Ом~100 Ом 100 Ом~47 кОм 750 В
кв. м Размеры Спецификация
Тип Размер (мм) Диапазон сопротивления Максимальное рабочее
напряжение
кв.м л Х Д Д1 д Проволочная обмотка Оксид металла
2 Вт 20,0 4~15 ±1 11,5 7,5 0,65±0,03 0,01 Ом~50 Ом 50 Ом~50 кОм 150 В
3 Вт 25,0 4~15 ±1 12,0 8,5 0,8±0,03 0,01 Ом~50 Ом 50 Ом~50 кОм 300 В
5 Вт 25,0 4~15 ±1 13,0 9,0 0,8±0,03 001 Ом~50 Ом 50 Ом~50 кОм 350 В
7W 39,0 4~15 ±1 13,0 9,0 0,8±0,03 0,01 Ом~100 Ом 100 Ом~47 кОм 500 В
10 Вт 51,0 4~15 ±1 13,0 9,0 0,8±0,03 0,01 Ом~100 Ом 100 Ом~47 кОм 750 В
10WS 35,0 4~15 ±1 16,0 12,0 0,8±0,03 0,01 Ом~100 Ом 100 Ом~47 кОм 750 В
Размеры SQZ Спецификация
Тип Размер (мм) Диапазон сопротивления
СКЗ л Х Вт С ч2 ч3 Р1 Р2 Р3 Р4 Проволочная обмотка Оксид металла
3WS 22 8 8 10 23 12 4 2 5 1,4 0,1~50 Ом 50 Ом~33 кОм
5WS 22 9,5 9,5 10 24 12 4 2 5 1,4 0,1~50 Ом 50 Ом~50 кОм
5 Вт 27 9,5 9,5 15 24 9,5 4 2 5 1,4 0,1~100 Ом 100 Ом~50 кОм
7 Вт 35 9,5 9,5 22,5 24 9,5 4 2 5 1,4 0,1~500 Ом 500 Ом~50 кОм
10 Вт 48 9,5 9,5 32,5 24 9,5 4 2 5 1,4 0,2~500 Ом 500 Ом~50 кОм
15 Вт 48 12,5 12,5 32,5 34,5 15 7 6 10 2,7 0,5~500 Ом 500 Ом~150 кОм
20 Вт 63,5 12,5 12,5 42,5 34,5 15 7 6 10 2,7 1~50 Ом 500 Ом~150 кОм
SQHG Размеры Спецификация Тип Размер (мм) Диапазон сопротивления SQH л Ч Вт С Х Р1 Р2 Р3 Р4 Проволочная обмотка Оксид металла 10 Вт 48±2 10±1 10±1 33±1 21±1 12±1 6±1 8±1 3±1 0,5 Ом~100 Ом 100 Ом~150 кОм 15 Вт 48±2 12±1 12±1 33±1 21±1 12±1 6±1 8±1 3±1 1 Ом~100 Ом 100 Ом~150 кОм 20 Вт 63,7±2 12±1 12±1 42±1 24±1 12±1 6±1 8±1 3±1 1 Ом~100 Ом 100 Ом~150 кОм 30 Вт 75±2 19±1 18±1 56±1 30±1 17±1 8±1 10±1 3±1 1 Ом~100 Ом 100 Ом~150 кОм 40 Вт 90±2 19±1 18±1 68±1 30±1 17±1 8±1 10±1 3±1 1 Ом~100 Ом 100 Ом~150 кОм
Размеры SQS Спецификация
Тип Размер (мм) Диапазон сопротивления
SQS Вт Д л Р Проволочная обмотка Оксид металла
5 Вт 10±1 9±1 22±1 5±1 0,1 Ом~50 Ом 50 Ом~50 кОм
7 Вт 10±1 9±1 35±1 10±1 0,1 Ом~100 Ом 100 Ом~50 кОм
10 Вт 10±1 9±1 48±1 10±1 0,1 Ом~100 Ом 100 Ом~50 кОм
20 Вт 60±1 14±1 60±1 10±1 0,1 Ом~100 Ом 100 Ом~50 кОм

Номинальное длительное рабочее напряжение (RCWV) =:

Номер детали
КВ Р 5 Вт 10R Дж БУ
Тип
SQ Цемент
Тип
Р
Т
М
З
Н
С
Номинальная мощность
5 Вт
10 Вт
15 Вт
20 Вт
40 Вт
50 Вт
Сопротивление
0R1 0,1 Ом
10Р 10 Ом
50р 50 Ом
100 100 Ом
1 кОм
50К 50 кОм
Допуск
Ф ± 1%
Дж ± 5%
К ± 10%
Упаковка
БУ Масса

Загрузить спецификацию цементного постоянного резистора (pdf)

Max-Quality Electric Co; ООО
No. 566, Dahu Rd., Yingge Dist., New Taipei City 239, Taiwan (ROC)
Тел.: +886-2-2678-2566~9 (4 линии)
Факс: +886-2-2678-7606
http://www.resistor.tw
Электронная почта: [email protected]
Электронная почта: [email protected]
Электронная почта: [email protected]

Осевые керамические резисторы | Ohmite Mfg Co

Неиндуктивные, высоковольтные, высокоэнергетические, высокомощные резисторы с осевыми выводами, обеспечивающие превосходную производительность там, где необходимо обрабатывать высокую пиковую мощность или импульсы высокой энергии в небольшом размере

В качестве альтернативы труднодоступным найти резисторы из углеродного состава, неиндуктивные мощные резисторы с осевыми выводами можно использовать в качестве замены для 1- и 2-ваттных размеров. Гораздо большие размеры, до 70 Вт в одном компоненте, доступны для новых или модернизированных конструкций, где ранее требовался массив меньших резисторов.

Загрузить документ в формате PDF

Электрические характеристики

Размеры

Дополнительная информация

Осевые керамические резисторы, тип AS

Размер корпуса Диапазон сопротивлений, Ом Диам. (Г) Макс. В. (мм) Длина (L) Макс. В. (мм Средняя мощность 1 , Вт Номинальная пиковая энергия 2 , Джоули Номинальное пиковое напряжение 3 , Вольт Типовой вес корпуса резистора 4 , Gr
231АС 25-6350 0,2 (5,1) 0,75 (19,1) 1,5 75 1500 0,44
233АС 6-18:00 0,31 (7,9) 0,75 (19,1) 2 170 1100 1,2
234АС 12-5000 0,31 (7,9) 1,125 (28,6) 3 275 2500 1,9
250АС 4-1200 0,44 (11,1) 0,75 (19,1) 2,5 260 1500 1,9
251АС 8-2300 0,44 (11,1) 1,125 (28,6) 3,5 400 2500 3
102АС 30-9000 0,31 (7,9) 2,125 (54,0) 5 600 3000 3,8
252АС 20-5800 0,44 (11,1) 2,125 (54,0) 6 900 3000 6
104АС 55-18000 0,31 (7,9) 4,125 (104,8) 9 1200 9000 7,6
254АС 36-12000 0,44 (11,1) 4,125 (104,8) 11 1800 9000 12
106АС 90-30000 0,31 (7,9) 6,125 (155,6) 13 1900 15000 11,4
256АС 60-20000 0,44 (11,1) 6,125 (155,6) 16 2900 15000 18
109АС 150-48000 0,31 (7,9) 9,125 (231,8) 20 3000 25000 17,1
259АС 100-32000 0,44 (11,1) 9,125 (231,8) 20 4600 25000 27

Осевые керамические резисторы типа BA

Размер корпуса Диапазон сопротивлений, Ом Диам. (Г) Макс. В. (мм) Длина (L) Макс. В. (мм Средняя мощность 1 , Вт Номинальная пиковая энергия 2 , Джоули Номинальное пиковое напряжение 3 , Вольт Типовой вес корпуса резистора 4 , Gr
231БА 6000-3

0,2 (5,1) 0,75 (19,1) 1,2 35 1200 0,44
233БА 1800-150000 0,31 (7,9) 0,75 (19,1) 1,6 80 900 1,2
234БА 4000-300000 0,31 (7,9) 1,125 (28,6) 2,4 140 2000 1,9
250БА 1000-130000 0,44 (11,1) 0,75 (19,1) 2 130 1200 1,9
251БА 2000-1

0,44 (11,1) 1,125 (28,6) 3 200 2000 3
102БА 9000-700000 0,31 (7,9) 2,125 (54,0) 4 300 2400 3,8
252БА 5000-450000 0,44 (11,1) 2,125 (54,0) 5 450 2400 6
104БА 18000-1000000 0,31 (7,9) 4,125 (104,8) 7 600 7000 7,6
254БА 12000-970000 0,44 (11,1) 4,125 (104,8) 9 900 7000 12
106БА 30000-1000000 0,31 (7,9) 6,125 (155,6) 10 1000 12000 11,4
256БА 20000-1000000 0,44 (11,1) 6,125 (155,6) 13 1500 12000 18
109БА 48000-1000000 0,31 (7,9) 9,125 (231,8) 16 1500 20000 17,1
259БА 30000-1000000 0,44 (11,1) 9,125 (231,8) 20 2300 20000 27

Осевые керамические резисторы типа SP

Размер корпуса Диапазон сопротивлений, Ом Диам. (Г) Макс. В. (мм) Длина (L) Макс. В. (мм Средняя мощность 1 , Вт Номинальная пиковая энергия 2 , Джоули Номинальное пиковое напряжение 3 , Вольт Типовой вес корпуса резистора 4 , Gr
231СП 1-1000 0,2 (5,1) 0,75 (19,1) 2,5 15 375 0,44
233СП 1-120 0,31 (7,9) 0,75 (19,1) 7 20 375 1,2
234СП 1-330 0,31 (7,9) 1,125 (28,6) 10 30 500 1,9
250СП 1-150 0,44 (11,1) 0,75 (19,1) 8,5 20 375 1,5
251СП 1-330 0,44 (11,1) 1,125 (28,6) 12 30 500 2,4
102СП 1-700 0,31 (7,9) 2,125 (54,0) 15 50 1000 3,8
252СП 1-460 0,44 (11,1) 2,125 (54,0) 18 75 1000 4,8
104СП 2-1500 0,31 (7,9) 4,125 (104,8) 25 95 3600 7,6
254СП 2-1000 0,44 (11,1) 4,125 (104,8) 31 150 3600 9,6
106СП 3-2400 0,31 (7,9) 6,125 (155,6) 36 155 5000 11,4
256СП 2-1600 0,44 (11,1) 6,125 (155,6) 45 240 5000 14,4
109СП 4-3800 0,31 (7,9) 9,125 (231,8) 55 250 8800 17,1
259СП 3-2500 0,44 (11,1) 9,125 (231,8) 70 380 8800 21,6

1) Номинальная мощность: линейное снижение до 0 Вт при 230°C для типов AS и BA.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
