Высокоомные резисторы типа РЗ для заземления нейтрали сетей 6-35 кВ — ООО «Болид»

Описание
Характеристики
Установка
Галерея
Сертификаты

Предназначены для защиты сетевого оборудования в сетях 6-35 кВ от перенапряжений при дуговых однофазных замыканиях, а также для подавления резонансных, феррорезонансных явлений и устранения связанных с ними повреждений ТН и другого оборудования. Резистивное заземление нейтрали позволяет практически полностью исключить развитие аварий с многоместными повреждениями и создать условия для быстрого и надежного определения поврежденного фидера устройствами релейной защиты. Наличие резистора типа РЗ в нейтрали сети обеспечивает применение ОПН для ограничения коммутационных перенапряжений с более глубоким уровнем их ограничения.

Резисторы защитные типа РЗ для сетей напряжением 6-10 кВ выпускаются согласно ТУ 3414-001-73132086-2010.

Резисторы защитные типа РЗ для сети 35 кВ выпускаются согласно ТУ 3414-002-73132086-2010.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Основой резистора являются элементы резистора защитного (ЭРЗ), изготавливаемые в соответствии с ТУ 3414-005-11840528-97 «Элементы резистора защитного».

ЭРЗ представляет собой соединенные в электрическую цепь элементы нагревательные графита фосфатные (ЭНГФ) из материала «ЭКОМ», помещенные в металлический корпус с диэлектрической теплопроводной прокладкой между корпусом и ЭНГФ. Металлический герметичный корпус снабжен устройством для выравнивания давления внутри тела резистивного элемента. ЭРЗ соединяют последовательно, ориентируют вертикально и закрепляют на раме. Величина зазора между ЭРЗ определяется номинальным напряжением сети, в которой устанавливается резистор, и теплоотдачей в стационарном режиме.

Резистор серии РЗ конструктивно выполняется из одного или нескольких унифицированных резистивных блоков.

ОПИСАНИЕ УНИФИЦИРОВАННОГО БЛОКА

Основание (1) установлено на 4-х опорных стойках (2). На основании установлены опорные изоляторы (3).

Закрепленные на изоляторах изоляционные пластины (4) служат опорой для элементов резистора защитного (ЭРЗ) (5). В жестко закрепленных на изоляторах вертикальных стойках (6) установлена регулируемая по высоте изоляционная пластина (7), с помощью которой производится фиксация сверху элементов резистора ЭРЗ.

Конструктивное выполнение резистора в виде набора вертикально ориентированных отдельных пластин создает хороший теплоотвод от пластин в воздух за счет естественной конвекции. Это дает возможность стационарной работы резистора в неполнофазном режиме. В соответствии с правилами эксплуатации электроустановок неполнофазный режим может продолжаться до 6 часов без отключения потребителей и резистора.

Выполнение резистора из набора отдельных пластинчатых элементов дает возможность легко и быстро подобрать необходимое количество составляющих элементов для обеспечения нужного сопротивления и мощности в сетях от 6 до 35 кВ.

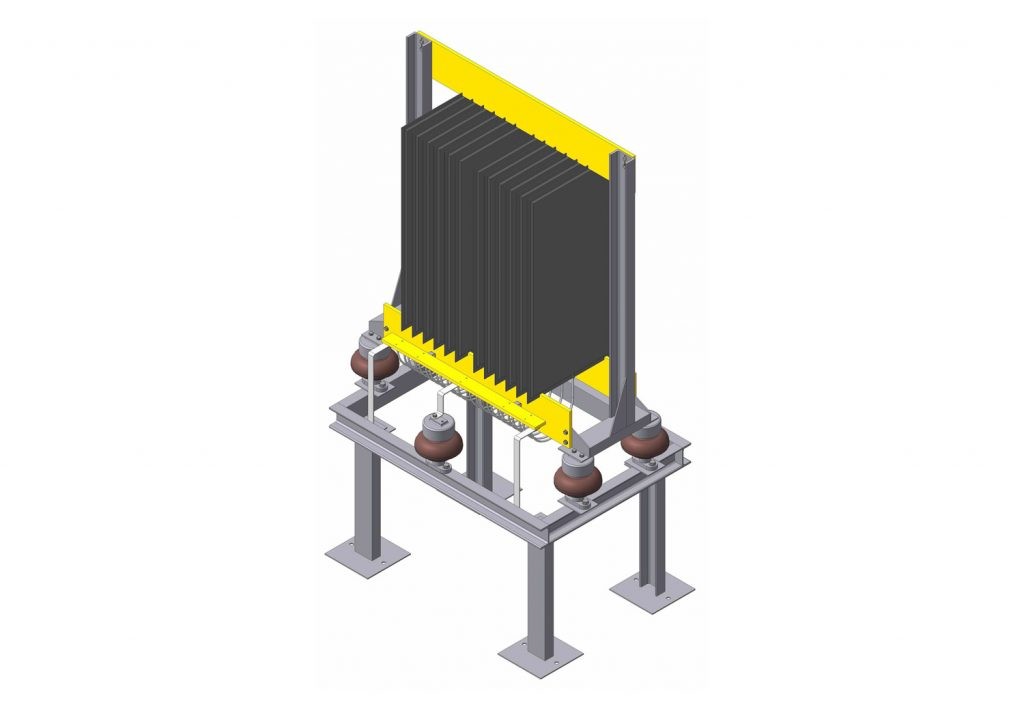

Унифицированный резистивный блок

1 — основание;
2 — опорные стойки;
3 — опорные изоляторы;
4 — изоляционные пластины;
5 — элементы резистора защитного;
6 — вертикальные стойки;
7 — изоляционные пластины;
8 — изолятор для подключения подвода от нейтрали сети.

Номинальное напряжение сети (кВ)	6, 10, 35
Номинальная мощность (кВт)	До 200
Ток от резистора (А)	От 1 до 2000
Время эксплуатации РЗ в режиме однофазного замыкания на землю	Длительно (не менее 6 часов)
Допустимое превышение температуры корпуса резистора над максимальной температурой окружающей среды, не более (ºС)	115
Срок службы, не менее (лет)	30
Климатическое исполнение	УХЛ, категория 1

Конструкция резистора является ремонтопригодной.

В составе резисторов серии РЗ нет составных частей и материалов, представляющих опасность для жизни, здоровья людей и окружающей среды.

Изготовитель гарантирует соответствие резистора защитного РЗ требованиям технической документации в течение 60 месяцев эксплуатации с момента получения резистора потребителем, при соблюдении правил эксплуатации и хранения.

Резисторы РЗ располагаются на свободной площади ОРУ или ЗРУ. Подключение резистора рекомендуется выполнять к нейтрали сети через разъединитель с целью отключения резистора для осмотра и технического обслуживания.

Резистор РЗ должен иметь, в соответствии с требованиями ПУЭ, сплошное сетчатое ограждение высотой не менее 2 м, расстояние от элементов конструкции резистора до элементов ограждения должно быть не менее указанного в ПУЭ.

В случае установки конструкции резистора на фундаментные опоры с высотой, обеспечивающей расположение нижней кромки фарфора изоляторов над уровнем планировки или наземных коммуникационных сооружений на высоте не менее 2,5 м, согласно нормам ПУЭ резистор разрешается не ограждать.

В конструкции резистора предусмотрен отдельный изолятор, предназначенный для подключения подвода от нейтрали электрической сети.

Подключение подвода резистора типа РЗ к нейтрали электрической сети 6-35 кВ может осуществляться с помощью кабеля, провода или шины, присоединяемых к нижнему или к верхнему изолятору, в зависимости от вида подвода.

Вид выполнения подвода определяется исходя из удаленности разъединителя от верхнего фланца изолятора резистора, либо других особенностей конкретной подстанции.

При выполнении подвода кабелем крепление может осуществляться к нижнему изолятору, установленному на основании. Подвод, выполняемый шиной или голым проводом, должен проходить выше сетчатого ограждения резистора, при этом крепление производится к верхнему изолятору, установленному на вертикальной стойке. При необходимости выполнения подвода к верхнему изолятору – кронштейн, шина, верхний изолятор заказываются отдельно и вносятся соответствующие изменения в чертежи. При использовании верхнего изолятора увеличивается габаритная высота резистора.

Вывод последнего ЭРЗ соединяется с помощью шины к приваренному на основании болту заземления. По требованию заказчика может быть осуществлен «изолированный» вывод. В данном случае шина присоединяется к отдельному изолятору, установленному на основании.

Заземление блока резистивных элементов выполняется путем присоединения заземляющего проводника от общего контура заземления электроустановки к болтам заземления блока.

Допускается установка резистора на другие опоры, например балки или рамы, сваренные из швеллеров, обеспечивающие устойчивое расположение резистора в строго горизонтальном положении с отклонениями не более ±1 мм. Опоры должны обеспечить выдерживание нагрузки в 1,5 раза превышающей вес резистора.

При заказе резистора необходимо еще раз уточнить конструкцию данного типа РЗ, сделать запрос чертежа фундамента. По специальному заказу допускается изготавливать резисторы на согласованное сопротивление и согласованные габаритные размеры.

СХЕМА ПОДКЛЮЧЕНИЯ РЕЗИСТОРА

Рекомендуется подключать резистор к нейтрали трансформатора со схемой соединения обмоток: звезда с выведенной нейтралью/треугольник.

При отсутствии явно выведенной нейтрали подключения резисторов осуществляется к нейтралям фильтров нулевой последовательности типа ФМЗО через разъединитель.

В случае комбинированного использования РЗ и ДГP рекомендуем независимое подключение каждого устройства к нейтрали трансформатора, позволяющее независимое использование устройств.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕЗИСТОРА ДЛЯ ЗАЗЕМЛЕНИЯ НЕЙТРАЛИ

РЗ — A — B — C — D

РЗ — тип резистора защитного;

A — номинальное сопротивление резистора, Ом;

B — номинальная мощность резистора, кВт;

C — номинальное напряжение сети, кВ;

D — климатическое исполнение, категория размещения по ГОСТ 15150.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Резистор защитный типа РЗ для заземления нейтрали с номинальным сопротивлением 1000 ± 10 % Ом, мощностью 34 кВт устанавливаемый в сети с номинальным напряжением 10 кВ, климатическое исполнение УХЛ, категория 1 по ГОСТ 15150.

РЗ — 1000 — 34 — 10 — УХЛ1

С 1998 Г. В СЕТЯХ 6-35 КВ УСТАНОВЛЕНО БОЛЕЕ 2000 РЕЗИСТОРОВ ТИПА РЗ

Cхемы выдачи мощности (ГЭС, ТЭЦ)
Сети собственных нужд электростанций
Распределительные подстанции различного уровня
Сети электроснабжения промышленных предприятий

Объекты городской инфраструктуры и т. д.

ПОСЛЕ УСТАНОВКИ РЕЗИСТОРОВ В НЕЙТРАЛЬ СЕТИ НАБЛЮДАЕТСЯ СНИЖЕНИЕ ПОВРЕЖДАЕМОСТИ ОБОРУДОВАНИЯ В 4-6 РАЗ И УМЕНЬШЕНИЕ НЕДООТПУСКА ЭЛЕКТРОЭНЕРГИИ ПОТРЕБИТЕЛЮ. ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ РЕЗИСТИВНОГО ЗАЗЕМЛЕНИЯ НЕЙТРАЛИ ПОДТВЕРЖДЕНА ОТЗЫВАМИ ЭКСПЛУАТИРУЮЩИХ ОРГАНИЗАЦИЙ.

Резисторы защитные типа РЗ

Резистор защитный 6-10 кВ

Резистор защитный двухблочный 6-10 кВ

Резистор защитный трехблочный

Резистор защитный 35 кВ

Аттестация резисторов серии РЗ и РЗ1 ПАО «Россети»

О сертификации резисторов

Высоковольтные резисторы заземления нейтрали сети серии ВР 6-35 кВ — Энерган

Режим заземления нейтрали в сети 6-35 кВ определяет бесперебойность электроснабжения потребителей, безопасность персонала и электрооборудования при однофазном замыкании на землю (ОЗЗ), перенапряжения на неповрежденных фазах при ОЗЗ, ток в месте повреждения при ОЗЗ, принцип построения релейной защиты от замыканий на землю, уровень изоляции электрооборудования, допустимое сопротивление контура заземления подстанции.

В мире в сетях среднего напряжения используются три возможных варианта режима работы нейтрали:
— изолированная (незаземленная) нейтраль;
— заземленная нейтраль через дугогасящий реактор;
— заземленная нейтраль через резистор.

Анализируя мировой опыт эксплуатации сетей среднего напряжения, можно сделать вывод , что в отличии от России, где широко используется режим изолированной нейтрали (более 85% сетей 6-35кВ) и режим заземления через дугогасящий реактор (до 15 % сетей 6-35кВ),
большое число Европейских стан и стран Северной и Южной Америки используют нейтраль, заземленную через резистор.

В России с учетом опыта эксплуатации зарубежных сетей среднего напряжения признана целесообразной тенденция постепенного перехода на заземление нейтрали сети 6-35 кВ через резистор

Происходит постепенная планомерная модернизация системы заземления нейтрали сетей 6-35 кВ путем заземления её через резистор и переход на резистивную систему заземления нейтрали сетей 6-35 кВ

Резисторы для заземления нейтрали устанавливаются на каждой секции шин напряжением 6-35кВ на питающих подстанциях, применяют высокоомные и низкоомные резисторы в зависимости от параметров и состояния сети 6-35 кВ.

Высокоомный резистор заземления нейтрали ВР

Высоковольтный высокоомный резистор заземления нейтрали ВР предназначен для ограничения дуговых перенапряжений в случае возникновения однофазного замыкания на землю в сетях 6-35 кВ. Также резистор используется для исключения феррорезонансных явлений в измерительных трансформаторах напряжения, устраняет их влияние на оборудование, уменьшает сверхнормативное напряжение смещения нейтрали.

В случае использования высокоомного резистивного заземления нейтрали, суммарный ток в месте замыкания (сумма активного тока резистора и емкостного тока сети) не превышает 10 А. Как правило, в данном случае отсутствует необходимость отключения оборудования в составе сети, а установленные защиты работают на сигнал.

Высокоомное резистивное заземление нейтрали может быть использовано в сетях с емкостным током I_C не более 5÷7 А. При этом активный ток I_R, создаваемый резистором, должен быть больше емкостного тока сети.

В последнее время наблюдается тенденция к использованию «комбинированного» заземления нейтрали. В данном случае высокоомный резистор (ВР) подключается параллельно дугогасящему реактору (ДГР). Данное техническое решение позволяет снизить естественное напряжение несимметрии нейтрали сети.

Низкоомный резистор заземления нейтрали ВР

Применение низкоомного резистора заземления нейтрали исключает опасность развития однофазного замыкания на землю в двойное замыкание на землю или межфазное короткое замыкание при корректном срабатывании релейной защиты на отключение. Также данное решение полностью исключает вероятность дуговых прерывистых ОЗЗ, уменьшает длительность воздействия на изоляцию элементов сети перенапряжений на неповреждённых фазах в переходных режимах ОЗЗ, исключает возможность возникновения феррорезонансных процессов в сети.

Низкоомное резистивное заземление нейтрали может быть использовано в сетях с любыми значениями емкостного тока, при этом активный ток I_R, создаваемый резистором, также должен быть больше емкостного тока сети.

Как правило, ток, создаваемый резистором в случае низкоомного резистивного заземления нейтрали, находится в диапазоне от 20 до 2000 А. Величина тока, создаваемого резистором, рассчитывается исходя из следующих условий:

Стойкость опор ВЛ, оболочек и экранов кабелей к протеканию тока однофазного замыкания данной величины;
Наличие в сети высоковольтных электродвигателей и генераторов;
Чувствительность релейной защиты.

Заказать оборудование

Опросный лист на резисторы заземления нейтрали ВР

Заполнить опросный лист

Опросный лист на устройство резистивного заземления нейтрали ВРК

Заполнить опросный лист

Заземляющий резистор нейтрали | NGRs

[[[[«field129″,»contains_not»,»123″]],[[«set_value»,null,»трансформатор с обмоткой звездой»,null,»field110″],[«set_value»,null,» Выберите из рекомендаций»,null,»field89″],[«set_value»,null,»Выберите для меня исходя из моих потребностей»,null,»field88″],[«set_value»,null,»NEMA 3R»,null, «field39»],[«set_value»,null,»Оцинкованная сталь»,null,»field41″],[«set_value»,null,»ANSI 61 Grey»,null,»field45″]],»and»], [[[«field1″,»меньше_чем»,»1000″]],[[«set_value»,null,»Клеммная колодка (низкое напряжение)»,null,»field62″],[«set_value»,null,»Полностью встроенная панель (только для низкого напряжения)»,null,»field127″]],»and»],[[[«field1″,»больше_чем»,»1000″]],[[«set_value»,null,»Внутренний NEMA Контактные площадки (среднее напряжение)»,null,»field62″],[«set_value»,null,»Резистор и элементы управления отдельно»,null,»field127″]],»and»],[[[«field110»,»содержит «,»Delta»]],[[«show_fields»,»field111″]],»and»],[[[«field110″,»equal_to»,»Generator»]],[[«show_fields»,»field122 «]],»и»],[[[«поле89″,»содержит»,»рекомендации»]],[[«show_fields»,»field86″]],»and»]]

Имя

без значка

Номер телефона

без значка

Company

no-icon

Country

CanadaUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские острова (Мальвинские )Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Island And Mcdonald IslandsHoly See (vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKosovoKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Республика МонакоМонголияМонтсерратЧерногорияМароккоМозамбикМьянмаНамибияНауруНепалНидерландыНидерландские Антильские островаНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверные Марианские островаНорвегияОманПакистанПалау alestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts And NevisSaint LuciaSaint Pierre And MiquelonSaint Vincent And The GrenadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province Of ChinaTajikistanTanzania, United Republic OfThailandTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks Острова Кайкос и ТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Системные спецификации

Системное напряжение (L/L)

NO-ICON

Ток

NO-ICON

L/N ВТРАЩЕНИЕ = [Field1/1,732] V

L/N напряжение = [Field1/1,732] V

L/N напряжение = = [поле1/поле3/1. 732] Ω

Рейтинг времениВыберите один!

Выберите опциюНепрерывныйРасширенный60 секунд30 секунд10 секунд5 секунд2 секунды1 секундаДругое

Конфигурация системы0003

Клеммы

Внутренние контактные площадки NEMA (среднее напряжение) Клеммная колодка (низкое напряжение) Ввод нейтрали Ввод заземления

Зигзагообразный трансформатор

Встроенный в корпус резистора Отдельный корпус Я предоставлю свой собственный

Понижающий заземляющий трансформатор с 9000egt3 Не требуется 9000egt3 корпус резистораОтдельный корпусЯ предоставлю свой собственный

Особенности и компоненты

Особенности

Импульсный механизмКонтроль резистораКонтроль фазного напряженияМногоотводной резисторЗащита нескольких фидеров

Дополнительные компоненты

Переключение переключаемого переключателя разъединений выключаемого разъединений.

Трансформатор тока

Выберите для меня исходя из моих потребностейУкажите дополнительную информациюЯ предоставлю свой

Relay List

Select An OptionBender NGRM700Bender RC48NBender RCM420Bender RCMA423Littelfuse Startco SE-330Littlefuse Startco SE-330Littelfuse Startco SE-701

Enclosure Configuration

Enclosure Protection

NEMA 1NEMA 3RNEMA 4Open

Enclosure Material

Galvanized SteelStainless Steel 304Нержавеющая сталь 316

Дополнительные опции

Сейсмостойкое креплениеФильтр частицДверь корпусаЗащита от несанкционированного доступа

Painting

ANSI 61 GrayANSI 70 GrayCustom Paint

Enclosure Layout

Resistor and controls separateFully integrated panel (low voltage only)

Additional Details

Quantity of Productsyour full name

no-icon

Предложение Требуется Byof назначение

date_range

Продукт Требуется Byof назначение

date_range

Примечанияподробнее

Дополнительные файлы

cloud_upload Загрузка

keyboard_arrow_left Предыдущий

Следующий keyboard_arrow_right

Сопротивление заземления нейтрали 90

Щелкните для полного просмотра

Системы резисторов заземления нейтрали защищают силовые трансформаторы и генераторы от разрушительных токов короткого замыкания. Заземление нейтрали ограничивает ток замыкания на землю до высокого уровня (обычно 50 ампер и более) для срабатывания реле защиты от замыканий и трансформаторов тока. Затем эти устройства могут быстро устранить неисправность, обычно в течение нескольких секунд. Важность этого быстрого времени отклика заключается в том, что оно:

Ограничивает повреждение оборудования
Предотвращает возникновение дополнительных ошибок
Обеспечивает безопасность персонала
Локализация неисправности
Внесен в список UL
Сертификат CSA до 7200 В
Сейсмостойкость, зона 4 Также доступны сертификаты и типовые испытания

Ограниченный ток короткого замыкания и малое время отклика также предотвращают перегрев и механическое воздействие на проводники. Обратите внимание, что, как и в случае системы с глухозаземленной нейтралью, цепь должна быть отключена после первого замыкания на землю. Резисторы заземления нейтрали обычно рассчитаны на 400 ампер в течение 10 секунд и обычно используются в системах среднего и высокого напряжения. Запрос предложений в течение 24 часов для систем резисторов заземления нейтрали.

Особенности и возможности:

Резисторы заземления нейтрали защищают силовые трансформаторы и генераторы от разрушительных токов короткого замыкания
Доступно для систем с номинальным напряжением от 240 В до 72 кВ линия-линия (сертифицировано CSA до 7200 В)
Штампованная решетка из нержавеющей стали или кромочная конструкция
Номинальный ток до 5000 ампер
Все резисторы заземления нейтрали разработаны и испытаны в соответствии со стандартом IEEE32
Сертифицированные отчеты об испытаниях и инструкции по установке/обслуживанию прилагаются к каждому резистору заземления нейтрали
Стандартные вентилируемые корпуса окрашены или оцинкованы в заводских условиях, а также из нержавеющей стали, горячеоцинкованной стали и алюминия в качестве опции
PGR с удовольствием упакует трансформаторы тока, трансформаторы тока, разъединители, заземляющие трансформаторы и нагреватели в ячейку резистора заземления нейтрали

Также доступны сертификаты для сейсмической зоны 4 и типовые испытания
Доступные технические документы по теории заземления сопротивлением
