Что такое резистор?

Резистор является пассивным элементом электрических цепей, обладающий постоянной либо переменной величиной электросопротивления. Он предназначен для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока и пр.

Как проверить резистор мультиметром?

Для измерения значения сопротивления мультиметром переключатель выставляют в диапазон Ω. В комплекте к данному прибору идет один комплект щупов, имеющих разную расцветку. Принято черный щуп вставлять в гнездо COM, а красный – в гнездо VΩCX+ (или аналогичное).

Для чего нужен резистор?

Резистор предназначен для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и пр. Наряду с конденсаторами являются самыми массовыми компонентами электронных аналоговых и цифровых устройств.

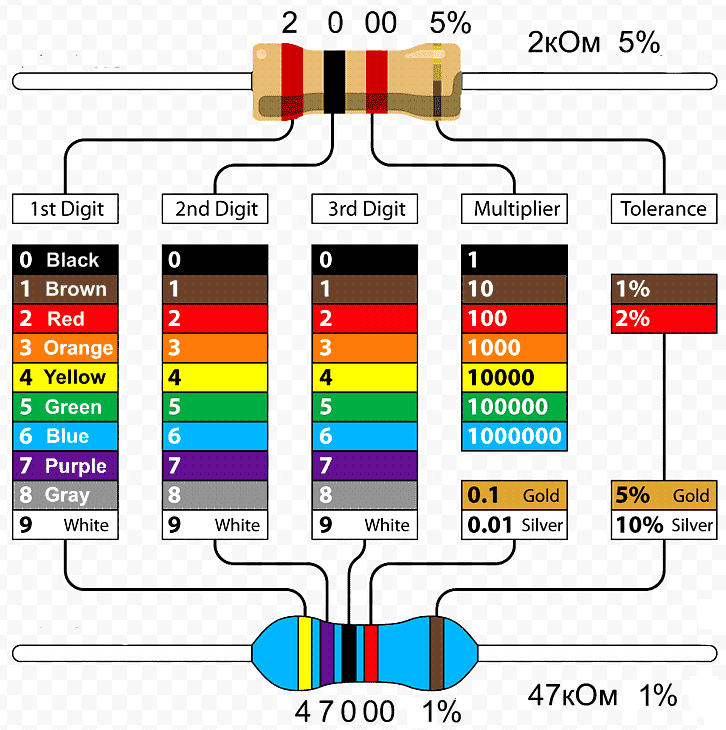

Как определить сопротивление резистора по цвету?

Определение номинала резистора по цвету возможно с помощью калькулятора цветовой кодовой маркировки, который легко найти в Интернете. Располагать резистор необходимо так, чтобы большая часть цветовых колец находилась на левой стороне или широкая полоса была бы слева.

виды, зачем нужен, принцип работы сопротивления

Из статьи станет понятно, что такое резистор, сопротивление, для чего он нужен, какие функции выполняет.
Просто и кратко, объяснено всё для начинающих об этом элементе в электротехнике.
Специалисты тоже найдут много полезного, необходимого в работе.

Содержание

1. Определение, что такое резистор
2. Описание для чего используется и что делает
3. Как выглядит
4. Из чего состоит
5. Основные виды резисторов
6. Постоянные
7. Переменные для регулировки напряжения
8. регулировки
9. подстройки
10. Зачем нужны термисторы и позисторы
11. Коэффициент термостойкости
12. PTC
13. NTC
14. Варисторы
15. Фоторезисторы
16. Тензорезисторы
17. Классификация резисторов
18. Назначение
19. Общее
20. Специальное
21. Характер изменения сопротивления
22. Защищенность от влаги
23. Способ монтажа
24. Печатный
25. Навесной
26. Для микросхем и микромодулей
27. Вольт-амперные характеристики
28. Используемые проводящие элементы
29. Проволочные
30. Непроволочные
31. Тип применяемых материалов из чего делают резисторы
32. Проволочные
33. Цементные
34. Металлопленочные
35. Металлооксидные пленочные
36. Фольговые
37. Углеродные композиционные
38. Углеродные пленочные
39. В чем измеряется сопротивление
40. Обозначение резисторов на схемах
41. Соединения резисторов в электрической цепи
42. Последовательное
43. Параллельное
44. Смешанное
45. Маркировка резисторов
46. Цифро-буквенная
47. Цветовая
48. 4 полосы
49. 5 полос
50. 6 полос
51. SMD-резисторов
52. 3 цифры
53. 4 цифры
54. Допуск от номинала или класс точности
55. Мощность рассеивания тока
56. Зависимость сопротивления от окружающей среды
57. Какие шумы имеют и способы их уменьшения
58. Как проверить резистор
59. Заключение

Определение, что такое резистор

Понятие резистор происходит от латинского слова “resisto”, английский вариант “resistor” и означает сопротивляться или противостоять.
Википедия дает такое определение:

“Резистор — это пассивный двухполюсный электрический компонент, который реализует электрическое сопротивление в качестве элемента схемы.”

Резистор часто называют сопротивлением.

Они оба эквивалентные названия, хотя сопротивление это выполняемая функция, а резистором считается деталь электрической цепи.

Принцип работы основан на рассеивании мощности тока и понижении за счет этого напряжения.

Описание для чего используется и что делает

Резистор выполняет роль пассивного элемента в цепи, который служит для уменьшения, протекающего через него тока и преобразования силы тока в напряжение.
Например,

• они могут использоваться как преобразователи в блоках питания.
• Применяются для ограничения тока светодиодов.
• В электрических измерительных приборах можно использовать для деления выходного и входного напряжения.
• Некоторые способны уменьшать или полностью устранять источники радиопомех.

Формула и принцип делителя на 12 вольт на основе двух резисторов приведены на примерах ниже, для разных выходных показателей

Чтобы транзистор функционировал согласно установленным параметрам с помощью R выставляется необходимый ток коллектора и базы.

Как выглядит

Как выглядят выпускаемые электронными заводами резисторы можно посмотреть на фото.

Из чего состоит

Резистор состоит из двух контактов (обычно из металлических проводников), разделенных изолятором (обычно из слоя пластика или керамики) и резистивного проводящего элемента, соединенного с ними, расположенного на изоляторе между этими контактами.

Основные виды резисторов

Перечислим основные виды резисторов

Постоянные

Если резистор относится к постоянным, то его R неизменно и он имеет два вывода для подключения.

Переменные для регулировки напряжения

Рассмотрим примеры переменных резисторов приведенных на рисунке.

Номинальное сопротивление можно изменять (регулировать) поворотом, перемещением центрального элемента рукой или с помощью отвертки.

Иногда такой резистор называют переменный потенциометр, но это не правильное название.
Скорее сленг радиолюбителей путающих прибор и радиодеталь.
Переменные резисторы применяются двух видов:

Для

регулировки

Переменный резистор служит для регулировки выходного напряжения.
На уроках физики 8 класса вы замечали такой под названием реостат.

А чем отличие резистора от реостата?

Да, реостат имеет три вывода.
На крайние подается ток, а со среднего и крайнего можно получить изменяемое напряжение с помощью перемещение рычага между выводами от одного края к другому.

Поэтому реостат это регулируемый резистор.

Для

подстройки

Построечные резисторы тоже нужны для регулировки напряжения. В отличие от регулировочных подстроечный резистор предназначен для нечастого использования.

Зачем нужны термисторы и позисторы

Термисторы и позисторы — это терморезисторы, которые основаны на полупроводниковых материалах.

Эти полупроводники используются для регулирования тока или напряжения в цепи в зависимости от температуры окружающей среды.

Термисторы могут уменьшать сопротивление при повышении температуры, в то время как позисторы могут его увеличивать.

Это делает их полезными для управления электрическими системами в различных областях, таких как автомобильная электроника, кондиционеры и тепловые пушки.
В зависимости от конкретных применений, термисторы и позисторы могут быть изготовлены из материалов, таких как металл-оксидные пленки, керамика или полимеры.
Они могут быть представлены в различных формах, включая дроссельные, дисковые или кольцевые.

Преимущества термисторов и позисторов в их универсальности и простоте использования.

Они могут быть интегрированы в широкий спектр электронных устройств и систем, и их регулирование может быть выполнено в автоматическом режиме.
Термисторы и позисторы важные компонентами в широком спектре электронных приложений, и их применение продолжает расти в связи с развитием технологий и усовершенствованием производств.

Коэффициент термостойкости

Коэффициент термостойкости, или β, важный параметр для термисторов и позисторов.
Он определяет способность элемента к изменению сопротивления в зависимости от температуры.

Чем выше значение β, тем больше чувствительность.

Оптимальное значение β зависит от конкретных применений и может зависеть от требований.
В некоторых случаях, например, в температурных датчиках, высокое значение β желательно, тогда как в других случаях, таких как контроль в кондиционерах, низкое значение β может быть предпочтительнее.

PTC

В целом, коэффициент термостойкости β параметр для оценки качества и эффективности.
Положительный температурный коэффициент PTC (Positive Temperature Coefficient) означает, что R увеличивается с увеличением t.

Это означает, что он работает как защитный выключатель при перегреве.

PTC терморезисторы используются во многих изделиях, таких как защита от перегрева в домашних и промышленных приборах, автомобильные системы и т. д.

Применение PTC терморезисторов предоставляет эффективный, надежный способ защиты от перегрева и перенапряжения.

NTC

Отрицательный температурный коэффициент NTC ( Negative temperature coefficient) означает, что R уменьшается с увеличением t.

Это означает, что терморезистор работает как термостат, контролируя температуру в устройстве.

NTC т-резисторы используются во многих предметах, таких как регулирование охлаждения в холодильных, кондиционерных системах, контроль нагрева в двигателях и т.д.
Термисторы и PTCS отличаются высокой надежностью и долговечностью, но они также подвержены определенным ограничениям.

Например, они могут быть чувствительны к электромагнитным помехам, и значения их R могут меняться со временем из-за старения.

Чтобы преодолеть эти ограничения, термисторы часто комбинируют с другими датчиками, такими как термопары или RTDs (resistance temperature detectors) датчики температуры сопротивления, для повышения их производительности.

Варисторы

Также существует особый класс резисторов, резко меняющих свое сопротивление при увеличении напряжения, — это варисторы.

Это свойство варисторов широко используется для защиты от перенапряжения в цепи.

Если вдруг возникла внештатная ситуация и поступающее напряжение на устройство сильно возросло.
Сопротивление варистора резко меняется.
При этом варистор берет на себя всю мощность импульса и чаще всего расплачивается за это своим ресурсом, поэтому сгорает намертво.
Корпус может просто разорвать.

Фоторезисторы

Фоторезисторы отличаются тем, что их сопротивление меняется в зависимости от освещенности.

Тензорезисторы

Тензорезисторы меняют номинал сопротивления в зависимости от растяжения.

Классификация резисторов

Классификация основана на гостах и регламентирующих документах.

Назначение

По назначению резисторы подразделяются на общие и специальные

Общее

К резисторам общего назначения относятся постоянные и переменные к которым не предъявляются какие либо специальные условия по точности, температуре, высокому напряжению и току.
Мощность резистора от 125 милливатт (мВт) до 100 Ватт (Вт).
R от 1 ом до 10 мегаом (Мом).

Специальное

К специальным относят полупрецизионные, прецизионные и сверхпрецизионные с точностью 1% и выше, высоковольтные 5-40 киловольт (кВ), высокоомные от 10 мегаом ( Мом), высокочастотные более 10 мегагерц (Мгц).

Следует учесть, что любой элемент электроники, включая провода не идеален с физической точки зрения.

Практически, кроме активного сопротивления мы имеем емкость и паразитную индуктивность реального resistor.
Поэтому в специальных резисторах этому придаётся особое значение.

Характер изменения сопротивления

Характер изменения сопротивления может быть переменным, подстроечным или просто постоянным

Защищенность от влаги

Защищенность от влаги предполагает от незащищенных до защищенных с помощью лака, пластмассы, вакуума, компаундера и других герметиков.

Способ монтажа

Способ монтажа бывает навесной, печатный и предназначенный для микромодулей и микросхем.

Печатный

Печатный монтаж платы применяется в большинстве устройств бытовой техники.

Навесной

Навесной монтаж применяется в промышленном оборудовании.

Для микросхем и микромодулей

Применяется в современной компьютерной технике и микроэлектронике.

Вольт-амперные характеристики

Воль-амперные характеристики резистора могут быть линейные (обычный R) или нелинейные в зависимости от

• Напряжения — варисторы;
• Света — фоторезисторы;
• Деформации — тензорезисторы;
• Температуры – терморезисторы;
• Магнитного поля – магниторезисторы;
• От протекавшего через него заряда – мемристоры.

Используемые проводящие элементы

При изготовлении резисторов на производственных предприятиях как правило применяют проволочную и непроволочную технологию.

Проволочные

Проволочные резисторы называются потому, что изготавливаются из проволоки.

Непроволочные

Не проволочные основаны на не применении проволочной технологии изготовления.
Различают тонкослойные, композиционные. Разделены диэлектриком.

Тип применяемых материалов из чего делают резисторы

Типы резисторов разделяются по применяемому материалу резистивного сопротивления.

То, из чего состоят R, определяет его параметры и конструктивный вид.

Проволочные

При производстве проволочных резисторов используются: нихром, константан, никелин, никель с высоким удельным сопротивлением, сплавы манганина.

Цементные

Цементные резисторы отличаются тем, что резистивный материал, как правило, проволока, залит цементом.

Поэтому они способны рассеивать большое количество тепла и соответственно работать при повышенных температурах нагрева резистивного материала.

Отрицательная характеристика – высокая паразитная индуктивность и не способность работы на высоких частотах.

Металлопленочные

Такие детали как металлопленочные резисторы МЛТ изготавливаются из тонкой металлической пленки никелехромогова сплава, олова, сурьмы.
Структура плёночного проводящего элемента держится на изоляционном материале.

Металлооксидные пленочные

Основой металлооксидных резисторов является пленка из оксида олова и металлов.

За счет этого они обладают способностью выдерживать большую температуру эксплуатации, чем металлопленочные.

Фольговые

Фольговые резисторы изготавливаются из объемной металлической фольги на керамическом основании.

Отличаются малым коэффициентом температурного сопротивления и высокой точностью.

Углеродные композиционные

Углеродные композиционные резисторы состоят из смеси композита и мелкой углеродной пыли.
Имеют повышенную надежность, но не отличаются высокой точностью.

Углеродные пленочные

Углеводные пленочные резисторы, бороуглеродистые отличаются от композиционных высокой точностью.

Способностью работы на высоких частотах за счет технологии изготовления.
Тонкая углеродная пленка находится на каркасе из изоляции.
Её можно резать лазером, получая точные значения R.

В чем измеряется сопротивление

Основной параметр резистивного элемента — это

номинальное сопротивление.

Оно измеряется в Омах (Ом).
В одном коллооме 1 (кОм) — 1000 Ом
1 мегаомм (мОм) — 1 мом, 1000 кОм или 1000000 Ом
Вторая важная функциональная характеристика – это

мощность резистора.

Мощность измеряется в ваттах (Вт).
Самые ходовые от 0,125 Вт до 2 Вт
Далее следует точность или точнее класс точности.
Измеряется в процентах (%).

Обозначение резисторов на схемах

Обозначается на схеме очень просто.
Прямоугольник размером десять миллиметров в длину и четыре в ширину.

Размеры могут быть другие, но пропорции сохраняются.

Внутри прямоугольника ставится условное обозначение мощности.
Подстроечные, переменные и т.д. резисторы обозначаются на принципиальных схемах согласно ГОСТ 2.728-74 или по зарубежным стандартам.

Обозначение тензорезисторов и варисторов на схемах

Фоторезистор необходимо изображать со стрелочками.

Обозначения резисторов в схемах по мощности.

Пример МЛТ-0,125, -0,25, -0,5, -1, -2

Соединения резисторов в электрической цепи

Соединения резисторов бывает последовательное, параллельное и смешенное

Последовательное

При последовательном соединении резисторов их сопротивление суммируется.

R общ. = R1 + R2 +R3 +R4 +R5 +R6 +R7 +R8 ….. + Rn

Параллельное

Параллельное соединение резисторов представлено формулой

Расчет:

R общ. = 1/R1 + 1/R2 + 1/R3+ 1/R4+ 1/R5+ 1/R6+ 1/R7+ 1/R8+…..+ 1/Rn

Смешанное

Смешанное соединение нескольких резисторов в одной схеме, если присутствуют одновременно параллельно и последовательно соединённые сопротивления.

Общее сопротивление высчитывается путем деления на участки только параллельного или последовательного соединения.

Таким образом участки считаются далее как каждый за один элемент.
Элементы суммируется по формулам параллельного и последовательного соединения.
Величина R общ. между точками А и В рассчитывается путем деления на три участка.
В этом случае высчитываем по правилу параллельного соединения общее сопротивление резистора 1 , 2, 3 как N.
Далее по закону последовательного соединения суммируем N + R4+R5.

Маркировка резисторов

Маркировка резисторов бывает буквенная, цифровая и с помощью маркировочных цветных колец.

Цифро-буквенная

Цифро буквенная маркировка указывается на корпусе определённым кодом.

Буква в скобках русский код.

Цветовая

Маркировка с помощью цветовых полос, которые наносятся на корпус.
Самые распространенные 4,5 полос.

4 полосы

5 полос

6 полос

Обратите внимание на цвет и расположение крайних полос.
На рисунке видно как понять и не перепутать сторону отсчета.

SMD-резисторов

Кодирование 3 или 4 цифрами
Значение сопротивления smd резисторов 3 цифры

3 цифры

ABC обозначаются так AB* 10 в степени С Ом
Если 102 ,то 10 умножить на 10 в квадрате равно 1 кОм

4 цифры

ABCD обозначают ABD* 10 в степени D Ом
Если 1002 ,то 100 умножить на 10 в квадрате = 10 кОм

Допуск от номинала или класс точности

Каждый R имеет свой допуск по отклонению от номинала или другими словами класс точности.

I    допустимое отклонение ± 5 %
II   отклонение составляет ± 10 %
III  погрешность ± 20 %

Кроме того, резисторы выпускаются не всех номиналов, а по стандартам. 2/R, ток в квадрате, деленное на R

Зависимость сопротивления от окружающей среды

Сопротивление резистора зависит от его температуры.
R тек=R н+α (t-t н)
Где
R тек – сопротивление в данный момент времени
R н – номинальное начальное R
t тек – температура сейчас
t н – начальная температура
α – температурный коэффициент.

Как правило R тек линейное, но если в качестве нагрузки использовать электролампу с вольфрамовой спиралью, то в отключенной лампе R тек на порядок меньше, чем в работающей.

Какие шумы имеют и способы их уменьшения

Резистивные материалы, из которых сделаны резисторы издают токовые, электрические, тепловые шумы.
Шумы в виде электромагнитных интерференций (EMI) и шума Johnson-Nyquist.
Кроме того при повороте переменного или подстроечного R есть механический шум.
Эти шумы могут влиять на качество сигнала в электронных системах.
Способы уменьшения шумов резисторов:

• Использование R очень высоких номиналов
• Размещение R в защитных коробках
• Использование широкополосных фильтров
• Применение технологии сверхнизкошумящих R.
• Использование сетевых фильтров для подавления EMI.
• Увеличение расстояния между R и другими элементами составляющими цепь, такими как конденсаторы, индуктивности.
• Использование технологии SMT (Surface Mount Technology) для монтажа, чтобы уменьшить размер и повысить эффективность.
• Установка оптических или квантовых R, которые имеют низкий уровень шума.

Как проверить резистор

Для проверки работоспособности резистора понадобится мультиметр.

1. Переключаем на режим измерения сопротивления.
2. Щупы подсоединяем к резистору и видим результаты измерения в омах
3. Если какое-либо значение отсутствует и показывается бесконечность, то resistor неисправен.

Следующим способом определить неисправность — осмотр.

Его иногда достаточно, когда вместо измеряемого элемента обугленные остатки.

Заключение

Резисторы используются во многих электронных устройствах, таких как радиоприемники, компьютеры, телевизоры, электронные игрушки и т. д.
Они могут использоваться для регулирования или ограничения тока в электрической цепи, а также для регулирования потенциала.
Применяться с другими компонентами, такими как конденсаторы или диоды, чтобы создать более сложные электрические цепи.

Важно правильно выбрать resistor для конкретной задачи, так как неправильный выбор может привести к неработоспособности устройства или даже к его повреждению.

Это вызвано максимальным током или напряжением, которые он должен выдерживать.
В результате это может привести к перегреву R или его полному сгоранию.
Выбирайте для своих целей resistor с точными характеристиками, указанными производителем, и проверяйте их перед использованием.

Как читать резистор по цветовому коду — производство печатных плат и сборка печатных плат

Резистор — это электрический компонент с двумя пассивными клеммами. Резисторы применяются в электронных схемах и обеспечивают уменьшение протекающего тока, регулировку уровня сигнала, деление напряжений, смещение активных элементов, заделку линий передачи. Резистор определяется его значением сопротивления, обычно коммерческие резисторы производятся в диапазоне. Постоянные резисторы имеют сопротивления, которые лишь незначительно изменяются в зависимости от температуры, времени или рабочего напряжения.

Цветовые коды используются для обозначения номиналов или номиналов электронных устройств, например (в основном) для резисторов. Его также можно использовать для конденсаторов, катушек индуктивности, диодов и других. Резисторы обычно имеют меньшую площадь поверхности, поэтому трудно указать эти кодовые числа или любой другой буквенно-цифровой код. Таким образом, резистор может скорее кодироваться цветами. Поэтому резистор указан как 3-полосный, 4-полосный, 5-полосный, 6-полосный. Этот код не следует путать с 25-парным цветовым кодом, который используется для идентификации проводов в определенных устройствах. Цветные скрепления обычно используются, потому что их легко печатать на небольшой доступной площади поверхности. Цветная полоса указывает на допуск, температурный коэффициент и сопротивление. Каждый цвет имеет свое представление для разных параметров. В таблице ниже представлены различные параметры, относящиеся к цветовым кодам.

Обычный способ запомнить эти коды можно сделать с помощью этого предложения, в котором все заглавные буквы обозначают один цвет. «У B B ROY из Великобритании очень хорошая жена с золотым серебряным ожерельем».

Чтобы получить значение сопротивления, мы не должны начинать расчет по соответствующему цветовому коду. Некоторые визуальные подсказки есть с цветовой маркировкой резистора. Но порядок будет соответствовать указанному в таблице выше. Вот несколько пунктов, перечисленных ниже для идентификации

1.  Перед полем допуска появляется увеличенное пространство. Расстояние между полосами не является постоянным. Поэтому нам нужно поместить большую группу слева и начать читать слева направо.

2.  В большинстве случаев полоса 1 ^st находится ближе всего к концу (не всегда).

3.  Если на резисторе есть золотая или серебряная полоса, это зона допуска.

Один из способов, которым мы всегда можем воспользоваться для измерения сопротивления, — это использование миллиметра. Потому что иногда каталог производителей связан с цветовым кодом резистора. Вот несколько примеров, которые объясняют, как мы можем рассчитать значение сопротивления.

Предположим, что имеется трехполосный резистор с цветовой кодировкой, первые две полосы обозначают первые две цифры, а третья представляет множитель. Итак, если цвет первой полосы коричневый, второй черный, а третий коричневый. Теперь это будет рассчитано из приведенной выше таблицы

, поскольку у коричневого цвета 1, а у черного — 0. И множитель будет 10 ¹ для полосы 3 ^rd коричневого цвета, а поскольку четвертой полосы нет, стандарт значение допуска составит 20%. Следовательно, для этого условия значение сопротивления будет равно

10 x 10 ¹ Ом ± 20%

Рассмотрим еще один пример резистора из 4-х полос коричневого, красного, зеленого и желтого цветов соответственно. В соответствии с приведенной выше таблицей,

12 x 10 ⁵ Ом ± 5%

Иногда для 4-полосного резистора также отсутствует значение допуска, аналогичное 3-полосному резистору. Поэтому можно взять значение по умолчанию 20%. Аналогичным образом могут быть закодированы 5 и 6 диапазоны, и все шесть столбцов приведенной выше таблицы могут быть использованы для обеспечения соответствующего цветового кода.

Предположим, что 5-полосный резистор имеет желтый, фиолетовый, синий, черный и коричневый цвета соответственно, и будет использоваться серия, указанная в таблице. Поэтому, когда мы включим этот столбец 6, это даст нам значение температурного коэффициента. Следовательно, для значения коэффициента

475 x 10 ⁰ Ом ± 1%

Существует также другой класс резисторов, известный как резистор с нулевым сопротивлением. Этот тип резистора обычно имеет одну черную полосу. Он в основном используется с печатной платой вместо простой перемычки.

Есть и определенные недостатки этой системы, люди с цветовой слепотой не могут определить тип резистора. Когда такие резисторы с цветовой маркировкой помещаются в рабочий перегрев компонента, скопление пыли и грязи делает невозможным различение нескольких цветов, используемых в резисторе, например. Желтый и коричневый. С течением времени развитие технологий позволяет печатать числа на небольших компонентах. Поэтому в настоящее время эти буквенно-цифровые коды печатаются вместо цветовых кодов.

Калькулятор цветового кода резистора

Как определить номинал резистора по его цветовому коду?

Резисторы — широко распространенные компоненты в мире электроники, играющие решающую роль в регулировании тока, установке уровней напряжения и защите других компонентов в цепях. Когда вы погружаетесь в проекты или ремонт, важно понимать, как определить номинал резистора, чтобы обеспечить правильную работу и избежать потенциальных проблем. Одним из наиболее распространенных методов определения номинала резистора является интерпретация его цветового кода. В этой статье мы проведем вас через процесс определения номинала резистора с помощью его цветового кода, помогая вам научиться читать эти коды и гарантируя успех ваших электронных усилий.

В каком значении измеряются резисторы?

Резисторы измеряются в омах (Ом), единице электрического сопротивления. Ом показывает, насколько резистор противостоит или сопротивляется потоку электрического тока в цепи. Значения сопротивления могут варьироваться от долей ома (например, миллиомы или мОм) до многих миллионов ом (например, мегаом или МОм). При выборе резистора для конкретного приложения важно выбрать резистор с соответствующим значением сопротивления для достижения желаемого эффекта в цепи.

Какой цветовой код резистора?

Цветовая маркировка резисторов является универсальным методом, используемым для обозначения значения сопротивления резистора, допуска и его температурного коэффициента для 6-полосного резистора. Эта система имеет последовательность цветных полос, напечатанных на поверхности резистора, что упрощает идентификацию значения сопротивления, не требуя дополнительных маркировок или ярлыков.

Система цветового кодирования использует 10 цветов, каждому из которых присвоено числовое значение:

| Цвет полосы | Значение | | :=== | :=== | | Черный | 0 | | Браун | 1 | | Красный | 2 | | Оранжевый | 3 | | Желтый | 4 | | Зеленый | 5 | | Синий | 6 | | Фиолетовый | 7 | | серый | 8 | | Белый | 9|

Резисторы обычно имеют 4, 5 или 6 цветных полос:

• Четырехполосный резистор имеет две полосы значений, одну полосу множителя и одну полосу допуска.
• 5-полосный резистор добавляет третий диапазон значений к 4-полосной конфигурации.
• Резистор с 6 полосами включает третью полосу значений и дополнительную полосу для температурного коэффициента.

Вы можете определить значение сопротивления резистора, допуск и температурный коэффициент, считывая цветные полосы и сверяясь с таблицей цветовых кодов. Эта система позволяет легко и эффективно идентифицировать и выбирать резисторы для различных электронных приложений.

Понимание цветового кода резистора

Чтобы эффективно читать цветовой код резистора, важно понимать, как полосы представляют различные атрибуты резистора. Давайте углубимся в значение каждой полосы и как их интерпретировать:

1. Первая и вторая полосы значений (для 4-полосной) или первая, вторая и третья полосы значений (для 5-полосной и 6-полосной): полосы представляют значащие цифры номинала резистора. Например, если первые две полосы на 4-полосном резисторе коричневые и черные, значащие цифры будут 1 и 0 (согласно цветовой диаграмме). Для 5-полосного или 6-полосного резистора дополнительный диапазон значений обеспечивает большую точность. 93). Таким образом, для резистора с красной и фиолетовой в качестве первых двух полос и оранжевой в качестве полосы множителя значение сопротивления будет 27 x 1000 = 27000 Ом.
2. Допустимый диапазон: Этот диапазон указывает допустимое отклонение значения сопротивления резистора, выраженное в процентах. Золотая полоса представляет допуск 5%, а серебряная полоса означает допуск 10%. Если у резистора нет полосы допуска, это подразумевает допуск 20%. Допуск помогает пользователям понять возможное отклонение фактического значения резистора от номинального значения.
3. Диапазон температурного коэффициента (только для 6-диапазонных резисторов): Эта дополнительная полоса, встречающаяся только у 6-диапазонных резисторов, представляет собой температурный коэффициент, который показывает, как сопротивление изменяется в зависимости от температуры. Он выражается в частях на миллион на градус Цельсия (ppm/°C).
