Резисторы виды: Маркировка резисторов | Цветовая, SMD, советских резисторов.

Содержание

Применение резисторов в электрических цепях: работа резистора

Резистор – самый простой пассивный элемент. Его функциональная обязанность заключается в ограничении тока в электроцепи. Некогда их называли сопротивлениями, что является их физическим свойством, однако, чтобы не возникало путаницы, было принято решение переименовать их в резисторы. Если рассматривать такое свойство, как сопротивление, то им обладают все проводники. В этой статье ознакомимся с тем, что такое резистор, и каковы его особенности.

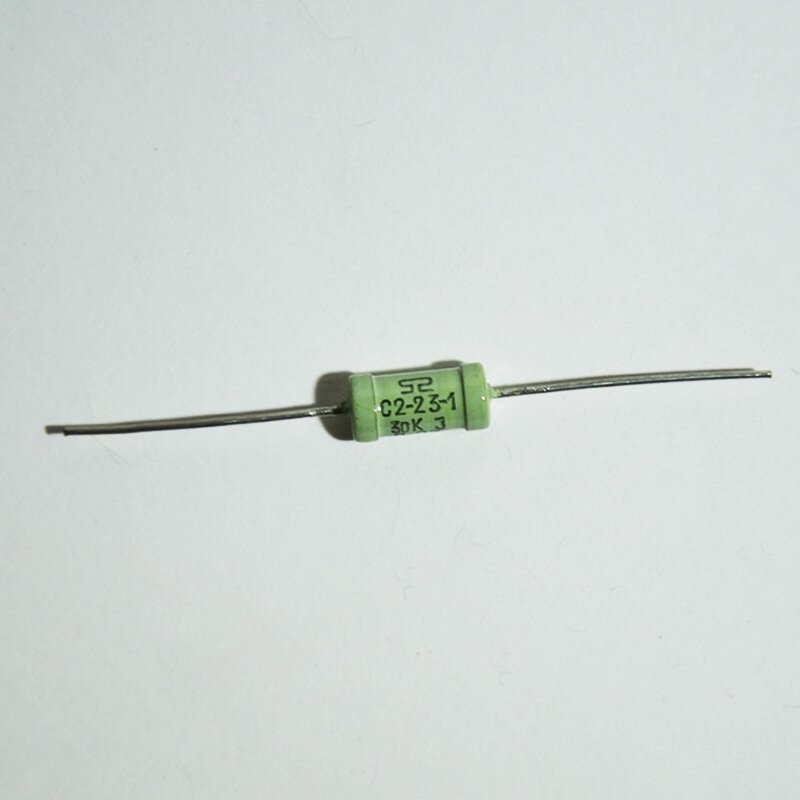

Внешний вид

Отличительные черты резистора

Если отталкиваться от вопроса, как образовалось слово, то от английского «resist». Переводя на русский язык, это звучит, как сопротивляться, противостоять. В электроцепи протекает ток, который испытывает внутренние противодействия. Для определения величины сопротивления тока необходимо обращать внимание на разные наружные факторы и свойства проводника.

Компактный элемент

Токовую характеристику измеряют в Омах. Также следует отталкиваться от напряжения и силы тока. Например, если сопротивление проводного элемента 1 Ом, ток также 1 Ампер, то каждый конец проводника будет иметь напряжение в 1 Вольт. Таким образом, вводя и изменяя величину сопротивления, открывается контроль и регулировка всех остальных параметров. Расчет может быть самостоятельным, что немаловажно.

Обратите внимание! Сейчас наблюдается широкое применение резисторов в различных отраслях науки. Кроме того, деталь широко распространена – используется при производстве плат и электросхем.

Теперь разберемся, для чего необходимо их использование. Основная функция резистора – контролировать и ограничивать перемещения тока. В некоторых случаях при помощи этой детали делят напряжение в сети. Математическое представление позволяет разобраться с принципом работы. Здесь любая деталь, находящаяся в цепи, зависит от того, какое в ней сформировалось напряжение. Для описания зависимости используется закон Ома, а деталь рассматривается как резистор.

В нормальных условиях резистор рассеивает тепло. По мнению специалистов, данный элемент актуален для тех электрических цепей, где требуется рассеивание нужной мощности. Однако необходимо быть внимательным, так как повышенная температура прибора может негативно сказываться на близлежащих элементах. Отталкиваясь от теорий, специалисты рассчитывают напряжение, сопротивление и показатель тока.

Мощность резистора с номинальным характером, как правило, указывается в таблице комплектации. Применяется стандартный показатель мощности – 0.25 и 0.125 Ватт. Если схема создается с применением более мощного резистора, это фиксируется в предварительном списке.

Обратите внимание! В составе многих резисторов есть серебро, но для сборки особых элементов могут использоваться золото, платина, палладий, рутений и тантал.

Как классифицируется элемент

Основные различия

То, что такое резистор, понятно, но необходимо знать, что существует несколько технологий их изготовления, как и материалов, используемых для этого. Это напрямую влияет на свойства и то, насколько отклонено их сопротивление от номинала, обозначаемого на корпусе.

Резисторы бывают:

  • Проволочными. Для их производства используют высокоомную проволоку из металла (особый сплав, имеющий высокое удельное сопротивление). Особенность подобных резисторов заключается в высокой емкости и показателе индуктивности. При нагревании элемента увеличивается его сопротивление, так как под влиянием температуры резистор становится более длинным и широким. Несмотря на это, проволочными резисторами пользуются редко, в основном в тех ситуациях, когда нужна высокая мощность;
  • Полупроводниковые изделия. По сравнению с металлами, данный вид материалов имеет более высокое удельное сопротивление. Поэтому, чтобы создать элемент, нужно намного меньше полупроводника. Также не требуется делать намотку, так как она имеет вид обычной пластинки с определенным показателем сопротивления.

Есть и прочие параметры, используемые для классификации элемента:

  • Точность маркировки: 10%, 5%, 1% и так далее;
  • Максимально допустимый показатель рассеиваемой мощности: от 0.
    1 до 2 Вт и более.

Отдельно стоит отметить переменные и подстроечные элементы. Резисторы такого вида – это изделия в виде пластинки полупроводника или обмотка из высокоомного провода, имеющая отводы. Помимо этого, предусматривается особый контакт, прикасающийся к полупроводнику или проводу. Используя специальную ручку, изменяется место соприкосновения. Переменные резисторы применяются для сборки схем, которые позволяют механическим путем регулировать громкость, уровень сигнала, тока или напряжения. Особенность переменных элементов – в высокой надежности при постоянных регулировках. Что касается подстроечных, они работают, когда необходимы редкие регулировки с установленным сопротивлением.

Такой резистивный элемент также принято маркировать цветом. Следует понимать, что резистор выполняется круглой формы, процедура его производства полностью автоматизирована. Поэтому иногда бывает, что элементы устанавливаются на монтажных платах надписью вниз. Для определения номинала в таких ситуациях используется маркировка при помощи цветных полосок:

  • 20% точности – 3 полоски;
  • 10%, 5% – 4 полоски;
  • ниже 5% – 5 или 6 полосок.

Состав резистивного слоя также позволяет классифицировать виды сопротивлений, которые могут быть:

  • Углеродистыми;
  • Металлопленочными;
  • Металлодиэлектрическими;
  • Металлоокисными;
  • Полупроводниковыми.

Чаще всего из этого списка используются первые два типа.

Где находят применение

Некоторое время назад люди задавались вопросом, что такое резистор. Сейчас данный элемент находит все более частое применение, начиная низковольтными карманными устройствами и заканчивая высоковольтными промышленными агрегатами. Речь идет о различных бытовых приборах, техническом и измерительном оборудовании, автоматических системах, высокочастотных линиях, волноводах, радио,- и видеоаппаратуре, цепях питания, робототехнике и многом другом.

Элемент на плате

На данный момент встречаются схемы, где сопротивление используется в единичном порядке, а иногда устанавливается цельная конструкция, в которую входит немалое количество элементов.

Интересно. Резисторы еще долго будут использоваться при построении электрических схем. Это благодаря тому, что данное микроустройство доступное, простое в эксплуатации, малогабаритное и имеет высокий показатель КПД.

Когда начали появляться микроконтроллеры, у современной техники появилось больше функций, и ее начали производить более компактных размеров. Благодаря таким элементам, упрощаются электрические схемы, а устройства потребляют меньше тока, в результате миниатюрной стала сама элементная база.

Резистор – что это такое? С первого взгляда, кажется, что этой простой элемент, просто кусок материала, который сопротивляется электрическому току. Но не все так просто, так как в формировании данного элемента играют роль множество параметров, которые необходимо учитывать при составлении электрической схемы.

Видео

Оцените статью:

Немного о РЕЗИСТОРАХ…

Немного о РЕЗИСТОРАХ…

Резистор – это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» - сопротивляюсь.

Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока. Единицами сопротивления у резисторов являются – Омы (?), Килоомы (1000 Ом или 1К?) и Мегаомы (1000000 Ом или 1М?).

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные;

• углеродные композиционные;

• металлооксидные;

• пленочные металлические;

• проволочные

Углеродные пленочные выпускают в виде керамического стержня, который покрыт специальной пленкой кристаллического углерода. Она в свою очередь и является резистивным элементом. Их номинальный диапазон сопротивления от двух до одного Мом, а максимальная мощность от 0,2 до 2 Вт.



 Углеродные композиционные являются самыми дешевыми. Поэтому их стабильность не высока и их сопротивление, как правило, может меняться на пару процентов.

Также при протекании тока, через такие резисторы могут возникать шумы. Такое обстоятельство имеет большое значение, особенно в медицинской электронной аппаратуре, так как там часто требуется большое усилие, но с малым уровнем шума



Металлооксидные являются вторым типом пленочных резисторов. В этих резисторах окончательное сопротивление получается за счет нанесения спиральной канавки на керамической основе. За счет этого увеличивается эффективная длина между концами резистора, а также сопротивление. Пленочные металлические используются в транзисторных выходных, так как они имеют сопротивление меньшее, чем 10 Ом, что для этого и необходимо. Эти резисторы рассеивают большую мощность при малых размерах. Это и является самым большим их достоинством. Также он имеет стабильность нагрузки, которая достигает не более ±3%, малый коэффициент сопротивления под напряжением, а также очень малый уровень шумов. Еще у него температурный коэффициент достигает от 0 до 600-10~6 1/°С.



Проволочные резисторы делаются из безиндуктивной или обычной обмотки. Они применяются тогда, когда нужна большая рассеиваемая мощность или высокая стабильность, так как другие резисторы не могут этого обеспечить. Они рассеивают мощность до 100 Вт, но их сопротивление ограничено до 50 кОм. Температура их поверхности при работе может достигать очень больших размеров, поэтому их нужно располагать так, чтобы могла обеспечиваться вентиляция воздуха и их охлаждение, потому что в противном случае они выйдут из строя.



По характеру изменения сопротивления различают следующие виды резисторов. Постоянные резисторы – их сопротивление всегда является константой, за исключением изменения сопротивления вследствие воздействия различных климатических факторов. Это самый распространенный вид резисторов.



Переменные резисторы. У переменных резисторов сопротивление можно менять в определенном диапазоне.

Переменные резисторы бывают регулировочными и подстроечными. Регулировочные переменные резисторы служат для оперативного изменения сопротивления, подстроечные обычно для отладки различных параметров схем.



По назначению резисторы можно отнести к следующим видам:

резисторы общего назначения и резисторы специального назначения.

Резисторы общего назначения – используются в качестве нагрузок активных элементов, делителей, поглотителей, элементов фильтров, в цепях формирования импульсов и т. Д. Диапазон сопротивлений резисторов общего назначения лежит в пределах 1 Ом – 10Мом, номинальные мощности рассеяния – 0,125- 100 Вт.

К резисторам специального назначения относятся прецизионные и сверхпрецизионные, высокочастотные, высоковольтные и высокомегаомные резисторы.

Прецизионные и сверхпрецизионные резисторы характеризуются высокой стабильностью параметров и высокой точностью изготовления.

Эти резисторы применяются в основном в измерительных приборах, в системах автоматики и т. Д.

Высокочастотные резисторы характеризуются малой собственной индуктивностью и емкостью и применяются в высокочастотных цепях, кабелях и волноводах.





Высоковольтные резисторы применяются в схемах с большими значениями напряжения (от единиц до десятков киловольт).

Высокомегаомные резисторы имеют широкий диапазон номинальных сопротивлений от десятков мегаом до единиц тераом. Высокомегаомные резисторы применяются в схемах с рабочим напряжением до 400 вольт и работают в режиме малых токов.



У резисторов кроме основного параметра – сопротивления, существует ряд других параметров. Одним из таковых является допуск или максимальное допустимое отклонение сопротивления от номинального. Допуск это разница между действительным и номинальным значением сопротивления резистора. Допустимое отклонение выражается в процентах. Резисторы общего назначения выпускаются с допустимым отклонением ±20%, ±10%, ±5%, ±2% и ±1%. Прецизионные резисторы выпускаются с допусками меньше 1%. Обычно в большинстве электронных устройств достаточно применять резисторы с допуском 10%.



В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74.

В соответствии с ним, постоянные резисторы обозначаются следующим образом:

Переменные, подстроечные и нелинейные резисторы обозначаются следующим образом:



Номинальные ряды сопротивлений

Для постоянных резисторов установлено 6 рядов номинальных сопротивлений E6, E12, E24, E48, E96, E192, для переменных резисторов установлен ряд E6.

Ряд E6

1 1.5 2.2 3.3 4.7 6.8
Ряд E12

1 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6. 8 8.2
Ряд E24

1 1.1 1.2 1.3 1.5 1.6 1.8 2 2.2 2.4 2.7 3
3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
Ряд E48

100 105 110 115 121 127 133 140 147 154 162 169
178 187 196 205 215 226 237 249 261 274 287 301
316 332 348 365 383 402 422 442 464 487 511 536
562 590 619 649 681 715 750 787 825 866 909 953



Ряд E96

100 102 105 107 110 113 115 118 121 124 127 130
133 137 140 143 147 150 154 158 162 165 169 174
178 182 187 191 196 200 205 210 215 221 226 232
237 243 249 255 261 267 274 280 287 294 301 309
316 324 332 340 348 357 365 374 383 392 402 412
422 432 442 453 464 475 487 499 511 523 536 549
562 576 590 604 619 634 649 665 681 698 715 732
750 768 787 806 825 845 866 887 909 931 953 976

Ряд E192



100 101 102 104 105 106 107 109 110 111 113 114
115 117 118 120 121 123 124 126 127 129 130 132
133 135 137 138 140 142 143 145 147 149 150 152
154 156 158 160 162 164 165 167 169 172 174 176
178 180 182 184 187 189 191 193 196 198 200 203
205 208 210 213 215 218 221 223 226 229 232 234
237 240 243 246 249 252 255 258 261 264 267 271
274 277 280 284 287 291 294 298 301 305 309 312
316 320 324 328 332 336 340 344 348 352 357 361
365 370 374 379 383 388 392 397 402 407 412 417
422 427 432 437 442 448 453 459 464 470 475 481
487 493 499 505 511 517 523 530 536 542 549 556
562 569 576 583 590 597 604 612 619 626 634 642
649 657 665 673 681 690 698 706 715 723 732 741
750 759 768 777 787 796 806 816 825 835 845 856
866 867 887 898 909 920 931 942 953 965 976 988

Допуски по ГОСТ 11076-69 (в %) и коды обозначений
E
 0. 001%, L 0.002%, R 0.005%,
P 0.01%, U 0.02%, X 0.05%,
B 0.1%, C 0.25%, D 0.5%,
F 1%, G 2%, J 5%,
K 10%, M 20%, N 30%.

Допуски по Публикации 62 и 115-2 МЭК (в %) и коды обозначений
B
 0.1%, C 0.25%, D 0.5%,
F 1%, G 2%, J 5%,
K 10%, M 20%, N 30%.



Маркировка SMD резисторов



Резисторы типоразмера 0402 не маркируются



Маркировка резисторов с допусками 2, 5 и 10% всех типоразмеров состоит из трех цифр. Первые две цифры указывают номинал резистора, третья цифра – показатель степени. При необходимости для обозначения запятой добавляется буква R.



Маркировка резисторов типоразмера 0805 и выше с допуском 1% состоит из четырех цифр. Первые три цифры указывают номинал резистора, четвертая цифра обозначает показатель степени. При необходимости для обозначения запятой добавляется буква R.





Маркировка резисторов типоразмера 0603 и выше с допуском 1% состоит из двух кодовых цифр и буквы. По кодовым цифрам определяют номинал резистора, буква обозначает показатель степени.



Соответствие между кодовыми цифрами

и значениями сопротивления.

1-100 25-178 49-316 73-562

2-102 26-182 50-324 74-576

3-105 27-187 51-332 75-590

4-107 28-191 52-340 76-604

5-110 29-196 53-348 77-619

6-113 30-200 54-357 78-634

7-115 31-205 55-365 79-649

8-118 32-210 56-374 80-665

9-121 33-215 57-383 81-681

10-124 34-221 58-392 82-698

11-127 35-226 59-402 83-715

12-130 36-232 60-412 84-732

13-133 37-237 61-422 85-750

14-137 38-243 62-432 86-768

15-140 39-249 63-442 87-787

16-143 40-255 64-453 88-806

17-147 41-261 65-464 89-825

18-150 42-267 66-475 90-845

19-154 43-274 67-487 91-866

20-158 44-280 68-499 92-887

21-162 45-287 69-511 93-909

22-165 46-294 70-523 94-931

23-169 47-301 71-536 95-953

24-174 48-309 72-549 96-976



Показатель степени

S – 10-2 0. 01

R – 10-1 0.1

A – 100    1

B – 101 10

C – 10100

D – 103 1 000

E – 104 10 000



F – 105 100 000

Виды резисторов

Определение 1

Резистор — пассивный элемент электрических цепей, который обладает определённым или переменным значением электрического сопротивления, предназначенный для линейного преобразования силы тока в напряжение и напряжения в силу тока и др.

Резисторы являются одними из наиболее распространенных компонентов в электрических цепях, большинство электронных устройств содержат их в большом количестве. Практические резисторы как дискретные компоненты могут состоять из различных соединений и форм. Резисторы также реализованы в интегральных схемах. Они изготовлены из различных химических веществ в виде компактных элементов, или в некоторых случаях - из витого проводника с большим удельным сопротивлением.

Замечание 1

Единица измерения электрического сопротивления резистора Ом, названная в честь немецкого физика Георга Симона Ома.

Типы резисторов

Существуют два основных типа резисторов.

  • Линейные резисторы
  • Нелинейные резисторы

Линейные резисторы.

Эти резисторы, у которых значения изменяются с приложенным напряжением и температурой, называются линейными резисторами. Другими словами, резистор, значение тока, которого прямо пропорционально приложенному напряжению известен как линейный резистор.

Замечание 2

Линейные резисторы делятся на фиксированные резисторы и переменные резисторы.

Фиксированные резисторы

Фиксированные резисторы на сегодняшний день, наиболее широко используемый тип резисторов. Они используются в схемах электроники, чтобы поставить правильные условия в цепи. Их значения определяются на этапе проектирования схемы, и они никогда не изменяются.

Фиксированные типы резисторов

Есть целый ряд различных типов фиксированных резисторов. На основе состава резисторы могут быть классифицированы следующим образом:

Углеродные композиционные резисторы

Типичный фиксированный резистор выполнен из смеси гранулированного или измельченного углерода или графита, изоляционного наполнителя, или смоляного связующего. Отношение изоляционного материала определяет фактическое сопротивление резистора. Изолирующий порошок, выполнен в виде стержней, и есть две металлические крышки на обоих концах стержня.

Есть два проводника на обоих концах резистора для соединения устройств в цепи с помощью пайки. Пластиковый слой покрывает стержни с различными цветовыми кодами (печатными буквами), которые обозначают величину сопротивления.

Проволочный резистор

Проволочный резистор выполнен из изоляционного сердечника или стержня, обернутый вокруг резистивной проволоки. Сопротивление проволоки представляет собой, как правило, вольфрам, манганин, нихром или хромовый сплав никеля или никель и изолирующий сердечник выполнен из фарфора, бакелита или керамического материала глины.

Тонкопленочные резисторы

В основном, все тонкие пленочные

Резисторы: постоянные и переменные

Уфа
  • Уфа
  • Стерлитамак
  • Магнитогорск
  • Москва
  • Санкт-Петербург
  • Казань
  • Екатеринбург
  • Абакан
  • Альметьевск
  • Ангарск
  • Арзамас
  • Артём
  • Архангельск
  • Астрахань
  • Ачинск
  • Балаково
  • Балашиха
  • Барнаул
  • Батайск
  • Белгород
  • Бердск
  • Березники
  • Бийск
  • Благовещенск
  • Братск
  • Брянск
  • Великий Новгород
  • Владивосток
  • Владикавказ
  • Владимир
  • Волгоград
  • Волгодонск
  • Волжский
  • Вологда
  • Воронеж
  • Грозный
  • Дербент
  • Дзержинск
  • Димитровград
  • Долгопрудный
  • Домодедово
  • Евпатория
  • Елец
  • Ессентуки
  • Железногорск
  • Жуковский
  • Златоуст
  • Иваново
  • Ижевск
  • Иркутск
  • Йошкар-Ола
  • Калининград
  • Калуга
  • Каменск-Уральский
  • Камышин
  • Каспийск
  • Кемерово
  • Керчь
  • Киров
  • Кисловодск
  • Ковров
  • Коломна
  • Комсомольск-на-Амуре
  • Копейск
  • Королёв
  • Кострома
  • Красногорск
  • Краснодар
  • Красноярск
  • Курган
  • Курск
  • Кызыл
  • Липецк
  • Люберцы
  • Майкоп
  • Махачкала
  • Миасс
  • Мурманск
  • Муром
  • Мытищи
  • Набережные Челны
  • Назрань
  • Нальчик
  • Находка
  • Невинномысск
  • Нефтекамск
  • Нефтеюганск
  • Нижневартовск
  • Нижнекамск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новокуйбышевск
  • Новомосковск
  • Новороссийск
  • Новосибирск
  • Новочебоксарск
  • Новочеркасск
  • Новошахтинск
  • Новый Уренгой
  • Ногинск
  • Норильск
  • Ноябрьск
  • Обнинск
  • Одинцово
  • Октябрьский
  • Омск
  • Орел
  • Оренбург
  • Орехово-Зуево
  • Орск
  • Пенза
  • Первоуральск
  • Пермь
  • Петрозаводск
  • Петропавловск-Камчатский
  • Подольск
  • Прокопьевск
  • Псков
  • Пушкино
  • Пятигорск
  • Раменское
  • Реутов
  • Ростов-на-Дону
  • Рубцовск
  • Рыбинск
  • Рязань
  • Салават
  • Самара
  • Саранск
  • Саратов
  • Севастополь
  • Северодвинск
  • Северск
  • Сергиев Посад
  • Серпухов
  • Симферополь
  • Смоленск
  • Сочи
  • Ставрополь
  • Старый Оскол
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов
  • Тверь
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Улан-Удэ
  • Ульяновск
  • Уссурийск
  • Хабаровск
  • Хасавюрт
  • Химки
  • Чебоксары
  • Челябинск
  • Череповец
  • Черкесск
  • Чита
  • Шахты
  • Щелково
  • Электросталь
  • Элиста
  • Энгельс
  • Южно-Сахалинск
  • Якутск
  • Ярославль
Активация бонусной карты Магазины Доставка ☎ 8-347-224-224-0 ☰ Каталог
  • Автотовары
    • Видеорегистраторы автомобильные и аксессуары 112
      • Видеорегистраторы автомобильные 28
      • Авторегистраторы в виде зеркала заднего вида 7
      • Авторегистраторы с двумя камерами 10
      • Аксессуары 43
        • Аккумуляторы для автомобильных видеорегистраторов 4
        • Крепления для автомобильных видеорегистраторов 19
        • Модули GPS для автомобильных видеорегистраторов 1
        • Провода питания для авторегистраторов 19
      • Комбо-устройства 15
      • Комплекты автомобильные и видеорегистраторы для автошкол и спец техники 9
    • Автобагажники 258
      • Багажники ATLANT 9
      • Комплекты адаптеров ATLANT 153
      • Комплекты дуг ATLANT 12
      • Комплекты дуг MONT BLANC 3
      • Комплекты опор ATLANT 7
      • Комплекты опор MONT BLANC 3
      • Копмлекты установочные MONT BLANC 16
      • Копмлекты установочные THULE 13
      • Крепление для велосипедов 7
      • Наборы замков 2
      • Рейлинги 7
      • Ремни крепежные 5
      • Фиксаторы грузов 7
      • Заглушки, резинки для дуг 4
      • Комплектующие 6
      • Багажники MONT BLANC 1
      • Комплекты дуг THULE 3
    • Автосигнализации и аксессуары 535
      • Автосигнализации без автозапуска 5
      • Автосигнализации с автозапуском 19
      • Аксессуары 511
        • Брелки для автосигнализаций 35
        • Блоки управления автосигнализациями 4
        • Чехлы кожаные на брелки 91
        • Датчики наклона 1
        • Концевики для дверей, капота, багажника автомобиля 19
        • Датчики объема 2
        • Модули обхода иммобилайзера 1
        • Модули электростеклоподъемников 3
        • Привода замков дверей 6
        • Сирены 8
        • Замки в дверь, капот автомобиля 2
        • Трубки переходные для дверей автомобиля 8
        • Иммитаторы автосигнализаций 3
        • Тюбинг автомобильный с разрезом 10
        • Хомуты червячные 16
        • Чехлы на ключи зажигания 44
        • Модули для управления 13
        • GPS трекеры 2
        • GSM системы 2
        • Дисплеи на ножках для брелков автосигнализаций 15
        • Дисплеи на шлейфе для брелков автосигнализаций 19
        • Запчасти для брелков автосигнализаций 15
        • Инструменты 1
        • Корпуса для брелков автосигнализаций 23
        • Стёкла на корпус для брелков автосигнализаций 17
        • Чехлы силиконовые на брелки 147
        • Эммуляторы кислорода 1
        • Чехлы на ручки коробки передач 3
    • Автомобильные аксессуары 313
      • Ароматизаторы в салон автомобиля 42
      • Автоодеяла 5
      • Браслеты противоскольжения 1
      • Изделия из кожи 1
      • Скребки для снега и льда 7
      • Сумки водителя 3
      • Тросы буксировочные 3
      • Щетки и лопаты для снега 10
      • Щетки стеклоочистителя 6
      • Автокресла детские в салон автомобиля 1
      • Крепежные клипсы 59
      • Автомобильные держатели 60
      • Автомобильные зарядные устройства для портативных устройств 77
      • Аксессуары 28
      • Салфетки, полотенца 10
    • Антирадары и аксессуары 40
      • Антирадары 18
      • Аксессуары 22
        • Коврики противоскользящие 5
        • Модули GPS 1
        • Присоски на лобовое стекло 8
        • Провода питания 8
    • Автозвук 525
      • Автосабвуферы 17
      • Автоколонки и аксессуары 88
        • Автоколонки 69
        • Аксессуары для автоколонок 19
      • Автоусилители и аксессуары 38
        • Автоусилители 18
        • Аксессуары 20
      • Автомагнитолы и аксессуары 256
        • Автомагнитолы 1DIN 60
        • Автомагнитолы 2DIN 3
        • Автоантенны 31
        • Аксессуары для автомагнитол 5
        • Разъемы для автомагнитол 53
        • Гнезда, штекера для автомагнитол 6
        • Фильтры питания для автомагнитол 1
        • Адаптеры антенные для автомагнитол 35
        • Переходники ISO для автомагнитол 57
        • Рамки переходные 5
      • Аксессуары к автозвуку 126
        • Кабеля акустические межблочные 31
        • Предохранители-автоматы акустические 6
        • Колбы акустические 4
        • Конвертеры 1
        • Предохранители акустические 25
        • Fm-модуляторы 25
        • Вольтметры 1
        • Дистрибьютеры питания 11
        • Линейные преобразовтели и шумоподавители 10
        • Переходники AUX 5
        • Терминалы (чашки) для сабвуферов 7
    • Автомобильные боксы 1
    • Автосвет 533
      • Комплекты ксенона 10
      • Автомобильные лампы галогеновые 113
      • Ходовые огни 15
      • Автомобильные логотипы-проекции 14
      • Автомобильные лампы ксеноновые 40
      • Автомобильные лампы би-ксеноновые 5
      • Автомобильные светодиоды 175
      • Блоки розжига для ксеноновых, би-ксеноновых ламп 11
      • Эмблемы автомобильные светодиодные 20
      • Панели светодиодные 3
      • Автомобильные лампы светодиодные 33
      • Автомобильные лампы габаритные 71
      • Модули обманные 2
      • Аксессуары к ксенону, би-ксенону 5
      • Би-линзы ксеноновые 2
      • Плафоны, неоновые нити в салон автомобиля 9
      • Повторители поворота 2
      • Фары для автомобиля 3
    • GPS навигаторы 8
      • GPS навигаторы 5
      • Аксессуары для GPS навигаторов 3
    • Автомобильные устройства 1
      • Манометры 1
    • Автомойки и аксессуары 13
      • Аксессуары к автомойкам 13
    • Бортовые компьютеры и аксессуары 7
      • Автосканеры 3
      • Адаптеры OBD II 4
    • Автомобильные компрессоры 10
    • Парктроники и аксессуары 33
      • Аксессуары 15
        • Блоки управления парктроников 1
        • Дисплеи парктроников 1
        • Датчики парктроников 13
      • Парктроники 18
    • Инверторы автомобильные, преобразователи напряжения 17
    • Автозапчасти 14
      • Дефлекторы, ветровики, защита капота 12
      • Фаркопы 2
    • Пуско-зарядные устройства автомобильные 17
    • Автомобильные пылесосы 1
    • Инструмент 2
    • Камеры и аксессуары 45
      • Камеры заднего вида 25
      • Аксессуары 16
        • Шнуры, видео для камер заднего вида 2
        • Площадки для камер заднего вида 14
      • Камеры переднего вида 4
    • Мониторы для камер заднего вида 8
    • Автоэлектрика 400
      • Держатели предохранителей 34
      • Предохранители 66
      • Аккумуляторные клеммные колодки, переходники 5
      • Выключатели, индикаторы автомобильные 36
      • Жгуты проводные для автомобиля 8
      • Изолента автомобильная 18
      • Клеммы автомобильные 61
      • Клеммы автомобильные аккумуляторные 48
      • Колодки для реле автомобильных 11
      • Колодки соединительные 51
      • Наборы проводов для автомобиля 9
      • Перемычки акуумуляторные 14
      • Удлинители автоприкуривателя 11
      • Реле автомобильные 10
      • Скотч автомобильный 17
      • адаптеры 1
    • Автохимия 71
      • Прочее 21
      • Автошампуни 1
      • Губки 2
      • Жидкость для стеклоомывателя авто 3
      • Очистители 21
      • Размораживатели 3
      • Смазки 20
    • Алкотестеры 4
    • Разветвители в прикуриватели, штекера в прикуриватель 39
    • Стартовые провода автомобильные 11
  • Спутниковое и цифровое телевидение
    • Эфирные цифровые приемники 10
    • Медиаплееры 6
    • Спутниковое оборудование 58
      • Обмен телекарта 1
      • Обмен триколора 8
      • Аксессуары 21
      • Конверторы 12
      • Ресиверы 14
      • Спутниковые антенны 2
    • Карты оплаты и доступа 4
    • Спутниковые комплекты 5
    • Эфирные антенны и оборудование 92
      • Аксессуары для эфирных антенн 27
      • Комнатные антенны 12
      • Разветвители, сплиттеры, поканальные эквалайзеры, прочие 32
      • Усилители 11
      • Модуляторы 2
      • Аксессуары для цифровых приемников 8
    • Эфирные уличные антенны 21
  • Видеонаблюдение и охрана
    • Оборудование дополнительное

Резистор — Википедия. Что такое Резистор

Шесть резисторов разных номиналов и точности, промаркированные с помощью цветовой схемы

Рези́стор или сопротивление (англ. resistor, от лат. resisto — сопротивляюсь) — пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления[1], предназначенный для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и др.[2]. Весьма широко используемый компонент практически всех электрических и электронных устройств.

Схема замещения резистора чаще всего имеет вид параллельно соединенных сопротивления и емкости. Иногда на высоких частотах последовательно с этой цепью включают индуктивность. В схеме замещения сопротивление — основной параметр резистора, емкость и индуктивность — паразитные параметры.

Закон Ома для мгновенных значений тока и напряжения справедлив только в резистивных цепях.

Линейные и нелинейные резисторы

Все резисторы делятся на линейные и нелинейные.

Сопротивления линейных резисторов не зависят от приложенного напряжения или протекающего тока.

Сопротивления нелинейных резисторов изменяются в зависимости от значения приложенного напряжения или протекающего тока. Например, сопротивление осветительной лампы накаливания при отсутствии тока в 10-15 раз меньше, чем в режиме освещения. В линейных резистивных цепях форма тока совпадает с формой напряжения, вызвавшего этот ток.

Основные характеристики и параметры резисторов

  • Номинальное сопротивление — основной параметр.
  • Предельная рассеиваемая мощность.
  • Температурный коэффициент сопротивления.
  • Допустимое отклонение сопротивления от номинального значения (технологический разброс в процессе изготовления).
  • Предельное рабочее напряжение.
  • Избыточный шум.
  • Максимальная температура окружающей среды для номинальной мощности рассеивания.
  • Влагоустойчивость и термостойкость.
  • Коэффициент напряжения. Учитывает явление зависимости сопротивления некоторых видов резисторов от приложенного напряжения.

Определяется по формуле: KU=R1−R2R1∗100%{\displaystyle K_{U}={\frac {R_{1}-R_{2}}{R_{1}}}*100\%}, где R1{\displaystyle R_{1}} и R2{\displaystyle R_{2}} — сопротивления, измеренные при напряжениях, соответствующих 10%{\displaystyle 10\%}-ной и 100%{\displaystyle 100\%}-ной номинальной мощности рассеяния резистора.[3]

Некоторые характеристики существенны при проектировании устройств, работающих на высоких и сверхвысоких частотах, это:

  • Паразитная ёмкость.
  • Паразитная индуктивность.

Обозначение резисторов на схемах

а) обозначение, принятое в России и в Европе
б) принятое в США

По стандартам России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующим образом:

Переменные, подстроечные и нелинейные резисторы обозначаются следующим образом:

Виды и особенности резисторов

Резистор встречается практически в каждой конструкции. Она представляет собой фарфоровую трубочку (или  стержень), на которую изнутри нанесена тончайшая пленка  металла или сажи (углерода). Резистор имеет сопротивление и используется для того, чтобы установить нужный ток в  электрической цепи. Вспомните пример с резервуаром: изменяя диаметр трубы (сопротивление нагрузки), можно получить ту или другую скорость потока воды (электрический ток разной силы). Чем тоньше пленка на фарфоровой трубочке или стержне, тем больше сопротивление тока.

Самые популярные из резисторов – постоянные, подстроечные и переменные. Из постоянных чаще всего используются резисторы типа МЛТ (металлизированный лакированный  теплостойкий). Подстроечные резисторы предназначены для настройки аппаратуры, а резистор со сменным сопротивлением (переменный, или потенциометр) применяют для регулировки, например громкости в магнитофоне.

Резисторы различают по сопротивлению и мощности. Сопротивление измеряют в омах, килоомах и мегоомах, а мощность – в ваттах. Резисторы разной мощности отличаются размерами. Чем больше мощность резистора, тем больше его размеры.

Внешний вид резисторов показан рисунке ниже.

А это их обозначение на принципиальных схемах.

Сопротивление резистора обозначают на схемах рядом с его условным обозначением. Если сопротивление меньше 1 кОм, цифрами указывают число омов без единицы измерения. При сопротивлении от 1 кОм до 1 МОм указывают число килоомов и ставят рядом букву «К». Сопротивление 1 МОм и больше выражают числом мегаомов с написанием буквы «М». Например, если на схеме рядом с обозначением резистора указано число 510, значит, сопротивление резистора 510 Ом. Обозначениям 3,6 к и 820 к отвечает сопротивление 3,6 кОм и 820 кОм. Надпись на схеме 1 М или 4,7 М означает, что  используются резисторы сопротивлением 1 МОм и 4,7 МОм.

Надо отметить, что чем больше размеры резистора, тем больше его мощность. Раньше на принципиальных схемах мощность резисторов обозначалась косыми линиями теперь ее указывают только в случае использования мощных резисторов. Если рядом с резистором не указана его мощность, можно смело ставить самый маленький размер.

В отличие от постоянных резисторов, которые имеют два вывода, у сменных резисторов таких выводов три. На схеме указывают сопротивление между крайними выводами  сменного резистора. Сопротивление же между средним выводом и крайними изменяется при вращении оси резистора, которая выступает наружу. Причем, если ось вращают в одну  сторону, сопротивление между средним выводом и одним и крайних возрастает, соответственно уменьшаясь между  средним выводом и другим крайним. Если же ось возвращают назад, происходит обратное. Это свойство сменного  резистора используют, например, для регулирования громкости звука, тембра в усилителях, приемниках, магнитофонах.

Резисторы издают шумы. Различают собственные шумы и шумы скольжения. Собственные шумы резисторов  складываются из тепловых и токовых шумов. Их возникновение  связано с тепловым движением свободных электронов и  прохождением электрического тока. Собственные шумы тем выше, чем больше температура и напряжение. Высокий  уровень шумов резисторов ограничивает чувствительность  электронных схем и создает помехи при воспроизведении полезного сигнала. Шумы скольжения (вращения) присущи переменным резисторам. Они возникают в динамическом режиме при движении подвижного контакта по резистивному элементу в виде напряжения помех. В приемных устройствах эти помехи приводят к различным шорохам и трескам. Поэтому в электронике стали использовать цифровую регулировку. В настоящее время в аппаратуре не часто встретишь регулятор громкости, построенный на потенциометре.

Кроме постоянных и переменных резисторов, существуют полупроводниковые нелинейные – изделия электронной техники, основное свойство которых заключается в способности изменять свое электрическое сопротивление под действием управляющих факторов: температуры, напряжения, магнитного поля и др. В зависимости от воздействующего фактора они получили название терморезисторы, варисторы, магниторезисторы. В последнее время их стали относить к управляемым полупроводниковым резисторам. Иными словами, это элементы, чувствительные к воздействию определенного управляющего фактора.

Терморезисторы, или термисторы, изменяют свое сопротивление в зависимости от температуры. Существуют  терморезисторы как с отрицательным, так и с положительным  температурным коэффициентом сопротивления – позисторы. Терморезисторы используются в системах дистанционного и централизованного измерения и регулирования  температур, противопожарной сигнализации, теплового «контроля и защиты машин, измерения мощности, измерения вакуума, скоростей движения жидкостей и газов, в схемах  размагничивания масок цветных кинескопов и др. Номинальное сопротивление RH – электрическое сопротивление, значение которого обозначено на терморезисторе или указано в нормативной документации, измеренное при определенной температуре окружающей среды (для большинства типов этих резисторов при 20 °С, а для терморезисторов с высокими рабочими температурами до 300 °С).

Варисторы – полупроводниковые резисторы, отличительной особенностью которых является резко выраженная  зависимость электрического сопротивления от приложенного к ним напряжения. Их используют для стабилизации и защиты от перенапряжений, преобразования частоты и напряжения, а также для регулирования усиления в системах автоматики, различных измерительных устройствах, в телевизионных приемниках.

Магниторезисторы – полупроводниковые резисторы с резко выраженной зависимостью электрического сопротивления от магнитного поля. Действие таких резисторов основано на использовании магниторезистивного эффекта, который заключается в изменении сопротивления резистора при внесении его в магнитное поле. Регулируя напряженность управляющего магнитного поля или перемещая резистор в поле постоянного магнита, можно управлять сопротивлением. Их используют в регуляторах громкости  высококачественной радиоаппаратуры, в качестве датчиков угла поворота в специальных устройствах автоматики и т.п.

SONY DSC

Помогла ли вам статья? Да Нет Стоп Спасибо! Ваш голос учтен.

Переменный резистор - Типы переменного резистора

переменная обзор резистора

Как следует из названия, сопротивление переменный резистор сменный. Легко изменить или изменить сопротивление переменного резистора до нужного значения. Переменные резисторы в основном используются, когда пользователь не знает какое точное значение сопротивления он хочет.

Процесс ограничения или ограничения электрический ток до определенного уровня называется сопротивлением. В устройство, которое используется для ограничения прохождения электрического тока до определенного уровня, называется резистором.

Устройство, которое не только ограничивает поток электрического тока, но также контролировать (увеличивать и уменьшать) протекание электрического тока называется переменным резистором.

Когда мы меняем сопротивление переменной резистор на большее значение сопротивления, электрический ток протекание через переменный резистор уменьшится. в аналогично, когда мы меняем сопротивление переменного резистора к более низкому значению сопротивления электрический ток течет через переменный резистор увеличится.

переменная определение резистора

Переменный резистор - это резистор, который контролирует (увеличивает или уменьшает) поток электрического тока когда мы меняем или меняем его сопротивление.Другими словами, когда мы варьировать сопротивление переменного резистора, электрического ток, протекающий через него, будет увеличиваться или уменьшаться.

переменная символ резистора

Американский стандартный символ и показан международный стандартный символ переменного резистора на рисунке ниже.

Типы переменных резисторов

Различные типы переменных резисторов включают:

Потенциометр состоит из трех терминалов, среди которых два фиксированных и один изменчив.Две фиксированные клеммы потенциометра подключены к обоим концам резистивного элемента, называемого дорожкой а третий вывод соединен с ползунком или скользящим дворником. Ползунок или стеклоочиститель, движущийся по резистивной дорожке, изменяет сопротивление потенциометра. Сопротивление потенциометр меняется, когда стеклоочиститель перемещается по резистивный путь.

Когда мы увеличиваем сопротивление потенциометра, электрический ток, протекающий через потенциометр уменьшится.Аналогично, когда мы уменьшите сопротивление потенциометра, электрический ток, протекающий через потенциометр, увеличится.

Реостат

Слово реостат происходит от греческих слов «реос» и «-статис», которые означает текущее управляющее устройство или поток, управляющий устройство.

Строительство реостата почти завершено. аналогично потенциометру.Как и потенциометр, Реостат также состоит из трех выводов. Однако в реостате мы используем только два терминала для выполнения операции.

Сопротивление реостата зависит от длина резистивного элемента или дорожки, через которую проходит электрический ток течет.

Если мы используем клеммы A и B в реостата (как показано на рисунке ниже) минимальное сопротивление составляет достигается, когда мы приближаем стеклоочиститель к контакту A, потому что длина резистивного пути уменьшается.В результате только блокируется небольшое количество электрического тока и большое количество электрический ток допускается.

Аналогично максимальное сопротивление достигается, когда мы приближаем стеклоочиститель к контакту C, потому что длина резистивного пути увеличивается. В результате большой количество электрического тока заблокировано и только небольшое количество электрический ток допускается.

Термистор

Слово термистор происходит от сочетания слов: термический и резистор. Это тип резистора, сопротивление которого изменяется при изменение температуры окружающей среды.

Термисторы бывают двух типов: отрицательный температурный коэффициент (NTC) термисторы и положительный температурный коэффициент (PTC) термисторы.

Сопротивление термисторов NTC уменьшается при повышении температуры, тогда как сопротивление термисторов PTC увеличивается при повышении температуры.

Магнето резистор

Сопротивление магнето резистор изменяется при приложении к нему магнитного поля. Когда сила магнитного поля, приложенного к магнето резистор увеличен, сопротивление магниторезистора также увеличился.Точно так же, когда сила магнитное поле, приложенное к магниторезистору, уменьшается, сопротивление магниторезистора также уменьшилось.

Фоторезистор

Слово фоторезистор происходит от сочетания слов: фотон и резистор. Когда световая энергия подается на фоторезистор, его сопротивление меняется. Сопротивление фоторезистора уменьшается при увеличении интенсивности применяемого света.Фоторезисторы бывают двух типов в зависимости от материала, из которого они изготовлены. сконструируйте их: собственные фоторезисторы и внешние фоторезисторы.

Фоторезисторы также известны как световые зависимые резисторы, полупроводниковые фоторезисторы или фотопроводники.

Гумистор

Название гумистор происходит от сочетания слов: влажность и резистор.Гумисторы очень чувствительны к влажности. В сопротивление гумистора изменяется при небольшом изменении влажность окружающего воздуха. Хьюмисторы также известны как резистивные датчики влажности или чувствительные к влажности резисторы.

Чувствительность к силе резисторы

Само название говорит о том, что силовые резисторы очень чувствительны к приложенной силе.Когда мы применяем силу к резистор, чувствительный к силе, его сопротивление быстро меняется. Чувствительные к силе резисторы также известны как датчики силы, датчик давления, силовые резисторы или FSR.


Часть 2 Печатная плата и компоненты

Резисторы, диоды и транзисторы являются неотъемлемыми частями работающей печатной платы.Без них печатная плата не смогла бы выполнять свои задачи. Каждый из этих компонентов выполняет определенную функцию.

Резисторы

Резисторы

являются частью печатной платы. Резистор создает сопротивление в потоке электричества. При расчете сопротивления измерения производятся в омах. Ом - это стандарт для измерения электрического сопротивления.

Резисторы

имеют разное назначение. Назначение резистора включает разделение напряжения. Резисторы делят напряжение, когда они включены друг за другом.Еще одно предназначение резисторов - это способ генерации тепла. Резистор может генерировать тепло, преобразовывая протекающую через него электрическую энергию в тепловую. Конечная цель, которую мы опишем, - это согласование резисторов и нагрузки на цепи. Большая часть выходной мощности перемещается в виде тепла в случае слишком низкого сопротивления нагрузки. Однако, если сопротивление нагрузки слишком велико, ток будет слишком низким для передачи энергии нагрузке.

Вот отличное видео от ResistorGuide.com:

Диоды

Диоды позволяют току течь только в одном направлении. Также диоды имеют два электрода. Анод и катод - это два электрода внутри диода. Анод позволяет току течь из внешней цепи. В то время как катод позволяет току течь в поляризованном устройстве. Катод тоже металлический.

Диод работает правильно, только если катод заряжен отрицательно по отношению к аноду при заданном напряжении.Следовательно, когда катод заряжен положительно, диод вообще не работает. Это также произойдет, если на катоде будет такое же напряжение, что и на аноде. Это также происходит, когда его отрицательность меньше, чем у прямого напряжения отключения по отношению к аноду. Направление катода очень важно для функциональности диодов.

Транзисторы

Транзисторы - устройства с тремя выводами. Это трехконтактное устройство может регулировать ток или напряжение, а также действовать как переключатель для сигналов различной электронной формы.Полупроводники составляют три слоя транзистора. Следовательно, каждый из этих слоев может проводить ток. Материал полупроводника находится между материалом реального проводника и изолятора. Задача транзистора - усиливать или переключать электронные сигналы и электрическую мощность, а также регулировать ток или напряжение в цепи, а это возможно только благодаря полупроводникам.

Оставайтесь на связи

Скоро в продаже: продолжение нашей серии о печатных платах и ​​их компонентах.

Вы всегда можете посетить наш блог для получения дополнительной информации или наш сайт!

Также посетите наши Facebook, Twitter, Google+ и LinkedIn.

Типы обучения резисторов | ALLPCB

Содержание

  • 1 Что такое линейный резистор?
    • 1.1 Фиксированные резисторы
      • 1.1.1 Резисторы из углеродного состава
      • 1.1.2 Резисторы пленочного типа
        • 1.1.2.1 Тонкопленочные резисторы
        • 1.1.2.2 Толстопленочные резисторы
      • 1.1.3 Резисторы с проволочной обмоткой
    • 1.2 Переменные резисторы
      • 1.2.1 Потенциометр
      • 1.2.2Предустановка
      • 1.2.3 Реостат
  • 2 Нелинейные резисторы
    • 2.1 Варистор
    • 2.2Светозависимый резистор (LDR)
    • 2.3 Термистор
  • 3Другие типы
    • 3.1 Типы резисторов в зависимости от подключения и монтажа
      • 3.1.1 SMD резисторы
      • 3.1.2 Резисторы со сквозным отверстием
      • 3.1.3 Сетевые резисторы
    • 3.2 Связанные статьи

Предыдущая статья объясняет, что такое резистор, сопротивление, удельное сопротивление.Давайте посмотрим на разные типы резисторов.

Как и все электронные компоненты, резисторы также доступны в различных размерах, формах и типах. Эти варианты делают их подходящими только для некоторых конкретных приложений. Следовательно, выбор правильных резисторов следует производить с большой осторожностью.

Резисторы в основном можно разделить на линейные и нелинейные.

Что такое линейный резистор?

Резисторы, которые подчиняются закону Ома, называются линейными резисторами.Сопротивление этих резисторов не меняется при протекании через него переменного тока.

Как правило, резисторы, подчиняющиеся закону Ома:

1. Постоянные резисторы

2. Переменные резисторы.

Постоянные резисторы

  • Фиксированные резисторы - это те, значение сопротивления которых фиксировано. Производитель устанавливает для него фиксированное значение.
  • В идеале фиксированные резисторы должны работать независимо от изменений температуры, напряжения и частоты.
  • Это невозможно практически, поскольку все материалы резисторов имеют температурный коэффициент, который приводит к температурной зависимости.
  • Паразитная емкость, которая присутствует во всех резисторах, приведет к импедансу, и, следовательно, фактическое сопротивление будет отличаться от ожидаемого.
  • Постоянные резисторы бывают разных размеров, форм, с выводами, без свинца и т. Д.
  • Некоторые из постоянных резисторов
    • Резистор углеродного состава.
    • Пленочные резисторы.
    • Обмотка проволоки.
Резисторы из углеродного состава
  • Резисторы из углеродного состава обычно используются в качестве резисторов.
  • Из-за своей конструкции эти резисторы производятся по низкой цене.
  • Эти резисторы состоят из мелко измельченного углерода и керамической глины, действующей в качестве связующего.
  • Пропорции углерода и глины являются фактором, определяющим значение сопротивления.Сопротивление выше, когда количество углерода меньше.

Резисторы из углеродного состава

  • Они могут быть изготовлены в широком диапазоне значений от 1 Ом до 22 МОм.
  • Преимущество углеродных резисторов заключается в том, что они не повреждаются импульсами высокой энергии, доступны по очень низкой цене и имеют хорошую долговечность.
  • К недостаткам можно отнести высокую чувствительность к температуре, нестабильные шумовые характеристики и проблемы со стабильностью в горячем состоянии.
  • На них легко влияет влажность, поэтому допуск составляет всего 5%. Они также имеют номинальную мощность в диапазоне от низкого до среднего, т.е. <5 Вт.
  • Резисторы из углеродного состава подходят для высокочастотных применений, так как имеют низкую индуктивность.
Резисторы пленочного типа
  • Резисторы пленочного типа производятся методом пленочного напыления.
  • После того, как пленка нанесена на изолирующий материал, она вырезается в виде спиральной спирали с помощью лазера.
  • Величина сопротивления контролируется или поддерживается путем управления толщиной осаждаемой пленки.
  • Два типа пленочных резисторов

1. Тонкопленочные резисторы

2. Толстопленочные резисторы.

Тонкопленочные резисторы
  • Тонкопленочные резисторы изготавливаются путем нанесения резистивного слоя на изолирующую основу, например керамику.
  • Толщина резистивной пленки равна или меньше 0.1 микрометр.
  • Вакуумное напыление - это метод, используемый для нанесения резистивной пленки на керамику.
  • Резистивный материал, который часто представляет собой сплав никеля и хрома, называемый нихром, напыляется на керамическую основу изолятора.
  • В результате будет получена однородная пленка толщиной 0,1 микрометра.
  • Толщиной металлической пленки можно управлять, контролируя время распыления.
  • Узоры создаются путем лазерной обрезки на плотном и однородном слое для создания и калибровки пути сопротивления и значения сопротивления.
  • Тонкопленочные резисторы могут быть изготовлены как резисторы SMD или резисторы с осевыми выводами.
  • Из-за их высокой точности и низкого температурного коэффициента тонкопленочные резисторы используются в прецизионных приложениях.
  • Примеры тонкопленочных резисторов:

1. Металлическая пленка,

2. Углеродная пленка и

  • В металлических пленках металлический никель используется в качестве резистивного элемента, а в случае пленок оксида металла - оксид олова.

Резисторы пленочного типа

  • Резисторы с металлической пленкой имеют гораздо более высокую устойчивость и лучшую температурную стабильность по сравнению с углеродными резисторами.
  • Следовательно, они используются в таких приложениях, как активные фильтры, где требуется низкий температурный коэффициент и жесткие допуски.
  • Резисторы из углеродной пленки лучше, чем резисторы из углеродной композиции.
  • Углеродные пленочные резисторы используются в приложениях, где рабочее напряжение и температура высоки, например, в лазерах и радарах.
Толстопленочные резисторы
  • В толстопленочных резисторах толщина резистивной пленки почти в 1000 раз больше, чем в тонкопленочных резисторах.
  • Основное различие между толстопленочными и тонкопленочными резисторами - это процедура нанесения резистивной пленки.
  • Резистивная пленка в толстопленочных резисторах изготовлена ​​из смеси связующего, носителя и оксида металла.
  • Для связывания смеси используется склеивание стеклянной фритты.Носителем является экстракт органического растворителя и используются оксиды иридия или рутения.
  • Эта смесь изготавливается в виде пасты, а резистивная пленка получается путем нанесения этой пасты на керамическую основу с использованием трафарета и трафаретной печати.
  • Толстопленочные резисторы можно использовать в приложениях, где важна меньшая стоимость, высокая мощность и важна высокая стабильность.
  • Пример толстопленочного резистора

1.Металлооксидная пленка.

  • Металлооксидные резисторы имеют гораздо лучшую температурную стабильность и лучшую стойкость к импульсным токам.
Резисторы с проволочной обмоткой
  • Резисторы с проволочной обмоткой - самые точные резисторы с высокой номинальной мощностью.
  • Конструкция проволочных резисторов включает намотку тонкой проволоки из металла или металлического сплава вокруг изолирующей подложки.
  • Обычно в качестве металлов используются манганин или константан, а в случае металлического сплава используется никель-хромовый сплав, который также называется нихромом.
  • Величину сопротивления можно изменять, варьируя рисунок намотки, диаметр, длину и тип сплава.

Резисторы с проволочной обмоткой

  • Допуск сопротивления проволочных резисторов составляет 0,005%, а номинальная мощность находится в диапазоне от 50 до 300 Вт.
  • Это прецизионные резисторы с проволочной обмоткой. В случае силовых резисторов допуск составляет 5%, а номинальная мощность находится в диапазоне киловатт.
  • Они ограничены низкочастотными приложениями из-за характера их конструкции.
  • Поскольку металлический провод намотан на изолятор в виде катушки, они действуют как индукторы.
  • Это приводит к реактивному сопротивлению и индуктивности, и при использовании в цепях переменного тока существует вероятность сдвига фазы при работе на более высоких частотах.
  • Есть возможность преодолеть это ограничение, намотав каждую половину провода в разные стороны. Это нейтрализует индуктивный эффект друг друга.
  • Эти резисторы называются неиндуктивными резисторами с проволочной обмоткой.
  • Обычно стоимость резисторов с проволочной обмоткой выше по сравнению с резисторами из углеродного состава.
  • В высокочастотных приложениях можно использовать неиндуктивные резисторы с проволочной обмоткой, но их стоимость выше, чем у обычных резисторов с проволочной обмоткой.
  • Резисторы с проволочной обмоткой используются во многих приложениях. Некоторые из них - это автоматические выключатели, преобразователи, датчики температуры и датчики тока.

Переменные резисторы

  • Переменные резисторы - это резисторы, в которых значение сопротивления может изменяться или регулироваться.
  • Работу переменного резистора можно пояснить с помощью следующей схемы.

переменный резистор

  • Путь сопротивления обеспечивается дорожкой, а выводы устройства соединены с дорожкой. Стеклоочиститель используется для увеличения или уменьшения сопротивления за счет его движения.
Потенциометр
  • Потенциометр или горшок - это электромеханический резистор с тремя выводами, который является наиболее часто используемым переменным резистором.

Потенциометр

  • Два вывода на обоих концах будут обеспечивать постоянное сопротивление, которое является формальным сопротивлением.
  • Терминал в центре подвижный и называется Wiper. Этот подвижный стеклоочиститель поддерживает контакт с резистивной поверхностью.
  • Сопротивление между первым контактом и дворником плюс сопротивление между дворником и вторым контактом равно формальному сопротивлению устройства.
  • Название «потенциометр» дано этому устройству, поскольку оно регулирует напряжение по принципу делителя напряжения.
  • Хотя стеклоочиститель является вращающимся контактом, некоторые потенциометры имеют плавно регулируемые точки отвода, которые контактируют с третьей клеммой, называемой отводом, и они также действуют как плавно регулируемый делитель напряжения.
  • Лучшее применение - их использование в схемах настройки и в радиоприемниках.
Предустановка

Рис: Предустановленный символ

  • Предустановки доступны для однооборотных и многооборотных операций.
  • Пресеты используются в конструкциях, где значение сопротивления задается в цепи во время производства.
  • Из-за своей чувствительности предустановки часто используются в схемах измерения, таких как измерение температуры или света.
Реостат
  • Реостат - это двухконтактный переменный резистор.
  • В реостате один конец резистивной дорожки переменного резистора и его вывод стеклоочистителя подключены к цепи.
  • Это соединение ограничит ток в цепи в соответствии с положением дворника.

Реостат

  • Реостаты используются для контроля сопротивления, не прерывая прохождения тока.
  • Из-за этого значительного протекания тока реостаты выполнены в виде резисторов с проволочной обмоткой.
  • Реостаты используются в приложениях, где сила тока важнее номинальной мощности.
  • Обычно они используются в схемах настройки и в приложениях управления мощностью.

Нелинейные резисторы

Как видно из названия, их значение сопротивления изменяется в зависимости от тока, протекающего в резисторе. Некоторые нелинейные резисторы являются

Варистор

  • Это электронный компонент с нелинейными вольт-амперными характеристиками.
  • Сопротивление варистора изменяется в соответствии с изменением напряжения на нем.
  • Это делает его чувствительным к напряжению устройством, поэтому его также называют резистором, зависимым от напряжения.

Варистор

  • Сопротивление варистора очень высокое при нормальных условиях эксплуатации.
  • Но сопротивление резко уменьшается, когда напряжение превышает номинальное значение варистора.
  • Варисторы из оксида металла - наиболее распространенный тип варисторов.
  • Зерна оксида цинка используются, поскольку он обеспечивает характеристики P-N диода. Следовательно, он используется для защиты электронных и электрических цепей от скачков напряжения.

Светозависимый резистор (LDR)

  • Светозависимые резисторы или фоторезисторы - это светочувствительные резисторы, сопротивление которых изменяется в зависимости от интенсивности падающего на них света. Обозначение светозависимых резисторов:

Рис: Символ LDR

  • Светозависимые резисторы изготовлены из полупроводников с высоким сопротивлением. В отсутствие света или в темноте сопротивление резисторов, зависящих от света, обычно очень велико в диапазоне мегаомов (МОм).
  • В отсутствие света или в темноте сопротивление резисторов, зависящих от света, обычно очень велико в диапазоне мегаомов (МОм).
  • Когда свет падает на поверхность светозависимых резисторов, значение его сопротивления уменьшается.

Термистор

  • Термистор - это резистор, значение сопротивления которого зависит от температуры. Это тип преобразователя.
  • Они в основном используются для измерения температуры.Есть два типа термисторов. NTC (отрицательный температурный коэффициент), PTC (положительный температурный коэффициент)
  • По мере увеличения температуры сопротивление термистора уменьшается для термистора NTC, а для PTC сопротивление увеличивается с увеличением температуры.
  • Они отличаются от датчиков температуры. RTD полезны для больших диапазонов температур, где эти термисторы полезны от -90 до 1300

Другие типы

Резисторы можно разделить по типу монтажа и номинальной мощности.

Типы резисторов в зависимости от подключения и монтажа

SMD резисторы

Устройства для поверхностного монтажа (SMD) производятся с помощью технологии, называемой технологией поверхностного монтажа (SMT).

Развитие технологий поверхностного монтажа и устройств поверхностного монтажа является результатом потребности производителей печатных плат в меньших, более быстрых, дешевых и эффективных компонентах.

  • Резисторы SMD меньше, чем их аналоги для сквозных отверстий, и обычно имеют прямоугольную, но иногда овальную форму.
  • Эти прямоугольные микросхемы имеют очень маленькие металлические выводы или металлизированные участки на обоих концах, которые используются для контакта с печатной платой и, следовательно, устраняют необходимость в отверстиях на печатной плате и проводах на резисторах.
  • Один резистор SMD показан на рисунке.

SMD резисторы

  • Резисторы SMD состоят из изолирующей подложки, которая обычно является керамической, и на эту подложку нанесен слой пленки оксида металла.
  • Величина сопротивления определяется толщиной пленки.
  • Из-за своего небольшого размера они подходят для монтажных плат.
  • У них очень небольшая индуктивность и емкость, и они могут хорошо работать на радиочастотах.
Резисторы в сквозное отверстие
  • Сквозное отверстие - это метод монтажа, при котором компоненты вставляются в отверстия, просверленные на печатной плате.
  • Для этого электронный компонент состоит из небольших металлических выводов.
  • Все резисторы с выводами, выходящими из них для контактного назначения, относятся к сквозным резисторам.
  • Резисторы для сквозных отверстий доступны в виде резисторов из углеродной композиции, резисторов из углеродной пленки, резисторов из металлической пленки, резисторов из оксидов металлов, резисторов с проволочной обмоткой и многих других.
  • Помимо дискретных компонентов, сквозные резисторы могут быть найдены в виде пакетов резисторов с использованием технологий Dual in-line package и Single-in-line package.

Резисторы в сквозное отверстие

  • Эти SIP- и DIP-резисторы обычно используются в лестничных схемах резисторов, подтягивающих и понижающих сетях, терминаторах шин и т. Д.
Сетевые резисторы
  • Сетевые резисторы представляют собой одиночные резисторы в корпусе с двумя или более резисторами. Обычно они поставляются в одинарных или двойных линейных упаковках.
  • Эти SIP- и DIP-резисторы обычно используются в лестничных схемах резисторов, подтягивающих и понижающих сетях, терминаторах шин и т. Д.

Сетевые резисторы

  • Резисторные сети используются для уменьшения пространства на плате, повышения надежности, уменьшения количества паяных соединений и улучшения согласования допусков.
  • Обычно резисторные сети используются в резисторных цепях, терминаторах шины и терминаторах интерфейса малых компьютерных систем.
  • Они доступны как для поверхностного монтажа, так и для сквозных отверстий.
.
