Что такое резонансный динамик и как он работает

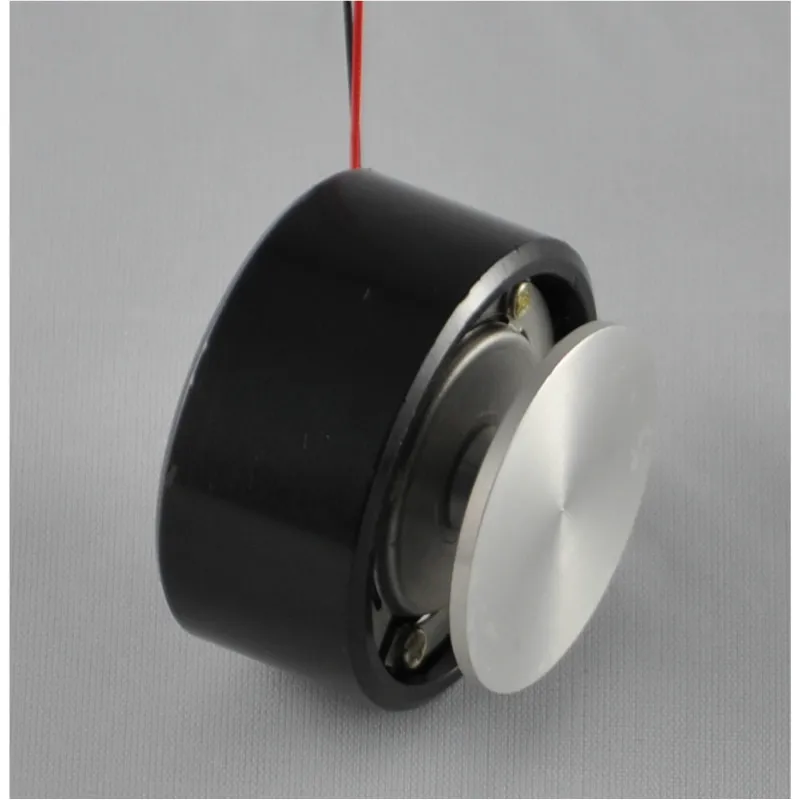

Резонансный динамик (также известный как вибродинамик) — это инновационное устройство для воспроизведения звука, которое использует принцип вибрации поверхности для создания звуковых волн. В отличие от традиционных динамиков, резонансный динамик не имеет собственного диффузора.

Принцип работы резонансного динамика заключается в следующем:

Электрический звуковой сигнал подается на вибрационный элемент динамика
Вибрационный элемент передает колебания на поверхность, к которой прикреплен динамик
Вся поверхность начинает вибрировать, создавая звуковые волны
Звук распространяется на 360 градусов вокруг поверхности

Таким образом, резонансный динамик превращает любую плоскую поверхность (стол, стекло, дверь и т.д.) в источник звука. Это позволяет получить объемное звучание без использования громоздких колонок.

Основные преимущества резонансных динамиков

Вибрационные динамики обладают рядом существенных преимуществ по сравнению с обычными акустическими системами:

Компактные размеры при мощном звучании
Объемный звук на 360 градусов вокруг
Отсутствие искажений из-за отсутствия диффузора
Возможность получить разное звучание на разных поверхностях
Простота установки — достаточно прикрепить к любой плоскости
Низкое энергопотребление
Долговечность благодаря отсутствию подвижных частей

Эти преимущества делают резонансные динамики очень привлекательным решением для многих сфер применения.

Виды резонансных динамиков

Существует несколько основных разновидностей вибродинамиков:

По способу крепления:

Клеящиеся — крепятся к поверхности с помощью клейкой основы

Прижимные — прижимаются к поверхности с помощью зажимов или присосок
Встраиваемые — монтируются внутрь поверхности

По типу подключения:

Проводные — подключаются к источнику звука кабелем
Беспроводные — получают сигнал по Bluetooth или Wi-Fi

По мощности:

Маломощные (до 10 Вт) — для персонального использования
Средней мощности (10-30 Вт) — для небольших помещений
Мощные (более 30 Вт) — для больших пространств

Выбор конкретного типа зависит от сферы применения и требований к звучанию.

Сферы применения резонансных динамиков

Благодаря своим уникальным свойствам, вибродинамики нашли применение во многих областях:

Домашние аудиосистемы
Портативные колонки
Автомобильные аудиосистемы
Системы оповещения
Презентационное оборудование
Музыкальные инструменты
Медицинское оборудование

Игровые устройства

Особенно эффективно использование резонансных динамиков там, где важны компактность и объемный звук.

Характеристики резонансных динамиков

При выборе вибродинамика следует обращать внимание на следующие основные характеристики:

Мощность (Вт) — определяет громкость и качество звучания
Частотный диапазон (Гц) — показывает, какие частоты способен воспроизводить динамик
Сопротивление (Ом) — влияет на совместимость с усилителями
Чувствительность (дБ) — показывает эффективность преобразования энергии в звук
Размер вибрационного элемента — влияет на качество низких частот
Тип подключения — проводной или беспроводной

Важно выбирать динамик с характеристиками, соответствующими конкретной задаче и условиям использования.

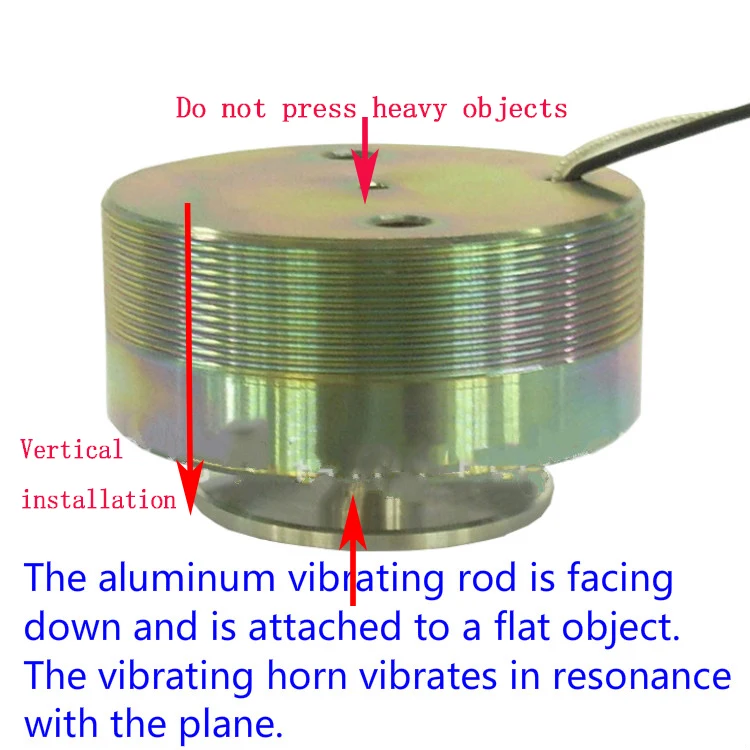

Особенности установки резонансных динамиков

Для получения оптимального звучания при установке вибродинамиков следует учитывать несколько факторов:

Материал поверхности — влияет на тембр и громкость звука
Размер поверхности — чем больше, тем громче звук
Жесткость крепления — динамик должен плотно прилегать к поверхности
Расположение — для равномерного распространения звука
Акустические свойства помещения — могут влиять на звучание

Правильная установка позволяет максимально раскрыть потенциал резонансного динамика и получить качественный объемный звук.

Сравнение резонансных и традиционных динамиков

Резонансные динамики имеют ряд отличий от обычных акустических систем:

Параметр	Резонансные динамики	Традиционные динамики
Принцип работы	Вибрация поверхности	Колебания диффузора
Направленность звука	360 градусов	Направленный звук
Размеры	Компактные	Часто громоздкие
Качество звука	Зависит от поверхности	Стабильное
Энергопотребление	Низкое	Выше

Каждый тип имеет свои преимущества и недостатки, выбор зависит от конкретной задачи.

Перспективы развития технологии резонансных динамиков

Технология вибродинамиков активно развивается. Основные направления совершенствования:

Повышение мощности и качества звучания
Расширение частотного диапазона
Улучшение энергоэффективности
Интеграция с системами умного дома
Создание гибких и прозрачных вибродинамиков
Разработка новых материалов для вибрационных элементов

Эксперты прогнозируют, что в будущем резонансные динамики могут стать основным типом акустических систем во многих сферах применения.

Портативный, клеящийся мини резонансный вибро-динамик «Х-Sticker».

Всем привет. В этот воскресный вечер в моём втором обзоре хочу рассказать о довольно интересном устройстве, которое я кинул в корзину из любопытства в своем очередном заказе на Фокале.

Речь пойдет о портативном резонансном вибро-динамике «плеере».

Устройство оказалось довольно прикольным, хотя, возможно некоторым скептикам оно покажется безделушкой, тем не менее, кому все же интересно прошу под кат для просмотра фото и видео.

Итак, что мы видим, открыв посылку — коробку с полиграфией, внутри которой находится сам девайс в пузырчатом мешочке, шнур USB для питания и инструкция.

В инструкции видим заглавный слоган — «Теперь все может стать вашей колонкой», и описание с фото, показывающее, что данный динамик можно клеить на что угодно.

«Х-Sticker — новая система подачи звука, которая делает из любого предмета колонку (динамик), также сообщается, что звук будет отличатся в зависимости от выбранного предмета.

Данный девайс питается от гнезда USB (для которого в комплекте и предназначен шнурок). Сам плеер легкий, выполнен из яркого лакированного пластика.

С торца находится гнездо подзарядки, выключатель и зеленый диод.

Открываем заднюю крышку и видим гнездо для батареек или аккумуляторов ААА, девайс также может питаться от них.

Внутри в гнезде также прячется стандартный аудиоштекер 3,5 мм через который нужно подключаться к аудиоустройствам.

Шнур динамика обмотан по периметру корпуса, разматываем, и вынимаем динамик (он просто вставлен в пазы корпуса.)

Кабель длиной около метра (96 см). После размотки шнура крышку можно поставить на место.

Поскольку в винты были легко доступны, я их тут же отвинтил, чтобы заглянуть внутрь, и увидеть малюсенькую плату.

В общем-то ее размер позволяет её вмонтировать в сам динамик и избавиться от несколько громоздкого, хоть и лёгкого, корпуса. Хотя, все равно для его работы требуется дополнительное питание, так что корпус для батареек все равно нужен.

После этого я стал его испытывать, приклеивая на разные поверхности. Действительно, звук становился громче и отличался от того, куда его клеить.

Лучше всего он воспроизводил звук на стекле и на полых предметах; на системном блоке, на бутылке и на гитаре.
Звук становился не то, чтобы очень уж громким, но достаточным для прослушивания песен или просмотра фильма, и громче, чем, скажем в планшете.

Также появлялась некая объёмность звучания и даже намёк на бас. Мне также показалось, что уши от него не устанут, в отличии от прослушивания маленьких динамиков-пищалок, которые «орут» музыку и выносят мозг.

В общем инновации от китайцев. Вещь довольно оригинальная, по крайней мере я такого не встречал раньше. Ну а уж о полезности или бесполезности этого устройства предлагаю судить вам самим.

Мне показалось, что его удобнее взять куда-нибудь на природу, или на дачу чем портативную колонку вместе с планшетом, если у него, например, тихий звук… Энергии он также должен есть меньше, чем обычный динамик, так что батареек должно хватить надолго. Я его воспринимаю, как нечто среднее между портативной колонкой и игрушкой.

Обзор был бы не полным, если бы я не заснял все это на видео. Звук, конечно искажается при съёмке, но, думаю, все же разницу можно будет услышать.

Благодарю всех за внимание и до новых встреч на страницах mysku!

Видео

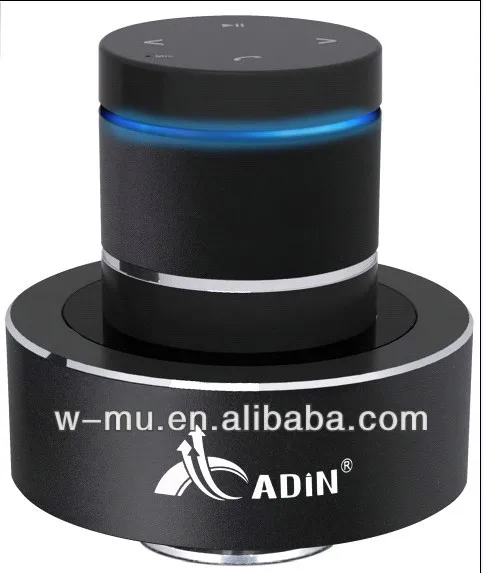

Резонансный динамик — виброколонка c bluetooth подключением, мощностью 26 W (ADIN BT-BOX)

Хотите купить качественный, недорогой, автономный вибродинамик? Обратите внимание на

резонансный динамик — виброколонка c bluetooth подключением, мощностью 26 W (ADIN BT-BOX). Данный тип устройств, способен генерировать звук, превращая любую плоскую поверхность в динамик. Установив данную колонку на горизонтальную поверхность она превращается в динамик, при этом вы все так же можете регулировать громкость воспроизведения.

Принцип работы таких виброколонок достаточно прост, используя свою собственную вибрирующую основу (основание) колонка действует как звуковой преобразователь, изменяя электрическую энергию в механическую. Она усиливается и проводит звуковые волны по поверхности создавая из любого плоского предмета динамик высокого качества. Информацию для воспроизведения виброколонка получает или с карты памяти, на которой записана музыка или получает данные с другого устройства при помощи беспроводной bluetooth связи. Помимо этого, многие виброколонки имеют аудио вход, для возможности прямого подключения виброколонки от другого устройства проводным путем. Большинство виброколонок, которые берут данные для воспроизведения с карты памяти имеют слот для карт памяти, а так же кнопки управления встроенным плеером или пульт дистанционного управления.

Те виброколонки которые получают данные при помощи bluetooth подключения обычно имеют просто кнопки управления на корпусе, которые позволяют переключать треки на устройстве к которому колонка подключена. При проводном подключении виброколонки от другого устройства, достаточно соединить аудио вход виброколонки с аудио выходом воспроизводящего устройства. В основном, источником питания для таких колонок служи встроенный аккумулятор, литий ионный или литий полимерный, именно от емкости аккумулятора зависит время работы виброколонки. Поскольку принцип действия всех виброколонок одинаков, то цена на них различается ввиду наличия дополнительных функций и материала корпуса. К дополнительным функциям относится наличие слота для TF карт памяти, функция прослушивания FM радиостанций, наличие дополнительных колонок или подключаемых устройств. Помимо дополнительных возможностей на цену так же влияет материал корпуса, большинство имеют прочный пластиковый корпус, однако встречаются виброколонки и с металлическим корпусом, цена которых выше.

Основными особенностями данной модели можно назвать средний размер корпуса, высокую мощность в 26 Вт, уникальный дизайн, наличие кнопок управления плеером и возможность использования в качестве bluetooth гарнитуры. Модель является одной из лучших в своем ценовом диапазоне, так как имеет средний размер, высокую мощность и продолжительное время работы. Форма виброколонки прямоугольная и вытянутая. Корпус сделан из прочного пластика ABS, который тяжело разбить даже при падении со средней высоты. Корпус не влагостойкий, поэтому не стоит допускать попадания влаги внутрь, так как это может привести к поломке виброколонки. В верхней части корпуса находятся кнопки управления плеером виброколонки. При помощи кнопок управления плеером, можно прямо с корпуса колонки переключать треки, регулировать громкость и отвечать на звонки. Внизу, на передней панели находится отверстие встроенного микрофона. На задней стороне располагается кнопка кнопки включения / выключения, а так же разъемы mini USB для зарядки, аудио вход и аудио выход. Основание колонки та самая вибрирующая часть колонки, которая генерирует звук. Мощность колонки составляет 26 Вт, чего достаточно для получения качественного звука приемлемой громкости. Частотный диапазон данной колонки от 50 Гц до 18 КГц, что является хорошим показателем для такой небольшой акустической системы. Данные для воспроизведения колонка получает либо от другого устройства, при помощи bluetooth подключения, либо через аудио вход при проводном подключении. Таким образом, при bluetooth подключении источником музыкальных файлов может быть телефон, смартфон или планшет.

Колонка позволяет проигрывать музыкальные форматы WAV, MP3, WMA, APE. Подключение по bluetooth точно такое же, как и любого другого устройства без пароля. Наличие микрофона позволяет использовать данную колонку как обычную bluetooth гарнитуру и при необходимости отвечать на входящие звонки, если колонка подключена к телефону. За работу виброколонки отвечает перезаряжаемый аккумулятор емкостью 1400 mAh, а зарядка производится через mini USB разъем. Время работы колонки составляет от 2 до 4 часов, в зависимости от выбранной громкости воспроизведения. Применение данной колонки будет весьма кстати на природе, при презентациях, на вечеринках дома, в гостях или других местах отдыха. Колонка максимально проста в управлении, а вся работа основана на издавна знаменитых законах акустики — чем больше габариты объекта, тем наиболее звучный звук получится в итоге. Покупая данную виброколонку вы получаете неограниченный доступ к музыке в любом месте вашего пребывания и отдыха. Купив такую колонку, вы получаете переносную колонку, переносной динамик, автономную колонку, колонку на аккумуляторе, виброколонку автономную, вибрационный динамик, резонансный динамик, резонансную колонку. Купив данную виброколонку Вы получите не просто качественный звук, но качественное оборудование проверенное временем и многими нашими постоянными клиентами.

Спецификации

Возможность превратить в динамик любую твердую поверхность
Прочный корпус и внушительный все как для виброклонки
Поддержка самых популярных аудио форматов WAV, MP3, WMA, APE
Полное отсутствие встроенной памяти и слотов для расширения
Встроенная мощная литий-ионная батарея емкостью 1400 mAh
Электрическое время работы составляет до 4 часов (при полном заряде батареи)
Возможность зарядки как от ПК, ноутбука, так и от адаптера питания
Средний размер при высоком качестве воспроизведения
Светодиодный индикатор работы прибора и заряда батареи
Сенсорные кнопки управления плеером и громкостью
Возможность отвечать на звонки при подключении колонки как гарнитуры

Характеристики

Тип: Bluetooth резонансный динамик
Частотный диапазон: 50 Гц — 18 КГц
Мощность: 26 Вт
SNR: ≥75dB
Поддержка Bluetooth 4. 0: есть
Дальность при работе Bluetooth: до 10 м
Питание: литиевый аккумулятор 3.7 В
Емкость батареи: 1400 мАч
Время зарядки: 2-3 часа
Время воспроизведения: 2 — 4 часа
Источник звука: мобильные телефоны, MP3/MP4 плееры, планшеты и т. д.
Воспроизводимые форматы: WAV, MP3, WMA, APE
Разъемы: 3,5 мм аудио разъем
Интерфейс: Mini USB разъем
Материал: металл + пластик
Цвет: черный и серебристые вставки
Размер: 56 х 56 х 78 мм
Вес: 400 грамм

Комплект поставки

Резонансный динамик, мощностью 26 Ватт (Adin BT-BOX) – 1 шт.
USB кабель — 1 шт.
Аудио кабель – 1шт.
Дополнительные накладки – 2 шт.
Руководство пользователя (англ.) – 1 шт.

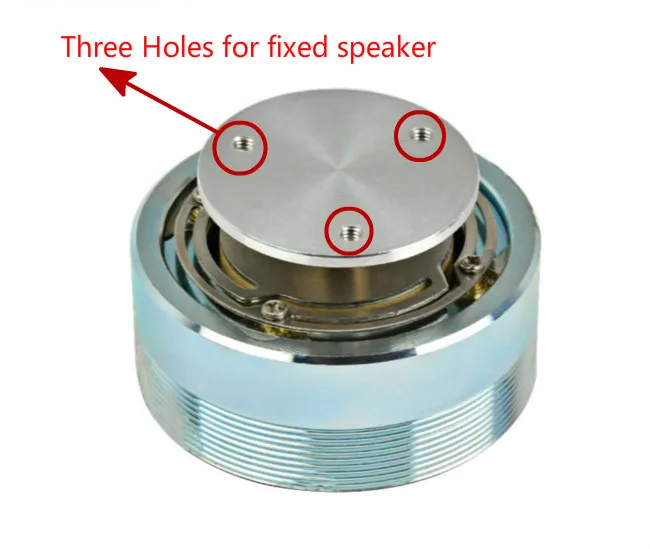

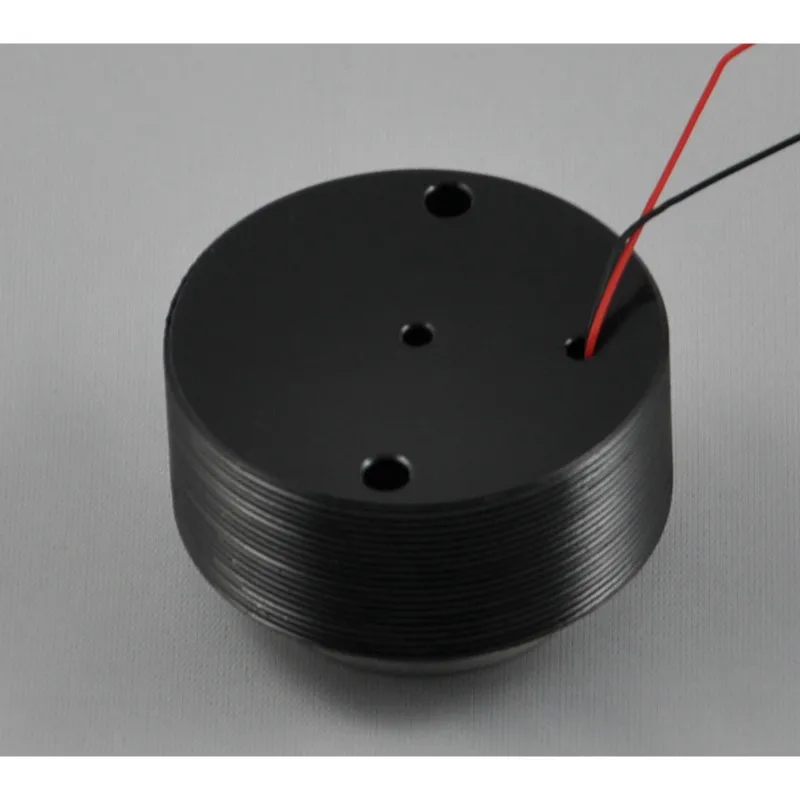

Вибрационный динамик (резонансный динамик)

Дом

Вибродинамик (резонансный динамик) относится к рупору без диафрагмы. Вибрационный динамик является последним инновационным продуктом и в настоящее время чрезвычайно популярен на рынке. Цель резонансного динамика — сломать ограничение звукового эффекта традиционных обычных динамиков. Поскольку передача звука обычного динамика передается через горизонтальную вибрацию динамика для достижения звукового эффекта, и существует определенная ограниченная направленность, вибрационный динамик не будет таким, и вибрационный динамик может распространяться на 360 градусов. ° частота циклов.

Вибрационный динамик предназначен для преобразования звука в механическую вибрацию поверхности носителя (деревянный рабочий стол, стекло и т. д.) после резонирования, так что весь объект среды резонирует, так что объект воспроизводит мелодичную музыку.

Звук сильнее распространяется от твердых тел. Во-вторых, поскольку резонансный звук не имеет динамика, а резонансная технология позволяет твердой среде передавать ненаправленную музыку на 360 градусов, громкость резонансного звука связана с размещенным интерфейсом. Так как звучит весь рабочий стол, вокруг стола будет 360-градусный звук. Вы можете слышать одинаковую громкость под любым углом вокруг. Столы из разных материалов будут иметь разное ощущение, и звук сразу станет громче, если их поставить на гладкий деревянный или стеклянный стол. Чем лучше деревянный интерфейс, тем лучше будет звук, особенно низкочастотная часть будет очень заметной; при размещении на стеклянном интерфейсе высокие частоты будут более заметными, чем больше интерфейс, тем громче звук. (Дно поверхности среды желательно пустое, как и лучшая полость. В этом случае звук будет громким и качество звука будет хорошим. Чем больше шире, тем лучше.)
Резонансный рупор также имеет уникальную характеристику проникновения длины волны! То есть резонансный звук может передавать звуковой эффект через среду через сторону среды, и музыку также можно услышать на другой стороне среды. В других Словом, если вы установите резонансный звук на дверь или какие-то стены, вы играете здесь музыку, а другая сторона тоже может одновременно делиться с вами мелодичным настроением.

Закрывать
Вход для клиентов:
Адрес электронной почты *
Пароль *
Забыли пароль?
Завести аккаунт

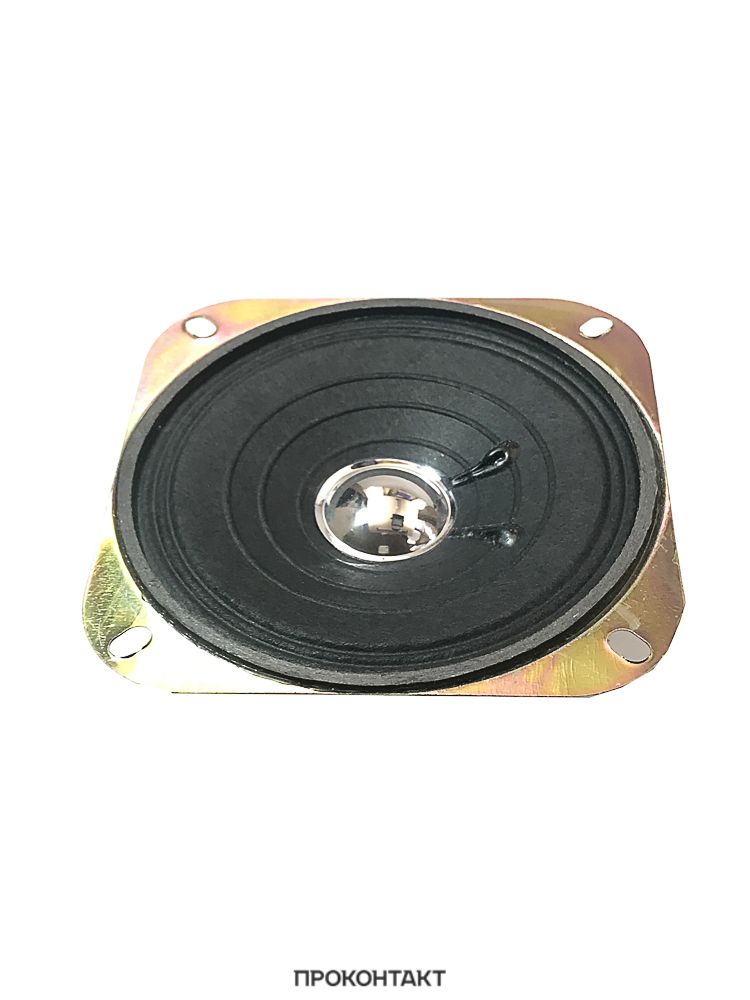

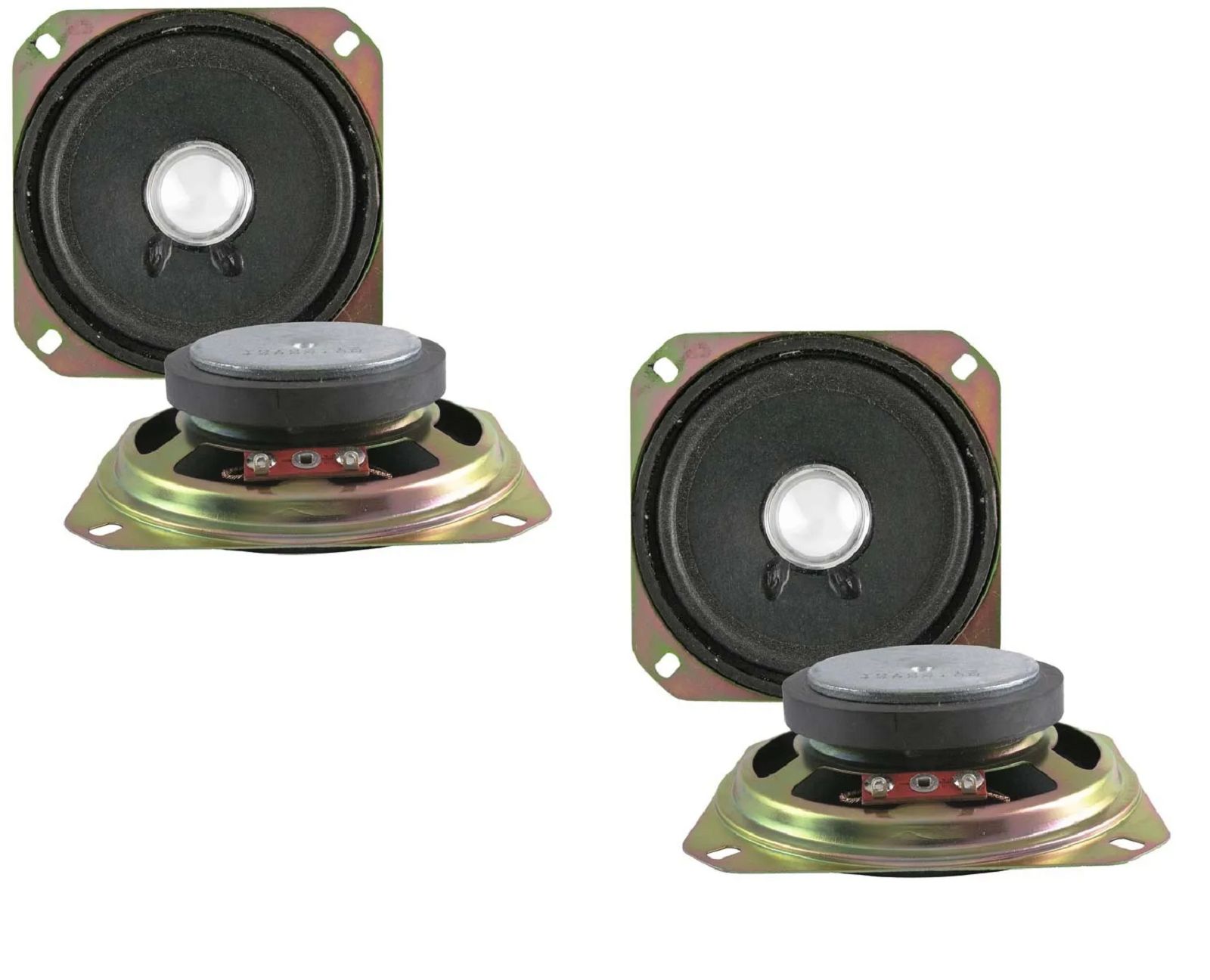

Динамический громкоговоритель с открытым диффузором обычно имеет одну резонансную частоту, на которой он наиболее легко реагирует на электронный сигнал. Цель этого эксперимента — измерить резонансную частоту динамика и построить кривую отклика динамика в слышимом диапазоне частот.
Во многих приложениях резонанс желателен, поскольку он обеспечивает улучшенный отклик на определенную частоту, но в конструкции громкоговорителей он, как правило, нежелателен. Идеальный динамик должен одинаково реагировать на все слышимые звуковые частоты, чтобы точно воспроизводить переданную ему звуковую программу. Любое изменение относительной интенсивности различных частот, присутствующих в звуке, изменит качество (тембр) звука и, следовательно, представляет собой искажение. Большая часть усилий при разработке хорошей акустической системы направлена на расширение и сглаживание резонанса открытого диффузора, чтобы динамик более равномерно реагировал на широкий диапазон частот.
В этом эксперименте генератор звуковой частоты (генератор сигналов) будет использоваться для управления динамиком, а осциллограф будет использоваться для измерения напряжения, подаваемого на катушку динамика. Соединения показаны на схеме.
Резистор должен быть включен последовательно с динамиком, как показано на схеме. Его цель состоит в том, чтобы поддерживать более постоянную «нагрузку» на генератор сигналов. Импеданс динамика номинально составляет некоторое значение, например 4 Ом, 8 Ом и т. д., но оно значительно меняется вблизи резонанса. Осциллограф будет использоваться для измерения напряжения на динамике. Напряжение достигнет своего максимального значения на резонансной частоте динамика.
2. Когда выход генератора сигналов установлен на максимальный диапазон, отрегулируйте частоту до 20 Гц с помощью регулятора частоты и переключателя множителя. Медленно увеличивайте частоту до 1000 Гц, наблюдая за дисплеем осциллографа. Когда вертикальная высота (напряжение) дисплея достигает пика, а затем уменьшается, вы прошли через резонансную частоту. Отрегулируйте регулятор осциллографа с надписью «Вольт/см» до тех пор, пока вертикальная высота почти не заполнит экран. Убедитесь, что вы знаете, какой коэффициент масштабирования вы используете для этого элемента управления. Запишите напряжение (высота в см, умноженная на масштабный коэффициент в вольт/см) и резонансную частоту.
4. Измеряйте напряжение с интервалом в полоктавы в диапазоне частот 20–8000 Гц, как указано в техпаспорте. Проведите дополнительные измерения на нескольких частотах вблизи резонансной частоты, чтобы можно было более точно проследить поведение вблизи резонанса.
5. На прилагаемой полулогарифмической бумаге нанесите измеренные данные частоты и напряжения. Частота должна быть размещена на логарифмической оси. На другой оси выберите шкалу таким образом, чтобы напряжение при резонансе почти достигало вершины шкалы.
