Rgb лента как подключить. Как подключить RGB ленту: полное руководство по подключению и настройке многоцветной светодиодной подсветки — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить RGB ленту к блоку питания и контроллеру. Какие схемы подключения RGB ленты существуют. Как настроить и управлять многоцветной светодиодной подсветкой. Какие ошибки нужно избегать при монтаже RGB ленты.

Содержание

Что такое RGB лента и как она работает

RGB лента — это гибкая светодиодная лента, способная излучать свет разных цветов. Название «RGB» происходит от английских слов Red, Green, Blue (красный, зеленый, синий). Комбинируя эти три базовых цвета в разных пропорциях, RGB лента может воспроизводить практически любой оттенок видимого спектра.

Основные компоненты RGB ленты:

Светодиоды RGB — излучают свет трех базовых цветов
Микросхема-контроллер — управляет работой светодиодов
Токопроводящие дорожки — передают питание и сигналы управления
Гибкая основа — обеспечивает механическую прочность
Защитное покрытие — предохраняет электронику от влаги и пыли

Для работы RGB ленте требуется подключение к источнику питания 12В или 24В, а также к контроллеру, который задает режимы свечения и смены цветов. Управление может осуществляться с помощью пульта, смартфона или компьютера.

Преимущества использования RGB ленты

RGB светодиодная лента обладает рядом важных преимуществ по сравнению с другими типами освещения:

Многоцветность — возможность создавать любые оттенки и динамические эффекты
Низкое энергопотребление — экономия электроэнергии до 90% по сравнению с лампами накаливания
Долгий срок службы — до 50 000 часов непрерывной работы
Безопасность — низкое напряжение питания, отсутствие нагрева
Гибкость — возможность монтажа на криволинейные поверхности
Простота монтажа — самоклеящаяся основа, возможность резки
Компактные размеры — толщина ленты всего 2-3 мм

Благодаря этим достоинствам, RGB ленты находят широкое применение в дизайнерском освещении интерьеров, архитектурной подсветке, рекламе, сценическом оформлении и других сферах.

Необходимые компоненты для подключения RGB ленты

Для корректной работы RGB ленты потребуется несколько основных компонентов:

Собственно RGB светодиодная лента нужной длины
Блок питания 12В или 24В соответствующей мощности
RGB контроллер для управления режимами
Коннекторы для соединения участков ленты
Провода для подключения
Пульт дистанционного управления (опционально)

При выборе компонентов важно, чтобы их характеристики были совместимы между собой. Мощность блока питания должна соответствовать длине ленты, а контроллер должен поддерживать нужный тип управления.

Схемы подключения RGB ленты

Существует несколько базовых схем подключения RGB светодиодной ленты:

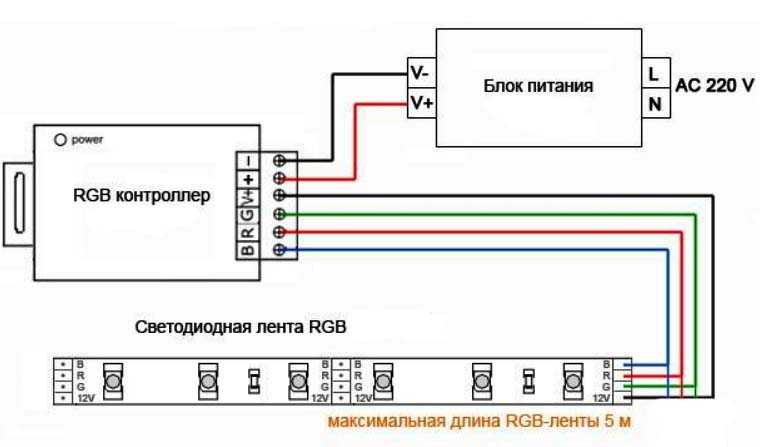

1. Простая схема с одним контроллером

Это самый распространенный вариант для небольших инсталляций:

Блок питания подключается к сети 220В
Выход блока питания соединяется с входом контроллера
RGB выходы контроллера подключаются к ленте
Пульт управления работает с контроллером по радиоканалу

2. Схема с несколькими контроллерами

Применяется для управления протяженными или разнесенными участками ленты:

Мощный блок питания подключается к сети
От блока питания запитываются несколько контроллеров
Каждый контроллер управляет своим сегментом ленты
Контроллеры синхронизируются между собой

3. Схема с усилителем сигнала

Используется при большой длине ленты для компенсации потерь в проводах:

Блок питания подключается к контроллеру
Выход контроллера соединяется со входом усилителя
От усилителя сигнал подается на ленту
Может использоваться несколько каскадов усиления

Выбор конкретной схемы зависит от сложности проекта, длины ленты и требований к управлению. Для типовых домашних инсталляций обычно достаточно простой схемы с одним контроллером.

Пошаговая инструкция по подключению RGB ленты

Рассмотрим последовательность действий при подключении RGB ленты по базовой схеме:

Подготовить необходимые инструменты — отвертку, кусачки, мультиметр
Рассчитать необходимую длину ленты и отрезать нужный кусок по меткам
Припаять или подключить через коннектор провода питания к началу ленты
Соединить выход блока питания с входом контроллера
Подключить RGB-выходы контроллера к соответствующим контактам ленты
Изолировать все соединения
Подключить блок питания к сети 220В
Настроить контроллер и проверить работу ленты

При монтаже важно соблюдать полярность подключения и не превышать максимально допустимую длину ленты для выбранного блока питания. Все соединения должны быть надежными и хорошо изолированными.

Настройка и управление RGB лентой

Современные RGB контроллеры предлагают широкие возможности по управлению светодиодной лентой:

Выбор статичного цвета из палитры
Плавное изменение цвета
Режим «бегущей радуги»
Стробоскопические эффекты
Имитация свечения свечи или камина
Синхронизация с музыкой
Программирование собственных режимов

Управление может осуществляться с помощью:

Инфракрасного или радиопульта
Кнопок на корпусе контроллера
Мобильного приложения по Wi-Fi или Bluetooth
Голосовых команд через умный дом

Для максимального удобства рекомендуется использовать контроллер с поддержкой управления со смартфона. Это позволит гибко настраивать режимы работы ленты и создавать сложные световые сценарии.

Типичные ошибки при подключении RGB ленты

При самостоятельном монтаже RGB ленты нужно избегать следующих распространенных ошибок:

Неправильный расчет мощности блока питания
Несоблюдение полярности подключения
Использование проводов недостаточного сечения
Плохая изоляция соединений
Превышение максимальной длины ленты
Неправильное подключение контроллера
Монтаж ленты на неподготовленную поверхность

Внимательное изучение инструкций и аккуратность при монтаже позволят избежать большинства проблем. При возникновении сложностей лучше обратиться к специалисту, чем рисковать выходом дорогостоящего оборудования из строя.

Советы по эффективному использованию RGB ленты

Чтобы раскрыть весь потенциал RGB подсветки, воспользуйтесь следующими рекомендациями:

Тщательно продумывайте расположение ленты на этапе проектирования

Используйте алюминиевый профиль для лучшего теплоотвода
Применяйте диффузоры для создания равномерного свечения
Комбинируйте RGB ленту с обычной белой подсветкой
Разбивайте длинные участки на сегменты с отдельным управлением
Настройте автоматическое включение подсветки по расписанию
Экспериментируйте с различными режимами и цветовыми схемами

Грамотно спроектированная и настроенная RGB подсветка способна кардинально преобразить интерьер, создать неповторимую атмосферу и подчеркнуть индивидуальность пространства.

Подключение RGB светодиодной ленты от 5 до 20 метров своими руками

Если Вы решили сделать в доме скрытую подсветку потолка многоцветной лентой, нужно знать, как ее правильно подключить к сети. В отличие от одноцветной модели, которая подсоединяется только к блоку питания, здесь еще нужно дополнительно приобрести контроллер и усилитель. О том, как выполнить подключение RGB светодиодной ленты от 5 до 20 метров, мы расскажем Вам далее!

Основные элементы системы
Популярные схемы подсоединения
Пошаговая инструкция по монтажу

Основные элементы системы

Для того чтобы подключить RGB ленту своими руками нужно в первую очередь определиться с ее протяженностью. На основании этого уже выбираются подходящие устройства для системы освещения и создается подходящая схема подключения. Что касается устройств, то основными считаются RGB контроллер, блок питания и усилитель. Подробно рассмотрим предназначение каждого элемента в цепи.

Блок питания нужен для преобразования 220 Вольт от сети в 12/24 В, от которых работает сам источник света. Предназначение контроллера – управление цветовым свечением светодиодов (наглядно увидеть его работу Вы сможете на видео, которое мы предоставим ниже). Усилитель нужен для того, чтобы подключить более 5 метров RGB светодиодной ленты одновременно. Также в комплекте присутствует дистанционный пульт управления, на котором можно выбрать определенный уровень свечения и цвет диодов.

С комплектующими системы разобрались, теперь хотелось бы рассказать Вам о том, какие могут быть схемы подключения многоцветной ленты.

Пошаговая инструкция по монтажу

Для того чтобы самостоятельно подключить RGB светодиодную ленту в квартире, нужно выполнить следующие этапы:

1. Подготовьте поверхность. В том месте, где Вы решили установить светодиодное освещение, выровняйте поверхность и обезжирьте ее растворителем. Если Вы решили закрепить ленту на металлической поверхности, дополнительно защитите ее электроизоляционным материалом.

2. Приклейте ленту. Одна из сторон светильника самоклеющаяся, поэтому удалите пленку и аккуратно наклейте материал на выбранное место. Запомните, что радиус изгиба не должен превышать 2 см, иначе можно навредить системе. Если нужно отрезать определенный участок материала для подключения, делайте это в соответствующих местах, которые обозначены производителем (как показано на фото). Также о том, как резать светодиодную ленту, мы рассказывали в соответствующей статье. Для соединения двух отрезков RGB ленты используйте паяльник либо специальные коннекторы.

3. Соберите цепь. Согласно схеме осуществите подключение многоцветной ленты к контроллеру, усилителю и блоку питания своими руками. Блок питания подключается к сети несложно, обычной электрической вилкой. Чтобы соединить БП с контроллером, нужно подключить черный провод к разъему «V-», а красный к «V+». Провода от ленты крепятся к контроллеру следующим образом: красный к разъему «R», зеленый к «G», а синий к «B». Оставшийся провод (он может быть любого цвета), нужно подключить к клемме с обозначением «V+»

4. Подключите подсветку к сети 220 Вольт и протестируйте пультом ДУ.

Наглядный обзор всех этапов монтажа Вы можете увидеть на видео примере:

Как собрать систему протяженностью 5 метров?

Вот и вся инструкция по подключению RGB светодиодной ленты своими руками! Как Вы видите, ничего сложно нет, главное правильно выбрать мощность устройств и схему, по которой будет собираться цепь. Если Вы случайно перепутаете провода, идущие от светильника к контроллеру, ничего страшного не произойдет, просто система не будет работать так, как должна (к примеру, вместо красного цвета будет светить синий). В этом случае просто сделайте правильное подключение и снова протестируйте готовую систему.

Похожие материалы:

Как сделать скрытую подсветку пола
Как выбрать светодиодную ленту
Как сделать подсветку зеркала

блоку питания или материнской плате

На чтение 14 мин Просмотров 2.

5к. Опубликовано 08.11.2020 Обновлено 15.01.2021

Содержание

Зачем это делать
Подготовка
Особенности подсветки
Основные способы подключения к ПК
От блока питания компьютера
Через материнскую плату
Через USB
Управление подсветкой

Светодиодную ленту при желании можно подключить к компьютеру или ноутбуку, так как она рассчитана на напряжение 12 В, используемое в системных блоках. Но чтобы сделать все правильно, нужно знать основные особенности системы, подобрать подходящую ленту и присоединить ее одним из возможных способов. Разобраться смогут даже те, кто слабо разбирается в электрике, нужно следовать простой инструкции.

Если в системе есть контроллер, то управлять светом можно с пульта.

Зачем это делать

Если нужно осветить пространство около компьютера, не стоит тратить деньги и занимать место светильником. Можно обойтись куском светодиодной ленты и результат будет не хуже, чем у готового варианта. Такое решение еще хорошо тем, что потребляет минимум энергии, это самая экономичная подсветка на сегодня.

Освещение с использованием LED-ленты служит для разных целей. Чаще всего применяют так:

Для освещения рабочей зоны около компьютера. В этом случае располагать ленту нужно повыше, чтобы она захватывала весь стол.
Мягкая подсветка пространства около компьютера. Особенно эффектно смотрится, если монитор закреплен на стене, а светодиоды располагаются в задней части. В этом случае лучше использовать одноцветный вариант.
Подсветка системного блока. Если внутри топовое наполнение, а одна из стенок прозрачная, можно подсветить пространство по периметру. Или самостоятельно заменить одну перегородку на оргстекло и эффектно оформить компьютер.
Освещение клавиатуры для удобной работы. Света от монитора недостаточно, поэтому можно добавить небольшой кусочек ленты и подсветить пространство, при этом не создавая лишнего света.
Декоративная подсветка стола или элементов интерьера, расположенных около компьютера. Например, можно приклеить светодиоды по торцу столешницы или в ее нижней части. Либо сделать полосу на стене, чтобы не включать общий свет во время игр или просмотра кино.

Вариант освещения задней стороны монитора.

Этот способ хорош тем, что для освещения пространства около компьютера не нужно протягивать провода, которых и так много. А для подключения не потребуется розетка, с которой тоже часто бывают проблемы, так как надо питать много устройств. Дополнительным плюсом можно считать длительный срок службы, подсветка нормально работает как минимум 10 лет.

Подготовка

В первую очередь нужно приобрести все, что нужно для работы. Стоит помнить, что светодиодную ленту можно заказать из Китая, но в этом случае гарантии как таковой не будет. Если купить ее в магазине, придется переплатить, зато при возникновении проблем можно вернуть продукцию по гарантии. Нужно следующее:

Светодиодная лента. Выбирать однотонный или многоцветный вариант в зависимости от назначения. Подойдут только изделия, рассчитанные на напряжение 12 В.
Острый нож. Проще всего использовать канцелярский или строительный со сменными лезвиями. Также могут понадобиться ножницы.
Бокорезы, вместо них можно взять кусачки.
Провода для соединения элементов.
Паяльник, а также припой и флюс. Подбирать следует небольшие варианты с маленьким жалом, стандартным приспособлением припаять контакты невозможно.
Коннекторы, с их помощью подключить провода не составит труда и без пайки. Подбирать под тип ленты. Например, в RGB 4 контакта, в RGBW – 5, а в RGBWW – 6.

Коннекторы для подключения светодиодной ленты.

Для многоцветного варианта нужно ставить контроллер, с его помощью можно менять оттенки подсветки. Если подключить напрямую, то будет гореть или только один цвет, или сразу все.

Особенности подсветки

Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:

Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.

Подсветка нескольких зон на столе с подключением к компьютеру.

Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.

Основные способы подключения к ПК

Необходимо разобраться в особенностях каждого способа подробно. Любые ошибки могут привести к проблемам со светодиодной лентой или компонентами компьютера. Соблюдение простых рекомендаций исключит поломки и позволит провести работу качественно, даже если опыта в подключении нет.

От блока питания компьютера

Этот вариант является самым удобным и безопасным. Блок питания обычно подбирают с запасом мощности, поэтому добавление в питание светодиодной ленты не перегрузит узел и не уменьшит срок его службы. Для начала нужно рассчитать, какой запас по току в амперах. Нужно сложить всех потребителей (материнская плата, винчестер, процессор, видеокарта и т.д.), данные по каждому элементу можно найти в сети. Обычно есть запас не менее 3-4 ампер, чего достаточно для подключения нескольких метров ленты, для выбора конкретного размера удобно использовать таблицу ниже.

Лучше не подбирать длину по предельно допустимой нагрузке, стоит оставить небольшой запас.

Первый разъем предназначен для устройства, читающего дискеты (не используется сейчас), второй – для питания жесткого диска.

Работу проводить по инструкции:

Вскрывать блок питания и снимать его не нужно. Внутри системного блока всегда есть много резервных разъемов, которые используются для дополнительного оборудования, все они показаны выше. Для питания светодиодной ленты подойдут первый и второй варианты, на которые подается напряжение 12 В.
Проще всего использовать разъем для жесткого диска (так называемый MOLEX), так как их несколько в блоке и купить ответную часть для соединения намного проще. К нему подведены 4 провода – желтый, 2 черных и красный. Нужно отсоединить или отрезать красную жилу и одну черную. Желтая подает напряжение 12 В, а черная – минус, важно не перепутать полярность. Лента не сгорит, но придется заново переделать работу.
Далее нужно подать напряжение на соответствующие контакты светодиодной ленты с желтого провода, а черный разместить на минус. Аккуратно припаять соединения, чтобы не повредить основание. Отрезанные концы на разъеме обязательно заизолировать, чтобы исключить любые проблемы.
Можно сделать иначе – взять провода с разъема и припаять соответствующие выводы прямо на светодиодную ленту. Этот вариант с одной стороны проще, но впоследствии отсоединить свет не получится, придется распаивать соединения. Разъем же позволяет снять светодиодную ленту в любой момент, когда это потребуется.

Для подключения нужен желтый провод и один из черных.

Через материнскую плату

Этот вариант самый простой, так как не придется что-то паять и переделывать. Но подойдет он далеко не ко всем материнским платам, поэтому вначале нужно проверить наличие разъема. Он выглядит как четыре или пять небольших штырьков, под которыми есть надпись RGB (4 элемента) или RGBW (5 элементов). Обычно разъем на краю материнской платы, оба варианта показаны на фото. Если найти не удалось, то подключить этим способом не получится. Подключение RGB ленты к материнской плате проводить по такой инструкции:

Разъем на обычную RGB-ленту.Разъем на 5 пинов для ленты RGBW.

Рассчитать нужную длину Лед-ленты по тем же рекомендациям, что описаны выше для блока питания. Отрезать кусок по линии, отмеченной на основе, чтобы остались контакты для соединения.
Использовать коннектор для подключения. Его можно купить в магазинах, которые продают светодиодную ленту. Одна сторона совмещается с отрезанным торцом ленты, после чего аккуратно защелкивается. Все просто, главное – не сместить элемент и зафиксировать его надежно.
Подключить фишку к разъему на материнке. Делать это аккуратно, чтобы штырьки вошли в отверстия, не нажимать сильно, чтобы не погнуть их. Защелкнуть до упора, после чего проверить, нормально ли работает лента.
Разместить в выбранном месте, приклеив к поверхности или используя специальный алюминиевый профиль.

Профиль для крепления светодиодов.

Это лучший вариант, так как на материнской плате уже есть выделенное место под светодиодную ленту. Туда подается необходимое напряжение и не нужно волноваться, что что-то выйдет из строя или будет перегреваться.

Через USB

Этот способ используют на ноутбуках, так как по-другому присоединить лену не получится. Можно использовать его и для компьютера, если разъем выведен на наружную часть системного блока. Но тут есть одна особенность – на USB подается напряжение 5 В и сила тока 0,5 А. Поэтому нужно подключать через специальный преобразователь, лучше всего купить готовый вариант, как на фото ниже. Он стоит недорого, и при этом позволяет присоединить ленту без лишних переделок.

Преобразователь напряжения с 5 на 12 В.

Работу следует проводить с учетом рекомендаций:

При повышении напряжения в 2,5 раза сила тока падает с 0,5 А до 0,2 А. Поэтому подключать можно небольшой кусок ленты, рассчитать точную длину легко, суммировав силу тока на одном диоде. Лучше всего использовать ленту SMD 3528 с числом диодов 60 шт. на метр, длина куска не должна быть больше 50 см.
Питающие провода от преобразователя нужно присоединить на светодиодную ленту. Можно использовать коннектор для соединения проводов. Стыки изолировать изолентой или термоусадочной трубкой (второй вариант намного лучше и выглядит аккуратнее). Главное – соблюдать полярность и делать стыки надежными.
Проверить работу ленты, подключив ее к разъему. Если все хорошо, можно пользоваться подсветкой.

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.
При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование. Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов. При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.

Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Как подключить светодиодные ленты: Полное руководство

В светодиодных лентах есть за что любить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении. Они обеспечивают большое разнообразие с точки зрения цвета и размера. Гибкие светодиодные ленты помогут вам осветить необычные места, куда традиционные источники света просто не могут добраться. И они позволяют вам быть настолько творческими, насколько вы хотите, с вашими проектами освещения.

Представьте, что вы работаете над проектом акцентного освещения своими руками в вашем доме с использованием традиционных источников света. Ужасно не правда ли? Однако покупка и подключение светодиодных лент избавит вас от всех этих хлопот и поможет реализовать ваши творческие мечты об освещении.

Выбор гибких светодиодных ленточных светильников для освещения помещения не вызывает затруднений. Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов. Читайте дальше, чтобы узнать больше о том, как подключить и установить светодиодные ленты . Это руководство применимо к различным светодиодным лентам, включая светодиодные ленты rgb для фарфора, светодиодные ленты 5730, светодиодные ленты из глыбы, smd 5730, светодиодные ленты 5050, светодиодные ленты 3014, светодиодные ленты 2835, светодиодные ленты 2216, адресные светодиодные лампы RGB.

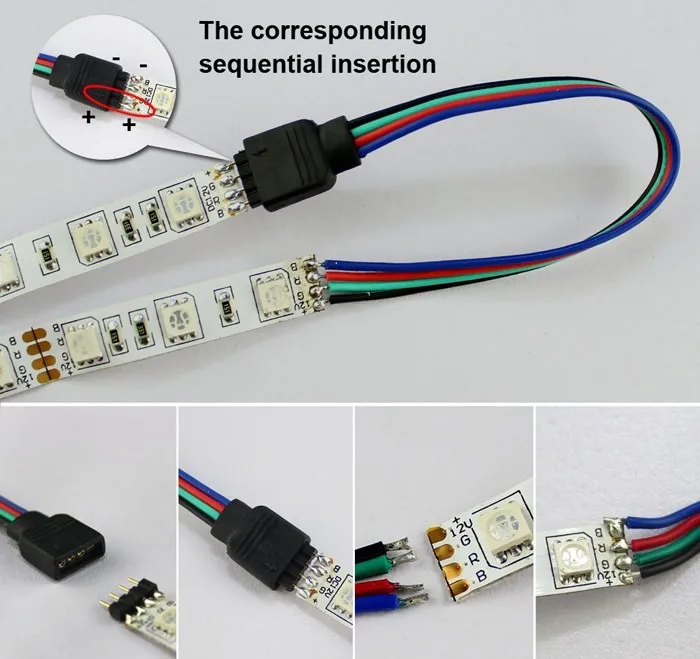

Как соединить светодиодные ленты друг с другом

Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные ленты друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных ленточных светильников. Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные закоулки. Существует два способа соединения светодиодных лент друг с другом:

1. Зажим

Самый простой способ соединить две светодиодные ленты вместе – это использовать соединительный зажим для светодиодной ленты. Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот клип может принимать разные формы:

а). Разъем для светодиодных лент Hippo Buckle: разъем для светодиодных лент Hippo Buckle позволяет легко соединить две светодиодные ленты друг с другом. Этот разъем имеет место для светодиодной ленты на каждом из двух концов. Вам просто нужно прикрепить один конец полоски к разъему с пряжкой бегемота, чтобы соединить две полоски вместе. «Пряжка» на соединителе удерживает полоски на месте после установки.

Источник: Elstar

Эти разъемы можно использовать для соединения двух лент вместе или даже для подключения светодиодной ленты к источнику питания. В любом случае эти разъемы помогают увеличить расстояние, на которое ваши светодиодные ленты могут эффективно покрываться. Вы можете использовать этот разъем для соединения одноцветных и RGB-светодиодных лент вместе.

б). Соединитель для светодиодных лент без пайки: хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

Этот разъем можно использовать для соединения одноцветных светодиодных лент и RGB-светодиодов. Он также совместим с диммируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

в). Соединитель для светодиодных проводов без припоя: для вашего проекта могут потребоваться светодиодные ленты, огибающие угол или необычной формы. Вот где пригодятся разъемы для светодиодных проводов без пайки. Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Источник: Elstar

Соединитель для проводов — отличный способ закрыть углы и другие области вашего пространства, где вам не нужен свет. Это потому, что на этих проводах не установлены светодиоды. Их можно использовать только для увеличения длины полос. Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

2. Пайка

Хотя защелкивание является простым и удобным способом соединения светодиодных лент друг с другом, в некоторых случаях защелкивание невозможно. Например, если вы соединяете планки, которые будут монтироваться с помощью алюминиевых рамок, для их соединения нельзя использовать зажимы. В этом случае вам придется припаять светодиодные ленты друг к другу.

Источник: https://www.instructables.com

Пайка светодиодных лент друг к другу не очень сложный процесс. Тем не менее, это требует некоторого специализированного оборудования и требует некоторого обучения. Чтобы спаять две светодиодные ленты вместе, вам нужно отрежьте полоски нужного вам размера, снимите покрытие, чтобы открыть полоску, точно совместите концы обеих полосок и припаяйте их друг к другу.

Факторы, которые следует учитывать при обрезании и пайке светодиодных лент

Хотя обрезание и пайка — это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

● Всегда отрезайте светодиодные провода от медных соединений, которые вы найдете через каждые 2 дюйма или около того в светодиодных лентах. Это важно, чтобы основные компоненты светодиодов на лентах не были повреждены.

● Для пайки и обрезки светодиодные ленты должны быть открыты. Поэтому аккуратно снимите пластиковый кожух лент вплотную к медным соединениям. Не забудьте также раскрыть надпись. Этот шаг не требуется при использовании соединителей бегемота

● При соединении лент с помощью пайки или проводных соединителей убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый с зеленым и так далее.

● Всегда используйте термоусадочную крышку для защиты соединений. Внутренние и наружные термоусадочные покрытия различаются, поэтому убедитесь, что вы выбрали правильный вариант.

Установка светодиодных лент

Для установки светодиодных лент с питанием от сети вам потребуется катушка со светодиодной лентой, совместимый драйвер и совместимый соединительный провод для светодиодов. Затем следуйте этим инструкциям, чтобы подключить светодиодные ленты к источнику питания.

Подсоедините светодиодную ленту к соединительному проводу, вставив конец ленты в зажим провода, убедившись, что красный провод соответствует знаку «+» на ленте, а черный провод соответствует знаку «-».

Чтобы закрыть застежку, сильно нажмите на заднюю часть соединительного зажима. На липкой стороне вам может понадобиться удалить часть подложки.

Снимите липкую основу ленты и плотно прижмите ее к нужной поверхности, например к потолку, стене или за прилавком.

Подключите драйвер к противоположному концу соединительного кабеля. Кроме того, вы можете выбрать из нашего ассортимента готовых к использованию лент. Эти световые полосы включают предварительно прикрепленный разъем, который подключается к соответствующему драйверу.

Подключите драйвер к источнику питания и включите питание.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленты подключены, давайте посмотрим, как вы можете подключить светодиодные ленты к источнику питания . Есть много способов подключить световые полосы к источнику питания. Вы можете подключить каждую полосу непосредственно к розетке, что особенно полезно при освещении небольших помещений или проектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете напрямую подключить светодиоды к основному источнику питания вашего дома или здания. Последнее обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса.

Независимо от того, какой способ подключения светодиодных светильников к источнику питания вы выберете, необходимо заранее предпринять определенные шаги, чтобы принять правильное решение.

Шаг 1: Расчет мощности светодиодной ленты

В идеале вы уже должны иметь представление о том, какая мощность потребуется для работы ваших светодиодных лент. Однако после разрезания и соединения лент в число могут быть добавлены или вычтены некоторые числа. Итак, рассчитайте общую мощность, необходимую для питания ваших гибких светодиодных лент.

Это можно легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас есть полоса длиной 3,8 м с потребляемой мощностью 5 Вт/м, вам потребуется трансформатор мощностью не менее 19 Вт для ее питания. Информацию о потребляемой мощности каждой светодиодной ленты можно найти на ее упаковке или на веб-сайте производителя.

Еще одним соображением при расчете мощности ленты является требуемое напряжение для ленты. Как правило, светодиодные ленты требуют напряжения 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе она может не работать.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите питать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания. Если вы используете разные типы светодиодных лент, рассчитайте требуемую мощность для каждого из них и добавьте все это. Это даст вам представление о том, сколько сока им нужно для работы.

Шаг 2: Найдите совместимый блок питания

Теперь, когда вы знаете, какая мощность требуется для работы ваших светодиодных лент, следующим шагом будет выбор правильного блока питания. Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как вашего блока питания, так и светодиодных лент.

Например, если требуемая мощность светодиодной ленты составляет 19 Вт, вам потребуется источник питания с минимальной выходной мощностью 23 Вт (19/0,8). Это убережет блок питания от перегрева. Как только вы уменьшите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные светильники:

a). Розетки или подключаемые модули: вы можете выбрать питание светодиодов, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный блок питания для светодиодов. Просто подключите один конец блока питания к светодиодным лентам, а другой — к розетке, чтобы зажечь ленты. Это хороший вариант для использования светодиодных ленточных светильников в домах, небольших помещениях, а также для рабочего или акцентного освещения.

б). Жесткая проводка: вы можете подключить светодиодные ленты непосредственно к электропроводке в вашем помещении. Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Вам понадобится блок питания для светодиодов в алюминиевом корпусе, чтобы подключить светодиодные ленты, и лучше всего с этим процессом справятся профессионалы.

в). Батареи: вы можете использовать батареи для питания светодиодных лент. Это хороший вариант, если вы хотите подключить небольшой акцент или взять с собой светодиодные фонари.

Шаг 3: Подключение светодиодной ленты к источнику питания

После выбора правильного источника питания пришло время подключить к нему светодиодные ленты. Как упоминалось ранее, вы можете подключить светодиодную ленту к источнику питания через розетку или с помощью проводной проводки.

Если вы решите подключить светодиодные ленты к розетке, есть два способа сделать это:

Первый — подключить каждую длину ленты к одному настольному блоку питания, который затем можно подключить к розетке. .

Второй способ — соединить параллельные светодиодные ленты вместе с помощью зажима для проволоки и подсоединить зажим для провода к розетке. Оба этих способа помогут вам осветить помещение, не беспокоясь о падении напряжения. Вы также можете использовать штепсельные разъемы светодиодных лент для прямого подключения лент к источникам питания .

Заключение

Светодиодные ленты — отличный способ осветить ваши проекты. Они достаточно гибкие, чтобы поместиться в ограниченном пространстве, и их легко установить. Они оставляют очень небольшой углеродный след и не выделяют много тепла. Вам не нужно беспокоиться о затратах на техническое обслуживание, и они более энергоэффективны, чем традиционные источники освещения. Вы можете легко соединить светодиодные ленты вместе, чтобы они соответствовали вашему пространству.

Ищете светодиодные ленты на заказ? Обратитесь к нам, и мы разработаем индивидуальные светодиодные ленты, длина которых будет идеально подходить для вашего проекта.

Водонепроницаемая светодиодная лента, рулон RGB 16 футов

В настоящее время: 139,95 долларов США

Артикул:: SA-RBLED-RGB-12
Наличие:: В наличии — Отправка в течение 24 часов
Доставка:: Бесплатная наземная доставка (при заказе на сумму более 199 долларов США)

Описание
Информация о гарантии
Ролики

16-футовая рулонная лента со светодиодами TritonLED, меняющими цвет, водонепроницаема и поставляется в силиконовом чехле. Хотя рулон представляет собой 16-футовую ленту, вы можете разрезать полосу ножницами, чтобы сделать ее короче, или соединить до трех рулонов, чтобы сделать ее длиннее (до 48 футов). Срок службы водостойкой меняющей цвет ленты TritonLED составляет 50 000 часов.

Особенности продукта:

Водонепроницаемый для использования на море
Разрезается каждые 2 дюйма
Изменение цвета, стробоскоп, затухание

Технические характеристики:

Катушка 16 футов
12 В постоянного тока
300 светодиодов в катушке
1,4 Вт на фут (всего 25 Вт)
2 ампера
Требуется контроллер RGB (продается отдельно)
Двусторонняя лента на обратной стороне для легкой установки

Комплектация:

(1) Катушка 16 футов

2 ГОДА ГАРАНТИИ

Светодиодная водонепроницаемая лента 16-футовая катушка от YachtLights.
com
http://www.yachtlights.com/item—LED-Waterproof-Ribbon—SML-RBL

Клиенты также просмотрели

Светодиодная водонепроницаемая лента, рулон 16 футов

Водонепроницаемая светодиодная лента — катушка 16 футов Водонепроницаемая 16-футовая катушка со светодиодной лентой — идеальный аксессуар f

В настоящее время: $99,99

Вершина

Контроллер RGB и пульт дистанционного управления

Контроллер светодиодной RGB-подсветки с сенсорным пультом дистанционного управления Используйте этот контроллер светодиодной RGB-подсветки с беспроводным сенсорным цветным радиочастотным пультом дистанционного управления

. В настоящее время: 49,95 долларов США

Морские продукты ИМТРА

Светодиодный веревочный светильник на фут

Светодиодное освещение на веревке у ноги Ищете уличный свет с небольшим количеством веселья и декоративной вспышкой?

В настоящее время: 3,50–6,95 долларов США

Продажа

ТритонLED

TritonLED 20-дюймовый водонепроницаемый ВЫСОКИЙ ВЫХОД

TritonLED Светодиодная 20-дюймовая водонепроницаемая световая лента высокой мощности 20-дюймовая светодиодная лента SeaStrip идеально подходит для

. Было: 49,95 долларов США

В настоящее время: 45,95 долларов США

Бестселлер!

Скандвик

Гибкие двухцветные светодиодные ленты высокой производительности

Двухцветные светодиодные ленты High Output Flex Apex Lighting предоставляет клиентам возможность p

В настоящее время: $174,95
