Richmeters 101 / RM101

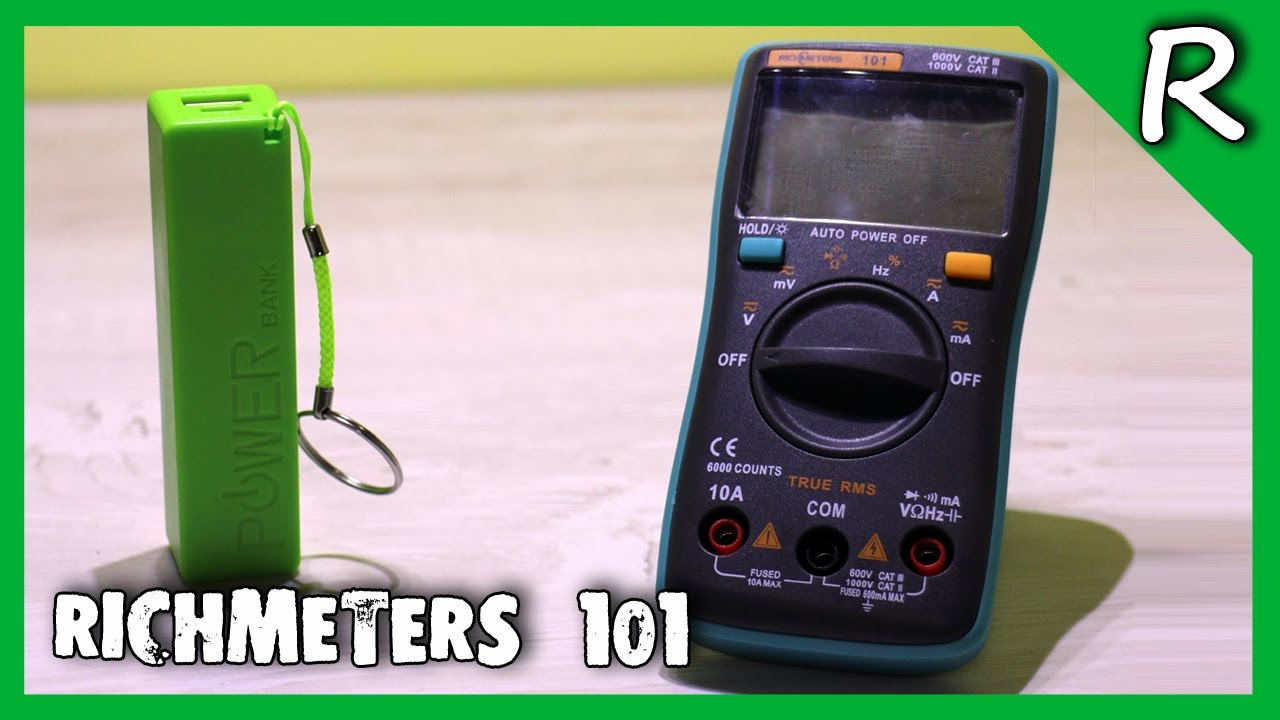

 Richmeters 101 / RM101 - полноценный мультиметр в компактном корпусе от Richmeters. Возможностей данного прибора вполне достаточно как для любительских задач, так и для профессионального использования.

 Мультиметр имеет стандартный набор функций: измерение напряжения (AC/DC), силы тока (AC/DC), сопротивления, емкости конденсаторов, частотомер, измеритель скважности импульсов,  прозвонка и тестер диодов.  В отличие от большинства аналогов при измерении переменного напряжения и тока данный прибор отображает True RMS значения.

  Выбор диапазонов измерения производится автоматически. Выбор измеряемой величины осуществляется поворотом колеса. Переход между двумя функциями, расположенными на одном положении переключателя осуществляется кнопкой Select.

 Диапазоны измерений:

Постоянное напряжение  60мВ, 600мВ, 6В, 60В, 600В, 1000В
Переменное напряжение   60мВ, 600мВ, 6В, 60В, 600В, 750В (частота 40Гц...1кГц)
Постоянный ток  60мА, 600 мА, 6А, 10А
Переменный ток  60мА, 600 мА, 6А, 10А (частота 40Гц...1кГц)
Сопротивление  600Ом, 6кОм, 60кОм, 600кОм, 6МОм, 60МОм
Емкость конденсаторов  10нФ, 100нФ, 1000нФ, 10мкФ, 100мкФ, 1000мкФ, 10000мкФ
Частота  100Гц, 1кГц, 10кГц, 100кГц, 1МГц, 10МГц (макс. напряжение - 10В)
Скважность  0.1...99.9% (макс. напряжение - 10В)
Тестер диодов  проверочный ток 5мА, напряжение - 3В
Прозвонка  <50 Ом



 Спецификации

мультиметра RM101, а также разрешение и точность во всех диапазонах указаны в инструкции пользователя.

  • Автовыбор диапазонов
  • Автоматическое отключение питания (15 минут)
  • Входное сопротивление - 10МОм
  • Максимальное отображаемое значение - 6000
  • Режим HOLD
  • Встроенная подсветка дисплея (включается длительным нажатием кнопки HOLD)
  • Индикация полярности: при переполюсовке значение отображается со знаком "-"
  • Индикация превышения диапазона - "0L"
  • Разъемы для измерения силы тока защищены плавкими предохранителями - 10А и 600мА соответственно
  • Отсоединяемые щупы
  • Длина щупов (провод+щуп) - 80 см
  • Источник питания - две батарейки AAA х 1.5В (не входят в комплект)
  • Размеры корпуса: 130х65х32мм
  • Вес - 130г

Комплектация:

  • 1x Мультиметр Richmeters 101 / RM101
  • 2х Щуп UNI-T CAT II 1000V
  • 1х Инструкция пользователя
  • 1x Чехол мягкий

Мультиметр RICHMETERS RM101 - отзывы, характеристики, фото

Особенности RICHMETERS RM101

Richmeters RM101 - удобный цифровой мультиметр с автоматическим  изменением диапазонов измерения. Hазрядность АЦП Richmeters 101  составляет 6000 отсчетов.

Данный мультиметр позволяет измерять все основные электрические параметры, такие как: напряжение переменного и постоянного тока, сопротивление, емкость конденсаторов,  частоту, коэффициент заполнения, тестирование диодов, прозвонка электрической цепи.

Мультиметр Richmeters101 имеет ЖК-дисплей с подсветкой, функцию HOLD, которая останавливает отображение измерений. Есть режим измерения TrueRMS.

Купить



Технические параметры RICHMETERS RM101

  • Автоматическое изменение диапазонов измерения
  • Большой  ЖК-дисплей с подсветкой
  • Измерение эффективного значения (TrueRMS).
  • Автоматическое отключение питания
  • Индикация полярности (+/-)
  • Выборка: 3 раза в секунду
  • Индикация превышения диапазона: OL
  • Режим HOLD
  • Индикатор разряженной батареи
  • Тестер акустической целостности цепи
  • Диапазон измерения частоты: до 10 МГц / 1 Гц
  • Диапазон измерения емкости: до 6000 мкФ / 10пф
  • Диапазон измерения переменного напряжения: до 750 В / 0,1 мВ
  • Диапазон измерения постоянного напряжения: до 1000 В / 0,1 мВ
  • Диапазон измерения переменного тока: до 10A / 0,1мA
  • Диапазон измерения  постоянного тока: до 10A / 0,1мA
  • Диапазон измерения сопротивления: до 60МОм
  • Коэффициент заполнения сигнала: от 1% до 99%
  • Размеры: 65x130x32 мм
  • Источник питания: 2 х 1,5 В (батарейки ААА)







Комплектация RICHMETERS RM101

  • мультиметр RICHMETERS RM101
  • измерительные щупы: 1 пара
  • инструкция на английском языке.



Отзывы на мультиметр RICHMETERS RM101

U***u

ОТЛИЧНЫЙ ПРИБОР !!!! показания точные ,рекамендую.


P***v

Мультиметр огонь! Заказал на смену 102 модели. рекомендую!


A***V

Цешка классная.


S***k

Отличный приборчик! Немножко долговато думает при измерении, о это ни чего страшного! За то замеры качественные !


Еще отзывы...



Тестер ZT101 (RM101, AN8001). Маленькая прелесть.

Как только я увидел этот тестер — я прямо загорелся. Так он меня «очаровал», чисто с точки зрения дизайна. А с учетом применения в нем популярного чипа dtm0660, и соответствующих возможностей по допилу — раздумья были недолгими. под катом — чуть-чуть доработок и чуть-чуть метрологии.

сразу оговорюсь, что данного продавца я не буду рекомендовать. ибо во-первых тестер был заказан еще перед 11.
11, а приехал только сейчас, во-вторых — тестеров было заказано два (второй уехал к товарищу), и это чудо написало на конверте 25 баксов — ну и я лихо встрял на растаможку. и хотя сама растаможка получилась смехотворной, но за работу почты и таможенника — пришлось заплатить по полной. в итоге тестер подорожал в полтора раза.

ну да и черт с ним, главное же — тестер наконец-то у меня в руках. внешний вид порадовал, хотя и хотелось бы «обрезиненного» корпуса. но и так сойдёт. тестер красив, компактен, и не производит впечатление дешевки. компектация: простая белая коробочка, мешочек (понравился), щупы, инструкция на английском, ну и сам тестер. щупы со съемными наконечниками.



размеры тестера — примерно 13х6.5х2.7см. вот в сравнении с классикой:

как видим — герой обзора чуть меньше, заметно элегантнее, при этом гораздо бóльший экран.

экран. смотреть только снизу. даже под прямым углом к экрану — уже начинает теряться контрастность. при взгляде сверху, да еще и с включенной подсветкой — без шансов.

изображения просто не видно. несколько лечится правкой епрома, о чем будет ниже, но не на 100%. взгляд сверху всё равно невозможен. несколько раздражает закругленное стекло. ловит, зараза, блики. ну и плёнку от мобилы особо не наклеишь — закругленное стекло-то. плохо будет держаться.

щупы. на двух последовательно подключенных щупах при токе 2А падает 0.166В. соответственно на одном будет 0.083, что дает нам 0,083/2 = 0,0415 Ом на каждый щуп. не знаю много это или мало — сами себе решайте.

далее. есть подставочка — довольно хлипкая на вид, но есть. защелкивается в корпус, и скорее всего защелки эти быстро сотрутся.

питание прибора — две батарейки ААА. крышка батарейного отсека заодно держит и эту подставку. для замены батарей соответственно не нужно разбирать корпус (а для замены предохранителей нужно). крышка крепится виндом м2.5 (корпус на саморезах), под который была задумана резьбовая вставка желтого металла. но что-то пошло не так, и вставка эта провалилась так, что винт до нее не достает.

это досадно, но скорее всего особенность экземпляра, максимум — партии.


есть подсветка. время включения секунд 30 (не проверял. при необходимости время включения меняется в епромке). подсветка — один белый диод справа от экрана. ярко, хорошо видно.

кишочки. сердце прибора — капля, но внутри — обычный 0660. рядом епромка 24с02 со стертым названием. нафига было затирать микросхему, когда на плате написано что там стоит — неясно.

«узким местом» мне видится тот факт, что переключатель разведен с дорожками на пути подвижных контактов. с другой стороны — такая же лажа присутствует например у браймена. не знаю, может всё на так плохо? смазана была только центральная оська переключателя, плату я мазал уже сам.

как видим, диск переключателя несколько больше чем необходимо, что дает нам теоретическую возможность разместить еще пару-тройку кнопок между штатными. например, перенести «на морду» кнопку ручного выбора диапазона. или min/max, или rel… хотя, почему «или»?! 😉

кстати, переключатель щелкает довольно приятно.

защиты входов, конечно, никакие. но не хуже чем в 830 тестере. при этом предохранители стоят длиной 10мм. я таких не видел за всю сознательную жизнь. где они их выкопали, зачем, и что помешало поставить нормальные — я хез. как сгорит — нужно будет перепаивать держатели для стандартных размеров.

теперь переходим к метрологии. метрологии будет мало, так как у меня во-первых нет источника образцовой переменки, во-вторых — стандартный чип, стандартная обвязка… разве что откровенный брак попадется.

напряжение

думаю, очевидно что я измерял





сопротивление

в режиме прозвонки на концах 1В, в режиме диодов — 3.2В, полное напряжение батареи — белые диоды зажигает.

ну что ж, сам прибор рассмотрели, переходим к его доработкам. первое что приходит в голову — это добавление измерения температуры. это можно сделать аж двумя способами. во-первых — перепаиванием резисторов, то есть переделка в 102 модель «по заводу»:


R47 запаян на 101 модели. для переделки в на 102 модель его нужно выпаять и запаять R45 и R46. но мне больше понравился другой метод — модификацией епромки.

о сути данной работы я писал в обзоре клещей — они на том же чипе, и общие принципы сохраняются.

для данного тестера я бы порекомендовал следующие доработки:

во-первых нужно добавить измерение температуры. оно будет происходить в положении mV и выбираться кнопкой select — DC, AC, цельсии, фаренгейты. для этого в AFh прописать 13h, можно в BFh прописать 15h — для фаренгейтов.

Можно 8Eh, 9Eh изменить с 03, 04 на 05, 06 — с 600 миливольтами.

далее — контрастность дисплея. помогает не сильно, но эффект есть. по адресу F9H записать С3 вместо С7.

можно изменить длительность включения подсветки — адрес FCh.

в итоге:

показывает точно то же самое что и настольный тестер с тем же термодатчиком.

вот, кажется, и всё.
полезные ссылки: обзор клещей на том же чипе, обзор 102 тестера, ссылка на казус с описанием подключения дополнительных кнопок. в той же теме на казусе полно и другой информации по мультиметрам на этом чипе.

выводы. выводы странные и иррациональные. так вот смотришь — тестер вроде как всем плох. и защиты никакие, и предохранители какие-то уродские, и дисплей не очень контрастный, и переключатель этот по-дурацки разведён. да даже винт батарейного отсека — и тот через задницу. не говоря о доставке 2.5 месяца и влёте на растаможку из-за доброго продавца. и тем не менее тестер чертовски нравится. он достаточно точный, почти всё может — включая true-rms, компактный, не на кроне, подсветка. настраивается под свои нужды. да, это не будет моим основным тестером, но до чего же он приятен, черт его дери!

одним словом — я не жалею что его купил, даже с учетом переплаты. сейчас появились аналоги, чуть крупнее, чуть дороже, но на том же чипе, где сразу уже реализован весь его функционал. но у меня большие тестеры есть 😉 а этот — шикарная альтернатива 830 антиквариату. и если вы задумались о дешевом тестере, и смотрите на 830 — этот лучше. и по функционалу и чисто огранолептически. в целом — рекомендую к покупке. но в другом месте.

RICHMETERS RM101 цифровой мультиметр DMM подсветки вольтметр переменного/постоянного тока Амперметр

Описание: RICHMETERS RM101 цифровой мультиметр DMM 6000 рассчитывает подсветки вольтметр переменного/постоянного тока Амперметр Описания: 1. Это авто начиная цифровой мультиметр, с использованием двойной интеграл стиль A/D преобразования как ядро, 2. Может использоваться для мер напряжения AC/DC, AC/DC текущие, сопротивление, емкость, диод и преемственность, тестирование, температура, частота и т.д.. 3. Продукты являются батарейках.Они характеризуются стабильной функции и высокую надежность, с функциями защиты от перегрузки и ЖК-дисплей для четкое чтение, являются идеальными инструментами для ЛБМ, фабрика, радиолюбители и семейного использования.

Особенности: ЖК-дисплей Макс отображения 6000 счетчиков Определения полярности Режим измерения: Преобразование A/D двойной интеграл стиль Частота дискретизации: 3 раза в секунду Над ассортимент указание: OL Индикация низкого напряжения Рабочая среда:0-40 градусов, влажность < 80% Автоматический диапазон Значение True RMS измерение Сопротивление емкости частоты защита файлов высокого напряжения 550V Большой экран, максимум 6000 слов Частота дискретизации: примерно 3 раза в секунду Дисплей с подсветкой Сохранение данных Автоматическое распознавание полярности Низкого напряжения дисплей 10A большое измерение тока, МА малого текущего измерения уровня Автоматическое выключение Основные измерения: AC / DC напряжения, AC / DC тока, сопротивления, емкости, Диод / выкл измерения, частоты и соотношение долга. Диапазон измерения частоты: до 10 МГц 1 Гц Диапазон измерения емкости: для 6000uF 10pF Диапазон измерения напряжения переменного тока: для 750V 0.1 МВ Диапазон измерения напряжения постоянного тока: до 1000В 0. 1 МВ Текущий диапазон измерения переменного тока: в 10А 0.1uA Диапазон измерения тока DC: в 10А 0.1uA Диапазон измерения сопротивления: 0.1 до 60 М Диапазон измерения соотношения ширины: 1% до 99%

Технические характеристики: Частота: 5/ 50/ 500/ 5k / 50k / 500k/5м/10м (+ 0.1 + 3) Емкость: 10nF (+ 5.0 + 20), 100nF/1uF/10uF/100uF (+ 2.0% + 5), 1000uF/10000uF (+ 5.0% + 5) () Напряжение тока DC: 600 мВ (+ 1.0% + 10), 6V/60V/600V/1000В (+ 0.5% + 3) Напряжения переменного тока: 600 мВ (+ 3.0% + 3), 6V/60V/600V/750V (+ 1.0% + 3) ТОКА : 60 мА/600mA (+ 1.5% + 3), 10A (+ 1.5% + 3) Переменного тока :60 мА/600mA (+ 1.5% + 3), 10A (+ 1.5% + 3) Сопротивление: 600 (+ 0.5% + 3), 6K / 60K / 600K / 6M (+ 0.5% + 2), 50. (+ 1.5% + 3) Thermomcouple диапазон: Макс 400 градусов  Методы измерения: Двухместный неотъемлемой A/D конвертер Соотношение доли: 1% до 99% (+ 1%) Ультра диапазона отображения: OL Рабочая среда: 0 ~ 40 C, относительная влажность < 80% Напряжение питания: 3V (ААА x2 шт 1.5V не включены) Размер продукта: 130 x 65 x 30 мм/5. 12 x 2.56 x 1.18" Вес: 190г включены: 1 x мультиметр 1 x сумка 1 x провод 1 x Руководство пользователя

Тип товара: Мультиметры

RICHMETERS RM101 True RMS Многофункциональный ЖК-цифровой мультиметр

Он может использоваться для измерения напряжения AC/DC, AC/DC ток, сопротивление, емкость, диод, непрерывности тестирования, частота и т.д. Этот продукт батарейках использует двойной интеграл стиль A/D преобразование в качестве своей основной и характеризуется стабильной функции и высокую надежность. С особенностями перегрузки защиты и подсветка освещение ЖК-дисплей для четкое чтение, этот продукт является идеальным инструментом для лаборатории, фабрика, радиолюбители и семейного использования.

особенности:
LCD дисплей с подсветкой.
Макс. дисплей: 6000 счетчиков.
идентификация автоматическая полярности. режим измерения
: двойной единый стиль преобразования A/D.
измерения напряжения AC/DC, AC/DC ток, сопротивление, емкость, диод, непрерывности, тестирование, частоты, и т. д.
, RM102, специально разработанные с функцией измерения температуры.
над ассортимент указание: OL.
Индикация низкого напряжения.
автоматическое отключение питания.
дискретизации: 3 раза в секунду.

технические характеристики:
модель: RM101, RM102 (опционально)
максимальный дисплей: 6000
рабочей среды: 0-40℃
Относительная влажность: < 80%
питания: 3V (1.5V батареи * 2) (не включено)
DC напряжения: 600 мВ/6V/60V/600V/1000В
DC напряжения резолюции: 0.1mV/1mV/10mV/100mV/1V
переменного напряжения: 6V/60V/600V/700V
переменного напряжения резолюции: 1 МВ/10mV/100 МВ/1В
DC ток : W.t.c 600μA/6000μA/60 мА/600mA/10А DC текущее разрешение: 0.1μA/1μA/10μA/100μA/10mA
переменного тока:
600μA/6000μA/60 мА/600mA/10А переменного тока текущее разрешение: 0.1μA/1μA/10μA/100μA/10mA
сопротивление: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ
сопротивления резолюции: 0.1Ω/1Ω/10Ω/100Ω/1kΩ/10kΩ
емкости: 10nF/100nF/1μF/10μF/100μF/1000μF/10000μF
резолюции емкость: 10pF/100pF/1nF/10nF/100nF/1μF/10μF
температуры : -20 ~ 1000 ° C / -4 ~ 1832 ° F (только для RM102)
разрешение температуры: 1 ° C/1 ° F
размер элемента: приблизительно 13 * 6,5 * 3,2 см / 5. 1 * 2.56 * 1.26 в
пункт вес: 113 g/3,98 унции
размер пакета: 14 * 7 * 5 см / 5,5 * 2,75 * 1.97 в
вес упаковки: 182 г/6.42 oz (RM101), 202 g/7.13 oz (RM102)

списка пакетов: 1 * мультиметр
1 * пара теста приводит
1 * Английский пользователя ручной

Примечание : , когда перешли на mV, это нормально, если есть небольшое значение изменения даже без операции, и результат тестирования не влияет на всех.



Цифровой мультиметр Richmeters 101 мультиметр 6000 отсчетов Подсветка AC/DC амперметр вольтметр Ом измеритель частоты

Введение в продукт
Это авто-- цифровой мультиметр с помощью двойных - модель A/D преобразования в качестве ядра,
Может быть использован для меры напряжение переменного или постоянного тока,AC/DC ток,сопротивление,емкостное сопротивление, диод и отсутствие обрывов в цепи испытаний,частоты и Etc.
Продукция с питанием от батареи.Они характеризуются стабильной и высокой надежностью, с функциями защиты от перегрузки и ЖК-экран для чтения,идеально подходят для lav,заводе,радио вентиляторы и семьи.

Общая характеристика

Жк-дисплей
Макс дисплей:6000 единиц
Определения полярности
Режим измерения:дважды - модель A/D преобразования
 Частота дискретизации: 3 раз в секунду
На протяжении целого ряда:индикация OL
Индикация низкого напряжения
Рабочая среда:0-40 градусов,относительная влажность воздуха <80%
Размер:65x130x32 мм
Автоматический диапазон
Измерение истинных среднеквадратичных значений
Сопротивление емкостного сопротивления частоты файл высокого напряжения 550В ЗАЩИТУ
Большой экран дисплея не более 6000 слов
Частота дискретизации: примерно 3 раза в секунду
Яркость подсветки дисплея
Хранение данных
Автоматическое распознавание полярности
Низкое напряжение на дисплее
10большой ток измерения ма уровне малых текущего измерения
Функция автоматического выключения
Основные измерения: AC/DC напряжения сети переменного тока / постоянного тока, сопротивление, емкость,
Диод / off, измерение частоты и обязанность соотношение измерения.
* Частотный диапазон измерения: 10МГЦ 1 Гц
* Емкость диапазон измерения: 6000оф 10pF
* Измерение напряжения переменного тока диапазон: до 750 V 0.1mV
* Диапазон измерения напряжения постоянного тока: 1000V 0.1mV
* Переменного тока диапазон измерения: 10А 0.1uA
* Постоянного тока диапазон измерения: 10А 0.1uA
* Диапазон измерения сопротивления: 0,1 60M для
* Ширине диапазон измерений: 1 % до 99%
Параметр спецификации:

(1): C.5/50/500/5k/50K/500K/5M/10М (+ 0.1+3)
(2) емкость: 10 nF (+ 5.0+20), 100nF/1uF/10uF/100uF (+ 2,0%5), 1000uF/10000uF (+ 5,0%+5) ()
(3) Напряжение постоянного тока: 600 Мв (+ 1,0%+10), 6V/60V/600V/1000V (+ 0,5%+3)
(4) напряжение переменного тока: 600 Мв (+ 3,0%+3), 6V/60V/600V/750V (+ 1,0%+3)
(5) постоянный ток 600 МКА/6000uA (+ 1,5%+3), 60Ма/600 Ма (+ 1,5%+3), 10A (+ 1,5%+3)
(6) переменного тока 600 МКА/6000uA (+ 1,5%+3), 60Ма/600 Ма (+ 1,5%+3), 10A (+ 1,5%+3)
(7) сопротивление: 600 (+ 0,5%+3), 6K/60K/600K/6M (+ 0,5%+2), 60м (+ 1,5%+3)
(8) методы измерения: двойной составной АЦП
(9) доля соотношение: 1% до 99% (+ 1%)
(10) ultra range дисплей: OL
(11) Рабочая среда: 0~40 C и относительной влажности воздуха < 80%
(12) напряжение питания: 3V (AAA x2 ПК 1,5 В)
(13) Размер: 130*65*30мм
(14) вес: 190g

Упаковка

Устройство x 1
Руководство по эксплуатации x1,
Электронный датчик x 1 пара
Блок X 1

Мультиметры RICHMETERS RM102 (RM109) - увеличиваем контрастность экрана

Описание проблемы

Являясь счастливым обладателем мультиметра Richmeters RM102 с функцией True RMS, заметил одну особенность – при взгляде на экран (даже под небольшим углом к нормали) слабая контрастность экрана. При включении подсветки, эффект слабой контрастности под углом к нормали усиливается. По началу даже грешил на батарейки, но при питании от лабораторного блока питания (напряжение 3В) картина осталась той же. Поискав в интернете нашел информацию, что это проблема наблюдается на всей линейке мультиметров Richmeter RM и им подобным, выпускаемых под другими брендами, например, ANENG, BSIDE, HoldPeak. Там же (в интернете, на сайте kazus.ru) выяснил, что возможно повысить напряжение на LCD, и таким образом повысить контрастность. Это возможно сделать, прописав в соответствующие ячейки памяти прибора определенную информацию. Вот фрагмент, переведенного с восточного языка даташита, где дано описание некоторых ячеек памяти:

Address

Default setting

Comment

F9H

Bit7: 1

Reserved



Bit6: 1

Reserved



Bit54: 00

VDDA voltage 00 = 3. 6V, 01 = 3.2V, 10 = 2.8V, 11 = 2.4V



Bit32: 01

VLCD voltage 00 = 3.3V, 01 = 3.0V, 10 = 2.8V, 11 = 2.5V



Bit1: 1

Power PT1.2 state setting: = 1 PT1.2 = 1; = 0 PT1.2 = 0 (Note: PT1.2 open NCV feature to synchronize changes can only be set to 1).



Bit0: 1

= 1 NCV function PT1.2 can synchronize changes with the sound of the buzzer 1, does not ring 0; = 0 no





Очевидно, что нас интересует ячейка EEPROM адресом F9H. Информация в ячейке разбита на группы битов, за величину напряжения на LCD отвечает 3 и 2 бит. Для максимального напряжения - 3,3В необходимо установить эти биты в «00».

Подготовка к работе

Разобрав мультиметр, находим микросхему памяти и выпаиваем ее.

Мультиметр RM102 со снятой задней крышкой



Микросхема памяти, которая была запаяна в приборе имеет маркировку «P24C02A».

Мультиметр RM102 с выпаянной микросхемой памяти



Для работы с микросхемой я буду использовать распространенный программатор на микросхеме «Ch441A»:

Программатор Ch441А



Микросхему подключу при помощи платы-переходника с самодельной клипсой.

Программатор с подключенной микросхемой памяти



Теперь считаем содержимое микросхемы памяти:

Cодержимое микросхемы памяти



По интересующему нас адресу находится значение «С7», его нам и надо изменить. Перед всеми манипуляциями сохраняю «родную» прошивку.

Сохраняем оригинальную прошивку



Теперь можно переходить к редактированию. Представим значение «С7» в двоичной системе исчисления. Для этого воспользуемся калькулятором Windows, выбрав в меню “Вид” → “Программист”. Введем значение «С7»:

Калькулятор: преобразование величин



Теперь переключим в двоичную систему исчисления:

Калькулятор: двоичная система



Интересующие нас биты имеют значение «01», изменим их на «00».

Калькулятор: двоичная система, измененные биты



И снова перейдем в шестнадцатеричную систему исчисления.

Калькулятор: новое значение



Изменим в окне программы, управляющей программатором, «С7» на «С3»:

Измененное значение



Записываем измененную прошивку в микросхему, не забыв ее перед этим стереть. После записи, запаиваем микросхему на место.

Сравнение контрастности экрана после коррекции

Теперь сравним два мультиметра, которые подключены к одному и тому же лабораторному источнику питания с напряжением 3В. Слева мультиметр с стандартной контрастностью, а справа с повышенной:

Richmeters RM102 контрастность дисплея: слева до прошивки, справка – после прошивки



Richmeters RM102 контрастность дисплея с подсветкой: слева до прошивки, справка – после прошивки



Разница, на мой взгляд, очевидна.

Оригинальные дампы прошивок Richmeters RM102, Richmeters RM109

Если вы, в результате экспериментов “убили” прошивку тестера, то можете скачать оригинальные (заводские) прошивки для мультиметров Richmeters RM102, Richmeters RM109.

Оригинальные дампы прошивок для исследования и восстановления, в случае неудачных экспериментов.

Дамп оригинальной прошивки мультиметра Richmeters RM102

Дамп оригинальной прошивки мультиметра Richmeters RM109

Мультиметр RICHMETERS RM101 - отзывы, характеристики, фото

Особенности RICHMETERS RM101

Richmeters RM101 - удобный цифровой мультиметр с автоматическим изменением диапазонов измерения. Hазрядность АЦП Richmeter 101 составляет 6000 отсчетов.

Данный мультиметр позволяет измерять все основные электрические параметры, такие как: напряжение переменного и постоянного тока, сопротивление, емкость конденсаторов, частоту, коэффициент заполнения, тестирование диодов, прозвонка электрической цепи.

Мультиметр Richmeters101 ЖК-дисплей с подсветкой, имеет функцию УДЕРЖАТЬ, останавливает отображение сдвига. Есть режим измерения TrueRMS.

Купить

Технические характеристики RICHMETERS RM101

  • Автоматическое изменение диапазонов измерения
  • Большой ЖК-дисплей с подсветкой
  • Измерение эффективного значения (TrueRMS).
  • Автоматическое отключение питания
  • Индикация полярности (+/-)
  • Выборка: 3 раза в секунду
  • Индикация превышения диапазона: OL
  • Режим HOLD
  • Индикатор разряженной батареи
  • Тестер акустической целостности цепи
  • Диапазон измерения частоты: до 10 МГц / 1 Гц
  • Диапазон измерения емкости: до 6000 мкФ / 10пф
  • Диапазон измерения напряжения: до 750 В / 0,1 мВ
  • Диапазон измерения постоянного напряжения: до 1000 В / 0,1 мВ
  • Диапазон измерения переменного тока: до 10А / 0,1мА
  • Диапазон измерения постоянного тока: до 10А / 0,1мА
  • Диапазон измерения сопротивления: до 60МОм
  • Коэффициент заполнения сигнала: от 1% до 99%
  • Размеры: 65x130x32 мм
  • Источник питания: 2 х 1,5 В (батарейки ААА)

Комплектация RICHMETERS RM101

  • мультиметр RICHMETERS RM101
  • измерительные щупы: 1 пара
  • инструкция на английском языке.

Отзывы на мультиметр RICHMETERS RM101

У *** у

ОТЛИЧНЫЙ ПРИБОР !!!! показания точные, рекамендую.


П *** в

Мультиметр огонь! Заказал на смену 102 модели. рекомендую!


А *** В

Цешка классная.


S *** к

Отличный приборчик! Немножко долговато думает при измерении, о это ни чего страшного! За то замеры качественные!


Еще отзывы...

Тестер ZT101 (RM101, AN8001). Маленькая прелесть.

Как только я увидел этот тестер - я прямо загорелся. Так он меня «очаровал», чисто с точки зрения дизайна. А с учетом применения в нем популярного чипа dtm0660, и соответствующих возможностей по допилу - раздумья были недолгими. под катом - чуть-чуть доработок и чуть-чуть метрологии.

сразу оговорюсь, что данного продавца я не буду рекомендовать. ибо во-первых тестер был заказан еще перед 11.11, а приехал только сейчас, во второй - тестеров было заказано два (второй уехал к товарищу), и это чудо написало на конверте 25 баксов - ну и я лихо встрял на растаможку. и хотя сама растаможка получилась смехотворной, но за работу почты и таможенника - пришлось заплатить по полной. в итоге тестер подорожал в полтора раза.

ну да и черт с ним, главное же - тестер наконец-то у меня в руках. внешний вид порадовал, хотя и хотелось бы «обрезиненного» корпуса. но и так сойдёт. тестер красив, компактен, и не производит впечатление дешевки.компектация: простая белая коробочка, мешочек (понравился), щупы, инструкция на английском, ну и сам тестер. щупы со съемными наконечниками.



размеры тестера - примерно 13х6.5х2.7см. вот в сравнении с классикой:

как видим - герой обзора чуть меньше, заметно элегантнее, при этом бóльший экран.

экран. смотреть только снизу. Даже под углом к ​​экрану - уже начинает теряться контрастность. при взгляде сверху, да еще и с включенной подсветкой - без шансов.изображения просто не видно. несколько лечится правкой епрома, о чем будет ниже, но не на 100%. взгляд сверху всё равно невозможен. несколько раздражает закругленное стекло. ловит, зараза, блики. ну и плёнку от мобилы особо не наклеишь - закругленное стекло-то. плохо будет держаться.

щупы. на двух последовательно подключенных щупах при токе 2А падает 0,166В. соответственно на одном будет 0.083, что дает нам 0,083 / 2 = 0,0415 Ом на каждый щуп. не знаю много это или мало - сами себе решайте.

далее. есть подставочка - довольно хлипкая на вид, но есть. защелкивается в корпус, и скорее всего защелки эти быстро сотрутся.

питание прибора - две батарейки ААА. крышка батарейного отсека заодно держит и эту подставку. для батарей соответственно замены не нужно разбирать корпус (а для замены предохранителей нужно). крышка крепится виндом м2.5 (корпус на саморезах), под который была задумана резьбовая вставка желтого металла. но что-то пошло не так, и вставка эта провалилась так, что винт до нее не достает.это досадно, но скорее всего особенность экземпляра, максимум - партии.


есть подсветка. время включения секунд 30 (не проверял. при необходимости время включения меняется в епромке). подсветка - один белый диод справа от экрана. ярко, хорошо видно.

кишочки. сердце внутри прибора - капля, но - обычный 0660. рядом епромка 24с02 со стертым названием. нафига было затирать микросхему, когда на плате написано что там стоит - неясно.

«узким местом» мне видится тот, что переключатель разведен с дорожками на пути подвижных контактов.с другой стороны - такая же лажа присутствует например у браймена. не знаю, может всё на так плохо? Смазана была только центральная ось смазка переключателя, плата я мазал уже сам.

как видим, диск переключателя несколько больше чем необходимо, что дает нам теоретическую возможность link еще пару-тройку кнопок между штатными. например, перенести «на морду» кнопку ручного выбора диапазона. или min / max, или rel… хотя, почему «или» ?! 😉

кстати, переключатель щелкает довольно приятно.

защиты входов, конечно, никакие. но не хуже чем в 830 тестере. при этом предохранители стоят длиной 10мм. я таких не видел за всю сознательную жизнь. где они их выкопали, зачем, и что помешало поставить нормальные - я хез. как сгорит - нужно будет перепаивать держатели для стандартных размеров.

теперь переходим к метрологии. во-втором - стандартный чип, стандартная обвязка… разве что откровенный брак попадется.

напряжение

думаю, очевидно, что я измерял





сопротивление

в режиме прозвонки на концах 1В, в режиме диодов - 3.2В, полное напряжение батареи - белые диоды зажигает.

ну что ж, сам прибор рассмотрели, переходим к его доработкам. первое что приходит в голову - это добавление измерения температуры.это можно сделать аж двумя способами. во-первых - перепаиванием резисторов, то есть переделка в 102 модель «по заводу»:

R47 запаян на 101 модель. для переделки в на 102 модель его нужно выпаять и запаять R45 и R46. но мне больше понравился другой метод - модификацией епромки.

по сути работы я писал в обзоре клещей - они на том же чипе, и общие принципы сохраняются.

для данного тестера я бы порекомендовал следующие доработки:

во-первых нужно добавить измерение температуры.оно будет происходить в положение mV и выбираться кнопкой select - DC, AC, цельсии, фаренгейты. для этого в AFh прописать 13ч, можно в BFh прописать 15ч - для фаренгейтов.

Можно 8Eh, 9Eh изменить с 03, 04 на 05, 06 - с 600 миливольтами.

далее - контрастность дисплея. помогает не сильно, но эффект есть. по адресу F9H записать С3 вместо С7.

можно изменить длительность включения подсветки - адрес FCh.

в итоге:

показывает точно то же самое что и настольный тестер с тем же термодатчиком.

вот, кажется, и всё.
полезные ссылки: обзор клещей на том же чипе, обзор 102 тестера, ссылка на казус с описанием подключения дополнительных кнопок. в той же теме на казусе полно и другой информации по мультиметрам на этом чипе.

выводы. выводы странные и иррациональные. так вот смотришь - тестер вроде как всем плох. и никак не защиты, и предохранители какие-то уродские, и дисплей не очень контрастный, и переключатель этот по-дурацки разведён. да даже винт батарейного отсека - и тот через задницу.не говоря о доставке 2.5 месяца и влёте на растаможку из-за доброго продавца. и тем не менее тестер чертовски нравится. он достаточно точный, почти всё может - включая true-rms, компактный, не на кроне, подсветка. настраивается под свои нужды. да, это не будет моим основным тестером, но до чего же он приятен, черт его дери!

одним словом - я не жалею что его купил, даже с учетом переплаты. сейчас аналоги, чуть крупнее, чуть дороже, но на том же чипе, где сразу уже реализован весь его функционал.но у меня большие тестеры есть;) а этот - шикарная альтернатива 830 антиквариату. и если вы задумались о дешевом тестере, и смотрите на 830 - этот лучше. и по функционалу и чисто огранолептически. в целом - рекомендую к покупке. но в другом месте.

RICHMETERS RM101 мультиметр DMM подсветка вольтметр переменного / постоянного тока Амперметр

Описание: RICHMETERS RM101 мультиметр DMM 6000 рассчитывает подсветку в переменном / постоянном токе Амперметр Описания: 1.Это авто начиная с цифрового мультиметра, с использованием двойного интеграла стиль A / D преобразования как ядро, 2. Может быть для мер напряжения AC / DC, AC / DC текущие, сопротивление, емкость, диод и преемственность, тестирование, температура, частота и т.д .. 3. Продукты представляют собой батарейки. Они обеспечивают стабильные функции защиты от перегрузки и ЖК-дисплей для четкого чтения, являются идеальными инструментами для ЛБМ, фабрики, радиолюбители и семейного использования.

Особенности: ЖК-дисплей Макс отображения 6000 счетчиков Определения полярности Режим измерения: Преобразование A / D двойной интеграл стиль Частота дискретизации: 3 раза в секунду Над ассортимент указание: OL Индикация низкого напряжения Рабочая среда: 0-40 градусов, влажность <80% Автоматический диапазон Значение True RMS измерения Сопротивление частоты защиты файлов высокого напряжения 550V Большой экран, максимум 6000 слов Частота дискретизации: примерно 3 раза в секунду Дисплей с подсветкой Сохранение данных Автоматическое распознавание полярности Дисплей Низкого напряжения 10А большое измерение тока, МА текущего измерения уровня Автоматическое выключение Основные измерения: AC / DC напряжения, AC / DC тока, сопротивления, емкости, Диод / выкл измерения, частоты и соотношение долга.Диапазон измерения частоты: до 10 МГц 1 Гц Диапазон измерения емкости: для 6000 мкФ 10пФ Диапазон измерения напряжения тока: для 750V 0,1 МВ Диапазон измерения напряжения постоянного тока: до 1000В 0,1 МВ Текущий диапазон измерения переменного тока: в 10А 0. 1uA Диапазон измерения тока постоянного тока: в 10А 0,1 мкА Диапазон измерения сопротивления: 0,1 до 60 М Диапазон измерения соотношения ширины: 1% до 99%

Технические характеристики: Частота: 5/50/500 / 5к / 50к / 500к / 5м / 10м (+ 0,1 + 3) Емкость: 10нФ (+ 5.0 + 20), 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ (+ 2,0% + 5), 1000 мкФ / 10000 мкФ (+ 5,0% + 5) () Напряжение тока DC: 600 мВ (+ 1.0% + 10), 6В / 60В / 600В / 1000В (+ 0.5% + 3) Напряжения переменного тока: 600 мВ (+ 3,0% + 3), 6В / 60В / 600В / 750В (+ 1,0% + 3) ТОКА: 60 мА / 600 мА (+ 1.5% + 3), 10 А (+ 1.5% + 3) Переменного тока: 60 ​​мА / 600 мА (+ 1,5% + 3), 10 А (+ 1,5% + 3) Сопротивление: 600 (+ 0.5% + 3), 6K / 60K / 600K / 6M (+ 0.5% + 2), 50. (+ 1.5% + 3) Диапазон термопары: Макс 400 градусов Методы измерения: Двойной неотъемлемой A / D конвертер Соотношение доли: от 1% до 99% (+ 1%) Ультра диапазона отображения: OL Рабочая среда: 0 ~ 40 C, относительная влажность <80% Напряжение питания: 3V (ААА x2 шт 1.5В не включено) Размер товара: 130 x 65 x 30 мм / 5,12 x 2,56 x 1,18 дюйма Вес: 190г включено: 1 x мультиметр 1 х сумка 1 х провод 1 x Руководство пользователя

Тип товара: Мультиметры

RICHMETERS RM101 True RMS Многофункциональный ЖК-цифровой мультиметр

Он может установить напряжение переменного / постоянного тока, переменного / постоянного тока ток, сопротивление, емкость, диод, непрерывности, частота и т. д. Этот продуктках использует двойной интеграл стиль A / D преобразование в качестве основной и стабильной функции и высокой надежности.Особенностями являются перегрузки защиты и подсветка освещения ЖК-дисплей для четкое чтение, этот продукт является идеальным инструментом для лаборатории, фабрика, радиолюбители и семейного использования.

особенности:
ЖК-дисплей с подсветкой.
Макс. дисплей: 6000 счетчиков.
идентификация автоматическая полярности. режим измерения
: двойной единый стиль преобразования A / D.
измерения напряжения AC / DC, AC / DC ток, сопротивление, емкость, диод, непрерывности, тестирование, частоты, и т.д.
, RM102, специально разработанные с функцией измерения температуры.
над ассортимент указание: OL.
Индикация низкого напряжения.
автоматическое отключение питания.
дискретизации: 3 раза в секунду.

Технические характеристики:
модель: RM101, RM102 (опционально)
максимальный дисплей: 6000
рабочей среды: 0-40 ℃
Относительная влажность: <80%
питания: 3V (1. 5V батареи * 2) (не включено )
постоянного напряжения: 600 мВ / 6В / 60В / 600В / 1000В
постоянного напряжения резолюции: 0.1мВ / 1мВ / 10мВ / 100мВ / 1В
переменного напряжения: 6В / 60В / 600В / 700В
переменного напряжения: 1 МВ / 10мВ / 100 МВ / 1В
DC ток: Wtc 600μA / 6000μA / 60 мА / 600mA / 10А DC без разрешения: 0,1 мкА / 1 мкА / 10 мкА / 100 мкА / 10 мА
номинальный ток:
600 мкА / 6000 мкА / 60 мА / 600 мА / 10А текущее разрешение: 0,1 мкА / 1 мкА / 10 мкА / 100 мкА / 10 мА Сопротивление
: 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм / 60 МОм
сопротивления резолюции: 0,1 Ом / 10 Ом / 100 Ом / 1 кОм / 10 кОм
емкости: 10 нФ / 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ / 1000 мкФ / 10000 мкФ
емкость: 10 пФ / 100 пФ / 1 нФ / 10 нФ / 100 нФ / 1 мкФ / 10 мкФ
температура: -20 ~ 1000 ° C / -4 ~ 1832 ° F (только для RM102)
разрешение температуры: 1 ° C / 1 ° F
размер элемента: приблизительно 13 * 6,5 * 3 , 2 см / 5.1 * 2,56 * 1,26 в
пункт вес: 113 г / 3,98 унции
размер пакета: 14 * 7 * 5 см / 5,5 * 2,75 * 1,97 в
вес упаковки: 182 г / 6,42 унции (RM101) , 202 г / 7,13 унции (RM102)

списка пакетов: 1 * мультиметр
1 * пара теста приводит
1 * Английский пользователь

Примечание: , когда перешли на мВ, это нормально, если есть небольшое значение изменения даже без операции, и результат тестирования не влияет на всех.

бюджетный и компактный вариант на 9999 отсчетов

На данный момент довольно интересными являются весьма недорогие, но функциональные мультиметры - это клоны Zotek ZT101, Richmeters RM101 и Aneng AN8001.Не так давно (примерно год назад) появились "разогнанные" версии: Zotek ZT109, Richmeters RM109, Aneng AN8008. Они дороже, но вместо 6000 отсчетов у них 9999, что меня весьма заинтересовало.

И вот недавно за весьма небольшие $ 17.60 (скидка!) Я все же обзавелся с названием Richmeters RM109

Комплектация неплохая. Даже коробочка красивая. Сам мультиметр, щупы, инструкция и очень-очень вонючий чехол-мешок для хранения и ношения.

Щупы, конечно, дешево.Тонкие и немного короче обычной длины. Но думал, что будет хуже.

Самое важное, что мультиметр внешне весьма неплох (в стиле Fluke) и размерами невелик. Он реально крохотный. В сравнении с Minipa ET-997 и не особо крупным Greenlee DM-210A (без "бампера"):

Более того, он уже почти как карманные варианты в духе старого XB-866:

, у XB -866 и его братьев щупы хранятся внутри, у RM109 щупы внешние, да и сам RM109 потолще. Но в работе он намного приятнее и удобнее.

Внешний вид мне нравится. Материалы, конечно, несколько дешевые, но не раздражают. Корпус довольно сбитый, не скрипит. Красная часть - это не резина, а пластмасса, она является частью корпуса.

Есть откидной упор:

Питание не от "Кроны", а от AAA. Еще одно преимущество мультиметра. В комплекте батарейки не было, сразу поставил аккумуляторы:

Есть подсветка, но слабая. Днем практически не видно. Но в темноте помогает:

Подсветка автоотключается, но время работы 2 минуты.Это удобно.

У самого мультметра тоже есть автоотключение через 15 минут. С предупреждающим пиканием. Автоотключение можно запретить.

Естественно, как и у младших моделей здесь работает автовыбор диапазона. Появилась возможность ручного переключения диапазона синяя кнопка, на младших моделях она работает как здесь перенесен на желтую кнопку).

При выборе измерения напряжения первым включается замер для постоянного тока (на переменный нужно переключаться желтой кнопкой). Мне так удобно.

Есть генератор меандра (50-5000Гц, амплитуда 3В), это отличает модель 109 от младших 101/102. А вот термометра нет (в отличие от 102).

Еще изменен диапазон замера небольших токов. Появились микроамперы, но диапазон миллиамперов стал грубее.

Но самое главное - это 9999 отсчетов измерений. Например, 7В показываются с тремя цифрами после запятой:

Тогда как более массовые мультиметры с 6000/4000/2000 отсчетами показывают только две цифры после запятой (у XB-866 совсем скромные 2000 отсчетов).

9999 отсчетов вполне реальности. Если аккуратно подходить снизу к 10В, то три цифры после запятой сохраняются:

При переходе 10В, конечно, остаются только две цифры. Естественно, при замерах автомобильного напряжения около 12В тоже наблюдаются только две цифры:

В этом плане отличий от моделей с 2000 отсчетами нет. Если хочется измерить 12В с тремя цифрами после запятой, но нужно еще больше отсчетов. Например, 22000 у UT61E.

Говорят, что у 109-ой модели лучше стабильность показаний, но пока не проверял.На первый взгляд показания напряжения адекватны.

Мультиметр работает довольно шустро. Автодиапазоны напряжения переключаются быстро, обновляются часто (по ощущениям около 3 раз в секунду). Прозвонка тоже хорошая, но есть небольшое послезвучание (звук идет после разрыва), но некоторые это премуществом. А вот замер сопротивления не особо шустрый - видно, как мультиметр перебирает диапазоны. Но зато для сопротивлений кнопки умеет показывать до 0.01Ом, но вызывают сомнения адекватность замеров сотен и десятков миллиом при таких щупах (и отсутствие Rel).

В целом мультиметр мне понравился. На фоне XB-866 (который я и хотел заменить) выглядит симпатично, он явно удобнее в использовании и быстрее. Приятная штука. Все это семейство явно может быть рекомендовано как современный бюджетный народный вариант.

Еще по этой теме:
Изображения из альбомов:

Мультиметр Richmeters ZT101 (RM101) с True RMS

Представление продукта:

Это цифровой мультиметр с автоматическим переключением диапазона, использующий в качестве основы аналого-цифровое преобразование с двойным интегралом,
Может использоваться для измерения переменного / постоянного напряжения, переменного / постоянного тока, сопротивления, емкости, проверки диодов и целостности цепи, температуры, частоты и т. Д.
Продукты питаются от батарей. Они характеризуются стабильной работой и высокой надежностью, с функциями защиты от перегрузки и ЖК-дисплеем для четкого считывания, являются идеальными инструментами для ламината, фабрики, радиолюбителей и семейного использования.


Общие характеристики:

ЖК-дисплей
Максимальный дисплей: 6000 отсчетов
Идентификация полярности
Режим измерения: аналого-цифровое преобразование с двойным интегралом
Частота дискретизации: 3 раза в секунду
Индикация превышения диапазона: OL
Индикация низкого напряжения
Рабочая среда: 0-40 градусов, относительная влажность <80%
Размер: 65x130x32 мм
Автоматический диапазон
Истинное среднеквадратичное значение
Защита от высокого напряжения 550 В файл частоты сопротивления емкости
Большой экран, максимум 6000 слов
Частота дискретизации: примерно 3 раза в секунду
Подсветка дисплея
Хранение данных
Автоматическое распознавание полярности
Дисплей низкого напряжения
10A измерение большого тока, измерение малого тока уровня мА
Автоматическое отключение
Основные измерения: переменное / постоянное напряжение, переменный / постоянный ток, сопротивление, емкость,
Измерение диода / выключения, измерение частоты и продолжительности включения.

* диапазон измерения частоты: до 10 МГц 1 Гц
* Диапазон измерения емкости: до 6000 мкФ 10 пФ
* Диапазон измерения переменного напряжения: до 750 В 0,1 мВ
* Диапазон измерения постоянного напряжения: до 1000 В 0,1 мВ
* Диапазон измерения переменного тока: до 10A 0,1uA
* Диапазон измерения постоянного тока: до 10 А 0,1 мкА
* Диапазон измерения сопротивления: от 0,1 60 м до
* диапазон измерения коэффициента ширины: от 1% до 99%

Параметры спецификации:

- частота: 5/50/500 / 5k / 50k / 500k / 5M / 10M (+ 0.1 + 3)
- емкость: 10 нФ (+ 5,0 + 20), 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ (+ 2,0% + 5), 1000 мкФ / 10000 мкФ (+ 5,0% + 5) ()
- Напряжение постоянного тока: 600 мВ (+ 1,0% + 10), 6 В / 60 В / 600 В / 1000 В (+ 0,5% + 3)
- Напряжение переменного тока: 600 мВ (+ 3,0% + 3), 6 В / 60 В / 600 В / 750 В (+ 1,0% + 3)
- Постоянный ток 600uA / 6000uA (+ 1.5% + 3), 60mA / 600mA (+ 1.5% + 3), 10A (+ 1. 5% + 3)
- Переменный ток 600 мкА / 6000 мкА (+ 1,5% + 3), 60 мА / 600 мА (+ 1,5% + 3), 10 А (+ 1,5% + 3)
- сопротивление: 600 (+ 0,5% + 3), 6К / 60К / 600К / 6М (+ 0.5% + 2), 60 млн (+ 1,5% + 3)
- методы измерения: двойной интегральный аналого-цифровой преобразователь
- доля долей: от 1% до 99% (+ 1%)
- дисплей сверхвысокого диапазона: OL
- рабочая среда: 0 ~ 40 C, относительная влажность <80%
- напряжение питания: 3 В (AAA x2 шт. 1,5 В)
- размер изделия: 130 * 65 * 30мм
- вес: 190 г

Упаковка:

Устройство x 1
руководство x1
Электронный зонд x 1 пара

Маленькая прелесть.Тестер ZT101 (RM101, AN8001). : uncle_sem - LiveJournal

Как только я увидел этот тестер - я прямо загорелся. Так он меня «очаровал», чисто с точки зрения дизайна. А с учетом применения в нем популярного чипа dtm0660, и соответствующих возможностей по допилу - раздумья были недолгими.


сразу оговорюсь, что данное продавца я не буду рекомендовать. потому что во-первых тестер был заказан еще перед 11.11, а приехал только сейчас, во-втором - тестеров было заказано два (второй уехал к товарищу), и это чудо написало на конверте 25 баксов - ну и я лихо встрял на растаможку.и хотя сама растаможка получилась смехотворной, но за работу почты и таможенника - пришлось заплатить по полной. в итоге тестер подорожал в полтора раза.

ну да и черт с ним, главное же - тестер наконец-то у меня в руках. внешний вид порадовал, хотя и хотелось бы «обрезиненного» корпуса. но и так сойдёт. тестер красив, компактен, и не производит впечатление дешевки. компектация: простая белая коробочка, мешочек (понравился), щупы, инструкция на английском, ну и сам тестер. щупы со съемными наконечниками.



размеры тестера - примерно 13х6.5х2.7см. вот в сравнении с классикой:

как видим - герой обзора чуть меньше, заметно элегантнее, при этом гораздо бóльший экран.

экран. смотреть только снизу. Даже под углом к ​​экрану - уже начинает теряться контрастность. при взгляде сверху, да еще и с включенной подсветкой - без шансов. изображения просто не видно. несколько лечится правкой епрома, о чем будет ниже, но не на 100%. взгляд сверху всё равно невозможен.несколько раздражает закругленное стекло. ловит, зараза, блики. ну и плёнку от мобилы особо не наклеишь - закругленное стекло-то. плохо будет держаться.

щупы. на двух последовательно подключенных щупах при токе 2А падает 0,166В. соответственно на одном будет 0.083, что дает нам 0,083 / 2 = 0,0415 Ом на каждый щуп. не знаю много это или мало - сами себе решайте.

далее. есть подставочка - довольно хлипкая на вид, но есть. защелкивается в корпус, и скорее всего защелки эти быстро сотрутся.

питание прибора - две батарейки ААА. крышка батарейного отсека заодно держит и эту подставку. для батарей соответственно замены не нужно разбирать корпус (а для замены предохранителей нужно). крышка крепится виндом м2.5 (корпус на саморезах), под который была задумана резьбовая вставка желтого металла. но что-то пошло не так, и вставка эта провалилась так, что винт до нее не достает. это досадно, но скорее всего особенность экземпляра, максимум - партии.


есть подсветка.время включения секунд 30 (не проверял. при необходимости время включения меняется в епромке). подсветка - один белый диод справа от экрана. ярко, хорошо видно.

кишочки. сердце внутри прибора - капля, но - обычный 0660. рядом епромка 24с02 со стертым названием. нафига было затирать микросхему, когда на плате написано что там стоит - неясно.




«узким местом» мне видится тот факт, что переключатель разведен с дорожками на пути подвижных контактов.с другой стороны - такая же лажа присутствует например у браймена. не знаю, может всё на так плохо? Смазана была только центральная ось смазка переключателя, плата я мазал уже сам.

как видим, диск переключателя несколько больше чем необходимо, что дает нам теоретическую возможность link еще пару-тройку кнопок между штатными. например, перенести «на морду» кнопку ручного выбора диапазона. или min / max, или rel… хотя, почему «или» ?! 😉

кстати, переключатель щелкает довольно приятно.

защиты входов, конечно, никакие. но не хуже чем в 830 тестере. при этом предохранители стоят длиной 10мм. я таких не видел за всю сознательную жизнь. где они их выкопали, зачем, и что помешало поставить нормальные - я хез. как сгорит - нужно будет перепаивать держатели для стандартных размеров.

теперь переходим к метрологии. во-втором - стандартный чип, стандартная обвязка… разве что откровенный брак попадется.

думаю, очевидно что я измерял

резисторы 1%, там где скажем 10к - это 10 * 1к

в режиме прозвонки на концах 1В, в режиме диодов - 3,2В, батареи полного напряжения - белые диоды зажигает.

ну что ж, сам прибор рассмотрели, переходим к его доработкам. первое что приходит в голову - это добавление измерения температуры. это можно сделать аж двумя способами. во-первых - перепаиванием резисторов, то есть переделка в 102 модель «по заводу»:

R47 запаян на 101 модель.для переделки в на 102 модель его нужно выпаять и запаять R45 и R46. но мне больше понравился другой метод - модификацией епромки.

по сути работы я писал в обзоре клещей - они на том же чипе, и общие принципы сохраняются.

для данного тестера я бы порекомендовал следующие доработки:

во-первых нужно добавить измерение температуры. оно будет происходить в положение mV и выбираться кнопкой select - DC, AC, цельсии, фаренгейты. для этого в AFh прописать 13ч, можно в BFh прописать 15ч - для фаренгейтов.

Можно 8Eh, 9Eh изменить с 03, 04 на 05, 06 - с 600 миливольтами.

далее - контрастность дисплея. помогает не сильно, но эффект есть. по адресу F9H записать С3 вместо С7.

можно изменить длительность включения подсветки - адрес FCh.

в итоге:

показывает точно то же самое что и настольный тестер с тем же термодатчиком.

вот, кажется, и всё.
полезные ссылки: обзор клещей на том же чипе, обзор 102 тестера, ссылка на казус с описанием подключения дополнительных кнопок.в той же теме на казусе полно и другой информации по мультиметрам на этом чипе.

выводы. выводы странные и иррациональные. так вот смотришь - тестер вроде как всем плох. и никак не защиты, и предохранители какие-то уродские, и дисплей не очень контрастный, и переключатель этот по-дурацки разведён. да даже винт батарейного отсека - и тот через задницу. не говоря о доставке 2.5 месяца и влёте на растаможку из-за доброго продавца. и тем не менее тестер чертовски нравится. он достаточно точный, почти всё может - включая true-rms, компактный, не на кроне, подсветка.настраивается под свои нужды. да, это не будет моим основным тестером, но до чего же он приятен, черт его дери!

одним словом - я не жалею что его купил, даже с учетом переплаты. сейчас аналоги, чуть крупнее, чуть дороже, но на том же чипе, где сразу уже реализован весь его функционал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
