Что такое RJ разъемы. Как отличить RJ9, RJ11, RJ12, RJ45 и RJ48. Какое количество контактов имеет каждый тип. Для чего используются разные RJ разъемы. Как правильно обжимать RJ кабели.

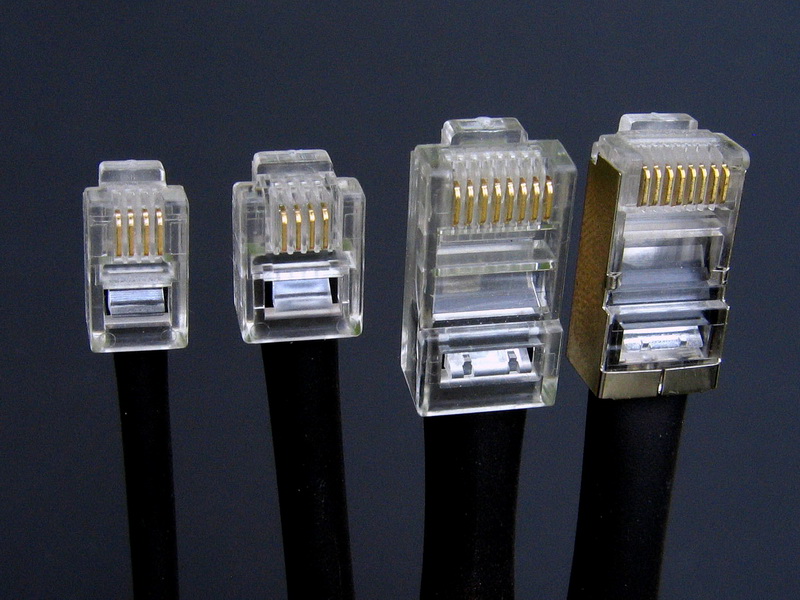

Основные типы RJ разъемов и их характеристики
RJ (Registered Jack) разъемы широко используются в телекоммуникациях и компьютерных сетях. Существует несколько основных типов RJ разъемов, которые отличаются количеством контактов и областью применения:
- RJ9/RJ10/RJ22 — 4 контакта, для подключения телефонных трубок
- RJ11 — 6 позиций, 4 контакта, для аналоговых телефонных линий
- RJ12 — 6 позиций, 6 контактов, для системных телефонов
- RJ45 — 8 позиций, 8 контактов, для компьютерных сетей Ethernet
- RJ48 — 8 позиций, 8 контактов, для цифровых линий T1/E1
Давайте подробнее рассмотрим особенности каждого типа разъема.

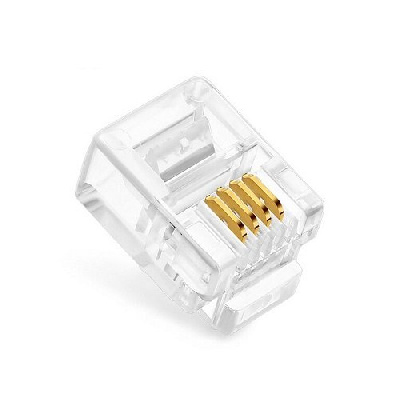

RJ9/RJ10/RJ22 — разъем для телефонных трубок
RJ9 (также известный как RJ10 или RJ22) — это самый маленький из RJ разъемов. Он имеет 4 позиции и 4 контакта (4P4C). Основное применение RJ9 — подключение телефонной трубки к базе аппарата.
Особенности RJ9:
- 4 контакта
- Используется только для подключения трубки, не взаимодействует с телефонной сетью
- Самый компактный из RJ разъемов
- Не является официально зарегистрированным разъемом
Распиновка RJ9:
- Черный — передача (T0+)
- Красный — прием (R0-)
- Зеленый — прием (R1+)
- Желтый — передача (T1-)

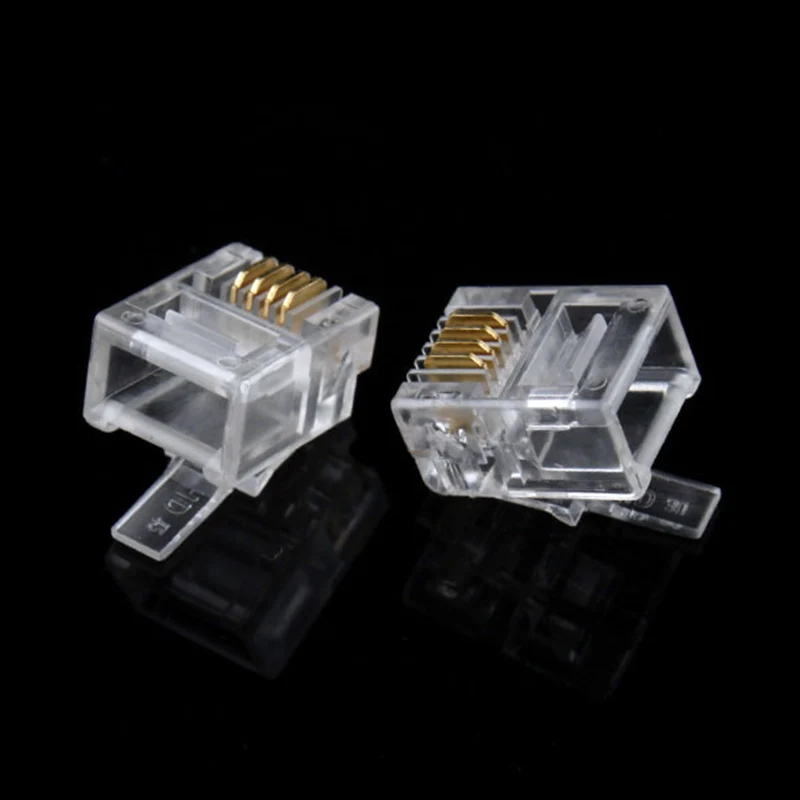

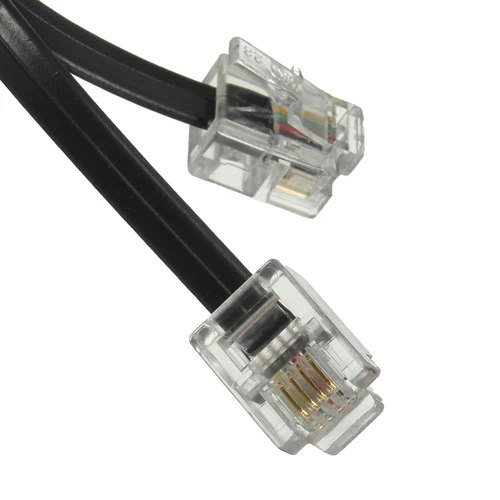

RJ11 — стандартный телефонный разъем
RJ11 — наиболее распространенный разъем для подключения аналоговых телефонов. Он относится к типу 6P4C — имеет 6 позиций, но использует только 4 центральных контакта.
Ключевые особенности RJ11:
- 6 позиций, 4 контакта (6P4C)
- Используется для подключения аналоговых телефонов к телефонной сети
- Поддерживает 2 телефонные линии
- Применяется в модемах и ADSL-подключениях
Как правило, в RJ11 задействована только одна пара проводов для одной телефонной линии, вторая пара остается в резерве. При необходимости можно использовать обе пары для подключения двух независимых телефонных линий.
RJ12 — разъем для системных телефонов

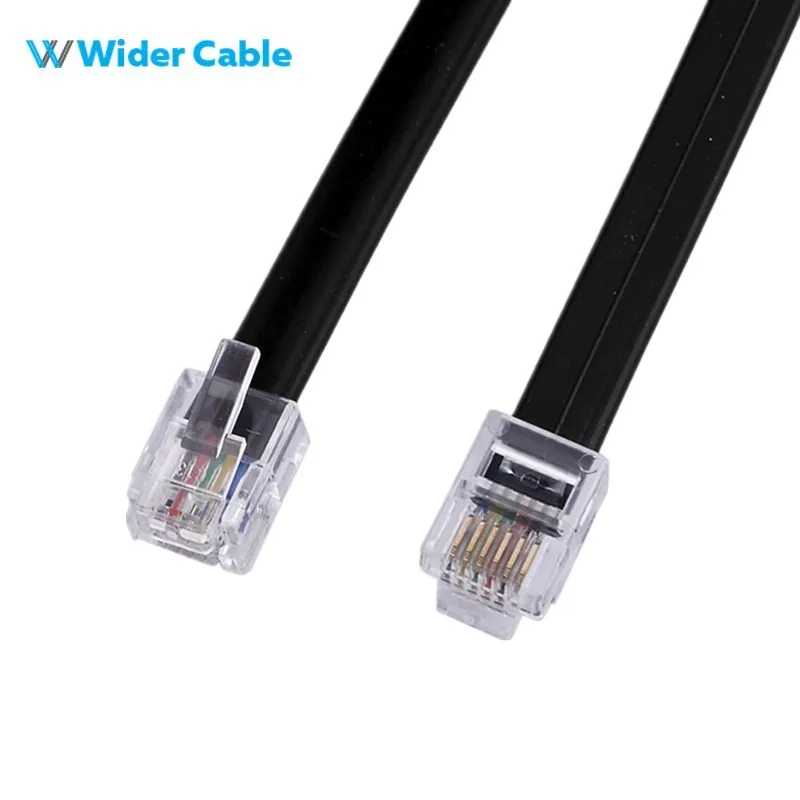

RJ12 внешне похож на RJ11, но имеет 6 позиций и 6 контактов (6P6C). Это позволяет передавать больше сигналов, что необходимо для работы системных телефонов.
Характеристики RJ12:
- 6 позиций, 6 контактов (6P6C)
- Используется преимущественно в системных телефонах
- Поддерживает до 3 телефонных линий
- Совместим с RJ11 (можно использовать вместо RJ11, но не наоборот)
Распиновка RJ12:
- Белый/Оранжевый — передача (T3)
- Черный — передача (T2)
- Красный — прием (R1)
- Зеленый — передача (T1)
- Синий/Коричневый — прием (R3)

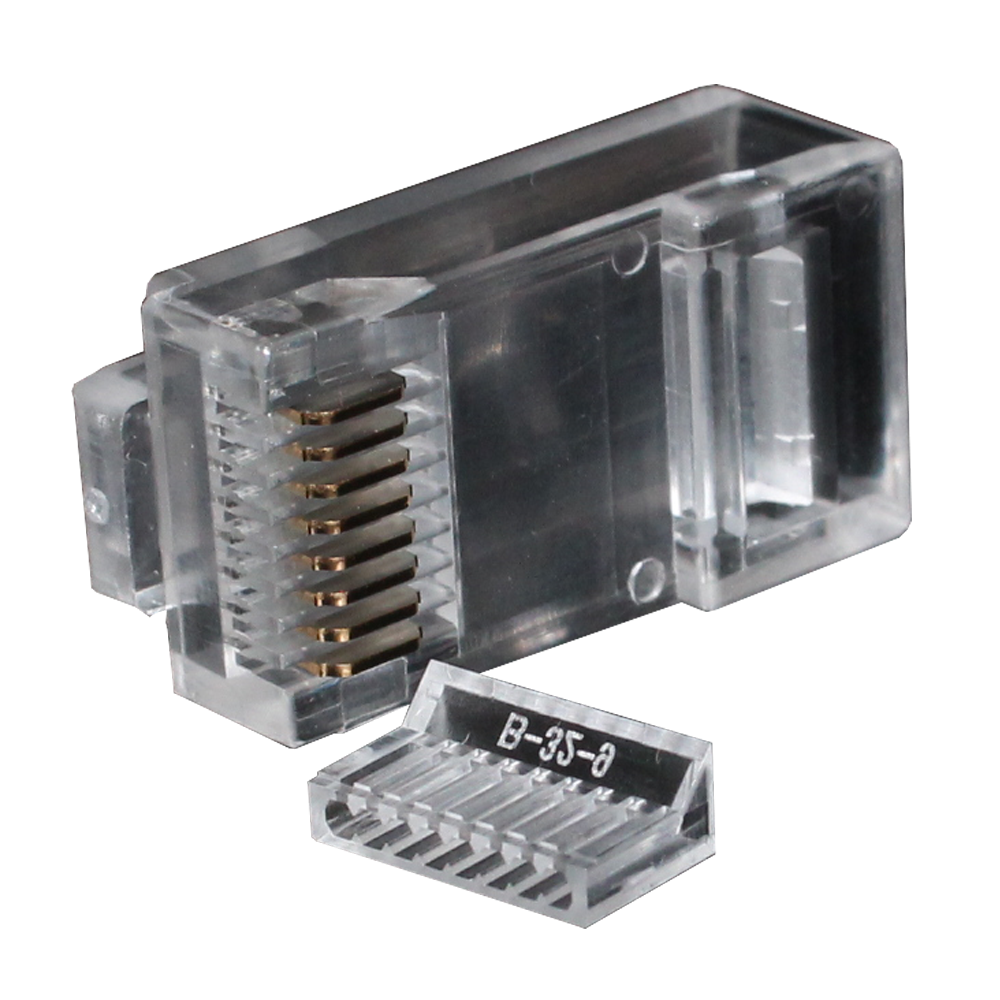

RJ45 — стандартный сетевой разъем
RJ45 — самый распространенный разъем для построения компьютерных сетей Ethernet. Он имеет 8 позиций и 8 контактов (8P8C), что обеспечивает высокую скорость передачи данных.
Особенности RJ45:
- 8 позиций, 8 контактов (8P8C)
- Стандартный разъем для сетей Ethernet
- Поддерживает скорости передачи данных до 10 Гбит/с
- Используется с кабелем витой пары категорий 5e, 6, 6a
Существует два основных типа обжима кабеля RJ45:
- Прямой (для подключения компьютеров к коммутаторам)
- Перекрестный (для прямого соединения двух компьютеров)
RJ48 — разъем для цифровых линий
RJ48 внешне похож на RJ45, но имеет некоторые отличия в назначении контактов. Он используется преимущественно для подключения цифровых линий T1/E1 и ISDN.
Ключевые характеристики RJ48:
- 8 позиций, 8 контактов (8P8C)
- Применяется для подключения линий T1/E1 и ISDN
- Поддерживает передачу данных на большие расстояния
- Используется с экранированной витой парой (STP)
RJ48 имеет несколько модификаций (RJ48C, RJ48X, RJ48S) с небольшими отличиями в назначении контактов.
Как правильно обжимать RJ кабели
Правильный обжим кабелей с RJ разъемами критически важен для надежной работы сетевого оборудования. Вот основные рекомендации по обжиму:
- Используйте качественные коннекторы, соответствующие типу кабеля
- Зачистите внешнюю оболочку кабеля на нужную длину (около 1-1.5 см)
- Расположите провода в правильном порядке согласно выбранной схеме обжима
- Обрежьте концы проводов ровно, чтобы они доходили до края коннектора
- Вставьте провода в коннектор до упора
- Используйте качественный обжимной инструмент с храповым механизмом
- Проверьте качество обжима тестером
При обжиме важно соблюдать стандартную цветовую маркировку проводов и схему обжима (T568A или T568B для Ethernet). Это обеспечит совместимость и надежную работу сети.
Применение различных типов RJ разъемов
Каждый тип RJ разъема имеет свою специфическую область применения:
- RJ9 — исключительно для подключения телефонных трубок к базе
- RJ11 — для домашних аналоговых телефонов, факсов, модемов
- RJ12 — для офисных системных телефонов, мини-АТС
- RJ45 — для компьютерных сетей Ethernet, IP-телефонии
- RJ48 — для цифровых телефонных линий T1/E1, ISDN
Правильный выбор типа разъема критически важен для совместимости оборудования и надежной работы систем связи.
Совместимость разных типов RJ разъемов
Несмотря на внешнее сходство, разные типы RJ разъемов не всегда совместимы между собой:
- RJ11 можно подключить к RJ12, но не наоборот
- RJ45 не совместим с RJ11/RJ12 из-за разного размера
- RJ48 физически совместим с RJ45, но имеет другое назначение контактов
При подключении оборудования важно использовать соответствующий тип разъема во избежание повреждения устройств или нарушения их работы.
Заключение
RJ разъемы играют ключевую роль в современных системах связи и передачи данных. Понимание особенностей различных типов RJ разъемов, их назначения и правильного использования критически важно для построения надежных телекоммуникационных и компьютерных сетей. При работе с RJ разъемами необходимо учитывать их совместимость, правильно выбирать схему обжима и использовать качественные компоненты.
RJ-7 кримпер универсальный, RJ45, RJ11/RJ12, ЗУБР Профессионал по цене 1 110 руб. у официального партнера ЗУБР в России
Техническая информация
| Артикул | 22650 |
|---|---|
| Длина, мм | 203 |
| Материал губок | Инструментальная сталь |
| Рукоятки | Двухкомпонентные |
| Rj11/rj12 обжим разъемов на 6 контактов | Да |
| Rj45 обжим разъемов на 8 контактов | Да |
| Съемник изоляции плоских кабелей | Да |
| Съемник изоляции круглых кабелей | Да |
| Встроенная трещетка-ограничитель для гарантированного обжима | Да |
Чтобы добавить отзыв, пожалуйста, зарегистрируйтесь или войдите
С этим товаром покупают
В наличии
Купить в 1 клик
В наличииКупить в 1 клик
В наличии
Купить в 1 клик
В наличии
Купить в 1 клик
Купить в 1 клик
В наличии
Купить в 1 клик
Распродажа
67 819 ₽
30 760 ₽
В наличии
Купить в 1 клик
23 452 ₽
10 600 ₽
В наличии
Купить в 1 клик
New!
21 619 ₽
10 010 ₽
В наличии
Купить в 1 клик
9 040 ₽
В наличии
Купить в 1 клик
17 722 ₽
8 210 ₽
В наличии
Купить в 1 клик
14 698 ₽
6 640 ₽
В наличии
Купить в 1 клик
10 628 ₽
4 820 ₽
В наличии
Купить в 1 клик
New!
8 456 ₽
3 920 ₽
В наличии
Купить в 1 клик
Розетки телеф/комп Schneider Electric — RJ12
Фильтры
Сортировка
Сортировать по:
по популярности цена по возрастанию цена по убыванию
Вывод:
903 ₽
Количество
1 003 ₽
Количество
1 003 ₽
Серия:
- Atlasdesign
- Blanca
- Glossa
- Odace
- Sedna
- Unica
- Unica Class
- Unica Pure
- Unica Quadro
- Unica Studio
- Unica Studio Color
- Unica Studio Metal
- Unica TOP
- Unica Хамелеон
- W59
Тип RJ-разъёма:
- RJ11
- RJ11+RJ45 cat.
5 - RJ12
- RJ45 cat.5
- RJ45 cat.6
5Если есть вопросы
Позвоните нам!
+7 (495) 677-95-69
Практически в каждой серии французского производителя Schneider Electric есть розетки всех типов, в том числе телефонные и компьютерные, а значит собрать полный комплект электроустановочных изделий для дома будет несложно.
В каталоге нашего интернет-магазина представлены:
- Телефонные розетки Schneider Electric RJ 11 и RJ 12 – одинарные и двойные,
- Интернет-розетки RJ 45 – на 1–2 разъема,
- Розетки совмещенные RJ 11+RJ 45 – для телефона и Интернета. На каждую розетку Schneider Electric нанесены условные обозначения, соответствующие ее назначению, чтобы разъемы не были перепутаны.
На каждую розетку Schneider Electric нанесены условные обозначения, соответствующие ее назначению, чтобы разъемы не были перепутаны.Важно: при выборе телефонных розеток обратите внимание на тип разъема. Розетки RJ 12 (для телефонного аппарата) и RJ 45 (для компьютерной техники) не взаимозаменяемы. Если у вас есть и стационарный телефон, и роутер (или компьютер), придется ставить розетки обоих типов. Также не взаимозаменяемы RJ 11 и RJ 12.
Заказать телефонные и компьютерные розетки Schneider Electric с доставкой на дом можно в нашем интернет-магазине. У нас – только оригинальная продукция, срок доставки по Москве – от 1 дня, до 90% всех товаров, представленных на сайте, в наличии. Возможен самовывоз.
Наши интернет магазины
Знайте разницу — RJ9, RJ11, RJ12, RJ45, RJ48 и распиновка
Мы сталкивались с несколькими вариантами зарегистрированных разъемов. Обычно они различаются конкретными номерами после «RJ». Это различие определяется количеством контактов и проводов/разъемов.
Они также отличаются по размеру. Давайте обсудим некоторых известных зарегистрированных валетов.
Содержание
- RJ9/RJ10/RJ22
- RJ11
- RJ12
- RJ45
- RJ48
RJ9/RJ10/RJ22
Все они обозначают один и тот же разъем 4P4C. Изменение числа в данном случае не указывает на изменение признаков. RJ9 также называют RJ10 и RJ22.
Кабель и разъем RJ9Версии USB (протокол + разъем …
Включите JavaScript)
Версии USB (объяснение протокола + разъема)
RJ9 обычно используется для подключения телефонной гарнитуры (иногда называемой телефонной трубкой) к ее корпусу Таким образом, RJ9не взаимодействует с общедоступной сетью. По этой причине он не считается официально зарегистрированным домкратом.
Имеет наименьшее количество позиций (4 позиции). Следовательно, это самый маленький среди зарегистрированных домкратов.
Распиновка RJ9 Распиновка и цветовой код RJ9/RJ10/RJ22 приведены в таблице ниже.
| Позиция | Штифт | Описание | Цветовой код |
|---|---|---|---|
| 1 | T0+ 9 Transmit0+ | Black | |
| 2 | R0- | Receive0- | Red |
| 3 | R1+ | Receive1+ | Green |
| 4 | T1- | Transmit1- | Желтый |
RJ11
RJ11 относится к категории модульных разъемов 6P4C. Он немного больше, чем RJ9/RJ10/RJ22. Эти разъемы передают аудиосигналы и сигналы управления. Они соединяют телефон с сетями телефонной сети общего пользования (PSTN). Они также используются в асимметричных цифровых абонентских линиях (ADSL) и модемных соединениях.
Распиновка RJ11 (штыревой разъем) 4 провода используются как две пары. Таким образом, RJ11 может выполнять два соединения для подключения к двум телефонным линиям.
Обычно используется одна пара, а другая остается как дополнительная. (Подробнее о RJ11 читайте здесь.)
RJ12
RJ12 — это разъем 6P6C. Он имеет 6 позиций и 6 проводов. Таким образом, единственная разница между RJ12 и RJ11 заключается в том, что RJ12 имеет на два провода больше. Поскольку количество позиций одинаковое, размер RJ12 и RJ11 также одинаков.
RJ12 может выполнять 3 соединения с доступными 3 парами проводов. RJ12 в основном используется для системных телефонов. Его также можно использовать вместо разъема RJ11. Но обратное невозможно, поскольку RJ11 может выполнять только два соединения, а не три соединения RJ12.
rj12 распиновкаРаспиновка и цветовой код разъемов 6P6C приведены ниже.
| Позиция | Контакт | RJ11 | RJ12 | Код цвета | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Transmit+ | Unused | T3 | White or Orange | |||||||||
| 2 | Transmit+ | T2 | T2 | Black | |||||||||
| 3 | Receive- | R1 | R1 | RED | |||||||||
| 4 | Передача+ | T1 | T1 | GREEN | |||||||||
| 5 | Получить- | R2 | R2 | R2 | R2 | R2 | R2 | R2 | R2 | 0049 Yellow | |||
| 6 | Receive- | Unused | R3 | Blue or Brown |
RJ45
RJ45 is a well-known connector and is widely used for Ethernet and data связи.
Следовательно, они также известны как разъемы Ethernet. Это разъем 8P8C.
С большим количеством контактов RJ45 немного больше, чем RJ12. RJ45 подходит для коаксиальных кабелей стандартов Cat6 и Cat5e. (Подробнее о RJ45 читайте здесь.)
Распиновка RJ45 приведена ниже.
Распиновка прямого кабеляРаспиновка перекрестного кабеляRJ48
RJ48 также является разъемом 8P8C, который имеет хорошее сходство с RJ45. Но оба разъема не одинаковы.
Хотя RJ48 используется в сетевом секторе, он специально используется для терминации сетей T1 и ISDN. Еще одно преимущество RJ48 перед RJ45 заключается в том, что его можно использовать для связи на большие расстояния.
RJ48 используется для оконцевания кабелей экранированной витой пары (STP). Он доступен в различных вариантах, таких как RJ48C, RJ48X и RJ48S.
Комбинация контактов RJ48: 1,2,7,8 или 1,2,4,5. Распиновка RJ48 приведена ниже:
RJ48 Описание распиновки и цветового кода Рубрики ИС и КОМПОНЕНТЫ, Распиновка КабелиRJ11/RJ12/RJ14/RJ25 (6P6C) — Winford Engineering
CBM6R2TS-3 (соединительный кабель, штекер-штекер, круглый, экранированный)
(щелкните изображение, чтобы увеличить)
- Кабели RJ12/RJ25 (6P6C)
- Доступен в экранированном или неэкранированном исполнении
- Доступны различные длины
Прокрутите, чтобы купить
См.
также: Разветвительная плата RJ12, Другие продукты RJ12 (6P6C), Другие кабели
устройства сбора данных, испытательное оборудование, последовательные устройства и аксессуары для ПК.
Эти привлекательные кабели доступны с различной длиной и вариантами экранирования.
Все кабели имеют все шесть проводников и соединены напрямую (Pin1-Pin1, Pin2-Pin2 и т. д.).
Несколько обозначений зарегистрированных разъемов (RJ11, RJ12 и т. д.) все физически используют один и тот же разъем, но с разным количеством заполненных позиций проводников. RJ11 имеет 6 позиций проводника P , при этом 2 проводника C обычно заполнены, оставляя 4 пустыми (6P2C), в то время как обозначение RJ25 имеет 6 положений проводника P со всеми 6 проводниками C , занятыми (6P6C).
Варианты кабелей
Предлагаются кабели двух различных типов:
- Круглый кабель с витой парой и экранированием для повышения помехоустойчивости; с разгрузкой от натяжения и защитой от заедания; провод 26AWG
- Неэкранированный плоский кабель; параллельные проводники, а не витая пара; нет снятия напряжения; Провод 28AWG
Доступные концы кабеля показаны ниже:
Плоский, неэкранированный
(CBM6FTU)
Щелкните изображение, чтобы увеличить его.
Круглый, экранированный,
с компенсатором натяжения,
С защитным чехлом
(CBM6
TS)
Щелкните изображение, чтобы увеличить его.
Документы о продукте
| Часть № | Описание | Лист данных |
|---|---|---|
| CBM6R2TS-XX | RJ12 6P6C CABLEDELENTEMENT, CALENDENTER, round, roundslem., rounderne, rounderne, roundslem., roundslem. |
Кабель RJ12 6P6C, экранированный, круглый, прямой, с компенсатором натяжения, с защитой от зацепления
Информация о продукте
- Доступен в экранированном и неэкранированном исполнении
- Размер проводника (плоский кабель): 28 AWG
- Размер проводника (круглый кабель): 26 AWG
- Внешний диаметр (круглый кабель): 5,5 мм
| Продукт № | Описание | 1+ | 10+ | 25+ | 50+ | RoHS | Купить сейчас |
|---|---|---|---|---|---|---|---|
Кабели «вилка-вилка», круглые, экранированные, с компенсатором натяжения и защитным кожухом: | |||||||
| КБМ6Р2ТС-1 | Кабель RJ12 6P6C, экранированный, круглый, с защитой от заедания, прямой, 1 фут | 4,00 $ | 3,75 $ | 3,50 $ | 3,30 $ | Да | |
| КБМ6Р2ТС-3 | Кабель RJ12 6P6C, экранированный, круглый, противоскользящий, прямой, 3 фута | 4,20 $ | 3,95 $ | 3,75 $ | 3,60 $ | Да | |
| КБМ6Р2ТС-6 | Кабель RJ12 6P6C, экранированный, круглый, с защитой от зацепления, прямой, 6 футов | 5,25 $ | 4,85 $ | 4,60 $ | 4,35 $ | Да | Нет в наличии |
| КБМ6Р2ТС-10 | Кабель RJ12 6P6C, экранированный, круглый, с защитой от зацепления, прямой, 10 футов | 5,80 $ | 5,40 $ | 5,15 $ | 4,90 $ | Да | |
| КБМ6Р2ТС-20 | Кабель RJ12 6P6C, экранированный, круглый, с защитой от заедания, прямой, 20 футов | 7,80 $ | 7,40 $ | 7,15 $ | 6,95 $ | Да | |
| КБМ6Р2ТС-30 | Кабель RJ12 6P6C, экранированный, круглый, с защитой от заедания, прямой, 30 футов | 10,00 $ | $9,50 | 9,20 $ | 9,00 $ | Да | |
| КБМ6Р2ТС-50 | Кабель RJ12 6P6C, экранированный, круглый, с защитой от заедания, прямой, 50 футов | 14,50 $ | 14,00 $ | 13,50 $ | 13,15 $ | Да | Нет в наличии |
Кабели «вилка-вилка», плоские, неэкранированные: | |||||||
| CBM6FTU-7 | Кабель RJ12 6P6C, неэкранированный, плоский, прямой, 7 футов | 3,35 $ | 2,75 $ | 2,25 $ | 2,25 $ | Да | |
| CBM6FTU-14 | Кабель RJ12 6P6C, неэкранированный, плоский, прямой, 14 футов | 4,95 $ | 4,05 $ | 3,55 $ | 3,55 $ | Да | |
| CBM6FTU-25 | Кабель RJ12 6P6C, неэкранированный, плоский, прямой, 25 футов | 6,75 $ | 5,85 $ | 5,35 $ | 5,35 $ | Да | |
Муфты: | |||||||
| MJJS6P6C | 6P6C Линейная муфта, внутренняя-внутренняя, прямая | 1,65 $ | 1,40 $ | 1,40 $ | 1,40 $ | Да | |
Кабели «папа-штырь», круглые, экранированные, с компенсатором натяжения и защитой от заедания:
Кабель RJ12 6P6C, экранированный, круглый, с защитой от заедания, прямой, 1 фут
| Количество | 8 | 7 Цена |
|---|---|---|
| 1+ | $4. 00 | |
| 10+ | $3.75 | |
| 25+ | $3.50 | |
| 50+ | $3.30 |
RJ12 6P6C Cable, Shielded, Round, Anti- Коряга, насквозь, 3 фута
| Quantity | Price |
|---|---|
| 1+ | $4.20 |
| 10+ | $3.95 |
| 25+ | $3.75 |
| 50+ | $3.60 |
Кабель RJ12 6P6C, экранированный, круглый, с защитой от зацепления, прямой, 6 футов
Распродано. ETA 5 мая 2023 г.
| Количество | Цена |
|---|---|
| 1+ | $5.25 |
| 10+ | $4.85 |
| 25+ | $4.60 |
| 50+ | $4.35 |
RJ12 6P6C Cable, Shielded, Round, Anti- Snag, Straight Through, 10Ft
| Quantity | Price |
|---|---|
| 1+ | $5. 80 |
| 10+ | $5.40 |
| 25+ | $5.15 |
| 50+ | $4.90 |
RJ12 6P6C Cable, Shielded, Round, Anti-Snag, Straight Through, 20Ft
| Quantity | Price |
|---|---|
| 1+ | $ 7,80 |
| 10+ | $ 7,40 |
| 25+ | $ 7,15 |
| 505950 | $ 6,95 |
, 9002, 9002, 9002, 9005,
, 9002,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
.
| Quantity | Price |
|---|---|
| 1+ | $10.00 |
| 10+ | $9.50 |
| 25+ | $9.20 |
| 50+ | $9.00 |
Кабель RJ12 6P6C, экранированный, круглый, с защитой от зацепления, прямой, 50 футов
Распродано. ETA 20 июля 2023 г.
| Количество | Цена |
|---|---|
| 1+ | $14.50 |
| 10+ | $14.00 |
| 25+ | $13.50 |
| 50+ | $13.15 |
Male-Male Cables, Flat, Unshielded:
RJ12 6P6C Cable, Unshielded, Flat, Straight Through, 7Ft
| Quantity | Price |
|---|---|
| 1+ | $3. 35 |
| 10+ | $2.75 |
| 25+ | $2.25 |
| 50+ | $2.25 |
RJ12 6P6C Cable, Unshielded, Flat, Straight Through, 14Ft
| Quantity | Price |
|---|---|
| 1+ | $4.95 |
| 10+ | $4.05 |
| 25+ | $3.55 |
| 50+ | $3.55 |
RJ12 6P6C Cable, Unshielded, Flat, Straight Through, 25Ft
| Quantity | Price |
|---|---|
| 1+ | $6.75 |
| 10+ | $5.85 |
| 25+ | $ 5,35 |
| 50+ | $ 5,35 |
Связаники:
6p6c inline coupler, женская фемия, прямая
. Похожие записи |
|---|
