Rj 45 распиновка для интернета. Распиновка RJ45 для интернета: схемы обжима витой пары — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно обжать витую пару для интернета. Какие существуют схемы распиновки RJ45. Чем отличаются прямая и перекрестная схемы обжима. Как выбрать подходящую схему распиновки.

Содержание

Что такое витая пара и коннектор RJ45

Витая пара — это кабель, состоящий из нескольких пар скрученных между собой изолированных проводников. Для подключения к сетевому оборудованию на концах кабеля обжимаются коннекторы RJ45. Это 8-контактные разъемы, которые вставляются в соответствующие гнезда сетевых карт, роутеров, коммутаторов и другого оборудования.

Основные характеристики витой пары:

Количество жил — обычно 4 или 8
Материал проводников — медь или омедненный алюминий
Наличие экранирования (UTP, FTP, STP)
Категория кабеля (Cat5, Cat5e, Cat6 и т.д.)
Тип жил — одножильный или многожильный

Правильная распиновка RJ45 необходима для корректной работы сетевого соединения. От схемы обжима зависит, какие пары проводников будут использоваться для передачи и приема данных.

Стандартные схемы распиновки RJ45

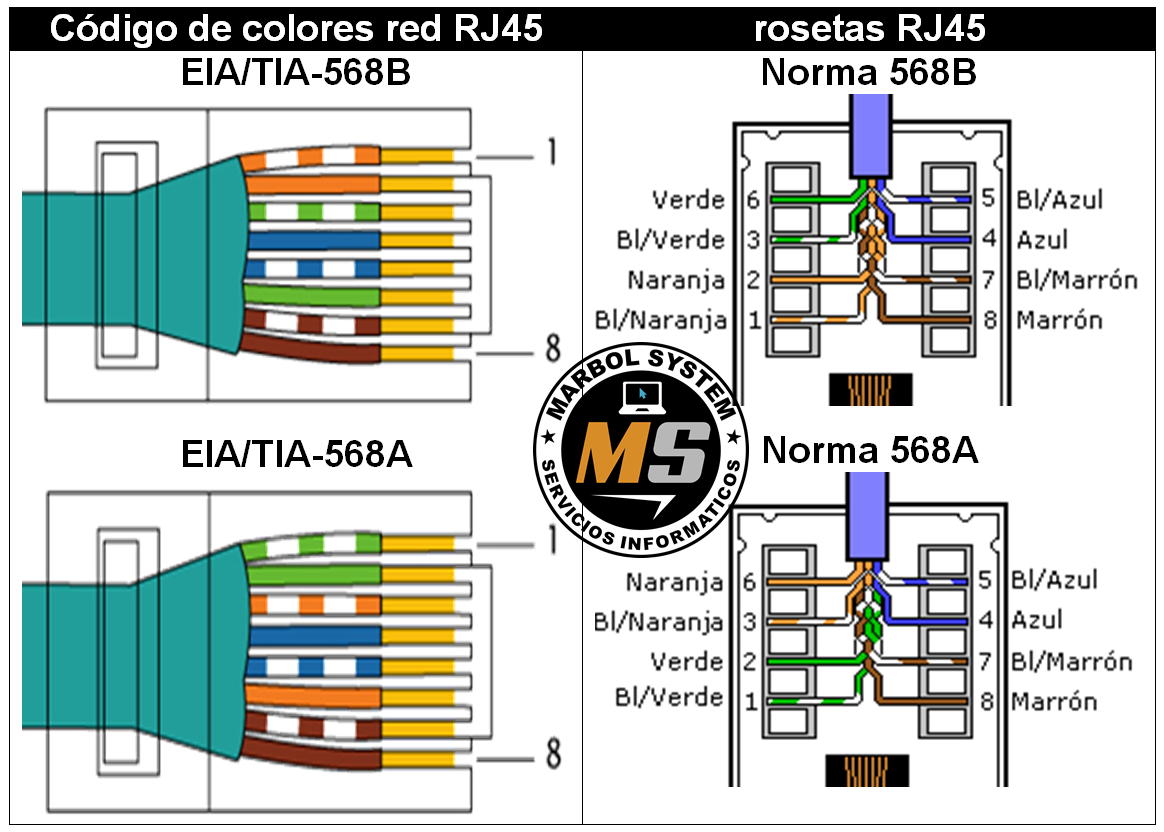

Существует два основных стандарта распиновки витой пары в разъеме RJ45:

T568A
T568B

Эти схемы отличаются порядком расположения цветных проводников в коннекторе. Наиболее распространенной является схема T568B.

Также выделяют два типа обжима кабеля:

Прямой (straight-through) — одинаковая схема на обоих концах
Перекрестный (crossover) — разные схемы на концах кабеля

Выбор схемы зависит от типа соединяемого оборудования.

Прямая схема обжима RJ45

Прямая схема используется для подключения компьютеров и других устройств к коммутаторам, маршрутизаторам, модемам. При этом на обоих концах кабеля применяется одинаковый порядок проводников.

Схема T568B (наиболее распространенная):

Бело-оранжевый
Оранжевый
Бело-зеленый

Синий
Бело-синий
Зеленый
Бело-коричневый
Коричневый

Схема T568A:

Бело-зеленый
Зеленый
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Обе схемы полностью совместимы и обеспечивают одинаковое качество соединения. Главное — использовать одну и ту же схему на обоих концах кабеля.

Перекрестная схема обжима RJ45

Перекрестная схема применяется для прямого соединения двух компьютеров или однотипных сетевых устройств без использования коммутатора. При этом на одном конце кабеля используется схема T568A, а на другом — T568B.

Порядок проводников для перекрестного кабеля:

Конец 1 (T568A):

Бело-зеленый
Зеленый
Бело-оранжевый
Синий
Бело-синий
Оранжевый

Бело-коричневый
Коричневый

Конец 2 (T568B):

Бело-оранжевый
Оранжевый
Бело-зеленый
Синий
Бело-синий
Зеленый
Бело-коричневый
Коричневый

Такая схема позволяет напрямую соединить порты передачи данных одного устройства с портами приема другого.

Обжим витой пары с 4 проводниками

Для низкоскоростных соединений (10/100 Мбит/с) допускается использовать только 4 жилы из 8. Это позволяет сэкономить на кабеле, но ограничивает максимальную скорость.

Схема обжима 4-х жильного кабеля:

Бело-оранжевый (1)
Оранжевый (2)
Бело-зеленый (3)
Зеленый (6)

Номера в скобках соответствуют контактам разъема RJ45. Остальные контакты остаются неподключенными.

Как правильно обжать витую пару

Для качественного обжима витой пары потребуются следующие инструменты:

Обжимной инструмент (кримпер)
Устройство для зачистки кабеля (стриппер)
Кусачки
Тестер для проверки обжима

Последовательность действий при обжиме кабеля:

Отрезать кабель нужной длины
Снять внешнюю изоляцию на 2-3 см с конца кабеля
Расплести витые пары и выровнять проводники
Расположить проводники в нужном порядке согласно выбранной схеме
Обрезать концы проводников ровно, оставив 1-1.5 см
Вставить выровненные проводники в коннектор до упора
Поместить коннектор в кримпер и обжать
Проверить качество обжима с помощью тестера

Выбор подходящей схемы распиновки

При выборе схемы обжима необходимо учитывать следующие факторы:

Тип соединяемого оборудования
Требуемая скорость соединения
Совместимость с существующей сетевой инфраструктурой
Длина кабельных трасс

В большинстве случаев рекомендуется использовать прямую схему T568B, так как она является наиболее распространенной. Перекрестную схему следует применять только при необходимости прямого соединения компьютеров.

Для максимальной совместимости и производительности лучше всегда использовать 8-жильный кабель, даже если текущее оборудование поддерживает только 100 Мбит/с. Это обеспечит возможность перехода на гигабитные скорости в будущем без замены кабеля.

Распространенные ошибки при обжиме RJ45

При самостоятельном обжиме витой пары часто допускаются следующие ошибки:

Нарушение порядка проводников
Недостаточная длина зачистки внешней изоляции
Неполная вставка проводников в коннектор
Использование разных схем на концах кабеля
Повреждение проводников при зачистке
Некачественное обжатие коннектора

Чтобы избежать этих проблем, следует внимательно соблюдать технологию обжима и обязательно проверять качество соединения тестером.

Проверка правильности обжима

После обжима необходимо убедиться в корректности соединения. Для этого используются специальные тестеры, которые проверяют целостность и правильность распиновки всех проводников.

Принцип работы тестера:

Коннекторы кабеля подключаются к основному и удаленному модулям тестера
Тестер последовательно проверяет соединение по каждой паре проводников
Результат отображается с помощью светодиодных индикаторов
При правильном обжиме загораются все индикаторы в нужной последовательности

Тестирование позволяет выявить такие проблемы как обрыв проводников, короткое замыкание, неправильный порядок жил и т.д.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

RJ45 – jelectro.ru

Для формирования интернет-сетей, включая локальные, применяют специальные соединительные кабели с коннектором rj 45. Установка разъема rj 45 выполняется с двух кабельных концов для последующей коммутации между компьютерами, роутерами, сетевыми розетками.

Разъем rj 45

Витая пара

Витой парой называют кабель с проводами, скрученными попарно и заключенными в общую оболочку из изоляционного материала. Такой метод применяется для снижения помех, которые могут вызвать электромагнитные поля, находящиеся рядом с кабелем (два провода в паре воспринимают их идентично), и для исключения наводок от одного провода на другой, когда передается дифференцированный сигнал.

Разновидности кабелей:

UTP. Незащищенное исполнение с обычной изоляцией из пластика;
FTP. Наличие общей экранирующей оболочки из фольги. Другой тип S/FTP – с дополнительной общей медной оплеткой;
STP. Для каждой пары отдельно применяется экранирующая оболочка. S/STP – добавляется общий внешний экран.

Витые пары в кабеле FTP

Распиновка кабеля

У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

Распиновка rj45 производится по двум основным схемам:

Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.

Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям.

Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

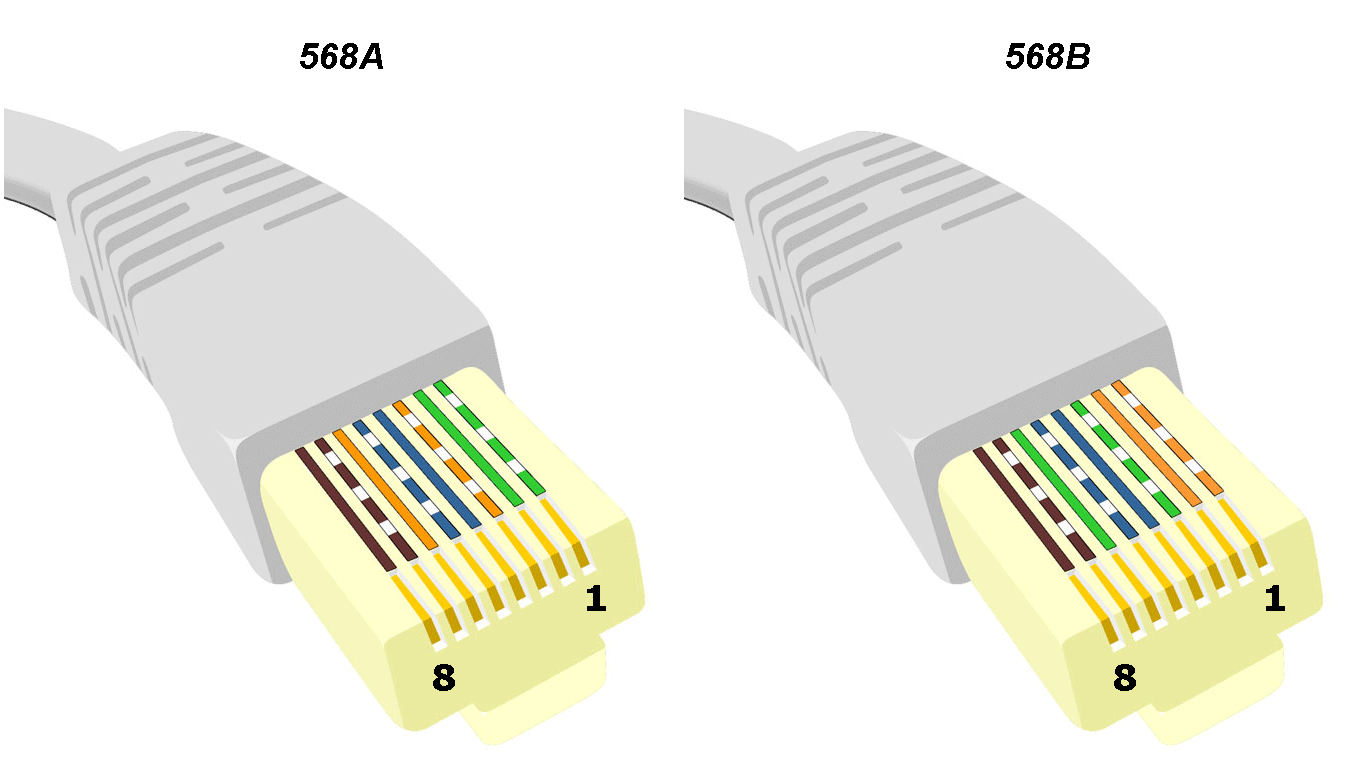

Цветовая схема вариантов распиновки Т 568А и Т 568В

Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

У витой пары 4 жилы задействованы таким образом: оранжевая + оранжевая с белым и зеленая + зеленая с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 коннектора – для передачи сигнала, 3-6 – для приема. Гнезда, которые не используются, подключаются напрямую при прямой и перекрестной схеме.

К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

Обжатый кабель rj 45

Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –используют такую распиновку:

1 – зеленый с белым;
2 – зеленый;
3 – оранжевый с белым;
4 – коричневый;
5 – белый с коричневым;
6 – оранжевый;
7 – белый с синим;
8 – синий.

Выполнение обжима

Обжим витой пары 8 жил проводится с использованием необходимых инструментов: ножниц или стриппера для зачистки изоляции и кримпера – обжимного ручного устройства. Два разъема rg 45 надо приготовить для двух концов кабеля.

Для обжима интернет кабеля выполняются следующие шаги:

Отрезать часть кабеля нужной длины;
Срезать верхнюю кабельную изоляцию примерно в 3-х сантиметрах от конца и размотать жилы, образованные витыми парами;

Важно! Взять разъем rj 45, расположив его так, чтобы защелка была сзади, а контакты вверху. Тогда контактный номер 1, обозначенный на схеме распиновки, будет крайним слева, все последующие за ним – в правую сторону.

После выбора схемы распиновки из двух вариантов каждый проводник заводится в свое гнездо, четко следуя цветовым обозначениям. Вставлять жилы следует до упора;
Поместить коннектор в специальный паз кримпера и сжать рукоятки. Получился готовый разъем, который подключается к компьютеру и другим необходимым входам.

Обжим разъема rj 45 кримпером

Переходной модуль

Иногда в процессе монтажа или эксплуатации требуется удлинить интернет-кабели. Для этого служит удобное устройство – переходной модуль. В нем выполнены два порта: для одного коннектора rj45 и другого rj45. Тогда один кабель подключается к одному порту, следующий – к другому.

Таким способом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав его и подсоединив через переходной модуль. Важно, чтобы распиновка обоих коннекторов была произведена по одной схеме.

Переходной модуль rj45 rj45

Обжим rj 45 при отсутствии инструментов

Обжать интернет кабель в домашних условиях можно, пользуясь обычной отверткой. Часто необходимость в этом возникает при случайном повреждении наружной изоляции кабеля или самого разъема. Конечно, не у каждого дома найдутся кримперы, а покупать их ради одной операции нецелесообразно.

На всякий случай надо приготовить дополнительные коннекторы, так как с первого раза обжимать витую пару отверткой у новичков не всегда получается.

Этапы обжима rj 45:

Произвольным режущим инструментом отрезать поврежденную часть кабеля или разъем;
Снять изоляционную оболочку, начиная в 5 сантиметрах от кабельного конца;
Распустить сплетение всех восьми проводков и отрезать их в 1,5-2 сантиметрах от края удаленной внешней оболочки;

Важно! Срез должен быть очень ровный, строго перпендикулярно кабельной оси. В противном случае подсоединению к контактам подвергнутся не все проводки.

Поместить жилы в коннектор согласно схеме. Проследить, чтобы каждый проводок оказался доведенным до упорной стенки;
Контакты в разъеме слегка приподняты. Их необходимо прижать. Для этого можно воспользоваться плоскогубцами. В результате контакты будут находиться на поверхности без выступа;
Следующая часть операции – вдавить их внутрь, чтобы острые части контактов пробили изоляцию и соединились с жилами. Каждый контакт по отдельности надо додавить отверточным жалом. Придется приложить некоторые усилия, но при этом постараться не деформировать контакты;

Опрессовка rj 45 отверткой

Затем берется отвертка побольше, с ее помочью надо нажать на широкую впадинку на корпусе разъема пониже контактов, чем сам кабель прочно фиксируется в коннекторе.

Обжимка rj кустарным способом не является идеальной, но способна справиться со своей задачей – получить интернет соединение в экстренной ситуации.

После опрессовки коннекторов кабеля с двух сторон мастера обычно проверяют соединение, используя специальные приборы. Для этой цели подойдет и мультиметр с тонкими щупами. Прозвонить необходимо каждую жилу. Если никаких приборов нет, работоспособность соединения проверяется подключением к компьютеру.

Видео

Оцените статью:

Цветовые схемы обжима (распиновки) кабеля витых пар в вилке rj-45

Исходя из спецификации EIA/TIA-568, для соединения компьютера с свичем или хабом, либо компьютера с компьютером предусмотрено несколько схем обжима витой пары в коннекторе RJ-45. Инфрмации в Интернете достаточно, но данные, которые предоставлены трудно воспринимаются новичками. Поэтому, в этой статье детально описана распиновка витой пары.

Все фото отображают один и тот же кабель с обжатой вилкой RJ-45.

Цветовая схема обжима RJ-45 витой пары с компьютером – хаб для Интернета

Вариант B самый распространенный при обжиме.

На фото представлена маркировка обжима витой пары по варианту А. Как видно, концы витых пар обжаты по одинаковой электро схеме, с разницей лишь в две пары, которые поменяны местами. На месте зеленой пары оранжевая и наоборот.

Работоспособность сети не уменьшиться, если вы выберите один из этих вариантов обжима. Вариант А и В взаимозаменяемые.

Цветовая схема обжима RJ-45 витой пары компьютер – компьютер

Если требуется соединить два или более компьютеров, то есть создать локальную сеть без хаба или свитча, существует определенная схема обжима по спецификации EIA/TIA. После обжатия просто вставьте вилки в сетевые порты.

Внимание! Концы кабеля, противоположные друг другу обжимаются по разным схемам.

Обжим пар осуществляется обжимными клещами. Все перечисленные схемы обжатия теряют свою актуальность. Это происходит из-за того, что современные модели свитчей, хабов и сетевых карт оснащены технологией Auto-MDIX. Она позволяет автоматически определить обжим витых пар без последующей настройки.

Цветовая схема обжима RJ-45 витой пары 4 провода для Интернета

Мало кто использует весь потенциал витой пары при подключении Интернета или создании локальной сети. Витые пары категории CAT5, имеющие скорость 100 Мбит/с, задействуют лишь две пары из четырех. Одна пара передает сигнал, вторая принимает.

Как видно, это подключение сделано по трансформаторной симметрической схеме. За счет этого подавляется наводка и помехи, обеспечивается высокая степень защиты от замыканий и ошибок монтажа. В случае повреждения пары используются две ранее не задействованные, которые можно обжать без потери скорости.

Ниже приведенные схемы ни чем не отличаются от ранее показанных, лишь с тем отличием, что на них обозначены только проводники. Пары, которые не подходят вплотную к вилке можно задействовать под передачу дополнительной информации.

Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — хаб

На варианте В сигнал поступает по оранжевой и зеленой парами.

На варианте А сигнал поступает по оранжевой и зеленой парами. При этом витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — компьютер

Сигнал поступает по оранжевой паре и зеленой.

Цветовая схема обжима RJ-45 витой пары компьютер – хаб при ремонте

Если вы обнаружили надрыв зеленой или оранжевой пары, кабель менять не нужно. Обожмите вилкой пары, как указано на рисунке ниже

На варианте В зеленая пара заменена синей, оранжевая коричневой.

На варианте А зеленая пара заменена коричневой, оранжевая синей.

Как можно увидеть, поврежденная пара заменяется любой из ранее не задействованных.

Цветовая схема обжима RJ-45 кабеля витых пар для подключения двух компьютеров к хабу по одному кабелю

Два компьютера можно подсоединить к одному кабелю по следующей схеме

Правые RJ-45 вставляются в активное оборудование, левые — в сетевые платы компьютеров.

Цветовая схема обжима RJ-45 витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Возникает момент, когда может понадобиться низковольтная проводка от комнаты до входной двери. К примеру, необходимо подключить стационарный телефон от плинта в подъезде, подать напряжение на роутер или свитч, подсоединить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.

Осторожно! Не передавайте по витым парам напряжение 220 В. Это опасно для жизни. Так же компьютер может выйти из строя.

Диметр жил проводов кабеля — 0,51 мм

Сечение – 0,81 мм²

Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

Ток увеличится вдвое, если соединить параллельно по 2 провода. То есть составит 6 А.

Если проделать такую операцию с 8 проводниками, то можно получить до 25 А.

Для этого следует обжать кабель в вилке по оному из вариантов. При этом коричневая и синяя пары остаются, не обжаты. Их можно использовать под свои нужды.

По материалам сайта: ydoma.info

Распиновка RJ 45 — Обжим витой пары: схемы, способы подключения

В компьютерных сетях соединение между собой различных устройств осуществляется посредством специального разъема, известного как распиновка RJ 45 – Registered Jack. По-другому он называется сетевым коннектором и особым образом закрепляется на концах соединительного кабеля – витой пары. Далее рассмотрим и выберем подходящую цветовую схему, по которой распределяются проводники. При наличии минимальных знаний и практических навыков, обжимка витой пары доступна даже начинающим пользователям.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

Кусачками или кримпером кабель RJ отрезается на необходимую длину.
С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
Ровные проводники вставляются в коннектор и задвигаются до упора.
Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

Наружная изоляция осторожно снимается ножом.
Провода раскладываются последовательно, в соответствии с выбранной схемой.
Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
Коннектор разворачивается отверстием к себе, защелкой вниз.
Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
По окончании нужно испытать работоспособность подключения.

Проверка

После монтажа проводной сети и обжима коннекторов, необходимо проверить работоспособность подключения. Для этой цели существуют специальные тестеры, состоящие из основного и дополнительного модулей. Коннекторы подключаются парой в каждый модуль и защелкиваются в своем гнезде. С лицевой стороны прибора находятся индикаторы.

Каждой жиле соответствует своя лампочка. Если все индикаторы загорелись зеленым, значит проводники обжаты правильно. Если же какая-то лампочка не горит или моргает красным цветом, процедуру обжима придется повторить.

Как правильно обжать витую пару по цветам

Цветовая схема обжима RJ 45 компьютер хаб для интернета

Эта схема чаще всего используется для интернета при подключении компьютеров к роутерам, свитчам и другим сетевым устройствам. Распиновка выполняется прямым способом по типу В, а последовательность проводов наглядно показана на рисунке. Обжим выполняется любым из способов, рассмотренных ранее.

Цветовая схема RJ 45 двух парного кабеля витая пара

Кабель, состоящий из двух витых пар намного дешевле обычного восьмижильного. С его помощью легко соединить почти все линии, предназначенные для интернета. Существуют различные варианты подключения по типам А и В. На представленном рисунке хорошо видно, что все подключения одинаковые, меняются только цвета, в зависимости от выбранной схемы.

Схема обжима RJ 45 компьютер компьютер

Соединение по схеме компьютер-компьютер требует перекрестного подключения по типу кроссовера. На рисунке хорошо видно, что левая сторона обжата по стандартной схеме, а с правой стороны провода поменялись местами. В результате, две цветовые схемы перекрестились и образовали кроссоверное соединение.

Следует отметить, что все рассмотренные схемы постепенно теряют свое значение. Современная технология Auto-MDIX, применяемая в сетевом оборудовании, позволяет автоматически установить тип обжатия и подстроиться под него. Поэтому все новые компьютеры могут свободно подключаться к любым устройствам без оглядки на цветовые раскладки кабелей.

Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT

Технология РоЕ отличается интеллектуальной схемой работы, позволяющей не только передавать информацию, но и снабжать оборудование необходимым питанием. Такая технология называется активной и соответствует стандартам 802.3af, 802.3at.

Перед подачей питания к подключенному оборудованию, необходимо уточнить следующее:

Может ли устройство получать питание через витую пару. Если этой функции нет, то и напряжение к нему не будет поступать.
Номинальное напряжение оборудования. На основании данных источник сам подаст нужный ток.
Устройство должно быть потребителем электричества и находиться во включенном состоянии.
Возможные перегрузки на запитанном устройстве приведут к его отключению.

В представленной таблице хорошо видно, по каким жилам осуществляется передача. Для разных стандартов они будут отличаться:

Вариант 3af, тип А. Передача данных и питания происходит через жилы 1, 2, 3, 6. Провода 4, 5, 7, 8 не используются.
Вариант 3af, тип В. Питающее напряжение передается по жилам 4, 5, 7, 8. Для передачи информации задействованы остальные провода.
Вариант 3at. В нем применяется только тип В из предыдущей раскладки. Распиновка по типу А запрещается стандартом.

Схема обжима RJ 45 по цветам 4 провода для интернета

Подключение с четырьмя жилами, которое использует кабель ethernet, характеризуется прямой схемой. Этот вариант применяется в сетях с низкой скоростью – до 100 Мбит/с. Коннектор используется стандартный, но в самом кабеле в наличии всего 2 витые пары. За счет этого удается заметно снизить общую стоимость сети.

При прямом обжиме в коннекторе задействованы лишь контакты №№ 1, 2, 3 и 6. Используемые провода – с бело-оранжевого по зеленый (рисунок справа). В перекрестной распиновке провода вставляются в те же контакты, но порядок расстановки у них другой – с бело-зеленого по оранжевый (рисунок слева).

Цветовая схема обжима RJ 45 4 провода компьютер хаб

На рисунке видно, что прямое и кроссовое соединения отличаются цветом проводов, используемых для передачи данных. Во втором варианте они меняются местами, но подключаются к тем же контактам.

Схема обжима RJ 45 по цветам 4 провода компьютер компьютер

В представленной схеме для передачи сигналов используются только оранжевая и зеленая пары.

Цветовая схема обжима RJ 45 компьютер хаб при ремонте

При обнаружении неисправности в основных парах оранжевого или зеленого цвета, возможно проведение ремонта без замены всего кабеля. Вместо оборванных или замкнутых, используются жилы синего и коричневого цветов. После этого кабель просто обжимается по новой схеме.

Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю

Для разных компьютеров используются схемы, показанные на рисунке. Один конец соединяется с компьютерной сетевой картой, а другой вставляется в розетку ХАБ, свича или другого оборудования. Например, к стандартному роутеру можно подключить 4 компьютера, а входной сетевой кабель у них будет общий.

Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Если возникла необходимость одновременного подключения телефона и компьютера, то для этого можно использовать кабель на 8 жил. При этом используется только 4 провода, а жилы коричневого и синего цвета не задействуются.

Чем отличается патч корда от кабеля витых пар

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

Выводы и полезное видео по теме

Зная основные цветовые схемы, можно без труда подключить любое сетевое оборудование. В случае неисправностей и ремонта эти знания также будут очень полезны. Основные моменты распиновки хорошо показаны в видеоролике.

Распиновка интернет кабеля 4 провода. Технология создания патч-корда.

Схема разводки кабеля для сетей 10/100 Мбит/с.

Соединение сетевых устройств выполняется кабелем «витая пара » с прямым либо кроссовым типом разводки. Прямое соединение применяется для коммутации рабочей станции или сервера с концентратором (hub), коммутатором (switch). Кроссовое соединение применяется для коммутации однотипных устройств, т.е. это сетевые подключения:

сервер сервер;
рабочая станция рабочая станция;
сервер рабочая станция;
концентратор концентратор;
коммутатор коммутатор.

Продажа готовых патчкордов и компьютерных кабелей — Купить LAN кабель .

Обжим сетевого прямого и кроссовер (crossover) кабеля 10/100Mbit.

1. При соединении Computer-Hub/Switch (карта-хаб/свитч) используется следующая схема:

1: Бело-оранжевый

2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

По этой схеме обжимаются разъёмы с обоих сторон «витой пары».

2. При соединении двух компьютеров crossover (карта-карта) используется следующая схема обжима «витой пары»:

С одной стороны джек RJ45 обжимают по схеме:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

С другой стороны обжим джека RJ45 такой:

1: Бело-зелёный
2: Зелёный
3: Бело-оранжевый
4: Синий
5: Бело-синий
6: Оранжевый
7: Бело-коричневый
8: Коричневый

При таком обжиме «витой пары» сеть будет работать до 100 Мбит/сек. .

| |

Раскладка пар проводов в коннекторе RJ45 для обжима «витой пары».

В 10/100 мегабитных соединениях:
Одинаковая распайка как для 10-ти, так и для 100 мегабитных соединений. Широко используется при построении сетей начального/среднего уровня, в том числе, чтобы выполнить подключение Интернет розетки .

Разъем на сетевой карте (хабе, свитче)

Pin	Name	Description	EIA/TIA 568A	EIA/TIA 568B or AT&T 258A
1	TX+	Tranceive Data+	White with green strip	White with orange stripe
2	TX-	Tranceive Data-	Green with white stripe or solid green	Orange with white stripe or solid orange
3	RX+	Receive Data+	White with orange stripe	White with green stripe
4	n/c	Not connected		Blue with white stripe or solid blue
5	n/c	Not connected	White with blue stripe	White with blue stripe
6	RX-	Receive Data-	Orange with white stripe or solid orange	Green with white stripe or solid
7	n/c	Not connected		White with brown strip or solid brown
8	n/c	Not connected		Brown with white stripe or solid brown.

Патч-корд представляет собой электрический кабель, концы которого оснащены разъемами-коннекторами. С его помощью вы без проблем сможете подключить одно электрическое устройство к другому. В этой статье мы расскажем, как изготовить патч-корд самостоятельно.

Вам потребуются следующие инструменты:

клещи для обжима контактов и коннекторов RJ-45
кусачки для нарезки кабеля
тестер
бухта кабеля витой пары
коннекторы RJ-45

Технология создания патч-корда

Возьмите конец кабеля с витой парой из бухты. Отмерьте отрезок необходимой длины: кабель должен свободно дотягиваться от компьютера до свитча, не загромождая при этом проход. Желательно, чтобы рассчитать длину кабеля так, чтобы впоследствии можно было убрать в его короб или спрятать за плинтус.

Выбрав соответствующую длину, разрежьте кабель. Воспользуйтесь кусачками (рисунок).

Аккуратно снимите верхний защитный слой (внешнюю изоляцию) отрезанного кабеля. Если есть нить или изоляционная фольга, то обрежьте их. Изоляция удаляется на участке длиной примерно в 30-40 мм от конца электрического шнура.

После того как вы снимите верхнюю обмотку кабеля, вы увидите восемь жил проводов, отличающихся друг от друга цветом. Они скручены попарно (рисунок).

Расправьте каждый провод. Все провода должны быть абсолютно ровными, прямыми и четко отделенными друг от друга.

Последовательность следующая (T568B), слева направо, как показано на рисунке:

У вас должен получиться следующий вид (рисунок):

Приступайте к обжимке концов кабеля. Вам понадобятся обжимные клещи.

Аккуратно подрежьте торцовую часть ваших проводов:

Возьмите коннектор. Поверните его язычком вниз, а контактами вверх (рисунок):

Удерживая контакты, осторожно вставьте торец кабеля до упоравнутрь коннектора, таким образом, чтобы каждый провод попал в свою дорожку коннектора.

Убедившись в верном расположении контактов, поместите коннектор в обжимные клещи. В них есть специальный разъем, вы его не перепутаете.

Придерживая кабель, сжимайте клещи до упора — все контакты должны хорошо «прожаться».

Отпустите клещи и выньте из них готовый коннектор.

Со вторым концом кабеля повторите этапы 3 — 15.

Завершив работу, вы получите свой первый патч-корд. Теперь его следует проверить на соответствие категории 10BaseT и готовность к эксплуатации.

Возьмите в руки тестер и ваш патч-корд.

Включите тестер.

Вставьте патч-корд в тестер обоими концами.

На тестере будет видно рабочий ваш патч-корд или нет. Если индикаторы на обоих приборах совпадают, то результат положительный.

Если тест прошел удачно, значит, вас можно поздравить! Однако, даже если тест закончился неудачей, не отчаивайтесь: попробуйте отрезать кусачками коннекторы от патч-корда и повторить попытку с самого начала.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или ):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:

для создания прямого кабеля – используется для соединения компьютера с коммутатором;
для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:

3. Разведите и расплетите проводки:

Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:

5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:

6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

Обжимной инструмент
Восьми жильный кабель UTP
Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

. Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

— описание, особенности, принцип работы

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE, таких как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B и он применяется очень часто. Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов. Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:

Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP. Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?

Кате- гория	Полоса частот, МГц	Применение	Примечания
4	20	token ring, сейчас не используется	кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5	100	Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T)	4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e	100	Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T)	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6	250	10 Gigabit Ethernet (10GBASE-T)	неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6_A	500	10 Gigabit Ethernet (10GBASE-T)	состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7	600	10 Gigabit Ethernet (10GBASE-T)	спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7_A	1000	10 Gigabit Ethernet (10GBASE-T)	Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Как подключить интернет розетку — все варианты подключения

В Советском Союзе понятие дизайна отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшего. Именно поэтому все было таким однообразным и подчас серым. В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.

Виды и стандарты подключений

Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения. Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.

RJ-45

Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно в нем имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно. RJ-45 – это стандарт, а разъем имеет название 8P8C.

Стандарт EIA 568-B

Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары. Это стандарт TIA/EIA-568-B и TIA/EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый ‒ оранжевый (1‒2), бело-зеленый ‒ синий (3‒4), бело-синий ‒ зеленый (5‒6), бело-коричневый ‒ коричневый (7‒8). Во втором варианте вместо зелено-белого, подключается оранжево-белый, а вместо зеленого – оранжевый. Такой вариант необходим для сети стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.

Различие

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

Снимаем лицевую панель.
Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
Зажимаем каждый кабелек при помощи болтика.
Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

Начинаем со стандартного откручивания лицевой панели.
Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
Обрезаем лишние части жил и закрываем крышечку.
Ставим назад фиксатор и прикручиваем панель.
Монтируем в подрозетник.

Вот фотоинструкция:

Разбираем интернет-розетку Lezard Сюда нужно подключить кабельки Выбираем вариант B Делаем согласно схеме Устанавливаем розетку на место

Schneider (Шнайдер)

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

Снимаем декоративную панель.
Вынимаем основной механизм, прижав два фиксатора.
Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
Собираем все в обратном порядке.

Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Схема цветовой кодировки кабеля Ethernet

Понравились наши схемы? Вам понравятся наши услуги в Интернете и хостинг. Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, напишите по электронной почте: support@incentre.

net или откройте чат ниже.

Схема цветовой кодировки кабеля Ethernet

для:

Кабели пятой категории
Кабели категории 5Е
Кабели 6 категории
Кабели категории 6Е

Информация, представленная здесь, предназначена для помощи администраторам сети в цветовом кодировании кабелей Ethernet.Помните, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами. Интернет-центр и его филиалы не несут ответственности за использование этой информации полностью или частично.

T-568A Прямой кабель Ethernet

Стандарт TIA / EIA 568-A, ратифицированный в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновляется.Оба стандарта определяют распиновку T-568A и T-568B для использования неэкранированной витой пары и разъемов RJ-45 для подключения к сети Ethernet. Стандарты и спецификации выводов кажутся взаимосвязанными и взаимозаменяемыми, но не одинаковы и не должны использоваться взаимозаменяемо.

T-568B Прямой кабель Ethernet

Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве патч-кордов для соединений Ethernet.Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

Перекрестный кабель Ethernet RJ-45

Хороший способ запомнить, как подключать перекрестный кабель Ethernet, — это подключить один конец по стандарту T-568A, а другой конец — по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто заменить зеленый набор проводов оранжевым.В частности, переключите сплошной зеленый (G) на сплошной оранжевый и поменяйте зеленый / белый на оранжевый / белый.

Кабель Ethernet Инструкции:

Вытяните трос с катушки на нужную длину и обрежьте. Если вы протягиваете кабели через отверстия, после протягивания кабеля легче подсоединять штекеры RJ-45. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью стриппера или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать заново.
Разверните, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сожмите конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне, оставив только 1/2 дюйма длины провода. Если он длиннее 1/2 дюйма, он будет нестандартным и подвержен перекрестным помехам.Выровняйте и убедитесь, что между проводами нет промежутков.
Удерживайте вилку RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Убедитесь, что каждый провод плоский даже на передней части вилки. Проверьте порядок проводов. Еще раз проверьте еще раз. Убедитесь, что кожух плотно прилегает к заглушке. Осторожно возьмитесь за провод и надежно обожмите RJ-45 обжимом.
Проверьте цветовую ориентацию, убедитесь, что обжатое соединение не собирается разорваться, и убедитесь, что провода плоско прилегают к передней части вилки.Если хотя бы один из них неверен, вам придется начинать заново. Проверьте кабель Ethernet.

Наконечники кабеля Ethernet :

Прямой кабель имеет одинаковые концы.
У перекрестного кабеля разные концы.
Прямой переходник используется в качестве патч-корда в соединениях Ethernet.
Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
Кроссовер имеет один конец с оранжевым набором проводов, переключаемым с зеленым набором.
Контакты с нечетными номерами всегда полосатыми, контакты с четными номерами всегда имеют сплошной цвет.
Если смотреть на RJ-45 зажимом от вас, коричневый всегда находится справа, а контакт 1 — слева.
Не более 1/2 дюйма кабеля Ethernet следует раскручивать, иначе он будет подвержен перекрестным помехам.
Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно силовым кабелям и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.

Основная теория:

Глядя на прямой кабель UTP Ethernet T-568A и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), плюс к плюсу и минус к минусу. Вы также можете видеть, что ни синяя, ни коричневая пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном из стандартов. Вы можете не осознавать, что эти же контакты 4, 5, 7 и 8 также не используются и не требуются в 100BASE-TX.Так зачем использовать эти провода, ну, во-первых, проще сделать соединение, когда все провода сгруппированы вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.

Как сделать кабель Ethernet

ПРИМЕЧАНИЕ — Максимальная длина кабеля Ethernet CAT-5, CAT-5e или CAT-6 составляет 328 футов. или 100 метров.

	КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET Приобретение кабелей Ethernet может быть довольно дорогим, а заранее изготовленные отрезки не всегда подходят вам.Изготавливать кабели Ethernet легко с помощью коробки с большим количеством кабелей Ethernet категории 5e и Разъемы RJ-45, которые прикрепляются к обрезанным концам кабеля желаемой длины.

	Bulk Ethernet Cable — Категория 5e или CAT5e (Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e.)
	Объемные обжимные соединители RJ45 для CAT-5e или Огромные обжимные соединители RJ45 для CAT-6
RJ-45 Инструмент для обжима
Есть два типа кабелей Ethernet, которые вы можете марки Straight Through и Crossover .ПРЯМОПРОВОДНЫЕ Кабели Ethernet являются стандартными кабелями, которые используются почти для всех целей, и их часто называют «коммутационными кабелями». Очень рекомендую вы дублируете порядок цветов, как показано слева. Обратите внимание, как зеленый пара не находится рядом, как все другие пары. Этот конфигурация позволяет использовать более длинные кабели.
КРОССОВЕРНЫЕ КАБЕЛИ — Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.
	Вот как сделать стандартный кабель: Вырежьте пластиковую оболочку на расстоянии 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет лезвие бритвы, которое сделает трюк с практикой.
	Расслабьтесь и соедините похожие цвета.
	Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.
	Ножницами сделайте прямой надрез через 8 проводов, чтобы сократить их до 1/2 дюйма (1.3 см) от отрезанного рукава до конца проводов.
	Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение синий пластиковый рукав. Также обратите внимание, как все провода идут путь до конца.

	Вид сверху.Все провода полностью вставлены. Коротких проводов нет.

	НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, что синяя пластиковая втулка не внутри разъема, где он может быть зафиксирован на месте. Провода слишком длинные. Провода должны выходить всего на 1/2 дюйма от синей гильзы.

	НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание на то, что провода не проходят до конца конец разъема.
	ОБЖИМАЯ КАБЕЛЬ … осторожно вставьте разъем в устройство для обжима Ethernet и защелкните ручки плотно.Медь сращивание вкладки на соединителе будут проткните каждый из восьми проводов. Также имеется фиксирующий язычок, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы удаляете кабель от обжимного устройства, конец которого готов к использованию.
	Для стандартного «прямого» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля.Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении кроссовера выше.
	Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Распиновка проводов RJ45 и другая информация о модульных кабелях

Нумерация контактов RJ45

Прежде чем мы начнем обсуждение схем подключения модульных разъемов, полезно знать, как пронумерованы контакты на RJ45 и других модульных разъемах. На следующей схеме показана точная нумерация контактов на штекерных и женских разъемах RJ45.

Нумерация контактов RJ45

Все остальные модульные разъемы, такие как RJ11, начинают отсчет с той же стороны разъема.На схемах подключения модульных разъемов на этом сайте мы предпочитаем использовать изображение перевернутого разъема с крюком внизу.

Прямой сетевой кабель RJ45, EIA / TIA 568B

Наиболее распространенная разводка кабелей RJ45 — это прямой кабель. В этой разводке кабеля все контакты подключены друг к другу с другой стороны. Контакты разъема RJ45 назначаются парами, и каждая пара передает один дифференциальный сигнал. Каждая пара линий должна быть скручена. Если используется кабель UTP или FTP, пары имеют оранжевый, коричневый, синий и зеленый цвета.Подключение этих кабелей к разъемам RJ45 для создания прямого кабеля определено EIA / TIA 568B. Разъемы RJ45 на обоих концах подключаются одинаково. Цветовая схема представлена ниже.

Прямая цветовая кодировка RJ45 — EIA / TIA 568B

Перекрестный сетевой кабель RJ45, EIA / TIA 568A

Прямой кабель RJ45 обычно используется для подключения сетевых карт к концентраторам в сетях 10Base-T и 100Base-Tx. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником.Две другие пары не используются. На концентраторах, коммутаторах и маршрутизаторах пара 1-2 является приемником, а 3-6 — передатчиком. Благодаря этому для подключения сетевых карт к концентраторам можно использовать прямой кабель RJ45.

В очень небольших сетевых конфигурациях, где необходимо подключить только два компьютера, использование концентратора не требуется. Прямой кабель RJ45 в этой ситуации использовать нельзя. Также, когда необходимо подключить два концентратора для увеличения количества узлов в сегменте сети, этот кабель не подходит.В обеих ситуациях необходим перекрестный кабель RJ45, где линии передачи и приема на обоих разъемах RJ45 перекрестно соединены. Цветовая кодировка перекрестного кабеля RJ45 определена в стандарте EIA / TIA 568A.

Обратите внимание: Один разъем RJ45 должен быть подключен как EIA / TIA 568B, другой как EIA / TIA 568A . При подключении обоих концов по стандарту EIA / TIA 568A в результате снова получается прямой кабель.

Перекрестное цветовое кодирование RJ45 — EIA / TIA 568A

Общие схемы подключения для передачи данных и голоса

В зависимости от ситуации, когда используются модульные кабели, схемы подключения с модульными гнездами различаются. Наиболее распространенные схемы подключения можно увидеть на картинке ниже.

Общие схемы подключения модульного разъема Женский разъем, вид с открытого конца

Основные сведения о разъемах и кабелях RJ45, RJ45 и 8P8C

Проводные соединения Ethernet по-прежнему широко распространены на предприятиях, где желательны повышенная скорость и безопасность проводных сетевых соединений. Однако количество беспроводных сетей в домашних условиях выросло в геометрической прогрессии. Многие домовладельцы больше не думают о проводных сетях, но они по-прежнему являются ценным вариантом для многих условий.

Что такое кабель Ethernet?

Устройства в проводной сети обычно физически подключаются к серверу, модему, маршрутизатору или друг другу с помощью кабелей Ethernet. На каждом конце кабеля Ethernet есть разъем, называемый разъемом RJ45. Разъем Registered Jack 45 (RJ45) — это стандартный тип физического разъема для сетевых кабелей. Разъемы RJ45 используются почти исключительно с кабелями Ethernet и сетями.

Дерек Абелла / Lifewire

Хотя кабели Ethernet прошли несколько поколений улучшений скорости, разъем RJ45, который появляется на концах кабелей, не изменился.Независимо от того, используете ли вы кабели категории 3–6, используются разъемы RJ45. Кабели категории 7 могут быть оконцованы разъемами RJ45, но это специализированные версии под названием GigaGate45 (GG45). Разъемы GG45 обратно совместимы с разъемами RJ45.

Кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце, которые вставляются в гнезда RJ45 устройств Ethernet. Термин «штекер» относится к кабелю или штекерному концу соединения, а термин «гнездо» относится к порту или гнезду.

Заглушки, штифты и опрессовки

Вилки RJ45 имеют восемь контактов, с которыми электрически соединяются жилы кабеля. Каждая вилка имеет восемь мест на расстоянии около 1 мм друг от друга, в которые вставляются отдельные провода с помощью специальных инструментов для обжима кабеля. Промышленность называет этот тип разъема 8P8C, сокращенно от восьмипозиционного, восьмиконтактного.

Кабели Ethernet и разъемы 8P8C должны быть обжаты в схеме подключения RJ45 для правильной работы.Технически 8P8C может использоваться с другими типами соединений помимо Ethernet; он также используется, например, с последовательными кабелями RS-232. Однако, поскольку RJ45 является преобладающим использованием 8P8C, профессионалы отрасли часто используют эти два термина как синонимы.

В традиционных модемах для коммутируемого доступа и широкополосных модемах используется вариант RJ45, называемый RJ45, который имеет два контакта в конфигурации 8P2C вместо восьми. Близкое физическое сходство RJ45 и RJ45 затрудняет неподготовленному глазу различие между ними.Однако они не взаимозаменяемы.

RJ45S — устаревший стандарт, который долгое время не использовался.

Схема расположения выводов разъемов RJ45

Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю: стандарты T568A и T568B. Оба следуют соглашению о покрытии отдельных проводов одним из пяти цветов (коричневый, зеленый, оранжевый, синий или белый) с определенными комбинациями полос и сплошных цветов.

При создании собственных кабелей важно соблюдать правила T568A или T568B, чтобы обеспечить электрическую совместимость с другим оборудованием. Если вы не строите свои собственные кабели, вам нужно только проверить правильный стандарт для использования с вашим оборудованием. По историческим причинам T568B является более популярным стандартом, хотя в некоторых домах используется версия T568A. В таблице ниже представлена эта цветовая кодировка проводов в разъемах.

Штифт	T568B	T568A
1	белый с оранжевой полосой	белый с зеленой полосой
2	оранжевый	зеленый
3	белый с зеленой полосой	белый с оранжевой полосой
4	синий	синий
5	белый с синей полосой	белый с синей полосой
6	зеленый	оранжевый
7	белый с коричневой полосой	белый с коричневой полосой
8	коричневый	коричневый

Некоторые другие типы разъемов очень похожи на RJ45, и их легко спутать друг с другом. В разъемах RJ11, используемых с телефонными кабелями, например, используются шестипозиционные разъемы, а не восьмипозиционные разъемы, что делает их немного уже, чем разъемы RJ45. В остальном они очень похожи.

Проблемы с RJ45

Разъемы RJ45 имеют некоторые проблемы. Чтобы создать плотное соединение между вилкой и сетевым портом, в некоторых вилках RJ45 используется небольшой сгибаемый кусок пластика, называемый язычком. Язычок создает более плотное уплотнение между кабелем и портом при вставке, требуя давления на язычок вниз для его отсоединения.Язычок предотвращает случайное отсоединение кабеля. Эти выступы легко ломаются при сгибании назад, что происходит, когда разъем зацепляется за другой кабель, одежду или другие близлежащие предметы.

Большинство проблем с разъемом RJ45 возникает, когда провода не соответствуют предписанному стандарту. Люди, которые предпочитают работать с собственными кабелями и разъемами, должны уделять пристальное внимание правильной последовательности подключения, чтобы избежать проблем.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Amazon.com: Сетевой разъем для подключения к Интернету (50 шт. RJ45 CAT5 / 5e сквозной односекционный модульный разъем Ethernet): Industrial & Scientific

Размер: 50 штук cat5 / 5e | Цвет: Cat5 / 5e / 50

FiberFields представляет эти прочные моноблочные сквозные модульные заглушки RJ45 CAT5 / 5e для сквозного прохода.

Независимо от того, ремонтируете ли вы старые кабели на работе или дома или устанавливаете новые системы (например, IP-камеру, систему безопасности, сервер и т. Д.)), вам нужно, чтобы он был быстрым, простым и надежным. Вот почему мы создали соединители FiberFields CAT5 / 5e — заглушки для обжима проводов , которые делают соединения более простыми и эффективными.

Позволяя клеммам для витой пары вставлять через разъем и выводиться через переднюю часть, при этом проверяя цветовые коды (T568A и T568B) для обеспечения соответствия требуемому стандарту проводки (ANSI / TIA / EIA). Разъемы RJ45 обеспечивают универсальное подключение к компьютерам и сетевым компонентам, таким как маршрутизаторы, коммутаторы, сетевые принтеры и сетевые устройства хранения.Прямая проводка, способная передавать данные со скоростью до 100 Мбит / с (или до 1 Мегабит в секунду).

Набор из 50 шт. — В каждый заказ входит 50 кабельных разъемов, что обеспечивает большую гибкость и помогает сэкономить деньги в долгосрочной перспективе.

Совместимость с сетью — эти обжимные инструменты премиум-класса гарантируют надежность и качество. 4-парный многожильный неэкранированный кабель Cat5 / 5e 24 AWG с золотыми контактами 50 микрон для безошибочной передачи сигнала. Разработанные для простоты использования и долговременной надежности, вы не найдете лучших обжимных заглушек на рынке!

Подробная информация о продукте:

Прозрачные кабельные разъемы
RJ45
Концевые заделки для витой пары (без повторной зачистки проводов)
50 разъемов
Удовлетворение гарантировано

Нажмите «Добавить в корзину» сейчас, чтобы получить полный набор обжимных заглушек для быстрого, надежного и отказоустойчивого подключения к IP-сети.

Схема подключения

CAT-5 | Схема кроссоверного кабеля

Этот Схема подключения CAT5 и схема перекрестного кабеля научат установщика, как правильно собрать кабель CAT-5 с разъемами RJ45 для обычных сетевых кабелей, а также перекрестных кабелей. Обратите внимание, что эти инструкции одинаковы для кабеля CAT-6 и сетевого кабеля с четырьмя витыми парами другого типа.

На этой схеме показана последовательность цветных проводов, используемых для стандартного кабеля Ethernet EAI / TIA-568B.

На этой схеме показана последовательность цветных проводов, используемых для кроссового кабеля EAI / стандарта TIA-568A.

Установка кабеля CAT-5

EIA / TIA-568B, также известный как стандартный Ethernet, представляет собой тип подключения CAT-5, используемый для подключения Камеры IP-безопасности и сетевые видеорегистраторы (NVR) в системах IP-наблюдения. Если вы создаете перекрестный кабель, щелкните здесь, чтобы увидеть схему перекрестного кабеля.

С помощью инструмента для зачистки кабеля снимите примерно 1/3 дюйма внешней оболочки кабеля категории 5. Будьте осторожны, чтобы не зачистить и не повредить пары внутренних кабелей.
Соберите пары проводов для сетевых кабелей в следующем порядке (стандарт EAI / TIA-568B).
Вставьте провода в разъем RJ45, как показано ниже. Убедитесь, что провода находятся в правильном порядке.
Вставьте разъем RJ45 в обжимной инструмент (еще раз внимательно убедитесь, что провода остаются вставленными в правильном порядке).Надежно обожмите обжимной инструмент, чтобы надежно прикрепить RJ45 к кабелю CAT5.

Схема кроссоверного кабеля

Чтобы создать перекрестный кабель с кабелем категории 5, следуйте инструкциям, приведенным выше для Подключение CAT-5, кроме случаев, когда вы переходите к шагу 2, используйте приведенную ниже схему перекрестного кабеля:

Автор

Эта статья поддерживается Майк Халдас, соучредитель и управляющий партнер CCTV Camera Pros.Вопросы об этой странице можно направлять по адресу [email protected].

Применение Ethernet для витой пары

| Fluke Networks RJ45

Мастера на все руки

«RJ» в RJ45 обозначает зарегистрированный разъем, стандартное обозначение, которое возникло в рамках схемы кода заказа универсальных услуг (USOC) системы Bell System еще в 1970-х годах для телефонных интерфейсов. Старый телефонный разъем RJ, с которым вы, вероятно, знакомы, — это RJ11.RJ11 использует 6-позиционный, 2-контактный (6P2C) интерфейс для телефонных услуг с одной линией, и это то, с чем большинство из нас выросло в своих домах. А если вы из мира телефонии, вы также можете быть знакомы с RJ14 и RJ25, которые используют 6P4C (4-контактный) и 6P6C (6-контактный) для двух- и трехлинейного обслуживания соответственно.

Хотя обозначение RJ технически относится только к разводке разъема (т. Е. Количеству позиций и количеству подключенных проводов), обозначения обычно используются для обозначения фактического типа модульного разъема независимо от проводки.Это создало массу путаницы.

Например, в то время как RJ11 технически представляет собой соединение с однопроводной парой (из-за его 2-контактного состояния), RJ14 и RJ25 используют один и тот же шестипозиционный модульный разъем, и поэтому они физически идентичны, несмотря на разное количество контактов. Это привело к тому, что все три этих разъема стали называться разъемами RJ11, хотя технически RJ14 и RJ25 НЕ являются RJ11.

Это похоже на то, что мы теперь называем разъемами Ethernet для витой пары 8P8C как RJ45.Первым пользователем проводки 8P8C был RJ45 с ключом, который использовался для соединения двух магистральных линий в мире телефонии. Когда мир телефонии начал передавать данные через эти разъемы, название RJ45 прижилось.

Однако настоящий RJ45 с ключом не полностью совместим с современными разъемами Ethernet для витой пары 8P8C; Вилки 8P8C могут подключаться к настоящей розетке RJ45, но настоящая вилка RJ45 не может подключаться к розетке 8P8C Ethernet (если, конечно, вы не отрежете небольшой пластиковый язычок, на котором она закрывается).

Если обувь подходит

Поскольку оригинальный RJ45 с ключом используется редко, и большинство из нас никогда не столкнется с этими телефонными разъемами, на самом деле нет ничего страшного в том, что все мы используем терминологию RJ45 для разъемов Ethernet для витой пары.
