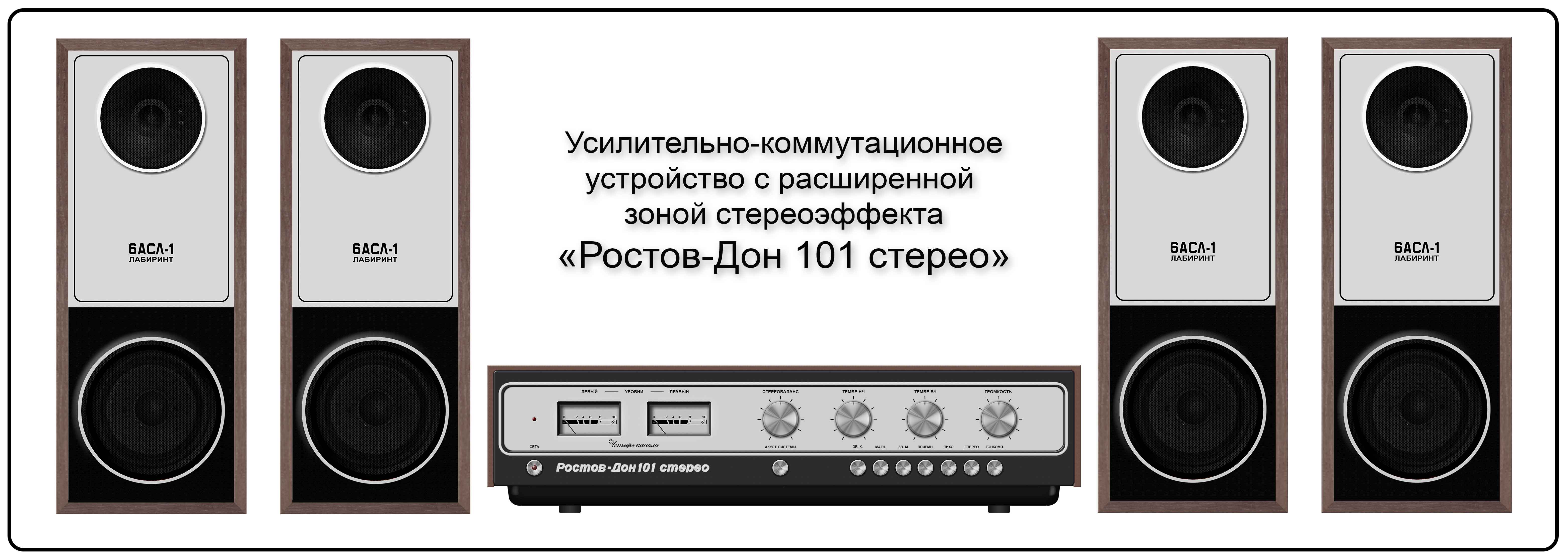

«Ростов-Дон 101 стерео» — УКУ с расширенной зоной стереоэффекта — «Эта корова наша»,

Скажу честно: чего не было, того не было. Ни разу в жизни не попадало ко мне это изделие на рабочий стол. Редкая в наших краях машина, да-с… Давно меня подмывает разузнать, как же воспринимается на слух раздвинутая таким неожиданным образом зона стереоэффекта. Ведь что оне, инженеры эти, исделали (см. рисунок 5). К основным левому и правому каналам добавили они ещё по одному каналу, сдвинув для каждого из них фазу на 90°. Подозреваю, что платой за такое решение стало ухудшение локализации источников звука, да и просто — «размазалась» стереопанорама. Впрочем, устройства этого я так ни разу в жизни и не прослушал, да-с…

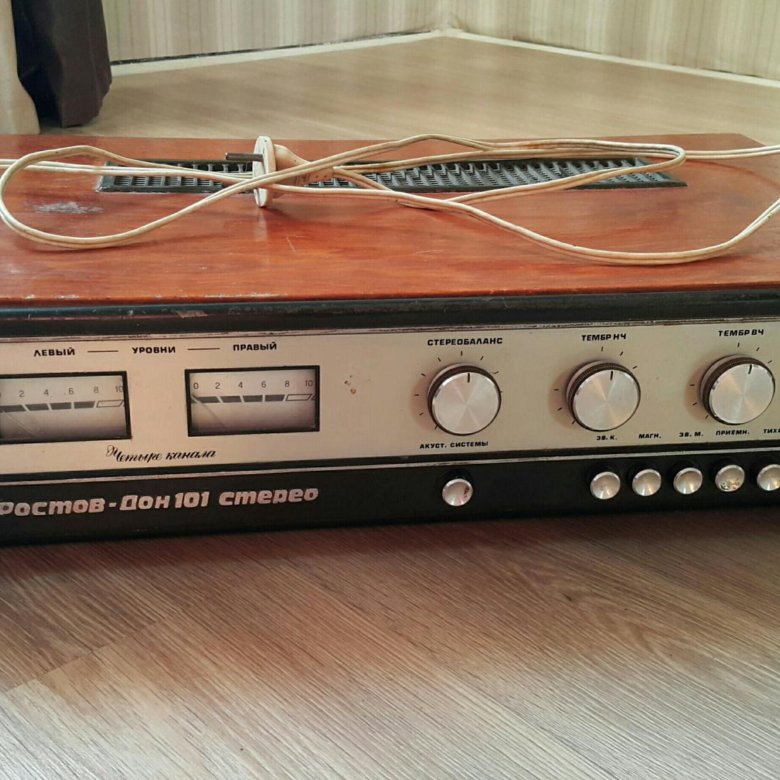

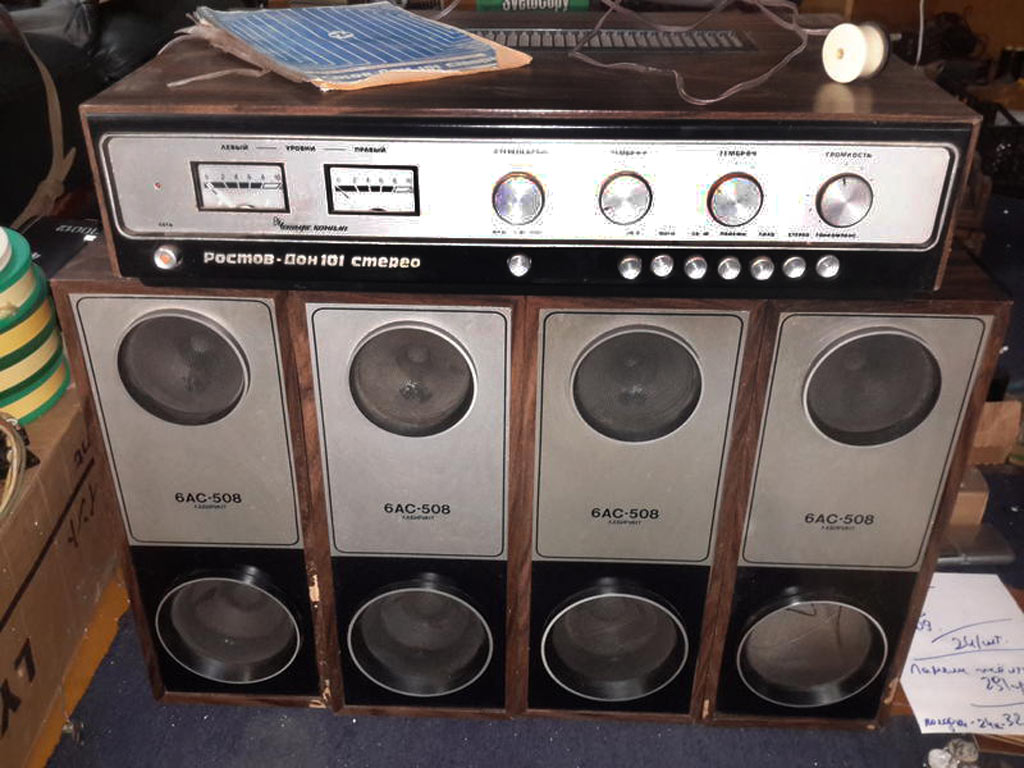

Вообще же, машинка эта выглядит очень даже интересно. Да, вот ещё что: не нашёл я, как ни старался, западного аналога этого мастодонта (а вот это уже действительно интересно). В первую очередь полез я искать его среди изделий фирмы AKAI, исходя из того, что лабиринтные АС 6АСЛ-1 ростовчане «сняли» именно с акаевских АС Jet Stream (об этом ниже). Так вот: среди акаевских конструкций того времени водились квадрофонические системы, но вот такой неожиданной штуки я у них, как ни старался, так и не отыскал. Прошёлся я и по каталогам прочих героев того времени, впрочем, с тем же результатом… Хотя, конечно и не факт, что её не увели у какого-нибудь менее именитого производителя, или я невнимательно изучал тогдашние каталоги, или не попался мне нужный каталог, — всё же каталогов этих  до нашего времени дожило довольно мало… В общем, боясь ошибиться, откладывал я публикацию этого поста с самой весны, а теперь вот наконец решил: прошляпил так прошляпил, — и хрен с ним!

Да-с… Так вот: как я уже писал выше, конструкцию акустических систем этого аппарата ростовчане скопировали у японцев, с модных на тот момент лабиринтных АС Jet Stream (реактивный поток) фирмы AKAI. Сделали они это без зазрения какой либо совести, то есть, — с точностью до миллиметра. Единственное, что пришлось изменить ростовским инженерам, так это добавить в АС твиттер 3ГД31, ну и фильтр для твиттера установить пришлось тоже. Не нашлось у нас тогда широкополосной головки требуемых габаритов и мощности и потому наши инженера́ без второго слова перевернули японскую систему кверху колёсами (дабы центр тяжести ея оказался внизу, а твиттер, как ему и положено, вверху) и всобачили тудой этот самый разнесчастный твиттер, да-с… Решение, как по мне, более чем здравое.

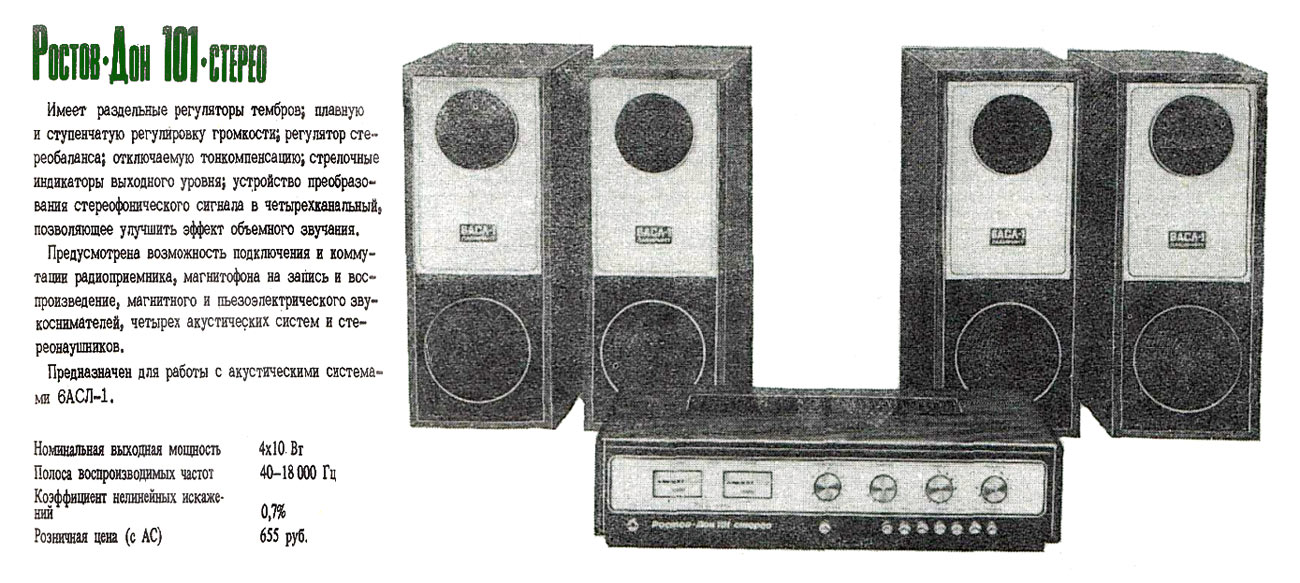

Напоследок приведу я ностальгическую японскую рекламную фотку тех лет (на ней как раз и изображена квадрофоническая система фирмы AKAI, укомплектованная акустическими системами Jet Stream).

«РОСТОВ-ДОН-101-СТЕРЕО»

В. Кияшко, Н. Сидневец, Ю. Савкин

«Радио» №3, 1978 год

Система  объемного звучания «Ростов-Дон-101-стерео» состоит из усилительно-коммутационного устройства и четырех двухполосных громкоговорителей 6АСЛ-1 лабиринтного типа. Она обеспечивает прослушивание монофонических программ с эффектом объемного звучания и стереофонических программ с расширенной зоной стереоэффекта. Источниками сигнала могут быть магнитофон, электропроигрыватель или радиоприемник (тьюнер).

Технические характеристики УКУ:

Номинальный диапазон усиливаемых частот, Гц 40… 18 000
Неравномерность амплитудно-частотной характеристики каналов в номинальном диапазоне частот, дБ, не более     2
Выходная мощность каждого канала на нагрузке 4 Ом, Вт:
номинальная     10
максимальная     15
Коэффициент гармоник по электрическому напряжению при номинальной выходной мощности в номинальном диапазоне частот, %, не более     1
Относительный уровень помех, дБ, не более, с входа:
керамического звукосниматели («Зв. к.» и магнитофона («Магн.»)    —    60
магнитного звукоснимателя («Зв. м.*)     —    50
тьюнера («Приемн.»). . .    —    50
Чувствительность, мВ, с входа:
«Зв. к.» и «Магн.». . . .    200. . .250
«Зв. м.»     3 … 5
«Приемн.»     20 … 25
Пределы регулировки тембра на частотах 63 Гц и 16 кГц, дБ, не менее. .    ±10
Пределы плавной регулировки громкости, дБ. не менее     60
Ступенчатое ослабление громкости, дБ, не менее    —15
Рассогласование фаз выходных напряжений между стереоканалами в диапазоне частот 1 . ..6 кГц, градус      …    90 ±15
Коэффициент демпфирования, не менее     8

Потребляемая мощность, В А     150
Габариты, мм     530 x 355 x 136
Масса, кг     16,5

Технические характеристики громкоговорителя 6АСЛ-1:

Номинальная мощность,    Вт    6
Эффективно воспроизводимый диапазон частот (при неравномерности частотной характеристики 15 дБ), Гц     63. .. 18 000
Номинальное входное сопротивление, Ом     4
Среднее стандартное звуковое давление, Па     0,1
Суммарный коэффициент гармоник по звуковому давлению при номинальной мощности на частоте 1 кГц, %, не более     3
Габариты, мм     1 70x 285x 430
Масса, кг    7

Структурная схема усилительно-коммутационного устройства «Ростов-Дон-101-стерео» показана на рис. 3. Источники входных сигналов подключают к разъемам X1 — Х4, громкоговорители — к разъемам Х6 — Х9, стереотелефоны — к разъему Х5. Выбранный источник сигнала подключают к входу усилителя А1 нажатием соответствующей кнопки переключателя S1. Усиленный сигнал через переключатели S1.5 («Тихо» — ступенчатый регулятор громкости) и S1.6 («Стерео») поступает на сдвоенный переменный резистор R7, являющийся регулятором громкости. Нажатием на кнопку S17 («Тонкомпенсация») к нему можно подключить цепи тонкомпенсацни C2C4R5 и C3C5R6, улучшающие качество звуковоспроизведения при малой громкости. Положение кнопки S1.6, показанное на схеме, соответствует подаче на вход УКУ монофонического сигнала. Выходы усилителя А1 и регуляторы громкости в этом случае соединены параллельно.

Чувствительность и амплитудно-частотная характеристика (АЧХ) двухканального входного усилителя А1 изменяются в зависимости от выбора источника сигнала. Необходимые переключения производит электромагнитное реле (на рис. 3 оно не показано), размещенное в усилителе и управляемое кнопкой S1.3.

При работе от магнитного звукоснимателя (нажата кнопка S1.4) срабатывает реле К2, подключая к входу усилителя разъем ХЗ. Реле же, находящееся в усилителе А1, не срабатывает, так как цепь питания его обмотки разомкнута (кнопка S1.3 в положении, показанном на схеме). При этом АЧХ усилителя соответствует стандартной, а его чувствительность составляет 3…5 мВ.

Нажатие на кнопку S1.3 приводит к тому, что реле К2 отпускает (вход усилителя соединяется с разъемом Х4), а реле, находящееся в усилителе, срабатывает. В результате АЧХ усилителя становится линейной и чувствительность уменьшается до 20…25 мВ.

Во входном усилителе имеется еще один двухканальный тракт, который используется при работе от керамического звукоснимателя и магнитофона. Они подключаются к усилителю контактами реле К1 (цепь его питания коммутируется контактами кнопки S 1.1). Выходы же усилителей этого тракта соединяются с выходом усилителя А1 контактами еще одного реле (на схеме также не показано). При этом выходы усилителей сигналов магнитного звукоснимателя и радиоприемника отключаются.

С движков переменного резистора R7 сигналы поступают на входы эмиттерных повторителей А2 и а с них — на регуляторы тембра по высшим и низшим частотам, предварительные усилители А4 и А5 и фазовращатели U1 и U2.

Выходные сигналы фазовращателей, сдвинутые по фазе на 90° друг относительно друга (в каждом канале), подаются на бестрансформаторные усилители мощности А6.1, А6.2 и А7.1, А7.2. Питаются эти усилители от двуполярного источника, расположенного в блоке питания G1.

Для контроля уровнен выходных напряжении служат стрелочные индикаторы P1 и Р2. подключенные к выходам усилителей мощности через выпрямители U3 и U4.

Все функциональные узлы УКУ, кроме фазовращателей, выполнены по известным схемам и каких-либо принципиальных особенностей не имеют.

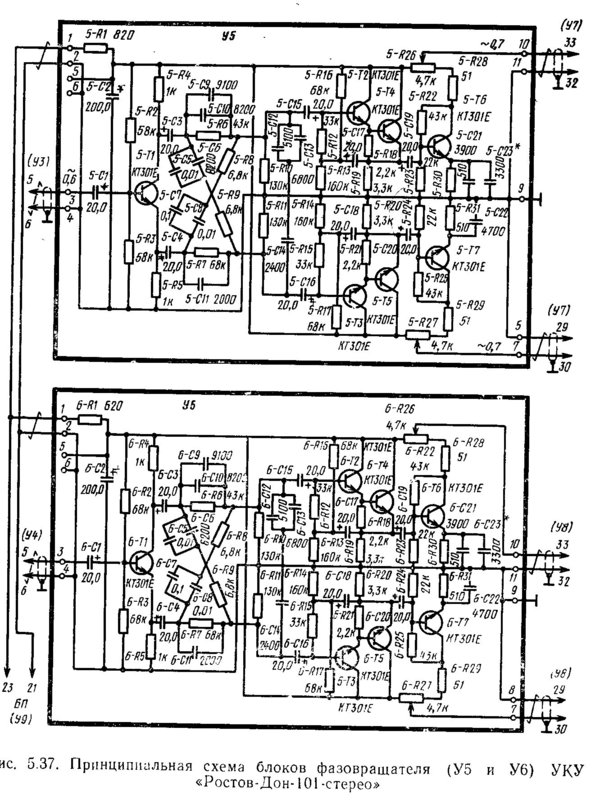

Принципиальная схема фазовращателя одного из каналов показана на рис. 4.

Его входное устройство представляет собой каскад на транзисторе V1 с разделенной нагрузкой. Собственно фазовращающая цепь, состоящая из резисторов и конденсаторов создает на входе составных эмиттерных повторителей V2, V4 и V3, V5 два сигнала с требуемым (90°) фазовым сдвигом в указанном выше диапазоне звуковых частот. Эти сигналы усиливаются каскадами на транзисторах V6 и V7 и поступают на усилители мощности. Одинаковые уровни сигналов на выходе фазовращателя устанавливают подстроечными резисторами R26 и R27.

Для получения объемного звучания громкоговорители устанавливают в один ряд (рис. 5) на расстоянии 100…150 мм от стены. Расстояние l между громкоговорителями левого и правого каналов выбирают в зависимости от размера помещения.

г. Ростов-на-Дону

Принципиальные схемы УКУ «Ростов-Дон 101 стерео» (кликабельно):
