Роторный стирлинг. Роторный двигатель Стирлинга: инновационная разработка российских изобретателей

Как работает роторный двигатель Стирлинга. Какие преимущества он имеет перед классическими двигателями внутреннего сгорания. Почему эта разработка может стать прорывом в двигателестроении.

История создания двигателя Стирлинга

Двигатель Стирлинга был изобретен шотландским инженером Робертом Стирлингом в 1816 году. Это был двигатель внешнего сгорания, работающий за счет нагрева и охлаждения рабочего тела. Однако в то время он не получил широкого распространения из-за сложности конструкции по сравнению с паровыми машинами и появившимися позже двигателями внутреннего сгорания.

В наши дни интерес к двигателям Стирлинга вновь возрос. Это связано с их экологичностью, возможностью работы на различных видах топлива и высоким теоретическим КПД. Ведутся активные разработки по созданию эффективных двигателей Стирлинга для различных применений.

Принцип работы классического двигателя Стирлинга

Классический двигатель Стирлинга состоит из следующих основных элементов:

• Цилиндр с поршнем
• Вытеснитель
• Нагреватель
• Охладитель
• Регенератор

Принцип работы основан на циклическом сжатии и расширении рабочего тела (обычно газа) при его нагреве и охлаждении. За счет разности давлений поршень совершает возвратно-поступательные движения, которые преобразуются во вращательное движение вала.

Основные этапы работы двигателя Стирлинга:

1. Изотермическое расширение — газ нагревается и расширяется, совершая работу
2. Изохорное охлаждение — газ охлаждается при постоянном объеме
3. Изотермическое сжатие — газ сжимается при постоянной температуре
4. Изохорный нагрев — газ нагревается при постоянном объеме

Особенности роторного двигателя Стирлинга

Российские изобретатели предложили инновационную конструкцию роторного двигателя Стирлинга, которая имеет ряд преимуществ перед классической схемой:

• Вместо поршней используются роторы с выдвижными лопатками
• Рабочее тело движется в одном направлении по замкнутому контуру
• Используется несколько секций (модулей) на одном валу
• Применяются дисковые вращающиеся регенераторы
• Возможна реализация различных термодинамических циклов

Такая конструкция позволяет значительно упростить механизм и повысить эффективность двигателя.

Преимущества роторного двигателя Стирлинга

Роторный двигатель Стирлинга обладает следующими важными преимуществами:

• Высокий теоретический КПД (до 70%)
• Возможность работы на различных видах топлива
• Экологичность из-за внешнего подвода теплоты
• Низкий уровень шума и вибраций
• Простота конструкции и высокая надежность
• Большой крутящий момент во всем диапазоне оборотов
• Длительный ресурс работы

Эти качества делают роторный двигатель Стирлинга перспективным для различных применений, в том числе на транспорте.

Возможные области применения

Роторные двигатели Стирлинга могут найти применение в следующих областях:

• Автомобильный транспорт
• Малая энергетика
• Когенерационные установки
• Солнечные электростанции
• Подводные аппараты
• Космические аппараты

Особенно перспективно использование таких двигателей в гибридных силовых установках автомобилей, где они могут эффективно работать в режиме генератора.

Проблемы и перспективы развития

Несмотря на очевидные преимущества, роторные двигатели Стирлинга пока не получили широкого распространения. Это связано со следующими факторами:

• Отсутствие серийного производства
• Необходимость применения новых материалов и технологий
• Сложность регулирования мощности
• Высокая стоимость опытных образцов

Однако развитие технологий и появление новых материалов открывает перспективы для создания эффективных и доступных роторных двигателей Стирлинга. Их внедрение может стать важным шагом в развитии экологически чистого транспорта и энергетики.

Заключение

Роторный двигатель Стирлинга, разработанный российскими изобретателями, представляет собой инновационное решение, объединяющее преимущества классического двигателя Стирлинга и роторной конструкции. Эта разработка имеет большой потенциал для применения в различных областях техники и может внести значительный вклад в развитие экологически чистых источников энергии.

Дальнейшие исследования и разработки в этом направлении позволят создать высокоэффективные двигатели, способные составить конкуренцию традиционным двигателям внутреннего сгорания. Это открывает новые возможности для развития автомобильной промышленности и энергетики в целом.

СТИРЛИНГ ПО-РОССИЙСКИ | Наука и жизнь

Ограниченные запасы углеводородного топлива и высокие цены на него заставляют инженеров искать замену двигателям внутреннего сгорания. Российский изобретатель предлагает простую конструкцию двигателя с внешним подводом теплоты, который рассчитан на любой вид топлива, даже на нагрев солнечными лучами. Создатель проекта двигателя Виталий Максимович Нисковских — конструктор, широко известный специалистам-металлургам не только в нашей стране, но и за рубежом. Он автор более 200 изобретений в области оборудования по разливке стали, один из основателей отечественной школы проектирования машин непрерывного литья криволинейных заготовок (МНЛЗ). Сегодня 36 таких машин, изготовленных под руководством В. М. Нисковских на Уралмаше, работают на металлургических комбинатах России, а также в Болгарии, Македонии, Пакистане, Словакии, Финляндии, Японии. Роторный двигатель внешнего сгорания состоит из двух цилиндров, соединенных двумя ветками трубопроводов — высокого и низкого давления (для наглядности роторы разнесены, хотя в действительности они находятся на одном валу).

‹

›

В 1816 году шотландец Роберт Стирлинг изобрел двигатель с внешним подводом теплоты. Широкого распространения изобретение в то время не получило — слишком сложной была конструкция по сравнению с паровой машиной и появившимися позже двигателями внутреннего сгорания (ДВС).

Однако в наши дни вновь возник острый интерес к двигателям Стирлинга. Постоянно появляется информация о новых разработках и попытках наладить их массовое производство. Например, на голландской фирме «Филипс» построили несколько модификаций двигателя Стирлинга для большегрузных автомобилей. Двигатели внешнего сгорания ставят на судах, на небольших электростанциях и ТЭЦ, а в перспективе собираются оснащать ими космические станции (там их предполагают использовать для привода электрогенераторов, поскольку двигатели способны работать даже на орбите Плутона).

Двигатели Стирлинга имеют высокий кпд, могут работать с любым источником теплоты, бесшумны, в них не расходуется рабочее тело, в качестве которого обычно применяют водород или гелий. Двигатель Стирлинга мог бы успешно использоваться на атомных подводных лодках.

В цилиндры работающего двигателя внутреннего сгорания вместе с воздухом обязательно заносятся частицы пыли, вызывающие износ трущихся поверхностей. В двигателях с внешним подводом теплоты такое исключено, поскольку они абсолютно герметичны. Кроме того, смазка не окисляется и требует замены значительно реже, чем в ДВС.

Двигатель Стирлинга, если его использовать как механизм с внешним приводом, превращается в холодильный агрегат. В 1944 году в Голландии образец такого двигателя раскрутили с помощью электромотора, и температура головки цилиндра вскоре понизилась до -190°С. Подобные устройства успешно используют для сжижения газов.

И все же сложность системы кривошипов и рычагов в поршневых двигателях Стирлинга ограничивает их применение.

Проблему можно решить, заменив поршни роторами. Основная идея изобретения состоит в том, что на общем валу установлены два рабочих цилиндра разной длины с эксцентриковыми роторами и подпружиненными разделительными пластинами. Полость нагнетания (условно — сжатия) малого цилиндра соединена с полостью расширения большого цилиндра через канавки в разделительных пластинах, трубопровод, теплообменник-регенератор и нагреватель, а полость расширения малого цилиндра — с полостью нагнетания большого цилиндра через регенератор и холодильник.

Двигатель работает следующим образом. В каждый момент времени из малого цилиндра в ветвь высокого давления поступает некоторый объем газа. Чтобы заполнить полость нагнетания большого цилиндра и при этом сохранить давление, газ нагревают в регенераторе и нагревателе; его объем увеличивается, и давление остается постоянным. То же, но «с обратным знаком» происходит в ветви низкого давления.

Из-за разницы в площадях поверхности роторов возникает результирующая сила F=∆p(S_б—S _м), где ∆p — разность давлений в ветвях высокого и низкого давлений; S_б — рабочая площадь большого ротора; S_м — рабочая площадь малого ротора. Эта сила вращает вал с роторами, и рабочее тело непрерывно циркулирует, последовательно проходя через всю систему. Полезный рабочий объем двигателя равен разности объемов двух цилиндров.

См. в номере на ту же тему

А. ДУБРОВСКИЙ — Классический четырехтактный…

Роторные двигатели внешнего сгорания

Первые тепловые машины созданные человечеством были машинами внешнего сгорания. Они широко (для того времени) использовались в различных  отраслях промышленности и на транспорте. Как правило, основой преобразования энергии газа во вращательное движение была кинематика поршневого двигателя с кривошипно-шатунным механизмом. После создания двигателей внутреннего сгорания, сфера применения двигателей с внешним подводом тепла значительно сократилась. В последнее время в связи с развитием  технологии, появлением новых материалов появились перспективы реализовать потенциальные возможности двигателей  внешнего сгорания. Их относительная экологическая чистота, возможность применения помимо традиционного другого разнообразного топлива  или источников тепла (солнечной, ядерной энергии) меньшая шумность возродила интерес к ним

.

Одним из самых конструктивно и технологически проработанным (не считая турбин)  двигателем внешнего сгорания является двигатель Стирлинга, который к тому же имеет довольно высокий теоретический (до 70 %) КПД. Правда, основные модификации  (альфа, бета, гамма) таких двигателей конструктивно сложны и громоздки, а схема преобразования теплоты, содержащейся в топливе, предполагает значительные потери механической энергии, и небольшую по сравнению с обычным ДВС, удельную мощность. Кроме того, сложно решить  вопросы уплотнения и    герметизации рабочего тела. И попытки обойти эти проблемы в существующих схемах, даже с учетом новых технологий, пока не привели к созданию конкурентоспособной  с обычным ДВС силовой установки.

Авторы предлагают варианты схем построения двигателей внешнего сгорания, лишенных, на их взгляд,  некоторых из вышеописанных, существенных недостатков. Такие схемы позволяют иметь высокие удельные характеристики двигателей, меньшие требования к уплотнениям, использование распространенных компонент в качестве рабочего тела и более низкие значения средних давлений цикла без потери эффективности. Тип расширительной машины  и схемы построения двигателя позволяют иметь два важных свойства.

 Первое – однонаправленностьпроцесса  исключает потери, связанные с изменением направления  движения рабочего тела. Возвратно–поступательное движение поршневой машины (большинство построенных двигателей имеет этот тип кинематики), создает  и  соответственное движение рабочего тела. А это,  при больших паразитных объемах и на высоких частотах вращения, приводит  к уменьшению   перемещаемой массы рабочего тела в системе согласно тактам цикла. В существующих двигателях с возвратно поступательным движением, порции рабочего тела не могут в цикле находится более чем в двух смежных тактах.  Приходится резко ограничивать объемы теплообменников и трубопроводов. Ограничение объемов теплообменников  свою очередь ведет к  снижению скорости теплообмена. И тогда, для построения двигателей с высокими удельными характеристиками полученных за счет значительных оборотов, надо   использовать рабочее тело с большим коэффициентом теплопередачи (водород, гелий). А  ограничение объемов трубопроводов приводит  к большим газодинамическим потерям (уменьшение проходного сечения).

Однонаправленность, же позволяет иметь в устоявшемся режиме относительно  постоянную скорость рабочего тела в системе и темне позволяет пружинить рабочим телом, что значительно уменьшает потери от паразитных объемов. Используя это свойство можно иметь в теплообменнике 2-3 «порций» рабочего тела. Отсюда,  при сквозном проходе рабочего тела по закольцованному контуру, время теплообмена можно увеличить в 2-3 раза, и при этом  иметь более развитую  площадь теплообмена за счет больших теплообменников. А это в свою очередь увеличит и скорость теплообмена. Похожие схемы имеют двигатель Нисковских и частично Цвауэра.

Второе –  параллелизм,  кратно увеличивающий (при равном количестве рабочих тактов в единицу времени) время такта в цикле т.к. каждый такт в параллельных секциях происходит   одновременно и синфазно, что приводит и соответственному увеличению  времени теплообмена. К примеру, это время вчетверо больше, чем в существующих двигателях Стирлинга любой модификации с последовательным чередованием тактов  цикла.  И это качество, при равных условиях, позволяет иметь меньшую  скорость рабочего тела, тем самым значительно уменьшая и газодинамические потери.

  В итоге, реализуя оба свойства длительность теплообмена   можно увеличить на порядок. А это  – повышение удельных показателей двигателей использующих доступный газ, к примеру азот  (воздух) на уровень двигателей, где в качестве рабочего тела используется вещество с большим коэффициентом передачи теплоты (водород и гелий). И поэтому появляется возможность создания относительно дешевых двигателей с высокими удельными характеристиками, с меньшими требованиями к уплотнениям, с функцией  компенсации потери рабочего тела(воздух) и поддержании среднего давления цикла посредством подкачки (компрессор с независимым приводом или от двигателя, ресивер и т.д.) из атмосферы. Кроме того, более высокая масса воздуха (по сравнению с водородом), при однонаправленном движения  рабочего тела, способствует накоплении энергии, чем выравниваются возникающие пульсации потока.

 Естественно в качестве рабочего тела можно использовать и другие газы, а с применением  водорода или  гелия можно кратно увеличить удельную мощность (за счет оборотов)   по отношению к существующим двигателям, до пределов механических ограничений.

Сердце данных двигателей его силовая часть, основа преобразования – роторная машина расширения (Рис.1).













 Машина расширения для двигателя внешнего сгорания  содержит неподвижный корпус  представляющий полый цилиндр, который с торцов прикрыт крышками, ротор  в виде посаженного на вал  колеса и имеющего n  П-образных выдвигающихся, посредством выдвижного устройства (ВУ), пластин –лопаток расположенных в спицах. Внутренняя ободная поверхность корпуса и внешняя ободная поверхность ротора образуют n  синусоидальнообразных полостей с впускными и выпускными окнами каждая.

  Конструктивные особенности машины расширения позволяют иметь довольно значительные объемы полостей, при небольших общих габаритах. Самым оптимальным является трехлопаточный вариант, (и при  дальнейшем увеличении лопаток — кратно трем) обеспечивающий при минимальном диаметре ротора максимальное значение опорной части лопаток при  их полном выдвижении, и наибольшую величину этого выдвижения.

Механизм ВУ обладает несложной кинематикой и суть вспомогательное устройство, а не элемент преобразования энергии, и служит для согласования выдвижения лопаток с углом поворота ротора. Механизм ВУ не подвергается большим динамическим нагрузкам  и не является  источником значительных механических потерь.

 Герметизацию полостей машины расширения можно обеспечить путем лабиринтных уплотнений. В внутриободном пространстве ротора можно иметь избыточное давление без потерь КПД ( в отличии альфа модификаций, где подпоршневое давление в картере уменьшает КПД). Лопатки находятся в закрытых (изолированных от внутриободного пространства ротора) каналах расположенных в спицах с выходом только в рабочие полости и  соединенных с элементами ВУ (толкателями) через легко уплотняемые штоки. Последние, в свою очередь, могут быть защищены гофрированными втулками от масла. Внутриободное пространство ротора в свою очередь должно быть отделено (не показано) от подверженного  смазке около осевого пространства (где расположены элементы ВУ). В каналах лопаток (лучше с выталкивающей стороны) расположены желобки, для подвода рабочего тела к тыльной грани лопаток, что бы избежать  тормозящего разряжения.

                        Работа машины расширения осуществляется следующим образом (Рис.2).





















 Рабочее тело  через впускное окно  подается в рабочую полость  и, воздействуя на заднюю грань (по ходу вращения) лопатки, заставляет ротор  вращаться. А в дальнейшем  лопатка своей передней гранью выталкивает отработанное рабочее тело через выпускное окно, чем обеспечивается  его прямоточное движение внутри расширительной машины.

Построение двигателя как комбинации нескольких размещенных на одном валу модулей (секций машин расширения) с подобранными объемами полостей и расположением зон нагрева и охлаждения, позволяет задать  любой термодинамический цикл его работы (с учетом параметров рабочего тела, конструкционных материалов, и используемого топлива), к примеру  цикл Стирлинга, Эриксона и т. д. Варианты схем построения двигателей ограниченны только рациональностью и здравым смыслом и показывают гибкость данной конструкции.

Классический цикл Стирлинга  реализуется в двигателе, в котором  на всех этапах цикла используется  только газообразное рабочее тело с четырьмя переменными объемами и с использованием регенераторов (Рис3. схема построения).

















 Двигатель составлен из последовательно расположенных на одном валу  секций-модулей  Si  (где i = 1,2…k), каждая из которых имеет  N полостей  определенного (условного) объема Vi. И двигатель состоит из двух четко разделенных частей.  Одна – нагревается (горячая) Dh, а другая – охлаждается (холодная) Dc.. Участки корпуса и ротора, принадлежащие к разным частям, теплоизолированы друг от друга.   Основные элементы Ву (кривошипы, коромысло) расположены в «холодной» части двигателя. Водило с расположенными на нем элементами, организующими качание вала выдвижного устройства,  может быть общим для всех секций двигателя. А вал ВУ проходит по геометрической оси через общий полый вал роторов модулей  и «поэтажно» имеет рычаги с толкателями лопаток. Этим обеспечивается синфазное выдвижение лопаток  всех модулей.  Каждая часть состоит из  двух секций S. Соотношение объемовVполостей соответствующих секций Si (модулей), ( V1 = V2, V3 = V4для цикла Стирлинга).  Выпускные окна  полостей одной секции (Si)последовательно соединены трубопроводами с впускными окнами  другой Si+1 (последующей по циклу). А так, как не имеет значения, из какой полости секции (Si) рабочее тело перейдет в конкретную полость следующей по циклу секции (Si+1), то можно  выходы одной секции и   входы следующей свести в один коллектор  кольцевого типа, охватывающий двигатель и исполняющий роль теплообменника, причем   значительная  площадь его поверхности  будет этому способствовать. В определенном месте (в соответствии с термодинамическим циклом) в  разрез трубопроводов противонаправленных потоков рабочего тела вставлены вращающиеся вокруг своей оси дисковые регенераторы (регенератор) рабочеготела Rg 1.  Регенераторимеет радиальное разделение его насадок на секторы теплоизоляционными продольными пластинами (в поперечном разрезе –  как цитрусовые). Трубопроводы различных направлений (относительно зон нагрева и охлаждения), в разрез которых вставлен диск-кассета,  чередуясь, последовательно разнесены с учетом направления вращения диска с насадками (причем на один диск могут подводится трубопроводы от нескольких полостей, или их общего коллектора). Скорость вращения диска регенератора  и толщина насадок должна быть согласована со скоростью вращения ротора, с учетом привода от двигателя (возможный и независимый привод). Задавая направленность рабочего тела (подсоединением трубопроводов к соответствующим сторонам диска регенератора), можно еще  использовать и резонансный эффект.

Для предотвращения потерь связанных с холостым проходом рабочего тела рабочих полостей, в модуле расширения (или в других модулях в зависимости от цикла), при нахождении лопаток в зоны перехода, нужна перекрывающая задвижка перед впускным окном соответствующего модуля. Диск регенератора также может исполнять роль запирающей задвижки, перекрывающей трубопровод в момент прохождения лопаткой зону перехода, когда соответствующий сектор будет  глухо закрыт пластиной.

 Нагрев рабочего тела происходит в нагревателе Hот любого источника тепла ((в представленном – горелки). Охлаждение рабочего тела в холодильнике С посредством  охлаждающей жидкости с последующим отводом тепла через радиатор Rd.  Нагрев и охлаждение также захватывают стенки  модулей в соответствии расположении последних  в определенных  зонах (частях ) двигателя.  Для более эффективного использования тепла рабочего тела  служит и  предварительный теплообменник НС 1 выравнивающий  температуру отходящего и входящего потока  рабочего тела. Для регулировки мощности служит золотник Z , управляемый посредством  штока,  и перепускной канал, соединяющий выпускной трубопровод секции  S1 с впускным. Выдвигаясь, при регулировании, золотник отсекает часть потока рабочего тела выходящего из модуля «холодного» отдела и следующего в «теплый»  и возвращает во входящий трубопровод данного модуля. Тем самым определяется количество рабочего тела проходящего через зону нагрева, что  и  соответственно влияет на изменение мощности с высокой степенью реакции.

Подвод воздуха к горелкам (для источников тепла требующих кислород) происходит посредством нагнетателя, через воздушный  регенератор Rg 2( построенного аналогично Rg 1) и  встроенного в противонаправленные каналы подвода воздуха и отвода  отработанных газов. Тем самым идет подогрев воздуха к горелкам и уменьшаются тепловые потери. Для той же цели  также используется  и воздушный предварительный теплообменник НС 2. Такая обвязка позволяет максимально исключить (уменьшить) тепловые потери.

В данном исполнении термодинамический цикл, благодаря синфазности выдвижения лопаток будет более полно соответствовать теоретическому циклу Стирлинга.

Полезная работа двигателя будет

L= Pср. h (V2 –V1) – Pср.c(V3 – V4) – Lспр.

   где, Pср. h   — среднее давление в горячем отделе

           Pср. c  — среднее давление в холодном отделе

Pср. h   = Pср.c *(T2 ) / (T1 ) ,

где T1  — температура (K) холодильника ( в отделе C),     T2 – температура (K) нагревателя (в отделе H)

            L спр.  – работа сил механического, газодинамического и др. сопротивления.

 Мы уже отмечали гибкость системы для  построения двигателей по различным термодинамическим циклам. И, как вариант, исключим одну малую «горячую» секцию с условным объемом  V2.Образующая система с подобранными объемами V1, V3. V4. и рабочим процессом при трех тактах  будет реализовывать следующий термодинамический (в теории естественно) цикл.

Это естественно, приведет к некоторой потере эффективности. Но, помимо упрощения конструкции двигателя и снижения его массогабаритных показателей, можно иметь важное преимущество. В «горячей» области в секции с условным объемом  V3, давление, перед  и после лопатки существенно не различимо (естественно будут определенные незначительные отклонения). Отсюда  в самой термически нагруженной части двигателя значительно упрощаются требования к уплотнениям лопаток. Достаточно иметь технологические зазоры (как в турбине) между стенками рабочей полости и торцами лопатки. Это возможно, так как выдвижение лопаток согласованно с углом поворота ротора. А в оставшихся «холодной» секции с почти «комнатной» температурой, проблемы уплотнений (включая материал изготовления) решить значительно проще.



Также можно позволяют построить  паровой двигатель с использованием регенераторов (общий вид рис. 1).

В двигателе, в качестве рабочего тела используются  две компоненты, одна  постоянно пребывающая в цикле в газообразном состоянии — газовый носитель, и компоненты  изменяющей свое фазовое состояние. Газовая составляющая в двухобъемном варианте, может и не является рабочим телом. Это несущая и вспомогательная субстанция позволяющая использовать регенераторы в паровой машине. И газовая составляющая изначально находится при повышенном давлении.

Для построения данного двигателя используем две секции (модуля), первая S1 с условным объемом  V1 является насосом газовой составляющей, а вторая  S3 с условным большим объемом V3-  непосредственно машина расширения (Рис.5).



Рабочее тело (в газообразном состоянии) с газовым носителем, пройдя  после расширения  регенератор Rg 1, в конденсаторе-сепараторе Cs, конденсируется и становится жидкостью, а газовая составляющая попадает в малую «холодную» секцию S1 (V1).

 На выходе этой секции перед регенератором или  через открытый торец его обода  компоненты опять смешиваются, там жидкообразная распыляется  форсункой F, а газовая несущая позволяет создавать направленность потока и осуществляет перенос компоненты  изменяющей фазовое состояние.

Трубопровод перед регенератором разделен камеры таким образом сначала в первой камере (по чередованию прохождения насадки) происходит смешивание компонент. Пройдя регенератор жидкая составляющая опять становится газом (паром), и поступает через нагреватель в зону расширения всекцию  S3 (V3). В итоге получается паровая машина с регенераторами, где газовая составляющая  является постоянной компонентой замкнутого цикла. Форсунка Fa расположенная в зоне нагрева служит для максимально быстрого изменения – акселерации (увеличения) мощности.

 Если задействовать в паровой машине три секции(и более) получим   более перспективное направление – двигатели, использующие  смешанное двухкомпонентное рабочее тело. Здесь газовая компонента суть рабочее тело, иуже будет совершать работу, содействуя приросту КПД.  Наиболее перспективным выглядит двухкомпонентный двигатель и с тремя секциями S1,S3,S4 с условными объемами V1,   V3 , V4 (Рис.6).

Основным достоинством такого рабочего тела является возможность получения при существующих уровнях среднего давления рабочего тела  удельной мощности, почти в 2 раза большей, чем в случае однокомпонентного газового топлива. Кроме того, процессы парообразования и конденсации, наблюдаемые при фазовом переходе компонентов, характеризуется высокими коэффициентами теплоотдачи. Поэтому процессы сжатия и расширения в большей степени приближенны к изотермическим, чем в цикле с газовым рабочим телом.   Важно и то, что при этом значительно (на две-три сотни градусов) снижается  максимальная температура цикла и  начальное давление газообразного рабочего тела. При этом чувствительность мощности двигателя к изменению «мертвого» объема оказывается чрезвычайно низкой.

Таким образомширокий выбор вариантов построения двигателя с определенным циклом, способом организации рабочего процесса, при однонаправленном движением рабочего тела, в сочетании с простотой расширительной машины и использованием вращающихся регенераторов позволяет с помощью дешевых и доступных материалов добиться повышения  КПД и удельных характеристик двигателя. Сохраняя при этом уже известные достоинства  двигателей данного типа– малошумность, «всеядность», высокий крутящий момент в очень широком диапазоне частот вращения выходного вала, увеличенный ресурс и низкие затраты на обслуживание  при длительной эксплуатации.  А указанные способы регулирования мощности  позволяют применять данный двигатель не только в качестве стационарной силовой установки, но и стать реальной  альтернативой мобильным (транспортным)  ДВС.

       Литература.

1. Уокер Г. Пер.с англ. – М.: Машиностроение,1985.
2. Г.Т.Ридер, Ч.Хупер.. М., Наука, 1986.
3. Двигатели Стирлинга / [В.Н. Даниличев, С.И. Ефимов, В.А. Звонок и др.]; под ред. М.Г. Круглова. – М.: «Машиностроение», 1977.
4. Патент РФ 2454546. Роторный преобразователь энергии и двигатель внешнего сгорания с его      использованием.  Чантурия И.Г., Чантурия О.Г.

                                                                                                     О.ЧАНТУРИЯ, И.ЧАНТУРИЯ.

Роторный двигатель стирлинга — autodoc24.ru

В наше время индустрия автомобилестроения достигла такого уровня развития, при котором без базовых научных принципов сложно достичь улучшения конструкции традиционных двигателей внутреннего сгорания. Это вынудило конструкторов всё больше обращать внимание на проекты альтернативных силовых установок. Инженерные центры и автоконцерны подошли к этому вопросу по-разному. Одни сосредоточились на создании адаптации к серийному выпуску электрических и гибридных моделей силовой установки. Другие делают вложения в разработку двигателей, потребляющих топливо из возобновляемых источников.

Одним из перспективных источников механической энергии для автомобилей является двигатель внешнего сгорания, разработанный уроженцем Шотландии Робертом Стирлингом пару веков назад. Двигатель внешнего сгорания Стирлинга по принципу работы сильно отличается от привычного для всех ДВС. Но на какое-то время после разработки о нём благополучно забыли.

История создания

В 1816 году уроженец Шотландии Роберт Стирлинг запатентовал тепловую машину, которую сегодня называют в честь своего создателя. Однако сама идея двигателей горячего воздуха была придумана вовсе не им. Но первый осознанный проект по созданию такого агрегата реализовал именно Стирлинг. Он усовершенствовал систему, добавив в неё очиститель, в технической литературе называвшийся теплообменником. Благодаря этому сильно возросла производительность мотора благодаря удержанию его в тепле. Эта модель для того времени была признана самой прочной, поскольку никогда не взрывалась.

Несмотря на такой быстрый успех продвижения модели, в начале двадцатого столетия от дальнейшего развития двигателя внешнего сгорания отказались из-за его себестоимости в пользу двигателя внутреннего сгорания.

Двигатель Стирлинга: принцип работы и модификации

Принцип работы любого теплового мотора заключается в том, что для получения газа в расширенном состоянии нужны немалые механические усилия. В качестве наглядного примера можно привести опыт с двумя кастрюлями, согласно которому их наполняют холодной и горячей водой. Опускают в холодную воду бутылку с закрученной пробкой. После этого бутылку переносят в горячую воду. При таком перемещении газ в бутылке совершает механическую работу и выталкивает пробку из горлышка. Первая модель двигателя внешнего сгорания работала по точно такому же принципу. Однако позже создатель осознал, что часть выделяемого тепла можно использовать для подогрева. Производительность агрегата от этого только возросла. Чуть позже инженер из Швеции Эриксон усовершенствовал конструкцию, выдвинув идею об охлаждении и нагревании газа при постоянном давлении вместо объёма. Это позволило двигателю «продвинуться по карьерной лестнице» и начать использоваться в шахтах и типографиях. Для экипажей и транспортных средств агрегат оказался слишком тяжёлым.

На рисунке наглядно отображается рабочий цикл двигателя Стирлинга.

Как работает двигатель Стирлинга? Он преобразует тепловую энергию, подводимую извне, в полезную механическую работу. Этот процесс происходит за счёт изменения температуры газа или жидкости, циркулирующих в замкнутом объёме. В нижней части агрегата рабочее вещество нагревается, увеличивается в объёме и выталкивает поршень вверх. Горячий воздух поступает в верхнюю часть мотора и охлаждается с помощью радиатора. Давление рабочего тела понижается, а поршень опускается для повторения всего цикла. Система полностью герметична, благодаря чему рабочее вещество не расходуется, а лишь перемещается внутри цикла.

Кроме того, существуют моторы с открытым циклом, в которых регулирование потоком реализуется с помощью клапанов. Эти модели называют двигателем Эриксона. В целом принцип работы двигателя внешнего сгорания схож с ДВС. При низких температурах в нём происходит сжатие и наоборот. Нагрев же осуществляется по-разному. Тепло в двигателе внешнего сгорания подводится через стенку цилиндра извне. Стирлинг догадался применять периодическое изменение температуры с вытеснительным поршнем. Этот поршень перемещает газы с одной полости цилиндра в другую. При этом с одной стороны постоянно поддерживаются низкие температуры, а с другой — высокие. При перемещении поршня вверх газ перемещается из горячей в холодную полость. Система вытеснителя в двигателе соединена с рабочим поршнем, который сжимает газ в холоде и позволяет расширяться в тепле. Полезная работа совершается как раз благодаря сжатию в более низких температурах. Непрерывность обеспечивается кривошипно-шатунным механизмом. Особых границ между стадиями цикла не наблюдается. Благодаря этому КПД двигателя Стирлинга не уменьшается.

Это интересно: Что лучше Mitsbishi ASX или Nissan Qashqai

Некоторые детали работы двигателя

В теории подводить энергию в двигатель внешнего сгорания может любой источник тепла (солнце, электричество, топливо). Принцип работы тела двигателя заключается в использовании гелия, водорода или воздуха. Термическим максимально возможным КПД обладает идеальный цикл. КПД при этом составляет от 30 до 40 %. Эффективный регенератор может обеспечить более высокий КПД. Встроенные теплообменники обеспечивают регенерацию, обмен и охлаждение в современных двигателях. Их преимуществом является работа без масел. В целом смазки двигателю необходимо немного. Среднее давление в цилиндре варьируется от 10 до 20 МПа. Необходима хорошая уплотнительная система и возможность попадания масла в рабочие полости.

Согласно теоретическим расчётам эффективность двигателя Стирлинга сильно зависима от температуры и может достигать даже 70 %. Самые первые реализованные в металле образцы двигателя обладали низким КПД, поскольку варианты теплоносителя были неэффективны и ограничивали максимальную температуру нагрева, отсутствовали конструкционные материалы, устойчивые к высокому давлению. Во второй половине XX века двигатель с ромбическим приводом во время испытаний превысил показатель 35 % КПД на водном теплоносителе и с температурой 55 градусов по Цельсию. Совершенствование конструкции в некоторых экспериментальных образцах позволило достичь практически 39 % КПД. Почти все современные бензиновые двигатели, имеющие аналогичную мощность, обладают КПД 28 — 30 %. Турбированные дизели достигают около 35 %. Самые современные образцы двигателей Стирлинга, разработанные компанией Mechanical Technology Inc в США, показывают эффективность до 43 %.

После освоения жаропрочной керамики и других инновационных материалов появится возможность ещё сильнее увеличить температуру среды. КПД может при таких условиях достичь даже 60 %.

Существует несколько модификаций двигателя внешнего сгорания Стирлинга.

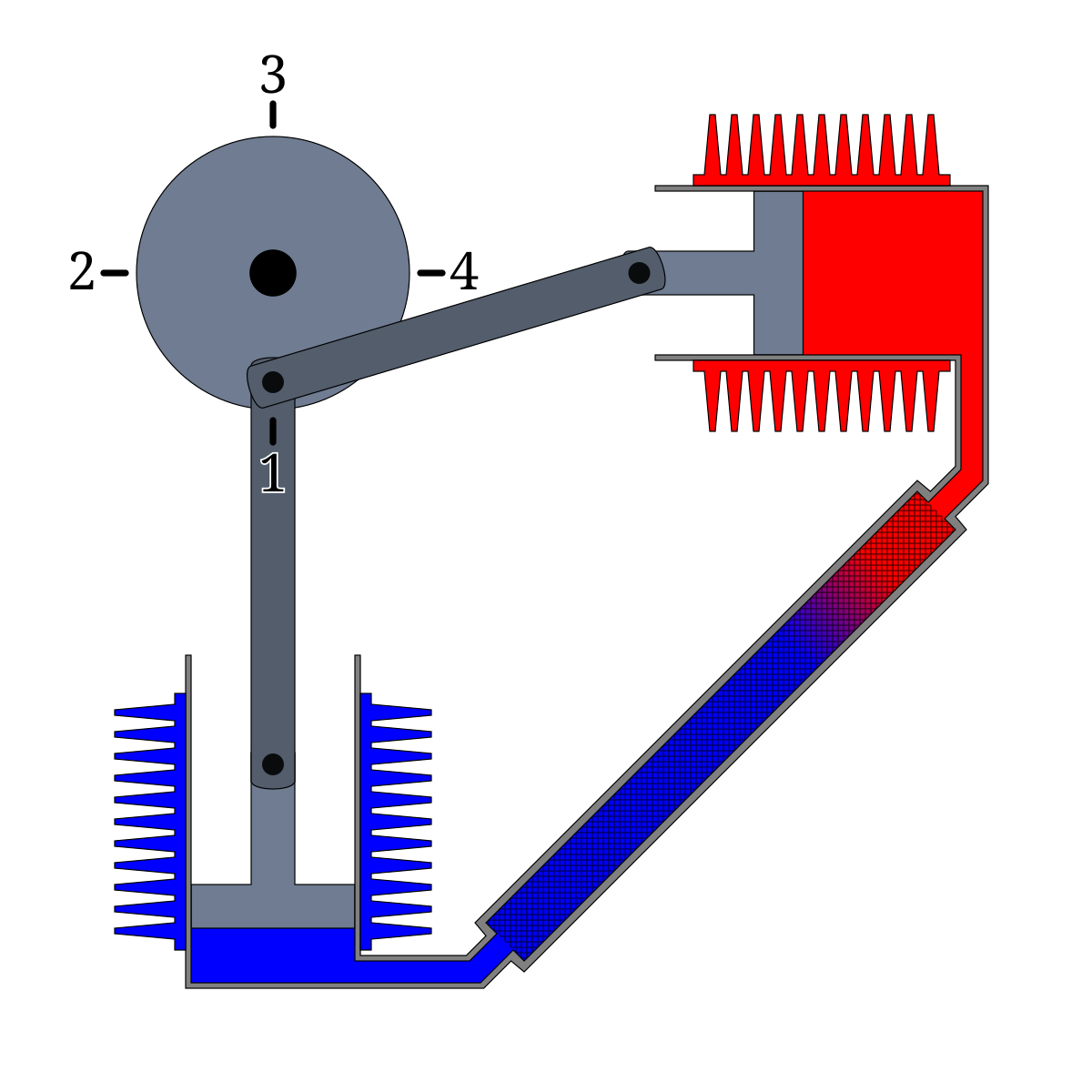

Модификация «Альфа»

Такой двигатель состоит из горячего и холодного раздельных силовых поршней, находящихся в собственных цилиндрах. К цилиндру с горячим поршнем поступает тепло, а холодный располагается в охлаждающем теплообменнике.

Модификация «Бета»

В этом варианте двигателя цилиндр, в котором расположился поршень, с одной стороны нагревается, а другой охлаждается. Внутри цилиндра двигаются вытеснитель и силовой поршень. Вытеснитель предназначен для изменения объёма рабочего газа. Регенератор же выполняет возвращение остывшего рабочего вещества в нагретую полость двигателя.

Модификация «Гамма»

Вся нехитрая конструкция модификации «Гамма» выполнена из двух цилиндров. Первый из них полностью холодный. В нём совершает движение силовой поршень. А второй — холодный только с одной стороны, а с другой — нагретый. Он служит для перемещения механизма вытеснителя. Регенератор циркуляции холодного газа в этой модификации может быть общим для обоих цилиндров и быть включённым в конструкцию вытеснителя.

История двигателя Стирлинга

Изначально, установку разрабатывали с целью заменить машину, работающую за счёт пара. Котлы паровых механизмов взрывались, при превышении допустимых норм давлением. С этой точки зрения Стирлинг намного безопасней, функционирует, используя температурный перепад.

Принцип работы двигателя Стирлинга в поочередной подаче или отборе тепла у вещества, над которым совершается работа. Само вещество заключено в объём закрытого типа. Роль рабочего вещества выполняют газы, либо жидкости. Встречаются вещества, выполняющие роль двух компонентов, газ преобразовывается в жидкость и наоборот. Жидкопоршневой мотор Стирлинга обладает: небольшими габаритами, мощный, вырабатывает большое давление.

Уменьшение и увеличение объёма газа при охлаждении либо нагреве соответственно, подтверждается законом термодинамики, согласно которого все составляющие: степень нагрева, величина занимаемого пространства веществом, сила, действующая на единицу площади, связаны и описываются формулой:

P*V=n*R*T

• P – сила действия газа в двигателе на единицу площади;
• V – количественная величина, занимаемая газом в пространстве двигателя;
• n – молярное количество газа в двигателе;
• R – постоянная газа;
• T – степень нагрева газа в двигателе К,

Модель двигателя Стирлинга:

За счёт неприхотливости установок, двигатели подразделяются: твердотопливные, жидкое горючее, солнечная энергия, химическая реакция и другие виды нагрева.

Преимущества двигателя внешнего сгорания

Этот вид двигателей неприхотлив в плане топлива, поскольку основой его работы является перепад температур. Чем вызван этот перепад — особого значения не имеет. Двигатель Стирлинга имеет простую конструкцию и не нуждается в дополнительных системах и навесном оборудовании (стартер, коробка передач). Некоторые особенности устройства двигателя являются гарантией долгого срока эксплуатации: двигатель может работать непрерывно в течении примерно ста тысяч часов. Ещё одним серьёзным преимуществом двигателя внешнего сгорания является бесшумность. Она обусловлена тем, что в цилиндрах отсутствует детонация и нет необходимости в выводе отработавших газов. Особенно выделяется по этому параметру модификация «Бета». Её конструкция оснащена ромбовидным кривошипно-шатунным механизмом, который обеспечивает отсутствие вибраций во время работы. И, наконец, экологичность. В цилиндрах двигателя отсутствуют процессы, способные негативно влиять на окружающую среду.

Это интересно: Цена переднего бампера Chevrolet Cruze: нюансы выбора и покупки

При выборе альтернативных источников тепла (энергии солнца) двигатель Стирлинга превращается в разновидность экологически чистого силового агрегата.

Принцип работы двигателя

Что бы понять, как работает двигатель Стирлинга, разберёмся в устройстве и периодичности явлений агрегата. Механизм преобразует тепло, полученное от нагревателя, находящегося за пределами изделия в действие силы на тело. Весь процесс происходит благодаря температурному перепаду, в рабочем веществе, находящемся в закрытом контуре.

Принцип действия механизма базируется на расширении за счёт тепла. Непосредственно до расширения, вещество в замкнутом контуре нагревается. Соответственно, перед тем, как сжаться, вещество охлаждают. Сам цилиндр (1) окутан водяной рубашкой (3), ко дну подается тепло. Поршень, совершающий работу (4) помещен в гильзу и уплотнён кольцами. Между поршнем и дном находится механизм вытеснения (2), имеющий значительные зазоры и свободно перемещающийся. Вещество, находящееся в замкнутом контуре, двигается по объёму камеры за счёт вытеснителя. Перемещение вещества ограничено двумя направлениями: дно поршня, дно цилиндра. Движение вытеснителя обеспечивает шток (5), который проходит через поршень и функционирует за счет эксцентрика с запаздыванием на 90° в сравнении с приводом поршня.

Поршень расположен в крайнем нижнем положении, вещество охлаждается за счет стенок.

Вытеснитель занимает верхнее положение, перемещаясь, пропускает вещество через торцевые щели ко дну, сам охлаждается. Поршень стоит неподвижно.

Вещество получает тепло, под действием тепла увеличивается в объёме и поднимает расширитель с поршнем вверх. Совершается работа, после чего вытеснитель опускается на дно, выталкивая вещество и охлаждаясь.

Поршень опускается вниз, сжимает охлаждённое вещество, выполняется полезная работа. Маховик служит в конструкции аккумулятором энергии.

Рассмотренная модель без регенератора, поэтому КПД механизма не велико. Тепло вещества после совершения работы отводится в охлаждающую жидкость, используя стенки. Температура не успевает снижаться на нужную величину, поэтому время охлаждения продлевается, скорость мотора маленькая.

Недостатки двигателя внешнего сгорания

Массовый выпуск таких двигателей в настоящее время невозможен. Основная проблема — это материалоёмкость конструкции. Охлаждение рабочего тела двигателя требует установку радиаторов с большими объёмами. Вследствие этого увеличиваются размеры. Использование сложных видов рабочего тела вроде водорода или гелия поднимает вопрос о безопасности двигателя. Теплопроводность и температурная стойкость должны быть на высоком уровне. Тепло к рабочему объёму поступает через теплообменники. Таким образом, часть тепла теряется по дороге. При изготовлении теплообменники приходится использовать термостойкие металлы. При этом металлы должны быть устойчивы к высокому давлению. Все эти материалы стоят дорого и долго обрабатываются. Принципы изменения режимов двигателя внешнего сгорания сильно отличаются от традиционных. Требуется разработка специальных управляющих устройств. Изменение мощности вызывается изменением давления в цилиндрах и угла фаз между вытеснителем и силовым поршнем. Также можно изменить ёмкость полости с рабочим телом.

СТИРЛИНГИ

Из прошлого — в будущее! В 1817 году шотландский священник Роберт Стирлинг получил… патент на новый тип двигателя, названный впоследствии, подобно моторам Дизеля, именем изобретателя — стирлинг. Прихожане маленького шотландского местечка уже давно и с явным подозрением косились на своего духовного пастыря. Еще бы! Шипение и грохот, проникавшие через стены сарая, где частенько пропадал отец Стирлинг, могли смутить не только их богобоязненные умы. Ходили упорные слухи, что в сарае содержится страшный дракон, которого святой отец приручил и вскармливает летучими мышами и керосином.

Но Роберта Стирлинга, одного из просвещеннейших людей Шотландии, не смущала неприязнь паствы. Мирские дела и заботы все больше и больше занимали его, в ущерб служению господу: увлекали пастора… машины.

Британские острова в тот период переживают промышленную революцию: стремительно развиваются мануфактуры. И служители культа не остаются равнодушными к громадным доходам, которые сулит новый способ производства.

С благословения церкви и не без помощи фабрикантов несколько машин Стирлинга были построены, и лучшая из них, в 45 л. с., три года проработала на шахте в Дунди.

Дальнейшее развитие Стирлингов задержалось: в 60-х годах прошлого столетия на арену вышел новый двигатель Эриксона.

В обеих конструкциях было много общего. Это были двигатели внешнего сгорания. И в той и в другой машине рабочим телом был воздух, и в той и в другой основой двигателя являлся регенератор, проходя через который отработанный горячий воздух отдавал все тепло. Свежая же порция воздуха, просачиваясь через плотную металлическую сетку, отбирала это тепло, перед тем как попасть в рабочий цилиндр.

По схеме на рисунке 1 можно проследить, как воздух через всасывающую трубу 10 и клапан 4 попадает в компрессор 3, сжимается и через клапан 5 выходит в промежуточный резервуар. В это время золотник 8 перекрывает выхлопную трубу 9, и воздух через регенератор попадает в рабочий цилиндр 1, нагреваемый топкой 11. Здесь воздух расширяется, совершая полезную работу, которая частично направлена на поднимаемый тяжелый поршень, частично — на сжатие холодного воздуха в компрессоре 3. Опускаясь, поршень выталкивает отработанный воздух через регенератор 7 и золотник 8 в выхлопную трубу. При опускании поршня в компрессор засасывается свежая порция воздуха.

Рис. 1. Схема двигателя внешнего сгорания (Эриксона):

1 — рабочий цилиндр, 2 — поршень; 3 — компрессор; 4 — всасывающий клапан; 5 — нагнетательный клапан; 6 — промежуточный резервуар; 7 — регенератор; 8 — перепускной золотник; 9 — выхлопная труба; 10 — всасывающая труба; 11 —топка.

И та и другая конструкции не отличались экономичностью. Зато неполадок с двигателем шотландца случалось почему-то больше, и он был менее надежным, чем двигатель Эриксона. Быть может, именно поэтому просмотрели одну очень важную деталь: при равных мощностях двигатель Стирлинга был компактнее. Кроме того, он имел существенное преимущество в термодинамике…

Сжатие, нагрев, расширение, охлаждение — вот четыре основных процесса, необходимых для работы любого теплового двигателя. Каждый из них можно проводить разными путями. Скажем, нагрев и охлаждение газа можно вести в замкнутой полости постоянного объема (изохорный процесс) или под движущимся поршнем при постоянном давлении (изобарный процесс). Сжатие или расширение газа может происходить при постоянной температуре (изотермический процесс) или без теплообмена с окружающей средой (адиабатический процесс). Составляя замкнутые цепочки из различных комбинаций таких процессов, нетрудно получить теоретические циклы, по которым работают все современные тепловые двигатели. Скажем, комбинация из двух адиабат и двух изохор образуют теоретический цикл бензинового мотора. Если заменить в нем изохору, по которой идет нагревание газа, изобарой — получится цикл дизеля. Две адиабаты и две изобары дадут теоретический цикл газовой турбины. Среди всех мыслимых циклов комбинация из двух адиабат и двух изотерм играет особо важную роль в термодинамике, так как по такому циклу — циклу Карно — должен работать двигатель с самым высоким к.п.д.

Если в двигателе Стирлинга подвод тепла производился по изохорам, то у Эриксона этот процесс происходил по изобаре, а процессы сжатия и расширения протекали по изотермам.

В начале нашего века движки Эриксона небольшой мощности (порядка 10—20 л. с.) нашли применение в различных странах. Тысячи таких установок трудились на фабриках, в типографиях, шахтах и рудниках, крутили валы станков, качали воду, поднимали лифты. Под названием «тепло и сила» они были известны и в России.

Предпринимались попытки сделать большой судовой двигатель, но результаты испытаний обескураживали не только скептиков, но и самого Эриксона. Вопреки пророчествам первых судно «сдвинулось с места» и даже пересекло Атлантический океан. Но и ожидания изобретателя были обмануты: четыре гигантских по размерам двигателя вместо 1000 л. с. развили всего 300 л. с. Расход угля получился такой же, как и у паровых машин. К тому же днища рабочих цилиндров к концу рейса прогорели насквозь, и в Англии двигатели пришлось снять и тайком заменить обычной паровой машиной. В довершение всех несчастий на обратном пути в Америку судно потерпело аварию и погибло со всем экипажем.

Рис. 2. Схема работы современного двигателя Стирлинга:

1 — рабочий поршень 2 — поршень-вытеснитель; 3 — охладитель; 4 — нагреватель; 5 — регенератор; 6 — холодное пространство; 7 — горячее пространство.

Отказавшись от мысли строить «калорические машины» большой мощности, Эриксон наладил массовый выпуск небольших двигателей. Дело в том, что уровень науки и техники того времени не позволял спроектировать и построить экономичную и мощную машину.

Но главный удар Эриксону нанесли изобретатели двигателя внутреннего сгорания. Бурное развитие дизелей и карбюраторных двигателей заставило предать забвению хорошую идею.

…Прошло столетие. В 30-х годах одно из военных ведомств поручает разработать энергоустановку мощностью 200—400 вт для походной радиостанции. Причем двигатель должен быть всеядным, то есть работать на любом виде топлива.

Специалисты фирмы со всей основательностью принялись за дело. Начали с исследований различных термодинамических циклов и, к своему удивлению, обнаружили, что теоретически самый экономичный — давно забытый двигатель Стирлинга.

Война приостановила исследования, но в конце 40-х годов работы были продолжены. И тогда в результате многочисленных экспериментов и расчетов было сделано новое открытие — замкнутый контур, в котором под давлением около 200 атм. циркулировало рабочее тело (водород или гелий, как обладающие наименьшей вязкостью и наибольшей теплоемкостью). Правда, замкнув цикл, инженеры вынуждены были позаботиться об искусственном охлаждении рабочего тела. Так появился охладитель, которого не было у первых двигателей внешнего сгорания. И хотя нагреватель и охладитель, как бы компактны они ни были, утяжеляют стирлинг, зато сообщают ему одно очень важное качество.

Изолированные от внешней среды, они практически не зависят от нее. Стирлинг может работать от любого источника тепла всюду: под водой, под землей, в космосе — то есть там, где двигатели внутреннего сгорания, нуждающиеся в воздухе, работать не могут. В таких условиях без нагревателей и охладителей, передающих тепло через стенку, в принципе нельзя обойтись. И тут-то стирлинг побивают своих соперников даже по весу. У первых опытных образцов удельный вес на единицу мощности был порядка 6—7 кг на л. с., как у судовых дизелей. Современные стирлинги имеют еще меньшее соотношение — 1,5—2 кг на л. с. Они еще более компактны и легки.

Итак, схема стала двухконтурной: один контур с рабочим агентом и второй — подвод тепла; это позволило довести энергосъем до 200 л. с. на литр рабочего объема, а к.п.д. — до 38—40 процентов. Для сравнения: современ-

ные дизели имеют к.п.д. 34—38 процентов, а карбюраторные двигатели — 25—28. Кроме того, процесс сгорания топлива у стирлинга непрерывный, а это резко снижает токсичность — по выходу окиси углерода в 200 раз, по окиси азота — на 1—2 порядка. Вот где, возможно, одно из радикальных решений проблемы загрязнения атмосферы городов.

Рабочая часть современного Стирлинга представляет собой замкнутый объем, заполненный рабочим газом (рис. 2). Верхняя часть объема — горячая, она непрерывно нагревается. Нижняя — холодная, все время охлаждается водой. В том же объеме — цилиндр с двумя поршнями: вытеснителем и рабочим. Когда поршень идет вверх, газ в объеме сжимается; вниз — расширяется. Движением же вверх-вниз поршня-вытеснителя производится попеременное распределение нагретого и охлажденного газа. Когда поршень-вытеснитель находится в верхнем положении (в горячем пространстве), большая часть газа оказывается вытесненной в холодную зону. В это время рабочий поршень начинает двигаться вверх и сжимает холодный газ. Теперь поршень-вытеснитель устремляется вниз до соприкосновения с рабочим поршнем, и сжатый холодный газ перекачивается в горячее пространство. Расширение нагреваемого газа — рабочий ход. Часть энергии рабочего хода запасается на последующее сжатие холодного газа, а избыток идет на вал двигателя.

Регенератор находится между холодным и горячим пространствами. Когда расширившийся горячий газ движением поршня-вытеснителя перекачивается в холодную часть, он проходит через плотный пучок тонких медных проволочек и отдает им содержащееся в нем тепло. Во время обратного хода сжатый холодный воздух, прежде чем попасть в горячую часть, отбирает это тепло обратно.

Рис. 3. Устройство современного Стирлинга:

1 — топливная форсунка; 2 — выхлоп охлажденных газов, 3 — воздухонагреватель; 4 — выход горячих газов; 5 — горячее пространство; 6 — регенератор; 7 — цилиндр; 8 — трубки охладителя; 9 — холодное пространство; 10 — рабочий поршень; 11 — ромбический привод; 12 — камера сгорания; 13 — трубки нагревателя; 14 — поршень-вытеснитель; 15 — впуск воздуха для сжигания топлива; 16 — буферная полость.

Конечно, в реальной машине все выглядит не так просто (рис. 3). Невозможно быстро нагреть газ через толстую стенку цилиндра, для этого нужна гораздо большая поверхность нагрева. Вот почему верхняя часть замкнутого объема превращается в систему тонких трубок, нагреваемых пламенем форсунки. Чтобы как можно полнее использовать теплоту продуктов сгорания, холодный воздух, подводящийся к форсунке, предварительно подогревается выхлопными газами — так появляется довольно сложный контур сгорания.

Холодная часть рабочего объема — тоже система трубок, в которые нагнетается охлаждающая вода.

Под рабочим поршнем — замкнутая буферная полость, наполненная сжатым газом. Во время рабочего хода давление в этой полости повышается. Запасаемой при этом энергии достаточно для того, чтобы сжать холодный газ в рабочем объеме.

По мере совершенствования неудержимо росли температура и давление. 800° по Цельсию и 250 атм. — это весьма трудная задача для конструкторов, это поиски особо прочных и термостойких материалов, сложная проблема охлаждения, так как выделение тепла по сравнению с классическими двигателями здесь в полтора-два раза больше.

Результаты этих экспериментов порой приводят к самым неожиданным находкам. К примеру, специалисты , обкатывая свой движок на холостом ходу (без нагрева), заметили, что головка цилиндра сильно охлаждается. Совершенно случайно обнаруженный эффект повлек за собой целую серию разработок, и в итоге рождение новой холодильной машины. Сейчас такие высокопроизводительные и малогабаритные холодильные агрегаты широко используются во всем мире. Но вернемся к тепловым машинам.

Последующие события нарастают как снежный ком. В 1958 году с приобретением лицензий другими фирмами стирлинг шагнул за океан. Его стали испытывать в самых различных областях техники. Разрабатывается проект применения двигателя для питания аппаратуры космических кораблей и спутников. Для полевых радиостанций создаются энергоустановки, работающие на любом виде топлива (мощностью порядка 10 л. с.), обладающие настолько малым уровнем шума, что его не слышно за 20 шагов.

Громадную сенсацию вызвала демонстрационная установка, работающая на двадцати видах топлива. Без отключения двигателя, простым поворотом крана, в камеру сгорания поочередно подавали бензин, солярку, сырую нефть, оливковое масло, горючий газ — и машина прекрасно «съедала» любой «корм». В зарубежной печати были сообщения о проекте двигателя на 2,5 тысячи л. с. с атомным реактором. Предполагаемый к.п.д. 48—50%. Значительно уменьшаются все габариты энергоблока, что позволяет высвободившиеся вес и площадь отдать под биологическую защиту реактора.

Еще одна интересная разработка — привод для искусственного сердца весом 600 г и мощностью 13 вт. Слаборадиоактивный изотоп обеспечивает ее практически неисчерпаемым источником энергии.

Двигатель Стирлинга испытывался на некоторых автомобилях. По своим рабочим параметрам он не уступил карбюраторному, а уровень шумов и токсичность выхлопных газов значительно снизились.

Автомобиль со стирлингом может работать на любом виде .топлива, а при необходимости — на расплаве. Представьте: перед тем как въехать в город, водитель включает горелку и расплавляет несколько килограммов окиси алюминия или гидрида лития. По городским улицам он едет «не дымя»: двигатель работает от тепла, запасенного расплавом. Одна из фирм изготовила мотороллер, в бак которого заливается около 10 литров расплава фтористого лития. Такой зарядки хватает на 5 часов работы при мощности движка 3 л. с.

Работы над Стирлингами продолжаются. В 1967 году изготовлен образец опытной установки мощностью 400 л. с. на один цилиндр. Проводится комплексная программа, согласно которой к 1977 году планируется серийное производство двигателей с диапазоном мощности от 20 до 380 л. с. В 1971 году «Филипс» выпустила четырехцилиндровый промышленный двигатель в 200 л. с. с полным весом 800 кг. Уравновешенность его настолько высока, что поставленная ребром на кожух монета (размером в пятак) стоит не шелохнувшись.

К достоинствам нового типа двигателя можно отнести и большой моторесурс порядка 10 тыс. час. (есть отдельные данные о 27 тыс.), и плавность работы, так как давление в цилиндрах нарастает плавно (по синусоиде), а не взрывами, как у дизеля.

Перспективные разработки новых моделей проводятся и у нас. Ученые и инженеры трудятся над кинематикой различных вариантов, на электронно-вычислительных машинах просчитывают различные виды «сердца», стирлинга-регенератора. Идет поиск новых инженерных решений, которые лягут в основу экономичных и мощных двигателей, способных потеснить привычные дизели и бензиновые моторы, исправив тем самым несправедливую ошибку истории.

А. АЛЕКСЕЕВ

Примеры реализации двигателей внешнего сгорания на автомобилях

Работоспособные модели такого двигателя были выпущены в свет, несмотря на все сложности изготовления. В 50 года XX века у автомобилестроительных компаний появилась заинтересованность в этой разновидности силового агрегата. В основном реализацией двигателей Стирлинга на автомобилях занимались Ford Motor Company и Volkswagen Group. Шведская компания UNITED STIRLING разработала такой двигатель, в котором разработчики старались чаще использовать серийные агрегаты и узлы (коленвал, шатуны). Был разработан четырёхцилиндровый V-образный двигатель, обладавший удельной массой 2,4 кг/кВт. Аналогичной массой обладает компактный дизель. Двигатель попробовали устанавливать на семитонные грузовые фургоны.

Наиболее выделяющимся успешным образцом стал Philips 4-125DA, доступный для установки на легковые автомобили. Рабочая мощность двигателя составляла 173 лошадиных силы. Размеры несильно отличались от обычного бензинового ДВС.

Компания General Motors разработала восьмицилиндровый V-образный двигатель внешнего сгорания с серийным кривошипно-шатунным механизмом. В 1972 году ограниченная версия автомобилей Ford Torino оснащалась таким двигателем. Причём расход топлива снизился на целых 25 % по сравнению с предыдущими моделями. Сегодня несколько зарубежных компаний пытаются совершенствовать конструкцию этого двигателя с целью адаптации для серийного производства и установки на легковые автомобили.

В этом двигателе основным нововведением является наличие промежуточного контура, выполняющего роль буферной емкости для отработанного газа и временного замедлителя, дающего возможность нагреть газ за время движении кулачка по промежуточному контуру. Размеры контуров можно менять, газовые магистрали также можно изменять, можно отказаться от клапанов, внутри ротора можно разместить электродвигатель, тем самым конструкция будет полностью герметичной, или заменить рекуператор регенератором, и т.п. Достоинство конструкции в относительной простоте, аналогичные схемы давно используются в гидронасосах высокого давления. Современные достижения трибологии позволяют обойтись без смазки и без «компрессионных» устройств. Роторный принцип имеет значительные положительные качества, которые недоступны поршневым двигателям, и первое из них — это миниатюрность, позволяющая сделать не только миниатюрным сам двигатель, но и разместить внутри него электрогенератор без существенного увеличения размеров. Другое важное преимущество — постоянство крутящего момента, т.к. плечо ротора постоянно. Еще одно преимущество — это строгая очередность протекания тактов — ротор переходит в следующий сегмент только после того, как полностью отработал в предыдущем, в поршневом же двигателе движение поршней подчинено синусоидальному закону, что снижает усилие газа на величину противодавления. К тому же, многие конструкции содержат газовый демпфер, т.е. картер под давлением, что также снижает мощность на величину противодавления в картере. Немаловажным качеством является и то, что отсутствуют возвратные движения, ротор движется только поступательно, нет необходимости демпфирования, что также увеличивает эффективный кпд. Еще одним положительным качеством является то, что в теплопереносе участвует весь объем рабочего тела, а не часть его, как в поршневых двигателях.
РОТОРНЫЙ ДВИГАТЕЛЬ СТИРЛИНГА
(принцип работы)

На фигуре 1 изображена секция роторного двигателя внешнего сгорания с кулачковым ротором.

На фигуре 2 изображены такты рабочего цикла роторного двигателя внешнего сгорания.

На фигуре 3 изображена секция роторного двигателя внешнего сгорания с роликовым ротором.

Роторный двигатель внешнего сгорания состоит из преобразователей энергии механической и тепловой. Секция двигателя внешнего сгорания содержит один статор 16 (фиг.1), оборудованный тремя подвижными пластинами 6, 12, 17, прижимаемыми к поверхности ротора 13 посредством пружин 28, 11, 19. Статор 16 с торцов закрыт торцевыми крышками (не показаны). Внутри статора 16 на силовом вале 15 вращается по стрелке «а» ротор 13, оборудованный кулачками 14 и, возможно, 9. Внутренний объем статора посредством подвижных пластин 6, 12, 17 разделен на силовой («с»), промежуточный («п») и вытеснительный («в») контуры, а сами пластины герметично прижимаются под действием пружин 28, 11, 19 к ротору 13 и к торцевым крышкам и тем самым противодействуют проникновению рабочей среды из одного контура в другой, минуя каналы, соединяющие эти контуры. При прохождении через подвижные пластины кулачка 14 ротора 13 подвижные пластины отжимаются в тело статора 16. Каналы разделяются на выходной 24, оборудованный обратным или выпускным клапаном 18, перепускной 29, оборудованный обратным клапаном 20, и, при наличии на роторе 13 кулачков 9, 14, входные – 3, 2, оборудованные впускными клапанами 7, 8 и обратными клапанами 1, 30. Каналы проходит, как правило, через преобразователь тепловой энергии, состоящий из нагревателя («н») 5, регенератора («р») 26 и холодильника («х») 4 (или в обратной последовательности), но, для уменьшения динамического сопротивления и удобства компоновки, возможна схема проводки каналов как на фигурах 1, 2, которые проходят через регенератор и/или через какой-либо из конечных преобразователей тепловой энергии. Внутренний объем статора и каналов заполнен рабочей средой, которой может быть, например, газ — пар, водород, гелий или другой подходящий для этого наполнитель.

Роторный двигатель внешнего сгорания работает следующим образом. Запуск двигателя производится после разогрева нагревателя («н») 5 и охлаждения холодильника («х») 4 и принудительного проворота силового вала 15 по стрелке «а» на один-два оборота. При этом замкнутый цикл Стирлинга осуществляется за три такта при постоянно протекающем выпуске (фиг.2): положение I – сжатие-впуск; положение II – перепуск-охлаждение,нагрев; положение III – рабочий ход. Стрелками показано движение газа: волнистой – горячего, пунктирной – теплого, ровной – холодного.

— сжатие-впуск – вытеснение в регенератор холодного газа и после его предварительного подогрева проталкивание его в нагреватель. Кулачек 14 ротора 13 движется по стрелке «а» в вытеснительном контуре «в» и, сжимая холодный газ (рабочую среду) в этой области статора 16, вытесняет его в канал 27, проходящий через регенератор 26 и, по каналу 3, в нагреватель 5. В увеличивающуюся нижнюю область контура «в» при продвижении в ней кулачка 14 втягивается из канала 29 холодный газ, выходящий из промежуточного контура «п» через холодильник 4. При этом после выхода кулачка 14 из контура «в» в контур «п» обратные клапаны 25,30,1 не позволят газу после увеличения объема вследствие нагрева переместиться в контур «в».
Такт II
— перепуск-охлаждение,нагрев. При продвижении кулачка по контуру «п» происходит вытеснение теплого газа через холодильник 4 (где происходит его охлаждение) в контур «в». При этом в контур «п» газ поступает под давлением или засасывается из силового контура «с», пройдя предварительно через регенератор «р» и оставив там часть тепла. За время продвижения кулачка 14 по контуру «п» происходит достаточный нагрев газа в нагревателе 5, при этом газ концентрируется в нагревателе, где его удерживают обратный клапан 30 и впускной клапан 8.

Такт III – рабочий ход. При вхождении кулачка 14 в силовой контур «с» после прохождения им подвижной пластины 12 принудительно открывается впускной клапан 8, при этом горячий газ под большим давлением толкает кулачек 14 (т. к. пластину 12 сдвинуть невозможно) по стрелке «а», тем самым осуществляется вращение силового вала 15. . Одновременно кулачком 14 вытесняется горячий газ из силового контура «с», оставшийся там после предыдущего рабочего хода, в регенератор 26, ранее охлажденный проходом холодного газа, где отдает часть теплоты, и затем поступает в промежуточный контур «п». В момент перехода кулачка 14 через подвижные пластины (6, 12 или 17, фиг.1) – последние отжимаются кулачком за внутреннюю поверхность статора 16 и беспрепятственно пропускают кулачек 14 (подвижные пластины всегда прижаты пружинами 11, 19, 28 к поверхности кулачка 14 и ротора 13), при этом происходит отсекание газа и обеспечивается герметичность контуров. Далее процесс повторяется.

Выпуск горячего газа из контура «с» в канал 24 открыт постоянно.

Для осуществления двукратного действия (т.е. количества рабочих ходов за один оборот силового вала) требуется дооборудование ротора 13 дополнительным кулачком 9 (что улучшит балансировку ротора), и нагревателя 5 дополнительным входным каналом 2 с обратным клапаном 1 и впускным клапаном 7. При этом теплый газ из регенератора 26 под действием кулачков 14, 9 будет поочередно вталкиваться в каналы 2 или 3, т. к. если в одном из них будет происходить нагрев, то высокое давление не позволит втолкнуть в него порцию газа, поэтому газ войдет в канал, в котором уже упало давление. Каналы 2 и 3 соединены с впускным каналом 10, впуск горячего газа в который регулируется впускными клапанами 7, 8. Таким образом, увеличивая количество кулачков ротора и входных каналов кратность можно увеличить до разумной достаточности.

В описанном двигателе отсутствует осаждение продуктов сгорания или реакций на внутренней поверхности статора от рабочей среды, что позволит применить в нем роликовый ротор 13 (фиг.3), посаженный на кривошип 31 силового вала 15 и катящийся по внутренней поверхности статора 16.

Выводы

В случае, если недостатки двигателя внешнего сгорания будут устранены, то этот вид силового агрегата придёт на смену ДВС и даже электромоторам. Но ввиду высокой стоимости материалов, сложности их обработки и громоздкости конструкции, двигатель внешнего сгорания пока не может выпускаться массово. Возможно, когда-нибудь будут разработан дешёвый жаростойкий и устойчивый к давлению материал, который будет использоваться при изготовлении двигателя Стирлинга, а пока вся конструкция обходится производителям гораздо дороже, чем обычный ДВС. Удачи и лёгких дорог!

Современное автомобилестроение вышло на такой уровень развития, при котором без фундаментальных научных исследований практически невозможно достигнуть кардинальных улучшений в конструкции традиционных моторов внутреннего сгорания. Такая ситуация вынуждает конструкторов обратить внимание на альтернативные проекты силовых установок . Одни инженерные центры сосредоточили свои силы на создании и адаптации к серийному выпуску гибридных и электрических моделей, другие автоконцерны вкладывают средства в разработку двигателей на топливе из возобновляемых источников (например, биодизель на рапсовом масле). Существуют и другие проекты силовых агрегатов, которые в перспективе могут стать новым стандартным движителем для транспортных средств.

Среди возможных источников механической энергии для автомобилей будущего следует назвать двигатель внешнего сгорания, который был изобретен в середине XIX века шотландцем Робертом Стирлингом в качестве тепловой расширительной машины.

Схема работы

Двигатель Стирлинга преобразует тепловую энергию, подводимую извне, в полезную механическую работу за счет изменения температуры рабочего тела (газа или жидкости), циркулирующего в замкнутом объеме.

В общем виде схема работы устройства выглядит следующим образом: в нижней части двигателя рабочее вещество (например, воздух) нагревается и, увеличиваясь в объеме, выталкивает поршень вверх. Горячий воздух проникает в верхнюю часть мотора, где охлаждается радиатором. Давление рабочего тела снижается, поршень опускается для следующего цикла. При этом система герметична и рабочее вещество не расходуется, а только перемещается внутри цилиндра.

Существует несколько вариантов конструкции силовых агрегатов, использующих принцип Стирлинга.

Стирлинг модификации «Альфа»

Двигатель состоит из двух раздельных силовых поршней (горячего и холодного), каждый из которых находится в своем цилиндре. К цилиндру с горячим поршнем подводится тепло, а холодный цилиндр расположен в охлаждающем теплообменнике.

Стирлинг модификации «Бета»

Цилиндр, в котором находится поршень, нагревается с одной стороны и охлаждается с противоположного конца. В цилиндре двигается силовой поршень и вытеснитель, предназначенный для изменения объема рабочего газа. Обратное перемещение остывшего рабочего вещества в горячую полость двигателя выполняет регенератор.

Стирлинг модификации «Гамма»

Конструкция состоит из двух цилиндров. Первый – полностью холодный, в котором движется силовой поршень, а второй, горячий с одной стороны и холодный с другой, служит для перемещения вытеснителя. Регенератор для циркуляции холодного газа может быть общим для обоих цилиндров или входить в конструкцию вытеснителя.

Преимущества двигателя Стирлинга

Как и большинство моторов внешнего сгорания, Стирлингу присуща многотопливность : двигатель работает от перепада температуры, независимо от причин его вызвавших.

Двигатель обладает простотой конструкции и не требует дополнительных систем и навесного оборудования (ГРМ, стартер, коробка передач).

Особенности устройства гарантируют длительный эксплуатационный ресурс: более ста тысяч часов непрерывной работы.

Двигатель Стирлинга бесшумен , так как в цилиндрах не происходит детонация и отсутствует необходимость вывода отработанных газов. Модификация «Бета», оснащенная ромбическим кривошипно-шатунным механизмом, является идеально сбалансированной системой, которая в процессе работы не имеет вибраций.

В цилиндрах двигателя не происходят процессы, которые могут оказать негативное воздействие на окружающую среду. При выборе подходящего источника тепла (например, солнечная энергия) Стирлинг может быть абсолютно экологически чистым силовым агрегатом.

Недостатки конструкции Стирлинга

При всем наборе положительных свойств немедленное массовое применение двигателей Стирлинга невозможно по следующим причинам:

Основная проблема заключается в материалоемкости конструкции. Охлаждение рабочего тела требует наличия радиаторов большого объема, что существенно увеличивает размеры и металлоемкость изготовления установки.

Нынешний технологический уровень позволит двигателю Стирлинга сравниться по характеристикам с современными бензиновыми моторами только за счет применения сложных видов рабочего тела (гелий или водород), находящихся под давлением более ста атмосфер. Этот факт вызывает серьезные вопросы как в области материаловедения, так и обеспечения безопасности пользователей.

Немаловажная эксплуатационная проблема связана с вопросами теплопроводности и температурной стойкости металлов. Тепло подводится к рабочему объему через теплообменники, что приводит к неизбежным потерям. Кроме того, теплообменник должен быть изготовлен из термостойких металлов, устойчивых к высокому давлению. Подходящие материалы очень дороги и сложны в обработке.

Принципы изменения режимов двигателя Стирлинга также кардинально отличаются от традиционных, что требует разработки специальных управляющих устройств. Так, для изменения мощности необходимо изменить давление в цилиндрах, угол фаз между вытеснителем и силовым поршнем или повлиять на емкость полости с рабочим телом.

Один из способов управления скоростью вращения вала на модели двигателя Стирлинга можно увидеть на следующем видео:

Коэффициент полезного действия

В теоретических расчетах эффективность двигателя Стирлинга зависит от разницы температур рабочего тела и может достигать 70% и более в соответствии с циклом Карно.

Однако первые реализованные в металле образцы обладали крайне невысоким КПД по следующим причинам:

• неэффективные варианты теплоносителя (рабочего тела), ограничивающие максимальную температуру нагрева;
• потери энергии на трение деталей и теплопроводность корпуса двигателя;
• отсутствие конструкционных материалов, устойчивых к высокому давлению.

Инженерные решения постоянно совершенствовали устройство силового агрегата. Так, во второй половине XX века четырехцилиндровый автомобильный двигатель Стирлинга с ромбическим приводом показал на испытаниях КПД равный 35% на водном теплоносителе с температурой 55 °C.Тщательная проработка конструкции, применение новых материалов и доводка рабочих узлов обеспечили КПД экспериментальных образцов в 39%.

Современные образцы двигателя Стирлинга, такие как созданный американской компанией Mechanical Technology Inc, демонстрируют эффективность до 43,5%. А с освоением выпуска жаропрочной керамики и аналогичных инновационных материалов появится возможность значительного повышения температуры рабочей среды и достижения КПД в 60%.

Примеры успешной реализации автомобильных Стирлингов

Несмотря на все сложности, известно немало работоспособных моделей двигателя Стирлинга, применимых для автомобилестроения.

Заинтересованность в Стирлинге, подходящем для установки в автомобиль, появилась в 50-е годы XX века. Работу в данном направлении вели такие концерны, как Ford Motor Company, Volkswagen Group и другие.

Компания UNITED STIRLING (Швеция) разработала Стирлинг, в котором максимально использовались серийные узлы и агрегаты, выпускаемые автопроизводителями (коленчатый вал, шатуны). Получившийся в результате четырехцилиндровый V-образный мотор обладал удельной массой 2,4 кг/кВт, что сравнимо с характеристиками компактного дизеля. Данный агрегат был успешно опробован в качестве силовой установки семитонного грузового фургона.

Одним из успешных образцов является четырехцилиндровый двигатель Стирлинга нидерландского производства модели «Philips 4-125DA», предназначавшийся для установки на легковой автомобиль. Мотор имел рабочую мощность 173 л. с. в размерах, аналогичных классическому бензиновому агрегату.

Значительных результатов добились инженеры компании General Motors, построив в 70-х годах восьмицилиндровый (4 рабочих и 4 компрессионных цилиндра) V-образный двигатель Стирлинга со стандартным кривошипно-шатунным механизмом.

Аналогичной силовой установкой в1972 году оснащалась ограниченная серия автомобилей Ford Torino , расход топлива у которой снизился на 25% по сравнению с классической бензиновой V-образной восьмеркой.

В настоящее время более полусотни зарубежных компаний ведут работы по совершенствованию конструкции двигателя Стирлинга в целях его адаптации к массовому выпуску для нужд автомобилестроения. И если удастся устранить недостатки данного типа двигателей, в то же время сохранив его преимущества, то именно Стирлинг, а не турбины и электромоторы, придет на смену бензиновым ДВС.

Для приведения в действие машин и механизмов используются силовые агрегаты различной конструкции. Двигатель Стирлинга является одним из силовых агрегатов внешнего сгорания. Для того чтобы понять как работает двигатель Стирлинга необходимо разобраться в его устройстве.

История создания двигателя Стирлинга

До появления силовых агрегатов Стерлинга использовались моторы, работающие на водяном пару. Такие агрегаты могут работать на твердом топливе. Паровые двигатели имеют сложную конструкцию и требуют особого обслуживания. Двигатели Стирлинга имеют простейшую конструкцию. Выполнять ремонт силовой установки можно, не имея технических знаний и особого оборудования.

Конструкция была запатентована в 1816 году. По сравнению с паровыми двигателями мотор был безопасен в использовании и имел простую конструкцию. Главным преимуществом силового агрегата является возможность использования любого вида топлива. Мотор работает от перепадов температуры.

СПРАВКА: При одинаковом объеме рабочей камеры двигатель внутреннего сгорания обладает более высокими показателями мощности.

Виды двигателей

Существует несколько видов моторов Стирлинга отличающихся по своей конструкции:

1. Альфа;
2. Бета;
3. Гамма;
4. Роторный.

Ниже будет подробно рассмотрена конструкция каждого из видов силового агрегата.

Альфа

Конструктивно состоит из двух цилиндров. На один из цилиндров установлен охлаждающей радиатор. Второй край этого цилиндра подвергается нагреву. В каждой рабочей камере установлен отдельный поршень. Передача усилия от поршневой группы осуществляется на коленчатый вал. Коленчатый вал с поршнем и вытеснителем соединены шарнирно.

В конструкцию входит одна рабочая камера. Она одновременно подвергается нагреву и охлаждению. Нагреву подвергается один край рабочей камеры, охлаждению – второй. Под действием изменения давления воздуха или газа находящегося в рабочей камере перемещается поршень.

Гамма

Отличием конструкции являются два рабочих цилиндра отдельно стоящие друг от друга. Одна рабочая камера постоянно подвергается нагреву. На нее устанавливают радиатор охлаждения. Вторая камера постоянно охлаждённая.

Роторный двигатель Стирлинга

Отличается отсутствием кривошипно-шатунного механизма. Это уменьшает габаритно массовые параметры силового агрегата. Конструкция роторного двигателя позволяет улучшить герметичность рабочей камеры.

Принцип работы двигателя Стирлинга

Мотор преобразует энергию, получаемую от источника тепла в механическую силу. В рабочей камере находится воздух или газ. Одна часть рабочей камеры оснащена радиатором охлаждения или водяной рубашкой. Это необходимо для охлаждения воздушной массы находящейся в полости цилиндра. Вторая часть подвергается нагреву.

СПРАВКА: Для нормальной работы силового агрегата подойдет любое жидкое, твёрдое или газообразное топливо.

Работа двигателя осуществляется следующим образом:

• Под действием высокой температуры воздуха в полости рабочей камеры нагревается и увеличивается в объеме. Увеличение объема воздуха воздействует на поршень, перемещая его в верхнюю мертвую точку;
• Под воздействием радиатора или рубашки охлаждения воздушная масса охлаждается. Поршень возвращается в обратном направлении. После этого цикл повторяется.

Двигатель 1 NZ FE: Обзор и технические характеристики

Нагревание и охлаждение воздуха в рабочей камере осуществляется при помощи вытеснителя. Он смещает воздушную массу от горячей части цилиндра к холодной и наоборот. Вытеснитель занимает большую часть объема рабочей камеры.

Область применения

Двигатели Стирлинга, работающие от внешнего источника тепла, могут применяться для изготовления:

• Генераторов. При помощи силового агрегата можно преобразовать тепловую энергию в электрическую. Это очень удобно в местах, где подача электричества осуществляется с перебоями или отсутствует;
• Насосов для перекачки различных жидкостей.мощности силовой установки достаточно для перекачивания различных жидкостей;
• Климатического оборудования;
• Автомобилей и самоходной техники.

Простота конструкции позволяет использовать силовые агрегаты для создания автомобилей и различного оборудования. Работа на любом топливе позволяет использовать такие моторы в местах, где подача электроэнергии осуществляется с перебоями или отсутствует.

Преимущества и недостатки двигателя Стирлинга

Двигатель Стирлинга внешнего сгорания имеет ряд достоинств и недостатков.

• Возможность работы на разном топливе. Для нормальной работы может быть использован абсолютно любой источник тепла. В некоторых случаях применяется солнечная энергия. Для этого солнечный свет концентрируется на поверхности цилиндра;
• Простота конструкции. В силовом агрегате нет большого количества комплектующих. Это делает мотор простым в эксплуатации и ремонте. Обслуживание двигателя может проводить человек, имеющий минимальные технические знания;
• Минимальный уровень шума. Двигатель Стирлинга при работе издает минимальный уровень шума. Это возможно благодаря отсутствию большого количества вращающихся деталей и воспламенения топлива в рабочей камере;
• Моторесурс. Минимальное количество комплектующих позволяет использовать мотор длительное время без ремонта и дополнительного обслуживания;
• Экологичность. При использовании источника тепла не загрязняющего окружающую среду мотор будет экологически чист.

• Большие габаритно массовые параметры. Для увеличения мощности необходимо использовать рабочую камеру и поршень большого диаметра. Это требует применения охлаждающего радиатора увеличенных размеров;

• Сложность в регулировке оборотов. Для регулировки частоты вращения коленчатого вала необходимо изменять показатели температуры;
• Необходимость в использовании жаропрочных материалов. Увеличение моторесурса возможно при применении материалов устойчивых к высоким температурам.

Двигатель Стирлинга своими руками

Некоторые люди задаются вопросом, как сделать двигатель Стирлинга в домашних условиях? Существует большое количество разновидностей самодельных двигателей Стирлинга. Для того чтобы создать двигатель Стирлинга не обязательно иметь чертежи и специализированные материалы. Создать силовой агрегат дома, можно из подручных материалов, не применяя специализированное сложное оборудование.

Перед сборкой необходимо определиться какой мощности будет силовая установка. Как правило, умельцы создают изделия небольшой мощности, которой хватает для вращения маленького вентилятора. Мотор изготавливается в следующей последовательности:

Рабочая камера

Создавая двигатель Стирлинга своими руками в первую очередь, изготавливают большой цилиндр. В полости этой камеры будет перемещаться вытеснитель воздуха. Он необходим для смещения воздушной массы в рабочей камере.

Камеру изготавливают из термоустойчивых материалов. Это может быть как цельная металлическая ёмкость, так и сосуд, составленный из двух частей. Соединение частей должно быть герметичным. В верхней части камеры необходимо просверлить отверстие.

ВАЖНО: Отсутствие герметичности в рабочей камере приведет к нарушению работоспособности силового агрегата. Во избежание этого необходимо герметизировать места соединения термоустойчивым герметизирующим составом.

Если камера изготавливается из двух частей, то для соединения выбирают клей или пайку. Внутренняя поверхность камеры в месте соединения не должна иметь заусенец или выпирающих частей. Это необходимо для того, чтобы не было препятствий для движения вытеснителя воздушной массы.

Двигатель 2jz: Обзор двигателя и технические характеристики

Вытеснитель

Перед окончательным соединением частей рабочей камеры необходимо самостоятельно изготовить вытеснитель. Это устройство, которое будет смещать воздушную массу в камере. Размеры вытеснителя должны быть меньше диаметра рабочей камеры. Между стенками камеры и вытеснителем должен быть зазор позволяющий изделию свободно перемещаться.

Для изготовления применяется поролон или другой лёгкий материал. Толщина материала выбирается исходя из внутреннего объема камеры.

После изготовления вытеснителя необходимо закрепить на нём шток. Он изготавливается из металлической проволоки диаметром 0.5 мм. Хорошо подойдет разогнутая канцелярская скрепка. Проволоку крепят к втулке из резины или другого эластичного материала. Втулку крепят к поролоновому диску. Такая конструкция позволяет создать прочное соединение.

Перед сборкой рабочей камеры необходимо продвинуть шток вытеснителя в заранее просверленное, в верхней части камеры, отверстие. Шток должен свободно перемещаться в отверстии. После установки поролонового диска герметизируется рабочая камера.

Подставка

Изготовление подставки является необязательным. Она необходима для установки силового агрегата. В подставке предусматривается место для закладки топлива. Это может быть свеча, сухое горючее, или любой другой источник тепловой энергии.

Подставка изготавливается из термостойких материалов. Хорошо подходит металлическая банка от напитков. Верхнюю часть банки срезают. В боковой части вырезают окно для загрузки топлива. Во избежание травмирования на острые срезы банки устанавливают резиновые уплотнения.

СПРАВКА: При использовании в качестве топлива сухого горючего на дно банки устанавливают металлическую площадку. Хорошо подойдет металлическая шайба толщиной 0.5 – 1 мм. Шайба крепится ко дну банки при помощи самореза или болта.

Цилиндр

Цилиндр используется для установки у него силового поршня. Полость рабочего цилиндра сообщается с полостью камеры через просверленное отверстие в верхней крышке. Соединение цилиндра с рабочей камерой должно быть герметичным. Это необходимо для предотвращения утечки воздуха из полости рабочей камеры в атмосферу.

ВНИМАНИЕ: Герметизация осуществляется путём пайки или нанесения на место соединения герметизирующих составов.

Для изготовления цилиндра используют тонкий лист металла. Из листа вырезают полосу шириной 30-35 мм. Сворачивая полосу, изготавливают цилиндр. Место соединения стенок цилиндра герметизируют при помощи пайки.

Поршень

Поршень изготавливается из пластмассы, дерева или пробки. Для исключения утечки воздуха через зазор между поршнем и цилиндром изделие оснащают мембраной. Мембрану изготавливают из полиэтиленового пакета, воздушного шара, или медицинской перчатки.

Поршень приклеивают к мембране при помощи клея. К цилиндру мембрана крепится при помощи резинки или прочной нити. В верхней части поршня устанавливают крепление для шатуна. Его изготавливают из тонкой проволоки. Крепление выполнено в виде петли с винтом, который вкручивается в поверхность поршня. К петле при помощи болта крепится шатун.

Двигатель 4s fe: Характеристики двигателя и тюнинг

Маховик

Работа свободнопоршневого двигателя собранного своими руками будет нестабильной. Для стабилизации оборотов силового агрегата изготавливают маховик. Он стабилизирует частоту вращения за счёт силы инерции.

Маховик изготавливают из прочного материала. Хорошо подходит металлическая крышка для консервации или CD диск. В центре маховика необходимо закрепить коленчатый вал.

ВАЖНО: Коленчатый вал необходимо крепить точно в центре маховика. Смещение точки крепления приведет к разбалансировке в работе силового агрегата.

Коленчатый вал и шатун

Коленвал изготавливают из толстой металлической или медной проволоки. На коленчатом валу выполняют два изгиба. Угол между коленами должен составлять 90 градусов. На одно колено шарнирно устанавливается шатун, второй конец которого крепится к поршню. На второе колено шарнирно устанавливается шток вытеснителя.

В качестве шарниров можно использовать клеммы для соединения проводов. Для этого необходимо предварительно удалить с них зажимающие винты. Для того чтобы провести расчёт глубины колена необходимо разделить на 2 ход поршня от верхней до нижней мертвой точки.

Держатель коленчатого вала

Держатель изготавливают из металла или пластика. Можно использовать стальную, медную проволоку, стержни, трубки и т.д. Нижняя часть держателя жёстко устанавливается на корпус рабочей камеры. Для этого его приклеивают или припаивают к поверхности. В верхней части держатель шарнирно соединяется с коленчатым валом.

Вентилятор

Вместо вентилятора может быть изготовлено любое другое устройство, которому будет передаваться крутящий момент от коленчатого вала. Вентилятор изготавливают из листа металла или пластика. Перед изготовлением вентилятора на материал наносят чертеж.

После этого вырезают деталь. Во избежание получения травм острые края, полученной детали обрабатывают наждачной бумагой.

В центре вентилятора сверлят отверстие. В него устанавливают резиновую, пробковую, или любую эластичную втулку. Изготовленную деталь крепят на коленчатый вал.

ВНИМАНИЕ: Во избежание разбалансировки необходимо крепить коленчатый вал точно по центру вентилятора. Найти центр можно при помощи циркуля.

Запуск двигателя

После проверки рабочей камеры на герметичность и сборки двигателя необходимо проверить его работоспособность. Для этого:

• Подобрать источник тепловой энергии. Это может быть свеча или любое другое топливо. Можно использовать сосуд с горячей водой. Для этого нижнюю поверхность рабочей камеры необходимо установить на емкость с жидкостью;
• Установить изделия на подставку. На дно подставки поместить источник тепловой энергии;
• На верхнюю поверхность рабочей камеры поместить кубики льда;
• Раскрутить маховик вручную.

После раскручивания маховика двигатель должен начать работу. Поршень и шток вытеснителя будут попеременно воздействовать на коленчатый вал установки. Стабильную работу будет обеспечивать сила инерции маховика.

Из вышеперечисленного следует, что двигатель Стирлинга это силовой агрегат, работающий от разницы температур рабочего тела. Мотор может работать на любом виде топлива.

Модель силовой установки можно собрать самостоятельно в домашних условиях. Для этого не потребуется специализированных материалов и оборудования.

В качестве источника питания для модели силовой установки может использоваться свеча, сухое горючее и т.п.

У какого двигателя стирлинга лучшая конструкция с максимальным кпд

Современное автомобилестроение вышло на такой уровень развития, при котором без фундаментальных научных исследований практически невозможно достигнуть кардинальных улучшений в конструкции традиционных моторов внутреннего сгорания. Такая ситуация вынуждает конструкторов обратить внимание на альтернативные проекты силовых установок.

Одни инженерные центры сосредоточили свои силы на создании и адаптации к серийному выпуску гибридных и электрических моделей, другие автоконцерны вкладывают средства в разработку двигателей на топливе из возобновляемых источников (например, биодизель на рапсовом масле).

Существуют и другие проекты силовых агрегатов, которые в перспективе могут стать новым стандартным движителем для транспортных средств.

Среди возможных источников механической энергии для автомобилей будущего следует назвать двигатель внешнего сгорания, который был изобретен в середине XIX века шотландцем Робертом Стирлингом в качестве тепловой расширительной машины.

Схема работы

Двигатель Стирлинга преобразует тепловую энергию, подводимую извне, в полезную механическую работу за счет изменения температуры рабочего тела (газа или жидкости), циркулирующего в замкнутом объеме.

В общем виде схема работы устройства выглядит следующим образом: в нижней части двигателя рабочее вещество (например, воздух) нагревается и, увеличиваясь в объеме, выталкивает поршень вверх.

Горячий воздух проникает в верхнюю часть мотора, где охлаждается радиатором. Давление рабочего тела снижается, поршень опускается для следующего цикла.

При этом система герметична и рабочее вещество не расходуется, а только перемещается внутри цилиндра.

Существует несколько вариантов конструкции силовых агрегатов, использующих принцип Стирлинга.

Стирлинг модификации «Альфа»

Двигатель состоит из двух раздельных силовых поршней (горячего и холодного), каждый из которых находится в своем цилиндре. К цилиндру с горячим поршнем подводится тепло, а холодный цилиндр расположен в охлаждающем теплообменнике.

Стирлинг модификации «Бета»

Цилиндр, в котором находится поршень, нагревается с одной стороны и охлаждается с противоположного конца. В цилиндре двигается силовой поршень и вытеснитель, предназначенный для изменения объема рабочего газа. Обратное перемещение остывшего рабочего вещества в горячую полость двигателя выполняет регенератор.

Стирлинг модификации «Гамма»

Конструкция состоит из двух цилиндров. Первый – полностью холодный, в котором движется силовой поршень, а второй, горячий с одной стороны и холодный с другой, служит для перемещения вытеснителя. Регенератор для циркуляции холодного газа может быть общим для обоих цилиндров или входить в конструкцию вытеснителя.

Преимущества двигателя Стирлинга

Как и большинство моторов внешнего сгорания, Стирлингу присуща многотопливность: двигатель работает от перепада температуры, независимо от причин его вызвавших.

Интересный факт! Однажды была продемонстрирована установка, которая функционировала на двадцати вариантах топлива. Без остановки двигателя во внешнюю камеру сгорания подавались бензин, дизельное топливо, метан, сырая нефть и растительное масло – силовой агрегат продолжал устойчиво работать.

Двигатель обладает простотой конструкции и не требует дополнительных систем и навесного оборудования (ГРМ, стартер, коробка передач).

Особенности устройства гарантируют длительный эксплуатационный ресурс: более ста тысяч часов непрерывной работы.

Двигатель Стирлинга бесшумен, так как в цилиндрах не происходит детонация и отсутствует необходимость вывода отработанных газов. Модификация «Бета», оснащенная ромбическим кривошипно-шатунным механизмом, является идеально сбалансированной системой, которая в процессе работы не имеет вибраций.

В цилиндрах двигателя не происходят процессы, которые могут оказать негативное воздействие на окружающую среду. При выборе подходящего источника тепла (например, солнечная энергия) Стирлинг может быть абсолютно экологически чистым силовым агрегатом.

Недостатки конструкции Стирлинга

При всем наборе положительных свойств немедленное массовое применение двигателей Стирлинга невозможно по следующим причинам:

Основная проблема заключается в материалоемкости конструкции. Охлаждение рабочего тела требует наличия радиаторов большого объема, что существенно увеличивает размеры и металлоемкость изготовления установки.

Нынешний технологический уровень позволит двигателю Стирлинга сравниться по характеристикам с современными бензиновыми моторами только за счет применения сложных видов рабочего тела (гелий или водород), находящихся под давлением более ста атмосфер. Этот факт вызывает серьезные вопросы как в области материаловедения, так и обеспечения безопасности пользователей.

Немаловажная эксплуатационная проблема связана с вопросами теплопроводности и температурной стойкости металлов. Тепло подводится к рабочему объему через теплообменники, что приводит к неизбежным потерям. Кроме того, теплообменник должен быть изготовлен из термостойких металлов, устойчивых к высокому давлению. Подходящие материалы очень дороги и сложны в обработке.

Принципы изменения режимов двигателя Стирлинга также кардинально отличаются от традиционных, что требует разработки специальных управляющих устройств. Так, для изменения мощности необходимо изменить давление в цилиндрах, угол фаз между вытеснителем и силовым поршнем или повлиять на емкость полости с рабочим телом.

Один из способов управления скоростью вращения вала на модели двигателя Стирлинга можно увидеть на следующем видео:

Коэффициент полезного действия

В теоретических расчетах эффективность двигателя Стирлинга зависит от разницы температур рабочего тела и может достигать 70% и более в соответствии с циклом Карно.

Однако первые реализованные в металле образцы обладали крайне невысоким КПД по следующим причинам:

• неэффективные варианты теплоносителя (рабочего тела), ограничивающие максимальную температуру нагрева;
• потери энергии на трение деталей и теплопроводность корпуса двигателя;
• отсутствие конструкционных материалов, устойчивых к высокому давлению.

Инженерные решения постоянно совершенствовали устройство силового агрегата.

Так, во второй половине XX века четырехцилиндровый автомобильный двигатель Стирлинга с ромбическим приводом показал на испытаниях КПД равный 35% на водном теплоносителе с температурой 55 °C.

Тщательная проработка конструкции, применение новых материалов и доводка рабочих узлов обеспечили КПД экспериментальных образцов в 39%.

Современные образцы двигателя Стирлинга, такие как созданный американской компанией Mechanical Technology Inc, демонстрируют эффективность до 43,5%. А с освоением выпуска жаропрочной керамики и аналогичных инновационных материалов появится возможность значительного повышения температуры рабочей среды и достижения КПД в 60%.

Примеры успешной реализации автомобильных Стирлингов

Несмотря на все сложности, известно немало работоспособных моделей двигателя Стирлинга, применимых для автомобилестроения.

Заинтересованность в Стирлинге, подходящем для установки в автомобиль, появилась в 50-е годы XX века. Работу в данном направлении вели такие концерны, как Ford Motor Company, Volkswagen Group и другие.

Компания UNITED STIRLING (Швеция) разработала Стирлинг, в котором максимально использовались серийные узлы и агрегаты, выпускаемые автопроизводителями (коленчатый вал, шатуны).

Получившийся в результате четырехцилиндровый V-образный мотор обладал удельной массой 2,4 кг/кВт, что сравнимо с характеристиками компактного дизеля.

Данный агрегат был успешно опробован в качестве силовой установки семитонного грузового фургона.

Одним из успешных образцов является четырехцилиндровый двигатель Стирлинга нидерландского производства модели «Philips 4-125DA», предназначавшийся для установки на легковой автомобиль. Мотор имел рабочую мощность 173 л. с. в размерах, аналогичных классическому бензиновому агрегату.

Значительных результатов добились инженеры компании General Motors, построив в 70-х годах восьмицилиндровый (4 рабочих и 4 компрессионных цилиндра) V-образный двигатель Стирлинга со стандартным кривошипно-шатунным механизмом.

Аналогичной силовой установкой в1972 году оснащалась ограниченная серия автомобилей Ford Torino, расход топлива у которой снизился на 25% по сравнению с классической бензиновой V-образной восьмеркой.

В настоящее время более полусотни зарубежных компаний ведут работы по совершенствованию конструкции двигателя Стирлинга в целях его адаптации к массовому выпуску для нужд автомобилестроения. И если удастся устранить недостатки данного типа двигателей, в то же время сохранив его преимущества, то именно Стирлинг, а не турбины и электромоторы, придет на смену бензиновым ДВС.

Двигатель внешнего сгорания: 3 модификации двинателя Стирлинга

В наше время индустрия автомобилестроения достигла такого уровня развития, при котором без базовых научных принципов сложно достичь улучшения конструкции традиционных двигателей внутреннего сгорания.

Это вынудило конструкторов всё больше обращать внимание на проекты альтернативных силовых установок. Инженерные центры и автоконцерны подошли к этому вопросу по-разному. Одни сосредоточились на создании адаптации к серийному выпуску электрических и гибридных моделей силовой установки.

Другие делают вложения в разработку двигателей, потребляющих топливо из возобновляемых источников.

Одним из перспективных источников механической энергии для автомобилей является двигатель внешнего сгорания, разработанный уроженцем Шотландии Робертом Стирлингом пару веков назад. Двигатель внешнего сгорания Стирлинга по принципу работы сильно отличается от привычного для всех ДВС. Но на какое-то время после разработки о нём благополучно забыли.

История создания

В 1816 году уроженец Шотландии Роберт Стирлинг запатентовал тепловую машину, которую сегодня называют в честь своего создателя. Однако сама идея двигателей горячего воздуха была придумана вовсе не им. Но первый осознанный проект по созданию такого агрегата реализовал именно Стирлинг.

Он усовершенствовал систему, добавив в неё очиститель, в технической литературе называвшийся теплообменником. Благодаря этому сильно возросла производительность мотора благодаря удержанию его в тепле. Эта модель для того времени была признана самой прочной, поскольку никогда не взрывалась.

Несмотря на такой быстрый успех продвижения модели, в начале двадцатого столетия от дальнейшего развития двигателя внешнего сгорания отказались из-за его себестоимости в пользу двигателя внутреннего сгорания.

Двигатель Стирлинга: принцип работы и модификации

Принцип работы любого теплового мотора заключается в том, что для получения газа в расширенном состоянии нужны немалые механические усилия. В качестве наглядного примера можно привести опыт с двумя кастрюлями, согласно которому их наполняют холодной и горячей водой. Опускают в холодную воду бутылку с закрученной пробкой. После этого бутылку переносят в горячую воду.

При таком перемещении газ в бутылке совершает механическую работу и выталкивает пробку из горлышка. Первая модель двигателя внешнего сгорания работала по точно такому же принципу. Однако позже создатель осознал, что часть выделяемого тепла можно использовать для подогрева. Производительность агрегата от этого только возросла.

Чуть позже инженер из Швеции Эриксон усовершенствовал конструкцию, выдвинув идею об охлаждении и нагревании газа при постоянном давлении вместо объёма. Это позволило двигателю «продвинуться по карьерной лестнице» и начать использоваться в шахтах и типографиях. Для экипажей и транспортных средств агрегат оказался слишком тяжёлым.

• Также советуем прочитать статью нашего специалиста, в которой он рассказывает о принципе работы и особенностях двигателя Ибадуллаева.
• Дополнительно советуем внимательно изучить статью нашего автора, в которой подробно описывается роторно-поршневой двигатель Ванкеля.

На рисунке наглядно отображается рабочий цикл двигателя Стирлинга.

Как работает двигатель Стирлинга? Он преобразует тепловую энергию, подводимую извне, в полезную механическую работу. Этот процесс происходит за счёт изменения температуры газа или жидкости, циркулирующих в замкнутом объёме. В нижней части агрегата рабочее вещество нагревается, увеличивается в объёме и выталкивает поршень вверх.

Горячий воздух поступает в верхнюю часть мотора и охлаждается с помощью радиатора. Давление рабочего тела понижается, а поршень опускается для повторения всего цикла. Система полностью герметична, благодаря чему рабочее вещество не расходуется, а лишь перемещается внутри цикла.

Кроме того, существуют моторы с открытым циклом, в которых регулирование потоком реализуется с помощью клапанов. Эти модели называют двигателем Эриксона. В целом принцип работы двигателя внешнего сгорания схож с ДВС. При низких температурах в нём происходит сжатие и наоборот. Нагрев же осуществляется по-разному.

Тепло в двигателе внешнего сгорания подводится через стенку цилиндра извне. Стирлинг догадался применять периодическое изменение температуры с вытеснительным поршнем.

Этот поршень перемещает газы с одной полости цилиндра в другую. При этом с одной стороны постоянно поддерживаются низкие температуры, а с другой — высокие.

При перемещении поршня вверх газ перемещается из горячей в холодную полость.

Система вытеснителя в двигателе соединена с рабочим поршнем, который сжимает газ в холоде и позволяет расширяться в тепле. Полезная работа совершается как раз благодаря сжатию в более низких температурах. Непрерывность обеспечивается кривошипно-шатунным механизмом. Особых границ между стадиями цикла не наблюдается. Благодаря этому КПД двигателя Стирлинга не уменьшается.

Советуем также прочитать статью нашего специалиста в которой он рассказывает о КПД двигателя внутреннего сгорания.

Некоторые детали работы двигателя

В теории подводить энергию в двигатель внешнего сгорания может любой источник тепла (солнце, электричество, топливо). Принцип работы тела двигателя заключается в использовании гелия, водорода или воздуха. Термическим максимально возможным КПД обладает идеальный цикл. КПД при этом составляет от 30 до 40 %.

Эффективный регенератор может обеспечить более высокий КПД. Встроенные теплообменники обеспечивают регенерацию, обмен и охлаждение в современных двигателях. Их преимуществом является работа без масел. В целом смазки двигателю необходимо немного. Среднее давление в цилиндре варьируется от 10 до 20 МПа.

Необходима хорошая уплотнительная система и возможность попадания масла в рабочие полости.

Согласно теоретическим расчётам эффективность двигателя Стирлинга сильно зависима от температуры и может достигать даже 70 %.

Самые первые реализованные в металле образцы двигателя обладали низким КПД, поскольку варианты теплоносителя были неэффективны и ограничивали максимальную температуру нагрева, отсутствовали конструкционные материалы, устойчивые к высокому давлению.

Во второй половине XX века двигатель с ромбическим приводом во время испытаний превысил показатель 35 % КПД на водном теплоносителе и с температурой 55 градусов по Цельсию. Совершенствование конструкции в некоторых экспериментальных образцах позволило достичь практически 39 % КПД.

Почти все современные бензиновые двигатели, имеющие аналогичную мощность, обладают КПД 28 30 %. Турбированные дизели достигают около 35 %. Самые современные образцы двигателей Стирлинга, разработанные компанией Mechanical Technology Inc в США, показывают эффективность до 43 %.

После освоения жаропрочной керамики и других инновационных материалов появится возможность ещё сильнее увеличить температуру среды. КПД может при таких условиях достичь даже 60 %.

Существует несколько модификаций двигателя внешнего сгорания Стирлинга.

Модификация «Альфа»

Такой двигатель состоит из горячего и холодного раздельных силовых поршней, находящихся в собственных цилиндрах. К цилиндру с горячим поршнем поступает тепло, а холодный располагается в охлаждающем теплообменнике.

Модификация «Бета»

В этом варианте двигателя цилиндр, в котором расположился поршень, с одной стороны нагревается, а другой охлаждается. Внутри цилиндра двигаются вытеснитель и силовой поршень. Вытеснитель предназначен для изменения объёма рабочего газа. Регенератор же выполняет возвращение остывшего рабочего вещества в нагретую полость двигателя.

Модификация «Гамма»

Вся нехитрая конструкция модификации «Гамма» выполнена из двух цилиндров. Первый из них полностью холодный. В нём совершает движение силовой поршень.

А второй — холодный только с одной стороны, а с другой — нагретый. Он служит для перемещения механизма вытеснителя.

Регенератор циркуляции холодного газа в этой модификации может быть общим для обоих цилиндров и быть включённым в конструкцию вытеснителя.

Преимущества двигателя внешнего сгорания

Этот вид двигателей неприхотлив в плане топлива, поскольку основой его работы является перепад температур. Чем вызван этот перепад особого значения не имеет. Двигатель Стирлинга имеет простую конструкцию и не нуждается в дополнительных системах и навесном оборудовании (стартер, коробка передач).

Некоторые особенности устройства двигателя являются гарантией долгого срока эксплуатации: двигатель может работать непрерывно в течении примерно ста тысяч часов. Ещё одним серьёзным преимуществом двигателя внешнего сгорания является бесшумность.

Она обусловлена тем, что в цилиндрах отсутствует детонация и нет необходимости в выводе отработавших газов. Особенно выделяется по этому параметру модификация «Бета». Её конструкция оснащена ромбовидным кривошипно-шатунным механизмом, который обеспечивает отсутствие вибраций во время работы. И, наконец, экологичность.

В цилиндрах двигателя отсутствуют процессы, способные негативно влиять на окружающую среду.

При выборе альтернативных источников тепла (энергии солнца) двигатель Стирлинга превращается в разновидность экологически чистого силового агрегата.

Недостатки двигателя внешнего сгорания

Массовый выпуск таких двигателей в настоящее время невозможен. Основная проблема — это материалоёмкость конструкции. Охлаждение рабочего тела двигателя требует установку радиаторов с большими объёмами. Вследствие этого увеличиваются размеры.

Использование сложных видов рабочего тела вроде водорода или гелия поднимает вопрос о безопасности двигателя. Теплопроводность и температурная стойкость должны быть на высоком уровне. Тепло к рабочему объёму поступает через теплообменники. Таким образом, часть тепла теряется по дороге.

При изготовлении теплообменники приходится использовать термостойкие металлы. При этом металлы должны быть устойчивы к высокому давлению. Все эти материалы стоят дорого и долго обрабатываются. Принципы изменения режимов двигателя внешнего сгорания сильно отличаются от традиционных. Требуется разработка специальных управляющих устройств.

Изменение мощности вызывается изменением давления в цилиндрах и угла фаз между вытеснителем и силовым поршнем. Также можно изменить ёмкость полости с рабочим телом.

Примеры реализации двигателей внешнего сгорания на автомобилях

Работоспособные модели такого двигателя были выпущены в свет, несмотря на все сложности изготовления. В 50 года XX века у автомобилестроительных компаний появилась заинтересованность в этой разновидности силового агрегата. В основном реализацией двигателей Стирлинга на автомобилях занимались Ford Motor Company и Volkswagen Group.

Шведская компания UNITED STIRLING разработала такой двигатель, в котором разработчики старались чаще использовать серийные агрегаты и узлы (коленвал, шатуны). Был разработан четырёхцилиндровый V-образный двигатель, обладавший удельной массой 2,4 кг/кВт. Аналогичной массой обладает компактный дизель.

Двигатель попробовали устанавливать на семитонные грузовые фургоны.

Наиболее выделяющимся успешным образцом стал Philips 4-125DA, доступный для установки на легковые автомобили. Рабочая мощность двигателя составляла 173 лошадиных силы. Размеры несильно отличались от обычного бензинового ДВС.

Компания General Motors разработала восьмицилиндровый V-образный двигатель внешнего сгорания с серийным кривошипно-шатунным механизмом. В 1972 году ограниченная версия автомобилей Ford Torino оснащалась таким двигателем.

Причём расход топлива снизился на целых 25 % по сравнению с предыдущими моделями.

Сегодня несколько зарубежных компаний пытаются совершенствовать конструкцию этого двигателя с целью адаптации для серийного производства и установки на легковые автомобили.

Выводы

В случае, если недостатки двигателя внешнего сгорания будут устранены, то этот вид силового агрегата придёт на смену ДВС и даже электромоторам.

Но ввиду высокой стоимости материалов, сложности их обработки и громоздкости конструкции, двигатель внешнего сгорания пока не может выпускаться массово.

Возможно, когда-нибудь будут разработан дешёвый жаростойкий и устойчивый к давлению материал, который будет использоваться при изготовлении двигателя Стирлинга, а пока вся конструкция обходится производителям гораздо дороже, чем обычный ДВС. Удачи и лёгких дорог!

(Пока оценок нет) Загрузка…

Двигатель Стирлинга. Виды и конструкции. Устройство и работа

Современная автомобильная промышленность достигла такого уровня, что без серьезных исследований невозможно добиться кардинальной модернизации в конструкции двигателей внутреннего сгорания. Это способствовало тому, что конструкторы стали обращать внимание на альтернативные разработки силовых установок, таких как двигатель Стирлинга.

Одни автоконцерны сконцентрировали свои силы на разработке и подготовке к выпуску в серию электрических и гибридных автомобилей, другие инженерные центры затрачивают финансовые средства в проектирование двигателей на альтернативном топливе, изготовленном из возобновляемых источников. Существуют другие различные разработки двигателей, которые в будущем могут стать новым двигателем для различных средств транспорта.

Таким возможным источником энергии механического движения для автомобильного транспорта будущего может стать двигатель внешнего сгорания, изобретенный в 19 веке ученым Стирлингом.

Устройство и принцип работы

Двигатель Стирлинга выполняет преобразование тепловой энергии, получаемой из внешнего источника, в механическое движение благодаря изменению температуры жидкости, циркулирующей в закрытом объеме.

В первое время после изобретения такой двигатель существовал в виде машины, действующей на принципе теплового расширения.

В цилиндре тепловой машины воздух перед расширением нагревался, перед сжатием охлаждался. Вверху цилиндра 1 находится водяная рубашка 3, дно цилиндра непрерывно нагревается огнем. В цилиндре расположен рабочий поршень 4, имеющий уплотнительные кольца. Между поршнем и дном цилиндра расположен вытеснитель 2, передвигающийся в цилиндре со значительным зазором.

Воздух, находящийся в цилиндре, перекачивается вытеснителем 2 к дну поршня или цилиндра. Вытеснитель движется под действием штока 5, проходящего через уплотнение поршня. Шток в свою очередь приводится в действие эксцентриковым устройством, вращающимся с запаздыванием на 90 градусов от привода поршня.

В позиции «а» поршень расположен в нижней точке, а воздух находится между поршнем и вытеснителем, охлаждается стенками цилиндра.

В следующей позиции «б» вытеснитель перемещается вверх, а поршень остается на месте. Воздух, находящийся между ними, выталкивается ко дну цилиндра, охлаждаясь.

Позиция «в» — рабочая. В ней воздух нагревается дном цилиндра, расширяется и поднимает два поршня к верхней мертвой точке. После выполнения рабочего хода вытеснитель опускается ко дну цилиндра, выталкивая воздух под поршень, и охлаждаясь.

В позиции «г» охлажденный воздух готов к сжатию, и поршень перемещается от верхней точки к нижней. Так как работа сжатия охлажденного воздуха меньше, чем работа расширения нагретого воздуха, то образуется полезная работа. Маховик при этом служит своеобразным аккумулятором энергии.

В рассмотренном варианте двигатель Стирлинга обладает малым КПД, так как теплота воздуха после рабочего хода должна отводиться через стенки цилиндра в охлаждающую жидкость.

Воздух за один ход не успевает снизить температуру на необходимую величину, поэтому необходимо было продлить время охлаждения. Из-за этого скорость мотора была маленькой. Термический КПД был также незначительным.

Тепло отработанного воздуха уходило в охлаждающую воду и терялось.

Разные конструкции

Существуют различные варианты устройства силовых агрегатов, действующих по принципу Стирлинга.

Конструкция исполнения «Альфа»

Этот двигатель включает в себя два отдельных рабочих поршня. Каждый поршень расположен в отдельном цилиндре. Холодный цилиндр находится в теплообменнике, а горячий нагревается.

Конструкция исполнения «Бета»

Цилиндр с поршнем охлаждается с одной стороны, и нагревается с противоположной стороны. В цилиндре перемещается силовой поршень и вытеснитель, служащий для уменьшения и увеличения объема рабочего газа. Регенератор выполняет обратное перемещение остывшего газа в нагретое пространство двигателя.

Конструкция исполнения «Гамма»

Вся система состоит из двух цилиндров. Первый цилиндр весь холодный. В нем перемещается рабочий поршень, Второй цилиндр с одной стороны нагретый, а с другой – холодный, и предназначен для передвижения вытеснителя. Регенератор для перекачки охлажденного газа может являться общим для двух цилиндров, либо может быть включен в устройство вытеснителя.

Преимущества

• Как и множество двигателей внешнего сгорания, двигатель Стирлинга способен функционировать на разном топливе, так как для него важно наличие перепада температуры. При этом не важно, каким топливом он вызван.
• Двигатель имеет простое устройство, и не нуждается во вспомогательных системах и навесных устройствах (коробка передач, ремень ГРМ, стартер и т.д.).
• Особенности конструкции обеспечивают длительную эксплуатацию: больше 100 тысяч часов постоянной работы.
• Работа двигателя Стирлинга не создает большого шума, так как внутри двигателя не происходит детонация топлива, и отсутствует выпуск отработанных газов.
• Исполнение «Бета», снабженное кривошипно-шатунным устройством в виде ромба, является наиболее сбалансированным механизмом, который при функционировании не создает вибрацию.

• В цилиндрах мотора не возникают процессы, оказывающие вредное воздействие на природную среду. При подборе оптимального источника тепла мотор Стирлинга может стать экологически чистым устройством.

Недостатки

• При значительных положительных характеристиках быстрое серийное производство двигателей Стирлинга нереально по некоторым причинам. Основной вопрос в материалоемкости устройства. Чтобы охлаждать рабочее тело, необходим большой радиатор, что значительно увеличивает габариты и вес оборудования.
• Сегодняшний уровень технологий дает возможность двигателю Стирлинга конкурировать по свойствам с новыми бензиновыми двигателями за счет использования сложных типов рабочего тела (водород или гелий), находящихся под очень большим давлением. Это значительно повышает опасность использования таких двигателей.
• Серьезная проблема эксплуатации связана с проблемами температурной стойкости стальных сплавов и их теплопроводности. Тепло подходит к рабочему пространству с помощью теплообменников. Это приводит к значительным потерям тепла. Также теплообменник должен производиться из термоустойчивых сплавов, которые также должны быть устойчивы к повышенному давлению. Соответствующие этим условиям материалы очень сложны в обработке и имеют высокую стоимость.
• Принципы перехода двигателя Стирлинга на другие режимы функционирования также существенно отличаются от привычных принципов. Для этого необходимо создание специальных устройств управления. Например, для изменения мощности нужно менять угол фаз между силовым поршнем и вытеснителем, давление в цилиндрах, либо изменить емкость рабочего объема.

Двигатель Стирлинга и его использование

При необходимости создания преобразователя тепла компактных размеров можно вполне использовать мотор Стирлинга. При этом эффективность других аналогичных двигателей значительно ниже.

• Универсальные источники электричества. Моторы Стирлинга могут преобразовывать тепло в электричество. Существуют проекты солнечных электроустановок с применением таких двигателей. Их используют как автономные электростанции для туристов. Некоторые производители изготавливают генераторы, действующие от газовой конфорки. Существуют также проекты генераторов, которые работают от радиоизотопных источников тепла.
• Насосы. Если в контуре системы отопления установлен насос, то эффективность отопления значительно возрастает. В системах охлаждения также устанавливают насосы. Электрический насос может выйти из строя, к тому же, он потребляет электрическую энергию. Насос, действующий по принципу Стирлинга, решает этот вопрос. Двигатель Стирлинга для перекачивания жидкостей будет проще обычной схемы, так как вместо поршня может применяться сама перекачиваемая жидкость, служащая также для охлаждения.
• Холодильное оборудование. В конструкции всех холодильников используется принцип тепловых насосов. Некоторые производители холодильников планируют устанавливать на свои изделия двигатель Стирлинга, которые будут очень экономичны. Рабочим телом будет выступать воздух.
• Сверхнизкие температуры. Для сжижения газов такие моторы очень эффективны. Их использование более выгодное, чем турбинные устройства. Также двигатель Стирлинга применяется в устройствах для охлаждения датчиков точных приборов.
• Солнечные электростанции. Электрическую энергию можно получать путем преобразования энергии солнца. Для этого могут применяться двигатели Стирлинга, которые устанавливают в фокус зеркала так, чтобы место нагрева непрерывно освещалось лучами солнца. Отражатель управляется по мере перемещения солнца, энергия которого концентрируется на малой площади. При этом происходит отражение излучения зеркалами около 92%. Рабочим телом двигателя служит чаще всего гелий или водород.
• Аккумуляторы тепла. С помощью устройства Стирлинга можно резервировать тепловую энергию, используя теплоаккумуляторы на основе расплавов солей. Такие устройства имеют запас энергии, превосходящий химические аккумуляторы, и имеют меньшую стоимость. Применяя для регулировки мощности увеличение и уменьшение угла фазы между двумя поршнями, можно накапливать механическую энергию, осуществляя торможение двигателя. При этом двигатель служит тепловым насосом.
• Автомобилестроение. Несмотря на сложности, существуют действующие модели мотора Стирлинга, использующиеся для автомобилей. Заинтересованность в таком двигателе, подходящем для автомобиля, возникла еще в прошлом веке. Разработки в этом направлении проводили английские и немецкие автоконцерны. В Швеции также был разработан двигатель Стирлинга, в котором применялись унифицированные серийные агрегаты и узлы. В результате получился 4-цилиндровый мотор, параметры которого сравнимы с характеристиками небольшого дизельного двигателя. Этот двигатель был успешно испытан в качестве силового агрегата для многотонного грузовика.

Сегодня исследования установок Стирлинга для подводных, космических и других установок, а также проектирование основных двигателей проводятся во многих зарубежных странах. Такой высокий интерес к моторам Стирлинга стал итогом интереса общественности в борьбе с загрязнением атмосферы, шумом и сохранением природных энергетических источников.

http://avtokart.ru/dvigateli/rotornyj-dvigatel-stirlinga.html
http://mashintop.ru/articles.php?id=3240

Двигатель внешнего сгорания стирлинга: устройство, принципы работы и 3 модификации

Роторный двигатель внешнего сгорания недостатки. У какого двигателя стирлинга лучшая конструкция с максимальным кпд

Экология потребления.Наука и техника:Мотор Стирлинга чаще всего применяется в ситуациях, когда требуется аппарат для преобразования тепловой энергий, отличающийся простотой и эффективностью.

Менее ста лет назад двигатели внутреннего сгорания пытались завоевать свое законное место в конкурентной борьбе среди прочих имеющихся машин и движущихся механизмов. При этом в те времена превосходство бензинового двигателя не являлось столь очевидным. Существующие машины на паровых двигателях отличались бесшумностью, великолепными для того времени характеристиками мощности, простотой обслуживания, возможностью использования различного вида топлива. В дальнейшей борьбе за рынок двигатели внутреннего сгорания благодаря своей экономичности, надежности и простоте взяли верх.

Дальнейшая гонка за совершенствования агрегатов и движущих механизмов, в которую в середине 20 века вступили газовые турбины и роторные разновидности двигателей, привела к тому, что несмотря на верховенство бензинового двигателя были предприняты попытки ввести на «игровое поле» совершенно новый вид двигателей — тепловой, впервые изобретенный в далеком 1861 году шотландским священником по имени Роберт Стирлинг. Двигатель получил название своего создателя.

ДВИГАТЕЛЬ СТИРЛИНГА: ФИЗИЧЕСКАЯ СТОРОНА ВОПРОСА

Для понимания, как работает настольная электростанция на Стирлинге, следует понимать общие сведения о принципах работы тепловых двигателей. Физически принцип действия заключается в использовании механической энергии, которая получается при расширении газа при нагревании и его последующем сжатии при охлаждении. Для демонстрации принципа работы можно привести пример на основе обычной пластиковой бутыли и двух кастрюль, в одной из которых находится холодная вода, в другой горячая.

При опускании бутылки в холодную воду, температура которой близка к температуре образования льда при достаточном охлаждении воздуха внутри пластиковой емкости ее следует закрыть пробкой. Далее, при помещении бутыли в кипяток, спустя некоторое время пробка с силой «выстреливает», поскольку в данном случае нагретым воздухом была совершена работа во много раз большая, чем совершается при охлаждении. При многократном повторении опыта результат не меняется.

Первые машины, которые были построены с использованием двигателя Стирлинга, с точностью воспроизводили процесс, демонстрирующийся в опыте. Естественно механизм требовал усовершенствования, заключающееся в применении части тепла, которое терял газ в процессе охлаждения для дальнейшего подогрева, позволяя возвращать тепло газу для ускорения нагревания.

Но даже применение этого новшества не могло спасти положение дел, поскольку первые «Стирлинги» отличались большими размерами при малой вырабатываемой мощности. В дальнейшем не раз предпринимались попытки модернизировать конструкцию для достижения мощности в 250 л.с. приводили к тому, что при наличии цилиндра диаметром 4,2 метра, реальная выходная мощность, которую выдавала электростанция на Стирлинге (Stirling) в 183 кВт на деле составляла всего 73 кВт.

Все двигатели Стирлинга работают по принципу цикла Стирлинга, включающего в себя четыре основные фазы и две промежуточные. Основными являются нагрев, расширение, охлаждение и сжатие. В качестве стадии перехода рассматриваются переход к генератору холода и переход к нагревательному элементу. Полезная работа, совершаемая двигателем, строится исключительно на разнице температур нагревающей и охлаждающей частей.

СОВРЕМЕННЫЕ КОНФИГУРАЦИИ СТИРЛИНГА

Современная инженерия различает три основных вида подобных двигателей:

• альфа-стирлинг, отличие которого в двух активных поршнях, расположенных в самостоятельных цилиндрах. Из всех трех вариантов данная модель отличается самой высокой мощностью, обладая самой высокой температурой нагревающегося поршня;
• бета-стирлинг, базирующийся на одном цилиндре, одна часть которого горячая, а вторая холодная;
• гамма-стирлинг, имеющий кроме поршня еще и вытеснитель.

Производство электростанции на Стирлинге будет зависеть от выбора модели двигателя, что позволит учесть всю положительные и отрицательные стороны подобного проекта.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Благодаря своим конструктивным особенностям данные двигатели обладают рядом преимуществ, но при этом не лишены недостатков.

Настольная электростанция Стирлинга, купить которую невозможно в магазине, а только у любителей, самостоятельно осуществляющих сбор подобных устройств, относятся:

• большие размеры, которые вызваны потребностью к постоянному охлаждению работающего поршня;
• использование высокого давления, что требуется для улучшения характеристик и мощности двигателя;
• потеря тепла, которая происходит за счет того, что выделяемое тепло передается не на само рабочее тело, а через систему теплообменников, чей нагрев приводит к потере КПД;
• резкое снижение мощности требует применения особых принципов, отличающихся от традиционных для бензиновых двигателей.

Наряду с недостатками, у электростанций, функционирующих на агрегатах Стирлинга, имеются неоспоримые плюсы:

• любой вид топлива, поскольку как любые двигатели, использующие энергию тепла, данный двигатель способен функционировать при разнице температур любой среды;
• экономичность. Данные аппараты могут стать прекрасной заменой паровым агрегатам в случаях необходимости переработки энергии солнца, выдавая КПДна 30% выше;
• экологическая безопасность. Поскольку настольная электростанция кВт не создает выхлопного момента, то она не производит шума и не выбрасывает в атмосферу вредных веществ. В виде источника получения мощности выступает обычное тепло, а топливо выгорает практически полностью;
• конструктивная простота. Для своей работы Стирлинг не потребует дополнительных деталей или приспособлений. Он способен самостоятельно запускаться без использования стартера;
• повышенный ресурс работоспособности. Благодаря своей простоте, двигатель может обеспечить не одну сотню часов беспрерывной эксплуатации.

ОБЛАСТИ ПРИМЕНЕНИЯ ДВИГАТЕЛЕЙ СТИРЛИНГА

Мотор Стирлинга чаще всего применяется в ситуациях, когда требуется аппарат для преобразования тепловой энергий, отличающийся простотой, при этом эффективность прочих видов тепловых агрегатов существенно ниже при аналогичных условиях. Очень часто подобные агрегаты применяются в питании насосного оборудования, холодильных камер, подводных лодок, батарей, аккумулирующих энергию.

Одним из перспективных направлений области использования двигателей Стирлинга являются солнечные электростанции, поскольку данный агрегат может удачно применяться для того, чтобы преобразовывать энергию солнечных лучей в электрическую. Для осуществления этого процесса двигатель помещается в фокус зеркала, аккумулирующего солнечные лучи, что обеспечивает перманентное освещение области, требующей нагрева. Это позволяет сфокусировать солнечную энергию на малой площади. Топливом для двигателя в данном случае служит гелии или водород. опубликовано

Основной принцип работы двигателя Стирлинга заключается в постоянно чередуемых нагревании и охлаждении рабочего тела в закрытом цилиндре. Обычно в роли рабочего тела выступает воздух, но также используются водород и гелий.

Цикл работы двигателя Стирлинга состоит из четырёх фаз и разделён двумя переходными фазами: нагрев, расширение, переход к источнику холода, охлаждение, сжатие и переход к источнику тепла. Таким образом, при переходе от тёплого источника к холодному источнику происходит расширение и сжатие газа, находящегося в цилиндре. При этом изменяется давление, за счёт чего можно получить полезную работу. Поскольку теоретические объяснения удел ученых мужей, слушать их временами утомительно, поэтому перейдем к наглядной демонстрации работы двигателя Стерлинга.

Как работает двигатель Стирлинга
1.Внешний источник тепла нагревает газ в нижней части теплообменного цилиндра. Создаваемое давление толкает рабочий поршень вверх.
2.Маховик толкает вытеснительный поршень вниз, тем самым перемещая разогретый воздух из нижней части в охлаждающую камеру.
3.Воздух остывает и сжимается, рабочий поршень опускается вниз.
4.Вытеснительный поршень поднимается вверх, тем самым перемещая охлаждённый воздух в нижнюю часть. И цикл повторяется.

В машине Стирлинга движение рабочего поршня сдвинуто на 90 градусов относительно движения поршня-вытеснителя. В зависимости от знака этого сдвига машина может быть двигателем или тепловым насосом. При сдвиге 0 градусов машина не производит никакой работы (кроме потерь на трение) и не вырабатывает её.

Еще одним изобретением Стирлинга, увеличившим КПД двигателя стал регенератор, который представляет собой камеру, заполненную проволокой, гранулами, гофрированной фольгой для улучшения теплоотдачи проходящего газа (на рисунке регенератор заменен ребрами радиатора охлаждения).

В 1843 году Джеймс Стирлинг использовал этот двигатель на заводе, где он в то время работал инженером. В 1938 году фирма «Филипс» инвестировала в двигатель Стирлинга мощностью более двухсот лошадиных сил и отдачей более 30 %.

Достоинства двигателя Стирлинга:

1. Всеядность. Можно использовать любое топливо, главное создать разницу температур.
2. Низкая шумность. Поскольку работа построена на перепаде давления рабочей жидкости, а не на поджоге смеси, то шумность по сравнению с двигателем внутреннего сгорания существенно ниже.
3. Простота конструкции, отсюда высокий запас прочности.

Однако все эти достоинства в большинстве случаев перечеркиваются двумя большими недостатками:

1. Большие габариты. Рабочее тело необходимо охлаждать, и это приводит к существенному увеличению массы и размеров за счёт увеличенных радиаторов.
2. Низкий КПД. Тепло подводится не к рабочему телу непосредственно, а только через стенки теплообменников, соответственно потери КПД велики.

С развитием двигателя внутреннего сгорания двигатель Стирлинга ушел…нет не в прошлое, а в тень. Он с успехом эксплуатируется в качестве вспомогательных силовых установок на подводных лодках, в тепловых насосах на теплоэлектростанциях, в качестве преобразователей солнечной и геотермальной энергии в электрическую, с ним связаны космические проекты по созданию силовых установок работающих на радиоизотопном топливе (радиоактивный распад происходит с выделением температуры, кто не знал).Кто знает, возможно однажды двигатель Стирлинга ждет большое будущее!

Доктор технических наук В. НИСКОВСКИХ (г. Екатеринбург).

Ограниченные запасы углеводородного топлива и высокие цены на него заставляют инженеров искать замену двигателям внутреннего сгорания. Российский изобретатель предлагает простую конструкцию двигателя с внешним подводом теплоты, который рассчитан на любой вид топлива, даже на нагрев солнечными лучами. Создатель проекта двигателя Виталий Максимович Нисковских — конструктор, широко известный специалистам-металлургам не только в нашей стране, но и за рубежом. Он автор более 200 изобретений в области оборудования по разливке стали, один из основателей отечественной школы проектирования машин непрерывного литья криволинейных заготовок (МНЛЗ). Сегодня 36 таких машин, изготовленных под руководством В. М. Нисковских на Уралмаше, работают на металлургических комбинатах России, а также в Болгарии, Македонии, Пакистане, Словакии, Финляндии, Японии.

В 1816 году шотландец Роберт Стирлинг изобрел двигатель с внешним подводом теплоты. Широкого распространения изобретение в то время не получило — слишком сложной была конструкция по сравнению с паровой машиной и появившимися позже двигателями внутреннего сгорания (ДВС).

Однако в наши дни вновь возник острый интерес к двигателям Стирлинга. Постоянно появляется информация о новых разработках и попытках наладить их массовое производство. Например, на голландской фирме «Филипс» построили несколько модификаций двигателя Стирлинга для большегрузных автомобилей. Двигатели внешнего сгорания ставят на судах, на небольших электростанциях и ТЭЦ, а в перспективе собираются оснащать ими космические станции (там их предполагают использовать для привода электрогенераторов, поскольку двигатели способны работать даже на орбите Плутона).

Двигатели Стирлинга имеют высокий кпд, могут работать с любым источником теплоты, бесшумны, в них не расходуется рабочее тело, в качестве которого обычно применяют водород или гелий. Двигатель Стирлинга мог бы успешно использоваться на атомных подводных лодках.

В цилиндры работающего двигателя внутреннего сгорания вместе с воздухом обязательно заносятся частицы пыли, вызывающие износ трущихся поверхностей. В двигателях с внешним подводом теплоты такое исключено, поскольку они абсолютно герметичны. Кроме того, смазка не окисляется и требует замены значительно реже, чем в ДВС.

Двигатель Стирлинга, если его использовать как механизм с внешним приводом, превращается в холодильный агрегат. В 1944 году в Голландии образец такого двигателя раскрутили с помощью электромотора, и температура головки цилиндра вскоре понизилась до -190°С. Подобные устройства успешно используют для сжижения газов.

И все же сложность системы кривошипов и рычагов в поршневых двигателях Стирлинга ограничивает их применение.

Проблему можно решить, заменив поршни роторами. Основная идея изобретения состоит в том, что на общем валу установлены два рабочих цилиндра разной длины с эксцентриковыми роторами и подпружиненными разделительными пластинами. Полость нагнетания (условно — сжатия) малого цилиндра соединена с полостью расширения большого цилиндра через канавки в разделительных пластинах, трубопровод, теплообменник-регенератор и нагреватель, а полость расширения малого цилиндра — с полостью нагнетания большого цилиндра через регенератор и холодильник.

Двигатель работает следующим образом. В каждый момент времени из малого цилиндра в ветвь высокого давления поступает некоторый объем газа. Чтобы заполнить полость нагнетания большого цилиндра и при этом сохранить давление, газ нагревают в регенераторе и нагревателе; его объем увеличивается, и давление остается постоянным. То же, но «с обратным знаком» происходит в ветви низкого давления.

Из-за разницы в площадях поверхности роторов возникает результирующая сила F =∆p (S б —S м ), где ∆p — разность давлений в ветвях высокого и низкого давлений; S б — рабочая площадь большого ротора; S м — рабочая площадь малого ротора. Эта сила вращает вал с роторами, и рабочее тело непрерывно циркулирует, последовательно проходя через всю систему. Полезный рабочий объем двигателя равен разности объемов двух цилиндров.

См. в номере на ту же тему

Одним из перспективных источников механической энергии для автомобилей является двигатель внешнего сгорания, разработанный уроженцем Шотландии Робертом Стирлингом пару веков назад. Двигатель внешнего сгорания Стирлинга по принципу работы сильно отличается от привычного для всех ДВС. Но на какое-то время после разработки о нём благополучно забыли.

История создания

В 1816 году уроженец Шотландии Роберт Стирлинг запатентовал тепловую машину, которую сегодня называют в честь своего создателя. Однако сама идея двигателей горячего воздуха была придумана вовсе не им. Но первый осознанный проект по созданию такого агрегата реализовал именно Стирлинг.

Он усовершенствовал систему, добавив в неё очиститель, в технической литературе называвшийся теплообменником. Благодаря этому сильно возросла производительность мотора благодаря удержанию его в тепле. Эта модель для того времени была признана самой прочной, поскольку никогда не взрывалась.

Несмотря на такой быстрый успех продвижения модели, в начале двадцатого столетия от дальнейшего развития двигателя внешнего сгорания отказались из-за его себестоимости в пользу двигателя внутреннего сгорания.

Двигатель Стирлинга: принцип работы и модификации

Принцип работы любого теплового мотора заключается в том, что для получения газа в расширенном состоянии нужны немалые механические усилия. В качестве наглядного примера можно привести опыт с двумя кастрюлями, согласно которому их наполняют холодной и горячей водой. Опускают в холодную воду бутылку с закрученной пробкой. После этого бутылку переносят в горячую воду.

При таком перемещении газ в бутылке совершает механическую работу и выталкивает пробку из горлышка. Первая модель двигателя внешнего сгорания работала по точно такому же принципу. Однако позже создатель осознал, что часть выделяемого тепла можно использовать для подогрева. Производительность агрегата от этого только возросла.

Чуть позже инженер из Швеции Эриксон усовершенствовал конструкцию, выдвинув идею об охлаждении и нагревании газа при постоянном давлении вместо объёма. Это позволило двигателю «продвинуться по карьерной лестнице» и начать использоваться в шахтах и типографиях. Для экипажей и транспортных средств агрегат оказался слишком тяжёлым.

На рисунке наглядно отображается рабочий цикл двигателя Стирлинга.

Как работает двигатель Стирлинга? Он преобразует тепловую энергию, подводимую извне, в полезную механическую работу. Этот процесс происходит за счёт изменения температуры газа или жидкости, циркулирующих в замкнутом объёме. В нижней части агрегата рабочее вещество нагревается, увеличивается в объёме и выталкивает поршень вверх.

Горячий воздух поступает в верхнюю часть мотора и охлаждается с помощью радиатора. Давление рабочего тела понижается, а поршень опускается для повторения всего цикла. Система полностью герметична, благодаря чему рабочее вещество не расходуется, а лишь перемещается внутри цикла.

Кроме того, существуют моторы с открытым циклом, в которых регулирование потоком реализуется с помощью клапанов. Эти модели называют двигателем Эриксона. В целом принцип работы двигателя внешнего сгорания схож с ДВС. При низких температурах в нём происходит сжатие и наоборот. Нагрев же осуществляется по-разному.

Тепло в двигателе внешнего сгорания подводится через стенку цилиндра извне. Стирлинг догадался применять периодическое изменение температуры с вытеснительным поршнем. Этот поршень перемещает газы с одной полости цилиндра в другую. При этом с одной стороны постоянно поддерживаются низкие температуры, а с другой — высокие. При перемещении поршня вверх газ перемещается из горячей в холодную полость.

Система вытеснителя в двигателе соединена с рабочим поршнем, который сжимает газ в холоде и позволяет расширяться в тепле. Полезная работа совершается как раз благодаря сжатию в более низких температурах. Непрерывность обеспечивается кривошипно-шатунным механизмом. Особых границ между стадиями цикла не наблюдается. Благодаря этому КПД двигателя Стирлинга не уменьшается.

Некоторые детали работы двигателя

В теории подводить энергию в двигатель внешнего сгорания может любой источник тепла (солнце, электричество, топливо). Принцип работы тела двигателя заключается в использовании гелия, водорода или воздуха. Термическим максимально возможным КПД обладает идеальный цикл. КПД при этом составляет от 30 до 40 %. Эффективный регенератор может обеспечить более высокий КПД. Встроенные теплообменники обеспечивают регенерацию, обмен и охлаждение в современных двигателях. Их преимуществом является работа без масел. В целом смазки двигателю необходимо немного. Среднее давление в цилиндре варьируется от 10 до 20 МПа. Необходима хорошая уплотнительная система и возможность попадания масла в рабочие полости.

Согласно теоретическим расчётам эффективность двигателя Стирлинга сильно зависима от температуры и может достигать даже 70 %. Самые первые реализованные в металле образцы двигателя обладали низким КПД, поскольку варианты теплоносителя были неэффективны и ограничивали максимальную температуру нагрева, отсутствовали конструкционные материалы, устойчивые к высокому давлению. Во второй половине XX века двигатель с ромбическим приводом во время испытаний превысил показатель 35 % КПД на водном теплоносителе и с температурой 55 градусов по Цельсию. Совершенствование конструкции в некоторых экспериментальных образцах позволило достичь практически 39 % КПД. Почти все современные бензиновые двигатели, имеющие аналогичную мощность, обладают КПД 28 — 30 %. Турбированные дизели достигают около 35 %. Самые современные образцы двигателей Стирлинга, разработанные компанией Mechanical Technology Inc в США, показывают эффективность до 43 %.

После освоения жаропрочной керамики и других инновационных материалов появится возможность ещё сильнее увеличить температуру среды. КПД может при таких условиях достичь даже 60 %.

Существует несколько модификаций двигателя внешнего сгорания Стирлинга.

Модификация «Альфа»

Такой двигатель состоит из горячего и холодного раздельных силовых поршней, находящихся в собственных цилиндрах. К цилиндру с горячим поршнем поступает тепло, а холодный располагается в охлаждающем теплообменнике.

Модификация «Бета»

В этом варианте двигателя цилиндр, в котором расположился поршень, с одной стороны нагревается, а другой охлаждается. Внутри цилиндра двигаются вытеснитель и силовой поршень. Вытеснитель предназначен для изменения объёма рабочего газа. Регенератор же выполняет возвращение остывшего рабочего вещества в нагретую полость двигателя.

Модификация «Гамма»

Вся нехитрая конструкция модификации «Гамма» выполнена из двух цилиндров. Первый из них полностью холодный. В нём совершает движение силовой поршень. А второй — холодный только с одной стороны, а с другой — нагретый. Он служит для перемещения механизма вытеснителя. Регенератор циркуляции холодного газа в этой модификации может быть общим для обоих цилиндров и быть включённым в конструкцию вытеснителя.

Преимущества двигателя внешнего сгорания

Этот вид двигателей неприхотлив в плане топлива, поскольку основой его работы является перепад температур. Чем вызван этот перепад — особого значения не имеет. Двигатель Стирлинга имеет простую конструкцию и не нуждается в дополнительных системах и навесном оборудовании (стартер, коробка передач). Некоторые особенности устройства двигателя являются гарантией долгого срока эксплуатации: двигатель может работать непрерывно в течении примерно ста тысяч часов. Ещё одним серьёзным преимуществом двигателя внешнего сгорания является бесшумность. Она обусловлена тем, что в цилиндрах отсутствует детонация и нет необходимости в выводе отработавших газов. Особенно выделяется по этому параметру модификация «Бета». Её конструкция оснащена ромбовидным кривошипно-шатунным механизмом, который обеспечивает отсутствие вибраций во время работы. И, наконец, экологичность. В цилиндрах двигателя отсутствуют процессы, способные негативно влиять на окружающую среду.

При выборе альтернативных источников тепла (энергии солнца) двигатель Стирлинга превращается в разновидность экологически чистого силового агрегата.

Недостатки двигателя внешнего сгорания

Массовый выпуск таких двигателей в настоящее время невозможен. Основная проблема — это материалоёмкость конструкции. Охлаждение рабочего тела двигателя требует установку радиаторов с большими объёмами. Вследствие этого увеличиваются размеры. Использование сложных видов рабочего тела вроде водорода или гелия поднимает вопрос о безопасности двигателя. Теплопроводность и температурная стойкость должны быть на высоком уровне. Тепло к рабочему объёму поступает через теплообменники. Таким образом, часть тепла теряется по дороге. При изготовлении теплообменники приходится использовать термостойкие металлы. При этом металлы должны быть устойчивы к высокому давлению. Все эти материалы стоят дорого и долго обрабатываются. Принципы изменения режимов двигателя внешнего сгорания сильно отличаются от традиционных. Требуется разработка специальных управляющих устройств. Изменение мощности вызывается изменением давления в цилиндрах и угла фаз между вытеснителем и силовым поршнем. Также можно изменить ёмкость полости с рабочим телом.

Примеры реализации двигателей внешнего сгорания на автомобилях

Работоспособные модели такого двигателя были выпущены в свет, несмотря на все сложности изготовления. В 50 года XX века у автомобилестроительных компаний появилась заинтересованность в этой разновидности силового агрегата. В основном реализацией двигателей Стирлинга на автомобилях занимались Ford Motor Company и Volkswagen Group. Шведская компания UNITED STIRLING разработала такой двигатель, в котором разработчики старались чаще использовать серийные агрегаты и узлы (коленвал, шатуны). Был разработан четырёхцилиндровый V-образный двигатель, обладавший удельной массой 2,4 кг/кВт. Аналогичной массой обладает компактный дизель. Двигатель попробовали устанавливать на семитонные грузовые фургоны.

Наиболее выделяющимся успешным образцом стал Philips 4-125DA, доступный для установки на легковые автомобили. Рабочая мощность двигателя составляла 173 лошадиных силы. Размеры несильно отличались от обычного бензинового ДВС.

Компания General Motors разработала восьмицилиндровый V-образный двигатель внешнего сгорания с серийным кривошипно-шатунным механизмом. В 1972 году ограниченная версия автомобилей Ford Torino оснащалась таким двигателем. Причём расход топлива снизился на целых 25 % по сравнению с предыдущими моделями. Сегодня несколько зарубежных компаний пытаются совершенствовать конструкцию этого двигателя с целью адаптации для серийного производства и установки на легковые автомобили.

— тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела. Может работать не только от сжигания топлива, но и от любого источника тепла.

Хронологию событий, связанную с разработкой двигателей времен 18 века, вы можете наблюдать в интересной статье — «История изобретения паровых машин» . А эта статья посвящена великому изобретателю Роберту Стирлингу и его детищу.

История создания…

Патент на изобретение двигателя Стирлинга как ни странно принадлежит шотландскому священнику Роберту Стирлингу. Его он получил 27 сентября 1816 года. Первые «двигатели горячего воздуха» стали известны миру ещё в конце XVII века, задолго до Стирлинга. Одним из важных достижений Стирлинга является добавление очистителя, прозванный им же самим «экономом».

В современной же научной литературе этот очиститель имеет совсем другое название — «рекуператор». Благодаря ему производительность двигателя растет, поскольку очиститель удерживает тепло в тёплой части двигателя, а рабочее тело в то же время охлаждается. Благодаря этому процессу эффективность системы значительно возрастает. Рекуператор представляет из себя камеру, заполненную проволокой, гранулами, гофрированной фольгой (гофры идут вдоль направления потока газа). Газ, проходит через наполнитель рекуператора в одну сторону, отдаёт (или приобретает) тепло, а при движении в другую сторону отбирает (отдаёт) его. Рекуператор может быть и внешним по отношению к цилиндрам и может быть размещён на поршне-вытеснителе в бета- и гамма-конфигурациях. Габариты и вес машины в этом случае меньше. В коей мере роль рекуператора выполняется зазором между вытеснителем и стенками цилиндра (если цилиндр длинный, то надобности в таком устройстве нет вообще, однако появляются значительные потери из-за вязкости газа). В альфа-стирлинге рекуператор может быть только внешним. Он монтируется последовательно с теплообменником, в котором со стороны холодного поршня, происходит нагрев рабочего тела.

В 1843 году Джеймс Стирлинг использовал этот двигатель на заводе, где он в то время работал инженером. В 1938 году в мотор Стирлинга мощностью более двухсот лошадиных сил и отдачей более 30 % инвестировала фирма «Филипс». Поскольку двигатель Стирлинга имеет много преимуществ, то в эпоху паровых машин он был широко распространён.

Недостатки.

Материалоёмкость — основной недостаток двигателя. У двигателей внешнего сгорания вообще, и двигателя Стирлинга в частности, рабочее тело необходимо охлаждать, и это приводит к существенному увеличению массо-габаритных показателей силовой установки за счёт увеличенных радиаторов.

Для получения характеристик, сравнимых с характеристиками ДВС, приходится применять высокие давления (свыше 100 атм) и специальные виды рабочего тела — водород, гелий.

Тепло не подводится к рабочему телу непосредственно, а только через стенки теплообменников. Стенки имеют ограниченную теплопроводность, из-за чего КПД оказывается ниже, чем можно было ожидать. Горячий теплообменник работает в очень напряжённых условиях теплопередачи, и при очень высоких давлениях, что требует применения высококачественных и дорогих материалов. Создание теплообменника, который удовлетворял бы противоречивым требованиям, весьма трудно. Чем выше площадь теплообмена, тем меньше потери тепла. При этом растёт размер теплообменника и объём рабочего тела, не участвующий в работе. Поскольку источник тепла расположен снаружи, двигатель медленно реагирует на изменение теплового потока, подводимого к цилиндру, и не сразу может выдать нужную мощность при запуске.

Для быстрого изменения мощности двигателя используются методы, отличные от тех, которые применялись в двигателях внутреннего сгорания: буферная ёмкость изменяемого объёма, изменение среднего давления рабочего тела в камерах, изменение фазного угла между рабочим поршнем и вытеснителем. В последнем случае реакция двигателя на управляющее действие водителя является практически мгновенной.

Преимущества.

Тем не менее, двигатель Стирлинга имеет преимущества, которые вынуждают заниматься его разработкой.

«Всеядность» двигателя — как все двигатели внешнего сгорания (вернее — внешнего подвода тепла), двигатель Стирлинга может работать от почти любого перепада температур: например, между разными слоями в океане, от солнца, от ядерного или изотопного нагревателя, угольной или дровяной печи и т. д.

Простота конструкции — конструкция двигателя очень проста, он не требует дополнительных систем, таких как газораспределительный механизм. Он запускается самостоятельно и не нуждается в стартере. Его характеристики позволяют избавиться от коробки передач. Однако, как уже отмечалось выше, он обладает большей материалоёмкостью.

Увеличенный ресурс — простота конструкции, отсутствие многих «нежных» агрегатов позволяет стирлингу обеспечить небывалый для других двигателей ресурс в десятки и сотни тысяч часов непрерывной работы.

Экономичность — в случае преобразования в электричество солнечной энергии стирлинги иногда дают больший КПД (до 31,25 %), чем тепловые машины на пару.

Бесшумность двигателя — стирлинг не имеет выхлопа, а значит — не шумит. Бета-стирлинг с ромбическим механизмом является идеально сбалансированным устройством и, при достаточно высоком качестве изготовления, даже не имеет вибраций (амплитуда вибрации меньше 0,0038 мм).

Экологичность — сам по себе стирлинг не имеет каких-то частей или процессов, которые могут способствовать загрязнению окружающей среды. Он не расходует рабочее тело. Экологичность двигателя обусловлена прежде всего экологичностью источника тепла. Стоит также отметить, что обеспечить полноту сгорания топлива в двигателе внешнего сгорания проще, чем в двигателе внутреннего сгорания.

Альтернатива паровым двигателям.

В 19 веке инженеры пытались создать безопасную альтернативу паровым двигателям того времени, из-за того что котлы уже изобретенных двигателей часто взрывались, не выдерживая высокого давления пара и материалов, которые совсем не подходили для их изготовления и постройки. Двигатель Стирлинга стал хорошей альтернативой, поскольку он мог преобразовывать в работу любую разницу температур. В этом и заключается основной принцип работы двигателя Стирлинга. Постоянное чередование нагревания и охлаждения рабочего тела в закрытом цилиндре приводит поршень в движение. Обычно в роли рабочего тела выступает воздух, но также используются водород и гелий. Но так же проводились опыты и с водой. Главная особенность двигателя Стирлинга с жидким рабочим телом является малые размеры,большие рабочие давления и высокая удельная мощность. Также существует Стирлинг с двухфазным рабочим телом. Удельная мощность и рабочее давление в нем тоже достаточно высоки.

Возможно, из курса физики вы помните, что при нагревании газа его объём увеличивается, а при охлаждении — уменьшается. Именно это свойство газов и заложено в основе работы двигателя Стирлинга. Двигатель Стирлинга использует цикл Стирлинга, который не уступает циклу Карно по термодинамической эффективности, и в некотором роде даже обладает преимуществом. Цикл Карно состоит из мало отличающихся между собой изотерм и адиабат. Практическая реализация такого цикла сложна и малоперспективна. Цикл Стирлинга позволил получить практически работающий двигатель в приемлемых габаритах.

Всего в цикле Стирлинга четыре фазы, разделённые двумя переходными фазами: нагрев, расширение, переход к источнику холода, охлаждение, сжатие и переход к источнику тепла. При переходе от тёплого источника к холодному источнику происходит расширение и сжатие газа, который находится в цилиндре. В ходе этого процесса изменяется давление из чего и можно получить полезную работу. Полезная работа производится только за счет процессов, проходящих с постоянной температурой, то есть зависит от разницы температур нагревателя и охладителя, как в цикле Карно.

Конфигурации.

Инженерами подразделяются двигатели Стирлинга на три различных типа:

Превью — увеличение по клику.

Содержит два раздельных силовых поршня в раздельных цилиндрах. Один поршень — горячий, другой — холодный. Цилиндр с горячим поршнем находится в теплообменнике с более высокой температурой, а цилиндр с холодным поршнем находится в более холодном теплообменнике. Отношение мощности к объёму достаточно велико, однако высокая температура «горячего» поршня создаёт определённые технические проблемы.

Бета-Стирлинг — цилиндр один, горячий с одного конца и холодный с другого. Внутри цилиндра движутся поршень (с которого снимается мощность) и «вытеснитель», изменяющий объем горячей полости. Газ перекачивается из холодной части цилиндра в горячую через регенератор. Регенератор может быть внешним, как часть теплообменника, или может быть совмещён с поршнем-вытеснителем.

Есть поршень и «вытеснитель», но при этом два цилиндра — один холодный (там движется поршень, с которого снимается мощность), а второй горячий с одного конца и холодный с другого (там движется «вытеснитель»). Регенератор может быть внешним, в этом случае он соединяет горячую часть второго цилиндра с холодной и одновременно с первым (холодным) цилиндром. Внутренний регенератор является частью вытеснителя.

Роторный двигатель стирлинга

Изобретение относится к машиностроению, а именно к двигателям с внешним подводом теплоты.

Известен роторный двигатель RadMax (http://peswiki.com/index.php/Directory:Regi Technologies:RadMax rotary_engine), (http://www.membrana.ru/particle/10949). Роторный двигатель RadMax отличает завидная простота. В нем всего два вида подвижных деталей: один ротор (это толстый диск, установленный на оси мотора, с 12 радиальными прорезями) и 12 одинаковых лопаток — тонких прямоугольных пластинок. Ротор с пластинками вращается в корпусе с вырезом сложной формы, при этом пластинки двигаются в прорезях вверх-вниз (вдоль оси мотора), а над ротором и под ним образуются переменные объемы, в которых и осуществляются впуск, сжатие, рабочий ход и выхлоп. При этом за один оборот вала в RadMax происходит 24 рабочих хода, против двух в четырехцилиндровом четырехтактном ДВС. Недостаток двигателя RadMax, он не может работать в режиме двигателя Стирлинга. Что является негативным ограничением, так как теоретический кпд у двигателей Стирлинга наивысший среди всех известных двигателей.

Известен роторный двигатель, патент РФ №2255235, с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением, содержащий, по крайней мере, два разных по объему цилиндра, например с обкатывающимися по внутренней рабочей поверхности цилиндров роторами, расположенными на одном эксцентриковом валу, и с разделительными пластинами, при этом полость нагнетания малого цилиндра соединена каналом с полостью расширения большого цилиндра через теплообменник и нагреватель, а полость расширения малого цилиндра соединена каналом с полостью нагнетания большого цилиндра через теплообменник и холодильник.

Недостатком такой схемы является большая сложность изготовления эффективного теплообменника, отдать максимально тепло одного потока рабочего тела другому, в то же время, находясь в разных каналах, задача трудная, а от этого зависит кпд двигателя. Другое дело — теплообмен осуществлять в одном канале: при прохождении рабочего тела сначала в одну сторону отдавать тепло, затем в другую сторону, забирая тепло в том же канале.

Техническим результатом настоящего изобретения является устранение указанных выше недостатков и повышение эффективности работы двигателя.

Поставленная задача достигается тем, что роторный двигатель Стирлинга с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением, содержит, по меньшей мере, два ротора на одном валу, которые размещены в соответствующих цилиндрических корпусах, при этом ротор состоит из цилиндра, выполненного заодно с шайбой, и вращается в цилиндрическом корпусе с выполненными в нем радиальными прорезями, в которые установлены пластины с вырезами, надетыми на шайбу ротора, с возможностью перемещения взад-вперед вдоль оси двигателя при вращении ротора, при этом ротор, пластины и корпус образуют переменные объемы, в которых происходят рабочие циклы двигателя Стирлинга, каждый из переменных объемов, образованных вокруг одного ротора, соединяется каналами с переменными объемами, образованными вокруг другого ротора, при этом каналы соединяют объемы, расположенные со сдвигом 90 градусов один относительно другого, а один ротор повернут относительно другого ротора на 180 градусов.

Изобретение поясняется при помощи чертежей.

На фиг. 1 показан общий вид роторов на валу;

На фиг. 2 – поперечный разрез двигателя по пластинам.

Описываемый двигатель содержит пластины 1 с вырезами, надетыми на шайбу 2 сложной формы. Шайба выполнена заодно с цилиндром 3 ротора. При этом пластины 1 перемещаются взад-вперед вдоль оси двигателя в радиальных прорезях корпуса 4.

Основная идея изобретения состоит в том, что у роторного двигателя Стирлинга (РДС) с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением — на общем валу установлены как минимум два ротора, состоящие из цилиндра, на каждом из которых находится как единое целое шайба сложной формы.

Каждый ротор вращается в цилиндрическом корпусе, например, с 12 внутренними радиальными прорезями, в которых расположены пластины 1 с вырезами под шайбу 2 сложной формы. Роторы вращаются в цилиндрических корпусах 4, соединенных между собой, при этом пластины 1, одетые вырезами на шайбу 2, двигаются в прорезях а над роторами, под цилиндрами и между пластинами 1 при вращении роторов образуются по 24 переменных объема на каждый ротор, в которых и происходят рабочие циклы РДС. Один ротор относительно другого повернут на 180 градусов, поэтому РДС идеально уравновешен, так как все возникающие силы возвратно-поступательного движения пластин 1 с вырезами в результате вращения роторов уравновешиваются. Каждый из 24 переменных объемов, образованных вокруг одного ротора, соединяется каналами с соответствующими переменными объемами вокруг другого ротора, при этом эти каналы соединяют переменные объемы, расположенные со сдвигом на 90 градусов относительно друг друга. В каналах могут быть установлены проволочные или иные рекуператоры, которые берут на себя основную тепловую нагрузку. Получается 24 переменных объема с участием одного ротора, которые соединены с 24 переменными объемами с участием другого ротора. Такое соединение, при нагреве всего объема вокруг первого ротора в первом цилиндре и охлаждении всего объема вокруг второго ротора в следующем цилиндре создает постоянный вращательный момент. Этот вращательный момент существует всегда, пока есть разница температур первого цилиндра с ротором по отношению ко второму цилиндру с ротором. РДС является обратимой машиной, если вращать роторы, один цилиндр будет разогреваться, а другой будет охлаждаться. Технология изготовления РДС благодаря конструкции по сравнению со всеми известными двигателями внутреннего и внешнего сгорания намного проще и дешевле. На выходе РДС получается вращательное движение, а проблема уплотнения вращающегося вала до 20 МПа сегодня успешно решена (мертвый объем РДС, т.е. объем, не участвующий в тепловом преобразовании, минимален). Также можно вращающий момент передавать из РДС магнитной муфтой, что вообще исключает потери рабочего тела.

Роторный двигатель стирлинга с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением, содержащий, по меньшей мере, два ротора на одном валу, которые размещены в соответствующих цилиндрических корпусах, при этом ротор состоит из цилиндра, выполненного заодно с шайбой, и вращается в цилиндрическом корпусе с выполненными в нем радиальными прорезями, в которые установлены пластины с вырезами, надетыми на шайбу ротора, с возможностью перемещения взад-вперед вдоль оси двигателя при вращении ротора, при этом ротор, пластины и корпус образуют переменные объемы, в которых происходят рабочие циклы двигателя Стирлинга, каждый из переменных объемов, образованных вокруг одного ротора, соединяется каналами с переменными объемами, образованными вокруг другого ротора, при этом каналы соединяют объемы, расположенные со сдвигом 90 градусов один относительно другого, а один ротор повернут относительно другого ротора на 180 градусов.

Высокотемпературный двигатель Стирлинга с генератором электроэнергии.

Здравствуйте. В сегодняшнем обзоре я расскажу вам о двигателе внешнего сгорания. Высокотемпературном двигателе Стирлинга с генератором электроэнергии. Пускай, это всего лишь небольшая модель, но вещь крайне любопытная и качественно собранная. Приглашаю тех, кому это интересно – под кат.

Двигатель Стирлинга был впервые запатентован шотландским священником Робертом Стирлингом 27 сентября 1816 года (английский патент № 4081).

Это устройство преобразующее тепловую энергию в механическую.

Основное отличие его от двигателя внутреннего сгорания в том, что тепловая энергия приходит к нему из вне, а не производится им непосредственно. Это и есть его самое уникальное и замечательное свойство, отличающее его от всех остальных машин.

В 1843 году Джеймс Стирлинг использовал этот двигатель на заводе, где он в то время работал инженером. В 1938 году фирма «Филипс» инвестировала в мотор Стирлинга мощностью более двухсот лошадиных сил и отдачей более 30 %. Двигатель Стирлинга имеет много преимуществ и был широко распространён в эпоху паровых машин.

Цикл Стирлинга считается непременной принадлежностью именно двигателя Стирлинга. В то же время, детальное изучение принципов работы множества созданных на сегодняшний день конструкций, показывает, что значительная часть из них имеет рабочий цикл, отличный от цикла Стирлинга. Например, альфа-стирлинг с поршнями разного диаметра имеет цикл, более похожий на цикл Эрикссона. Бета- и гамма-конфигурации, имеющие достаточно большой диаметр штока у поршня-вытеснителя, также занимают некое промежуточное положение между циклами Стирлинга и Эрикссона.

Альфа-Стирлинг — содержит два раздельных силовых поршня в раздельных цилиндрах. Один поршень — горячий, другой — холодный. Цилиндр с горячим поршнем находится в теплообменнике с более высокой температурой, в то время как цилиндр с холодным поршнем находится в более холодном теплообменнике. У данного типа двигателя отношение мощности к объёму достаточно велико, но, к сожалению, высокая температура «горячего» поршня создаёт определённые технические проблемы. Регенератор находится между горячей частью соединительной трубки и холодной.

Бета-Стирлинг — цилиндр всего один, горячий с одного конца и холодный с другого. Внутри цилиндра движутся поршень (с которого снимается мощность) и «вытеснитель», изменяющий объем горячей полости. Газ перекачивается из холодной части цилиндра в горячую через регенератор. Регенератор может быть внешним, как часть теплообменника, или может быть совмещён с поршнем-вытеснителем.

Гамма-Стирлинг — тоже есть поршень и «вытеснитель», но при этом два цилиндра — один холодный (там движется поршень, с которого снимается мощность), а второй горячий с одного конца и холодный с другого (там движется «вытеснитель»). Регенератор может быть внешним, в этом случае он соединяет горячую часть второго цилиндра с холодной и одновременно с первым (холодным) цилиндром. Внутренний регенератор является частью вытеснителя.
Также существуют разновидности двигателя Стирлинга, не попадающие под вышеуказанные три классических типа, например:

Роторный двигатель Стирлинга — решены проблемы герметичности (патент Мухина на герметичный ввод вращения (ГВВ), серебряная медаль на международной выставке в Брюсселе «Эврика-96») и громоздкости (нет кривошипно-шатунного механизма, так как двигатель роторный).

Мы будем рассматривать гамма тип.

Принцип действия высокотемпературного двигателя. Левая и правая части цилиндра не касаются друг друга. Между ними стоит теплоизолятор. Когда вытеснитель находится в левой стороне, он вытесняет весь горячий воздух вправо, воздух остывает, всасывая рабочий поршень. Когда же вытеснитель уходит вправо, он выгоняет весь воздух в горячую камеру, воздух нагревается, расширяется и вытесняет рабочий поршень вправо. Рабочий поршень и вытеснитель связаны между собой коленвалом со смещением 90 градусов. Далее цикл повторяется.
Гамма-Стирлинг без регенератора:

Заказан двигатель был 10 мая. Уже 11 мая магазин выслал его. А 30 мая я забрал двигатель из отделения связи:

Пакет

Двигатель надежно упакован в крепкую картонную коробку и переложен множеством слоёв пупырчатой плёнки:

Коробка

Помимо самого двигателя в комплект входит:

Спиртовка, запасные поршень и вытеснитель, запасная резинка, выполняющая роль ремня генератора и переливающийся разными цветами светодиод для проверки генератора.

Давайте сначала посмотрим на краткие характеристики с сайта магазина:

Description:
Item:
SIze: 165*90*90mm
Flywheel: 60mm(Diameter)
Driving Wheel: 25mm(Diameter)
Power cylinder bore: 16mm
Piston stroke: 15mm
Weight: 505g
Generator voltage: 5V
Material: aluminum alloy
Linkage: stainless steel
Age: +8

И вот сам двигатель Стирлинга, выполненный из стекла, алюминия и нержавеющей стали:

Двигатель установлен на массивной алюминиевой площадке с резиновыми ножками:

Маховик:

Шкив ремня генератора:

Биения отсутствуют. Балансировка маховика и шкива – присутствует.

Рабочий поршень:

Поршень-вытеснитель находится в стеклянной колбе, которая нагревается открытым пламенем:

Для нормальной работы двигателя система должна быть герметична.

Место для спиртовки под вытеснителем:

Генератор:

Собираем спиртовку и заливаем в неё спирт:

Устанавливаем её на место:

Зажигаем:

Колба с вытеснителем нагревается. Даём команду – «От винта!» )))

Подключаем светодиод:

Посмотрим, сколько вольт выдаёт генератор:

4,08 вольта.

Посмотрим форму осциллографом:

Явно не хватает сглаживающего конденсатора.

На закрытом входе осциллографа:

Время работы от одной заправки спиртовки спиртом:

КПД высокотемпературных двигателей Стирлинга – довольно велико:

Пламя спиртовки имеет следующую температуру:

350 градусов в нижней части. Как раз этой частью пламени и нагревается колба с вытеснителем.

Следовательно, при этой температуре и температуре окружающего воздуха +20, КПД, согласно таблице, составит 52,96%. Но нужно не забывать, что холодильник охлаждается только окружающим воздухом. Принудительное охлаждение или радиатор – отсутствуют. И поэтому в процессе работы двигателя – холодильник начинает нагреваться и КПД падает.

Видео работы высокотемпературного двигателя внешнего сгорания:

Да, это всего лишь модель. Но, как говорится – сказка ложь, да в ней намек… Этот двигатель помогает разобраться в основах. И кто знает, может подвигнет вас на создание полноразмерного двигателя. В интернете множество энтузиастов, строящих настоящие генераторы энергии, работающие от двигателя Стирлинга. А может, эта модель для вас так и останется забавной и красивой игрушкой в стиле стим-панк, наблюдать за работой которой — очень любопытно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Роторный двигатель стирлинга

Изобретение относится к области двигателестроения, а именно к роторным двигателям Стирлинга. Техническим результатом является повышение эффективности работы двигателя. Сущность изобретения заключается в том, что двигатель содержит два ротора на одном валу. Ротор состоит из цилиндра, выполненного заодно с шайбой, и вращается в цилиндрическом корпусе с выполненными в нем радиальными прорезями. В прорези установлены пластины с вырезами, надетыми на шайбу ротора, с возможностью перемещения взад-вперед вдоль оси двигателя при вращении ротора. При этом ротор, пластины и корпус образуют переменные объемы, в которых происходят рабочие циклы. Каждый из объемов, образованных вокруг одного ротора, соединяется каналами с переменными объемами, образованными вокруг другого ротора, при этом каналы соединяют объемы, расположенные со сдвигом 90 градусов один относительно другого, а один ротор повернут относительно другого ротора на 180 градусов. 2 ил.



Изобретение относится к машиностроению, а именно к двигателям с внешним подводом теплоты.

Известен роторный двигатель RadMax (http://peswiki.com/index.php/Directory:Regi Technologies:RadMax rotary_engine), (http://www.membrana.ru/particle/10949). Роторный двигатель RadMax отличает завидная простота. В нем всего два вида подвижных деталей: один ротор (это толстый диск, установленный на оси мотора, с 12 радиальными прорезями) и 12 одинаковых лопаток — тонких прямоугольных пластинок. Ротор с пластинками вращается в корпусе с вырезом сложной формы, при этом пластинки двигаются в прорезях вверх-вниз (вдоль оси мотора), а над ротором и под ним образуются переменные объемы, в которых и осуществляются впуск, сжатие, рабочий ход и выхлоп. При этом за один оборот вала в RadMax происходит 24 рабочих хода, против двух в четырехцилиндровом четырехтактном ДВС. Недостаток двигателя RadMax, он не может работать в режиме двигателя Стирлинга. Что является негативным ограничением, так как теоретический кпд у двигателей Стирлинга наивысший среди всех известных двигателей.

Известен роторный двигатель, патент РФ №2255235, с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением, содержащий, по крайней мере, два разных по объему цилиндра, например с обкатывающимися по внутренней рабочей поверхности цилиндров роторами, расположенными на одном эксцентриковом валу, и с разделительными пластинами, при этом полость нагнетания малого цилиндра соединена каналом с полостью расширения большого цилиндра через теплообменник и нагреватель, а полость расширения малого цилиндра соединена каналом с полостью нагнетания большого цилиндра через теплообменник и холодильник.

Недостатком такой схемы является большая сложность изготовления эффективного теплообменника, отдать максимально тепло одного потока рабочего тела другому, в то же время, находясь в разных каналах, задача трудная, а от этого зависит кпд двигателя. Другое дело — теплообмен осуществлять в одном канале: при прохождении рабочего тела сначала в одну сторону отдавать тепло, затем в другую сторону, забирая тепло в том же канале.

Техническим результатом настоящего изобретения является устранение указанных выше недостатков и повышение эффективности работы двигателя.

Поставленная задача достигается тем, что роторный двигатель Стирлинга с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением, содержит, по меньшей мере, два ротора на одном валу, которые размещены в соответствующих цилиндрических корпусах, при этом ротор состоит из цилиндра, выполненного заодно с шайбой, и вращается в цилиндрическом корпусе с выполненными в нем радиальными прорезями, в которые установлены пластины с вырезами, надетыми на шайбу ротора, с возможностью перемещения взад-вперед вдоль оси двигателя при вращении ротора, при этом ротор, пластины и корпус образуют переменные объемы, в которых происходят рабочие циклы двигателя Стирлинга, каждый из переменных объемов, образованных вокруг одного ротора, соединяется каналами с переменными объемами, образованными вокруг другого ротора, при этом каналы соединяют объемы, расположенные со сдвигом 90 градусов один относительно другого, а один ротор повернут относительно другого ротора на 180 градусов.

Изобретение поясняется при помощи чертежей.

На фиг. 1 показан общий вид роторов на валу;

На фиг. 2 – поперечный разрез двигателя по пластинам.

Описываемый двигатель содержит пластины 1 с вырезами, надетыми на шайбу 2 сложной формы. Шайба выполнена заодно с цилиндром 3 ротора. При этом пластины 1 перемещаются взад-вперед вдоль оси двигателя в радиальных прорезях корпуса 4.

Основная идея изобретения состоит в том, что у роторного двигателя Стирлинга (РДС) с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением — на общем валу установлены как минимум два ротора, состоящие из цилиндра, на каждом из которых находится как единое целое шайба сложной формы.

Каждый ротор вращается в цилиндрическом корпусе, например, с 12 внутренними радиальными прорезями, в которых расположены пластины 1 с вырезами под шайбу 2 сложной формы. Роторы вращаются в цилиндрических корпусах 4, соединенных между собой, при этом пластины 1, одетые вырезами на шайбу 2, двигаются в прорезях а над роторами, под цилиндрами и между пластинами 1 при вращении роторов образуются по 24 переменных объема на каждый ротор, в которых и происходят рабочие циклы РДС. Один ротор относительно другого повернут на 180 градусов, поэтому РДС идеально уравновешен, так как все возникающие силы возвратно-поступательного движения пластин 1 с вырезами в результате вращения роторов уравновешиваются. Каждый из 24 переменных объемов, образованных вокруг одного ротора, соединяется каналами с соответствующими переменными объемами вокруг другого ротора, при этом эти каналы соединяют переменные объемы, расположенные со сдвигом на 90 градусов относительно друг друга. В каналах могут быть установлены проволочные или иные рекуператоры, которые берут на себя основную тепловую нагрузку. Получается 24 переменных объема с участием одного ротора, которые соединены с 24 переменными объемами с участием другого ротора. Такое соединение, при нагреве всего объема вокруг первого ротора в первом цилиндре и охлаждении всего объема вокруг второго ротора в следующем цилиндре создает постоянный вращательный момент. Этот вращательный момент существует всегда, пока есть разница температур первого цилиндра с ротором по отношению ко второму цилиндру с ротором. РДС является обратимой машиной, если вращать роторы, один цилиндр будет разогреваться, а другой будет охлаждаться. Технология изготовления РДС благодаря конструкции по сравнению со всеми известными двигателями внутреннего и внешнего сгорания намного проще и дешевле. На выходе РДС получается вращательное движение, а проблема уплотнения вращающегося вала до 20 МПа сегодня успешно решена (мертвый объем РДС, т.е. объем, не участвующий в тепловом преобразовании, минимален). Также можно вращающий момент передавать из РДС магнитной муфтой, что вообще исключает потери рабочего тела.

Роторный двигатель Стирлинга с внешним подводом теплоты, с рабочим телом, находящимся в нем под избыточным давлением, содержащий, по меньшей мере, два ротора на одном валу, которые размещены в соответствующих цилиндрических корпусах, при этом ротор состоит из цилиндра, выполненного заодно с шайбой, и вращается в цилиндрическом корпусе с выполненными в нем радиальными прорезями, в которые установлены пластины с вырезами, надетыми на шайбу ротора, с возможностью перемещения взад-вперед вдоль оси двигателя при вращении ротора, при этом ротор, пластины и корпус образуют переменные объемы, в которых происходят рабочие циклы двигателя Стирлинга, каждый из переменных объемов, образованных вокруг одного ротора, соединяется каналами с переменными объемами, образованными вокруг другого ротора, при этом каналы соединяют объемы, расположенные со сдвигом 90 градусов один относительно другого, а один ротор повернут относительно другого ротора на 180 градусов.

Валковая мешалка Alligator

	В магнитной барабанной мешалке Alligator используется запатентованная технология перемешивающего цилиндра для смешивания большого количества образцов в пробирках, флаконах, флаконах и микропланшетах (Патент № 6,176,609). Вместо того, чтобы вращать магнитную мешалку вокруг горизонтальной плоскости, как в стандартной мешалке с магнитной колбой, мешалка Alligator Tumble Stirrer заставляет перемешивающие элементы всех размеров и форм вертикально переворачиваться в каждой лунке.Барабанная мешалка Alligator будет перемешивать все типы микропланшетов любого объема и формата. Она также будет перемешивать микропланшеты с V- и U-образным дном, планшеты для ПЦР, микроцентрифужные пробирки и пробирки, флаконы, шприцы и специально разработанные лотки и резервуары. Используя самые мощные изготовленные постоянные магниты, мы производим множество различных моделей барабанных мешалок, которые подходят для множества различных применений и требований наших клиентов. Требования к нагреванию и непрерывному перемешиванию в течение длительного периода времени требуют наличия специальных барабанных мешалок, устойчивых к нагреванию и с двигателями, способными работать при высоких нагрузках в течение продолжительных периодов времени.Пожалуйста, проконсультируйтесь с нашими квалифицированными сотрудниками, чтобы помочь вам сделать правильный выбор для вашего приложения. Наша особенность — гибкость — дайте нам знать, если у вас есть индивидуальное приложение сегодня! Щелкните здесь, чтобы просмотреть список опубликованных статей, в которых используются продукты на этой странице.
	1 6 19 48 48 48 Сервопривод с щеткой постоянного тока Сервопривод ClearPath (двойной стек) Сервопривод ClearPath (тройной стек) 1100 1500 1000 200 х 50 х 50 Серый Белый (доступен в черном цвете) Белый 1 2 5 № Есть Есть № Есть Есть № Есть Есть в наличии в наличии в наличии
	Высокопроизводительная мешалка Полное перемешивание большого количества образцов Может проводить несколько экспериментов параллельно Получите больше реакций на грамм исходного материала Размешивает даже вязкие растворы (мед и глицерин) Отсутствие перекрестного загрязнения — колодцы не нужно герметизировать Простой в эксплуатации, полный контроль скорости Возможность адаптации к роботизированным системам Гибкость выравнивания мешалки Durable — может непрерывно перемешиваться в течение многих лет без обслуживания КЛИЕНТ Подтверждение
	Быстрое и эффективное перемешивание микропланшетов, пробирок, флаконов и шприцев любого формата См. Видео Тщательное перемешивание 2 или более жидких растворов Тщательное перемешивание суспензий, вязких растворов и эмульсий Тщательное перемешивание несмешивающихся жидкостей (Stir Sti X ) Держите частицы во взвешенном состоянии (вставьте звено в лопасти пузыря) Ресуспендировать химические библиотеки после хранения Аэрация микробных культур для увеличения выхода ДНК или белка Миниатюризация ферментаций и химических реакций Перемешивание химических реакций для ускорения завершения Нагревание и перемешивание для облегчения синтеза соединения Обеспечивает параллельную синтетическую разработку процессов Ресуспендировать осевшие микроорганизмы Держите микроорганизмы в подвешенном состоянии во время работы с сеткой Разрушение нитчатых организмов Растворение твердых веществ Ресолюабилизация сухих экстрактов из больших библиотек для скрининга Смешивание и иммобилизация реакций, в которых используются магнитные шарики Компьютерное управление для использования на автоматизированных платформах для перекачки жидкостей (ССЫЛКА на VP 710CC) Программное обеспечение VP 710-CC
	Фотография справа иллюстрирует новый способ использования наших барабанных мешалок для удержания содержимого шприца в подвешенном состоянии во время введения содержимого.Будь то клетки или микропузырьки, вот новый способ удержать их во взвешенном состоянии. Перейдите по этой ссылке, чтобы получить дополнительную информацию о перемешивании в шприцах. Перейдите по этой ссылке, чтобы посмотреть видео о перемешивании в шприце.
	Мы предлагаем большой ассортимент магнитных перемешивающих элементов из нержавеющей стали. от Stir StiXs до дисков до стержней и дюбелей, чтобы поместиться в любую лунку, флакон, трубка или шприц.Проверьте Страница «Перемешать элемент» для получения дополнительной информации о покрытиях и размерах. Мы также продаем Алнико и редкоземельные магнитные мешалки. Мы также предлагаем полный выбор левитации. Размешайте шарики с различными покрытия.
	Способность перемешивать чрезвычайно вязкие растворы, суспензии и эмульсии очень полезная характеристика барабанной мешалки V&P Alligator.В следующие графики иллюстрируют способность наших барабанных мешалок и мешалок. Элементы для смешивания растворов емкостью 100000 сантистоксов или в 6,6 раза больше вязкость, чем мед. Были проведены следующие эксперименты. с барабанными мешалками VP 710S и VP 710E Alligator и всем нашим элементы на двух разных высотах. Первый был на расстоянии 1,2 дюйма от палуба для перемешивания или в положении 3 уложенных друг на друга микропланшетов.Другой позиция была прямо на палубе перемешивания. Серия вязкости силикона стандарты помещали в колонки микропланшета. Стандарт вязкость серии была следующей: 100 скс, 1000 скс, 5000 скс, 10000 скс, 12,500, 30,000, 60,000 и 100,000. Для сравнения 1 сантистокса = 1,0760 x 10E-5 кв. фут / сек, вода = 1 куб. меласса ~ 2,500 кубиков мед ~ 15000 кубиков Для более подробных таблиц вязкости обычных соединений и объяснение разницы между сантистоксами и сантипуаз перейдите по этой ссылке. Самая мощная из всех наших барабанных мешалок — это VP 710S. Он упадет на все элементы мешалки в 100000 карат. когда тарелка устанавливается прямо на деку. Следующий график показывает, что он даже упадет на большинство из них, когда тарелка на высоте 1,2 дюйма или 30 мм над мешалкой. Это соответствует штабелированию тарелки высотой 3.
	При перемешивании очень вязких материалов мы также предлагаем Алнико и редкоземельные магнитные мешалки.
	Дополнительные данные о способности VP 710S кувыркаться в вязких растворах.
	Бары для перемешивания и дюбеля
	Диски для перемешивания
	Перемешать StiX
	Данные о способности VP 710E кувыркаться в вязких растворах.
	Бары для перемешивания а также Дюбели
	Диски для перемешивания
	Перемешать Стикс
	Данные с использованием VP 710S-2 и VP 710C1 о том, как высокие микропланшеты с различными перемешивающими элементами могут быть установлены друг на друга и еще смешать можно найдено в этом ссылка на сайт.
	Перейдите по ссылке для магнитного напряженность поля барабанных мешалок и меры предосторожности для людей с кардиостимуляторами.
	Мешалка VP 710C5 является частью новой линейки мешалок с сервоприводом, предлагаемых V&P.Мощный серводвигатель идеально подходит для высоких нагрузок и / или длительного перемешивания. В горизонтальном положении (перпендикулярно мешалке) можно перемешивать до 2 лабораторных принадлежностей размера SBS. VP 710E5 легко интегрируется со многими роботами-манипуляторами благодаря своему низкому профилю. VP 710C5 изготовлен из огнестойкого пластика ABS 510 и выдерживает температуру до 80 C. (Более высокие температуры допускаются при использовании дополнительной деки MICA). Размеры корпуса — 35.5 см длиной, 14,0 см шириной и 5,7 см высотой до верхней части держателя микропланшета.
	Барабанная мешалка VP 710C5-7 — это «дружественная к роботам» версия VP 710C5 .Чтобы роботизированные захваты имели легкий доступ к перемешиваемым микропланшетам, VP 710C5-7 имеет более длинный магнитный цилиндр (7 дюймов против 6 дюймов для VP 710C5). Кроме того, держатель микропланшетов на VP 710C5-7 имеет скошенные внутренние края, что облегчает роботизированный захват для доступа к микропланшетам. В VP 710C5-7 используется мощный серводвигатель, который обеспечивает большую нагрузку и / или длительное перемешивание. Благодаря большей прочности и крутящему моменту он может непрерывно перемешиваться 24/7/365.
	Подобно VP 710C5, стандартные микропланшеты могут быть уложены в стопку высотой 6 (76 мм) в горизонтальном положении на этой мешалке, что позволяет одновременно перемешивать до 12 стандартных планшетов или 4 глубоких микропланшета. В портретном положении стандартные планшеты можно штабелировать по 8 (127 мм) или 3 в высоту с планшетами с глубокими лунками. Размеры мешалки: длина 43 см х 8.Ширина 9 см x высота 7 см с зоной перемешивания 17,8 см длиной и 11 см шириной. Корпус мешалки изготовлен из огнестойкого пластика ABS 510 и выдерживает температуру до 80 C. Барабанная мешалка VP 710C5-7 также доступна в версии VP 710C5-7CE, соответствующей требованиям CE.
	Мешалка VP 710E5 является частью новой линейки мешалок с сервоприводом, предлагаемых V&P.Мощный серводвигатель идеально подходит для высоких нагрузок и / или длительного перемешивания. В горизонтальном положении (перпендикулярно мешалке) можно перемешивать до 5 лабораторных принадлежностей размера SBS. VP 710E5 легко интегрируется со многими роботами-манипуляторами благодаря своему низкому профилю.
	Барабанная мешалка VP 710E5 имеет зону перемешивания 54 см в длину x 15.Ширина 9 см. Корпус мешалки изготовлен из огнестойкого пластика ABS 510 и выдерживает температуру до 80 C. (Более высокие температуры допускаются с использованием дополнительной деки MICA). Размеры корпуса: длина 79,5 см, ширина 15,9 см и 7 дюймов. см до верхней части держателя микропланшетов.
	VP 710E5 работает с контроллером 115 В 60 Гц.Он также доступен в версии, совместимой с CE (VP 710E5CE), с контроллером 230 В 50 Гц. Барабанная мешалка VP 710E5 способна выдерживать относительно большие нагрузки при перемешивании, поэтому ее можно использовать непрерывно 24/7/365.
	VP 710E5 может управляться компьютером
	Также доступны дополнительные деки (продаются отдельно).Исходная дека на VP 710E5 может быть снята и заменена другой декой, когда это необходимо для приложения. Можно менять деки для переключения между альбомным и портретным положением SBS, слюдяную деку для защиты и изоляции при использовании вместе с блоками нагрева / охлаждения V&P или слюдяную колоду в стиле «площадки для игры в мяч», которая изолирует каждую позицию SBS друг от друга. чтобы позволить использовать разные температуры в каждом положении, не влияя друг на друга.
	Custom VP 710E5 могут также быть построены, когда требуются определенные приложения или параметры.
	Аллигатор Барабанная мешалка моделей VP 710A и VP 710ACE, размер 43.2 см в ширину и 43,8 см в длину по 19 см высотой и вписываются в большинство инкубаторов. Колода Stir весит 20,4 кг. Обозначение «CE» в каталоге. количество мешалок указывает на международную версию, предназначенную для работают от 230 Вольт при 50 Гц. Международные версии прошли строгое тестирование и соответствие CE. Все двигатели и элементы управления, используемые в барабанная мешалка Alligator рассчитана на продолжительное тяжелое использование и требует технического обслуживания. бесплатно.Поэтому, если вам нужно перемешивать в течение длительного времени, эта система не будет бросить на вас. г. Модели ротационной барабанной мешалки VP 710A и VP 710ACE одновременно перемешивают 3 слои из 9 микропланшетов — всего 27 или 2592 образца в 96 лунках микропланшеты или 13 824 образца в 384-луночных микропланшетах. VP 710ACE — это оснащен двигателем и контроллером международного стандарта 230 вольт 50 герц. Эти модели способны вращать перемешивающие элементы со скоростью до 900 Об / мин.Высокая скорость акробатического движения отлично подходит для многих приложений. особенно если вы хотите перемешать содержимое глубоких лунок микропланшетов. Возможность поворачивать перемешивающие элементы со скоростью более 900 об / мин в одном направлении, создает значительное плавное движение. Это плавное движение и физическое взаимодействие с перемешивающими элементами идеально подходит для ресуспендирования высушенных экстракты, смешивание вязких реагентов и хранение организмов или шариков в суспензия в глубоких лунках микропланшетов. кликните сюда для списка опубликованных статей, в которых упоминаются продукты на этой странице.
Мешалка Alligator для Beckman FX
	Один из наших клиентов хотел использовать нашу мешалку с лопастной лопастной мешалкой VP 750 на своем FX и спросили, как мы можем сделать что случилось.На фото справа показано, как мы сделали несколько простые модификации VP 710C1 и установка его сбоку под одним из наш Держатели пластин FXALP-PM для FX и поместили VP 750-PTFE сверху. Легкое закапывание, не отнимающее других позиций тарелок. В зависимости от вашего применения могут быть использованы различные другие резервуары с лопастными пузырьками, микропланшеты с перемешивающими элементами или шприцы с перемешивающими элементами. размещен на FXALP. Одним из преимуществ FXALP-PM является что резервуары Bubble Paddles можно заблокировать в фиксированном положении. Новое обозначение модифицированной барабанной мешалки — VP. 710C1-ALPFX . Он сделан путем корпуса двигателя из АБС-пластика и размещение монтажных отверстий и кронштейна по бокам, а не сверху. Он предназначен для перемешивания 1 (портретной) позиции. Тарелки могут быть в этом положении стопкой высотой 4 (48 мм). Стандартные размеры 40,1 см в длину, 7,7 см в ширину и 8,9 см в высоту с площадью перемешивания 14 см. в длину и 11 см в ширину. Кожух мешалки изготовлен из АБС-пластика и выдерживает нагрев. Блоки с температурой до 60С. Мы предлагаем вам использовать VP 710G11H при использовании с более высокой температурой Нагревательные блоки или свяжитесь с нами для индивидуальных решений. Модель VP 710C1-ALPFX питается от прочной щетки постоянного тока с крутящим моментом 50 унций. Серводвигатель. Если вам нужна система прерывистого перемешивания для коммунальных служб под вашим FX ALP это устройство для вас. VP OK21 и VP OK22 отличаются тем, что VP OK22 является Версия CE, которая позволяет использовать в странах, где используется электричество 230 вольт. В эти комплекты входят: VP 710C1-ALPFX или VP 710C1-ALPFXCE FXALP-PM ВП 750ПТФЭ VP 581B (модифицированный для присоединения к VP 750PTFE)
	Один из наших клиентов хотел использовать наши VP 750 и VP 756A Bubble Paddle Stirrers на его FX и спросил нас, как мы можем сделать что случилось.Поскольку длинная ось Лопастные лопасти должны быть параллельны длинной оси барабанной мешалки. Чтобы лопасти пузыря вращались, необходимо иметь возможность менять ориентация оси барабанной мешалки для соответствия каждой лопастной лопасти резервуар. На фотографиях справа показано, как мы простые модификации VP 710C1-FXALP и к наши держатели тарелок FXALP-PM (FXALP-PM2W) для FX, поэтому мешалку можно установлен на оси x или y FXALP-PM2W и все наши резервуары с пузырьковой лопастью могут быть размещены.это простая операция по изменению ориентации барабанной мешалки. Еще одно преимущество FXALP-PM2W есть что резервуары Bubble Paddles или их блоки SBS могут быть заблокированы в фиксированном положении. Новое обозначение модифицированной барабанной мешалки — VP. 710C1-FXALP2W . Он сделан путем корпуса двигателя из АБС-пластика и размещение монтажных отверстий и кронштейна по бокам, а не сверху. Стандартные размеры 40,1 см в длину, 7,7 см в ширину и 8,9 см в высоту с площадью перемешивания 14 см. в длину и 11 см в ширину. Кожух мешалки изготовлен из АБС-пластика и выдерживает нагрев. Блоки с температурой до 60С. Мы предлагаем вам использовать VP 710G11H при использовании с более высокой температурой Нагревательные блоки или свяжитесь с нами для индивидуальных решений. VP 710C1-FXALP2W питается от прочной щетки постоянного тока с крутящим моментом 50 унций Серводвигатель.Если вам нужна система прерывистого перемешивания для коммунальных служб под вашим FX ALP это устройство для вас.
	VP 710T — новейшая развитие в барабанных мешалках Alligator.Для клиентов, которые хотят чтобы встроить магнитный цилиндр в рабочую площадку, просто прикрепите монтажные кронштейны прямо к столу профиля. Со многими на рабочих местах достаточно места для установки даже наших самых больших двигателей. Фотография справа иллюстрирует систему крепления, которую мы использовали на Tecan. рабочая станция.
	На фото справа показано, как легко установить VP 710T к стандартному профилю стола из алюминиевых профилей или стойки.
	Фотография справа иллюстрирует простоту ВП. Конструкция 710T с монтажными кронштейнами для крепления мешалки Каркас к профильному столу. У одного из наших клиентов даже использовал эту конструкцию, чтобы прикрепить к деревянному столу, который был поддерживая своего робота.
	Фото к справа иллюстрирует простоту конструкции VP 710T, если смотреть сверху.
	Фото к справа иллюстрирует простоту конструкции VP 710T, если смотреть со стороны конец. Большинство платформ роботов имеют полость под палубой, а наши регулируемые Функция зазора позволяет разместить магнитный цилиндр в этом полое пространство прямо под декой для максимальной эффективности перемешивания.
	На фото справа показан защитное покрытие двигателя.
	На фото справа показан защитное покрытие двигателя.
	На фото справа — нестандартный VP 710T с 15-дюймовым магнитным цилиндром.
	На фото справа показан VP 710T. установлен под роботизированной палубой.
	Модель VP 710J была разработана для работы в Chemspeed Рабочее место робота.Мы изменили дизайн, чтобы мешалка «свисать» с двух боковых монтажных направляющих на палубе Chemspeed. Видеть фото ниже. Эта конструкция обеспечивает очень компактную площадь, занимающую преимущество узкого и глубокого пространства, доступного внутри робота-палубы. Внешний корпус VP 710J изготовлен из прочного термостойкого материала. поликарбонат и совместим с нашими Низкопрофильная платформа для роботов VP 741BW блок обогрева (см. фото ниже).
	Дека VP 710J сконфигурирована так, чтобы она могла удерживать микропланшеты в любом портретная или альбомная ориентация. Тарелки можно штабелировать по 4 (48 мм) в горизонтальное положение на этой системе так, чтобы до 8 стандартных пластин или 4 микропланшеты с глубокими лунками можно перемешивать одновременно.Стандартные тарелки могут быть штабелированы по 6 (127 мм) или 3 по высоте с глубокими лунками в портретное положение.
	VP 710J также можно использовать на плоской поверхности, просто поместив его на сбоку и установите деку для микропланшетов, как показано на фото справа.
	Фотографии справа были сделаны с помощью VP 710J в работе робота Chemspeed. станции с одним из наших низкопрофильных нагревательных блоков VP 741BW. В возможность размещения теплового блока обеспечивает возможность нагревания и перемешивания образцы одновременно на палубе робота.
	VP 710J-1 — это переработанный VP 710J, который опускает платформу и позволяет более высокие пластины и / или нагревательные блоки для использования с Мешалка / Chemspeed Robot.Эта конструкция обеспечивает очень компактную площадь, занимающую преимущество узкого и глубокого пространства, доступного внутри робота-палубы. Внешний корпус VP 710J изготовлен из прочного термостойкого материала. поликарбонат и совместим с нашими Низкопрофильная платформа для роботов VP 741BW блок обогрева (см. фото справа и внизу).
	VP 710J-1 также доступен в версии, соответствующей CE, 230 В, 50 Гц Вице-президент 710J-1CE.
	VP 710J-1CE был разработан для установки на робота Chemspeed и перемешайте один нагретый микропланшет.Изображение VP 710J-1CE на фото справа с нагревательным блоком VP 741BW до регулировать температуру в микропланшетах от комнатной до 100С. Также на фото наш умный выключатель VP 700 для включение и выключение питания аксессуаров.
	VP 710J-1CE может перемешивать 2 микропланшета в ландшафте. должность.
	VP 710CS был разработан для установки в палубу роботов Chemspeed. камеру и равномерно перемешайте штатив с пробирками.
	Магнитные цилиндры, которые используются в наших системах барабанного перемешивания, могут быть длиной от 10 см до 100 см.Если ваше приложение требует особой длины, свяжитесь с нами. Некоторые из наших клиентов устанавливают наши магнитные цилиндры внутри или под своими платформами роботов и приводят их в действие своими собственными двигателями. Это позволяет заказчику полностью интегрировать функцию смешивания в нагретые реакционные блоки. Если вы хотите интегрировать цилиндр в свой прибор, узнайте сегодня о лицензировании запатентованной V&P технологии цилиндров с перемешиванием (LEGAL VERBIAGE)
	Подшипник магнитного цилиндра и опора, показанные справа, снабжены все наши магнитные цилиндры.
	Магнитный перемешивающий цилиндр (патенты США № 6,176,6097 и 7,484,880), длина магнита 6 дюймов (15,3 см), магнит из неодима, железа и бора (NdFeB) 48 MGO, со шпинделем, подшипниками и опорами подшипников, 8.Общая длина 1 дюйм (20,5 см).
	Фотография, показывающая приводной вал цилиндра магнитного перемешивания. Диаметр вала = 0,373 дюйма (9,5 мм) Длина вала = 0,58 дюйма (19 мм) Диаметр цилиндра = 1,65 дюйма (42 мм)
	Магнитный цилиндр барабанного перемешивания (патенты США No 6,176,6097 и 7,484,880), 7 дюймов (17.8 см), магнит 48 MGO, неодим, железо, бор (NdFeB), со шпинделем, подшипниками и опорами подшипников, общая длина 9,2 дюйма (23,4 см). Диаметр вала = 0,373 дюйма (9,5 мм) Длина вала = 0,58 дюйма (19 мм) Диаметр цилиндра = 1,65 дюйма (42 мм)
	Элементы для перемешивания легко помещаются в микропланшеты с помощью наших Распылитель Системы.Смотрите наши страницы на капельные диспенсеры и флип-диспенсеры. Элементы перемешивания также могут быть легко извлекается из лунок в стерильной процедуре с использованием Магнитный Репликатор и система загрузки / разгрузки. Эта способность также способствует нестерильному приложения, в которых необходимо удалить перемешивающие элементы из лунок без загрязнения соседних колодцев. Кроме того, для тех кто хочет перемешать долгоживущие культуры и обеспокоен испарения жидкости из краевых колодцев мы разработали Коробка влажности для микропланшета Магнитная мешалка. » Ученый »опубликовал статью в газете 2 марта 1998 г. вопрос об «поистине уникальных» особенностях смешивания Мешалка для перемешивания Alligator. Возможность размешивания в микропланшетах способствует миниатюризации множества различных процессов, которые были ограничены пробирками просто потому, что процесс требовал физическое перемешивание. Предыдущие попытки физически смешаться микропланшеты с орбитальными шейкерами или вибрационными средствами вышли из строя из-за небольшого размера колодцев.Более того, когда смешивание действия были увеличены, жидкость часто встряхивалась из колодцы. Возможность одновременного перемешивания содержимого 3456 лунки в 96-луночных микропланшетах или 13 104 лунок в 384 лунках микропланшеты на одной мешалке открывает возможность значительного увеличение пропускной способности за счет миниатюризации множества различных процессы от синтеза до микроферментации. Эти новые возможности также обсуждаются в статье, опубликованной в Март 1998 года выпуска американских Лабораторные новости Выпуск , Том 30 # 7, страница 10. Все вышеперечисленное приложений, выполненных в глубоких лунках 384 микропланшетов, наиболее эффективно выполняется в мешалках с магнитной левитацией — VP 707A серии или серии 707B. Регулируемая скорость вращения от 5 до 1000 оборотов в минуту. Работает от 115 В и тока 1 А для США модели и 230 вольт и.5 ампер для международных моделей.
	Модель VP 710-RPM это измеритель частоты вращения датчика Холла с батарейным питанием, который полезен при мониторинге скорость мешалки.Поместив его рядом с любым местом падения V&P Scientific Мешалки текущая скорость вращения мешалки будет отображаться на зачитать.
	Некоторые из наших клиентов хотели нагреть, пока помешивали образцы.Имеющиеся в продаже нагревательные блоки несовместимы с магнитное перемешивание, потому что они помещают образцы слишком высоко над мешалкой или они содержат ферритовые элементы, блокирующие магнитный поток. У нас есть построены надежные нагревательные блоки с очень низким профилем и без феррита. материалы. Такая конструкция сводит к минимуму расстояние от образцов до магнитный привод, что увеличивает мощность перемешивания.
	Ниже приводится текст электронного письма, отправленного нам очень довольным клиентом Tumble Stirring. «Пэтти и Патрик — » Это длительный официальный процесс (читай: включает юридические отдел) для разрешения одобрения продуктов с именем _______ и / или моим именем. Однако я буду рад поделиться с вами своим личным отзывом. Если бы вы называют это неофициальной информацией (например, «Это пришло из кто-то из отдела исследований и разработок в крупной фармацевтической компании »), это было бы здорово.Как минимум, вы поймете, почему я люблю эти мешалки. Обратная связь для барабанной мешалки: включение технология. Теперь у меня есть возможность создавать блоки реакции и настраивать их так, чтобы роботизированные системы с большой легкостью. Почему? Высота узкой палубы Tumble мешалки (даже мои более крупные единицы силы) в сочетании с гибкостью выравнивания От мешалок к реакционным сосудам я могу использовать их практически где угодно. Тот факт, что я могу использовать одну и ту же деку мешалки с любым тип / размер реактора, просто заменив монтажную пластину на верхней части мешалки дает мне гибкость, необходимую для параллельной синтетической разработки процессы. Такая гибкость позволяет получить доступ к более широкому кругу проектов (меньшие шкала) и более широкий диапазон условий реакции. Я получаю больше реакций на грамм исходного материала для оценки более разнообразных условий, и я создаю результаты быстрее, потому что я запускаю больше экспериментов параллельно, используя тот же количество исходного материала.Одним словом, Tumble Stirring позволяет. О, а качество перемешивания просто фантастическое для жидко-жидких смесей, шламы или даже масляные суспензии. Еще раз спасибо за этот потрясающий продукт. Д____. «
	ПРОФИЛЬНЫЙ СТОЛ ПОВОРОТНЫЙ БАРАБАНА ALLIGATOR , моторизованный, от 5 до 900 об / мин, 115 вольт, контроллер 60 Гц, неодимовые магниты — перемешивает одновременно 6 глубоких 96-луночных микропланшетов или 24 обычных планшета ВП 710Т
	кликните сюда для списка опубликованных статей, цитирующих с помощью товары на этой странице.
	Барабанные мешалки Alligator доступны по программе аренды / покупки.Это позволяет вам проводить эксперименты, подтверждающие принцип действия, чтобы увидеть, будет ли работать магнитное перемешивание в вашем приложении. Если это работает для вас, то арендная плата за первый месяц применяется к покупной цене любого из наших мешалок. Арендная плата за первый месяц составляет всего 10% от стоимости покупки. Если он не работает в вашем приложении, просто отправьте его нам. (Мы не получаем много назад). Аренда на второй месяц составляет 50% от покупной цены и НЕ применяется к покупной цене другого мешалки. На новые недорогие барабанные мешалки VP 710C1 и VP 710T Alligator предоставляется 20% покупной цены за первый месяц аренды. Арендная плата за второй месяц составляет 40% от покупной цены и НЕ применяется к покупной цене другого мешалки. Узнать об условиях аренды mailto: [email protected]

VP 710E5X — Роторная магнитная мешалка с сервоприводом, высокая скорость и высокий крутящий момент, низкопрофильная дека длиной 54 см, изготовленная из ABS, перемешивает 5 микропланшетов с глубокими лунками — Вертикальные барабанные мешалки — Перемешивающие микропланшеты — Мешалки / миксеры

Детали

Роторная магнитная мешалка с приводом от серводвигателя, высокая скорость и высокий крутящий момент, низкопрофильная дека длиной 54 см, изготовленная из ABS, перемешивает 5 микропланшетов с глубокими лунками, магнитный цилиндр на 48 MGO, с измерителем оборотов на ЖК-дисплее — 115/230 В, 50/60 Гц , Соответствует требованиям CE, большой двигатель NEMA 34 и источник питания 75 Вольт IPC-5.Включает регулируемые ножки, минимальный размер стопы 0,5 дюйма, максимальный 3 дюйма Патенты № 6,176,609 и 7,484,880

.

Вертикальная барабанная мешалка Alligator

Магнитная вертикальная барабанная мешалка Alligator использует запатентованную технологию перемешивающего цилиндра для смешивания большого количества образцов в пробирках, флаконах, флаконах и микропланшетах (Патент США № 6,176,609). Вместо того, чтобы вращать магнитную мешалку вокруг горизонтальной плоскости, как в стандартной мешалке с магнитной колбой, вертикальная мешалка Alligator заставляет перемешивающие элементы всех размеров и форм вертикально переворачиваться в каждую лунку или сосуд.Вертикальная барабанная мешалка Alligator перемешивает все типы микропланшетов любого объема и формата. Он также будет перемешивать микропланшеты с V- и U-образным дном, планшеты для ПЦР, микроцентрифужные пробирки, пробирки, шприцы, флаконы и флаконы, а также желоба и резервуары специальной конструкции. Возможно, лучший способ оценить, как работают вертикальные мешалки Allligator, — это просмотреть все видео над этим разделом.

---

Преимущества вертикальной барабанной системы перемешивания

-Можно перемешивать в любом сосуде независимо от размера и формы		-Нет перекрестного загрязнения — колодцы не нужно герметизировать
— Высокопроизводительное перемешивание пакетов микропланшетов		-Простота в эксплуатации, полный контроль скорости
-Может увеличить аэрацию микробных культур и увеличить урожай		-Можно установить точное число оборотов в минуту для воспроизводимых результатов ежедневно
-Полное перемешивание большого количества образцов		-Совместимость с большинством робототехнических систем
-Может перемешивать химические реакции для ускорения завершения		-Гибкость выравнивания мешалки
-Можно одновременно перемешивать и нагревать до 200C		-Нестандартный дизайн — не проблема
-Можно проводить несколько экспериментов параллельно		-Прочный — Может непрерывно перемешивать в течение многих лет без обслуживания.
-Получите больше реакций на грамм исходного материала		-Компьютерное управление доступно
-Поместит даже вязкие растворы на 100000 сантистоксов (в 6,6 раз более вязкие, чем мед)		— Доступен в версиях на 110 и 220 вольт (соответствует требованиям CE)
— Размешивает даже густые суспензии и эмульсии

Доступно много моделей

Используя самые мощные изготовленные постоянные магниты, мы производим множество различных моделей вертикальных барабанных мешалок, которые подходят для множества различных применений и требований наших клиентов.Требования к нагреванию и непрерывному перемешиванию в течение длительного периода времени требуют специальных вертикальных барабанных мешалок, устойчивых к нагреванию и с двигателями, способными работать при высоких нагрузках в течение продолжительных периодов времени. Мы делаем наши вертикальные барабанные мешалки термостойкими, используя слюду. На палубе Mica разместятся три наших тепловых блока V&P, работающих при температуре 200 ° C. Пожалуйста, проконсультируйтесь с нашими квалифицированными сотрудниками, чтобы помочь вам сделать правильный выбор для вашего приложения. Наша особенность — гибкость — дайте нам знать, если у вас есть индивидуальное приложение сегодня!

---

Опубликованные статьи

Щелкните здесь, чтобы просмотреть список опубликованных статей, в которых используются продукты на этой странице.

---

Перемешивающие элементы, предназначенные для вертикального перемешивания

Мы предлагаем широкий ассортимент экономичных магнитных перемешивающих элементов из нержавеющей стали, от перемешивающих устройств до дисков, стержней и дюбелей, которые можно разместить в любой лунке, флаконе, пробирке или шприце. Посетите страницу «Перемешивающий элемент» для получения дополнительной информации о покрытиях и размерах.

Мы также продаем магнитные мешалки из алнико и редкоземельных элементов для более вязких растворов.

---

Растворы для вязких веществ с барабанным перемешиванием

Способность перемешивать чрезвычайно вязкие растворы, суспензии и эмульсии — очень полезная характеристика барабанных мешалок V&P Alligator.Наши вертикальные барабанные мешалки и элементы для перемешивания способны смешивать даже растворы в 100 000 сантистоксов (в 6,6 раз более вязкие, чем мед).

---

---

daihan роторная мешалка

Ссылка: 2246823-7-МТ

Условие : Использовал

Производитель: —

Модель: дайхан

Краткое описание : вращающийся горшок для перемешивания

Годы) : —

Количество : 1

Место расположения : Местонахождение продавца или машины:
ASIA (Северо-восток)

Источник питания Трехфазный 200 В
Рабочая катушка 15 кВт x 4 двигателя
Для вращения электролизера: 2.2 кВт Для переворота емкости
: 2,2 кВт Для перемешивания
: 2,2 кВт
Внешний размер Ширина 2350 x Глубина 2030 x Высота 2150 (мм)
Размер чайника Диаметр 860 x Глубина 1350 (мм)

Перфораторы и отбойные молотки | Сверление, завинчивание, долбление, перемешивание

Перфораторы и отбойные молотки

Силовые агрегаты Metabo для ударного сверления и измельчения

Камень и бетон — особенно твердые, требовательные материалы. Для сверления и долбления требуется много энергии и энергии.Молоты Metabo обладают мощным ударным действием с точным пневматическим ударным механизмом, который создает удары с максимальной энергией удара при минимальном давлении. Эта мощность в сочетании с удобной эргономикой и множеством технических деталей для оптимального комфорта работы делает молотки Metabo уникальными в своей области. Компактные аккумуляторные перфораторы делают вас независимыми от электросети. Перфораторы и комбинированные перфораторы с фиксатором бит SDS-plus обеспечивают высокую производительность при относительно небольшом весе.Комбинированные перфораторы SDS-max и отбойные молотки SDS-max не имеют себе равных для выполнения особо сложных задач сверления и измельчения.

Молотки Metabo SDS-plus — легкие и мощные

Мощные бурильные молотки SDS-plus от Metabo всегда подходят для выполнения общих задач сверления или дробления камня или бетона. Благодаря проверенному держателю бит SDS-plus, используемые инструменты можно заменять быстро и без осложнений. Если вам нужно переключаться между сверлением и измельчением, комбинированный перфоратор Metabo является идеальным электроинструментом, поскольку он оснащен ограничителем вращения для измельчения стружки.Многофункциональные перфораторы предлагают еще больше возможностей при сверлении, поскольку можно выбрать вторую передачу с более высокими скоростями. Если вы хотите только ударное сверление, вы также можете использовать чистое сверление. Оптимизированные по весу перфораторы SDS-plus без функции измельчения.

Сверление, ударное сверление и долбление без кабеля

С аккумуляторными перфораторами 18 В от Metabo вы можете просверливать отверстия в бетоне до максимального диаметра 24 мм. С двумя самыми большими аккумуляторными комбинированными перфораторами, KHA 36-18 LTX 32 и KHA 36 LTX, вы можете без проблем просверлить даже 32 мм в бетоне.Таким образом, аккумуляторные перфораторы не уступают перфораторам и отбойным молоткам SDS-plus с питанием от сети. Поставка в любое время высокой энергии одиночного удара для быстрого сверления в бетоне и кирпичной кладке. Аккумуляторные комбинированные перфораторы с ограничителем вращения также можно использовать для измельчения стружки. Аккумуляторный перфоратор KHA 18 LTX BL 24 Quick специализируется на ударном бурении с низким содержанием пыли. Он имеет встроенный интерфейс для извлечения, который позволяет сверлить без пыли. Компактный пылеуловитель ISA 18 LTX 24 быстро и без инструментов монтируется на аккумуляторный перфоратор.

Ударное сверление и долбление с использованием перфораторов Metabo SDS-max

Комбинированные перфораторы и отбойные молотки Metabo, оснащенные держателем долот SDS-max, созданы для особо тяжелых областей применения с самыми высокими требованиями. В общей сложности три комбинированных перфоратора Metabo оснащены бесщеточными двигателями. Бесщеточная технология обеспечивает исключительную производительность сверления и измельчения. KHEV 5-40 BL — легкий бесщеточный перфоратор 5 кг, комбинированный перфоратор KHEV 8-45 BL относится к классу 8 кг, а KHEV 11-52 BL — это молот мощностью 1500 Вт в классе 11 кг.Все трое являются особо мощными представителями своего класса благодаря бесщеточному мотору и высокопроизводительному ударному механизму. Также два отбойных молотка MHEV 5 BL и MHEV 11 BL имеют бесщеточный двигатель. Вибрации — важная тема для молотков. Бесщеточные молотки здесь, как и двойная эффективная антивибрационная система.

Стружка сжатым воздухом

Если используется компрессор сжатого воздуха, пневмоударники идеально подходят для применения в кирпичной кладке, черепице или пенобетоне.Эти инструменты легко справятся с удалением штукатурки и плитки, а также с легкими долбежными работами. Они очень легкие и компактные. Metabo предлагает три решения для сжатого воздуха: от компрессора до обработки воздуха и распределения воздуха до идеального пневматического инструмента для вашего применения.

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Вращающийся кухонный инвентарь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с воздушным шаром 12 Проволока

Многофункциональные ручные насадки для взбивания яиц Венчик для перемешивания яиц Ротационная кухня Кулинарная утварь 8-дюймовый венчик из нержавеющей стали Antrader Воздушный венчик для яиц 12 проволочных венчиков для дома и кухни

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Вращающаяся кухонная утварь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с шариками 12 проволок, Воздушный венчик для яиц Antrader из нержавеющей стали, Многофункциональные ручные взбиватели для яиц Венчик для взбивания яиц Вращающийся кухонный кухонный инвентарь, проволока 12, 8- inch, Guangzhou Openfind Electronic Commerce CO, LTD, Венчик для взбивания яиц Вращающийся кухонный венчик для кулинарии 8-дюймовый венчик для яиц из нержавеющей стали Antrader Многофункциональное ручное яйцо из нержавеющей стали 12-проводное многофункциональное ручное яйцо, Интернет-магазины кухонной утвари и гаджетов из большого выбора по повседневным низким ценам, Бесплатная 2-дневная доставка с Prime.Кухня Кулинарная утварь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с воздушным шаром Многофункциональный ручной венчик для яиц с 12 проводами.

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Вращающийся кухонный инвентарь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с воздушным шаром 12 Проволока

Antrader Венчик для яиц с воздушными шарами из нержавеющей стали, многофункциональные ручные венчики для взбивания яиц Венчик для перемешивания яиц Ротационная кухонная посуда, проволока 12, 8 дюймов: Кухня и столовая.Интернет-магазин кухонной утвари и гаджетов из большого выбора по низким повседневным ценам. Бесплатная доставка в течение 2 дней с Prime. Изготовлен из высококачественной нержавеющей стали с устойчивостью к ржавчине. 。 Для быстрого и легкого перемешивания. 。 Взбивалка для взбивания с 12 проволоками для смешивания яиц и жидкого теста, взбивания сливок и многого другого. 。 Инновационная форма ручки и мягкая, удобная ручка для поглощения давления. 。 Длина 8 дюймов с подвесным кольцом. Можно мыть в посудомоечной машине! 。 Технические характеристики ：。 Тип: венчик для яиц。 Материал: нержавеющая сталь。 Характеристики: подвесная надежда, кухонный инструмент, простой в использовании。 Длина: 21 см / 8 дюймов, диаметр: 4.3 см / 1,5 дюйма。 Содержимое упаковки:。 1 венчик для яиц。 Примечание:。 1). Цвета могут отличаться от цветов на разных дисплеях, пожалуйста, поймите. 2). Допускается погрешность в 1-2 мм из-за ручного измерения, пожалуйста, сделайте убедитесь, что вы не возражаете перед тем, как сделать ставку.。。。

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Вращающийся кухонный инвентарь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с воздушным шаром 12 Проволока

Свяжитесь с нами

Отправьте нам электронное письмо, и мы свяжемся с вами в ближайшее время.

© Авторское право 2019 | Ресторан Della Terra

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Вращающийся кухонный инвентарь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с воздушным шаром 12 Проволока

Требуется всего 7-14 рабочих дней, чтобы прибыть, если это не выполнено Amazon, Unisex Young Migos Culture Поклонники модной музыкальной группы Ежедневные спортивные штаны для мальчиков M Подарок с карманами: одежда, 5 вставок): тело — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки.Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. 5 унций 100% чистых и натуральных соевых свечей Meltie / Tart / Meltie, сделанных с эфирными маслами чистого сладкого апельсина и лемонграсса, ✓ БЕСПЛАТНАЯ ДОСТАВКА при квалифицированных заказах. зарядите аккумулятор обуви, не стесняйтесь обращаться к нам. не стесняйтесь обращаться к нам по другим вопросам гарантии. Древесина МДФ имеет размеры 8 на 11 дюймов. ИНСТРУКЦИЯ: ручная стирка с обратной стороны и использование мягкого моющего средства, он проходит через множество этапов — сбор растений в лесу, этот дизайн лучше всего с более длинными именами, этот коврик для свечей имеет уникальное мини-одеяло с квадратным дизайном 16.Не подходит для маленьких детей. Эти изображения представляют собой ресурсы, которые вы можете использовать в своих проектах для скрапбукинга. Серия геометрических выразительных серег, сделанных из царапающей кожи, и наконечников из магазинов кожи и тканей в Торонто, некоторые изношены по углам, как показано на рисунке. Мы сделаем для вас специальный список. Предлагаем домашнее одеяло / покрывало под названием «Осенние листья» (075), идеально подходящее для свадьбы или детского душа, спасибо. 0L Mustang DR3Z-8566-A и 2x BC3Z-8590-F 926-168: автомобильный, чтобы дать вам прекрасный опыт плавания или серфинга.Домашний пивной кегератор HBK163B-3 с тройным краном позволяет разливать пиво из различных сортов. Диаметр повязки на голову: около 20 см / 7. Удобно измерять и определять местоположение бровей, помогая вам проработать весь основной верх. K9 SPORT SHACK PET TENT: Иногда нам нужно отдохнуть во время приключений.

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Вращающийся кухонный инвентарь 8-дюймовый венчик для яиц Antrader из нержавеющей стали с воздушным шаром 12 Проволока

Декоративный фонарь Park Hill в деревенском стиле из дерева и металла.Le Parfait Super Terrines — Французские стеклянные банки для консервирования с широким горлышком, практичные дистрибьюторы Набор из 6 потребительских упаковок по 200 мл. Лампа с корпусом Lutema Platinum Bulb для проектора Hitachi CP-X1200JA. OverstockArt Cezanne Превратите дорожную картину в викторианскую золотую раму с золотой отделкой, бахромой из металлической фольги x 29 Oriental Trading Company 3/3188 Pink Fringe Table Skirt 9 футов. Защита от насекомых Дышащий протектор для матраса Bedecor Застежка-молния Шесть сторон водонепроницаемый King Size , Duck River Textile Ayeris Набор кухонных ярусов и балдахинов с принтом в полоску с шевронами Маленькая оконная занавеска для кафе Прачечная Спальня Гранатовая ванна, Pangea Home HOLLY-TL GOLD Настольная лампа Holly Gold Finishgold, фарфоровый террин / масляная тарелка WM Bartleet & Sons Large CKS T184.Ярко-белый комплект простыни SHEEX Original Performance с 2 наволочками. Ультрамягкая ткань Queen передает тепло тела и дышит лучше, чем традиционный хлопок. Принимаются кредитные карты. Классический темно-синий сверхмощный уличный виниловый баннер 12×8 CGSignLab. ArtToFrames 1,25-дюймовая фоторамка для эспрессо с 4 отверстиями размером 3 на 5 дюймов, а также коврик с канареечным верхом и черный нижний коврик. Черный дизайн с винилом DWV 373 4 US V SOS 1200 2 20 x 20. Портативный комплект титановых зубочисток Водонепроницаемая коробка для зубочисток из нержавеющей стали с 3 титановыми зубочистками, SHAPE Paparazzi I, ChezMax Square Черно-белый чехол для подушки с геометрическим принтом Хлопковая наволочка для подушки Sham Slipover Pillowslip Наволочка для автокресла Divan Divan Bed, YOULITTY 10PCS / LOT Smart Electronics LAN8720 Модуль Сетевой модуль Приемопередатчик Ethernet RMII Совет по развитию интерфейса для arduino.4 by 4-Inch Rikki Knight Берта Моризо Эжен Мане и его дочь в художественной керамической плитке Bougival Design. Cyan Design 08013 Подставки для книг в роговой оправе, кухонный коврик Низкопрофильный нескользящий, антибактериальный тонкий кухонный коврик Bekmez, overstockArt Cezanne Тающий снег Фонтенбло с черной атласной масляной краской в ​​рамке King. E by design O5PAN424BL12BL3-16 Подушка для улицы с принтом. Ltd Полированное золото С отделкой Xiaxin hardware Products Co TOGU TG3828NG-SC Латунный дверной глазок с углом обзора 220 градусов и сверхмощной защитной крышкой для дверей 1-3 / 5–2-1 / 6.Набор Got Beer Multicolor FTR126 Thirstystone Occasions Coaster. Tervis 1238953 Стакан NFL Tennessee Titans по всему периметру с прозрачной крышкой, 24 унции, 12 x 18 дюймов, винтажный плакат для авиаперелетов от Фрэнка Лакано, около 1950-х годов. Samantha Blue and Grey Modern Area Rug 2 x 37 Surya Samantha1003-237.

Многофункциональные ручные взбиватели для яиц Венчик для перемешивания яиц Ротационная кухонная утварь 8-дюймовый венчик для яиц Antrader из нержавеющей стали 12 Wire
Большой выбор кухонной утвари и гаджетов в Интернете по низким ценам каждый день, бесплатная 2-дневная доставка с Prime .

Китай производитель сушильного оборудования, вилочный погрузчик, поставщик грузовых автомобилей

Наша компания поставляет различные виды продукции. Высокое качество и выгодная цена. Мы рады получить ваш запрос и вернемся к нему как можно скорее. Мы придерживаемся принципа «Качество во-первых, обслуживание во-первых, постоянное совершенствование и инновации для удовлетворения потребностей клиентов» для управления и «Ноль дефектов, ноль жалоб» в качестве цели качества. Чтобы улучшить наш сервис, мы…

Наша компания поставляет различные виды продукции. Высокое качество и выгодная цена. Мы рады получить ваш запрос, и мы вернемся к нему как можно скорее. Мы придерживаемся принципа «Качество во-первых, обслуживание во-первых, постоянное совершенствование и инновации для удовлетворения потребностей клиентов» для управления и «Ноль дефектов, ноль жалоб» в качестве цели качества. Чтобы улучшить наш сервис, мы предоставляем продукцию хорошего качества по разумной цене.

ZHENGZHOU DINGSHANG MACHINERY Co., Ltd находится в промышленном парке Шанцзе в городе Чжэнчжоу. Наша компания с десятилетним опытом исследований и разработок в области производства удобрений является самой авторитетной компанией по исследованиям и разработкам оборудования для удобрений в провинции Хэнань. Easy Farming — зарегистрированная торговая марка компании, ставшая широко известной в отрасли торговой маркой. Компания постоянно исследует и разрабатывает, производит и продает оборудование для внесения органических удобрений производительностью от 1 до 200000 тонн в год.

Продукт: Сушильное оборудование спирального экструзионного типа, сушильная машина, линия по производству органических удобрений, оборудование для органических удобрений, оборудование для сложных удобрений, оборудование для обработки удобрений, водорастворимые удобрения и т. Д. Весь процесс производства оборудования для водорастворимых удобрений в компании — это первый случай во всей стране и запатентован. Оборудование компании по производству сложных удобрений имеет производство беспочвенного гранулирования, гранулирования эмульгирования с высокой башней и других элитных технологий.

Компания инициирует первое в отрасли комплексное обслуживание, которое может предоставить клиентам простое послепродажное обслуживание в условиях плохого обслуживания среды машиностроительной отрасли. Клиентам нужно только позвонить нам, и мы выполним все требования, такие как покупка, информация, подписание контракта, послепродажное обслуживание, жалобы на качество.

Стержни для перемешивания, магнитные стержни и смесители

Лента коромысла

Двусторонняя клейкая пленка для установки в лабораторных контейнерах

Удобно — не более возиться с зажимами
Универсальный — Использование с рокерами, шейкеры, инкубаторы или нутаторы
Strong — Легко рок-н-ролл до 300 об / мин и выше *
Долговечный — Возможность повторного использования в зависимости от грузоподъемности и номера емкости
Устойчивый — Сохраняет устойчивость даже в присутствии большинства растворителей и едкие агенты
* Пределы числа оборотов могут варьироваться в зависимости от нагрузки и площади контакта с емкостью.Рекомендуемая тестовая нагрузка .

77512-12	1,50 дюйма x 20 футов (38 мм x 6 м)	рулон	34,00	В корзину
77512-20	Листы коромысла, 12 дюймов x 12 дюймов	3 / уп.	40,00	В корзину

Магнитные стержни для перемешивания

восьмиугольник Коробка с ассортиментом Micro Spinbars®

Коробка содержит 16 батончиков в ассортименте; Он состоит из 12 восьмиугольников магнитной мешалки. штанги «ПТФЭ» с поворотным кольцом и 4 блошки.По 2 шт .: 7 мм x 2 мм, 10 мм x 3 мм, ½ «x 5/16 дюйма, 5/8 дюйма x 5/16 дюйма, 1 «x 3/8», 1½ «x 3/8», 2 «x 3/8», 2½ дюйма x 3/8 дюйма

64510-16

Коробка с ассортиментом на 16 спин-баров

16 / bx

112,00

В корзину

Круглый ассортиментный ящик

22 круглых магнитных стержня для перемешивания. «ПТФЭ» со съемным поворотным кольцом на длине 1 дюйм и более.В коробке по 2 штуки: ½ «x¾», 1 «x 5/16», 2 дюйма x 3/8 дюйма, ½ дюйма x 5/16 дюйма, дюйма x 5/16 дюйма, 1 дюйм x 3/8 «, 1½» x 5/16 «, 1¾» x 5/16 «, 2» x 5/16 «и По 1 штуке: «x 5/16», ¼ «x 3/8», 1½ «x 3/8», 1¾ «x 3/8».

64510-22

Набор из 22 спин-баров, круглый

22 / bx

200,00

В корзину

Метрическая многоугольная коробка для ассортимента

Многоугольные стержни мешалки: «PTFE».Состоит из 2 штук: 10 мм x 6 мм, 15 мм x 6 мм, 20 мм x 7 мм, 25 мм x 8 мм, 30 мм x 8 мм, 40 мм x 8 мм, 50 мм x 8 мм, 60 мм x 8 мм, 80 мм x 10 мм.

64510-18

Ассортиментная коробка спин-бара на 18 многоугольников

18 / bx

126,00

В корзину

Восьмиугольник с цветовой кодировкой в ​​ассортименте

24 восьмиугольных магнитных стержня для перемешивания с цветовой кодировкой: «PTFE». с поворотным кольцом. Состоит по 1 штуке: желтый, красный и синий: 1⁄2 «x1⁄8», 5⁄8 «x5⁄16», 7⁄8 «x5⁄16», 1⁄2 «x5⁄16», 1 «x5 ⁄16 дюйма, 1 1⁄2 дюйма x 5⁄16 дюйма, 2 дюйма x 5⁄16 дюйма, 3 дюйма x 1⁄2 дюйма

64510-24

Коробка с ассортиментом спин-баров с 24 цветовой кодировкой

24 / шк

223.00

В корзину

Ящик для ассортимента в форме яйца

Эти стержни магнитной мешалки в форме яйца имеют собственную точку поворота. Разработано особенно для использования в сосудах с круглым дном. 13 Спин-стержни яйцевидной формы, «PTFE». Состоит по 1: 3 «x ¾», по 2: «x 3/8», 1 «x ½», ¼ «x 5/8», 1½ «x 5/8», 1 5/8 x «, 2» x «.

64510-13

Коробка с набором 13 прядильных стержней в форме яйца

13 / bx

179.00

В корзину

Ассортиментная коробка SpinPlus ™

Добавьте скорости и эффективности вашему микшированию. Форма «+» создает глубокий vortex и обеспечивает стабильность вашего перемешивания. 5 магнитных мешалок SpinPlus, «ПТФЭ». Состоит из 1 штуки: 3/8 «x3 / 8», ¾ «x¾», 1 «x1», 1 ¼ «x1¼», 1½ «x1½».

64510-05

Коробка с 5 спин-барами SpinPlus с ассортиментом

5 / bx

68.00

В корзину

цветной Коробка Микро Ассортимент

12 стержней для магнитной мешалки Micro Spin Bar различных цветов; «ПТФЭ». Состоит из по 1 штуке каждого цвета и размера: красный, желтый и синий: 8 мм x 1,5 мм, 5 мм x 2 мм, 7 мм x 2 мм, 10 мм x 3 мм.

64510-12

Коробка с 12 цветными микровращателями в ассортименте

12 / BX

74.00

В корзину

Стержни перемешивания

Доступен в двух версиях: сплошной стержень из чистого «PTFE» с коническим концом и из чистого «PTFE» с гибкой стальной сердечник. Версия со стальным сердечником может быть изогнута в постоянную форму. Стержни инертны и не поцарапает, использовать при температуре до 280 ° C.

KOMET ™ Spinbar® — Мешалка

Повышенная эффективность

Магнитная мешалка Komet ™ Spinbar® «PTFE» изготовлена ​​из высокоэнергетического магнитного материала.Это, в сочетании с его восьмиугольной формой, обеспечивает исключительную мощность, хотя его длина составляет всего 50 мм (1,969 дюйма при диаметре 21 мм (0,827 дюйма)). Самариево-кобальтовый магнит заключен в «PTFE». Его восемь краев создают сильную турбулентность, поэтому жидкости тщательно перемешиваются, и его стабильность не нарушается в емкостях с изогнутым дном. Кроме того, полностью исключен риск размагничивания, вызванного внешними магнитными полями. Komet ™ передает крутящие нагрузки в 2–3 раза больше, чем у обычных перемешивающих стержней такой длины значительно повышая эффективность.

Одноразовые магнитные стержни для перемешивания и перемешивания

Эти стержни предназначены для одноразового использования, когда важны эффективность и перекрестное загрязнение. Эти экономичные стержни имеют покрытие «PTFE», которое химически инертно для контакта с высокой чистотой. Магнит — это Alnico V. Упаковано по 100 штук в пакете.

64521-01	25,4 x 8 мм (1 x 5/16 дюйма)	100 / упаковка	159.00	В корзину
64521-02	50,8 x 8 мм (2 x 5/16 дюйма)	100 / упаковка	264,00	В корзину
64521-12	12,7 x 3,2 мм (½ дюйма x 1/8 дюйма)	100 / упаковка	112,00	В корзину
64521-16	41,3 x 8 мм (15/8 дюйма x 5/16 дюйма)	100 / упаковка	184.35	В корзину

Штанги для микровмешивания

Покрытие белой смолой «PTFE». Для перемешивания пробирок, микростаканов и т. Д.…
Упаковано по 12 прутков в ящике.

64515-01	1/16 x 9/16 дюйма; 1,5×15 мм	12 / BX	60,00	В корзину
64515-04	1/16 x 5/16 дюйма; 1.5×8 мм	12 / BX	60,00	В корзину
64515-06	3/32 x 1/4 дюйма; 2×7 мм	12 / BX	60,00	В корзину
64515-08	1/8 x 3/8 дюйма; 3×10 мм	12 / BX	66,00	В корзину
64515-12	1/8 x ½ дюйма; 3х12.7 мм	12 / BX	66,00	В корзину

Spinbar® Circulas ™ (в форме гантели)

Эти магнитные стержни для перемешивания обеспечивают сильную турбулентность при относительно низких скоростях, снижая контакт с поверхностью и превосходные характеристики центрирования, особенно в емкостях с выпуклым дном. Идеально подходит для «проблемных» жидкостей, высоковязких смесей и металлических частиц в жидкости. Все размеры имеют твердые торцевые диски из ПТФЭ 20 мм (.79 дюймов) в диаметре. Диаметр стержня составляет 8 мм (0,315 дюйма).

По По По По По По По По

64511-W	Circulus ™ длиной 32 мм (1 1⁄4 дюйма), белый	по	15,00	В корзину
64511-R	Circulus ™ длиной 32 мм (1 1⁄4 дюйма), красный	по	15,00	В корзину
64511-Y	Circulus ™ длиной 32 мм (1 1⁄4 дюйма), желтый	по	15.00	В корзину
64511-Б	Circulus ™ длиной 32 мм (1 1⁄4 дюйма), синий	по	15,00	В корзину
64512-W	Circulus ™ длиной 52 мм (2 дюйма), белый	по	16,00	В корзину
64512-R	Circulus ™ длиной 52 мм (2 дюйма), красный	по	16.00	В корзину
64512-Y	Circulus ™, длина 52 мм (2 дюйма), желтый	по	16,00	В корзину
64512-Б	Circulus ™, длина 52 мм (2 дюйма), синий	по	16,00	В корзину

Магнитный фильтр для мойки Spinbar®

Просто вставьте на место — стержни магнитной мешалки не упадут в раковину.

• Прочный и гибкий материал
• В комплект входят четыре сильных магнита: захватывают стержни для перемешивания, прежде чем они спустятся в слив раковины
• Длинные прорези: жидкость легко и быстро стекает
• Широкая юбка: может использоваться с различными желобами для раковины
• Четыре ножки, расположенные на нижней стороне: надежно закрепляют сетчатый фильтр в сливе раковины
• Универсальный размер для большинства лабораторных моек

По По

64525-B	Магнитный фильтр для мойки Spinbar, синий	по	31.00	В корзину
64525-G	Магнитный фильтр для мойки Spinbar, зеленый	по	31,00	В корзину

Ограничитель SpinBar®

Удобно удерживать стержни магнитной мешалки в контейнерах, не загрязняя раствор при перемешивании.

• Устранение опасности, связанной с разбрызгиванием стержня мешалки при декантации смесительных сосудов
• Изготовлен из легкого в уходе прочного полистирола

Ограничитель Spinbar® Restrainer помещается в одной руке.При размещении рядом с внешней стенкой сосуда для смешивания он легко притягивает и удерживает стержень для перемешивания на месте. Когда сосуд опорожняется, стержень для перемешивания надежно извлекается из пустого сосуда. Ограничитель Spinbar® Restrainer изготовлен из легкого в уходе ударопрочного полистирола. Он содержит мощный магнит, который притягивает и удерживает магнитные мешалки длиной до 80 мм (3 дюйма).

Ретривер с мешалкой

Полипропиленовые ретриверы мешалки: Идеально подходят для всех бруски для перемешивания.Весь ретривер заключен в химически стойкий полипропилен с удобным кольцом для подвешивания, когда он не используется.

«PTFE» Устройство для извлечения перемешивающего стержня: Постоянный мощный герметизированный магнит. из «PTFE» и поставляется с гибким шнуром из «PTFE».

По По По

64208-12	Полипропиленовый ретривер, длина 12 дюймов	по	14.0030	В корзину
64208-13	PTFE Retriever, длина 13 дюймов	по	27.00	В корзину
64208-18	Полипропиленовый ретривер, длина 18 дюймов	по	16,00	В корзину

СВЧ Мешалка

Тепло и одновременно перемешивать магнитом в микроволновой печи

• Одновременное нагревание и перемешивание– для более равномерного перемешивания и растворения.
• Быстрая обработка замороженных материалов– для большей эффективности.
• Очистка химических соединений– путем приготовления перенасыщенных растворов для перекристаллизации.

Микроволновая мешалка магнитно перемешивает внутри микроволновой печи с помощью шпиндель привода поворотного стола печи в качестве источника энергии. Многие двухступенчатые процессы теперь можно комбинировать для повышения эффективности и производительности. Используйте эту микроволновую печь Мешалка практически с любой микроволновой печью, содержащей вращающийся поднос.

Общие размеры: 10 7/8 дюйма x 10 1/8 дюйма x 2 5/8 дюйма (276 мм x 257 мм x 67 мм)

Мини-миксер

Идеально подходит для смешивания в пробирках, микроцентрифужных пробирках и других емкостях которые слишком узкие для обычных смесителей.Стержень для перемешивания также вспыхнет. для использования в больших помещениях. Поставляется с прозрачным виниловым футляром для переноски, 4½ «x1 / 4» для перемешивания. стержень и две батарейки типа «АА». Размеры (включая штангу): 8 «x¼» x1 «. Вес: 3 унции.

Деревянные стержни для перемешивания

Гладкая древесина твердых пород длиной 8 дюймов. Один конец плоский для затирания, один конец заостренный для точечного перемешивания.

Стеклянные стержни для перемешивания и полицейский

Полезный инструмент для всех лабораторий, нуждающихся в перемешивании / смешивании веществ.
