Где делать розетку под кондиционер

Содержание:

Когда наступает лето, так хочется очутиться в прохладном и уютном помещении, которое защитит от палящих солнечных лучей. Спастись от жары можно, установив в квартире систему кондиционирования. Раньше подобное оборудование было доступно только очень состоятельным людям. Теперь положение изменилось. Приобрести устройство, контролирующее состояние микроклимата в комнате, может практически каждый человек. При установке оборудования появляется закономерный вопрос: где должна размещаться розетка для кондиционера? В данной статье мы рассмотрим, как правильно её расположить, и какие способы могут использоваться при подключении системы охлаждения.

Подготовка к установке кондиционера

Перед началом установки розетки для кондиционера, нужно рассмотреть различные варианты подключения охлаждающей системы:

• точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
• если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
• установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Можно ли подключить кондиционер к обычной розетке

Для бытовых сетей суммарная потребляемая мощность одного бытового электроприбора не должна превышать 1386 Вт; если характеристики кондиционера больше этого показателя, нужно прямое подключение к распределительному электрощиту, а не к обычной розетке.

При выборе подключения в розетку или в щиток нужно учитывать следующие факторы:

• Суммарная пиковая нагрузка на линию электросети. Учитываются все подключенные приборы.
• Возможность изменения схемы прокладки электропроводки. Это делают во время ремонта.
• Наличие автомата от перегрузки.
• Конструкция кондиционера. Для сплит-систем наружный блок коммутируют напрямую к электрощиту, внутренний можно подключить через розетку.

Для промышленных моделей с большой мощностью обязательно подключение без розетки напрямую к распределительному щиту, прокладывается отдельный кабель.

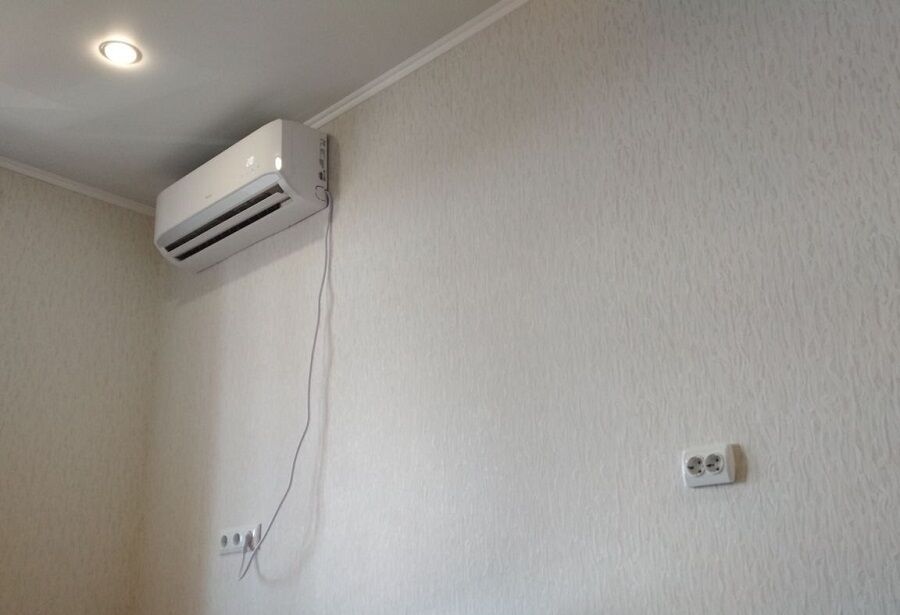

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

• особенностей дизайна комнаты;
• где располагаются мебель и бытовая техника;
• толщины сечения электрической проводки;
• мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

• расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см;
• расстояние от потолка до точки подключения составляет 30 см;
• при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см;
• при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см. Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его;
• точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника;
• если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

• от потолочного перекрытия – от 15 см;
• от поверхности пола – от 90 см;
• расстояние от откоса окна – 10 см;
• удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов. Важно учитывать максимальную нагрузку.

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Стандартная высота розетки для кондиционера составляет 30 см от потолка. Внутренний модуль сплит-системы монтируется чаще всего под потолком, поэтому и электрический узел должен располагаться в непосредственной близости от него.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

• идеальное расстояние от потолка — 15–30 см;
• при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
• если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Какая розетка нужна для кондиционера

Главный параметр выбора розетки для кондиционера – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

• обязательно подключение к заземлению;
• класс защиты – IP54;
• тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Требования к параметрам сетевого провода кондицонера

Подключая систему кондиционирования к розетке, нужно учитывать длину сетевого провода; по требованиям он должен легко, без натяжения дотягиваться до точки питания. Также стоит принять во внимание такие характеристики:

• Сила тока.
• Количество жил.
• Сечение.
• Число фаз.
• Удаленность щитка.

Подойдет электропроводка, которая выполнена из меди. Рекомендуются провода с однофазным соединением. Что касается величины диаметра сечения, то ее оптимальный размер – 1,5-2,5 миллиметра.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

Порядок установки розетки для кондиционера содержит следующее:

1. Сделайте штробы и отверстие.
2. Установите проводку.
3. Зачистите концы проводов на 0,5-1 см.
4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
6. Проверьте надежность соединения.
7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Уставновка розетки для кондиционера своими руками

Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:

1. Снять наружную панель.
2. Демонтировать кабельный фиксатор.
3. В отверстие, расположенное на задней поверхности охладителя, установить кабель.
4. Зачистить и затянуть в клеммах концы кабельного провода.
5. С помощью фиксатора прикрепить провод.
6. Установить декоративную крышку.

Блок, находящийся снаружи, получает электроэнергию от блока, установленного внутри помещения и подсоединённого к распределительной коробке.

Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:

• между соседними проводами расстояние не менее 3 мм;
• укладывать провод можно в вертикальной или горизонтальной плоскости;
• соединения проводятся с помощью болтов или клемм.

Что делать, если розетка для кондиционера перегревается

Основная причина нагрева (перегрева) розетки для кондиционера – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

• Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
• Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
• Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
• К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

Какие неисправности могут возникнуть при эксплуатации кондиционера и как их устранять — подробнее об этом тут.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга. В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового.

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание.

Заземление кондиционера

Заземление кондиционера – неотъемлемая часть для безопасного проведения электрической сети. Это искусственно созданный контакт между землёй и электроустановкой. Смысл в понижении напряжения, чтобы исключить риск для людей и животных.

Электрический ток выбирает наименьший путь сопротивления, поэтому заземляющая система находится ниже других источников электрической цепи.

Несмотря на это, несоблюдение правил может привести к печальным последствиям. Есть два важных пункта:

1. Нельзя выдёргивать штепсель во время работы устройства. Сначала кондиционер требуется выключить, а затем, аккуратно держась за штепсель, плавно вытащить шнур из розетки.
2. Контакт заземляющего провода запрещён с молниеотводом, водопроводом и газопроводом.

Не стоит путать заземление с занулением. Если заземление предназначено для понижения напряжения до безопасного уровня, то зануление отключает систему в момент аварийного случая – например, при пробое корпуса.

Производители в паспорте устройства указывают обязательное наличие заземления, поэтому не стоит пренебрегать рекомендациями профессионалов.

При подозрении на поломку в электросети, заземлении или розетке, следует вызвать мастера.

Правильный монтаж розетки обеспечит надёжную и безопасную работу кондиционера на долгие годы. Важно учесть нюансы и сделать работу качественно.

Заключение

Не имеет значения, сколько гнезд в помещении и где они располагаются. Главное, чтобы они могли выдержать номинальное напряжение приборов, подключаемых в сеть. Для кондиционера нужно сделать отдельную линию. Если это не представляется возможным, то следует учесть возможности общей сети. Не забывайте о том, что шнур от внутреннего модуля кондиционера редко доходит до 1 м в длину, поэтому при расположении розеток ориентируйтесь на эту цифру.

Монтируя новое гнездо под сплит-систему, соорудите заземление. Розетка должна подсоединяться только через автомат защитного отключения. Мастера советуют отдавать предпочтение евророзеткам. Они предназначены для приборов с высокой мощностью. После монтажа электрического узла необходимо вызвать специалиста, который проводил монтаж сплит-системы, и попросить его провести пробное подключение. Только так вам удастся сохранить гарантию на прибор.



Источники:

• https://ventkam. ru/vozduh/konditsionirovanie/rozetka
• https://ventilation-conditioning.ru/montazh/rozetka-dlya-kondicionera.html
• https://vozduhstroy.ru/kondicionery/rozetka-pod.html
• https://TopVentilyaciya.ru/ventilyaciya/elementy/rozetki-dlya-podklyucheniya-konditsionera.html
• https://StrojDvor.ru/kondicionirovanie/instrukcii/nuzhna-li-otdelnaya-rozetka-dlya-kondicionera-i-na-kakoj-vysote-ej-raspolozhit/

Где делать розетку под кондиционер

Для электрического снабжения сплит-системы требуется правильное подсоединение к сети. При этом у разных моделей схемы иногда отличаются. Важно учесть все тонкости и нюансы, чтобы техника работала исправно. В материале пойдет речь о подготовке и этапах проведения работ.

Краткое содержимое статьи:

Подготовка к монтажу сплит-системы

Перед тем, как определить место для установки кондиционера, стоит учесть следующие особенности:

• правила устройства линий электропередач;
• размещение предметов мебели и прочих деталей обстановки;
• общее обустройство комнаты;
• длина провода (при необходимости его можно удлинить).

Возможность подключения сплит-систем к стандартным розеткам

Чтобы подключить кондиционер, нужно учесть показатель максимальной нагрузки (она будет зависеть от сырья, из которого сделана проводка, и конструкционных особенностей). Для бытовой электросети суммарное значение мощность, потребляемая одним прибором, должна быть не выше 1 386 Вт.

Если этот показатель выше, понадобится соединение к специальному распределительному щиту. Внешний блок сплит-систем электрики советуют коммутировать непосредственно к нему, внутренний – к штепсельному гнезду.

Для промышленной мощной модели понадобится проложить кабель для прямой коммутации к щиту.

Расположение розетки

Высота

Разъем запрещается делать на произвольной высоте. При монтаже важно руководствоваться правилами устройства электроустановок (7.1.48-1.50), а также СП 31-110-2003. Здесь указаны критерии, которые позволят определить нужное расположение.

Основные рекомендации при расчете высоты:

• 15-30 см от потолочных перекрытий;
• не менее 90 см от пола;
• 10 см от оконного откоса;
• 50 см от газопровода.

При этом следует учесть максимальные нагрузки.

Как выбрать место

Обычно электрики рассчитывают общее число приборов, показатели мощности. Для внутреннего модуля выбирают место под самым потолком, следовательно, электророзетка должна быть расположена рядом с ним.

Если блок находится внизу стены, штепсельное гнездо должно находиться на 10-сантиметровом расстоянии от поверхности пола. Важно, чтобы электроузел был доступен, поэтому рядом нежелательно ставить мебель и другие предметы.

Выбор электророзетки

Основной критерий при выборе – номинальный показатель нагрузки. Минимальный запас мощности для разных моделей составляет 10%. Базисное значение напряжения равно 16 А, 220 В. Обязательные условия при выборе:

• возможность заземления;
• влагозащита – IP54;
• тип подсоединения – F либо С.

Монтаж зависит от типа розеток и бывает наружным, накладными либо скрытым. В первом случае предусмотрена установка на стену. Накладную модель необходимо соединить с электропроводкой, которая выходит из стены. Модели, предназначенные для скрытого монтажа, применяются чаще всего.

Параметры сетевого кабеля: основные требования

При подсоединении сплит-системы электрики учитывают длину кабеля. Важно, чтобы он свободно дотягивался до источника электропитания. Кроме того, учитывают следующие число жил и фаз, сечение, силу тока, удаленность электрощита. Среди дополнительных рекомендаций экспертов можно упомянуть наличие однофазного соединения. Нежелательно приобретать проводку из алюминия, лучше предпочесть медную.

Установка

Перед тем, как начать работу, стоит выключить электричество и удостовериться, что сеть обесточена. Для этого применяется индикатор. Для монтажа понадобится перфоратор, термоусадочная и изоляционная лента, штроборез, насадка для отверстия в поверхности стены.

Порядок действий

Далее описано последовательность проведения работ:

1. Для начала нужно сделать штробы и отверстие.
2. Затем можно установить электропроводку. При этом концы нескольких проводов (фаза, ноль и заземление) следует очистить на 0,5-1 см.
3. Для скрытой розетки понадобится ослабить фиксирующие метизы в подготовленном отверстии, для накладной или наружной – снять крышку.
4. После этого зачищенные провода помещают нужно закрепить в клеммах и проверить, насколько надежно соединение.
5. Следующий шаг – установка и закрепление корпуса в стене.
6. Далее индикаторной отверткой необходимо проверить наличие электроцепи.

Когда все будет готово, важно убедиться, что корпус надежно закреплен.

Соединение внутреннего и внешнего системного модуля

Чтобы соединить блоки кондиционера, нужно выполнить следующие действия:

1. Демонтировать внешнюю панель, а затем фиксатор кабеля.
2. После этого следует установить провод в отверстие, которое находится на задней поверхности прибора.
3. Следующий этап – зачистка концов кабеля и затягивание их в клеммах. Далее его понадобится прикрепить фиксатором и установить на место крышку.

Действия при перегреве электророзетки

Причиной перегрева становится отсутствие хорошего контакта с электропроводами в штепселе или самой розетке. Чтобы проверить, все ли в порядке с вилкой, подключают любой прибор аналогичной мощности со сплит-системой.

Если нагрев снова происходит, стоит отключить электричество, проверить мультиметром, обесточены ли провода, разобрать корпус штепсельного гнезда, осмотреть контакты и то, насколько надежно они подключены.

Если вилка неисправна, ее можно разобрать, проверить содержимое и при необходимости – заменить на новую.

Заземление

Заземление подразумевает искусственное создание контакта между прибором и землей для снижения напряжения. В техпаспорте, который поставляется с кондиционерами, производители указывают на необходимость проведения этой процедуры.

При этом запрещается контакт заземляющих проводов с молниеотводами, водопроводной и газопроводной системой. Для проведения работ лучше вызвать мастера, который сделает все в правильной последовательности.

Заключение

При монтаже важно учесть все детали и рекомендации, последовательно выполнить каждый этап. За счет правильной установки розетки удастся эксплуатировать технику в надежных и безопасных условиях.

Вам понравилась статья? Поделитесь 😉



Где подключить кондиционер (обычная розетка…)? – PortablePowerGuides

Кондиционеры являются обычным явлением в большинстве домов. Однако некоторые домовладельцы не хотят их устанавливать, потому что они потребляют слишком много энергии. Это, как правило, вызывает вопросы о наилучшем способе питания переменного тока. Вы должны подключить большинство приборов к какой-либо розетке, чтобы использовать их. Очевидно, это касается кондиционеров.

Что менее очевидно, так это возможность использования обычной розетки. Еще большее недоумение вызывают вопросы об использовании удлинителей и сетевых фильтров. У некоторых людей есть дома с розетками, которые просто слишком далеко для шнура питания их кондиционера.

Можно ли включить кондиционер в обычную розетку?

Выбор кондиционера зависит от ваших потребностей. Например, оконные кондиционеры идеально подходят для потребителей, которые хотят охладить одну комнату. Вы можете использовать окно переменного тока 120 В, подключив его к обычной розетке. Выделенная цепь не требуется. Хотя, более безопасный вариант — использовать один.

Большинство бытовых приборов могут работать с цепями 120 В, которые есть в большинстве домов. В том числе печи и сушилки. Сюда также входят некоторые кондиционеры, особенно переносные модели.

Если у вас есть оконный кондиционер, он, вероятно, поставляется с номиналом 110/120 В . Однако, согласно SFGATE, для некоторых из более крупных блоков переменного тока требуются цепи 220/240 В . Обычно вы найдете такие рейтинги в центральных кондиционерах , которые могут потреблять до 5000 Вт электроэнергии.

Таким образом, вам необходимо использовать выделенную цепь для больших центральных кондиционеров на 240 В. А также обратите внимание, что розетки 240/250 В имеют другую конфигурацию, чем обычные розетки 120 В.

Нужен ли кондиционеру специальный выход?

Розетки 240/250 В имеют другую конфигурацию слотов, чем обычные розетки 120 В. Поэтому, если у вас есть более мощный кондиционер на 240/250 В, который потребляет много энергии, для него требуется специальная розетка.

Если вам трудно разобраться в информации, поставляемой с вашим кондиционером, и вы не можете определить, нужна ли ему обычная или специальная розетка, просто посмотрите на вилку кондиционера . Он покажет вам конфигурацию слота, которая вам нужна.

В Priority Rental есть ряд диаграмм, на которых показаны типы торговых точек, которые вы найдете, и их рейтинги. Если вы сравните конфигурацию вилки вашего переменного тока с розетками на схемах, вы сможете определить тип розетки, который требуется для вашего переменного тока.

Можно ли подключить кондиционер к сетевому фильтру?

Блоки переменного тока также чувствительны к скачкам напряжения. Колебания мощности, как большие, так и малые, могут вывести из строя схему кондиционера. Вот почему многие домовладельцы решили подключить свои кондиционеры к сетевым фильтрам.

По данным компании Mendel Plumbing, блоки переменного тока могут создавать скачки напряжения. Они вызывают повышение напряжения при запуске. Этот шип может испортить небольшие приборы, такие как фены. Но это не так важно, когда речь идет об эффективных блоках переменного тока с большими ценниками.

Можно ли подключать переменный ток к сетевому фильтру?

Многие электрики не рекомендуют использовать обычные устройства защиты от перенапряжений, которые выглядят как удлинители. Они считают, что потребителям лучше использовать устройства защиты от перенапряжения HVAC.

Это устройства, которые электрик установит на АС конденсат р. Оказавшись на месте, они будут реагировать на скачки напряжения, посылая избыточный ток на землю.

Если вам нужно более комплексное решение , устройства защиты от перенапряжения для всего дома являются лучшим вариантом . Они защищают каждый прибор в вашем доме от скачков напряжения.

Однако, прежде чем купить сетевой фильтр HVAC или даже сетевой фильтр для всего дома, вам следует осмотрите свой кондиционер , чтобы убедиться, что он в первую очередь нужен.

В разъемах некоторых кондиционеров предусмотрены механизмы защиты от перенапряжения. Всякий раз, когда они обнаруживают скачок напряжения в настенной розетке, они реагируют отключением. Это предотвращает попадание избыточного тока на блок переменного тока.

Другими словами, если вы подключаете блок переменного тока с такой функцией к сетевому фильтру, вы, по сути, подключаете сетевой фильтр к другому сетевому фильтру.

Естественно, вы не должны предполагать, что ваш блок переменного тока имеет сетевой фильтр в сетевой вилке. Проверьте руководство. Если у вас остались вопросы, обратитесь к профессионалу. Они исследуют ваше устройство, чтобы определить, требуется ли ему дополнительный сетевой фильтр.

Если вы считаете, что вам нужен сетевой фильтр, вы должны принять во внимание один важный фактор. Устройства защиты от перенапряжений предназначены для реагирования на скачки напряжения. Как только они обнаружат всплеск, они отключатся.

Это проблема, потому что, как было отмечено выше, кондиционеры потребляют большее количество энергии, чем обычно, при первом запуске. Устройство защиты от перенапряжения может интерпретировать этот первоначальный скачок напряжения как скачок напряжения. Если это произойдет, устройство защиты от перенапряжений сработает так же, как и при обнаружении нормального перенапряжения.

Но в долгосрочной перспективе это не проблема. В конце концов, сетевой фильтр не представляет угрозы для работы вашего кондиционера. Если что, устройство защиты от перенапряжения будет поддерживать работу блока переменного тока, защищая его от колебаний напряжения, которые обычно разрушают его чувствительные компоненты.

Можно ли подключить кондиционер к удлинителю?

Удлинители — плохая идея, потому что даже если у вас есть простой оконный кондиционер, который не потребляет столько энергии, как его более крупные аналоги, это все равно может привести к перегреву удлинителя.

У вас больше шансов разжечь пожар с помощью удлинителя, чем если бы вы подключили переменный ток напрямую к настенной розетке. Это не просто вопрос использования правильного манометра.

Удлинители предназначены для временного использования . Люди должны использовать их для решения краткосрочных проблем. И все же многие домовладельцы используют приборы вместо постоянной проводки . Они не понимают, что некоторые сверхпрочные шнуры могут перегреваться , если они интенсивно используются в жаркую погоду.

Вот почему профессиональные электрики хотят, чтобы потребители избегали удлинителей.

Безопаснее использовать стенную розетку.

Безопасно ли подключать переменный ток к удлинителю?

Использование удлинителя может вызвать пожар, а также вывести из строя кондиционер из-за падения напряжения. В связи с этим вы, наверное, понимаете, почему так много электриков убеждены, что удлинители небезопасны .

Вы должны принять во внимание следующее:

1). Если вы хотите узнать, почему многие электрики не одобряют использование удлинителей, , просто посмотрите на шнур питания, поставляемый с вашим AC . Шнур питания переменного тока толстый и короткий.

Другими словами, он достаточно силен, чтобы безопасно передавать большие объемы тока. Длина соответствует сопротивлению . Чем длиннее проводник, тем большее сопротивление встречает ток, тем больше падение напряжения и выделение тепла.

2). Размер шнура питания кондиционера показывает, что прибор потребляет много энергии. Однако большинство удлинителей на рынке имеют тонких проводов . Они тоже длинные. Это увеличивает их сопротивление .

Если вы заставите обычный удлинитель передавать мощность на средний переменный ток, тип с рейтингом 1118 Вт , переменный ток разрушит удлинитель. В худшем случае компоненты удлинителя расплавятся и начнется пожар.

3). Даже если выделяемого тепла недостаточно, чтобы вызвать пожар, падение напряжения, вызванное сопротивлением, может повредить двигатели кондиционера . Это связано с тем, что переменный ток не может получить мощность, необходимую для поддержания крутящего момента, необходимого для выполнения своей роли.

Какой удлинитель можно использовать для переменного тока?

Лучший удлинитель для сети переменного тока — шнур 14 калибра. Он обрабатывает мощность, генерируемую переменным током, предотвращая перегрев и возгорание. Кроме того, мощность удлинителя должна соответствовать мощности блока переменного тока.

Если удлинители опасны только тогда, когда вы выбрали неправильный, вы должны убедиться, что вы выбрали правильный удлинитель для вашего кондиционера. Только так можно исключить риски, связанные с их использованием. Вы можете сделать это, принимая во внимание следующие факторы:

1). 14 Измерительный удлинитель

Измерительный прибор показывает толщину удлинительного шнура. Вы должны помнить, что обычные кондиционеры имеют толстые шнуры питания. Попробуйте подражать им, купив удлинитель с подходящим калибром.

Чем толще шнур, тем больший ток он может выдержать. Компания Mental Floss ожидает, что потребители будут стремиться к 12 или 14 калибрам. Шнура 14-го калибра более чем достаточно. Но вы должны искать провод 12 калибра, чтобы быть в безопасности.

2). Удлинитель с питанием от блока переменного тока

Найдите минутку, чтобы определить рейтинг вашего кондиционера. Мощность удлинителя должна соответствовать мощности блока переменного тока.

Если у вас все еще есть руководство по эксплуатации вашего кондиционера, прочтите его. Он покажет вам объемов тока, потребляемых прибором . Если у вас нет руководства, посмотрите на сам кондиционер. Он покажет количество потребляемой электроэнергии в ваттах.

Согласно Home Air Advisor, деление ватт на вольты даст вам силу тока. Подберите мощность удлинителя к этой силе тока.

Если вы можете достать удлинитель 12-го калибра с нужной силой тока, вы сможете подключить к его розеткам кондиционер без каких-либо несчастных случаев.

Можно ли подключить блок питания к удлинителю?

Вы можете подключить блок питания к удлинителю, особенно если у вас более новая модель. Новые блоки переменного тока не потребляют столько энергии, сколько их старые аналоги. Они с меньшей вероятностью перегрузят удлинитель.

Безопасно ли подключать кондиционер к удлинителю?

Если удлинитель рассчитан на силу тока, используемого в сети переменного тока, вы можете безопасно использовать его для работы кондиционера. Тем не менее, большинство удлинителей на рынке слишком слабые.

Обычный удлинитель со временем перегреется и перегрузится, что приведет к возгоранию. Если вы хотите использовать удлинитель, не страдая от последствий, недостаточно выбрать правильный датчик.

Сотрудники Patch ожидают, что потребители будут отдавать предпочтение разветвителям питания с автоматическими выключателями, которые могут реагировать на перегрузку . Они также призывают потребителей использовать короткие удлинители со шнурами, длина которых не превышает шести футов. Это минимизирует сопротивление.

Кроме того, разветвители должны быть временными. Длительное использование увеличивает связанные с этим риски.

Какой из них лучший?

Между разветвителями, удлинителями и сетевыми фильтрами лучше всего использовать сетевые фильтры. Разветвители и удлинители с автоматическими выключателями могут защитить от перегрузки. Но они не могут обеспечить удовлетворительную защиту от перенапряжений, чем и выделяется сетевой фильтр.

Лучший способ подключения кондиционера к розетке

Лучший способ подключения кондиционера к розетке – использовать настенную розетку. Если у вас есть цепь на 110–120 В, а номинал вашего переменного тока составляет 220–240 В, вы можете превратить свою цепь на 120 В в цепь на 240 В, которую можно выделить для сети переменного тока.

Если розетка находится далеко, но все еще в радиусе 10 футов, замените короткий шнур питания переменного тока на более длинный . Это может сделать любой грамотный электрик.

В конце концов, если вы можете найти способ подключить переменный ток к настенной розетке, вы должны это сделать, особенно если это означает подключение к выделенной цепи.

Заключение

Можно ли подключить кондиционер к удлинителю? Да, ты можешь. Это также относится к разветвителям питания и устройствам защиты от перенапряжений. Переменный ток может легко перегрузить эти устройства. Он может вызвать пожар, вызывая перегрев вилок и кабелей удлинителей, удлинителей и устройств защиты от перенапряжений.

Но если у вас есть удлинители 12 или 14 калибра, разветвители или устройства защиты от перенапряжений с силой тока, соответствующей переменному току, они будут передавать электроэнергию на устройство без перегрузки или перегрева.

Общие сведения о розетках кондиционеров на 240/250 В

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный профсоюзный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 30.11.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

В то время как большинство небольших подключаемых к розетке приборов и электроприборов в вашем доме работают от цепей с напряжением 120 вольт и подключаются к обычным розеткам, более крупные приборы, включая электрические плиты, электрические сушилки, электрические водонагреватели и более крупные кондиционеры, питаются от сети 120 В. /240-вольтовые цепи. Иногда эти более крупные приборы имеют «жесткую проводку», что означает, что провода цепи подключаются непосредственно к приборам, но другие более крупные приборы подключаются через штепсельные шнуры.

По сравнению с розеткой на 120 вольт, розетка на 120/240 вольт или 240 вольт будет иметь заметно другую конфигурацию слотов и будет варьироваться в зависимости от того, является ли цепь 20 ампер, 30 ампер или больше. Например, 50-амперная электрическая розетка на 240 вольт будет выглядеть совсем иначе, чем 20-амперная 240-вольтовая розетка для кондиционера.

Важно отметить, что для всех приборов на 120/240 вольт требуется выделенная цепь, которая питает только прибор и никакие другие приборы в цепи. Это отличается от многих цепей на 120 вольт, которые могут питать несколько осветительных приборов или настенных розеток вместе с их линиями.

Почему переменный рейтинг?

Номинальные напряжения на электрических приборах и цепях могут немного сбивать с толку. Вы можете увидеть электрическую цепь или большой прибор, рассчитанный на 208, 220, 230, 240 или 250 вольт, или он может быть помечен как «120/240 вольт».

Во всех смыслах и целях это одни и те же рейтинги. Различные числа отражают тот факт, что напряжение в бытовой сети несколько меняется, поскольку оно доставляется в ваш дом от коммунальной компании.

Одно время двухполюсные цепи обычно назывались цепями на 240 вольт. Но электрические услуги сегодня могут быть несколько выше, поэтому цепи могут иметь маркировку «240/250 вольт». Когда вы видите рейтинг с такими числами, как 208, 220, 230, 240 или 250 вольт, все они относятся к одному и тому же — двухполюсной цепи, которая питается от обеих горячих шин в сервисе. панель.

Что такое двухполюсная цепь?

На распределительном щите дома двухполюсные автоматические выключатели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают питание 240 вольт (хотя это число может варьироваться). Это выключатели, которые занимают два слота на печатной плате и часто подают питание на большие приборы.

Точно так же 120-вольтовые однополюсные цепи могут варьироваться от 110 до 130 вольт; все они относятся к одному и тому же типу цепи — однополюсной цепи, питаемой от одной горячей шины на главном сервисном щите.

Когда такое устройство, как кондиционер, имеет переменное номинальное напряжение, например 208/230 вольт, это указывает на верхний и нижний диапазоны тока, потребляемого устройством во время работы. Такие номиналы не имеют особого значения, потому что все бытовые двухполюсные цепи легко справляются с этим диапазоном напряжения.

Цепи кондиционера

Некоторые переносные кондиционеры представляют собой приборы на 120 вольт, которые подключаются к стандартным настенным розеткам, но более крупные кондиционеры — некоторые оконные и переносные модели, а также стационарные центральные кондиционеры — питаются от цепей 240/250 вольт. Для самых больших центральных блоков может потребоваться схема на 50 ампер, в то время как для самых маленьких центральных блоков кондиционирования могут потребоваться цепи на 15 ампер. В большинстве домов для центрального кондиционера типичны цепи 240/250 В на 30 или 40 ампер.

Для портативных подключаемых кондиционеров на 240/250 вольт, таких как те, что встраиваются в окна, типичны цепи на 20 ампер. В любом случае цепь должна быть выделена для кондиционера. В соответствии с Кодексом цепь не может обслуживать какие-либо другие бытовые приборы или приспособления в вашем доме.

Кабельная разводка цепей кондиционера

Как и любая другая электрическая цепь, цепи кондиционера обычно соединяются неметаллическим (NM) кабелем. Сечение провода должно соответствовать силе тока в цепи. Для оконного кондиционера на 20 ампер обычно используется провод 12-го калибра; для оконного кондиционера на 30 ампер используется провод 10-го калибра. Кондиционеры иногда отключают автоматический выключатель во время запуска; однако это случается редко, потому что автоматические выключатели рассчитаны на то, чтобы справляться с этим перенапряжением, в отличие от старых конфигураций предохранителей, используемых в старых домах.
