Размеры розетки: система стандартов электроустановочных устройств
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.
Размеры розеток различных производителей могут существенно различаться
Общие характеристики и размеры розетки по стандарту
Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

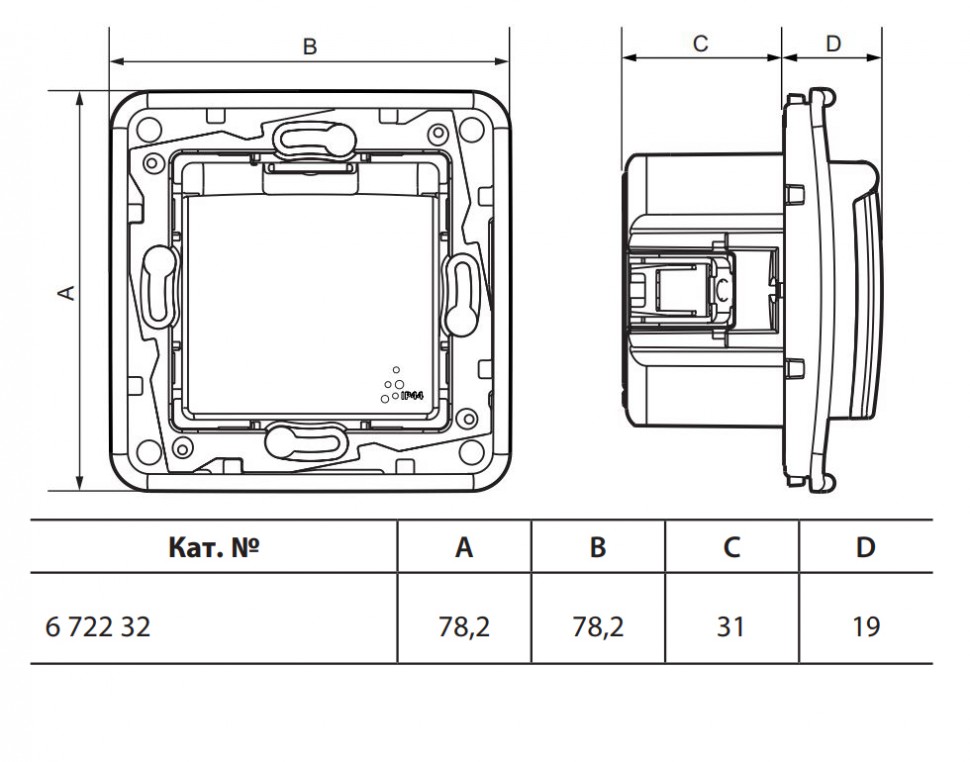

Размеры встроенной розетки Legrand Valena
По способу установки и типу конструкции розетки бывают:
- встроенными;
- накладными;
- переносными.
Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.
Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.
Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.
Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом.
Для этих целей предусмотрены специальные подрозетники.
Размеры тройного блока с розеткой и выключателями
Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.
В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).
Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.
Корпусная часть розеток изготавливается из различных материалов:
- пластика;
- карболита;
- керамики;
- резины (каучук).
Размеры накладной розетки с заземлением
Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.
Типовые размеры утопленных в стену розеток
Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.
Размерная линейка типовых изделий:
| Длина, мм | Ширина, мм | Глубина, мм |
| 65 | 65 | 11 |
| 71 | 71 | 30 |
| 75 | 75 | 35 |
| 80 | 80 | 38 |
| 161 | 82 | 40 |
| 244 | 84 | 41 |
| 295 | 85 | 50 |
| 366 | 86 | 55 |
Минимальная дистанция между распорными лапками составляет 50 мм.
Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.
Параметры самых распространенных моделей:
| Элемент конструкции | Длина (высота), мм | Ширина, мм | Толщина, мм |
| Основание рабочей части | 71 | 71 | 30,7 |
| Защитная рамка на розетке | 122 | 81 | 21,6 |
Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.
Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.
Технические характеристики розеток: стандарт напряжения в сети
Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.
Розетки, применяемые в быту, рассчитаны на напряжение 220В
Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника.
В домашних условиях могут использоваться и более мощные потребители. К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.
Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.
В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.
Круглая розетка с заземлением в оригинальном деревянном корпусе
Размеры стандартных розеток штепсельного типа
В бытовых условиях используются штепсельные розетки. Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.
Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.
Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):
| Наименование | Длина, мм | Ширина, мм | Толщина, мм |
| Размеры утопленных розеток | |||
| РС6-252 | 80 | 80 | 34 |
| РС6-122 | 81 | 81 | 43 |
| 2РС6-071 (двойная) | 94 | 80 | 51 |
| Размеры накладных розеток | |||
| РА6-252 | 60 | 60 | 37 |
| РА6-123 | 60 | 60 | 37 |
| 2РА6-072 (двойная) | 98 | 60 | 37 |
| 2РА36-043 (двойная) | 98 | 60 | 37 |
| 2РА6-119 (двойная) | 98 | 60 | 37 |
| РА16-251 (двойная, боковое заземление) | 60 | 60 | 48 |
| РА16-117 (двойная, боковое заземление) | 60 | 60 | 48 |
Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим).
Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).
Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).Универсальная фурнитура: размеры рамок и розеток
Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.
Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.
Рамка позволяет объединить вместе две и более розетки
Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.
Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:
- суппорт;
- механизм;
- рамка;
- лицевая панель (у выключателей – клавиши).
Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.
Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками
Размерная сетка и особенности розеток Легранд
Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке.
Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.
Стандартные размеры розеток Легранд (штепсельные):
| Высота, мм | Ширина, мм | Глубина, мм |
| 75 | 75 | 11 |
| 161 | 82 | 11 |
| 244 | 82 | 11 |
| 295 | 84 | 11 |
| 366 | 86 | 11 |
Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.
Размерные параметры одинарных розеток Legrand (популярные серии):
| Название серии | Высота, мм | Ширина, мм | Глубина, мм |
| Аллюр | 75 | 75 | 11 |
| Валена | 82 | 82 | 11 |
| Селян | 84 | 161 | 11 |
| Лайф | 86 | 114 | 11 |
В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.
Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.
Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger
Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий.
Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.
Размеры розеток и рамок производителя Legrand
В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.
Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.
Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.
Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.
Оригинальная продукция бренда Schneider Electric
Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.
Стандартные рамки для розеток и формула для вычисления размеров
Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.
Стандартные габариты блочных розеток Велена (с рамками):
| Количество розеток в рамке, шт. | Высота, мм | Ширина, мм | Глубина, мм |
| 2 | 82 | 153 | 11 |
| 3 | 82 | 224 | 11 |
| 4 | 82 | 295 | 11 |
| 5 | 82 | 366 | 11 |
Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:
Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки
При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.
Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.
Статья по теме:
Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона
Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.
Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов.
Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.
Евро- и отечественные стандарты размещения розеток и выключателей
Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.
Накладные угловые розетки на кухне
Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.
На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.
Различия между отечественными моделями и розетками европейского стандарта
Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.
Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.
Розетка с заземлением и дополнительными USB разъёмами
Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).
Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.
Размеры стаканов под розетку и правила их размещения в комнатах
Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.
Типовые размеры монтажных коробок:
| Диаметр, мм | Высота, мм | Глубина, мм |
| 50 | 116 | 40 |
| 60 | 116 | 45 |
| 65 | 116 | 68 |
| 68 | 116 | 70 |
| 70 | 116 | 80 |
Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.
При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.
Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.
Монтажные размеры установочной коробки KP 67/3 для твёрдых стен
Основные правила проектирования проводки:
- Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
- К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
- Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
- Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
- Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.
Стандарты размещения монтажных коробок для розеток в помещении
По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.
Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов
Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола.
Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.
Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.
ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.
В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.
Влагозащищенная розетка с крышкой для ванной комнаты
В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.
При установке розеток особое значение нужно уделить комфорту и безопасности.
А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.
Размер розетки с рамкой
Довольно часто, на этапе проектирования или монтажа электропроводки, необходимо заранее знать размер розетки с рамкой, например, для выбора оптимального места её расположения.
Сложность заключается в том, что зачастую, в зависимости от производителя и модели, внешние габаритные размеры розеток могут значительно различаться. И обычно, до конца ремонта, вы сами не знаете конкретную модель, которая будет установлена, а идёте выбирать розетки и выключатели уже перед самым монтажом.
Сразу хочу отметить, что основные размеры встраиваемой розетки, её видимой части, формируются за счет рамки. Более наглядно, это показано на изображении ниже. Такая рамка универсальна и подходит ко всем компонентам этой серии электроустановочного оборудования – для выключателей, переключателей, диммеров и конечно же розеток.
Каждое свободное место у такой рамки, называют постом, так, например, рамка на две розетки называется двухпостовая и т.д.
Размер современной розетки с рамкой
Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования – это сбалансированная, универсальная серия, некий стандарт на который равняются многие.
Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.
Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм
Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке – высота х ширина х глубина.
Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм
Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм
Думаю теперь понятно, что размер розетки с рамкой Legrand Valena – это тот необходимый средний показатель, на который можно всегда ориентироваться.
Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.
А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.
Универсальная формула расчета ширины рамок для электрических розеток
Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71
Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:
Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм
Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм
Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.
Если же вы не нашли информацию в сети по интересующму вас размеру розеток с рамкой конкретноей модели, пишите мне в комментариях к статье и я обязательно постараюсь перативно помочь. Кроме того, задавайте вопросы, оставляйте ваше мнения, поправки!
Розетки Legrand Valena
Розетки Legrand Valena — надежный контакт в элегантном корпусе!
Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартные подрозетники или блоки электроустановочных коробок с межцентровым расстоянием 71 мм.
Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи «лапок»-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).
Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.
Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемого провода составляет 2,5 кв.мм.
Популярные розетки Legrand Valena
Механизмы Legrand Valena поставляются без рамок (кроме двухместной розетки). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.
Остальной ассортимент выключателей и переключателей Legrand Valena
Механизмы розеток Legrand Valena поставляются без рамок (кроме двухместных розеток). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.
Розетка Legrand Valena с заземлением и защитными шторками (механизм) 774421 — белый цвет | Розетка двухместная Legrand Valena с заземлением и защитными шторками 774427 — белый цвет | Розетка Legrand Valena с заземлением и с крышкой (механизм) 774422 — белый цвет |
Розетка ТВ Legrand Valena 1,5дБ (механизм). Для подключения типа «звезда» (примерно равное расстояние от сплитера до всех розеток) 774429 — белый цвет | Розетка ТВ проходная 14дБ Legrand Valena (механизм). Используется при соединении розеток шлейфом. 774431 — белый цвет | Розетка Legrand Valena с заземлением и с крышкой IP44 (механизм) 774220 — белый цвет |
Розетка информационная (компьютер RJ45 + телефон RJ11) Legrand Valena (механизм) 774230 — белый цвет | Розетка компьютерная 2хRJ45 Legrand Valena (механизм) 774231 — белый цвет | Розетка телефонная 2хRJ11 Legrand Valena (механизм) 774439 — белый цвет |
Розетка ТВ+спутник+радио 1,5дБ Legrand Valena (механизм) 774435 — белый цвет | Розетка ТВ+спутник+радио оконечная 10дБ Legrand Valena (механизм) 774436 — белый цвет | Розетка ТВ+спутник+радио проходная 14дБ Legrand Valena (механизм) 774437 — белый цвет |
Розетка аудио Legrand Valena (механизм) 774223 — белый цвет | Розетка аудио двойная Legrand Valena (механизм) 774424 — белый цвет
| Коробка для открытого монтажа розеток и выключателей Legrand Valena 776181 — белый цвет |
| ||
Заглушка для свободного места в рамке Legrand Valena (без рамки) 774446 — белый цвет
| Розетка Legrand Valena с заземлением и системой выталкивания (механизм) 774394 — белый цвет | Рамка одноместная с крышкой Legrand Valena IP44. 774450 — белый цвет |
Совместима со всеми механизмами, кроме IP44.Рамки Legrand Valena
774451 Рамка одноместная Legrand Valena белая 774351 Рамка одноместная Legrand Valena слоновая кость | ||
774452 Рамка двухместная Legrand Valena белая 774352 Рамка двухместная Legrand Valena слоновая кость | ||
774453 Рамка трёхместная Legrand Valena белая 774353 Рамка трёхместная Legrand Valena слоновая кость | ||
774454 Рамка четырёхместная Legrand Valena белая 774354 Рамка четырёхместная Legrand Valena слоновая кость | ||
774455 Рамка пятиместная Legrand Valena белая 774355 Рамка пятиместная Legrand Valena слоновая кость |
Ничего не найдено для Apple Touch Icon Png
Выключатели
Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза
Электрооборудование и безопасность
Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей
Светильники
Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций.
Правильный монтаж с
Электрооборудование и безопасность
Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям
Светильники
Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по
Розетки
Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего
Ничего не найдено для Apple Touch Icon Png
Выключатели
Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза
Электрооборудование и безопасность
Теплые полы – это не роскошь, а комфорт.
При наличии в семье маленьких детей
Светильники
Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с
Электрооборудование и безопасность
Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям
Светильники
Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по
Розетки
Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего
Размеры подрозетников: диаметр, глубина, межосевое расстояние
Как выбрать установочную коробку
При покупке подрозетника нужно обращать внимание на такие его параметры:
Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон
Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая
Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.
Монтаж по стене с кафелем
Следует помнить, что кафель – довольно хрупкий материал
Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.
Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.
Если стена уже облицована кафелем, рез нужно делать только коронкой.
Конструктивные особенности
Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:
Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки.
Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.
Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).
По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).
Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:
Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.
Разметка стен и подготовка отверстий
Разметка и вырезание отверстий под розетки
Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:
- до центра отверстия розетки 30 см;
- до центра выключателя 90 см;
- для стиральной машины один метр;
- для кухонного стола 1м 20 см;
- не ближе, чем 20 см до дверного проема;
- расстояние до газовых коммуникаций не менее 50 см.
Пропитка гипсокартона грунтовкой
Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.
Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону
Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.
Разметка стен для установки подрозетников
Установка подрозетников в гипсокартон начинается с разметки перегородок
В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников
Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.
Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.
Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.
Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.
Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.
Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры
Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.
После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.
Конструктивные отличия подрозетников
Основой любого подрозетника металлического или пластикового является корпус в виде стакана.
Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.
Пример крепления подрозетников в бетонную стену гипсовым раствором
Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.
Пластиковый подрозетник с креплением для гипсокартонных стен
При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.
Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.
Овальный подрозетник для установки двух элементов
Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.
Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.
Пример установки набора подрозетника с розеткой в конструкции плинтуса
Отличие креплений по размерам
Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.
Размеры производители привязывают к стандартам
По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.
Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки
С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно
Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.
5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.
Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.
Полезные советы
Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.
Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.
Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).
Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).
Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.
Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее.
Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).
За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.
Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.
Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.
Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.
Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.
При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.
Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.
Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.
О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.
Основные виды двойных розеток
Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.
Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.
Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.
Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.
В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:
- Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
- С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
- Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.
Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.
И первая из них: это выбор по стоимости
Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?
Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.
Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.
Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.
Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.
Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».
В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.
Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.
Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.
Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).
В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.
Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.
А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.
Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.
Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.
Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).
Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить
И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать
Как заменить подрозетник при этом не испортив обои?
Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.
Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.
Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.
И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.
Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».
Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.
Андрей Белый. REMONT-EKSPERT.RU
При использовании материалов AXIOMPLUS.COM.UA
Все права защищены. Копирование разрешено только с ссылкой на первоисточник
Назначение и функции подрозетника
Монтажные коробки выполняют не только функцию крепежа, но и защищают от возгораний, обеспечивают надежную изоляцию соединений. Самые первые конструкции подрозетников были металлическими, а затем стали изготавливаться из пластика. Данный материал отличается высокой технологичностью, низкой стоимостью, а коробки, выполненные из него, обладают всеми необходимыми качествами.
Довольно часто возникают ситуации, когда установка розетки сопровождается одновременной заменой подрозетника. Они стоят внутри стены в течение длительного времени, поэтому в процессе эксплуатации невозможно проконтролировать и определить их техническое состояние.
Неисправности выявляются тогда, когда при вытаскивании вилки, вместе с розеткой из отверстия в стене выпадает и установочная коробка. Это может произойти по следующим причинам:
- Материал стены, служивший основанием для подрозетников, разрушился, что характерно для зданий старой постройки.
- Установочная коробка не держится, поскольку она изначально была не качественно закреплена в посадочном месте.
- Низкое качество самого изделия.
- Частое вытаскивание вилки за провод приводит к постепенному расшатыванию подрозетника и розетки.
Многие хозяева задаются вопросом о необходимости использования установочных коробок. Некоторые из них выполняют монтаж розетки прямо в стене, без подрозетника. Однако это не дает гарантий надежности и безопасности при дальнейшей эксплуатации.
Поэтому рекомендуется использовать установочные коробки, так как они выполняют несколько важных функций:
- При монтаже механизм розетки оказывается надежно закреплен внутри коробки и не вываливается. Задача, как закрепить изделие решается с помощью винтов или распорных лапок.
- В установочную коробку могут монтироваться не только розетки, но и выключатели, а также другие средства коммутации.
- В некоторых схемах подрозетники выполняют функцию распределительной коробки.
- Обеспечивается дополнительная изоляция механизма от материала стен. Электрический потенциал с контактов остаётся внутри и не попадает на конструкции стен, которые могут обладать токопроводимостью.
- Изделия, сделанные из негорючего пластика, надежно защищает от возгораний, а сама конструкция не допускает попадания в розетку пыли, влаги и посторонних предметов.
ATLAS DESIGN розетки и выключатели Schneider Electric
Цена
Подкатегория
Выключатели USB зарядное устройство Светорегуляторы Розетки электрические Переключатели Розетки телефонные Розетки компьютерные Розетки акустические Розетки телевизионные Вывод кабеля Датчики движения Термостаты Коробки для накладного монтажа Рамки Заглушка Переходной адаптер Карточный выключатель Выключатели жалюзи
Цвет
белый бежевый алюминий сталь красная изумруд Шампань Мокко Жемчуг Грифель Карбон Прозрачный МЕТАЛЛ СЕРЕБРО МЕТАЛЛ ЛАТУНЬ МЕТАЛЛ ОНИКС СТЕКЛО БЕЛЫЙ СТЕКЛО АЛЮМИНИЙ СТЕКЛО ШАМПАНЬ СТЕКЛО МОККО СТЕКЛО ЧЕРНЫЙ МАТОВОЕ СТЕКЛО БЕЛЫЙ МАТОВОЕ СТЕКЛО ЧЕРНЫЙ МРАМОР КРЕМ РОЯЛ МРАМОР АЙС ГРЕЙ ДЕРЕВО БАМБУК ГРИФИЛЬ
Вид Товара
Механизмы Механизм Изделие в сборе Рамки и аксессуары
Кол-во постов
1 2 3 4 5
Характеристики
без заземления с заземлением
Подсветка
Да Нет Неважно
Вид Выключателя
1-клавишный 2-клавишный 3-клавишный
Защитная крышка
Да Нет Неважно
Защитные шторки
Да Нет Неважно Сбросить фильтр НайтиРазмеры розеток в порядке от наименьшего до наибольшего
Использование гаечного ключа может быть доступно, когда вам нужно выполнять работу в сарае или дома. Однако, когда у вас есть много разных размеров, вы можете быстро перегрузить свой портативный рабочий стол.
Выбор наборов розеток, в которых отображаются все розетки в порядке от наименьшего к наибольшему, — это еще не все. Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас есть диски разных размеров, поэтому некоторые сокеты не подходят для отдельных разъемов.
Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете торцевой ключ правильного размера и у вас есть подходящий размер диска.
Наиболее распространенные размеры дисков
Привод вашего торцевого ключа — это квадратное сечение на храповике. Некоторые размеры допускают различное количество розеток, которые могут быть метрическими и SAE.
Обычно встречаются три стандартных размера, хотя есть и другие.
- Приводы 1/4 ”: Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для головок меньшего размера, возможно, до 14 мм максимум.
- Приводы 3/8 ”: Вы находите их наиболее универсальными, поскольку они могут закрывать розетки для различных областей, от работы по дому до вашего автомобиля и многих других.
- 1/2 ”Приводы : Обычно используются для более серьезных работ на транспортных средствах, где гайки более прочны и требуют большего крутящего момента. Вы найдете их в использовании для розеток размером 19 мм и выше.
Типы розеток
Несмотря на то, что у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные гаечные ключи для их использования.
С помощью следующих ключей вы поймете, почему они быстро стали одними из самых популярных инструментов, которые можно хранить в сарае.
Головки ударные
У многих есть ручные инструменты, и многие розетки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, чтобы они работали с этими другими инструментами. Ярким примером является электрический или пневматический гайковерт.
Если вы их используете, вам потребуются комплекты розеток, способные выдерживать эти более высокие крутящие моменты. Такие розетки будут более надежными, чем обычные розетки.
Торцовые головки
Розетка на 12 точек удобна и проста в использовании. Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.
В то время как 12-точечные розетки хорошо подходят для большинства легких и домашних задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.
Шесть очков имеют меньший шанс поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем двенадцатигранная, потому что ее внутренние стенки упираются во все шесть сторон оборудования.
Мелкие и глубокие гнезда
Обычные мелкие гнезда не должны касаться гайки или болта до того, как верхняя часть шпильки или болта коснется верха гнезда, или вы работаете в ограниченном пространстве. Хорошим примером являются гнезда для свечей зажигания и некоторые колесные гайки.
Таблицы размеров розеток
В следующих таблицах вы можете найти размеры розеток в порядке для метрических розеток и размеры розеток SAE.
Таблица размеров метрических головок| Привод 1/4 дюйма | Привод 3/8 дюйма | Привод 1/2 дюйма | Привод 3/4 дюйма | Привод 1 дюйм |
|---|---|---|---|---|
| 4 мм | 5.5 мм | 8 мм | 19 мм | 36 мм |
| 4,5 мм | 6 мм | 9 мм | 20 мм | 38 мм |
| 5 мм | 7 мм | 10 мм | 21 мм | 41 мм |
| 5,5 мм | 8 мм | 11 мм | 22 мм | 46 мм |
| 6 мм | 9 мм | 12 мм | 23 мм | 50 мм |
| 7 мм | 10 мм | 13 мм | 24 мм | 54 мм |
| 8 мм | 11 мм | 14 мм | 25 мм | 55 мм |
| 9 мм | 12 мм | 15 мм | 26 мм | 58 мм |
| 10 мм | 13 мм | 16 мм | 27 мм | 60 мм |
| 11 мм | 14 мм | 17 мм | 28 мм | 63 мм |
| 12 мм | 15 мм | 18 мм | 29 мм | 65 мм |
| 13 мм | 16 мм | 19 мм | 30 мм | 67 мм |
| 14 мм | 17 мм | 20 мм | 31 мм | 70 мм |
| 15 мм | 18 мм | 21 мм | 32 мм | 71 мм |
| 19 мм | 22 мм | 33 мм | 75 мм | |
| 20 мм | 23 мм | 34 мм | 77 мм | |
| 21 мм | 24 мм | 35 мм | 80 мм | |
| 22 мм | 25 мм | 36 мм | ||
| 26 мм | 38 мм | |||
| 27 мм | 40 мм | |||
| 28 мм | 41 мм | |||
| 30 мм | 42 мм |
| Привод 1/4 дюйма | Привод 3/8 дюйма | Привод 1/2 дюйма | Приводы 3/4 дюйма | Приводы 1 дюйм |
|---|---|---|---|---|
| 5/32 « | 1/4″ | 3/8 « | 7/8″ | 1-5 / 8 « |
| 3/16 « | 5/16″ | 7/16 « | 15/16″ | 1-11 / 16 « |
| 7/32 « | 3/8″ | 1/2 « | 1″ | 1-3 / 4 « |
| 1/4 « | 7/16″ | 9/16 « | 1-1 / 16″ | 1-13 / 16 « |
| 9/32 « | 1/2″ | 19/32 « | 1-1 / 8″ | 1-7 / 8 « |
| 5/16 « | 9/16″ | 5/8 « | 1-3 / 16″ | 2 « |
| 11/32 « | 5/8″ | 21/32 « | 21/32″ | 2-1 / 8 « |
| 3/8 « | 11/16″ | 11/16 « | 1-5 / 16″ | 2-3 / 16 « |
| 7/16 « | 3/4″ | 3/4 « | 1-3 / 8″ | 2-1 / 4 « |
| 1/2 « | 13/16″ | 25/32 « | 1-7 / 16″ | 2-3 / 8 « |
| 9/16 « | 7/8″ | 13/16 « | 1-1 / 2″ | 2-1 / 2 « |
| 15/16 « | 7/8″ | 1-5 / 8 « | 2-5 / 8″ | |
| 1 « | 15/16″ | 1-11 / 16 « | 2-3 / 4″ | |
| 1 « | 1-3 / 4″ | 2-15 / 16 « | ||
| 1-1 / 16 « | 1-13 / 16″ | 3 « | ||
| 1-1 / 8 ” | 1-7 / 8” | 3-1 / 8 ” | ||
| 1-3 / 16 « | 2″ | |||
| 1-1 / 4 дюйма | 2-1 / 8 дюйма | |||
| 1-1 / 2 « | 2-3 / 16″ | |||
| 2-1 / 4 дюйма |
Таблица размеров переходных разъемов
Здесь вы можете найти размеры розеток в порядке от самых маленьких до самых больших, которые вы, скорее всего, будете использовать дома или в автомобиле.
Вы можете быстро использовать таблицу преобразования, чтобы сравнить метрические размеры гнезда с размером гнезда SAE и наоборот.
SAE в Метрическая таблица преобразования| Размеры SAE | Метрические размеры | Аналогичные размеры розеток |
|---|---|---|
| 5/32 « | 5/32″ и 4 мм почти одинаковы | |
| 4 мм | 5/32 дюйма и 4 мм почти одинаковы | |
| 4.5 мм | ||
| 3/16 дюйма | ||
| 5 мм | ||
| 5,5 мм | ||
| 7/32 ” | ||
| 6 мм | ||
| 1/4 дюйма | ||
| 6,5 мм | ||
| 7 мм | ||
| 9/32 ” | ||
| 5/16 « | 5/16″ и 8 мм почти одинаковы | |
| 8 мм | 5/16 дюйма и 8 мм почти одинаковы | |
| 11/32 ” | ||
| 9 мм | ||
| 3/8 дюйма | ||
| 10 мм | ||
| 13/32 ” | ||
| 11 мм | 7/16 дюйма и 11 мм почти одинаковы | |
| 7/16 « | 7/16″ и 11 мм почти одинаковы | |
| 15/32 дюйма | 15/32 дюйма и 12 мм почти одинаковы | |
| 12 мм | 15/32 дюйма и 12 мм почти одинаковы | |
| 1/2 ” | ||
| 13 мм | ||
| 17/32 ” | ||
| 14 мм | ||
| 9/16 ” | ||
| 15 мм | 19/32 дюйма и 15 мм почти одинаковы | |
| 19/32 ” | 19/32” и 15 мм почти одинаковы | |
| 5/8 ” | ||
| 16 мм | ||
| 21/32 дюйма | ||
| 17 мм | ||
| 11/16 ” | ||
| 18 мм | ||
| 23/32 дюйма | ||
| 19 мм | 3/4 дюйма и 19 мм почти одинаковы | |
| 3/4 дюйма | 3/4 дюйма и 19 мм почти одинаковы | |
| 20 мм | ||
| 13/16 ” | ||
| 21 мм | ||
| 27/32 ” | ||
| 22 мм | ||
| 7/8 ” | ||
| 23 мм | 29/32 дюйма и 23 мм почти одинаковы | |
| 29/32 дюйма и 23 мм почти одинаковы | ||
| 29/32 ” | ||
| 15/16 ” | ||
| 24 мм | ||
| 1 ” |
Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку для гаек размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро закруглить углы, и вы застрянете с гайкой вы не можете удалить.
Если вы просмотрите список размеров сокетов по порядку, вы увидите, что существует довольно значительное количество различий, и лишь некоторые из них могут использовать сменные сокеты либо из SAE, либо из метрических.
Подробнее Руководства по инструментам
торцевых ключей
торцевых ключейТорцевые ключи для метрических болтов см. Здесь
В таблицах ниже показаны общедоступные размеры торцевых ключей и крепежные детали, к которым они подходят.Под 8-гранные головки подходят только квадратные головки. Головка на 12 точек подходит для шестигранных и некоторых квадратных головок. Головки с двенадцатью точками также подходят для головок с двенадцатью точками (которые в основном используются в аэрокосмических болтах и некоторых японских автомобильных двигателях).
На одном конце торца имеется квадратная выемка, подходящая для торцевого ключа. В бытовых гаечных ключах размеры квадратного сечения ″, ⅜ ″, ½ ″ и ″. В 1940-х годах Snap-On производила розетки с приводом 5/16 дюйма. Привод на одну восьмую дюйма встречается редко, но в некоторых случаях используется для небольших крепежных винтов. Гнезда делаются глубже, чем у обычного гнезда, поэтому они подходят для болтов, которые выступают так далеко, что нормальное гнездо не опускается достаточно далеко, чтобы зацепить гайку.Некоторые фирмы также производят промежуточную полуглубокую розетку.
Размер розетки — это размер плоской поверхности. Он отмечен на розетке. Обычно гнездо имеет маркировку, указывающую, дюймовая она или метрическая (метрическая система обычно имеет полосы своего рода накатки). Конечно, любой размер, являющийся дробью, — это размер дюйма; дроби не допускаются в метрических размерах.
Большинство проданных розеток предназначены для использования с ручными инструментами. Они не подходят для использования с драйверами питания, но размеры ударных розеток, изготовленных для драйверов питания, такие же.
| Размер, дюймов | Размер привода | Подходит для головки или гайки болта с этим диаметром | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ ″ | ⅜ ″ | ½ ″ | ¾ ″ | ||||||||||||||||
| 6 пт | 12 пт | 6pt d | 12pt d | 6 пт | 8 пт | 12 пт | 6pt d | 12pt d | 6 пт | 8 пт | 12 пт | 6pt d | 12pt d | 12 пт | 6pt d | 12pt d | текущий крепеж | устаревшее | |
| 1/8 | ✓ | ||||||||||||||||||
| 5/32 | ✓ | # 0, # 1 орех | |||||||||||||||||
| 3/16 | ✓ | ✓ | ✓ | ✓ | # 2, # 3 гайки | ||||||||||||||
| 7/32 | ✓ | ✓ | ✓ | ✓ | |||||||||||||||
| 1/4 | ✓ | ✓ | ✓ | ✓ | ✓ | # 4 гайки | |||||||||||||
| 9/32 | ✓ | ✓ | ✓ | ✓ | |||||||||||||||
| 5/16 | ✓ | ✓ | ✓ | ✓ | ✓ | # 5, # 6 гайки | |||||||||||||
| 11/32 | ✓ | ✓ | ✓ | ✓ | # 8 гаек | ||||||||||||||
| ⅜ ″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ¼ ″ квадрат, гайка №10 | |||||
| 7/16 ″ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | # 12 гайка, ¼ ″ кроме кв. | ||||
| ½ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | 5/16 ″ | ||
| 9/16 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | 3/8 ″ | Шестигранная гайка 5/16 до 1950-х годов | ||
| 19/32 | ✓ | ||||||||||||||||||
| 5/8 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | болт 7/16 ″, кв.орехи | Шестигранная гайка 3/8 ″ до 1950-х годов | |||||
| 21/32 | ✓ | ||||||||||||||||||
| 11/16 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | Шестигранная гайка 7/16 ″ | |||||||
| 3/4 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ½ ″ | Шестигранная гайка 7/16 ″ до 1950-х годов | ||||||
| 25/32 | ✓ | ✓ | |||||||||||||||||
| 13/16 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | Болт с шестигранной головкой 9/16 ″ | Шестигранная гайка ½ ″ до 1950-х годов | |||||||
| 7/8 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | Шестигранные гайки 9/16 ″ | |||||||||
| 15/16 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | 5/8 ″ | |||||||||||
| 1 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | Шестигранная гайка 5/8 ″ до 1950-х годов | |||||||||||
| 1 1/16 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||||||||
| 1 1/8 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||||||||
| 1 3/16 | ✓ | ||||||||||||||||||
| 1 1/4 | ✓ | ✓ | ✓ | ||||||||||||||||
| 1 5/16 | ✓ | 5/8 ″ | |||||||||||||||||
| 1 3/8 | ✓ | ||||||||||||||||||
| 1 7/16 | ✓ | ||||||||||||||||||
| 1½ | ✓ | 1 | |||||||||||||||||
| 1 5/8 | ✓ | ||||||||||||||||||
| 1 11/16 | ✓ | ||||||||||||||||||
| 1¾ | ✓ | ||||||||||||||||||
| 1 13/16 | ✓ | ||||||||||||||||||
| 1 7/8 | ✓ | ||||||||||||||||||
| 2 | ✓ | ||||||||||||||||||
| 2 1/8 | ✓ | ||||||||||||||||||
| 2¼ | ✓ | ||||||||||||||||||
Авторские права © 2000-2016 Sizes, Inc.Все права защищены.
Последняя редакция: 5 марта 2016 г.
SAE для приводов 1/4 «Таблица
Перед тем, как купить неправильный набор торцевых ключей, ознакомьтесь с нашей таблицей, чтобы узнать, какие размеры SAE совместимы с приводом 1/4 дюйма. Мы поискали в Интернете и собрали 11 наиболее распространенных размеров сокетов SAE, встречающихся в наборах дисков 1/4 дюйма. Стандартные дюймовые размеры квадратных приводов включают 1/4 ″, 3/8 ″, 1/2 ″, 3/4 ″, 1 ″, 1-1 / 2 дюйма, 2- 1/2 дюйма и 3-1 / 2 дюйма.Хотя есть несколько других менее распространенных размеров, 1/4 дюйма — самый маленький. Таким образом, самые маленькие размеры сокетов доступны только для этого размера привода.
Используется для гнезд для дисковода 1/4 дюйма
Из-за своего небольшого размера гнезда для дисков 1/4 дюйма идеально подходят для ограниченного пространства и точных применений. Некоторые примеры включают скейтборды, садовое оборудование, небольшие моторы и электронные устройства. Кроме того, механикам и водопроводчикам понадобится набор приводных головок 1/4 дюйма, когда они доберутся до близкого расстояния.
Приводные ключи на четверть дюйма не только имеют самый маленький размер привода, но и имеют более короткие рукоятки. Это приводит к тому, что гаечный ключ имеет меньший крутящий момент, чем более длинные аналоги. Хотя это может показаться менее желательным, на самом деле оно весьма полезно в приложениях, где чрезмерная затяжка губительна. В результате приводные ключи 1/4 дюйма являются отличными кандидатами для обработки таких хрупких материалов, как пластик, керамика и алюминий.
Еще одно главное преимущество набора разъемов для дисков 1/4 дюйма — это просто удобство.Мастера по дереву и слесари обычно держат пару на своем верстаке для работы и мелкого ремонта. В то время как для работы на работе необходимы ключи большего размера, для большинства бытовых нужд хватит привода 1/4 дюйма. Конечно, это не означает, что приводные ключи на 1/4 дюйма работают без ограничений. Болты большего размера лучше всего крепятся с помощью дисков сопоставимых размеров. То есть, хотя вы можете использовать четверть-дюймовый диск с разъемом 9/16 ″, диск большего размера может оказаться лучшим сервером для вас. Как правило, пора увеличить размер, если размер сокета более чем в два раза превышает размер вашего диска.
| Размеры гнезда SAE для привода 1/4 ″ |
| 5/32 ″ |
| 3/16 ″ |
| 7/32 ″ |
| 1/4 ″ |
| 9/32 ″ |
| 5/16 ″ |
| 11/32 ″ |
| 3/8 ″ |
| 7/16 ″ |
| 1/2 ″ |
| 9/16 ″ |
Мы будем рады, если вы поделитесь!
Типичные размерыторцевых головок или гаечных ключей TORX
Типичные габаритные характеристики головок или гаечных ключей TORXМагазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.
Для использования с болтами с внешней головкой TORX.
Типичный Габаритные характеристики розеток TORX или
Отвертки для гаек Для использования с болтами с внешней головкой TORX.
Гнездо E-Size
Дюйм Метрическая система
E- 4 .15 « 3,8 мм E- 5 .18 « 4,7 мм E- 6 .22 « 5,6 мм E- 7 .24 « 6,1 мм E- 8 .29 « 7,4 мм E-10 .36 « 9,3 мм E-12 .43 « 11,1 мм E-14 .50 « 12,8 мм E-16 .57 « 14,7 мм E-18 .65 « 16,6 мм E-20 .72 « 18,4 мм E-24 .87 « 22,1 мм
Amazon.com: Steelman Pro 5-компонентный 1/2-дюймовый приводной метрический 6-точечный ударный откидной блок с тонкими стенками и выбивной штанги с половинными размерами (18.Розетки 5 x 19,5 мм, 21 x 21,5 мм, 22 x 22,5 мм и 21,5 x 22,5 мм): Товары для дома
Размер: Набор из 5 предметов
Разработанный с точки зрения эффективности даже в самых загруженных магазинах, STEELMAN 60443, состоящий из 5 частей, с приводом 1/2 дюйма, 6-точечный откидной головок с откидной головкой и выбивающейся планкой, помогает сэкономить время за счет удвоения количества креплений, которое может поместиться в каждое гнездо. В комплект входят 4 двухсторонних 6-точечных откидных головок с ударопрочностью 18,5 мм, 19,5 мм, 21 мм, 21 мм.Накидные гайки 5 мм, 22 мм и 22,5 мм с некоторым перекрытием между гнездами, чтобы обеспечить максимальное удобство использования несколькими техническими специалистами. Изготовленные из прочной и закаленной хромомолибденовой стали, на которую затем нанесено защитное покрытие из черной оксидной пленки, эти гнезда разработаны для соответствия или превышения 150% доказательства крутящего момента в соответствии со стандартами испытаний инструмента ASME. Углубленные края этого гнезда легко устанавливаются поверх ударного удлинителя или удлиненной наковальни ударного ключа, что обеспечивает наиболее точную посадку, захватывая крепежные детали по бокам, а не за края, что приводит к уменьшению проскальзывания и скругления / повреждения застежки.Вырезанные лазером обозначения размеров упрощают идентификацию среди других розеток. Чтобы помочь справиться с гайками, которые слишком удобны внутри розеток, в комплект входит 4-дюймовая заглушка из хромованадиевой стали, которую можно использовать для выталкивания застрявшего выступа из гнезда. Когда набор не используется, он поставляется в выдувном пластиковом футляре для удобного хранения. Независимо от того, являетесь ли вы профессиональным механиком в ремонтной мастерской или шиномонтажом, или просто любите работать на своих автомобилях и транспортных средствах, этот набор ударных головок с откидной крышкой просто необходим для эффективной работы!
STEELMAN PRO определяет, разрабатывает и производит инновационные инструменты, которые революционизируют способ решения профессионалами своих повседневных задач.Мы обещаем вам высококачественные продукты, которые решают проблемы и повышают эффективность.
Руководство покупателя набора розеток»Блог ноу-хау NAPA
В гараже электроинструменты удобны и полезны для обслуживания и ремонта вашего автомобиля, но ручные инструменты являются важнейшими инструментами, на которые полагается каждый самодельщик в магазине или гараже. Полный ассортимент розеток, трещоток и принадлежностей необходим для выполнения самых разных работ, от легкого обслуживания до более тяжелых и сложных работ.Это руководство для покупателя набора розеток поможет вам найти тот, который лучше всего соответствует вашим потребностям, или выбрать идеальный подарок для друга или члена семьи.
Основные сведения о наборе розетокМетрические, SAE и Whitworth: В то время как SAE или розетки стандартного размера с измерениями в дюймах широко используются для старых отечественных автомобилей, большинство современных автомобилей — как импортных, так и отечественных — в основном используют метрическое оборудование , измеряется в миллиметрах. Выберите метрическую систему или набор SAE в зависимости от ваших потребностей или обеспечьте свой гараж обоими, чтобы у вас всегда был подходящий инструмент для работы.
Розетки Whitworth — это третий тип розеток, которые используются почти исключительно на британских автомобилях. Номинальные размеры Whitworth указаны в дюймах, как SAE, но отражают размер вала болта или внутренний диаметр гайки. Таким образом, гнездо Whitworth 5/8 ″ больше, чем гнездо SAE 5/8 ″. Если вы работаете с классическим британским автомобилем, таким как MG, Rover или Jaguar, вам могут понадобиться ручные инструменты Whitworth. Если нет, придерживайтесь SAE и / или метрических размеров.
Размер привода: Гнезда с метрической системой измерения и SAE доступны для дисков трех размеров: ¼ дюйма, 3/8 дюйма и ½ дюйма.Для каждого требуется своя трещотка и другие аксессуары, например удлинители. Меньшие сокеты обычно используют диски меньшего размера, в то время как большие сокеты используют диски большего размера. Если ваш набор розеток ограничен одним размером диска, выберите 3/8-дюймовый привод, чтобы покрыть большинство разъемов, которые вы будете использовать. Однако очень полезны и самые маленькие и самые большие диски. Маленькие, ¼-дюймовые приводные головки иногда легче достают до небольших гаек или болтов в узких местах. Большие приводные головки диаметром ½ дюйма могут выдерживать больший крутящий момент и идеально подходят для более крупных крепежных деталей, для которых требуется более длинный храповик или прерыватель для ослабления или полного затягивания.
Очки: Посмотрите вниз на рабочий конец гнезда, часть, которая надевается на гайку или головку болта. Какую форму вы видите? Это шестиконечный шестиугольник или 12-конечная «звезда»? Шестигранная розетка прочнее, чем 12-гранная, потому что ее внутренние стенки плотно прилегают ко всем шести сторонам оборудования. Преимущество 12-гранной розетки — удобство; он может надвигаться на оборудование в любом из 12 положений, что упрощает выравнивание. В то время как 12-гранные розетки подходят для большинства легких работ, выбирайте шестигранные для более крупного оборудования или приложений, требующих серьезного крутящего момента.Шестигранные головки в этой ситуации реже проскальзывают.
Мелкие и глубокие гнезда: Представьте себе гайку, которая при полной затяжке находится на дюйм ниже верхней части болта или шпильки, к которой она прикрепляется. Обычное неглубокое гнездо может даже не касаться гайки до того, как верхняя часть шпильки или болта коснется конца гнезда. В этом случае необходимо глубокое гнездо, чтобы разместить длинный конец болта и плотно прилегать к гайке. Наличие под рукой глубоких розеток может быть полезно в подобных ситуациях.Без них вам может понадобиться гаечный ключ вместо торца, чтобы ослабить эту гайку.
Розетки для свечей зажигания — это особые глубокие розетки, которые должны быть под рукой у каждого мастера. Они достаточно глубоки, чтобы доходить до нижней части установленной свечи зажигания, а в гнездах свечи зажигания есть небольшая резиновая деталь внутри, чтобы защитить верх свечи зажигания от повреждений.
Ударные головки: Не все головки предназначены для использования с электроинструментами. Если вы используете пневматический или электрический ударный гаечный ключ, вам понадобится набор ударных головок, предназначенный для использования с этими инструментами с высоким крутящим моментом.Более прочная конструкция позволяет ударным головкам выдерживать нагрузки от электроинструментов.
Некоторые наборы головок включают трещотки и аксессуары, такие как удлинители или прерыватели. Если ваш ящик для инструментов еще не оснащен трещотками и удлинителями, может быть более экономичным купить набор розеток, включающий эти важные детали. Я так часто использую удлинители для своих розеток, что обычно всегда оставляю удлинители среднего размера на каждой трещотке. Если я могу легко достать аппарат без него — а мне нужно много усилий — я сниму удлинитель и прикреплю гнездо непосредственно к храповику.
Популярные наборы головокЕсли вы только начинаете или вам нужен полный набор для замены сколоченного набора инструментов, приведенная ниже таблица поможет вам выбрать правильный набор по правильной цене. Вы можете заказать прочные, но недорогие инструменты Evercraft или профессиональные инструменты Carlyle онлайн или посетить местный магазин NAPA AUTO PARTS, чтобы ознакомиться с ними на практике.
Сравнительная таблица комплектов розеток для стартера
Если вы только начинаете, эти наборы розеток Evercraft с размерами SAE и метрическими размерами идеально подходят.Найдите все размеры сокетов, включенных в каждый набор, используя ссылки в столбце «Просмотр / цена» в правой части диаграммы.SAE Таблица сравнения наборов розеток
Найдите все размеры розеток, включенных в каждый набор, используя ссылки в столбце «Просмотр / цена» в правой части таблицы.Метрическая таблица сравнения наборов розеток
Найдите все размеры розеток, включенных в каждый набор, используя ссылки в столбце «Просмотр / цена» в правой части таблицы. Ознакомьтесь со всеми инструментами и оборудованием
Вилка и розетка типа A и B
ТИПЫ A и B
В США, Канаде, Японии и Центральной Америке используются два типа бытовых розеток: незаземленные типа A (NEMA 1-15) и заземленные типа B (NEMA 5-15). (Полный список стран, в которых используются типы A и B, можно найти здесь.)
ТИП A
Эта незаземленная вилка класса II с двумя плоскими параллельными штырями является стандартной в большинстве стран Северной и Центральной Америки.Он известен как NEMA 1-15 и был изобретен в 1904 году Харви Хаббеллом II. Вилка имеет два плоских лезвия толщиной 1,5 мм, длиной от 15,9 до 18,3 мм, расположенных на расстоянии 12,7 мм друг от друга. Вилки типа A обычно поляризованы и могут быть вставлены только в одну сторону, потому что два лезвия не имеют одинаковой ширины. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а горячее лезвие — 6,3 мм. Эта вилка рассчитана на 15 А. С 1965 года незаземленные розетки типа А больше не разрешены в новых постройках в Соединенных Штатах и Канаде, но их все еще можно встретить в старых зданиях.Заглушкитипа A и B имеют два плоских штыря с (часто, но не всегда) отверстием возле наконечника. Этих дыр нет без причины. Если бы вы разобрали розетку типа A или B и взглянули на контактные дворники, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть неровности. Эти выступы входят в отверстия, чтобы розетка могла более плотно захватить штыри вилки. Это предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой.Однако некоторые розетки не имеют этих выступов, а имеют только два подпружиненных лезвия, которые захватывают стороны штифта вилки, и в этом случае отверстия не нужны.
Есть также специальные розетки, которые позволяют зафиксировать шнур в розетке, продев стержни через отверстия. Таким образом нельзя отключить торговые автоматы и тому подобное. Кроме того, электрические устройства могут быть опломбированы на заводе-изготовителе с помощью пластиковой стяжки или небольшого навесного замка через одно или оба отверстия для штырей вилки.Например, производитель может протянуть пластиковую ленту через отверстие и прикрепить ее к бирке с надписью: «Вы должны выполнить X или Y перед тем, как подключить это устройство». Пользователь не может подключить устройство, не удалив тег, поэтому пользователь обязательно его увидит. .
