Rs 232 что это такое. RS-232: подробный обзор последовательного интерфейса передачи данных — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое интерфейс RS-232. Как работает последовательная передача данных по RS-232. Для чего используется RS-232 в современной технике. Каковы основные характеристики и ограничения RS-232. Как подключать устройства по RS-232. Какие существуют разъемы и распиновка для RS-232.

Содержание

Что представляет собой интерфейс RS-232

RS-232 (Recommended Standard 232) — это стандарт последовательной передачи данных между устройствами. Он был разработан в 1960-х годах для подключения терминалов и модемов к компьютерам. Основные особенности RS-232:

Асинхронная передача данных
Двунаправленный обмен по отдельным линиям
Низкая скорость — до 115200 бит/с
Небольшая дальность — до 15 метров
Соединение точка-точка между двумя устройствами

Несмотря на появление более современных интерфейсов, RS-232 до сих пор широко применяется в промышленном оборудовании, контрольно-измерительных приборах, системах автоматизации.

Принцип работы и передача данных по RS-232

Как работает передача данных по интерфейсу RS-232? Рассмотрим основные принципы:

Данные передаются побайтно в виде последовательности битов
Каждый байт обрамляется стартовым и стоповым битами
Передача асинхронная — синхронизация только по стартовому биту
Используются отдельные линии для передачи и приема данных
Логические уровни: -3…-15В для «1», +3…+15В для «0»

Такой способ передачи обеспечивает надежное соединение на небольших расстояниях без дополнительной синхронизации устройств.

Основные характеристики интерфейса RS-232

Рассмотрим ключевые параметры и ограничения RS-232:

Скорость передачи: от 110 до 115200 бит/с
Максимальная длина кабеля: 15-20 метров
Напряжение сигналов: ±3…±15В
Количество линий: от 3 до 9
Разъемы: DB-9, DB-25
Дуплексный режим работы
Асинхронная передача

Эти характеристики позволяют использовать RS-232 для подключения периферийных устройств и обмена данными на небольших расстояниях.

Области применения RS-232 в современной технике

Несмотря на появление более скоростных интерфейсов, RS-232 продолжает активно применяться в следующих областях:

Промышленная автоматизация и АСУ ТП
Контрольно-измерительное оборудование
Системы безопасности и видеонаблюдения
Торговое оборудование (кассы, терминалы)
Медицинская техника
Системы «умный дом»

Простота реализации и совместимость с устаревшим оборудованием обеспечивают востребованность RS-232 во многих отраслях.

Разъемы и распиновка RS-232

Для подключения устройств по RS-232 используются разъемы двух типов:

DB-9 — 9-контактный разъем (наиболее распространен)
DB-25 — 25-контактный разъем (используется реже)

Основные сигналы RS-232 и их назначение:

TxD — передача данных
RxD — прием данных
RTS — запрос на передачу
CTS — готовность к передаче
DTR — готовность терминала
DSR — готовность модема
GND — общий провод

Для простого соединения достаточно использовать линии TxD, RxD и GND. Остальные применяются для управления потоком данных.

Преимущества и недостатки RS-232

Рассмотрим основные плюсы и минусы интерфейса RS-232:

Преимущества:

Простота реализации
Высокая помехозащищенность
Низкая стоимость
Совместимость со старым оборудованием
Возможность работы на больших расстояниях (с преобразователями)

Недостатки:

Низкая скорость передачи данных
Ограниченная длина линии связи
Соединение только двух устройств
Отсутствие гальванической развязки

Несмотря на ограничения, простота и надежность обеспечивают широкое применение RS-232 в промышленности и специализированном оборудовании.

Подключение устройств по интерфейсу RS-232

Для соединения устройств по RS-232 необходимо:

Выбрать подходящий кабель (прямой или нуль-модемный)
Настроить параметры передачи (скорость, четность, стоповые биты)
Соединить устройства кабелем через соответствующие разъемы
При необходимости использовать преобразователи уровней или интерфейсов

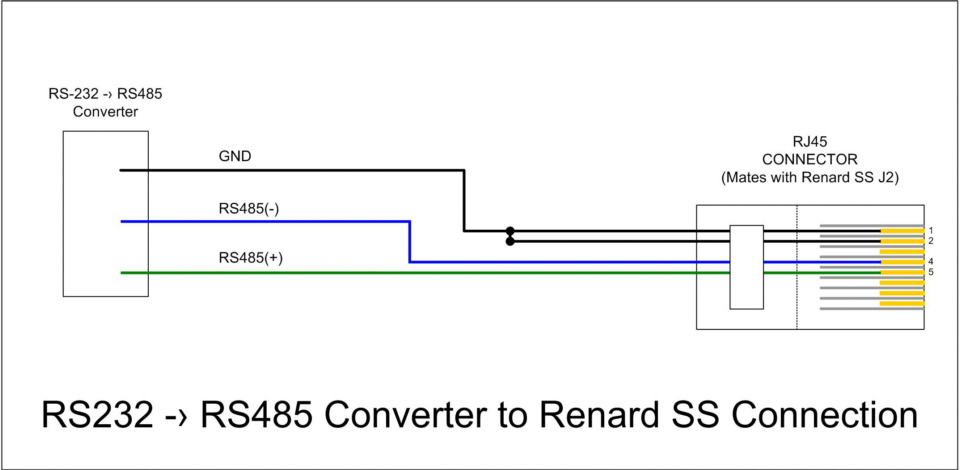

Важно правильно соединить линии передачи и приема данных. Для повышения дальности можно использовать преобразователи RS-232 в RS-485.

Сравнение RS-232 с современными интерфейсами

Как RS-232 соотносится с более новыми стандартами передачи данных? Рассмотрим сравнение:

USB — выше скорость, больше устройств, но сложнее реализация
Ethernet — намного выше скорость и дальность, сетевое подключение
RS-485 — выше помехозащищенность, больше устройств и дальность

I2C, SPI — для соединения микросхем на короткие расстояния

RS-232 уступает по характеристикам, но остается востребованным из-за простоты и совместимости со старым оборудованием.

Программирование обмена данными по RS-232

Для работы с RS-232 в программах используются следующие основные операции:

Открытие COM-порта с заданными настройками
Отправка данных в порт
Чтение данных из порта
Управление линиями RTS, DTR
Обработка событий приема данных

Большинство языков программирования имеют встроенные средства или библиотеки для работы с последовательными портами. Это упрощает интеграцию устройств с RS-232 в различные системы.

Что такое интерфейс RS-232 для чайников

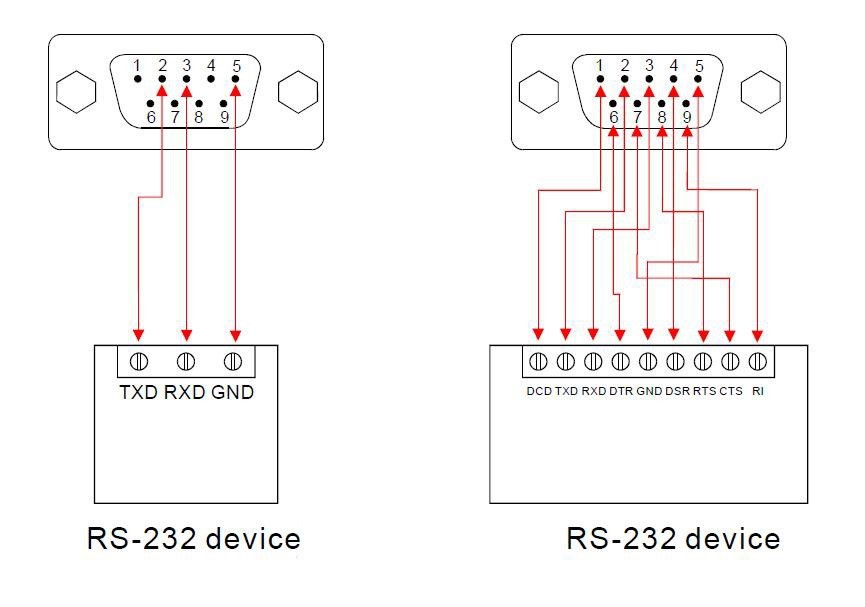

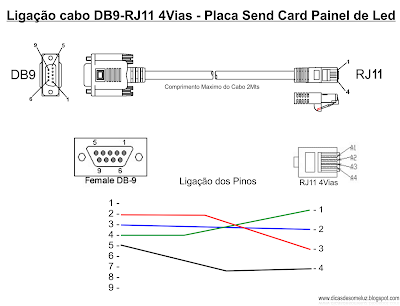

Распайка и схема подключения COM порта RS232:

	Аппаратный контроль	Программный контроль
Скорость передачи	Любая скорость	Низкая скорость
Скорость реакции	Быстрая	Медленная
Поддержка интерфейса	RS-232/422	RS-232/422/485
Символ начала передачи данных	Любой	Только XON/XOFF
Потеря данных	Нет	Возможно
Использование контактов	Полное	Упрощенное

INTERBUS

INTERBUS представляет собой кольцевую систему. Передающая и принимающая линии объединены в один кабель, из-за этого INTERBUS воспринимается как древовидная структура с линиями, представленными ответвлениями от магистрального кабеля. Эти ответвления соединяются с удаленной шиной через ответвительные клеммные модули шины. Соединения между оконечными устройствами удаленной шины являются активными соединениями точка-точка, физический уровень соответствует стандарту RS-422. При этом полезные данные передаются как дифференциальные сигналы по попарно скрученным сдвоенным проводам (4 провода) в дуплексном режиме. Скорость передачи данных составляет 500 кбит/с или 2 Мбит/с. Возможная общая протяженность линий связи до 12,8 км, при этом система может включать в себя максимум 255 сегментов длиной до 400 м каждый.

Применение повторителей и согласующих резисторов-терминалов на конце линии не требуется, поскольку кольцо автоматически замыкается на последнем устройстве удаленной шины.

TTY

Интерфейс TTY с токовой петлей впервые был применен в телеграфии. В настоящее время его все еще можно встретить в программируемых логических контроллерах (ПЛК) и принтерах. Как для передачи, так и для приема данных необходимо по одной паре линий, при этом линии должны быть попарно скручены.

Передача данных осуществляется в дуплексном режиме с программным квитированием. Линии передачи управляющих сигналов не предусмотрены. Значение тока 20 мА в петле соответствует состоянию логическая «I». Если цепь тока разорвана, это воспринимается как состояние логический «0». В каждой петле требуется формирующий ток источник, который может быть подключен либо на передающей, либо на принимающей стороне. Сторона, формирующая ток, считается «активной», «пассивная» же находится всегда напротив активной. Различают три конфигурации интерфейса:

Полностью активные интерфейсы TTY с источниками тока как ветви передатчика, так и в ветви приемника.
Пассивные интерфейсы TTY без соответствующих источников стабилизированного тока.
Полуактивные интерфейсы TTY с источником тока только на стороне передачи (TD).

Приемник (RD) является пассивным. Каждая токовая петля может работать лишь с одним источником тока. Разрешены только комбинации «полностью активный/пассивный» и «полуактивный/полуактивный».

Такая передача данных может быть реализована на расстояния до 1000 м. Максимальная скорость передачи составляет 19200 бит/с.

RS-422

Требования интеллектуальных машин к быстрым и высокопроизводительным средствам передачи данных описываются стандартом RS-422. Последовательная передача данных между двумя устройствами осуществляется в дуплексном режиме со скоростью до 10 Мбит/с на расстояния до 1200 м.

Интерфейс реализует как минимум один канал передачи данных (Т) и один канал приема данных (R). Координация приема/передачи осуществляется при этом на основе программного квитирования. В качестве варианта возможна передача с аппаратным квитированием. При этом требуется наличие каналов управления (I) и сигнализации (С). Высокая надежность передачи достигается путем измерения дифференциального напряжения между проводниками соответствующей скрученной пары. Паразитное напряжение, возникающее относительно общего провода, влияния не оказывает.

Электрические уровни в линиях передачи данных определены следующим образом:

от -0,3 до -6 для логической «1»
от +0,3 до +6 для логического «0».

Состояние сигнала характеризуется разницей напряжений между точками замера (А) и (В). Если напряжение в точке (А) по сравнению с напряжением в точке (В): — Отрицательно, то линия данных – лог. I, линия управления – лог.0, (UA-UB-0,3 B).

Оконченные сопротивления нагрузки (100…200 Ом) на входах приемника, не только препятствует отражению в линии передачи, но и дополнительно повышают надежность передачи благодаря четко выраженному результирующему току.

Расширитель портов Port Extender

Предназначен для преодоления ограничения интерфейса RS-232, который может осуществлять только соединения типа «точка-точка». Позволяет осуществлять связь между несколькими устройствами с интерфейсами RS-232.

Данные, которые поступают на любой из портов устройства, пересылаются на остальные 3 порта. Расширитель портов может быть использован для управления коммутатором от 3 устройств DTE (например, компьютеров).

Прибор поддерживает все режимы связи RS-232 (число битов, скорость, чётность и т. д.) и не требует настройки этих параметров.

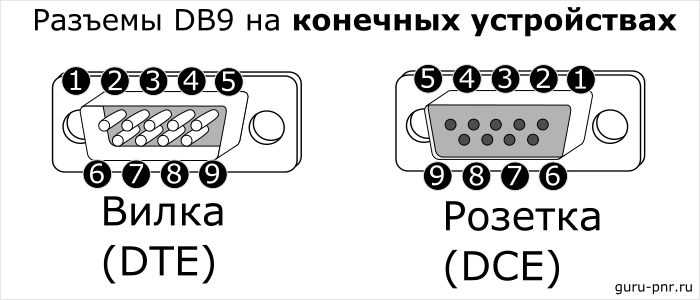

Распиновка разъема RS232

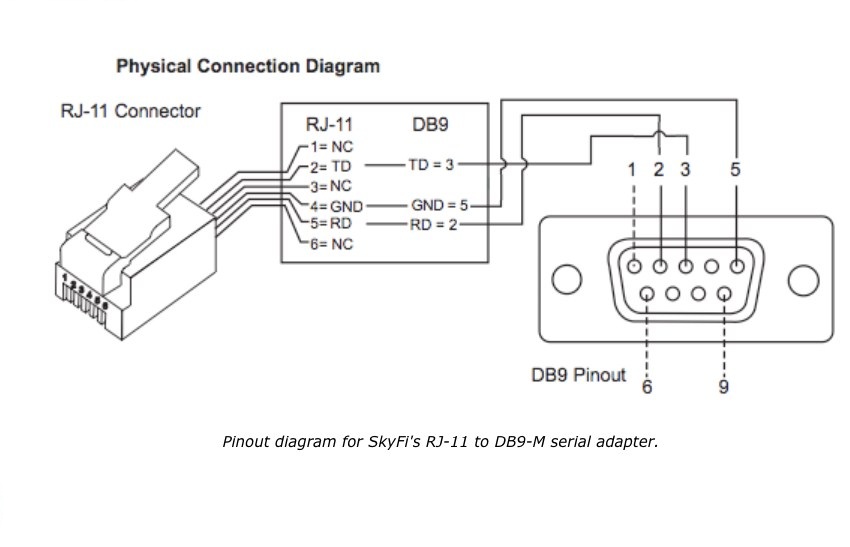

9-и контактная (DB9) версия RS232
25-и контактная (DB25) версия RS232

На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы, общие для обоих типов разъемов. На рисунке и таблице ниже показана распайка переходника с 25-контактного разъема на 9-и контактный.

Как преодолеть ограничения стандарта RS-232

Наиболее существенными недостатками стандарта RS-232 являются небольшое расстояние, на которое можно передавать сигнал и возможность соединения только двух устройств по типу «точка-точка».

Для их преодоления используют специальные устройства – удлинители линии и расширители портов.

Удлинитель линии связи Range Extender

Предназначен для преодоления ограничений по расстоянию для приборов, имеющих управление через RS-232.

Осуществляет преобразование в интерфейс RS-422, а затем назад, в RS‑232, что позволяет использовать в качестве физического носителя две пары проводов. Удлинитель линии может быть использован для увеличения расстояния связи для любого нуль-модемного соединения RS-232, для управления оборудованием через интерфейс RS-422, либо в качестве преобразователя общего назначения из RS-232 в RS-422 и обратно.

Работает во всех режимах связи (число битов, скорость, чётность и т.д.) и не требует настройки этих параметров.

Заглушка для RS232

Ниже представлена распайка разъемов RS232 для тестирования компьютерного последовательного порта. Линии данных и квитирования соединены. В этом случае, посылаемые данные немедленно возвращаются назад и анализируются стандартным программным обеспечением проверки последовательного порта.

DB9	DB25	Назначение
1 + 4 + 6	6 + 8 + 20	DTR -> CD + DSR
2 + 3	2 + 3	Tx -> Rx
7 + 8	4 + 5	RTS -> CTS

Типы разъемов

Изначально стандарт описывал применение 25-контактного соединителя, типа DB25. DTE-устройство должно оснащаться вилкой (male — «папа»), DCE-устройство — розеткой (female — «мама»). Позднее, с появлением IBM PC, стали использовать усеченный вариант интерфейса и 9-контактные соединители DB9, наиболее распространенные в настоящее время.

RS-485 W2

Этот тип последовательного интерфейса отличается не только высокой производительностью, как и интерфейс RS-422, но также допускает многоточечное подсоединение до 32 оконечных устройств. Электрические уровни и сопоставленные им логические значения идентичны определяемым стандартом RS-422. правда, из-за 2-проводной схемы соединения передача данных может осуществляться только в полудуплексном режиме, это означает, что передача и прием данных производятся попеременно и должны управляться соответствующей программой. Соответствующий программно реализуемый протокол должен в отличие от коммуникации по чистой схеме точка-точка обеспечить возможность обращения к каждому подключенному по многоточечной схеме оконечному устройству по адресу, а также идентификацию этого устройства. В каждый момент времени передавать данные может лишь одно оконечное устройство, все остальные должны в это время находиться в режиме «слушания». Двухпроводной шинный кабель может иметь длину до 1200 м, на его обоих концах должны быть подключены оконечные сопротивления нагрузки (100…200 Ом). Отдельные оконечные устройства могут удаляться от шины с использованием ответвлений на расстояние до 5 м. При применении попарно скрученного и экранированного кабеля максимальная скорость передачи данных составляет 10 Мбит/с. Стандарт RS-485 определяет всего лишь физические свойства интерфейса. Поэтому совместимость интерфейсов RS-485 между собой не обязательно гарантирована. Такие параметры, как скорость передачи, формат и кодирование данных определяются системными стандартами, например стандартами INTERBUS, PROFIBUS, MODBUS и т.п.

Как получить 5 вольт от порта RS-232?

Список необходимых деталей:

Линейный регулятор — L78L05.
2 выпрямительных диода (D1, D2) — 1N4004.
Электролитический конденсатор (C1) — 22 мкФ.
Конденсатор (C2) — 0.001 мкФ.
2 резистора (R1, R2) — 43 Ом.

В схеме используется LM78L05 или советский аналог на 5В. Диоды любые. Напряжение +5В получается из сигналов RTS и DTR в RS-232. Эта схема даже из портативного компьютера может выдавать ток 12 мА. Единственный недостаток — то, что устройство транзисторно-транзисторной логики должно быть изолировано от корпуса компьютера, потому что интерфейс воспринимает корпус RS-232 как положительное напряжение.

Как это работает

Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) – ООД (Оконечное Оборудование Данных), второе – DCE (Data Communications Equipment) – ОПД (Оборудование Передачи Данных).

До появления интерфейсов IEEE-1394 и USB‑2 асинхронный последовательный интерфейс был основным устройством, с помощью которого осуществлялось взаимодействие компьютеров. Слово «асинхронный» означает, что при передаче данных специальный синхронизирующий сигнал не используется, и отдельные символы могут передаваться с произвольными временными интервалами.

Каждый символ должен быть «взят в скобки» т.е. ему должен предшествовать стандартный стартовый сигнал, а заканчиваться его передача должна стоповым сигналом. Стартовый сигнал – это нулевой бит (с уровнем логического 0), который называется стартовым битом. Его предназначение – сообщить принимающему устройству о том, что следующие восемь бит представляют из себя байт данных. После символа передаются один или два стоповых бита, сигнализирующие об окончании его передачи. В принимающем устройстве символы распознаются по появлению стартовых и стоповых сигналов, а не по моменту их передачи. Асинхронный интерфейс ориентирован на передачу символов (байтов), а в передаваемой информации примерно 20% оказывается «лишней», предназначенной только для идентификации начала и конца каждого символа.

Термин последовательный означает, что связь осуществляется по одиночному проводу, а биты передаются последовательно, один за другим.

Важно запомнить эти обозначения (DTE и DCE). Они используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.

Переходной кабель с 25 pin RS232 на 9 pin

DB9	DB25	Назначение
1	8	Data carrier detect
2	3	Receive data
3	2	Transmit data
4	20	Data terminal ready
5	7	Signal ground
6	6	Data set ready
7	4	Request to send
8	5	Clear to send
9	22	Ring indicator

CANopen/Device Net

Протокол локальной сети контроллеров (Controller Area Network (CAN)) был первоначально разработан для объединения в сеть автомобильной электроники. Путем расширения протокола были получены системы CANopen и Device Net для промышленных применений полевой шины.

Все оконечные устройства шины соединяют линейно трехжильным кабелем имеющим в начале и в конце согласующие сопротивления.

Оконечные устройства прослушивают обмен данными по шине и, дождавшись паузы, начинают передачу пакетов данных. Часто несколько оконечных устройств идентифицируют шину как свободную и начинают передачу данных одновременно. Поскольку разные пакеты данных при этом могли бы мешать друг другу, предусмотрен побитовый арбитраж, предотвращающий потерю данных. Этот механизм называют Carrier Sense Multiple Access with Collision Avoidment (сокращенно CSMA/CA – множественный доступ с контролем несущей и предотвращением конфликтов).

Оконечные устройства сравнивают уровни сигнала на шине с уровнями передаваемых ими сигналов. Эти уровни могут оказаться либо доминантными (уровень 0) или рецессивными (уровень I). Как только поверх собственной комбинации битов будет записан доминантный уровень, это означает, что другое оконечное устройство перешло в режим передачи. Оказавшийся рецессивным передатчик немедленно останавливает свою передачу и будет пытаться снова передать свой пакет данных уже во время следующей паузы. Сообщения, а тем самым и запросы на доступ к шине можно при раздаче адресов ранжировать по приоритетам в зависимости от количества доминантных бит.

Время распространения сигнала ограничивает максимально достижимую протяженность сети в зависимости от скорости передачи, так как метод CSMA/CA работает только в ограниченном временном окне. Это обязательно необходимо учитывать при проектировании.

Устройства с RS232 в ассортименте АВЕОН:

Конвертеры интерфейсов

Конвертеры Advantech серии ADAM-4500

Преобразователи ICP DAS серий I-7000, tM

ICP DAS серий PPDS, PDS / Программируемые

Преобразователи MOXA серии A52/A53

Конвертеры MOXA серии TCC

Конвертеры Dataforth

Конвертеры RS-232C в RS-485

Удлинители интерфейса Dataforth

Устройства защиты

Серверы последовательных интерфейсов

Ethernet в RS-232, RS-422, RS-485

MOXA серии NPort IA-5000 и 5000AI / Для жестких условий эксплуатации

ICP DAS / Программируемые

MOXA серий MiiNePort, NE-4000 / Бескорпусные

MOXA серии NPort / С беспроводным Ethernet

MOXA серии NPort S8400I / Со встроенным коммутатором

MOXA серии NPort 6000 и CN-2000 / Терминальные с защитой данных

Медиаконвертеры

PCI Express платы RS-232/422/485

PCI / Universal PCI платы RS-232/422/485

ISA платы RS-232/422/485

PC/104 модули

Платы и модули CAN

LAN и USB

FRNET

GPIB, IEEE-488

Шлюзы протоколов

Modbus TPC / Modbus RTU

EtherNet/IP

EtherCAT

CAN

HART

Profinet

Profibus DP

BACnet

Для энергетики

Для Интернета Вещей (IoT)

Беспроводное оборудование

Модемы GSM/GPRS/EDGE/UMTS/HSPA/3G

Сотовые 3G-роутеры

Сотовые шлюзы

Модули удаленного ввода-вывода

RS-485 (DCON, Modbus)

EtherNet

EtherNet IP

EtherCAT

CAN

Profinet

Profibus

Wi-Fi, ZigBee, GPRS, HSDPA

Motionnet

Frnet

Bacnet

USB

Модули Dataforth

Нуль-модемные кабеля для RS232

Простейшим способом соединить между собой два компьютера является использование нуль-модемного кабеля RS232. Для простого решения достаточно трехпроводной схемы RS232, где один провод является сигнальной землей, второй — приемником, третий — передатчиком. Но в зависимости от типа программного обеспечения, может потребоваться какой-то вид квитирования. Ниже представлены наиболее популярные типы нуль-модемных кабелей для RS232.

Простой нуль-модемный кабель без квитирования

Эта простейшая распайка кабеля не позволяет осуществить контроль приема-передачи данных на «железном уровне», но на программном уровне контроль возможен с помощью анализа XOFF и XON символов. Далеко не все программы способны работать с таким кабелем. Это скорее теоретическая концепция. Существуют также конструкции кабелей с симуляцией квитирования на «заглушке» и частичным квитированием без возможности контроль приема-передачи данных на «железном уровне». Ниже представлена распайка кабеля RS232 с полным квитированием, рекомендованная Microsoft.

Преобразователи интерфейса RS-232

Конвертер RS-232 в TTL

При разработке различного рода электронных устройств с использованием микроконтроллеров очень часто оказывается полезной возможность подключения их к персональному компьютеру через последовательный порт. Однако напрямую это сделать невозможно, поскольку по стандарту RS-232 сигнал передается уровнями -3…-15 В (логическая ) и +3..+15В (логический ).
Для преобразования уровней RS-232 в стандартные логические уровни TTL обычно используют специальные микросхемы преобразователей. Однако далеко не всегда имеет смысл закладывать преобразователь уровней в схему проектируемого устройства, поскольку часто бывает так, что связь с компьютером нужна только на этапе изготовления и отладки устройства, а для конечного изделия в ней нет никакой необходимости.

Читайте также о независимом подключении двух винчестеров в компьютере

Логичным выходом в данной ситуации может послужить изготовление отдельного преобразователя уровней RS-232 в TTL. Схема одного из возможных вариантов приведена ниже:

Необходимые детали:

ИС RS-232 интерфейса (U1) — MAX232A.
Линейный регулятор (U2) — LM78L05A.
Диод (D1).
Конденсатор (С1-С5) — 5х0.1 мкФ.
Электролитический конденсатор (С6) — 4. 7 мкФ.
Разьем (Cn1) — TTL.
Разьем (Cn2) — RS-232.

Основу предлагаемого конвертера составляет широко распространенная микросхема преобразователя уровней MAX232A фирмы Maxim (U1), которая имеет также множество аналогов других производителей (Analog Devices, LG и др.). Данная микросхема рассчитана на напряжение питания 5В и имеет встроенные удвоитель и инвертор напряжения на переключаемых конденсаторах для получения напряжений +10 В, необходимых для работы с сигналами стандарта RS-232. Для работы микросхемы требуется 4 внешних конденсатора (C1, C2, C3, C4) емкостью 0.1 мкФ, которые используются в преобразователе напряжения.
Кроме того, с целью упрощения использования данного преобразователя в нем предусмотрена схема питания прямо от последовательного порта, что избавляет от необходимости использования внешних источников питания.

Рекомендуем узнать, как выполнить уникальный моддинг системного блока ПК в корпусе из оргстекла

Напряжение питания 5 В создается маломощным линейным стабилизатором напряжения LM78L05 (U2), вход которого подключен к накопительному конденсатору C6. Конденсатор C6 заряжается через диод от сигнала Data Terminal Ready (DTR, четвертый контакт 9-pin разъема RS-232). Диод D1 может быть любого типа (у нас использован диод в корпусе для поверхностного монтажа, выпаянный со сгоревшей материнской платы). Для нормальной работы такого преобразователя питания требуется, чтобы большую часть времени сигнал DTR имел значение логического нуля. Это должно обеспечиваться используемой терминальной программой или программой пользователя.
Использование описанного выше преобразователя RS-232 в TTL оказывается удобным в тех случаях, когда в процессе эксплуатации устройства не требуется наличие возможности связи с компьютером, но она нужна на этапе отладки или изготовления устройства. Типичным примером этого может служить, например, устройство с flash или EEPROM памятью, требующей начальной инициализации. Кроме того, часто бывает очень удобно в процессе разработки выводить в последовательный порт различного рода отладочную информацию, что иногда позволяет обойтись без аппаратных эмуляторов.

Преобразователь интерфейса RS232–RS422

Конвертер собран на SMD элементах и помещается в корпусе разьёма Sub-D9.
Все резисторы — 0.25 Вт, конденсаторы 16В. Корпус COM-порта соединен с -5В. Питание 5В взято с RJ-45.

Печатную плату можно скачать ниже:
Файлы для скачивания: rs232rs422.rar

Модем

Обычная телефонная сеть позволяет передавать только аналоговые сигналы в диапазоне частот от 300 Гц до 3,4 кГц. Поэтому для передачи через телефонную сеть цифровых сигналов от последовательных интерфейсов необходимо предварительное преобразование. Для этого требуется устройство, преобразующее поток цифровых данных в колебания аналоговых сигналов, а эти колебания затем обратно в поток цифровых данных. Эти процессы называют модуляцией и демодуляцией, а устройство, их выполняющее, соответственно модемом. Процесс образования коммутируемой связи соответствует международным стандартам. При этом несущая частота служит для синхронизации обоих модемов. С помощью общедоступной телефонной сети можно таким образом реализовать канал между устройствами, расположенными в любой точке мира. Но даже при использовании выделенной линии расстояния в 20 км не составляют проблемы.

Хотя требуется только два провода, передача данных чаще всего происходит в дуплексном режиме.

Максимальная производительность аналоговой линии составляет 33,6 кбит/с.

Передач а по стандарту V.90 со скоростью 56 кбит/с возможна только от интернет-сервера к модему. В обратном направлении, т.е. от модема V.90 к модему V.90, скорость передачи составляет максимум 33,6 кбит/с.

PROFIBUS

Шина PROFIBUS определена стандартами МЭК 61158 и МЭК 61784 и технически базируется на 2-проводной системе RS-485 с полудуплексным режимом передачи данных. Система Profibus построена как чисто линейная структура с возможностью подключения до 32 оконечных устройств, максимальная протяженностью сегмента шины составляет 1200 м. чтобы обеспечит помехоустойчивую работы шины, в частности, при высоких значениях скорости передачи данных, следует применять лишь те типы шинных кабелей, которые разработаны специально для шины Profibus. Оконечные устройства системы Profibus соединяются между собой путем прокладки двухжильного шинного кабеля со скрученными жилами. Если в сеть необходимо объединить больше оконечных устройств, то машину или промышленную установку необходимо сегментировать. Отдельные сегменты обмениваются между собой данными через повторители, которые обеспечивают усиление и разделение потенциалов сигналов, несущих полезную информацию. Каждый повторитель расширяет систему на один дополнительный сегмент с 32 оконечными устройствами и полной длиной кабеля, причем максимально можно подключить 127 оконечных устройств. Скорость передачи в системах Profibus может быть настроена в диапазоне от 9,6 кбит/с до 12Мбит/с. Значение скорости влияет на допустимую длину сегментов шины, а также пассивных ответвлений (таблица). Чтобы обеспечить надежную передачу данных, каждый сегмент шины Profibus на медном кабеле должен начинаться и заканчиваться согласующим резистором.

Скорость	Длина сегмента	Допустимая длина ответвления на один сегмент
9,6 кбит/с	1200 м	32х3 м
19,2 кбит/с	1200 м	32х3 м
45,45 кбит/с	1200 м	32х3 м
93,75 кбит/с	1200 м	32х3 м
187,5 кбит/с	1200 м	32х3 м
500 кбит/с	400 м	32х1 м
1,5 Мбит/с	200 м	32х0,3 м
3,0 Мбит/с	100 м	Не допускается
6,0 Мбит/с	100 м	Не допускается
12,0 Мбит/с	100 м	Не допускается

RS-485 W4

Стандарт RS-485 с 4-проводной схемой позволяет в противовес стандарту RS-485 с 2-проводной схемой осуществлять связь через шину в дуплексном режиме. Примером этого является измерительная шина DIN-Messbus. В отличие от 2-проводной технологии в этом случае ветви передачи приемника отделены друг от друга и поэтому могут работать одновременно. Топологии, основанные на принципе «ведущий/ведомый», применяются предпочтительно в измерительных шинных системах, в которых ведущее устройство ведет передачу данных максимально 32 ведомым, находящимся в режиме «слушания». Ветви передачи ведомых устройств могут находиться в третьем дискретном состоянии (tri-state), в котором поддерживается их высокое полное сопротивление. Только измерительная станция, к которой поступил запрос, активно подключает свой передатчик к шине. Электрические уровни и их логические значения соответствуют, как и во всех других интерфейсах типа RS-485, стандарту RS-422. Максимальная скорость передачи составляет 10 Мбит/с. Кабель шины должен иметь оконечные сопротивления, его жилы должны быть попарно скручены и экранированы.

[spoiler title=»Источники»]

https://aveon. ru/services/004/
https://www.expert-automatic.ru/articles/interfaces-fundamentals/
https://www.avclub.pro/articles/kogda-staroe-ne-khuzhe-novogo-posledovatelnyy-interfeys-rs-232/
https://www.axwap.com/kipia/items/rs232/rs232.htm
https://doma35.ru/computers/232-interfeys-kak-podklyuchit-k-kompyuteru/
https://tehnoobzor.com/schemes/computers/2845-interfeys-rs-232-obzor-shema-preobrazovateley-raspinovka-kabeley.html

[/spoiler]

Последовательный интерфейс RS-232 | РОБОТОША

Последовательный интерфейс RS-232 — это промышленный стандарт для последовательной двунаправленной асинхронной передачи данных. Ранее использовался в персональных компьютерах для подключения принтеров, модемов, мыши и пр. В настоящее время активно вытесняется пришедшим ему на смену интерфейсом USB, однако в микроконтроллерных системах — это один из наиболее часто встречающихся интерфейсов.

Спецификации RS-232C не огpаничивают максимальнyю длинy кабеля, но огpаничивают максимальное значение его емкости величиной 2500 пф. Емкость интеpфейсных кабелей pазлична, однако общепpинятой длиной yдовлетвоpяющей данной спецификации считается длина 15 метров (до 20000 бод) Чем выше скоpость пеpедачи, тем больше искажения сигнала, вызванные емкостными хаpактеpистиками кабеля.

Выпyскаются специальные интеpфейсные кабели пpямой связи RS-232C низкой емкости, котоpые yдовлетвоpительно pаботают со скоpостью 9600 бод на pасстоянии до 150 м.

Число подключаемых пpиемников и пеpедатчиков подключаемых к одной линии — 1/1, (в отличие от стандаpтов RS-422 1 передатчик/ 10 пpиемников или RS-485 32/32).

В отличие от параллельного порта, состоящего из восьми информационных линий и за один так передающего байт, порт RS-232 требует наличия только одной такой линии, по которой последовательно передается бит за битом. Это позволяет сократить количество информационных линий для передачи данных между устройствами, но уменьшает скорость.

Последовательная передача данных

Последовательный поток данных состоит из битов синхронизации и собственно битов данных. Формат последовательных данных содержит четыре части: стартовый бит, биты данных (5-8 бит), проверочный и стоповый биты; вся эта конструкция иногда называется символом. На рисунке изображен типичный формат последовательных данных.

Формат последовательных данных, формируемых UART

Когда данные не передаются, на линии устанавливается уровень логической единицы. Это называется режимом ожидания. Начало режима передачи данных характеризуется передачей уровня логического нуля длительностью в одну элементарную посылку. Такой бит называется стартовым. Биты данных посылаются последовательно, причем младший бит — первым; всего их может быть от пяти до восьми. За битами данных следует проверочный бит, предназначенный для обнаружения ошибок, которые возникают во время обмена данными. Последней передается стоповая посылка, информирующая об окончании символа. Стоповый бит передается уровнем логической единицы. Длительность стоповой посылки — 1, 1.5 или 2 тактовых интервала. Электронное устройство, которое генерирует и принимает последовательные данные, называется универсальным асинхронным приемопередатчиком (Universal Asynchronous Receiver Transmitter, или UART).

Обмен информацией с помощью UART происходит следующим образом:

приемник обнаруживает первый фронт стартового бита и выжидает один или полтора тактовых интервала, поскольку считывание должно начаться точно в середине первой посылки;
через один тактовый интервал считывается второй бит данных, причем это происходит точно в середине второй посылки;
после окончания информационного обмена приемник считывает проверочный бит для обнаружения ошибок и стоповый бит;
приемник переходит в режим ожидания следующей порции данных.

Скорость передачи информации в последовательном интерфейсе измеряется в бодах (бод — количество передаваемых битов за 1 секунду). Стандартные скорости равны 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200 бод и т. д. Зная скорость в бодах, можно вычислить число передаваемых символов в секунду. Например, если имеется восемь бит данных без проверки на четность и один стоповый бит, то общая длина последовательности, включая стартовый бит, равна 10. Скорость передачи символов соответствует скорости в бодах, деленной на 10. Таким образом, при скорости 9600 бод (см.рисунок выше) будет передаваться 960 символов в секунду.

Проверочный бит предназначен для обнаружения ошибок в передаваемых битах данных. Когда он присутствует, осуществляется проверка на четность или нечетность. Если интерфейс настроен на проверку по четности, такой бит будет выставляться в единицу при нечетном количестве единиц в битах данных, и наоборот. Это простейший пособ проверки на наличие одиночных ошибок в передаваемом блоке данных. Однако, если во время передачи искажению подверглись несколько битов, подобная ошибка не обнаруживается. Проверочный бит генерируется передающим UART таким образом, чтобы общее количество удиниц было нечетным или четным числом в зависимости от настройки интерфейса; приемное устройство должно иметь такую же настройку. Приемный UART считает количество единиц в принятых данных. Если данные не проходят проверку, генерируется сигнал ошибки.

В UART применяются уровни напряжения ТТЛ. Для передачи данных по каналу связи напряжение с помощью специализированных преобразователей конвертируется с инверсией: логическому нулю соответствует диапазон напряжений от +3 до +12В, логической единице — от -3 до -12В.

Разъемы RS-232 и соединение устройств

Основными разъемами, применяемыми с портом RS-232 являются DB-9S и DB-25S. На рисунке показана распиновка разъема DB-9.

Номера пинов 9-контактного разъема

а в таблице показано соответсвие сигналов контактам RS-232 для 9-ти и 25-ти контактных разъемов и их функции на компьютере

25 контактов	9 контактов	Наименование	Направление	Описание
1		PROT		Защитное заземление
2	3	TD	Выход	Передаваемые данные
3	2	RD	Вход	Принимаемые данные
4	7	RTS	Выход	Запрос на передачу
5	8	CTS	Вход	Очищен для передачи
6	6	DSR	Вход	Готовность внешнего устройства
7	5	GND		Сигнальное заземление
8	1	DCD	Вход	Обнаружение информационного сигнала
20	4	DTR	Выход	Готовность к обмену данными
22	9	RI	Вход	Индикатор звонка
23		DSRD	Вход/Выход	Детектор скорости передачи данных

Соединение между компьютером и внешним устройством по протоколу RS-232 производится, как правило, используя, так называемое, нуль-модемное соединение. Возможно также соединение, использующее только три линии: первая для передачи данных, вторая — для приема и третья — в качестве общего проводника. Соединение организуется таким образом, что передаваемые данные от первого устройства поступают на приемную линию второго.

Соединение устройств по протоколу RS-232

В системах с микроконтроллерами используется второй тип соединения.

Назначение сигналов

Сигнал	Назначение
PROT	Защитное заземление. Соединяется с металлическим экраном кабеля и корпусом оборудования
GND	Линия заземления. Общий провод для всех сигналов
TD	Передаваемые данные. Последовательные данные передаются компьютером по этой линии
RD	Принимаемые данные. Последовательные данные принимаются компьютером по этой линии
RTS	Запрос на передачу. Линия взаимодействия, которая показывает, что компьютер готов к приему данных. Линия управляется со стороны компьютера; если взамодействия не требуется, она может использоваться как двоичный выход
CTS	Готовность к передаче. Линия взаимодействия, с помощью которой внешнее устройство сообщает компьютеру, что оно готово к передаче данных. Если взаимодействия не требуется, она может использоваться как двоичный вход
DTR	Компьютер готов. Линия взаимодействия показывает, что компьютер включен и готов к связи. Линия управляется со стороны компьютера; если взаимодействия не требуется, она может использоваться как двоичный выход
DSR	Готовность внешнего устройства. Линия взаимодействия, с помощью которой внешнее устройство сообщает компьютеру, что оно включено и готово к связи. Если взаимодействия не требуется, она может использоваться как двоичный вход

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Что такое протокол последовательной связи RS232 и как он работает?

Содержание

Что такое RS232 ?

RS232 является одним из стандартных протоколов телекоммуникаций, который используется для последовательной передачи данных. В основном это процесс соединения сигналов между терминальным оборудованием данных (DTE), например, файловым сервером, маршрутизаторами и серверами приложений, такими как модем.

Стандарт интерпретирует электрические характеристики и важные временные характеристики сигнала, а также физические размеры и расположение разъемов. Стандарт RS232 в основном используется в компьютерных портах. Он включает в себя два типа связи, последовательную и параллельную.

Сообщение по теме: MAX232: конструкция, работа, типы и применение

Что такое последовательная связь?

Когда данные передаются побитно от передатчика к приемнику с помощью различных сетевых систем, это называется последовательной связью. Поэтому это относительно медленный процесс, чем параллельная связь.

Пример для понимания:

Последовательная связь – Стрельба по мишени из пулемета.
Параллельная связь — Стрельба по цели из дробовика.

Режимы передачи данных в последовательной связи :

Асинхронная передача данных – Биты данных не синхронизируются тактовым импульсом. Тактовый импульс — это сигнал, используемый для синхронизации работы электронных систем.

Синхронная передача данных – Режим, при котором биты данных синхронизируются тактовым импульсом.

Характеристики последовательной связи :

Скорость передачи используется для измерения скорости передачи. Он описывается как битов, передаваемых за одну секунду. Например, если скорость передачи равна 200, то передается 200 бит в секунду.
Стоповые биты используются для остановки передачи одного пакета, который обозначается буквой «T». Некоторые типичные значения: 1, 1,5 и 2 бита .
Бит четности — это простейшая форма проверки ошибок. Есть четыре вида, т. е. четные нечетные, отмеченные и разделенные. Например, , Если число равно 011, бит четности равен 0 (0 — четность, 1 — нечетность).

Связанный пост: Последовательная связь с помощью Arduino

Электрические характеристики RS232

Электрические характеристики относятся к спецификациям в соответствии с уровнями напряжения, скоростью изменения сигнала и сопротивлением линии.

Уровни напряжения

RS232 был известен как логика TTL, и поэтому RS232 использует специфические для TTL логические уровни 5V и GND. В этой логике «1» находится в диапазоне от -15 вольт до -3 вольт, тогда как логический «0» находится в диапазоне от +3 вольт до +15 вольт, что означает, что логическая «1» соответствует низкому напряжению, а логический «0» — высокому напряжению. Обычно логический «0» составляет около +12 вольт, а логическая «1» — около -12 вольт. Напряжения регулируются по отношению к «GND», общему контакту заземления. Напряжения в диапазоне от -3В до +3В называются неопределенным логическим состоянием. Логическая «1» также называется маркировкой, а логический «0» — интервалом.

Скорость нарастания

Одной из наиболее важных характеристик является скорость изменения уровня сигнала, которая называется скоростью нарастания. В RS232 максимальная скорость нарастания всегда поддерживается на уровне 30 В/мкс. Из-за этих ограничений стандарта это помогает уменьшить перекрестные помехи с другими сигналами.

Полное сопротивление линии

Полное сопротивление линии — это сопротивление между проводами DTE и DCE, которое должно составлять от 3 Ом до 7 Ом. В соответствии со стандартом RS232 существует две длины кабеля. Подлинный стандарт RS232 предполагает, что максимальная длина кабеля должна составлять 15 метров, тогда как пересмотренные стандарты определяют максимальную длину, связанную с пропускной способностью на единицу длины кабеля.

Сообщение по теме: Что такое микроконтроллеры ATMega и как с их помощью создать светодиодный проект?

Механические характеристики

Механическая идентификация RS232 включает механический союз стандарта. Стандарт RS232 строго подразумевает наличие 23-контактного разъема D-типа для поддержки всех функциональных возможностей RS232.

RS232 — распиновка разъема DB9 «папа» и «мама»

С помощью разъема DB25 для объекта DTE требуется наружный кожух «мама» вместе со штырем, тогда как устройство DCE использует внешний кожух «папа» с контактами «мама».

В RS232 есть три вида сигналов: данные, управление и земля. Они функционируют в соответствии с их направлением связи, типами сигналов и различными контактами.
Благодаря технологическим достижениям и уменьшению размеров устройств не остается места для большого разъема, такого как DB25, и для большинства приложений не требуется подключение всех 25 контактов. Поэтому в основном используется значительно урезанная функция 9-контактного разъема. Он известен как DE-9 и представляет собой сверхминиатюрный разъем типа D.

Описание контакта разъема DB-9 (RS232)

В следующей таблице показаны контакты DB9 (RS232) с названиями и DTE и DCR. Сигнал Имя Направление сигнала DTE и DCE 1 ЦКЗ Обнаружение несущей IN от DCE 2 РхД Получение данных IN от DTE 3 ТхД Передача данных Выход на DCE 4 ДТР Терминал данных готов OUT Сигнал квитирования 5 Земля Земля Заземление Арт. Напряжение 6 ДСР Набор данных готов IN Сигнал установления связи 7 РТС Запрос на отправку ВЫХОД 8 КТС Очистить для отправки В 9 РИ Кольцевой индикатор IN от DCE

Функциональные особенности

RS232 официально считается полным стандартом, который может определять не только электрические и механические характеристики. Стандарт R232 имеет возможности определения функций различных сигналов, используемых в интерфейсе . Сигналы известны как: общий, данные, временные и управляющие сигналы.

Связанный пост: Что такое система нечеткой логики — работа, примеры, преимущества и применение

Процедурные спецификации

Процедурные спецификации RS232 конкретно говорят о шаблонах операций, которые выполняются при подключении проводов DTE и DCE.

Если маршрутизатор (DTE) подключен к модему (DCE) через интерфейс RS232. Чтобы отправить данные от маршрутизатора к модему, необходимо использовать следующую процедуру:

Когда маршрутизатор отправляет информацию и модем становится готовым к приему, он отправляет сигнал готовности DCE.
Когда маршрутизатор готов к отправке данных, он отправляет сигнал Готов к отправке.
Далее модем посылает сигнал, называемый сигналом готовности к отправке, чтобы показать, что данные могут быть отправлены маршрутизатором.
Наконец, маршрутизатор (DTE) отправляет информацию по линии передачи данных (TD) на модем (DCE).

Связанное сообщение: Что такое квантизация и сэмплирование? Типы и законы сжатия

Как работает RS232?

В устройствах стандарта RS232 один провод передает изменяющееся напряжение, а другой провод подключается к земле, так как провода имеют один конец. Шум, вызванный различиями в напряжениях земли в цепи драйвера и приемника, влияет на несимметричные сигналы. Информация или данные в стандарте RS232 последовательно передаются только в одном направлении по одной линии данных. Для включения двусторонней связи необходимы три провода (RX, TX и GND) вместе с управляющими сигналами. В любой момент может быть передан байт информации, учитывая тот факт, что предыдущий байт данных уже был передан.

RS232 строго следует протоколу асинхронной связи, т. е. нет тактового сигнала для синхронизации отправителя и получателя. Следовательно, ему нужны стартовые и стоповые биты, чтобы сообщить приемнику, когда проверять данные. Между передачами каждого бита существует задержка определенного времени. Эта задержка в неактивном состоянии означает, что сигнал установлен на -12 вольт или логическую «1», как упоминалось ранее, что логическая 1 соответствует -12 вольт, а логический 0 соответствует 12 вольт в RS232.

Во-первых, передатчик, т. е. DTE, посылает начальный бит приемнику, т. е. DCE, чтобы сообщить ему, что передача данных начинается со следующего бита. Мы всегда сохраняем стартовый бит как логический 0 или +12 вольт, а следующие от 5 до 9символы — это биты данных.

Если используется бит четности, можно передать максимум 8 битов, а если бит четности не используется, то можно передать 9 битов данных. После успешной отправки данных передатчик отправляет стоповые биты длиной 1 бит, 2 бита или 5 бит.

Учитывая тот факт, что RS232 является полным стандартом, многие производители не следуют этим стандартам. Некоторые из них соблюдают полную идентификацию, а некоторые лишь частично следуют спецификациям.

Это связано с тем, что это изменение в реализации стандарта RS232 заключается в том, что не все устройства и приложения требуют полных спецификаций и функций протокола RS232. Например, для последовательной модели, использующей RS2323, может потребоваться больше линий управления, чем для последовательной мыши, использующей последовательный порт.

Процесс передачи и приема, в котором используются разные идентификаторы, поддерживается другим процессом, называемым рукопожатием.

Рукопожатие

Квитирование — это процесс, который активно устанавливает параметры связи между передатчиком и приемником до начала связи. Требование установления связи зависит от скорости передатчика, с которой он отправляет данные приемнику, и скорости, с которой приемник их получает. В случае асинхронной системы передачи данных также может не требоваться квитирование.

Связанная запись: Приобретение перевозчика, потребность в приобретении перевозчика и методы

Без квитирования

В некоторых передачах, где квитирование не используется, приемник (DCE) должен считывать данные, которые уже получены им, прежде чем передатчик (DTE) отправит следующие данные. Приемник должен использовать специальную ячейку памяти, называемую буфером, поскольку он используется в конце приемника и известен как буфер приемника.

Полученные данные сохраняются в буфере до того, как они будут прочитаны получателем. Буфер приемника обычно может хранить один бит данных, и эти данные должны быть прочитаны до поступления следующих данных, и если он не очищен, текущие данные будут перезаписаны вместе с новыми данными.

Типы квитирования

Аппаратное квитирование
Программное квитирование

Аппаратное квитирование

Аппаратное квитирование (поток тока) позволяет вашему компьютеру прекратить отправку информации и данных, когда устройство не готово к этому, и позволяет вашему устройству предотвратить отправку данных компьютером, когда устройство совсем не готов к этому.

Передатчик передаст данные, и они будут загружены в буфер приемника. Это время, когда приемник говорит передатчику не отправлять никаких дальнейших данных, пока данные в буфере не будут прочитаны приемником.

Протокол RS232 относится к четырем сигналам для использования квитирования:

Готов к отправке (RTS)
Готов к отправке (CTS)
Терминал данных готов (DTR) и
Набор данных готов (DSR)

Связанный пост: Контур фазовой автоподстройки частоты — его работа, характеристики и применение

Программное квитирование

Программное квитирование в RS232 требует двух символов для начала и завершения связи. Эти символы известны как X-ON и X-OFF (передатчик включен и передатчик выключен).

Когда приемник отправляет сигнал X-OFF, передатчик прекращает отправку данных. Передатчик будет отправлять данные только после получения сигнала X-ON.

Ограничения RS232

Для работы RS232 необходима общая платформа между передатчиком и приемником. Вот почему короткие кабели используются между DTE и DCE в протоколе RS232.
Если скорость передачи данных увеличивается вместе с длиной кабеля, существует высокая вероятность возникновения перекрестных помех из-за емкости между кабелями.
Сигнал в линии чрезвычайно чувствителен к шуму, который может быть как внутренним, так и внешним.
Уровни напряжения RS232 не совместимы с современной системой TTL. Для этого требуется внешний преобразователь уровней.

Связанное сообщение: Как запрограммировать микроконтроллер PIC18. Пошаговое руководство

Практическое применение RS232

Уровни напряжения RS232 сильно отличаются от большинства систем, разработанных в последнее время. Поэтому нам нужен какой-нибудь преобразователь уровней для реализации интерфейса RS232. Эта реализация реализована на специализированной микросхеме преобразователя уровней MAX232 от Maxim Integrated. Эти микросхемы принимают сигналы RS232 и выдают напряжения уровня TTL. Эти ИС также инвертируют сигналы низкого уровня напряжения в RS232. Для процесса последовательной связи универсальный асинхронный приемник и передатчик (UART) отправляет и принимает сигналы, и далее сигнал преобразуется драйвером RS232 между TTL и интерфейсом RS232.

Вся система связи, упомянутая в этом примере, относится к асинхронному типу и требует стартовых, стоповых и контрольных битов, которые также называются битами синхронизации. UART в этом примере отвечает за генерацию битов Start, Stop и Parity при передаче данных, а также за обнаружение ошибок при приеме данных.

В случае компьютера и модема, Компьютер и Модем связываются друг с другом с помощью интерфейса RS232, а связь между модемами устанавливается с использованием других телекоммуникационных каналов.

Ниже приведены некоторые дополнительные приложения RS232.

Используется в сервоконтроллерах, станках с ПЛК, станках с ЧПУ и других платах микроконтроллеров.
Другие передовые протоколы в последнее время легко заменили RS232.
Используется для последовательных терминалов, таких как мышь, модем.

Модуляция – классификация и типы аналоговой модуляции
Типы методов модуляции, используемые в системах связи
Типы амплитудной модуляции (АМ) – преимущества и недостатки
Цифро-аналоговый преобразователь (ЦАП) — типы, работа и применение
Аналого-цифровой преобразователь (АЦП) — типы, работа и применение
Счетчик и типы электронных счетчиков
Что такое GSM и как он работает?
Что такое Raspberry Pi? Создание проектов с использованием Raspberry Pi
Что такое WiMAX? Разница между широкополосным WiMax и WiFi
Что такое технология ZigBee и как она работает?
Что такое промышленные сети связи?

URL-адрес скопирован

Определение RS-232 | ПКМаг

( R рекомендуется S стандартный- 232 ) Стандарт TIA/EIA для последовательной передачи. Хотя последовательный порт RS-232 использовался для многих других целей, он широко использовался на более ранних персональных компьютерах до USB (см. Последовательный порт). Ограничение кабеля RS-232 в 50 футов может быть увеличено до нескольких сотен футов с помощью высококачественного кабеля.

Хотя RS-232 определяет сигналы для 25 линий, во многих приложениях используется менее дюжины, поэтому используются разъемы DB-25 и DB-9. RS-232 передает положительное напряжение для 0 и отрицательное напряжение для 1. В 1984 году RS-232 был официально переименован в TIA/EIA-232-E. См. RS-232/485.

  Настройки контактов для вилки
         (Обратный порядок для розетки.)
  ______________________________________
  1 2 3 4 5 6 7 8 9 10 11 12 13
   14 15 16 17 18 1920 21 22 23 24 25
           _________________
             1 2 3 4 5
               6 7 8 9
   25 контактов 9 контактов
  1 - PG Защитное заземление
  2 - ТД Передаваемые данные 3
  3 - RD Полученные данные 2
  4 - RTS Запрос на отправку 7
  5 - CTS Готов к отправке 8
  6 - Набор данных DSR готов 6
  7 - Земля сигнала СГ 5
  8 - Обнаружение несущей компакт-диска 1
  9 - + напряжение (проверка)
 10 - - напряжение (испытание)
 11 -
 12 - SCD вторичный CD
 13 - СКС вторичный СТС
 14 - STD Вторичный ТД
 15 - Часы передачи TC
 16 - SRD вторичный RD
 17 - Часы приемника ДУ
 18 -
 19- SRS вторичный RTS  9-контактный
 20 - Терминал данных DTR готов 4
 21 - Детектор качества сигнала SQD
 22 - РИ Кольцевой индикатор 9
 23 - Выбор скорости передачи данных DRS
 24 - XTC Внешние часы
 25 -

Истории PCMag, которые вам понравятся

{X-html заменен}

Выбор редакции

ЭТО ОПРЕДЕЛЕНИЕ ПРЕДНАЗНАЧЕНО ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ.

Информационные бюллетени PCMag

Наши лучшие истории в вашем почтовом ящике

Подписывайтесь на PCMag

Фейсбук (Открывается в новом окне)
Твиттер (Откроется в новом окне)
Флипборд (Открывается в новом окне)
Гугл (откроется в новом окне)
Инстаграм (откроется в новом окне)
Pinterest (Открывается в новом окне)

PCMag.com является ведущим авторитетом в области технологий, предоставляющим независимые лабораторные обзоры новейших продуктов и услуг. Наш экспертный отраслевой анализ и практические решения помогут вам принимать более обоснованные решения о покупке и получать больше от технологий.

Как мы тестируем Редакционные принципы

(Открывается в новом окне) Логотип Зиффмедиа
(Открывается в новом окне) Логотип Аскмен
(Открывается в новом окне) Логотип Экстримтек
(Открывается в новом окне) Логотип ИНГ
(Открывается в новом окне) Логотип Mashable
(Открывается в новом окне) Предлагает логотип
(Открывается в новом окне) Логотип RetailMeNot
(Открывается в новом окне) Логотип Speedtest
(Открывается в новом окне) Логотип Спайсворкс

(Открывается в новом окне)

PCMag поддерживает Group Black и ее миссию по увеличению разнообразия голосов в СМИ и прав собственности на СМИ.
