Что такое разъем РС10ТВ. Для чего используется розетка РС10ТВ. Как выглядит распиновка РС10ТВ. Какие преимущества у резьбового соединения РС10ТВ. Зачем нужен копир в конструкции РС10ТВ. Каковы основные технические характеристики РС10ТВ.
Разъем РС10ТВ: назначение и конструктивные особенности
РС10ТВ — это цилиндрический разъем серии РС, широко применяемый в различной радиоэлектронной аппаратуре. Данный тип соединителя относится к категории внутриприборных и состоит из двух основных частей — приборной вилки и кабельной розетки.
Каковы ключевые особенности конструкции РС10ТВ?
- 10 контактов для передачи электрических сигналов
- Резьбовое соединение вилки с розеткой
- Наличие копира для правильной ориентации при сочленении
- Тропическое исполнение (буква «Т» в маркировке)
- Всеклиматическое исполнение (буква «В»)
Буква «Т» в обозначении указывает на тропикоустойчивое исполнение разъема, что обеспечивает его надежную работу в условиях повышенной влажности и температуры. Буква «В» говорит о всеклиматическом исполнении, позволяющем эксплуатировать разъем в широком диапазоне температур.
Распиновка РС10ТВ: схема расположения контактов
Распиновка РС10ТВ представляет собой схему расположения 10 контактов в разъеме. Как выглядит эта схема?
- Контакты расположены по окружности
- Нумерация идет по часовой стрелке
- Контакт №1 обычно маркируется на корпусе разъема
- 4 контакта рассчитаны на максимальный ток
Важно отметить, что суммарный максимальный ток через разъем РС10ТВ составляет 30 А. При этом максимальный ток на отдельный контакт может достигать 4 А. Такие характеристики позволяют использовать данный разъем в широком спектре электронных устройств.
Преимущества резьбового соединения в конструкции РС10ТВ
Резьбовое соединение вилки с розеткой в РС10ТВ обеспечивает ряд важных преимуществ. Какие это преимущества?
- Надежная фиксация разъема в сочлененном состоянии
- Защита от случайного разъединения
- Высокая устойчивость к вибрациям
- Возможность герметизации соединения
- Простота сочленения и расчленения
Резьбовое соединение реализуется с помощью накидной гайки на кабельной части разъема. При закручивании гайки происходит надежная фиксация вилки и розетки, что особенно важно в условиях повышенных механических нагрузок.
Роль копира в конструкции разъема РС10ТВ
Копир в разъеме РС10ТВ играет важную роль в обеспечении правильного сочленения вилки и розетки. Каковы основные функции копира?
- Обеспечение однозначной ориентации при сочленении
- Предотвращение неправильного подключения
- Защита контактов от повреждения
- Ускорение процесса сочленения разъема
Копир представляет собой специальный выступ на одной части разъема и соответствующий ему паз на ответной части. Это конструктивное решение исключает возможность неправильного соединения и повреждения контактов, что особенно важно при частых операциях сочленения-расчленения.
Технические характеристики разъема РС10ТВ
Разъем РС10ТВ обладает рядом важных технических характеристик, определяющих его применение. Каковы основные параметры этого соединителя?
- Количество контактов: 10
- Максимальный ток на контакт: 4 А
- Суммарный максимальный ток: 30 А
- Рабочее напряжение: до 500 В
- Сопротивление изоляции: не менее 5000 МОм
- Рабочая температура: от -60°С до +85°С
Высокие электрические характеристики в сочетании с широким температурным диапазоном позволяют использовать РС10ТВ в различных отраслях промышленности, включая авиационную и космическую технику.
Области применения разъема РС10ТВ
Благодаря своим характеристикам, разъем РС10ТВ находит широкое применение в различных сферах. Где наиболее часто используется этот тип соединителя?- Авиационная и космическая техника
- Военная электроника
- Промышленная автоматика
- Измерительное оборудование
- Телекоммуникационные системы
- Медицинская техника
Высокая надежность, устойчивость к внешним воздействиям и возможность работы в сложных условиях делают РС10ТВ популярным выбором для ответственных применений, где требуется бесперебойная передача электрических сигналов.
Особенности монтажа и эксплуатации РС10ТВ
При монтаже и эксплуатации разъема РС10ТВ следует учитывать ряд важных моментов. Какие ключевые аспекты нужно принимать во внимание?
- Соблюдение полярности при подключении
- Использование специального инструмента для обжима контактов
- Регулярная проверка состояния контактов и уплотнений
- Защита разъема от механических повреждений
Правильный монтаж и бережная эксплуатация позволяют максимально продлить срок службы разъема РС10ТВ и обеспечить его надежную работу в течение длительного времени.
Сравнение РС10ТВ с аналогичными разъемами
РС10ТВ имеет ряд особенностей, выделяющих его среди аналогичных разъемов. Как он соотносится с другими типами соединителей?
| Параметр | РС10ТВ | РСГ10 | 2РМТ22 |
|---|---|---|---|
| Количество контактов | 10 | 10 | 10 |
| Тип соединения | Резьбовое | Резьбовое | Байонетное |
| Герметичность | Да | Да | Да |
| Максимальный ток | 30 А | 25 А | 23 А |
РС10ТВ выделяется среди аналогов более высоким суммарным током и наличием всеклиматического исполнения, что расширяет возможности его применения в различных условиях эксплуатации.
Рекомендации по выбору РС10ТВ для конкретных применений
При выборе разъема РС10ТВ для конкретного применения следует учитывать несколько факторов. Какие аспекты наиболее важны?
- Соответствие электрических характеристик требованиям системы
- Условия эксплуатации (температура, влажность, вибрации)
- Частота коммутаций
- Требования к герметичности
- Совместимость с кабелем и ответными частями
Правильный выбор разъема РС10ТВ с учетом всех требований обеспечит надежную работу электронного оборудования и минимизирует риски отказов из-за проблем с соединением.
Перспективы развития разъемов серии РС
Разъемы серии РС, включая РС10ТВ, продолжают развиваться и совершенствоваться. Какие тенденции наблюдаются в этой области?
- Увеличение плотности контактов
- Повышение максимальных токов и напряжений
- Улучшение экранирования для работы с высокочастотными сигналами
- Разработка версий для работы в экстремальных условиях
- Интеграция оптических контактов в конструкцию разъема
Эти тенденции отражают растущие потребности современной электроники в надежных и высокопроизводительных соединителях, способных работать в сложных условиях и передавать различные типы сигналов.
Особенности ухода и обслуживания разъемов РС10ТВ
Правильный уход и обслуживание разъемов РС10ТВ значительно продлевают срок их службы. Какие меры следует предпринимать для поддержания разъемов в рабочем состоянии?
- Регулярная очистка контактов от загрязнений
- Проверка состояния уплотнительных колец
- Смазка резьбовых соединений специальными составами
- Контроль момента затяжки при сочленении
- Защита от механических повреждений при транспортировке
Своевременное и правильное обслуживание разъемов РС10ТВ не только обеспечивает их надежную работу, но и снижает риски отказов оборудования из-за проблем с электрическими соединениями.
Нормативные требования и стандарты для разъемов РС10ТВ
Разъемы РС10ТВ производятся и эксплуатируются в соответствии с рядом нормативных документов и стандартов. Какие основные требования предъявляются к этим соединителям?
- Соответствие ГОСТ 23784-98 «Соединители электрические низкочастотные»
- Выполнение требований по электромагнитной совместимости
- Соответствие стандартам пожарной безопасности
- Выполнение требований по стойкости к внешним воздействующим факторам
- Соответствие экологическим нормам (RoHS, REACH)
Соблюдение этих стандартов и требований гарантирует высокое качество и надежность разъемов РС10ТВ, а также возможность их применения в различных отраслях промышленности, включая оборонный комплекс.
РАЗЪЕМЫ ЦИЛИНДРИЧЕСКИЕ СЕРИИ РС (РСГ).
- Главная
- База знаний
- РАЗЪЕМЫ ЦИЛИНДРИЧЕСКИЕ СЕРИИ РС (РСГ).
Соединители серии РС подразделяются на внутриприборные, междуприборные, негерметичные и герметичные
Внутриприборный соединитель состоит из приборной вилки и кабельной розетки, сочленение которых осуществляется с помощью накидной гайки
Междуприборный соединитель состоит из приборной вилки и розетки с врубным соединением

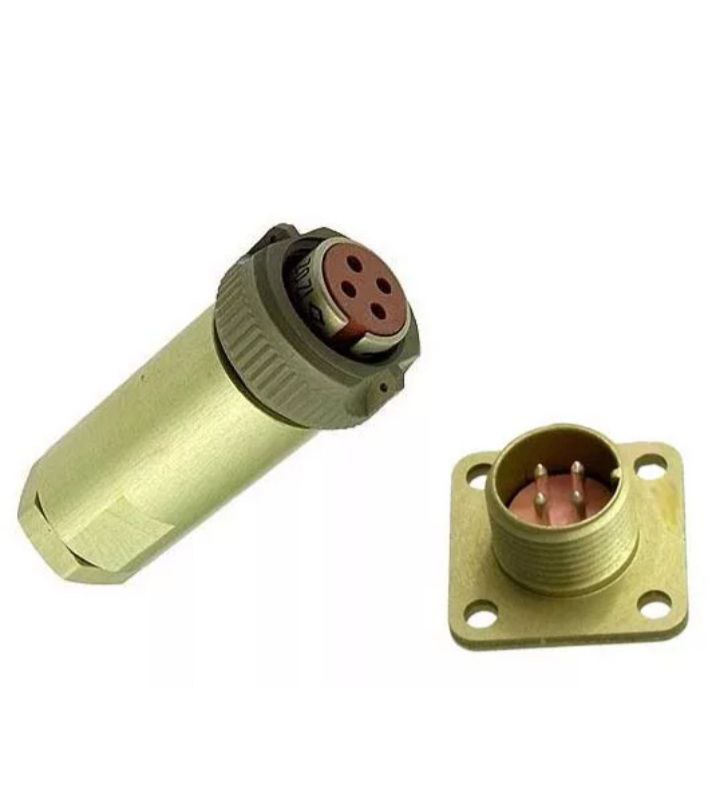

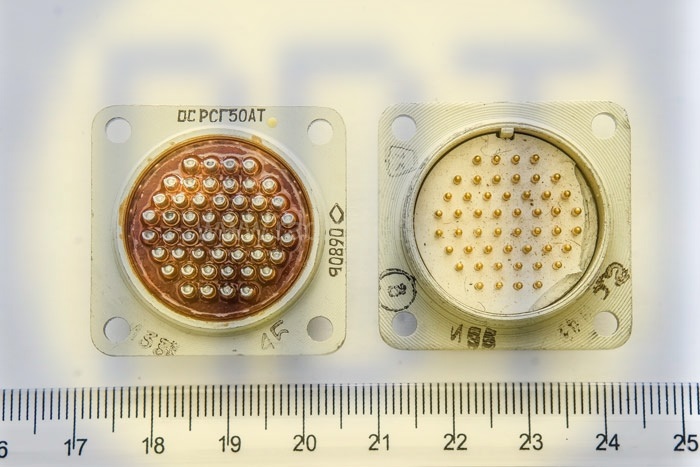

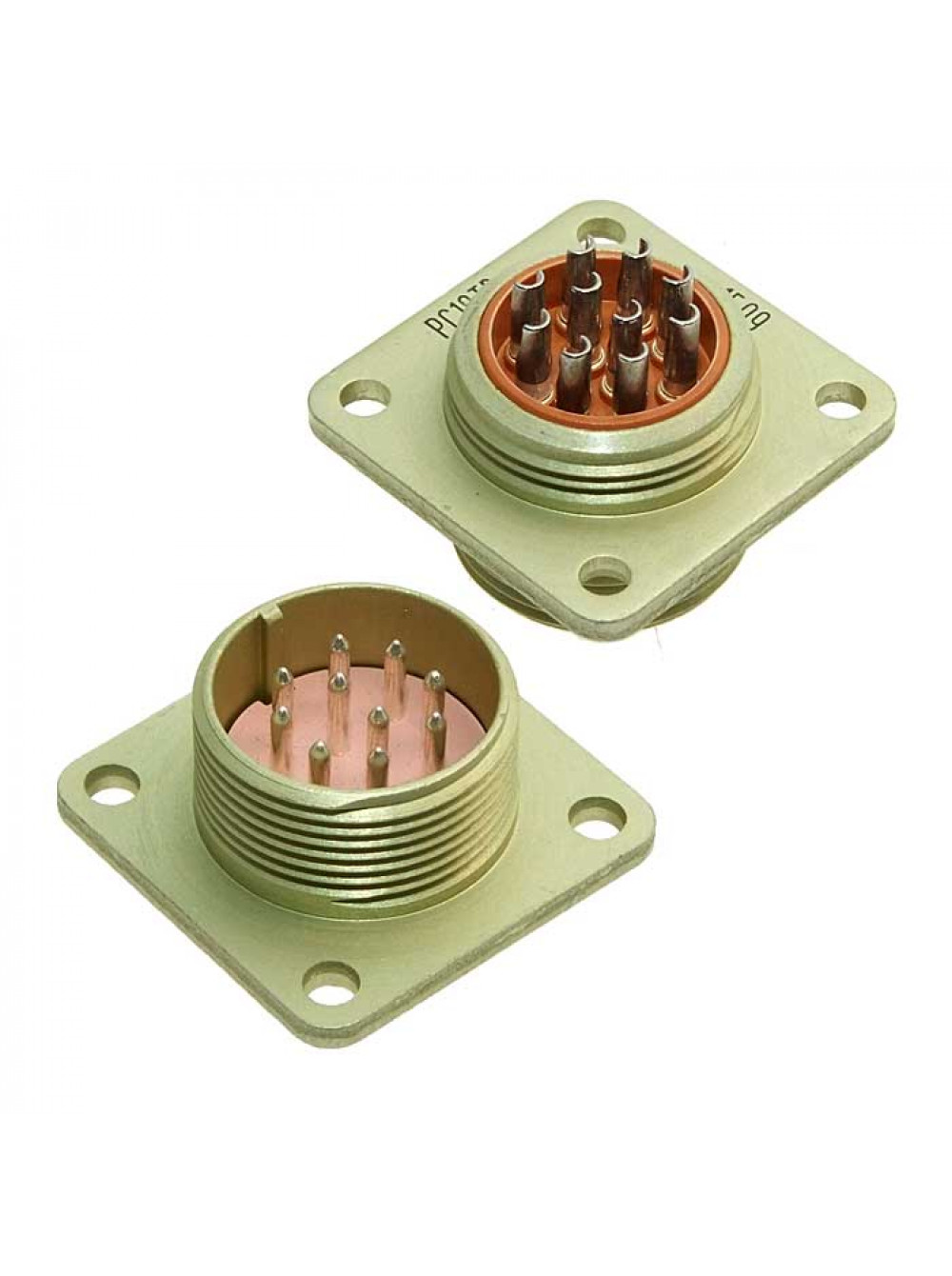

Приборные вилки выполняются в двух вариантах — герметичном и негерметичном, а кабельные части только в негерметичном.| Внешний вид разъемов |
| Условные обозначения соединителей и их контактов | ||||||||||||||||||||||||
|

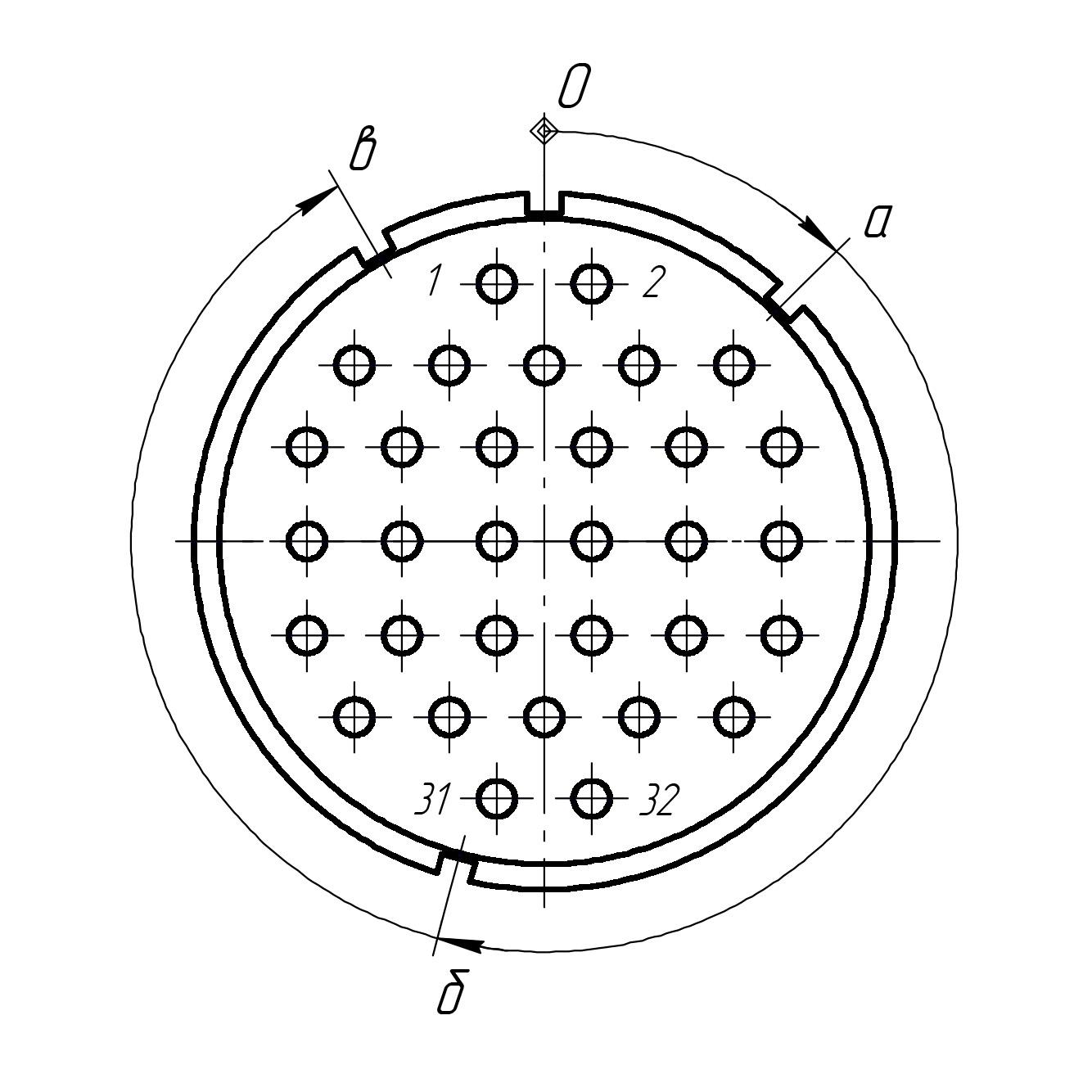

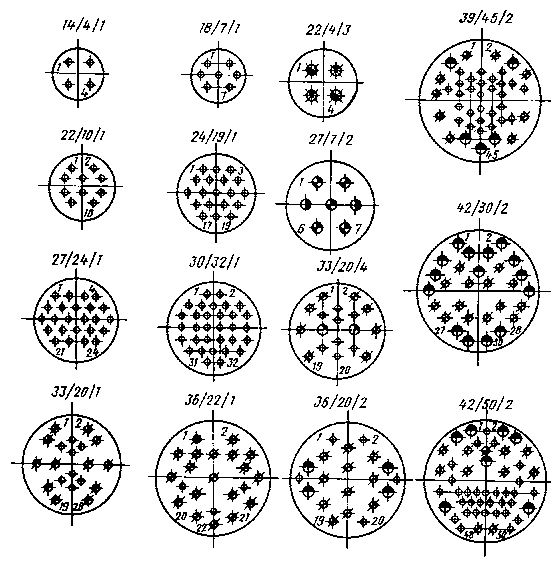

| Схема расположения контактов | Условные обозначения | |||||||||||||||||||||||
Imax-максимальный ток. Iсуммар-суммарный ток. |
рассчит. на Imax

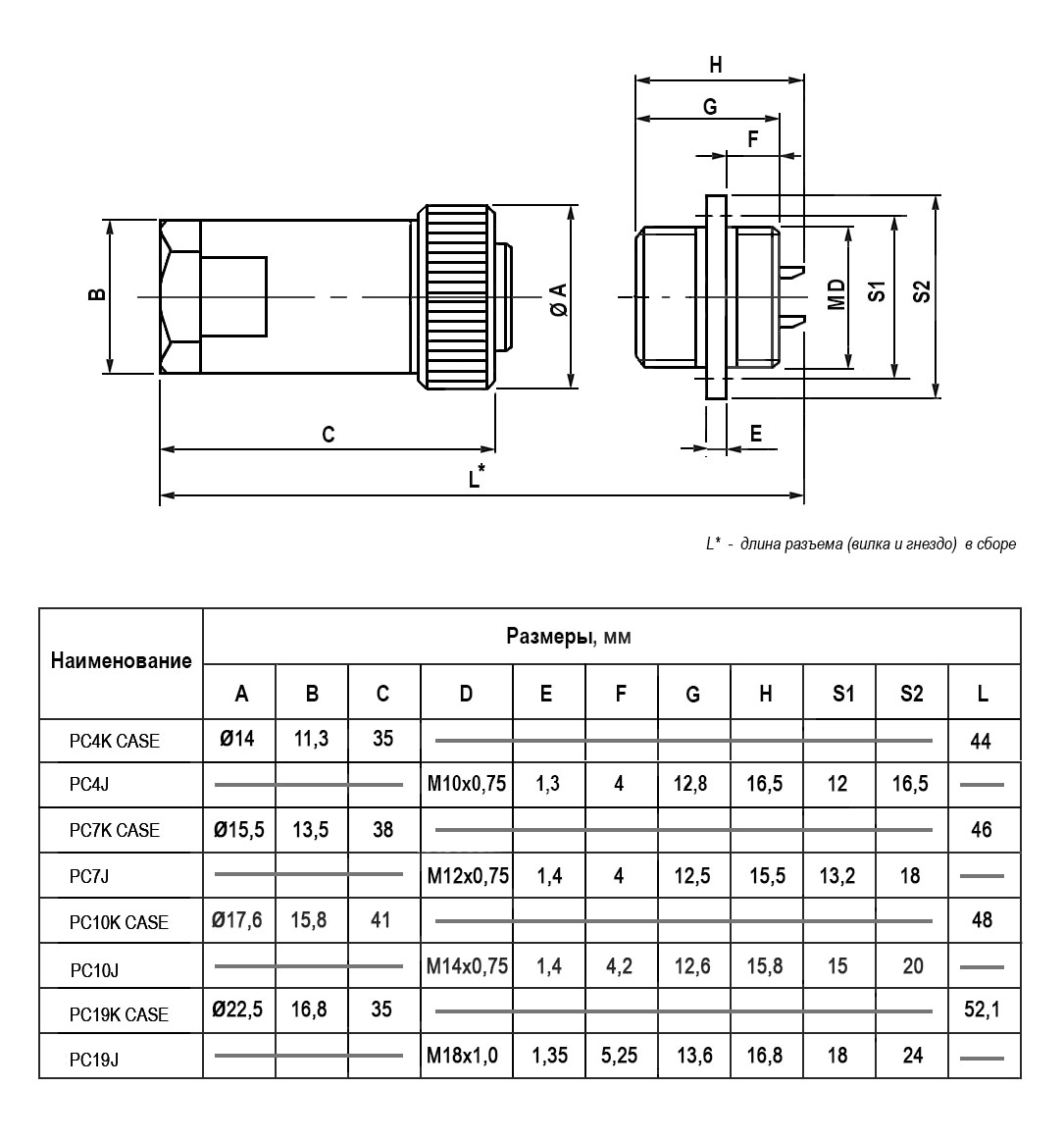

Конструкция и размеры
