Какие основные параметры имеет диод RS1M. Где применяется данный выпрямительный диод. Каковы особенности его использования в электронных схемах. На что обратить внимание при выборе RS1M для конкретного устройства.
Основные характеристики диода RS1M

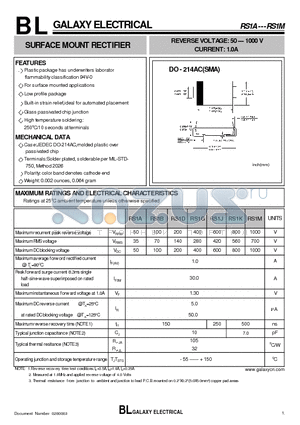

RS1M представляет собой быстродействующий выпрямительный диод, предназначенный для поверхностного монтажа. Рассмотрим его ключевые параметры:
- Максимальное обратное напряжение: 1000 В
- Максимальный прямой ток: 1 А
- Прямое падение напряжения: 1,1 В (при токе 1 А)
- Время обратного восстановления: 500 нс

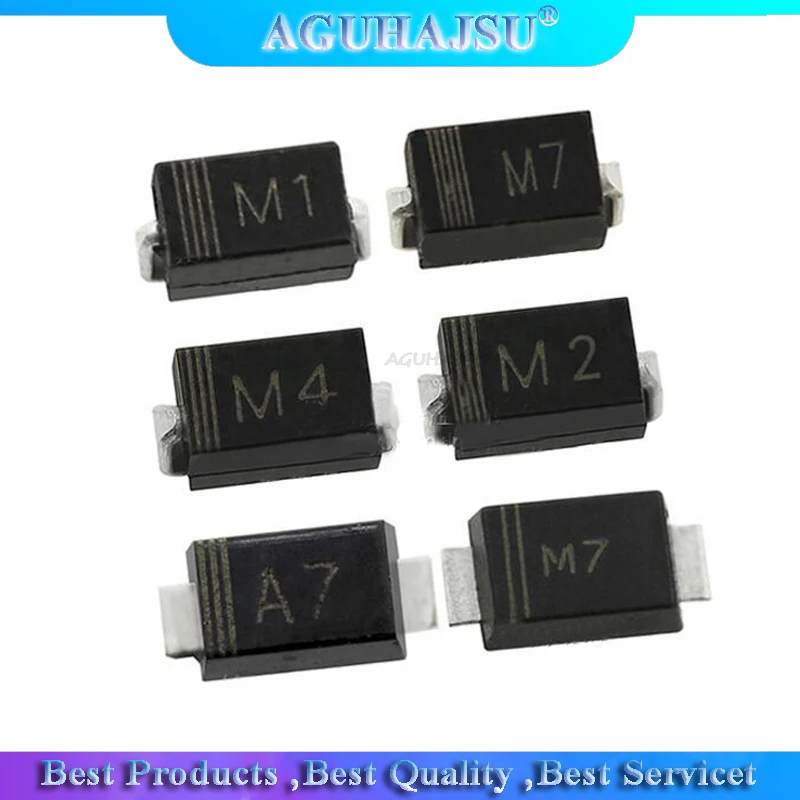

- Корпус: SMA (DO-214AC)
- Рабочая температура: от -55°C до +150°C
Какие преимущества дает такой набор характеристик? Высокое обратное напряжение позволяет использовать диод в высоковольтных цепях. Малое время восстановления обеспечивает работу на повышенных частотах. Компактный корпус удобен для применения в малогабаритной аппаратуре.
Области применения диода RS1M
Благодаря своим характеристикам, RS1M находит широкое применение в различных электронных устройствах:

- Импульсные источники питания
- AC/DC и DC/DC преобразователи
- Инверторы
- Устройства защиты от перенапряжений
- Выпрямительные мосты
- Схемы управления электродвигателями
Где конкретно может использоваться RS1M в этих устройствах? В импульсных блоках питания он часто применяется в качестве выходного выпрямителя. В инверторах RS1M может выполнять роль обратного диода для защиты силовых ключей. В схемах защиты диод устанавливается параллельно защищаемой цепи для ограничения напряжения.
Особенности использования RS1M в электронных схемах
При применении диода RS1M в электронных устройствах следует учитывать некоторые нюансы:
- Тепловой режим работы. При максимальных токах необходимо обеспечить эффективный отвод тепла от корпуса диода.
- Защита от перенапряжений. Несмотря на высокое пробивное напряжение, рекомендуется использовать дополнительную защиту в импульсных схемах.
- Учет обратного тока. При высоких температурах обратный ток диода может возрасти, что нужно принимать во внимание в прецизионных схемах.
- Параллельное соединение. При необходимости увеличения рабочего тока возможно параллельное включение нескольких диодов RS1M.
Как правильно выбрать резистор для ограничения тока через RS1M? Номинал ограничительного резистора рассчитывается исходя из максимально допустимого тока диода и напряжения источника питания. При этом нужно учесть падение напряжения на самом диоде.

Сравнение RS1M с аналогами
Как RS1M соотносится с другими похожими диодами? Рассмотрим его основные параметры в сравнении с некоторыми аналогами:
Параметр | RS1M | 1N4007 | UF4007 |
---|---|---|---|
Максимальное обратное напряжение | 1000 В | 1000 В | 1000 В |
Максимальный прямой ток | 1 А | 1 А | 1 А |
Время обратного восстановления | 500 нс | 30 мкс | 75 нс |
Корпус | SMA | DO-41 | DO-41 |
Какие выводы можно сделать из этого сравнения? RS1M имеет преимущество перед 1N4007 в скорости переключения, что важно для высокочастотных приложений. По сравнению с UF4007, RS1M обладает более компактным корпусом, что упрощает его применение в устройствах с плотным монтажом.
Рекомендации по выбору RS1M для конкретных применений
На что следует обратить внимание при выборе диода RS1M для вашего устройства?
- Рабочее напряжение схемы. Убедитесь, что максимальное обратное напряжение диода с запасом превышает пиковое напряжение в вашей схеме.
- Рабочий ток. Проверьте, не превышает ли ток через диод максимально допустимое значение с учетом возможных пиковых нагрузок.
- Частота работы. Для высокочастотных приложений важно учитывать время обратного восстановления диода.
- Температурный режим. Оцените, не будет ли превышена максимальная рабочая температура диода в вашем устройстве.
Как правильно рассчитать тепловой режим RS1M? Необходимо учесть мощность, рассеиваемую на диоде, и обеспечить достаточную площадь охлаждающей поверхности на печатной плате. При необходимости можно использовать дополнительный радиатор.

Особенности монтажа RS1M на печатную плату
При монтаже диода RS1M на печатную плату следует соблюдать некоторые правила:
- Соблюдение полярности. Обратите внимание на маркировку катода на корпусе диода.
- Температурный режим пайки. Не превышайте максимально допустимую температуру и время пайки, указанные в документации.
- Механические напряжения. Избегайте чрезмерных механических нагрузок на выводы диода при монтаже.
- Очистка. После пайки тщательно очистите плату от остатков флюса, чтобы избежать коррозии.
Какие инструменты лучше использовать для монтажа RS1M? Для ручного монтажа подойдет паяльник с регулировкой температуры и тонким жалом. При автоматизированном монтаже можно использовать оборудование для пайки оплавлением или волной.
Тестирование и проверка работоспособности RS1M
Как убедиться, что установленный диод RS1M работает корректно? Вот несколько способов проверки:
- Измерение прямого падения напряжения. Должно соответствовать значению, указанному в документации.
- Проверка обратного тока. При подаче обратного напряжения ток утечки должен быть минимальным.
- Тест на пробой. Диод должен выдерживать максимальное обратное напряжение без пробоя.
- Проверка времени восстановления. Для этого потребуется специальное измерительное оборудование.
Какие приборы можно использовать для тестирования RS1M? Базовые проверки можно выполнить с помощью мультиметра. Для более детальных измерений может потребоваться осциллограф или специализированный тестер полупроводниковых приборов.
