Что такое RTTY-модуляция. Как работает передача данных через звуковую карту компьютера. Какие виды модуляции используются в радиосвязи. Чем отличается RTTY от других видов цифровой модуляции. Как настроить программу для работы RTTY.
Что такое RTTY-модуляция и как она работает
RTTY (Radio Teletype) — это вид цифровой модуляции, используемый для передачи текстовых сообщений по радиоканалу. RTTY относится к типу частотной манипуляции (FSK), при которой несущая частота передатчика переключается между двумя фиксированными значениями в зависимости от передаваемых данных.
Основные характеристики RTTY-модуляции:
- Используются две частоты — «mark» и «space»
- Разнос частот обычно составляет 170 Гц
- Скорость передачи данных 45-50 бод
- Применяется 5-битный код Бодо для кодирования символов
- Передача асинхронная, с стартовым и стоповым битами
При передаче символа «1» излучается частота «mark», при передаче «0» — частота «space». Таким образом, цифровой поток данных преобразуется в последовательность частотных посылок.
Преимущества и недостатки RTTY-модуляции
RTTY имеет ряд преимуществ по сравнению с другими видами цифровой модуляции:
- Простота реализации передатчика и приемника
- Высокая помехоустойчивость
- Возможность работы при низком соотношении сигнал/шум
- Малая занимаемая полоса частот (около 300 Гц)
К недостаткам можно отнести:
- Низкая скорость передачи данных
- Ограниченный набор передаваемых символов
- Чувствительность к искажениям фазы сигнала
Несмотря на недостатки, RTTY до сих пор остается популярным видом связи среди радиолюбителей благодаря простоте и надежности.
Как настроить программу для работы RTTY
Для работы RTTY с помощью компьютера необходимо специальное программное обеспечение. Одной из популярных программ является MMTTY. Рассмотрим основные шаги настройки:
- Подключите звуковую карту компьютера к трансиверу
- Установите и запустите программу MMTTY
- В настройках выберите звуковую карту для приема и передачи
- Установите частоты «mark» и «space» (обычно 2125 и 2295 Гц)
- Настройте уровни входного и выходного сигналов
- Выберите режим работы AFSK или FSK
- Установите скорость передачи 45 бод
После этого программа готова к приему и передаче RTTY-сигналов. Принятый текст будет отображаться в окне программы, а для передачи можно использовать клавиатуру или макросы.
Тестирование и отладка RTTY-передачи
После настройки программы важно проверить качество формируемого RTTY-сигнала. Для этого можно использовать следующие методы:
- Прослушивание сигнала на дополнительном приемнике
- Анализ спектра с помощью SDR-приемника
- Проверка декодирования собственного сигнала
- Установление связи с корреспондентом и получение рапорта о качестве сигнала
При тестировании стоит обратить внимание на следующие аспекты:
- Правильность формирования частот «mark» и «space»
- Отсутствие паразитных излучений
- Стабильность частоты передатчика
- Корректность передачи символов
- Наличие «диддлов» в паузах между символами
«Диддлы» — это чередование посылок «mark» и «space» в паузах между символами. Они необходимы для синхронизации приемника корреспондента. Отсутствие «диддлов» может привести к потере синхронизации и ошибкам при приеме.
Применение RTTY в современных условиях
Несмотря на развитие более современных цифровых видов связи, RTTY продолжает активно применяться в следующих областях:
- Любительская радиосвязь
- Морская и авиационная связь
- Передача метеорологических сводок
- Военная связь
- Дипломатическая связь
Основные причины сохранения популярности RTTY:
- Простота оборудования
- Надежность при плохих условиях связи
- Совместимость со старой аппаратурой
- Традиции использования
В любительской радиосвязи RTTY часто применяется для проведения соревнований и получения дипломов. Многие радиолюбители ценят «ретро-дух» этого вида модуляции.
Сравнение RTTY с другими цифровыми видами связи
RTTY имеет ряд отличий от более современных цифровых протоколов:
| Параметр | RTTY | PSK31 | FT8 |
|---|---|---|---|
| Скорость передачи | 45-50 бод | 31 бод | 6.25 бод |
| Ширина полосы | 300 Гц | 60 Гц | 50 Гц |
| Помехоустойчивость | Средняя | Высокая | Очень высокая |
| Кодирование | 5 бит | Varicode | LDPC |
Как видно из сравнения, более современные протоколы обеспечивают лучшую помехоустойчивость и эффективность использования спектра. Однако RTTY сохраняет свои позиции благодаря простоте и традициям применения.
Заключение
RTTY-модуляция остается востребованным видом цифровой связи, несмотря на появление более совершенных протоколов. Простота реализации, надежность работы и традиции использования обеспечивают RTTY стабильную популярность среди радиолюбителей и профессионалов. Освоение работы в режиме RTTY позволяет прикоснуться к истории развития цифровой связи и получить уникальный опыт.
Чем развлечься в самоизоляции, или передаем данные с помощью звуковой карты / Хабр
Привет Хабр.После недавней публикации про передачу OFDM, стало интересно проверить, каким способом эффективнее всего передавать данные по воздуху. Мы попробуем разные виды модуляции, и посмотрим какие из них лучше подойдут для передачи данных из одного конца квартиры или офиса в другой. Для тестов будет достаточно ноутбука, смартфона и программы MultiPSK.
Для тех кому интересно как это работает, продолжение под катом.
Для тестов мы воспользуемся программой MultiPSK, которая удобна тем, что поддерживает огромное количество разных стандартов связи, как любительских (они доступны как на прием, так и на передачу), так и профессиональных (доступен только прием). Разумеется, чтобы не делать статью гигантской, я выберу лишь наиболее популярные виды модуляции, и мы посмотрим что из этого получится. Изначально MultiPSK предназначена для радиосвязи, для чего звуковая карта должна подключаться к приемнику или передатчику, но ничего не запрещает воспроизводить сигнал прямо из колонок.
Тест будет будет довольно простым — простой текст «1234567890» кодируется разными способами, сигнал проигрывается на ПК, и записывается смартфоном в другом конце квартиры. Разумеется, повторить нижеописанные опыты может любой желающий, никакого специального оборудования для этого не требуется.
Let’s get started.
Частотная модуляция (FSK, Frequency Shift Keying)
Как нетрудно догадаться из названия, суть модуляции заключается в изменении частоты сигнала. Простейший способ, доступный в MultiPSK, это RTTY. В данном случае мы передаем данные с помощью переключения между двумя частотами с определенной скоростью. На спектре это видно весьма наглядно. Посмотрим, что происходит с сигналом при его передаче по воздуху. Сверху исходный сигнал, снизу принятый:Помимо очевидного затухания, есть более неочевидное изменение амплитуды — сигнал стал «рваным», на выходе получилось что-то вроде биений. Интересно то, что проявляются они в моменты смены частоты, в моменты когда частота не меняется, изменения амплитуды минимальны.
С чем это связано, сказать сложно.
Кстати о спектре, он исказился, хотя в принципе, форму сигнала угадать можно:
Посмотрим, сможет ли MultiPSK декодировать записанный звук. Увы, нет, на выходе лишь «мусор». Разные попытки нормализации и фильтрации к успеху также не привели:
Следующий сигнал, который интересно попробовать — MFSK, частотная модуляция, в которой количество частот больше 2х. Картинка «до» и «после» передачи примерно похожа на предыдущий результат.
Мы также видим биения амплитуды, возникающие вероятно, в процессе переотражения звука. Но есть заметный плюс — при большем количестве частот, декодирование сигнала происходит гораздо увереннее. За исключением «мусора» в паузе между сигналами, сами данные принимаются без ошибок.
Возможно, это также связано со скоростью передачи или другим алгоритмом декодирования, но результат довольно-таки интересен.
Фазовая модуляция (PSK, Phase Shift Keying)
Следующий вид модуляции — фазовая, при которой передается синусоидальный сигнал, а информация кодируется изменением фазы.
Сигнал BPSK «до» и «после» передачи:
Результат распознавания: определилось где-то 20-40% символов, из строки 1234567890, как можно видеть, можно различить 3, 4, 7 и 9.
Спектр не показан, т.к. для фазовой модуляции BPSK он представляет собой практически прямую линию.
Общая идея, я думаю, понятна, и более сложные виды сигналов рассматривать смысла нет — понятно что устойчивого декодирования не будет. Однако, чисто для «спортивного интереса», рассмотрим аналоговый сигнал.
SSTV (Slow Scan Television)
Этот режим по своей сути напоминает факс, и изменение частоты здесь кодирует яркость или цвет картинки во времени. Интересно посмотреть, насколько исказится изображение после передачи, и останется ли оно читабельным.Сигнал «до» и «после»:
Картинка с котиком, и попытка её приема:
При должной фантазии, контур котика наверное можно угадать. Хотя если передавать что-нибудь попроще, типа «черного квадрата», наверное распознать изображение будет легче.
Кстати, в этом один из плюсов аналоговой передачи данных перед цифровой — там где «цифра» уже перестанет работать, в аналоге, среди шумов, человеческий глаз или ухо вполне может уловить полезный сигнал.
Дополнение: частотная и временная характеристики
Кстати об аналоговом сигнале, как подсказали в комментариях, проверить амплитудно-частотную характеристику «канала передачи» можно, если воспроизвести белый шум и изменяющийся по высоте тон. Такой сигнал несложно сгенерировать в любом аудио-редакторе. Для теста файл был проигран в одном конце квартиры, а запись сделана в другом. Результат довольно интересен, как интересно и то, что высокие частоты не слышны вообще (в моем случае граница где-то 14КГц), а передача данных на них в принципе еще возможна:И наконец, не менее интересный результат получается, если сгенерировать короткий звуковой импульс:
При подаче импульса длиной 0.01с, «эхо» длится практически в 10 раз дольше. Разумеется, это также должно учитываться при выборе скорости передачи данных.
Заключение
Как можно видеть, передача звука по воздуху (как наверное и через воду), это не так уж просто, из-за переотражений, затуханий и прочих эффектов. Несмотря на кажущуюся «несерьезность» задачи, надежно передать данные даже на 10 метров не так-то просто из-за искажений сигнала. Метод частотной модуляции MFSK оказался самым стабильным. И похоже, аналогичные опыты проводил не только я, статья о протоколе активации Яндекс-станции говорит о том, что в ней используется такой же способ передачи данных. Ну а в целом, чем проще модуляция и меньше скорость, тем больше шансов, что данные будут приняты без ошибок.Желающие могут дальше поэскпериментировать самостоятельно, программу MultiPSK легко найти в интернете, количество поддерживаемых ею стандартов передачи довольно велико.
Всем удачных экспериментов.
Виды связи | R9C.ru
В настоящее время в радиолюбительстве используется три основных типа радиосвязи: телеграфия (CW), телефония (AM, SSB, FM) и цифровые виды связи (SSTV, Fax, RTTY, AMTOR, PACTOR, CLOVER,ASCII, PACKET RADIO, PSK 31, PSK 62, PSK 125, MFSK, JT65, OLIVIA и другие виды компьютерной обработки сигнала.
Телеграфия (CW)
Телеграфия — старейший тип радиосвязи, в его основу заложен принцип передачи информации при помощи незатухающих колебаний или амплитудной манипуляции (CW — «Continuous wave»). Буквы алфавита, цифры и другие символы передаются при помощи последовательного знакового кодирования при помощи так называемых «точек» и «тире» («азбуки Морзе»). Соотношение длительности «точек» и «тире» 1:3, т.е. длительность «тире» равна длительности трех «точек», при этом длительность пауз между символами в одном знаке равна одной «точке», между знаками — трем «точкам», между словами — 7 точек. Длительность символов зависит от скорости передачи, с которой может работать радиотелеграфист. Скорость работы для начинающих телеграфистов составляет 40-60 знаков в минуту, у опытных — от 90 до 140 знаков, у радиоспортсменов — «скоростников» может достигать 260- 310 знаков в минуту.
Несмотря на бурное развитие технологий передачи данных, телеграфия остается востребованным типом связи у радиолюбителей.
Причин тому несколько, одна из них — более высокая помехозащищенность, чем у голосовых видов связи, простота построения телеграфного приемопередатчика, узкая занимаемая полоса спектра. Особой популярностью телеграф пользуется у любителей радиоэкспедиций.
Голосовые виды связи
Амплитудная модуляция (АМ) является простейшим голосовым видом связи, при котором промодулированный сигнал изменяется в соответствии с изменениями амплитуды модулирующего сигнала. Амплитудно-модулированный радиосигнал состоит из несущих колебаний («несущей») и двух боковых полос. В настоящее время АМ модуляция все реже применяется радиолюбителями из-за невысокой энергетической эффективности передачи АМ сигнала, т.к. значительная часть излучаемой мощности тратится на передачу несущей. Стандартная ширина, занимаемая АМ сигналом (в радиолюбительской связи) — 6 кГц.
Однополосная модуляция (SSB)
Однополосная модуляция или, как ее еще называют, амплитудная модуляция с подавленной несущей и одной боковой полосой, наиболее широко используемый вид радиолюбительской голосовой связи.
Основными достоинствамм однополосной модуляции являются в 2 раза более узная полоса, чем у АМ, и отсутствие несущей, что повышает энергоэффективность данного вида связи. Однополосная модуляция используется с применением либо нижней боковой полосы (LSB), либо с применением верхней боковой полосы (USB), при этом существует практика, когда при работе на частотах ниже 10 МГц используется LSB, выше 10 МГц — USB. Тем не менее, у этого правила есть исключения, например, при работе некоторыми видами цифровой связи. Стандартная ширина, занимаемая SSB сигналом — 2.7 кГц.
Фазовая модуляция (ФМ)
Фазовая модуляция — аналоговый способ модуляции, при котором модулирующий сигнал управляет фазой несущих колебаний. Достоинством ФМ является лучшее по сравнению с АМ и SSB качество передаваемых сигналов, недостатком — более широкая полоса, занимаемая радиосигналом. Для работы в условиях наличия импульсных помех в приемной ФМ аппаратуре используется ограничитель помех (амплитудный шумоподавитель).
Стандартная ширина, занимаемая ФМ сигналом (ФМ каналом) — 12,5 или 25 кГц.
Голосовые цифровые виды связи
DMR
DMR (Digital Mobile Radio) или цифровая подвижная радиосвязь, — открытый стандарт для цифровой радиосвязи, разработан в 2005 году Европейским институтом по стандартизации в области телекоммуникаций.
D-Star
D-Star (Digital Smart Technologies for Amateur Radio) — радиолюбительский цифровой стандарт передачи речи и данных, разработанный Японской радиолюбительской Лигой.
DV
DV (Digital Voice) — цифровая технология передачи голосовых данных
Цифровые виды связи
Таблица определения типа модуляции цифрового сигнала
| Вид модуляции | Пример спектрограммы | Примечание |
| CW (телеграф) | Ширина сигнала на водопаде зависит от скорости передачи, чем выше скорость, тем шире белая перывистая полоса сигнала | |
| RTTY (телетайп) | Сигнал RTTY выглядит как две полосы на водопаде, ширина полосы сигнала тем шире, чем выше скорость передачи | |
| BPSK/QPSK | Ширина полосы BPSK/QPSK тем шире, чем выше скорость передачи. BPSK имеет полосы в центре спектра, сигнал QPSK более однородный | |
| JT65 | ||
| MFSK | ||
| MT-63 | ||
| Olivia | ||
| SSTV |
Раздел в разработке. Зайдите позже. Администрация сайта
Радиорежимы и модуляция RTTY
Модуляция — это процесс с помощью которого к радиоволнам, создаваемым передатчиком, добавляются голос, музыка и другие «интеллектуальные возможности». Различные методы модуляции радиосигнала называются режимами . Немодулированный радиосигнал известен как несущая . Когда вы слышите «мертвый эфир» между песнями или объявлениями на радиостанции, вы «слышите» несущую. В то время как несущая не содержит интеллекта, вы можете сказать, что она передается, потому что она глушит фоновый шум вашего радио.
Различные режимы модуляции имеют свои преимущества и недостатки. Вот сводка:
Непрерывная волна (CW)CW — простейшая форма модуляции. Выход передатчика включается и выключается, как правило, для формирования символов азбуки Морзе.
Непрерывные передатчикипросты и недороги, а передаваемый непрерывный сигнал не занимают много частотного пространства (обычно менее 500 Гц). Однако сигналы CW будет трудно услышать на обычном приемнике; вы просто услышите слабое затихание фонового шума при передаче CW-сигналов. Чтобы решить эту проблему, коротковолновые и любительские радиоприемники включают в себя генератор частоты биений (БФО) цепи. Схема BFO создает внутренне генерируемую вторую несущую, которая «бьется» против принятого сигнала CW, производя тон, который включается и выключается синхронно с принятым сигналом CW. Так принимаются сигналы азбуки Морзе на коротких волнах.

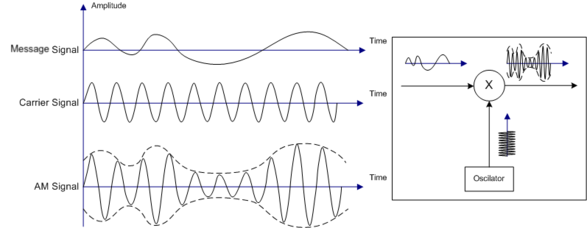

Амплитудная модуляция (AM) При амплитудной модуляции мощность (амплитуда) несущей от передатчика равна
изменяется в зависимости от того, как изменяется модулирующий сигнал.
Когда вы говорите в микрофон АМ-передатчика, микрофон преобразует ваш голос в переменное напряжение. Это напряжение усиливается, а затем используется для изменения силы выхода передатчика. Амплитудная модуляция добавляет мощности к несущей. количество, добавляемое в зависимости от силы модулирующего напряжения. Амплитудная модуляция приводит к передаче трех отдельных частот: исходной несущей частоты, нижняя боковая полоса (LSB) ниже несущей частоты и верхней боковой полосы (USB) выше несущая частота. Боковые полосы являются «зеркальными отражениями» друг друга и содержат один и тот же разум. При приеме AM-сигнала эти частоты вместе, чтобы произвести звуки, которые вы слышите.
Каждая боковая полоса занимает столько частотного пространства, сколько самая высокая звуковая частота
передано. Если самая высокая передаваемая звуковая частота составляет 5 кГц, то общее
частотное пространство, занимаемое АМ-сигналом, составит 10 кГц (несущая занимает ничтожно малое
частотное пространство).
AM заключается в том, что его легко изготовить в передатчике, а приемники AM простой по дизайну. Его главный недостаток – неэффективность. Около двух третей утра мощность сигнала сосредоточена в носителе, который не содержит интеллекта. Треть мощности находится в боковых полосах, которые содержат интеллект сигнала. Поскольку боковые полосы содержат тот же интеллект, однако один из них по существу «тратится впустую». Из общей выходной мощности АМ-передатчика только около одной шестой фактически потребляется. продуктивный, полезный результат!
К другим недостаткам AM относятся относительно широкий частотный диапазон. занимаемый сигнал и его восприимчивость к статическим и другим формам электрических помех. Несмотря на это, АМ легко настроить на обычных приемниках, и именно поэтому его используют для почти все коротковолновое вещание.
Одна боковая полоса (SSB) Поскольку в AM тратится столько энергии, радиоинженеры разработали способ передачи только
одну боковую полосу и направить всю мощность передатчика на передачу полезной информации.
Этот
метод известен как одна боковая полоса (SSB). В
Передатчики SSB, несущая и одна боковая полоса удаляются перед усилением сигнала.
Либо верхняя боковая полоса (USB), либо нижняя боковая полоса (LSB) исходного АМ-сигнала может
передаваться.
SSB гораздо более эффективен, чем AM, так как вся мощность передатчика идет на в передаче полезной информации. Сигнал SSB также занимает примерно половину частотное пространство сопоставимого АМ-сигнала. Однако передатчики и приемники SSB далеко сложнее, чем для АМ. На самом деле сигнал SSB не может быть внятно принят на AM-приемнике; сигнал SSB будет иметь сильно искаженный «Дональд Дак» звук. Это связано с тем, что несущая AM-сигнала играет важную роль в демодуляции. (т. е. восстановление переданного звука) боковых полос AM-сигнала. Чтобы успешно демодулировать сигнал SSB, вам нужна «замещающая несущая».
Замена несущей может быть обеспечена схемой генератора частоты биений (BFO)
используется при приеме сигналов CW.
Однако это означает, что сигнал SSB должен быть тщательно
настроен на то, чтобы точно «обыграть» его на замену водителю от BFO. Для
лучшая производительность, приемник SSB нуждается в более точной настройке и стабильности, чем AM
приемник, и его нужно настраивать более тщательно, чем AM-приемник. Даже когда именно
настроен, качество звука сигнала SSB ниже, чем у сигнала AM.
SSB используется в основном радиолюбителями, военными, морскими и авиационными службами. радиослужбы и другие ситуации, когда квалифицированные операторы и качественный прием оборудование общее. Было проведено несколько экспериментов по использованию SSB на коротких волнах. вещания, но AM остается предпочтительным режимом для вещания из-за его простота.
Частотная модуляция (FM) В режимах CW, AM и SSB несущая сигнала не изменится при нормальной работе.
передатчик. Однако можно модулировать сигнал, изменяя его частоту в
соответствии с модулирующим сигналом.
Это идея частота
модуляция (FM).
Немодулированная частота FM-сигнала называется его центром . частота . При подаче модулирующего сигнала FM-передатчик частота будет колебаться выше и ниже центральной частоты в соответствии с модуляцией сигнал. Величина «качания» частоты передатчика в любом направлении выше или ниже центральной частоты называется отклонением . Полное частотное пространство, занимаемое FM-сигналом, в два раза больше его отклонения.
Как вы могли догадаться, FM-сигналы занимают большую часть частотного пространства. Отклонение
радиовещательной станции FM составляет 75 кГц при общем частотном пространстве 150 кГц. Большинство других
пользователи FM (полиция и пожарная служба, службы делового радио и т. д.) используют девиацию
5 кГц, для общего частотного пространства, занимаемого 10 кГц. По этим причинам FM в основном
используется на частоте выше 30 МГц, где доступно достаточное частотное пространство.
Вот почему
большинство сканирующих радиостанций могут принимать только FM-сигналы, поскольку большинство сигналов, обнаруженных выше 30 МГц,
FM.
Большим преимуществом FM является качество звука и помехоустойчивость. Большинство форм статический и электрический шум, естественно, AM, и FM-приемник не будет реагировать на AM сигналы. FM-приемники также обладают характеристикой, известной как захват . эффект . Если два или более FM-сигнала находятся на одной частоте, FM-сигнал приемник будет реагировать на самый сильный из сигналов и игнорировать остальные. Аудио качество FM-сигнала увеличивается по мере увеличения его девиации, поэтому FM-вещание станции используют такое большое отклонение. Основным недостатком FM является количество частот пространство, которое требует сигнал.
Частотная манипуляция (FSK)
Как и FM, частотная манипуляция (FSK) сдвигает несущую частоту передатчика.
Однако, в отличие от FM, FSK сдвигает частоту только между двумя отдельными фиксированными точками. Более высокая частота называется частотой отметки , в то время как более низкая из двух
частот называется космической частотой.
(Напротив, FM-сигнал может колебаться на любой частоте в пределах своего диапазона девиации.)
FSK изначально был разработан для отправки текста через устройства радиотелетайпа, подобные тем, которые используются корпорацией TeleType. Этот режим, часто называемый радиотелетайпом или RTTY, включает в себя смещение несущей между меткой и пробелом для генерации символов в коде Бодо , который можно рассматривать как более сложную версию азбуки Морзе. В приемнике сигналы Бодо использовались для печати текста на принтерах, а позже и на видеоэкранах.
Итак, какие режимы используются сейчас?
Чтобы ответить на этот вопрос, мы должны разделить использование этих режимов на две части: те, которые используются радиолюбителями, и те, которые используются практически всеми остальными.
Прежде всего следует отметить, что есть места, где эти две группы пересекаются, но в основном используют один и тот же режим, но в разных приложениях.Сообщество радиолюбителей (радиолюбителей) — это то место, с которого легко начать. Режимы, используемые радиолюбителями, никогда не могут быть зашифрованы каким-либо образом. Это и закон, и здравый смысл. Ведь если ты единственный, кто может передавать цифровой сигнал, и у тебя есть ключ, то с кем ты будешь разговаривать?
Однако данные, используемые радиолюбителями, могут быть закодированы. Любительскому сообществу доступно множество цифровых режимов. На момент написания этой статьи режим с низким энергопотреблением, известный как FT8 , имеет растущее число пользователей. Если вы хотите познакомиться с миром цифрового любительского радио, ознакомьтесь со статьей о цифровом радиолюбителе КВ на вики-сайте RadioReference.
Теперь мы переходим в мир , а не -любителей; в основном все остальные.
Есть множество режимов, которые средний любитель никогда не скопирует; они используют схемы шифрования и другие методы, чтобы сделать свои сигналы нечитаемыми, кроме предназначенной для них цели. Однако есть несколько режимов, которые можно скопировать. Вот некоторые популярные:
ALE Расшифровывается как автоматическое установление соединения. Также известен как MIL-STD-188-141A. На сегодняшний день это наиболее используемый режим во всем мире; даже радиолюбители используют его. Это режим сигнализации, который используется для проверки пути распространения между 2 или более станциями. Иногда также отправляются краткие сообщения
FAX Хотя данные о погоде больше не используются для фотографий для прессы, многочисленные станции по всему миру все еще рассылают графики погоды. Кроме того, японские рыболовные флотилии получают свои новости по факсу (на японском языке).
HFDL Подставки для HF DataLink; это название является неправильным, поскольку существует множество режимов, которые можно описать таким образом.
Наиболее известный из них основан на протоколах ARINC 635 и используется самолетами для передачи определенных данных на наземную станцию. По всему миру есть множество наземных станций, некоторые из которых находятся в странах, которые иначе трудно услышать.
SITOR-B Также известен как AMTOR Mode B. Очень популярный режим NAVTEX основан на этих протоколах. Часто используется станциями по всему миру для получения морской информации как на длинноволновых, так и на ВЧ.
Куда я могу обратиться, чтобы узнать больше?
Об использовании не радиолюбительскими станциями режимов, подобных описанным выше, и многих других, регулярно сообщается на форуме Utility DXers Forum (UDXF). Это специальный список рассылки, созданный после закрытия известной группы Worldwide Utility News. У них есть собственный веб-сайт, и на этой странице есть много ссылок, в том числе аудиосэмплы многих режимов. Вы можете узнать гораздо больше об использовании цифровых ВЧ (и некоторых об использовании ДВ), прочитав статьи DXing Digital Utilities на вики-сайте RadioReference.
Глава 6 (Ссылки) содержит многочисленные ссылки на исходный материал, включая веб-сайты с дополнительными аудиосэмплами. Вы также найдете обширный список программного обеспечения, которое может декодировать многие режимы, в Главе 2 (Как мне декодировать сигнал, который я нахожу на ВЧ?).
Стр. 11 – Устранение неполадок при передаче – AA5AU
Дидлы и устранение неполадок при передаче
Диддлы передаются в режиме RTTY в режиме ожидания. Когда текстовые символы не отправляются, модулятор RTTY должен посылать непрерывный поток дидлов. Обычно это происходит, когда вы нажимаете на передатчик и ничего не набираете с клавиатуры. Или если вы печатаете в прямом эфире в QSO и делаете паузу. Пока вы находитесь в режиме паузы, дидлы отправляются в попытке синхронизировать демодулятор принимающей станции. Это устройство синхронизации, которое помогает при приеме RTTY. Это ничего не делает для вашей передачи. Это проблема только для приема.
Дидлы очень важны в RTTY. Настоятельно рекомендуется всегда передавать дидлы. Вы можете послать устойчивый сигнал «Отметить» или «Пробел» в режиме ожидания, но это может изменить временную последовательность демодулятора принимающей станции в случае попадания. Если сигнал исчезнет или произойдет всплеск шума, демодулятору принимающей станции потребуется больше времени для восстановления синхронизации, и будет потеряно больше отпечатков, чем при использовании дидлов. Чтобы услышать, как звучат дидлы, нажмите здесь. Для более технического и отличного объяснения дидлов, любезно предоставленного Chen W7AY, нажмите здесь.
Диддлы включены по умолчанию в MMTTY. Поэтому, когда вы впервые включаете свой передатчик, вы должны слышать дидлы в своем дополнительном тоне. Если нет, то есть проблема. Либо дидлы каким-то образом были отключены в MMTTY, либо ваш сигнал не переключается между отметкой и пробелом, как должно быть.
Первое, что нужно проверить, это убедиться, что в MMTTY включены дидлы.
Перейдите в «Параметры», «Настройка MMTTY» и перейдите на вкладку «TX». Под DIDDLE в верхнем левом углу должен быть установлен флажок LTR. Если нет, нажмите LTR, затем нажмите OK.
Если дидлы были включены, но вы по-прежнему не слышите дидлы при нажатии клавиш передатчика, то, скорее всего, где-то аппаратная проблема. Если вы используете AFSK, я не могу придумать причины, по которой дидлы не будут отправляться, если ваше радио работает на передачу. С AFSK у вас либо есть звук, либо его нет. Если ваша радиостанция находится в положении LSB, клавиши радиостанции вверх при нажатии F9 и вы слышите ровный тон вместо дидлов, то происходит что-то, что я не могу объяснить. Единственное, что приходит на ум, это РЧП на звуковой линии, идущей от звуковой карты. Если вы подозреваете RFI, перейдите на страницу RFI здесь. Вам в любом случае следует посетить эту страницу, так как здесь содержится много информации о том, как защитить себя от RFI при работе с RTTY.
Если вы работаете с FSK, обратите внимание на несколько моментов. Если вы используете FSK и слышите устойчивый сигнал «Отметить» или «Пробел» при нажатии клавиш радио, скорее всего, ваша схема интерфейса работает неправильно. Когда ваш интерфейс подключен к входу FSK вашего передатчика, проверьте напряжение постоянного тока на выходе FSK интерфейса. Оно должно быть около +5 В постоянного тока. Если вы не видите 5 вольт, то ваш интерфейс не работает. Когда вы включаете свое радио, вы должны видеть, что напряжение колеблется при отправке дидлов. Лучший способ проверить интерфейсную схему — использовать осциллограф. Поместите осциллограф на выход FSK вашего интерфейса. Установите осциллограф на 5 вольт/дел и развертку около 10 мс на деление. Вы должны увидеть примерно такую форму волны:
Если вы не видите осциллограмму или какие-либо изменения состояния на вольтметре постоянного тока, ваш интерфейс не работает. Вероятность того, что ваш последовательный COM-порт не работает, очень мала, но это редкость.
Вы можете изменить COM-порты, чтобы проверить, существует ли проблема, но, скорее всего, ваш интерфейс неверен.
Если вы видите эту форму сигнала, но по-прежнему не слышите дидлы при мониторинге передачи вашего радио, возможно, схема FSK в вашем радио не работает. Это тоже очень редко. Вы можете проверить цепь FSK в вашей радиостанции, вручную замкнув и открыв вход FSK, контролируя вашу передачу. Вы ничего не повредите, делая это. Если тон меняется по частоте с 2125 на 2295 или наоборот, то работает схема FSK. Если вы не слышите изменения частоты между обрывом и замыканием на FSK-входе передатчика, то FSK-схема в магнитоле действительно не работает.
Другие проблемы с передачей
Я упомянул RFI. RFI является распространенной проблемой в RTTY. Если у вас возникают какие-либо «странные» явления при работе с RTTY, это может быть связано с попаданием радиопомех в аудиокабели, ваш монитор, клавиатуру или линию FSK. Обязательно проверьте страницу RFI.
Кое-что, что я еще не рассмотрел, и это относится только к передаче FSK, заключается в том, чтобы убедиться, что цепь FSK вашей радиостанции настроена на сдвиг 170 Гц.
Большинство радиостанций, работающих с FSK, имеют по крайней мере два варианта переключения – 170 Гц или 850 Гц. 850 Гц называется «широким сдвигом», тогда как сдвиг 170 Гц называется «узким» сдвигом. У моего Kenwood TS870 есть четыре варианта: 170, 200, 425 и 850 Гц. Если вы начинаете передачу, а ваши RTTY-тоны звучат неправильно, возможно, схема FSK вашего радио не настроена на правильный сдвиг. Обратитесь к руководству пользователя, чтобы определить, как установить правильный сдвиг в вашем радио. В современных радиостанциях есть пункты меню, которые устанавливают сдвиг, в то время как в некоторых старых моделях, таких как Icom IC-751A, есть переключатель под верхней крышкой внутри радиостанции.
Одной из наиболее распространенных проблем при передаче является передача в обратном направлении или наоборот. RTTY чувствителен к полярности. Перевернутая передача означает, что вы отправляете метку вместо пробела, и наоборот. Это может произойти, если вы используете AFSK или FSK. С AFSK это может означать, что вы используете неправильную боковую полосу.
LSB является стандартным, но USB можно использовать, если у вас правильная полярность. Тем не менее, большинство станций, передающих инвертированный сигнал, используют неправильную боковую полосу. Если вы настроены на передачу в LSB, отправка RTTY в то время как в USB приведет к тому, что ваша передача будет инвертирована.
При работе с FSK вы можете передавать инвертированно, если ваше радио не настроено правильно. Большинство современных трансиверов сегодня имеют опцию меню для установки полярности вашего тона Mark. Если вы обнаружите, что принимаете RTTY нормально, но передаете инвертированно, измените настройку в вашем радио. Некоторые старые радиостанции имеют переключатель для изменения полярности сигнала FSK. Обратитесь к руководству пользователя, чтобы узнать, как изменить полярность FSK.
Если вы не знаете, как звучит инвертированный сигнал RTTY, может быть трудно определить, инвертируете ли вы передачу или нет. Лучший способ проверить работу RTTY — это выйти в эфир с кем-то, кого вы знаете, кто может сказать вам, правильно ли вы это делаете или нет.
