Ручной рубанок. Виды и устройство. Применение и как выбрать

Ручной рубанок – это строгальный деревообрабатывающий инструмент, используемый плотниками и столярами. Он применяется для придания поверхности древесины требуемой формы с прямыми линиями. С помощью этого инструмента проводится обработка заготовок под требуемые параметры, а также создаются различные столярные соединения, такие как шип-паз и выборка четверти.

Ручной рубанок является довольно простой конструкцией, которая состоит из колодки с ровной подошвой. Она может быть выполнена из древесины или металла. На ее концах устанавливаются ручки. Передняя предназначена для хвата и удержание рукой, а задняя обеспечивает удобный захват для толкательных движений. Ближе к задней рукояти инструмента имеется зажим, в который устанавливается нож из твердой стали. Колодка имеет сквозную прорезь, сквозь которую выдвигается нож.

Существуют как более сложные, но легко настраиваемые конструкции рубанков, так и простейшие, в которых в качестве зажима для ножа применяется деревянный клинышек, забивающийся молотком. При правильной настройке подобные инструменты обладают одинаковыми характеристиками реза. Главными критериями, которые ставятся к рубанкам, являются острота ножа и материал изготовления. Угол заточки лезвия подгоняется под определенный материал, который необходимо строгать. Это связано с тем, что различные породы древесины обладают разной твердостью.

Особо важным критерием является ровность подошвы. В деревянных рубанках со временем она деформируется в результате стирания. Кроме того, при намокании подобный инструмент может выгнуться, что сделаете его непригодным для дальнейшего применения. Металлические колодки в этом плане значительно лучше, но в большинстве случаев их делают из стали, которая подвержена коррозии. В результате продолжительного неиспользования инструмента он покрывается слоем ржавчины, возникающей даже при контакте с влажным воздухом. Как следствие при работе происходит пачканье заготовок.

Большим недостатком металлических колодок является наличие ошибок при литье. Если подошва сделана винтообразной, то обеспечить идеально ровное строгание невозможно. В связи с этим перед покупкой важно внимательно оценить гладкость и ровность поверхности подошвы, чтобы не приобрести плохой инструмент. В случае с деревянными рубанками наличие дефектов подошвы можно решить, поработав напильником.

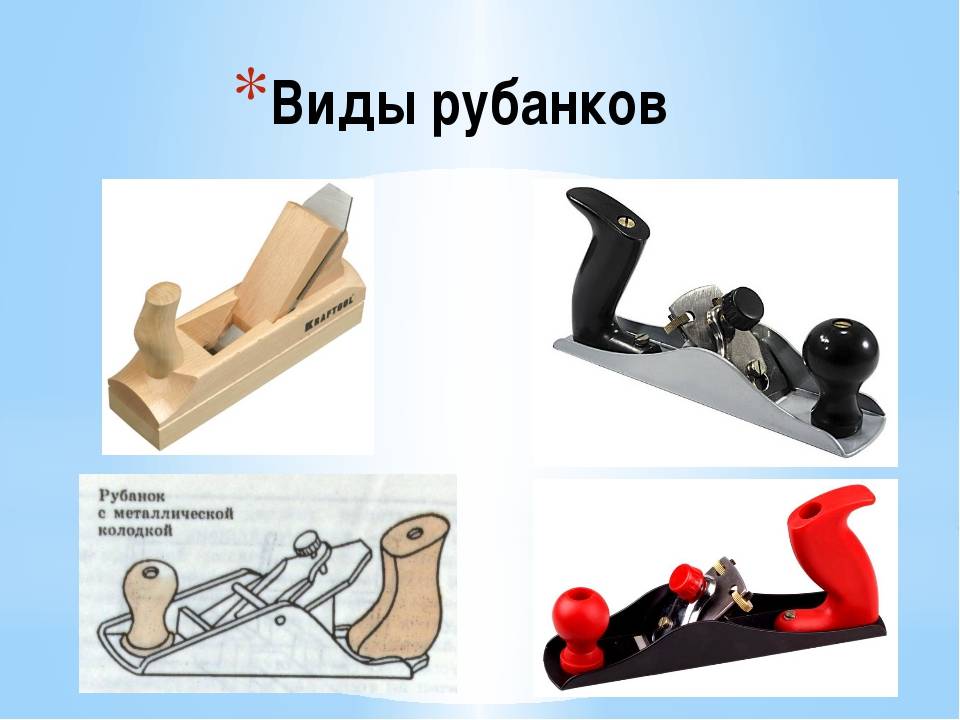

Разновидности рубанков

Стоит отметить, что ручной рубанок, в отличие от подавляющего большинства прочего столярного инструмента, имеет множество разновидностей. Конструкция каждой модификации подогнана для выполнения специализированных задач. Не существует полностью универсальной конструкции, которая позволит проделать любую работу. Всего разделяет 2 группы рубанков:

• Прямого строгания.
• Фигурного строгания.

Ручной рубанок плоского строгания

К категории рубанков плоского строгания относят:

• Одинарные.
• Двойные.
• Шерхебели.
• Шлифтики.
• Фуганки.
• Цинубели.
• Обдирочные.

Одинарный ручной рубанок предназначен для выравнивания поверхности древесины для получения идеальной плоскости. Он снабжает прямым лезвием, у которого слегка закругленная кромка. Благодаря отсутствию острых углов, на концах рабочей поверхности лезвия, при движении на заготовке не остаются канавки. Такой инструмент позволяет исправить грубую обработку после пилы или топора.

Двойной имеет похожую конструкцию с одинарным, но снабжается дополнительным ножом, который ломает стружку. Он применяется для финишного выравнивания и позволяет достигнуть более гладкой поверхности, которая практически не нуждается в затирании шкуркой.

Шерхебели имеют закругленные лезвия, которые устанавливаются под углом 45 градусов к боковой стороне подошвы. Овальная кромка позволяет проводить строгание поперек волокон. Также к особенностям данного инструмента можно отнести довольно широкий зазор для вывода стружки, который в зависимости от модификации составляет 3-5 мм. Такой инструмент превосходно подходит для грубой обработки. Он обеспечивает быстрый съем стружки, но при этом получаемая поверхность будет обладать шероховатостью и зазубринами, требующими дополнительной обработки.

Шлифтики представляют собой рубанки, в которых лезвие расположены под углом 50 градусов. Такой инструмент оснащается двойным лезвием, а также стружколомом. При снятии древесины создается очень качественная гладкая поверхность, которая не нуждается в дополнительной доработке. Шлифтики обычно применяют после того как заготовка обрабатывается более грубыми инструментами. Задача таких рубанков в доведении до идеально гладкой.

Фуганок – это инструмент для чистовой обработки, который применяется для снятия стружки на больших поверхностях. Для него характерна длинная колодка, поэтому он эффективно снимает выступающие части древесины, при этом обходит углубления. Фактически чем длиннее фуганок, тем на более идеальные результаты можно рассчитывать после окончания работы. Фуганок самая распространенная разновидность рубанка, которую можно встретить в любой мастерской, где занимаются профессиональной обработкой древесины.

Цинубели имеют одинарный зубчатый нож, который в отличие от обычного инструмента создает рифленую поверхность, обычно применяемую для склеивания заготовок. Просто подготовив две части древесины с помощью цинубеля, можно увеличить непосредственную площадь контакта при прилегании. Благодаря этому повышается прочность склеивания. С эстетической точки зрения, создаваемые борозды не несут особой привлекательности, поэтому данный инструмент не применяется для других целей.

Обдирочный ручной рубанок представляет собой совершенно отличительную конструкцию от классической. Его подошва представляет собой металлическую терку. Инструмент не имеет ножа. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции.

Рубанки для фигурного строгания

Данная категория инструмента предназначена для создания пазов, а также обработки выступов и кромок. С развитием электрического инструмента и появлением ручных фрезеров подобный инструмент отошел на второй план, но по-прежнему встречается в мастерских.

К фигурным рубанкам можно отнести:

• Зензубели.
• Кантенхобели.
• Шпунтубели.
• Федергубели.
• Калевки.
• Фальцгебели.
• Штапы.

Зензубель представляет собой узкий рубанок, с помощью которого можно выбрать четверть. Также благодаря его узким габаритам можно снять торец заготовок, чтобы получить паз. Существуют различные модификации данного инструмента, предназначенные для работы с древесиной вдоль и поперек волокон. В большинстве случаев данный инструмент выбирают для проведения чистовой обработки по уже сформированной грубой поверхности.

Кантенхобель – это довольно компактный ручной рубанок, который применяется для снятия фаски. С его помощью обрабатывают торцы, придавая им более приятную поверхность. Данный инструмент имеет трапециевидную форму лезвия. Обычно кантенхобель имеет один режущий нож, но могут быть и два. Режущая кромка располагается под углом к боковой поверхности подошвы. С помощью такого орудия проводится чистовая обработка, которая требует минимальной поправки с помощью шкурки или напильника.

Шпунтубель – это специализированный ручной рубанок, с помощью которого выбирается паз. Инструмент является легко узнаваемым благодаря двойной подошве. Одна колодка служит для направления траектории движения, а с помощью второй крепится лезвие. Такой рубанок можно регулировать, меняя расстояние между двумя колодками, тем самым подгоняя расстояние до обрабатываемой кромки.

Федергубель – это торцевой инструмент, с помощью которого обрабатываются продольные выступы заготовок. Он имеет особую форму лезвия с подъемом по центру. В результате обработки торца доски можно получить продольный шип, применяемый для склеивания с другой деталью, в которой предварительно проделан паз аналогичного размера.

Калевка одни из самых необычных рубанков, который позволяет проводить фигурную обработку заготовок. Он применяется для производства карнизов, а также багетов и оформления дверных проемов. Подошва клевки имеет ступенчатую форму, которая в зеркальном отображении передается заготовке.

Фальцгебель – это также узкоспециализированный рубанок, с помощью которого можно сформировать полосу по краю заготовки, без предварительной разметки. Фальцгебель имеет похожую подошву на калевку.

Штап – это небольшой ручной рубанок, предназначенный для закругления кромок. Его лезвие имеет полу закругленное заглубление. Кроме этого, узнать подобный инструмент можно по вогнутой подошве. Данная конструкция подошвы и ножа позволяет делать с торцов закругленную форму.

Настройка рубанка

Регулировка рубанка заключается в настройке высоты выхода острия лезвия сквозь подошву. Чем больше выступает режущая кромка, тем толще снимаемая стружка и ниже качества получаемой поверхности. При недостаточном выходе лезвия снимается слишком тонкая стружка, поэтому на обработку уходит много времени. В том случае если установлен чрезмерно большой зазор, могут повреждаться древесные волокна заготовки, в результате чего образовываются сколы, особенно при недостаточной остроте ножа.

Величина выхода ножа отличается в зависимости от модификации рубанка. Если необходима грубая обработка, то устанавливается вылет на уровне 0,5 мм. Если проводится регулировка инструмента для чистовой обработки, то этот показатель уменьшается.

Для того чтобы выдвинуть нож необходимо ослабить крепление и немного забить его вниз с помощью киянки или придавить пальцами. При этом нужно учитывать, что в случае чрезмерного выхода режущей кромки со стороны подошвы возвращать его ударами по острой части нельзя, поскольку это повредит заточку. В таком случае потребуется полностью освободить регулировочный винт и вытащить лезвие обратно.

Похожие темы:

• Фрезер. Виды. Устройство. Работа. Применение. Выбрать. Особенности
• Электрический рубанок. Применение. Устройство. Виды. Работа
• Электрическая пила. Виды. Работа. Применение. Как выбрать
• Рейсмус. Виды и устройство. Применение и работа. Особенности
• Точилка для карандашей. Виды и устройство. Особенности и отличия

что это такое, какое у него назначение и для чего он нужен, устройство, виды инструментов по дереву и их названия, чем отличается от фуганка и других

Рубанок – ручной столярный инструмент. Основным его предназначением является снятие поверхностного слоя древесины, удаление излишней шероховатости и придание поверхности заготовки гладкости. Кроме того, рубанок применяют во время художественной резьбы по дереву, для обработки фасок и проделывания в заготовках проточек различной формы.

Содержание

1. Устройство ручного рубанка, а также из каких частей состоит
2. Для чего нужен V-образный паз?
3. Принцип работы
4. Виды рубанков по дереву и их названия
5. Разновидности инструментов для плоского строгания
6. Для фигурного строгания
7. Чем отличается рубанок от фуганка?
8. В чем отличие шерхебеля и рубанка?
9. В чем разница между рубанком и зензубелем?
10. Сейчас читают

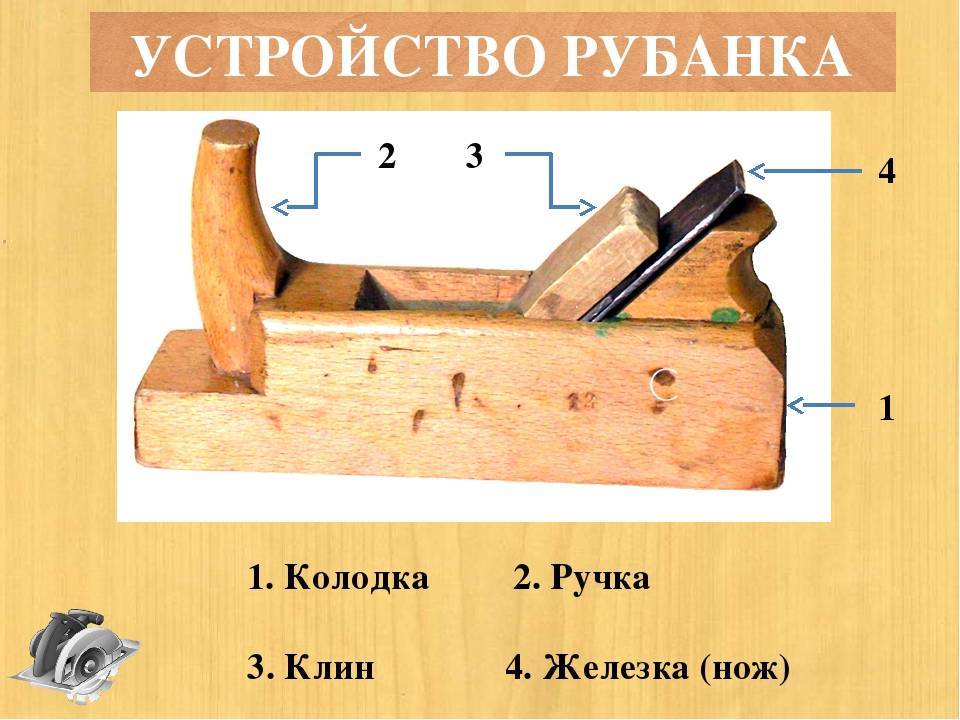

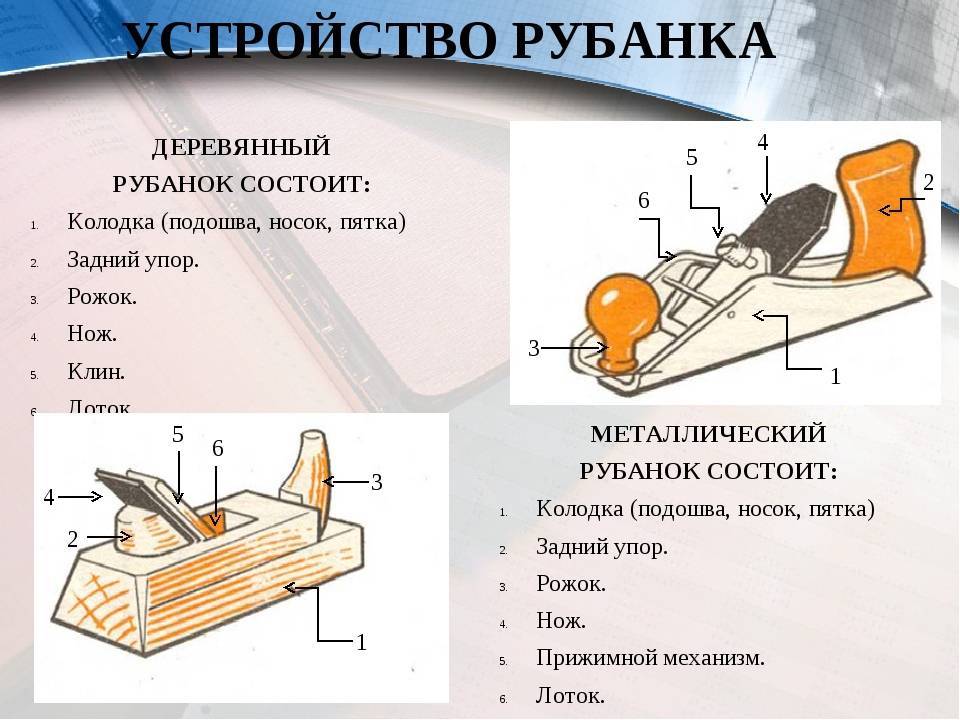

Устройство ручного рубанка, а также из каких частей состоит

Со времени своего создания, конструкция рубанка осталась практически неизменна. Основные изменения коснулись материала изготовления основных частей.

Первоначально корпус и другие детали изготавливались исключительно из дерева. В наше время для этого широко применяют различные виды металла и пластика.

Несмотря на это, основными элементами рубанка являются:

• Колодка. Является несущим элементом конструкции. На ее поверхности закреплены основные элементы рубанка;
• Передняя и задняя рукоятка. Предназначены для правильного удержания инструмента в руках пользователя;
• Подошва. Нижняя гладкая часть колодки. Позволяет инструменту скользить по поверхности заготовки;
• Прорезь. Предназначена для установки лезвия ножа и отвода стружки;
• Нож. Рабочий элемент рубанка. С его помощью происходит снятие верхнего слоя древесины. Изготавливается исключительно из металла;
• Зажим и винт. Выполняют роль фиксатора лезвия, направляющего элемента для отведения отходов, а также ножа для разрезания стружки. В некоторых моделях используется клиновой способ фиксации лезвия, известный под названием «ласточкин хвост».

Устройство ручного рубанка

Для чего нужен V-образный паз?

Лезвия рубанков с V-образным пазом предназначены для облегчения снятия фасок с торцов заготовки. Опытные плотники не прибегают к их использованию, а выполняют работы классическим прямым резцом.

Принцип работы

Принцип работы рубанка заключается в снятии верхнего слоя древесины, с помощью жестко зафиксированного в корпусе инструмента, лезвия. Перед началом строгания необходимо провести подготовительные работы, выполнив следующие действия:

1. Совместить и соединить фиксирующим винтом зажим и резец инструмента.
2. Установить резец рубанка в рабочее положение, выдвинув его из прорези на необходимое расстояние. Следует помнить, что край резца должен располагаться параллельно подошве.
3. После установки резца на необходимый вылет, нужно зафиксировать его при помощи зажимной пластины или деревянного клина.
4. Произвести пробный проход рубанком по поверхности заготовки. В случае необходимости произвести дополнительную регулировку лезвия.

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

• Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;
• Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;
• Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;
• Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;
• Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;
• Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

• Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;
• Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;
• Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;
• Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;
• Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;
• Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;
• Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Чем отличается рубанок от фуганка?

Рубанок и фуганок принадлежат к одному классу инструментов, и имеют схожую конструкцию. Несмотря на это, между ними существуют некоторые различия, основными из которых являются:

• Предназначение. В силу конструктивных особенностей фуганком быстрее и удобнее обрабатывать заготовки с большой поверхностью;
• Масса и габариты. В отличие от рубанка, фуганок обладает куда более внушительными размерами и соответственно массой;
• Количество резцов. В отличие от рубанка, фуганок оснащается двумя резцами, позволяющими ему более качественно обрабатывать поверхность заготовки.

Рубанок применяется на ранних этапах обработки изделий, при черновой.

Компактные размеры инструмента позволяют выполнить общее выравнивание поверхности древесины. В отличие от него, фуганок имеет более длинную подошву и несколько резцов. В процессе работы это позволяет срезать неровности в нескольких местах одновременно. В результате получается более гладкая и ровная плоскость.

В чем отличие шерхебеля и рубанка?

Внешне похожие инструменты имеют ряд принципиальных отличий:

• Варианты обработки. Рубанок служит для чистовой обработки, а шерхебель для черновой;
• Форма режущей кромки. Каждый из них имеет различную форму режущей поверхности. Лезвие резца рубанка прямоугольное, шерхебеля – скругленное. Эта особенность позволяет производить строгание шерхебелем перпендикулярно волокнам древесины;
• Глубина и ширина строгания. Ширина лезвия рубанка больше, чем у шерхебеля. Однако он проигрывает шерхебелю в глубине обрабатываемой поверхности (3 мм против 2).

В чем разница между рубанком и зензубелем?

Зензубель является одной из разновидностей рубанка. Оба они имеют компактные размеры и предназначены для чистовой обработки древесины. Несмотря на внешнее сходство, их основными отличительными чертами являются:

• Предназначение. Рубанок используется для чистовой обработки поверхностей, зензубель – для обработки пазов и фальцев;
• Размер лезвия. В отличие от рубанка, зензубель имеет более узкое лезвие;
• Количество режущих кромок. Лезвие рубанка имеет одну режущую кромку, зензубель – три. Такое количество обусловлено различием в предназначении инструментов.

Рубанок давно зарекомендовал себя, как простой и надежный инструмент. Он является необходимым инструментом не только при проведении столярных и плотницких работ, но и во время ремонта в квартире или доме. Приобретать весь набор инструмента целесообразно только в случае постоянного проведения столярных работ, например, при изготовлении дверей или мебели. Для бытового использования достаточно иметь несколько основных видов рубанков: классический и фуганок.
