Рубильник что это. Рубильник: что это такое и как он работает в электрических цепях

Что такое рубильник и для чего он нужен. Как устроен рубильник и какие бывают его виды. Каковы основные характеристики и особенности применения рубильников. Чем отличается рубильник от других коммутационных устройств.

Что такое рубильник и его назначение

Рубильник представляет собой неавтоматический выключатель, предназначенный для ручного замыкания и размыкания электрических цепей. Его основная функция — осуществление коммутации электрической цепи под нагрузкой или в обесточенном состоянии.

Какие задачи выполняет рубильник в электрических сетях?

• Включение и отключение силовых цепей
• Видимый разрыв электрической цепи
• Переключение на резервный источник питания
• Обеспечение электробезопасности при проведении работ

Рубильник способен коммутировать большие токи и гасить возникающую при этом электрическую дугу. Это его главное отличие от обычных выключателей.

Устройство и принцип действия рубильника

Из каких основных элементов состоит конструкция рубильника?

• Неподвижные контакты
• Подвижные контакты (ножи)
• Дугогасительная камера
• Привод (рукоятка)
• Основание из диэлектрика

Принцип работы рубильника заключается в следующем: при повороте рукоятки подвижные контакты (ножи) входят в неподвижные контакты или выходят из них, замыкая или размыкая цепь. Дугогасительная камера или контакты обеспечивают быстрое гашение возникающей электрической дуги.

Виды рубильников по конструкции и назначению

Какие существуют разновидности рубильников?

• По числу полюсов: однополюсные, двухполюсные, трехполюсные
• По расположению привода: с центральной, боковой или передней рукояткой
• По наличию дугогасительной камеры: с камерой и без нее
• По способу установки: утопленного, навесного или шкафного монтажа
• Перекидные (реверсивные) рубильники

Особую группу составляют выключатели-разъединители, совмещающие функции рубильника и разъединителя. Они обеспечивают видимый разрыв цепи.

Основные технические характеристики рубильников

На какие параметры следует обращать внимание при выборе рубильника?

• Номинальный ток (от 100 до 5000 А)
• Номинальное напряжение (до 660 В переменного тока, до 440 В постоянного)
• Число полюсов
• Категория применения (AC-20, AC-22, AC-23)
• Степень защиты корпуса (IP)
• Климатическое исполнение

Важным параметром является коммутационная способность — максимальный ток, который рубильник способен включить или отключить без повреждений.

Применение рубильников в электрических сетях

В каких случаях целесообразно использовать рубильники?

• На вводе электропитания в здания и сооружения
• Для коммутации мощных потребителей
• В схемах АВР для переключения на резервный ввод
• Для обеспечения видимого разрыва при ремонтных работах
• В щитах управления технологическим оборудованием

Рубильники часто применяются в сочетании с предохранителями или автоматическими выключателями, выполняя функцию видимого разъединителя.

Преимущества и недостатки рубильников

Какие достоинства имеют рубильники по сравнению с другими коммутационными аппаратами?

• Простота конструкции и надежность
• Способность коммутировать большие токи
• Наглядность положения контактов
• Возможность ручного управления
• Низкая стоимость

К недостаткам можно отнести отсутствие защитных функций и необходимость периодического обслуживания контактной системы.

Правила выбора и установки рубильников

Как правильно подобрать и смонтировать рубильник?

1. Определить необходимые параметры по току и напряжению
2. Выбрать конструктивное исполнение
3. Учесть условия эксплуатации (климат, загрязненность и т.д.)
4. Обеспечить свободный доступ к рукоятке управления
5. Надежно закрепить на монтажной панели
6. Правильно подключить вводные и отходящие кабели

При монтаже важно соблюдать требования ПУЭ по установке коммутационных аппаратов.

Меры безопасности при работе с рубильниками

Какие правила техники безопасности нужно соблюдать при эксплуатации рубильников?

• Запрещается работать с неисправным рубильником
• Операции производить только при отключенной нагрузке
• Использовать средства индивидуальной защиты
• Не допускать попадания влаги и посторонних предметов
• Периодически проверять состояние контактов

Перед началом работ в электроустановке необходимо убедиться в отключенном положении рубильника и отсутствии напряжения.

Рубильник: устройство и принцип действия

октябрь 30, 2017

Мы так давно привыкли включать свет в комнате, нажав на клавишу, что не задумываемся над тем, почему именно выключатель является главным звеном любой электрической цепи. Электрические рубильники и пакетные переключатели являются основными используемыми не автоматическими выключателями. Их неисправность является наиболее частой причиной пожаров. Про это хорошо известно опытным электрикам и пожарным.

Рубильник — неавтоматический выключатель. Он предназначен для ручного замыкания или размыкания электрических цепей. Или, по другому, осуществления коммутации. Все мы знаем, что замыкание и размыкание — это искра, разряд. Физика процесса проста – при сохранении напряжения на соединяемых (разъединяемых) контактах, даже в воздушной среде возникает электрическая дуга – та самая молния. Эта молния в выключателе есть всегда. Размер и мощность разряда зависит только от характеристик тока. Поэтому любой рубильник, прежде всего, способен обеспечить замыкание сети с большими токами и гарантированным гашением возникающей при этом электрической дуги.

Есть класс устройств, который не отключает цепь, а производит переключение тока из одной цепи в другую, одновременное включение нескольких цепей, или переключение по заданному алгоритму — это пакетный переключатель, функции которого схожи с электрическим рубильником , поскольку он также должен гасить дугу. Из этого главного свойства и нужно исходить, чтобы понимать какие электрические рубильники необходимо использовать в электросети.

Таким образом, рубильник — это простой переключатель, который просто отключает или включает электрическую цепь под нагрузкой или без неё. По сути, рубильник — это «народное» название, правильное название такого прибора (коммутационного аппарата) — выключатель нагрузки. Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции.

Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя.

Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения. Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

• ножей контактного типа;
• вставок плавного типа;
• стоек: совмещенного и контактного типа;
• выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения. Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники с центральным расположением рычага работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала. Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой. Конструкция рубильника зависит от способа включения устройства.

Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением. Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Рубильники — разновидности и основные характеристики

Рубильники и выключатели нагрузки (ВН) — это коммутационные устройства с ручным управлением, которые обеспечивают включение или отключение цепи, находящейся под нагрузкой или предварительно обесточенной. Поскольку функция у выключателя нагрузки простая (размыкание электрической цепи), он не реагирует на токи короткого замыкания или токи перегрузки, чем и отличается от автоматического выключателя (АВ).

Основные составляющие рубильника — это силовые контакты и необходимый для ускорения расцепления контактов пружинный привод. При размыкании и замыкании контактов, как известно, возникает искра, разряд. Физически этот процесс простой: на контактах при сохранении напряжения возникает электрическая дуга. Мощность и размер разряда зависит только от показателей тока. Поэтому рубильник, прежде всего, предназначен для замыкания (размыкания) сети с большими токами и гашения электрической дуги, возникающей при этом.

КУПИТЬ РУБИЛЬНИКИ

Разновидности рубильников

Кроме простейшего перекидного рубильника, такого типа, как «Энергия» SC-68 или серии QS5, существует целый класс устройств, функции которых схожи с функциями обычного рубильника, по крайней мере, в гашении дуги. Но, при этом, они могут переключать ток по заданному алгоритму, из одной цепи в другую, а также осуществляют одновременное включение сразу нескольких цепей. Называются такие переключатели пакетными. Они применяются на токи до 400 А при напряжении до 660 В.



Если требуется ежедневное, а то и несколько раз в день, включение и выключение электросети, то совсем не рационально использовать такое чувствительное устройство, как «автомат». Его ресурсы не безграничны и его главное предназначение — срабатывать в аварийной ситуации. Вполне логично для этого на вход поставить более дешевый и простой рубильник.

Если в быту приходится обесточивать линию редко, то можно обойтись автоматическим выключателем. Но, если речь пойдет о сети промышленного здания или многоквартирного дома, то отключить всю линию одним движением можно только с помощью рубильника, поставленного на входной кабель.

При этом используют прибор без защитных крышек или модульные мини-рубильники (выключатели нагрузки) с прозрачными окошками, чтобы визуально наблюдать за разрывом цепи. Например, мини-рубильники ВР-32 или TDMRBK c «видимым разрывом». Тогда человек, проводящий техобслуживание сети, будет уверен в обесточивании системы. Кстати, «автомат» такой наглядности не обеспечивает.

При выборе выключателя нагрузки надо ориентироваться на номинальный ток. Он должен быть либо таким же, как номинал тока «автомата», либо больше на ступень. При этом, согласно ГОСТу, минимальный ток вводного автомата должен быть не менее 40 А. Таким образом, приобретать ВН нужно от 40 А и выше, тем более, что по стоимости они мало отличаются от выключателей нагрузки с меньшими токами. Установка мини-рубильников производится до вводного автомата, а еще лучше, до прибора учета энергии.

Рубильники часто применяют для регулировки освещения на улице, территориях предприятий, для обесточивания производственного оборудования в конце рабочего дня. Для таких объектов необходимо использовать не только рубильники на входе, но также автоматические выключатели, которые срабатывают при аварийных сверхтоках.

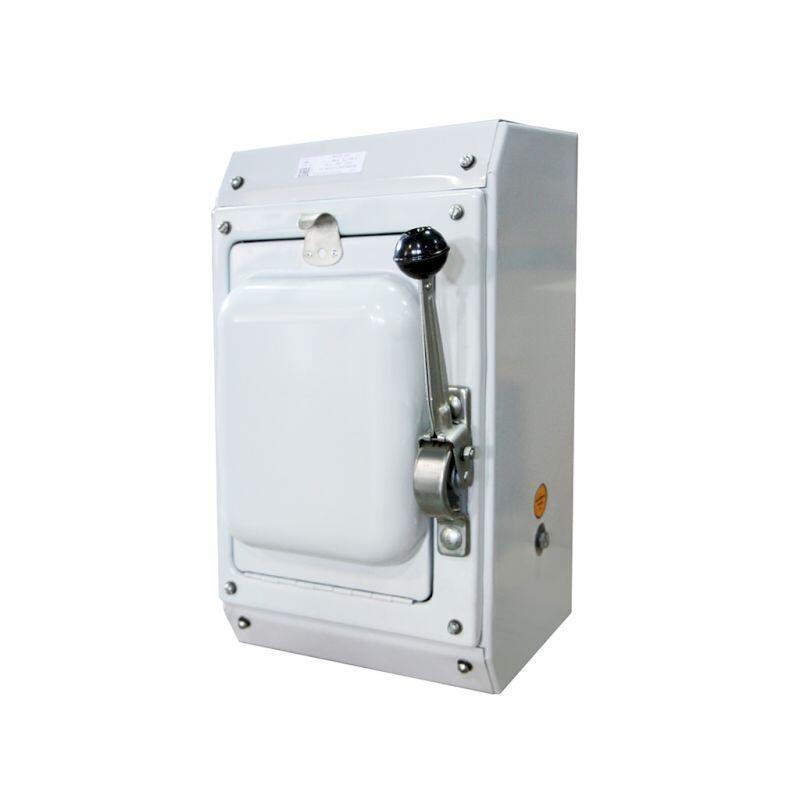

Простейшие рубильники используются в электрических цепях переменного тока с напряжением до 660 В, и в цепях постоянного тока с напряжением 440 В. Производители выпускают рубильники в разных исполнениях, они бывают одно- двух- трехполюсные. При этом, они могут быть с рычажным или центральным приводом, с присоединением проводов сзади или спереди. Для безопасности элементы рубильников заключены в металлический кожух.

Основные характеристики — технические и конструктивные

К техническим характеристикам рубильников можно отнести:

• допустимую мощность;
• силу тока;
• напряжение;
• постоянный или переменный ток;
• пиковые перегрузки.

Чтобы коммутация была надежной, рубильник должен обладать достаточным запасом мощности (рассчитывается с учетом всех потребителей сети), временем на охлаждение контактов между циклами выключения/включения (чтобы не выгорали контакты), а также резервной цепью на случай поломки.

Конструкция тоже определяет разновидности рубильников. Центральная рукоятка показывает, что данное устройство — это разъединитель, который размыкает предварительно обесточенные цепи, а рычажный привод и боковая рукоятка устанавливаются на приборы, которые отключают цепи под нагрузкой.

Кроме этого, используя рубильник, можно обеспечить ручное переключение на резервный ввод. Такие приборы называются реверсивными рубильниками или перекидными. С помощью автомата это организовать дороже и сложнее. В зависимости от модели такие рубильники могут быть с двумя или тремя положениями фиксации.

При их применении нет риска самопроизвольного размыкания цепи. На дачах, в загородных домах часто применяют реверсивный рубильник ABB (Финляндия) для переключения потребителей на резервный источник тока. Устанавливается он на DIN-рейку или на дверцу.

Рубильники с центральной рукояткой производятся без дугогасительных камер, а модели с рычагами привода и боковой рукояткой могут быть, как с камерами, так и без них. Плотность прилегания контактов рубильника обеспечивается двумя способами: для рубильников на 100 А просто пружинящими свойствами материала контактов, а для рубильников на 200 А и более — за счет стальных пружин.

В рубильниках дугогасительные контакты могут быть расположены не только в камерах, но и открыто. Они быстро гасят электрическую дугу, чтобы она не перебросилась на соседние токопроводящие устройства.

Такой же конструкцией обладают перекидные переключатели. В некоторых модификациях они совмещены с предохранителями и играют роль, как коммутации, так и защиты. Примером может послужить рубильник KЭАЗ RBК 160 A3P, который используется совместно с предохранителем и заменяет собой всю конструкцию, в которую обычно он вставляется.

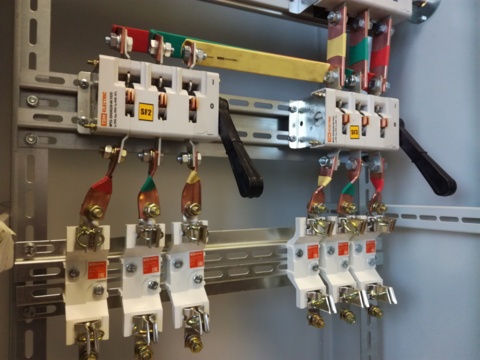

Одними из часто применяемых являются выключатели-разъединители ВР32 в нескольких исполнениях: вр32-31, вр32-35, вр32-37, вр32-39. Они используются для включения и отключения, а также пропускания переменного тока 660 В, частотой 50 и 60 Герц и постоянного тока 440 В в приборах распределения электричества.

Покупателями такие выключатели-разъединители востребованы, благодаря их разновидностям. Для простоты выбора рубильники ВР32 можно классифицировать таким образом:

• по числу направлений и полюсов: одно- двух- трехполюсные на одно направление, одно- двух- трехполюсные на два направления;
• по степени защиты рукоятки: IP00, IP32;
• по расположению плоскости присоединения контактов: параллельно или перпендикулярно плоскости монтажа, а также комбинированное расположение: ввод — параллельно, вывод — перпендикулярно или наоборот;
• по виду размещения рукоятки ручного привода: боковая рукоятка, боковая смещенная рукоятка, передняя смещенная рукоятка, а также совсем без рукоятки.

Чтобы приобрести рубильник любой модификации или другое коммутационное средство, являющееся его разновидностью, вам будет достаточно позвонить менеджеру интернет-магазина стройматериалов Кузьмич24 или оформить заказ в несколько кликов прямо на сайте.
