Что такое переключатель фаз и для чего он нужен. Какие бывают виды переключателей фаз. Как работает переключатель фаз. Каковы преимущества использования переключателя фаз. На что обратить внимание при выборе переключателя фаз.

Содержание

Что такое переключатель фаз и для чего он нужен

Переключатель фаз — это устройство, предназначенное для обеспечения бесперебойного электроснабжения и защиты электрооборудования от перепадов напряжения в сети. Основные функции переключателя фаз:

  • Автоматическое переключение на исправную фазу при проблемах с напряжением
  • Защита подключенных устройств от повышенного или пониженного напряжения
  • Обеспечение стабильного питания однофазных потребителей от трехфазной сети
  • Увеличение срока службы электроприборов за счет защиты от скачков напряжения

Переключатели фаз широко применяются как в бытовых, так и в промышленных целях, где необходимо надежное электроснабжение чувствительного оборудования.


Основные виды переключателей фаз

Существует два основных типа переключателей фаз:

1. Автоматические переключатели фаз

Автоматические переключатели самостоятельно контролируют параметры напряжения в сети и переключаются на оптимальную фазу без участия человека. Их преимущества:

  • Высокая скорость реакции на изменения в сети
  • Возможность работы без постоянного контроля
  • Широкий функционал и возможности настройки
  • Высокая точность и надежность работы

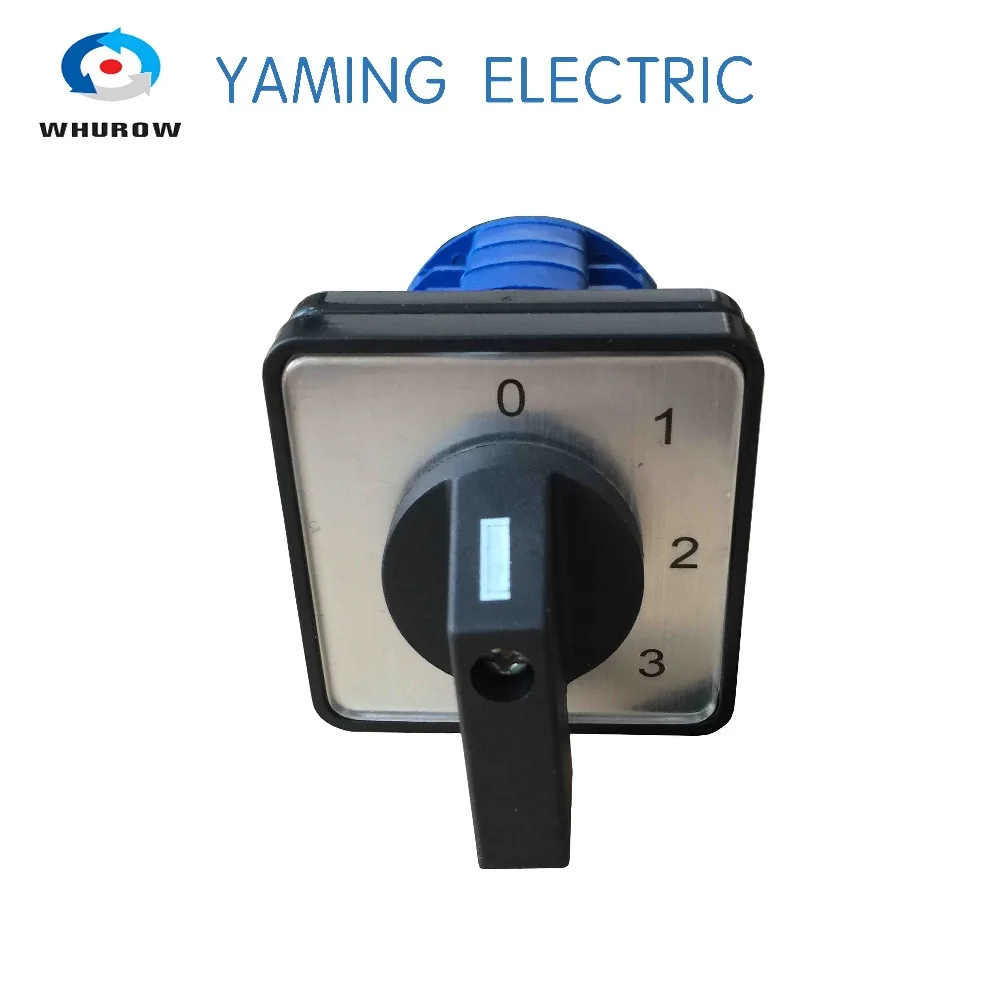

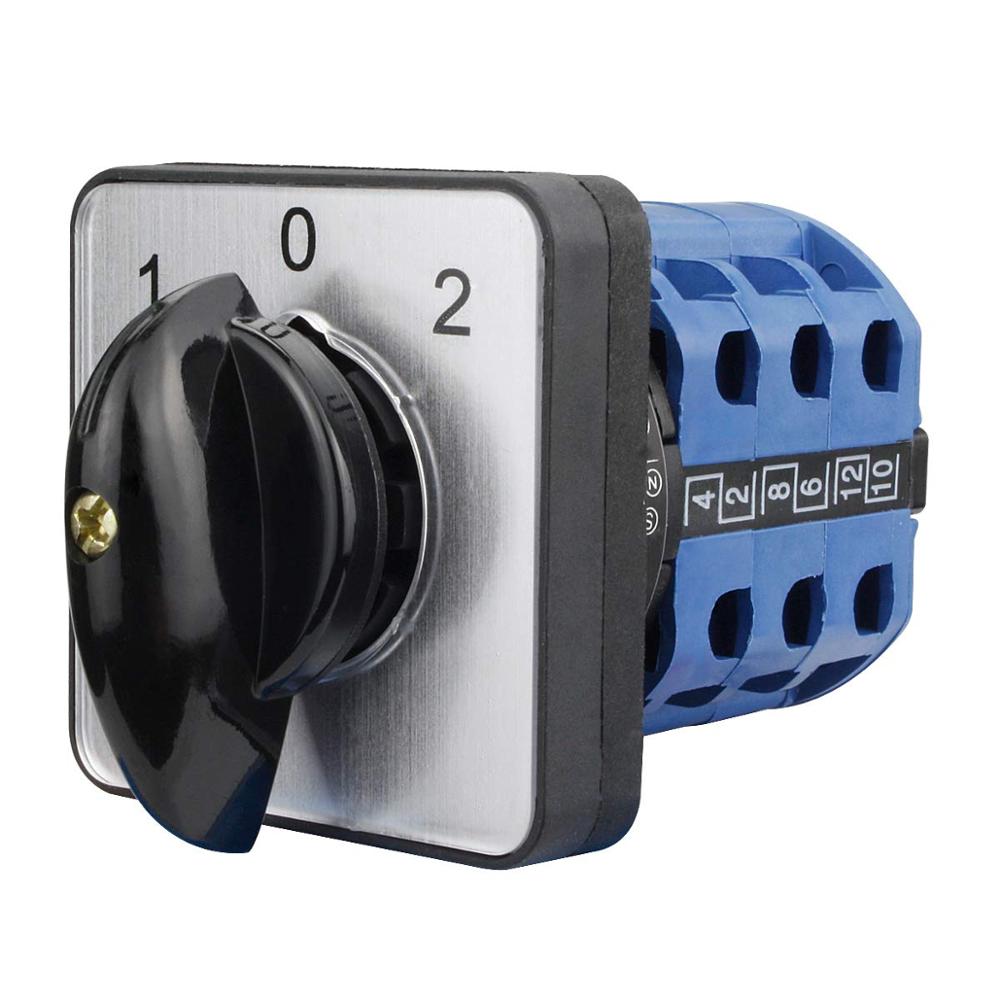

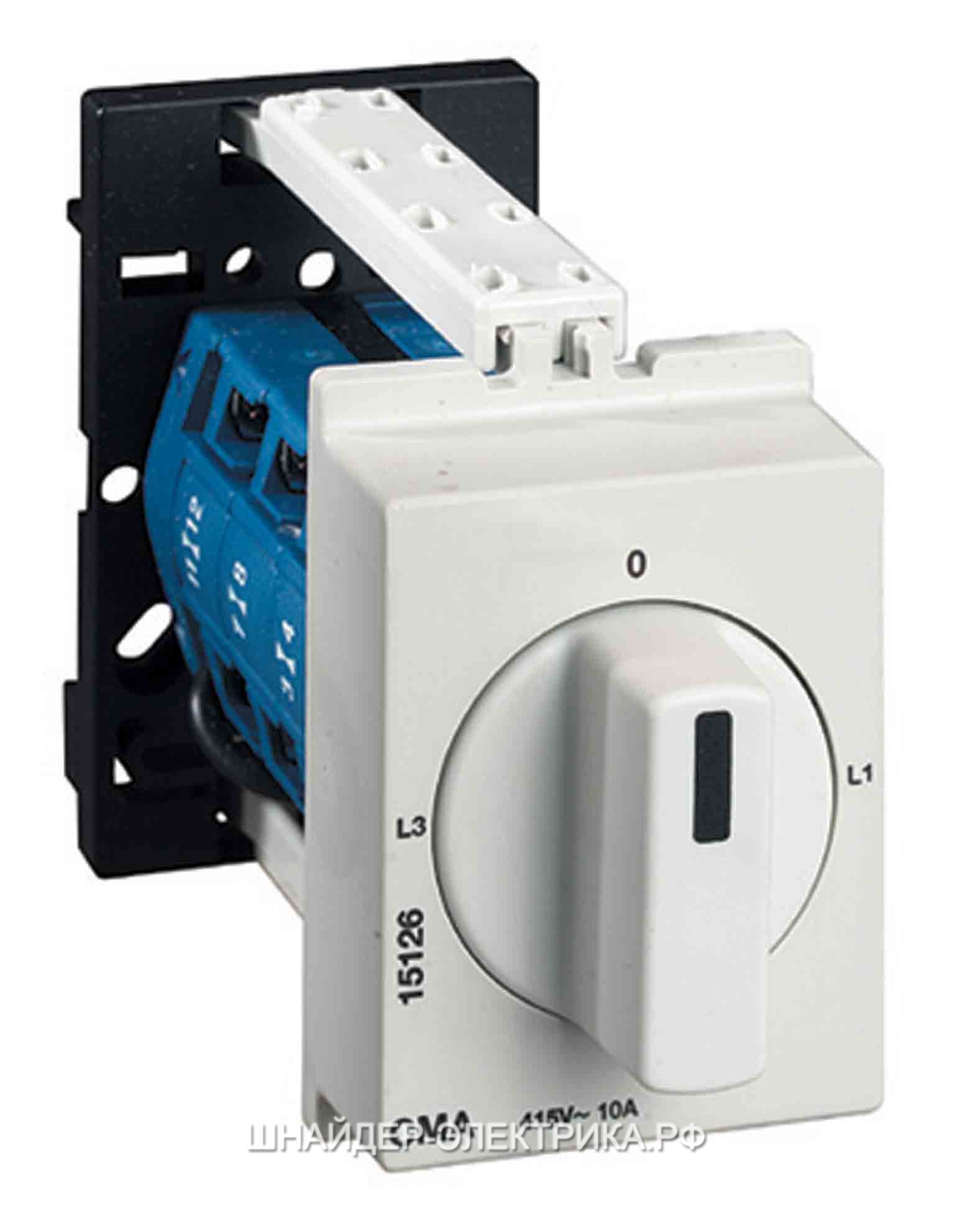

2. Ручные переключатели фаз

Ручные переключатели требуют вмешательства оператора для смены фазы питания. Их особенности:

  • Простота конструкции и использования
  • Низкая стоимость
  • Компактные размеры
  • Возможность использования в качестве выключателя

Выбор между автоматическим и ручным переключателем зависит от конкретных условий эксплуатации и требований к надежности электроснабжения.

Принцип работы автоматического переключателя фаз

Рассмотрим, как работает современный автоматический переключатель фаз:

  1. Устройство постоянно анализирует параметры напряжения на всех подключенных фазах
  2. При выходе напряжения на активной фазе за допустимые пределы, переключатель выбирает фазу с оптимальными показателями
  3. Происходит быстрое переключение нагрузки на выбранную фазу
  4. Переключатель продолжает мониторинг сети и может вернуться на приоритетную фазу при нормализации напряжения
  5. Если на всех фазах параметры вне нормы, нагрузка отключается до стабилизации ситуации

Управление осуществляется микроконтроллером, который анализирует данные и управляет электромагнитными реле для переключения. Показания напряжения и текущий статус отображаются на цифровом дисплее.


Преимущества использования переключателей фаз

Применение переключателей фаз дает ряд существенных преимуществ:

  • Защита электрооборудования от перепадов напряжения и выхода из строя
  • Увеличение срока службы подключенных устройств
  • Обеспечение бесперебойной работы важных электроприборов
  • Автоматизация процесса переключения без участия человека
  • Возможность питания однофазной нагрузки от трехфазной сети
  • Экономия на ремонте и замене вышедшей из строя техники
  • Повышение электробезопасности и снижение риска пожара

Все это делает переключатели фаз незаменимыми устройствами для обеспечения качественного и надежного электроснабжения.

Особенности выбора переключателя фаз

При выборе переключателя фаз следует обратить внимание на следующие параметры:

  • Номинальный ток и мощность нагрузки
  • Диапазон рабочих напряжений
  • Время переключения
  • Наличие и тип индикации
  • Возможности настройки пороговых значений
  • Наличие приоритетной фазы
  • Время задержки включения и возврата
  • Габариты устройства
  • Способ монтажа (на DIN-рейку, настенный и т.д.)

Важно правильно рассчитать необходимую мощность переключателя с учетом всех подключаемых потребителей. Для бытового применения обычно достаточно устройств на 16-40 А, для промышленных целей используются более мощные модели.


Применение переключателей фаз в различных сферах

Переключатели фаз широко используются в следующих областях:

  • Частные дома и коттеджи для защиты бытовой техники
  • Серверные и центры обработки данных
  • Медицинские учреждения для питания критически важного оборудования
  • Производственные предприятия для защиты станков и автоматики
  • Торговые центры и супермаркеты
  • Системы безопасности и видеонаблюдения
  • Котельные и системы отопления

Особенно актуально применение переключателей фаз в местах с нестабильным электроснабжением или частыми перебоями в подаче электроэнергии.

Рекомендации по установке и эксплуатации

Для корректной и безопасной работы переключателя фаз необходимо соблюдать следующие правила:

  1. Установку должен производить квалифицированный электрик
  2. Обязательно использование автоматических выключателей для защиты линий
  3. Необходимо правильно настроить пороговые значения напряжений
  4. Регулярно проверять работоспособность устройства
  5. Не превышать максимально допустимую мощность нагрузки
  6. Обеспечить надежное заземление
  7. Располагать прибор в сухом, защищенном от пыли месте

При соблюдении этих рекомендаций переключатель фаз будет надежно защищать ваше электрооборудование в течение долгого времени.



Как подключить автоматические переключатели фаз

Переключатели фаз предназначены для обеспечения бесперебойным и качественным питанием 1-фазного электрического оборудования, при наличии 3-х фазной сети.

Гарантирует отключение нагрузки, при перекосе всех фаз, их самопроизвольный выбор и включение, после стабилизации. Благодаря установке автоматического переключателя фаз, значительно увеличивается срок службы бытовых и промышленных устройств и установок. Считается особо точным электронным прибором. Характеризуется:

  • Компактными размерами
  • Быстродействием
  • Возможностью ручной подстройки
  • Быстрым монтажом
  • Длительной эксплуатацией
  • Надежностью
  • Невысокой стоимостью
  • Вариантами выбора установленной мощности

Устройство автоматического переключателя фаз и принцип действия

В принципиальной схеме фазировочного автомата нагрузки, главным элементом, является встроенное микропроцессорное устройство.

Именно оно позволяет произвести контроль и отклонение безопасных параметров электрической сети и мгновенно отреагировать на их изменение. Регулировка диапазона осуществляется с помощью имеющихся на передней панели подстроечных ручек, или кнопок. Причем они предусмотрены на срабатывание по максимальному, минимальному показателям напряжения, времени повторного включения и возврата на фазу с допустимыми величинами. Светодиодные индикаторы визуально отображают процесс. В образцах с регулировочными кнопками, индикация цифровая. На некоторых моделях существует реле и дополнительная защита от залипания контактов.

На заметку начинающему электрику

Наличие посадочного места с защелкой, гарантирует легкое подключение электронного переключателя фаз к существующей DIN-рейке. Процедура его подсоединения состоит в следующем:

  • Предварительно следует убедиться во внешней целостности устройства
  • Проверить вращение ручек и выставить их положение
  • Разомкнуть подводящую цепь путем отключения автоматического выключателя, или рубильника
  • Проверить индикатором напряжения, ее отсутствие
  • Аккуратно зачистить вводные и выходные жилы на длину посадки
  • Поставить 2 изолированные перемычки между контактами выхода 8-9 и 10-11.
  • Завести и крепко закрутить все оголенные концы на клеммных зажимах
  • Обязательно подключить нулевой и заземляющий провод

При подключении переключателя фаз мастер обязан знать

Обозначенная на крышке фаза L1, в схеме подключения электронного переключателя напряжения, будет приоритетной. Она подсоединяется к нагрузочному устройству. Не забудьте о существовании указанных выше перемычек. Помните о соответствии максимальной мощности и тока используемого электрооборудования к допустимым значениям изделия. Для достижения ощутимого эффекта, советуем придерживаться инструкции на электронный автоматический переключатель фаз, описанной выше.

автоматический и ручной, область применения и особенности работы

Содержание статьи:

На производственных предприятиях и иных учреждениях предъявляются строгие требования к бесперебойной работе электросети. Основные средства ее обеспечения – автоматический ввод резерва, используемый в однофазных электросетях, и переключатель фаз, отличающийся от классического АВР использованием добавочных линий с неактивной фазы трехфазной сети.

Устройство и принцип работы

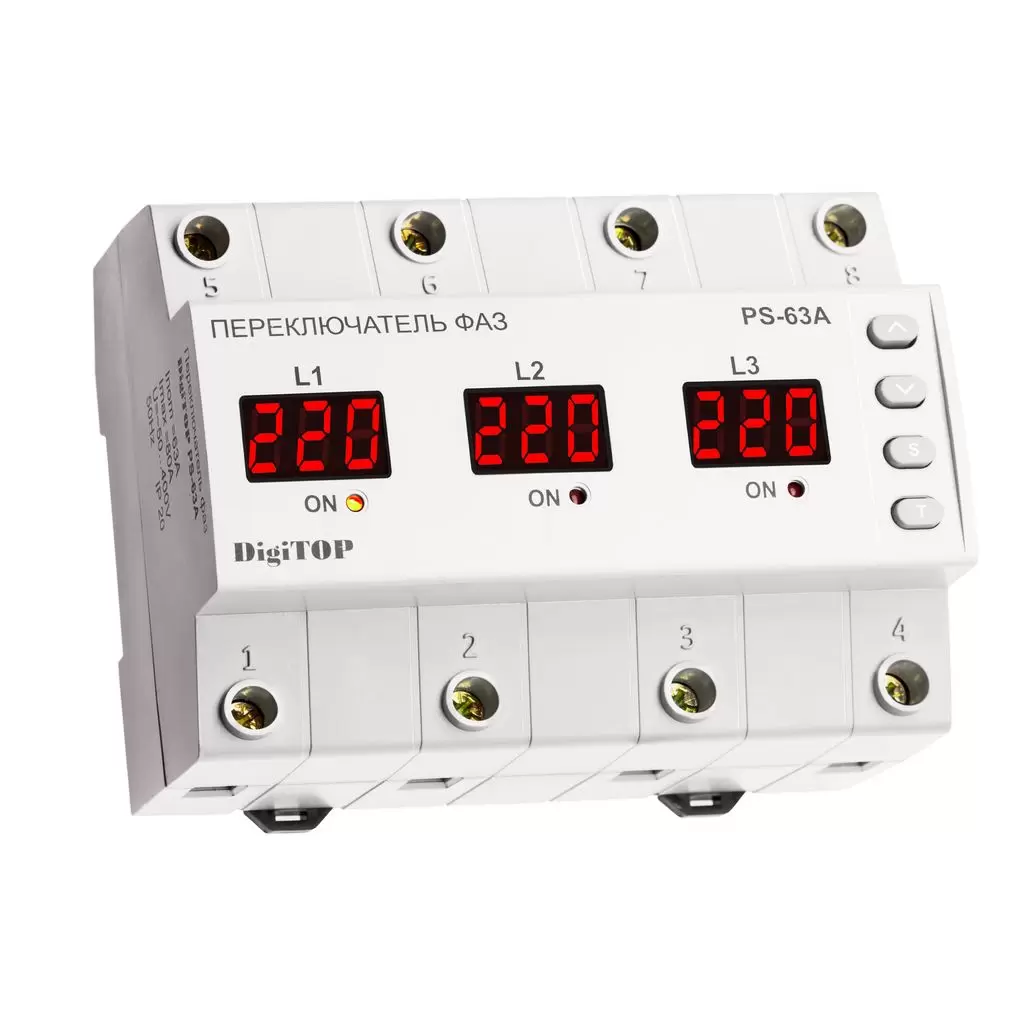

Автоматический переключатель фаз DigiTOP PS-63A

На входные зажимы устройства идет питание с трех фаз, а выходит из него только одна, имеющая максимально близкий к оптимальному показатель напряжения. При прекращении питания главной линии или резком скачке напряжения трехфазный переключатель задействует другую фазу – где показатель наиболее приближен к нормальному. По большей части прибор используют в сетях с тремя фазами, но также применяют и для генератора – в этом случае надлежит продумать форму запускающего импульса.

Выпускаются механические и автоматические устройства. Автоматический трехфазный переключатель фаз работает с опорой на микроконтроллер. Переключая конструкцию из нескольких реле, автоматический переключатель ищет среди электролиний наиболее приближенную к целесообразным показателям. Позиционные 3 фазные ручные переключатели выпускаются с разным числом позиций (от двух до четырех). Цифровой порядок переключения у них может быть разный. Один из примеров: 0-1-0-2-0-3: тут нуль обозначает выключение всех линий, а остальные цифры соответствуют фазам. Механические аппараты с большой мощностью часто применяются для реверсивных двигателей.

Как выбрать переключатель фаз

Ручной и автоматический переключатель фаз

При выборе переключателя напряжения прежде всего нужно обращать внимание на параметры тока, на которые рассчитан прибор. Именно они определяют, подойдет ли прибор для использования в конкретной сети. Не рекомендуется приобретение переключателя, ток которого больше номинального показателя для входного автомата.

Другими значимыми параметрами при приобретении ручного или автоматического фазоискателя являются:

  • гибкость и вариативность настроек: как минимум, должны быть предусмотрены установка границ нормального напряжения и основной фазы;
  • тип индикации: предпочтительный – жидкокристаллический дисплей; в дешевых моделях используются светодиоды;
  • дополнительные возможности – например, сенсорное управление.

Если обнаружилось, что у распределителя фаз недостаточная мощность для обслуживания сети, можно поставить коммутационное устройство. При этом обмотка контактора или пускателя должна соединяться с выходными зажимами прибора.

Область применения, назначение и параметры

Пример использования устройства

Сфера использования устройств выбора фаз обширна: приборы устанавливаются на производственных предприятиях – в системах автоматизации, управления, вентиляции и других; в больницах и аптеках – аппараты жизнеобеспечения, хранение медикаментов. Применяются они и в жилых домах: для обеспечения сигнализационных установок, газовых котлов.

Использование 3 фазного выключателя практикуется для перенесения питания с активной линии на другую. Такая опция целесообразна в ситуациях, если в основной линии возникают перебои, резкие скачки, напряжение становится слишком высоким или перестает подаваться вообще. Для обеспечения бесперебойного снабжения сети и предотвращения аварийных инцидентов нужно правильно выставить значения ключевых параметров.

Минимальный предел напряжения

Он показывает лимит, ниже которого опускаться нельзя, в противном случае сеть будет работать с перебоями. Устанавливают границу в соответствии с документами, прилагаемыми к прибору.

Время возврата

Важной настройкой является время возврата

Это промежуток, по прошествии которого происходит попытка перенаправления контактов к основному источнику при использовании резервной жилы. Когда пройдет этот период, аппарат проверяет параметры ведущей фазы. Если они соответствуют нормальным показателям, питание переходит на нее, если же нет, позже проводится повторная проверка по истечении такого же периода времени. Использование такого механизма дает возможность сэкономить ресурсы – например, покидая помещение, снабжаемое генератором, можно отключать двигатель на некоторый интервал (час-два). Выключать его на продолжительное время чревато сильным падением температуры в холодное время года и выходом электроприборов из строя, а использование обозначенной опции будет рациональным решением.

Время включения

Характеризует время, спустя которое прибор постарается включить питание в ситуации его отсутствия на всех токоведущих проводах. Создать сигнал можно посредством реле.

Схема подключения и порядок работы

Типовая схема подключения

Самостоятельное подсоединение автомата переключения фаз рекомендуется проводить только при наличии достаточного опыта работ с электросетями, так как придется иметь дело с высоким напряжением. Некорректные операции способны вызвать межфазовое замыкание. Размещают аппарат на дин рейку внутри щитка. Обычно схема монтажа прибора описывается в прилагаемых к нему технических документах. Сначала производится подключение первичных цепей, затем – вторичных.

Когда мастер производит подключение переключателя линий электропитания в сеть, в роли питающего провода он может предпочесть любую из тройки фазовых жил. Для предотвращения заклинивания контактов реле выхода у прибора есть специальный блокиратор. Также внедрение устройства в цепь предотвращает возникновение перегрузок. Автоматические приборы оснащены опцией мониторинга контактов пускателей внешней электрической цепи.

Чтобы контакты встроенных в прибор выходных реле не залипали, устройство оснащено внутренней блокировкой. Кроме того, оно контролирует состояние контактов пускателей, которые имеются во внешней электроцепи. Использование этого прибора позволяет не допустить перегрузки по фазам.

Параметры установки АПФ

В технической документации к прибору и на его корпусе указываются два параметра – минимум и максимум напряжения, при которых возможна корректная работа сети. Особенно важен второй – при его превышении проводка перегорает, что может инициировать пожар. Если же напряжение падает слишком низко, устройство будет все время срабатывать.

Большое значение также имеют временные параметры – периоды включения и возврата. Помимо этого, монтер должен выбрать основную фазу. Ее используют по умолчанию, а если на ней возникают скачки напряжения, в дело идет резервная жила. При ее эксплуатации прибор продолжает мониторинг состояния ведущее жилы и, когда оно придет в норму, переключается на нее.

Особенности подключения и функционирования устройства

Как правило, прибор устанавливают в цепь следом за счетчиком электроэнергии. Подключенный переключатель обследует параметры напряжения в кабелях и подключает цепь к наиболее отвечающему требованиям. Аппарат непрерывно мониторит напряжение не только на основной фазе, но и на запасных, чтобы при внезапном выходе параметров ведущей жилы за заданные рамки без промедлений выбрать кабель, на который будет переключено питание. Когда в обоих резервных проводах параметры находятся в допустимых пределах, аппарат переключается от L1 к L2 и далее. При несоответствии разницы потенциалов всех кабелей заданным параметрам питаться не будет никакой из них. Когда на основной линии нормализуется напряжение, она будет включена в цепь.

Основные виды АПФ

В российских электросетях чаще всего используются два типа приборов – PF 451 и PF 431. Для выбора нужной модели пользователь должен представлять себе отличия между ними.

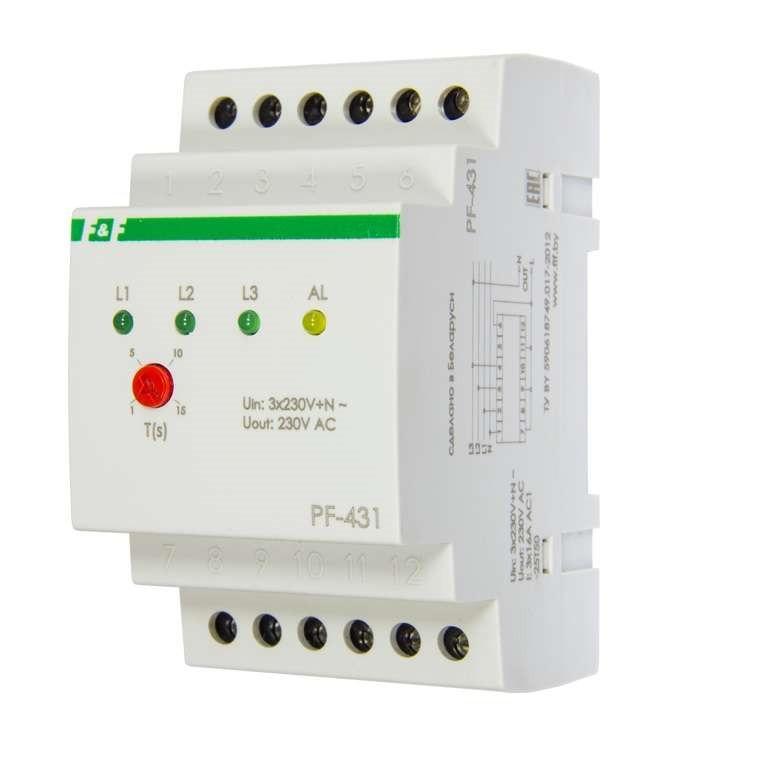

PF 431

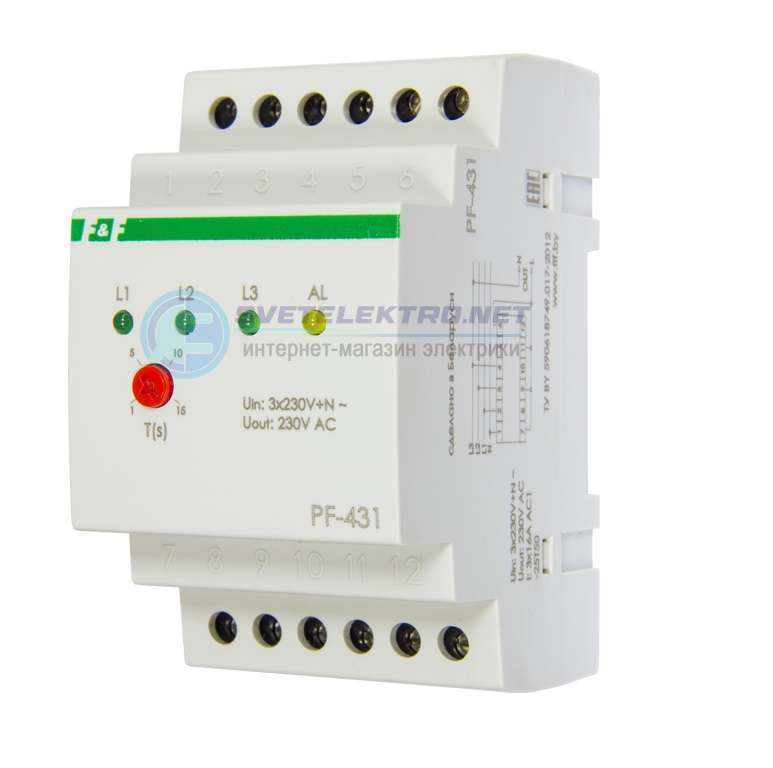

PF-431

Защищает бытовые приборы от перепадов напряжения. Подойдет для домашней эксплуатации, в том числе владельцам холодильников, потребляющих более 1,5 кВт в сутки, систем видеонаблюдения и прочей аппаратуры, функционирующей продолжительное время ежедневно и потребляющей много мощности. Прибор контролирует разницу потенциалов на выходе. На вход ставят трехфазное напряжение, на выход – одну фазу в 220 В частотой в 50 Гц.

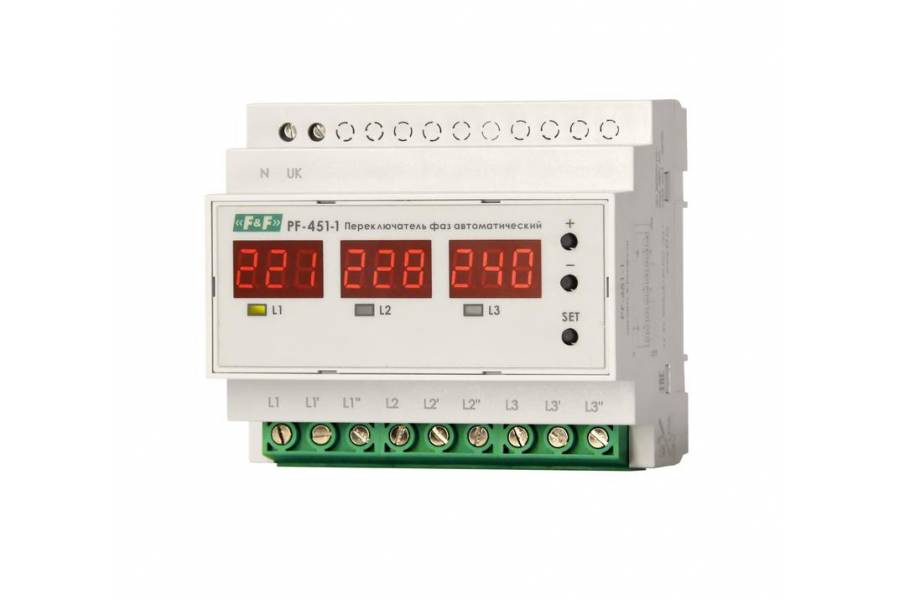

 PF 451

Обеспечивает бесперебойную работу однофазной линии. От предыдущего отличается отсутствием опции установки ведущей фазы. Подключает ту из них, параметры напряжения которой близки к оптимальным.

Подключение устройства переключения фаз – хороший способ обеспечить стабильность снабжения промышленной или бытовой аппаратуры питанием. Также оно повышает степень электробезопасности, предохраняя цепь от перегорания проводки.

Переключатель фаз. Виды и работа. Применение и как выбрать

Переключатель фаз предназначен для надежной работы электропитания и резервного снабжения электроэнергией. Городские энергораспределительные сети не всегда поставляют качественный ресурс. Из-за резких перепадов напряжения любой электроприбор может выйти из строя. С помощью переключателей фаз обеспечивается бесперебойный режим функционирования приборов и оборудования во время колебания напряжения.

Виды устройств

Производители предлагают большой выбор приборов под разные цели эксплуатации.

Условно переключатели можно разделить на две большие группы:
  • Автоматическиев зависимости от показателей напряжения автоматически происходит переключение на другую линию, когда действующая не справляется с нагрузкой и не может нормально работать. Микропроцессорное цифровое устройство произвольно выбирает сетевую фазу. Приоритетной может быть любая фаза.

  • Ручные необходимый режим выбирается вручную. Компактный прибор работает под постоянным контролем и наблюдением данных электрической сети. Специфика работы зависит от количества и качества напряжения на фазах. С помощью прибора выбирается оптимальная фаза и подается питание.
Функции прибора

С помощью переключателя фаз регулируются верхние и нижние параметры напряжения. Предварительно делается настройка прибора. Особое внимание требует установка верхнего показателя. Если установить завышенные значения, возможен перегрев внутренней проводки. Заниженный уровень влечет постоянные срабатывания переключателя.

Устройство имеет функцию времени возврата. Через определенный промежуток времени проверяется основной источник питания. Если показатели в норме, делается обратный переход на предыдущее место. Либо через установленный промежуток вновь проверяется напряжения. Процесс продолжается до тех пор, пока в сети не восстановится нормальное напряжение. Диапазон времени устанавливается специалистом.

Когда напряжение пропадает на всех фазах, срабатывает функция времени включения. Промежуток также настраивается перед началом эксплуатации прибора.

Принцип действия

Устройство во время работы выбирает фазу, которая соответствует допустимому показателю напряжения. Прибор всегда подключает нагрузку к той фазе, которая находится в пределах нормы.

Современные приборы управляются микроконтроллерами:
  • Они анализируют напряжение.
  • Управляют электромагнитными реле.
  • Отображают данные на цифровых индикаторах.

Переключатель и линии необходимо защищать автоматическими выключателями. Если напряжение находится в пределах нормы, к одной из фаз происходит подключение. Можно включить режим приоритетной фазы, к которой будет подключаться нагрузка.

Если при включенном режиме на приоритетной фазе напряжение выйдет за установленные пределы, прибор переключает нагрузку на следующую фазу. После возврата напряжения в установленные пределы, через определенное время задержки возврата прибор переключает нагрузку обратно.

Цифровой переключатель фаз управляется микроконтроллером, который анализирует напряжение.

На индикаторах переключателя фаз отображается действующее напряжение по каждой фазе. Предварительно можно включить режим приоритетной фазы, в которой будет подключаться нагрузка.

Если данный режим не включать, нагрузка сама подсоединится к первой фазе. При включенном режиме напряжение на приоритетной фазе может выйти за установленные пределы. Прибор переключит нагрузку на следующую фазу.

После возврата напряжения на основную фазу, через заданное время задержки возврата прибор переключит нагрузку обратно. Если режим основной фазы выключен, то питание нагрузки первоначально осуществляется от первой фазы.

Во избежание ложных отключений при переключений пускового тока или напряжение текущей фазы кратковременно ушло вниз, но остается больше 120 V, переключение можно настроить с временной задержкой.

О том, что напряжение вышло за установленные пределы, оповестит мигающий индикатор. Нагрузка будет запитываться от другой фазы. При выходе напряжения за пределы нормы на всех трех фазах прибор отключает нагрузку до нормализации какой-либо из фаз.

Настройка параметров

При нажатии на кнопку отображается значение верхнего предела отключения. Изменить значение можно с помощью кнопок вверх или вниз. При последующем нажатии отобразится значение нижнего предела отключения, которые тоже можно изменять.

  • Выбирается режим приоритетной фазы.
  • Время задержки первого включения в секундах.
  • Задержку возврата на приоритетную фазу.
  • И время задержки переключения по нижнему пределу выше 120 вольт.

Для сброса всех значений на заводские установки нажимается соответствующая кнопка. На индикаторе высветится предупреждение и начнется обратный отсчет времени, затем произойдет сброс. Стабильность работы прибора, в большей степени, зависит от правильной настройки.

Применение

Переключатель фаз используется в промышленном и бытовом оборудовании для подачи питания и защиты от повышенного или пониженного напряжения.

Область использования:
  • Освещение.
  • Автоматика газового котла.
  • Компьютерные сети и серверы.
  • Сигнализация и прочие объекты.

Преимущественно используются в трехфазной сети с выходом на одну фазу. Сверху подключается три фазы и ноль. Внизу находится соединительная шина с отходящей фазой. От нее запитывается нагрузка и ноль. Переключатель и линии необходимо защищать автоматическими выключателями.

Как выбрать

Прежде, чем приобрести прибор, надо хорошо понимать, где планируется установка, и какие функции будут возлагаться. Одно дело – установка оборудования на производстве, другое – для домашнего потребления электричества.

Электронные автоматы с микропроцессором имеют герметичные реле с отдельным управлением, мощностью 40 — 80 A. Во время перебоя напряжения определяется фаза и подается на выход. Выпускаются они от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).

У потребителя большие возможности в плане выбора. Одни ценят новейшие изобретения, другие – приверженцы простых, но надежных и проверенных временем.

Достоинства и недостатки

Автоматический переключатель фаз обладает большой точностью и надежностью. Благодаря внутренней блокировке исключается залипание контактов реле. Самостоятельно, без участия пользователя контролирует напряжение и выбирает наиболее подходящую фазу.

Наряду с положительными качествами, требуется максимальная точность в настройке и подключении. Если все сделано правильно, безопасный электрический ток долгое время будет защищать приборы и устройства от перебоев напряжения.

Ручной переключатель, в основном, используются в местах, где можно обойтись без большого напряжения. Из достоинств можно выделить:
  • Устойчивость к перегрузкам.
  • Имеет небольшие размеры.
  • Относительно невысокая стоимость.
  • Удобный и простой в использовании.
  • В некоторых конструкциях можно применять, как выключатели.
Недостатки

Приборы должны находиться под контролем. Ручное переключение всегда предполагает присутствие человека.

Автоматический переключатель фаз в загородных домах

Проблема частых перебоев электроэнергии, а также поставки некачественного ресурса в загородных домах решается установкой и наладкой щитка с автоматическим переключением фаз и ручным вводом резерва.

Сборка предполагает:
  • Автоматическое переключение на исправную фазу от трехфазного ввода и питание однофазных потребителей.
  • Ручное переключение с питания города на генератор.
  • Защита трехфазных потребителей при исчезновении одной из фаз.

Автоматический переключатель фаз управляет включением одного из трех магнитных реле. В зависимости от того, какая фаза исправна, переключатель включает соответствующий пускатель. На выходе силовые контакты магнитного пускателя соединены. Подключается однофазная нагрузка.

В нормальном режиме, когда исправны все три фазы, задействована только одна фаза. Это единственный минус схемы. Несколько неразумно использовать трехфазный ввод в качестве только одной фазы. Вариант оправдывает себя на случай аварии. Для модернизации схемы предполагается автоматический переключатель фаз с приоритетом первой фазы.

Когда произошла неисправность в первой фазе, происходит переключение на другую фазу, как только неисправность устранилась, снова включается первая фаза. Для реализации проекта используется реле в модульном исполнении со светодиодами. Регулятор устанавливает время реакции срабатывания по нижнему и верхнему порогу.

Похожие темы:

Переключатель фаз

Предназначены для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.



Не сортировать

Подбор товара

ПЕРЕКЛЮЧАТЕЛИ ФАЗ



ПЕРЕКЛЮЧАТЕЛИ ФАЗ

Автоматический переключатель фаз – устройство, выполняющее функцию защиты от перенапряжения, контроля наличия и качества напряжения на фазах. Устройство автоматически производит выбор ближайшей по приоритету фазы и подключает к ней однофазную нагрузку. Используется автоматический переключатель нагрузки в промышленной и бытовой сфере, где необходимо питание однофазной нагрузки от трехфазной 4-х проводной сети. Таким образом, не допускаются колебания напряжения в сети и обеспечивается бесперебойное питание ответственного однофазного потребителя.

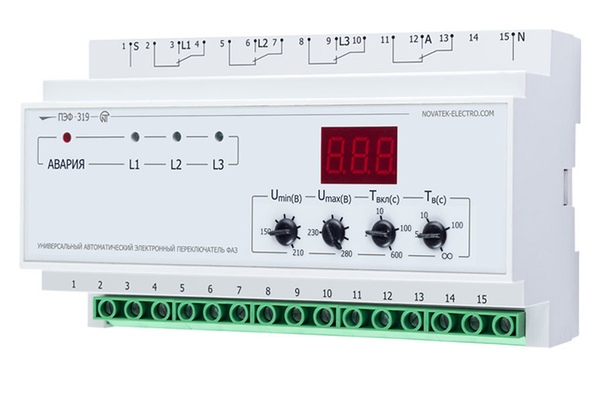

Новатек-Электро – компания, выпускающая универсальные переключатели фаз (ПЭФ-301, ПЭФ-319), подключение которых осуществляется к трехфазной сети для обеспечения бесперебойной работы, а также безопасного запуска, останова, включения однофазных приборов и трансформаторов, предлагает выгодные условия продажи всем покупателям, без исключения.

КОМФОРТНАЯ  ЗАЩИТА  ЭЛЕКТРОПРИБОРОВ

Устройство переключения фаз в доме или на промышленном объекте – это надежная гарантия того, что «чувствительные» электроприборы, будут достойно защищены от выхода из строя, при некачественном источнике напряжения в сети.

Автоматическое устройство, подключенное к трехфазной сети, самостоятельно выберет фазу с оптимальными параметрами. При этом управление устройством, а именно выбор наиболее благоприятной фазы, происходит достаточно быстро.

ПЭФ-301, ПЭФ-319 может использоваться как переключатель резервного питания, когда происходит переход от основного питания при его некачественных параметрах на резервное питание, а также возвращение на основное питание (приоритетную фазу) при восстановлении параметров.



ОСОБЕННОСТИ УСТРОЙСТВ

Электрический переключатель ПЭФ-301 производит выбор оптимальной фазы в зависимости от качества напряжения в сети. Непосредственное питание от прибора осуществляется при мощности нагрузки до 3,5 кВт       (16 А). Если мощность нагрузки превышает 3,5 кВт, прибор управляет катушками магнитных пускателей.

Параметры качества напряжения (минимальное и максимальное значения) задаются Пользователем. Для этого предназначены специальные регуляторы на лицевой панели корпуса.

Преимущества устройства переключения питания данного типа:

  • фиксированная задержка на 12 секунд во избежание ложного перехода на резервную фазу, в период понижения напряжения в сети ниже заданного минимального значения;
  • возможность исключения возврата к приоритетной фазе, когда прибор используется для питания малых по мощности потребителей, где не желательны частые переключения;
  • устройство прибора позволяет избежать межфазного замыкания из-за залипания контактов благодаря специальной схеме включения трех встроенных реле.

Электронный переключатель фаз ПЭФ-319, в отличие от предыдущей модели прибора, осуществляет питание нагрузки при мощности нагрузки до 6,6 кВт (30 А). Если мощность нагрузки превышает 6,6 кВт, прибор управляет катушками магнитных пускателей.

В целом, переключатели нагрузки схожи по рабочим параметрам.



Ключевыми особенностями прибора ПФЭ-319, являются:

  • возможность перехода на приоритетную фазу с резервной, после восстановления параметров приоритетной фазы, через время возврата, заданное Пользователем – от 5 до 200 с;
  • наличие цифрового индикатора, который отображает значение напряжения фазы от которой питается нагрузка. При отключенной нагрузке на цифровом индикаторе отображается значение напряжения фазы, наиболее близкой по напряжению к установленному диапазону напряжений;
  • свечение одного из зеленых светодиодов на лицевой панели прибора указывает фазу, к которой подключена нагрузка, а также мигание красного светодиода для отслеживания аварийной ситуации.

Если напряжение на всех трех фазах не соответствует заданным параметрам качества – нагрузка отключается. После восстановления параметров напряжения на одной из фаз в допустимых пределах устройство переключения фаз подключит нагрузку к этой фазе.


Производство сертифицировано по ISO 9001

Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.

Гарантия на всю продукцию 10 лет

На всю продукцию с момента покупки действует гарантия 10 лет.




Схема подключения переключателя фаз ПЭФ-301, автоматический переключатель фаз

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот — контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 — это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) «Новатек-Электро», Санкт-Петербург.

«Новатек-Электро» выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности — ОМ-110 и трёхфазный ограничитель мощности — ОМ-310. В модельном ряду автоматики «Новатек-Электро» есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 — прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире — такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование.  Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке — бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху — четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу — сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения — сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя — контактора. Кстати, магнитный пускатель и контактор — это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре — 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор — 1 фаза, на второй — 2 фаза, на третий — 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась — стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

трехфазное реле ручного и самодействующего типа

Компания энергосбыта делает все возможное, чтобы потребители получали качественную энергию. Однако большое число потребителей, пользующихся одним источником, приводит к тому, что расход энергии происходит неравномерно. Это является причиной резкого или плавного падения напряжения. Чтобы минимизировать последствия действий потребителей, используют автоматический переключатель фаз (ПФ).

Устройство переключателя фаз

Сразу надо отметить, что переключатель никак не влияет на качество энергии, для этой цели служат блок бесперебойного питания, генераторы, аккумуляторы и тому подобное. Сам ПФ лишь выбирает из трех фаз ту, что наиболее подходит для работы. Из этого вытекает вывод: использование переключателя возможно только при наличии минимум двух фаз. Там, где подключена только одна фаза, от установки ПФ ничего не изменится.

Переключатели можно разделить на две группы:

  • ручного управления;
  • автоматического управления.

Электропереключатель устанавливается после счетчика, поэтому если стоит однофазный счетчик, его придется менять на трехфазный. Потребляемая мощность не меняется, тариф остается тем же, следовательно, затраты на установку нового счетчика будут связаны только с его стоимостью и ценой установки, а также с подводом дополнительных фаз.

Использование ручного типа

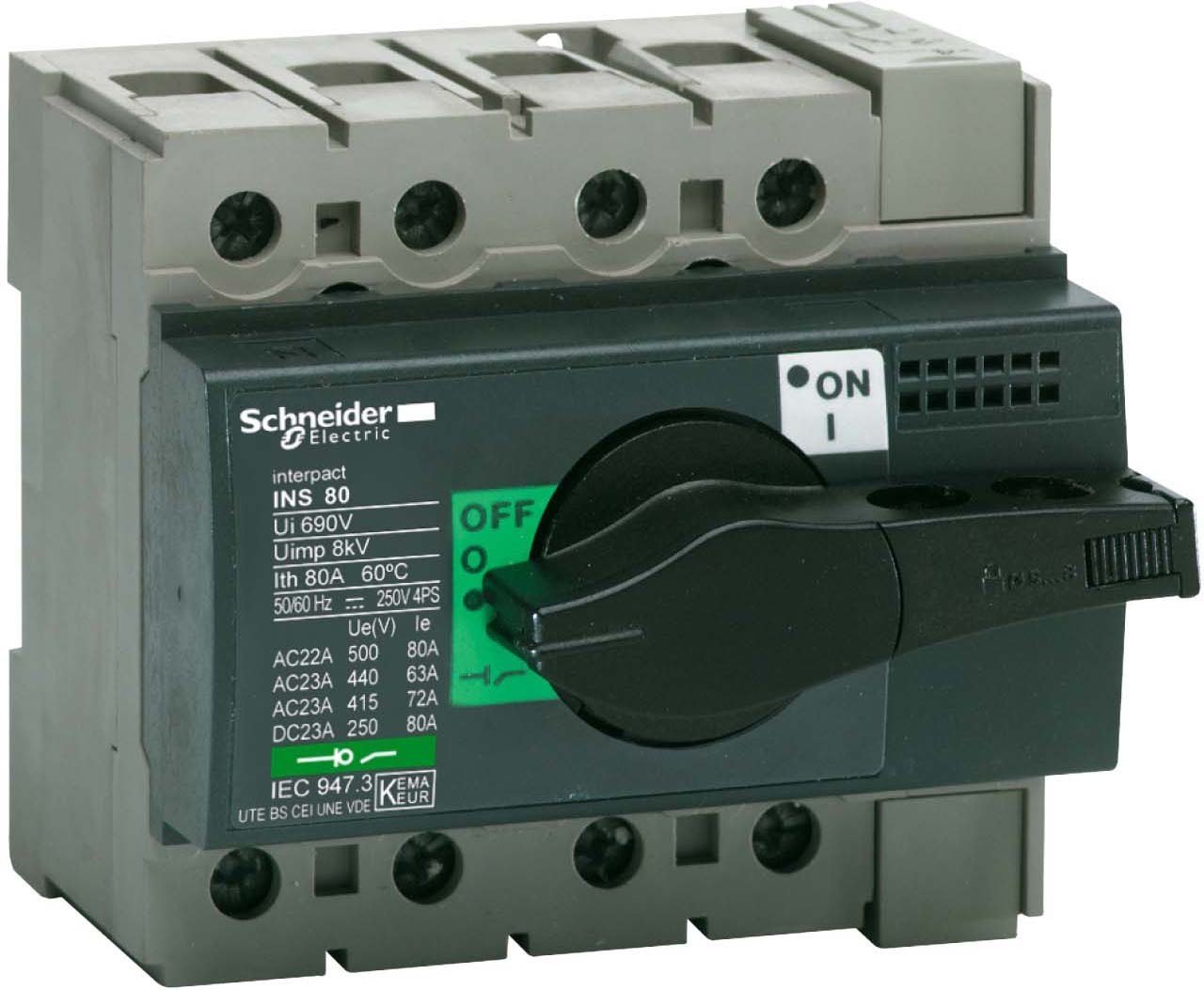

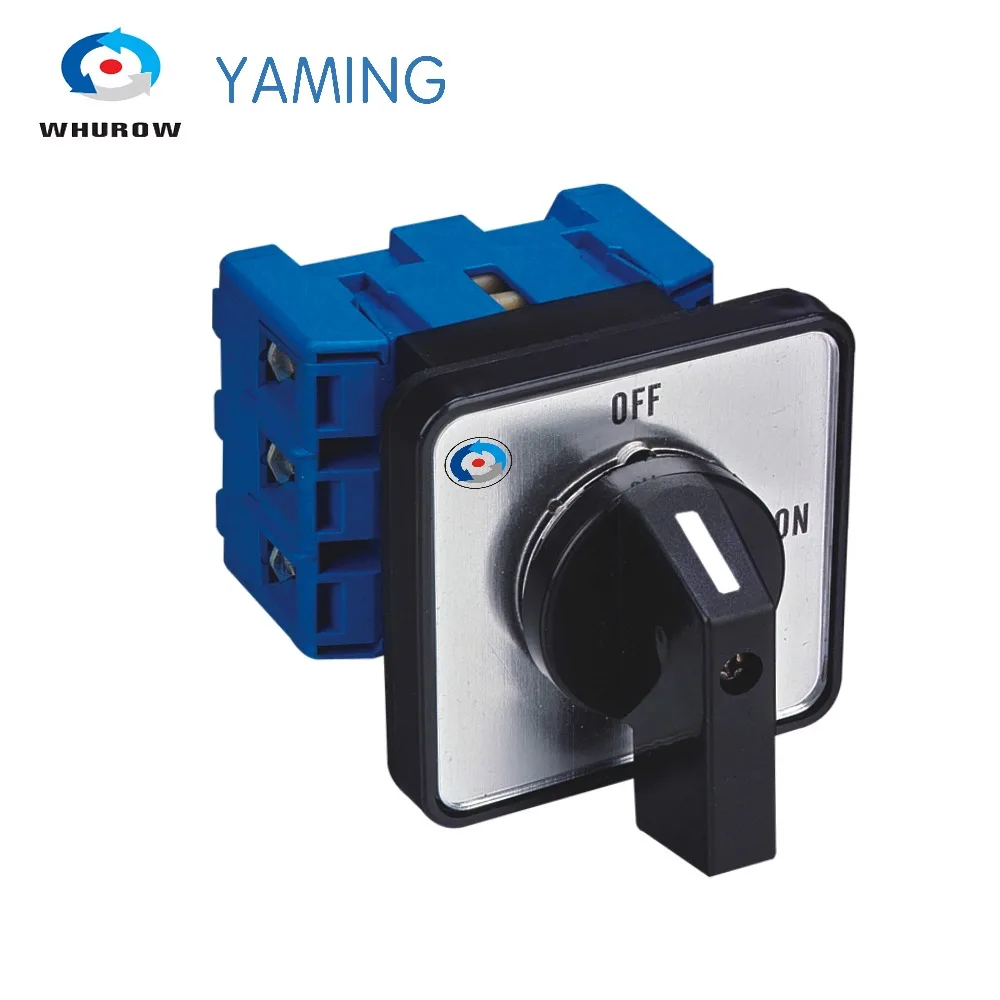

В качестве ПФ ручного типа может использоваться трех- или четырехпозиционный кулачковый тумблер. Принцип действия ручного переключателя фаз сводится к поочередному включению пар контактов.

Они выпускаются двух видов:

  • в корпусе;
  • бескорпусные.

Переключатель состоит из вращающегося штока, на котором находится один или несколько кулачков. Для фиксации положения имеется стопор. Используется несколько пар контактов:

  • подвижные;
  • неподвижные.

Для возврата в исходное положение подвижные контакты имеют пружину. Сами контакты обычно покрываются слоем серебра, которое выдерживает большие температуры. Это необходимо для того, чтобы при размыкании больших токов, контакты не подгорали и не выходили из строя.

Работает выключатель следующим образом: при вращении вала кулачок через изоляционные штанги замыкает одну пару контактов. Дальнейшее вращение приводит к тому, что первая пара размыкается, а вторая замыкается. В некоторых конструкциях имеется положение, когда все контакты разомкнуты. Такое положение называется «выключено» и обозначается «0».

В других конструкциях штангу двигает не кулачок, а выемка. Позицию, при которой одна из пар контактов замкнута, обозначают цифрой 1,2 и так далее. Как правило, на выключателе показана схема контактов и последовательность их замыкания.

Автоматическое управление

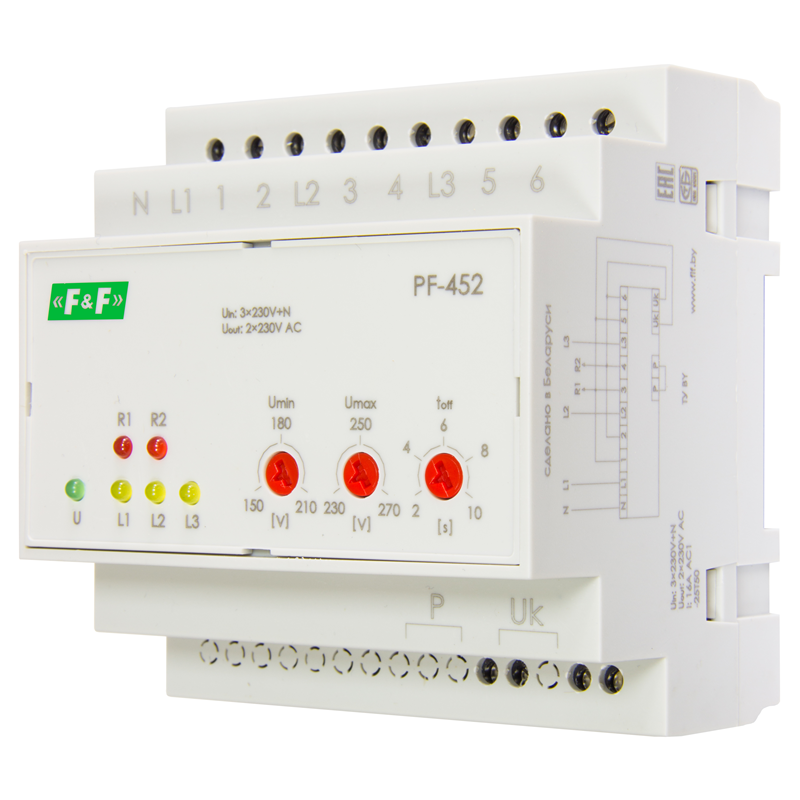

Предприятия выпускают трехфазный автоматический переключатель фаз в огромном количестве. На что следует обращать внимание при покупке? В первую очередь на коммутирующий ток. Это максимальный ток, который это устройство способно разрывать. Ведь переключения происходят без снятия нагрузки. Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него).

Второе, что поможет реализовать свои предпочтения в настройке, — это способ индикации. По этому признаку приборы можно разделить на:

  • светодиодные;
  • жидкокристаллические.

В первом случае индикация производится с помощью светодиодов, цвет свечения различный, но чаще зеленый. Устанавливаются на входе каждой фазы, тем самым показывая, какая фаза используется в настоящий момент. Жидкокристаллическое табло позволяет, кроме всего прочего, следить за фактическим напряжением.

Работает автоматический трехфазный переключатель следующим образом: все подключенные источники тока находятся под постоянным контролем, измеряется величина напряжения. Как только показания основной линии выходят за пределы установленных величин, переходит переброс нагрузки на резервную фазу.

Наблюдение за основной линией продолжается, и после того как ее показания придут в норму, происходит обратный переброс нагрузки. Для коммутации нагрузки используются магнитные пускатели, их еще называют реле переключения фаз.

Способы применения и меры предосторожности

Ручные и автоматические переключатели несколько отличаются по своему назначению. Если в доме электроприборы защищены от сильных скачков напряжения, а исчезновение тока не приведет к серьезным последствиям, то можно смело использовать ручной ПФ.

Такое устройство намного дешевле. Оно более надежно, потому что гарантированно не сможет подключить сразу две фазы. По конструкции может быть замкнута только одна пара контактов. Видимый разрыв контактов также способствует однофазному подключению. Фиксаторы не позволят произойти самопроизвольному переключению. Может переключать довольно мощную нагрузку.

Недостатком является то, что для переключения необходим сам человек. Но хуже всего то, что нагрузка не имеет никакой защиты от перенапряжения. Даже если в доме находятся люди, они не смогут достаточно быстро обесточить дом или квартиру, а результатом может стать сгоревший электроприбор.

Автоматический переключатель полностью берет на себя контроль и решение по переключению. Человек не всегда может заметить перенапряжение, автомат же делает это молниеносно. Переключает он тоже намного быстрее человека.

К недостаткам можно отнести дороговизну. Впрочем, более серьезным недостатком является то, что во время грозы прибор может выйти из строя. Полупроводниковые детали, входящие в электронную схему, очень подвержены электромагнитному влиянию. Это может привести к нарушению работы всей конструкции.

Опасно самому создавать автоматический переключатель без должного знания электротехники и электроники. Это может быть опасно не только для электроприборов и сети в целом, но и для жизни человека.

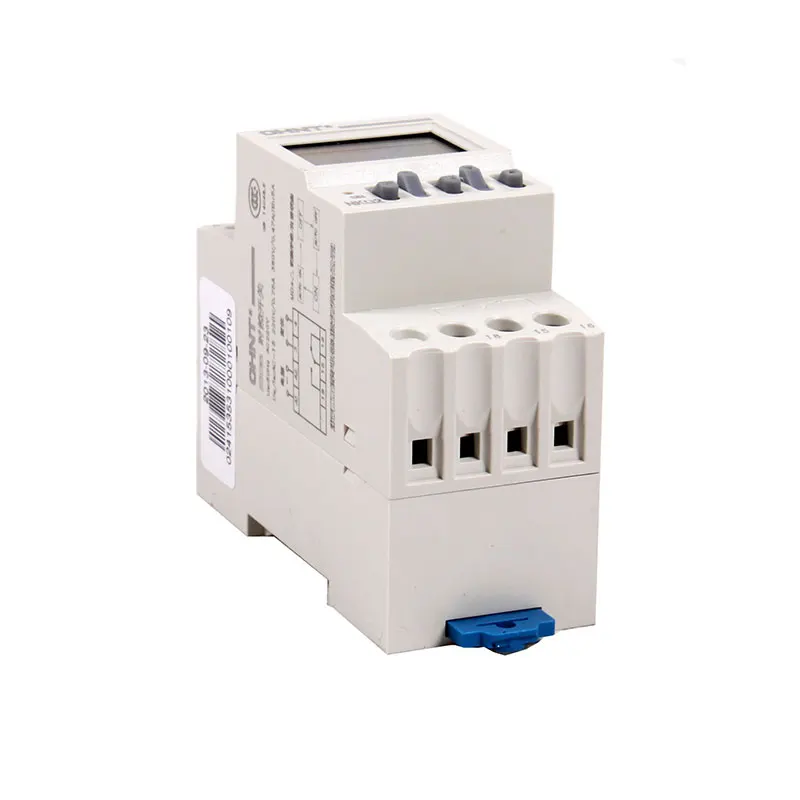

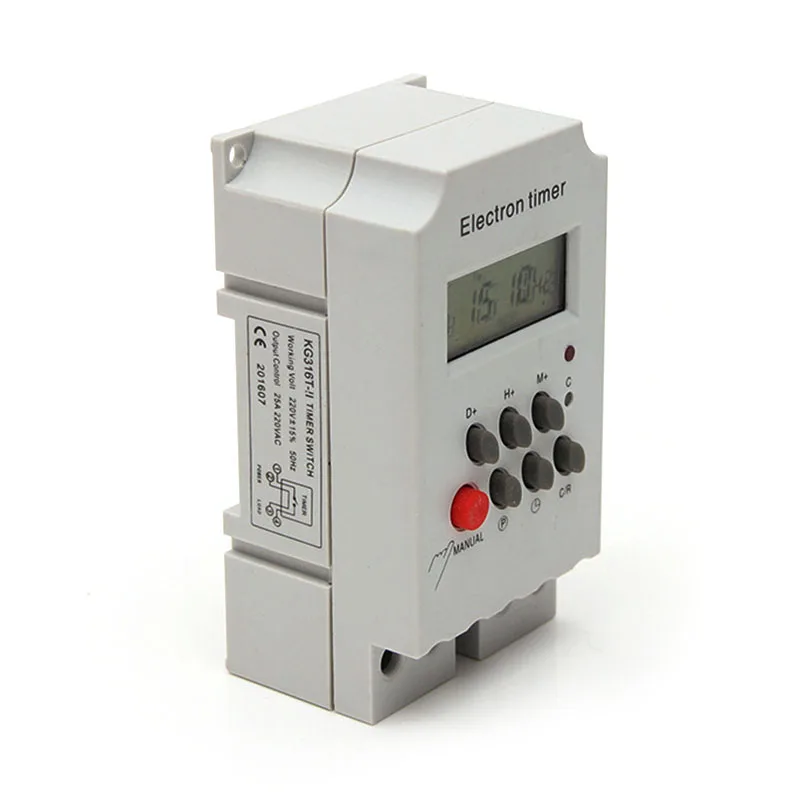

Таймеры на DIN-рейку и руководства:

Сокращение времени работы воздуха кондиционер.
Проблема: кондиционер слишком много работает в пиковые цены на электроэнергию. Программируемый термостат для кондиционера может контролировать пиковое использование за счет повышения температуры и сокращения часов работы в пиковые раз, но это нельзя запрограммировать на ограничение фактического количества минут работы на час.

Эта диаграмма решает проблему без нарушения целостности двигателя переменного тока. или же оборудование.

Таймер на DIN-рейке запрограммирован таким образом, что таймер включен в часы пик.Любые программируемый таймер выполнит свою работу, но таймеры на DIN-рейку доступны в 24 вольта, а также модели на 120 и 240 вольт.

Когда таймер DIN-рейки выключен, он ПО двойному таймеру.
Когда таймер на DIN-рейке включен, двойной таймер ВЫКЛ.

Один из проводов на 24 В от термостата подключен к ком. терминал на таймере DIN-рейки. Когда таймер включен, 24 вольт Цепь термостата подключена прямо к контактору для нормального работа кондиционера.

Когда таймер DIN-рейки выключен, он переключает 24 вольт провод термостата от контактор и к двойному таймеру.
Двойной таймер рассчитан на напряжение 24 В (также имеется в 120 и 240 В). Двойной таймер предназначен для включения-выключения-включения-выключения-выключения в бесконечном повторить цикл. Время включения и время выключения устанавливаются независимо и могут быть любое значение от 0,01 секунды до 99,99 часов.
Например, время включения двойного таймера можно установить на 40 минут. И ВЫКЛ время установлено для 20 минут. Это ограничивает работу кондиционера до 40 минут.
В течение 40 минут двойной таймер направляет в воздух 24 вольта. контактор кондиционера для нормальной работы.

Через 40 минут двойной таймер выключается, а затем кондиционер. не может включиться в течение 20 минут, пока двойной таймер снова не включится очередной раз. По истечении 20 минут двойной таймер снова позволяет замыкает цепь на контактор в течение 40 минут.
цикл 40 ВКЛ и 20 ВЫКЛ продолжается, пока включен таймер DIN-рейки. Настройте таймер DIN-рейки на включение во время пиковых цен на электроэнергию.

Иллюстрация справа показана аналогичная диаграмма, за исключением отключения питания от 240 вольт переменного тока. цепи, и с помощью реле.При отключении питания 240 В воздух кондиционер, используйте встроенный предохранитель на 10-15 А для защиты таймера и реле цепь. Используйте клеммы для подключения меньших проводов к контактор. Предотвратите неплотное соединение и риск возгорания: не кладите два провода разного калибра под винтовой пластиной на контакторе. Никогда не кладите многожильный провод под винтовой пластиной.

Купить:
120-240 вольт THC15 таймер на DIN-рейку
Uxcell Двойной таймер Dh58S-S
120 вольт LY2 реле
240 реле напряжения

120-240 вольт Twin таймер

HVAC контакторы
Inline держатели предохранителей
Din держатель предохранителя на рейке

Ресурсы:
Как подключить сдвоенный таймер
Таймеры на DIN-рейку и руководства
Реле и контакторы

Электрический выключатель для din — лучшие предложения на электрический выключатель для din от global electric switch для продавцов din

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить выключатель для din.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший электрический выключатель для шума вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели выключатель питания на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом выключателе для din и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести electric switch for din по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Rail-Switch II — Художественная лицензия

EUR: евро (€) GBP: фунт стерлингов (£) USD: доллар США (US) доллар ($)

£ 270,00

Установка на DIN-рейку, 6-канальное сетевое реле, управляемое DMX.

74 в наличии (если вам требуется больше, свяжитесь с нами для уточнения сроков поставки).

Деталь

Rail-Switch ™ II содержит шесть реле сетевого напряжения, которые можно переключать независимо. Он помещен в прочный корпус для установки на DIN-рейку.

Интерфейс управления использует DMX512 и RDM (удаленное управление устройствами). Интерфейс RDM позволяет конфигурировать продукт, включая возможность независимо устанавливать начальный адрес каждого реле (см. Наш портативный программатор Jump-Start). RDM также позволяет продукту получать обновления прошивки и выполнять диагностические тесты.

Rail-Switch II предлагает предустановленный режим, который позволяет запускать сохраненные программы без активного контроллера DMX. Другие функции включают режим потери данных (который определяет, что Rail-Switch II должен делать в случае потери сигнала DMX) и тестовый режим, который особенно полезен при вводе в эксплуатацию.

Rail-Switch II использует электромеханические реле, рассчитанные на 8 А при 240 В переменного тока при переключении неиндуктивных нагрузок. Изделие можно использовать для управления индуктивными нагрузками или нагрузками с высокими пусковыми токами, если добавлена ​​внешняя защита от перенапряжения. Эти устройства предотвращают повреждение контактов дуговым разрядом. Наш продукт Switch-Filter представляет собой внешний фильтр PTC, подходящий для этой цели. Пользователь также должен убедиться, что внешняя защита цепи, такая как автоматические выключатели или предохранители, подключена в соответствии с местными правилами электромонтажа.

Rail-Switch II — это элегантное решение для автоматизации различных устройств на театральном, туристическом и архитектурном рынках. Приложения включают аниматронику, противотуманные машины, театральные постановки, световые индикаторы и дистанционное управление видео.

Для продукта требуется внешний источник питания. Мы рекомендуем PSU-9-1.5-FER — см. PSU.

Характеристики

  • Шесть сетевых реле
  • DMX512 и RDM
  • Светодиодная индикация данных, питания и реле
  • Смоделированные подустройства RDM для программирования индивидуальных начальных адресов реле, включая перекрывающиеся адреса
  • Предустановленный режим устраняет необходимость в контроллере DMX
  • Программируемые режимы потери данных могут сохранять последнее состояние или предустановку воспроизведения в случае потери данных
  • Можно записать и воспроизвести восемь пресетов. Воспроизведение по предустановкам продолжается после циклов включения питания, что позволяет использовать продукт без DMX512
  • Монтаж на DIN-рейку или поверхность

Технические характеристики

  • Входное напряжение: 9-24 В постоянного тока
  • Мощность: 10 Вт
  • Рабочий цикл: 100%
  • Входные протоколы: DMX512, DMX512 (1990), DMX512-A, RDM V1.0 (E1.20 — стандарт ESTA 2006)
  • Защита от электростатического разряда на входе: 12 кВ
  • Защита входного напряжения: +/- 80 В
  • Максимальное коммутируемое напряжение реле: 250 В перем. Тока
  • Максимальный пиковый ток реле: 8A
  • Номинальная нагрузка реле (неиндуктивный AC1): 2,000 ВА
  • Номинальная нагрузка реле (индуктивный AC15): 500 ВА
  • Номинальная нагрузка реле (однофазный двигатель): 0.37 кВт
  • Тип реле: беспотенциальное
  • Тип реле: переключающее
  • Изоляция реле: 1 кВ между контактами
  • Минимальная нагрузка реле: 500 мВт
  • Список
  • : CE FCC
  • Степень защиты IP: Для использования внутри помещений
  • Размеры: 90 мм (высота) x 88 мм / 5 м (ширина) x 62 мм (глубина)

DRM75A 230V 20 / 100A DIN-рейка однофазный двухпроводной счетчик энергии

YSmart Technology Co. , ООО

YSmart Technology Co., Ltd GWV Series Grid Tie Microinverter Руководство пользователя Авторские права на это руководство принадлежат YSmart TechnologyCompany Limited. Без письменного разрешения правообладателя,

Дополнительная информация

BroadBand PowerShield. Руководство пользователя

Руководство пользователя BroadBand PowerShield 990-0375G 12/2006 Глава 1 Общие сведения PowerShield обеспечивает источник питания для широкополосной телефонии и других приложений постоянного тока.Безопасность Это руководство по безопасности содержит

Дополнительная информация

Advantium 2 Plus Сигнализация

ADI 9510-B Advantium 2 Plus Alarm ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Внимательно прочтите эти инструкции перед эксплуатацией Внимательно прочтите эти Controls Corporation of America 1501 Harpers Road Virginia

Дополнительная информация

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ 1. ВВЕДЕНИЕ В целях обеспечения безопасности людей, защиты оборудования и, в определенной степени, бесперебойного снабжения, координация изоляции направлена ​​на снижение вероятности

Дополнительная информация

Руководство пользователя V1.0 2014 SDM220MODBUS. Однофазные двухмодульные счетчики на DIN-рейку

SDM220MODBUS Однофазные двухмодульные счетчики на DIN-рейке Измеряет кВтч, кварч, кВт, квар, кВА, PF, Гц, dmd, V, A и т. Д. Двунаправленное измерение IMP и EXP Два импульсных выхода RS485 Modbus Крепление на DIN-рейку 36 мм

Дополнительная информация

Р.C.C.B. s двухполюсный LEXIC

87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. s двухполюсный LEXIC 089 06/09/10/11/12/15/16/17/18/27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики …

Дополнительная информация

СИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS

СИСТЕМА УПРАВЛЕНИЯ БАКАМИ TMS Стр. 1 из 9 Руководство по эксплуатации ОБЩИЕ ПОЛОЖЕНИЯ Система управления резервуарами — это индивидуальная конструкция для управления, мониторинга и обеспечения эффективного хранения и распределения TMS.ФУНКЦИИ

Дополнительная информация

Комплект испытательных концов модели 1756

Keithley Instruments 28775 Aurora Road Cleveland, Ohio 44139 1-888-KEITHLEY http://www.keithley.com Комплект измерительных проводов модели 1756 Общее назначение Информация о измерительных проводах Описание Эти измерительные провода позволяют использовать

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG Содержание Предупреждение Общее описание Блок-схема Основные параметры Принципиальная схема Установка и эксплуатация Предостережение Техническое обслуживание Список запасных частей Устранение неисправностей 3 4 4

Дополнительная информация

Tina 2A / B Адаптер

Оригинальные инструкции Tina 2A / B Блок адаптера ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Кунгсбака, Швеция www. abb.com/jokabsafety Прочтите и примите к сведению этот документ Прочтите и поймите этот документ

Дополнительная информация

DLP-PU / E Инструкция по эксплуатации

Руководство по эксплуатации ПЕРЕД ИСПОЛЬЗОВАНИЕМ БЛОКА ПИТАНИЯ Перед использованием устройства обратите внимание на все предупреждения и предостережения. Неправильное использование может привести к поражению электрическим током, повреждению устройства или возгоранию.

Дополнительная информация

ИБП HP R1500, поколение 3

Инструкции по установке HP UPS R1500 Generation 3 Номер по каталогу 650952-001 ПРИМЕЧАНИЕ. Табличка с характеристиками на устройстве указывает класс (A или B) оборудования.Устройства класса B имеют сертификат Federal Communications

. Дополнительная информация

HM-W536 Руководство по установке

HM-W536 Руководство по установке 13. 09.2013 ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ Предупреждение. При использовании электрических устройств следует соблюдать основные меры безопасности, чтобы снизить риск возгорания, поражения электрическим током или травм.

Дополнительная информация

Однофазный счетчик кредита 5235

Электросчетчики для жилых домов BS / IEC Однофазный счетчик кредита по британскому стандарту 5235 Руководство пользователя и технические характеристики Дата: 20.11.08 Имя файла: 5235 Руководство пользователя Q Pulse №: IB047 Landis + Gyr Страница

Дополнительная информация

Описание продукта и функции

Описание продукта и функциональное описание Шлюз KNX / DALI N 141/02 представляет собой устройство KNX шириной 4 MU, устанавливаемое на DIN-рейку, с одним интерфейсом DALI, к которому может подключаться до 64 исполнительных механизмов DALI (например,г. ПРА DALI) можно подключить

Дополнительная информация

Король пузырей. Руководство пользователя

Руководство пользователя Bubble King СОДЕРЖАНИЕ 1. Перед началом работы … 3 Что входит в комплект … 3 Инструкции по распаковке … 3 Требования … 3 Условные обозначения … 3 Значки … 3 Информация о документе … 3 Продукт на

Дополнительная информация

Низкопрофильные вытяжки для варочной панели

РУКОВОДСТВО ПО УСТАНОВКЕ Низкопрофильные вентиляционные вытяжки для варочной панели Содержание Низкопрофильные вентиляционные вытяжки Wolf…….. 3 Технические характеристики низкопрофильной вытяжки ………. 4 Установка низкопрофильной вытяжки варочной панели …………

Дополнительная информация

Тестер целостности вакуума PowlVac

Инструкции IB-60025B PowlVac Vacuum Integrity Tester POWELL ELECTRICAL MANUFACTURING COMPANY 8550 MOSLEY DRIVE HOUSTON, TEXAS 77075 США ТЕЛЕФОН (713) 944-6900 ФАКС (713) 947-4453 www. powellelectric.com

Дополнительная информация

Поздравляю! Спасибо!

TM-47 ORDERCODE D1370 Поздравляем! Вы купили отличный инновационный продукт от DAP Audio.Ассортимент аудиомикрофонов DAP привнесет волнение в любое место. Если вам нужна простая игра plug-and-play

Дополнительная информация

Infrarot-Bewegungsmelder IP44

Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение

Дополнительная информация

Инжектор AXIS T81B22 DC 30 Вт

РУКОВОДСТВО ПО УСТАНОВКЕ Инжектор AXIS T81B22 DC 30 Вт РУССКИЙ Об этом документе Этот документ содержит инструкции по установке AXIS T81B22 в сети. Предыдущий опыт работы в сети будет полезен

Дополнительная информация

UT202A Руководство по эксплуатации. Содержание

Заголовок Содержание Обзор страницы Распаковка Осмотр Информация о безопасности Правила безопасной эксплуатации Международные электрические символы Структура измерителя Функциональные кнопки и автоматическое отключение питания Символы на дисплее

Дополнительная информация

Максимальный контроль спроса

Контроль максимальной нагрузки В большинстве счетов электроэнергетических компаний встречаются три термина: Активное потребление энергии (кВтч) Реактивное потребление энергии (кварч) Максимальное потребление Традиционно коммунальное предприятие

Дополнительная информация

Цифровой настенный модуль T7560A, B, C

T7560A, B, C Цифровой настенный модуль HONEYWELL EXCEL 5000 ОТКРЫТАЯ СИСТЕМА ПЕРЕД УСТАНОВКОЙ Вся проводка должна соответствовать местным электротехническим нормам и правилам или как указано на монтажных схемах. Цифровой

Дополнительная информация

Автономная солнечная система BB800

Солнечная система BB800 Off-Grid КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ Блок управления и контроллер заряда Солнечные панели мощностью 1000 Вт 4 батарей SLA по 200 А · ч последовательно 2 кВт Выходная мощность инвертора Монтаж панели солнечных батарей и батареи Наша запись

Дополнительная информация

ACS-30-EU-EMDR-10-MOD

Многофункциональный обогреватель Управление и мониторинг в коммерческих и жилых зданиях Модуль датчика защиты от обледенения крыш и водосточных желобов Техническая информация Сертификаты Модуль Класс защиты IP Рабочая температура окружающей среды

Дополнительная информация

% PDF-1.4 % 1453 0 объект > endobj xref 1453 142 0000000016 00000 н. 0000008248 00000 н. 0000008371 00000 п. 0000008504 00000 н. 0000010434 00000 п. 0000010484 00000 п. 0000010534 00000 п. 0000010584 00000 п. 0000010633 00000 п. 0000010684 00000 п. 0000010733 00000 п. 0000010783 00000 п. 0000010833 00000 п. 0000010883 00000 п. 0000010933 00000 п. 0000010983 00000 п. 0000011033 00000 п. 0000011084 00000 п. 0000011134 00000 п. 0000011184 00000 п. 0000011223 00000 п. 0000011338 00000 п. 0000011451 00000 п. 0000013255 00000 п. 0000013340 00000 п. 0000013742 00000 п. 0000014249 00000 п. 0000014612 00000 п. 0000014928 00000 п. 0000015372 00000 п. 0000017428 00000 п. 0000019568 00000 п. 0000021679 00000 п. 0000023752 00000 п. 0000023977 00000 п. 0000024202 00000 п. 0000024427 00000 п. 0000026482 00000 п. 0000026931 00000 п. 0000027329 00000 н. 0000027831 00000 н. 0000029573 00000 п. 0000031432 00000 п. 0000422847 00000 н. 0000422886 00000 н. 0000425747 00000 н. 0000428738 00000 н. 0000428895 00000 н. 0000429051 00000 н. 0000429467 00000 н. 0000429612 00000 н. 0000429793 00000 н. 0000430095 00000 н. 0000430219 00000 п. 0000430374 00000 п. 0000430477 00000 н. 0000430531 00000 н. 0000431183 00000 н. 0000431246 00000 н. 0000431431 00000 н. 0000431563 00000 н. 0000431698 00000 н. 0000432358 00000 н. 0000432647 00000 н. 0000432974 00000 н. 0000433301 00000 п. 0000433628 00000 н. 0000435853 00000 п. 0000525711 00000 н. 0000525922 00000 н. 0000526151 00000 н. 0000526367 00000 н. 0000526592 00000 н. 0000526655 00000 н. 0000526704 00000 н. 0000526922 00000 н. 0000527142 00000 н. 0000529299 00000 н. 0000536651 00000 п. 0000537006 00000 н. 0000537217 00000 н. 0000537623 00000 п. 0000539807 00000 н. 0000542455 00000 н. 0000544997 00000 н. 0000548612 00000 н. 0000555539 00000 н. 0000556463 ​​00000 н. 0000556679 00000 п. 0000557668 00000 н. 0000558736 00000 н. 0000559845 00000 н. 0000560553 00000 п. 0000560767 00000 н. 0000561431 00000 н. 0000571356 00000 н. 0000571643 00000 н. 0000571872 00000 н. 0000572099 00000 н. 0000581842 00000 н. 0000586225 00000 н. 0000587604 00000 н. 0000588988 00000 н. 0000589405 00000 н. 00005

00000 н. 00005

00000 н. 0000590483 00000 н. 0000598343 00000 п. 0000598610 00000 н. 0000598942 00000 н. 0000599179 00000 н. 0000599414 00000 н. 0000599634 00000 н. 0000599886 00000 н. 0000601171 00000 н. 0000601503 00000 н. 0000601823 00000 н. 0000602033 00000 н. 0000602558 00000 н. 0000610413 00000 п. 0000610728 00000 н. 0000615844 00000 н. 0000617862 00000 н. 0000619077 00000 н. 0000619603 00000 п. 0000620484 00000 н. 0000620731 00000 н. 0000620943 00000 н. 0000621148 00000 н. 0000622035 00000 н. 0000622848 00000 н. 0000623099 00000 н. 0000623366 00000 н. 0000630617 00000 н. 0000634318 00000 п. 0000635613 00000 п. 0000636939 00000 п. 0000644021 00000 н. 0000647838 00000 н. 0000649144 00000 п. 0000650460 00000 н. 0000003136 00000 п. трейлер ] / Назад 4639872 >> startxref 0 %% EOF 1594 0 объект > поток hXyT ׶? _2

SRZ Инструкция по эксплуатации

% PDF-1. 5 % 4891 0 объект > / OCGs [5115 0 R] >> / OpenAction 4893 0 R / Тип / Каталог / PageLabels 4802 0 R >> endobj 4896 0 объект > endobj 5326 0 объект > поток Acrobat Distiller 5.0.5 (Windows) IMS01T04-E12006-05-19T06: 22: 04Z2009-09-11T15: 57: 41 + 05: 302009-09-11T15: 57: 41 + 05: 30 Adobe Illustrator CS3

  • 168256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAACoAwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FUq / wCdq / 5cf + S2KqV1ceareBpvTtJuNP3cSzM5qQNh9OKpf + n / ADV / 1bf + SM3 / ADVi rv0 / 5q / 6tv8AyRm / 5qxVDSecdZjcxyW8KOuzKyOCD7gtiq3 / ABtqv ++ oP + Bf / mvFXf441ZN / qsE3 inJ4v + HpL / xHFXf4 + 1X / AKtMH / SY / wD2T4q7 / h3q / wDVpg / 6TH / 7J8Vd / j7Vf + rTB / 0mP / 2T4q7 / AB9qv / Vpg / 6TH / 7J8Vd / j7Vf + rTB / wBJj / 8AZPirv8far / 1aYP8ApMf / ALJ8Vd / j7Vf + rTB / 0mP / ANk + Ku / x9qv / AFaYP + kx / wDsnxV3 + PtV / wCrTB / 0mP8A9k + Ku / x9qv8A1aYP + kx / + yfFXf4 + 1X / q 0wf9Jj / 9k + Ku / wAfar / 1aYP + kx / + yfFXf4 + 1X / q0wf8ASY // AGT4qmXl / wA032qXxtp7GK2QIX9R LhpTUECnEwx + PjirI8VdirsVdirsVdiqyaFJk4OWArWqOyH70KnFVD9GW388 / wD0kT / 814q79GW3 88 // AEkT / wDNeKoebSZi9YblkT + V3uXNfmJ0 / Viqz9EXn / LX + N1 / 2U4q79EXn / LX + N1 / 2U4qhpNL 10ORHLCyfss094pI9wJG / Xiq39GeYf54P + ki9 / 5rxV36M8w / zwf9JF7 / AM14q79GeYf54P8ApIvf + a8Vd + jPMP8APB / 0kXv / ADXirv0Z5h / ng / 6SL3 / mvFXfozzD / PB / 0kXv / NeKu / RnmH + eD / pIvf8A mvFUXplnq0NyXumiMXEiiS3Dmu3aVmXFU1xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KpXN5n0GHzHB5blu1T W7m1e + gsyGBa3icI7h6cNmP2eVeppQHFW / LXmbQ / M2iwa3oV0L3S7oyLb3Kq6BzDK0L0Eio1A8bC tN + o2xV2qeYbLTdV0bTJ0ka41y4ltbRkClFeG2lumMhLAheEDAUB3p23CrtU8w2Wm6ro2mTpI1xr lxLa2jIFKK8NtLdMZCWBC8IGAoDvTtuFUyZgqljWgFTQEnbwA3OKse8v + f8Ay3r + p3Omab9eN5Z0 F2lzpuoWaxMUWQJI91bworskisqFuRU1ApirIsVdiqS6 / wCcdA0KeC2v5Zmu7lWeCzs7W5vrho0p zk9C0jnlCLUAuV4 ++ KpxHIskayLXi4DLUFTQiu4NCPpxVSuL + yt57a3nnjinvXaK0idgrSyLG0rL GDuxEcbMQOwJxVXxVjGh / mHoms67 + hbWG5S7H6Tq0ioI / wDcRepYT7h3Pxyygx7br14nbFWT4q7F XYq7FXYq7FXYq7FXlv5mflT5g80 + Y31rStQg066isbaxsbol / VRZJLqLUNgjCjWl5 + 73NZFFeNA2 KsfufyJ8wKLy0tBpclhOb6PSDPJcCTRvrOoS3cV9YhYmrcrHMqleabxr8ZWoxVV178jte1TU7t + O lK9zNrjyeY3eZtSnh2ewu7WCGaMQhONo10iqFm48F2VTsVVa5 / KTz9qct1eXV / Y6VqF1eT3CyWU8 8 / oK / lxtGjdHeG3ZpBNxkOy / D0atMVZl + U3km / 8AKHl2fT70os0901x6EM0U0EdYo4z6IhstLSMM Y + RQQ / aJbkSxxVjf5geWNS07TvNmuQMkmr32sabqvlSGFJJZDe2dra28UEihVp67wSRtQ8fTepI3 oqxc / kzr0mrX2j21hZyNFoukQx + aL4zJLbX / AK93PdXmnlIXWSf1XMjDnGQWX4qMQVWXflR + VWv + Udeu9R1a8W9lmtnt5b2KaGt47zrL69zbx2FrJ6ooaNLdTkBiK0OKsk1rQfNNt5xPmjy9FY3z3Wnx 6Ze2GoXE1oFW3mlnilimhgu963Dq6GPfb4tsVYD5m / JTzZrL62UfS4bzUG1WRdcMtx9duItRt5IY NOuQIqC2tmlUq3N / 7tKIpriqaS / kv9X8yWmoWGn6VLpOma8up6ZpE4KRw2s2lpaXIT9xMI5friC5 VVHFmVWLK24VSOL8gtbtfL + laXbppUs0WjxafNdyvOrafqSyF5NV0 / jEWknZSq / EYj + 7T4uNVxVF 6x + Sfm67jvhbapbRPc / pk8uRrIuo65banHFJyt5IwslvbtHN + 7ZQWpwkSoxVPLH8pZTo / knTNREN zZeXdRur + / s55hcIVmhuhDHA0VrZRssU06FU9GNVQcQKAAqvTsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirz7y7 + Z2s 67ok / me28vpH5TFtd3VnfvfL9alW0Lgc7VYiI / UMZp + 9NO47YqoeWPzX1jUrry7Dq3l1dNTzdZPf eXZ4b0XaScLcXXpXFYYGhcxNWoDL2riqwfmX59t / OOh + WNS8oWkNxrLO7Nbax9Ze3tYKGa5kj + px jgtQFqw5N8IxV6XirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiriaCuKvB5NPu7rzBe3Pk ry7rWg6bfadqrebdPvraW2tJ55bVha / VoHLo9ybg7tb7Fa1JrirvJnlPUvJt1 + X3mBrHVtRim8uS WmtWlwtzfzadcR2UVyq20UnN7X1GieD0l4rXitK4qmP5Y + aXk1y713zH5f1 + HzZ5kuEt2aTR75bW wslfha2gnaIIsaA + pLJsCxLHYYq9nxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KsBsfzW0y2vdcg8wyLa / U9cm0bSI7W3ubiWcQ2MF2QY4VndpP3r / AGVFQAAK9VU2g / M3yVcvpyWl 9JePqkazWi2trdXBEbyNCrTelE / oAyoyfvePxKR1BxVKdH / O7yNqGj2 + qTPeWCXd5cWFpBcWN36s s1u8ilY1SJuZZYi1ErQ / AaOCuKp9B5 + 8ozw6fMmoqIdUnvLWxkdJEV5dOExugS6qEEQtZKs9FNNi aiqqQ6h + dnku1OmGBNRvYdUvFsoJ4NNvzGS8TyiVGMAEyERfD6PIt1FVDEKo2H8ydBtbaeTVNRjn kbUr + wtINPs72aY / UZjHIht0SaZ2hpSWRF9Ou42IxVu8 / N78u7Mxerq4ZJrOPUVlhguJ41s5ZHiW eSSKN0jQSRMrlyOBHxU2xVBfmf8AmNeeTpvLctvDDcafqV8I9WlfkzRWKqDLPEVZRWPkHJao4g4q h9M / NKa5 / MXzLoc8CL5f0K0EkN3FHLLcyzwsi3QVIy5dEeURgJHy5KeuKpw35reRFsbe8N / Lwurm WxhgFneG5N1BH6skBtRD9YWQJ8XFkBO1OoxVG6f5 + 8o6j9W + pais / wBcsZtVtyqS72ltIsU0hqo4 mOSQKUajV7bHFUPb / mZ5Mnn0yGO9lA1lLeTTbh7S7jtpfrkYlt0Fy8SwLJIjDjGzh + 1K4qv / AC78 zX3mXyrFq99HFFcSXeoW5SAME4Wl / PaxmjM5qUhUtv1r06YqyXFXYq7FXYq7FXYq7FXYqwW0 / K4W / myPzB + kuXp65d679W9Glfrmlrppg5 + p + zx9Tnx3 + zT9rFUptfyXubaXRvS1qKJdJup7r65DZNFq DrcajLqDQLdLccVhb1hE6PE4YAn4S2yqYaJ + Vc + mX + iSHV1nsPL + q6lqen231bjJw1SO5Dwyy + qw YpJeFg4QbDjx / axVLH / JGWeS2sbrXfU8s2Vxq81tpiWnC4Ca5BdRTxvd + s3Lg16zIwiG2xB6hVM5 vy7813Ol6Ra3fmS2mufL19bXujXI00oALeGW3ZLmNbqkpeOc / EhjoRWnbFVK2 / KjUNM1F9Z0PXEt Nba71ab6xcWf1iA22sXYu3gaATRNyidE4yCQVoarQ0xVRtvyTtbTTNYsLfVn46v5dl0CSWSEMyy3 E93czXZ4ugPKW / YiIUpSnLwVTrzB + XFprkek295dVstO06902aD06 + st9bJbF68qIUVSaUPXtirH l / JCSLR4LG38wSw3S6VPp15fCE87m5ub6K / mupKSqeMskbpJHyqyuRzHdVW8pfkunl / UbC + XUYD9 S1m81v6raWK2dvW90wac0EUayuI1Qj1Ad / 5Tv8WKtQfk5f2EFn + idfW2vYIdXsrq4ls / WWWz1i + N 8yJH66enLE9AsnJge6b0CqVWX / OPb21zokkuuxXa6JNo1xBNcaeJLtf0OkCGCC4ac + hbz / Vy3pql QzElm6FV6L5J8rjyv5ej0cXP1sR3N7cifh6dfrl5Ld8ePJ / sevxrXeldumKp7irsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdiqHk1LTo3Mcl1CjrsytIoIPuCcVW / pbSv8Altg / 5Gp / XFXfpbSv + W2D / kan9cVd + ltK / wCW 2D / kan9cVd + ltK / 5bYP + Rqf1xV36W0r / AJbYP + Rqf1xV36W0r / ltg / 5Gp / XFXfpbSv8Altg / 5Gp / XFV8N / YzvwguIpXpXijqxp40BxVXxVSurmO1gaeQSMiUqIo3mfcgbJGruevYYql / + JtO / wB833 / c Pvv + qOKu / wATad / vm + / 7h99 / 1RxVDSeaaORHZXDJ + yzWmoKSPcC0b9eKrf8AFUn / ACwz / wDSNqP / AGR4qsm803ZSkFpKj1 + 09nqTinyFqn68VUP8Tax / vn / uX6p / 1RxV3 + JtY / 3z / wBy / VP + qOKoebWd Tmfm8coPSiWmsIPuSNRiqz9J6h / JP / 0j63 / zRirv0nqH8k // AEj63 / zRirv0nqH8k / 8A0j63 / wA0 Yq79J6h / JP8A9I + t / wDNGKu / SeofyT / 9I + t / 80Yq79J6h / JP / wBI + t / 80Yq79J6h / JP / ANI + t / 8A NGKu / SeofyT / APSPrf8AzRirv0nqH8k // SPrf / NGKu / SeofyT / 8ASPrf / NGKpl5fvLqa + KSrKF4E 1eLUkFajvdqsf8cVR3 + E / Kv / AFZrH / pGh / 5pxV3 + E / Kv / Vmsf + kaH / mnFXf4T8q / 9Wax / wCkaH / m nFXf4T8q / wDVmsf + kaH / AJpxV3 + E / Kv / AFZrH / pGh / 5pxV3 + E / Kv / Vmsf + kaH / mnFXf4T8q / 9Wax / wCkaH / mnFXf4T8q / wDVmsf + kaH / AJpxV3 + E / Kv / AFZrH / pGh / 5pxV3 + E / Kv / Vmsf + kaH / mnFXf4 T8q / 9Wax / wCkaH / mnFXf4T8q / wDVmsf + kaH / AJpxV3 + E / Kv / AFZrH / pGh / 5pxV3 + E / Kv / Vmsf + ka H / mnFXf4T8q / 9Wax / wCkaH / mnFXf4T8q / wDVmsf + kaH / AJpxV3 + E / Kv / AFZrH / pGh / 5pxV3 + E / Kv / Vmsf + kaH / mnFXf4T8q / 9Wax / wCkaH / mnFXf4T8q / wDVmsf + kaH / AJpxVXstC0Sxm9ay0 + 2tZiCv qwwxxtxPUclANNsVUtW8z + XdISRtS1G3tfR9P1VeReaiaRYYyUHxUaSRVBp1OKqmja / out2iXmlX kV5bSLzjkjatULFQ1OvFih5noe2Ko / FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqhdR1XS9Mt / rG pXkFjb / F ++ uZEiT93G0r / E5UfDHGznwUE9BiqXy + d / JcN6LGbX9NjvWf0xavdwLKX9Qw8eBflX1V KUp9rbriqnD5 + 8iTXUVpD5j0uW7nMIht0vbdpHNyoeAKgfk3qoQyU + 0Nxiqs3nPyeklnE + u6esuo Rxz2EZu4A08U7iOKSEc6yLI7BVZagk0GKpxir50 / Oz8lPNXmzz9NrNhp0t3ZyRWqB0mtohSFkaRf 3k0T1Pp8dxx3rQkDFUZ + Tf5VfmL5f85tquqV06D6rFBPcNHZzyXMcKW8C27vHPK6gpbKysFHE8v5 sVZfo / 5R + cNP1i1vp / P2pajbQMGmsbprvhKOckhB9K8jA3loNjsqKaqGDKrp / wApvOUmp6rdD8wN TW11GaWWGz / fBbZZYpovThZLlKBfWRx4MgIpXFVBvyd86QrfLp / 5jatAs94L2yM5mu2tjHJzhgrN ct6kABZZEf8AvPhqdjyVUoPyU83rbwW9x + Y + tTxw / WA7iW6jkkE1vHFDzkS7DVgmi9YcacqsrbMc VTnVPy18z3fmi81i286X9vptzFHFHoRNwbZDG0Z5c4rmCYFgjVMboTXckVVlWfxCURIJWV5QoEjo pVS1NyFJYgV7VPzxVdirBJfPGsjXZbCL0HZdT + oW9kba4DSxKEaRxeGT0A6K5Yrxrt75gHUy462 + qqo / fyegj2Xi8ETPF / d8RlxR2O9Dgriokc7QWiecte1TXxokl01ki394DfvFH + / S3kolpAShj5BD V2I5UyGPUTlPhutzv310DfquzcOLD4ojxeiHps7cQ + uW98 + XRk + katr2qyveW4tU0xLua1a2kWQT + nA7RNL6oYryLLUR + n0 / azKx5Jz3FcN15 / j4Oq1Gnw4hwy4uPhErFcNkXVc / jxfBkOZDrXYq7FXY qkXnHyZpHm3TE07VGmW2UzGkDBGP1i0nsnBJVv8AdV09Kd6fLFWCWH / ONvkmwkga21LVUjiZnmh9 a3K3DyRmKWS4b6vzleRHdeRaq8m4cK4qmd9 + RPky + isobme + aCzs7LTWiEsaia0sJDLHFIyxhhzc gu0ZVvhHErvVVqx / IvyxY3FhJa6prKQ2NvZ2v1N75poJl0 + 5W6tzIkyyU4SJssfFFBbio5E4q9Gx V2KuxV2KuxV2KqN7Fcy2c8VrN9WuZI3WC44h / TkKkK / Ftm4nehxVgtt5P / NqKTlL + YIuVKUMb6Ta KvPilSPTKNTl6lBy6cNyVYuq0 / lP831tbeG3892 / qxDjLPLpMLtIKybmkiivFk6d1rvUjFVdtH / M jTtRk1i981 / XtIti0zaJb6bAryoOR9P1uRk7gKRuKb8slGNmmM5cIJYtcG9vZ5UV9Zt4bu6OqOja OQYJ0RXU + r6itzVVC / Ad6e + Vz7Mkb9ced / F2mh3jxR4f3ErEOHmeXUEVX3oeO1vrq3hhMurQwG7 + vc5dKWF4rp / UkZ1f1Q9eSUPE03GRl2Uarjjzv4tkPafFxcXgS3jwbk / T3VVHkmtvpl8NVbUWvr + 5 NtcC6mtksIxFJIpoZFhWb0 / UYD + 8CV3BrkI6E8QJkOd + X6meTt3F4RgMP8PDfFcq7rq68rpMPMfl 7z95quhqPl3zZL5dsTF6f1GS15SByUJEi804sApIatfip23yZx4TTo4TEha + 18i / mSt9pd3P53kY WsNkl / ai2Ux3D24T6yftLQTlDvxrv9GRZofzB + X35qX + oTXGm / mDJpsMk7yrCtkjhI2jiQRqDIBQ FHO9ftV6jFXpeKuxV2KuxV2KuxV // 9k =
  • заявка / pdf
  • RKC
  • SRZ Инструкция по эксплуатации
  • 1 Ложь Ложь 595. 000000842.000000 Очки
  • ArialMTArialRegular Открытый тип Версия 3.00FalseARIAL.TTF
  • Arial-BoldMTArialBold Открытый тип Версия 3.00FalseARIALBD.TTF
  • Arial-ItalicMTArialItalic Открытый тип Версия 2.90FalseARIALI.TTF
  • Arial, ItalicArial, ItalicUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
  • ArialArialUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
  • Arial, BoldItalicArial, BoldItalicUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
  • TimesNewRomanTimesNewRomanUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular. otf
  • Arial, BoldArial, BoldUnknownVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • uuid: c3a20c33-829d-442d-8820-b6c10d2014c7uuid: 6678760e-a942-4783-9450-61b9c149e94a конечный поток endobj 4894 0 объект > / Кодировка >>>>> endobj 4814 0 объект > endobj 4804 0 объект > endobj 4893 0 объект > endobj 4802 0 объект > endobj 4801 0 объект > endobj 4895 0 объект > / ArtBox [34.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
