Рза и па. Шкафы релейной защиты и автоматики (РЗА): виды, функции, преимущества

Что такое шкафы РЗА и для чего они используются. Какие виды шкафов РЗА существуют. Какие функции выполняют шкафы релейной защиты и автоматики. В чем преимущества современных микропроцессорных шкафов РЗА.

Содержание

Назначение и виды шкафов релейной защиты и автоматики

Шкафы релейной защиты и автоматики (РЗА) являются ключевым элементом систем защиты и управления в электроэнергетике. Они предназначены для выполнения следующих основных функций:

  • Защита электрооборудования и линий электропередачи от аварийных режимов
  • Автоматическое управление коммутационными аппаратами
  • Противоаварийная автоматика
  • Регистрация аварийных событий и процессов
  • Передача информации в системы телемеханики и АСУ ТП

Существуют следующие основные виды шкафов РЗА:

  • Шкафы защит линий электропередачи
  • Шкафы защит трансформаторов и автотрансформаторов
  • Шкафы защит генераторов
  • Шкафы защит шин и ошиновок
  • Шкафы автоматики управления выключателем
  • Шкафы противоаварийной автоматики

Принцип работы современных микропроцессорных шкафов РЗА

Современные шкафы РЗА строятся на базе микропроцессорных терминалов, которые выполняют следующие основные функции:


  1. Ввод и обработка аналоговых и дискретных сигналов от измерительных трансформаторов тока и напряжения
  2. Реализация алгоритмов релейной защиты и автоматики
  3. Формирование команд управления на коммутационные аппараты
  4. Регистрация аварийных процессов
  5. Передача информации в АСУ ТП

Как работает типовой микропроцессорный шкаф РЗА?

  1. Измерительные трансформаторы тока и напряжения передают сигналы о режимных параметрах защищаемого объекта
  2. Микропроцессорный терминал непрерывно анализирует эти сигналы
  3. При выявлении аварийного режима терминал формирует команду на отключение
  4. Через выходные реле терминала команда передается на отключение выключателя
  5. Параллельно регистрируются параметры аварийного режима

Основные функции, реализуемые в шкафах РЗА

Современные микропроцессорные шкафы РЗА обеспечивают выполнение широкого спектра функций защиты и автоматики:

Защитные функции:

  • Дистанционная защита линий
  • Токовая защита
  • Дифференциальная защита трансформаторов
  • Защита от замыканий на землю
  • Защита от повышения/понижения напряжения
  • Защита от повышения/понижения частоты

Функции автоматики:

  • Автоматическое повторное включение (АПВ)
  • Автоматический ввод резерва (АВР)
  • Автоматическая частотная разгрузка (АЧР)
  • Устройство резервирования отказа выключателя (УРОВ)

Измерительные и диагностические функции:

  • Измерение токов, напряжений, мощности, частоты
  • Регистрация аварийных событий
  • Осциллографирование аварийных процессов
  • Определение места повреждения на линиях электропередачи

Преимущества современных микропроцессорных шкафов РЗА

По сравнению с электромеханическими реле современные микропроцессорные шкафы РЗА обладают следующими преимуществами:


  • Многофункциональность — один терминал заменяет несколько отдельных устройств
  • Высокая точность измерений и срабатывания защит
  • Возможность реализации сложных алгоритмов защиты
  • Самодиагностика и непрерывный контроль исправности
  • Регистрация аварийных событий и осциллографирование
  • Удобство наладки и эксплуатации
  • Возможность удаленного доступа и изменения уставок
  • Интеграция в цифровые системы управления

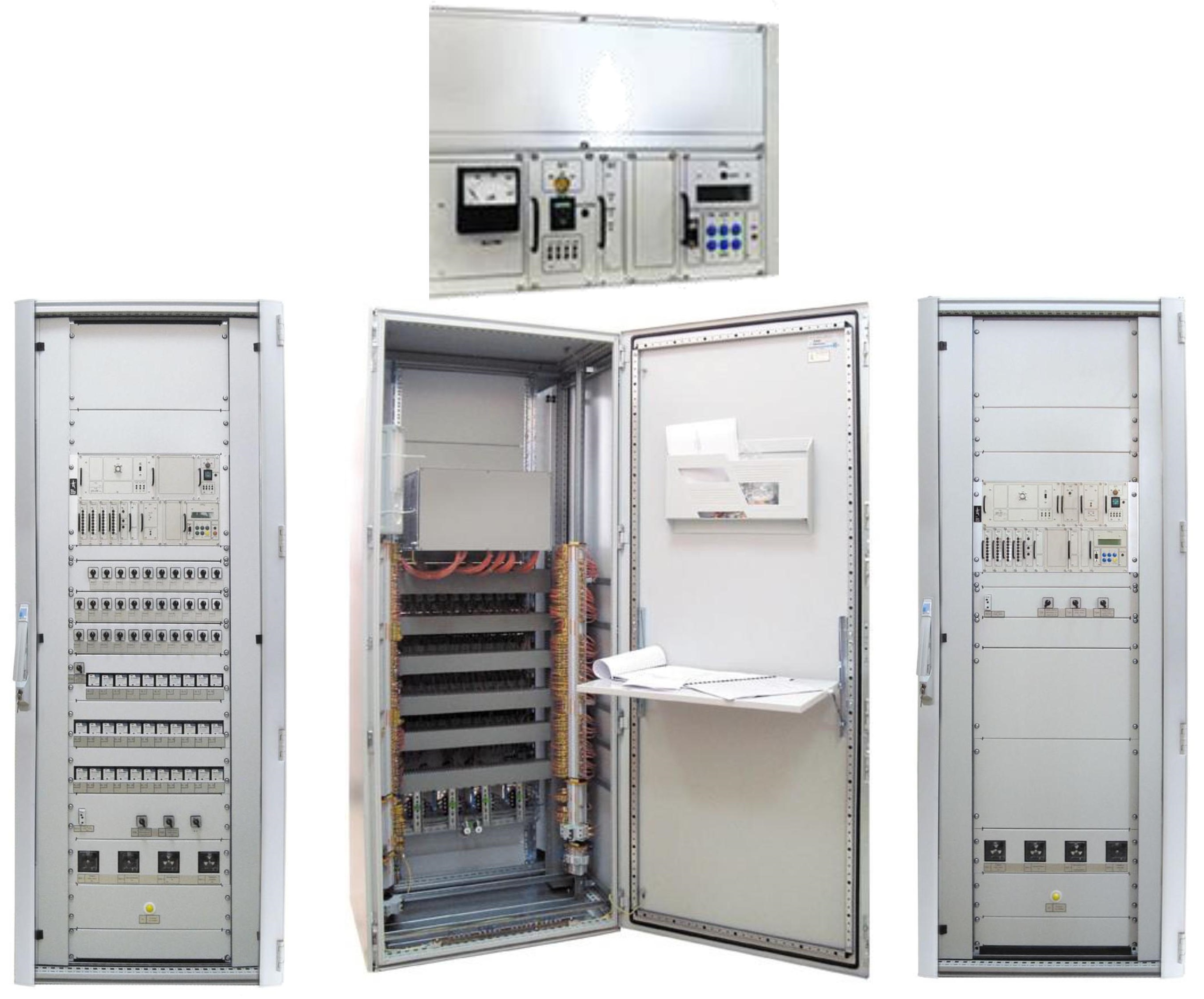

Особенности конструкции современных шкафов РЗА

Конструктивно современные шкафы РЗА обычно выполняются в следующем виде:

  • Металлический шкаф одностороннего или двухстороннего обслуживания
  • На двери шкафа размещаются органы управления и индикации
  • Внутри шкафа монтируются микропроцессорные терминалы, испытательные блоки, промежуточные реле
  • В нижней части шкафа размещаются клеммные ряды для подключения внешних цепей

Основные требования к конструкции шкафов РЗА:

  • Высокая степень защиты от внешних воздействий (не ниже IP40)
  • Удобство обслуживания и проведения испытаний
  • Наличие испытательных блоков для проверки защит
  • Разделение цепей различного назначения
  • Наличие резервных клемм для расширения функций

Применение шкафов РЗА на объектах электроэнергетики

Шкафы релейной защиты и автоматики широко применяются на различных объектах электроэнергетики:


На электрических станциях:

  • Защита генераторов
  • Защита блоков генератор-трансформатор
  • Защита трансформаторов собственных нужд
  • Автоматика управления выключателями

На подстанциях:

  • Защита линий электропередачи
  • Защита силовых трансформаторов
  • Защита сборных шин
  • Автоматика управления выключателями
  • Противоаварийная автоматика

В распределительных сетях:

  • Защита и автоматика фидеров 6-10 кВ
  • Защита и автоматика трансформаторов 6-10/0,4 кВ
  • Автоматика АВР, АПВ

Перспективы развития шкафов РЗА

Основные тенденции в развитии шкафов релейной защиты и автоматики:

  • Увеличение функциональности микропроцессорных терминалов
  • Применение цифровых измерительных трансформаторов
  • Переход на протоколы передачи данных по стандарту МЭК 61850
  • Внедрение технологий искусственного интеллекта
  • Повышение кибербезопасности
  • Интеграция функций РЗА в цифровые подстанции

Таким образом, современные шкафы РЗА являются ключевым элементом систем защиты и управления в электроэнергетике, обеспечивая надежную и эффективную работу энергосистем. Их дальнейшее развитие связано с расширением функциональности и внедрением цифровых технологий.



инжиниринг — Шкафы РЗА и ПА

ООО «С-Инжиниринг» выпускает комплектные шкафы релейной защиты и автоматики (РЗА), комплекты противоаварийной автоматики (ПА) для объектов энергетического комплекса — станций и подстанций различного уровня напряжения. Комплектные устройства изготавливаются на базе микропроцессорных устройств ведущих производителей: SIEMENS, ABB, WOODWARD и др. и включают в себя:



  • Шкафы основных и резервных защит линий 110-500 кВ
  • шкафы управления выключателями и разъединителями 220 кВ и выше
  • шкафы РЗА подстанционного оборудования 110 – 500 кВ: трансформаторов, автотрансформаторов, шин, ошиновки и др.
  • шкафы РЗА блоков генератор-трансформатор
  • комплекты ПА по заданию заказчика

Комплектные устройства изготавливаются по технологии SelaM собственной разработки. По требованию заказчика при изготовлении шкафов РЗА и ПА возможно применение конструктива других производителей.

Варианты исполнения шкафов:

  • одностороннего и двухстороннего обслуживания
  • с прозрачными одностворчатыми, глухими одностворчатыми и двухстворчатыми дверями, запираемыми на замок
  • для внутренней установки
  • с естественной либо принудительной вентиляцией
  • со степенью защиты до IP54 включительно



Выпускаемые шкафы РЗА и ПА сопровождаются исполнительной документацией. По заданию заказчика производится предварительное параметрирование микропроцессорных устройств РЗА и шеф-монтаж оборудования на объекте.



Преимущества нашей компании

  • Качественная продукция;
  • Гарантии от производителя. Мы предоставляем гарантию на нашу продукцию сроком на двенадцать месяцев со дня ввода в использование. Но есть возможность расширить гарантийный срок при необходимости;
  • Доставка по Украине и международная доставка.

Шкаф автоматики: цена

Если вы хотите сделать заказ или у вас возникли вопросы, вы можете позвонить нам по телефонам: +38 048 730-57-40, либо написать на электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Наши специалисты проконсультируют вас и предоставят всю информацию касательно цен на оборудование, технических характеристик, доставки и т.д. Мы находимся по адресу: г. Одесса, ул. Николая Боровского 28, корпус 47.

Устройства релейной защиты и автоматики

Релейная защита энергетических систем, функции и требования

Релейная защита энергетических систем (РЗиА) является одним из важнейших элементов электроэнергетической системы. Устройства РЗА применяются для всех уровней напряжения от 0,4 до 1150 кВ, не только в системах электроснабжения предприятий, электрических станциях и подстанциях, распределительных электрических сетях, но и в коммунально-бытовом секторе, ведь самыми простыми устройствам защиты являются автоматические выключатели, которые есть в каждом доме.

К основным задачам релейной защиты энергетических систем относят:


  • отключение участка сети или электротехнического оборудования при коротком замыкании или обрыве проводников;
  • отключение участка сети или силового оборудования при возникновении режима, развитие которого вызывает повреждение;
  • сигнализация о возникновении параметров сети, которые отклоняются от нормального рабочего режима и могут вызвать поломки при длительном протекании.

То бишь устройства релейной защиты и автоматики помогают предотвратить или локализовать аварии силового оборудования генерирующих компаний, распределительных сетей и конечного потребителя, тем самым помогая избежать существенные финансовые затраты на его ремонт или замену.

Для корректного выполнения указанных функций к устройствам релейной защиты автоматики предъявляются следующие требования:


  1. Быстродействие – определение и локализация повреждения с минимально возможным временем.
  2. Надежность – срабатывание устройства защиты при возникновении повреждения на защищаемом участке и несрабатывание при отсутствии условий для отключения.
  3. Чувствительность – свойство релейной защиты отключать все виды повреждений на защищаемом участке.
  4. Селективность (избирательность) – срабатывание устройства релейной защиты и автоматики при повреждении на защищаемом участке и несрабатывание при неисправностях на смежных участках сети.

Таким образом, основной задачей при проектировании релейной защиты, от отдельных устройств до систем РЗА электроэнергетических объектов, является выбор оптимального сочетания принципов определения повреждений в сети и элементов защиты для удовлетворения указанным требованиям с максимальной эффективностью и минимальными затратами.


Устройства релейной защиты и автоматики, классификация

Устройства релейной защиты в первую очередь разделяют по роду величины, на изменение которой УРЗА должны реагировать. Самые простые из них используют измеренные ток, напряжение, частоту. Помимо непосредственно измеренных для определения повреждений могут использоваться расчетные величины, такие как сопротивление или мощность, токи и напряжения прямой, обратной, нулевой последовательности, гармонические составляющие, углы между токами и напряжениями и пр. Также современная техника позволяет осуществить функции РЗ, реагирующие на скорость изменения измеренных или расчетных параметров, что позволяет, например, отличить короткое замыкание в сети от качаний по скорости изменения сопротивления сети.

Во вторую очередь функции устройств релейной защиты и автоматики разделяют по принципу действия на максимальные – реагирующие на возрастание значения заданного критерия, и минимальные – действующие, соответственно, при снижении величины, свидетельствующем о повреждении. Например, максимальные токовые защиты (МТЗ) и защиты минимального напряжения (ЗМН).

По назначению защиты разделяют в зависимости от порядка действия при коротком замыкании.

Основными являются защиты, реагирующие на КЗ в первую очередь, они имеют минимальное время срабатывания и имеют зону действия, полностью охватывающую элемент сети (трансформатор, ЛЭП). Как правило, на ответственных участках в качестве основных используют защиты с абсолютной селективностью.

Соответственно, резервные защиты отключат повреждение участка сети или оборудования при отказе основных защит или выключателя с большим временем срабатывания. Такие защиты также разделяют на устройства ближнего и дальнего резервирования. Ближнее резервирование обеспечивается за счет установки резервного комплекта защит вместе с основным, отключения поврежденного оборудования при внутреннем КЗ. Тот же комплект РЗА осуществляет функцию дальнего резервирования теми ступенями защиты, зона действия которых охватывает смежные участки сети.

В качестве примера приведем типовой комплект защит ВЛ-110 кВ, где в качестве основной защиты устанавливается дифференциальная защита линии (ДЗЛ) или дифференциально-фазная защита (ДФЗ) с абсолютной селективностью, ближнее резервирование реализуется первыми ступенями комплекта ступенчатых защит (КСЗ), более чувствительные ступени которого выполняют дальнее резервирование.

Кроме того, иногда применяется термин дополнительная защита — это устройства РЗ частично дублирующие функции основной защиты, как правило, выполняются на другом принципе и действуют одновременно с основной защитой. Например, газовая защита трансформатора, отключающая повреждения внутри бака трансформатора при снижении уровня или интенсивном движении масла в расширителе.


Организация цифровых каналов связи для систем РЗ и ПА – «Прософт Системы»

27 декабря 2018

Произошедший в энергетике качественный переход на микропроцессорную базу и цифровую обработку сигналов не обошел и область связи РЗ и ПА. Появилось много ранее недоступных возможностей для совершенствования оборудования, а также создания новых устройств для повышения надежности работы систем РЗА.

В сравнении с высокочастотными цифровые каналы связи РЗ и ПА существенно увеличивают скорость передачи команд и их количество. Возможность организации сложных кольцевых, радиальных конфигураций дает дополнительную гибкость УПАСК с точки зрения доставки команд от места формирования к месту исполнения. Команды могут доставляться различными маршрутами, благодаря чему повышается надежность каналов релейной защиты и противоаварийной автоматики в случае выхода из строя отдельных элементов оборудования.

Приведем результаты исследований по организации цифровых каналов ЛЭП на УПАСК типа АВАНТ К400, работающем в соответствии со стандартом IEEE С37.94. В результате тестирования различных конфигураций каналов связи РЗ и ПА были измерены временные характеристики прохождения команд. Время их доставки, в зависимости от протяженности маршрута, составило от 7 до 11 мс.

Также проработаны решения по организации сложных маршрутов со смешанными конфигурациями цифровых каналов связи. Например, для организации транзита команд между несколькими объектами требуется дополнительная маршрутизация. Она может быть выполнена на самом УПАСК, например, в виде двунаправленного кольца на АВАНТ К400 с функцией маршрутизации. В результате данного построения цифровых каналов связи команды могут входить на любой узловой точке кольца, а выходить на разных, в любых сочетаниях, до 96 команд в каждом направлении. Базовое время передачи команд от одного приемопередатчика к ближайшему составляет порядка 8 мс.

Реализация кольцевой схемы для цифровых каналов связи РЗ и ПА решает проблемы задержки передачи команд, поиска свободных частот, электромагнитной совместимости и помехозащищенности. Также, говоря о преимуществах данного метода, стоит отметить снижение количества кабельных цепей – данный способ позволяет организовать транзит команд между двумя присоединениями с помощью одного терминала УПАСК без использования дополнительных средств. Следовательно, снижается объем затрат во время установки и эксплуатации оборудования энергосвязи.

Инжиниринг АСУ ТП и РЗА / iGRIDS Интеллектуальные Сети

1 Март-апрель 2012 ГТЭС НГХК Новоуренгойский газохимический комплекс, Газотурбинная электростанция Работы по шефмонтажу, параметрированию, наладке и тестированию РЗА на ГТЭС НГХК РАО ГАЗПРОМ
2 Октябрь-декабрь 2013 Новгородэнерго Модернизация РЗА л. Газовая на ПС 110 кВ Валдай и ПС 110 кВ Газовая; л. Антоновская-4 на ПС 110 кВ Восточная и ПС 110 кВ Новоселицы; л. Мошенская-2 на ПС 110 кВ Мошенское и ПС 110 кВ Юбилейная; л. Юбилейная на ПС 110 кВ Юбилейная и ПС 110 кВ Хвойная; л. Киприйская-2 на ПС 110 кВ Песь и ПС 110 кВ Киприя
3 Сентябрь-декабрь 2013 ТЭЦ-23 ОАО «Мосэнерго», энергоблок №6 Шефмонтажные и пусконаладочные работы оборудования РЗА собственных нужд и главной схемы энергоблока
4 Январь–сентябрь 2014 ГТЭС НГХК Новоуренгойский газохимический комплекс, Газотурбинная электростанция Разработка технического задания на параметрирование терминалов релейной защиты типа Siprotec фирмы Siemens, устанавливаемых в КРУ-10кВ и ЗРУ-10кВ
5 Февраль–март 2014 «Колымская ГЭС имени Фриштера Ю.И.» ОАО «Колымаэнерго» Блок 2 Пусконаладочные работы при реконструкции РЗА ГА 2,Т-2.
6 Июнь–июль 2014 «Колымская ГЭС имени Фриштера Ю.И.» ОАО «Колымаэнерго» Реконструкция РЗА ВЛ 220 кВ КГЭС-Котельная
7 Октябрь-ноябрь 2014 Завод «Электроприбор» г. Алатырь Наладка ячеек 6кВ
8 Декабрь 2014 ПС 500 кВ «Череповецкая» Наладка защит ВЛ 22Б Череповецкая ГРЭС – Череповецкая 2 цепь, АУВ, ОМП, РАС ВЛ 22Б Череповецкая ГРЭС – Череповецкая 2 цепь, АЛАР ВЛ 22Б Череповецкая ГРЭС – Череповецкая 2 цепь и 3Б ГРЭС-2
9 Январь-май 2015 Челябинская ГРЭС Наладка РЗА ВЛ и Трансформатора
10 Март–июнь 2015 «Колымская ГЭС имени Фриштера Ю.И.» ОАО «Колымаэнерго» Блок 5 Работы по реконструкции РЗА ГА 5, Т5
11 Март–июнь 2015 БОАЗ Богучанский алюминиевый завод Наладка ячеек РП-10 кВ (РП-1, РП-2, РП-3, РП-4, РП-5, РП-6, РП 7, РП-9) на территории строящегося в Богучанском районе Красноярского края алюминиевого завода
12 Август 2015 Нижнекамскнефтехим Реконструкция защит трансформатора Т-1
13 Май 2015–июль 2016 ОАО «МОЭСК» ПС 110/10/6кВ «Бабушкин» Выполнение комплекса пусконаладочных работ в части цепей РЗА ячеек 6 и 10 кВ
14 Декабрь 2015 ЗАО «ВОЛМАГ» Проведение приемосдаточных испытаний на заводе ЗАО «ВОЛМАГ»
15 Декабрь 2015 ОАО «МОЭСК» ПС «Самарская», ПС «Бутырки» Реконструкция защит ВЛ «Самарская-Бутырки»
16 Сентябрь–декабрь 2015 ОАО «МОЭСК» ПС «Ломоносово» 110/10 кВ Выполнение комплекса пусконаладочных работ оборудования РЗА и вторичных цепей Т2
17 Январь 2016 ГТЭС НГХК Новоуренгойский газохимический комплекс, Газотурбинная электростанция Наладка защит и управления генератора
18 Март 2016 ЗАО «ВОЛМАГ» Проведение приемосдаточных испытаний на заводе ЗАО «ВОЛМАГ»
19 Июль 2016–август 2016 ОАО «МОЭСК» ПС «Ломоносово» 110/10 кВ Выполнение комплекса пусконаладочных работ РЗА и вторичных цепей Т1, ШСВ
20 Сентябрь 2016 Сибурнефтехим г. Кстово Монтаж и наладка РЗА ячеек 6 кВ
21 Декабрь 2016 ПАО «МОЭСК» ПС 308 «Наро-Фоминск» Выполнение комплекса работ по наладке ЩПТ, ЩСН и вторичных цепей кабельных связей
22 Ноябрь-декабрь 2016 ПАО «Северсталь» Наладка вторичных цепей и управления КРУЭ 110 кВ
23 Декабрь 2016 ПС «Районная» г. Владимир Наладка вторичных цепей и управления КРУЭ 220 кВ
24 Декабрь 2016-апрель 2017 ПС 500 кВ «Озерная» Наладка шкафов РЗА 2АТ, ДЗШ 220 кВ
25 Март-июнь 2017 ПС «Районная» г. Владимир Наладка вторичных цепей КРУЭ 110 кВ
26 Май-июнь 2017 ПС 500 кВ «Усть-Кут» Наладка шкафов РЗА ВЛ, Т-2, СВ, АТ-1
27 Июнь 2017 ПС «Ванино» Наладка РЗА АТ
28 Июнь 2017 ПС «Архара» Наладка терминалов серии RED670 фирмы ABB
29 Июнь 2017 Пермская ГРЭС Пусковые испытания защит генератора
30 Июль–декабрь 2017 ПС 110/10 кВ «Стадион» г. Самара Выполнение комплекса пусконаладочных работ по наладке ЩПТ, ЩСН, РЗА КВЛ 110 кВ, РЗА Т-1 110/10 кВ, Т-2 110/10 кВ, ячеек 10 кВ и вторичных цепей кабельных связей
31 Ноябрь–декабрь 2017 ПС 500 кВ «Михайловская» Монтаж вторичных цепей и наладка АУВ выключателей на ВЛ-500 кВ
32 Ноябрь–декабрь 2017 ПС 500 кВ «Балашовская» Монтаж вторичных цепей и наладка АУВ выключателей на ВЛ-500 кВ
33 Январь 2018-май 2018 ПС 110/10 кВ «Вурманкасинская» Выполнение комплекса пуско-наладочных работ по наладке ЩПТ, ЩСН, РЗА КВЛ 110 кВ, РЗА Т-1 110/10 кВ, Т-2 110/10 кВ, и вторичных цепей кабельных связей
34 Январь 2018-май 2018 ГПП 220/35/10 кВ ПАО «Тулачермет» Выполнение комплекса испытаний и пуско-наладочных работ оборудованию ячеек ЗРУ-10 кВ

Шкафы релейной защиты и противоаварийной автоматики производства НТЦ Механотроника

Шкафы релейной защиты и автоматики серии ШЭ-МТ производятся ООО НТЦ «Механотроника» в соответствии с ТУ ДИВГ.424327.001 ТУ и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).  Предназначены для установки в общеподстанционных пунктах управления (ОПУ) или в комплектных распределительных устройствах наружной установки (КРУН).

Шкафы комплектуются надежным коммутационным и защитным оборудованием, светосигнальными элементами ведущих мировых производителей, корпусами шкафов производства Rittal.

В основу шкафов серии ШЭ-МТ заложена концепция комплектной компоновки. Комплект — это логически и функционально законченная часть РЗА элемента подстанции, разработанная в строгом соответствии с действующей НТД Российской федерации. Применение комплектной компоновки позволяет максимально гибко подходить к вопросу функционального оснащения шкафа при подготовке технического решения для объекта заказчика.

Основу комплектов составляют современные МП блоки РЗА типа БМРЗ-15х, БМРЗ и устройство центральной сигнализации типа БМЦС-40. Все МП терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы. Поддержка различных протоколов связи (Modbus-RTU, Modbus-TCP, МЭК 60870-5-101, -103, -104, МЭК 61850 6, 7-1, 7-2, 7-3, 7-4, 8-1 ed.2 (MMS, GOOSE)), синхронизации времени (SNTP, PTPv1, TSIP, NMEA), а также оснащение различными интерфейсами связи (2 x Ethernet 100 BASE TX/FX, 2 x RS-485, USB) позволяет применять МП блоки РЗА в качестве устройств нижнего уровня АСУ ТП и для организации АРМ РЗА.

В шкафах серии ШЭ-МТ реализована возможность установки интегрированного щита управления, предусматривающего установку цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы.

При разработке шкафов и выпуске конструкторской документации используется современная система автоматизированного проектирования полного цикла E3. series, что является гарантией высокого качества предлагаемых решений.

Преимущества шкафов РЗА производства НТЦ «Механотроника»

  1. Концепция комплектной компоновки позволяет гибко определять функциональную оснащенность шкафа.
  2. Возможность заказа шкафа с односторонним и двухсторонним обслуживанием. Вводом кабеля снизу или сверху. При этом для шкафов с односторонним обслуживанием применяются терминалы с выносными пультами, которые устанавливаются на дверь шкафа. Таким образом уменьшается нагрузка на дверь шкафа и количество соединительных проводов между дверью и шкафом. Для шкафов с двухсторонним обслуживанием конструктивом предусмотрено смотровое окно.
  3. Возможность заказа шкафа с различным оперативным током: постоянный 220В или 110 В, переменный 220 В.
  4. Возможность заказа шкафа с интегрированным щитом управления с мнемосхемой или без.
  5. Для удобства монтажа внешних кабелей связи в шкафах предусмотрены разъемы для RS-485 интерфейса и патч-панель для подключения кабеля Ethernet.
  6. Имеется возможность непосредственного измерения длительности воздействий на электромагниты включения и отключения.
  7. В шкафах сведено к минимуму применение электромеханических реле. Промежуточные реле устанавливаются только в цепях отключения для воздействия непосредственно на электромагниты отключения выключателей.
  8. В шкафах сведено к минимуму количество резисторов, которые имеют такие неприятные последствия как потери на нагрев и падение напряжения в оперативных цепях. Такого исполнения удалось достичь благодаря входам терминалов, выполненных с режекцией тока.
  9. Пакетные выключатели ввода/вывода функций и цепей отключения выполнены в едином стиле: 1 – Вывод, 2 – Ввод.
  10. В качестве испытательных блоков применяются блоки Fame производства Phoenix Contact. Которые выполнены по аналогии с привычными для эксплуатационного персонала  БИ-4,6 и имеют дополнительный свободный контакт для сигнализации в системе АСУ.
  11. В шкафах предусмотрена силовая розетка для подключения ноутбука, приборов измерения и осциллографирования.
  12. В выходных клеммах шкафа предусмотрены размыкатели, которые позволяют отключить выходные цепи для безопасного проведения работ.
  13. Расположение сигнальных ламп и коммутационных аппаратов в шкафах выполнено с учетом требований норм (СТО).
  14. В шкафах предусмотрено конструктивное деление на зоны обслуживания.
  15. Предусмотрен клеммник с размыкателем общих и транзитных цепей.
  16. Применение качественных комплектующих шкафа.
  17. В шкафах предусмотрены клеммы резервных дискретных свободно-назначаемых входов.
  18. В шкафах предусмотрена сигнальная лампа вывода цепей отключения и УРОВ.
  19. В шкафах предусмотрены шинки опробования ламп и темный плюс.
  20. В шкафах предусмотрен сбор информации с ключей управления в систему АСУ.
  21. В шкафах предусмотрены ЭМС зажимы для удобства монтажа внешних кабелей.

Характеристики

Масса, кг

до 250

Потребляемая мощность, Вт

до 120

Типовой цвет

RAL 7035

Наработка на отказ, ч (с БМРЗ)

125000

Средняя продолжительность технического обслуживания, не более, ч

2

Температура рабочая, °С

от — 25 до +55

Температура транспортировки, °С

от — 45 до +60

Относительная влажность воздуха

до 98%

Сейсмостойкость, балл по MSK-64

9

Степень защиты, не ниже

IP42

Категория размещения по ГОСТ 15150

3

Атмосфера по ГОСТ 15150

II  (промышленная)

Условия хранения по ГОСТ 15150

1(Л)

СМК предприятия

ISO9001

Гарантийный срок эксплуатации, лет

5

Средний срок службы, лет

30



Таблица соответствия шкафов ШЭ (скачать)



Свернуть все вкладки

РЗА | Энергетика

Для передачи команд РЗ и ПА используются высокочастотные тракты по высоковольтным линиям электропередач, оборудованные высокочастотной аппаратурой телеотключения типа ВЧТО-М,АНКА-АВПА или АКПА.  Высокочастотная аппаратура телеотключения состоит  из двух полукомплектов, устанавливаемых соответственно на передаю­щей и приемной стороне.В качестве блоков питания для аппаратуры ВЧТО-М используются инверторы И4М или И5,а для аппаратуры АН­КА-АВПА –… Открыть Устройство телеотключения

ДАРН – дополнительная автоматика разгрузки по напряжению. В отличие от САОН, которая является автоматикой быстродейс­твующей (0,3  1 сек) концентрированной разгрузки,ДАРН (дополни­тельная автоматика разгрузки по напряжению) призвана разгружать один какой-либо узел энергосистемы при длительном снижении нап­ряжения в этом узле, что возможно при отключении основной, пита­ющей его связи или дополнять САОН при… Открыть Что такое ДАРН

АЧД – автоматика частотного деления. АЧД на электростанциях предназначена: 1. Для отделения электростанций со сбалансированной нагруз­кой,которые являются резервными источниками для разворота мощных блочных тепловых электростанций при их “посадке на нуль” в усло­виях тяжелых аварий со снижением частоты. 2. Для отделения электростанций полностью или частично с целью сохранения их собственных нужд… Открыть Что такое АЧД, АЧР, ЧАПВ

Для сохранения устойчивости работы объединенной энергосис­темы необходимо автоматически управлять мощностью ее энергоис­точников в аварийных условиях. Функции автоматического аварийного управления мощностью возлагаются на специальные устройства противоаварийной автомати­ки, действующие по заранее заданным программам, составленным на основании расчетов устойчивости энергосистемы в различных режи­мах. Действия такой ПА сводятся в основном к снижению нагрузки в… Открыть Принципы выполнения устройств противоаварийной автоматики

Для анализа аварийных процессов и нарушений нормально­го режима на объектах энергосистемы установлены устройства,ре­гистрирующие изменяющиеся во времени электрические величины: мощность, ток, напряжение и их симметричные составляющие, а так­же работу устройств релейной защиты и автоматики. Практически на всех объектах, а на основных системо­образующих присоединениях – и на каждом из них – установлены… Открыть Устройства автоматической регистрации аварийных процессов в энергосистеме

Совершенствование техники релейной защиты и автоматики при­вело к созданию микропроцессорных (цифровых) устройств РЗА с возможностью интеграции их в АСУ ТП энергообъектов. Микропроцессорная техника позволяет перейти к качест­венно новому поколению защит, обладающих возможностями, которые на электромеханических и микроэлектронных устройствах получить невозможно: Высокая надежность функционирования защиты за счет аппаратной надежности и постоянно… Открыть Микропроцессорные устройства релейной защиты и автоматики

РЗА шкаф релейной защиты и противоаварийной автоматики

РЗА шкаф релейной защиты и противоаварийной автоматики
РЗА шкаф релейной защиты и противоаварийной автоматики

РЗА шкаф релейной защиты и противоаварийной автоматики предназначен для установки в общеподстанционных пунктах управления ОПУ или в комплектных распределительных устройствах наружной установки КРУН. РЗА шкаф релейной защиты и противоаварийной автоматики может быть изготовлен по заданию заводу-изготовителю, по заданию на проектирование или по конструкторской документации. Шкафы РЗА комплектуются надежным коммутационным и защитным оборудованием, светосигнальными элементами только хорошо известных в России производителей, таких как ABB, Siemens, MOXA и других. По желанию Заказчика возможна реализация шкафов РЗА и и противоаварийной автоматики на компонентах отечественных производителей, например, Механотроника.

РЗА шкафы релейной защиты и противоаварийной автоматики обеспечивают выполнение всех необходимых функций релейной защиты и автоматики, высокую точность и надежность работы, регистрацию анормальных режимов, а также удобство работы для обслуживающего персонала. Шкафы РЗА соответствуют требованиям ГОСТ и МЭК по электромагнитной совместимости и помехозащищенности. Шкафы РЗА могут быть использованы в качестве нижнего уровня АСУ ТП энергообъектов. Обмен информацией может осуществляться по протоколам связи IEC 61850-8-1, IEC 60870-5-103, LON, SPA. В части интеграции в АСУ возможно выполнение функций дистанционного управления, а также считывание и изменение уставок, считывание данных регистратора событий и регистратора анормальных режимов.

РЗА шкаф релейной защиты и противоаварийной автоматики

функции и особенности

— один щит РЗА и противоаварийной автоматики может объединить  несколько типов защит с регистрацией аварийных процессов и событий, определением места повреждения, дистанционным управлением электрооборудованием
— удобство при наладке и эксплуатации, значительное сокращение времени проверки микропроцессорных устройств с помощью специальных средств и программ обработки данных
— возможность адаптации типовых функций РЗА к конкретным условиям применения за счет реализации в ИЭУ свободно программируемой логики
— возможность проведения исследований работоспособности проектных решений и правильности задания уставок для шкафов РЗА на комплексе RTDS
— возможность формирования «горизонтальных» связей между терминалами — обмен GOOSE сообщениями
— возможность интеграции в автоматизированные системы управления технологическими процессами (АСУ ТП) энергообъектов по протоколу IEC 61850 в качестве устройств нижнего уровня
— развитая система самодиагностики с представлением отчета о неисправности
— помехоустойчивость, отвечающая высоким нормам последних стандартов МЭК
— управление режимами работы устройств и изменение уставок
— низкие значения потребляемой мощности по цепи электропитания постоянного тока и измерительным цепям переменного тока и напряжения

Электрощит СПБ предлагает релейные шкафы:
Шкафы РЗА 110кВ – 220кВ
— шкафы основных и резервных защит линии
— шкафы защит трансформаторов
— шкафы защит секционных и шиносое-динительных выключателей
— шкафы защиты шин
— шкафы автоматики, управления и УРОВ выключателей
— шкафы защиты автотрансформаторов
— шкафы защиты БСК
Шкафы РЗА 330кВ – 750кВ
— шкафы основных и резервных защит линии
— шкафы автоматики, управления и УРОВ выключателей
— шкафы защиты шин
— шкафы защиты автотрансформаторов
— шкафы защиты реакторов

Цена от 500EUR завистит от комплектации РЗА шкаф релейной защиты и противоаварийной автоматики нет в наличии, под заказ

RZA — Rapapapa Тексты песен | Lyrics.com

РЗА
