Самодельная ардуино. Как сделать Arduino на макетной плате своими руками — пошаговая инструкция

Как собрать Arduino на макетной плате. Какие компоненты понадобятся. Как запрограммировать микроконтроллер ATmega328P на макетной плате. Какие есть способы создания самодельной Arduino.

Что такое Arduino и зачем делать ее самостоятельно

Arduino — это популярная платформа для разработки электронных проектов, состоящая из программируемой платы и среды разработки. Она позволяет легко создавать интерактивные электронные устройства даже начинающим.

Основные преимущества самостоятельной сборки Arduino на макетной плате:

• Экономия средств — самодельная Arduino обойдется дешевле готовой платы
• Возможность кастомизации под конкретный проект
• Более компактные размеры для встраивания в устройства
• Понимание принципов работы Arduino «изнутри»
• Возможность использовать только необходимые компоненты

Таким образом, сборка Arduino своими руками — отличный способ сэкономить и получить уникальное устройство под свои задачи.

Необходимые компоненты для сборки Arduino на макетной плате

Для создания самодельной Arduino вам понадобятся следующие компоненты:

• Микроконтроллер ATmega328P
• Кварцевый резонатор на 16 МГц
• Макетная плата
• Конденсаторы: 2 x 22 пФ, 2 x 100 нФ, 1 x 10 мкФ
• Резисторы: 1 x 10 кОм, 2 x 220 Ом
• Светодиод
• Кнопка
• Соединительные провода
• USB-TTL преобразователь для программирования

Большинство этих компонентов можно найти в любом магазине электроники. Микроконтроллер ATmega328P является «сердцем» Arduino и содержит основную логику работы.

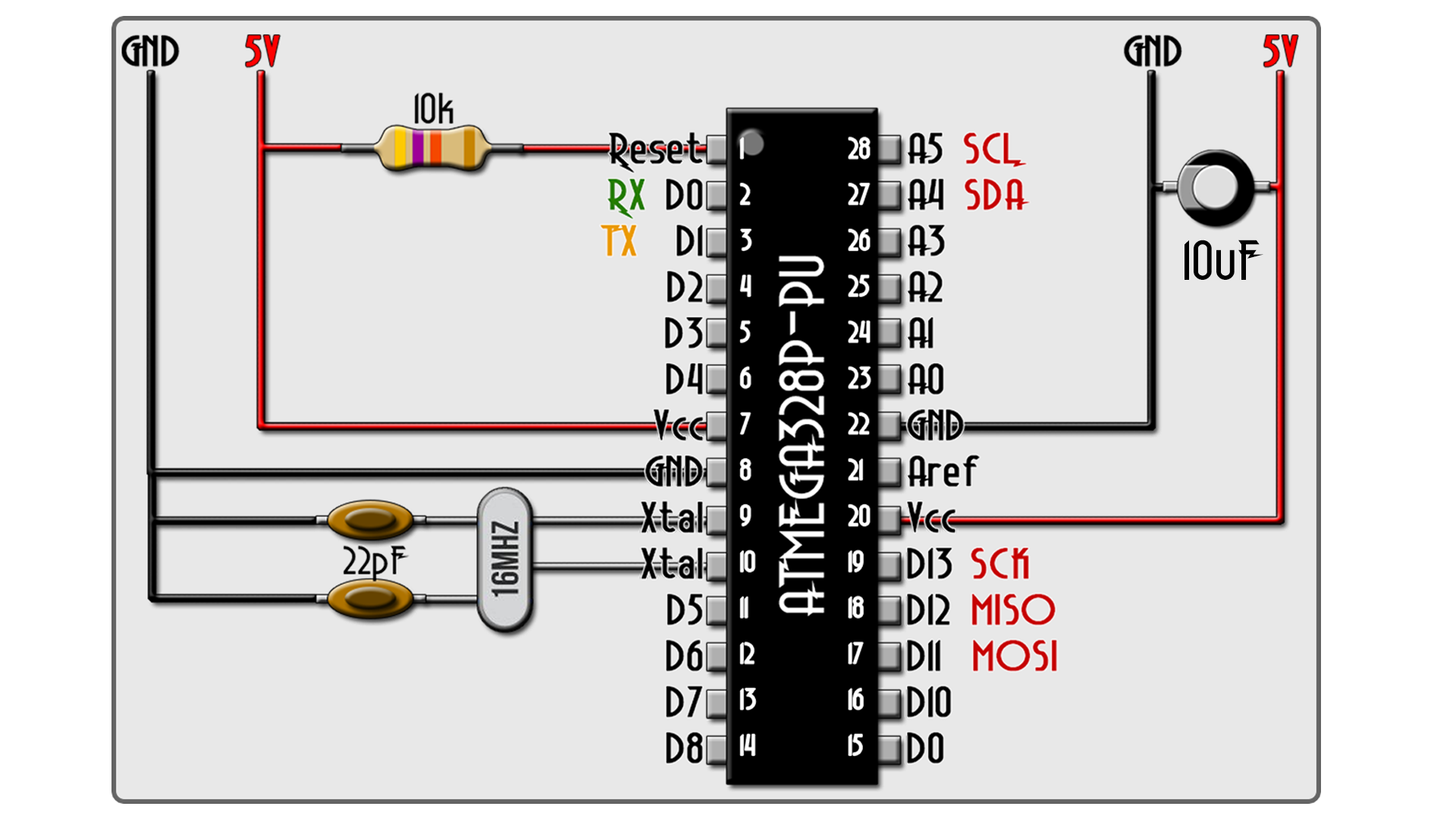

Пошаговая инструкция по сборке Arduino на макетной плате

Процесс сборки Arduino на макетной плате состоит из следующих шагов:

1. Разместите микроконтроллер ATmega328P в центре макетной платы
2. Подключите кварцевый резонатор к выводам XTAL1 и XTAL2 микроконтроллера
3. Добавьте два конденсатора по 22 пФ к выводам кварца
4. Подключите конденсатор 100 нФ между выводами питания VCC и GND
5. Соедините вывод RESET с VCC через резистор 10 кОм
6. Подключите светодиод и резистор 220 Ом к выводу PB5 (цифровой пин 13)
7. Добавьте кнопку сброса между выводом RESET и GND
8. Подключите выводы RX и TX к USB-TTL преобразователю для программирования

После сборки схемы необходимо загрузить в микроконтроллер загрузчик Arduino. Для этого можно использовать программатор или готовую плату Arduino в качестве программатора.

Программирование самодельной Arduino

Для программирования собранной на макетной плате Arduino можно использовать два основных способа:

Способ 1: Программирование через готовую плату Arduino

Это самый простой способ, подходящий для начинающих:

1. Вставьте ATmega328P в готовую плату Arduino
2. Загрузите программу-скетч через Arduino IDE
3. Извлеките запрограммированный ATmega328P и установите в свою схему на макетной плате

Способ 2: Программирование через USB-TTL преобразователь

Этот способ позволяет программировать микроконтроллер, не извлекая его из схемы:

1. Подключите USB-TTL преобразователь к выводам RX, TX, RESET, VCC и GND
2. Выберите в Arduino IDE плату «Arduino UNO» и правильный COM-порт
3. Загрузите программу-скетч как обычно

При этом способе важно отключить питание от основной схемы и запитать ATmega328P через USB-TTL преобразователь.

Преимущества и недостатки самодельной Arduino

Создание Arduino своими руками имеет ряд плюсов и минусов:

Преимущества:

• Более низкая стоимость по сравнению с готовой платой
• Возможность оптимизации под конкретный проект
• Углубленное понимание работы Arduino
• Компактные размеры для встраивания в устройства

Недостатки:

• Требуются навыки пайки и работы с электроникой
• Отсутствие готовой защиты от ошибок подключения
• Необходимость самостоятельно программировать загрузчик
• Сложнее использовать стандартные платы расширения

Несмотря на некоторые недостатки, самодельная Arduino отлично подходит для создания постоянных устройств и прототипов.

Советы по использованию самодельной Arduino

Чтобы ваша самодельная Arduino работала надежно, воспользуйтесь следующими рекомендациями:

• Используйте качественные компоненты от проверенных производителей
• Тщательно проверяйте все соединения перед подачей питания
• Применяйте стабилизатор напряжения для питания схемы
• Добавьте светодиод индикации питания
• Используйте кнопку сброса для удобства перезагрузки
• Защитите схему от статического электричества

При соблюдении этих советов ваша самодельная Arduino будет работать не хуже фирменной платы.

Заключение

Создание Arduino на макетной плате своими руками — увлекательный процесс, позволяющий глубже понять принципы работы этой популярной платформы. Хотя самодельная версия требует определенных навыков, она дает возможность существенно сэкономить и получить устройство, оптимизированное под конкретные задачи.

Пошаговая инструкция, приведенная в этой статье, поможет вам собрать рабочий прототип Arduino даже без специальных знаний в электронике. Экспериментируйте, пробуйте различные компоненты и создавайте свои уникальные проекты на базе самодельной Arduino!

Arduino своими руками — Shrimp

На этот раз я поведаю о том, как сделать Ардуино своими руками, да еще и без паяльника. Схема этого простого Ардуино-клона называется Shrimp. Самодельный Shrimp полностью совместим с Arduino IDE, так что можно легко запускать на нем любые скетчи.

Сразу следует отметить, что для создания Shrimp с нуля потребуется рабочая плата Ардуино. Она необходима для установки загрузчика на пустой микроконтроллер. Если под рукой нет Ардуино, то можно приобрести уже прошитый микроконтроллер и сразу прыгнуть к разделу 2.

Для создания Shrimp нам потребуется:

• микроконтроллер ATMEGA328P-PU;
• резистор 10 кОм;
• конденсатор 10-100 мкФ, электролитический;
• конденсатор 22 пФ, керамический — 2 шт;
• конденсатор 100 нФ, керамический — 4 шт;
• кнопка тактовая;
• кварц 16 МГц;
• макетная плата;
• набор перемычек для макетной платы;
• USB — UART конвертер на основе FT232R, CP2102 или Ch440.

1.

Копирование загрузчика на чистый микроконтроллер

Обычно, чтобы записать программу в микроконтроллер требуется использовать отдельное устройство — программатор. Ардуино же хороша тем, что программатор ей не нужен. Вместо него, используется особая микропрограмма, называемая загрузчиком (bootloader). Этот загрузчик умеет принимать программы из вне и записывать их во флеш-память микроконтроллера.

Так вот, загрузчик записывается в микроконтроллер на заводе. И чтобы заставить наш Shrimp работать, мы должны повторить эту процедуру. Вот здесь-то нам и потребуется другая плата Ардуино, о которой упоминалось в самом начале. Процедура установки загрузчика состоит из трёх шагов.

Шаг 1. Установка на рабочую плату Ардуино специальной программы — OptiLoader

Открытая программа OptiLoader позволяет прошить загрузчик optiboot в микроконтроллер нашего Shrimp. На момент написания статьи OptiLoader поддерживал микроконтроллеры: ATmega8, ATmega168, ATmega168P, ATmega168PB, ATmega328, ATmega328P, ATmega328PB.  Качаем архив по одной из ссылок:

• из официального репозитория: https://github.com/WestfW/OptiLoader
• с нашего сайта: http://git.robotclass.ru/download/Arduino/optiLoader.zip

Распаковываем архив и открываем скетч в Arduino IDE. Загружаем скетч в рабочую плату Ардуино. Отключаем Ардуино от питания USB.

Примечание. Если скачать программу с github, то нужно будет переименовать папку «optiLoader-master» в просто «optiLoader»

Шаг 2. Подключение чистого микроконтроллера

Соединяем рабочую плату Ардуино с чистым микроконтроллером по приведенной схеме. Здесь все очень просто. Внимательно смотрим на картинку, вставляем проводки, семь раз проверяем.

Принципиальная схема

Внешний вид макета

Шаг 3. Прошивка загрузчика (bootloader)

Теперь подключим Ардуино к питанию через USB. Сразу после включения, программа начнет копирование загрузчика на чистый микроконтроллер. При это будут активно мигать светодиоды RX и TX. Как только светодиоды перестанут мигать — копирование окончено.

Если что-то пошло не так и светодиоды не мигают, можно открыть COM-монитор. OptiLoader отображает весь процесс копирования загрузчика. В случае успеха, отчет о процедуре будет выглядеть следующим образом.

2. Загрузка программ на Shrimp

Итак, теперь у нас есть самодельный Arduino с прошитым загрузчиком. Чтобы залить на него какой-нибудь скетч, нам потребуется частично разобрать предыдущую схему, и дополнить её новыми элементами.В частности, добавляется кнопка сброса, и защитные цепи питания.

После того как схема собрана, подключаем её к компьютеру через USB — UART модуль. Выбираем в Arduino IDE тип платы «Arduino Uno» и правильный COM-порт, а затем загружаем программу мигания светодиодом. Готово!

Примечание. Если у вас не получается загрузить программу, попробуйте поменять местами провода RX и TX на USB-UART мосту.

Полезные ссылки

Если используется UCB-UART мост на основе CP2102 — устанавливаем драйвера с официального сайта silabs:
http://www. silabs.com/products/mcu/Pages/USBtoUARTBridgeVCPDrivers.aspx

Если FT232R, то отсюда:
http://www.ftdichip.com/Drivers/VCP.htm

Если Ch440, то качаем китайские драйвера:
http://arduino-project.net/Ch441SER.ZIP

ARDUINO — Самодельная плата на базе микроконтроллера AVR Atmel ATmega2560-16au

Разводка платы совместно с плашками боковых контактов по схеме «сигнал + питание + земля» для прямого подсоединения периферии с разьемом как у серводвигателей. Светлым выделена земля платы, чтобы была видна её главная особенность:
Разведена отдельная земля под тактовым генератором и также вокруг ножек блока АЦП микроконтроллера для повышения устойчивости платы и улучшения показаний АЦП блока.

1. В отличии от типовой Ардуино Мега2560 rev3 (54+16 рабочих пинов, всего 70), тут все рабочие контакты микроконтроллера Atmega2560-16au (86шт) выведены на разьемы платы и сгруппированы по назначению:
Левая сторона — интерфейсы I2C, SPI, UART0 и подача питания на плату (по центру).
Правая сторона — Интерфейс расширения ОЗУ, использован в отдельной плате расширения ОЗУ до 512 килобайт (есть рабочий «пилотный» вариант платы + доработка файла линковки для работы с массивами из ПО)
Верх — Таймеры 0,1,3 + UART1,3 + доп. ноги + АЦП 0..7;
Низ — Таймеры 2,4,5 + UART2 + под. ноги + АЦП8..15.

То, что отсутствует у типовой платы Ардуино:
1. UART — не выведены ноги Xck0,Xck1,Xck2,Xck3 — сигналы тактовой синхронизации интерфейса. превращают UART в SPI-master, без них «никак».
2. Таймеры — не выведены ноги внешнего тактирования T1, Tosc1, Tosc2, T3, T4. Фактически внешне тактировать можно только таймеры Т0 (8бит) и Т5 (16бит).
3. Таймеры — сигналы захвата (счета) T1icp,T3icp. Кмк, значительная потеря в измерении длительностей импульсов платой. По сути есть только 2 входа для аппаратной замены функции pulseIn() из 4-х.
4. Прерывания PCINT с 11 по 15 кажется .. 4шт. Прикольно то, что эти ноги не имеют никаких больше функций и их очень удобно использовать для разного рода замеров, событий и пр. ерунды типа энкодеров. Но .. нету.
5. Ногодрыги PJ6,PJ7 — полностью свободные пины для произвольного применения. Не имеют ни одной доп. функции. Самое то, вешать на них нечто свое, любимое — не выключается ничего из встроенного набора возможностей!
В предыдущей версии платы они вместе с PL7 (3шт) выводились между интерфейсами I2C и SPI и их можно было задействовать как кодировку номера устройства на SPI интерфейсе, расширяя возможность работы до 8 внешних устройств.

Всего у типовой Ардуино Мега 2560 rev3.0 платы не подключено 16 ножек. Некоторые имеют сдвоенное назначение, поэтому расписано больше.
Тут есть всё.

.. ну почти. Отсутствует:
1. Преобразователь USB-UART даже на базе Ch440g! Прошивка платы внешним преобразователем (продаются готовые на Али) .
2. Типовые интерфейсы ICSP, JTAG и т.п. Все их ноги на плате есть, просто нет готового разъема для «воткнул и готово».

Причина отсутствия — общий вес изделия.
п.1. можно развести на обратной стороне платы под БП (есть место).
п.2. кмк, пустой избыток и опять же вес. Лениво в общем.

2. Все контакты платы, кроме правого интерфейса ОЗУ — сдвоенные для возможности пайки «вертикального разьема» бутербродом И горизонтального выхода на строенные контакты «сигнал-земля-питание» для подключения периферии по типу «серводвигатель»;
3. «большой кварц» и его дополнительное экранирование (отдельная земля) — для повышения стабильности работы платы;
4. Специальная проводка земли блока АЦП с целью повышения надежности сьема показаний;
5. Увеличенные емкости развязочных конденсаторов микроконтроллера с понижением их ESR — повышение стабильности работы и снижение влияния помех и тока потребления;
6. Усиленный стабилизатор питания на плате — 5в до 5А 3.5A(по факту) для надежного питания нескольких серводвигателей одновременно;
7. Удобный габарит платы 56х88мм (чуть больше коробки на 3хLi-ion 18650) и согласованный с размерами Лего (кратно 8мм) — позволяет заменить блок EV3 в его габаритах и крепежом.
8. На плату добавлен расширительный регистр адреса с интерфейса расширения SRAM. Позволяет расширять ОЗУ в пределах 64кб простым добавлением микросхемы памяти в правый разьем платы. Собственно, просто осталось место на плате.
9. На шелкографии присутствуют все необходимые подписи деталек и обозначения выводов. Можно паять «без схемы», глядя на саму плату.

Как сделать Arduino на макетной плате — пошаговые инструкции

Вы здесь: Главная / Инженерные проекты Arduino / Как сделать Arduino на макетной плате — пошаговые инструкции от Swagatam

В этой статье мы узнаем, как сделать Arduino на макетной плате. Мы также увидим, что такое Arduino, как его запрограммировать и как собрать из него отдельный микроконтроллер на макетной плате или печатной плате.

Arduino был подарком для тех, кто хотел изучить микроконтроллеры и встраиваемые системы для не инженеров и новичков в микроконтроллерах.

До появления arduino новичкам приходилось изучать микроконтроллеры с помощью дорогих наборов, и некоторые из них кодировали микроконтроллер на языке ассемблера, который является ужасным языком, и не все его понимали.

Платформа Arduino полностью изменила правила игры, поскольку она дешевая, а кодирование можно писать на более высоких языках, таких как C++, и программисту не нужно быть профессионалом в программировании

Что такое Ардуино? (Для новичков)

Arduino — это макетная плата с открытым исходным кодом, созданная на основе ATmega328P; он имеет 14 контактов GPIO (ввод-вывод общего назначения), из которых 6 контактов имеют возможность выполнять аналоговые функции, а все 14 контактов имеют возможность выполнять цифровые функции.

A USB 2.0 тип B расположен в правом углу arduino (в зависимости от того, как вы разместите) для питания и записи программ на микроконтроллер. Переключатель сброса расположен в левом верхнем углу платы Arduino для перезапуска программы внутри самого Arduino.

Плата Arduino имеет встроенный программатор, который записывает программу на микроконтроллер ATmega328P через USB. Отдельный разъем постоянного тока предназначен для питания Arduino от внешнего источника напряжения в диапазоне от 7 В до 12 В (имеет встроенный регулятор напряжения).

Некоторые характеристики arduino:

• Рабочее напряжение: 5 В на USB и 7-12 В на разъем постоянного тока.
• Контакты цифрового ввода/вывода: 14 (6 из которых могут выполнять операции ШИМ)
• Контакты аналогового ввода: 6
• Флэш-память для хранения программы: 32 КБ
• RAM: 2 КБ
• EEPROM: 1 КБ
• Тактовая частота: 16 МГц
• Выходной постоянный ток на контакт ввода/вывода: 20 мА

контроллер.

Как сделать его на макетной плате:

Если прототип вашего проекта готов и вы хотите сделать его постоянным на коробке проекта? На самом деле вам не нужно помещать всю громоздкую плату Arduino в коробку вашего проекта.

ATmega328P с несколькими внешними компонентами достаточно для выполнения программы и управления периферийными устройствами, которые вы подключили к микроконтроллеру.

Плата Arduino используется для записи программы на микроконтроллер и обеспечивает некоторую защиту от сбоев, возникающих во время прототипирования.

ДИАГРАММА:

После завершения проекта вы можете вытащить ATmega328P и подключить несколько внешних компонентов, как показано на схеме, и вы можете припаять его к печатной плате, чтобы сделать его постоянным.

Для вашего следующего проекта вам не нужно покупать новую плату arduino, вместо этого вы можете приобрести ATmega328P и несколько других внешних устройств, которые экономически выгодны и сделают ваш проект более компактным.

Как запрограммировать ATmega328P, когда он находится на макетной плате:

Способ 1:

Самый простой и ленивый способ программирования ATmega328P — с самой платой Arduino. Вставьте ATmega328P, запишите свою программу и вытащите ее, вставьте в свой проект.

Этот метод можно адаптировать, если ваш проект имеет 28-контактный держатель ИС (чтобы можно было легко снять ATmega328P) и ATmega328P легко доступен.

Вот как это сделать:
Загрузите Arduino IDE с официального сайта arduino и установите на свой компьютер.
Обновите драйвер платы arduino на своем компьютере (не нужно делать, если вы используете компьютер на базе Linux).
Вставьте ATmega328P в плату Arduino в правильном направлении и убедитесь, что у него есть загрузчик.
Выберите «Инструменты» > «Плата» > «Arduino/Genuino UNO».
Подключите arduino к компьютеру и выберите правильный порт для вашего arduino (на разных компьютерах выберите «Инструменты» > «порт»).
Скомпилируйте программу и нажмите кнопку загрузки.
Удалите ATmega328P и вставьте его в свой проект.

Способ 2:

Если вы часто перепрограммируете микроконтроллер и аппаратное обеспечение вашего проекта недоступно, то этот метод лучше всего подходит для вашего проекта, особенно когда ATmega328P припаивается непосредственно на печатной плате.

ПРИМЕЧАНИЕ. Прежде чем продолжить, убедитесь, что питание от внешней цепи отключено; мы собираемся запитать ATmega328P от платы arduino.

Диаграмма:

Выберите «Инструменты» > «Плата» > «Arduino/Genuino UNO»
Подключите Arduino к ПК и выберите правильный порт для вашего Arduino (варьируйте компьютер для компьютера. Выберите «Инструменты» > «порт») .
Скомпилируйте программу и нажмите кнопку загрузки.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!

Самодельный ЧПУ на Arduino II — Механика

Последнее изменение 2 года

Содержание

Введение

В этой статье я собираюсь сделать небольшой обзор механической части Главная сделал ЧПУ с Arduino Root 3 .

Механическая сборка это не сложно , хотя да требует терпения идти собирать комплектующие, так как, наверное, большую часть деталей заказываете из китая и нужно время чтобы они пришли.

Для проектов такого типа обычно требуется больше времени, потому что вам, скорее всего, придется делать несколько заказов, так как очень трудно точно знать, что вам нужно в первый раз. Будут вещи, которые вам придется подождать, чтобы попросить, чтобы другие были в ваших руках, чтобы увидеть, как именно все сочетается друг с другом.

Механический узел можно разделить на четыре части:

1. 3D-печатные детали
2. Детали из дерева
3. Трубы и подшипники
4. Строительный магазин

Я постараюсь дать вам несколько советов по каждому из них по мере продвижения.

3D-печатные детали

Вы можете загрузить STL для печатных деталей в 3D со страницы проекта Thingiverse.

Некоторые части были улучшены другими участниками , поэтому ниже я дам вам несколько альтернатив, которые кажутся лучше оригинальных.

Более интересную информацию вы можете найти на сайте Root CNC. Рекомендую заглянуть для ознакомления с материалом и информацией, которая есть на

, чтобы вы знали, когда придет время, на что вы можете рассчитывать на .

Конечно, если у вас есть любые сомнения дополнительные, вы можете оставить сообщение здесь, в комментариях , и я постараюсь вам ответить.

3D-печать ведет долгое время и много нити .

Я думаю, что я взял несколько пять дней , с принтером, работающим почти 24 часа в сутки , и примерно 2 кг нити PETG , может быть, что-то еще.

Насчет типа филамента не стесняйтесь, печатайте детали в PETG (Если только ваш принтер не из тех, что не уживаются с PETG). PLA не обладает достаточной жесткостью, а ABS, несомненно, вызовет у вас много проблем с короблением и адгезией

, так как многие детали довольно большие.

Нет ничего плохого в том, что к добру не придёт, пока печатаешь штучки, есть время, чтобы вещи пришли из Китая.

Очень важна жесткость деталей . Я рекомендую, как минимум, заполнение 50% , как минимум, и четыре периметра , по крайней мере.

При печати важно разместить детали на платформе принтера, чтобы свести к минимуму возможные проблемы. На этой странице вы можете увидеть ориентацию.

Многие детали, которые я напечатал с меньшим заполнением и меньшим периметром, не прослужили долго, и очень раздражает необходимость быстро менять детали. Кроме того, у многих слои не были хорошо приклеены, что впоследствии вызывало проблемы.

Это первые работы, которые я напечатал; в начале, как я вам говорил, потом многие из них поменял. Вы можете увидеть их в большом размере, нажав на каждый из них:

Имейте в виду, что детали, которые вы собираетесь печатать, содержат много пластика, и печать займет несколько часов.

Я рекомендую использовать качественный принтер. Я использую Creality CR-10. Вот пара самых продаваемых принтеров Creality, полностью рекомендуемых.

Creality Impresora 3D Halot Mage Pro

• Creality Impresora 3D Halot Mage Pro
• Creality Impresora 3D Halot Mage Pro
• Creality Impresora 3D Halot Mage Pro
• Creality Impresora 3D Halot Mage Pro
• Creality Impresora 3D Halot M возраст Pro

Impresora 3D Oficial Creality Ender 3 Pro с сертификатом питания UL и магнитной площадкой Flexible for reanudar la impresión 220x220x250mm, Impresora 3D for Principiantes

• Сертификат питания UL: la Ender 3 Pro viene con una fuente de alimentación de marca certificada por UL, который является протеже су импрессора де subidas де напряженности inesperadas, дие pueden calentar la cama caliente a 110 ℃ в одиночку 5 minutos. Servicio al cliente: si tiene alguna inquietud sobre la impresora, no dude en contactarnos a través de un mensaje de Amazon. Responderemos pronto.
• Съемная гибкая магнитная пластина. Обеспечивает полную защиту рабочей пластины вашего 3D-принтера и обеспечивает постоянную температуру по всей рабочей поверхности. Легко снимать печатные модели после охлаждения.
• Функция возобновления печати: Ender 3 Pro может возобновить печать с последнего записанного положения экструдера после неожиданного отключения электроэнергии.
• Полусобранный комплект: этот простой в установке комплект поставляется частично собранным, что позволяет вам изучить базовую конструкцию 3D-принтеров по завершении его сборки. Увлекательный образовательный опыт STEM в области машиностроения и электронной техники.
• Функция утечки тепла: Функция утечки тепла предварительно установлена ​​на материнской плате. Вам не нужно заряжать его самостоятельно.

Нет ничего хуже, чем много часов печатать и израсходовав почти килограмм пластика вдруг понять, что печать испорчена некачественным принтером и приходится выбрасывать пластик и начинать заново. .

Вы увидите, что для некоторых частей существует вариантов :

Первый вариант: С одной стороны, у вас есть первый большой вариант в зависимости от того, используете ли вы трубку в метрической мере (

в миллиметрах , как мы используем его в Испании) и еще один для имперских измерений (дюймы). Эти куски должны совпадать с трубой (важно, что если труба, которую вы собираетесь использовать, имеет диаметр 20 мм, то детали, которые вы печатаете, являются метрическими 20 мм).

Второй вариант: В зависимости от приводных ремней вам придется использовать один или другой. В основном это зависит от того, являются ли они, например, ремнями GT2, такими как ремни для 3D-принтеров или другими типами ремней.

Третий вариант: В зависимости от шпинделя , двигателя, дремеля или того, что вы носите. Есть разные части в зависимости от того, почему вы решили.

Кроме того, некоторые части, вы увидите, что есть версии, сделанные Для других людей улучшение некоторых аспектов или внесение некоторых изменений. Рекомендую следующее:

Корень 3 Коробчатая секция ЧПУ Линейная направляющая Ремикс

Имеет небольшое возвышение в месте посадки подшипника, так что можно сэкономить поставив шайбу .

Я еще не ставил их, но сделаю это, когда мне нужно будет их заменить.

На этой странице Thingiverse.

Альтернативный зажим ремня для корня 3 с ЧПУ

Облегчает натяжение ремня оси X. С оригинальной деталью натяжение очень сложное.

Эту деталь я еще не надевал, но сделаю, когда надо будет прикоснуться к этой части машины.

На этой странице Thingiverse.

Один совет: будьте осторожны с используемой нитью. Между филаментами есть большая разница.

В последнее время нить PETG доставляет мне много проблем, и я использую для изготовления деталей для ЧПУ нить SUNLU PLA plus .

Я оставляю вам эти ссылки на нить SUNLU PLA plus на Amazon:

SUNLU Filamento PLA+ 1,75 мм, 1 кг, аккуратная намотка, Filamento для Impresoras 3D PLA Plus, Filamento PLA Plus Resistente, Precisión Dimensional +/- 0,02 мм, Bobina de 1kg (2,2 LBS) Серый

• ➽ 【Toughness plus = SUNLU PLA plus , Скажи нет хрупкому 】 SUNLU PLA плюс не такой хрупкий, как обычный PLA. Лучшая прочность, более яркий цвет, более высокая прочность; меньшая усадка, меньшее коробление; Нить SUNLU PLA plus легче печатать и не имеет запаха, что обеспечивает хорошие результаты печати.
• ➽ 【1,75 мм 1 кг упаковка Вакуумная упаковка PLA + нить】 Катушка 1 кг 1,75 мм нить PLA в вакуумной упаковке. Все нити 3D-принтера SUNLU запечатаны пылесосом вместе с влагопоглотителем. Это позволит вам легко сохранить ваши нити для 3D-принтера в оптимальных условиях хранения и очистить от пыли или грязи, прежде чем открывать вакуумированную герметичную упаковку.
• ➽ 【Хорошая адгезия слоев и материал для 3D-печати без закупоривания】 Улучшенный поток SUNLU без закупоривания 1,75 мм PLA + нить премиум-класса. Он имеет постоянный диаметр и округлость, меньше натяжения и коробления, прочную адгезию слоев. Без статей и без примесей. Без примесей, без засоров.
• ➽ 【Высокая точность +/- 0,02 мм, допуск】: 1,75 мм PLA + 3D нить (уровень допуска: ± 0,02 мм). Полная катушка с нитью для 3D-принтера весом 1 кг, идеальная округлость и очень жесткий допуск по диаметру, около 325 м нити на каждой катушке, простота использования, минимальная деформация, отсутствие засорения, отсутствие пузырей. Увеличьте деликатность объектов 3D-печати.
• ➽ 【Высокая совместимость и 100% экологичный материал】: Совместимость с 99% 3D-принтерами FDM (с подогревом платформы): Reprap, Afinia, MakerBot, PrintrBot, UltiMaker, Airwolf, Makergear, Up!, Lulzbot, Flashforge, Solidoodle, Delta , Mbot, тип A, 3D PEN (ручка для 3doodler). Защита окружающей среды, изготовленная из крахмального сырья, полученного из возобновляемых растительных ресурсов.

Нить PLA 1,75 мм, нить для 3D-принтера SUNLU PLA, точность размеров +/- 0,02 мм, катушка 1 кг, черная PLA

• 【Нити PLA с повышенной твердостью】 Нити SUNLU Premium PLA обладают преимуществами невероятной пригодности для печати Оптимизированное качество печати, высокая чистота с низкая усадка и отличное склеивание слоев, отвечающее вашим требованиям к проектам печати функциональных деталей с большей прочностью.
• 【Точность и постоянство размеров】 Эти прочные нити PLA имеют жесткие допуски. Диаметр 1,75 мм, точность размеров +/- 0,02 мм без преувеличения; Катушка 1 кг (2,2 фунта)
• 【Без засоров, без пузырьков и простой в использовании】 Полная сушка в течение 24 часов перед упаковкой и вакуумированием с осушителем в нейлоновом пакете. Рекомендуемая температура пресс-формы/экструзии нити PLA 215-220 ℃, слой 70 ℃.
• 【Широкая совместимость】 Отлично работает и согласуется со всеми распространенными 3D-принтерами FDM 1,75 мм благодаря высоким стандартам качества с точки зрения точности изготовления и небольшому допуску на диаметр +/- 0,02 мм.
• 【Без риска】 Бесплатная пробная версия на один месяц, возврат денег в течение 30 дней, если вы не удовлетворены. Диаметр барабана: 8 дюймов — Ширина барабана: 2,5 дюйма — Диаметр отверстия втулки барабана: 2,20 дюйма

Распродажа

GEEETECH PLA нить 1,75 мм для 3D-печати, катушка 1 кг, черная

• 1. Катушка 1 кг PLA-филамента 1,75 мм в вакуумной упаковке
• 2. Без примесей, без заеданий и не ломается pla-филамент
• 3. Рекомендуемая печать температура: 180-210 ℃
• 4. Допуск по диаметру +/- 0,02 мм
• 5. Экологически чистый, изготовлен из крахмального сырья, полученного из возобновляемых растительных ресурсов

Нить SUNLU PLA+ 1,75 мм, нить для 3D-принтера PLA Plus 1 кг, повышенной прочности, аккуратно намотанная, нить для 3D-печати PLA+, точность размеров +/- 0,02 мм, черная.

• ①【Прочная и прочная нить PLA+】SUNLU PLA+ нить 1,75 мм — это улучшенная версия обычных нитей PLA. Его твердость может достигать более чем в 11 раз больше, чем у нити PLA. Оптимизированная нить PLA+ может удовлетворить ваши требования к высокопрочной печати.
• ②【Аккуратно намотанная нить】Нить для 3D-принтера SUNLU PLA+, идеальная округлость и очень точные допуски на диаметр, хорошая намотка, отсутствие перехлестов и запутывания. Плавная и равномерная подача без засорения сопел или экструдеров. Повышает вероятность успеха 3D-печати.
• ③【Точность и постоянство размеров】SUNLU имеет строгий производственный процесс и оборудование для контроля диаметра, чтобы гарантировать, что нить PLA+ имеет точный допуск на диаметр +/- 0,02 мм, катушка 1 кг (2,2 фунта).
• ④【Никаких заеданий и пузырей】Полная механическая намотка и строгий многократный ручной контроль качества (24 часа сушки и вакуумной герметизации), что гарантирует легкость подачи нити SUNLU PLA+ и лучшее сцепление.
• ⑤【Профессиональная команда послепродажного обслуживания]】SUNLU — это высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже нитей для 3D-печати, 3D-принтеров, 3D-ручек и 3D-смолы. Мы предложим профессиональное послепродажное обслуживание, выберите SUNLU, чтобы купить без беспокойства.

Шелковая нить PLA Plus, нить для 3D-принтера 1,75 мм, блестящая металлическая шелковая нить PLA + 3D-печать, катушка 1 кг, точность размеров +/- 0,02 мм, серебро низкая усадка и превосходное склеивание слоев, отвечающие вашим требованиям для различных проектов печати.

3D-принтер Silk PLA Plus Filament Использование наконечника: Silk PLA Plus 3D-принтер Экструзия нити / температура сопла 210-220 ℃, кровать 60-70 ℃. Диаметр 1,75 мм, точность размеров +/- 0,02 мм без преувеличения; Катушка 1 кг (2,2 фунта). Ширина катушки: 2,5 дюйма, диаметр катушки: 8 дюймов, диаметр отверстия втулки катушки: 2,20 дюйма.

Прочная адгезия слоев и гладкая печать. Благодаря отличной адгезии первого слоя, улучшенной адгезии между слоями, уменьшенному короблению, усадке и скручиванию мы гарантируем гладкую и стабильную печать. Он изготовлен из природных возобновляемых ресурсов, экологически чистых материалов, а нить на 100 % биоразлагаема и нетоксична.

Совместимость с большинством 3D-ручек и 3D-принтеров FDM: Warhorse 3D SILK PLA + нить отлично работает с большинством 3D-принтеров FDM 1,75 мм, 3D-ручкой. Приходите с вакуумом, упакованным осушителем для поддержания низкого содержания влаги.

Великий бренд с пожизненной гарантией: с многообещающей пожизненной гарантией это будет ваш выбор без риска, будьте уверены, что мы всегда будем поддерживать наши продукты.

Детали из дерева

Деталей из дерева всего четыре. Именно они держат мост или Gantry (портал), как его часто называют в мире ЧПУ.

Точно так же, как говорят, что немцы очень хорошие промышленники, потому что они делают круглые отверстия, эти детали делают все «подходящим». Когда ЧПУ должно сделать прямой угол, он должен быть 90º, а не 89,9º или 90,1º, что делает окружность идеально круглой, а не эллиптической. Короче говоря, что очень важна точность этих деталей , не столько их внешний вырез, сколько то, чтобы положение отверстий было как можно более точным.

В идеале, чтобы эти части сделали их теми, у кого уже есть ЧПУ . Если нет, как было в моем случае, лучше всего сделать несколько бумажных шаблонов , как можно лучше сделать вырезы и отверстия вручную и, когда ЧПУ заработает, вернуться к сделать окончательный .

Я оставляю вам несколько фотографий конструкции первых частей из МДФ (последние были из фенольной фанеры , которая намного тверже и имеет гораздо меньшую гибкость, чем ).

Трубы и подшипники. используется в скейтбордах, которые скользят по квадратным трубкам.

Трубки в обычной версии Root 3 имеют размер 20×20 мм (есть и другие версии с трубками большего размера для большей жесткости).

Эти трубки могут быть изготовлены из стали или алюминия. Важно то, что они максимально жесткие .

Сначала я использовал несколько алюминиевых трубок 20×20 мм, купленных в Leroy Merlin, с толщиной стенки 1 мм. Несмотря на то, что ЧПУ работало, эти трубы были недостаточно жесткими, а отделка была плохой, станок иногда заклинивал и дергался. Через непродолжительное время поменял их на стальные трубы 20х20мм со стенкой 1,5мм, тоже купленные в Леруа Мерлен.

Мой совет: не алюминиевая трубка , купите самую жесткую и толстостенную стальную трубу . Это то, что у меня есть на рассмотрении, чтобы заменить трубки на другие со стенкой не менее 3 мм. Производительность приемлема с 1,5 мм, но я уверен, что 3 мм значительно улучшится.

Насчет подшипников сказать особо нечего. Я покупаю самый дешевый , который я нашел на AliExpress, и он работает нормально. Я уверен, что подшипники более высокого качества будут работать лучше, но поскольку я никогда не использовал более качественные, я не могу вам сказать.

Конечно, ЧПУ поднимает много пыли, много стружки и много дерьма, чем бы они ни были закрытые подшипники Даже не думайте ставить в ЧПУ подшипники, которые возят шарики в воздух.

Хозяйственный магазин

Гайки, болты, шайбы… сумасшедший… Вы никогда не закончите покупать винты для Root 3, вы могли бы написать книгу.

Хуже всего то, что нет списка покупок окончательный и в состоянии с моделями и количеством винтов. Вы должны основываться на списке, который поставляется с документацией, а затем исследовать и смотреть, чего не хватает (уверяю вас, что вам придется заказывать более одного заказа на винты, а, возможно, и более двух).

Будьте осторожны, потому что вам придется покупать не только много размеров , но и много типов разных.

Не забудьте про шайбы , их много и они разных типов…

На аппаратное обеспечение есть хороший бюджет. Я рекомендую вам покупать винты на Rationalstock, где я покупаю все винты в течение многих лет, и это самый дешевый сайт винтов, который я нашел Во всем мире (и на сегодняшний день).
