Зачастую после покупки компьютера пользователь сталкивается с таким неприятным явлением, как сильный шум, идущий от охлаждающих вентиляторов. Могут наблюдаться сбои в работе операционной системы из-за нагрева до высоких температур (90°C и более) процессора или видеокарты. Это весьма существенные недостатки, устранить которые возможно с помощью дополнительно устанавливаемого на ПК водяного охлаждения. Как изготовить систему своими руками?

Содержание

1. Жидкостное охлаждение, его положительные свойства и недостатки
2. Классификация охлаждающих водяных систем
3. Виды СЖОК — галерея
4. Составляющие элементы, инструменты и материалы для сборки СЖОК
5. Делаем жидкостную систему охлаждения ПК своими руками — видео
6. Изготовление, сборка и монтаж
7. Водоблок на компьютер своими руками — видео

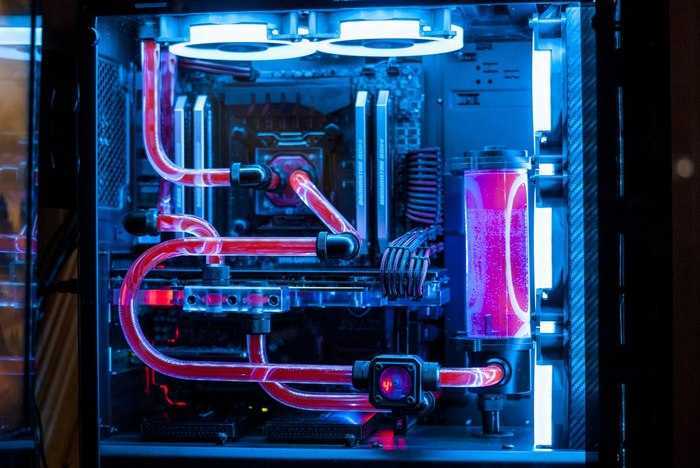

Жидкостное охлаждение, его положительные свойства и недостатки

Принцип действия системы жидкостного охлаждения компьютера (СЖОК) основан на использовании соответствующего теплоносителя. Жидкость за счёт постоянной циркуляции поступает к тем узлам, температурный режим которых необходимо контролировать и регулировать. Дальше теплоноситель по шлангам поступает в радиатор, где и охлаждается, отдавая тепло воздуху, который затем отводится за пределы системного блока с помощью вентиляции.

Водяное охлаждение, устанавливаемое на ПК, гораздо эффективнее воздушного

Жидкость, имея более высокую теплопроводность по сравнению с воздухом, быстро стабилизирует температуру таких аппаратных ресурсов, как процессор и графический чип, приводя их к норме. В результате можно добиться существенного повышения производительности ПК за счёт его системного разгона. При этом надёжность работы компонентов компьютера не будет нарушена.

При использовании СЖОК можно обходиться вообще без вентиляторов или применять маломощные бесшумные модели. Работа компьютера становится тихой, в результате чего пользователь чувствует себя комфортно.

К недостаткам СЖОК следует отнести её дороговизну. Да, готовая система жидкостного охлаждения является удовольствием не из дешёвых. Но ведь при желании её можно сделать и установить самостоятельно. Это займёт время, но будет стоить недорого.

Классификация охлаждающих водяных систем

Жидкостные охлаждающие системы могут быть:

1. По типу размещения:
2. По схеме соединения:
   • параллельные — при таком подключении разводка идёт от основного радиатора-теплообменника к каждому водоблоку, обеспечивающему охлаждение процессора, видеокарты или другого узла / элемента компьютера;
   • последовательные — каждый водоблок соединяется друг с другом;
   • комбинированные — такая схема включает одновременно параллельные и последовательные подключения.
3. По способу обеспечения циркуляции жидкости:
   • помповые — система использует принцип принудительного нагнетания охлаждающей жидкости к водоблокам. В качестве нагнетателя используются помпы. Они могут иметь собственный герметичный корпус либо погружаться в охлаждающую жидкость, находящуюся в отдельном резервуаре;
   • безпомповые — жидкость циркулирует за счёт испарения, при котором создаётся давление, движущее теплоноситель в заданном направлении. Охлаждаемый элемент, нагреваясь, превращает подводимую к нему жидкость в пар, который затем снова становится жидкостью в радиаторе. По характеристикам такие системы значительно уступают помповым СЖОК.

Виды СЖОК — галерея

При использовании последовательного подключения сложно непрерывно обеспечивать хладагентом все подключаемые узлы араллельная схема подключения СЖОК — простое подключение с возможностью легко просчитывать характеристики охлаждаемых узлов Системный блок с внутренней СЖОК занимает много места внутри корпуса компьютера и требует высокой квалификации при монтаже При использовании внешней СЖОК внутреннее пространство системного блока остаётся свободным

Составляющие элементы, инструменты и материалы для сборки СЖОК

Подберём необходимый набор для жидкостного охлаждения центрального процессора компьютера. В состав СЖОК войдут:

• водяной блок;
• радиатор;
• два вентилятора;
• помпа;
• шланги;
• фитинги;
• резервуар для жидкости;
• сама жидкость (в контур можно залить дистиллированную воду или тосол).

Все составляющие системы жидкостного охлаждения можно приобрести в интернет-магазине по соответствующему запросу.

Некоторые узлы и детали, например, водяной блок, радиатор, фитинги, резервуар, можно изготовить самостоятельно. Однако вам, вероятно, придётся заказывать токарные и фрезерные работы. В результате может получиться так, что СЖОК обойдётся дороже, чем если бы вы её приобрели готовой.

Наиболее приемлемым и наименее затратным вариантом будет приобрести основные узлы и детали, после чего самостоятельно монтировать систему. В этом случае достаточно иметь базовый набор слесарного инструмента для выполнения всех необходимых работ.

Делаем жидкостную систему охлаждения ПК своими руками — видео

Изготовление, сборка и монтаж

Рассмотрим изготовление внешней помповой системы жидкостного охлаждения центрального процессора ПК.

1. Начнём с водоблока. Самую простую модель этого узла можно приобрести в интернет-магазине. Идёт он сразу с фитингами и зажимами. Простая модель водоблока, подходящая для большинства процессоров
2. Водоблок можно изготовить и самостоятельно. В этом случае понадобится медная болванка диаметром от 70 мм и длиной 5–7 см, а также возможность заказать токарные и фрезерные работы в технической мастерской. В результате получится самодельный водоблок, который по окончании всех манипуляций нужно будет покрыть автомобильным лаком для исключения окисления. Размеры основания водоблока должны соответствовать габаритам процессора
3. Для крепления водоблока можно использовать отверстия на материнской плате в месте изначальной установки радиатора воздушного охлаждения с вентилятором. В отверстия вставляются металлические стойки, на которые крепятся вырезанные из фторопласта планки, прижимающие водоблок к процессору. Фторопластовые планки обеспечивают необходимое усилие прижима водоблока
4. Радиатор лучше всего приобрести готовый.



   Некоторые умельцы используют радиаторы от старых автомобилей.

5. В зависимости от размеров, на радиатор с помощью резиновых прокладок и кабельных стяжек или же посредством саморезов крепятся один или два стандартных компьютерных вентилятора. Крепление вентилятора с помощью кусочков обычного ластика и кабельных стяжек
6. В качестве шланга можно использовать обычный жидкостный уровень, сделанный из силиконовой трубки, обрезав его с обеих сторон. После обрезки получается хороший силиконовый шланг
7. Без фитингов не обходится ни одна СЖОК, ведь именно через них шланги подключаются ко всем узлам системы. Размеры подбираются в зависимости от внутреннего диаметра шлангов, входных и выходных отверстий подключаемых узлов
8. В качестве нагнетателя рекомендуется использовать небольшую аквариумную помпу, которую можно приобрести в зоомагазине. Крепится она в подготовленном резервуаре для охлаждающей жидкости с помощью присосок. Мощности такого устройства достаточно для обеспечения циркуляции жидкости в любой охлаждающей системе
9. В роли резервуара для жидкости, выполняющего функции расширительного бачка, можно использовать любой пищевой контейнер из пластмассы, имеющий крышку. Главное, чтобы туда помещалась помпа.
10. Для возможности долива жидкости в крышку контейнера врезается горловина любой пластиковой бутылки с закруткой. Для изготовления резервуара для охлаждающей жидкости используется пластмассовый пищевой контейнер с крышкой
11. Электропитание всех узлов СЖОК выводится на отдельный штекер для возможности подключения от компьютера. Через штекер система охлаждения подключается к компьютеру
12. На заключительном этапе все узлы СЖОК закрепляются на подобранном по размеру листе оргстекла, подключаются и фиксируются зажимами все шланги, штекер электропитания соединяется с компьютером, система заполняется дистиллированной водой или тосолом. После запуска ПК охлаждающая жидкость сразу начинает подаваться к центральному процессору. Любой сможет самостоятельно сделать эффективную систему жидкостного охлаждения ПК своими руками, главное точно следовать инструкции

Водоблок на компьютер своими руками — видео

Водяное охлаждение превосходит по характеристикам изначально устанавливаемую на современных компьютерах воздушную систему. За счёт жидкостного теплоносителя, используемого вместо вентиляторов, сокращается шумовой фон. Компьютер работает намного тише. Сделать СЖОК можно своими руками, обеспечив при этом надёжную защиту основных элементов и узлов компьютера (процессор, видеокарта и др.) от перегрева.

Водяное охлаждение для пк — секреты СВО

водяное охлаждение компьютера

Системы водяного охлаждения уже много лет используются как высокоэффективное  средство отвода тепла от нагревающихся компонентов компьютера.

Качество охлаждения напрямую влияет на стабильность работы Вашего компьютера. При избыточном тепле компьютер начинает  зависать и возможен выход из строя перегревшихся компонентов.  Высокие температуры вредны для элементной базы (конденсаторы,  микросхемы и пр.), а перегрев жесткого диска может привести к потере  данных.
С ростом производительности компьютеров приходится использовать более эффективные системы для охлаждения. Традиционной считается воздушная система охлаждения, но воздух обладает  низкой теплопроводностью и при большом потоке воздуха создаётся сильный шум. Мощные кулера издают довольно сильный рёв, хотя при этом могут обеспечить приемлемую  эффективность.
В таких условиях все более популярными становятся водяные системы охлаждения. Превосходство водяного охлаждения над воздушным объясняется показателями теплоемкости (4,183 кДж·кг^-1·K^-1 для воды и 1,005 кДж·кг^-1·K^-1 для воздуха) и теплопроводности (0,6 Вт/(м·K) для воды и 0,024—0,031Вт/(м·K) для воздуха).  Поэтому, при прочих равных условиях, системы водяного охлаждения всегда будут эффективнее  воздушных.
В интернете можно найти много материалов по готовым системам водяного охлаждения от ведущих производителей и примеры самодельных систем охлаждения (последние,  как правило, более эффективны).
Система водяного охлаждения (СВО) –  система охлаждения, в которой для переноса тепла используется  вода в качестве теплоносителя. В отличие  от воздушного охлаждения, в котором  тепло передается  напрямую воздуху, в системе  водяного охлаждения тепло  сначала передается  воде.

Contents

Принцип работы СВО

Охлаждение компьютера  необходимо для отвода тепла от нагретого компонента (чипсета,  процессора, …)  и его рассеивания. Обычный воздушный кулер снабжен  монолитным радиатором, который  выполняет обе данные функции.
В СВО каждая часть выполняет свою функцию.  Водоблок осуществляет теплосъем, а другая часть рассеивает тепловую энергию. Примерную  схему соединения компонентов СВО можно посмотреть на схеме ниже.

охлаждение компьютера

Водоблоки  могут включаться в контур параллельно  и последовательно. Первый вариант предпочтительнее  при наличии одинаковых теплосъемников.  Можно эти варианты скомбинировать и получить параллельно-последовательное подключение, но  наиболее правильным  будет соединение водоблоков один за другим.

Отвод тепла происходит по такой схеме: жидкость из резервуара подводится к помпе, а затем перекачивается дальше к узлам, которые охлаждают компоненты ПК.
Причиной такого подключения является незначительный прогрев воды после прохождения первого  водоблока и эффективный отвод тепла от чипсета, GPU, CPU. Прогретая жидкость попадает в радиатор и там охлаждается. Затем она снова попадает в резервуар, и  начинается новый  цикл.
По конструктивным особенностям СВО можно разделить на два типа:

1.  Охлаждающая жидкость циркулирует за счет  помпы в виде отдельного механического узла.
2. Безпомповые системы, в которых используются специальные хладагенты, проходящие через жидкую и газообразную фазы.

Система охлаждения с помпой

Принцип ее действия эффективность и прост. Жидкость (обычно дистиллированная вода) проходит  через радиаторы охлаждаемых устройств.
Все компоненты конструкции соединяются между собой гибкими трубками (диаметр 6-12 мм). Жидкость,  проходя через радиатор процессора и других устройств, забирает их тепло, а затем по трубкам попадает в радиатор теплообменника, где охлаждается сама. Система замкнутая, и жидкость в ней постоянно циркулирует.

Система замкнутая

Пример такого соединения можно показать на примере продукции фирмы CoolingFlow.  В ней помпа совмещается с буферным резервуаром для жидкости. Стрелки  показывают движение холодной и горячей жидкости.

CoolingFlow

Безпомповое жидкостное охлаждение

Есть системы жидкостного охлаждения, не использующие помпу. В них  используется принцип испарителя и создается направленное давление, вызывающее движение  охлаждающего вещества. В качестве хладагентов применяются  жидкости с низкой точкой кипения. Физику происходящего процесса можно рассмотреть на схеме ниже.

жидкости с низкой точкой кипения

Изначально радиатор и магистрали полностью заполнены жидкостью. Когда температура радиатора процессора становится выше определенного значения, то жидкость превращается в пар. Процесс превращения жидкости в пар поглощает тепловую энергию  и повышает эффективность охлаждения. Горячим паром создается давление. Пар, через специальный односторонний клапан, может выходить только в одну сторону – в радиатор теплообменника-конденсатора. Там пар вытесняет холодную жидкость в направлении радиатора процессора,  и, остывая, превращается снова в жидкость. Так жидкость-пар циркулирует в замкнутой системе трубопровода, пока температура радиатора  высокая. Такая система получается очень компактной.

жидкость-пар циркулирует в замкнутой системе трубопровода

Возможен другой вариант такой системы охлаждения. Например,  для видеокарты.

видеокарта

В радиатор графического чипа встраивается  жидкостный испаритель. Теплообменник располагается  рядом с боковой стенкой видеокарты. Конструкция изготовлена  из медного сплава. Теплообменник охлаждается высокооборотным  (7200 об./мин.) вентилятором  центробежного типа.

Компоненты СВО

В системах водяного охлаждения используется определенный набор компонентов, обязательных и необязательных.
Обязательные компоненты СВО:

• радиатор,
• фитинги,
• ватерблок,
• помпа,
• шланги,
• вода.

Необязательными компонентами СВО являются: термодатчики, резервуар, сливные краны, контролеры помпы и вентиляторов, второстепенные ватерблоки, индикаторы и измерители (расхода, температуры,  давления), водные смеси, фильтры, бэкплейты.

• Рассмотрим обязательные компоненты.

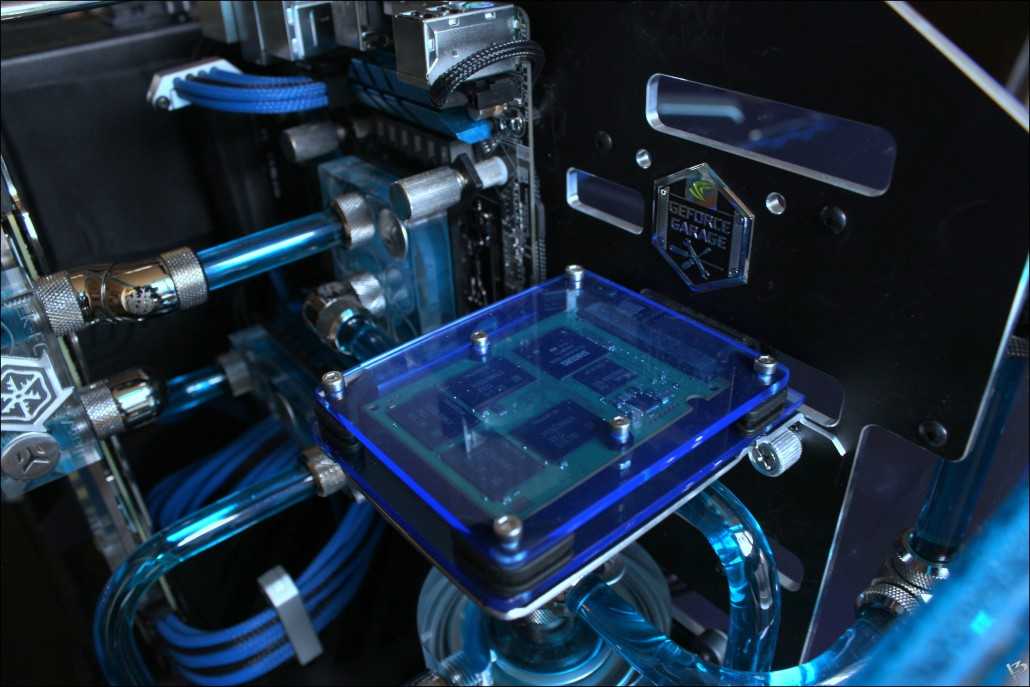

Ватерблок (англ. waterblock) – теплообменник, передающий  тепло от нагревшегося элемента (процессора, видео чипа и др.) воде. Он состоит из медного основания и металлической крышки с набором креплений.

Ватерблок

Основные типы ватерблоков: процессорные, для видеокарт, на системный чип (северный мост). Ватерблоки для видеокарт могут быть двух типов: закрывающие только графический чип («gpu only»)  и закрывающие все нагревающиеся элементы – фулкавер (англ. fullcover).

Ватерблок Swiftech MCW60-R( gpu-only):

Ватерблок Swiftech MCW60-R

Ватерблок EK Waterblocks EK-FC-5970(Фулкавер):

Ватерблок EK Waterblocks EK-FC-5970

Для увеличения площади теплопередачи применяется микроканальную и микроигольчатая  структура. Ватерблоки делают без сложной внутренней структуры если  производительность не столь критична.

Чипсетный ватерблок XSPC X2O Delta Chipset:

XSPC X2O Delta Chipse

Радиатор. В СВО радиатором называют водно-воздушный теплообменник, передающий воздуху  тепло от воды в ватерблоке. Есть два подтипа радиаторов СВО: пассивные ( безвентиляторные), активные (продуваемые вентилятором).
Безвентиляторные можно встретить довольно редко (например, в СВО Zalman Reserator) потому, что данный тип радиаторов обладает более низкой эффективностью. Такие радиаторы занимают много места и их сложно поместить  даже в модифицированном корпусе.

Пассивный радиатор Alphacool Cape Cora HF 642:

Alphacool Cape Cora HF 642

Активные радиаторы более распространенны в системах водяного охлаждения из-за  лучшей  эффективности. Если использовать тихие или бесшумные вентиляторы, то можно добиться тихой или бесшумной работы СВО. Эти радиаторы могут быть  самого разного размера, но в основном их делают  кратными  к размеру 120 мм или 140мм вентилятора.

Радиатор Feser X-Changer Triple 120mm Xtreme

Feser X-Changer Triple 120mm Xtreme

Радиатор СВО за компьютерным корпусом:

Радиатор СВО

Помпа – электрический насос, отвечает за циркуляцию воды в контуре СВО. Помпы могут работать от 220 вольт или от 12 вольт. Когда в продаже было мало специализированных компонентов  для СВО, то использовали аквариумные помпы, работающие  от 220 вольт.  Это  создавало некоторые трудности, из-за необходимости  включать помпу синхронно с компьютером. Для этого применяли реле, включающее  помпу автоматически при старте компьютера. Сейчас есть специализированные помпы, обладающие компактными размерами и хорошей производительностью, работающие от 12 вольт.

Компактная помпа Laing DDC-1T

Laing DDC-1T

У современных ватерблоков  довольно высокий коэффициент гидросопротивления, поэтому желательно применять специализированные помпы, так как  аквариумные не позволят  современной  СВО работать на полную производительность.
Шланги или трубки  также являются обязательными  компонентами  любой СВО, по ним вода течет от одного компонента к другому. В основном применяют шланги из ПВХ, иногда из силикона. Размер шланга не сильно влияет на производительность в целом, важно не брать слишком тонкие (менее 8 мм.) шланги.

Флуоресцентный шланг Feser Tube:

Feser Tube

Фитингами называют специальные соединительные элементы для подключения  шлангов  к компонентам СВО (помпе, радиатору, ватерблокам). Фитинги нужно вкручивать в отверстие с резьбой находящееся на компоненте СВО. Вкручивать их нужно не очень сильно (гаечных ключей не понадобится).  Герметичность достиается уплотнительным кольцом из резины. Подавляющее большинство компонентов продаются без фитингов в комплекте. Это делается затем, чтобы пользователь мог  сам подобрать фитинги, под нужный шланг. Самый распространенный тип  фитингов – компрессионный (с накидной гайкой) и ёлочка (используются штуцеры). Фитинги бывают прямыми  и угловыми. Фитинги еще различаются по типу резьбы.  В компьютерных СВО чаще встречается резьба стандарта G1/4″, реже  G1/8″ или G3/8″.

Водяное охлаждение компьютера:

Фитинги типа ёлочка от Bitspower:

Bitspower

Компрессионные фитинги Bitspower:

Bitspower

Вода тоже относится к обязательным компонентом СВО.   Лучше всего заправлять дистиллированную воду  (очищенную от примесей методом дистилляции). Используется и  деионизированная вода, но существенных отличий от дистиллированной у нее нет, только  производится другим способом. Можно применять специальные смеси или воду с различными присадками.  Но использовать воду из-под крана или бутилированную для питья не рекомендуется.
Необязательные компонентами  являются компоненты,  без которых СВО стабильно может работать, и не влияют на производительность. Они делают эксплуатацию СВО более удобной.
Резервуар (расширительный бачек) считается необязательным компонентом СВО, хотя и присутствует в большинстве  систем водяного охлаждения. Системы с резервуаром  более удобны в заправке. Объем воды резервуара не принципиален,  он не влияет на производительность СВО. Формы резервуаров  встречаются самые разные и выбирают их по критериям удобства установки.

Трубчатый резервуар  Magicool:

Magicool

Cливной кран  используется для удобного  слива воды из контура СВО. Он перекрыт в обычном состоянии, и открывается,  когда необходимо слить воду из системы.

Сливной кран Koolance:

Koolance

Датчики, индикаторы и измерители. Выпускается довольно много различных измерителей, контролеров, датчиков для СВО. Среди них  встречаются электронные датчики температуры воды, давления и потока воды, контролеры, согласующие работу вентиляторов с температурой, индикаторы движения воды и так далее. Датчики давления и расхода воды нужны лишь в системах, предназначенных для тестирования компонентов СВО, так как эта информация для обычного пользователя просто несущественна.

Электронный датчик потока от AquaCompute:

AquaCompute

Фильтр. Некоторые системы водяного охлаждения комплектуются фильтром, включенным в контур. Он предназначен для отфильтровывания разнообразных мелких частиц попавших в систему (пыль, остатки пайки, осадок).
Присадки к воде и различные смеси. Дополнительно к воде  можно использовать различные присадки. Некоторые из них предназначены для защиты от коррозии, другие для предотвращения развития бактерий в системе или  подкрашивания воды. Выпускают также готовые смеси, содержащие воду,  антикоррозионные присадки и краситель. Бывают готовые смеси, повышающие производительность СВО, но повышение производительности от них возможно лишь незначительное. Можно встретить жидкости для СВО, которые сделаны не на основе воды, а использующие специальную диэлектрическую жидкость. Такая жидкость не проводит электрический ток и при утечке на компоненты ПК не вызовет короткого замыкания. Дистиллированная вода тоже не проводит ток, но, если пролившись, попадет на запыленные участки ПК, может стать электропроводной. Необходимости в диэлектрической жидкости нет,  потому, что хорошо протестированная СВО не протекает и обладает достаточной надежностью. Важно также соблюдать инструкцию к присадкам.  Не нужно лить их сверх меры, это может привести к плачевным последствиям.

Зеленый флуоресцентный краситель:

краситель

Бэкплейтом называют  специальную крепежную пластину, которая нужна, чтобы разгрузить текстолит материнской платы либо видеокарты от создаваемого креплениями ватерблока усилия, и  уменьшить изгиб текстолита, снижая риск поломки. Бэкплейт  не является обязательным компонентом, но очень часто встречается в СВО.

Фирменный бэкплейт от Watercool:

Watercool

Второстепенные ватерблоки. Иногда, ставят дополнительные ватерблоки на слабо греющиеся компоненты. К таким компонентам относятся: оперативная память, силовые транзисторы цепей питания, жесткие диски и южный мост. Необязательность таких компонентов для системы водяного охлаждения заключается в том, что, они не несут  улучшения разгона и никакой дополнительной стабильности системы или других заметных результатов не дают. Это связано с малым тепловыделением таких элементов, и с неэффективностью применения ватерблоков для них. Положительной стороной установки таких ватерблоком можно назвать только внешний вид, а минусом является  повышение гидросопротивления в контуре и соответственно увеличение стоимости всей системы.
Ватерблок для силовых транзисторов на материнской плате от EK Waterblocks

EK Waterblocks

Кроме обязательных и необязательных компонентов СВО существует еще категория гибридных компонентов. В продаже встречаются компоненты, которые представляют собой два или более компонента СВО в одном устройстве. Среди таких устройств известны: гибриды помпы с процессорным  ватерблоком,  радиаторы для СВО совмещенные с встроенной помпой и резервуаром. Такие компоненты  заметно  уменьшают занимаемее ими место и более удобны в установке. Но такие  компоненты мало пригодны к апгрейду.

Выбор системы СВО

Различают  три основных типа СВО: внешние,  внутренние и встроенные. Они различаются расположением по отношению к корпусу компьютера их основных компонентов (радиатор/теплообменник, резервуар, насос).
Внешние системы водяного охлаждения, выполняют  в виде отдельного модуля ( «ящика») , который при помощи шлангов подключен  к ватерблокам, которые установлены на комплектующих в самом корпусе ПК. В корпус внешней системы водяного охлаждения практически всегда выносится радиатор с вентиляторами, резервуар, помпа, и, иногда, для помпы с датчиками блок питания. Среди  внешних систем хорошо известны системы водяного охлаждения Zalman семейства Reserator. Такие системы устанавливаются  в виде отдельного модуля, и их удобство заключается в том, что пользователю  не нужно дорабатывать и переделывать корпус своего компьютера.  Их неудобство состоит только в габаритах и  сложнее становится  перемещать компьютер даже на небольшие расстояния, например, в другую комнату.

Внешняя пассивная СВО Zalman Reserator:

СВО Zalman Reserator

Встроенная охлаждающая система вмонтирована в корпус и продаётся в комплекте с ним. Такой  вариант является самым простым в обращении, потому, что вся СВО уже смонтирована в корпусе,  и снаружи нет громоздких конструкций. К недостаткам такой системы можно отнести высокую стоимость и то, что старый корпус ПК будет  бесполезным.
Внутренние системы водяного охлаждения расположены  полностью внутри корпуса ПК. Иногда,  некоторые компоненты внутренней СВО (в основном радиатор), устанавливают на внешней поверхности корпуса. Достоинством внутренних СВО является удобство переноски.   Нет необходимости слива жидкости при транспортировке. Также при установке внутренних СВО не страдает внешний вид корпуса, и при моддинге СВО может отлично украсить корпус вашего компьютера.

Проект Overclocked Orange:

Overclocked Orange

Недостатками  внутренних систем водяного охлаждения являются сложность их установки и  необходимость модификации корпуса во многих случаях. Также внутренняя СВО прибавляет вашему корпусу несколько килограмм веса.

Планирование и установка СВО

Водяное охлаждение,  в отличие от воздушного,  требует некоторого планирования перед установкой. Ведь жидкостное охлаждение налагает некоторые ограничения, которые необходимо принять во внимание.
Во время установки нужно всегда помнить об удобстве. Необходимо оставлять свободное место, чтобы  дальнейшая работа с СВО и комплектующими не вызывала трудностей. Нужно, чтобы трубки с водой свободно проходили  внутрь корпуса и между компонентами.
Кроме того течение жидкости не должно ничем ограничиватся. При прохождении через каждый водоблок охлаждающая жидкость нагревается. Чтобы снизить эту проблему, продумывается схема с параллельными путями  охлаждающей жидкости. При таком подходе поток воды менее нагружен, и в водоблок  каждого компонента поступает  вода, которая не нагрета другими компонентами.
Хорошо известен набор Koolance EXOS-2. Он  предназначен для работы с соединительными трубками сечения 3/8″.
При планировании расположения своей СВО рекомендуется сначала начертить простую схему. Начертив план на бумаге, приступают к реальной сборке и установке. Необходимо разложить на столе все детали системы и приблизительно промерять нужную длину трубок. Желательно оставлять запас и не обрезать слишком коротко.
Когда подготовительные работы проделаны,  можно начинать установку водоблоков. На задней стороне материнской платы за процессором  устанавливается  металлическая скоба крепления головки охлаждения Koolance для процессора. Эта скоба крепления комплектуется пластмассовой прокладкой, для предотвращения замыкания с материнской платой.

материнская плата

Затем снимается радиатор, прикреплённый к северному мосту материнской платы. В примере используется материнская плата Biostar 965PT, у которой охлаждение чипсета происходит с помощью пассивного радиатора.

Biostar 965PT

Когда радиатор чипсета снят, нужно установить элементы крепления водоблока для чипсета. После установки этих элементов материнскую плату  ставят снова в корпус ПК. Не забывайте  удалять с процессора и чипсета старую термопасту перед нанесением тонким слоем новой.
После этого  осторожно устанавливаются водоблоки на процессор. Не прижимайте их с силой. Применяя силу вы можете повредить комплектующие.

устанавливаются водоблоки на процессор

Потом проводятся работы с видеокартой. Необходимо удалить имеющийся на ней радиатор и заменить его водоблоком. Когда водоблоки установлены, можно подсоединить трубки и вставить видеокарту в слот PCI Express.

вставить видеокарту в слот PCI Express

Когда все  водоблоки установлены, следует подсоединить все оставшиеся трубки. Последней подключается трубка, ведущая к внешнему блоку СВО. Проверьте правильность направления движения воды: охлаждённая жидкость должна сначала поступать в водоблок процессора.
После выполнения всех этих работ вода  заливается в резервуар. Наполнять резервуар нужно только до уровня, который указан в инструкции. Внимательно смотрите за всеми креплениями и при малейших признаках протечки, немедленно устраните проблему.

признаки протечки

Если все правильно собрано и не возникло протечек, нужно прокачать охлаждающую жидкость для удаления пузырьков  воздуха. Для системы Koolance EXOS-2 нужно замкнуть  контакты на блоке питания ATX, и подать питание водяному насосу, не подавая питание на материнскую плату.
Пусть система немного поработает в таком режиме, а вы осторожно наклоняйте компьютер то в одну, то в другую стороны, чтобы избавится от пузырьков воздуха. После выхода всех пузырьков  добавьте охлаждающей жидкости, если потребуется. Если пузырьков воздуха больше не видно, то можно запускать систему полностью. Теперь вы можете протестировать эффективность установленной СВО.  Хотя водяное охлаждение для пк еще является редкостью для обычных пользователей, его преимущества неоспоримы. Предыдущая

LinuxЧто такое моноблок

Следующая

Комплектующие компьютераЗвуковые сигналы bios

Водяное охлаждение на заказ своими руками Как сделать

Водяное охлаждение на заказ – зачем, для чего и в первую очередь – как?

Добро пожаловать в наш ноу-хау по водяному охлаждению! Снова и снова вы сталкиваетесь с самыми красивыми, сложными и причудливыми компьютерами в Интернете, каждый из которых имеет индивидуальное водяное охлаждение. В этой серии статей мы хотим объяснить вам, в сотрудничестве с Alphacool и Noctua, некоторые аспекты, разобраться, в чем заключается смысл такой концепции охлаждения, и показать вам, как вы тоже можете создать свое собственное водяное охлаждение.

Водяное охлаждение – Почему? Пустая трата денег?!

Конечно, первый вопрос, который приходит на ум, — зачем водяное охлаждение? Зачем тратить от нескольких сотен до тысячи евро, когда в большинстве случаев достаточно купить приличный воздушный кулер для процессора и использовать собственный кулер видеокарты?

Ну, на этот вопрос по-разному ответят все, кто сам охлаждает свой ПК. Одной из очевидных причин, конечно же, является то, что ваши собственные компоненты работают медленнее, поэтому вы можете разогнать их до их истинных пределов. Еще одна причина — шум — правильно спроектированная система может работать совершенно бесшумно даже под нагрузкой. Оптика также может быть основным аспектом — если вы посмотрите на некоторые фотографии, вы быстро найдете очень хорошие компьютеры.

Но давайте будем честными — оно того стоит? Скорее меньше, по крайней мере в финансовом плане. Но о чем не стоит забывать, так это о веселье. Полностью погрузить ваш компьютер под воду — это огромный проект, особенно с первой собственной системой водяного охлаждения, также называемой пользовательским контуром. Работа на компьютере и с ним — это приятное хобби, и, как и в большинстве хобби, есть области, в которых чистые финансовые расходы на первый взгляд не имеют большого смысла.

Если вам нравится крутить винты и, возможно, вы уже собираете ПК для друзей и семьи, вы заметите, что некоторые вещи повторяются снова и снова. Почему бы не попробовать совершенно новый проект? Острые ощущения от открытия чего-то нового, пробования новых вещей и получения результата прямо перед вашими глазами — мы думаем, что это главная причина, по которой нестандартное водяное охлаждение находится на подъеме.

Подведем итоги – оптика, громкость, температура, интересный проект. Это именно то, к чему мы хотели бы приблизить вас в этом руководстве.

Индивидуальное водяное охлаждение или комплексное решение

Водяное охлаждение? Но у меня есть моноблок, такой как NZXT X73 Kraken! Да — это тоже водяное охлаждение, в закрытой системе — отчасти это еще называют Closed Loop. По сути, эта форма водяного охлаждения также работает одинаково: вода проходит через кулер процессора с помощью насоса, а затем через радиатор, также называемый теплообменником. чтобы снова отдать поглощенное тепло. Там у нас есть основные компоненты, которые нужны любой системе водяного охлаждения. Блок процессора и/или блок графического процессора, как минимум один радиатор, насос и шланги или трубы для перемещения воды между компонентами.

Так в чем преимущество собственного решения? Первичный – свободный выбор компонентов. У вас есть универсальная система водяного охлаждения для вашего процессора, и вы хотите включить в схему свою видеокарту? В большинстве случаев этого не произойдет. Исключения, такие как некоторые кулеры для воды AiO от Alphacool, подтверждают правило. Помпа вашего моноблока медленно испускает дух? Помпу в моноблоке можно действительно заменить лишь в редких случаях — к сожалению, в случае небольшого дефекта это зачастую прямо дорогой электронный лом. Кроме того, вы не можете сравнить эффективность охлаждения решений — пользовательское водяное охлаждение практически всегда будет лучше.

Компоненты и теория – Как вообще работает система водяного охлаждения?

Теория водяного охлаждения очень проста. Нужны только помпа, кулер для CPU или GPU, радиатор и шланги.

Чтобы дать вам краткий обзор, мы кратко расскажем о каждом компоненте:

«Сердце» – насос

Как следует из названия, насос работает именно так. Звучит глупо, но это все. Водяной контур не был бы контуром, если бы вода не двигалась, а ведь он должен обеспечивать охлаждение. Насос поддерживает циркуляцию воды, чтобы она проходила через все необходимые компоненты.

«Цель» — охладитель

Для чего все это? Ну и конечно же — для охлаждения. Чтобы все веселье имело цель, что-то должно охлаждаться циркулирующей водой. Здесь вы используете охлаждающий блок, который размещаете поверх источника тепла — например, процессора или графического процессора. Вырабатываемое тепло поглощается водой и уносится.

«Теплообменник» – радиатор

Тепло – в виде нагретой воды – от радиатора отводится, но куда? Точно, к радиатору. Вода течет по тонким каналам с множеством ребер, что позволяет отводить отработанное тепло. Чтобы затем удалить это отработанное тепло из области радиатора, обычно используются вентиляторы.

«Электропроводка» — шланги

Конечно, нам также нужен способ соединения компонентов между собой. Трубки, также называемые мягкими трубками, являются одной из возможностей. В качестве альтернативы существуют трубки из акрила, стекла или различных других материалов, они называются жесткими трубками. По сути, оба варианта работают одинаково — с мягкими трубками работать легче, но большинство энтузиастов находят жесткие трубки более красивыми.

---

Это касается теории – на практике есть еще компоненты, которые вы обязательно должны записать в свой список покупок. Не основные компоненты, но тем не менее важные:

Соединители – фитинги

Для соединения компонентов со шлангами используются соединители, называемые фитингами. Они доступны для различных размеров шлангов и трубок!

Бачок – расширительный бачок

Теоретически это просто для упрощения заправки и чтобы насос не работал всухую. Во многих случаях он постоянно устанавливается на насос или приобретается в комплекте.

Вы заполняете его своей охлаждающей жидкостью, чтобы насос всегда был снабжен водой. Кроме того, вы, конечно, можете установить здесь визуальную подсветку.

Планирование схемы

Планирование — это все! Нет ничего более неприятного, чем осознать, что он не подходит, вы купили не те компоненты или просто недовольны тем, что спланировали все лишь приблизительно.

Основной вопрос – жесткие или мягкие трубки?

По сути, вам нужно уточнить, хотите ли вы спланировать свою систему водяного охлаждения с трубками (также называемыми мягкими трубками) или с акриловыми или стеклянными трубками (жесткими трубками).

Решение в основном предпочтение. Хотя трубка выглядит более привлекательной для большинства глаз, она также имеет недостатки. Самым большим аспектом является усилие, необходимое для сборки — трубы гибкие и их легко резать, трубы требуют больше усилий и сложности в изготовлении. Изгиб требует ловкости и терпения, резка труб выполняется легко. Трубки также облегчают замену компонентов и разборку процессорного кулера на короткое время, например, если вы хотите заменить термопасту или внести другие коррективы.

В нашем случае мы используем мягкую трубку. Мы предпочитаем это из-за более простой обработки и более быстрого обслуживания. Также в большинстве случаев хорошо сделанная система водяного охлаждения с мягкими трубками выглядит лучше, чем несовершенная система охлаждения с жесткими трубками.

Возможности и существующее оборудование

Также необходимо учитывать, что вы хотите охлаждать, сколько места у вас есть, как вы хотите, чтобы это выглядело. Как и во многих других вещах в жизни, вы должны взвесить то, что вы действительно хотите.

Ограничивающий фактор обычно имеет место. Вам понадобится место для радиаторов — ищите корпус с приличной компоновкой. Чем больше поверхность радиатора, тем лучше.

Если перед вами уже лежит кейс, вам следует его измерить. Ваш план действительно подходит? Также рассчитайте длину штуцеров и убедитесь, что шланги имеют минимальный радиус, иначе они будут перегибаться. Если вам сложно придумать схему, просто наберите в поисковике название вашего корпуса + водяное охлаждение — фото в подавляющем большинстве случаев вас убьют.

Порядок компонентов – что нужно учитывать?

Короче – ничего. Большинство считает, что, например, вода между кулером GPU и CPU должна протекать через радиатор для охлаждения. Но это заблуждение – вода течет достаточно быстро, чтобы весь контур находился на очень похожем уровне температуры.

Спланируйте контур таким образом, чтобы прокладка шлангов или труб была простой. Не усложняйте и идите самым простым путем — все не должно быть сложно. Особенно важно — обратите внимание на радиус — резкие изгибы будут затруднены, особенно со шлангами. При необходимости вам доступны угловые фитинги, подробнее об этом в разделе выбора компонентов.

Нарисуй!

Найдите изображение своего дела, возьмите любой инструмент для рисования и начните рисовать. Это не обязательно должно быть красиво, но это поможет вам визуализировать вашу цель. Планирование намного проще — вы не забудете ни о каких соединениях с компонентами, и вы сможете подсчитать, сколько и какие фитинги вам понадобятся позже. Вот пример — примерно нарисованный это может выглядеть так. Если хотите знать заранее точно — можно конечно все измерить. Это была лишь приблизительная оценка.

Выбор компонентов

Вы уже узнали, почему мы используем водяное охлаждение, какие компоненты в принципе необходимы и в чем преимущество перед комплексным решением.

Если вы теперь достаточно мотивированы и хотите начать прямо сейчас, откройте интернет-магазин по вашему выбору, и вы будете убиты множеством продуктов. На что мне обратить внимание? На что я могу ориентироваться? Что имеет смысл, какие аксессуары нам нужны? Мы хотим провести вас через выбор компонентов на основе нашего проекта водяного охлаждения и, возможно, помочь вам с выбором.

Основные компоненты – охладители

Первыми в нашем списке покупок стоят охладители. Охлаждающими элементами для нашей схемы являются радиаторы для процессора и графического процессора — компоненты необходимы для производительности и внешнего вида.

Чтобы найти подходящий для вас кулер, вы можете поискать в Интернете. Помимо Alphacool, есть несколько других производителей, которые предлагают кулеры — EKWB, Heatkiller, Byksi, Corsair и другие. Поскольку здесь мы работали в тесном сотрудничестве с Alphacool, мы ограничили свой выбор магазином Alphacool, но процедура одинакова для всех производителей.

Для ЦП в первую очередь важен сокет. Например, если вы используете текущий процессор Ryzen, вам нужен кулер, совместимый с соответствующим сокетом, в данном случае AM4. В принципе, можно взять практически любой кулер — как всегда: Информируйтесь и смотрите на товар. Возникают некоторые вопросы — а вы хотите RGB? Как производительность? Как связи? Все это следует учитывать. Мы выбрали простой матовый процессорный кулер XPX Clear Satin.

Когда дело доходит до графических процессоров, все становится как минимум сложнее. «Я использую RTX 3080, я хочу использовать водяное охлаждение» — вполне законное заявление, но требуется дополнительная информация. Не все видеокарты используют одинаковую компоновку PCB, то есть материнской платы GPU — кулер, конечно же, должен быть приспособлен к этому. Либо найдите свой графический процессор + водяной кулер напрямую, либо посмотрите, использует ли графическая карта эталонную печатную плату, если это применимо. В нашем билде это был GPU Founders Edition — с его особой компоновкой выбор кулеров здесь очень ограничен, но что-то вы все же найдете. Особо хотелось бы отметить предложение GPU от Alphacool: Если вы не нашли в магазине кулер для своего GPU, то Alphacool предлагает создать его для вас. Кроме того, во многих магазинах есть поисковик кулера для графического процессора, который упрощает вам поиск. Просто попробуйте!

Радиатор — какой? Сколько? Вопросы по вопросам

Перейдем к радиатору или в идеале к радиаторам. В принципе, чем больше, тем лучше. Эмпирическое правило: на 100 Вт TDP ваших охлаждаемых компонентов (обычно ЦП и ГП) радиатор 120 в качестве нижнего предела. Ниже этого значения в большинстве случаев нет смысла.

Если вы хотите, чтобы ваша сборка была в первую очередь ориентирована на объем, просто возьмите столько радиаторов, сколько может вместить ваш корпус. В большинстве случаев это указано в инструкции к вашему делу. Но обратите внимание — чем больше радиаторов, тем сложнее в большинстве случаев — если только ваш корпус не очень большой.

Но помогите – столько разных радиаторов! Какой из них я должен выбрать?

Радиаторы имеют несколько характеристик. Самое заметное это длина. В большинстве случаев он кратен либо 120, либо 140 — наиболее распространенным размерам вентиляторов. Таким образом, вы найдете 240 радиаторов, которые могут вместить 2 вентилятора, а также 360, 280 и т. д.

Кроме того, важно учитывать толщину радиатора — «стандартный размер», который также подходит для большинства кулеров для воды AiO, составляет 30 мм. По сути, чем больше объем, тем больше мощность охлаждения. Но будьте осторожны — чем толще радиатор, тем больше ограничивается поток воздуха и снижается совместимость с корпусом. Если вы используете радиатор толщиной более 60 мм, вы определенно можете подумать об оснащении радиаторов вентиляторами с обеих сторон.

Еще одна характеристика — направление потока. В большинстве случаев вход и выход радиатора находятся на одной стороне, поэтому ваши порты расположены близко друг к другу. В качестве альтернативы, если вы уже спланировали свой макет для ПК, есть радиаторы «X-Flow» — с ними поток воды другой, с входом и выходом на противоположных сторонах.

С MetallicGear Neo Qube у нас запланирован относительно небольшой корпус для нашей установки с тремя радиаторами, поэтому мы используем «тонкие» радиаторы в классическом дизайне. Вряд ли мы смогли бы разместить больше. В нашей сборке мы используем NexXxoS ST30.

Шланги и фитинги

Как кратко упоминалось выше, теперь мы подошли к шлангам. С различными типами шлангов (или трубок) в первую очередь важен внешний вид. Существуют разные размеры — просто посмотрите в Интернете, чтобы понять, предпочитаете ли вы визуально более тонкие или более толстые шланги.

Компания Alphacool представила на рынке новый материал в виде шлангов TPV. Он толще и долговечнее, чем проверенные временем шланги из ПВХ, поэтому мы и использовали его.

Размеры фитингов должны быть одинаковыми. Например, если вы берете шланг с наружной толщиной 16 мм и внутренним диаметром 10 мм (часто его называют 16/10), ваша арматура также должна быть рассчитана на это. Обычно это описывается совершенно очевидно. Фитинги TPV даже имеют это название в своем названии – HF Fitting TPV.

Кроме того, важно с самого начала спланировать прокладку шлангов. В дополнение к обычным фитингам есть адаптеры, которые дают вам 9Углы 0° — шланги быстро перегибаются на крутых поворотах, уменьшая поток — это явно не идеально.

Фитинги мы в принципе поняли, но как определить сколько нам нужно? Это тоже просто. По сути, для каждого из ваших компонентов требуется два фитинга — вход и выход. Это единственный способ создать цепь. Например, в нашей сборке: CPU (2) + GPU (2) + 3x Radiator (3×2) + Pump (2) = 12.

Так как корпус довольно маленький, мы запланировали еще три уголка.

Насос и расширительный бак

Рынок насосов в большинстве случаев ограничивается насосами D5 и DDC. Почти во всех фирменных продуктах вы найдете эти два насоса. Долгое время DDC был лучшим, но в онлайн-обзорах предпочтение отдается D5, потому что он тише и работает с меньшим нагревом.

Насосы не могут работать «всухую» — они могут работать только под водой. Вот почему почти все кулеры для воды используют расширительный бак для сбора воды. Вы часто видите, что его размещают прямо над насосами — в большинстве случаев это самый простой вариант. Хорошим примером может послужить ведерко для льда D5 — здесь вы сразу получите все, что нужно.

Конечно, вы также можете купить компоненты по отдельности, но вы должны убедиться, что они подходят друг к другу и обеспечивают надлежащее крепление.

Оптика также играет большую роль в расширительном бачке. Хотите быть более экстравагантным на дороге, так с удовольствием осмотритесь, например, ледяной шар предлагает совсем другой дизайн: .

Вентиляторы – Необходимо отводить тепло!

Не следует пренебрегать и вентиляторами. Тут «всего» два важных момента: Размер (вентиляторы 140 не подходят на радиатор 240!) и статическое давление. Чтобы воздух правильно проходил через радиатор, вентилятору необходимо статическое давление. Крупные производители указывают это в большинстве случаев.

Noctua имеет проверенный опыт работы с кулерами и вентиляторами — их продукты снова и снова хвалят в специализированной прессе за их производительность — поскольку мы стремимся к бесшумной сборке, мы будем использовать NF-A12.

Как и во многих других случаях, здесь снова играет роль оптика. Рынок огромен – общей рекомендации нет.

Охлаждающая жидкость – Достаточно ли обычной воды?

Другим моментом, который следует учитывать, является жидкость в контуре. Да, это называется водяным охлаждением, но чистая вода не обязательно является наиболее рекомендуемой жидкостью для вашего кулера. По-английски его также часто называют «liquid cooler», что означает «жидкостный охладитель» — и это правильно.

В охладители часто добавляют добавки, которые уменьшают количество микроорганизмов в воде, что позволяет избежать известкового налета и коррозии или, по крайней мере, уменьшить их количество. Жидкость Alphacool также имеет пониженное поверхностное натяжение, что облегчает удаление пузырьков воздуха и смазывает помпу при обычном использовании, увеличивая срок ее службы.

Если вы хотите проверить свою петлю или у вас дома нет охлаждающей жидкости (или добавки к воде), вы также можете временно использовать дистиллированную воду. Мы бы не рекомендовали его в качестве постоянного решения.

Цветные жидкости также подходят для прозрачных шлангов/трубок, однако они имеют тенденцию (особенно пастельные жидкости) загрязнять радиаторы. Мы выбираем цветные шланги и прозрачную охлаждающую жидкость. Apex ECO имеет соответствующие добавки для остановки микробиологических процессов, а также соответствует нашим требованиям по другим параметрам. Добавить в корзину!

Нестандартные трюки с водяным охлаждением! Что есть, что мне подходит, что имеет смысл?

Есть некоторые уловки, которые не обязательно должны быть в вашем списке покупок, но они полезны или интересны.

Сливной кран

Вы хотите обслуживать контур без особых усилий? Беспокойтесь о том, как вы будете выводить жидкость из петли! Если возможно, в самой нижней точке контура нужно создать путь для слива жидкости. Самый простой способ – установить шаровой кран и открывать его при необходимости. Почти каждый производитель предлагает широкий ассортимент продукции, поэтому посмотрите, что и где он идеально подходит для вас.

Датчик расхода, датчик температуры

Любите статистику? Вы просто хотите иметь возможность более точно оценить свою петлю и при необходимости оптимизировать ее с помощью измерений? С различными датчиками у вас есть такая возможность. Есть датчики, которые показывают активный расход в литрах в минуту, и датчики, которые показывают активную температуру воды. С их помощью вы можете более внимательно изучить, где вы можете найти потенциал для оптимизации в своем цикле.

Существуют также различные качества или подходы к датчикам. Например, датчик расхода может измерять аналогово, при этом он дает вам число оборотов колеса, и вы можете рассчитать активный расход — в качестве альтернативы, конечно, есть и комплексные решения, которые предоставляют вам результат, обработанный с помощью контроллера. . Возможностей много, но обычному пользователю обычно достаточно следить за текущей температурой процессора или графического процессора. Тем не менее, те, кому это нравится, могут получить здесь свои деньги.

Кулер M.2 SSD и RAM

Больше охлаждения = лучше? На самом деле, не совсем в настоящее время — твердотельные накопители M.2 и оперативная память не нуждаются в водяном охлаждении практически в любом сценарии и редко выигрывают от него. Тем не менее, если вы хотите охлаждать водой все, что возможно, вы можете, например, добавить в контур больше компонентов. Например, с этим комплектом RGB RAM:

RGB addons для HardTubes или кулеров

RGB RGB — для некоторых не может быть достаточно. Специальные дополнения для насосов, кулеров, а также трубок могут дать вам еще больше света в вашем корпусе. Управляемый с помощью старых знакомых решений, он может быть визуально привлекательным. Но как всегда: Вкусы разные и остается чистое предпочтение. (Но вы же знаете — больше RGB = больше кадров в секунду! Так что вперед, ребята, запасайтесь разноцветными светодиодами!)

Инструменты — течеискатель, труборез, набор жестких трубок

Перейдем к последнему и, вероятно, самому полезному элементу — оптимизированным инструментам. Есть некоторые вещи, которые не обязательно нужны для создания вашей петли, но они сделают вашу жизнь намного проще.

Течеискатель, например, представляет собой насос, который вы подключаете к свободному порту и, таким образом, создаете давление в незаполненном контуре. Если давление остается постоянно одинаковым, вы знаете, что он герметичен. Но будьте осторожны, обратите внимание на спецификации производителя, чтобы узнать, какое давление могут выдержать ваши компоненты. На большинстве течеискателей напечатана шкала, вы можете использовать ее в качестве ориентира — в качестве альтернативы оказалось, что 0,5–0,6 бар эффективны.

Резаки для шлангов и комплекты цельных жестких труб облегчают работу со шлангами и трубами. Это обеспечивает более чистые разрезы и, в случае трубок, более легкие изгибы. Это избавляет от стресса и не стоит земли — кроме того, вы никогда не должны экономить на инструментах. Это, вероятно, «уловки», которые мы настоятельно рекомендуем вам использовать.

Заказное водяное охлаждение — сборка

Вы собрали компоненты и уже воодушевлены? Что ж, сделаем! При хорошем планировании сборка не представляет особой сложности, не переживайте. На данный момент мы предполагаем, что вы уже собрали «обычный» ПК. Начнем с того места, где процессор и оперативная память находятся на материнской плате, а материнская плата и блок питания уже установлены в корпусе.

Сборка основных компонентов

Некоторые из ваших компонентов могут состоять из частей. Например, вам может понадобиться подключить насос и расширительный бак. Обычно это просто и в любом случае описано в инструкциях известных производителей. В нашем случае комбинация поставляется в предварительно собранном виде.

Еще один момент — видеокарта. Это «самая сложная» часть — зависит от видеокарты. Мы использовали Founders Edition текущей линейки Nvidia, это особый случай, потому что особенно много винтов скрыты и / или труднодоступны. Если вы используете партнерскую карту от ASUS, MSI, Gigabyte и т. д., в большинстве случаев вы найдете винты на задней панели. Вы можете использовать их, чтобы снять радиатор с видеокарты. Скорее всего, в сети уже есть видео о разборке вашей видеокарты — посмотрите его, чтобы быть в курсе подводных камней.

Если вы разобрали видеокарту, вам необходимо удалить остатки термопасты. Мы рекомендуем использовать изопропил, чтобы удалить остатки, не повреждая их. Не торопитесь и не торопитесь, будет жаль, если вы повредите компоненты видеокарты.

Сборка видеокарты обычно также документируется – с помощью видео и/или инструкций. В принципе всегда одно и то же — монтируем термопрокладки в определенных местах (преобразователь напряжения, элементы оперативной памяти и т.д.), наносим термопасту (чип больше процессора, покрываем все как можно тоньше!), прикручиваем водоблок. Вуаля!

Установка водяного кулера ЦП практически ничем не отличается от установки любого другого кулера. Кулер обычно прикручивается и фиксируется задней панелью — опять же: если вы сомневаетесь, просто обратитесь к инструкции. Если вы уже собрали ПК, этот шаг не должен вызвать у вас никаких проблем.

Чтобы сэкономить время, вы уже можете прикрутить вентиляторы к радиаторам. Обратите внимание непосредственно на расположение вентиляторов и кабелей — как часто упоминается, планирование — это все. Кроме того, проверьте длину винта. Alphacool, например, включает винты разной длины для разных целей — например, для прикручивания вентиляторов к радиаторам, а также для прикручивания радиатора вместе с вентилятором непосредственно к корпусу. Хотите прикрепить помпу к радиатору? Сейчас для этого тоже самое время.

В качестве последнего этапа подготовки вы уже можете прикрутить фурнитуру к компонентам – «задней» части. Некоторые углы в корпусе довольно трудно достать потом — это сильно упрощает задачу.

Поместите компоненты в кейс!

Как и при сборке ПК, существует множество вариантов порядка действий. Мы предлагаем подготовить ПК так, чтобы материнская плата, включая процессор, кулер и оперативную память, уже была установлена. Также есть смысл заранее сделать корпусную проводку и блок питания.

Затем устанавливаем радиаторы. Внимательно проверьте, получилось ли у вас спланировать: Доступны ли ваши фитинги? Возможна ли прокладка шланга или требуются очень острые изгибы? Если все подходит, вы вкручиваете их в компьютер.

Если вы заглянете в свой компьютер, то заметите, что почти ничего не пропало. Видеокарта и, возможно, помпа — начните с помпы, чтобы воспользоваться пространством. Мы прикрепили помпу к заднему радиатору, так что это уже сделано. Как вариант, ищите свободное место и прикручивайте помпу. Несколько винтов и следующий шаг сделан.

Установите видеокарту. Возьмите видеокарту, верните крючок для фиксации PCIe и вставьте ее.

И последнее, но не менее важное: шланги все еще отсутствуют. Также здесь процедура очень проста. Примерно измерьте, какой длины должен быть ваш шланг (скорее немного длиннее — вы всегда можете укоротить!). Небольшое количество отходов не останется), отрежьте его с помощью резака для шлангов, ножниц или чего-либо подобного и подключите вашу цепь. Но будьте осторожны, не забудьте крепежные винты фитингов!

Тестирование схемы

Теперь, когда вы все собрали, пришло время все протестировать. Используем здесь для тестера от Alphacool, это однозначно самый безопасный способ.

Нагнетает давление в контур с помощью насоса. Вы подключаете его к одному из ваших свободных портов и накачиваете до разумного давления — в итоге получается около 0,3–0,4 бар. Теперь оставьте давление на некоторое время и посмотрите, упадет ли оно. Если давление остается постоянным, можно считать, что все герметично.

Если у вас нет такого устройства и вы все же хотите его протестировать, имеет смысл пока запитать ТОЛЬКО схему. Для этого можно либо приобрести подходящий переходник на 24-контактный разъем блока питания, либо самостоятельно перемкнуть необходимые порты. Для обычных 24-контактных штекеров это порты 16 и 18.

Также протрите компьютер тканью, например кухонный рулет. Таким образом, вы сможете лучше увидеть возможные утечки и докопаться до причины. Если вы уверены, что все правильно подключено, герметично и сухо, то можете наконец-то включать ПК.

Окончательные наблюдения – окончательные корректировки

Если теперь все работает, ваши компоненты остыли и все выглядит герметично, вы можете удалить воздух из контура.

Постепенно воздух будет вытесняться в расширительный бачок при простом запуске. Чтобы ускорить процесс, вы можете аккуратно наклонять компьютер вперед и назад — таким образом упрямые пузырьки воздуха также должны попасть в расширительный бачок. После завершения этого процесса уровень воды в расширительном бачке больше не должен меняться. Обратите на это внимание – если через какое-то время уровень воды по-прежнему падает, возможно, у вас небольшая утечка в контуре – здесь нужно снова искать причину.

Последний шаг — настроить кривые вентилятора. Мы сторонники постоянной работы вентиляторов, особенно при большой площади радиатора. Например, проверьте с помощью Prime95 и Furmark — или других синтетических инструментов нагрузки — насколько медленно вы можете запускать вентиляторы и насос, чтобы температура оставалась в пределах человеческих возможностей.

Заключение

Создание системы водяного охлаждения – это всегда уникальный проект. Все очень индивидуально, этот путеводитель конечно только путеводитель. Если интересно, приносит массу удовольствия — хотя и по довольно высокой цене.

Также поразительно, насколько тихим может быть ПК. Если GPU не набирает обороты, а температуры остаются в пределах допустимого, это уже радость, когда ПК не слышно.

Мы считаем, что этот проект стоит того, если вы готовы к нему! Не стесняйтесь оставлять нам комментарии и, если у вас есть какие-либо вопросы, мы будем рады ответить на них!

Самодельная система водяного охлаждения для ПК

Самодельная система водяного охлаждения для ПК
Стартовая страница
Модификации ПК главная
Самодельная система водяного охлаждения для ПК

Существует множество различных систем водяного охлаждения для ПК,
но они дорогие, если идти до конца…
Поэтому я решил построить свой собственный.. очень дешевый..
Вам нужен доступ к различным машинам, чтобы сделать это возможным,
к счастью, в моей компании есть такие замечательные вещи. .

Основная причина, по которой я конструирую эту систему водяного охлаждения,
заключается в том, что я сплю рядом со своим компьютером, и мне нужна возможность загрузить его, пока я сплю..
С воздушным охлаждением (вентиляторами) заснуть не возможно 🙂 даже после всех моих доработок воздушного охлаждения..

Вот основная проблема: процессор, потребляющий 65 Вт тепловой энергии, который необходимо охладить до температуры ниже 50 градусов по Цельсию.
Если это делается с помощью воздуха, как вы видите на картинке, вам понадобится большой радиатор и большой вентилятор, работающий не менее чем на 3200 об/мин.
Обратите внимание на последовательный резистор, который я добавил к красному проводу, он 56 Ом и изменяет скорость вращения вентилятора с 49.00 до 3200 об/мин.
Это, конечно же, увеличило температуру процессора с 45 до 51 C, что все еще ниже максимальной критической точки.
Мне не нужен сверххолодный процессор, но мне нужен полностью бесшумный ПК!!

Есть еще 3 элемента, создающих шум, PSU, GFX, HD, с ними я разберусь позже

---

Медные материалы

Вот медный блок, который я добыл на местной свалке за 3
$. Он имеет размеры 160 х 80 х 10 мм и весит более 1 кг.

Вот медные детали, вырезанные и готовые к фрезерованию.

---

Водоблок ЦП

Я снял радиатор процессора и обнаружил, что на моей материнской плате есть 4 монтажных отверстия для больших и тяжелых радиаторов.
Поэтому я тщательно измерил все до последней детали, вот оно:

Синие линии — это размер CPU и CHIP. Красный — медный контур с нарисованной центральной линией, (все миллиметры)

Вот два способа фрезерования водяных дорожек в водоблоке процессора.
Идея A: дает самую низкую водонагрузку = более высокий поток, и одна и та же холодная вода охлаждает всю область процессора.
Идея B: дает более длинный водяной след = более высокая выходная температура, большая загрузка водой, более горячий процессор.
Идею A также гораздо проще реализовать, идея построить параллельные водные дорожки исходит из автомобильных радиаторов и кулеров.

—
Сначала я вручную нарисовал траектории фрезерования, затем записал все координаты.
Тогда было легко повернуть все ручки, чтобы добраться до каждой координаты, но это заняло огромное время!!
—
Верхняя пластина имеет толщину 2 мм, а латунные соединения для воды имеют толщину 9 мм, как и все мои другие водоблоки.

—

После пайки и шлифовки пришло время для испытания давлением воздуха 7 бар. Нижний боковой край имеет небольшой вырез под розетку.

—
Как обычно покрасил в черный мат. Задняя сторона полируется наждачной бумагой с зернистостью 400 -> 600 -> 800 -> 1000.
Регуляторы напряжения ядра и шины были модифицированы распределителем тепла для снижения температуры.

—
Я очень доволен всей системой, теперь она молчит, вау..
См. результаты теста процессора

---

Чипсет Водоблок

—
Вот мой водоблок для чипсета на материнской плате. Его размеры 35 x 35 x 10 мм, верхняя подсветка + 2 мм, водяная дорожка 8 x 8 мм
Обратите внимание на детали, чтобы латунные соединения шлангов идеально подходили к медной крышке,
. этот разрез очень помогает удерживать все на месте при пайке. Рис

—
После пайки и шлифовки выглядит очень красиво 🙂 Pic — Pic
Я покрасил его в черный мат, чтобы потом можно было измерять температуры
с ИК (инфракрасным) измерителем температуры.
Нажмите ЗДЕСЬ, чтобы увидеть этот блок, установленный на моей материнской плате с датчиком LM50.

---

GFX-карта

—
Вот мой водоблок для моей карты GeForce 2 GFX. Подключение воды сбоку,
Таким образом, лучше всего подключить к нему водяные шланги и сделать его красивым и простым.
Водяные соединения были просверлены точно на 7,8 мм, смотрите идеальную посадку
Вот еще один крупный план внутренних водопроводных соединений
. После пайки я отфрезеровал верхнюю пластину и отшлифовал ее. Я доволен результатами пайки
—
Этот блок 35 х 35 х 10 мм + 2 мм для верхней подсветки. Чтобы закончить красиво, я покрасил верх и бока в черный мат.

Оригинал GF2 — Снятие оригинального радиатора — Очистка чипа nVIDA GF2 — Приклеивание самодельного водоблока
См. результаты испытаний

---

ЖЕСТКИЙ ДИСК ВОДЯНОЙ ОХЛАДИТЕЛЬ

Вот рисунок, который я сделал, когда у меня появилась идея для этого дизайна.
Медная пластина 50 x 145 мм и толщиной 2 мм используется для крепления по бокам двух жестких дисков.
На этой пластине припаяны 3 маленькие медные трубки, в два передних конца я припаяю латунные штуцеры для шлангов.

Было легко разрезать трубки под углом 45 градусов, вот мой тест, чтобы убедиться, что все подходит.

—
Паять было легко и быстро с помощью огромного паяльника мощностью 200 Вт. Крупный план фурнитуры

—
Когда это было сделано, я покрасил его в черный цвет, как и все остальные части, которые я сделал.
С другой стороны двух жестких дисков установлена ​​медная пластина. См. результаты испытаний

---

ПОНИЖЕНИЕ ЗВУКА ЖЕСТКОГО ДИСКА

— —
Нажмите на фотографии для крупных планов. Теперь, когда диски с водяным охлаждением,
можно снизить уровень шума и при этом сохранить низкую рабочую температуру.
С расстояния примерно 30 см при открытом корпусе не слышно работы дисков,
оба привода максимально на 1 градус выше температуры воды.
Помните, что срок службы всех электронных частей удваивается при понижении температуры на 6 градусов!!
а если понизить температуру на 12 градусов, срок службы увеличится в четыре раза!

---

Водопроводная арматура и шланг из ПВХ

Пластиковый шланг из ПВХ, который я использую, имеет диаметр 8 мм внутри и 10 мм снаружи.
Латунные соединения шлангов имеют диаметр 9 мм, их нужно разрезать пополам, чтобы использовать для одного водяного блока

---

Водяной насос и поток воды

Вот мой водяной насос Eheim 1046, я, конечно же, проверил его работу в своей кухонной раковине.
Без нагрузки это производительность = 5 литров/минута
Со шлангом 3 м 6 мм = 1,6 л/мин.
Со шлангом 3 м 7 мм = 2,3 л/мин.
Со шлангом 2 м 7 мм = 2,6 л/мин.
В комплекте с 2,5 м шлангом 7 мм и кулером чипсета = 2,2 л/мин.
