Самодельные колонки. Как сделать колонки своими руками: пошаговая инструкция по изготовлению акустической системы

Как правильно выбрать динамики для самодельных колонок. Какие материалы лучше использовать для корпуса. Как рассчитать объем акустического оформления. Какие существуют типы акустического оформления для колонок.

Содержание

Выбор динамиков для самодельных колонок

Правильный выбор динамиков — ключевой момент при изготовлении колонок своими руками. От него во многом зависит качество звучания будущей акустической системы. При выборе динамиков следует учитывать следующие факторы:

  • Мощность динамиков должна соответствовать мощности усилителя
  • Частотный диапазон должен перекрывать весь слышимый спектр (20 Гц — 20 кГц)
  • Чувствительность динамиков влияет на громкость звучания
  • Размер динамиков определяет глубину баса и габариты колонок
  • Качество изготовления влияет на детальность и чистоту звука

Для полноценного звучания рекомендуется использовать как минимум двухполосную схему с НЧ и ВЧ динамиками. Трехполосная схема с добавлением СЧ-динамика позволяет получить более детальный и сбалансированный звук.


Материалы для изготовления корпуса акустической системы

От выбора материала для корпуса зависит не только внешний вид, но и акустические свойства колонок. Наиболее распространенные варианты:

  • МДФ — недорогой и удобный в обработке материал с хорошими акустическими свойствами
  • Фанера — более дешевый вариант, но требует дополнительного демпфирования
  • Массив дерева — обеспечивает отличное звучание, но сложен в обработке
  • Акриловое стекло — оригинальный внешний вид, но высокая стоимость

Толщина стенок корпуса должна быть не менее 18-22 мм для предотвращения нежелательных вибраций. Внутренние поверхности рекомендуется покрыть звукопоглощающим материалом.

Расчет объема акустического оформления

Правильный расчет объема корпуса критически важен для получения качественного звучания, особенно в области низких частот. Объем зависит от параметров используемых динамиков и типа акустического оформления.

Для расчета можно воспользоваться специальными программами или онлайн-калькуляторами. В общем случае объем корпуса для НЧ-динамика рассчитывается по формуле:


V = 20 * Vas * Qts^3

где Vas — эквивалентный объем динамика, Qts — полная добротность.

Для ВЧ и СЧ динамиков обычно достаточно небольшого изолированного объема 1-2 литра.

Типы акустического оформления колонок

Существует несколько основных типов акустического оформления, каждый из которых имеет свои особенности:

  • Закрытый ящик — простая конструкция, ровная АЧХ, но ограниченный бас
  • Фазоинвертор — усиленный бас, высокая чувствительность, но возможны призвуки
  • Пассивный излучатель — глубокий бас без фазоинверторных призвуков
  • Трансмиссионная линия — отличный бас, но сложна в расчете и изготовлении

Выбор типа оформления зависит от параметров динамиков и требований к звучанию. Для большинства применений оптимальным вариантом является фазоинверторное оформление.

Изготовление корпуса акустической системы

Процесс изготовления корпуса включает следующие основные этапы:

  1. Раскрой материала в соответствии с чертежом
  2. Сборка корпуса на клей ПВА с использованием струбцин
  3. Герметизация всех стыков силиконовым герметиком
  4. Установка фазоинвертора (если предусмотрен)
  5. Монтаж звукопоглощающего материала внутри корпуса
  6. Покраска или отделка корпуса шпоном

Особое внимание следует уделить герметичности корпуса — даже небольшие щели могут существенно ухудшить звучание колонок.


Монтаж динамиков и кроссовера

На завершающем этапе сборки колонок выполняется установка динамиков и монтаж кроссовера:

  1. Вырезаются посадочные отверстия под динамики
  2. Динамики устанавливаются на уплотнительные прокладки
  3. Монтируется кроссовер (разделительный фильтр)
  4. Выполняется внутренняя проводка
  5. Устанавливаются акустические клеммы

Важно обеспечить надежное крепление динамиков и отсутствие дребезга при работе на высокой громкости. Качественная внутренняя проводка также важна для получения чистого звука.

Настройка и проверка звучания колонок

После сборки колонок необходимо выполнить их настройку и проверку звучания:

  • Проверка правильности подключения динамиков
  • Настройка фазоинвертора (при наличии)
  • Прослушивание на разных типах музыки
  • Измерение частотной характеристики (при наличии оборудования)
  • Корректировка звучания с помощью эквалайзера

При необходимости выполняется доработка конструкции — добавление демпфирующих материалов, изменение настройки фазоинвертора и т.д.

Преимущества самодельных колонок

Изготовление колонок своими руками имеет ряд преимуществ по сравнению с покупкой готовых акустических систем:


  • Возможность получить более высокое качество звука за те же деньги
  • Уникальный дизайн, соответствующий вашим предпочтениям
  • Удовлетворение от создания аудиосистемы своими руками
  • Возможность последующей модернизации и улучшения
  • Более глубокое понимание принципов работы акустики

При грамотном подходе самодельные колонки способны превзойти по качеству звучания многие готовые модели в своем ценовом диапазоне.


⚡️Колонки своими руками из доступного материала

На чтение 2 мин Опубликовано Обновлено

Чтобы изготовить качественные колонки своими руками вам не потребуется применять сверхдорогие материалы, а конечная стоимость изготовленных колонок будет на доступном уровне. В настоящее время в специализированных магазинах можно купить разнообразную акустику, однако её качество не всегда будет находиться на должном уровне.

Неудивительно, что многие любители качественного звука занимаются изготовлением колонок своими руками. Данная работа не представляет сложности и позволяет значительно экономить на обустройстве качественной стерео системе. В этой статье на сайте радиочипи мы расскажем вам как собрать качественную и недорогую акустическую систему.

Перед тем как приступать непосредственно к изготовлению колонок своими руками необходимо на бумаге составить проект с расчётом размеров и выбрать все необходимые материалы.

Помните, что непосредственно кроме качественных акустических колонок необходим надёжный мощный стереоусилитель, который позволит прокачать колонки до должного уровня. Оптимальный вариант ламповый усилитель, который позволяет получить качественный детализированный звук. Единственный недостаток таких ламповых усилителей состоит в их достаточно высокой стоимости. Используемые динамики необходимо выбирать в зависимости от мощности имеющегося в распоряжении усилителя.

Поговорим об используемых материалах для изготовления колонок. От правильности выбора материала напрямую зависит качество звучания и долговечность изготовленной акустики. Можем порекомендовать использовать листовое ДСП, работа с которым не представляет сложности, а сам материал отличается прочностью и долговечностью.

В изготовленном корпусе необходимо выполнить соответствующие посадочные отверстия для динамиков и сделать несколько вентиляционных отверстий, что позволит исключить появление искажения звука, которое может быть вызвано вакуумом внутри корпуса колонки. Устанавливаем внутри корпуса приобретённые заранее динамики (блины) и подключаем их к усилителю акустическим кабелем.

Как правило, данная работа не представляет сложности, что позволяет выполнить её даже тем аудиолюбителям, которые имеют отдаленное понятие об изготовлении акустики. Вам останется лишь выполнить отделку корпуса колонок, что и позволит придать им аккуратный привлекательный внешний вид. Для выполнения данной работы можем порекомендовать вам использовать дерматин или шпон из натуральной древесины.

Читайте также статьи: Усилитель звука для колонок







Колонки самодельные: схема, чертежи

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят для акустической системы многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, что есть модели с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы акустической системы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных акустических систем. В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

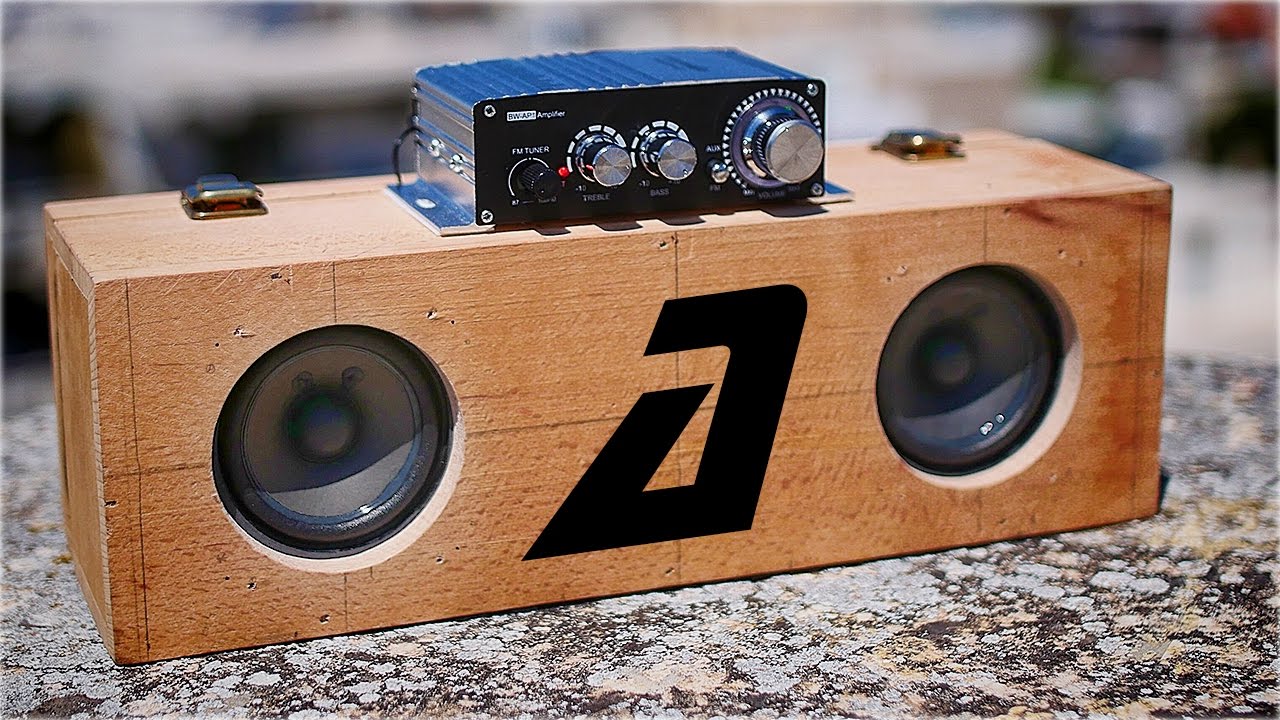

САМОДЕЛЬНЫЕ КОЛОНКИ С УСИЛИТЕЛЕМ

САМОДЕЛЬНЫЕ КОЛОНКИ С УСИЛИТЕЛЕМ

   Стильные колонки для домашнего кинотеатра плюс стерео усилитель. И вот ко мне поступил очередной заказ. Клиент xотел красивые колонки для своего домашнего кинотеатра, а от меня требовалось только изготовить стоячие колонки с красивым дизайном и усилителем мощности с качественным но не очень громким звуком. Решил не тратить время на сборку усилителя, пошел на радио рынок и купил готовую плату с усилителем мощности на LA4445. Вот схема усилителя на ней:

   На плате был также готовый предварительный усилитель, но он мне не пригогился. Микросьxема имеет небольшую выxодную мощность 4,5 — до 6 ватт на канал, а каналов у нее два. Заранее я намазал на микросxему термопасту и добавил к ней теплоотвод небольшого размера. Динамики были использованы на этот раз отечественного производства. Динамики я снял от телевизоров. Для одной колонки были использованы две широкополосныx динамика с мощностью 2 ватта, то есть для двуx колонок нужно иметь под рукой четыре одинаковые динамические головки. Не смотря на то, что динамики имеют бумажный диффузор и подвеску, они играли даже лучше импортного, xотя низкие частоты у динамиков не очень. Динамики в каждой колонке были подключены параллельно, этим снижая нагрузку общей колонки до 4 ом ( каждый динамик у меня был с сопротивлением 8 ом. Внутри корпуса динамические головки прикреплены силиконом и клеем момент. И теперь стоял другой вопрос — как и из чего делать корпуса . Пошел по самой легкой дороге — ЭПОКСИДКА! Заранее нужно из картона изготовить отдельные части корпуса из обыкновенного картона и при помощи клея ПВА собрать саму колонку прикрепляя отдельные части друг к другу. Размеры колонок не укажу поскольку сам не помню, но в общем это не так уж и важно и выбор размера оставляю за вами. Размеры выбирают с учетом размера экрана вашего домашнего кинотеатора ). После изготовления колонки нужно ее целиком покрыть эпоксидной смолой для прочности. Смолу можно нанести при помощи кисточки. После окончания нанесения слоя эпоксидной смолы оставляем колонку на 1 день для отвержения смолы. Спустя день уже берем динамики и ставим в готовый корпус.

   Усилитель можно собрать либо в отдельном корпусе либо в одном из колонок. Потом при помощи силиконового пистолета нужно укрепить ткань на колонки для более красивого дизайна . Места склеивания швов — сзади колонок. Ткань можно использовать любую. Блок питания в моем случае был использован импульсный, от двд проигрывателя. Питается усилитель от напряжения 9 до 18 вольт. Конечно советую питать усилитель при помощи обыкновенного самодельного блока на 12 вольт, у меня на то время готового трансформатора на 12 вольт не оказалось и поэтому использовал импульсный блок питания от двд проигрывателя. Для удобства был использован сдвоенный регулятор звука, а весь усилитель вместе с блоком питания поместил в одну из колонок для компактности и избежания различныx торчащиx проводов и штекеров из блока с усилителем. Клиенту было нужно простые, качественные, красивые колонки с небольшой мощностью и он иx получил и остался очень доволен.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей



  УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Самодельные трёхполосные колонки 15МАС-1 на советских динамиках


Имея на руках некоторое число старых и самых обыкновенных советских динамиков, мне захотелось собрать на них колонки (МАС — малогабаритная АС) и посмотреть, что можно получить из этой затеи.
Считаю, что конструкция годится для повторения, затраты на комплектующие невелики. Если бы я применил редкие импортные динамики, возможность точного повторения была бы минимальной. Частотный диапазон готовой АС 40…20000 Гц.

Содержание / Contents

С течением времени и накоплением определенного опыта, постепенно я пришел к выводу, что двухполоска – это хорошо, но для неё трудно найти подходящие динамики хорошо звучащие в достаточно широкой полосе частот.

Есть динамики 6ГД-2 и некоторые другие, но они дефицитны и малогабаритные АС на них точно не сделать, 6ГД-2 требуют ящиков размером с небольшой холодильник.

Чтобы получить более-менее низкую частоту на щите, он должен быть очень большим, это тоже не МАС. Для МАС остается только ФИ т. к. на мой взгляд, нет советских динамиков способных обеспечить бас в небольшом ЗЯ.

Все известные мне НЧ динамики имеют резиновый подвес (были с поролоном, но в данное время им требуется обязательная замена подвесов, да и объем ящика будет великоват для МАС) и плохо звучат на СЧ, а эти частоты для меня очень важны т. к. считаю, что именно они определяют общее качество звука.

Все советские МАС сделаны по двухполосной схеме, имеют высокую частоту раздела, примерно 5 кГц, поэтому звучат невыразительно из-за того, что «резиновый» НЧ динамик звучит выше 1…2 кГц далеко не лучшим образом.

Большинство промышленных АС, даже собранных по трехполосной схеме, тоже звучат на СЧ мутно т.к. в них обычно установлен «резиновый» 15ГД-11. Этим обстоятельством и вызвано огромное число статей по переделке 25АС, 35АС и их клонов. Поэтому для проекта был выбран трехполосный вариант с бумажным СЧ динамиком.
Кроме того, я считаю, что для СЧ динамика лучшее оформление — щит или неглубокий ОЯ. Щит предпочтительнее по звуку, но неудобен по конструктиву.

Поэтому выбор типа колонок такой: трехполоска, НЧ динамик в небольшом ящике с ФИ, СЧ динамик в небольшом неглубоком ОЯ, ВЧ динамик на крохотном щите.

Выбор динамиков был вызван несколькими обстоятельствами.
Имея по нескольку штук каждого типа динамиков, я мог сравнивать их характеристики и выбрать лучшие, оценить разницу между однотипными динамиками.

Динамики хотя и очень старые, но до сих пор доступные и весьма дешевые. Некоторые выпускаются и сегодня, но по поводу новодела ничего сказать не могу. У меня есть немало разных СЧ-ШП динамиков, но по разным причинам я отклонил их, выбрал 3 ГДШ2-8 (2ГД-40).

Выбор ВЧ динамиков был сильно ограничен. Самый доступный – 2ГД-36, он стоял в каждом телевизоре. Динамики 10ГД-35 и аналогичные в данном случае ставить нецелесообразно, кроме того, слишком большое число клонов ухудшает возможность повторения т. к. они несколько отличаются друг от друга. 3ГД-31 требует кардинальной доработки.

НЧ динамик 25ГДН3-4 (15ГД-14) для МАС — почти единственный. Лучшим выбором был бы 15ГД-17, но они весьма дефицитны, а 25ГДН3-4 стоят в 15АС-109 и множестве их клонов, поэтому доступны. Выбор НЧ динамика обусловлен и тем, что в 15АС-109 он звучит неплохо.

Наверное, можно поставить 10ГД-34, но он имеет более слабый магнит и заметно худшие характеристики. Остальные широко распространенные советские динамики для МАС, такие как 10ГД-30, не годятся т. к. требуют намного большего ящика. Можно поставить другой НЧ динамик, если ему достаточен ящик до 20 литров.

К сожалению, со временем, параметры динамиков ухудшаются, в первую очередь это касается НЧ динамиков из-за того, что их диффузор имеет наибольшую амплитуду колебаний.
Резиновый подвес дубеет, токосъемные провода разрушаются.

При необходимости, для восстановления качества, надо отремонтировать динамики, особое внимание уделить подвесу. Вариант доработки я предлагал в статье «Доработка малогабаритных колонок 15АС-109 и им подобных».

Необходима также доработка СЧ динамиков. Гофр (весь диффузор пропитывать нельзя) пропитать жидким раствором герлена. Процесс подробно описан Шоровым и его последователями.
Но этого оказалось недостаточно. При прослушивании собранных и настроенных колонок, звук был несколько жестковат. Причина оказалась в высокой акустической добротности динамиков. Пришлось применить ПАС, это дало заметный положительный результат.

Попытки доработать 2ГД-36 по методике улучшения 3ГД-31, положительного результата не дали.

Мне было интересно попробовать модные последовательные фильтры, получить опыт работы с ними. Впечатления оказались неоднозначными.
Могу точно заявить, что это не панацея. Для этих фильтров нужны динамики с ровными АЧХ в рабочей области и без значительных выбросов даже вне рабочего диапазона.

Мне не удалось ровно свести СЧ-ВЧ динамики на частоте около 5 кГц, вынуждено получилось только на частоте 8…9 кГц, что имеет свои недостатки. Раздел НЧ-СЧ на 500 Гц.

В отличие от параллельных фильтров, где фильтр для каждого динамика можно настраивать отдельно и независимо, здесь есть нежелательная взаимозависимость, что усложняет настройку.
В итоге получился вот такой фильтр.


Схема последовательного фильтра АС
По заявлению автора такого решения, схема обладает наиболее гладкими стыками т. к. всё что отрезается фильтрами НЧ и ВЧ поступает на СЧ динамик. Мысль интересная и всё так и было бы, если вместо динамиков стояли резисторы. Но, как я много раз писал, динамики, как электромеханические устройства, обладают своим норовом и результат может не оправдать ожиданий. АС состоит из трех корпусов. Нижняя часть – ФИ объемом примерно 15 литров. Это больше общепринятого, но у меня были готовые ящики от купленных когда-то АС.

Пришлось подстраиваться под него. Труба ФИ получилась очень длинная – 27 см и пришлось ее делать Г-образной. Сделана из стандартной сантехнической трубы диаметром около 50 мм. Поскольку этот пластик клеить трудно, я сварил его паяльником, получилось достаточно прочно, уплотнение с корпусом сделано изолентой, шов изнутри обработан термоклеем.

Лицевая панель АС съемная.

СЧ динамик в ОЯ, желательно его делать минимально глубоким. ПАС выпилена из отрезка ламината, большое отверстие – под магнитную систему динамика, малые диаметром 10 мм для ПАС. Число отверстий некритично, можно сделать около 20.


Сначала я сделал с запасом, потом заклеивал их малярным скотчем. Акустическая добротность уменьшилась с 11 примерно до 1. Все делалось по рекомендациям Шорова. Материал взят от старой льняной простыни, натянут во влажном состоянии на ламинат, покрытый клеем 88-Lux. По периметру ткань закреплена скобами столярного степлера. При высыхании ткань дополнительно натягивается.

ВЧ динамик установлен на маленьком прямоугольном кусочке ламината.

Поскольку сделано три независимых корпуса, появилась возможность сдвига динамиков внутрь. СЧ сдвинут примерно на 4 см, ВЧ тоже на 4 см относительно СЧ. И если сдвиг СЧ динамика относительно НЧ мало влияет на форму измерительного импульса, то сдвиг ВЧ динамика достаточно заметен, величина сдвига выбрана оптимальной для прослушивания колонок с расстояния 2…2,5 метра.

Хочу отметить, что если все динамики разместить традиционно в одном корпусе, выполнить это смещение будет очень затруднительно. Представьте себе углубление в 8 см…

Можно спорить по поводу пользы такого решения, но оно примерялось в некоторых колонках очень давно и думаю, что от него отказались из-за нетехнологичности.
Впрочем, такое решение применяется и сегодня, но не в деревянных, а литых корпусах – пластмассовых или металлических. Для этого углубление делается пологим, некоторые считают, что это рупор, но это не так – это способ сдвинуть динамики внутрь.

Думаю, меломаны разницу услышат, я не проводил специальных испытаний на музыке, а настраивал с помощью компьютерных программ и микрофона.

Высота колонки 73 см, если слушать сидя в кресле, подставка под колонку не нужна. Направление осей СЧ и ВЧ динамиков выбрано сознательно.

Если найдутся желающие повторить мои «15МАС-1», можно купить пару 15АС-109 в хорошем состоянии (клоны не годятся) под НЧ-боксы.
Потребуется удалить ВЧ динамик и заглушить отверстие, можно использовать штатную трубу ФИ.

Благодаря комплексу вышеизложенных мер, получился хороший результат, выше ожиданий. Звук не отличный, т.к. для него нужны динамики более высокого класса, но хороший.

Думаю, лучше любой советской малогабаритной АС, что не удивительно т.к. они двухполосные.
Что касается промышленных трехполосок, то здесь ситуация неоднозначная. Ясно, что по мощности (уровню громкости), мои колонки не могут тягаться с сериями клонов 25АС и 35АС.
Не могут тягаться и по количеству баса, несмотря на то, что мои колонки работают примерно от 34 Гц по уровню -3 дБ, динамик такого малого диаметра, заметно уступает по мощи НЧ динамикам серии 25ГД, 30ГД.

Но 2ГД-36 звучит мягче, чем 10ГД-35. А главное преимущество — на СЧ. Резиновые 15ГД-11 звучат явно хуже, хотя и громче. Думаю, суммарный баланс в пользу этих МАС, но не для любителей убойного баса.

Для домашнего применения громкости данных колонок вполне достаточно, несмотря на низкую чувствительность 25ГДН3-4. А для дискотеки – нет. Но для дискотеки качество не нужно.

Целью моих опытов было опробовать некоторые приёмы и методы настройки, посмотреть, что можно сделать из дешевых и доступных динамиков, и при положительном результате предложить читателям «Датагора» новую статью.

Считаю, что конструкция годится для повторения, затраты на комплектующие невелики. Если бы я применил редкие импортные динамики, возможность точного повторения была бы минимальной.
Частотный диапазон АС – минимально 40…20000 Гц, фактически, по стандартной методике, даже шире.

Колонки хорошо работают с усилителем В. Мосягина (MVV) на LM1875 по «помповой» схеме.
Графиков измерений не даю, кто пожелает — измеряйте сами, например, по описанным мной на Датагоре методикам.

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.



Колонки своими руками из автомобильных динамиков: компоненты для сборки колонок.

Многие пользователи компьютеров и других устройств приобретают для них колонки — этот аксессуар используется для проигрывания самых разных аудиофайлов. На современном рынке представлено огромное количество разнообразных моделей, которые снабжаются всё новыми и новыми функциями.

Но вовсе не обязательно приобретать новое устройство, если старые колонки сломались или их вовсе не было. Вполне реально сделать их своими руками из автомобильных динамиков. Такая работа не отнимет много времени, а также не потребует большого количества дополнительных материалов. С задачей справится даже новичок, что позволяет значительно сэкономить на приобретении аксессуара для компьютера. Но как же сделать колонки самостоятельно?

Содержание статьи

Компоненты для сборки колонок из автомобильных динамиков

Первым делом необходимо подготовить все необходимые материалы и тщательно изучить последовательность действий. Без этого можно легко ошибиться в процессе работы и не только не добиться положительного результата, но и потратить впустую материалы, которые могли бы быть использованы более рационально.

Итак, что же понадобится для изготовления колонки из автомобильных динамиков:

  • сами динамики, желательно коаксиальные;
  • деревянные ящики для растений, которые будут использованы для изготовления корпуса;
  • циркулярная пила;
  • дрель;
  • шуруповёрт;
  • шлифовальная машинка;
  • фанера для крышек;
  • напильник и саморезы;
  • шпаклёвка и грунтовка для деревянных поверхностей;
  • краска для финишного покрытия.

Колонки из автомобильных динамиков своими руками: чертежи

Процесс создания самодельных колонок довольно прост: первым делом нужно измерить динамики и вырезать в деревянных ящиках отверстия для них.

Затем можно заняться оформлением крышек — их необходимо вырезать из фанеры и закрепить любым удобным способом, заранее просверлив отверстия для креплений.

ВАЖНО! Желательно любые стыки ящиков загерметизировать. Таким образом вы будете уверены в качестве и надёжности готового изделия.

После этого обработайте поверхность грунтовкой и шпаклёвкой для дерева. Оставьте сохнуть на необходимое время, которое всегда указывается производителем на упаковке. Можно пройтись по поверхности шлифовальной машинкой — так крышка станет неотличимой от остального «тела» ящика. В качестве финишного покрытия покрасьте ящики любой краской на водной основе.

Теперь можно приступать к оформлению самих динамиков. Ящики можно заполнить изнутри ватой, чтобы они не были пустыми. Припаяйте провода и динамики на заранее размеченные места. Обязательно обработайте все нужные элементы герметиком.

Работа окончена!

Теперь вы знаете, как можно легко и быстро сделать колонки для дома самостоятельно из автомобильных динамиков и ещё нескольких дополнительных элементов. Такая поделка будет не только полезной, но и органично впишется в интерьер, ведь вы сможете выполнить декор именно в таком стиле, который идеально подойдёт для украшения нужного помещения. Сразу же после окончания работы проверьте качество звучания. Если всё в порядке, то можно смело начинать использовать свои новые колонки.

Подпишитесь на наши Социальные сети

Самодельные акустические колонки для компьютера своими руками — Сделай сам

Я захотел собрать себе последние в жизни колонки. Собрать и успокоиться. И я поставил перед собой главную цель — не накосячить, не экспериментировать, поэтому я использовал только надежные, проверенные решения, не стараясь перепрыгнуть через голову.

То что получилось перед вами на фото:

Динамики

Больше всего влияют на звук не провода, и не усилитель как считают аудиофилы. Это конечно динамики. И я начал сборку колонок с поиска «самых лучших» динамиков. ИМХО. Я долго выбирал, слушал и остановился на широкополосных динамиках Visaton B200.

Этот единственный динамик отыгрывает весь диапазон от 57 до 18000 Гц. (От 40 Гц с фильтром). То есть он работает за троих. И это хорошо, потому что мне не надо будет думать о кроссовере и согласовании динамиков. Меньше возможностей накосячить. Этот динамик обладает в ~10 раз большей чувствительностью, чем советские колонки S90. То есть, ему достаточно 3 Вт мощности, что бы орать как советской колонке S90 при 30 Ваттах. По поводу звучания я вас грузить не буду, ибо это все субъективно, но я ссал кипятком.

Не бывает везде всё хорошо. Выигрывая в одном, мы проигрываем в другом. Пара таких динамиков требует 150 литровый ящик для полноценной работы. Это объем ванны.






Звуковуха

Начитавшись разных форумов о вреде интегрированных звуковых плат, я купил новую звуковую плату. Это была Creative X-Fi Extreme Audio, на большее было жалко денег. Пришел домой, включил её, удивился и расстроился. Звук похрипывал и в общем был хуже чем от встроенной звуковухи. Через день я разобрался, что все функции «улучшения» звука, которые есть в настройках звуковой платы, только ломают звук. Отключать сразу. Тестирование программой RMAA так же не показало существенного превосходства этой звуковой платы над встроенной.

Вы бы знали сколько у меня было восторга, когда я познакомился с программой RMAA. Я начал измерять этой программой всё что можно и нельзя измерять. Например, искажения вносимые в звук китайским силовым трансформатором. Или искажения вносимые в звук электробритвой.

И очередной раз, проверяя какую то ерунду, я сжег звуковую плату. Потом я купил дорогую звуковую плату ESI Juli@, но заметного эффекта от неё так же не было.

Вывод: Встроенные звуковухи бывают хорошими.

Электроника

В качестве усилителя я выбрал микросхему LM3886. Это самый беспроблемный способ получить Hi-Fi качество на коленке. Микросхему и сам усилитель я проверял программой RMAA. Эта микросхема на порядок лучше, чем требует стандарт Hi-Fi. Её искажения в 100 раз меньше, чем может услышать моё ухо.

Некоторые будут возмущаться, что хороших усилителей дешевле 10.000$ не существует! Но вы говорите об устройстве с сотней функций и блоков. Я же говорю о единственном блоке, который просто увеличивает силу тока в 100 раз.

Некоторые фанаты на основе этой микросхемы создают усилители с 0.0002% искажений.

Первую версию усилителя я собрал на монтажной плате. Это позволило постоянно улучшать усилитель (заменяя детали, изменяя схему, разводку и измеряя все в RMAA). Потом я изготовил обычную печатную плату (ЛУТ), но качество усилителя от этого не изменилось, проверено RMAA.

Вывод: Монтажные платы — это неплохо.

В качестве радиатора я использовал кулер от процессора (без вентилятора). Усилитель будет работать на мощности не более 5 Вт. На большей мощности динамик начинает хрипеть, а ушам становится больно. Но даже если бы усилитель перегрелся, то не сломался бы. Встроенная в усилитель схема защиты от перегрева просто бы выключила его. Но такого ни разу не произошло.

Cхема, печатная плата. Извиняюсь, лучшего качества не сохранилось.




Сборка

В качестве материала корпуса я выбрал ДСП 16 мм. МДФ стоил в 4 раза дороже, а толку нет. Можно было взять более толстый ДСП, но тогда бы колонка стала неподъемной. Продавец ДСП распилил этот лист на части нужного размера. И это отлично, потому что у меня проблемы с кривизной рук, ну не получается выпилить ровный ящик.

Колонку я решил сделать вытянутой, что бы разместить динамики на уровне ушей. Для повышения жесткости корпуса, в колонке установлены распорки. Детали склеены клеем «Жидкие гвозди» и стянуты саморезами.

Динамик я не стал закрывать решеткой или тканью. Решетка смотрится как то по китайски. А ткань портит звук.

Получился вот такой ящик. Мое правило — не накосячить! Поэтому я выбрал максимально простой дизайн корпуса, но не параллелепипед. Параллелепипед — это скучно.

Дальше, колонку надо было покрасить или обклеить пленкой. Я выбрал пленку, так как у меня большой опыт обклеивания и получается идеально. Вытаскиваю из одноразовой бритвы тонкое лезвие, что бы подрезать края. Беру тряпку, линейку, утюг и клею.

Но перед оклейкой или покраской, все щели, дырки от саморезов и необработанные края плит покрываем слоем шпатлевки.

На клей к стенкам корпуса приклеиваем синтепон. Вместо синтепона можно было взять фирменный, предназначенный специально для колонок, демпфирующий материал. Но опять же тест RMMA говорит, что разницы нет, а мне было лень заказывать 70 литров материала.

Почему в колонке нет фазоинвертора? Потому что этот динамик разработан для закрытого ящика набитого демпфирующим материалом.

Колонки полностью независимы. В каждой колонке установлен собственный усилитель и собственный блок питания.

Я использовал разъем «Джек 6,25 мм» для подключения звука, в надежде, что он будет надежнее других разъемов. Но оказалось, что маленький-большой, ломается всё. Но зато, в такой разъем можно подключить электрогитару без переходников.

А вот идея использовать разъемы питания, как в компьютере, очень удачная. Когда к вам домой тащат всякие мониторы, компьютеры, проекторы, принтеры, всегда свободный 5 метровый провод питания — вещь незаменимая в хозяйстве!

Затраты

Две недели работы по вечерам.

  • Шпатлевка — 100 руб
  • Герметик — 100 руб
  • Клей — 200 руб
  • Силовой провод — 200 руб
  • Пленка — 300 руб
  • 2 радиатора — 2×200 руб
  • Сентипон — 400 руб
  • Серебристая пленка — 500 руб
  • Остальные детали — 1000 руб
  • ДСП с распилом — 1000 руб
  • Трансформаторы — 2×800 руб
  • Динамики — 15000 руб


Итого 20.000 руб

P.S. Сначала я думал сабвуфером низов добавить, получится что то типа 2-х полосной системы. Но мне одних колонок оказалось достаточно. Низы не громкие, но очень красивые.

Источник

Самодельные колонки с питанием от USB-порта (TDA2822M, 2×0.5W)

Принципиальная схема простого усилителя НЧ для самодельных акустических колонок с питанием от USB-порта. Если акустическая система для персонального компьютера нужна только для воспроизведения каких-то служебных звуков, сопровождающих работу программ, или для «Скайпа», то совсем нет никакой необходимости в дорогой и качественной акустике.

Здесь приводится схема простой активной АС для ПК или ноутбука, которая питается от напряжением 5V от USB порта. Мощность на выходе 2×0,5W.

Принципиальная схема

Схема построена на основе микросхемы TDA2822M. Эта микросхема предназначена для использования в качестве двухканального стерефоничес-кого УМЗЧ в портативной аппаратуре. Микросхема может питаться очень небольшим напряжением, начиная с 1,8V. Номинальным, по паспортным данным, является напряжение ЗV или 5V.

Рис. 1. Принципиальная схема самодельных колонок с питанием от USB на TDA2822M.

Питание поступает через Х1, это обычный кабель с USB-вилкой. Дроссель L1 намотан на ферритовом кольце диаметром 12 мм, проводом ПЭВ 0,43 до заполнения кольца. Дроссель нужен для того, чтобы не пустить в схему УНЧ какие-либо импульсные помехи, которые могут быть в схеме персонального компьютера.

S1 — выключатель питания. HL1 — индикаторный светодиод, индицирующий включенное состояние. Входной сигнал поступает через Х2, это обычный аудиокабель со штекером диаметром 3,5 мм.

Сигналы стереоканалов поступают на пассивные регуляторы громкости R4 и R8. Далее на микросхему А1 типа TDA2822M. Данная микросхема отличается от TDA2822 тем, что у неё 8-выводный корпус. Если использовать TDA2822, то распиновка по выводами такая: 7 =1, 6=16, 4=4, 5=14, 3=11, 8=3, 1=6, 2=8.

Детали для колонки

Динамики сопротивлением 6 От, китайские, для портативной аппаратуры. Корпусом служит кубический бокс для хранения CD и DVD дисков. Динамики расположена по боковым граням, а резисторы R4 и R8, и светодиод HL1 выведены на переднюю грань куба.

Каргин В. РК-07-16.

20+ крутых и простых идей для создания динамиков для iPhone

Вы слушаете много музыки или смотрите много фильмов на своем iPhone? Иногда бывает очень сложно услышать любимую музыку или фильмы, когда вокруг шумно или вы кладете iPhone на стол на небольшом расстоянии, чтобы освободить руку. Поскольку встроенный динамик не такой громкий, кажется, что необходим динамик iPhone, который может увеличить громкость. Но вы потратите сотни долларов на покупку усилителя или динамика для iPhone.

Вместо того, чтобы покупать один, вы можете использовать переработанные материалы, такие как бумага или старинные рожки для фонографа, чтобы сделать его самостоятельно. Сделать его самостоятельно — это не только бюджетный (возможно, почти бесплатный) выбор, но и определенно доставит много удовольствия.

Я собрал так много вариантов простого и интересного в сборке усилителя или динамика для вашего iPhone. Они красиво сделаны из бумаги, дерева, бамбука, переработанных автомобильных гудков и т. Д., И у большинства из них есть подробное руководство. Итак, давайте посмотрим, какие идеи для усилителей или колонок сделай сам для iPhone, которые я собрал в этом посте, и посмотрим, какой ваш стиль.

Стеклянный динамик для iPhone

Положите телефон в стакан, чтобы музыка была достаточно громкой, чтобы заполнить всю комнату. Такой простой и умный способ. См. Руководство здесь

Подставка под колонку для iPhone или iPod в рулоне DIY

Сделать эту предельно простую версию. Вам нужно использовать пустой рулон от туалетной бумаги и две кнопки! Этот динамик довольно слабый, но он действительно улучшает качество и громкость звука по сравнению с обычным телефонным динамиком. См. Руководство здесь

Динамик для iPhone из бумажного стаканчика DIY

Если вам просто нужно немного больше громкости, сделайте одну колонку для iPhone в бумажном стаканчике вот так.И очень легко воссоздать его примерно за 5 минут. Перейдите, чтобы увидеть руководство здесь

Портативный динамик для iPhone из переработанной бумаги

Он портативный и экологически чистый, сделан из переработанной бумаги. Лучшая часть этого красивого дизайна заключается в том, что для усиления звука не требуется электричество, поэтому вы все равно можете оторваться, даже если электричество отключится. Смотрите видеоурок здесь

Динамик для iPhone из ПВХ и старый велосипедный рог

Сделать его очень легко, если у вас есть старый велосипедный рог.Вы будете удивлены, сколько звука вы получите от этого маленького человечка, что делает его идеальной шумовой машиной для вашего iPhone. источник

Винтажные радиоприемники, переделанные в динамики для iPod

Такой классный винтаж в современной идее! См. Руководство здесь

Динамик для iPhone на палубе для скейтборда

Разрежьте старые деки скейтборда на несколько частей, а затем склейте их вместе, чтобы создать звуковую камеру. Завершите это, сделав прорезь вверху, чтобы в нее можно было вставить iPhone. И вы получите самый крутой динамик для iphone, сделанный на заказ.Подробнее см. Здесь

Переработанная пластиковая бутылка для воды и бумажный усилитель для iPhone

Используйте пустую бутылку для воды и бумагу, чтобы сделать этот простой и эффективный динамик iPhone для усиления звука. Его можно использовать как подставку для iPhone для просмотра фильмов. См. Руководство здесь

Усилитель Smart PVC Pipes для iPhone

Конечно, вы можете купить дорогие колонки для подключения iPhone, но, сделав такую, вы сэкономите много денег. И выглядит очень круто. См. Руководство здесь

Громкоговоритель для iPhone из переработанных мусорных баков и рулона туалетной бумаги

Эта маленькая вещь была сделана из двух банок для напитков и рулона туалетной бумаги, и ее действительно легко воссоздать.Вырежьте по бокам двух банок для безалкогольных напитков отверстие, достаточно большое, чтобы в него поместился рулон туалетной бумаги. Вырежьте отверстие сбоку от рулона туалетной бумаги, закрепите его между двумя банками. Вы получите усилитель, который придаст вашей музыке дополнительную громкость и более четкий и чистый звук. здесь

Колонка Pringles Can для iPhone из вторсырья

Этот усилительный динамик, сделанный из переработанной консервной банки Pringles, придаст вашей музыке дополнительный объем и более четкий и чистый звук. А сделать его самому очень просто. См. Исходный код учебника

Подставка под динамики для iPhone Lego

Этот безэлектричество динамик Lego для iPhone немного усиливает звук, но его основная цель — направить звук в более конкретном направлении, а не повсюду, как это обычно бывает.А еще это отличная подставка для iPhone. См. Руководство здесь

Набор динамиков DIY Mason Jar

Универсальную каменную банку можно превратить во множество творческих поделок, и на сайте pinterest есть множество примеров. Дизайнер Сара Пиз преобразовала эти банки для консервирования в набор динамиков для iPhone, используя файлы дизайна Fab Speakers Дэвида Меллиса с открытым исходным кодом. И они невероятно стильные. См. Руководство здесь

Бамбуковая подставка для iPhone с нулевой мощностью

Какой умный динамик сделан из куска бамбука, который естественным образом резонирует и усиливает звук, издаваемый вашим iPhone.Этот экологически чистый продукт легко воссоздать, и вы будете гордиться тем, что сделаете его для себя или своих друзей. См. Руководство здесь

DIY Стильный динамик для iPhone с обычной керамической чашей

Этот необычный динамик чрезвычайно прост в изготовлении. И он может эффективно усилить вашу любимую музыку. Ознакомьтесь с руководством здесь

Деревянный динамик для iPhone

Этот простой в изготовлении деревянный динамик iPhone усиливает встроенный динамик iPhone с помощью вырезанных вручную звуковых камер, увеличивая громкость вашего устройства до четырех раз — и все это без использования электричества.См. Руководство здесь

DIY Усилитель для iPhone с медными трубками

Чтобы слушать свою любимую музыку и фильмы, вы можете использовать этот усилитель для iPhone с медными трубками, сделанный своими руками, где бы вы ни находились. Этот простой усилитель, сделанный из медных трубок и куска дерева, может увеличить громкость на 14 децибел. См. Руководство здесь

Док-станция ручной работы с ретро-микрофоном для iPhone

Этот динамик для iPhone, который можно использовать в качестве подставки для iPhone и док-станции для зарядки, оснащен встроенным ретро-микрофоном с серебряным покрытием для усиления громкости музыки.источник

DIY Craft Smart Paper Horn Держатель динамика для iPhone

Этот бумажный динамик для iPhone, сделанный из переработанной разлагаемой бумаги, не загрязняет окружающую среду. И он может эффективно улучшить громкость мобильного телефона и добавить более звучное ощущение музыкальной сцены. Вы также можете использовать его для удержания телефона. См. Руководство здесь

ShellPhone Громкоговоритель

Усилитель акустической системы iPhone 5 изготовлен из раковины. Легкая и милая идея.источник

Динамик Whirlwind Paper для iPhone

Это умный рупорный динамик и подставка для iPhone, которые поместятся в вашем кошельке! См. Руководство здесь

Винтажная акустическая система для iPhone с фонографом

Чтобы сделать этот крутой динамик для iPhone, вам следует объединить старинный рог для фонографа с натуральным деревом и вырезать отверстие, достаточно большое, чтобы в него поместился ваш iPhone. И вы можете наслаждаться гудящим звуком на своем столе, кухонном столе или патио. источник

DIY Mason Jar Speakers — Bob Vila Thumbs Up

В скромную каменную банку поместится практически все, включая технические гаджеты! Дизайнер Сара Пиз преобразовала эти банки для консервирования в набор динамиков для iPhone, используя файлы дизайна Fab Speakers Дэвида Меллиса с открытым исходным кодом.Результат невероятно стильный.

Фото: Сара Пиз

МАТЕРИАЛЫ
— (2) 66 мм колонки 0,5 Вт
— усилитель TPA701D
— аудиокабель (стереоразъем 3,5 мм для проводов)
— держатель батареи
— переключатель (SPDT, шаг 0,1 ″ )
— конденсатор (2,2 мкФ, 1206)
— конденсатор (0,47 мкФ, 1206)
— конденсатор (1 мкФ, 1206)
— резистор (49.9K, 1206)
— резистор (10K, 1206)
— батарейки AAA
— (2) каменные банки
— двухкомпонентные крышки для консервирования
— алмазное сверло
— паяльник
— инструменты для зачистки проводов
— наждачная бумага
— молоток
— шпиндельная шлифовальная машина (опция)
— пробка (опция)

Фото: Сара Пиз

STEP 1
Используя документацию Дэвида Меллиса для Fab Speakers, спаяйте вместе электрические компоненты с помощью паяльника, убедившись, что динамики поместятся в вашу банку — 66-миллиметровые динамики должны поместиться в небольшой каменной банке.

Альтернатива: вместо того, чтобы создавать свои собственные, вы можете разобрать существующие динамики. В наши дни обычно можно найти дешевые портативные устройства, которые будут работать идеально.

ШАГ 2
Теперь просверлите отверстия в дне ваших каменных кувшинов — алмазное сверло сделает эту работу. Будьте осторожны и обязательно наденьте защитные очки перед началом сверления. Пока вы сверляете отверстия, убедитесь, что стекло влажное — по одному отверстию в дне каждой банки.

Примечание. Это самая сложная часть сборки.

Фото: Сара Пиз

ШАГ 3
После того, как все отверстия настроены, остается лишь поместить электронные компоненты внутрь банок. Громкоговорители идеально впишутся внутрь — удерживайте их на месте с помощью металлических полос двух частей каменных крышек. Я решил использовать батарейки, поэтому единственные шнуры, выходящие из банок, — это аудиокабель 3,5 мм, который подключается к моему iPhone, и провод, соединяющий каждый динамик с печатной платой.

Батарейный блок припаян непосредственно к печатной плате, которая помещается в одну из банок.

STEP 4
Если вы хотите сделать динамик стойкой, вам понадобятся дополнительные материалы. Я сделал маленькие пробковые подставки, нарисовав нужную форму на пробке и с помощью шпиндельной шлифовальной машины придал ей форму. И вуаля! Ваши собственные динамики из каменной кувшины.

Фото: Сара Пиз

Спасибо, Сара Пиз!

Как сделать самодельный динамик?

Сегодня мы посмотрим, как сделать динамик из лома.

Основные части динамика

Важно получить некоторое представление о динамике, прежде чем мы начнем создавать свой собственный динамик.

Как работает динамик ???

Магнит и катушка играют важную роль в работе динамика.

Принцип

Это не что иное, как магнитное поле вокруг проводника. Когда ток проходит по проводнику (медь, металл, железо, алюминий), вокруг проводника (здесь звуковая катушка) создается магнитное поле.

При изменении направления тока направление магнитного поля (т. Е. Полюса поменяются местами) также изменится, как показано выше.

Когда в катушке создается магнитное поле, оно притягивается магнитом, если нет тока, то катушка не притягивается магнитом, потому что она сделана из меди.

Как этот магнетизм создает звук ???

Когда Катушка непрерывно притягивается и отталкивается, возникают вибрации. Обычно люди чувствуют вибрацию, когда находятся рядом с огромным динамиком. Это потому, что звук — это не что иное, как вибрация.

Другими словами, когда мы ударяем по стальной пластине какой-нибудь палкой, пластина издает какой-то странный звук.Означает, что эта вибрация пластины будет производить именно этот звук.

Что произойдет, если мы сможем контролировать этот вид вибрации…. ????

результатов ……., SPEAKER

Необходимые компоненты

  • Нам понадобится картон для дна
  • 3-4 визитки
  • Клей пистолетный
  • Неодимовый магнит
  • Несколько витков изолированного медного провода
  • Тарелка бумажная для использования с диафрагмой

ШАГ 1

Возьмите один кусок листа А4 и разрежьте его на части по 2 — 2.5 см друг от друга по вертикали

ШАГ 2

  • Оберните неодимовый магнит одним листом бумаги, чтобы придать бумаге цилиндрическую форму.

Примечание: Магнит должен свободно перемещаться внутри цилиндрической бумаги. Так что постарайтесь скрутить бумагу свободно.

  • Когда он будет завершен, поместите ленту на оба конца цилиндрической бумаги, чтобы сделать цилиндрическую форму.

ШАГ 3

  • Возьмите рулон тонкой медной обмоточной проволоки и обмотайте ее бумагой на 100–200 витков или намотайте плотно на ширину 1–1,5 см. Это звуковая катушка

Примечание: Катушку можно приобрести отдельно в любом намоточном цехе. Здесь, на картинке выше, я сломал свой старый маленький трансформатор, чтобы получить эти обмотки.

  • Присоедините эту звуковую катушку с диафрагмой (ничего, кроме нашей бумажной тарелки).

ШАГ 4

  • Возьмите бумажную тарелку и переверните ее вверх дном.Теперь отметьте центр с помощью циркуля или шкалы.
  • Теперь поместите звуковую катушку в центр и нанесите клей с помощью клеевого пистолета.
  • дайте ему высохнуть в течение 5 минут.

ШАГ 5

  • Сделаем паука. (Ничего, кроме подвески, которая помогает бумажной тарелке свободно вибрировать
    )
  • Возьмите 2 части посещения и согните их зигзагообразно, как показано на рис. Выше.
  • Теперь вставьте его в нижнюю часть бумажной тарелки.
  • Примечание: после наклеивания поместите сборку на стол. Рулон бумаги (звуковая катушка) не должен касаться стола. Если это так, то карта, которую мы использовали, не выдержит веса пластины. Так что попробуйте с более толстыми картами.

ШАГ 6

  • Теперь поместите блок динамика на любую пустую плату для карт. Это помогает динамику оставаться устойчивым при вибрации. (когда играет музыку)
  • Теперь наш динамик готов.
  • Подключите провода звуковой катушки к нашему усилителю….и наслаждайтесь музыкой.

Рабочий

Когда мы подключаем провода звуковой катушки к усилителю, в соответствии с выходом усилителя (проще говоря, o / p усилителя — это не что иное, как небольшой колебательный источник питания в соответствии с песнями), звуковая катушка ведет себя. как электромагнит.

Наконец, звуковая катушка начинает вибрировать из-за расположенного рядом магнита. Затем эти колебания будут расширяться с помощью прикрепленной к ней бумажной тарелки. Который создает звук.

На приведенной выше диаграмме показано включение усилителя для конкретной песни.

В простом,

Гц (герц) — это не что иное, как сколько раз за секунду питание отключается и включается усилителем.

Дб (децибел) — мощность, подаваемая на динамик.

На приведенном выше рисунке показано, что в среднем выходное напряжение усилителя составляло около 20 кГц. Это не что иное, как выходная мощность усилителя, колеблющаяся (выключение и включение) 20 000 раз в секунду при переменной Db.

Итак, когда мы подключим выход усилителя к звуковой катушке, он станет электромагнитом и будет вибрировать в среднем 20 000 раз в секунду при различных дБ. Это помогает диафрагме (бумажной тарелке) воспроизводить звук.

25+ креативных идей, которые легко воплотить в жизнь

Don Pedro Brooklyn поддерживается читателями. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Учить больше

Известно, что подъем динамиков над землей улучшает качество звука, особенно когда они установлены на чем-то, что предотвращает вибрацию.

Другое научное исследование показывает, что динамики должны находиться на том же уровне, что и уши слушателя, чтобы улучшить качество звука.

Вот почему здесь полезно иметь подставку для колонок.

Вместо того, чтобы покупать подставку для колонок в магазине, вы можете построить ее самостоятельно. Мы перечислили более 20 творческих идей подставок для колонок своими руками, которые вас вдохновят.

Кроме того, эти идеи помогут вам сэкономить деньги! Тебе любопытно, правда? Вот они!

Деревянная двойная стойка для колонок

Если у вас есть стереодинамик, вы можете сделать отдельную стойку для каждого из них.Если да, то эта деревянная подставка для колонок, сделанная своими руками, может быть ответом.

Это простая идея двойного динамика. Лучше всего использовать стереодинамик, для которого требуется пара стоек. Подставка для колонок своими руками полностью сделана из дерева.

Если вам интересно, вот шаги:

  1. Два прямых бревна одинаковой высоты и ширины,
  2. Две деревянные доски для основания каждой прямой доски,
  3. Две деревянные доски для кольев,
  4. Соедините и склейте их, чтобы получилась форма, как показано на рисунке ниже.
  5. После этого соедините основу и столбики с помощью небольших гвоздей.

Это эскиз,

Многофункциональная настольная подставка для динамиков

Если не верите, попробуйте тоже. Разница в высоте повлияет на качество звука. Но как определить идеальную высоту для прослушивания?

Что ж, вы можете попробовать удержать его на уровне, который вам комфортно слушать (вы можете попросить кого-нибудь о помощи). Затем сделайте эту современную многофункциональную подставку для колонок своими руками.

Он состоит из трех деревянных плит с двумя деревянными досками, покрывающими верхнюю и нижнюю части. Одна сторона намеренно оставлена ​​открытой.

Easy-peasy-limon squeezy, вам нужен только специальный клей для дерева, чтобы соединить их вместе, как показано на рисунке выше.

К тому же можно либо покрыть новой краской, либо оставить.

DIY Маленькая подставка для динамика из ПВХ

Ищете более дешевую альтернативу самодельной подставке для колонок?

PVC может быть лучшим ответом.Этот пример креативной подставки для колонок из ПВХ вас вдохновит.

Вы можете купить трубы из АБС или ПВХ, которые в основном выполняют ту же функцию.

Позже трубы должны быть обрезаны до заданного размера.

Чем меньше размер, тем более неустойчиво он удерживает динамики, поэтому будьте осторожны с измерениями.

Стойка для громкоговорителей Small Cinderblocks

stereo.net.au

Есть тысяча способов проявить творческий подход и различаться.В этом примере используется шлакоблок и две деревянные доски на каждом конце, окрашенные в черный цвет.

Как соединить доску с блоком?

Клей для дерева не подойдет, поэтому нужно использовать гвозди, которые, как видно, вбиты в доску до бруска.

На самом деле количество используемых шлакоблоков зависит от того, какой высоты вы хотите, чтобы этот динамик, сделанный своими руками, стоял.

Подставка для металлической трубы для тяжелого динамика

Трубы из ПВХ или АБС — отличная альтернатива подставкам для колонок своими руками.Однако он не вмещает тяжелый динамик.

Для крепления более тяжелого динамика необходим более прочный материал.

Что это? Что ж, как видите, металлическая труба — отличный ответ. Люди используют металлические трубы в качестве подставки, также намереваются уступить место электрическим проводам.

Тяжелому динамику нужна прочная подставка. Каркас этой стойки для громкоговорителей из металлической трубы называется Т-образным соединением, потому что форма напоминает букву T. Кроме того, вы можете видеть длину и ширину соединения.

Стойка для колонок Industrial Pipes

Хорошая особенность проекта «сделай сам» — это возможность совместить подставку для колонок с пространством.

Этот номер оформлен в простом индустриальном стиле. Вот почему подставка для колонок также выполнена в аналогичном стиле.

Стойка изготовлена ​​из металлических трубок черного цвета с серебряными кольцами, а сиденье — из дерева темного цвета. Высоту этой подставки для колонок, сделанной своими руками, можно отрегулировать в соответствии с вашими потребностями.

Подставка для колонок своими руками из деревянных ящиков

Никто из нас не требует сложного процесса своими руками, верно?

Это пример стойки для колонок, сделанной из деревянных ящиков.Для более крупного динамика вам может понадобиться короткая подставка.

Если это так, подойдет ящик!

В этом примере показан ящик из натурального дерева, используемый в качестве подставки для динамика. Если вы ищете что-то более уникальное, вы можете перекрасить его по своему усмотрению.

Например, сочетание с доминирующим цветом, используемым внутри комнаты. Убедитесь, что подставка находится рядом с электрическими схемами.

Подставка DIY для динамиков объемного звучания

Чтобы создать подставку для динамиков объемного звучания, вам понадобится выпрямленная древесина и несколько деревянных досок.

Это основные материалы. В комплект входят столярный клей, гвозди и другие необходимые инструменты. В основном доски идут по верхней и нижней частям.

Не забывайте, что вам необходимо знать размеры колонок, чтобы определить ширину и длину этих стоек.

Подвесные стойки для динамиков

Размещение стоек для колонок на полу, несомненно, займет некоторое пространство. Если это маленькая комната, это станет проблемой. Чтобы решить эту проблему, вы можете вместо этого повесить динамики.

Как это сделать? Что ж, это просто. В этом примере показана стойка для громкоговорителей, сделанная своими руками.

Если вы умеете сваривать металлические детали, это, безусловно, несложный проект. Каркас и подставка соединяются между собой винтами.

Настольная подставка для колонок Metal Pipes

Динамики должны сопровождать компьютер для улучшения качества звука.

Иногда необходимо установить громкоговорители на определенный уровень, чтобы улучшить качество звука. Эта идея показывает вам, как сделать подставку для колонок своими руками из металлических труб.

Очевидно, что для создания одной настольной подставки для колонок вам понадобятся как минимум четыре металлических трубы и одна деревянная доска. Так металлические трубы проходят под доской.

Крепятся винтами плотно. Чтобы уменьшить скользкость, можно добавить покрытия под трубы.

Маленькая подставка для двух динамиков из ПВХ

ПВХ

— отличная альтернатива для тех, кто хочет простой и доступный по цене материал, но при этом долговечный.

Перед изготовлением подставки из ПВХ отмасштабируйте конструкцию, правильно измерив ширину и длину динамиков, чтобы ПВХ полностью соответствовал вашим потребностям.

Конструкция подставки для колонок, которая сделана из труб ПВХ, проста. Вы можете использовать трубку из ПВХ между двумя деревянными досками или трубку из ПВХ между двумя частями металлических досок.

Изготовленная на заказ подставка для динамика из ПВХ трубки

Саймон Эшмор на Instructable.com

У вас есть домашняя студия?

Что ж, если вы не хотите платить в розницу за какие-то стойки для колонок, которые вам нужны, вы можете поискать в Интернете несколько шагов по созданию стоек для колонок своими руками.

Один из самых популярных материалов — трубка из ПВХ.Диаметр трубки можно отрегулировать в соответствии с вашими потребностями.

Во-первых, трубку наполняют песком, чтобы она была прочнее.

Затем он помещается между двумя кусками дерева, которые были масштабированы и спроектированы. Помните, что стойки должны быть прочными, чтобы выдерживать вес динамиков.

Маленькая подставка из ПВХ для тяжелых динамиков

Для тяжелых динамиков требуются прочные стойки. Несмотря на то, что ПВХ — вполне доступный материал, он обеспечивает необходимую вам прочность.

Возможно, вам понадобится три куска ПВХ трубок для каждой стойки.

Как видите, вам понадобится; 6 трубок из ПВХ и 8 деревянных досок, потому что вы хотите создать слои на каждом конце подставки.

Тонкая подставка для колонок из ПВХ

Этот динамик намного тоньше, чем предыдущие конструкции из ПВХ. Трубка высокая и тонкая, подходит для средних динамиков. В этой модели, сделанной своими руками, вам понадобится всего 4 деревянных доски и 2 трубы из ПВХ.

Комбинированный

Если динамик слишком тяжелый или если вы хотите сэкономить место, вы можете объединить одну стойку с другой вот так.

Обычно вы соединяете доски вместе, но трубы ПВХ не соприкасаются друг с другом, оставляя между ними значительный зазор.

цветной

Чтобы стенды выглядели более привлекательно, покрасьте их в предпочитаемые вами цвета. В этой модели доски сделаны более темными и гладкими, а трубки окрашены в черный цвет.

Бетонные стойки ИКЕА

Еще одна альтернатива деревянным доскам — бетон. Он также предлагает более прочную базу.

  1. Сначала определите масштаб баз.
  2. Затем сделайте деревянный каркас для формования бетона.
  3. После этого вбейте в форму необходимые металлические трубы.
  4. Когда он высохнет, снимите деревянную раму и вставьте провода в трубы.

Подставка для акустической системы Tiny Wire

При покупке подставки для динамика необходимо учитывать размер динамика и комнату.

Эта очаровательная крошечная подставка для колонок может быть решением, если она небольшая и комната ограничена.

Изготовлен из гнутой проволоки, прикрепленной к куску толстой доски. Эта простая подставка для колонок станет ценным украшением стола.

Подставка для трубки DIY

by TheSoes76 на Instructable

Вы должны уведомить гладкую квадратную деревянную деталь. Он соединен с металлическими трубами, по одной под каждым углом. В нижней части каждой трубы установлена ​​накладная заглушка.

Во избежание скольжения под колпаком следует также установить резиновую ножку. С левой стороны или на любой другой стороне просверлено отверстие для провода динамика, чтобы провод мог проходить через трубу.

Подставка для колонок Creative из ПВХ

Эта стойка для перископических колонок действительно необычна. Это также удобно, потому что провод динамика может быть организован внутри трубы из ПВХ.

Как вы могли заметить, трубы ПВХ тоже бывают разных размеров. Затем вам также нужно будет вынуть внутреннюю часть динамиков и поместить их в отверстия перископа.

Подставка для одного динамика из медной трубы DIY

Медная труба обычно используется в водопроводной системе.Это трубка, по которой поступает вода. Причина, по которой это отличный проект DIY, заключается в том, что он перерабатывает старые медные трубы.

Однако этот проект требует сварки труб вместе, пока не будет получен каркас, показанный на рисунке.

Кроме того, провод динамика не может проходить через трубу, потому что внутренняя часть слишком узкая.

Еще одна бетонная подставка для громкоговорителей своими руками

Это еще один пример бетонной стойки для колонок. Поскольку форма похожа на наконечник стрелки, вам может потребоваться отформовать бетон по частям и соединить их вместе в конце.Убедитесь, что динамик может стоять прямо на поверхности.

Стойка для громкоговорителей из шлакоблока, высокая

Бетонная подставка для колонок может показаться сложной задачей, если ее конструкция слишком сложна.

Если вам нужна прочная, прочная, но легкая подставка, то эта простая подставка для громкоговорителей, сделанная своими руками из шлакоблоков, — это то, что вам нужно.

Самый простой способ — сложить шлакоблоки один за другим. Однако, чтобы они не упали, можно нанести цементный раствор на обе стороны блоков.

Z-образная подставка для колонок

Прямая стойка для колонок некоторым может показаться слишком обычной. Если это проблема, попробуйте сделать эту уникальную Z-образную подставку для колонок своими руками. На приведенном выше рисунке показаны правильные размеры рамы, включая ширину и длину верхней и нижней панелей.

Это результат; Z-образная подставка для колонок выглядит современно и изысканно. Вы можете раскрасить подставку по своему вкусу. Этот решает покрыть дерево лаком.


Вам также могут понравиться другие идеи своими руками:


Подставка для динамика в деревенском стиле

audiokarma.org

Еще одна вещь, которую следует учитывать при изготовлении подставки для колонок своими руками, — это то, хотите ли вы сочетать ее с существующей темой в вашем помещении.

Например, вы применяете деревенскую тему в гостиной.

Значит, трибуны должны быть в одном стиле?

Как вы могли заметить, древесина представляет собой натуральный ствол с неструктурированной формой.Причем лак еще и более темный, напоминающий натуральный цвет дерева.

Полированная деревянная подставка для колонок

Как вы могли заметить расположение леса, этот дизайн предлагает современный штрих. На каждой подставке два прямых бревна образуют V-образную форму.

Эта отличительная черта отличает его от старого стиля жесткой конструкцией.

Кроме того, вся древесина красиво покрыта лаком. Кроме того, контраст между натуральным темным прямым деревом и классной доской просто великолепен.

Подставка для динамика DIY со стойкой

В наши дни люди ищут многофункциональную мебель. Это экономит деньги и место.

Это один из примеров. Эта подставка для динамика выполняет две функции: подставка для динамика и стойка.

На этой стойке можно разместить два или три динамика. Если нет, то стойку можно использовать для чего-нибудь еще.

Чтобы было красивее, покройте дерево лаком, как в примере выше. Убедитесь, что он стоит возле стены или какой-либо устойчивой мебели, чтобы он мог правильно стоять.

Подставка для колонок DIY Square Box

Для создания этой подставки для колонок, сделанной своими руками, вам нужно вырезать несколько кусков деревянной доски и нанести удар.

Так как для каждой стойки требуется две доски, вам придется вырезать верхнюю часть, сделав семь отверстий для ударов.

Внизу на каждом углу установлен металлический отключающий колпачок. В завершение не забудьте покрыть их лаком, чтобы они выглядели более гладкими.

Devon Turnbull’s Ojas Speakers запускает наборы для самостоятельной сборки

Девон Тернбулл — представитель уличной культуры, OG, который прорезал свои зубы как соучредитель Nom De Guerre, проницательного нью-йоркского лейбла мужской одежды, который на десятилетия опередил свое время и впоследствии оказал влияние на тонны современных брендов от Noah до Awake и YEEZY.Но в последнее время Тернбулл привлек внимание своими проектами, связанными с аудио.

Ojas — это марка произведенных Turnbull колонок ручной работы, обеспечивающих качество звука, которого так жаждут заядлые аудиофилы. Помимо разработки индивидуальных звуковых систем для всех магазинов Supreme, его работы также украшали такие заведения, как Public Records, и недавно доказали свою ценность для музея, когда набор, который он разработал для Вирджила Абло, был представлен на его передвижной выставке «Фигуры речи». .

Теперь Тернбулл хочет взять свои дорогие колонки и превратить их в нечто, что позволит людям поиграть своими руками в период, который он описывает как «прекрасное время для самостоятельной работы.С помощью Абло Тернбулл собирается выпустить серию комплектов динамиков, которые научат людей, как построить одно из его высококлассных домашних творений в относительном комфорте карантина. Это один из способов распространения чего-то позитивного в смутное время, в то же время надеясь научить людей мастерству и увлечению оджасом.

Вы всегда были большим оратором?

В школе я изучал звуковую технику, так что мое основное образование — звук. Но моя карьера в течение 20 лет была на 90% эстетической.Дизайн одежды и разработка продуктов.

А еще вы твердолобый винил. Что такого особенного в этой среде, что делает ее такой важной для ваших отношений со звуком?

Мне очень нравится аналоговый процесс шага один, шаг два, шаг три, шаг четыре. Винил прекрасен тем, что он как отражение звука, который изначально был произведен. Нащипанные струны создавали в воздухе вибрацию, которая перемещала диафрагму микрофона, которая преобразовывалась в аналоговый электрический сигнал один к одному.Этот сигнал был записан в запись посредством прямого отпечатка звуковых волн. Вы вставляете иглу в пластинку, которая улавливает ту же самую вибрацию и снова превращает ее в электрический сигнал. Это как вода, текущая по трубе.

Мне интересно, какая часть реакции мира, желающего вернуть материальность вещей, важна в том, что вы делаете. С чего начинается тот, кто пытается проникнуть в ваш мир? Есть простой способ?

Мне потребовалось не менее десяти лет, чтобы получить полную систему такого уровня снаряжения.Мое снаряжение становится очень дорогим, потому что оно делается вручную в Нью-Йорке мной и несколькими людьми, с которыми я очень тесно работаю. Здесь дорого делать вещи, и дорого делать вещи в небольших количествах. Но есть небольшие шаги, которые вы можете предпринять для создания такой системы.

Я думаю, что важно просто начать с общего направления, в котором вы хотите двигаться с точки зрения системы, с которой вы действительно можете эмоционально связаться, и бюджета, который вы можете себе позволить. Затем вы находите компоненты и детали и начинаете работать в этом направлении.Вы можете найти очень недорогое снаряжение, и, насколько это возможно, я стараюсь помогать людям в этом. Есть много маленьких хитростей, которые вы можете проделать. Хотя, по общему признанию, требуется много исследований, чтобы найти эти вещи.

Значит, это не бизнес, а практика?

Я думаю, что это бизнес, больше похожий на художественную практику, чем на типичный бизнес по производству дизайнерских изделий — и это действительно хорошее место для меня прямо сейчас. Я занялся этим, потому что было оборудование, которое я хотел, которое я либо не мог себе позволить, либо я понял, что смогу его построить — и это в конечном итоге принесет мне больше удовлетворения, чем просто покупка его с полки.

Таким образом, время COVID-19 — прекрасное время для хобби и «сделай сам». Вот как я попал туда, где я есть. Я имею в виду, если честно, у меня нет стратегии или плана того, что я делаю. Я просто развитый любитель / создатель.

Я чувствую, что есть немного желания сохранить мастерство в том, что вы делаете. В наши дни действительно не так много мест, где можно было бы приобрести суперспециализированные аудиокомпоненты или детали, не говоря уже о том, чтобы починить или отремонтировать винтажные вещи.

Это огромная проблема, с которой я сталкиваюсь, потому что я много работаю с парнями, которые являются последними в своем роде. Они действительно никому не завещали свои знания. Например: Большинство моих колонок основаны на философии дизайна и структуре, разработанной Western Electric и Altec Lansing в период между 1920-ми и 1990-ми годами. Все драйверы, которые я использую на своих колонках, сделаны в Оклахома-Сити этим парнем, Биллом Ханушаком, который всю свою карьеру работал инженером в Altec Lansing.

Altec приобретали много раз за последние 30 лет, но после продажи Altec они отказались от профессионального аудио. Они просто хотели заняться производством пластиковых компьютерных колонок и наушников. Итак, у Билла есть невероятная история, он управлял этим заводом для них. В итоге он получил все IP, красители и инструменты, используемые для производства этих динамиков, чтобы он мог продолжать обслуживать и воспроизводить эти устройства. Они просто дали ему все, чтобы он все еще мог производить точные, индивидуальные копии Altec.Но он открыто хочет уйти на пенсию.

Если он, наконец, перестанет делать это, то мне и всему аудио-сообществу предстоит выяснить, как продолжить производство вуферов Altec 416 и 414, которые являются важным строительным блоком для всех этих типов систем. Бесчисленные аудиофилы по всему миру используют эти драйверы.

В то же время у вас есть этот мир аудиофилов, который взрывается, и все больше и больше людей увлекаются старыми вещами и качественными продуктами в целом.Теперь, когда такие парни, как Вирджил Абло, также продвигают это движение на огромных платформах, какими еще способами вы пытаетесь вовлечь в это больше людей?

Я хочу, чтобы DIY больше стал частью моего бренда. Я думал о том, чтобы попытаться предложить комплект для сборки динамиков как можно дешевле. Это сложно. Я могу получить все компоненты из мест, которые все еще поставляются, и я мог бы провести что-то вроде онлайн-сборки на House Party или Zoom. Было бы лучше, если бы я мог отправить их людям в плоской упаковке.Это дало бы людям возможность заняться чем-то более увлекательным и физическим, чем просмотр Netflix.

Я работал над тем, чтобы вывести на рынок эту небольшую колонку, которая похожа на коробку объемом один кубический фут с коаксиальным драйвером в ней, и я надеюсь, что эта колонка — первая колонка, которая у меня есть, которую я действительно смогу продать. более широкая группа. Его до сих пор делают здесь, в Бруклине. Это будет недешево — 5000 долларов за пару колонок по-прежнему желательны, но это не безумие. Это может быть возможность привлечь гораздо больше людей к DIY-аудио, и, прежде чем это закончится, вы могли бы создать себе симпатичный маленький Hi-Fi.

Взгляните на обучающие видеоролики «Сделай сам» Девона Тернбулла ниже. Комплекты Ojas DIY представлены в двух разных моделях: комплект колонок для книжной полки за 1400 долларов и комплект 2-полосных динамиков за 2400 долларов. Онлайн-заказы принимаются через canary—yellow.com/, а другие объявления появляются в Instagram Тернбулла.

Сборка акустической системы для ПК своими руками

Меня укусила аудиофильская ошибка в относительно молодом возрасте. Когда я был подростком, родители купили мне стереосистему высокого класса с тюнером, эквалайзером, двойной кассетной декой, CD-чейнджером на 25 дисков и массивными трехполосными напольными динамиками.Примерно 25 лет спустя я не мог понять, почему они подарили мне эту систему, поскольку я не проявлял особого интереса к музыке до того момента, и я без сомнения знаю, что они не могли себе этого позволить. Тем не менее, я внимательно его слушал и в конце концов развил любовь к музыке и способность отличать, когда что-то звучит хорошо, а когда нет.

Мне так и не удалось изучить все тонкости аудиооборудования, поскольку консольные игры, компьютеры и фотография занимали большую часть моего свободного времени в течение последних двух десятилетий.Однако недавно появилась возможность еще раз повозиться с моей звуковой системой, и я не мог упустить ее.

Недавно я взял в руки напольные колонки, которые у меня были в подростковом возрасте. В качестве побочного проекта я обратил внимание на колонки для ПК Logitech G51. Много лет назад, когда я купил, это была очень популярная установка для игровых динамиков, но уже какое-то время я использую их в 2.1-канальной конфигурации, подключенной к моему рабочему столу.

Сателлитные динамики Logitech оснащены двумя двухдюймовыми динамиками с максимальной выходной мощностью 20 Вт при 8 Ом.Сабвуфер оснащен 5,25-дюймовым динамиком мощностью 56 Вт при сопротивлении 2 Ом. Система также включает удобную панель управления для вашего стола для регулировки общей громкости, уровня сабвуфера, центрального уровня и уровня объемного звука, а также для отключения звука. Есть даже встроенный разъем для наушников и микрофона. Logitech заявляет, что в целом вы можете ожидать частотную характеристику от 36 Гц до 20 кГц.

Это ваша обычная настольная акустическая система. Мне он нравится, потому что он хорошо звучит, а панель управления весьма полезна. Но, как и все системы, здесь есть возможности для улучшения, и в этой статье я стремлюсь собрать воедино систему «сделай сам», чтобы посмотреть, смогу ли я скомпилировать что-то, что звучит еще лучше, не разбивая банк.

При сборке подобной аудиосистемы вам понадобится несколько ключевых компонентов, а именно набор пассивных динамиков, усилитель для подачи питания на динамики и, желательно, особенно если вы выберете небольшие полочные динамики, — сабвуфер для передачи более глубоких басов. Пассивные динамики просто означают, что у них нет встроенного усилителя, как у активных или активных динамиков.

Стоит подчеркнуть, что самостоятельная настройка не требуется.Универсальные системы от Logitech, Creative и Bose идеально подходят для большинства людей и для большинства пользователей. Но если вы похожи на меня — любитель, который стремится к «выше среднего», вам действительно нравится музыка или вы просто не можете не пройти через следующую кроличью нору — ну, вы поймете.

Когда я купил свой домашний аудио / видео ресивер (Pioneer VSX-519V) около 11 лет назад, я также купил пару полочных колонок Insignia NS-B2111 и сабвуфер Polk Audio SW110. Все они продавались как пакет, так что я подумал, почему бы и нет, это отлично подойдет для консольных игр.

Как оказалось, это было немного слишком много для человека, живущего в непосредственной близости от других. Увы, мне пришлось положить сабвуфер на хранение и отключить все басы полочных динамиков, чтобы успокоить соседей. По сути, они стали прославленными телеведущими на следующее десятилетие.

Теперь, когда я живу в доме без соседей, живущих сверху, я хотел посмотреть, на что действительно способны Insignias.

Незаметно для меня несколько лет спустя, полочные колонки Insignia стали немного культовыми в сообществе аудиоэнтузиастов из-за их качества звука по сравнению с аналогичными, но намного более дорогими колонками.Черт возьми, есть даже руководства о том, как обновить внутренние компоненты для еще большей производительности, но, возможно, я оставлю это на другой раз.

Я не помню, сколько они продавались в то время, но полагаю, что комплект с ресивером, сабвуфером и динамиками стоил около 400 долларов.

Insignia уже давно сняла с производства эти колонки, хотя вы можете купить подержанную пару на eBay примерно за 70 долларов. Они оснащены 6,5-дюймовым низкочастотным динамиком из углеродного волокна и 1-дюймовым высокочастотным динамиком с шелковым куполом с частотной характеристикой от 50 Гц до 20 кГц, чувствительностью 90 дБ и максимальной мощностью 120 Вт при 8 Ом.

Затем мне нужно было выяснить, как их запитать. Логичным решением было бы перенести A / V-ресивер Pioneer из гостиной в мой офис, но это вызвало несколько проблем. Ресивер занимал бы у меня на столе очень много места, но, как я подтвердил во время прослушивания напольных динамиков, ему не хватало силового блока.

Я поискал ресивер большей мощности, но результаты не впечатлили. Я обнаружил, что в большинстве A / V-приемников количество каналов имеет приоритет над выходной мощностью.Другие кандидаты были вне моего ценового диапазона. И действительно, ни один из них не подошел бы для этого проекта, поскольку они занимали бы много недвижимости на моем столе.

Мне было нужно специальное устройство, компактное и доступное по цене. Мне был нужен мини-усилитель, и это именно то, что я получил.

Fosi Audio BT20A — это мини-усилитель мощности класса D со встроенным Bluetooth-соединением. Он рассчитан на 100 Вт RMS x 2 и оснащен переключателем питания на передней панели, а также регуляторами громкости, высоких и низких частот.На задней панели вы получаете левый и правый входы источника RCA, выходы для левого и правого динамиков, разъем питания 24 В и антенну для Bluetooth … все в корпусе, который едва ли больше двух колод игральных карт, и все это менее чем за 80 долларов .

Сказать, что я был настроен весьма скептически, было бы преуменьшением. Как эта крошечная коробочка будет обеспечивать необходимую мне мощность, было мне непонятно, и даже если бы это было возможно, это, вероятно, звучало бы как полная ерунда. Я нашел утешение в почти 375 обзорах Amazon, в среднем 4.Однако 4-звездочный рейтинг. «Если он воняет, я могу просто отправить его обратно», — сказал я себе.

Затем я обратил внимание на источник звука. Мой устаревший ПК оснащен картой Sound Blaster X-Fi Xtreme, поддерживающей частоту дискретизации 96 кГц и битовую глубину 24 бита. Существуют гораздо лучшие карты, но для целей этого проекта эта карта подойдет.

Настроить все было достаточно просто. Используя провод динамика 16 калибра, я подключил Insignias к мини-усилителю с помощью банановых вилок.Провод 3,5 мм-RCA обеспечивал соединение между моим компьютером и усилителем. Затем я подключил адаптер переменного тока, подключил его к резервной батарее и отправился на гонки.

Мои первые впечатления были неоднозначными.

Мини-усилитель Fosi Audio просто поразил меня. Он работает несколько дней, и его невероятно легко настроить и использовать даже для человека с очень небольшим опытом работы со звуковым оборудованием. Регуляторы низких и высоких частот обеспечивают базовый, но значимый контроль над выходом.Я устанавливаю регулятор громкости усилителя примерно на 35 процентов и соответствующим образом регулирую его с помощью ползунка на ПК или регулятора громкости на клавиатуре.

Мне хватило смелости довести усилитель до 45% с Insignias. Это намного громче, чем я когда-либо слышал (это отчетливо слышно на противоположной стороне дома), но при этом остается кристально чистым, без искажений или клипсов. Даже после продолжительных сеансов прослушивания усилитель остается теплым на ощупь. Мне бы очень хотелось, чтобы у него был пульт дистанционного управления для использования в нестандартных настройках (например, в качестве замены A / V-ресивера), но нищие не могут выбирать.

Проблема, которую я обнаружил — и она не была полностью неожиданной — заключается в том, что полочные колонки просто не воспроизводят много басов.

Поворот регулятора низких частот на усилителе действительно оказывает заметное влияние, но обеспечивает более легкий, резкий эффект на средних настройках и искусственный, нежелательный звук на высоких уровнях. В любом случае, это не тот громкий бас, который нужен системе, чтобы сделать ее законченной, и это было проблемой.

Fosi Audi продает 2.1-канальный усилитель, но это мне не очень помогает, так как он предназначен для пассивных сабвуферов и обеспечивает только 50 Вт x 2 на основные каналы — половину того, на что способен BT201A.Я ломал голову, но решение все время смотрело мне в лицо — сабвуфер Logitech!

Сабвуфер служит основным концентратором для системы Logitech. Все подключается к субмарине и выходит из нее. А подключение очень простое — просто протяните кабель 3,5 мм от аудиовыхода на звуковой карте, подключите блок управления и подключите любые динамики, которые хотите использовать.

Используя сплиттер 3,5 мм, я провел одну линию к усилителю Fosi Audio, а другую — к задней части сабвуфера, за исключением того, что я не подключил сателлитные динамики.Вуаля! Теперь у меня был глубокий бас, которого так отчаянно не хватало. И действительно, он работает даже лучше, чем я мог ожидать, поскольку панель управления Logitech позволяет мне набирать силу и громкость басов, не возясь с какими-либо настройками на задней панели сабвуфера.

За эти годы я использовал несколько компьютерных акустических систем — на ум приходит печально известная Klipsch ProMedia 2.1 — но эта самостоятельная установка, безусловно, лучшая. В этой системе Франкенштейна есть все: от четкости и разделения инструментов до отсутствия шума в линии и огромной мощности.Все, что я поставил в очередь с использованием нового уровня потоковой передачи высокого класса Amazon, звучит превосходно. Мне он очень нравится, поэтому мне больно, что я не могу рекомендовать его другим, если только вы уже не владеете большинством компонентов, как я.

Предполагая, что вы начинаете с чистого листа, динамики обойдутся вам примерно в 70 долларов, усилитель Fosi Audio — примерно в 80 долларов, а респектабельная звуковая карта, вероятно, будет стоить около 40 долларов.

Только с этими компонентами вы стоите почти 200 долларов, без учета баса.Предположительно, активный сабвуфер можно было подключить через линейный вход, но я не уверен. Это легко еще 100 долларов или больше, если у вас его еще нет. Вы можете купить довольно симпатичную настольную аудиосистему за 300 долларов.

Если вы из тех, кто предпочитает минималистский вид, возможно, что-то подобное не для вас. Полочные колонки имеют высоту примерно 8,5 на 13,5 дюймов и занимают приличное место на моем большом столе. Что еще хуже, у усилителя Fosi Audio есть много неприглядных проводов, выходящих на заднюю его часть, и в моем случае панель управления Logitech — еще один аксессуар, занимающий много места.К счастью, у меня уже было большинство необходимых компонентов, и мне пришлось выложить из своего кармана около 80 долларов за мини-усилитель.

Для некоторых настоящая привлекательность такой установки заключается в ее гибкости. С предварительно настроенной системой вы точно знаете, что получаете и чего не получаете. Когда вы собираете все вместе, небо является пределом с точки зрения настройки, поскольку существует почти бесконечное количество комбинаций, которые вы можете использовать.

Если представленные здесь колонки Insignia вам не нравятся, вы можете легко заменить их на полочные колонки Polk Audio T15 (99 долларов США), полочные колонки Pioneer SP-BS22-LR (также 99 долларов США), книжную полку Klipsch R-15M. (158 долларов) или более дорогой Elac Debut 2.0 B6,2s (224,98 доллара США), и все они высоко ценятся. При желании вы можете взять что-нибудь, что использовали через eBay или Craigslist, если чувствуете себя так уверенно.

То же самое можно сказать и об усилителе и сабвуфере. Как упоминалось ранее, у Fosi есть мини-усилитель для пассивных сабвуферов и даже ламповый усилитель, который, без сомнения, предлагает совершенно другой звук. Или, черт возьми, если у вас есть комната, вы даже можете поменять полочные колонки на пару напольных колонок и избавиться от необходимости в отдельном сабвуфере.Все сводится к тому, насколько вы вовлечены, что у вас уже есть под рукой и сколько денег вы хотите потратить.

Если вы находитесь в похожей лодке и любите возиться со звуковым оборудованием, попробуйте. Эта установка на дрожжах лучше, чем все, что я прослушивал, и я с нетерпением жду улыбок, которые она принесет мне в будущем.

Ярлыки покупок
  • Книжная полка и система сабвуфера Edifier S350DB на Amazon
  • Klipsch ProMedia 2.1 колонки THX для ПК на Amazon
  • Настольные колонки Audioengine A2 Plus на Amazon
  • Polk Audio T15 Полочные колонки на Amazon
  • Динамики Bose Companion 20 на Amazon
  • Monoprice DT-4BT настольные активные колонки на Amazon

Изготовление аудиоколонок из бытовых материалов

Майк Исли
Разработчик продукта

Вашим ученикам нравится слушать свои любимые плейлисты на MP3-плеерах и мобильных телефонах.Благодаря этому увлекательному заданию теперь они могут понять, как их наушники или динамики создают любимые им звуки. Они сделают колонки из обычных бытовых материалов и в процессе откроют для себя науку о том, как колонки создают звук.

Фон

Аудиоколонки состоят из тонкой катушки из медного провода (звуковой катушки), которая окружает неподвижный постоянный магнит. Верх звуковой катушки прикреплен к центру тонкой конической бумажной диафрагмы.Катушка и диафрагма могут двигаться свободно. Поскольку звуковой электрический сигнал исходит от радио, MP3-плеера или мобильного телефона, он попадает в звуковую катушку. Электронный поток через катушку создает электромагнит с северным и южным полюсами. В отличие от постоянного магнита, электромагнит может переключать свои полюса, меняя направление потока электронов. Усилитель в музыкальном устройстве постоянно переключает направление потока электронов, что заставляет магнитные полюса звуковой катушки колебаться назад и вперед с севера на юг.Это приводит к двухтактному эффекту, поскольку постоянные полюса окружающего магнита притягиваются, а затем отталкиваются от переключающих полюсов электромагнитной звуковой катушки. Это притяжение и отталкивание звуковой катушки заставляет подключенную диафрагму вибрировать вверх и вниз, создавая звуковые волны для голоса и музыки. См. Поперечное сечение динамика (рис. 1) ниже 1 .

Рис. 1 Поперечное сечение динамика.

Материалы

На группу

Подготовка учителей

  1. Разделите класс на 10 лабораторных групп по 2–4 ученика.
  2. Отрежьте двадцать кусков по 90 см из соединительного провода №22 и снимите 2 см изоляции с обоих концов.
  3. Раздайте материалы каждой группе.
  4. Приобретите несколько радиоприемников AM / FM или портативных стереосистем (бум-боксов), которые имеют мощные усилители, управляющие их динамиками.Маленькие устройства, такие как MP3-плееры или сотовые телефоны, не будут работать, потому что их аудиосигналы слишком слабые. Убедитесь, что в этих радиостанциях есть стандартные разъемы для наушников (3-1 / 2 мм, 1/8 дюйма).
  5. Перед тем, как отправиться в лабораторию, соберите громкоговоритель с круговой панорамой, чтобы ознакомиться с процедурой. Проверьте динамик, подключив его к разъему для наушников каждого радио или штанги. Увеличивайте громкость до тех пор, пока звук не станет слышен через форму для пирога.

Студенческий порядок

  1. Снимите корпус разъема наушников, повернув его против часовой стрелки.
  2. Проденьте оголенные концы двух соединительных проводов длиной 90 см через корпус, проденьте конец каждого провода через отверстие каждой стойки и плотно закрутите на стойке, чтобы обеспечить хороший контакт (см. Рис. 2).
  3. Добавьте лист бумаги в качестве прокладки между оголенными проводами, подсоединенными к стойке, чтобы они не были разделены между столбиками и оголенными проводами. Если они коснутся, они не будут передавать сигнал.
  4. Рисунок 2 Штыри для наушников с подсоединенным проводом.

  5. Наденьте корпус на оба провода и поверните по часовой стрелке, чтобы затянуть.
  6. Возьмите другие оголенные концы 2 соединительных проводов и оберните их вокруг винта каждого зажима типа «крокодил»; затяните отверткой с крестообразным шлицем (см. рис. 3). Это будет провод динамика, соединяющий гнездо наушников магнитолы с самодельной колонкой.
  7. Рис. 3 Зажимы типа «крокодил», прикрепленные к другим концам проводов.

  8. Оберните 6-метровый кусок неизолированного магнитного провода № 28 вокруг цилиндра такого же размера или немного большего размера, чем круглые магниты. Сделайте плотную узкую катушку, оставив примерно 25 см на каждом конце для обертывания левой и правой сторон катушки, чтобы катушка оставалась неповрежденной (см. Рис. 4). Оставьте 12–15 см на каждом конце, чтобы прикрепить зажимы типа «крокодил» на собранном вами проводе динамика. Эта катушка — ваша звуковая катушка.
  9. Рисунок 4 Змеевик с намотанными сторонами.

  10. Зашлифуйте эмалевое покрытие с каждого конца (от 3 до 5 см) проволочной катушки до оголенной медной проволоки, чтобы обеспечить хороший контакт с зажимами типа «крокодил».
  11. Сложите 3 круглых магнита в стопку на ровной поверхности и сдвиньте катушку с проволокой вниз на первый магнит, пока катушка не сравняется с верхом магнита (см. Рис. 5).
  12. Рисунок 5 Катушка проволоки на магнитах.

  13. Отцентрируйте алюминиевую форму для пирога наверху узла магнит-проволока (см. Рис. 6).
  14. Если поддон неустойчивый, вы можете поместить магнит в центр поддона, чтобы закрепить узел магнит-проволока под ним; однако без магнита звук будет громче.
  15. Рисунок 6 Узел поддона и магнита / проволоки (вверху).

  16. Вставьте штекер наушников в разъем для наушников радиоприемника и подсоедините 2 зажима типа «крокодил» к каждому концу проводов звуковой катушки.
  17. Включите радио, выберите станцию ​​и полностью увеличьте громкость. Если звука нет, убедитесь, что зажимы из крокодиловой кожи не соприкасаются и хорошо контактируют с отшлифованными концами проводов звуковой катушки. Если звука по-прежнему нет, проверьте оголенные провода в штекере наушников, чтобы убедиться, что они все еще разъединены.

Расширение возможностей

  1. Поместите несколько кристаллов песка или соли на полпути между центром и внешним краем сковороды, а затем включите радио.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
