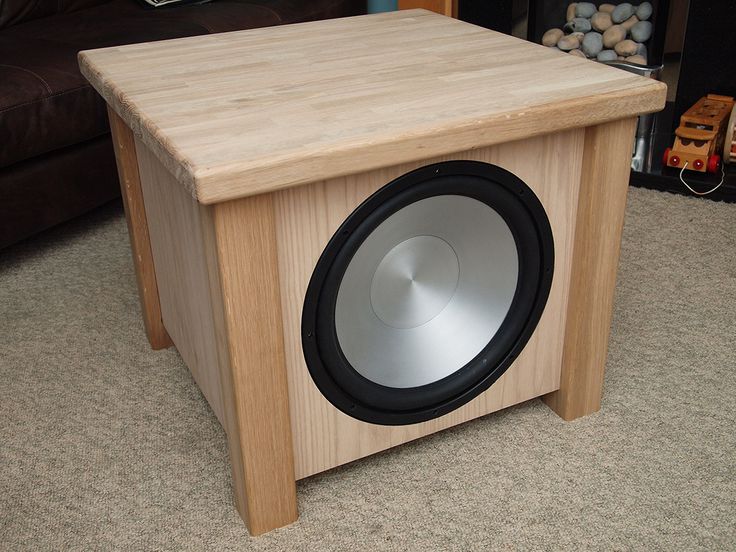

Выбор динамика для самодельного сабвуфера

Первый и самый важный этап при изготовлении сабвуфера своими руками — это правильный выбор низкочастотного динамика. От его характеристик будет зависеть качество звучания всей системы. На что обратить внимание при выборе НЧ-головки:

Диаметр диффузора — оптимально 10-15 дюймов для домашнего сабвуфера
Мощность — не менее 150-200 Вт RMS
Чувствительность — желательно не ниже 88-90 дБ
Диапазон воспроизводимых частот — нижняя граница 20-30 Гц
Параметры Тиля-Смолла — Qts, Vas, Fs (необходимы для расчетов)

Хорошим выбором будут специализированные сабвуферные динамики известных брендов — JBL, Peerless, Scan-Speak, Morel и др. Но можно использовать и более бюджетные варианты, например, 30ГД-2 от «Геликон».

Расчет параметров корпуса сабвуфера

После выбора динамика необходимо рассчитать оптимальный объем и конфигурацию корпуса сабвуфера. Для этого используются специальные программы, например, WinISD. Основные типы акустического оформления:

Закрытый ящик — самый простой вариант
Фазоинвертор — позволяет получить более низкую граничную частоту
Бандпасс — дает высокое звуковое давление

При расчетах учитываются параметры выбранного динамика. Цель — получить оптимальную АЧХ и звуковое давление в нужном диапазоне частот.

Необходимые материалы и инструменты

Для изготовления корпуса сабвуфера своими руками потребуются:

МДФ или фанера толщиной 18-25 мм
Брусок для усиления конструкции
Клей ПВА, саморезы
Синтепон для внутренней отделки

Материал для внешней отделки (пленка, шпон, краска)
Фазоинверторная труба (при необходимости)

Из инструментов пригодятся: электролобзик, шуруповерт, наждачная бумага, малярный скотч, измерительные инструменты.

Сборка корпуса сабвуфера

Процесс сборки корпуса сабвуфера включает следующие основные этапы:

Разметка и раскрой деталей корпуса согласно чертежам
Сборка стенок на клей и саморезы
Усиление конструкции внутренними брусками
Герметизация всех стыков силиконовым герметиком
Монтаж фазоинвертора (если предусмотрен)
Внутренняя отделка синтепоном
Подготовка отверстия под динамик

Особое внимание нужно уделить жесткости и герметичности корпуса. Любые щели и вибрации негативно скажутся на качестве звука.

Выбор и подключение усилителя

Для активного сабвуфера потребуется специализированный усилитель мощности. Основные требования к нему:

Мощность, соответствующая динамику (с запасом 20-30%)
Наличие активного кроссовера (фильтра низких частот)
Регулировка фазы и уровня сигнала
Защита от перегрузки и короткого замыкания

Многие производители выпускают готовые платы усилителей для сабвуферов. Их остается только установить в корпус и подключить. Более продвинутые DIY-энтузиасты собирают усилители самостоятельно.

Настройка и тестирование сабвуфера

Заключительный этап создания сабвуфера своими руками — это его настройка и проверка звучания. Необходимо выполнить следующие действия:

Подключить сабвуфер к остальной аудиосистеме
Настроить частоту среза кроссовера (обычно 80-120 Гц)
Отрегулировать фазу для согласования с основными колонками
Выставить оптимальный уровень громкости сабвуфера

Проверить звучание на различном музыкальном материале

При необходимости можно провести измерения АЧХ с помощью специального оборудования и внести корректировки.

Стоит ли делать сабвуфер своими руками

Изготовление сабвуфера своими руками имеет как преимущества, так и недостатки:

Плюсы DIY-сабвуфера:

Возможность существенной экономии на готовом устройстве
Получение уникальных характеристик под свои требования
Удовольствие от творческого процесса для энтузиастов

Минусы самодельного сабвуфера:

Необходимость специальных знаний и навыков
Затраты времени на проектирование и изготовление
Риск ошибок при расчетах и сборке
Отсутствие гарантии на готовое изделие

Для опытных DIY-любителей со всеми необходимыми инструментами самостоятельное изготовление сабвуфера может быть интересным и выгодным проектом. Новичкам же стоит хорошо взвесить свои возможности и сравнить затраты с ценой готовых моделей.

Заключение

Создание мощного сабвуфера своими руками — увлекательный, но довольно сложный процесс. Он требует серьезного подхода на всех этапах — от расчетов до финальной настройки. При правильном исполнении можно получить отличный по звучанию сабвуфер, не уступающий дорогим покупным моделям. Однако нужно быть готовым потратить немало времени и сил на его изготовление.

Самодельный сабвуфер, с претензией на Хай-Фай

14 апреля 2008, понедельник 18:11

_VANES_ [ ] для раздела Блоги

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Часть первая, теоретическая.
Активный сабвуфер своими руками.
В этой статье речь пойдет о самодельном сабвуфере в оформлении ЗЯ с корректором Линквитца. Идея собрать небольшой активный, а главное, качественно играющий сабвуфер витала давно, но всегда что-то мешало. Отсутствие денег, времени, и прочего. Но, поддавшись очередному весеннему обострению, решился на это дело, благо, многие нужные детали оказались в наличии.
Выбор концепции. Не секрет, что наиболее музыкальным оформлением из легко изготавливаемых является Закрытый Ящик. Недостатком ЗЯ является недостаточно низкая граница воспроизводимых частот. Либо, приходится жертвовать объемом, что очень не желательно для большинства горожан, живущих в квартирах. Что, если сделать активный фильтр, который нивелировал бы слишком быстрое падение отдачи на НЧ? Оказывается, такой вариант уже давно используется, и его автор – Линквитц.

Покопавшись в инете, были найдены очень интересные материалы на эту тему:
О корректоре Линквитца: http://electroclub.info/article/subs_linkwitz_bass.htm ;
Расчет корректора: http://electroclub.info/article/linkwitz_pro.htm ;
Номиналы деталей фильтра: http://electroclub.

info/samodel/sub_pred.htm .
Динамик выбран фирмы АСАлаб, находящейся в г.Калуге, его параметры написаны прямо на динамике, и немного отличаются от указанных на сайте производителя, но незначительно. Промер динамика значения параметров подтвердил. Замечательно.

Вот скриншоты с моими расчетными данными:

(кликните по картинке для увеличения)
Расчет Линквитца в Exel
Как видно, слева вверху введены данные моего динамика, правее расчетные значения добротности и резонансной частоты динамика в ящике без коррекции, желаемая низшая частота и добротность( Target Fsc, Target Qtc), еще ниже средняя планируемая мощность усилителя и расчетное значение давления в итоге ( Power Applied, Peak SPL). Ниже видим такую строчку: SubSonic Filter Enabled и циферку 25. Это желаемая настройка Сабсоника – фильтра, обрезающего инфранизкие частоты. В моем случае 25Гц было оптимально.
На графике синим показана АЧХ фильтра, итоговая коррекция. Наглядно видно, что поднимается диапазон 10-35Гц, именно там, где завал. Ниже 10Гц давным давно в работу включается сабсоник, обезая инфраНЧ, дабы не доволить динамик до перегрузки на неслышимых частотах.

(кликните по картинке для увеличения)
Расчет линкыитца в Exel скрин2
График Group delay – общее время групповой задержки, то есть запаздывание. На 20Гц 10мс – отличный результат!
Excursion vs Frequensy – зависимость смещения от частоты. Важно, чтобы синий и красный график не пересекались.
Power vs Frequensy. Требуемая мощность/частота. Заметно, что усилителя на 100Вт предостаточно.
Часть вторая, «деревянная».
Пора от расчетов приступать к действиям. Было решено делать саб кубической формы, со стенками по 40см. Передняя стенка двойная, сзади отсек под электронику. Головка ровно по центру лицевой панели. Ящик собирался на мебельные саморезы под шестигранник и на китайские каленые саморезы, клей ПВА и силикон.

(кликните по картинке для увеличения)
начало сборки
Выпиленные стенки, наживил на шурупы. Далее – сборка основательно, проклейка. откручиваем сначала три стенки из шести, промазываем клеем, прикручиваем. Затем следующие три стенки откручиваем, промазываем, ставим и намертво затягиваем. изнутри швы проходим смесью ПВА и опилок, благо их к этому моменту появится целый кучка.

(кликните по картинке для увеличения)
морда саба
В задней стенке необходим отсек для нашей электроники. Так же прокручиваем саморезами и шурупами со всех сторон. Нам нужна безкомпромиссная жесткость ящика. Если вы делаете оформление ЗЯ, то малейшая дырочка, щель, плохо прикрученная стенка будет пропускать воздух, что невозможно не услышать.

(кликните по картинке для увеличения)
зад саба, без отделки
Так, ящик собран. Что дальше? Пора придать ему нормальный внешний вид.

У меня была в запасе качественная самоклеящаяся пленка dc-fix. Цвет – под черное дерево. Шпатлюем сабик акриловой шпатлевкой по дереву, шлифуем шлифмашиной. Незаменимая вещь, должен вам сказать. Фотки в процессе:

(кликните по картинке для увеличения)
первый слой шпатлевки
Работы еще много. Глаза боятся – руки делают

(кликните по картинке для увеличения)
шпаклюем…
Уже что-то вырисовывается. Углы должны быть ровными, четкими. На плоскостях не должны быть ямочек, бугров. ровные углы и стенки — наша цель.
Фото ниже — последний слой шпатлевки, зачищен, и загрунтован. Вообще, грунтовать нужно перед каждым слоем, перед покраской или оклейкой пленкой, шпоном. Иначе — никак.

(кликните по картинке для увеличения)
финалный слой шпатлевки
Единственное, что я не учел, это то, что готовому ящику надо дать постоять месяц-другой. Шпатлевка видимо дает какую-то усадку, и проступили очертания шурупов и торцов  Но, это довольно буджетная конструкция, и можно закрыть глаза в принципе. Ящик получился очень жестким, тяжелым. Это очень хорошо.
А теперь очень важный этап – оклейка пленкой. Для этого надо подготовить столик, подстелить мягкую тряпочку под ящик. Так же, как и между слоями шпатлевки, наносится грунтовка. Сначала оклеиваете боковые стенки, верх и низ, начиная с низа. Учтите, что когда вы снимаете с пленки нижнюю бумагу, чтобы приклеить саму пленку, она электризуется, и все опилки, которых вы не замечали, вмиг прилипнут под пленку, и убрать их будет невозможно. По краю пленка отрезается острым строительным или канцелярским ножом. Затем передняя и задняя стенка. Края обрезаем ножом, проглаживаем не сильно горячим утюгом через бумагу. Получаем что-то вроде этого:

(кликните по картинке для увеличения)
саб с отделкой самоклейкой

(фото большие, осторожно)

(кликните по картинке для увеличения)
саб
Смотрится солидно, фирменно радует глаз. Далее ставим саб на шипы. Это даст отличное улучшение качества звучания, за счет виброразвязки с полом. Так сказать, стремимся к HI-FI. Надо сказать, установка саба на шипа изменила звучание в заметно лучшую сторону.

(кликните по картинке для увеличения)
шипы саба

(кликните по картинке для увеличения)
саб на шипах

Часть третья, электронная.
Нам предстоит собрать блок питания, усилитель и сам фильтр-корректор Линквитца.
Блок питания. У меня было два новеньких трансформатора ТС 160-3, каждый при соединении вторичных обмоток давал по 28 вольт. В итоге имеем выпрямленные +/- 35в. Блок питания из двух диодных мостиков, и по 2 конденсатора 4700мкФ 50в. Фильтр питается от стабилизированного источника. Фильтр запустился с первого раза, и проблем не вызвал. Некоторые номиналы подбирались, по лучшему звучанию. Усилителей было опробовано три: Усков, ТДА7294 с умощнением транзисторами, и просто ТДА7294 на хорошей печатке, а не как в наборах из магазина или в даташите…
Лучшее звучание получилось у просто ТДА 7294. Никаких щелчков, хлопков, гудения и прочих неприятностей. Хорошее, сочное звучание. ЕЕ мощности с головой хватает.

Часть четвертая, музыкальная.
Звучание саба очень нравится – мягкое, точное, четкое. На рок-балладах, спокойной музыке чуть ли не интимно-вкрадчивое, очень приятное. Интересно стало слушать рэп, и подобные стили музыки с преобладанием низких частот. В фильмах взрывы тоже создают должный эффект. Громкости хватает для средней комнаты. Для любителей повеселить соседей с соседней улицы будет явно маловато…

Обсуждение и критика здесь:
https://forums.overclockers.ru/viewtopic.php?t=251813

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.
В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я :), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб — 24 -63 Гц. Собранный саб выглядит так.

Общая конструкция очень похожа на общеизвестную конструкцию в инете.
Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.

Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля—Смолла. Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точные весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет ;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.

Предварительный усилитель собирал по схеме www. electroclub.info/samodel/sub_pred.htm
Печатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если она кому-то интересна, то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание тут. Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:

Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса — нарезанные листы журнала PC Week.
Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.

Плата оконечного усилителя на TDA7294

Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасса он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».

Питание из какого-то старого транса, опять мотанного самим. Трансформатор в древности стоял в каком-то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого-то усилителя, давно это было). Питание на оконечник +- 35 В.

Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой

Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.

600 р — напилили мне детали на корпус + материал + доставка до дома.
100 р — шурупы.
120 р — брус
250 р — трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р — герметик (просроченный)
50 р -скульптурный пластилин
200 р — 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба

Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленным усилком на 25 Ватт, если сделать на полную — это очень и очень громко. На полную включаю только когда хочу показать кому-либо всю мощь, похвастаться. Так сказать ЧСВ потешить 🙂 Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.

PS Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.

Когда у вас серьезный бюджет, часто предлагается вариант «Сделай сам» (или «Сделай сам»). Целая индустрия была построена вокруг толпы DIY. Аргумент в том, что вы можете сэкономить кучу денег, создав собственный сабвуфер. Но так ли это? Стоит ли делать сабвуфер своими руками? Они действительно экономят вам столько денег? Давайте обработаем некоторые цифры!

Одним из самых популярных вариантов сабвуфера, сделанного своими руками, является MartySub. Вы не можете размахивать палкой на форуме домашнего кинотеатра и не получить комментарий от кого-то, кто владеет им или предлагает его (кажется). Подводя итог, они продают корпус для сабвуфера и предоставляют инструкцию по сборке и список покупок. Вам решать, покупать или уже иметь все соответствующие инструменты. Хотя сборка не так уж и сложна, для получения профессиональной отделки, эквивалентной купленным в магазине сабвуферам, потребуются определенные навыки. Кроме того, вам нужно будет приобрести все необходимое (например, драйвер, усилители, клей, винты и т. д.). Наконец, это займет время. Сколько? Это будет зависеть от вашего мастерства и, возможно, от качества ваших инструментов.

В этой статье мы сравним самое маленькое предложение MartySub — 15-дюймовый сабвуфер Roundover MartySubs v2.1. Мы будем сравнивать его с сабвуфером Monoprice Monolith M-15 V2. Будет ли решение MartySub DIY стоить экономии по сравнению с сабвуфером Monoprice?

	Monoprice M-15 V2	Martysub 15 ″
Размер
.0031 23.0” x 20.0” x 25.5”
Driver Size	15″	15″
Driver	Included	Dayton RSS390HO ($269)
Amp	Включено	Dayton SA1000 (499 долл. США)
Корпус	Включите	$ 359
Цена
.0039

По размеру они довольно близки. Monoprice длиннее, но не так широк, как MartySub. Цены, очевидно, сильно отличаются, если не учитывать драйвер и усилитель. Но MartySub не учитывает все инструменты, оборудование, отделочные материалы и время, необходимое для завершения работы над сабвуфером.

С точки зрения производительности немного сложнее сравнить самодельный сабвуфер с купленным. Если мы посмотрим на характеристики MartySub, то в них указано >115 дБ при 24 Гц как единственная спецификация производительности. Таблица сравнения производительности (ссылка) не содержит никакой информации о указанном драйвере сабвуфера. Не совсем неожиданно, что они не указывают конкретную производительность. Они не знают, какой драйвер вы будете использовать, какой усилитель и насколько хорошо вы сконструируете кабинет (все это имеет значение).

Monoprice, с другой стороны, может предоставить очень конкретные показатели эффективности. У них есть графики, точки -3 дБ и несколько вариантов портов. Если мы посмотрим на таблицу, предоставленную Monoprice, они указывают максимальную мощность при 25 Гц, 116 дБ на 2 метрах и 113 дБ на… мы не знаем. Там просто написано «Пик».

Если вы посмотрите на два рассматриваемых сабвуфера, самодельная версия явно дешевле. Вы можете сэкономить почти 400 долларов с MartySub. Но это предполагает многое. Предполагается, что у вас есть все необходимые инструменты, оборудование и отделочные материалы. Это также предполагает, что у вас есть опыт сборки сабвуфера, не испортив его. Вы также должны совершенно не ценить свое время.

Это вас либо напугает, либо взбудоражит — ваша реакция должна сказать вам, подходит ли вам DIY.
Последняя часть является решающей. Подумайте, сколько вы зарабатываете в час. Если вы получаете зарплату, вы все равно можете это понять (хотя это может быть угнетающе, если вы это сделаете). Именно так ваш работодатель ценит ваше время. Как вы думаете, они платят вам столько, сколько вы стоите? Нет? Затем добавьте это к уравнению. Вот сколько стоит ваше время. Теперь просмотрите планы по сборке сабвуфера «сделай сам» и используйте почасовую стоимость, чтобы добавить к этой цене. Действительно ли MartySub экономит ваши деньги? Или вы платите за самодельный сабвуфер больше, чем за купленный в магазине, просто из-за материалов и времени?
Допустим, вы зарабатываете 15 долларов в час. Не много, я знаю. Но если вам потребуется 10 часов, чтобы сделать сабвуфер своими руками, это 150 долларов — это труд. Это не считая дополнительных денег, которые вы потратили. И это без учета отягчающего фактора.
Вы сами меняете масло? Это несложно. Я делал это годами. Но больше нет. Почему? Потому что это грязно и это хлопотно. Мне не нравится это делать. Мне не нравится это делать настолько сильно, что я плачу кому-то гораздо больше, чем 15 долларов за менее чем час, затрачиваемый на это. Это цена обострения, и, по крайней мере, для меня создание собственного сабвуфера своими руками не стоило бы того.
Но…
Прежде чем вы начнете сердито печатать комментарии, мы поняли, что некоторым людям нравится это делать. Для некоторых людей работа руками, изучение новых вещей или просто проект — это форма отдыха. Что работа приносит достаточно вознаграждения, чтобы они могли за нее платить (подумайте обо всех людях, которые посещают курсы гончарного дела или стеклодува).
Для таких людей сборка сабвуфера своими руками не является рутиной, это весело и стоит каждой минуты! Возможно, потому что им нравится процесс или им нравится то, что они могут указать на конечный продукт и сказать: «Я построил это». По крайней мере, их удовольствие компенсирует некоторые трудозатраты, которые мы добавили бы к цене сабвуфера, сделанного своими руками.
Проблема в том, что большинство людей (или, по крайней мере, многие люди) не такие. У них нет всех инструментов (необходимые зажимы могут почти сравняться по стоимости сабвуфера, сделанного своими руками, и сабвуфера, купленного в магазине), поэтому путь «сделай сам» просто не стоит того. Добавьте все остальное оборудование, необходимость либо жить с необработанным шкафом из МДФ, либо научиться его отделывать (плюс платить за эти материалы), и все остальное… цифры не складываются.
Резюме
Мы сравнили один из лидеров цен на сабвуферы (Monoprice) с одним из самых популярных самодельных сабвуферов (MartySubs), чтобы сравнить их ценность. Было бы легко найти другой купленный в магазине сабвуфер, который стоил бы в несколько раз больше, чем MartySub, а его производительность была бы намного ниже. В этих случаях расчет стоимости меняется, и сабвуфер, сделанный своими руками, становится явным победителем. Если вы столяр со всеми инструментами и опытом, переходники «сделай сам» — это отличная ценность. Если вы обычный человек, пытающийся сэкономить немного денег, вам нужно убедиться, что вы знаете, во что ввязываетесь. Сборка и отделка сабвуфера своими руками сложнее, чем вы думаете.
У вас есть сабвуфер, сделанный своими руками? Как вы думаете, это сэкономило вам деньги в конце концов? Дайте нам знать в комментариях ниже.
Сабвуферы
Об авторе
Том Андри
Главный редактор AV Gadgets, Боб Том Андри также является автором серии книг AV Rant. Вы можете узнать больше о Томе на его веб-сайте www.tomandry.com.
Как собрать корпус сабвуфера
by Crutchfield’s
Пожирание шоссе с ясностью и громкостью.
В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.
Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!
Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.
Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.
Подробнее о Роберте
Работал в компании Crutchfield в 1999 г.
Присоединился к команде авторов Crutchfield в 2001 г.0005
Получение сертификата MECP (Mobile Electronics Certified Professional)
Автор десятков статей о Crutchfield и сотен презентаций автомобильной аудиосистемы
Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх
Другие работы Роберта Ференси-Виарса
Автомобильные стереосистемы с одним и двумя разъемами DIN
Что означают классы водонепроницаемости IP?
Видео: Устройство для установки автомобильной стереосистемы со скидкой
Практическое занятие с двумя видеорегистраторами Pioneer
Как выбрать радар-детектор
Руководство по покупке автомобильной стереосистемы
14 октября 2022 г.
Сборка собственного сабвуфера отличный способ получить то, что вы хотите, не тратя целое состояние. Все, что вам нужно, это несколько основных инструментов, оборудования и материалов.
В этой статье:
Мы объясним, как спроектировать корпус сабвуфера на бумаге. Правильный расчет имеет решающее значение для получения надлежащего объема.
Далее мы рассмотрим сборку шаг за шагом и поделимся несколькими советами.
Создание коробки — это очень весело и сэкономит вам немного денег, но работа «сделай сам» подходит не всем. Если вы прочтете эту статью и решите, что сборка корпусов может быть не для вас, ознакомьтесь с нашим выбором высококачественных готовых корпусов для сабвуферов.
Стоимость материалов
Мы потратили около 50 долларов, хотя ваши расходы будут варьироваться в зависимости от того, что у вас уже есть в гараже.
Затраченное время
Сборка корпуса сабвуфера заняла около трех часов. Ваш проект может занять больше или меньше времени, в зависимости от сложности формы вашей коробки и инструментов, которые есть в вашем распоряжении. У нас был вместительный верстак и хорошо оборудованная мастерская.
Что вам понадобится
Электролобзик
Настольная или циркулярная пила
Электродрель с насадками для предварительного сверления отверстий и заворачивания шурупов
3/4″ МДФ (древесноволокнистая плита средней плотности)
Шурупы для гипсокартона 2″
Шурупы для листового металла с полукруглой головкой (1/2″ и 1″)
Столярный клей
Силиконовый герметик
Незатвердевающий веревочный герметик
Чашка для подключения динамика — см. полный ассортимент комплектующих для сборки коробок
Выбор сабвуфера
При выборе сабвуфера обратите внимание на рекомендуемый производителем размер корпуса, особенно если у вас мало места в автомобиле. Объем коробки говорит вам, насколько большим должен быть ваш корпус для максимальной производительности сабвуфера. Коробка, показанная в этой статье, предназначалась для багажника моего седана Nissan, поэтому я хотел убедиться, что она не займет слишком много места. Имея в виду это требование, я выбрал 10-дюймовый сабвуфер Alpine. Производитель рекомендует объем коробки от 0,65 до 1,0 кубических футов, так что в небольшой коробке все будет нормально.0018
Приобретение сабвуферов из комплектующих
Планирование конструкции корпуса сабвуфера
Вы можете выполнить следующие действия, чтобы определить правильные размеры корпуса сабвуфера:
Определите минимальную глубину корпуса. Измерьте глубину сабвуфера и добавьте 2 дюйма. Это измерение является минимальной глубиной вашего корпуса (в этой статье глубина относится к размеру корпуса спереди и сзади, при этом низкочастотный динамик установлен спереди).
Определите минимальную высоту и ширину вашего ящика. Измерьте диаметр корпуса низкочастотного динамика или сверьтесь с монтажным шаблоном, который может быть включен в руководство пользователя, чтобы определить минимальную высоту и ширину передней части корпуса. Если вы планируете установить решетку, не забудьте оставить дополнительное пространство, которое может понадобиться для ее размещения.
Определите свободное место в вашем автомобиле. Измерьте высоту, ширину и глубину пространства автомобиля, которое вы готовы выделить для сабвуфера. Если коробка должна иметь клиновидную форму, вам необходимо знать глубину сверху и снизу коробки.
Нарисуйте свою коробку. Пришло время нарисовать вашу коробку на бумаге, используя полученные вами размеры. Коробка, показанная в этой статье, имеет прямоугольную форму, но вы можете обнаружить, что клиновидная коробка лучше подходит для вашего автомобиля или грузовика. Ваш эскиз может выглядеть следующим образом:
Для наших примеров давайте использовать следующие внешние размеры:
Прямоугольная коробка Клиновая коробка
Высота: 90 0 13″0031 Height: 14″
Width: 14″ Width: 18″
Depth: 12″ Depth 1: 5″
Depth 2: 8″
Определите внутренние размеры и объем вашей коробки. Вышеуказанные шаги определили внешние размеры коробки. Чтобы определить внутренний объем , просто вычтите толщину древесины, которая будет использоваться для строительства. Если вы используете МДФ 3/4 дюйма (рекомендуется!), то вы вычтете 2 x 3/4 дюйма или 1-1/2 дюйма из каждого размера.
The internal dimensions for our examples:
Rectangular box Wedge box
Height: 11.5″ Height: 12.5″
Width: 12.5″ Width: 16.5″
Глубина: 10,5 « Глубина 1: 3,5″
Глубина 2: 6,5 «
Рассчитайте объем внутренней коробки в кубических дюймах. внутренний объем шкафа по следующей формуле: высота x ширина x глубина = кубический объем
Подставим некоторые числа:
Прямоугольная коробка:
11,5″ x 12,5″ x 10,5″ = 1 509,375 куб. прежде чем мы сможем определить объем. Чтобы найти среднюю глубину, сложите два измерения глубины вместе, а затем разделите на два. Помните, что глубина 1 = 3,5, а глубина 2 = 6,5.
3,5″ + 6,5″ = 10″
10 дюймов / 2 = 5 дюймов
Итак, средняя глубина клиновидного ящика равна 5 дюймам. Подставьте это измерение в формулу:
12,5″ x 16,5″ x 5″ = 1031,25 кубических дюймов
Преобразование кубических дюймов в кубические футы. Поскольку большинство производителей указывают рекомендуемый объем коробки в кубических футах, вам необходимо преобразовать внутренний объем из кубических дюймов
Прямоугольная коробка: 1509,375 / 1728 = 0,873 кубических фута
Клиновая коробка: 1031,25 / 1728 = 0,597 кубических фута
9’032 технические характеристики Теперь сравните нарисованный вами объем коробки с рекомендованным производителем. Если он слишком большой или слишком маленький, вы можете внести небольшие коррективы в одно измерение, пока внутренний объем вашей коробки не будет максимально соответствовать рекомендациям производителя. Часто производители рекомендуют диапазон объемов корпуса. Вы можете получить хорошие результаты с коробкой, которая находится где-то в пределах рекомендуемого диапазона.
Определите окончательные внешние размеры коробки. После того, как вы определили правильные внутренние размеры, пришло время добавить 1-1/2 дюйма, которые мы вычли на шаге 5, чтобы получить новые внешние размеры. Дважды проверьте, чтобы убедиться, что эти размеры подходят для вашего автомобиля. , и вы готовы перейти к строительству.
Пошаговая инструкция по сборке корпуса сабвуфера
Шаг 1 – Резка панелей
Мы начали с измерения и вырезания основных частей МДФ для передней, боковых, задней и верхней части коробки, используя настольная пила.
У вас нет настольной пилы? Не волнуйся. Если вы купите МДФ в любом крупном магазине товаров для дома, они смогут разрезать его для вас за небольшую плату. (Приветствую Кэмерона в моем местном магазине Lowe’s. Он превратил лист МДФ размером 6 на 8 футов в доски, которые поместились бы в мою машину. )
Вы также можете использовать циркулярную пилу, но следите за тем, чтобы срезы были ровными (гладкие, плоские срезы обеспечивают надежную герметизацию коробки).
Всего вырезаем семь деталей – верх и низ, две боковины, спинку и две одинаковые детали для переда (так как он должен был быть двойной толщины). Как только это будет сделано, остальная часть процесса будет похожа на сборку модельного комплекта или сборной мебели.
Шаг 2. Нарисуйте круг
После того, как детали будут вырезаны по размеру, используйте циркуль или шаблон, который может быть включен в упаковку вашего сабвуфера, чтобы отметить вырез для сабвуфера на одной из идентичных передних частей. В качестве шаблона мы использовали картонную упаковочную вставку.
Шаг 3. Подготовка передних панелей
Если вы решили использовать МДФ двойной толщины для передней панели (этот метод рекомендуется — он обеспечивает чрезвычайно прочную, нерезонансную монтажную поверхность для сабвуфера), закрепите две одинаковые передние части вместе, используя большое количество столярного клея и несколько шурупов для листового металла. Также двойная толщина послужит укреплению коробки в целом.
Если вы не используете МДФ двойной толщины для монтажной поверхности, вам обязательно следует использовать распорки в других местах коробки для дополнительной прочности. На самом деле никогда не будет плохой идеей использовать распорки, несмотря ни на что, особенно если ваш ящик больше кубического фута. Коробка будет подвергаться сильному внутреннему давлению, поэтому чем она прочнее, тем лучше.
Самый простой способ добавить распорки — использовать деревянные планки размером 2 x 2 дюйма. Приклейте и прикрутите их по крайней мере к двум внутренним швам коробки, прежде чем прикреплять верх и низ.
Шаг 4. Сборка коробки
Пока передние панели были зажаты и клей сох, мы собрали остальную часть коробки.
Мы нанесли каплю клея на край панели и прижали ее к прикрепляемой панели. Мы использовали деревянные зажимы, чтобы скрепить панели, пока не вкрутим винты. Клей, а не винты, в конечном итоге запечатает коробку , так что не бойтесь заливать его.
МДФ может расколоться, поэтому мы предварительно просверлили отверстия для шурупов, а затем вставили шурупы. В такие времена действительно выгодно иметь и дрель, и отвертку!
Мы скрепили детали вместе с помощью 2-дюймовых шурупов для гипсокартона. На этом этапе часть клея выдавится — вы можете вытереть его снаружи коробки влажной тряпкой, но можно оставить его на внутренних краях ( это на самом деле поможет с печатью)
Шаг 5. Прикрепление последних сторон
При сборке коробки вы можете обнаружить, что она немного не соответствует форме. Вот где деревянные зажимы действительно могут помочь придать вещам форму. Когда вы закрутите последние две стороны (в нашем случае переднюю и заднюю), все должно выровняться.
Примечание: самые большие стороны коробки должны перекрывать каждую из меньших сторон, чтобы обеспечить наибольшую прочность.
Шаг 6 – Вырезание отверстия для низкочастотного динамика
Используя дрель и большое сверло, мы сделали отверстие рядом с внутренним краем начерченного круга, достаточно большое, чтобы в него поместилось полотно лобзика.
Мы вырезали круг лобзиком, быстро ударил наждачной бумагой, и открытие НЧ было завершено.
Шаг 7. Добавление крышки разъема
Перевернув коробку, мы использовали 3-дюймовую кольцевую пилу, чтобы сделать отверстие для крышки разъема. Если у вас нет такой большой кольцевой пилы или если у вас квадратный разъем чашки, вы можете использовать процедуру сверления/лобзика, которую мы использовали на передней части коробки.0018
После сглаживания отверстия грубой наждачной бумагой мы намазали валиком силиконового герметика край клеммной крышки и прикрутили его на место с помощью шурупов для листового металла 1/2 дюйма.
панели и прорежьте отверстия, почти готово. наждачная бумага или рашпиль для регулировки отверстия
Самое время пометить карандашом расположение отверстий под винты, чтобы вы могли предварительно просверлить отверстия после снятия низкочастотного динамика. Нам довелось сделать это в конце процесса.
Шаг 9. Герметизация внутренней части
Чтобы убедиться, что все герметично и герметично, мы подождали, пока клей высохнет, и нанесли силиконовый герметик на все внутренние уплотнители коробки. Мы использовали ручной тюбик с герметиком, так как в этот момент было бы сложно опустить пистолет для герметика внутрь коробки.
Дайте герметику высохнуть в течение 12-24 часов перед установкой сабвуфера обратно в . Некоторые силиконовые герметики при отверждении выделяют пары уксусной кислоты, которые могут разрушить корпус сабвуфера.
Шаг 10. Установка сабвуфера
После того, как герметик затвердел, мы добавили немного незатвердевающего веревочного герметика (его можно найти в отделе уплотнителей в хозяйственном магазине), чтобы он служил уплотнением под рамой низкочастотного динамика.
Затем мы опустили низкочастотный динамик обратно в отверстие и карандашом отметили расположение отверстий для винтов, затем сняли сабвуфер и предварительно просверлили отверстия для крепежных винтов.
Наконец, мы подсоединили отрезок провода динамика от контактной крышки к сабвуферу, поместили сабвуфер обратно в коробку и прикрутили его. Мы были очень осторожны, чтобы сверло не соскользнуло с винтов и не испортило мой новый сияющий переводник.
Отделка и настройка коробки сабвуфера

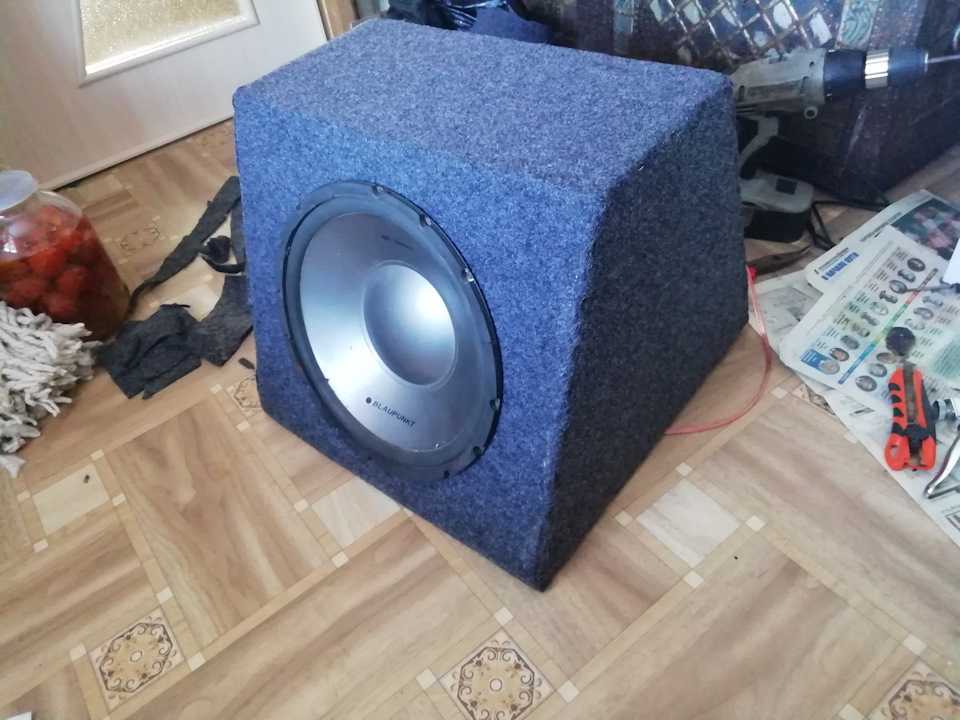

Коробка готова, вуфер установлен. Теперь пришло время взять его в машину и попробовать.
Но это еще не все. Голый МДФ имеет крутой, прочный вид, но он также подвержен сколам. И у вас, вероятно, более утонченное чувство декора, чем «шик мастерской по дереву». Сборные коробки покрыты прочным ковром. Вы можете использовать это (у нас есть ковровое покрытие среди наших строительных материалов), винил или любой другой материал, который вы хотите. Здесь вы действительно можете сделать коробку самостоятельно.
Ознакомьтесь с нашей статьей о настройке корпуса сабвуфера, чтобы получить некоторые идеи.
И большое спасибо моему приятелю Крису из Clever Home Improvements в Стонтоне, штат Вирджиния, за использование его навыков и магазина.
Теперь ваша очередь
Следуя инструкциям в этой статье, вы сможете собрать свой собственный сабвуфер. Обязательно ознакомьтесь с нашим ассортиментом аксессуаров для установки сабвуфера — у нас есть различные разъемы для динамиков, портовые трубки, коврики и другие аксессуары, необходимые для сборки вашей коробки. А если вам нужна помощь, обращайтесь к нашим консультантам. Они ответят на вопросы и позаботятся о том, чтобы вы получили все, что вам нужно.
Пожалуйста, поделитесь своими мыслями ниже.
Сравните звук
SpeakerCompare ^™
Запатентованная технология Virtual Audio ^™
Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Для начала
Выберите марку наушников ниже.
Модель
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Не видите свои наушники?
Прокат комплекта для прослушивания
SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.
SpeakerCompare ^™
Запатентованная технология Virtual Audio ^™
Прослушивание динамиков перед покупкой
SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Для начала
Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.
SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.
ДинамикСравнить ^™
РАВНО
СИЛА
РАВНО
VOLUME
Что слушать
Примечания к треку
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Мы здесь, чтобы помочь
Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.
Мы будем рады узнать ваше мнение
Выберите наушники
Модель
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат
Выберите трек, чтобы начать прослушивание
Прослушайте динамики перед покупкой
SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Почему важно выбирать наушники
SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.
Два разных режима прослушивания
В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.
В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.
Ничто не сравнится с прослушиванием динамиков в вашем помещении
Функция SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.
Наш комплект для прослушивания
Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield.
