Самодельный частотник для 3х фазного двигателя

Трехфазные асинхронные двигатели уже долгое время используются в промышленности и других сферах жизни и деятельности людей. Среди всех этапов рабочего процесса, более всего уделяется внимание обеспечению плавного пуска и торможения агрегата. Для того чтобы выполнить это условие, необходимо использовать — частотник для трехфазного электродвигателя. Кроме своего основного названия — частотный преобразователь известен также, как инвертор, частотно регулируемый привод или преобразователь частоты переменного тока.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Частотник для трехфазного электродвигателя
• Для чего нужен частотник и как сделать его своими руками для трехфазного электродвигателя
• Частотный преобразователь своими руками
• Предназначение частотника для трехфазного электродвигателя, разбираемся вместе
• Частотник своими руками — любительская схема преобразователя
• Разрабатываем частотник. Часть первая, силовая часть.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный частотник для асинхронного двигателя на STM8S часть2

Частотник для трехфазного электродвигателя

Ротор любого электродвигателя приводится в движение под действием сил, вызванных вращающимся электромагнитным полем внутри обмотки статора. Скорость его оборотов обычно определяется промышленной частотой электрической сети. Ее стандартная величина в 50 герц подразумевает совершение пятидесяти периодов колебаний в течение одной секунды.

Такое же число раз проворачивается ротор под воздействием приложенного электромагнитного поля. Если изменять величину частоты сети, приложенной к статору, то можно регулировать скорость вращения ротора и подключенного к нему привода.

Этот принцип заложен в основу управления электродвигателями. Виды частотных преобразователей. По конструкции частотные преобразователи бывают:. Асинхронные электродвигатели, выполненные по схеме с фазным ротором и запущенные в режим генератора, являются представителями первого вида.

Они при работе обладают низким КПД и отмечаются маленькой эффективностью. Поэтому они не нашли широкого применения в производстве и используются крайне редко. Способ электронного преобразования частоты позволяет плавно регулировать обороты как асинхронных, так и синхронных машин. При этом может быть реализован один из двух принципов управления:. Первый способ является наиболее простым и менее совершенным, а второй используется для точного регулирования скоростей вращения ответственного промышленного оборудования.

Особенности векторного управления частотным преобразованием. Алгоритмы для работы преобразователей по этому принципу создаются двумя способами:. Первый метод основан на назначении определенной зависимости чередования последовательностей широтно-импульсной модуляции ШИМ инвертора для заранее подготовленных алгоритмов.

При этом амплитуда и частота напряжения на выходе преобразователя регулируются по скольжению и нагрузочному току, но без использования обратных связей по скорости вращения ротора. Этим способом пользуются при управлении несколькими электродвигателями, подключенными параллельно к преобразователю частоты. Потокорегулирование подразумевает контроль рабочих токов внутри двигателя с разложением их на активную и реактивную составляющие и внесение корректив в работу преобразователя для выставления амплитуды, частоты и угла для векторов выходного напряжения.

Это позволяет повысить точность работы двигателя и увеличить границы его регулирования. Применение потокорегулирования расширяет возможности приводов, работающих на малых оборотах с большими динамическими нагрузками, такими как подъемные крановые устройства или намоточные промышленные станки. Использование векторной технологии позволяет применять динамическую регулировку вращающихся моментов к трехфазным асинхронным двигателям. Схема замещения.

Принципиальную упрощенную электрическую схему асинхронного двигателя можно представить следующим видом. На обмотки статора, обладающие активным R1 и индуктивным X1 сопротивлениями, приложено напряжение u1. Оно, преодолевая сопротивление воздушного зазора Хв, трансформируется в обмотку ротора, вызывая в ней ток, который преодолевает ее сопротивление.

Векторная диаграмма схемы замещения. Ее построение помогает понять происходящие процессы внутри асинхронного двигателя. Энергия тока статора разделяется на две части:. Для бессенсорного управления измеряются:. По их значениям рассчитывают:. В алгоритм расчета уже заложили электронную эквивалентную схему асинхронного двигателя с регуляторами тока, в которой учтены условия насыщения электромагнитного поля и потерь магнитной энергии в стали.

Обе этих составляющих векторов тока, отличающиеся по углу и амплитуде, вращаются совместно с системой координат ротора и пересчитываются в стационарную систему ориентации по статору.

По этому принципу подстраиваются параметры частотного преобразователя под нагрузку асинхронного двигателя. Принцип работы частотного преобразователя. В основу этого устройства, которое еще называют инвертором, заложено двойное изменение формы сигнала питающей электрической сети.

Вначале промышленное напряжение подается на силовой выпрямительный блок с мощными диодами, которые убирают синусоидальные гармоники, но оставляют пульсации сигнала. Для их ликвидации предусмотрена батарея конденсаторов с индуктивностью LC-фильтр , обеспечивающая стабильную, сглаженную форму выпрямленному напряжению.

Затем сигнал поступает на вход преобразователя частоты, который представляет собой мостовую трехфазную схему из шести силовых транзисторов серии IGBT или MOSFET с диодами защиты от пробоя напряжений обратной полярности. Используемые ранее для этих целей тиристоры не обладают достаточным быстродействием и работают с большими помехами. Такой прием позволяет убирать генерируемое двигателем напряжение для защиты конденсаторов фильтра от перезарядки и выхода из строя.

Способ векторного управления частотой преобразователя позволяет создавать схемы, осуществляющие автоматическое регулирование сигнала системами САР.

Для этого используется система управления:. ШИМ широтного импульсного моделирования. Метод амплитудного регулирования основан на изменении входного напряжения, а ШИМ — алгоритма переключений силовых транзисторов при неизменном напряжении входа. При ШИМ регулировании создается период модуляции сигнала, когда обмотка статора подключается по строгой очередности к положительным и отрицательным выводам выпрямителя.

Поскольку частота такта генератора довольно высокая, то в обмотке электродвигателя, обладающего индуктивным сопротивлением, происходит их сглаживание до синусоиды нормального вида. Способы ШИМ управления позволяют максимально исключить потери энергии и обеспечивают высокий КПД преобразования за счет одновременного управления частотой и амплитудой.

Они стали доступны благодаря развитию технологий управления силовыми запираемыми тиристорами серии GTO или биполярных марок транзисторов IGBT, обладающих изолированным затвором. Принципы их включения для управления трехфазным двигателем показаны на картинке.

Каждый из шести IGBT-транзисторов подключается по встречно-параллельной схеме к своему диоду обратного тока. При этом через силовую цепь каждого транзистора проходит активный ток асинхронного двигателя, а его реактивная составляющая направляется через диоды.

Для ликвидации влияния внешних электрических помех на работу инвертора и двигателя в конструкцию схемы преобразователя частоты может включаться помехозащитный фильтр , ликвидирующий:. Их возникновение сигнализирует контроллер, а для уменьшения воздействия используется экранированная проводка между двигателем и выходными клеммами инвертора. С целью улучшения точности работы асинхронных двигателей в схему управления частотных преобразователей включают:. Эксплуатационные схемы подключения.

Частотные преобразователи создаются для работы с однофазными или трехфазными сетями. Однако, если есть промышленные источники постоянного тока с напряжением вольт, то от них тоже можно запитывать инверторы. Трехфазные модели рассчитываются на напряжение сети вольт и выдают его на электродвигатель. Однофазные же инверторы питаются от вольт и на выходе выдают три разнесенных по времени фазы. Схема подключения частотного преобразователя к двигателю может быть выполнена по схемам:.

Выбирая способ подключения электрического двигателя к преобразователю частоты надо обращать внимание на соотношение мощностей, которые может создать работающий двигатель на всех режимах, включая медленный, нагруженный запуск, с возможностями инвертора.

Нельзя постоянно перегружать частотный преобразователь, а небольшой запас его выходной мощности обеспечит ему длительную и безаварийную работу. Искать в Школе для электрика:.

Для чего нужен частотник и как сделать его своими руками для трехфазного электродвигателя

С целью охраны окружающей среды везде вводятся правила, рекомендующие производителям электрооборудования выпускать продукцию, экономно расходующую электроэнергию. Зачастую это достигается эффективным управлением скорости электродвигателя. Частотник для трехфазного электродвигателя или частотный преобразователь имеет множество наименований: инвертор, преобразователь частоты переменного тока, частотно регулируемый привод. На сегодняшний день частотники производят многие фирмы, но есть немало энтузиастов, создающих преобразователи своими руками. Инвертор управляет скоростью вращения асинхронных электродвигателей, т.

Подключение двигателя к выходу трехфазного инвертора Современные фирменные частотники имеют на выходе мощные транзисторы структуры.

Частотный преобразователь своими руками

Сегодня асинхронные двигатели являются основными тяговыми приводами для станков, конвейеров, и прочих промышленных агрегатов. Для того чтобы моторы могли нормально функционировать, им нужен частотный преобразователь. Он позволяет оптимизировать работу агрегата и продлить срок его службы. Покупать устройство необязательно — частотник для трехфазного электродвигателя можно сделать своими руками. Асинхронный электродвигатель может работать и без частотника, но в этом случае у него будет постоянная скорость без возможности регулировки. Для нивелирования всех вышеперечисленных негативных факторов были изобретены преобразователи частоты для асинхронных двигателей трехфазного и однофазного тока. Частотник дает возможность в широких пределах регулировать скорость электродвигателя, обеспечивает плавный пуск, позволяет регулировать как скорость запуска, так и скорость торможения, подключать трехфазный мотор к однофазной сети и многое другое. Все эти функции зависят от микроконтроллера, на котором он построен, и могут отличаться у разных моделей. Переменный ток поступает из сети на диодный мост, где он выпрямляется и попадает на батарею сглаживающих конденсаторов, где окончательно превращается в постоянный ток, который поступает на стоки мощных IGBT транзисторов, управляемых главным контроллером. Истоки транзисторов, в свою очередь, подключены к двигателю.

Предназначение частотника для трехфазного электродвигателя, разбираемся вместе

Домашнему мастеру часто приходится возиться с самодельными станками и механизмами, значительно облегчающими работу. Для этих целей используют трехфазный двигатель, подключаемый в однофазную сеть своими руками. Однако не всегда умельцы добиваются желаемого успеха, а в отдельных случаях они терпят разочарование. Чтобы избежать подобных ошибок рекомендую прочитать материал этой статьи.

Создание трёхфазного асинхронного электродвигателя пришлось на конец XIX века. С тех пор, никакие промышленные работы не являются возможными без его использования.

Частотник своими руками — любительская схема преобразователя

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Разрабатываем частотник. Часть первая, силовая часть. Силовая электроника.

Разрабатываем частотник. Часть первая, силовая часть.

Здравствуйте, гость Вход Регистрация. Правила Форума. Искать только в этом форуме? Дополнительные параметры. Частотные преобразователи на однофазную нагрузку , не могу найти :. Просмотр профиля. Сообщение 1. Вот столкнулся.

Частотник, частотный преобразователь — регулятор оборотов электродвигателя — YouTube. Самодельный регулятор наприжения на 12 вольт. В видео описано как подключить 3-х фазный двигатель () на .

Не нашел простой схемы преобразователя вольт на вольт трехфазный для питания двигателя 2,2 квт Что-то наподобие сварочника Негуляева. Может кто-то уже делал? Поделитесь опытом!!!

Зачем нужно делать самому преобразователь для 3-фазного электромотора, и как смастерить его своими руками? Чтобы защитить окружающую природу повсюду создаются правила, которые рекомендуют изготовителям электрических устройств делать продукцию, которая будет экономить электрическую энергию. Часто это бывает достигнуто правильным управлением частотой вращения электромотора. Преобразователь частоты легко решает эту задачу.

Сегодня асинхронные двигатели являются основными тяговыми приводами для станков, конвейеров, и прочих промышленных агрегатов. Для того чтобы моторы могли нормально функционировать, им нужен частотный преобразователь.

Частотный преобразователь применяется для того, чтобы из одной фазы получить три. Трехфазное питание используется, в основном, в промышленности. Однако и в бытовых ситуациях потребуется управление, например, трехфазным асинхронным двигателем. На этот случай вполне можно обойтись самостоятельным изготовлением частотника, что позволит использовать устройство с минимальными потерями мощности. Существует много схем, которые дают возможность запустить трехфазный двигатель. Но, часть из них не предусматривает плавного включения или выключения, или же создают дополнительные неудобства, которые не дадут использовать двигатель полноценно.

Полный размер такие вот компоненты. Это комплект перевода 3х фазного частотного преобразователя на 15 килловат для работы в однофазной сети. Схема проста и тривиальна, но стоит ли оно того…. Если заинтересовал кого то, и если кто то может отгрузить однофазкой 63Ампера то будет продолжение со схемой и рекомендациями.

Частотник для трехфазного электродвигателя

Содержание:

Трехфазные асинхронные двигатели уже долгое время используются в промышленности и других сферах жизни и деятельности людей. Среди всех этапов рабочего процесса, более всего уделяется внимание обеспечению плавного пуска и торможения агрегата. Для того чтобы выполнить это условие, необходимо использовать — частотник для трехфазного электродвигателя. Кроме своего основного названия — частотный преобразователь известен также, как инвертор, частотно регулируемый привод или преобразователь частоты переменного тока.

Основной функцией частотного преобразователя является регулировка скорости вращения асинхронных двигателей, с помощью которых электрическая энергия преобразуется в механическую. Первоначальное движение трансформируется в другие типы движений, необходимые для выполнения конкретной технологической операции. Использование частотных преобразователей позволяет довести коэффициент полезного действия электродвигателя до 98%.

Устройство и принцип действия преобразователя

Частотный преобразователь регулирует скорость вращения трехфазных электрических двигателей асинхронного типа. Вращение, полученное под действием электроэнергии, превращается в механическое движение с помощью специальных приводных устройств. Регулировка скорости вращения может осуществляться и другими устройствами. Однако все они обладают серьезными недостатками в виде высокой стоимости, сложной конструкции и низкого качества. Кроме того, диапазон регулировок подобных приспособлений совершенно недостаточный для нормальной работы.

Все эти проблемы эффективно решаются с помощью частотного преобразователя. Этот аппарат помимо обеспечения плавного пуска и остановки, контролирует и другие процессы, происходящие в двигателе. Использование частотника сократило до минимума риск возникновения неисправностей и аварийных ситуаций. Быстродействие и плавную регулировку обеспечивает специально разработанная схема частотного преобразователя для трехфазного двигателя. В результате ее применения существенно возросла продолжительность непрерывной работы электродвигателя, удалось добиться значительной экономии электроэнергии и увеличения .

За счет чего же становится возможным управлять скоростью вращения электродвигателя? Прежде всего в частотном изменяется напряжение, поступающее из сети. Далее, из него формируется уже нормальное трехфазное напряжение с нужной амплитудой и частотой, которое и потребляет электродвигатель. Регулировка скоростей осуществляется в достаточно широком диапазоне. В случае необходимости частотник позволяет переключить вращение ротора на противоположное направление. Все регулировки должны выполняться с учетом паспортных данных агрегата, с учетом максимально допустимых оборотов и установленной мощности.

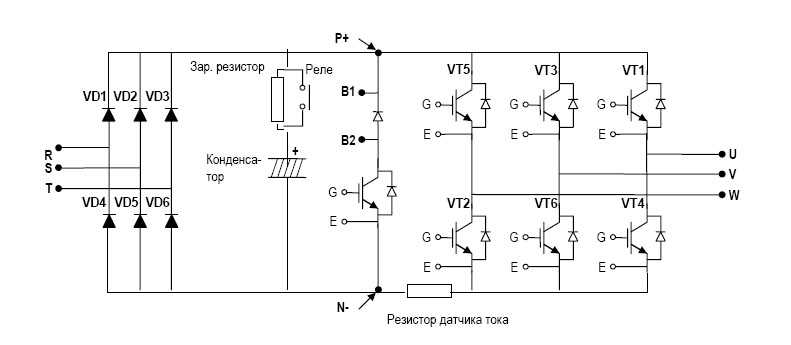

Общее устройство частотного преобразователя представлено на схеме. В конструкцию аппарата входят три составные части:

• Выпрямитель. При подключении к источнику электропитания формирует напряжение постоянного тока. В зависимости от модификации бывает управляемым или неуправляемым.
• Фильтр. Предназначен для сглаживания выпрямленного напряжения, поэтому в его конструкцию входят конденсаторы.
• Инвертор. Непосредственно формирует напряжение с нужной частотой и подает его на двигатель.

Основная классификация частотников осуществляется в зависимости от вида управления скоростью вращения. Существует два основных режима:

1. Скалярный режим без обратной связи. В данном случае осуществляется управление магнитным полем статора.
2. Векторный режим с обратной связью или без нее. Тут взаимодействуют магнитные поля ротора и статора, что и учитывается при управлении. В этом режиме происходит оптимизация момента вращения на различных скоростях. Данный способ управления считается более точным и эффективным. Однако он требует специальных знаний и навыков, более дорогой в обслуживании.

Подключение и настройка преобразователя частоты

Подключение частотных преобразователей особенно актуально для частных владельцев оборудования с асинхронными двигателями. Предварительно рекомендуется установить автоматический выключатель, который обесточит сеть при возможном коротком замыкании в одной из фаз.

В схемах частотники для асинхронных двигателей подключаются к электродвигателям двумя способами — «треугольником» и «звездой». Первая схема применяется для однофазных регулируемых приводов, без потери мощности. Такие частотники обладают максимальной мощностью 3 кВт и предназначены в основном для эксплуатации в бытовых условиях. Схема «звезда» используется там, где имеются трехфазные промышленные сети.

С целью ограничения пускового тока и уменьшения пускового момента, запуск двигателей, мощностью свыше 5 кВт осуществляется по смешанной схеме . «Звезда» используется в момент запуска, когда напряжение подается на статор. После того как двигатель достигнет номинальной скорости, подача питания переключается на другую схему — «треугольник». Данный способ применяется не везде, а только там, где имеется возможность подключения сразу обеих схем.

Подключение пульта осуществляется в соответствии со схемой, прилагаемой к частотному преобразователю. Перед началом монтажа и до подачи питания управляющий рычаг должен находиться в положении ВЫКЛЮЧЕНО. Когда рычаг переводится в положение ВКЛЮЧЕНО, это действие подтверждается световым индикатором. Во многих моделях запуск по умолчанию осуществляется путем нажатия на кнопку RUN. Постепенное наращивание оборотов электродвигателя производится медленным поворотом рукоятки пульта. По достижении необходимой скорости, рукоятка фиксируется в этом положении. Для переключения режима на обратное вращение существует кнопка реверса.

Самостоятельное изготовление частотного преобразователя

В последнее время широкое распространение в быту получили асинхронные электродвигатели малой мощности, используемые в приводах различных устройств. Поэтому чтобы не приобретать к ним дорогостоящее дополнительное оборудование, многие домашние мастера обеспечивают частотное регулирование электродвигателей путем изготовления преобразователей своими руками. Таким образом, достигается экономия электроэнергии с сохранением мощности двигателя.

Домашняя однофазная сеть позволяет подключать электродвигатель, мощность которого не превышает 1 кВт. Именно для таких агрегатов в основном и изготавливаются самодельные частотники. Нужно заранее продумать схему подключения треугольников, предназначенную для однофазной сети. С этой целью выводы обмоток последовательно соединяются между собой, по принципу подключения вывода одной обмотки к вводу другой. Также рекомендуется, чтобы схема частотного преобразователя, собираемого собственноручно, была составлена заранее.

Перед началом конструирования нужно подготовить все необходимые элементы и материалы. Можно воспользоваться любым микроконтроллером — аналогом модели АТ90РWМ3В и драйвером трехфазного моста, аналогичного модели IR2135. Кроме того, нужно запастись 6 транзисторами типа IRG4BC30W, 6 кнопками и индикатором. Все детали располагаются на двух платах, соединяемых между собой гибким шлейфом.

Конструкция частотного преобразователя дополняется . Эту деталь можно приобрести в готовом виде или собрать своими руками по отдельной схеме. Контроль над работой двигателя осуществляется с помощью внешнего управляющего тока или микросхемы IL300, имеющей линейную развязку. Для монтажа транзисторов и диодного моста используется общий радиатор. Управляющие кнопки дублируются оптронами ОС2-4.

Если электродвигатель обладает небольшой мощностью, то устанавливать трансформатор на однофазный частотный преобразователь необязательно. Вместо него можно использовать токовый шунт, в котором провода имеют сечение 0,5 мм. К нему же подключается и усилитель DA-1, выполняющий дополнительную функцию измерения напряжения.

Обслуживание устройства в процессе эксплуатации

• В первую очередь нужно выполнять своевременную очистку устройства изнутри от пыли. Основная процедура выполняется с помощью пылесоса, но полную очистку таким способом выполнить невозможно. Пылесос просто не справляется с толстыми и плотными слоями скопившейся пыли. Поэтому рекомендуется использовать компрессор или проводить чистку вручную.
• Большое значение придается своевременной периодической замене элементов, деталей и узлов. Вентиляторы охлаждения рекомендуется менять через 2-3 года эксплуатации. Существуют сроки для предохранителей, внутренних шлейфов и других частей. При соблюдении этих сроков частотник для электродвигателя будет служить значительно дольше.
• Необходимо в обязательном порядке контролировать внутреннею температуру и напряжение на шине. Слишком высокая температура приводит к негативным последствиям, когда разрушаются конденсаторы и начинает засыхать термопроводящая паста.
• Пасту рекомендуется менять, не реже, чем один раз в три года. Температура окружающей среды не должна превышать 40 градусов, а влажность и концентрация пыли — допустимых пределов.

Преимущества частотников в асинхронных двигателях

Асинхронные двигатели обладают многими преимуществами по сравнению с устройствами постоянного тока. Они отличаются простотой конструкции и высокой надежностью. Поэтому для бытовых и промышленных целей чаще всего выбираются асинхронные агрегаты.

В настоящее время многие пользователи отказываются от механического управления током в процессе эксплуатации двигателей. Такой способ не гарантирует надлежащее качество работы оборудования. Вместо него уже давно используются частотные преобразователи. Электронное управление позволяет существенно сократить потребление электроэнергии, сохраняя при этом собственную мощность двигателя.

Эксплуатировать частотные преобразователи следует в соответствии с техническими характеристиками, отраженными в документации оборудования. Самодельные устройства рекомендуется использовать только в бытовых условиях, а на производстве применять аппаратуру заводского изготовления. Ремонт и обслуживание преобразователей должны выполнять только квалифицированные специалисты.

Как выбрать преобразователь частоты для электродвигателя

Изменение скорости и направления вращения асинхронного двигателя — задача, которую приходится решать в ряде задач. Для этого можно использовать преобразователь частоты. Это силовой преобразователь, к которому подключаются асинхронные двигатели, в результате изменения частоты выходного напряжения изменяется и скорость вращения ротора двигателя. Грамотное управление электроприводом позволяет повысить эффективность его применения. В этой статье мы расскажем, как выбрать преобразователь частоты для электродвигателя по мощности, току и другим параметрам.

• На какие параметры обратить внимание
• Как рассчитать частотник под двигатель

На какие параметры обратить внимание

Сразу стоит отметить, что с помощью преобразователя частоты можно подключить асинхронный трехфазный двигатель к однофазной сети без конденсаторов, соответственно, и без потери мощности.

Чтобы понять, как правильно выбрать преобразователь частоты, рассмотрим ряд основных параметров:

1. Мощность. Подберите более полную мощность двигателя, который будет к ней подключен. Для двигателя мощностью 2,5 кВт, если он работает с периодическими небольшими перегрузками или в номинальном значении, преобразователь частоты выбирает ближайший вверх из модельного ряда, скажем, 3 кВт.
2. Количество фаз питания и напряжение однофазные и трехфазные. Подключается к однофазному входу на 220В, а на выходе получаем 3 фазы с линейным напряжением 220В или 380В (какое выходное напряжение уточняйте при покупке, это важно для правильного соединения обмоток двигателя). К мощным трехфазным устройствам соответственно подключены три фазы.
3. Тип управления — векторный и скалярный. Преобразователи частоты со скалярным управлением не обеспечивают точной регулировки в широком диапазоне; при слишком низких или слишком высоких частотах параметры двигателя могут изменяться (падает крутящий момент). Сам момент поддерживается так называемой ВЧФ (функция U/f=const), где выходное напряжение зависит от частоты. Контуры обратной связи используются для частотников с векторным управлением, с их помощью поддерживается устойчивость в широком диапазоне частот. А также при изменении нагрузки на двигатель с постоянной частотой такие преобразователи частоты более точно поддерживают момент на валу, тем самым уменьшая реактивную мощность двигателя. На практике чаще встречаются преобразователи частоты со скалярным управлением, например, для насосов, вентиляторов, компрессоров и др. Однако с повышением частоты выше, чем в сети (50 Гц), момент начинает уменьшаться, говоря простым языком — повышать напряжение с увеличением скорости некуда. Модели с векторным управлением более дорогие, их основная задача – поддерживать высокий момент на валу вне зависимости от нагрузки, что может быть полезно для токарного или фрезерного станка, поддерживать стабильные обороты шпинделя.
4. Диапазон регулирования. Этот параметр важен, когда нужно настроить привод в широком диапазоне. Если, например, вам необходимо отрегулировать производительность насоса, то регулировка произойдет в пределах 10% от номинального значения.
5. Функциональные возможности. Например, для управления насосом было бы хорошо, если бы инвертор имел функцию слежения за работой всухую.
6. Производительность и влагостойкость. Этот параметр определяет, где можно установить частотник. Чтобы сделать правильный выбор, определитесь, где вы его установите, если это сырое помещение – подвал, например, то лучше разместить устройство в щитке с классом защиты IP55 или близком к нему.
7. Метод торможения вала. Инерционное торможение происходит при простом отключении питания от двигателя. Для резкого разгона и торможения применяют рекуперативное или динамическое торможение, за счет обратного вращения электромагнитного поля в статоре, или быстрое снижение частоты с помощью преобразователя.
8. Способ отвода тепла. При работе полупроводниковые переключатели выделяют достаточно большое количество тепла. В связи с этим их устанавливают на радиаторы для охлаждения. В мощных моделях используется активная система охлаждения (с помощью кулеров), что позволяет уменьшить размеры и вес радиаторов. Это необходимо учитывать перед покупкой, перед тем, как вы решите выбрать ту или иную модель. Сначала определитесь, где и как будет осуществляться установка. Если он установлен в шкафу, следует учесть, что при небольшом пространстве вокруг устройства охлаждение будет затруднено.

Преобразователи частоты часто выбирают для погружного насоса. Он необходим для регулирования производительности насоса и поддержания постоянного давления, плавного пуска, контроля работы всухую и энергосбережения. Для этого существуют специальные устройства, отличающиеся от частотников общего назначения.

Как рассчитать частотник под двигатель

Существует несколько расчетных методик подбора преобразователя частоты. Рассмотрим их.

Текущий выбор:

Ток преобразователя частоты должен быть равен или превышать ток трехфазного электродвигателя, потребляемого при полной нагрузке.

Допустим, имеется асинхронный двигатель с характеристиками:

• P = 7,5 кВт;
• U = 3×400 В;
• I = 14,73 А.

Это означает, что постоянный выходной ток частоты должен быть равен или превышать 14,73 А. Расчет показывает, что это равно 9.6 кВА с постоянной или квадратичной характеристикой крутящего момента. Таким требованиям с небольшим запасом соответствует модель: Danfoss VLT Micro Drive FC 51 11 кВт/3ph, выбор которой было бы вполне разумным.

Выбор полной мощности:

Допустим есть двигатель АИР 80А2, на шильдике которого указано (для треугольника):

• P = 1,5 кВт;
• У = 220 В;
• I = 6 А.

Рассчитать S:

S = 3 * 220 * (6 / 1,73) = 2283 Вт = 2,3 кВт

Выбираем преобразователь частоты с хорошим запасом, при этом будем подключать его к однофазной сети и использовать для управления вращения шпинделя токарного станка. Ближайшая модель, которая для этого подходит: CFM210 3,3 кВт.

Стоит отметить, что модельный ряд большинства производителей соответствует стандартному диапазону мощностей асинхронных двигателей, что позволит подобрать преобразователь частоты с соответствующей мощностью (не превышающей). Если вы используете заведомо более мощный двигатель и не нагружаете его полностью, то можно измерить реальное потребление тока и подобрать преобразователь частоты исходя из этих данных. В общем, при расчете АЧХ двигателя учитывайте:

1. Максимальное потребление тока.
2. Перегрузочная способность преобразователя.
3. Тип нагрузки.
4. Как часто и как долго могут возникать перегрузки.

Теперь вы знаете, как выбрать преобразователь частоты для электродвигателя и на что обратить внимание при выборе данного типа устройства. Надеемся, предоставленные советы помогли вам подобрать подходящую модель для ваших условий!
