Самодельный электрошокер. Как сделать электрошокер своими руками: инструкция по изготовлению

Как создать простой электрошокер в домашних условиях. Какие компоненты понадобятся для сборки. Как правильно собрать электрическую схему шокера. Какие меры предосторожности нужно соблюдать при изготовлении и использовании самодельного электрошокера.

Содержание

Необходимые компоненты для изготовления электрошокера

Для создания простого электрошокера своими руками потребуются следующие компоненты:

  • Высоковольтный трансформатор
  • Батарея или аккумулятор на 3-9 В
  • Кнопка или переключатель
  • Резистор на 100 Ом
  • Светодиод
  • Электрические провода
  • Корпус (например, пластиковая коробка)
  • Электроды (можно использовать гвозди или винты)

Большинство этих компонентов можно приобрести в магазинах электроники или радиодеталей. Важно использовать качественные и безопасные детали.

Схема сборки электрошокера

Основная электрическая схема самодельного электрошокера выглядит следующим образом:

  1. Подключите положительный контакт батареи к одному выводу кнопки/переключателя.
  2. Второй вывод кнопки соедините с входом высоковольтного трансформатора.
  3. Отрицательный контакт батареи подключите ко второму входу трансформатора.
  4. Выходы трансформатора соедините с электродами.
  5. Подключите светодиод через резистор параллельно батарее для индикации включения.

При нажатии кнопки ток от батареи поступает на трансформатор, который преобразует низкое напряжение в высокое. Между электродами возникает электрическая дуга.


Пошаговая инструкция по сборке

Чтобы собрать электрошокер своими руками, выполните следующие шаги:

  1. Подготовьте все необходимые компоненты и инструменты.
  2. Соберите электрическую схему согласно инструкции выше.
  3. Припаяйте все соединения, используя паяльник.
  4. Разместите компоненты внутри подготовленного корпуса.
  5. Закрепите электроды на внешней стороне корпуса.
  6. Установите кнопку/переключатель в удобном месте.
  7. Закройте корпус и проверьте работоспособность устройства.

Будьте предельно осторожны при сборке и тестировании. Избегайте контакта с электродами во включенном состоянии.

Меры предосторожности при изготовлении

При самостоятельном изготовлении электрошокера необходимо соблюдать следующие меры безопасности:

  • Используйте качественные изолированные провода и компоненты.
  • Работайте только с полностью обесточенным устройством.
  • Не прикасайтесь к оголенным контактам и электродам.
  • Надежно изолируйте все соединения.
  • Не превышайте рекомендуемое входное напряжение.
  • Тестируйте устройство только на неодушевленных предметах.
  • Храните в недоступном для детей месте.

Помните, что самодельные электрошокеры могут быть опасны при неправильном использовании. Соблюдайте осторожность!


Правовые аспекты использования электрошокеров

Перед изготовлением электрошокера важно ознакомиться с законодательством вашего региона. В некоторых странах и городах использование и хранение электрошокеров может быть ограничено или запрещено. Основные моменты, которые стоит учитывать:

  • В большинстве стран требуется лицензия на ношение электрошокера.
  • Мощность устройства может быть ограничена законом.
  • Запрещено применение против людей, кроме самообороны.
  • Нельзя проносить электрошокеры в общественные места и на мероприятия.
  • За незаконное хранение и использование предусмотрена ответственность.

Перед изготовлением обязательно уточните правовой статус электрошокеров в вашем регионе. Используйте устройство только в рамках закона.

Альтернативные средства самообороны

Вместо самодельного электрошокера можно рассмотреть другие легальные средства самозащиты:

  • Газовые баллончики
  • Звуковые сирены
  • Травматическое оружие (при наличии разрешения)
  • Телескопические дубинки
  • Светошумовые устройства

Эти средства могут быть более безопасны в использовании и не требуют специальных навыков для изготовления. При этом они также эффективны для самообороны в экстренных ситуациях.


Заключение

Изготовление электрошокера своими руками — сложный процесс, требующий определенных знаний и навыков. Важно помнить об опасности самодельных устройств и соблюдать все меры предосторожности. Перед созданием обязательно изучите правовые аспекты использования электрошокеров в вашем регионе. В большинстве случаев разумнее использовать легальные и сертифицированные средства самообороны.


Самодельные электрошокеры, как сделать простой электрошокер самостоятельно?

Электрошокеры » Статьи » Самодельный электрошокер

Одним из лучших устройств для самообороны является электрошокер. Он не нуждается в получении разрешения и регистрации в правоохранительных органах.

Купить шокер может любой житель РФ, начиная с 18 лет. Однако это далеко не всем по карману. Поэтому мы вам расскажем, как сделать устройство для самообороны самостоятельно.

Электрошокеры, изготовленные в кустарных условиях, нелегальны на территории РФ. Ношение и использование таких устройств может привлечь внимание правоохранительных органов.

Какие детали нам понадобятся?

Для сборки простого электрошокера нам не обойтись без:

  • конденсатора;
  • преобразователя;
  • трансформатора;
  • разрядника.

Это основные части электрошокового устройства. Принцип работы в данном случае достаточно несложен. От поджигающего конденсатора разряд поступает к боевому конденсатору и разряднику-трансформатору. На выходе мы получаем довольно мощный электрический импульс, способный отразить нападение недоброжелателя.

Технология сборки электрошокера

В первую очередь следует изучить схему работы самодельного электрошокера.

Шаг 1: собираем высоковольтную катушку

  • Ферритовый стержень обматывается изоляционной лентой в 3 слоя, тонким проводом – 15 витков, изолента – 5 слоев, скотч – 6 слоев.
  • Подготавливаем полоски полиэтилена. Их длина должна быть 10 см, а ширина – соответствовать длине нашей катушки.
  • Делаем вторичную обмотку стержня толстым проводом. Достаточно порядка 350-400 витков. Направление вторичной обмотки осуществляется в том же направлении, что и первичной.
  • Все ряды провода, состоящие из 40-50 витков, изолируются подготовленными полосками из полиэтилена и скотчем в 5 рядов.
  • Выполняем финальную обмотку из изоляционной ленты в 2 слоя и скотча в 10 слоев. Бока катушки закрываются при помощи силикона.

Шаг 2: собираем трансформатор преобразователя

  • Для этого понадобится ферритовый трансформатор. Предварительно с него снимается обмотка и ферритовая рамка.
  • Делаем первичную обмотку в 12 витков из провода диаметром 0,8 мм.
  • Выполняем вторичную обмотку в 600 витков из провода диаметром 1 мм.
  • Покрываем каждый ряд изоляционной лентой в 4 слоя.
  • Вставляем и фиксируем половины феррита. Все конструкция скрепляется изолентой или скотчем.

Шаг 3: собираем искровой разрядник и остальные части

  • Для разрядника потребуется предохранитель. С его контактов снимается олово при помощи горячей паяльной лампы и извлекается провод, идущий внутри.
  • С обоих концов вкручиваются шурупы, обеспечивается отсутствие контакта между ними. Регулируя расстояние можно управлять частотой разрядов.

Для электрошокера также потребуются аккумуляторные батареи. Источник питания может быть литий-ионным (такие используются в сотовых), литий-полимерным или никель-кадмиевым.

Последние два варианта отличаются высокой энергоемкостью. Однако их придется купить.

Также шокеру потребуется устройство для зарядки. Для этого необходимо спаять конденсатор, сигнальный диод, резистор и диодный мост. Для этого можно воспользоваться схемой.

Корпус выполняется из любого ненужного электрического прибора. Также можно сделать его самостоятельно из пластика. Закончив, мы получим самодельный электрошокер, мощность которого будет составлять примерно 5 Вт, а потребление тока – 3 А.

Помните, что нельзя использовать такой шокер на человеке более 3-х секунд!

Согласитесь, значительно проще купить готовое устройство. Оно будет гарантированно удобным, эффективным и надежным. Но речь не только о комфорте. Малейшая ошибка при сборке может сделать электрошоковое устройство опасным не только для окружающих, но и для его владельца. В каталоге интернет-магазина электрошокеров ShopShoker мы собрали множество надежных и мощных моделей. Они отвечают всем требованиям безопасности, абсолютно легальны и стопроцентно эффективны.

Тазер из адаптера или как сделать электрошокер своими руками

В этой статье я расскажу, как сделать электрошокер своими руками из адаптера зарядного устройства (адаптер – черная коробочка, которую вставляют непосредственно в розетку).

Сначала коснемся вопросов безопасности.
Я не профессиональный инженер, и думаю, что самодельный электрошокер в том или ином варианте под силу собрать практически любому человеку в домашних условиях. Так как работает электрошокер taser на 9 В батарейке, напряжения не хватит чтобы появились ожоги или стать причиной смерти.

Не забывайте, что высокое напряжение может быть смертельно!
Не используйте шокер на людях с кардиостимулятором, беременных, детях, животных.
Ответственность за использование тазера лежит полностью на вашей совести. Это устройство для самозащиты. Используйте его только чтобы защищать себя, не используйте шокер просто так, для забавы.

Шаг 1: Инструменты

Для изготовления электрошокера вам понадобятся следующие инструменты:

  • Изолента
  • Клеевой пистолет
  • Ножницы для проволоки/ кусачки
  • Клещи для снятия изоляции

Самым простым способом сборки является пайка всех компонентов на плату. В моем случае, если все припаять на плату, то начинка просто не поместится в корпус. Поэтому я советую паять только в том случае, если вы уверены, что все детали поместятся в корпусе адаптера.

Шаг 2: Электронные компоненты

Вам понадобятся следующие компоненты:

  • Адаптер 5-12 В (можно взять зарядное устройство от телефона, от аккумулятора и так далее, главное не забывайте – чем больше Вольт указано, тем сильнее будет удар тока).
  • Электродвигатель (можно снять с радиоуправляемой машинки или с электрической зубной щетки).
  • Резистор 6,8 Ом (чтобы двигатель не сгорел), можно взять маленький резистор примерно такого же сопротивления (у меня этот был под рукой). Я пробовал резисторы большего размера (примерно 200-500 Ом), но тазер с ними не работал. Если вы используете электродвигатель 9В, то резистор вам не понадобится.
  • Выключатель (нажимная кнопка или ползунок).
  • Медная проволока (любого сечения).

Наверное, вам не понятно, для чего нужен электродвигатель. К сожалению, я не придумал, как включить в схему реле. Если вы попробуете включить тазер без мотора, то увидите искры при отсоединении контакта от батарейки. Из-за этого после одного удара током тазер больше не бьет, если не нажимать постоянно кнопку. Мотор, включенный в схему, дает эффект многократного нажатия на кнопку.

Шаг 3: Разбираем адаптер

Это основная часть проекта.
Электросхема в адаптерах всегда крепится к вторичной стороне преобразователя. Обычно они соединены проводами, тогда вам нужно просто перекусить провода и соединить преобразователь со своей схемой.

В случаях, когда плата спаяна с преобразователем (как на фото), вам нужно будет отпаять плату и припаять к преобразователю провода.

Оставьте родные электроды от адаптера, они сделаны из хорошо проводящего ток жесткого сплава, и они не сломаются и не погнуться, если вы ткнете тазером в кого-то или во что-то.

Шаг 4: Соединения

Как видно на фото, схема соединений очень проста.

Вам нужно перекинуть контакты преобразователя напряжения: выход (было 5-12 В) будет входом, а вход (вставлялся в розетку) будет выходом (электроды).

Шаг 5: Помещаем начинку в корпус

Я использовал корпус от старого велосипедного фонаря, и мне едва хватило места для размещения всех компонентов.
Закрепить все компоненты на своих местах можно изолентой.

Особое внимание уделите правильному размещению электромотора – если что-то будет мешать вращению, он сгорит.
Фиксируя компоненты изолентой, оставьте для мотора побольше свободного пространства.

Шаг 6: Собранный тазер

Вы должны услышать работающий электромотор, когда нажмете на кнопку. Звук означает, что прибор работает. Можете проверить на любом металлическом предмете (ножницы, гвозди) или, если рискнете, попробуйте пальцем.
Вы увидите искорки, когда поднесете электроды близко к металлу.

Как сделать электрошокер / электрошокер своими руками: пошаговое руководство

ПРОЧИТАЙТЕ ПОЗЖЕ — ЗАГРУЗИТЕ ЭТОТ ПОСТ В ФОРМАТЕ >> НАЖМИТЕ ЗДЕСЬ

У каждого перца должно быть какое-то оружие самообороны, чтобы не допустить нежелательных гостей в ваш дом. Но если вам неудобно пользоваться ножом или вы просто хотите использовать что-то более особенное, вы можете выбрать самодельный электрошокер.

Электрошокер используется, чтобы вывести человека из строя, поражая его электрическим током с близкого расстояния, а электрошокер — это фирменный электрошокер, который можно использовать на значительном расстоянии от нападающего. Там, где ужаленное ружье может быть весьма рентабельным, электрошокер — дорогостоящий продукт.

Эти портативные устройства используют заряд, чтобы поразить жертву электрическим током. Эти электронные устройства используются в ряде ситуаций, включая личную безопасность, правоохранительные органы и военную подготовку, борьбу с массовыми беспорядками и отловом животных. В то время как большинство электрошокеров работают с использованием электрического тока, некоторые модели включают в себя аккумуляторную систему высокого напряжения с малой силой тока.

Большинство профессиональных электрошокеров работают с высоковольтными конденсаторами, которые будут удерживать заряд и ждать, пока он разрядится, но в большинстве самодельных электрошокеров, которые вы найдете в Интернете, конденсаторы не используются. Вместо этого они используют резисторы для создания колебательного тока.

Конечно, можно купить. Но гораздо интереснее научиться делать электрошокер. В этом посте мы рассмотрим несколько разных способов научиться делать электрошокеры. Если вам нравится этот самодельный электрошокер, ознакомьтесь с другим нашим постом здесь, если вы хотите узнать больше о самодельных проектах. 9 потрясающих самодельных видов оружия, которые можно добавить в свой арсенал

Начнем!

Создание мощного самодельного электрошокера Taser с нуля

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

Вот материалы, которые вам понадобятся для создания этого урока:

  • Высоковольтный трансформатор — цилиндрический (x1)
  • Перемычка №2 к высоковольтному трансформатору – прямоугольная
  • Коробки для проектов АБС-пластик (оболочка)
  • Аккумуляторная батарея 3,7 В (1 шт.)
  • Кулисный переключатель (x1)
  • Кнопочный переключатель (1 шт.)
  • Резистор 100 Ом (x1)
  • Красный светодиод (1 шт.)
  • Цементные гвозди (используются в качестве наконечников) (x2)
  • Электрический провод
  • Палочка для эскимо
  • ————————
  • Аэрозольная краска
  • Пистолет для горячего клея со сменным картриджем 20 Вт
  • Паяльник 60 Вт
  • Зажигалка
  • Наждачная бумага

Шаг 1: Соберите электрическую цепь

Схема электрошокера/шокового пистолета

Используя приведенную выше схему, начните с припайки пары электрических проводов к положительной и отрицательной части трансформатора. Они пойдут на батарею. Временно отсоедините соединительную часть батареи, мы добавим ее чуть позже.

Подсоедините отрицательную клемму аккумулятора к отрицательной клемме трансформатора, а затем подключите положительную клемму трансформатора к одному концу переключателя. Добавьте еще один провод к этому переключателю, а затем припаяйте кнопку.

Затем провод, идущий от кнопочного выключателя, соединится с положительным полюсом аккумулятора. Теперь подключите провода, один из которых идет от выключателя, а другой — от отрицательной клеммы аккумулятора. Эти двое пойдут к нашему индикатору, чтобы сообщить нам, включен ли электрошокер.

Поскольку у меня есть перезаряжаемая батарея, я бы хотел подключить к ней разъем. Таким образом, красный провод к красному проводу и черный провод к черному проводу, чтобы закончить построение цепи. И на этом схема завершена.

Шаг 2: Добавьте точку удара

Поскольку провода высоковольтного трансформатора недостаточно длинные, мы добавим несколько электрических проводов, идущих к концам, которые будут передавать заряд. Теперь для концов используйте короткие гвозди или вы можете заменить их на винты, чтобы заставить его работать. Вы можете оставить их отдельно сейчас, так как вы будете перемещать их на место позже.

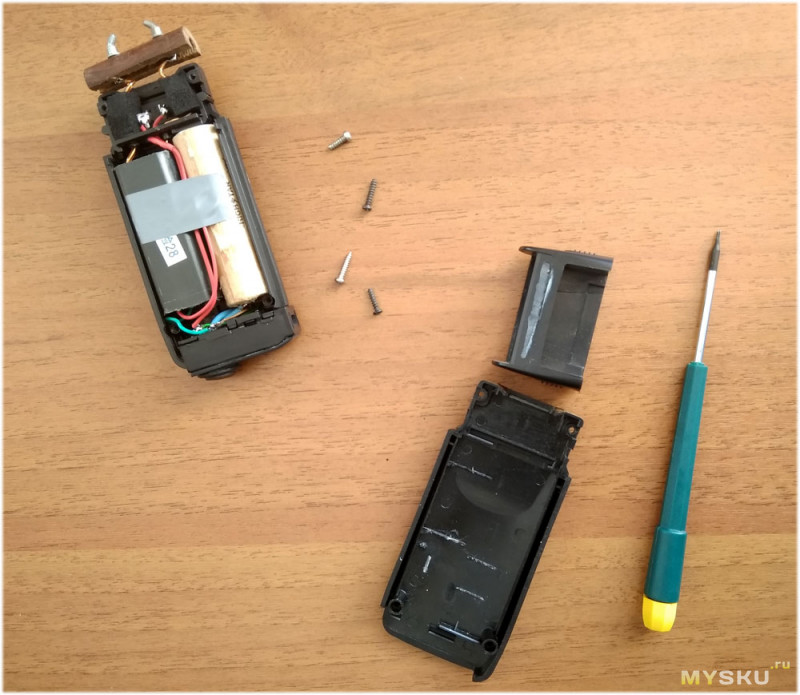

Шаг 3: Корпус

Используйте пластиковые коробки, чтобы сделать корпуса для электрошокера. Вы будете использовать 2 из них, чтобы создать более длинный электрошокер, который может вместить все компоненты. Отметьте места для светодиода, выключателя и кнопки и просверлите их.

Просверлите отверстие для винтов. Лучшее расстояние между каждым кончиком ногтя должно быть около пяти миллиметров, чтобы получить приятный разряд.

Нанесите горячий клей между двумя гвоздями, убедившись, что палочка от эскимо не приклеена. Это то, что разделяет их. Приклейте все компоненты схемы к нижней части электрошокера.

Чтобы предотвратить взрывы от гвоздя, касающегося батареи, мы собираемся приклеить кусок картона или что-то подобное, это будет служить стеной между ними, чтобы гвоздь не касался батареи напрямую. Используйте эпоксидную смолу, где это необходимо, чтобы разделить компоненты или используйте изоленту, где это необходимо.

Шаг 4: Закрытие

Закройте компоненты, используя эпоксидную смолу, чтобы заделать зазоры, затем отшлифуйте их, чтобы получился гладкий корпус. Как только вы закончите шлифовку электрошокера, возьмите кусочки малярной ленты и заклейте все места, которые вы не хотите закрашивать. Затем распылите электрошокер в любой цвет. И вот оно. Один тазер.

Создание электрошокера с использованием батареек Учебное пособие:

Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше

Загрузить видео

Всегда разблокировать YouTube

  • Высоковольтный преобразователь
  • Трубка ПВХ 20 см
  • Аварийный выключатель и выключатель мгновенного действия (главная кнопка)
  • 3 В качестве аккумулятора и корпуса аккумулятора
  • Соединение из ПВХ и крышка от бутылки содовой
  • 2 маленьких латунных гвоздя
  • Черная матовая аэрозольная краска
  • Кусачки и плоскогубцы
  • Клеевой пистолет

Шаг 1.

Подготовка материалов

Как поселенец, который создает, строит, перепрофилирует и перерабатывает, у вас уже могут быть материалы, необходимые для изготовления самодельного электрошокера дома или в сарае для инструментов. Таким образом, вам может не понадобиться тратить много времени и денег на сбор всех материалов.

Для инвертора лучше использовать высоковольтный малоамперный, особенно тот, который может производить до 400 000 вольт. Снимите внешний слой инвертора, чтобы в него поместилась электрическая часть. Используя кусачки и плоскогубцы, осторожно снимите внешний слой преобразователя. Когда внешний слой снят, инвертор легко помещается в трубу из ПВХ.

Шаг 2. Соберите схему

Подготовьте 3 батарейки типа А и корпус батарейки, которые поместятся в трубу из ПВХ. Тазер также должен иметь предохранительный выключатель с кнопкой, которая загорается при нажатии, чтобы вы могли легко увидеть, включен электрошокер или нет. Вы также будете использовать небольшой переключатель мгновенного действия в качестве основной кнопки.

Ознакомьтесь с этой принципиальной схемой или электронной схемой, чтобы собрать базовую схему.

Схема электрошокера

Эта элементарная электронная схема показывает, как вы будете собирать схемы, чтобы электрошокер работал. Аккумулятор подключен к защитному выключателю, который представляет собой красную светодиодную кнопку. Затем он подключается к мгновенному выключателю, который мы нажимаем, чтобы электрошокер искрил. Это приводит к тому, что преобразователь высокого напряжения подключается к искровому промежутку, где искра проходит через или между двумя контактами, ведущими обратно к батарее.

Шаг 3. Подготовка корпуса электрошокера

Теперь переходим к нашей трубе из ПВХ. Распылите на трубу черную матовую аэрозольную краску и дайте ей высохнуть. Разрежьте трубу пополам, чтобы у вас был доступ к батареям при их замене после того, как они разрядились. Отмерьте 13 см от одного конца трубы из ПВХ и отрежьте оттуда, чтобы у вас получилась еще одна труба из ПВХ длиной 7 см. Затем просверлите отверстие для главного выключателя примерно в 4 см от верхней части более длинной трубы из ПВХ, куда будет вставлен мгновенный выключатель. Используйте муфту из ПВХ для надежного соединения двух отдельных частей трубы из ПВХ и для замены батарей.

Шаг 4. Сборка электрошокера

Следующим шагом является сборка электрошокера. аккуратно упакуйте все в тюбик и закройте его крышкой.

Шаг 5. Готовый самодельный электрошокер

Наконец, вы можете протестировать готовый самодельный электрошокер, будьте осторожны, чтобы не получить удар током! Обязательно соблюдайте меры предосторожности и ответственно используйте это оружие для самообороны. Кроме того, держите его в недоступном для детей месте.

Ознакомьтесь с полной историей здесь homesteading.com

ПРОЧИТАЙТЕ ПОЗЖЕ — СКАЧАТЬ ЭТОТ ПОСТ В ФОРМАТЕ PDF >> НАЖМИТЕ ЗДЕСЬ

STL-файл Taser / Электрошокер / Шоковый пистолет DIY・Дизайн для загрузки и 3D-печати・Культы


Новый мундштук Florida для тенор-саксофона

20 €

Диджериду в коробке

1,25 €

Levier de frein et d’embrayage pour ktm EXC SX

€3

витой каркас

0,50 €

лыжи для катания на лонгборде / круизере

3,33 €

Шкив и подставка Geeetech для оси Y с подшипником 608 Skate

0,50 €

Лыжи для конькового хода – сменные колеса диаметром 56 мм для снега

3,33 €

Муфта 8 мм / 5 мм для 3D-принтера

0,50 €

Лучшие файлы 3D-принтеров в категории Инструменты

Лейка для крепления на трубе

Бесплатно

Испытательный поезд Тима (калибровка и испытания моделей для сокращения количества пластиковых отходов)

Бесплатно

Фиксатор катушки с нитью 1,75 мм для AIO

Бесплатно

Светодиодный матричный аудиовизуализатор IS31FL3741

Бесплатно

Garden — Комья для садоводства

1,69 €

Держатели для чернил для татуировки

0,50 €

Крепление шпинделя Dremel CNC 500 Вт

Бесплатно

Устройство для открывания дверей Covid-19

Бесплатно

Бестселлеры категории Инструменты

ВЕНТИЛЯТОР ВОЗДУХОВОДА V3 5015, ENDER 3 S1, S1 PRO, SPRITE, АКСЕЛЕРОМЕТР, светодиодная лента

€2,54 -10% €2,29

AR15 КОВАНЫЙ НИЖНИЙ РЕСИВЕР

9,06 €

Bambu Lab — ведро для экскрементов, контейнер для мусора — X1 и X1 Carbon

1,25 €

ВЕНТИЛЯТОР ВОЗДУХОВОДА V4 5015, ENDER 3 S1, S1 PRO, SPRITE, АКСЕЛЕРОМЕТР, СВЕТОДИОДНАЯ ПОЛОСА

€3 -15% €2,55

AAP01 КОМПЛЕКТ SIERRA

20 €

Ящики для принтера для стола Ikea Lack

1,99 €

Ender 3 Briss Fang Gen2, красная ящерица, паук, рево, стрекоза и т.

д.

1,66 €

ENDER 3 S1 PRO УСИЛЕНИЕ ТЯГИ

€1,63 -5% €1,54

Лоток на роликах

€1,81 -25% €1,36

Крепление Creality Sonic Pad для Ender 3 S1 Pro

1,29 €

Направляющая кабеля Ender 3 S1 BEST — вертикальная

2,50 €

УГОЛЬНЫЙ ПОДДОН BAMBU LAB X1

2,99 €

ТОЧНЫЙ ШТАНГМЕНТ ДЛЯ 3D-ПЕЧАТИ СДЕЛАЙ САМ

3,19 €

ПЭТ-машина, сделай нить своими руками из пластиковых бутылок дома!

€50 -50% €25

ВЕНТИЛЯТОРНЫЙ КАНАЛ SOVOL SV06 5015 — CFD ОПТИМИЗИРОВАН, версия 2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
