Самодельный импульсный паяльник: принцип работы, схемы и инструкции по изготовлению

Как работает импульсный паяльник. Какие схемы используются для его создания. Как сделать импульсный паяльник своими руками. Какие преимущества и недостатки имеет самодельный импульсный паяльник. Какие меры предосторожности нужно соблюдать при его изготовлении и использовании.

Принцип работы импульсного паяльника

Импульсный паяльник отличается от обычного способом нагрева жала. Вместо постоянного нагрева с помощью нихромовой спирали, в импульсном паяльнике жало нагревается кратковременными импульсами тока большой силы. Это позволяет очень быстро разогревать жало до рабочей температуры.

Основные компоненты импульсного паяльника:

• Жало из медной проволоки
• Понижающий трансформатор или импульсный блок питания
• Кнопка включения
• Корпус с держателем жала

При нажатии на кнопку, через жало пропускается ток силой 25-50 А при напряжении 1-2 В. Это вызывает быстрый нагрев медной проволоки до температуры пайки за несколько секунд. После отпускания кнопки жало быстро остывает.

Схемы импульсных паяльников

Существует два основных типа схем для импульсных паяльников:

1. С понижающим трансформатором

Это самая простая схема, где понижающий трансформатор подключается напрямую к сети 220В. Вторичная обмотка трансформатора выполняется из медной шины большого сечения и имеет 1-2 витка. Жало подключается непосредственно к выводам вторичной обмотки.

2. С импульсным блоком питания

В этой схеме используется электронный преобразователь напряжения на высокой частоте. Это позволяет уменьшить габариты и вес паяльника. Часто для таких схем используют готовые блоки питания для галогенных ламп мощностью 50-150 Вт.

Инструкция по изготовлению импульсного паяльника

Рассмотрим процесс изготовления простого импульсного паяльника на основе понижающего трансформатора:

1. Подготовьте трансформатор мощностью 50-150 Вт
2. Удалите старую вторичную обмотку
3. Намотайте новую вторичную обмотку из медной шины сечением 6-10 мм², сделав 1-2 витка
4. Подключите выводы вторичной обмотки к держателям жала
5. Изготовьте жало из медной проволоки диаметром 1-2 мм
6. Соберите корпус паяльника, установив кнопку включения
7. Подключите трансформатор к сети через кнопку

Преимущества и недостатки самодельного импульсного паяльника

Преимущества:

• Быстрый нагрев жала за несколько секунд
• Экономия электроэнергии — нагрев только во время пайки
• Безопасность — холодное жало в выключенном состоянии
• Простота ремонта и замены жала

Недостатки:

• Большие габариты и вес при использовании трансформатора
• Необходимость удерживать кнопку во время пайки
• Отсутствие регулировки температуры
• Сложность пайки массивных деталей из-за быстрого остывания

Меры предосторожности при работе с импульсным паяльником

При изготовлении и использовании импульсного паяльника необходимо соблюдать следующие меры безопасности:

• Используйте качественную изоляцию всех токоведущих частей
• Не превышайте допустимую мощность трансформатора
• Проверяйте нагрев вторичной обмотки — она не должна сильно нагреваться
• Не оставляйте включенный паяльник без присмотра
• Используйте защитные очки при пайке
• Работайте в хорошо проветриваемом помещении

Альтернативные варианты конструкции импульсных паяльников

Помимо базовой схемы с трансформатором, существуют и другие варианты импульсных паяльников:

Паяльник на основе электронного трансформатора

В этой конструкции используется готовый электронный трансформатор для галогенных ламп. Его нужно доработать, заменив вторичную обмотку на одновитковую из медной шины. Такой паяльник получается компактнее и легче трансформаторного.

Паяльник с импульсным преобразователем

Здесь применяется самодельная электронная схема импульсного преобразователя напряжения. Это позволяет питать паяльник от низковольтных источников, например, аккумуляторов. Такая схема сложнее в изготовлении, но дает более компактную конструкцию.

Советы по эксплуатации самодельного импульсного паяльника

Чтобы самодельный импульсный паяльник служил долго и эффективно, следуйте этим рекомендациям:

• Не держите кнопку нажатой слишком долго, чтобы избежать перегрева
• Периодически очищайте жало от окислов мелкой наждачной бумагой
• При интенсивной работе делайте перерывы для остывания трансформатора
• Храните паяльник в вертикальном положении для защиты жала
• Регулярно проверяйте надежность всех электрических соединений

Заключение

Самодельный импульсный паяльник — интересный проект для радиолюбителей, позволяющий получить удобный инструмент для мелких паяльных работ. Несмотря на некоторые недостатки, такой паяльник имеет ряд преимуществ перед обычными моделями. При соблюдении мер предосторожности и правил эксплуатации он может долго и надежно служить в домашней мастерской.

принцип работы, схема и изготовление своими руками

Когда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Главное его достоинство — набор рабочей температуры за 1−2 секунды. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали.

• Устройство индукционного паяльника
• Принцип работы устройства
• Разновидности инструмента
  • Сборка трансформаторного прибора
  • Изготовление импульсной разновидности
  • Делаем аккумуляторный тип механизма

Устройство индукционного паяльника

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм. В некоторых конструкциях к ним добавляется источник питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.

Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

• больший вес и размеры, отсутствие возможности точно регулировать температуру;
• присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
• невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Разновидности инструмента

Выделяют 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также их характеристики могут совмещаться. Основные виды паяльников:

• сетевой, работающий на частоте сети;
• с форсированным нагревом;
• импульсные;
• с изолированным жалом.

Существуют также импульсные паяльники с изолированным жалом и форсированным нагревом. Несовместимые типы — это сетевой и импульсный паяльник.

Импульсный, в отличие от нерегулируемого сетевого, уже может иметь регулировку мощности за счёт использования импульсного преобразователя, работающего на высоких частотах и умеющего изменять мощность методом широтно-импульсной модуляции. Благодаря сравнительно малым размерам преобразователя, этот тип индукционного паяльника является самым компактным из всех.

Паяльниками с форсированным нагревом называют устройства, имеющие в своём составе батарею мощных электролитических конденсаторов, включённых параллельно жалу и отделённых от него выключателями или мощными полевыми транзисторами. Работает такой форсаж следующим образом: когда жало отключено, транзисторы открываются и начинается заряд конденсатора. После окончания заряда они закрываются. Затем, когда жало включается, транзисторы снова открываются, разряжая конденсаторы, на короткое время мощность паяльника возрастает в несколько раз. Эта функция даёт возможность паять массивные элементы, обладающие большой теплоёмкостью.

Для исключения возможности повреждения микросхем были придуманы изолированные жала. В них рабочая поверхность жала электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный пруток, на который намотано несколько витков провода большого сечения. Пруток защищает от контакта с проводом намотанная на него стеклоткань.

Сборка трансформаторного прибора

Этот вид паяльника является самым простым. Поэтому собрать его будет несложно.

Для этого понадобятся следующие компоненты:

1. Сердечник от трансформатора типа ШП (если не найдёте, можете использовать тип П, он похуже, но тоже сойдёт).
2. Медный провод в лаковой изоляции сечением 0,3 мм, для первичной обмотки.
3. Медный провод или шина сечением 12−15 мм, которые пойдут на вторичную обмотку.
4. Медная проволока, на 2−3 квадрата, для изготовления жала.
5. 2 клеммы для его подключения.
6. Выключатель в виде кнопки, работающей на замыкание.
7. Любой удобный вам корпус для паяльника и сетевой шнур.

Сборка индукционного паяльника своими руками, схема:

Сначала нужно намотать первичку (при её намотке ориентируйтесь по сопротивлению — оно должно составлять порядка 40−50 Ом, это примерно 1500 витков), причём делать это нужно аккуратно, катушка должна быть намотана равномерно, без бугров по краям или по центру. Перед намоткой заизолируйте сердечник в месте, где будет находиться обмотка.

После намотки обмотайте первичную обмотку термостойким скотчем и приступайте к намотке вторички. Она должна состоять из одного-двух витков. Перед её намоткой снова заизолируйте сердечник, саму обмотку при этом изолировать не нужно, она играет роль радиатора, рассеивающего тепло, приходящее на него с жала. Все, трансформатор готов.

Осталось подготовить корпус, прорезав в нём отверстия для вентиляции, клемм и выключателя, затем установить в нём все детали и соединить их так, как указано на схеме. После этого припаяйте сетевой провод нужной вам длины и смонтируйте на конце вилку для подключения в сеть. Собрав корпус, включите получившийся у вас прибор в розетку и проверьте его работу. Если он плавит припой, и жало при этом не обгорает от перегрева, значит, все в порядке, можете спокойно им пользоваться.

Изготовление импульсной разновидности

Она самая распространённая из всех. Собирается так же просто, как и предыдущая.

Список запчастей, необходимых для её сборки:

1. Электронный трансформатор на 12 вольт для галогенных ламп, мощностью 60−90 ватт.
2. Медный провод сечением 3 мм, для вторичной обмотки и жала.
3. Кнопка, работающая на замыкание.
4. Клеммы.
5. Кусочек стеклотекстолита для крепления клемм.
6. Сетевой шнур с вилкой.
7. Пластиковая водопроводная труба, для использования в качестве ручки.

Сначала нужно немного доработать драйвер от галогенки, а именно заменить вторичную обмотку импульсного трансформатора. Для этого разберите его.

Внутри он будет выглядеть следующим образом:

Красным обведена нужная деталь.

Нужно аккуратно её отклеить, затем, отпаяв выводы от платы, снять её окончательно. Потом снимите заводскую вторичную обмотку (она расположена поверх первичной) и установите свою, на половину витка. Просверлите плату так, как показано на фото:

После этого просверлите насквозь корпус так, чтобы отверстия в корпусе и плате совпадали. Это нужно для удобства вывода концов вторички наружу. Затем припаяйте и приклейте трансформатор, соблюдая соосность всех имеющихся отверстий, и соберите корпус, предварительно установив и припаяв кнопку с сетевым шнуром. Потом проденьте сквозь драйвер провод вторичной обмотки и согните его полукольцом. Осталось лишь соединить концы вторички куском текстолита с заранее просверлёнными в нём дырками, и закрепить на нём клеммы и жало, после чего сборку устройства можно считать завершённой.

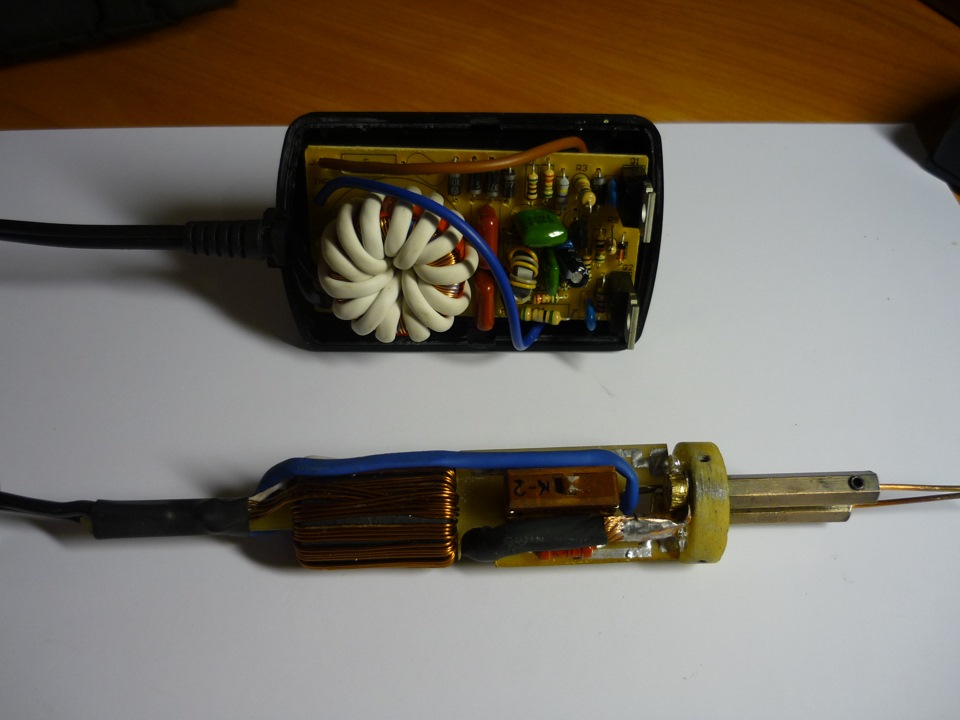

Собранное устройство должно выглядеть следующим образом:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже посложнее прошлых, он собирается не из блоков, а из отдельных радиодеталей.

Сначала обратим внимание на схему

Составим список нужных компонентов:

• 2 батареи 18650 со встроенной защитой;
• 2 холдера для 18650;
• 2 диода;
• 2 резистора на 47 Ом;
• 2 резистора на 5,6 кОм;
• 1 конденсатор на 220 нФ;
• 2 низковольтных (с пороговым напряжением включения 2−2,5 вольта) полевых транзистора;
• 2 небольших радиатора для охлаждения силовых транзисторов;
• Высокотоковая (на 10 А) кнопка, работающая на размыкание.
• Ферритовая губка из фильтра помех или любой другой небольшой тороидальный сердечник для намотки импульсного трансформатора.
• Тороидальный сердечник более мелкого размера для намотки дросселя.
• 2 клеммы для подключения жала.
• Отрезок стеклотекстолита для крепления клемм.
• Отрезок фольгированного стеклотекстолита для изготовления платы.

Вот так должна выглядеть разводка платы:

Ссылка на гербер файл с разводкой (открывать в программе Sprint-layout): yadi.sk/d/SM1st1Lu3SaR3L

Схема этого понижающего преобразователя не содержит в себе ШИМ контроллера, а построена на базе симметричного автогенератора, что значительно уменьшает сложность сборки и размеры будущего паяльника.

Прежде чем приступить к её сборке, необходимо собрать импульсный трансформатор и дроссель, а также изготовить плату (или используйте макетную).

Первичная обмотка состоит из шести витков провода сечением 3 мм и имеет среднюю точку. Так как такой толстый провод будет сложно намотать на маленький сердечник, советуем использовать шесть жил провода в лаковой изоляции, сечением 0,5 мм. Для начала возьмите два отрезка провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут средней точкой), другие два оставьте свободными. Проденьте общий конец в сердечник, а остальные разведите и сделайте ими по три витка в разные стороны. Более точно указано на фото:

Вторичная обмотка собирается куда проще. Она состоит из 1 витка провода сечением 7 мм. Для её намотки рекомендуем использовать 7 проводов сечением 1 мм, скрученных вместе. Перед сборкой вторички не забудьте обернуть провод термостойкой (термоскотч, фторопластовая или стеклотканевая трубка) изоляцией. Трансформатор готов.

Далее, следует приступить к дросселю. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте провод в лаковой изоляции. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. После сборки не забудьте приклеить радиаторы к транзисторам. В итоге у должно получиться так, как изображено на фото:

После сборки схемы подключите к ней жало (делается из медной проволоки сечением 3 мм) и проверьте работоспособность паяльника. Если все в порядке, начинайте собирать его в корпус, перед этим не забудьте склеить между собой холдеры для аккумуляторов и припаять их к плате. Аккумуляторы подключаются параллельно.

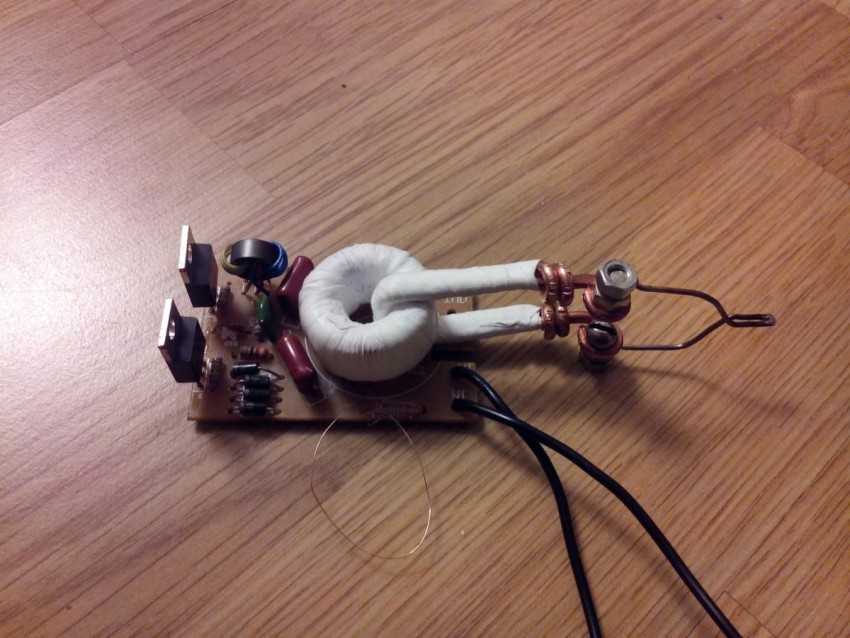

Такой результат у вас должен получиться:

​Номинальная мощность полученного паяльника — 40 ватт, время работы от одного заряда — 1 час, 20 минут (при использовании нормальных аккумуляторов). Прибор не предназначен для длительной работы, его область применения — срочный ремонт чего-то необходимого, когда у вас дома отключили электроэнергию или если вы находитесь вдали от цивилизации. А также этот паяльник подойдёт монтажникам и ремонтникам слаботочного оборудования.

Режим работы у него такой: 10 минут работает и столько же остывает. Допускается не более 7 включений в минуту.

Самодельный импульсный паяльник. Схема, видео, фото

Автор Alexey На чтение 7 мин Просмотров 5.7к. Опубликовано 05.06.2016 Обновлено 05. 06.2016

Содержание

1. Принцип действия
2. Используемые источники тока для питания импульсных паяльников
3. Процесс переделки понижающего трансформатора
4. Переделка электронного трансформатора
5. Изготовление жала паяльника
6. Достоинства и недостатки

Известно, что для пайки проводов, радиодеталей или различных металлических конструкций нужен кратковременный нагрев припоя для его расплавления, и разогрев спаиваемых поверхностей проводников до необходимой температуры.

При многократно повторяющейся пайке процесс подготовки деталей к монтажу занимает намного больше времени, чем кратковременное прикосновение разогретого жала к спаиваемым поверхностям.

Очевидно, что в таком случае обычный (заводской или самодельный) паяльник большую часть времени бесполезно простаивает, рассеивая потребляемую энергию. Чтобы сократить бесполезное потребление электроэнергии паяльных инструментов при их простое, был разработан импульсный паяльник,

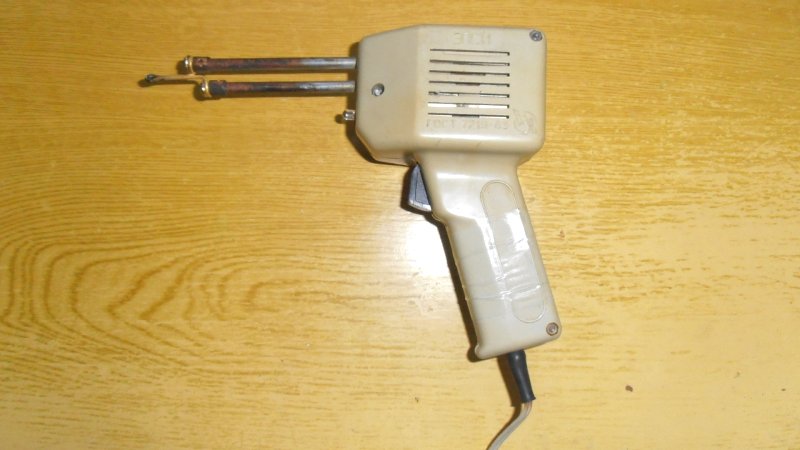

Промышленный импульсный паяльник

кратковременно включаемый только в момент пайки. Название данный инструмент получил из-за потребления электроэнергии в виде кратковременных импульсов, периодом в несколько секунд, достаточных для разогрева жала и выполнения работы.

Принцип действия

Основное отличие импульсного паяльника заключается в способе нагрева его жала, которое являет собой согнутую дугой медную проволоку, (наподобие буквы «U»), по которой пропускают электрический ток большой силы, необходимый для достижения требуемой температуры.

Разогревающаяся медная проволока в виде жала

Блок питания такого паяльника должен обеспечивать выходное напряжение 1-2 В и ток 25-50 А. До недавнего времени для этих целей активно применялся обычный трансформатор, у которого вторичная обмотка выполнена в виде нескольких витков медной шины относительно большого сечения (в несколько раз большего, чем сечение провода жала, во избежание нагрева самой обмотки во время работы).

Также большим сечением должны обладать токопроводящие шины, выполняющие функцию держателя жала, поэтому блок питания помещают в корпус импульсного паяльника, который из-за револьверной ручки напоминает пистолет.

Типичная форма промышленного импульсного паяльника

Но изрядные габариты и ощутимый вес понижающего трансформатора делают неудобной работу с паяльником, поэтому в последнее время стали применяться импульсные блоки питания, которые значительно меньше и легче.

Используемые источники тока для питания импульсных паяльников

Импульсные паяльники имеют такое название ещё и из-за усовершенствования  и миниатюризации блоков питания, применяемых в данных инструментах, использующих электронную схему преобразования импульсов напряжения высокой частоты, хотя может использоваться и обычный понижающий трансформатор подходящей мощности.

Поэтому, создавая импульсный паяльник своими руками, нужно решить, какой блок питания будет использоваться – с понижающим трансформатором, или электронный. Преимущество первого варианта состоит в чрезвычайно простой электрической схеме – выводы вторичной обмотки напрямую подключаются к токопроводящим шинам.

Пример самодельного паяльника с понижающим трансформатором

К недостаткам следует отнести габариты и вес прибора, а также ощутимую вибрацию во время работы. К тому же, первичная обмотка очень часто перегорает из-за нестабильного напряжения и частых перегрузок, и невозможно самостоятельно осуществить её перемотку без специального оборудования и соответствующего обмоточного провода.

Поэтому, многие радиолюбители, ремонтируя вышедший из строя импульсный паяльник на базе понижающего трансформатора, используют подходящий электронный блок питания, заменяя вторичную обмотку.

Сгоревший понижающий трансформатор в промышленном паяльникеГромоздкий трансформатор заменен на миниатюрную электронную плату

Процесс переделки понижающего трансформатора

Изготовляя импульсный паяльник, для его питания можно использовать имеющийся понижающий трансформатор, который может быть с любым типом магнитопровода, главное, чтобы он подходил по мощности в пределах 50-150 Вт.

Первичную сетевую обмотку оставляют без изменений, а вторичную удаляют, разобрав трансформатор. Поскольку для разогрева жала паяльника решающее значение имеет ток, то точным расчётом количества витков можно пренебречь, сосредоточив усилия на достижении максимально возможной площади поперечного сечения обмоточной шины.

Как правило, будет достаточно двух витков медной шины или плетёного гибкого медного провода, сечением 6-10 мм², которые нужно расположить таким образом, чтобы они не замыкались друг с другом и сердечником трансформатора.

Медная шина в виде вторичной обмотки

В случае с использованием медной шины в качестве обмотки, её выводы будут выполнять функции держателя жала.

Продолжение обмотки является держателем жала

Наматывать упругую шину следует осторожно, чтобы не повредить первичную обмотку, после чего её следует проверить на обрыв и замыкание.

Переделка электронного трансформатора

Создавая импульсный паяльник своими руками с «нуля», или используя готовый корпус с держателями, многие радиолюбители применяют в качестве трансформатора имеющийся электронный блок питания для галогенных ламп на 12В, мощностью 50-150Вт, при этом также переделывая вторичную обмотку.

Электронный трансформатор (импульсный блок питания галогенных ламп)

Поскольку никаких других изменений в устройстве не требуется, типичная электрическая принципиальная схема импульсного блока питания приводится лишь в качестве примера, без разбора функций элементов и описания принципа работы.

Импульсный трансформатор на схеме, подлежащий переделке

В данном случае, нужно помнить, что для достижения требуемого напряжения в импульсном трансформаторе требуется не такие большие габариты магнитопровода и меньшее количество витков, поэтому для переделки вторичной обмотки может быть достаточно одного витка.

Один выходной виток на тороидальном магнитопроводе импульсного трансформатора

Если у имеющейся шины или гибкого провода сечение недостаточное, то его можно увеличить путём параллельного подключения витков обмоток.

Подключение выводов параллельных витков к держателю жалаПараллельные витки из гибкого плетеного медного многожильного провода

Поскольку старую вторичную обмотку можно удалить, не разбирая трансформатор, а создать новую можно просто вставив один виток в пустоты между изоляцией и магнитопроводом, процесс переделки импульсного блока питания не является слишком сложным делом даже для начинающего мастера.

Изготовление жала паяльника

В качестве жала паяльника нужно использовать медную проволоку, диаметром 1-2 мм, подсоединив её к держателям при помощи болтовых или имеющихся готовых цанговых соединений.

Болтовые крепления жала на пластинах

Более точно толщина провода определяется опытным путём – по скорости, с которой температура паяльника достигает рабочего диапазона – чем тоньше проволока жала, тем быстрее оно будет разогреваться. Но с другой стороны, слишком большая температура сделает невозможным процесс пайки и приведёт к быстрому износу и даже перегоранию провода.

Увеличивая поперечное сечение проволоки нужно добиться приемлемого времени (4-8 секунд) разогрева жала и недопущения его перегрева. Нужно помнить, что с увеличением площади поперечного сечения проволоки жала растёт потребляемая мощность и нагревание вторичной обмотки трансформатора.

Поэтому, подобрав нужный диаметр провода жала и опробовав самодельный паяльник в работе, осуществив несколько раз процесс пайки, нужно проверить нагрев вторичной обмотки – она не должна сильно нагреваться, а тем более раскаляться – иначе трансформатор может перегреться, что приведёт к перегоранию первичной обмотки и воспламенению изоляции.

Для удобства работы часто подключают лампочку или светодиод, синхронно включающийся и освещающий место пайки.

Яркий светодиод включается синхронно с паяльником, освещая место пайки

Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:

• Экономичность – электроэнергия не используется при простое инструмента;
• Безопасность — в нерабочем состоянии жало всегда холодное, что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
• Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.

К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.

Электронная схема и импульсный трансформатор разделеныОтделенный от схемы трансформатор

Как сделать компактный и мощный импульсный паяльник

Импульсный паяльник отличается от обычного тем, что нагревается практически мгновенно. Его можно использовать уже через несколько секунд после подключения к сети. При этом импульсный вариант экономичен, имеет небольшие размеры и позволяет использовать напряжение от 6 до 12 вольт. Подключить такой паяльник можно через блок питания, зарядку телефона или от автомобильного прикуривателя.
Данное устройство выполнено по схеме «двухтактный генератор». Основным элементом паяльника является трансформатор, вторичная обмотка которого выполнена из цельного витка толстого провода. Концы катушки закрыты через тонкое жало, из-за чего этот участок нагревается.

Для изготовления импульсного паяльника нам потребуется:

• ферритовый сердечник;

• 2 резистора на 470 Ом;

• 2 резистора на 10 кОм;

• 2 выпрямительных диода 1N4007;

• 2 полевых транзистора IRFZ44;

• Конденсатор 22 нФ;

• индуктивность (дроссель) 47 мкГн;

• кнопка питания;

• медная проволока толщиной 2 мм;

• разъем питания;

• металлические клеммные колодки;

• болт, гайка, 2 металлические шайбы, 2 шайбы из изоляционного материала;

• зажим.

Приступаем к сборке импульсного паяльника:

1. Сначала делаем трансформатор. Для этого нам понадобится ферритовый сердечник и медный провод толщиной 2 мм. Делаем 12 витков провода.

Концы обмотки снимаются и очищаются.

2. Полевые транзисторы в этой схеме могут перегреваться.

Следовательно, они должны быть подключены к радиатору. В качестве радиатора можно использовать любую металлическую деталь. Ради компактности устройства радиатор можно использовать как каркасную схему. Вокруг него собираем основные радиодетали. Припаяйте резисторы, диоды.

3. Припаяйте к получившейся плате концы обмотки трансформатора и конденсатор.

4. С обратной стороны приклейте кнопку питания и разъем. Затем припаяйте. Кнопка питания должна быть без блокировки. То есть паяльник будет работать при удержании кнопки во включенном положении. Это сделано для того, чтобы при длительном включении весь трансформатор нагрелся и держать паяльник в руках будет проблематично.

5. Найдите центр обмотки и припаяйте катушку индуктивности.

6. Собираем вторичную обмотку. Из проволоки, толщиной 2 мм, делаем два вывода.

Торцы очищены от лака. С одной стороны делаем кольца под диаметр болта.

7. Одеваем на болт один из проводов, затем металлическую шайбу, изоляцию. Вставляем болт в отверстие трансформатора. Утеплитель платья, шайба, второй контакт. Зажать гайкой.

8. Отрезаем скрепку, чтобы получилось удобное жало.

И подключаемся к выводам вторичной обмотки с помощью клеммников.

9. Подключите паяльник к источнику питания. Проверяем работоспособность.

Примечание

Можно подключать импульсный паяльник от различных блоков питания до 12 вольт. Необходимо учитывать, что чем выше напряжение блока, тем больше мощность прибора и тем быстрее он прогревается.
Этот паяльник можно сделать с питанием от аккумуляторов или батареек. Для достижения напряжения 12 вольт аккумуляторы должны быть соединены последовательно. Паяльник — устройство очень мощное, поэтому долго от батареек работать не будет. Однако за счет быстрого нагрева для небольших объемов работы вполне достаточно. Главное не забыть его выключить.

Меры предосторожности

• При подключении паяльника к источнику питания соблюдайте полярность.

• После сборки и проверки работоспособности схему паяльника лучше спрятать в корпус.

• Не забудьте отключить устройство после использования.

Посмотреть видео

Как собрать простой паяльник · Один транзистор

Соберите низковольтный паяльник из медного стержня, нихромовой проволоки и термоизолятора.

Хотя паяльники довольно дешевы, широко доступны и бывают разных форм и размеров, вот способ сделать это своими руками. В этой статье будут описаны несколько простых в сборке паяльников мощностью 15–30 Вт, питающихся от низкого напряжения (5–12 В, в зависимости от используемого нагревательного провода). Это означает, что вы можете питать его от любого источника питания, соответствующего этим требованиям (хорошим выбором будет компьютерный блок питания). Проект прост: для его нагрева используется нагревательный резистор, намотанный на медный наконечник. Основная сложность здесь заключается в том, чтобы найти термостойкий изолятор, который можно будет намотать на медный наконечник. Я использовал материал, найденный между силовыми транзисторами и радиаторами.

Описаны два варианта. Разница между ними заключается в способе крепления медного стержня к рукоятке.

Самодельный паяльник (вариант 1)

Возьмите медное жало (1) (кусок 7…10 см медного стержня диаметром 3. ..4,5 мм) и намотайте на него изолятор примерно на 4 см. Один конец нихромовой проволоки нагревателя (диаметром около 0,3…0,5 мм) присоедините к острому концу (3) и начните наматывать его на изоляцию, чтобы получился резистор нагревателя (4). Повороты должны быть близки, но не должны касаться друг друга. Требуется небольшой эксперимент, чтобы получить наилучшую длину провода (количество витков), поэтому вам следует включить его и посмотреть, как он себя ведет. Держите наконечник с другого конца плоскогубцами и подайте напряжение постоянного тока. Вы можете безопасно начать с 5V от компьютерного блока питания ATX. Он имеет достаточный ток и в случае короткого замыкания автоматически отключается. Наконечник соединяется с одним концом нихромовой проволоки. Это также будет земля устройства. Другой конец нихромовой проволоки должен идти на напряжение питания (VCC).

Очень важно использовать блоки питания с ограничением тока или защитой от короткого замыкания . Изолятор между нихромовой проволокой и медным наконечником может разрушиться при высоких температурах и вызвать короткое замыкание.

Провод не должен накаляться. Если это так, попробуйте с более низким напряжением. Хорошее совпадение – это когда провод слегка виден в темноте. Не более чем через минуту наконечник должен расплавиться припоем. В противном случае, если вы прикасаетесь к нихромовой проволоке и она плавится, а на кончике не плавится, значит, вы использовали слишком толстый изолятор или обладающий теплоизоляционными свойствами, что не есть хорошо. Если проволочный резистор кажется недостаточно горячим, попробуйте увеличить напряжение.

Если вам удалось его построить, теперь вы должны прикрепить этот обогреватель к ручке. Первый вариант заключается в размещении наконечника с нагревателем внутри металлической трубы после установки на концах керамических прокладок (2). Вам нужно будет прикрепить металлическую трубу к шайбе (7), которая будет крепиться с помощью нескольких винтов (9) и прокладок (8) к ручке (10). Прокладки рекомендуются для улучшения теплоизоляции рукоятки, чтобы она не нагревалась во время использования.

Самодельный паяльник (вариант 2)

Второй вариант немного проще построить. Вместо того, чтобы вставлять наконечник с нагревателем в трубу, противоположный конец наконечника закрепляют на металлическом листе (6), изогнутом в форме буквы «Г» для облегчения крепления ручки (8). Этот металлический лист также служит радиатором.

Вот строительная деталь шайбы (7) из варианта 1 и металлического листа (6) из варианта 2:

Металлические детали

На следующем фото показана попытка сборки наконечника с нагревателем. Диаметр медного стержня всего 2,5 мм. В моих тестах он хорошо работал при напряжении 6…7 вольт переменного тока прямо от трансформатора.

Жало паяльника с нагревателем из нихромовой проволоки

Противоположный конец жала можно термически прикрепить к датчику температуры (возможно, к термопаре), чтобы построить паяльную станцию ​​с регулируемой температурой.
