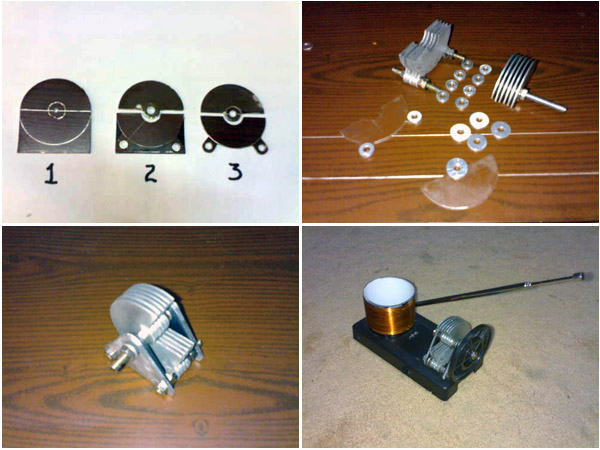

Самодельный конденсатор переменной емкости: особенности конструкции и изготовления

Подготовка статора (неподвижная часть)

Эта операция будет проделана точно так же в двух картонных коробках.s.
Наносим клей в соответствии с заштрихованной областью на свету (рис. 3) и приклеиваем кусок алюминия, после высыхания отмечаем сверху (осторожно, чтобы не повредить алюминий) покрытый полукруг и выступ, идущий к отверстие и лист. Для бритья отрежьте излишки так, чтобы они оставались в соответствии с рисунком 3 (выступ является частью этого алюминия и образует единое целое с полукругом).

Мы также удалим небольшой полукруг вокруг центрального винта, чтобы избежать электрических контактов.

Далее приклеиваем лист изоляционного пластика (если он лучше самоклеющийся), обрезаем его по всему контуру, вынимаем полукруг картона и убираем угол самореза, до которого доходит алюминий (на алюминии клея не должно быть, так как он будет работать как электрический контакт (рис. 4).

Подготовка ротора (движущаяся часть)

Берем вырезанный из третьего картона круг и делаем отверстие на 1,5 см ниже диаметра и радиусом, который будет 7 см от центра (рис.5), затем приклеиваем чуть меньше алюминиевого полукруга ( чтобы избежать центрального винта) для каждой стороны: на верхнем у него будет прямоугольник (который образует единое целое с полукругом) 3 x 3 см справа, а на нижнем этот выступ будет 6 см на оставили. Обрезаем все остатки и ждем высыхания (рис. 5).

Складываем лишний алюминий снизу (рис.7), поверх алюминиевого прямоугольника вверху и на всю поверхность приклеиваем изоляционный пластик, с двух сторон обрезаем по кругу, с двух сторон и сверху Удаляем прямоугольник на алюминиевом) для электрического контакта, поэтому на этом алюминиевом прямоугольнике не должно быть клея (рис. 6).

Теперь вводим винт снизу вверх через только что проделанное отверстие, окружаем его оголенным концом отрезка кабеля, сверху надеваем шайбу и затягиваем гайкой, таким образом получаем общий выход (или масса) двухкорпусного переменного конденсатора (рис. 8).

Подготовка сепаратора

Мы приклеили изоляционный пластик к контуру, который остался при вырезании круга и кольца, чтобы выровнять толщину ротора (если этого было недостаточно, мы можем добавить четыре шайбы в отверстия в углах) (рис.9 )

Монтаж.

Первый этап сборки — вставить 4 угловых винта и центральный сзади в одну из закрепленных деталей, лучше с шайбой.

Затем на верхнем левом винте на алюминиевом выступе разворачиваем оголенный конец отрезка кабеля и надеваем сверху шайбу для хорошего электрического контакта (рис. 10).

Затем мы вводим ротор в центральный винт головкой вниз так, чтобы кабель находился сверху (рис. 10).

Следующим шагом будет продеть распорку через угловые винты. В левый верхний винт мы надеваем шайбу и на нее кусок кабеля так же, как в левом винте, но в этом случае кабель будет сверху, чтобы он имел хороший электрический контакт с другой неподвижной частью (Рис. . одиннадцать). Если мы увидим, что ротор Она немного толще прокладки, мы можем вставить шайбу в каждый из двух нижних винтов.

Последний шаг — установить вторую неподвижную часть алюминиевой стороной вниз, вставив ее через четыре угловых винта и через центральный. Трос ротора необходимо протянуть через перфорированный полукруг.

Теперь как следует затягиваем (шайбой и гайкой) угловые винты.

Затем мы затягиваем центральный блок, пока не проверим, что ротор вращается свободно, но без люфта.Когда мы дойдем до этой точки, лучше всего поставить вторую гайку в качестве контргайки, чтобы она оставалась неподвижной (рис. 12).

Подготавливаем то, что будет служить стрелкой шкалы с соответствующим отверстием в винте ротора, и регулируем его второй гайкой (рис. 13).

На рисунке 13 мы можем видеть схематический профиль (с намеренно завышенными толщинами). Пластиковая крышка от тюбика с зубной пастой надета на выступ винта ротора, но все остальное изоляционное подойдет.

Когда мы обнаруживаем станции, на которых мы его используем, мы можем отметить их в том месте, где находится стрелка циферблата.

Подключения:

• Трос ротора — это часть, общая для двух тел или массы.
• Тросы верхних винтов соответствуют каждому из двух корпусов.

Если нам нужна большая емкость, мы можем преобразовать ее в единый корпус, соединив два верхних кабеля вместе, так что два корпуса будут подключены параллельно и будут действовать как одно с двойной емкостью.

Чтобы увидеть другие конструкции дома, посетите страницу http://www.bienservida.eu (конденсаторы находятся в секции магнитолы galena).
